Range -alueen kehittämissuunnitelma

Koko: px

Aloita esitys sivulta:

Download "Range -alueen kehittämissuunnitelma"

Teija Pesonen
4 vuotta sitten
Katselukertoja:

Range -alueen kehittämissuunnitelma Turvallisuuden parantaminen ja klubiympäristön kehittäminen Esitystä muokattu 22.8.

1 Range -alueen kehittämissuunnitelma Turvallisuuden parantaminen ja klubiympäristön kehittäminen Esitystä muokattu Suunnitelma käsitelty Kullo Golf Oy yhtiökokouksessa syksy Vaihe 1. toteutettu 2018 Vaihe 2. toteutuksessa

2 TAVOITTEET TURVALLISUUDEN LISÄÄMINEN 1. Väylälle suuntautuu vähemmän palloja Vähentää rangen päädyssä menevälle tielle meneviä palloja Vähennetään rangepallojen hävikkiä PELATTAVUUDEN PARANTAMINEN Poistetaan kosteikko rangen ja 1 väylän välistä Vasemmalla oleva pieni vesieste poistuu Out raja selkiintyy 1. väylän vasemmalla puolella Uusi lähipeli ja opetusalue opetus-studion viereen

3 TALOUDELLISET VAIKUTUKSET YHTEISTYÖKUMPPANIT Suunnittelusta vastaa Ramboll Finland OY Työ ja toteutus Konerinki Oy Luvat ja suunnittelu yhteistyössä Porvoon Kaupungin kanssa. TALOUS Rakennustyöstä ei aiheudu kustannuksia Kullo Golf Oy:lle Suojavalleihin tarvittavan maan sijoituksesta saatava korvaus kattaa kulut Työstä saatava tuloennuste Kullo Golf Oy:lle positiivinen Vaihe 1 noin Vaihe 2 noin

4 VAIHE 1. RANGEN OIKEA REUNA Väylän ja rangen väliin muotoillaan luonnollisia suojakumpuja jotka erottavat pelialueen ja harjoittelualueen. Myös rangen päätyä korotetaan suojaamaan tien käyttäjiä. Väylän vasemmasta reunasta poistuu pieni vesieste.

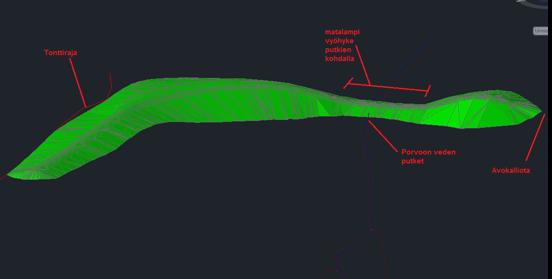

5 VAIHE 1. RANGEN OIKEA REUNA Ympäristöluvat ja toimenpideluvat myönnetty Porvoon Kaupungilta. (Vaihe 1 ja Vaihe 2)

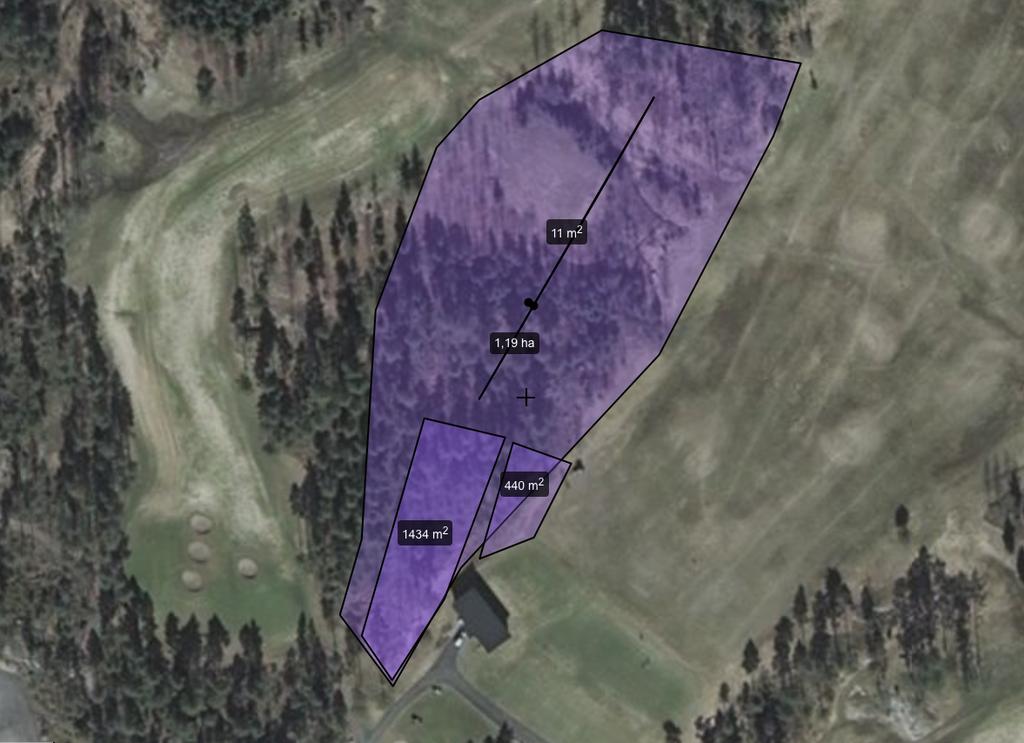

6 VAIHE 2. RANGEN VASEN REUNA TAVOITTEET: - Alue saadaan koneilla hoidettavaksi - Lisäalue lähipeli ja opetuskäyttöön - Vähentää rangepallojen hävikkiä - Klubialueen viihtyvyyden parantaminen Rangen vasen reuna korotetaan ja reunalle muotoillaan luonnollisia suojakumpuja. Opetusstudion viereen tehdään tasainen lähipeli ja opetusalue. Alueelle ei tässä vaiheessa tehdä kohdeviheriötä.

mittalinja ja paalulukema metreinä vallin alkupäästä luettuna Vallin mittalinja ja paalulukema metreinä vallin alkupäästä luettuna Kiinteistöraja Kiinteistöraja Vallin kohdalta tehty painokairaus ja

viemäreiden mukaan siten, että sadevedet saadaan johdettua pois vallin alta. vj.+18.

rumpu ja sen vesijuoksun korko Uusi viemäriputki, vastaava putkityyppi ja -koko kuin nykyisellä viemärilinjalla Rumpu vallin ali, muovia, sisähalkasija > 800 mm, kaltevuus vähintään 2% Rumpu vallin

+26,0 Taustalla GTK:n maaperäkartta, jonka selitteet alla: Hiekkamoreeni- / soramoreenialue Vallin luiskan alareuna (nykyinen maanpinta) Nykyinen oja, kartoitettu Vallin luiskan alareuna (nykyinen

pituusleikkaus ja periaateleikkaus PL110. Nykyinen oja, kartoitettu Reunapenkereet moreenista, harjojen tasot ja harjojen leveydet: +26,0 / 8 m +28,0 / 5 m +30,0 / 5 m +32,0 / 3 m. Luiskat 1:1,5. Ks.

7 VAIHE 2. RANGEN VASEN REUNA Selitteet Vallin suunnitellun pinnan korkeuskäyrä Selitteet Vallin suunnitellun pinnan korkeuskäyrä Nykyisen maanpinnan korkeuskäyrä Nykyisen maanpinnan korkeuskäyrä Vallin mittalinja ja paalulukema metreinä vallin alkupäästä luettuna Vallin mittalinja ja paalulukema metreinä vallin alkupäästä luettuna Kiinteistöraja Kiinteistöraja Vallin kohdalta tehty painokairaus ja näyte Vallin kohdalta tehty painokairaus ja näyte Kartoitettu rumpu ja sen vesijuoksun korko Uusien viemäreiden virtaussuunnat, uusien kaivojen sijainnit ja liitoskorot määritetään golfkentän viemäreiden mukaan siten, että sadevedet saadaan johdettua pois vallin alta. vj Uusien viemäreiden virtaussuunnat, uusien kaivojen sijainnit ja liitoskorot määritetään golfkentän viemäreiden mukaan siten, että sadevedet saadaan johdettua pois vallin alta. vj Uusi viemäriputki, vastaava putkityyppi ja -koko kuin nykyisellä viemärilinjalla Kartoitettu rumpu ja sen vesijuoksun korko Uusi viemäriputki, vastaava putkityyppi ja -koko kuin nykyisellä viemärilinjalla Rumpu vallin ali, muovia, sisähalkasija > 800 mm, kaltevuus vähintään 2% Rumpu vallin ali, muovia, sisähalkasija > 800 mm, kaltevuus vähintään 3,5% Kallioinen alue, paikoitellen ohut moreenipeite kallion päällä. Savialue. +26,0 Taustalla GTK:n maaperäkartta, jonka selitteet alla: Hiekkamoreeni- / soramoreenialue Vallin luiskan alareuna (nykyinen maanpinta) Nykyinen oja, kartoitettu Vallin luiskan alareuna (nykyinen maanpinta) +26,0 Poikkipenkereet kitkamaasta (moreeni, hiekka, sora tai näiden sekoitus), harjojen tasot:+26,0; +28,0; +30,0 ja +32,0. Harjan leveys 4 m, luiskat 1:1,5. Ks. pituusleikkaus ja periaateleikkaus PL110. Nykyinen oja, kartoitettu Reunapenkereet moreenista, harjojen tasot ja harjojen leveydet: +26,0 / 8 m +28,0 / 5 m +30,0 / 5 m +32,0 / 3 m. Luiskat 1:1,5. Ks. pituusleikkaus ja periaateleikkaus PL110 Koordinaatti-/ korkeusjärjestelmä K.osa/ kylä Kortteli/ tila Tontti/ Rn:o ETRS-GK26/ N2000 Viranomaisen merkintöjä Piirustuslaji Rakennustoimenpide Juok seva nro Uudisrakennus Pohjarakennuspiirustus Rakennuskohteen nimi ja osoite Piirustuksen sisältö Kullo Golf, rangen laajennus Asemapiirustus 1 Mittakaava 1:500 Koordinaatti-/ korkeusjärjestelmä Golftie Kulloonkylä Ramboll Finland Oy PL 25, Säterinkatu Espoo puh K.osa/ kylä Suunn.ala Työnro GEO Piirustusnro Piirt. Suunn. DI Juha Häkkänen HVe Juha Häkkänen Tontti/ Rn:o ETRS-GK26/ N2000 Viranomaisen merkintöjä Piirustuslaji Rakennustoimenpide Muutos P1 Hyv. (nimi, tutkinto, allekirj.) Kortteli/ tila Tiedosto Pvm Juok seva nro Uudisrakennus Pohjarakennuspiirustus Rakennuskohteen nimi ja osoite Piirustuksen sisältö Kullo Golf, rangen laajennus Asemapiirustus 2 Mittakaava 1:500 Golftie Kulloonkylä Ramboll Finland Oy PL 25, Säterinkatu Espoo puh Suunn.ala Työnro Tiedosto GEO Piirustusnro Muutos P2 Hyv. (nimi, tutkinto, allekirj.) Piirt. Suunn. DI Juha Häkkänen HVe Juha Häkkänen Pvm

8 K.osa/ kylä Rakennustoimenpide Rakennuskohteen nimi ja osoite Hyv. (nimi, tutkinto, allekirj.) Kortteli/ tila Tontti/ Rn:o Ramboll Finland Oy PL 25, Säterinkatu Espoo puh Viranomaisen merkintöjä Piirustuslaji Piirustuksen sisältö Suunn.ala Piirustusnro Piirt. Työnro Suunn. Tiedosto Muutos Pvm Juokseva nro Mittakaava VAIHE 2. RANGEN VASEN REUNA Pituusleikkaus VE1 1:200/1:200 Nykyinen maanpinta Vallin luiskan alareuna liitetään loivasti ja kaarevasti nykyiseen maanpintaan Täyttökerros, soveltuvat materiaalit: - kitkamaat (moreenit, Suunniteltu valli 1:3 Täyttöaltaat, soveltuvat materiaalit: - pehmeä savi - kitkamaat (moreenit, Vallin harja tehdään pyöristettynä Täyttö, soveltuvat materiaalit: - kitkamaat (moreenit, +29,0 +29,0 Täyttö, soveltuvat materiaalit: - massastabiloitu savi - kitkamaat (moreenit, Arvioitu kallionpinta 1:3 Täyttökerros, soveltuvat materiaalit: - kitkamaat (moreenit, Nykyinen maanpinta Pituusleikkaus VE2 1:200/1:200 Nykyinen maanpinta Vallin luiskan alareuna liitetään loivasti ja kaarevasti nykyiseen maanpintaan Suunniteltu valli 1:3 Reunapenger moreenista Vallin harja tehdään pyöristettynä Kitkamaat (moreenit, 1:1,5 1:1,5 Reunapenger moreenista 1:3 Täyttökerros, soveltuvat materiaalit: - kitkamaat (moreenit, Nykyinen maanpinta Täyttökerros, soveltuvat materiaalit: - kitkamaat (moreenit, Täyttöaltaat, soveltuvat materiaalit: - pehmeä savi - kitkamaat (moreenit, Poikkipenger kitkamaasta (moreenit, hiekat, sorat tai näiden sekoitus) 1:1,5 1:1,5 Arvioitu kallionpinta Koordinaatti-/ korkeusjärjestelmä ETRS-GK26/ N2000 Uudisrakennus Pohjarakennuspiirustus Kullo Golf, rangen laajennus Pituusleikkaus 1:200/1:200 Golftie Kulloonkylä GEO DI Juha Häkkänen HVe Juha Häkkänen P4
