2 KANNATTAVA TAPA RAKENTAA Kerto on havupuuviiluista liimaamalla valmistettu palkkija levytuote. Kerto on jäykkyytensä ja mittatarkkuutensa ansiosta ihanteellinen ratkaisu erittäin suurta lujuutta vaativiin kantaviin rakenteisiin sekä kohteisiin, joissa ei haluta tinkiä kestävyydestä eikä keveydestä. 2 METSÄ WOOD KERTO

3 Kerto-tuotteita käytetään kaikkeen rakentamiseen: uudisrakennuksista korjauskohteisiin ja teollisuuskäyttöihin. Esimerkkejä käyttökohteista ovat palkit, pilarit, ristikot, kehät sekä ikkuna- ja oviteollisuuden komponentit. Uusia sovelluksia ja ratkaisuja kehitetään jatkuvasti yhteistyössä asiakkaiden ja puurakentamisen ammattilaisten kanssa. KEVYT JA HELPOSTI TYÖSTETTÄVÄ Kerto on helposti työstettävä ja kevyt materiaali, mikä merkitsee huomattavaa ajan ja kustannusten säästöä rakentamisessa. Kertotuotteiden työstämiseen soveltuvat perinteisessä puurakentamisessa käytettävät työkalut. Ainutlaatuisen kerrosrakenteensa ansiosta materiaali on lujempaa kuin massiivipuu, mikä mahdollistaa myös sirojen rakenteiden toteuttamisen. Kerto-tuotteet ovat CE-merkittyjä ja niillä on VTT:n sertifikaatti 184/03. ILMASTOYSTÄVÄLLINEN RAKENNUSMATERIAALI Puu on täysin uusiutuva ja kierrätettävä rakennusmateriaali. Puuraaka-aine on peräisin Metsä Groupin suomalaisten metsänomistajajäsenten kestävästi hoidetuista, PEFC-sertifioiduista metsistä, mikä tarkoittaa, että raaka-aineen alkuperä on jäljitettävissä. Puutuotteisiin on varastoituneena hiiltä, jonka puu on sitonut kasvun aikana. Puutuotteiden valmistuksesta aiheutuu vain vähäisiä kasvihuonekaasupäästöjä. Tästä syystä puusta rakentaminen auttaa hillitsemään ilmastonmuutosta. Puutuotteiden tuotanto on energiaomavaraista ja pääenergialähteenä on tuotannon sivutuotteista saatava bioenergia. Puuraaka-aine hyväksikäytetään tehokkaasti. Puutuotteiden valmistuksessa ja käytössä syntyvän jätteen määrä on vähäinen, ja tuotteiden kuljetusten ympäristövaikutukset ovat pienet niiden keveyden ansiosta. METSÄ WOOD KERTO 3

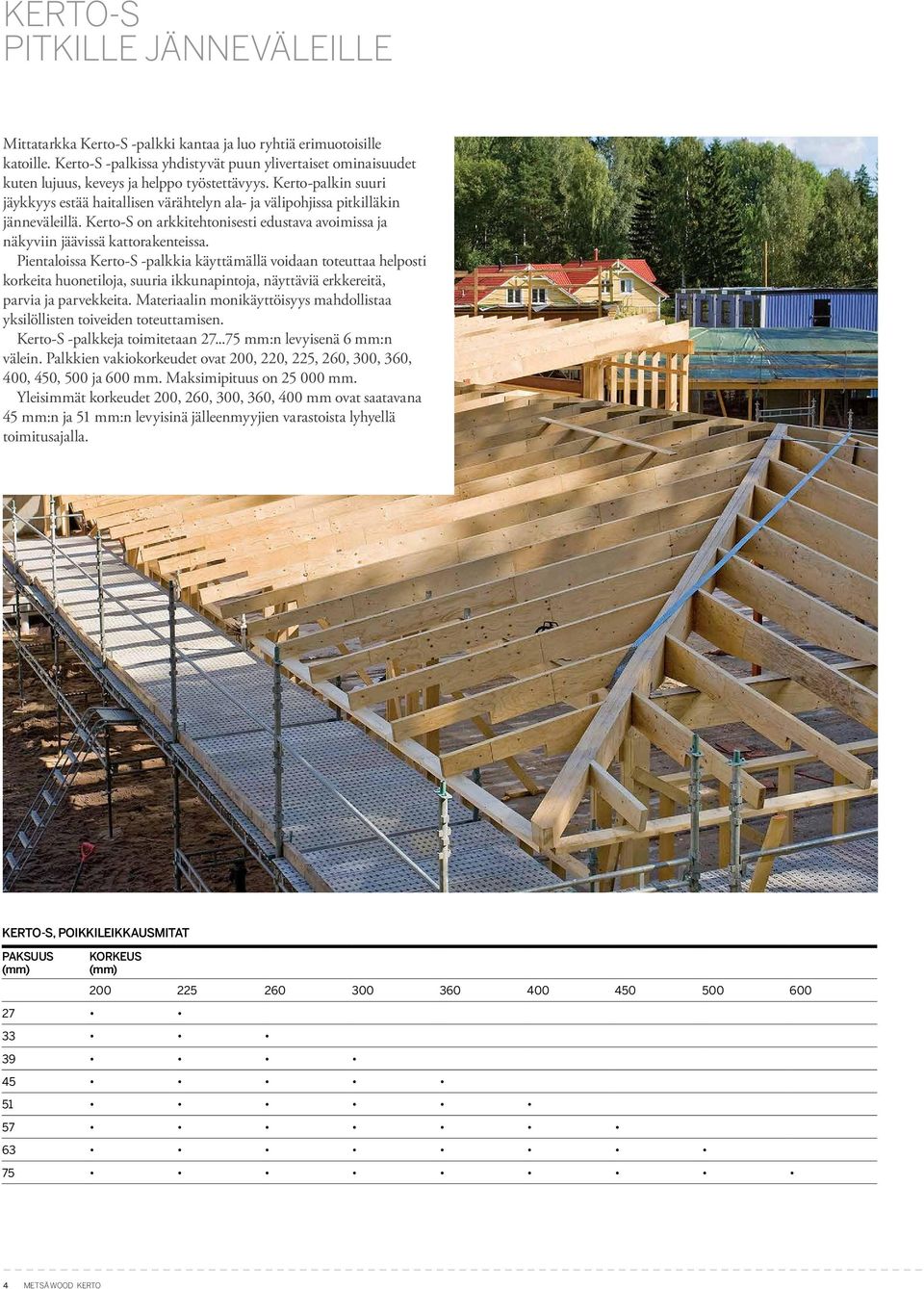

4 KERTO-S PITKILLE JÄNNEVÄLEILLE Mittatarkka Kerto-S -palkki kantaa ja luo ryhtiä erimuotoisille katoille. Kerto-S -palkissa yhdistyvät puun ylivertaiset ominaisuudet kuten lujuus, keveys ja helppo työstettävyys. Kerto-palkin suuri jäykkyys estää haitallisen värähtelyn ala- ja välipohjissa pitkilläkin jänneväleillä. Kerto-S on arkkitehtonisesti edustava avoimissa ja näkyviin jäävissä kattorakenteissa. Pientaloissa Kerto-S -palkkia käyttämällä voidaan toteuttaa helposti korkeita huonetiloja, suuria ikkunapintoja, näyttäviä erkkereitä, parvia ja parvekkeita. Materiaalin monikäyttöisyys mahdollistaa yksilöllisten toiveiden toteuttamisen. Kerto-S -palkkeja toimitetaan mm:n levyisenä 6 mm:n välein. Palkkien vakiokorkeudet ovat 200, 220, 225, 260, 300, 360, 400, 450, 500 ja 600 mm. Maksimipituus on mm. Yleisimmät korkeudet 200, 260, 300, 360, 400 mm ovat saatavana 45 mm:n ja 51 mm:n levyisinä jälleenmyyjien varastoista lyhyellä toimitusajalla. KERTO-S, POIKKILEIKKAUSMITAT PAKSUUS (mm) KORKEUS (mm) METSÄ WOOD KERTO

5 KERTO-S -VÄLIPOHJAPALKIN MITOITUSTAULUKKO Mitoitus on tehty EN :2004+A1:2008 / RIL mukaisesti. Omanpaino on 0,6 kn/m². Hyötykuorma on 2,00 kn/m² (luokka A). Rakenteen käyttöluokka on 1 tai 2 ja seuraamusluokka on CC2. Palkki on kiepahdustuettu yläpinnasta koko pituudeltaan. Poikittaisjäykisteet palkin keskellä. Kun L < 4 m, yksi jäykistelinja keskelle, kun L 4 m, kaksi jäykistelinjaa keskellä k/k Neljältä sivulta tuettu ja neliön muotoinen huone. Yläpuolella 22 mm lastulevy (EN 312-6). Työmaaliimaus antaa 50 % liittovaikutuksen värähtelylaskennassa. Tukipituus 45 mm. Hetkellinen taipuma w inst L/400 ja lopputaipuma w net, fin L/300. Ei korvaa kohdekohtaista rakennesuunnittelua. KERTO-S -PÄÄPALKIN MITOITUSTAULUKKO LATTIARAKENTEELLE Mitoitus on tehty EN :2004+A1:2008 / RIL mukaisesti. Omanpainon osuus ominaiskuormituksesta on 20 %. Rakenteen käyttöluokka on 1 tai 2 ja seuraamusluokka on CC2. Palkki on kiepahdustuettu yläpinnasta 600 mm välein ja kuormat tulevat kiepahdustukien kautta. Tukipituus tarkastettava erikseen. Hetkellinen taipuma w inst L/400 ja lopputaipuma w net, fin L/300. Ei korvaa kohdekohtaista rakennesuunnittelua KERTO-S JA KERTO-QP -YLÄPOHJAPALKIN MITOITUSTAULUKKO Mitoitus on tehty EN :2004+A1:2008 / RIL mukaisesti. Kattokaltevuus 1:3. Omanpaino on 0,9 kn/m². Lumikuorma maassa s k on 2,50 kn/m². Tuulikuormaa ei ole huomioitu. Rakenteen käyttöluokka on 1 tai 2 ja seuraamusluokka on CC2. Palkki on kiepahdustuettu yläpinnasta 400 mm välein ja kuormat tulevat kiepahdustukien kautta. Palkki on nurjahdustuettu keskeltä. Tukipituus tarkastettava erikseen. Lopputaipuma w net, fin L/200. Ei korvaa kohdekohtaista rakennesuunnittelua. KERTO-S -PÄÄPALKIN MITOITUSTAULUKKO KATTORAKENTEELLE Mitoitus on tehty EN :2004+A1:2008 / RIL mukaisesti. Omanpainon osuus ominaiskuormituksesta on 20 %. Lumikuorma maassa s k 2,75 kn/m². Tuulikuormaa ei ole huomioitu. Rakenteen käyttöluokka on 1 tai 2 ja seuraamusluokka on CC2. Palkki on kiepahdustuettu yläpinnasta 1200 mm välein ja kuormat tulevat kiepahdustukien kautta. Tukipituus tarkastettava erikseen. Lopputaipuma w net, fin L/300. Ei korvaa kohdekohtaista rakennesuunnittelua. METSÄ WOOD KERTO 5

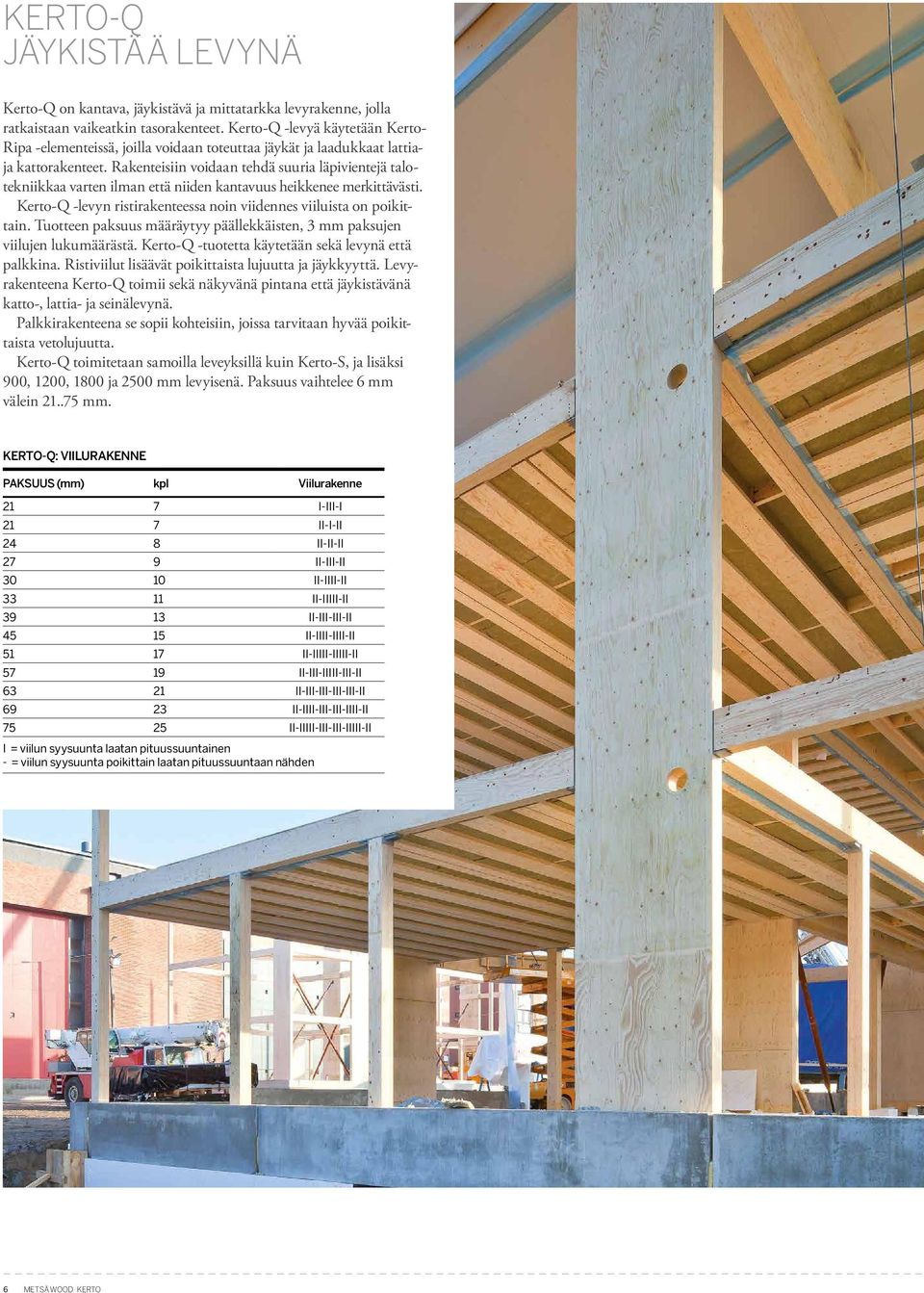

6 KERTO-Q JÄYKISTÄÄ LEVYNÄ Kerto-Q on kantava, jäykistävä ja mittatarkka levyrakenne, jolla ratkaistaan vaikeatkin tasorakenteet. Kerto-Q -levyä käytetään Kerto- Ripa -elementeissä, joilla voidaan toteuttaa jäykät ja laadukkaat lattiaja kattorakenteet. Rakenteisiin voidaan tehdä suuria läpivientejä talotekniikkaa varten ilman että niiden kantavuus heikkenee merkittävästi. Kerto-Q -levyn ristirakenteessa noin viidennes viiluista on poikittain. Tuotteen paksuus määräytyy päällekkäisten, 3 mm paksujen viilujen lukumäärästä. Kerto-Q -tuotetta käytetään sekä levynä että palkkina. Ristiviilut lisäävät poikittaista lujuutta ja jäykkyyttä. Levyrakenteena Kerto-Q toimii sekä näkyvänä pintana että jäykistävänä katto-, lattia- ja seinälevynä. Palkkirakenteena se sopii kohteisiin, joissa tarvitaan hyvää poikittaista vetolujuutta. Kerto-Q toimitetaan samoilla leveyksillä kuin Kerto-S, ja lisäksi 900, 1200, 1800 ja 2500 mm levyisenä. Paksuus vaihtelee 6 mm välein mm. KERTO-Q: VIILURAKENNE PAKSUUS (mm) kpl Viilurakenne 21 7 I-III-I 21 7 II-I-II 24 8 II-II-II 27 9 II-III-II II-IIII-II II-IIIII-II II-III-III-II II-IIII-IIII-II II-IIIII-IIIII-II II-III-IIIII-III-II II-III-III-III-III-II II-IIII-III-III-IIII-II II-IIIII-III-III-IIIII-II I = viilun syysuunta laatan pituussuuntainen - = viilun syysuunta poikittain laatan pituussuuntaan nähden 6 METSÄ WOOD KERTO

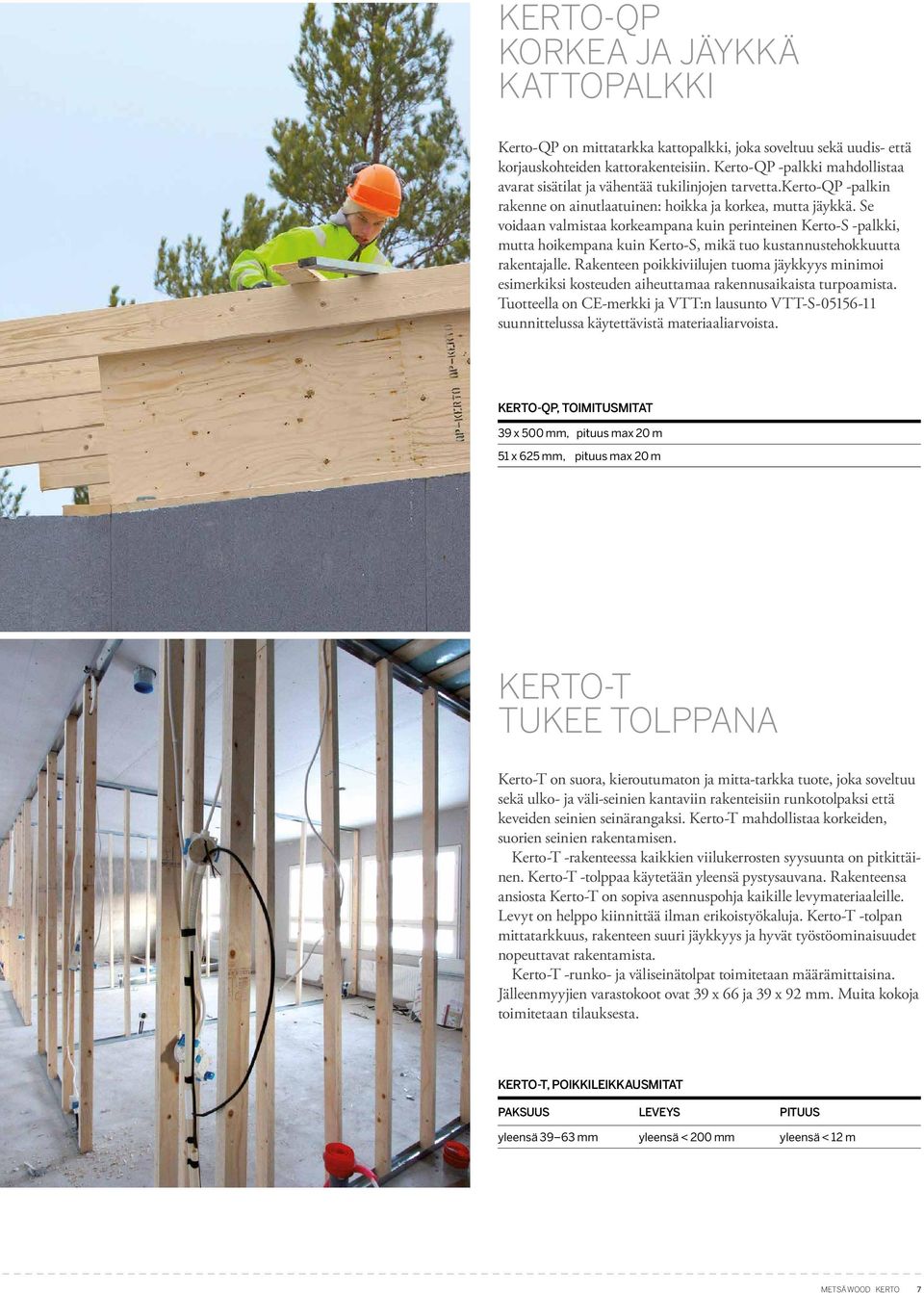

7 KERTO-QP KORKEA JA JÄYKKÄ KATTOPALKKI Kerto-QP on mittatarkka kattopalkki, joka soveltuu sekä uudis- että korjauskohteiden kattorakenteisiin. Kerto-QP -palkki mahdollistaa avarat sisätilat ja vähentää tukilinjojen tarvetta.kerto-qp -palkin rakenne on ainutlaatuinen: hoikka ja korkea, mutta jäykkä. Se voidaan valmistaa korkeampana kuin perinteinen Kerto-S -palkki, mutta hoikempana kuin Kerto-S, mikä tuo kustannustehokkuutta rakentajalle. Rakenteen poikkiviilujen tuoma jäykkyys minimoi esimerkiksi kosteuden aiheuttamaa rakennusaikaista turpoamista. Tuotteella on CE-merkki ja VTT:n lausunto VTT-S suunnittelussa käytettävistä materiaaliarvoista. KERTO-QP, TOIMITUSMITAT 39 x 500 mm, pituus max 20 m 51 x 625 mm, pituus max 20 m KERTO-T TUKEE TOLPPANA Kerto-T on suora, kieroutumaton ja mitta-tarkka tuote, joka soveltuu sekä ulko- ja väli-seinien kantaviin rakenteisiin runkotolpaksi että keveiden seinien seinärangaksi. Kerto-T mahdollistaa korkeiden, suorien seinien rakentamisen. Kerto-T -rakenteessa kaikkien viilukerrosten syysuunta on pitkittäinen. Kerto-T -tolppaa käytetään yleensä pystysauvana. Rakenteensa ansiosta Kerto-T on sopiva asennuspohja kaikille levymateriaaleille. Levyt on helppo kiinnittää ilman erikoistyökaluja. Kerto-T -tolpan mittatarkkuus, rakenteen suuri jäykkyys ja hyvät työstöominaisuudet nopeuttavat rakentamista. Kerto-T -runko- ja väliseinätolpat toimitetaan määrämittaisina. Jälleenmyyjien varastokoot ovat 39 x 66 ja 39 x 92 mm. Muita kokoja toimitetaan tilauksesta. KERTO-T, POIKKILEIKKAUSMITAT PAKSUUS LEVEYS PITUUS yleensä mm yleensä < 200 mm yleensä < 12 m METSÄ WOOD KERTO 7

8 KERTO TEOLLISUUSKÄYTÖISSÄ Luja, suora ja mittatarkka Kerto on monien teollisuuskäyttöjen erinomainen materiaali Ylä- ja välipohjaelementit liike- ja hallirakentamiseen Rakenteellisesti liimatut Kerto-Ripa -elementit Taloteollisuuden komponentit NR-ristikoiden alapaarteet Betonin valumuottipalkit Ovien ja ikkunoiden kehät Korokelattioiden kannakkeet Telinelankut Portaiden reisilankut Kuljetusvälineteollisuuden komponentit 8 METSÄ WOOD KERTO

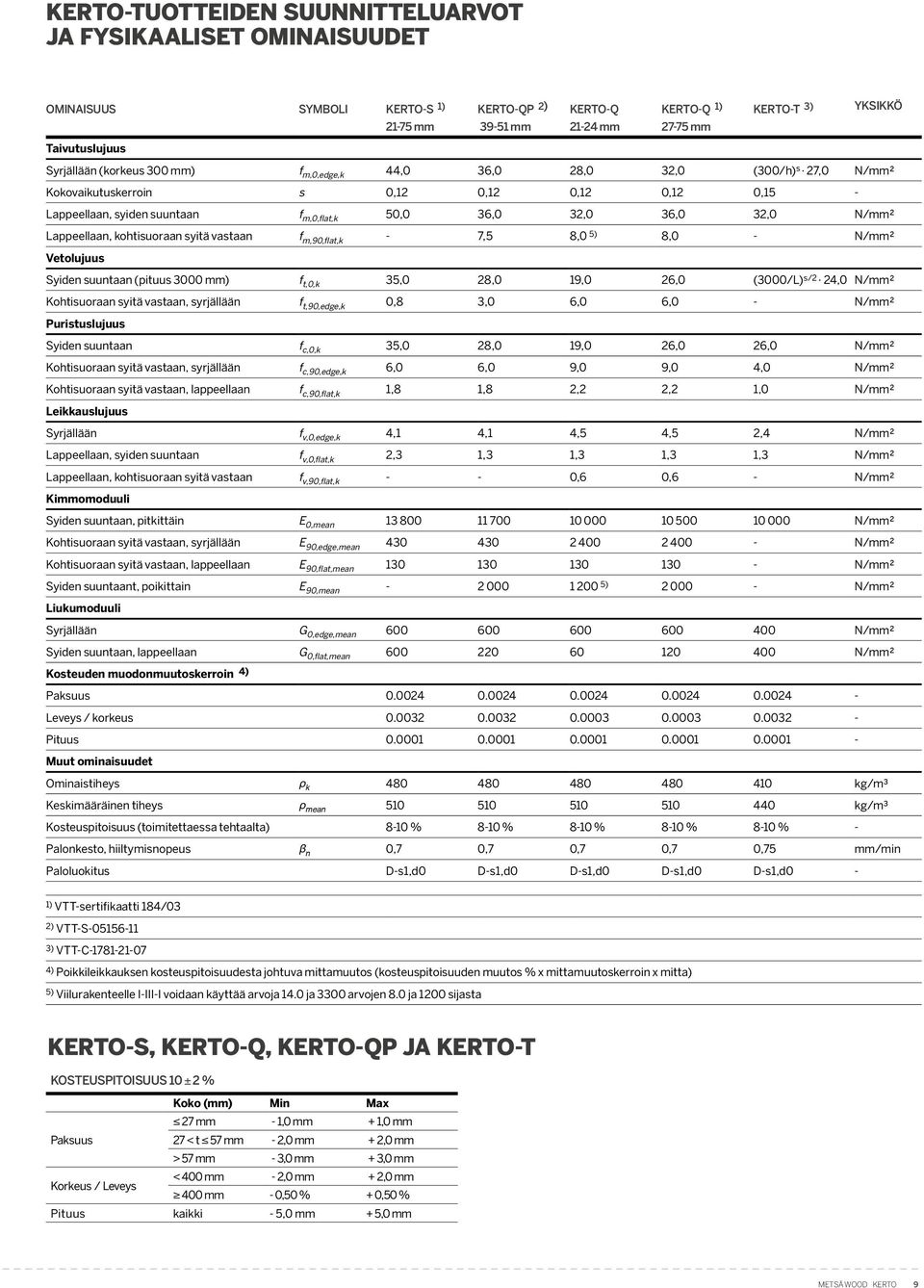

9 KERTO-TUOTTEIDEN SUUNNITTELUARVOT JA FYSIKAALISET OMINAISUUDET OMINAISUUS SYMBOLI KERTO-S 1) KERTO-QP 2) KERTO-Q KERTO-Q 1) KERTO-T 3) YKSIKKÖ mm mm mm mm Taivutuslujuus Syrjällään (korkeus 300 mm) f m,0,edge,k 44,0 36,0 28,0 32,0 (300/h) s 27,0 N/mm² Kokovaikutuskerroin s 0,12 0,12 0,12 0,12 0,15 - Lappeellaan, syiden suuntaan f m,0,flat,k 50,0 36,0 32,0 36,0 32,0 N/mm² Lappeellaan, kohtisuoraan syitä vastaan f m,90,flat,k - 7,5 8,0 5) 8,0 - N/mm² Vetolujuus Syiden suuntaan (pituus 3000 mm) f t,0,k 35,0 28,0 19,0 26,0 (3000/L) s/2 24,0 N/mm² Kohtisuoraan syitä vastaan, syrjällään f t,90,edge,k 0,8 3,0 6,0 6,0 - N/mm² Puristuslujuus Syiden suuntaan f c,0,k 35,0 28,0 19,0 26,0 26,0 N/mm² Kohtisuoraan syitä vastaan, syrjällään f c,90,edge,k 6,0 6,0 9,0 9,0 4,0 N/mm² Kohtisuoraan syitä vastaan, lappeellaan f c,90,flat,k 1,8 1,8 2,2 2,2 1,0 N/mm² Leikkauslujuus Syrjällään f v,0,edge,k 4,1 4,1 4,5 4,5 2,4 N/mm² Lappeellaan, syiden suuntaan f v,0,flat,k 2,3 1,3 1,3 1,3 1,3 N/mm² Lappeellaan, kohtisuoraan syitä vastaan f v,90,flat,k - - 0,6 0,6 - N/mm² Kimmomoduuli Syiden suuntaan, pitkittäin E 0,mean N/mm² Kohtisuoraan syitä vastaan, syrjällään E 90,edge,mean N/mm² Kohtisuoraan syitä vastaan, lappeellaan E 90,flat,mean N/mm² Syiden suuntaant, poikittain E 90,mean ) N/mm² Liukumoduuli Syrjällään G 0,edge,mean N/mm² Syiden suuntaan, lappeellaan G 0,flat,mean N/mm² Kosteuden muodonmuutoskerroin 4) Paksuus Leveys / korkeus Pituus Muut ominaisuudet Ominaistiheys ρ k kg/m³ Keskimääräinen tiheys ρ mean kg/m³ Kosteuspitoisuus (toimitettaessa tehtaalta) 8-10 % 8-10 % 8-10 % 8-10 % 8-10 % - Palonkesto, hiiltymisnopeus β n 0,7 0,7 0,7 0,7 0,75 mm/min Paloluokitus D-s1,d0 D-s1,d0 D-s1,d0 D-s1,d0 D-s1,d0-1) VTT-sertifikaatti 184/03 2) VTT-S ) VTT-C ) Poikkileikkauksen kosteuspitoisuudesta johtuva mittamuutos (kosteuspitoisuuden muutos % x mittamuutoskerroin x mitta) 5) Viilurakenteelle I-III-I voidaan käyttää arvoja 14.0 ja 3300 arvojen 8.0 ja 1200 sijasta KERTO-S, KERTO-Q, KERTO-QP JA KERTO-T KOSTEUSPITOISUUS 10 ± 2 % Koko (mm) Min Max 27 mm - 1,0 mm + 1,0 mm Paksuus 27 < t 57 mm - 2,0 mm + 2,0 mm > 57 mm - 3,0 mm + 3,0 mm Korkeus / Leveys < 400 mm - 2,0 mm + 2,0 mm 400 mm - 0,50 % + 0,50 % Pituus kaikki - 5,0 mm + 5,0 mm METSÄ WOOD KERTO 9

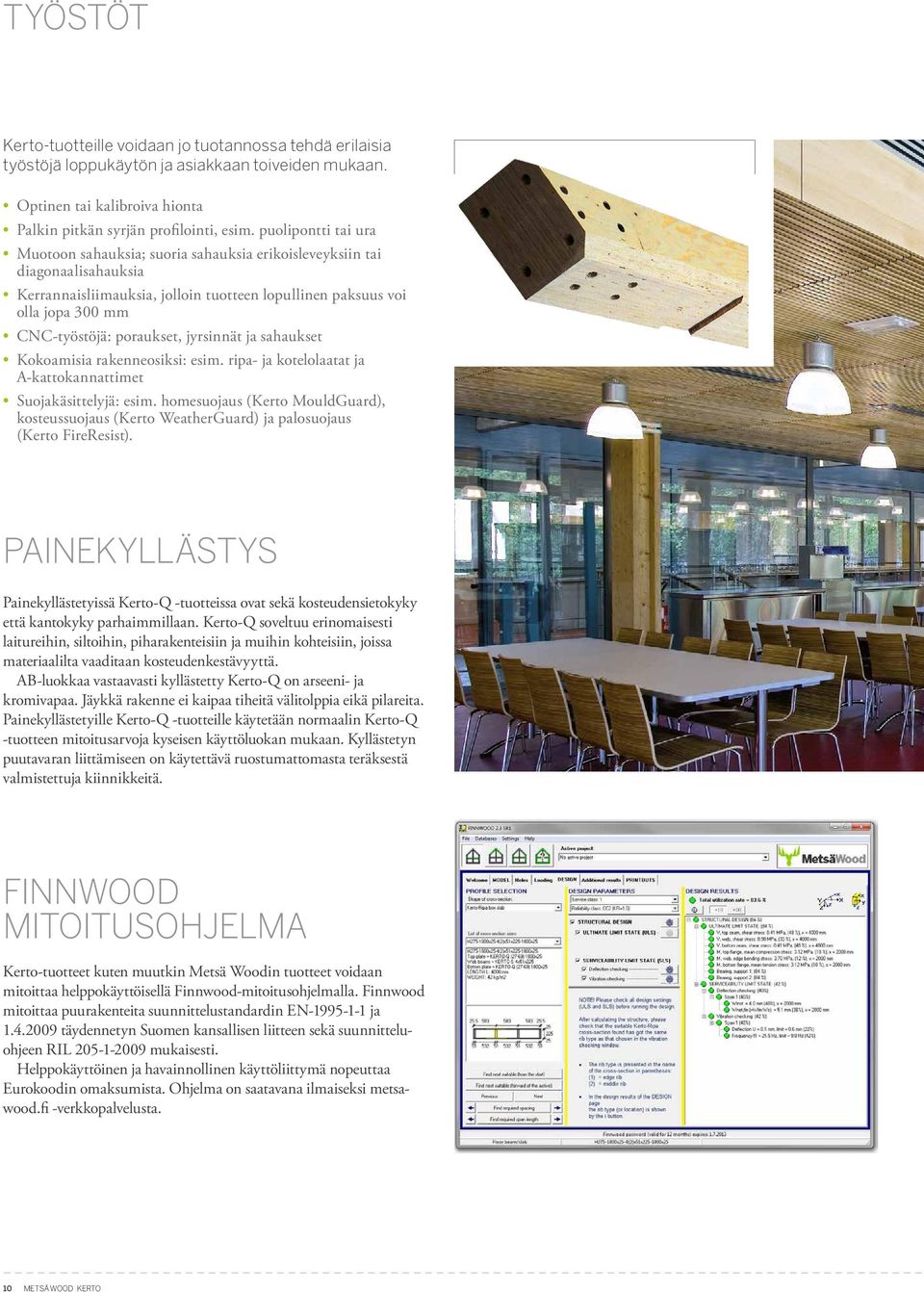

10 TYÖSTÖT Kerto-tuotteille voidaan jo tuotannossa tehdä erilaisia työstöjä loppukäytön ja asiakkaan toiveiden mukaan. Optinen tai kalibroiva hionta Palkin pitkän syrjän profilointi, esim. puolipontti tai ura Muotoon sahauksia; suoria sahauksia erikoisleveyksiin tai diagonaalisahauksia Kerrannaisliimauksia, jolloin tuotteen lopullinen paksuus voi olla jopa 300 mm CNC-työstöjä: poraukset, jyrsinnät ja sahaukset Kokoamisia rakenneosiksi: esim. ripa- ja kotelolaatat ja A-kattokannattimet Suojakäsittelyjä: esim. homesuojaus (Kerto MouldGuard), kosteussuojaus (Kerto WeatherGuard) ja palosuojaus (Kerto FireResist). PAINEKYLLÄSTYS Painekyllästetyissä Kerto-Q -tuotteissa ovat sekä kosteudensietokyky että kantokyky parhaimmillaan. Kerto-Q soveltuu erinomaisesti laitureihin, siltoihin, piharakenteisiin ja muihin kohteisiin, joissa materiaalilta vaaditaan kosteudenkestävyyttä. AB-luokkaa vastaavasti kyllästetty Kerto-Q on arseeni- ja kromivapaa. Jäykkä rakenne ei kaipaa tiheitä välitolppia eikä pilareita. Painekyllästetyille Kerto-Q -tuotteille käytetään normaalin Kerto-Q -tuotteen mitoitusarvoja kyseisen käyttöluokan mukaan. Kyllästetyn puutavaran liittämiseen on käytettävä ruostumattomasta teräksestä valmistettuja kiinnikkeitä. FINNWOOD MITOITUSOHJELMA Kerto-tuotteet kuten muutkin Metsä Woodin tuotteet voidaan mitoittaa helppokäyttöisellä Finnwood-mitoitusohjelmalla. Finnwood mitoittaa puurakenteita suunnittelustandardin EN ja täydennetyn Suomen kansallisen liitteen sekä suunnitteluohjeen RIL mukaisesti. Helppokäyttöinen ja havainnollinen käyttöliittymä nopeuttaa Eurokoodin omaksumista. Ohjelma on saatavana ilmaiseksi metsawood.fi -verkkopalvelusta. 10 METSÄ WOOD KERTO
