1 Astu laivaan! Kunnollinen huolenpito ja huolto ovat tärkeitä, jotta Mercury-tuotteesi toimii jatkuvasti huipputehokkaasti ja saavuttaa parhaan mahdollisen suorituskyvyn ja taloudellisuuden. Oheinen omistajan rekisteröintikortti on avaimesi huolettomaan hauskanpitoon. KatsoKäyttö- ja huolto-ohjekirjasta tarkat tiedot takuusuojasta. Lähimmän jälleenmyyjän tiedot löytyvät osoitteestawww.marinepower.com missä näytetään maiden kartat ja tarkat yhteystiedot. Onko moottorisi rekisteröity kunnolla takuuta varten? Tarkista sivustolta Ota tarvittaessa yhteys paikalliseen jälleenmyyjään. Jos perämoottorin sarjanumerokilven vasemmassa alanurkassa on CE-merkki, seuraava toteamus pätee: Tämä perämoottori, jonka on valmistanut Mercury Marine, Fond du Lac, Wisconsin, USA tai Marine Power Europe Inc., Park Industriel de Petit-Rechain, Belgia, täyttää seuraavien direktiivien ja standardien vaatimukset, muutokset mukaan lukien: Huvivenedirektiivi: 94/25/EY; standardit ISO 8665, ISO Konedirektiivi: EMC-direktiivi: Patrick C. Mackey 98/37/EY, 89/336/EY; standardit EN , SAE J551 (CISPR-julkaisu 12), EN , IEC PT4-2, IEC PT4-3 Pääjohtaja, Mercury Marine, Fond du Lac, WI, Yhdysvallat Eurooppalaisten määräysten yhteyshenkilö: Product Environmental Engineering Department, Mercury Marine, Fond du Lac, Wisconsin, USA 2004 Mercury Marine 2.5/ C i

2 SISÄLLYSLUETTELO Takuutiedot Takuun siirto...1 Takuurekisteröinti Yhdysvalloissa ja Kanadassa... 1 Takuurekisteröinti Yhdysvaltojen ja Kanadan ulkopuolella... 1 Mercury Marine rajoitettu takuu (Eurooppa)... 2 Mercury Marine rajoitettu takuu (Itsenäisten valtioiden yhteisö, Lähi-itä, Afrikka) vuoden rajoitettu takuu korroosiota vastaan...5 Takuun kattavuus ja rajoitukset...6 Yleistietoja Veneilijäin vastuu...8 Ennen perämoottorin käyttöä...8 Veneen teho...8 HÄTÄKATKAISIN...9 Vedessä olevien henkilöiden suojaaminen...10 Pakokaasupäästöt...11 Lisälaitteiden valinta perämoottoriin...12 Opastusta turvalliseen veneilyyn...12 Sarjanumeron tallentaminen...13 Tekniset tiedot...13 Asennus Perämoottorin asennus...15 Kuljetus Perämoottorin kantaminen Perämoottorin kuljetus veneestä poistettuna...16 Veneen kuljetus perävaunulla...16 Polttoaine ja öljy Bensiinisuositukset...18 Öljysuositus...18 Polttoaineen ja öljyn sekoitus...18 Polttoainesäiliön täyttö...19 Ominaisuudet ja hallintalaitteet Ominaisuudet & hallintalaitteet...20 Perämoottorin kallistus...21 Perämoottorin ajokulman asetus...22 ii

3 SISÄLLYSLUETTELO Käyttö Käynnistystä edeltävä tarkistuslista...23 Jäätymislämpötiloissa ajo Ajo merivedessä tai saastuneessa vedessä...23 Moottorin totutusajomenettely Moottorin käynnistys...23 Vaihteiden käyttö Vaihdevivulliset mallit Moottorin pysäyttäminen Käynnistys hätätilanteessa Huolto Perämoottorin huolto EPA-päästöt Tarkastus ja huolto-ohjelma Yläkopan irrotus ja asennus Ulkopinnan huolto...31 Jäähdytysjärjestelmän huuhtelu Potkurin vaihto...32 Korroosionsuoja-anodi Sytytystulpan tarkastus ja vaihto Moottorin tyhjäkäyntinopeuden säätö...34 Voitelupisteet Vaihteistokotelon voitelu...37 Uponnut perämoottori...38 Säilytys Säilytyksen valmistelu Perämoottorin ulkoisten osien suojaaminen...39 Moottorin sisäosien suojaus Vaihteistokotelo Perämoottorin asettaminen varastoon...40 Vianetsintä Moottori ei käynnisty...41 Moottori käy epätasaisesti Tehon menetys...41 Omistajan huoltoapu Paikallinen korjaushuolto...42 Korjaustyö, kun et ole kotisi lähettyvillä Osia ja lisälaitteita koskevat kyselyt Huoltoapu Mercury Marine -huoltokonttorien osoitteet iii

4 iv

5 TAKUUTIEDOT Takuun siirto Rajoitettu takuu voidaan siirtää seuraavalle ostajalle, mutta ainoastaan rajoitetun takuun jäljellä olevaksi ajaksi. Tämä ei koske tuotteita, joita käytetään kaupallisiin tarkoituksiin. OMISTAJAN SUORITTAMA SUORA MYYNTI Toinen omistaja voidaan rekisteröidä uutena omistajana ja hän voi säilyttää takuusta käyttämättömän osan lähettämällä edellisen omistajan muovisen Omistajan takuurekisteröintikortin ja ostotositteen todistuksena omistuksesta. Yhdysvalloissa ja Kanadassa nämä lähetetään osoitteella: Mercury Marine Attn.: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Uusi Omistajan takuurekisteröintikortti lähetetään uuden omistajan nimellä ja osoitteella. Tehtaan tietokonetiedostoon tehdään rekisteröintitietokorjaukset. Tämä palvelu on maksuton. Jos tuote on ostettu Yhdysvaltojen ja Kanadan ulkopuolella, ota yhtys maahantuojaan tai lähimpään Mercury Marine/Marine Power Service -toimistoon. Takuurekisteröinti Yhdysvalloissa ja Kanadassa 1. Voit tehdä osoitteenmuutoksen koska tahansa, myös takuuvaateen yhteydessä, soittamalla Mercury Marinen takuurekisteröintiosastolle tai lähettämällä kirjeen tai faksin, jossa on nimesi, vanha osoitteesi ja uusi osoitteesi sekä moottorin sarjanumero. Myyjäliike voi myös välittää nämä muuttuneet tiedot. Mercury Marine Attn: Warranty Registration Department W6250 Pioneer Road P.O. Box 1939 Fond du Lac, WI HUOMAUTUS: Mercury Marinen ja Yhdysvalloissa myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoja siltä varalta, että liittovaltion turvallisuuslakien perusteella omistajille on lähetettävä tuotteen palautuspyyntö. 2. Takuun saamiseksi tuotteen on oltava Mercury Marinen rekisteröimä. Myyjäliikkeen tulee huolehtia takuun rekisteröinnistä myynnin yhteydessä ja toimittaa se välittömästi Mercury Marinelle käyttäen yhtä seuraavista: MercNET, sähköposti tai posti. Mercury Marine tallentaa rekisteröinnin vastaanotettuaan tämän takuurekisteröinnin. 3. Asianmukaisen käsittelyn jälkeen Mercury Marine lähettää rekisteröinnin vahvistuksen postitse tuotteen ostajalle. Jos tämä rekisteröinnin vahvistus ei saavu 30 päivän kuluessa, ota välittömästi yhteys myyjäliikkeeseen. Takuukate ei ole voimassa, ennen kuin tuote on Mercury Marinen rekisteröimä. Takuurekisteröinti Yhdysvaltojen ja Kanadan ulkopuolella 1. On tärkeää, että myyjäliike täyttää takuurekisteröintikortin kokonaan ja lähettää sen maahantuojalle tai Marine Power Service Centeriin, joka vastaa takuurekisteröinnistä ja korvausvaateista alueellasi. 2. Takuurekisteröintikortti yksilöi nimesi ja osoitteesi, tuotteen malli- ja sarjanumerot, myyntipäivän, käyttötyypin ja myyvän maahantuojan/jälleenmyyjän koodinumeron, nimen ja osoitteen. Maahantuoja/jälleenmyyjä vahvistaa myös, että sinä olet tuotteen alkuperäinen ostaja ja käyttäjä. 3. Takuurekisteröintikortin kappale, joka merkitään ostajan kappaleeksi, TÄYTYY antaa sinulle välittömästi maahantuojan/jälleenmyyjän täytettyä kortin. Tämä kortti ilmoittaa, että olet tehnyt tehdasrekisteröinnin, ja sinun pitää säilyttää se mahdollista tulevaa käyttöä varten. Jos tarvitset tälle tuotteelle takuuhuoltoa, jälleenmyyjä voi pyytää sinulta takuurekisteröintikorttia ostopäivän varmistamiseksi ja käyttääkseen kortissa olevia tietoja takuukorvaushakemuksen valmisteluun. 1

6 TAKUUTIEDOT 4. Eräissä maissa Marine Power Service Center lähettää sinulle kestävän (muovisen) takuurekisteröintikortin 30 päivän kuluessa siitä, kun saat maahantuojalta/jälleenmyyjältä takuurekisteröintikortin tehtaan kappaleen. Jos saat muovisen takuurekisteröintikortin, voit hävittää ostajan kappaleen, jonka sait maahantuojalta/ jälleenmyyjältä ostaessasi tuotteen. Kysy maahantuojalta/jälleenmyyjältä, koskeeko tämä muovikortti sinua. TÄRKEÄÄ: Eräiden maiden laki vaatii, että tehdas ja jälleenmyyjä pitävät yllä rekisteröintilistoja. Me haluamme, että KAIKKI tuotteet rekisteröidään tehtaalla siltä varalta, että meidän tarvitsee ottaa omistajiin yhteys. Varmista, että jälleenmyyjä/maahantuoja täyttää takuurekisteröintikortin välittömästi ja lähettää tehtaan kappaleen alueesi Marine Power International Service Centeriin. 5. Lisätietoja takuurekisteröintikortista ja sen suhteesta takuukorvaushakemusten käsittelyyn löytyy kohdasta Kansainvälinen takuu. Mercury Marine rajoitettu takuu (Eurooppa) TAKUUN LAAJUUS Mercury Marine takaa kaikki uudet Mercury, Mariner perämoottorit, Thruster sähkökäyttöiset uistelumoottorit, Mercruiser sisämoottorit tai perävetomoottorituotteet vapaiksi materiaali- ja valmistusvirheistä alempana kuvatun kauden ajaksi. TAKUUN KESTOAIKA Tämä rajoitettu takuu antaa katteen kahden (2) vuoden ajaksi alkaen tuotteen ensimmäisestä myyntipäivästä vapaa-ajan viettoon vähittäisostajalle, tai siitä päivästä, jolloin tuote on ensimmäistä kertaa otettu käyttöön, riippuen siitä kumpi ensin tapahtuu. Näiden tuotteiden kaupalliset käyttäjät saavat yhden (1) vuoden takuukatteen, alkaen ensimmäisestä vähittäismyyntipäivämäärästä tai 500 käyttötunnin kerääntymisen ajaksi, riippuen siitä kumpi ensin tapahtuu. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö, tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Osien korjaus tai vaihto, tai huoltotehtävän suorittaminen tämän takuun alaisena eivät pidennä tämän takuun kestoaikaa sen alkuperäistä päättymispäivää kauemmaksi. Jäljellä oleva takuukate voidaan siirtää yhdeltä vapaa-ajan tarkoituksiin tuotetta käyttäneeltä asiakkaalta seuraavalle vapaa-ajan tarkoituksiin tuotetta käyttävälle asiakkaalle rekisteröimällä tuote asianmukaisesti uudelleen. VAADITTAVAT OLOSUHTEET TAKUUKATTEEN SAAMISEKSI Takuu on saatavissa ainoastaan vähittäismyyntiasiakkaille, jotka ostavat myyjäliikkeeltä, joka on Mercury Marinen valtuuttama tuotteen jälleenmyyjä maassa, jossa myynti tapahtui ja silloinkin ainoastaan sen jälkeen kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuukate on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa myyjäliikkeessä. Epätarkat takuurekisteröintitiedot vapaa-ajanviettotarkoituksiin käytöstä tai myöhemmästä muutoksesta vapaa-ajan käytöstä kaupalliseen (ellei asianmukaisesti rekisteröity uudelleen) voivat mitätöidä takuun Mercury Marinen yksinomaisen päätöksen perusteella. Käyttö- ja huolto-ohjekirjassa kuvattu rutiinihuolto pitää suorittaa ajoissa takuukatteen voimassapitämiseksi. Jos tämän huollon suorittaa vähittäisasiakas, Mercury Marine varaa oikeuden katsoa tulevaisuudessa takuukatteen edellyttävän näyttöä asianmukaisesta huollosta. MITÄ MERCURY TULEE TEKEMÄÄN Mercuryn yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitetusti, valintamme mukaan, viallisen osan korjaus, sellaisen osan tai osien vaihto uuteen tai uusiin Mercury Marinen vahvistamiin uudelleenvalmistettuihin osiin tai ostohinnan takaisinmaksu Mercury-tuotteesta. Mercury varaa oikeuden aika ajoin parantaa tai tehdä muutoksia tuotteisiin, omaksumatta velvollisuutta muutosten tekemiseen aikaisemmin valmistettuihin tuotteisiin. MITEN TAKUUKORJAUS JÄRJESTETÄÄN Asiakkaan pitää järjestää Mercurylle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercury-myyjäliikkeeseen, joka on valtuutettu tuotteen huoltamiseen. Mikäli ostaja ei voi tuoda tuotetta tällaiselle myyjälle, Mercurylle pitää tehdä siitä kirjallinen ilmoitus. Järjestämme sitten tarkastuksen ja mahdollisen takuun alaisen korjauksen. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli suoritetut huoltotehtävät eivät ole tämän takuun kattamia, ostaja maksaa kaikki asiaan liittyvät työ- ja materiaalikulut sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. Takuun rekisteröintikortti on ainoa pätevä rekisteröinnin tunnus ja se pitää esittää myyjälle silloin kun takuuhuoltoa pyydetään, jotta takuukate on saatavissa. 2

7 MITÄ TAKUU EI KATA TAKUUTIEDOT Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, virityksiä, säätöjä, normaalia kulumista, vauriota, joka johtuu väärinkäytöstä, epänormaalista käytöstä, jos käytetään potkuria tai välityssuhdetta, joka ei anna moottorin käydä sille suositetulla täyskaasun kierroslukualueella (katso Käyttö-, huolto-ohjekirjaa), mikäli tuotetta käytetään tavalla, joka on vastoin Käyttö- ja huolto-ohjekirjan käyttöä/käyttöjaksoja koskevan osan suosituksia, mikäli on kysymyksessä laiminlyönti, onnettomuus, veteen uppoaminen, virheellinen asennus (asianmukaiset asennusta koskevat tekniset tiedot ja menettelyt ovat asennusohjeissa kyseiselle tuotteelle), epäasiallinen huolto, lisävarusteen tai osan käyttö, mikä ei ollut valmistamamme tai myymämme, suihkupumpun siipipyörät ja sisäkkeet, mikäli on käytetty polttoaineita, öljyjä tai voiteluaineita, jotka eivät ole sopivia tuotteen kanssa käytettäviksi (katso Käyttö- ja uolto-ohjekirja), osien muuntaminen tai poisto tai veden pääsy moottoriin polttoaineen tuloaukon, ilmanottoaukon tai pakokaasujärjestelmän kautta. Tuotteen käyttö kilpa-ajoon tai muuhun kilpailutoimintaan tai jos siinä on käytetty kilpailuun tarkoitettua alayksikköä milloin tahansa, myös tuotteen edellisen omistajan aikana, takuu ei ole voimassa. Vesiltä pois ottamiseen, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokraan, aiheutuneeseen haittaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppiseen satunnais- tai seurannaisvahinkoon liittyvät kustannukset eivät ole tämän takuun kattamia. Kustannukset, jotka liittyvät veneen osastojen tai materiaalin irrottamiseen ja/tai takaisin asentamiseen, joka on tarpeen veneen rakenteen takia tuotteeseen käsiksi pääsemiseksi, eivät ole tämän takuun kattamia. Kellään yksityisellä henkilöllä tai entiteetillä, valtuutetut Mercury Marine liikkeet mukaanlukien, ei ole Mercury Marinen antamia valtuuksia tehdä mitään vahvistusta, tulkintaa tai takuuta tuotteen suhteen, paitsi mitä sisältyy tähän rajoitettuun takuuseen, ja jos sellaisia tehdään, Mercury Marine ei ole niistä vastuuvelvollinen. Saadaksesi lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista, ja niistä, joita se ei kata, katso Käyttöja huolto-ohjekirjan osaa Takuukate, johon ne sisältyvät tähän takuuseen viitaten. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET HILJAISET TAKUUT MYYNTIKELPOISUUDESTA JA JOHONKIN MÄÄRÄTTYYN TARKOITUKSEEN SOPIVUUDESTA JÄÄVÄT NIMENOMAAN TAKUUN ULKOPUOLELLE. SIKÄLI KUN NIITÄ EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, HILJAISET TAKUUT RAJOITETAAN ILMAISTUN TAKUUN KESTOAJAKSI. SATUNNAIS JA SEURANNAISVAHINGOT JÄÄVÄT TÄMÄN TAKUUKATTEEN ULKOPUOLELLE. JOISSAKIN MAISSA EI HYVÄKSYTÄ YLLÄMAINITTUJA VASTUUVAPAUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA JA SEN VUOKSI NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAASTA RIIPPUEN. Mercury Marine rajoitettu takuu (Itsenäisten valtioiden yhteisö, Lähi-itä, Afrikka) TAKUUN LAAJUUS Mercury Marine takaa kaikki uudet Mercury, Mariner perämoottorit Thruster sähkökäyttöiset uistelumoottorit, Mercruiser sisämoottorit tai perävetomoottorituotteet vapaiksi materiaali- ja valmistusvirheistä alempana kuvatun kauden ajaksi. TAKUUN KESTOAIKA Tämä rajoitettu takuu antaa katteen yhden (1) vuoden ajaksi alkaen tuotteen ensimmäisestä myyntipäivästä vapaa-ajan viettoon vähittäisostajalle, tai siitä päivästä, jolloin tuote on ensimmäistä kertaa otettu käyttöön, riippuen siitä kumpi ensin tapahtuu. Näiden tuotteiden kaupalliset käyttäjät saavat yhden (1) vuoden takuukatteen, alkaen ensimmäisestä vähittäismyyntipäivämäärästä tai 500 käyttötunnin kerääntymisen ajaksi, riippuen siitä kumpi ensin tapahtuu. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö, tai mikä tahansa tuotteen käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. Osien korjaus tai vaihto, tai huoltotehtävän suorittaminen tämän takuun alaisena eivät pidennä tämän takuun kestoaikaa sen alkuperäistä päättymispäivää kauemmaksi. Jäljellä oleva takuukate voidaan siirtää seuraavalle ostajalle rekisteröimällä tuote asianmukaisesti uudelleen. 3

8 TAKUUTIEDOT VAADITTAVAT OLOSUHTEET TAKUUKATTEEN SAAMISEKSI Takuu on saatavissa ainoastaan vähittäismyyntiasiakkaille, jotka ostavat myyjäliikkeeltä, joka on Mercury Marinen valtuuttama tuotteen jälleenmyyjä maassa, jossa myynti tapahtui, ja silloinkin ainoastaan sen jälkeen kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuukate on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa myyjäliikkeessä. Epätarkat takuurekisteröintitiedot vapaa-ajanviettotarkoituksiin käytöstä tai myöhemmästä muutoksesta vapaa-ajan käytöstä kaupalliseen (ellei asianmukaisesti rekisteröity uudelleen) voivat mitätöidä takuun Mercury Marinen yksinomaisen päätöksen perusteella. Käyttö- ja huolto-ohjekirjassa kuvattu rutiinihuolto pitää suorittaa ajoissa takuukatteen voimassapitämiseksi. Jos tämän huollon suorittaa vähittäisasiakas, Mercury Marine varaa oikeuden katsoa tulevaisuudessa takuukatteen edellyttävän näyttöä asianmukaisesta huollosta MITÄ MERCURY TULEE TEKEMÄÄN Mercuryn yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitetusti, valintamme mukaan, viallisen osan korjaus, sellaisen osan tai osien vaihto uuteen tai Mercury Marinen vahvistamiin uudelleenvalmistettuihin osiin tai ostohinnan takaisinmaksu Mercury-tuotteesta. Mercury varaa oikeuden aika ajoin parantaa tai tehdä muutoksia tuotteisiin, omaksumatta velvollisuutta muutosten tekemiseen aikaisemmin valmistettuihin tuotteisiin. MITEN TAKUUKORJAUS JÄRJESTETÄÄN Asiakkaan pitää järjestää Mercurylle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercury-myyjäliikkeeseen, joka on valtuutettu tuotteen huoltamiseen. Mikäli ostaja ei voi tuoda tuotetta tällaiselle myyjälle, Mercurylle pitää tehdä siitä kirjallinen ilmoitus. Järjestämme sitten tarkastuksen ja mahdollisen takuun alaisen korjauksen. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli suoritetut huoltotehtävät eivät ole tämän takuun kattamia, ostaja maksaa kaikki asiaan liittyvät työ- ja materiaalikulut sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. Takuun rekisteröintikortti on ainoa pätevä rekisteröinnin tunnus ja se pitää esittää myyjälle silloin kun takuuhuoltoa pyydetään, jotta takuukate on saatavissa. MITÄ TAKUU EI KATA Tämä rajoitettu takuu ei kata rutiinihuoltokohteita, virityksiä, säätöjä, normaalia kulumista, vauriota, joka johtuu väärinkäytöstä, epänormaalista käytöstä, jos käytetään potkuria tai välityssuhdetta, joka ei anna moottorin käydä sille suositetulla täyskaasun kierroslukualueella (katso Käyttö-, huolto-ohjekirjaa), mikäli tuotetta käytetään tavalla, joka on vastoin Käyttö- ja huolto-ohjekirjan käyttöä/käyttöjaksoja koskevan osan suosituksia, mikäli on kysymyksessä laiminlyönti, onnettomuus, veteen uppoaminen, virheellinen asennus (asianmukaiset asennusta koskevat tekniset tiedot ja menettelyt ovat asennusohjeissa kyseiselle tuotteelle), epäasiallinen huolto, lisävarusteen tai osan käyttö, mikä ei ollut valmistamamme tai myymämme, suihkupumpun siipipyörät ja sisäkkeet, mikäli on käytetty polttoaineita, öljyjä tai voiteluaineita, jotka eivät ole sopivia tuotteen kanssa käytettäviksi (katso Käyttö- ja huolto-ohjekirja), osien muuntaminen tai poisto tai veden pääsy moottoriin polttoaineen tuloaukon, ilmanottoaukon tai pakokaasujärjestelmän kautta. Tuotteen käyttö kilpa-ajoon tai muuhun kilpailutoimintaan tai jos siinä on käytetty kilpailuun tarkoitettua alayksikköä milloin tahansa, myös tuotteen edellisen omistajan aikana, takuu ei ole voimassa. Vesiltä pois ottamiseen, vesille laskuun, hinaukseen, säilytykseen, puhelimen käyttöön, vuokraan, aiheutuneeseen haittaan, laiturimaksuihin, vakuutuksen hankintaan, lainan maksuihin, ajan hukkaan, ansioiden menetykseen tai mihin tahansa muun tyyppiseen satunnais- tai seurannaisvahinkoon liittyvät kustannukset eivät ole tämän takuun kattamia. Kustannukset, jotka liittyvät veneen osastojen tai materiaalin irrottamiseen ja/tai takaisin asentamiseen, joka on tarpeen veneen rakenteen takia tuotteeseen käsiksi pääsemiseksi, eivät ole tämän takuun kattamia. Kellään yksityisellä henkilöllä tai entiteetillä, valtuutetut Mercury Marine liikkeet mukaanlukien, ei ole Mercury Marinen antamia valtuuksia tehdä mitään vahvistusta, tulkintaa tai takuuta tuotteen suhteen, paitsi mitä sisältyy tähän rajoitettuun takuuseen, ja jos sellaisia tehdään, Mercury Marine ei ole niistä vastuuvelvollinen. Saadaksesi lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista, ja niistä, joita se ei kata, katso Käyttöja huolto-ohjekirjan osaa Takuukate, johon ne sisältyvät tähän takuuseen viitaten. 4

9 TAKUUTIEDOT VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET HILJAISET TAKUUT MYYNTIKELPOISUUDESTA JA JOHONKIN MÄÄRÄTTYYN TARKOITUKSEEN SOPIVUUDESTA JÄÄVÄT NIMENOMAAN TAKUUN ULKOPUOLELLE. SIKÄLI KUN NIITÄ EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, HILJAISET TAKUUT RAJOITETAAN ILMAISTUN TAKUUN KESTOAJAKSI. SATUNNAIS- JA SEURANNAISVAHINGOT JÄÄVÄT TÄMÄN TAKUUKATTEEN ULKOPUOLELLE. JOISSAKIN MAISSA EI HYVÄKSYTÄ YLLÄMAINITTUJA VASTUUVAPAUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA JA SEN VUOKSI NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAASTA RIIPPUEN. 3 vuoden rajoitettu takuu korroosiota vastaan TAKUUN LAAJUUS: Mercury Marine takaa, ettei mikään uusi Mercury, Mariner, Mercury Racing, Sport Jet, M 2 Jet Drive, Tracker-perämoottori, MerCruiser-sisämoottori tai -sisäperämoottori (Tuote) tule toimintakyvyttömäksi suoraan korroosiosta johtuen alla kuvattuna aikana. TAKUUN KESTOAIKA: Tämä rajoitettu korroosiotakuu kestää kolme (3) vuotta joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, tai siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukaan, kumpi tahansa sattuu ensin. Tämän takuun alainen osien korjaus tai vaihto tai huollon suorittaminen eivät pidennä tämän takuun kestoaikaa sen alkuperäistä päättymispäivää kauemmaksi. Käyttämätön takuuaika voidaan siirtää seuraavalle (ei-kaupallisesti käyttävälle) ostajalle, kun tuote rekisteröidään asianmukaisesti uudelleen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Takuu on saatavissa ainoastaan vähittäismyyntiasiakkaille, jotka ostavat myyjäliikkeeltä, joka on Mercury Marinen valtuuttama tuotteen jälleenmyyjä maassa, jossa myynti on tapahtunut, ja silloinkin vasta sen jälkeen, kun Mercury Marinen määrittelemä luovutusta edeltävä tarkastusmenettely on suoritettu ja dokumentoitu. Takuusuoja on saatavissa rekisteröimällä tuote asianmukaisesti valtuutetussa myyjäliikkeessä. Veneessä on käytettävä Käyttö- ja huolto-ohjekirjassa määritettyjä korroosionestolaitteita ja Käyttö- ja huolto-ohjekirjassa määritetty rutiinikunnossapito on suoritettava ajallaan (mukaan luettuna ilman rajoitusta suoja-anodien vaihto, määritettyjen voiteluaineiden käyttö ja kuluneiden kohtien ja naarmujen paikkamaalaus) takuun ylläpitämiseksi. Mercury Marine pidättää oikeuden tehdä takuusuojan riippuvaksi asianmukaisen huollon todisteista. MITÄ MERCURY TEKEE: Mercuryn yksinomainen ja ainoa velvoite tämän takuun puitteissa on rajoitetusti, valintamme mukaan, korjata syöpynyt osa, vaihtaa sellainen osa tai osat uusiin tai Mercury Marinen vahvistamiin uudelleenvalmistettuihin osiin, tai korvata Mercury-tuotteesta maksettu hinta. Mercury varaa oikeuden aika ajoin parantaa tai tehdä muutoksia tuotteisiin olematta velvollinen tekemään muutoksia aikaisemmin valmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asiakkaan pitää järjestää Mercurylle kohtuullinen tilaisuus korjauksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen takuuhuollon suorittamiseksi. Takuuvaateet tulee esittää tuomalla tuote tarkastettavaksi Mercury-myyjäliikkeeseen, joka on valtuutettu tuotteen huoltamiseen. Mikäli ostaja ei voi tuoda tuotetta tällaiselle myyjälle, Mercurylle pitää tehdä siitä kirjallinen ilmoitus. Järjestämme sitten tarkastuksen ja mahdollisen takuunalaisen korjauksen. Tässä tapauksessa ostaja maksaa kaikki asiaan liittyvät kuljetuskustannukset ja/tai matkakulut. Mikäli suoritettu huolto ei ole tämän takuun kattama, ostaja maksaa kaikki asiaan liittyvät työ- ja materiaalikulut sekä kaikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostajan ei pidä lähettää tuotetta tai tuotteen osia suoraan Mercurylle. Takuun saamiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksesta takuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rajoitettu takuu ei kata sähköjärjestelmän korroosiota, vaurioitumisen aiheuttamaa korroosiota, korroosiota, joka aiheuttaa ainoastaan kosmeettista vahinkoa, varomatonta käsittelyä tai väärää huoltoa, lisävarusteiden, instrumenttien, ohjausjärjestelmien korroosiota, korroosiota tehtaan asentamalle "jet"-vetolaitteelle, vesikasvillisuuden aiheuttamaa vahinkoa; jos tuote on myyty alle vuoden rajoitetulla tuotetakuulla, varaosia (asiakkaan ostamia varaosia) eikä kaupalliseen tarkoitukseen käytettyjä tuotteita. Kaupalliseksi käytöksi määritellään mikä tahansa työhön tai työsuhteeseen liittyvä tuotteen käyttö tai mikä tahansa käyttö, joka tuottaa tuloa jonakin aikana takuuajan kuluessa, vaikka tuotetta käytettäisiin vain ajoittain sellaisiin tarkoituksiin. 5

10 TAKUUTIEDOT Korroosio, joka johtuu hajavirroista (virtaliitännöistä rannalle, läheisistä veneistä, vedenalaisesta metallista), ei ole tämän korroosiotakuun kattamaa ja siltä pitäisi suojautua käyttämällä korroosionsuojajärjestelmää, esim. Mercury Precision Partsin tai Quicksilverin MerCathode-järjestelmää ja/tai galvaanista eristintä. Korroosiovahinko, jonka on aiheuttanut epäasianmukainen maalaus kuparipohjaisella kasvillisuudenestomaalilla, ei myös ole tämän takuun kattama. Jos kasvillisuudenestomaalin antama suojaus on tarpeen, suosittelemme tri-butyyli-tina-adipaatti (TBTA) -pohjaisia kasvillisuudenestomaaleja perämoottoreille ja MerCruiser-veneilysovelluksiin. Alueilla, joilla TBTA-pohjaisten maalien käyttäminen on laissa kiellettyä, voidaan runkoon ja peräpeiliin käyttää kuparipohjaisia maaleja. Älä sivele maalia suoraan perämoottoriin tai MerCruiser-tuotteeseen. Sen lisäksi on oltava varovainen, että vältetään sähköä johtavan kosketuksen syntyminen takuunalaisen tuotteen ja maalin välillä. MerCruiser-tuotteille on jätettävä vähintään38 mm:n (1.5 in.) väli peräpeiliasennelman ympärille. Lisätietoja saat Käyttö- ja huolto-ohjekirjasta. Saadaksesi lisätietoja tämän takuun kattamista tapahtumista ja olosuhteista sekä niistä, joita se ei kata, katso Käyttö- ja huolto-ohjekirjan osaa Takuu, johon ne sisältyvät tähän takuuseen viitaten. VASTUUVAPAUTUSLAUSEKKEET JA RAJOITUKSET: HILJAISET TAKUUT MYYNTIKELPOISUUDESTA JA JOHONKIN MÄÄRÄTTYYN TARKOITUKSEEN SOPIVUUDESTA JÄÄVÄT NIMENOMAAN TAKUUN ULKOPUOLELLE. SIKÄLI KUIN NIITÄ EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, HILJAISET TAKUUT RAJOITETAAN ILMAISTUN TAKUUN KESTOAJAKSI. SATUNNAIS- JA SEURANNAISVAHINGOT JÄÄVÄT TÄMÄN TAKUUSUOJAN ULKOPUOLELLE. JOISSAKIN MAISSA EI HYVÄKSYTÄ YLLÄMAINITTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, JA SEN VUOKSI NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAASTA RIIPPUEN. Takuun kattavuus ja rajoitukset Tämän osan tarkoituksena on eräiden tavallisimpien takuukattavuuden väärinymmärrysten poistaminen. Seuraavat tiedot selittävät mitä palveluja takuu ei kata. Alla olevat ehdot on lisätty viitteeksi kolmen vuoden rajoitettuun takuuseen korroosion aiheuttamia vikoja vastaan, kansainväliseen rajoitettuun perämoottoritakuuseen ja Yhdysvaltojen ja Kanadan rajoitettuun perämoottoritakuuseen. Muista, että takuu kattaa korjaukset takuuaikana, mikäli ne johtuvat materiaali- ja valmistusvioista. Virheelliset asennukset, onnettomuudet, normaali kuluminen ja monet muut tuotteeseen vaikuttavat syyt eivät ole takuun alaisia. Takuu rajoittuu materiaali- tai valmistusvirheisiin, mutta ainoastaan, jos asiakkaan ostos on tapahtunut maassa, jossa olemme valtuuttaneet jälleenmyynnin. Jos sinulla on takuuta koskevia kysymyksiä, ota yhteys valtuutettuun myyjäliikkeeseen. He vastaavat mielellään kaikkiin kysymyksiisi. TAKUUN YLEISET RAJOITUSEHDOT 1. Pienet säädöt ja viritykset, mukaan luettuina sytytystulppien tarkastus, puhdistus tai säätö, sytytysjärjestelmän osat, kaasuttimien asetukset, suodattimet, hihnat, säätimet ja voitelutarkastus normaalihuollon yhteydessä. 2. Tehtaalla asennetut vesisuihkuvetolaitteet - Takuun ulkopuolella olevat erityiset osat: Vesisuihkulaitteen siipipyörä ja tiiviste, jotka ovat vioittuneet iskun tai kulumisen johdosta ja vetoakselin laakerit, jotka ovat kärsineet vesivahingon väärän kunnossapidon takia. 3. Huolimattomuuden tai huollon laiminlyönnin, onnettomuuden, epänormaalin käytön tai väärän asennuksen tai huollon aiheuttama vaurio. 4. Vedestä nosto, vesillelasku, hinauskulut, veneen osien tai materiaalin irrotus ja/tai takaisinpano, joka johtuu veneen rakenteesta, jotta saadaan tarpeellinen käsiksi pääsy tuotteeseen, kaikki liittyvät kuljetuskustannukset ja/tai matka-aika jne. Takuuhuoltoa varten on järjestettävä kohtuullinen käsiksipääsy tuotteeseen. Asiakkaan on toimitettava tuote valtuutettuun myyjäliikkeeseen. 5. Asiakkaan pyytämä muu lisähuoltotyö kuin takuuvelvollisuuden täyttämisen vaatima työ. 6

11 TAKUUTIEDOT 6. Ainoastaan seuraavissa tapauksissa voi työn suorittajana olla joku muu kuin valtuutettu myyjäliike: Jos se suoritetaan hätätilanteessa (jos mitään valtuutettuja myyjäliikkeitä, jotka voisivat suorittaa vaadittavan työn, ei ole sillä seudulla tai ei ole mitään mahdollisuutta vedestä nostoon jne., ja tehdas on antanut luvan ennen työn alkamista, että työ voidaan suorittaa tässä liikkeessä). 7. Kaikki satunnais- ja/tai seurannaisvahingot (säilytyskulut, puhelin tai kaikenlaiset vuokrakulut, hankaluus tai ajan tai ansion menetys) ovat omistajan vastuulla. 8. Muiden kuin Mercury Precision tai Quicksilver osien käyttö takuukorjauksissa. 9. Normaalihuollon yhteydessä vaihdetut öljyt, voiteluaineet ja nesteet ovat asiakkaan velvollisuutena, jollei kyseisen aineen menetyksen tai saastumisen aiheuttaja ole sama, joka aiheuttaa tuotteen takuun alaisen toimintahäiriön. 10. Osallistuminen tai valmistautuminen kilpailuun tai muuhun kilpailuluontoiseen toimintaan tai käyttö kilpailutyyppisen alayksikön kanssa. 11. Moottorimelun ei välttämättä tarvitse osoittaa vakavaa moottoriongelmaa. Jos vianhaku osoittaa, että on kysymyksessä vakava sisäinen moottorihäiriö, joka voi aiheuttaa vian, melua aiheuttava tila on korjattava takuun alaisena. 12. Alayksikön ja/tai potkurin vaurio, joka johtuu vedenalaisen esineen aiheuttamasta iskusta, on veneilyvaaratilanne. 13. Vettä menee sisään moottoriin polttoaineen tuloaukosta, ilmanottoaukosta tai pakokaasujärjestelmästä tai veden alle joutumisen johdosta. 14. Minkä tahansa osan vika, joka johtuu riittämättömästä jäähdytysvedestä, joka aiheutuu moottorin käynnistämisestä poissa vedestä, vieraan aineen tukkimista tuloaukoista tai jos moottori on asennettu liian korkealle tai trimmattu liian kauas ulos. 15. Tuotteelle sopimattomien polttoaineiden ja voiteluaineiden käyttö. Katso osaa Huolto. 16. Rajoitettu takuumme ei kata mitään tuotevauriota, joka on aiheutunut sellaisten osien ja lisälaitteiden asennuksesta tai käytöstä mitä emme ole myyneet tai valmistaneet. Viat, jotka eivät liity kyseisten osien tai lisälaitteiden käyttöön, ovat takuun kattamia, jos ne muuten täyttävät kyseistä tuotetta koskevan rajoitetun takuun ehdot. 7

12 YLEISTIETOJA Veneilijäin vastuu Veneen käyttäjä (ohjaaja) on vastuussa veneen oikeasta ja turvallisesta ohjaamisesta sekä veneessä olevien ja muiden henkilöiden turvallisuudesta. Suosittelemme vakavasti, että jokainen veneen käyttäjä (ohjaaja) lukee ja tuntee täysin tämän käsikirjan sisällön kokonaisuudessaan ennen perämoottorin käyttämistä. Tulee varmistaa, että ainakin yksi henkilö ohjaajan lisäksi on tietoinen perämoottorin käynnistyksen, käytön ja käsittelyn perusperiaatteista siltä varalta, että ohjaaja on veneen käyttöön kykenemätön. Ennen perämoottorin käyttöä Lue tämä käsikirja huolellisesti! Opi käyttämään perämoottoriasi oikein! Jos jokin kohta on epäselvä, ota yhteyttä kauppiaaseesi. Toimien turvallisuus- ja ajo-ohjeiden mukaisesti ja käyttäen luontevaa ja asianmukaista harkintaa eri ajotilanteissa loukkaantumisilta ja tuotteen vaurioitumiselta voidaan välttyä. Tässä käsikirjassa ja perämoottoriisi kiinnitetyissä varoituskilvissä käytetään seuraavia varoitusmerkkejä huomion kiinnittämiseksi erikoisiin turvallisuusohjeisiin, joita tulee noudattaa.! VAARA Välitön vaara, mikä AIHEUTTAA vakavan henkilö- vamman tai kuoleman.! VAROITUS Vaara tai vaarallinen toimenpide, mikä VOI aiheuttaa vakavan henkilö vamman tai kuoleman.! VARO Vaara tai vaarallinen toimenpide, mikä voi aiheuttaa vähäisen henkilö vamman tai tuotteen tai muun omaisuuden vaurioitumisen. Veneen teho! VAROITUS Sellaisen perämoottorin käyttäminen, mikä ylittää veneen suurimman sallitun hevosvoimarajan, voi 1. aiheuttaa veneen hallinnan menetyksen, 2. asettaa liiaksi painoa perään aiheuttaen veneen tasapainoasennon häiriintymisen tai 3. aiheuttaa veneen hajoamisen erikoisesti peräpeilin alueella. Veneen varustamisesta liian suurella moottorilla voi olla seurauksena vakava vamma, kuolema tai veneen vahingoittuminen. Älä käytä liian voimakasta moottoria äläkä ylikuormita venettäsi. Useimmat veneet on varustettu tarpeellisella tunnistuskilvellä, jossa on veneen valmistajan hallintaohjeiden mukaisesti määrittelemä suurin sallittu moottorin hevosvoima ja kuormitus. Jos asia ei ole selvä, ota yhteyttä kauppiaaseesi tai veneen valmistajaan. 8

13 YLEISTIETOJA U.S. COAST GUARD CAPACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX HÄTÄKATKAISIN ob00306 Hätäkatkaisimen tarkoituksena on pysäyttää moottori, kun kuljettaja siirtyy tarpeeksi kauas ajoasennosta (esim. joutuessaan vahingossa heitetyksi pois kuljettajan paikalta) aktivoidakseen katkaisimen. Ohjauskahvalliset perämoottorit ja jotkut kauko-ohjainyksiköt ovat varustetut hätäkatkaisimella. Hätäkatkaisin voidaan asentaa lisävarusteena - tavallisesti kojelautaan tai sivulle, ajoasennon viereen. Hätäkatkaisin on vetonaru, joka on tavallisesti cm (4-5 jalka) pituinen kokonaan suoraksi vedettynä, sen toisen pään elementti pannaan kytkimeen ja jousilukko toisessa päässä kiinnitetään kuljettajaan. Hätäkatkaisinnaru on kelattu, joten se on lepoasennossaan mahdollisimman lyhyt, jotta se ei takertuisi läheisiin esineisiin. Suoraksi vedettynä sen on oltava niin pitkä, ettei sen tahaton aktivoituminen ole todennäköistä, jos kuljettaja liikkuu normaalin ajoasennon puitteissa. Mikäli hätäkatkaisimen narua halutaan lyhentää, kiedo naru kuljettajan ranteen tai jalan ympäri tai sido silmukka vetonaruun. a b a - Hätäkatkaisimen naru b - Hätäkatkaisin ob00443 Lue alla oleva turvallisuustieto ennen kuin jatkat eteenpäin. Tärkeä turvallisuustieto: Tämän hätäkatkaisimen tarkoituksena on sammuttaa moottori koska tahansa kuljettajan siirtyessä tarpeeksi kauas ajoasennosta aktivoidakseen katkaisimen. Tämä tapahtuu, jos kuljettaja putoaa vahingossa yli laidan tai liikkuu veneessä riittävän pitkälle ajoasennosta. Tahattomat sinkoutumiset ja putoamiset yli laidan tapahtuvat todennäköisimmin määrätynlaisissa veneissä, esim. matalalaitaisissa kumi- yms. veneissä, kalastusveneissä ja korkeatehoisilla moottoreilla varustetuissa veneissä sekä kevyissä, herkkäliikkeisissä, käsiohjaimella varustetuissa veneissä. Tahattomat sinkoutumiset ja putoamiset yli laidan tapahtuvat myös seurauksena huonoista käyttötottumuksista: esim. jos istutaan tuolinnojalla tai reelingillä plaanausnopeuksilla tai seisotaan plaanausnopeuksilla, jos istutaan korotetuilla kalastusveneen kansilla, ajetaan korkeilla nopeuksilla matalissa tai esteitä täynnä olevissa vesissä, jos ote päästetään irti ohjauspyörästä tai ohjauskahvasta, joka vetää yhteen suuntaan, ajetaan alkoholin tai huumeiden vaikutuksen alaisena tai suoritetaan uhkarohkeita ohjausliikkeitä korkeanopeuksilla. Vaikka hätäkatkaisimen aktivointi pysäyttää moottorin välittömästi, vene jatkaa liikkumista jonkin matkaa riippuen nopeudesta ja veneen kulmasta sammutushetkellä. Vene ei kuitenkaan tee täyttä kierrosta. Veneen liikkuessa inertian voimalla, se voi aiheuttaa loukkaantumisen kelle tahansa veneen tielle tulevalle, ja onnettomuus voi olla yhtä vakava kuin veneen ajaessa täydellä teholla. 9

14 YLEISTIETOJA! VAROITUS Jos kuljettaja putoaa veneestä, moottori on pysäytettävä heti ja näin voidaan vähentää mahdollisuutta, että hän joutuu veneen yliajettavaksi, josta on seurauksena vakava loukkaantuminen tai kuolema. Yhdistä aina kunnolla hätäkatkaisimen molemmat päät - katkaisimeen ja kuljettajaan. Suosittelemme vakavasti, että muita veneessä olijoita opetetaan käynnistämään ja ohjaamaan venettä, jos heidän tarvitsee ajaa venettä hätätilanteessa (jos kuljettaja onnettomuuden sattuessa ei ole kykenevä ajamaan).! VAROITUS Vältä vauhdin hidastamisesta johtuvaa vakavaa loukkaantumista tai kuolemaa, mikä voi tapahtua, kun hätäkatkaisin aktivoidaan vahingossa tai tahattomasti. Veneen kuljettaja ei saa koskaan jättää ajoasemaansa irrottamatta itseään hätäkatkaisimesta. Vahingossa tapahtunut tai tahaton kytkimen aktivointi normaaliajon aikana voi myös tapahtua. Tämä voi aiheuttaa jonkin tai kaikki alla luetellut mahdolliset vaaratilanteet: Veneessä olijat voivat sinkoutua eteenpäin odottamattoman eteenpäinliikkeen keskeytymisen johdosta - tämä voi sattua varsinkin veneen etuosassa oleville, jotka voivat sinkoutua keulan yli ja joutua vaihdelaatikon tai potkurin iskun alaisiksi. Tehon ja suunnanhallinnan menetys korkean aallokon, voimakkaan virran tai kovan tuulen vallitessa. Hallinnan menetys laituriin kiinnitettäessä. Vedessä olevien henkilöiden suojaaminen VENEEN LIIKKUESSA Vedessä seisovan tai kelluvan henkilön on vaikea siirtyä syrjään nähdessään moottoriveneen tulevan kohti jopa hiljaisellakin vauhdilla. ob00311 Hidasta aina vauhtia ja aja erittäin varovaisesti paikoilla, joissa voi olla ihmisiä vedessä. Aina kun vene liikkuu vapaasti perämoottorin vaihde vapaa-asennossa, ympäröivä vesi aiheuttaa potkurin pyörimisen. Tämä potkurin vapaa pyöriminen voi aiheuttaa vakavan vamman. VENEEN OLLESSA PAIKALLAAN! VAROITUS Pysäytä moottori välittömästi, jos havaitset henkilön vedessä lähellä venettäsi. Vaikea vamma on todennäköinen, jos vedessä oleva henkilö saa iskun pyörivästä potkurista, liikkuvasta veneestä, vaihdekotelosta tai liikkuvaan veneeseen tai vaihdekoteloon tiukkaan kiinnitetystä lisälaitteesta. Vaihda perämoottori vapaalle ja sammuta moottori, ennen kuin sallit ihmisten uida tai seisoa vedessä lähellä venettä. 10

15 Pakokaasupäästöt VARO HIILIMONOKSIDIMYRKYTYSTÄ YLEISTIETOJA Hiilimonoksidia esiintyy kaikkien polttomoottoreiden pakokaasuissa. Tämä käsittää perämoottorit, perävetolaitteet ja sisämoottorit, jotka kuljettavat venettä sekä generaattorit, joista saadaan virtaa veneen lisävarusteille. Hiilimonoksidi on vaarallista kaasua, joka on hajutonta, väritöntä ja mautonta. Hiilimonoksidimyrkytyksen varhaisoireet, joita ei pidä erehdyksessä luulla merisairaudeksi tai humaltumiseksi, käsittävät päänsärkyä, huimausta, uneliaisuutta ja pahoinvointia.! VAROITUS Vältä käynnissä olevan moottorin ja huonon tuuletuksen yhteisvaikutusta. Pitkäaikainen konsentroitu häkämyrkytysaltistus voi johtaa tajuttomuuteen, aivovaurioon tai kuolemaan. HYVÄ TUULETUS Tuuleta matkustajien paikka, avaa sivuverhot tai etupään luukut höyryjen poistamiseksi. ob00316 HUONO TUULETUS Esimerkki hyvästä ilman virtauksesta veneen läpi. Tietyissä ajo- ja/tai tuuliolosuhteissa, pysyvästi katetut tai purjekankaalla katetut hytit tai ohjaamot, joissa on riittämätön tuuletus, voivat vetää sisään hiilimonoksidia. Asenna veneeseen yksi tai useampi häkäilmaisin. Harvinaisissa tapauksissa, erittäin tyynellä säällä, uimarit ja matkustajat, jotka ovat ulkoilmassa paikallaan seisovan veneen alueella, jossa lähellä on käyvä moottori, saattavat altistua vaaralliselle hiilimonoksidin tasolle. VENEEN OLLESSA PAIKOILLAAN a b ob00317 a - Moottorin käyttö, kun vene on suljetussa kiinnityspaikassa. b - Kiinnitettynä paikkaan, jossa on lähellä toinen vene, jonka moottori on käynnissä. 11

16 YLEISTIETOJA VENEEN LIIKKUESSA a b ob00318 a - Veneen ajokulma, jossa keula on liian korkealla. b - Veneen ajaminen etupään luukkuja avaamatta. Lisälaitteiden valinta perämoottoriin Alkuperäiset Mercury Precision tai Quicksilver -lisälaitteet on erikoisesti suunniteltu ja kokeiltu sopiviksi perämoottoriasi varten.! VAROITUS Tiedustele lisälaitteiden sopivuutta myyjäliikkeiltä ennen niiden asentamista. Sopivien lisälaitteiden väärinkäyttö tai sopimattomien lisälaitteiden käyttö voi aiheuttaa vakavan vamman, kuoleman tai tuotteen toiminnan menetyksen. Jotkut lisälaitteet, jotka eivät ole Mercury Marinen tuottamia tai myymiä, eivät sovellu käytettäviksi turvallisesti perämoottorisi tai sen toimintamekanismin yhteydessä. Pyydä ja lue kaikkien valitsemiesi lisälaitteiden asennus-, käyttö- ja huoltokäsikirjat. Opastusta turvalliseen veneilyyn Jotta vesiteistä voitaisiin turvallisesti nauttia, tutustu paikallisiin ja yleisiin veneilyn sääntöihin ja rajoituksiin ja ota huomioon seuraavat ohjeet. Käytä kelluntavälineitä. Pidä viranomaisten hyväksymä henkilökohtainen, sopivan kokoinen, veteen heitettävä kellumisväline jokaista henkilöä varten käyttövalmiina veneessä. Älä ylikuormita venettä. Useimmat veneet on luokiteltu ja hyväksytty käyttöön suurimman sallitun kuormituksen (painon) mukaan (katso veneen kuormituskilvestä). Jos tämä ei ole selvä, ota yhteyttä myyjään tai veneen valmistajaan. Suorita turvallisuustarkastukset ja vaadittu huolto säännöllisen aikataulun mukaan ja varmista, että kaikki korjaukset on suoritettu asianmukaisesti. Perehdy kaikkiin merenkulkusääntöihin ja vesistölakeihin, ja noudata niitä. Veneen ohjaajan tulisi suorittaa veneilyn turvallisuuskurssi. Varmista, että jokainen veneessä olija istuu paikallaan. Älä anna kenenkään istua tai oleskella sellaisissa veneen osissa, jotka eivät ole tarkoitetut siihen tarkoitukseen. Tähän kuuluvat istuinten takaosat, reelingit, peräpeili, keula, kannet, korotetut kalastustuolit, pyörivä kalastustuoli; missään sellaisessa veneen osassa, jossa odottamaton vauhdin lisäys, äkkinäinen pysähtyminen, odottamaton veneen ohjauksen menetys tai äkkinäinen veneen liike voi heittää henkilön yli laidan tai veneeseen. Älä mene vesille ollessasi alkoholin tai huumausaineiden vaikutuksen alaisena. Näiden aineiden käyttö vaikuttaa harkintakykyysi ja hidastaa suuresti toimintanopeuttasi. Valmista muita veneen ohjaajia. Opeta ainakin yhdelle veneessä olevalle henkilölle perusohjeet perämoottorin käynnistämisessä ja veneen ohjauksessa sen varalta, että ohjaaja ei kykene toimimaan tai putoaa veteen. Matkustajien veneeseentulo. Pysäytä moottori aina, kun matkustajat nousevat veneeseen, poistuvat veneestä tai ovat lähellä veneen perää (potkuria). Perämoottorin vaihtaminen vapaalle ei ole riittävä varotoimenpide. Ole valpas! Veneen ohjaaja on vastuussa asianmukaisen näkö- (ja kuulo) -tähystyksen ylläpitämisestä. Ohjaajalla on oltava esteetön näköala erikoisesti veneen eteen. Matkustajat, kuorma tai kalastusistuimet eivät saa peittää ohjaajan näköalaa, kun venettä ajetaan tyhjäkäyntiä suuremmalla nopeudella. 12

17 YLEISTIETOJA Älä milloinkaan aja venettä suoraan vesihiihtäjän taakse sillä hiihtäjä voi kaatua. Niinpä esimerkiksi 40 km:n (25 MPH) tuntinopeudella kulkeva vene saavuttaa 61 m:n (200 jalka) päähän veneen eteen kaatuneen hiihtäjän 5 sekunnissa. Varo kaatuneita vesihiihtäjiä. Jos käytät venettäsi vesihiihtoon tai samanlaisiin toimiin, pidä aina kaatunut vesihiihtäjä veneen ohjaajan puolella, kun palaat takaisin hiihtäjää auttamaan. Ohjaajan on aina pidettävä kaatunut hiihtäjä näköpiirissään eikä koskaan peräydyttävä hiihtäjän tai kenenkään muun vedessä olevan luo. Ilmoita onnettomuudet. Anna paikallisille viranomaisille lakimääräinen ilmoitus veneonnettomuuksista. Sarjanumeron tallentaminen Tämän numeron muistiin merkitseminen on tärkeää tulevaisuutta silmälläpitäen. Sarjanumero sijaitsee perämoottorissa osoitetutussa kohdassa. a H PL Serial Numb er OTXXXXXX 20XX XXXX K W KG MAX RPM b c e B d XX ob01047 a - b - c - Sarjanumero Mallivuosi Mallinumero d - e - Valmistusvuosi CE-merkki (soveltuvin osin) Tekniset tiedot Mallit Hevosvoimia 2,5 3,3 Kilowatteja 1,9 2,5 Täyskaasun kierroslukualue /min /min Eteenpäinvaihteen joutokäyntinopeus /min Sylinterien lukumäärä 1 Iskutilavuus Sylinterin läpimitta Iskunpituus Suositeltava sytytystulppa Sytytystulpan kärkiväli 74,6 cm³ (4.6 cu. in.) 47 mm (1.85 in.) 43 mm (1.69 in.) NGK BPR6HS-10 tai Champion RL87YC 1,0 mm (0.40 in.) 13

18 YLEISTIETOJA Mallit Vaihteistokotelon voiteluöljytilavuus 135 ml (4.5 fl. oz.) Välityssuhde 2,18:1 2,15:1 Suositeltava polttoaine Suositeltava öljy KatsoPolttoaine ja öljy KatsoPolttoaine ja öljy 14

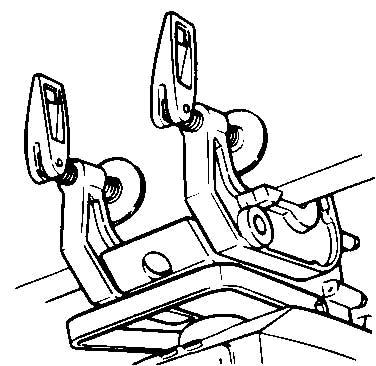

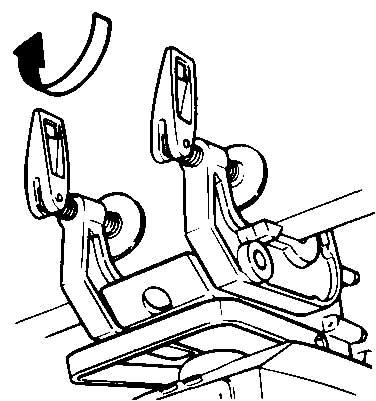

19 ASENNUS Perämoottorin asennus VENEEN VAADITTAVA PERÄPEILIN KORKEUS 1. Mittaa veneesi peräpeilin korkeus Ilmanoton estolevyn pitäisi olla25-50 mm (1-2 in.) veneen pohjan alapuolella. a a - Ilmanoton estolevy ob01048 PERÄMOOTTORIN ASENTAMINEN PERÄPEILIIN 1. Aseta perämoottori peräpeilin keskiviivalle. 2. Kiristä peräpeilin puristuskahvat. ob00446 ob

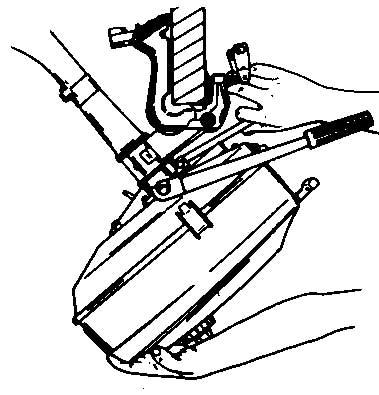

20 KULJETUS Perämoottorin kantaminen Perämoottorin etupäässä on kantokahva. ob01051 Perämoottorin kuljetus veneestä poistettuna! VARO Kuljeta ja säilytä perämoottoria vain osoitetulla tavalla. Muuten vuotava öljy voi aiheuttaa moottori- tai omaisuusvahinkoja. 1. Sulje perämoottorin ollessa yhä vedessä polttoaineen sulkuventtiili ja käytä moottoria, kunnes se pysähtyy. Näin polttoaine tyhjenee kaasuttimesta. Poista perämoottori veneestä ja pidä sitä ylösalaisin, kunnes jäähdytysvesi on valunut ulos. 2. Aseta perämoottori maahan peräpuolelleen niin, että ohjauskahva osoittaa kuvanmukaisesti ylöspäin. Pane suojaava pehmuste perämoottorin alle. ob Sulje polttoainesäiliön ilmareikä. Veneen kuljetus perävaunulla TÄRKEÄÄ: Kallistuksen lukitusmekanismia ei ole tarkoitettu kannattamaan perämoottoria kippausasennossa perävaunulla kuljetettaessa. Kallistuksen lukitusmekanismi voi päästää perämoottorin pomppimaan ja putoamaan vaurioittaen sitä. Vedä venettä trailerilla perämoottorin ollessa alas kallistettuna (normaali käyttöasento). Jos tarvitaan lisää maavaraa, irrota perämoottori veneestä ja varastoi se huolellisesti. Lisää maavaraa voidaan tarvita rautatien tasoristeysten, ajoteiden ja trailerin hyppimisen vuoksi. 16

21 KULJETUS Sivuvaihdemallit Kytke eteenpäinvaihde päälle. Tämä estää potkuria pyörimästä vapaasti. ob

22 POLTTOAINE JA ÖLJY Bensiinisuositukset YHDYSVALLAT JA KANADA Käytä tunnettua tavallista lyijytöntä bensiiniä, jolla on mimimi oktaaniluku 87. Suosittelemme keskilaatuista autobensiiniä, joka sisältää polttoaineruiskun puhdistusainetta moottorin sisäisen puhtauden ylläpitämiseksi. Lyijypitoista bensiiniä ei suositella. MUUT MAAT Käytä tunnettua merkkiä olevaa lyijytöntä autobensiiniä, jonka oktaaniluku on vähintään 90RON. Parhaan moottorin sisäisen puhtauden ylläpitämiseksi suosittelemme polttoainesuihkutuksen puhdistusainetta sisältävää autobensiiniä. Lyijypitoinen bensiini on hyväksyttävää alueilla, joilla lyijytöntä bensiiniä ei ole saatavilla. ALKOHOLI BENSIINISSÄ Emme suosittele alkoholia sisältävän bensiinin käyttöä, johtuen alkoholin mahdollisista haittavaikutuksista polttoainejärjestelmälle. Yleisenä ohjeena voidaan sanoa, että jos ainoastaan alkoholia sisältävää bensiiniä on saatavana, se ei saa sisältää enemmän kuin 10% etanolia tai 5% metanolia; sen lisäksi suositamme polttoaineen vedenerotussuodattimen käyttöä. Jos käytetään alkoholipitoista bensiiniä, tai jos epäilet, että bensiinissä on alkoholia, tarkista polttoainejärjestelmä useammin, tarkistaen silmämääräisesti, ettei esiinny polttoainevuotoa tai mitään muuta poikkeavaa. Alkoholipitoinen bensiini voi aiheuttaa seuraavia ongelmia perämoottorissa ja polttoainejärjestelmässä: Metalliosien korroosiota. Elastomeerien ja muoviosien huononemista. Sisäisten moottorin osien kulumista ja vahinkoa. Käynnistys- ja käyntivaikeuksia. Ilmalukon tai polttoaineen puutteen. Jotkut näistä haitallisista vaikutteista johtuvat alkoholipitoisen bensiinin pyrkimyksestä imeä kosteutta ilmasta, mikä johtaa vaiheeseen, jossa alkoholi erottuu bensiinistä polttoainesäiliössä. Alkoholin haittavaikutukset ovat vakavampia metanolissa ja pahenevat alkoholipitoisuuden lisääntyessä. Öljysuositus Suositeltava öljy Premium TC-W3 kaksitahtiperämoottoriöljy TÄRKEÄÄ: Öljyn täytyy olla NMMA:n sertifioimaa TC-W3 kaksitahtiöljyä Tälle moottorille suositetaan Mercuryn tai Quicksilverin Premium TC-W3 kaksitahtiöljyä. Suojauksen ja voitelun lisäämiseksi suositetaan Mercuryn tai Quicksilverin Premium Plus TC-W3 2-tahtiöljyä. Mikäli Mercuryn tai Quicksilverin perämoottoriöljyä ei ole saatavissa, korvaa se muunmerkkisellä kaksitahtiperämoottorin öljyllä, jolla on NMMA:n vahvistus TC-W3. Vakava moottorivaurio voi aiheutua ala-arvoisen öljyn käytöstä. Polttoaineen ja öljyn sekoitus Käytä 25:1 (4 %) bensiini-öljyseosta säiliön ensimmäiseen polttoainetäyttöön. Kun sisäänajon polttoaineseos on käytetty loppuun, käytä 50:1 (2 %) bensiini-öljyseosta. Katso sekoitussuhteet seuraavasta taulukosta. BENSIININ/ÖLJYN SEKOITUSSUHDETAULUKKO Bensiinin/öljyn suhde 3,8 litraa (1 gal) bensiiniä 11,5 litraa (3 gal) bensiiniä 23 litraa (6 gal) bensiiniä 25:1 (4 %) 148 ml (5 fl. oz.) öljyä 473 ml (16 fl. oz.) öljyä 946 ml (32 fl. oz.) öljyä 18

23 POLTTOAINE JA ÖLJY Bensiinin/öljyn suhde 3,8 litraa (1 gal) bensiiniä 11,5 litraa (3 gal) bensiiniä 23 litraa (6 gal) bensiiniä 50:1 (2 %) 89 ml (3 fl. oz.) öljyä 237 ml (8 fl. oz.) öljyä 473 ml (16 fl. oz.) öljyä SEKOITUSMENETTELY Kaada täysi määrä öljyä ja vajaat neljä litraa bensiiniä hyväksyttyyn säiliöön. Ravistele säiliötä, kunnes öljy ja bensiini ovat sekoittuneet perusteellisesti. Lisää loput bensiinistä ja ravistele säiliötä sekoituksen varmistamiseksi. Polttoainesäiliön täyttö! VAROITUS Vältä bensiinipalon tai -räjähdyksen aiheuttama vakava henkilövamma tai kuolema. Pysäytä aina moottori äläkä tupakoi tai salli avotulta tai kipinöitä alueella, jolla polttoainesäiliöitä täytetään. Täytä polttoainesäiliöt ulkona kuumuudesta, kipinöistä ja avotulesta loitolla. Pysäytä aina moottori ennen säiliöiden täyttöä. Älä täytä polttoainesäiliötä liian täyteen. Polttoaine laajenee lämpötilan noustessa, ja se voi vuotaa paineen alaisena, jos säiliö on aivan täynnä. Öljyn ja polttoaineen seos pitää aina sekoittaa perusteellisesti hyväksytyssä säiliössä ennen moottorin polttoainesäiliöön kaatamista. Älä kaada niitä erikseen polttoainesäiliöön. Kaada polttoaine säiliöön tiheäverkkoisen siivilän läpi mahdollisten epäpuhtauksien poistamiseksi. 19

24 OMINAISUUDET JA HALLINTALAITTEET Ominaisuudet & hallintalaitteet Kaasuvipu Siirrä käynnistysasentoon käynnistystä varten. Siirrä vipua ylös moottorin kierrosten lisäämiseksi ja alas kierrosten vähentämiseksi. Rikastinvipu Siirrä ylös suljettuun asentoon kylmän moottorin käynnistämiseksi. Laske puoleen väliin moottorin lämmetessä. Laske alas asti auki-asentoon moottorin lämmettyä. Moottorin sammutuskatkaisin/narullinen hätäkatkaisin Paina sisään tai vedä narusta moottorin sammuttamiseksi. Moottori ei käynnisty, ellei narua ole kytketty hätäkatkaisimeen. Naru - KatsoYleistietoja - Narullinen hätäkatkaisin. a FAST STOP CLOSE START OPEN SLOW b c d ob01054 a - b - Moottorin sammutuskatkaisin/narullinen hätäkatkaisin Kaasuvipu c - d - Naru Rikastinvipu Polttoaineen sulkuventtiili Käännä myötäpäivään polttoaineletkun avaamiseksi ja vastapäivään sen sulkemiseksi. ob01055! VAROITUS Vältä veneen hallinnan menetyksestä johtuvat mahdolliset vakavat henkilövammat tai kuolema. Ylläpidä riittävä ohjauskitka estääksesi perämoottoria ohjaamasta täyteen käännökseen, jos ohjauskahva päästetään vapaaksi. Ohjauskitkan säätö Säädä tätä nuppia saavuttaaksesi halutun ohjauskitkan (vastuksen) ohjauskahvaan. Kierrä nuppia myötäpäivään kiristääksesi ja vastapäivään löysätäksesi kitkaa. 20

25 OMINAISUUDET JA HALLINTALAITTEET a b ob01056 a - Kitkan kiristys b - Kitkan löysäys Vaihteenvaihto sivukahvalla (jos asennettu) - hallitsee vaihteenvaihtoa. Perämoottorin kallistus KALLISTUS YLIMPÄÄN ASENTOON ob Pysäytä moottori. 2. Tartu yläkopan kahvaan ja kohota perämoottori ylimpään asentoon. ob Työnnä kallistuspuikko sisään. Laske perämoottori lepäämään kallistuspuikon varaan. ob

26 OMINAISUUDET JA HALLINTALAITTEET LASKEMINEN AJOASENTOON 1. Nosta perämoottoria ja vedä kallistuspuikko pois. Laske perämoottori alas. Perämoottorin ajokulman asetus ob01059 Perämoottorin pystysuoraa käyttökulmaa säädetään siirtämällä kallistuspuikko eri säätöreikiin. Kunnollisen säädön avulla vene saavuttaa optimisuorituskyvyn ja -vakavuuden ja pienimmän mahdollisen ohjausponnistuksen. Kallistuspuikko on säädettävä siten, että perämoottori on kohtisuorassa veteen nähden, kun vene kulkee täydellä nopeudella. Tällä tavoin venettä ajetaan yhdensuuntaisesti veden kanssa. ob01060 Järjestä matkustajat ja veneen kuorma siten, että paino jakautuu tasaisesti. 22

27 KÄYTTÖ Käynnistystä edeltävä tarkistuslista Tulee varmistaa, että käyttäjä hallitsee turvallisen ohjauksen, veneilyn ja käyttöä koskevat toimenpiteet. Pidä viranomaisten hyväksymä, henkilökohtainen, sopivan kokoinen, veteen heitettävä kellumisväline jokaista henkilöä varten käyttövalmiina veneessä. Pidä veneessä veteen joutuneelle henkilölle heitettäväksi tarkoitettu pelastusrengas tai uimatyyny. Ole tietoinen veneesi kuormitusrajasta. Katso veneesi kuormituskilpeä. Varaa tarpeeksi polttoainetta. Sijoita matkustajat ja lasti veneessä siten, että paino jakautuu tasaisesti ja jokaisella on asianmukainen istuin. Kerro jollekin henkilölle, minne menet ja milloin palaat. On lainvastaista ajaa venettä alkoholin tai huumeiden vaikutuksen alaisena. Tunne veneilyyn käyttämäsi vesistöt ja alueet: vuorovedet, virtaukset, hiekkasärkät, karit ja muut vaarat. Suorita tarkastukset ja vaadittu huolto huoltotaulukon mukaan. Katso osaa Huolto. Jäätymislämpötiloissa ajo Jos perämoottoriasi tullaan käyttämään tai se ankkuroidaan jäätymislämpötilassa tai sen tuntumassa, pidä perämoottori koko ajan alas kallistettuna niin, että vaihteisto on veden alla. Tämä estää sisään jääneen veden jäätymisen ja vesipumpun tai muiden osien vaurioitumisen. Jos on olemassa mahdollisuus veden jäätymiseen, perämoottori tulee poistaa vedestä ja antaa veden valua pois täydellisesti. Jos perämoottorin ajoakselistoon muodostuu jäätä veden pinnan tasalle, se voi estää veden kierron moottoriin ja aiheuttaa vaurioitumista. Ajo merivedessä tai saastuneessa vedessä Suosittelemme, että huuhdot perämoottorisi sisäiset vesitiehyet puhtaalla vedellä joka kerran suolaisessa tai saastuneessa vedessä ajon jälkeen. Tämä ehkäisee saostumien muodostumisen ja vesitiehyeiden tukkeutumisen. Katso "jäähdytysjärjestelmän huuhtelu" -menetelmää osasta Huolto. Jos pidät veneesi ankkuroituna vedessä, kallista perämoottori niin, että vaihteistokotelo on ulkona vedestä (paitsi jäätymislämpötiloissa) aina, kun se ei ole käytössä. Pese perämoottorin ulkopinta ja huuhtele potkurin pakoputki ja vaihteistokotelo puhtaalla vedellä jokaisen käyttökerran jälkeen. Ruiskuta Mercury Precision tai Quicksilver Corrosion Guard -ainetta moottorin ulkopintaan, sähkölaitteiston osiin ja muihin metallipintoihin kuukausittain (älä ruiskuta syöpymistä ehkäiseviä anodeja, sillä se aiheuttaa anodien toimintakyvyn heikkenemisen). Moottorin totutusajomenettely! VARO Moottorin totutusajon laiminlyönti voi aiheuttaa vakavan moottorivaurion. MOOTTORIN TOTUTUSAJON POLTTOAINESEOS Käytä 25:1 (4 %) bensiini-öljyseosta säiliön ensimmäiseen polttoainetäyttöön. TOTUTUSAJOMENETTELY Vaihtele kaasuasetuksia ensimmäisen ajotunnin aikana. Vältä ajamasta samalla nopeudella yli kahden minuutin ajan ensimmäisenä ajotuntina ja vältä jatkuvaa täyskaasulla ajoa. Moottorin käynnistys Lue ennen käynnistystä käyttöä käsittelevästä osasta käynnistystä edeltävä tarkistuslista, erikoiskäyttöohjeet ja moottorin totutuskäyttömenettely. 23

28 KÄYTTÖ! VARO Älä koskaan käynnistä tai käytä perämoottoriasi (edes hetken ajan), jos vettä ei kierrä vaihteistokotelon vedenottoreikien läpi, jotta estetään vesipumpun vaurioituminen (kuivana käynti) tai moottorin ylikuumeneminen. 1. Laske perämoottori pystysuoraan käyttöasentoon. Varmista, että kaikki jäähdytysveden ottoaukot ovat veden alla. 2. Avaa polttoainesäiliön ilmareikä. ob Avaa polttoaineen sulkuventtiili. ob01062 ob Kiinnitä naru hätäkatkaisimeen. KatsoYleistietoja Narullinen hätäkatkaisin. HUOMAUTUS: Moottori ei käynnisty, ellei narua ole kytketty hätäkatkaisimeen. 24

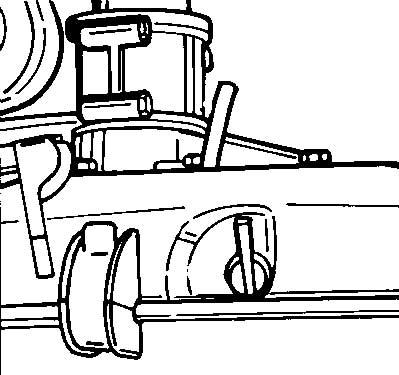

29 KÄYTTÖ STOP ob Jos moottori on kylmä, sulje rikastinvipu siirtämällä se ylös. Laske puoleen väliin moottorin lämmetessä. Laske alas asti auki-asentoon moottorin lämmettyä. 6. Siirrä kaasuvipu käynnistysiasentoon. STOP b a a - Kaasuvipu b - Rikastinvipu ob Vaihdevivulliset mallit Siirrä vaihdevipu vapaalle. ob

30 KÄYTTÖ! VAROITUS Direct Drive -mallit (ei vaihdevipua) Perämoottorin vaihteisto on aina kytkettynä. Älä käynnistä moottoria, jos kaasuvipu on käynnistysasentoa edempänä. Pysy aina istuallasi, kun yrität käynnistää moottoria. Äkkikiihdytys voi aiheuttaa matkustajien tasapainon menetyksen johtaen vakaviin vammoihin tai kuolemaan. 8. Pysy aina istuallasi, kun yrität käynnistää moottoria. Vedä käynnistysnarusta hitaasti, kunnes käynnistin kytkeytyy, nykäise sitten moottorin pyöräyttämiseksi. Anna narun palautua hitaasti. Toista kunnes moottori käynnistyy. ob01066 HUOMAUTUS: Liikaa polttoainetta saaneen moottorin käynnistäminen Siirrä rikastinvipu alas auki-asentoon. Odota 30 sekuntia, pidä kaasuvipu käynnistysasennossa, jatka sitten moottorin käynnistystä vetämällä narusta. 9. Moottorin käynnistyttyä varmista, että vesipumpun ilmaisinaukosta tulee jatkuva vesivirta. TÄRKEÄÄ: Jollei vesipumpun ilmaisinaukosta tule vettä, pysäytä moottori ja tarkista, ovatko jäähdytysveden ottoaukot tukossa. Ellei niissä ole esteitä, se voi osoittaa, ettei vesipumppu toimi tai että jäähdytysjärjestelmässä on tukos. Nämä olosuhteet aiheuttavat moottorin ylikuumenemisen. Tarkastuta perämoottori myyntiliikkeessä. Ylikuumenneen moottorin käyttö aiheuttaa moottorivaurion. Vaihteiden käyttö Vaihdevivulliset mallit Perämoottorissasi on kaksi käytettävää vaihdetta: eteenpäin ja vapaa. Vähennä kaasua joutokäynnille. Kytke perämoottori vaihteelle aina nopealla liikkeellä. ob01067 Moottorin pysäyttäminen ob01057 Vähennä moottorin käyntinopeutta ja paina sammutuskytkintä tai vedä narusta. 26

31 KÄYTTÖ STOP Käynnistys hätätilanteessa ob01068 Jos käynnistysnaru katkeaa tai käsikäynnistin ei toimi, käytä varakäynnistysköyttä (seuraa mukana) ja noudata tätä menettelyä.! VAROITUS Kun käytät varakäynnistysköyttä moottorin käynnistykseen, käynnistyksen joutokäyntinopeusrajoitus ei toimi. Varmista, että säädät moottorin käyntinopeuden hitaalle ja että perämoottorin vaihdevipu on vapaalla, jotta moottori ei käynnisty vaihteen ollessa kytkettynä. Äkkinäinen, odottamaton kiihdytys voi johtaa vakavaan henkilövammaan tai kuolemaan. 1. Sivuvaihteelliset mallit Vaihda perämoottori vapaalle. 2. Poista kolme pulttia ja käynnistinyksikkö. 3. Asenna käynnistimen takakiinnityspultti polttoainesäiliöön. ob01069 TÄRKEÄÄ: Moottorin sammutuskytkimen musta johdin täytyy kytkeä uudelleen, jotta moottori voidaan sammuttaa sillä. 4. Kytke musta johdin takaisin käynnistimen pultilla. 27

32 KÄYTTÖ a b ob01070 a - Pultti b - Musta johdin 5. Aseta käynnistysnarun solmu käynnistimen kuvun loveen ja kääri naru myötäpäivään kuvun ympäri. 6. Vedä käynnistysnarusta moottorin käynnistämiseksi.! VAROITUS Sähköiskun välttämiseksi ÄLÄ kosketa mitään sytytysjärjestelmän osaa, johdotusta tai sytytystulpan johdinta moottoria käynnistettäessä tai sen ollessa käynnissä.! VAROITUS Paljaana oleva vauhtipyörä voi aiheuttaa vakavan henkilövamman. Pidä kädet, hiukset, vaatteet, työkalut ja muut esineet loitolla moottorista sitä käynnistettäessä tai sen käydessä. Älä yritä asentaa käynnistimen asennelmaa tai yläkoppaa paikalleen moottorin ollessa käynnissä. 28

33 HUOLTO Perämoottorin huolto Perämoottorisi pitämiseksi parhaassa mahdollisessa käyttökunnossa on tärkeää, että se tarkistetaan ja huolletaan säännöllisesti huoltotaulukossa annettujen ohjeiden mukaisesti. Kehotamme Sinua vakavasti huoltamaan moottorisi asianmukaisesti oman ja muiden mukana olevien turvallisuuden ja perämoottorin toimintavalmiuden ylläpitämiseksi.! VAROITUS Perämoottorisi huollon laiminlyönti tai yritys suorittaa veneesi huoltotyö ja korjaus tuntematta oikeita turvallisuus- ja korjausmenetelmiä, voi aiheuttaa henkilövamman, kuoleman tai tuotteen vioittumisen. Pidä kirjaa suoritetuista huoltotoimista käsikirjaan liitetyn lokikirjan avulla. Talleta kaikki työlistat ja kuitit. VARAOSIEN VALITSEMINEN PERÄMOOTTORIISI Suosittelemme alkuperäisten Mercury Precision tai Quicksilver vaihto-osien ja aitojen voiteluaineiden käyttöä.! VAROITUS Sellaisen varaosan käyttäminen, tuotteen viottumisen joka ei vastaa alkuperäistä laadultaan tai sopivuudeltaan, voi aiheuttaa vamman, kuoleman tai omaisuuden menetyksen. EPA-päästöt PÄÄSTÖVAHVISTUSTARRA Päästövahvistustarra, josta ilmenevät päästötasot ja päästöihin suoraan liittyvät moottorin tekniset tiedot, kiinnitetään moottoriin valmistusvaiheessa. c d e a - b - c - d - e - a b IDLE SPEED: hp TIMING (IN DEGREES): Standard spark plug: Suppressor spark plug: GAP : cc EMISSION CONTROL INFORMATION This engine conforms to model year EPA regulations for Marine SI engines. Refer to Owner's Manual for required maintenance. Valve Clearance (Cold) mm Joutokäyntinopeus Moottorin teho Ajoitustiedot Suositeltava sytytystulppa ja kärkiväli Venttiilivälys (jos soveltuu) OMISTAJAN VASTUU Intake Exhaust FAMILY: FEL: f - g - h - i - g/kw h f g h i ob01071 Perhenumero Moottoriperheen enimmäispäästötaso Iskutilavuus Valmistuspäivä Omistajan/käyttäjän on huolehdittava moottorin huollosta, jotta päästötasot pysyvät ilmoitettujen standardien vaatimusten mukaisina. Omistaja/käyttäjä ei saa tehdä moottoriin mitään muutoksia, jotka voivat muuttaa tehoa tai sallia päästöjen ylittävän tasot, joiden mukaisiksi moottorin tehdasasetukset on tehty. 29

34 Tarkastus ja huolto-ohjelma ENNEN JOKAISTA KÄYTTÖÄ HUOLTO Tarkista silmämääräisesti, onko polttoainejärjestelmässä vuotoja tai kulumia. Tarkista perämoottorin kiinnitys peräpeiliin. Tarkista, ettei ohjausjärjestelmässä ole hankaavia tai irtonaisia osia. Tarkista, ovatko potkurin siivet vahingoittuneet. JOKAISEN KÄYTÖN JÄLKEEN Huuhtele perämoottorin jäähdytysjärjestelmä, jos venettä on ajettu suolaisessa tai likaisessa vedessä. KatsoJäähdytysjärjestelmän huuhtelu. Pese kaikki suolakertymät pois puhtaalla vedellä suolaisessa vedessä käytön jälkeen. JOKA 100. KÄYTTÖTUNTI TAI KERRAN VUODESSA SEN MUKAAN, KUMPI SATTUU ENSIN Voitele kaikki voitelupisteet. Voitele useammin, jos ajetaan suolaisessa vedessä. KatsoVoitelupisteet. Vaihda sytytystulppa ensimmäisten 100 tunnin tai ensimmäisen vuoden jälkeen. Tarkasta sitten sytytystulppa joka 100 tunnin jälkeen tai kerran vuodessa. Vaihda tulppa tarvittaessa. KatsoSytytystulpan tarkastus ja vaihto. Tyhjennä ja vaihda vaihteistokotelon voiteluaine. KatsoVaihteistokotelon voitelu. Tarkista korroosionsuoja-anodi. Tarkista useammin, jos ajetaan suolaisessa vedessä. KatsoKorroosionsuoja-anodit. Voitele vetoakselin rihlat. 1. Vaihda vesipumpun siipipyörä. 1. Tarkista pulttien, mutterien ja muiden kiinnikkeiden kireys. ENNEN SÄILYTYSTÄ Katso säilytysmenettelyä. KatsoSäilytys -osaa. Yläkopan irrotus ja asennus IRROTUS 1. Avaa kopan molemmilla puolilla olevat salvat. ob Nosta yläkoppa moottorin päältä. 1. Valtuutetun myyjäliikkeen on huollettava nämä kohteet. ob

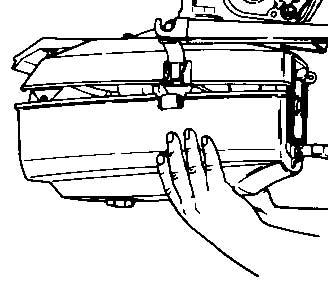

35 ASENNUS HUOLTO 1. Aseta yläkoppa moottorin päälle. Pane kopan takaosa paikalleen ensin, sen jälkeen etuosa. 2. Lukitse salvat kopan kiinnittämiseksi. ob01215 Ulkopinnan huolto Perämoottoriasi suojaa kestävä emalilakkaus. Puhdista ja vahaa se usein veneenpuhdistusaineita ja -vahoja käyttäen. Jäähdytysjärjestelmän huuhtelu Huuhdo perämoottorin sisäiset vesikanavat puhtaalla vedellä aina kun venettä on ajettu suolaisessa, likaisessa tai mutaisessa vedessä. Tämä auttaa estämään jätteiden kertymistä ja sisäisten vesikanavien tukkeutumista. Käytä Mercury Precision tai Quicksilver -lisävarusteena saatavaa huuhtelulaitetta (tai vastaavaa). HUOMAUTUS: Älä anna moottorin käydä jäähdytysjärjestelmää huuhdeltaessa. 1. Irrota tulppa ja tiiviste sekä kierrettävä letkunliitin. 2. Kiinnitä vesiletku letkunliittimeen. Avaa vesihana varovasti ja huuhtele jäähdytysjärjestelmää 3-5 minuuttia. 3. Irrota kierrettävä letkunliitin ja asenna tulppa ja tiiviste takaisin paikoilleen. a ob01216 b a - Letkunliitin b - Tulppa ja tiiviste 31

36 Potkurin vaihto HUOLTO! VAROITUS Jos potkurin akselia pyöritetään moottorin ollessa vaihteella, on mahdollista, että moottori pyörähtää ja käynnistyy. Tällaisen tahattoman moottorin käynnistymisen ja mahdollisen pyörivän potkurin iskusta aiheutuvan vakavan vamman välttämiseksi sytytystulpan johto tulee aina irrottaa potkuria huollettaessa. 1. Irrota sytytystulpan johto, ettei moottori käynnisty. 2. Vaihdevivulliset mallit Siirrä vaihdevipu vapaalle. ob Suorista ja poista sokkanaula. ob01057 ob Vedä potkuri suoraan akselilta. Jos potkuri on juuttunut akseliin eikä lähde irti, pyydä valtuutettua jälleenmyyjää irrottamaan potkuri. ob01218 TÄRKEÄÄ: Jotta potkurin napa ei ruostuisi ja juuttuisi potkuriakseliin kiinni (etenkin suolaisessa vedessä), levitä koko potkuriakseliin aina suositeltua voiteluainetta suositeltavin huoltovälein sekä aina, kun potkuri irrotetaan. 32

37 HUOLTO 5. Levitä potkuriakseliin Quicksilverin tai Mercuryn Precision Lubricants -korroosionsuojarasvaa tai Teflonia sisältävää 2-4-C -voiteluainetta. ob Jos se on irrotettu, työnnä vetotappi potkurin akseliin. 7. Työnnä potkuri akselille varmistaen, että potkurin ura kytkeytyy vetotappiin. 8. Asenna sokkanaula potkurissa olevan reiän läpi ja taivuta se paikallaan pitämiseksi. a b c ob01220 a - Sokkanaula c - Vetotappi b - Potkuri Korroosionsuoja-anodi Perämoottorisi vaihteistokoteloon on asennettu korroosionsuoja-anodi. Anodi auttaa suojaamaan perämoottoria galvaaniselta korroosiolta antaen oman metallinsa syöpyä hitaasti perämoottorin metallien asemesta. Anodi pitää tarkastaa ajoittain, etenkin suolaisessa vedessä, joka kiihdyttää syöpymistä. Tämän korroosiosuojan ylläpitämiseksi vaihda aina anodi, ennen kuin se on täysin syöpynyt. Älä koskaan maalaa anodia tai sivele siihen suojapinnoitusta, koska se heikentää anodin tehokkuutta. ob

38 Sytytystulpan tarkastus ja vaihto HUOLTO! VAROITUS Vältä vakava loukkaantuminen tai kuolema, joka voi aiheutua viallisten sytytystulpan hattujen aiheuttamasta tulipalosta tai räjähdyksestä. Vialliset sytytystulpan hatut voivat päästää kipinöitä. Kipinät voivat sytyttää polttoainehöyryjä moottorikopan alla. Vältä vahingoittamasta sytytystulpan hattuja. Älä käytä mitään teräviä esineitä tai metallisia työkaluja, kuten pihtejä, ruuvitalttaa jne. sytytystulpan hattujen poistossa. 1. Avaa sytytystulpan huoltoluukku. ob Irrota sytytystulppien johdot. Kierrä kumihattuja hieman ja vedä ne irti. ob Irrota sytytystulpat ja tarkasta ne. Vaihda sytytystulppa, jos elektrodi on kulunut tai eristin on karkea, haljennut, kuplinut tai likainen. 4. Aseta sytytystulpan kärkiväli. KatsoYleistietoja Tekniset tiedot. ob ob Puhdista ennen sytytystulppien asentamista lika sytytystulpan istukoista. Asenna tulpat sormikireydelle ja kiristä sitten 1/4 kierrosta tai vääntömomenttiin27 Nm (20 lb. ft.). Moottorin tyhjäkäyntinopeuden säätö 1. Kun vene on sidottu kiinni laituriin, käynnistä moottori ja anna sen lämmetä.

39 HUOLTO 2. Kun perämoottori on eteenpäinvaihteella, alenna moottorin nopeus tyhjäkäynnille. 3. Säädä tyhjäkäyntiruuvia saadaksesi moottorille suositettavan tyhjäkäyntinopeuden. KatsoYleistietoja Tekniset tiedot. ob01223 Voitelupisteet 1. Voitele seuraavat osat Quicksilverin tai Mercuryn Precision Lubricants 2-4-C with Teflon -voiteluaineella tai Special Lubricant 101 -voiteluaineella. Ohjauskitkan säätö Voitele kierteet. ob01224 Kääntörunko Poista neljä (4) pulttia ja takasuojus sekä voitele sisällä olevat muoviholkit. Kallistuspuikko ob
