1 TUTKIMUSRAPORTTI Rauhalan koulu Mällinkatu 1A KOTKA Työ nro T14054 Kotka Insinööri Studio Oy OY INSINÖÖRI STUDIO, TORNATORINTIE 3, PL 25, KOTKA PUH

2 T14054 Tutkimusraportti 1 (24) Rauhalan koulu, Kotka SISÄLLYSLUETTELO 1 TUTKIMUKSEN PERUSTIEDOT KOHTEEN PERUSTIEDOT JA TAUSTA HAVAINNOT, JOHTOPÄÄTÖKSET JA TOIMENPITEET Alapohja Rakennetyyppi Havainnot ja mittaukset kohteessa Johtopäätökset Toimenpide-ehdotukset Ulkoseinät: kellarikerros Rakennetyypit Havainnot ja mittaukset kohteessa Johtopäätökset Toimenpide-ehdotukset Ulkoseinät: 1 krs Rakennetyypit Havainnot ja mittaukset kohteessa Johtopäätökset Väliseinät: kellarikerros Havainnot kohteessa Johtopäätökset Toimenpide-ehdotukset Välipohja Havainnot kohteessa Johtopäätökset Toimenpide-ehdotukset Ilmanvaihtokoneiden toiminta ja hygienia, ilmamäärät Havainnot ja mittaukset kohteessa Johtopäätökset Toimenpide-ehdotukset Rakennuksen painesuhteet Havainnot ja mittaukset kohteessa Johtopäätökset Toimenpide-ehdotukset Sisäilman kuidut Havainnot ja mittaukset kohteessa Johtopäätökset Toimenpide-ehdotukset Lämpökuvaus Muut sisäilmaan vaikuttavat tekijät Johtopäätökset Toimenpide-ehdotukset YHTEENVETO LIITTEET... 24

3 T14054 Tutkimusraportti 2 (24) Rauhalan koulu, Kotka TUTKIMUKSEN PERUSTIEDOT Tutkimuksen tilaaja Sirpa Aalto, isännöitsijä puh tai Kotkan kaupungin tilapalvelu Kauppakatu 3 A 3. krs KOTKA Tutkijat Antti Ahola, rakennetekniikka Otto Koski, rakennetekniikka Johanna Lampinen, IV, sisäilman olosuhteet Timo Mielo, IV Yhteyshenkilö kohteessa Kai Lindgren, kiinteistönhoitaja puh Tutkimuksen kuvaus Tutkimuksessa selvitettiin Rauhalan koulun kellarikerroksen ja esikoulun tilojen sisäilmaan vaikuttavia tekijöitä. Tutkimuksen tavoitteena oli selvittää rakennuksen riskirakenteita ja niiden kuntoa. Tutkimusten perusteella annetaan ehdotuksia jatkotoimenpiteiksi. Tutkimusajankohta ja menetelmät Tutkimus Menetelmä/Laitteet Ajankohta Ilmanvaihtokoneiden ja kanaviston puhtauden määritys Visuaalinen tarkastus ja Rakennuksen painesuhteiden Jatkuva seuranta, paine-erolähetin , mittaus ja dataloggeri Tinytag. Hetkelliset mittaukset, Swema 3000 Ilmanjaon tarkastaminen Savukokeet, savukone TinyCX Rakenteiden kunnon Visuaalinen tarkastus, selvittäminen rakenneavaukset ja materiaalinäytteenotto* Merkkiainemittaukset Kosteuskartoitus Sisäilman kuitupitoisuus Ilmanvaihdon kuidut Ilmamäärämittaukset Ilmanvaihdon hygienia Lämpökuvaus *näytteet on analysoitu Työterveyslaitoksella 5 % vetykaasu, Inficon Sensistor XRS9012 vetyvuodonilmaisin Pintakosteudenilmaisin Tramex Moisture Encounter Mineraalivillakuitunäytteenotto keräysmaljalta, 2 viikon laskeumaaika. Mineraalivillakuitunäytteen keräys suodatinkankaalle päätelaitteelta, 2 päivän keräysaika. Pistokoeluontoinen mittaus, huonekohtaisesti päätelaitteilta. Mittalaitteena Swema Mikrobinäytteenotto ilmanvaihtojärjestelmän pinnoilta.* Rakenteiden lämpökuvaus lämpökameralla Flir B ja

4 T14054 Tutkimusraportti 3 (24) Rauhalan koulu, Kotka KOHTEEN PERUSTIEDOT JA TAUSTA Kohde ja osoite Rauhalan koulu Mällinkatu 1 A, Kotka Rakennuksen käyttötarkoitus Koulurakennus Kiinteistönhoito Kotkan kaupunki Rakentamisvuosi 1956 Kerrosluku 3 Pääasiallinen runkomateriaali Pilari-palkkirunko. Alapohja on maanvarainen betonilaatta. Kuvaus iv-järjestelmistä Tiloissa on koneellinen tulo- ja poistoilmanvaihto. Piirustukset - Pohjapiirustukset - Rakennekuvat - IV-kuvat vuodelta 2000 ja 2011, esikoulun ilmanvaihtokuvat puuttuvat Taustaa Rakennuksen kellarikerroksessa on esiintynyt poikkeavaa hajua ja tiloissa on koettu oireita. Esikoulun tiloissa on esiintynyt poikkeavaa, mahdollisesti viemärin hajua, joka kulkeutuu suljettuna olevan keittiön tiloista. Tutkimuksessa otetut materiaalinäytteet eivät suoraan kuvaa nykyistä sisäilman laatua. Tässä raportissa terveyshaitalla tarkoitetaan terveydensuojelulain 1 mukaan ympäristöstä tai olosuhteista johtuvaa sairautta tai sairauden oiretta. Lain tarkoittamana terveyshaittana pidetään myös altistumista terveydelle haitalliselle aineelle tai olosuhteelle siten, että sairauden tai sen oireiden ilmeneminen on mahdollista.

5 T14054 Tutkimusraportti 4 (24) Rauhalan koulu, Kotka HAVAINNOT, JOHTOPÄÄTÖKSET JA TOIMENPITEET 3.1 Alapohja Rakennetyyppi Monitoimitila pintamateriaalit (vinyylilaatta) 2 mm - pintalaatta betoni 70 mm - kevytsora 100 mm - muovi - pohjalaatta betoni ei mitattu Siivoojien sosiaalitila pintamateriaalit (vinyylilaatta) 2 mm - pintalaatta betoni 70 mm - valupaperi - kevytsora 100 mm - bitumi - pohjalaatta betoni ei mitattu Tekninen työ vaneri 10 mm - pontattu lauta 30 mm - kevytsora 100 mm - bitumi 2 mm - pohjalaatta betoni ei mitattu Havainnot ja mittaukset kohteessa Monitoimitilan 055, siivoojien sosiaalitilojen 046 ja teknisen työn 052 alapohjaan tehtiin rakenneavauksia, joista havainnoitiin lattiarakenteita. Maanvastaisen lattian lämmöneristeenä on pohjalaatan päällä 100 mm kevytsoraa. Siivoojien sosiaalitilojen 046 alapohjan rakenneavauksessa pintalaatan ja kevytsoraeristeen välissä olevassa valupaperissa havaittiin maakellarimainen homeen haju. Monitoimitilan 055 alapohjan rakenneavauksessa ei havaittu poikkeavaa hajua. Eristekerroksesta mitattiin hetkellinen kosteus, joka oli mittaushetkellä 20,4 C ja RH 51 %. Sisäilman olosuhteisiin (21,1 C ja RH 21 %) verrattuna eristekerroksessa on korkeampi suhteellinen kosteus, joka viittaa maaperän aiheuttamaan kosteusrasitukseen. Tilan sisäänkäynnin viereisessä seinässä, lattian ja seinän rajapinnassa, havaittiin kosteuden aiheuttamia vaurioita. Jalkalistan alta leikattiin pala lasikuitutapettia, josta havaittiin

6 T14054 Tutkimusraportti 5 (24) Rauhalan koulu, Kotka tapetin alla olevissa tasoitteissa homeille tyypillistä hajua. Oven kohdalla lattiassa havaittiin pintakosteuden osoittimella poikkeavaa kosteuden nousua. Teknisen työn luokan 052 lattian rakenneavauksesta todettiin olevan betonilaatan päältä koolattu puulattia. Vanerin ja lattialautojen alla eristeenä on käytetty kevytsoraa. Rakenneavauksesta ei havaittu poikkeavaa hajua Kellarin kosteuskartoitus Johtopäätökset Kellarin lattioiden kosteuskartoitus on liitteenä 2. Kartoituksessa havaittiin poikkeamia huoneiden 046, 061, 062 ja 055 oviaukkojen kohdalla, lisäksi WC:n 073 ja pukuhuoneen 078 lattioissa havaittiin poikkeavaa kosteutta. Pukuhuoneen 078 lattiapinnoitteena käytetty muovimatto irtoili paikoittain ylösnoston osalta. Tilan 046 lattiarakenteessa pintalaatan alla oleva valupaperi on vaurioitunut rakennusaikaisen kosteuden vaikutuksesta. Alapohjan olosuhteet eristekerroksessa ovat voineet olla sellaiset, että orgaanien aines (paperi ja epäpuhtaudet) ovat vaurioituneet liiallisen kosteuden vaikutuksesta. Tilan 055 alapohjarakenteessa ei havaittu poikkeavaa hajua. Väliseinän ja lattian rajapinnassa havaittu vauriojälki viittaa maaperästä kapillaarisesti kulkeutuvaan kosteuteen, sillä seinä on kantava ja ulottuu perustuksille asti. Oviaukon kohdalla havaitut kosteuspoikkeamat viittaavat perustuksilta pinnoitteen alle kulkeutuvaan kosteuteen. Kevytsoran tiedetään sisältävän epäpuhtauksia, jonka takia mikrobikasvu materiaalissa on mahdollista kosteissa (>75 RH %) olosuhteissa. Alueilla, missä kapillaarinen kosteus pääsee kulkeutumaan pohjalaatan eristetilaan, voi kevytsoraeristeessä esiintyä vaurioita. Luokkien oviaukkojen kohdalla havaitut kosteuspoikkeamat viittaavat perustuksilta pinnoitteen alle kulkeutuvaan kosteuteen. Betonin korkea kosteus pinnoitteen alapuolella saattaa aiheuttaa pinnoitteessa ja/tai liimassa reaktioita, joista vapautuu haihtuvia orgaanisia yhdisteitä (VOC). VOC-yhdisteet aiheuttavat tunkkaista epämiellyttävää hajua. Kastumisen seurauksena lattiapinnoitteissa alkanut hajoamisprosessi, ei yleensä lakkaa vaikka lattiapinnoitteen alusta ajan saatossa kuivuisi. Niiden tiedetään aiheuttavan samankaltaisia ärsytysoireita, kuin homevaurioiden. Myös mikrobikasvu pinnoitteen ja betonin välissä on mahdollista. Pukuhuoneen 078 ja WC:n 073 lattiapinnoitteena päältä pintakosteudenosoittimella mitattu kosteus on todennäköisesti peräisin kantavilta seinälinjoilta. Maaperän kosteus nousee rakenteessa ja kertyy tiiviin pinnoitteen alle. Lisäksi kosteus irrottaa seinälle jalkalistaksi nostetun maton alustastaan.

7 T14054 Tutkimusraportti 6 (24) Rauhalan koulu, Kotka Toimenpide-ehdotukset Kevyt korjaus: Alapohjan läpiviennit, laatan reuna-alueet, kantavien seinälinjojen lattialiitokset ja muut ilmavuotopaikat tulee tiivistää ilmatiiviiksi. Ilman kulkeutuminen alapohjasta sisätiloihin tulee estää. Kosteuspoikkeamien alueilta tulee poistaa pinnoitteet ja rakenteet puhdistaa epäpuhtauksista. Kynnysten kohdalla uusien pinnoitteiden tulee olla kosteutta läpäiseviä. Lisäksi kevytsorakerrokseen suositellaan asennettavaksi erillinen radonpoisto, jolla eristekerros alipaineistetaan huoneilmaan nähden. Tiivistyskorjausten onnistuminen tulee aina varmentaa merkkiainemittauksin. Raskas korjaus: Alapohjarakenne puretaan ja puhdistetaan vaurioalttiista materiaalista sekä rakenteet uusitaan kosteusteknisesti toimiviksi. 3.2 Ulkoseinät: kellarikerros Rakennetyypit Kellariseinään tehtiin rakenneavauksia 8 kappaletta, joista havainnoitiin rakennetta. Eristeistä otettiin materiaalinäytteitä mikrobianalyysiä varten, analyysivastaus on liitteenä 3. Lisäksi kellariseinän tiiveyttä tarkasteltiin merkkiainemittauksen avulla. Kellariseinä - maalattu rappaus 30 mm - poltettu tiili 130 mm - mineraalivilla 70 mm - bitumi - betoni ei mitattu - ulkopuolella patolevy (kadun puolella) Kellarinseinä pilarin kohdalla - maalattu rappaus 30 mm - lastuvillalevy 50 mm - bitumi - betoni ei mitattu - ulkopuolella patolevy (kadun puolella) Havainnot ja mittaukset kohteessa Huone 046

8 T14054 Tutkimusraportti 7 (24) Rauhalan koulu, Kotka Huoneen 046 ulkoseinän rakenneavauksista havaittiin voimakas ilmavirta sisälle. Seinän eristetilasta välittyi maakellarimainen homeen haju. Ulkopuolella sokkelin pinnassa, syöksytorven kohdalla, oli havaittavissa sadeveden aiheuttamaa tummumista. Huoneen 046 maanvastaisen seinän materiaalinäytteissä, lämmöneristeenä käytetyssä mineraalivillassa, esiintyi runsaasti vaurioitumiseen viittaavia mikrobeja ja mikrobeja, joiden tiedetään aiheuttavan terveyshaittaa (Streptomyces ja A.versicolor) Huone 055 Huoneen 055 ulkoseinän rakenneavauksesta havaittiin voimakas ilmavirta sisälle kun tilan oma ilmanvaihtokone oli pois päältä (tila muuttuu alipaineiseksi). Molemmista rakenneavauksista välittyi sisälle maakellarimainen homeen haju. Rakenneavauksista mitattiin eristetilan hetkelliset olosuhteet. Seinän eristetilassa, alareunassa, oli enemmän kosteutta (19,2 oc ja RH 48 %) kuin ikkunan alla, ylempänä seinässä (19,7 oc ja RH 33 %). Mittaushetkellä eristetilan kosteus ei ollut kriittisellä tasolla. Merkkiainemenetelmällä arvioitiin huoneen 055 ulkoseinärakenteen tiiveyttä. Merkkiaine laskettiin ulkoseinärakenteen eristetilaan. Huoneen ilmanvaihdon ollessa normaalitilassa (päällä) ei merkkiaineen havaittu kulkeutuvan merkittävissä määrin korvausilman mukana eristekerroksesta huonetilaan. Tilan ilmanvaihdon ollessa pois päältä ja muun talon ilmanvaihdon ollessa päällä, havaittiin merkkiaineen kulkeutuvan sisäilmaan vuotoilmareittien kautta korvausilman mukana ulkoseinän ja lattian rajasta, väliseinän ja ulkoseinän liitoksesta sekä ikkunapenkin ja ikkunankarmin liitoksesta. Tekninen työ 052/053 Teknisen työn 052 ulkoseinän rakenneavauksista havaittiin voimakas ilmavirta sisälle ilmanvaihdon ollessa normaalitilassa. Seinän eristetilasta ei havaittu poikkeavaa hajua. Toisesta rakenneavauksesta, lähellä lattiaa, mitattiin eristetilan hetkellinen olosuhde, jonka todettiin olevan normaalilla tasolla (20,0 C ja RH 29 %). Teknisen työn 052/053 maanvastaisen seinän materiaalinäytteissä, lämmöneristeenä käytetyssä mineraalivillassa, esiintyi runsaasti vaurioitumiseen viittaavia mikrobeja ja mikrobeja, joiden tiedetään aiheuttavan terveyshaittaa (Streptomyces ja A. sydowii). Analyysivastaus on liitteenä 3. Merkkiainemenetelmällä arvioitiin teknisen työn 053 ulkoseinärakenteen tiiveyttä. Merkkiaine laskettiin ulkoseinärakenteen eristetilaan. Huoneen ilmanvaihdon ollessa normaalitilassa (päällä) merkkiaineen havaittiin kulkeutuvan korvausilman mukana eristekerroksesta huonetilaan lattian ja seinän rajasta sekä ikkunapenkin ja seinän liitoksesta. Purunpoiston ollessa päällä merkkiaineen havaittiin kulkeutuvan ulkoseinän eristetilasta lattiaan jolloin merkkiainelaitteisto antoi signaalin myös lattiavanereiden saumoista.

9 T14054 Tutkimusraportti 8 (24) Rauhalan koulu, Kotka Johtopäätökset Sisäpuolelta eristetty maanvastainen tiili-villa-betoni ulkoseinä on ns. riskirakenne. Talvikaudella tiili/betoniseinän sisäpinnan ja eristyksen rajalla voi tapahtua kosteuden tiivistymistä (vesihöyryn tiivistyminen). Rajapinnalle tiivistynyt kosteus kertyy mineraalivillaan vaurioittaen sitä pitkällä aikavälillä. Bitumisivelynä tehty sisäpuolinen vedeneristys ei pysy pitkäaikaisesti kiinni tai tiiviinä, koska betonista irtoaa kosteuden vaikutuksesta suoloja ja kalkkia jolloin bitumisively irtoaa paikoitellen kosteimmista kohdista. Kosteuden vaikutuksesta rikkoutunut sokkelin sisäpuolinen bitumisively ei toimi vedeneristeenä, jolloin ulkopuolinen kosteus pääsee läpäisemään rakenteen ja aiheuttaa vaurioita lämmöneristeissä. Sokkelin ulkopintaan (kadun puolelle) on asennettu patolevy välisenä aikana, jonka jälkeen ulkopuolisen kosteuden kulkeutuminen eristetilaan on vähentynyt. Jos eristeet ovat jo vaurioituneet, ei patolevytys poista aikaisemmin syntynyttä ongelmaa. Ilmanvaihdon toiminnan vaikutus sisäilman kosteuteen on suuri. Otettujen näytteiden ja havaintojen perusteella kellarikerroksen maanvastaisten ulkoseinärakenteiden lämmöneristeessä esiintyy kosteusvaurioita. Merkkiainemittauksessa havaittiin ilmayhteys eristetilasta sisälle tutkituissa tiloissa. Vaurioituneista lämmöneristeistä epäpuhtaudet voivat kulkeutua ilmavirtauksien mukana sisäilmaan, tilojen ollessa alipaineisia Toimenpide-ehdotukset Korjausvaihtoehtoina ovat maanvastaisten seinärakenteiden purku sokkelipinnalle ja seinärakenteen uudelleen rakentaminen kosteusteknisesti toimivaksi rakenteeksi tai seinärakenteiden tiivistys, joka on väliaikainen korjaus. Purkuvaihtoehdossa seinä puretaan betonipinnalle asti, jolloin vaurioituneet eristeet ja bitumi poistetaan ja rakenne korjataan kosteusteknisesti toimivaksi. Tämä vaihtoehto on varmin tapa poistaa ongelma. Tiivistyskorjauksessa maanvastaiset seinärakenteet ja rakenneliittymät tiivistetään ilmatiiviiksi. Sisäpintojen tiiviys on tärkeää, jotta seinäeristeiden epäpuhtaudet eivät pääse heikentämään sisäilman laatua, eikä sisäilman kosteus kulkeudu ulkoseinärakenteisiin. Muurattujen ulkoseinien tiivistys on haasteellista. Väliaikaisena toimenpiteenä ilmeisimmät vuotoilmareitit tulee tiivistää. Näitä ovat mm. - ikkunakarmien liitos/rajapinta ulkoseinään - lattian ja ulkoseinän liitos - pilarin ja ulkoseinän liitokset - kaikki halkeamat ja läpiviennit Tiivistyskorjausten onnistuminen tulee aina varmentaa merkkiainemittauksin.

10 T14054 Tutkimusraportti 9 (24) Rauhalan koulu, Kotka Ulkoseinät: 1 krs Rakennetyypit Tiivistyskorjausten yhteydessä tulee rakennukseen järjestää hallittu korvausilman saanti. Paras vaihtoehto on asentaa ulkoseinään esimerkiksi sähkölämmitteinen Mobair-korvausilmaventtiili, joka ei aiheuta vedontunnetta. 1 kerroksen ulkoseiniin tehtiin rakenneavauksia 5 kappaletta, joista havainnoitiin rakennetta. Eristeistä otettiin materiaalinäytteitä mikrobianalyysiä varten, analyysivastaus on liitteenä 3. Tilojen 107, 109 ja 134 ulkoseinärakenne pilarien välissä, ikkunan alla - maalattu lasikuitutapetti - rappaus 30 mm - poltettu tiili 130 mm - mineraalivilla (tuulettumaton) 50 mm - poltettu tiili - rappaus tilan 134 ulkoseinällä Pilarien kohdalla ja tilojen 107 ja 109 ulkoseinällä ei ole ulkopuolista rappausta. Esikoulun leikkihuone (vanha henkilökunnan ruokailu) sisäpihan puoleinen ulkoseinä on massiivitiiliseinä. Esikoulun leikkihuone 132 (vanha henkilökunnan ruokailu) päätyseinä - tiili - villa (tuulettumaton) - tiili Havainnot ja mittaukset kohteessa Esikoulun tilan 132 päätyseinän rakenneavauksesta havaittiin seinärakenteen lämmöneristeen olevan kiinni ulkopuolisessa muurauksessa (eristetila on tuulettumaton tai heikosti tuulettuva). Lämmöneristeet näyttivät hyväkuntoisilta, eikä rakenneavauksesta välittynyt sisälle poikkeavaa hajua. Eristeestä otettiin materiaalinäyte mikrobianalyysiä varten, analyysivastaus on liitteenä 3. Näytteessä ei esiintynyt viitettä vauriosta. Rakenne on kuitenkin ns. riskirakenne, jossa eristetilan olosuhteet pahenevat jos rakennetta lämmöneristetään sisäpuolelta. Rakenteen vaurioituminen pitkällä aikavälillä on mahdollista. Tilojen 107,109 ja 134 ulkoseinän eristetilasta havaittiin ilmavirta sisätiloihin. Uloimmaisessa tiilimuurauksessa kiinni olevissa lämmöneristeissä oli havaittavissa tummumista, mikä voi johtua kosteuden vaikutuksesta tai ilmavuodoista rakenteessa. Eristeistä otettiin materiaalinäytteitä

11 T14054 Tutkimusraportti 10 (24) Rauhalan koulu, Kotka Johtopäätökset mikrobianalyysiä varten, analyysivastaus liitteenä 3. Näytteissä ei esiintynyt viitteitä vauriosta. Rakenne on kuitenkin ns. riskirakenne, jonka vaurioituminen pitkällä aikavälillä on mahdollista. Huoneiden 134 ja 107 ulkoseinäeristeistä otetuissa materiaalinäytteissä esiintyi niukasti sädesieniä (Streptomyces), jotka ovat voineet kulkeutua ulkoilmasta eristetilaan tai olla viite alkavasta vaurioista rakenteessa. Esikoulun tilojen 109, 107 ja 134 ulkoseinä on tiili-villa-tiili seinä, jonka eristetila on tuulettumaton. Tällainen rakenne on ns. riskirakenne. Lämmöneriste on altis rakenteeseen tunkeutuvan sadeveden ja sisäpuolisen kosteuden aiheuttamille vaurioille. Kastuessaan eristetilan kuivuminen on hidasta. Ulkopuolinen rappaus kuitenkin parantaa rakenteen vedenpitävyyttä ja tekee siitä tiiviimmän verrattuna puhtaaseen tiilipintaan. Tilojen oikean käyttötarkoituksen ja ilmanvaihdon toiminnan vaikutuksesta sisäilman kosteuskuorma on pysynyt matalana, jonka takia seinärakenne ei ole vaurioitunut pitkällä aikavälillä. Esikoulun leikkihuone 132 (vanha henkilökunnan ruokailu) päätyseinä on myös ns. riskirakenne. Ulkoseinä on kuitenkin rakennettu eri aikaan kuin koulurakennus. Seinärakenteen lämmöneristeet eivät ole materiaalinäytteen perusteella tällä hetkellä vaurioituneet, mutta pitkällä aikavälillä vaurioituminen on mahdollista. Analyysivastausten perusteella ensimmäisen kerroksen (esikoulun) ulkoseinien eristeissä ei esiinny kosteusvaurioita. 3.4 Väliseinät: kellarikerros Havainnot kohteessa Johtopäätökset Tilan 055 sisäänkäynnin viereisessä seinässä, lattian ja seinän rajapinnassa, havaittiin kosteuden aiheuttamia vaurioita. Jalkalistan alta leikattiin pala lasikuitutapettia, josta havaittiin tapetin alla olevissa tasoitteissa homeille tyypillistä hajua. Oven kohdalla lattiassa havaittiin pintakosteuden osoittimella poikkeavaa kosteuden nousua. Lisäksi seinätasoitteesta otettiin pala koeputkeen, josta suoritettiin kosteusmittaus ns. koepalamenetelmällä. Seinätasoite oli poikkeavan kostea (21,1 C RH 75 %). Väliseinärakenne on kantava, joka lähtee perustusten päältä. On todennäköistä, että maaperän kosteus nousee kapillaarisesti rakenteessa ja kertyy tiiviin jalkalistan/lasikuitutapetin alle. Seinätasoite oli mittaushetkellä poikkeavan kostea. Kosteus oli sellaisella tasolla, että pitkällä aikavälillä tasoitteiden vaurioituminen on mahdollista Toimenpide-ehdotukset

12 T14054 Tutkimusraportti 11 (24) Rauhalan koulu, Kotka Välipohja Kosteuden vaikutuksesta vaurioituneet väliseinäpinnat ja tasoitteet poistaa. Pinnat tulee puhdistaa tiili/betonipinnalle asti. Perustuksille ulottuvien seinärakenteiden tulee olla vesihöyryä läpäiseviä lähellä lattialiitosta. Rakenne: - pinnoite (muovimatto) 2 mm - tasoite - pintalaatta (betoni) 40 mm - askelääni eriste (min.villa) 20 mm - Kanta betonilaatta - palkisto (betoni) Havainnot kohteessa Johtopäätökset Esikoulun tiloissa 134 ja 107 havaittiin pintalaatan alla olevan ns. askeläänieristekerros, joka on mineraalivillaa. Rakenneavauksista ei havaittu välittyvän poikkeavaa hajua sisäilmaan. Eristeestä otettiin materiaalinäyte mikrobianalyysiä varten. Analyysivastaus on liitteenä 3. Näytteessä ei esiintynyt viitteitä vauriosta. Esikoulun tilassa 132 (vanha henkilökunnan ruokailu) ei välipohjarakenteessa havaittu erillistä eristekerrosta, vaan rakenne oli umpibetonia. Havaintojen ja välipohjan eristeestä otetun materiaalinäytteen perusteella ei tilan 107 välipohjarakenteessa esiinny kosteuden aiheuttamia vaurioita. Jos ensimmäisen kerroksen tiloissa on sattunut vesivahinkoja tai muita vesivuotoja, on mahdollista, että eristekerros on paikoittain vaurioitunut. Tällaista tietoa ei kiinteistönhoitajalta tai käyttäjiltä kuitenkaan saatu Toimenpide-ehdotukset Tarvittaessa välipohjaeristeen nykykunnon tarkempi kartoitus. 3.6 Ilmanvaihtokoneiden toiminta ja hygienia, ilmamäärät Havainnot ja mittaukset kohteessa Kiinteistössä on useita ilmanvaihtokoneita. Ilmanvaihtokoneet palvelualueineen on listattu taulukkoon 1. Koneiden huollosta vastaa koulun kiinteistönhoitaja. Suodattimet vaihdetaan 2 kertaa vuodessa. Kolmessakymmenessä luokkahuoneessa on tilakohtainen, lämmöntalteenotolla ja suodatuksella varustettu tulo-poistoilmanvaihtokone vuodelta Esikoulun tiloissa on pieni asuntokäyttöön tarkoitettu

13 T14054 Tutkimusraportti 12 (24) Rauhalan koulu, Kotka ilmanvaihtokone ja keittiön tiloja palvelee ilmanvaihtokone vanha TK1. Esikoulun 2. kerroksen toimistotiloissa ei ole ilmanvaihtoa. Keittiön ja esikoulun ilmanvaihtokuvia ei ollut tämän tutkimuksen yhteydessä käytettävissä. Liikuntasalille, bänditilalle ja yleisille tiloille on omat ilmanvaihtokoneet. TAULUKKO 1: Rauhalan koulun ilmanvaihtokoneet ja niiden palvelualueet Kone Palvelualue TK1 vanha Keittiö PF3 Keittiön liedet PF4 Keittiön astianpesu TK1/PK1 Ruokala TK2/PK2 Yleiset tilat PF 2.2 Likaiset tilat TK3/PK3 Bänditila TK4/PK4 Pienliikunta /sos.tilat PF 4.2 WC:t TK5/PK5 Liikuntasali TK6/PK6 Liikuntasalin tehostus PF 8 Tekninen työ, puruimuri TK/PK Luokat TK/PK Luokat 058 ja 059 TK/PK Luokat 061 ja 062 TK/PK 134, 136 ja 137 Luokat 134, 136 ja 137 TK/PK 151, 152 ja 154 Luokat 151, 152 ja 154 TK/PK Luokat TK/PK Luokat TK/PK Luokat Ilman jakautumista tiloissa testattiin merkkisavun avulla. Näkyvää valkoista savua laskettiin tuloilman päätelaitteen eteen ja seurattiin savun liikettä tilassa. Ilmamääriä mitattiin pistokoeluonteisesti koulun tiloista Mittauspöytäkirja on liitteenä 6. Ilmanvaihtojärjestelmän hygieniaa tarkasteltiin visuaalisesti, koneita avaamalla ja pinnoilta otetuilla mikrobinäytteillä. Mikrobinäytteitä otettiin siivoushenkilökunnan taukotilasta 045 ja luokista 062 ja 162. Keittiö 007 Keittiön ilmanvaihtoa palvelee vanhempi tulo-poistoilmakone TK1/PK1 vuodelta 1993 ja se sijaitsee 2. kerroksen ilmanvaihtokonehuoneessa keittiön yläpuolella. Keittiön iv-kuvat ovat muutoskuvia vuodelta Koneen suodattimet vaihdetaan 2 kertaa vuodessa. Kone on ikäisekseen siistissä kunnossa, mutta kuivuneita vesijälkiä oli havaittavissa koneen alla konehuoneen lattialla (liite 1, kuva 16). Kiinteistönhoitajan mukaan sadevesiä pääsee tietyllä tuulen suunnalla ja nopeudella kulkeutumaan raitisilmakammioon asti. Raitisilmakammiossa on viemäröinti.

14 T14054 Tutkimusraportti 13 (24) Rauhalan koulu, Kotka Äänenvaimennusosa oli pölyinen ja saattaa toimia sisäilman mineraalikuitulähteenä (liite 1, kuva 17). Keittiön ilmamääriä ei mitattu. Yleiset tilat, esim. ilmanvaihtokoneh. 043, aula 044, siivoojien sos.tila 045 Yleisien tilojen, kuten käytävien ja portaikkojen ilmanvaihtoa palvelee tulopoistoilmakone TK2/PK2 vuodelta 2000 ja se sijaitsee kellarikerroksen ilmanvaihtokonehuoneessa 043. Koneen valmistaja on PM-Luft ja ilmamäärä on +/ l/s. Koneen suodattimet (F7) vaihdetaan 2 kertaa vuodessa. Kone on visuaalisesti arvioiden siistissä kunnossa (liite 1, kuva 10). Raittiin ilman sisäänotto on yhteinen bänditilan koneen TK/PK3 kanssa ja säleikkö sijaitsee koulun sisäänkäynnin luona (liite 1, kuva 11). Tuloilmakanavan ulkopinnalla oli nähtävissä kuivuneita vesijälkiä (liite 1, kuva 12). Ilmamääriä mitattiin siivoushenkilökunnan taukotilasta 046, suihkusta 047, wc:stä 048 ja varastosta 054. Tilojen poistoilmaventtiilit pitivät kovaa ääntä. Mittausten perusteella poistoilmamäärä on 50 % suunniteltua suurempi, tulo sen sijaan 75 % suunniteltua pienempi. Tilat ovat voimakkaasti alipaineiset. Ilmanvaihtokoneen TK2 palvelualueelta otettiin siivoojien taukotilasta mikrobinäyte suoraviljelynä kasvatusalustalle. Analyysivastaus on liitteenä 9. Poistoilmakanavasta otetussa näytteessä oli niukkana kasvuna useita eri lajisia kosteusvaurioon viittaavia mikrobeita ja sädesieniä, joita ei tuloilmakanavasta otetuissa näytteissä havaittu. Poistoilmakanavan mikrobinäytteessä on osin samoja mikrobeja, joita esiintyi rakennemateriaaleista otetuissa näytteissä. Bänditila 050 Bänditilan ilmanvaihtoa palvelee tulo-poistoilmakone TK3/PK3 vuodelta 2000 ja se sijaitsee kellarikerroksen ilmanvaihtokonehuoneessa 043. Koneen valmistaja on PM-Luft ja ilmamäärä on +/- 500 l/s. Koneen suodattimet (F7) vaihdetaan 2 kertaa vuodessa. Kone on visuaalisesti arvioiden siistissä kunnossa, mutta kanavistossa on nähtävissä kuivuneita vesijälkiä (liite 1, kuva 13). Raittiin ilman sisäänotto on yhteinen yleisten tilojen koneen TK/PK2 kanssa. Tilan ilmamääriä ei mitattu. Kimmon luokka 051 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK051, joka sijaitsee äänieristettynä ja koteloituna käytävällä. Koneen ilmamäärät ovat +/-200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskelle. Tilassa on opettajanpöydän puoleisessa päässä 4 poistoa (URH). Mittausten perusteella tilan ilmamäärät ovat hieman suunnitteluarvoja pienemmät, mutta sallitun poikkeaman rajoissa.

15 T14054 Tutkimusraportti 14 (24) Rauhalan koulu, Kotka Monitoimitila 058 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK058, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Kone on visuaalisesti arvioiden siistissä kunnossa (liite 1, kuva 14). Tuloilma tuodaan reikäkanavilla ROL-200 tilan oleskelupäätyyn (liite 1, kuva 15). Tilassa on oleskelupäädyssä 2 poistoa (URH) ja keittiön päädyssä liesikupu. Savukokeiden perusteella tuloilma jää oleskelupäädyn puolelle, eikä sekoitu oleskelualueelle. Ilmamäärämittausten perusteella tilan tulo- ja poistoilma on 50 % suunnitteluarvoa pienempi. Opettajien työhuone 059 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK059, joka sijaitsee äänieristettynä ja koteloituna viereisessä monitoimitilassa 055. Koneen ilmamäärät ovat +/-100 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavalla ROL-200 ulkoseinän viereen. Tilassa on 2 poistoa (URH) sisäänkäynnin vieressä. Savukokeiden perusteella tuloilma leviää tuloilman päätelaitteilta hyvin hitaasti muualle huoneeseen, eikä siten aiheuttane vetoa. Ilmamäärämittausten perusteella tilan tulo- ja poistoilma on suunnitteluarvojen mukainen. Luokka 061 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK061, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 180 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 3 poistoa (URH). Savukokeiden perusteella tuloilma kääntyy valaisimista suoraan opettajan paikalle ja kulkeutuu sen jälkeen hyvin hitaasti muualle luokkatilaan. Saattaa aiheuttaa vetohaittaa nykyiseen opettajan työpisteeseen. Tilan ilmamääriä ei mitattu. Luokka 062 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK062, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 150 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Savukokeiden perusteella tuloilma jakaantuu tasaisesti ja vedottomasti koko luokan alueelle. Käyttäjän mukaan ilmanvaihdon säädön jälkeen tilan ilmanlaatu on heikentynyt, mutta veto-ongelmat loppuneet. Mittausten perusteella tilan ilmamäärät ovat hieman suunnitteluarvoja pienemmät, mutta sallitun poikkeaman rajoissa.

16 T14054 Tutkimusraportti 15 (24) Rauhalan koulu, Kotka Luokan 062 ilmanvaihtokoneesta otettiin mikrobinäyte suoraviljelynä kasvatusalustalle. Analyysivastaus on liitteenä 9. Poistoilmakanavasta otetussa näytteessä oli niukkana kasvuna kosteusvaurioon viittaavia mikrobeita, joita ei tuloilmakanavasta otetuissa näytteissä havaittu. Esikoululuokka 133, entinen henkilökunnan ruokailuhuone Kiinteistönhoitajan mukaan tilan ilmanvaihtoa palvelee keittiön tulopoistoilmanvaihtokone TK1/PK1 vuodelta Se sijaitsee 2. kerroksen ilmanvaihtokonehuoneessa keittiön yläpuolella. Keittiön ilmanvaihtokuvat ovat muutoskuvia vuodelta 2011 ja niissä ei näy kanavointeja esikoulun tiloihin. Ilmanvaihtokoneen äänenvaimennusosista epäiltiin irtoavan mineraalivillaa sisäilmaan ja tuloilman kuitupitoisuus mitattiin suodatinkankaalta tuloilman päätelaitteelta. Keräysaika suodattimelle oli 3 päivää. Mittausten perusteella tuloilmassa on kuituja 0,03 kpl/m 3. Työterveyslaitoksen suosituksen mukaan pitoisuudet alle 1 kpl/m 3 eivät edellytä toimenpiteitä. Kuitujen irtoaminen riippuu ilman nopeudesta ja materiaalien iästä. Tuloilma tuodaan kolmella vanhalla tuloilman päätelaitteella (KT-S?) tilan keskelle. Tilassa on 3 poistoa (KSO?). Rakennusmääräyskokoelman D2 mukaan päiväkotien lepohuoneiden ilmamäärän tulisi olla 6 l/s, henkilö tai 2,5 l/s, m 2. Tilan pinta-alan ollessa 37 m 2 tulisi tuloilmamäärän olla 93 l/s. Tilan tuloilmamääräksi mitattiin n. 40 l/s. Mittausten perusteella tilan ilmamäärät ovat 50 % suunnitteluarvoja pienemmät. Luokassa on kylmä ja lämpökameralla tarkasteltiin ulkoseinärakennetta ulkoilman lämpötilan ollessa 0 o C. Eristepuutteita ei lämpökameralla havaittu. Esikoulun muut tilat Tilan ilmanvaihtoa palvelee pieni tulo-poistoilmanvaihtokone, joka sijaitsee esikoulun opetustilan kaapissa. Koneen kuntoa ei tarkastettu. Koneelta lähteviksi ilmamääriksi mitattiin +28 /-42 l/s. Ilmanvaihtosuunnitelmia ei ollut käytettävissä, mutta ilmamäärä on todennäköisesti riittämätön. Tilat ovat n. 71 m 2 ja esikoulun leikkihuoneiden mitoitusvirralla tuloilmamääräksi saadaan 71 m 2 x 2,5 l/s, m 2 = 177,5 l/s. Luokka 136, iltapäiväkerho Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK136, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan tuloilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Poistoilmamäärä on 46 % suunnitteluarvoa pienempi.

17 T14054 Tutkimusraportti 16 (24) Rauhalan koulu, Kotka Luokka 151, tekstiilityö Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK151, joka sijaitsee äänieristettynä ja koteloituna käytävän puolella. Koneen ilmamäärät ovat +/-200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 21 % suunnitteluarvoa pienempi. Luokka 154 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK154, joka sijaitsee äänieristettynä ja koteloituna varastossa 155. Koneen ilmamäärät ovat +/-200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 23 % suunnitteluarvoa pienempi. Luokka 158, kuvaamataito Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK158, joka sijaitsee äänieristettynä ja koteloituna varastossa 156. Koneen ilmamäärät ovat +/-200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 22 % suunnitteluarvoa pienempi. Luokka 161 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK161, joka sijaitsee äänieristettynä ja koteloituna käytävän puolella. Koneen ilmamäärät ovat +/-200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 21 % suunnitteluarvoa pienempi. Mittausten aikana tilan tuloilmapuhallin sammuu poistoilmapuhaltimen jäädessä päälle. Tila muuttuu alipaineiseksi ja luokan ovi alkaa viheltää. Lisäksi oven avaaminen hankaloituu. Tuloilmapuhaltimen pysähtyminen saattaa johtua ilmanvaihtokoneen huurtumisenestoautomatiikasta. Luokka 162

18 T14054 Tutkimusraportti 17 (24) Rauhalan koulu, Kotka Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK162, joka sijaitsee äänieristettynä ja koteloituna käytävän puolella. Koneen ilmamäärät ovat +/-200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Tilan ilmamääriä ei mitattu. Tilan tuloilmapuhallin sammuu poistoilmapuhaltimen jäädessä päälle. Tila muuttuu alipaineiseksi ja luokan ovi alkaa viheltää ja oven avaaminen hankaloituu. Tuloilmapuhaltimen pysähtyminen saattaa johtua ilmanvaihtokoneen huurtumisenestoautomatiikasta. Tutkimusten yhteydessä nostettiin esilämmityksen lämpötilaa +8 o C:een, jotta huurtumiseneston ei tarvitsisi käynnistyä yli -5 o C:een ulkolämpötiloilla. Luokan 162 ilmanvaihtokoneesta otettiin mikrobinäyte suoraviljelynä kasvatusalustalle. Analyysivastaus on liitteenä 9. Poistoilmakanavasta otetussa näytteessä oli niukkana kasvuna kosteusvaurioon viittaavia mikrobeita, joita ei tuloilmakanavasta otetuissa näytteissä havaittu. Luokka 201 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK201, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan ilmamäärät ovat hieman suunnitteluarvoja pienemmät, mutta sallitun poikkeaman rajoissa. Luokka 203 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK203, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 21 % suunnitteluarvoa pienempi. Luokka 205 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK205, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman

19 T14054 Tutkimusraportti 18 (24) Rauhalan koulu, Kotka suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 21 % suunnitteluarvoa pienempi. Luokka 208 Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK208, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 21 % suunnitteluarvoa pienempi. Luokka Johtopäätökset Tilan ilmanvaihtoa palvelee tulo-poistoilmanvaihtokone TK/PK211, joka sijaitsee äänieristettynä ja koteloituna ko tilassa. Koneen ilmamäärät ovat +/- 200 l/s. Koneen kuntoa ei tarkastettu. Tuloilma tuodaan reikäkanavilla ROL-200 tilan keskivaiheille. Tilassa on 4 poistoa (URH). Mittausten perusteella tilan poistoilmamäärä on hieman suunnitteluarvoja pienempi, mutta sallitun poikkeaman rajoissa. Tuloilmamäärä on 23 % suunnitteluarvoa pienempi. Tarkastetut ilmanvaihtokoneet ovat ikäisessään kunnossa. Ilmanvaihtojärjestelmässä havaituilla mahdollisilla kuitulähteillä ei ole merkittävää vaikutusta sisäilman laatuun. Mikrobinäytteiden perusteella poistoilmajärjestelmässä esiintyy pieniä määriä mikrobeja, jotka eivät ole sisäilmalle tyypillisiä. Mikrobit saattavat olla peräisin rakenteista, kiinteistön käytöstä tai korjauksista. Luokkien tuloilmakoneiden automatiikassa havaittiin toimintahäiriöitä, jotka aiheuttavat luokkien alipaineistumisen ja ääniongelmia. Ilmamäärämittausten perusteella osassa tiloja ilmamäärät poikkesivat suunnitelluista. Kuivuneita vesijälkiä havaittiin 2. kerroksen vanhassa konehuoneessa ja kellarikerroksen konehuoneessa Toimenpide-ehdotukset Veden/lumen pääsyä ilmanvaihtokoneisiin seurataan ja tarvittaessa tuloilman sisäänottojen sääsuojausta parannetaan. Tuloilmakoneiden automatiikkaa säädetään. Kiinteistön ilmamäärät säädetään.

20 T14054 Tutkimusraportti 19 (24) Rauhalan koulu, Kotka Rakennuksen painesuhteet Havainnot ja mittaukset kohteessa Rakennuksen painesuhteita mitattiin hetkellisenä mittauksena ulkoilmaan nähden , ja Mittaustulokset on esitetty taulukossa 2. TAULUKKO 2: Hetkelliset paine-erot Kerros Tila/huone Paine-ero Paine-ero viereiseen tilaan (Pa) ulkoilmaan (Pa) Kellari Keittäjien pukuhuone Teknisen työn luokka käytävään , kun kohdepoistot päällä Monitoimitila käytävään 087 Kirjavarasto (klo 15.30) -4 käytävään 087 (klo 15.30) Opettajien työhuone käytävään 087 Luokka käytävään 087 Luokka käytävään 087 Tuulikaappi Ruokasali Kellarin käytävä krs Esikoulun aula pieneen opetustilaan koulun käytävään 103 Esikoululuokka keittiön yhdyskäytävään 176 IP-kerhon luokka Yhdyskäytävä keittiöön wc:hen 119 Hetkellisten paine-eromittausten perusteella tilat ovat alipaineiset ulkoilmaan nähden. Teknisen työn luokassa mitattiin paine-eroksi ulkoilmaan nähden - 23 Pa, kun kohdepoistot käynnistettiin. Luokka- ja esikoulutilat olivat pääsääntöisesti ylipaineisia tai tasapainossa ympäröiviin käytävätiloihin nähden. Poikkeuksena kellarikerroksen kirjavarasto, jossa on pelkkä poisto. Paine-eron vaihteluita seurattiin ulkovaipan yli noin viikon ajan neljästä eri tilasta, eri ilmansuuntiin. Seurannan keskeisimmät tulokset on esitetty taulukossa 3. Seurantakäyrät ovat liitteenä 5. TAULUKKO 3: Paine-eroseurannan tulokset Tila Koko seurantajakson min (Pa) Koko seurantajakson max (Pa) Koko seurantajakson keskiarvo (Pa) Keittiön pukuhuone Monitoimitila Luokka Esikoululuokka

21 T14054 Tutkimusraportti 20 (24) Rauhalan koulu, Kotka Johtopäätökset Paine-eroseurannan perusteella päiväsaikaiset paine-erot olivat vaihtelevia, yö- ja ilta-ajan painesuhteet alipaineisia. Keittiön pukuhuoneen 023 paine-ero ulkoilmaan on klo Pa, aamuyöstä klo Pa ja päiväsaikaan vaihteleva välillä Pa. Klo paine-ero tasaantuu -17 Pascaliin. Keittiön työaika on n. klo Paine-eroseurannan perusteella esikoululuokan 132 paine-ero ulkoilmaan on yöaikaan -3 ja iltaisin n. klo Pa. Klo paine-ero vaihtelee välillä Esikoulun wc-tiloissa 176 on esiintynyt viemärin hajua, joka todennäköisesti johtuu voimakkaan alipaineen kuivattamasta lattiakaivosta ja keittiöstä kulkeutuvasta ilmasta. Lattiakaivo on teipattu hajun leviämisen ja kaivon kuivumisen estämiseksi. Mittausten perusteella tilat ovat reilusti alipaineiset. Mitä suurempi alipaine, sitä suurempi korvausilmamäärä tulee tiloihin rakenteiden epätiiveyskohdista. Teknisen työn purunpoisto lisää tilan alipaineisuutta. Paine-eron päiväsaikainen vaihtelu johtuu todennäköisesti luokkakohtaisten ilmanvaihtokoneiden automatiikasta (läsnäolotunnistin) ja ulko-ovien tiheästä avaamisesta Toimenpide-ehdotukset 3.8 Sisäilman kuidut Rakenteellisten tutkimusten ja havaintojen perusteella kellarikerroksen tilakohtaiset paine-erot tulee säätää lähelle tasapainoa (0 Pa) haitallisten ilmavuotojen ehkäisemiseksi. Teknisen työn luokkaan on järjestettävä hallittu korvausilma purunpoiston käytön ajaksi. Seuraavan ilmanvaihtojärjestelmän puhdistuksen yhteydessä säädetään muiden kerrosten tilakohtaiset paine-erot lähemmäs 0 Pa Havainnot ja mittaukset kohteessa Sisäilman mineraalivillakuituja mitattiin 6 eri pisteestä 2 viikon laskeumanäytteestä. Näytteenoton perusteella Työterveyslaitoksen viitearvo 0,2 kuitua/cm 2 ei ylity missään mittauspisteessä. Näytteenottopaikat on esitetty liitteessä 2. Analyysivastaus on liitteenä 7. Kuituja mitattiin myös ilmanvaihtojärjestelmästä esikoululuokasta 133, jota oletettavasti palvelee vanha keittiön kone TK1. Työterveyslaitoksen suosittelema raja-arvo tuloilman kuitupitoisuudelle on 1,0 kuitua/m 3. Esikoululuokasta otetussa näytteessä kuituja oli vain 0,03 kuitua/m 3, joten

22 T14054 Tutkimusraportti 21 (24) Rauhalan koulu, Kotka Johtopäätökset raja-arvo ei ylity. Analyysivastaus on liitteenä 8. Näytteenottopaikka on esitetty liitteessä 2. Teknisen työn luokassa oli alakattoon asennettu akustointilevyjä, joiden havaittiin olevan monin paikoin rikkinäisiä. Lisäksi ilmanvaihto puhaltaa kanavista ylöspäin kohti alakattoa, akustointilevyjä kohti. Kuitumittausten perusteella ilmanvaihtojärjestelmässä ei esiinny sisäilman kuituja. Mineraalivillaa on käytetty vanhassa keittiön tuloilmakoneessa ja tilojen akustoinnissa. Kun kuitupitoisuus ylittää viitearvon, saattaa kuiduista aiheutua silmien, ihon ja ylähengitysteiden ärsytysoireita herkimmille. Teknisen työn tiloissa alakatossa olevista akustointilevyistä voi irrota mineraalivillakuituja, jotka saattavat aiheuttaa ärsytysoireita tilojen käyttäjille Toimenpide-ehdotukset 3.9 Lämpökuvaus Teknisen työn luokan akustointilevyjen poistaminen ja uusiminen ominaisuuksiltaan kestävimmiksi. Rakenteiden lämpökuvauksella pyrittiin selvittämään lämmöneristeiden puutteita esikoulun kylmässä tilassa 132/133 ja kellarikerroksen ilmavuotoja rakenteista sisäilmaan. Lämpökuvauksen olosuhteet on esitetty taulukossa 4. TAULUKKO 4: Lämpökuvausolosuhteet Painesuhteet Kuvattavat tilat alipaineiset Pa Sisäilman lämpötila 21,0 o C Ulkoilma lämpötila 0 o C Säätila ulkona Aurinkoinen Pilvisyys (0..8) Pilvetön (0) Tuulen suunta ja nopeus Itätuuli 8 m/s Lämpökuvauksella havaittiin erilainen ulkoseinärakenne esikoulun kylmän luokan osalla (liite 10, kuvat 1 ja 2). Sisäpuolelta kuvattuna lämpötilaeroja oli havaittavissa ikkunanpuitteissa ja uuden ja vanhan rakenteen rajapinnassa. Ilmavuotoja havaittiin kellarin käytävän katon tarkastusluukusta, oviraoista ja ilmanvaihtokoneiden tarkastusluukkujen liitoksista (liite 10, kuvat 3-4, 7-8 ja 11-12). Kosteuden nousua oli nähtävissä maanvastaisissa seinärakenteissa (liite 10, kuvat 5-6, 9-10 ja 13-14).

23 T14054 Tutkimusraportti 22 (24) Rauhalan koulu, Kotka Muut sisäilmaan vaikuttavat tekijät Johtopäätökset Esikoulun tiloissa, varsinkin tilassa 132 havaittiin voimakas viemärin haju. Keittiön tilat olivat poissa käytöstä ja tiloissa oli aistittavissa viemärin yms. voimakasta pahaa hajua. Keittiön tiloissa on esikoulun vaatteidenkuivatuskaappeja, jotka ovat käytössä. Esikoulun ja keittiön tilat ovat erotettu käytävällä 176 kevyellä väliseinällä, joka on auki yläosasta. Käytävä on erotettu esikoulun tiloista kevyellä ovella joka auki alaosasta. Käytävältä 176 on käynti wc-tiloihin, joita esikoulu käyttää. Keittiön ja esikoulun tilat ovat ilmastollisesti yhteydessä toisiinsa. Havaintojen perusteella painesuhteiden vaikutuksesta ilmaa kulkeutuu keittiöstä esikoulun tiloihin. Tutkimusten jälkeen esikoulun ja vanhan keskuskeittiön välinen käytävä ja wc on poistettu käytöstä. Käyttäjien mukaan hajuhaitta on tämän jälkeen poistunut. Keskuskeittiö oli mittauksissa Pa alipaineinen ulkoilmaan nähden ja -2 Pa portaikkoon nähden. Vanhan keskuskeittiön tiloissa havaittiin ilmanlaatu huonoksi mm. kuivuneitten viemäreitten takia. Alipaineisuus on kuivattanut myös esikoulun wc:n lattiakaivon ja esikoulun tiloihin on aiheutunut hajuhaittaa. Esikoulun ja vanhan keskuskeittiön välisen käytävän ja wc:n poistaminen käytöstä on auttanut ja hajuhaittaa ei tämän jälkeen ole esikoulun tiloissa 1. kerroksessa enää esiintynyt Toimenpide-ehdotukset Mikäli hajuhaittaa esiintyy, varmistetaan keskuskeittiön alipaineisuus ja painesuhteet ympäröiviin tiloihin. 4 YHTEENVETO Taulukoissa 5 ja 6 on esitetty tämän tutkimuksen keskeiset tulokset lyhyenä yhteenvetona. TAULUKKO 5. Keskeisimmät tulokset rakenneosittain ja suositeltavat toimenpiteet. TUTKIMUKSET KESKEISIMMÄT TULOKSET SUOSITELTAVAT TOIMENPITEET Alapohja - Alapohja ns. kaksoislaatta, jossa eristeenä kevytsora - Rajakohtien tiivistys tai rakenteen kokonaan - Pintalaatan alla käytetty valupaperi uusiminen on vaurioitunut kosteuden - Pinnoitteiden

24 T14054 Tutkimusraportti 23 (24) Rauhalan koulu, Kotka Ulkoseinä 1 krs. vaikutuksesta - kevytsora on myös mahdollinen epäpuhtauksien lähde - Kantavilla seinälinjoilla/oviaukoissa havaittiin kosteuspoikkeamia pinnoitteen alla - Tiili-villa-tiili ulkoseinärakenne on ns. riskirakenne. Ulkopuolinen rappaus parantaa rakenteen vedenpitävyyttä - Tutkimushetkellä ei materiaalinäytteiden perusteella seinäeristeissä esiintynyt vaurioita vaihtaminen kosteutta läpäiseväksi alueilla, joilla havaittiin kosteuspoikkeamia - Rakenne huomioiden sisäpintojen ja rajakohtien tiivistys Kellariseinä - Sisäpuolelta mineraalivillalla eristetty maanvastainen seinä on kosteusteknisesti ns. riskirakenne. - Materiaalinäytteiden ja havaintojen perusteella eristeissä esiintyi kosteusvaurioita - Ilmayhteys sisäilmaan tilojen ollessa alipaineisia - Kosteus nousee paikoittain kantavia seinärakenteita pitkin ylös - Ensisijaisesti rakenteen purkaminen ja uusiminen kosteusteknisesti toimivaksi rakenteeksi - Rakenteen tiivistäminen (tilapäinen korjaus) - Kantavien väliseinärakenteiden alaosien puhdistus ja pinnoitus kosteutta läpäisevillä tasoitteella ja maalilla Keittiö/esikoulu - Keittiön sisäilma kulkeutuu esikoulun tiloihin - Keittiössä aistittiin voimakas viemärin haju Sisäilman kuidut - Teknisen työn luokan alakaton akustointilevyjen havaittiin olevan monin paikoin rikkinäisiä. Mineraalivillakuidut voi aiheuttaa tilojen käyttäjille ärsytysoireita - Ilmanvaihtojärjestelmän kuitulähteet vähäisiä - Mikäli hajuhaitat jatkuvat, tulee vanhan keskuskeittiön painesuhteet ympäröiviin tiloihin säätää - Akustointilevyjen poistaminen ja uusiminen ominaisuuksiltaan kestävimmiksi TAULUKKO 6. Keskeisimmät tulokset: ilmanvaihto ja painesuhteet TUTKIMUKSET KESKEISIMMÄT TULOKSET SUOSITELTAVAT TOIMENPITEET Ilmanvaihto - Tarkastetuissa ilmanvaihtokoneissa ei havaittu merkittäviä puutteita - Veden/lumen pääsyä ilmanvaihtokoneisiin - Ilmamäärät eivät vastaa suunnitteluarvoja kaikissa tiloissa. seurataan ja tarvittaessa tuloilman sisäänottojen - Kahdessa iv-konehuoneessa (2. k ja kellarin 043) havaittiin kuivuneita sääsuojausta parannetaan. vesijälkiä - Ilmamäärät säädetään

25 T14054 Tutkimusraportti 24 (24) Rauhalan koulu, Kotka Pieniä määriä kosteusvauriomikrobeja poistoilmajärjestelmässä kanaviston puhdistuksen yhteydessä. Painesuhteet - Kellarin tilat alipaineisia - Kellarin tilakohtaiset paine-erot säädetään lähemmäs tasapainotilaa - Teknisen työn luokkaan on järjestettävä hallittu korvausilma purunpoiston käytön ajaksi. Lämpökuvaus - Esikoulun kylmän luokan rakenteet vaihtelevat - Kellarin käytävälle vuotaa ilmaa välipohjasta - Maanvastaisessa ulkoseinärakenteessa on kosteusvaurioita - Lisälämpöä esikoululuokkaan - Mikä on välipohjan ilmavuotojen vaikutus? - Maanvastaisten seinärakenteiden korjaus 5 LIITTEET Oy Insinööri Studio Rakentamisen palvelut Antti Ahola Johanna Lampinen RI AMK ins. AMK, RTA H/Rakter 019/05 Liite 1 Liite 2 Liite 3 Liite 4 Liite 5 Liite 6 Liite 7 Liite 8 Liite 9 Liite 10 Valokuvat Näytteenottopaikat Analyysivastaus materiaalien mikrobeista Menetelmäkuvaukset Paine-eroseurantakäyrät Ilmamäärien mittauspöytäkirja Analyysivastaus sisäilman kuiduista Analyysivastaus ilmanvaihtojärjestelmän kuiduista Analyysivastaus ilmanvaihtojärjestelmän mikrobeista Lämpökuvat ja niitä vastaavat valokuvat

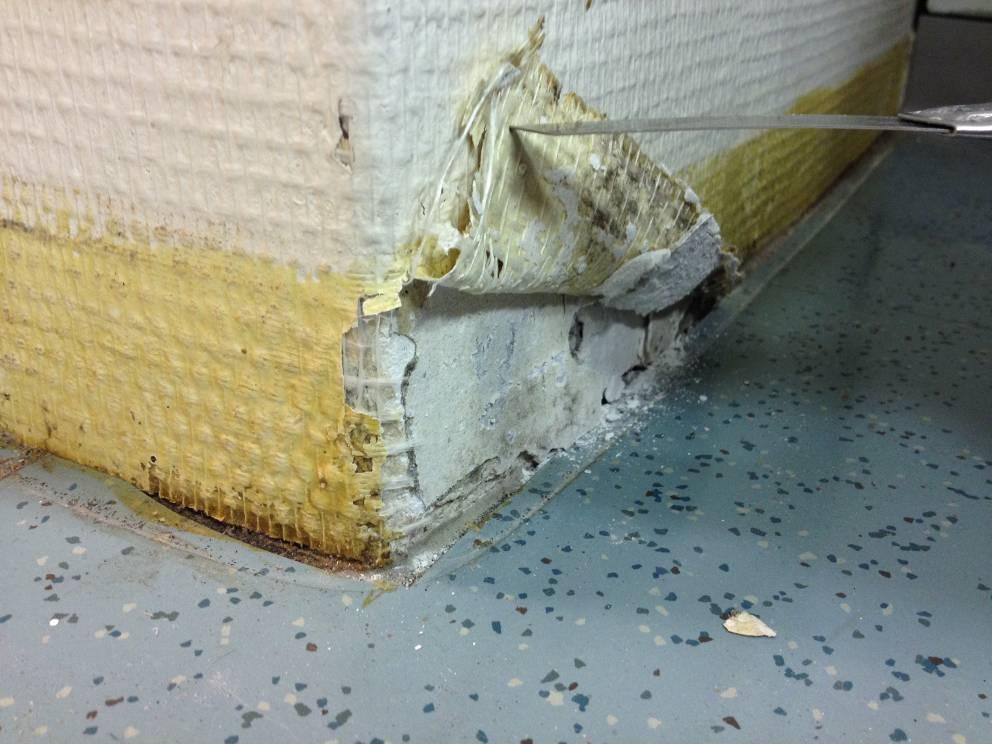

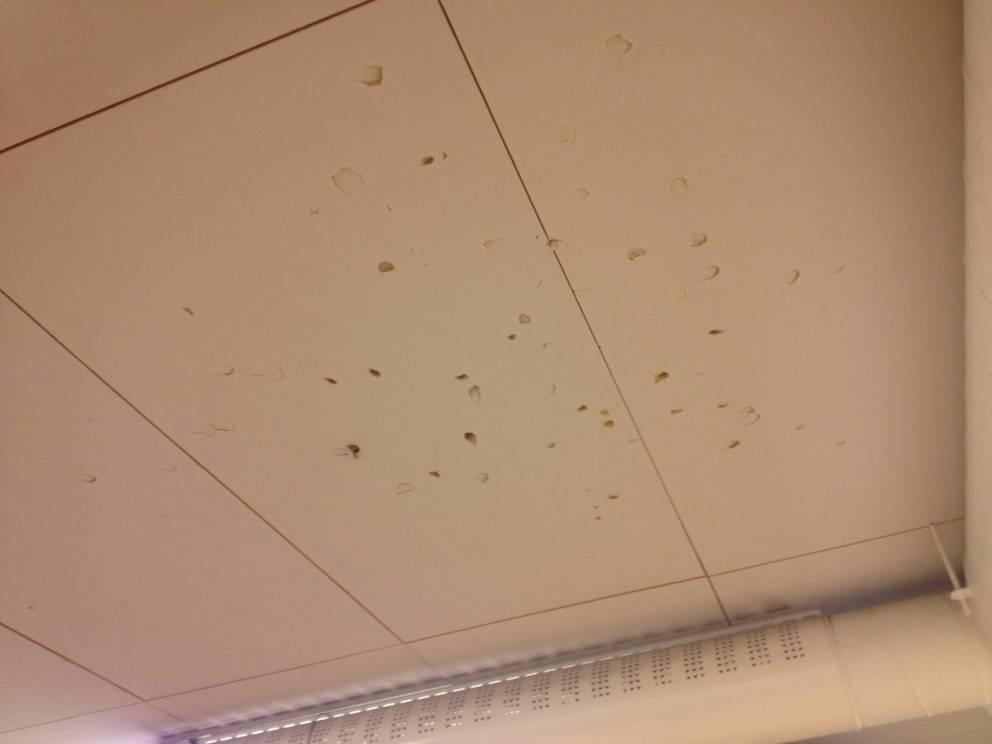

26 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 1/9 Kuva 1: Tilan 055 kantavan väliseinän ja lattian rajapinnassa kosteuden aiheuttamia jälkiä. Kuva 2: Teknisen työn luokan alakaton akustointilevyt ovat monin paikoin rikkinäisiä.

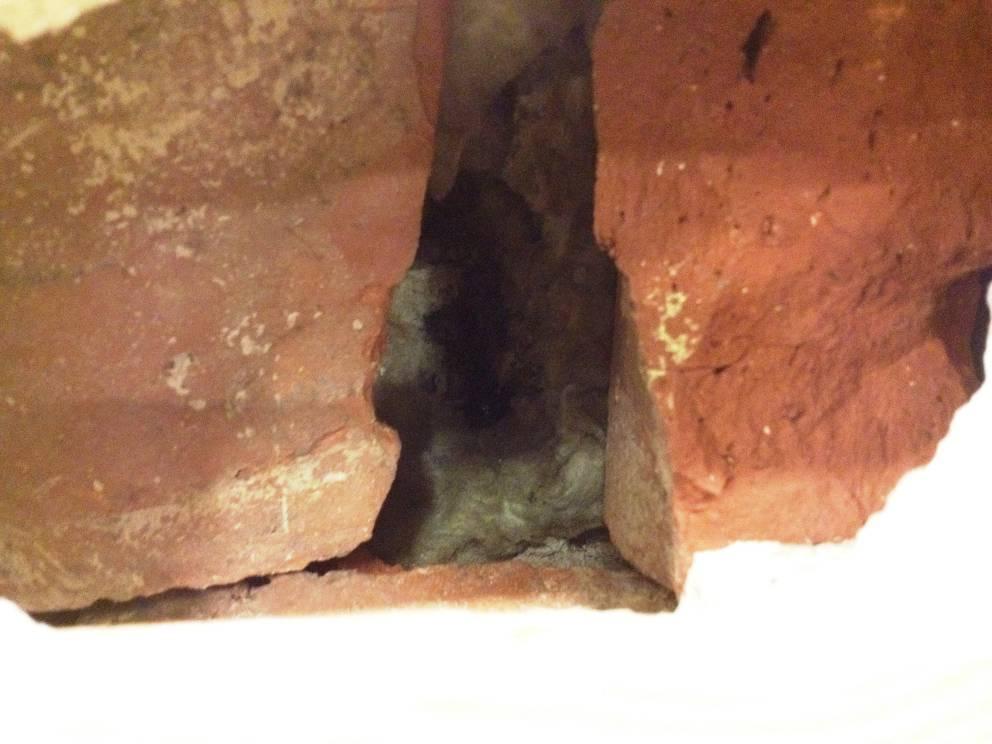

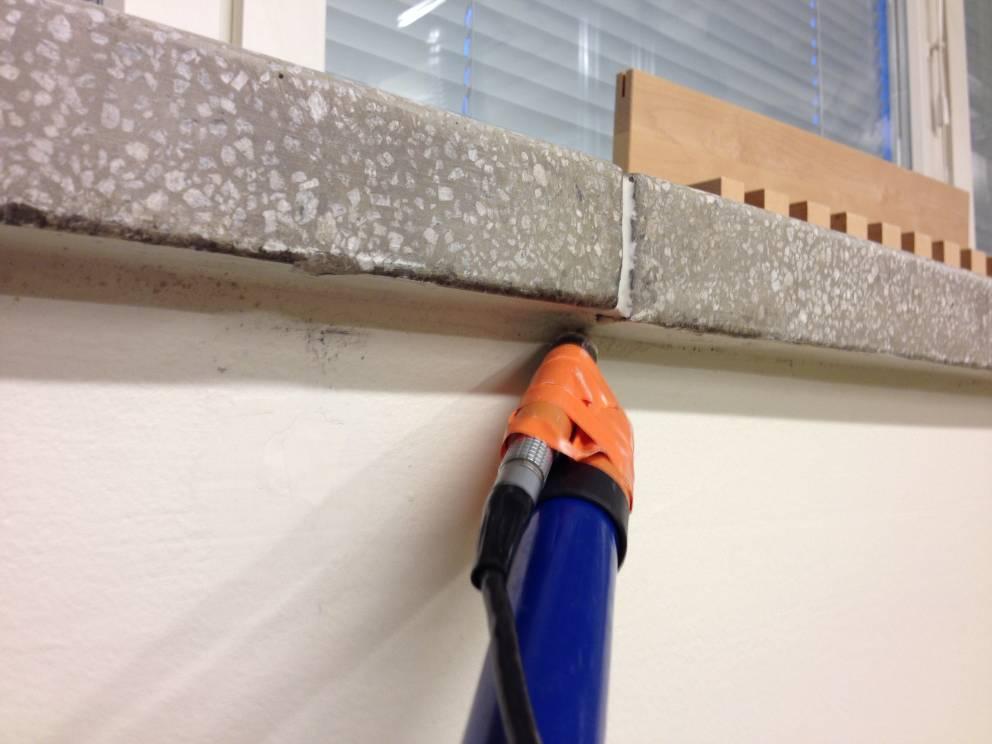

27 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 2/9 Kuva 3: Kellarin maanvastaisen seinän eristeenä on käytetty mineraalivillaa. Kuva 4: Merkkiainekokeet, kellariseinä, tekninen työ. Tyypillinen vuotoilmareitti, ikkunapenkin ja seinän rajakohta.

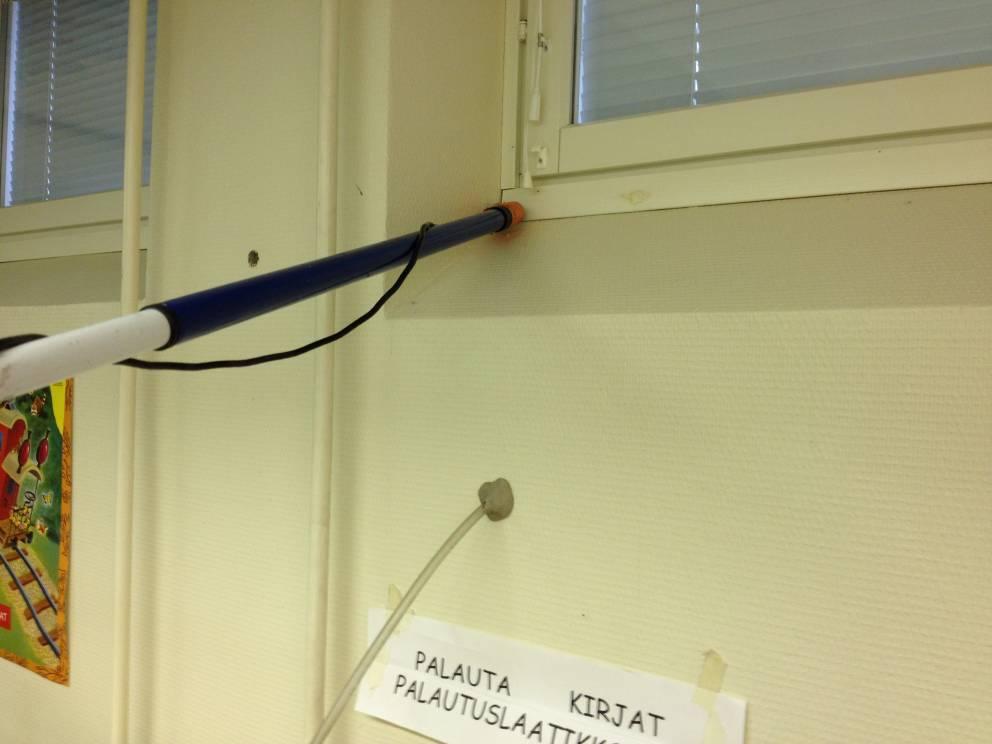

28 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 3/9 Kuva 5: Merkkiainekokeet, kellariseinä, tekninen työ. Tyypillinen vuotoilmareitti, ulkoseinän ja lattian rajakohta. Kuva 6: Merkkiainekokeet, kellariseinä, monitoimitila 055. Tyypillinen vuotoilmareitti, ikkunapenkin ja ikkunakarmin rajakohta.

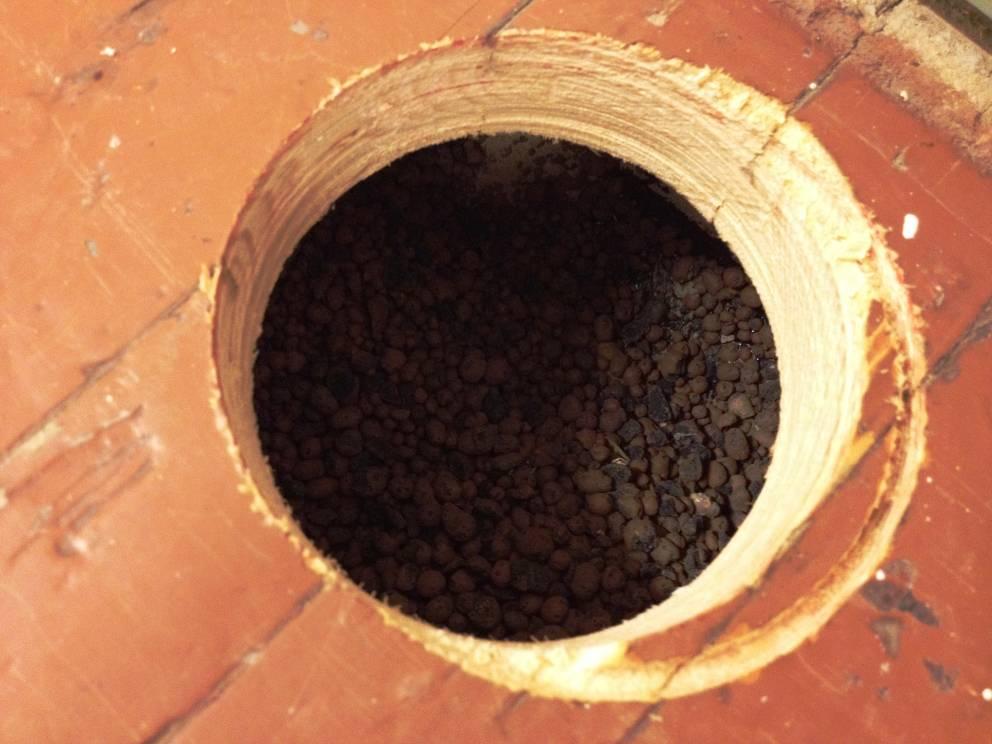

29 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 4/9 Kuva 7: Teknisen työn alapohjarakenteen avaus. Lattiassa eristeenä kevytsora. Kuva 8: Ensimmäisen kerroksen ulkoseinän rakenneavaus. Seinän lämmöneristeet ovat tuulettumattomassa tilassa.

30 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 5/9 Kuva 9: Keittiön ja esikoulun tilat erottava väliseinä. Oven alla on rako ja seinän yläosassa reikä.

31 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 6/9 Kuva 10: TK2 raitisilmapellissä pientä ruoste-/likatäplää. Kuva 11: TK2 ja TK3 raittiin ilman sisäänotto.

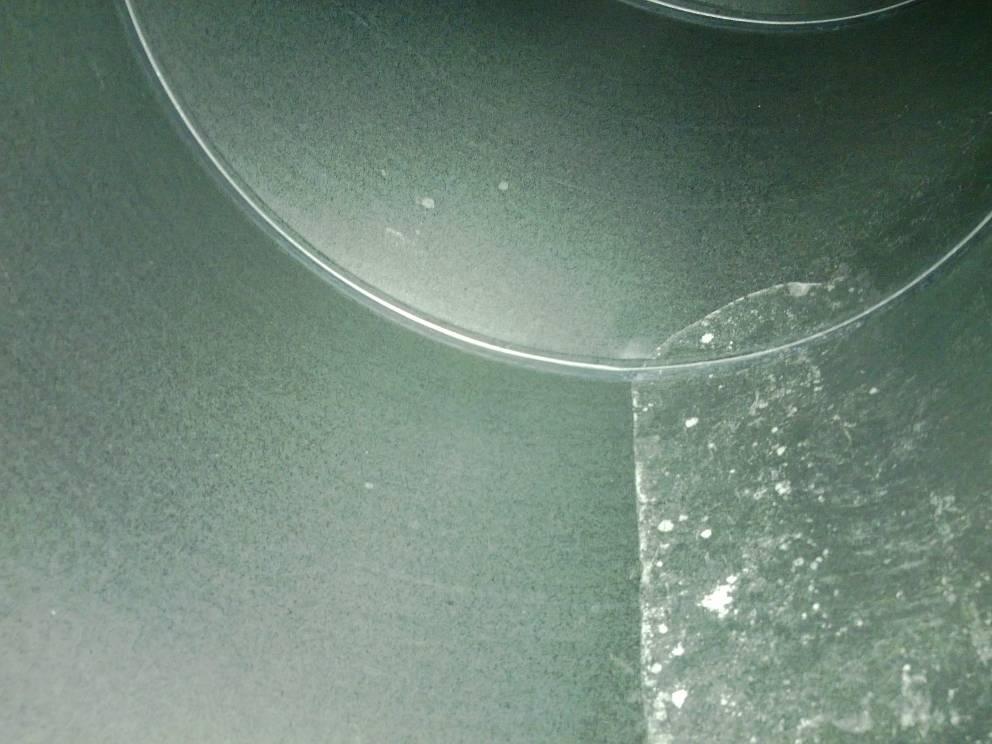

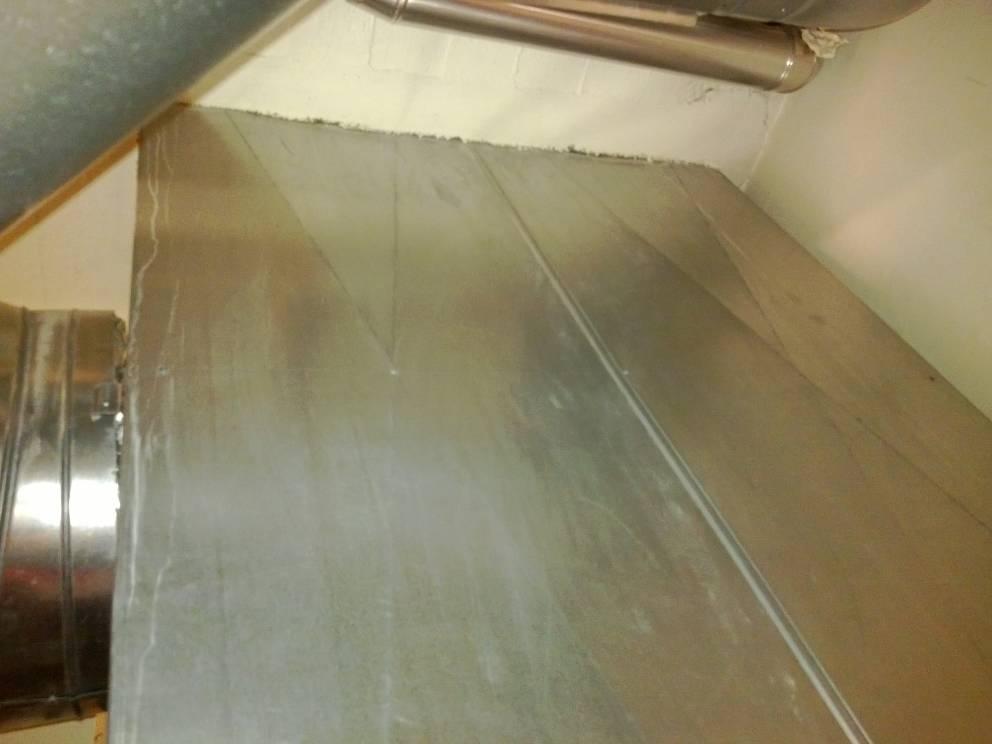

32 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 7/9 Kuva 12: IV-konehuone, vesijälkiä kanavan pinnalla. Kuva 13: TK3 kuivuneita jälkiä poisto?kanavassa.

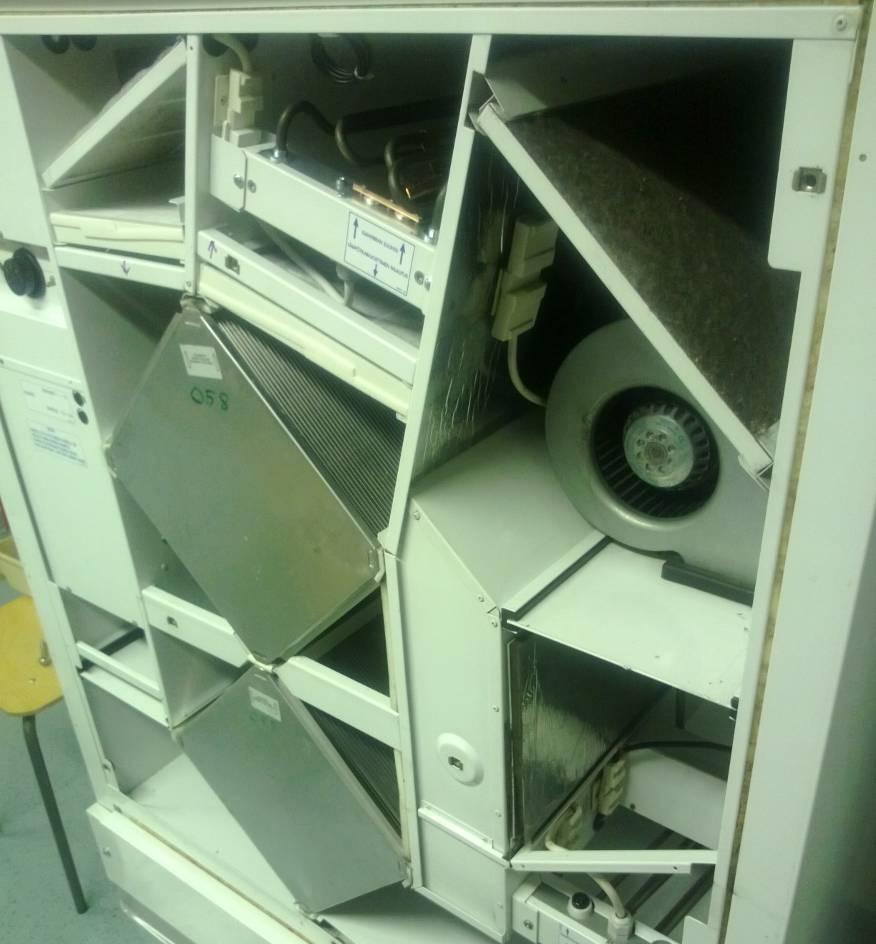

33 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 8/9 Kuva 14: TK055 on siistissä kunnossa. Kuva 15: Tuloilmanjako kellarissa (055).

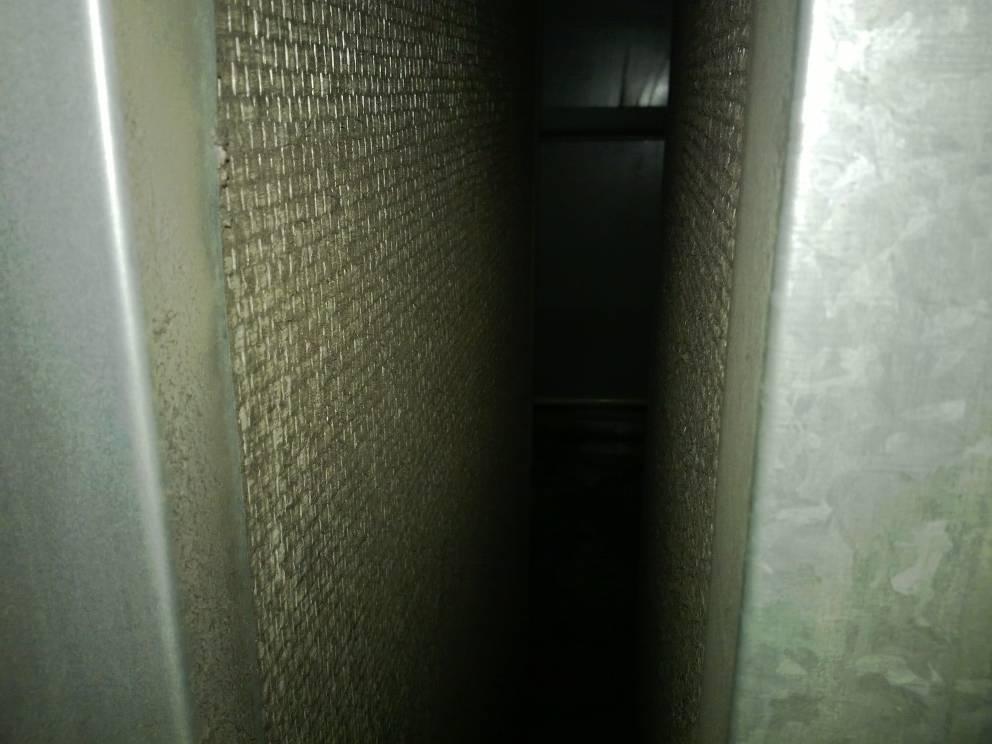

34 T14054 VALOKUVAT LIITE 1 Rauhalan koulu Sivu 9/9 Kuva 16: TK1 Keittiön kone. Kuivuneita vesijälkiä lattialla. Kuva 17: TK1 Keittiön kone. Likainen ÄV-osa.

35

36 T14054 Rauhalan koulu Kotka RA6jaRA8 MA 4/5 RA: AP RA 9: AP MA 6 LIITE 2 Sivu 1/2 NÄYTTEENOTTOPAIKAT Kellarikerros, länsisiipi AP = ALAPOHJA K = KUITUNÄYTE MA = MATERIAALINÄYTE RA = RAKENNEAVAUS US = ULKOSEINÄ VP = VÄLIPOHJA RA 4: US MA1 RA 5: US MA3 RA: AP VIITE VAURIOSTA HEIKKO VIITE VAURIOSTA EI VIITETTÄ VAURIOSTA RA: AP K6 RA: US KOSTEUSPOIKKEAMA VUOTOJA MERKKIAINEMITTAUKSESSA K5

37 LIITE 2 Sivu 2/2 NÄYTTEENOTTOPAIKAT 1. kerros, itäsiipi RA1: US MA1 ( ) RA 4:US MA4 AP = ALAPOHJA K = KUITUNÄYTE MA = MATERIAALINÄYTE RA = RAKENNEAVAUS US = ULKOSEINÄ VP = VÄLIPOHJA RA 3:US MA3 RA 2: US MA2 RA: VP RA 1:VP MA1 K2 K1 VIITE VAURIOSTA HEIKKO VIITE VAURIOSTA EI VIITETTÄ VAURIOSTA

38 Sivu 2/2 LIITE 2 Sivu 3/3 NÄYTTEENOTTOPAIKAT 1. kerros, itäsiipi

39 LIITE 3

40 LIITE 3

41 LIITE 3

42 LIITE 3

43 T14054 MENETELMÄT LIITE 4 Rauhalan koulu Sivu 1/2 MITTAUS- JA NÄYTTEENOTTOMENETELMÄT Yleistä Rakenneavaukset Mikrobit rakenteissa Tilojen ja rakenteiden kuntoa sekä sisäilman laatua arvioitiin aistivaraisesti paikan päällä. Rakenteisiin tehtiin avauksia, joista niiden kuntoa voitiin tarkemmin tarkastella. Ilmavuotoreittejä rakenteista sisäilmaan selvitettiin merkkiainekokeiden avulla. Paine-eroseurannan avulla selvitettiin ilmanvaihdon toimintaa. Rakenteita ja niiden kuntoa tutkittiin avaamalla rakenteita sisäpuolelta. Lisäksi rakenteisiin porattiin pienempiä reikiä, joiden kautta rakennetta selvitettiin endoskoopin avulla. Rakenteiden mikrobiologista kuntoa tutkittiin materiaalinäytteiden avulla. Näytteenottopaikkoja olivat maanvastaiset seinärakenteet, alapohja, välipohja sekä ulkoseinärakenne. Näytteitä otettiin yhteensä 10 kpl. Näytteet on analysoitu suoraviljelymenetelmällä ja analysoinnista vastasi Työterveyslaitos. Mikrobit ilmanvaihtojärjestelmässä Merkkiainemittaukset Kosteuskartoitus Ilmanvaihtojärjestelmän mikrobiologista kuntoa tutkittiin mikrobinäytteiden avulla. Näytteet on analysoitu suoraviljelymenetelmällä ja analysoinnista vastasi Työterveyslaitos. Rakenteiden tiiveyttä ja rakenteissa olevia vuotoilmareittejä selvitettiin merkkiainemenetelmällä. Merkkiaineena käytettyä typpi-vety -seoskaasua laskettiin ulkoseinärakenteiden sekä alapohjan eristetilaan pienellä tilavuusvirralla, jotta rakenne ei muodostuisi paineelliseksi. Sisätiloissa rakenteen epäjatkuvuuskohtia tutkittiin vetypitoisuutta suoraan osoittavalla mittalaitteella (Inficon Sensistor XRS9012 vetyvuodonilmaisin). Mittausten aikana rakennuksen ilmanvaihto toimi normaalitilassa. Tilojen ja rakennusosien kosteutta kartoitettiin pintakosteuden ilmaisimella (Tramex Moisture Encounter). Kartoituksessa tarkastettiin kellarin ja ensimmäisen kerroksen esikoulun tilat. Kartoitus tehtiin pistokoeluonteisesti n. neliön tarkkuudella. Pintakosteusmittauksen lukemat ovat suhteellisia arvoja, eivätkä anna todellista tietoa rakenteen kosteudesta. Tulokseen vaikuttavat rakenteen pinnan epätasaisuus, kosteus, rakenteen sisällä oleva metalli sekä rakenteen

44 T14054 MENETELMÄT LIITE 4 Rauhalan koulu Sivu 2/2 Kosteusmittaukset Ilmanvaihtoselvitys epähomogeenisuus (erilaiset materiaalikerrokset). Kartoituksessa vihreällä merkityt alueet kuvaavat kuivimpia alueita ja punaisella merkityt kosteimpia. Keltaisella ja punaisella merkityt alueet lattiassa ovat todennäköisimmin normaalia kosteampia alueita. Rakenteista mitattiin suhteellinen kosteus ja lämpötila hetkellisenä mittauksena rakenteiden eristetilasta. (Rotronic HygroLog). Mittaukset ovat suuntaa antavia. Ilmanvaihdon toimintaa arvioitiin aistinvaraisesti, koneita ja kanavia avaamalla sekä tutustumalla ilmanvaihtosuunnitelmiin. Lisäksi mitattiin paine-eroja hetkellisesti mikromanometrilla Swema Ilmanjakoa tutkittiin TinyCXsavun avulla. Painesuhteiden seuranta Lämpökuvaus Sisäilman kuidut Ilmanvaihdon kuidut Rakennuksen painesuhteita ulkovaipan yli seurattiin pitkäkestoisena mittauksena välisenä aikana mittalaitteina HK instruments ltd, DPT / Tinytag. Rakennuksen rakenneteknistä toimintaa ja mahdollisia eristepuutteita / kosteusvaurioita tarkasteltiin lämpökameran Flir B4 avulla. Sisäilman kuitupitoisuutta mitattiin 2 viikon pölylaskeumasta. Näytteet otettiin geeliteipille, josta mineraalivillakuidut laskettiin laboratoriossa. Analyysin on tehnyt Tarjan asbesti- ja kuitulaboratorio Oy. Ilmanvaihtojärjestelmän kuituja mitattiin keräämällä kuituja suodatinkankaalle. Mineraalivillakuidut laskettiin laboratoriossa. Analyysin on tehnyt Työterveyslaitos.

45 T14054 PAINE-EROSEURANTA LIITE 5 Rauhalan koulu, Kotka Sivu 1/4 H. 023, keittiön pukuhuone, paine erovaihtelut ulkoilmaan nähden pe Δp (Pa) : : : : : : : :00 H. 023, keittiön pukuhuone, paine erovaihtelut ulkoilmaan nähden ke : : : : : : :00 Δp (Pa)

46 T14054 PAINE-EROSEURANTA LIITE 5 Rauhalan koulu, Kotka Sivu 2/4 H. 055, monitoimitila paine erovaihtelut ulkoilmaan nähden Δp (Pa) : : : : : : : :00 H. 055, monitoimitila paine erovaihtelut ulkoilmaan nähden : : : : : : :00 Δp (Pa)

47 T14054 PAINE-EROSEURANTA LIITE 5 Rauhalan koulu, Kotka Sivu 3/4 Δp (Pa) H. 061, opetustila paine erovaihtelut ulkoilmaan nähden : : : : : : : :00 H. 061, opetustila paine erovaihtelut ulkoilmaan nähden : : : : : : :00 Δp (Pa)

48 T14054 PAINE-EROSEURANTA LIITE 5 Rauhalan koulu, Kotka Sivu 4/4 Δp (Pa) :00 H. 132, esikoulu paine erovaihtelut ulkoilmaan nähden : : : : : :00 Vaihteluväli Pa :00 Keskiarvo 5 Pa Δp (Pa) :12 H. 132, esikoulu paine erovaihtelut ulkoilmaan nähden : : : : : :00

49 MITTAUSPÖYTÄKIRJA INSINÖÖRI Ö I TORNATORINTIE O KOTKA STUDIO ILMANVAIHTOVERKOSTO Puh. (05) OSAKEYHTIÖ KOHDE: Rauhalan koulu TYÖ Ö n:o : T14054 MITTAAJA: TM, JLA Pvm: MITTALAITE: Swema 3000 Huone n:o TULO POISTO tai tila Mittaus- Koko dp ES Vaadittu Mitattutt Poikkeama Sallittu Mittaus- Koko k dp ES Vaadittu Mitattutt Poikkeama Sallittu kohde Poikkeama kohde Poikkeama (Pa) (l/s) (l/s) ±% ± % ±% ± % (Pa) (l/s) (l/s) ±% ± % ±% ± % KELLARIKRS TK/PK2 046 siivoushk TKB ,5 k=21, URH 125 1, suihku URH 125 1, wc URH 125 1, Yht varasto URH 125 1, Luokkakohtaiset koneet 051 Kimmon lk ROL ,0 k=25, URH 200 7, ROL ,00 k=25k 25, URH 200 7, Yht URH 200 7, URH 200 7, Yht monitoimit. i ROL ,0 k=25, URH , ROL ,0 k=25, URH 200 3, Yht kanava a a Yht opett.h. ROL ,5 k=25,2k URH 200 7, URH , Yht opetus 2 ROL ,5 k=25, URH 200 7, ROL ,00 k=25, URH 200 6, Yht URH 200 7, URH 200 7, Yht Sivu 1

50 INSINÖÖRI Ö I TORNATORINTIE 3 MITTAUSPÖYTÄKIRJAÖ Ä TORNATORINTIE KOTKA STUDIO ILMANVAIHTOVERKOSTO Puh. (05) OSAKEYHTIÖ ILMANVAIHTOVERKOSTO KOHDE: Rauhalan koulu TYÖ n:o : T14054 MITTAAJA: TM, JLA Pvm: MITTALAITE: Swema 3000 Huone n:o TULO POISTO tai tila Mittaus- Koko dp ES Vaadittu Mitattu Poikkeama Sallittu Mittaus- Koko k dp ES Vaadittu Mitattu Poikkeama Sallittu kohde Poikkeama kohde Poikkeama (Pa) (l/s) (l/s) ±% ± % ±% ± % (Pa) (l/s) (l/s) ±% ± % ±% ± % 1. KERROS TK1 (vanha kone) 133 esikoulu KT-S , KSO 160 3, ent. henk.kunnan KT-S 160 7,0, KSO 160 3,44, ruokailuhuone KT-S , KSO 160 3, Yht Yht Esikoulun kone kanava 100-5,5-20 kanava kanava ,0-20 kanava ,55-20 Yht. 28 Luokkakohtaiset koneet 136 luokka, IP ROL ,00 k=25, URH 200 6, ROL ,00 k=25k 25, URH 200 7, Yht URH 200 7, URH 200 7, Yht tekstiilityöt k tiilit ö ROL ,00 k=25, URH 200 6, ROL ,5 k=25, URH 200 6, Yht URH 200 6, URH 200 6, Yht luokka ROL ,0 k=25, URH , ROL ,5 k=25, URH 200 7, Yht URH 200 7, URH 200 6, Yht kuvis ROL ,0 k=25,2k URH 200 7, ROL ,0 k=25, URH , Yht URH 200 6, URH 200 7, Yht luokka ROL ,00 k=25, URH 200 6, ROL ,5 k=25, URH 200 6, Yht URH , Sivu 2 URH , Yht

51 MITTAUSPÖYTÄKIRJA INSINÖÖRI Ö I TORNATORINTIE KOTKA STUDIO ILMANVAIHTOVERKOSTO Puh. (05) OSAKEYHTIÖ KOHDE: Rauhalan koulu TYÖ Ö n:o : T14054 MITTAAJA: TM, JLA Pvm: MITTALAITE: Swema 3000 Huone n:o TULO POISTO tai tila Mittaus- Kokok dp ES Vaadittu Mitattutt Poikkeama Sallittu Mittaus- Kokok k dp ES Vaadittu Mitattutt Poikkeama Sallittu 2. KERROS Luokkakohtaiset k t koneet kohde Poikkeama kohde Poikkeama (Pa) (l/s) (l/s) ±% ±% (Pa) (l/s) (l/s) ±% ±% 201 luokka ROLO ,0 k=25, URH 200 6, ROL ,00 k=25, URH 200 6, Yht URH 200 6, URH 200 6,522, Yht luokka ROL ,0 k=25, URH 200 6, ROL ,5 k=25, URH 200 6, Yht URH 200 6, URH 200 6, Yht luokka ROL ,0 k=25, URH 200 6, ROL ,5 k=25, URH 200 6, Yht URH 200 6, URH 200 6, Yht luokka ROL ,55 k=25, URH 200 6, ROL ,00 k=25 25, URH 200 6, Yht URH 200 6, URH 200 6, Yht luokka ROL ,0 k=25, URH 200 6, ROL ,5 k=25, URH 200 6, Yht URH 200 6, URH , Yht HUOM! Liikuntasiiven ja aulan välinen paine-ero +/- 0 Pa. Ulko-ovesta mitattuna -14 Pa (17.2. klo 15.00). Esikoulun l iv-koneessa i k äv-osa. Esikoulun l iv-kuvia i k i ei i ollut t käytettävissä. t ttä i ä Sivu 3

52

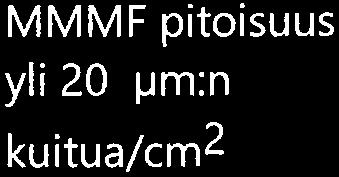

53 ANALYYSIVASTAUS Tilaus: (2) Osakeyhtiö Insinööri Studio Kotkan toimipiste Tornatorintie KOTKA Asiakasviite: T14054 Analyysin kuvaus: Teollisten mineraalikuitujen määritys valomikroskoopilla, Tulopvm.: Käsittelijä(t): Sampsa Törmänen Analysointimenetelmä Tuloilmakanavan suulle kiinnitettynä olleesta suodatinkankaasta uutettiin kuidut vesietanoliseokseen, joka suodatettiin selluloosaesterisuodattimelle. Läpinäkyväksi asetonilla tehdyltä suodattimelta laskettiin vähintään 20 µm pitkien teollisten mineraalikuitujen määrä faasikontrastioptiikalla varustettua polarisaatiomikroskooppia käyttäen. Tulokset on ilmoitettu yksikössä kuitujen lukumäärä kuutiometriä kohden (kpl/m³), ja laskutoimituksissa on käytetty laboratoriolle ilmoitettuja ilmamääriä. Teollisten mineraalikuitujen pitoisuudelle tuloilmassa ei ole virallista ohjearvoa. Työterveyslaitoksen suosittelema viitearvo tuloilman kuitupitoisuudelle on 1 kpl/m³. Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

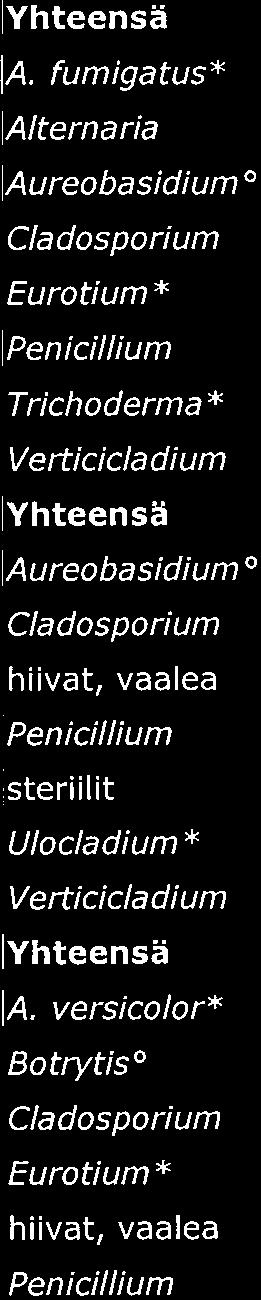

54 TYÖTERVEYSLAITOS ANALYYSIVASTAUS Tilaus: (2) CK Mittauspaikka: Rauhalan koulu Mittauskohde: Tuloilman päätelaite, esikoulu Näytteenottoaika: Ilmamäärä: - dm³ Yhdiste Tulos Yksikkö teolliset mineraalikuidut (>20 µm) 0,03 kpl/m³ Työympäristön kehittämispalvelut Mauri Mäkelä vanhempi asiantuntija Oulu Sampsa Törmänen erikoismittaushygieenikko Oulu Tämän lausunnon osittainen julkaiseminen on sallittu vain Työterveyslaitoksen antaman kirjallisen luvan perusteella. Työterveyslaitos Topeliuksenkatu 41 a A, Helsinki, puh , Y-tunnus , etunimi.sukunimi@ttl.fi

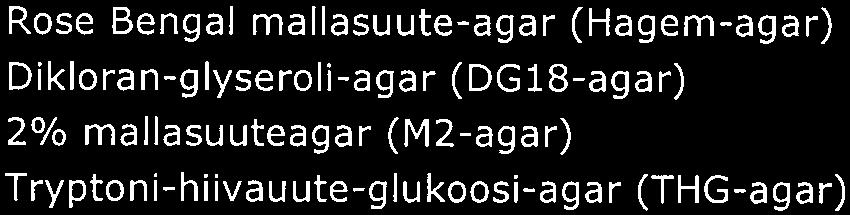

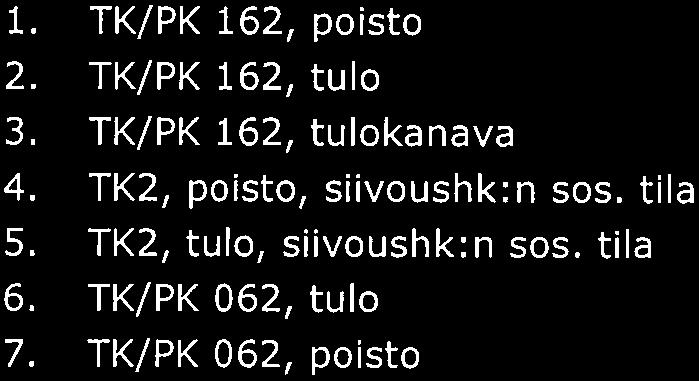

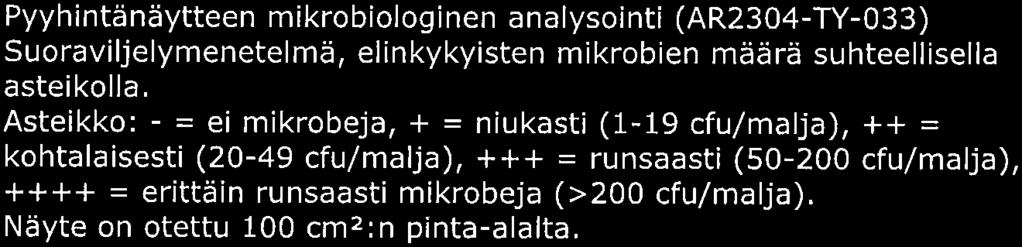

55

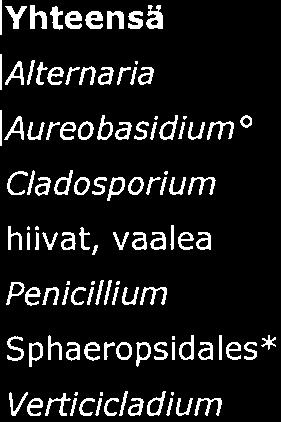

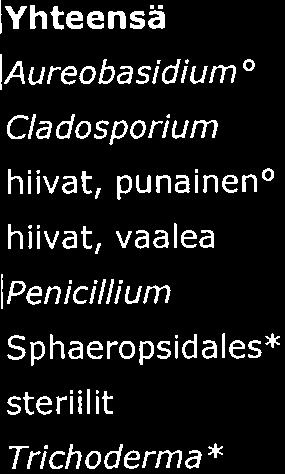

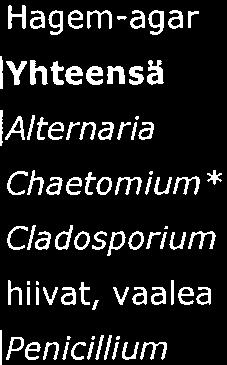

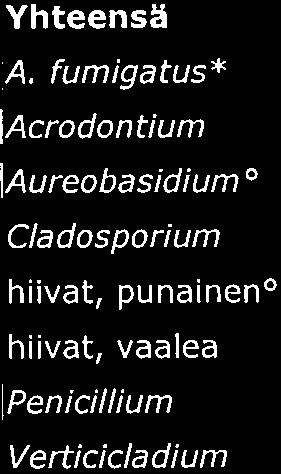

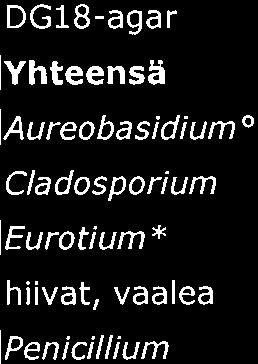

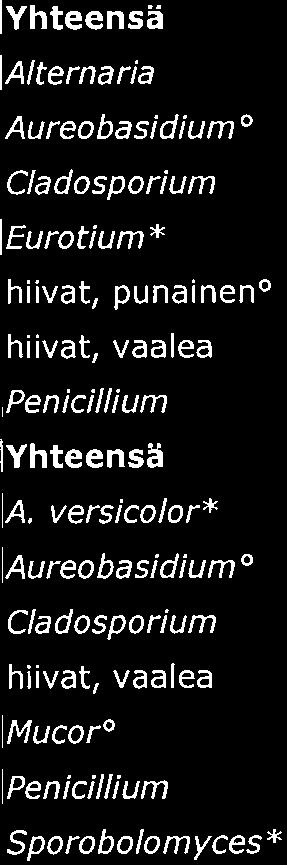

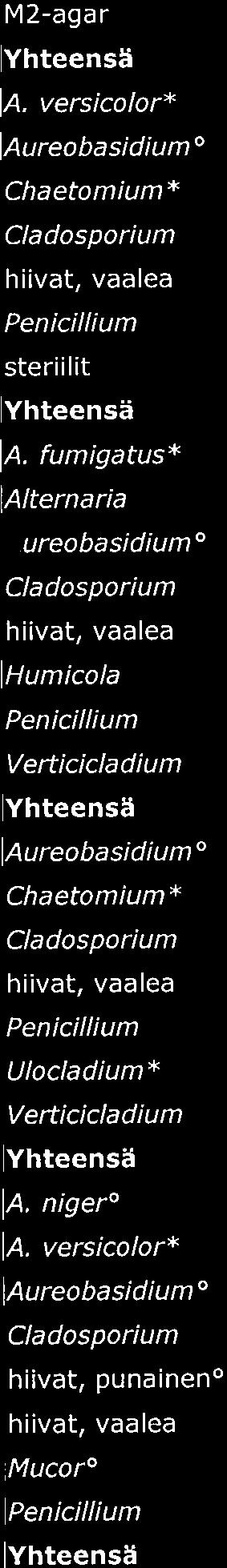

56

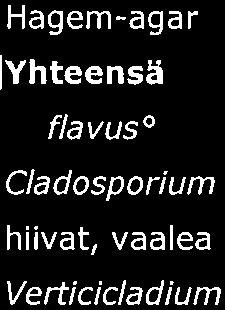

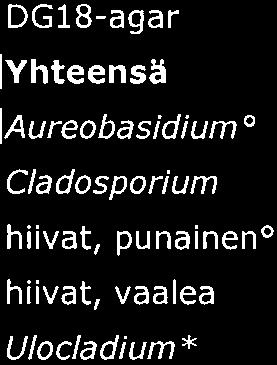

57

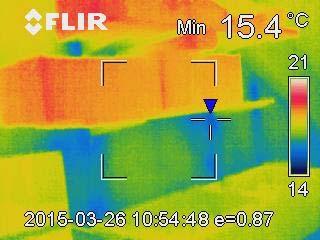

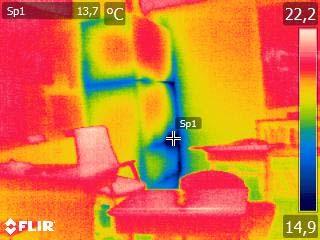

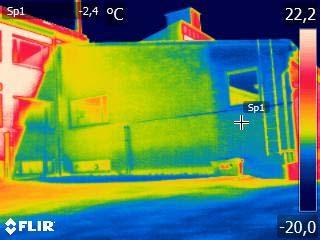

58 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 1/7 Kuva 1: Esikoulun kylmän luokan 133 ja 132 ulkoseinässä on kahta eri rakennetta. Kuva 2: Pääty tikkaiden kohdalla on eristettyä.

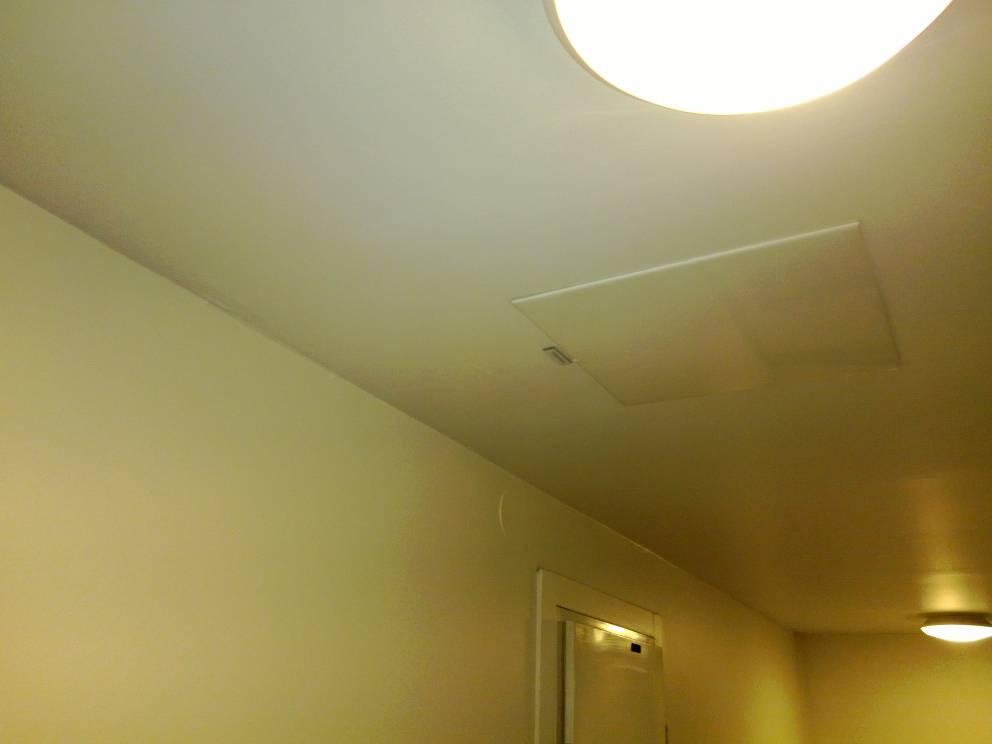

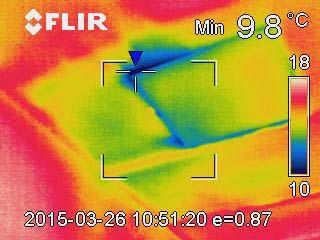

59 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 2/7 Kuva 3: Kellarin ruokasalin käytävällä on tarkastusluukku välipohjassa. Kuva 4: Välipohjan tarkastusluukun reunoilta valuu tilaan kylmää ilmaa.

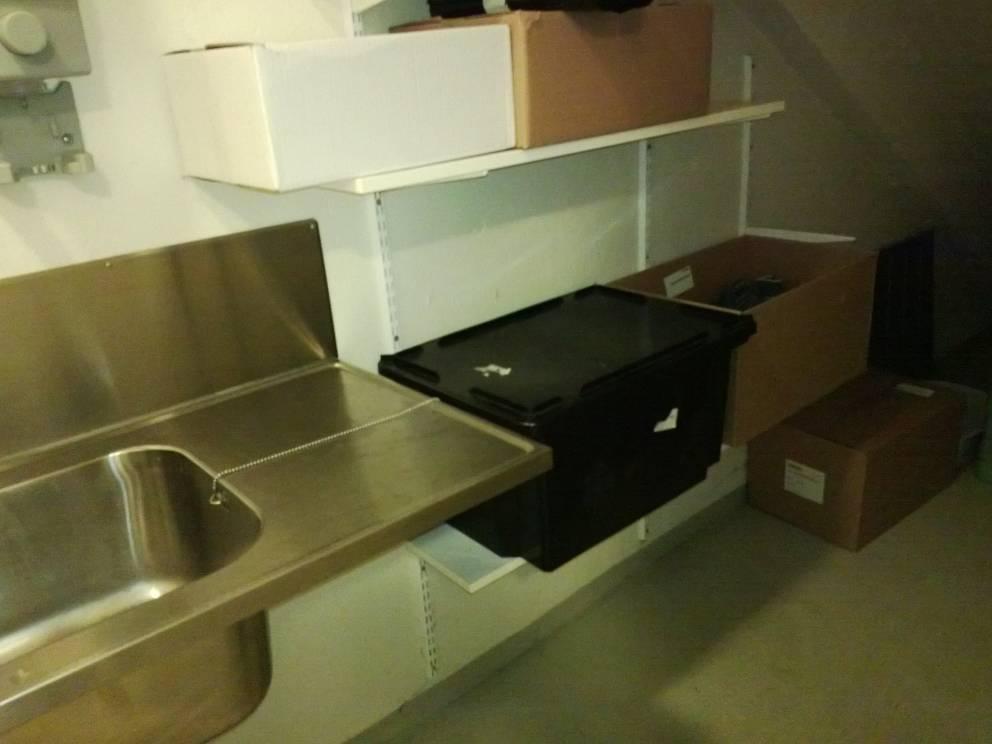

60 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 3/7 Kuva 5: Siivouskomeron maanvastaisesta seinästä on mitattu kosteuspoikkeamia ja tilassa on tunkkainen haju. Kuva 6: Siivouskomeron maanvastaisessa seinässä on lämpökuvauksella nähtävissä kosteutta.

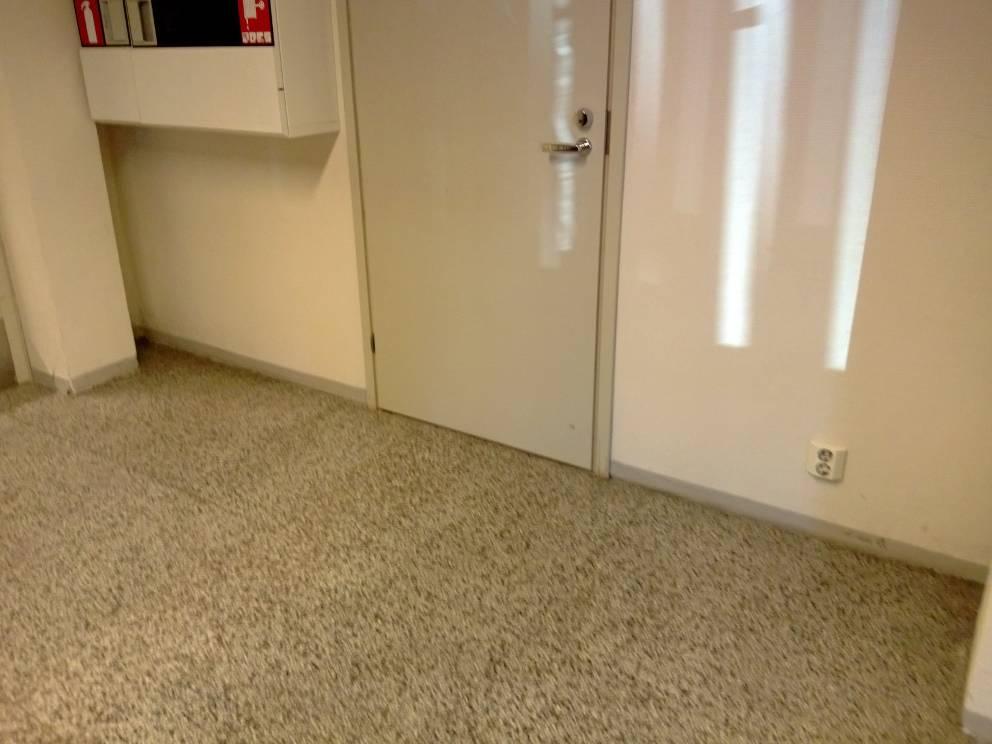

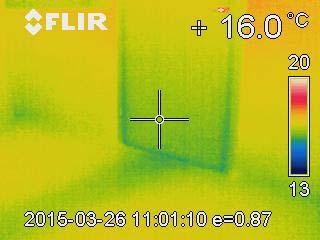

61 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 4/7 Kuva 7: Opetusvälinetilan 045 ovi kellarin käytävälle. Kuva 8: Ilma liikkuu oven alta.

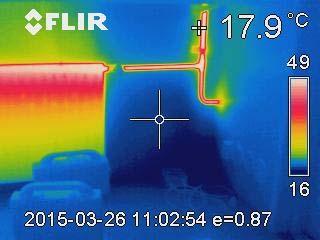

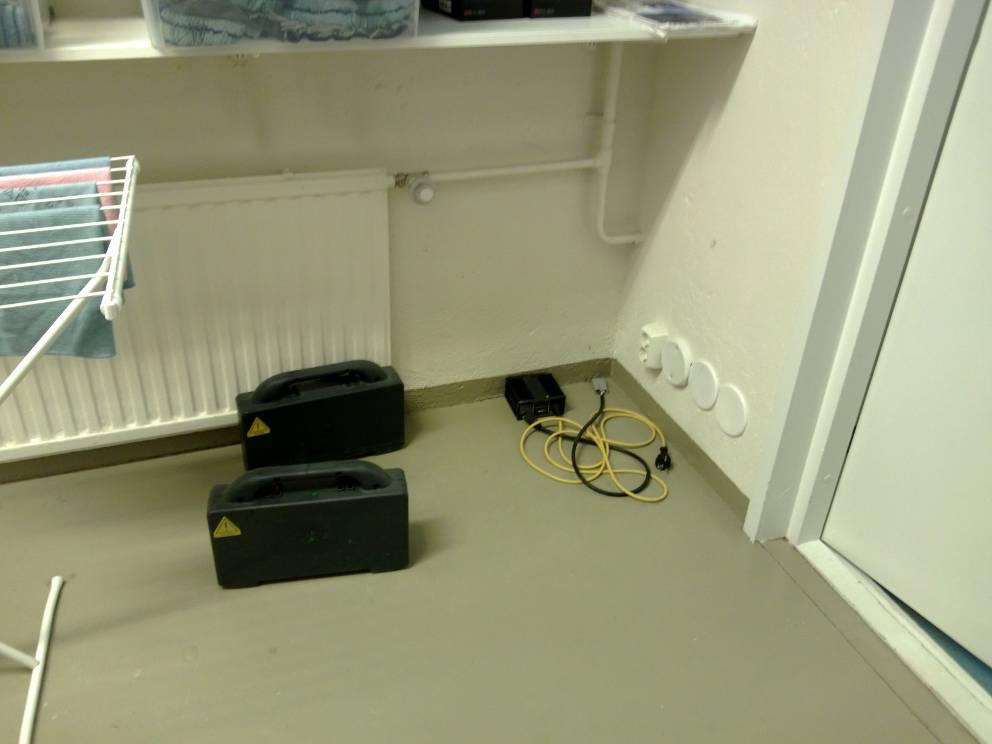

62 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 5/7 Kuva 9: Maanvastainen seinä varastossa 054. Kuva 10: Mahdollinen kosteusjälki varaston 054 seinässä.

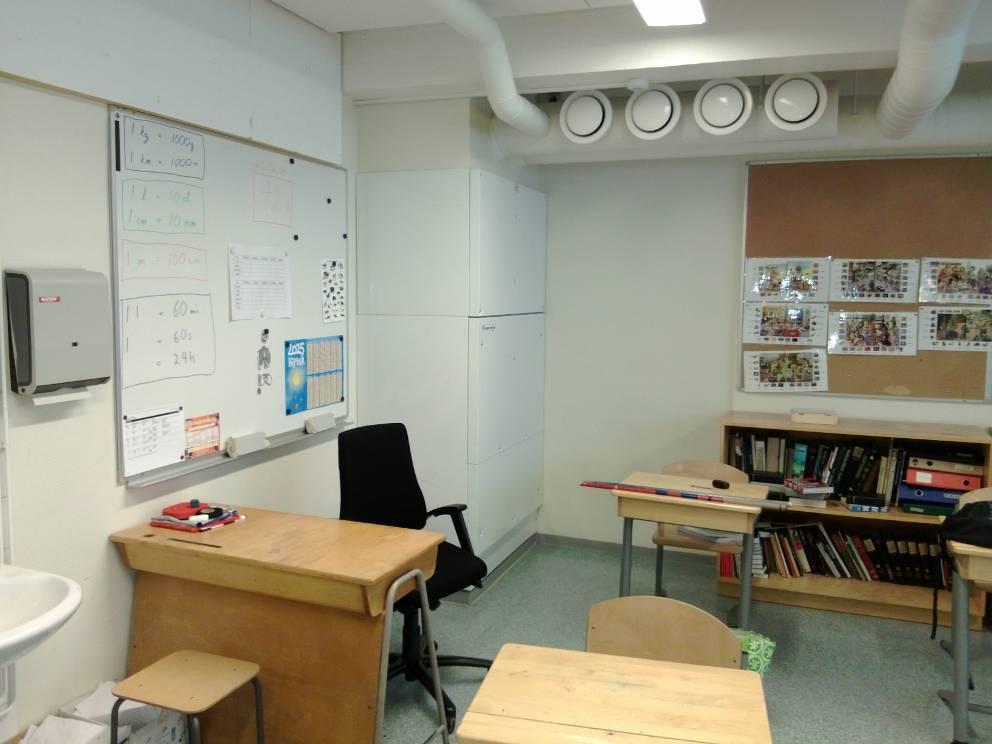

63 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 6/7 Kuva 11: Luokka kellarikerroksessa. Kuva 12: Ilmanvaihtokoneessa on kylmiä rajapintoja.

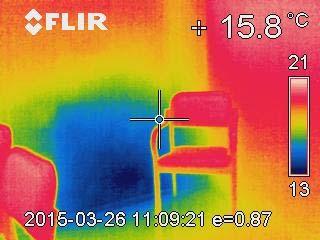

64 T14054 LÄMPÖKUVAT JA VALOKUVAT LIITE 10 Rauhalan koulu Sivu 7/7 Kuva 13: Oleskeluryhmä kellarin käytävällä. Kuva 14: Kosteusjälki tai ilmavuoto maanvastaisessa seinässä kellarin käytävällä.
