Vapo Oy:n vastuullisuusseminaari TOTEUTUS 10-12-14 Mitattua tietoa

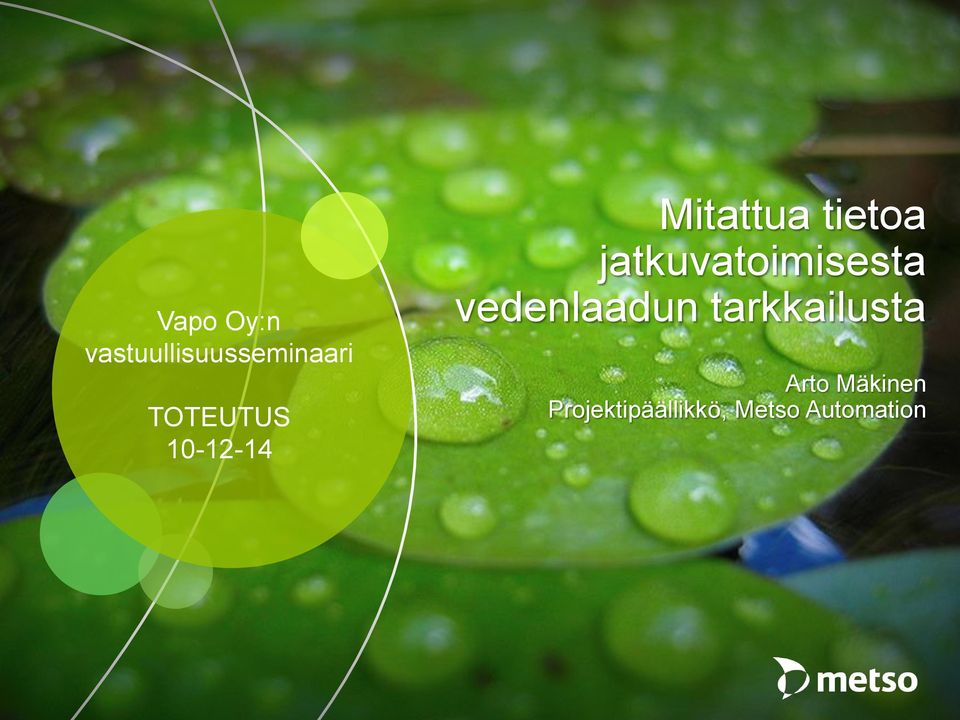

1 Vapo Oy:n vastuullisuusseminaari TOTEUTUS Mitattua tietoa jatkuvatoimisesta vedenlaadun tarkkailusta Arto Mäkinen Projektipäällikkö, Metso Automation

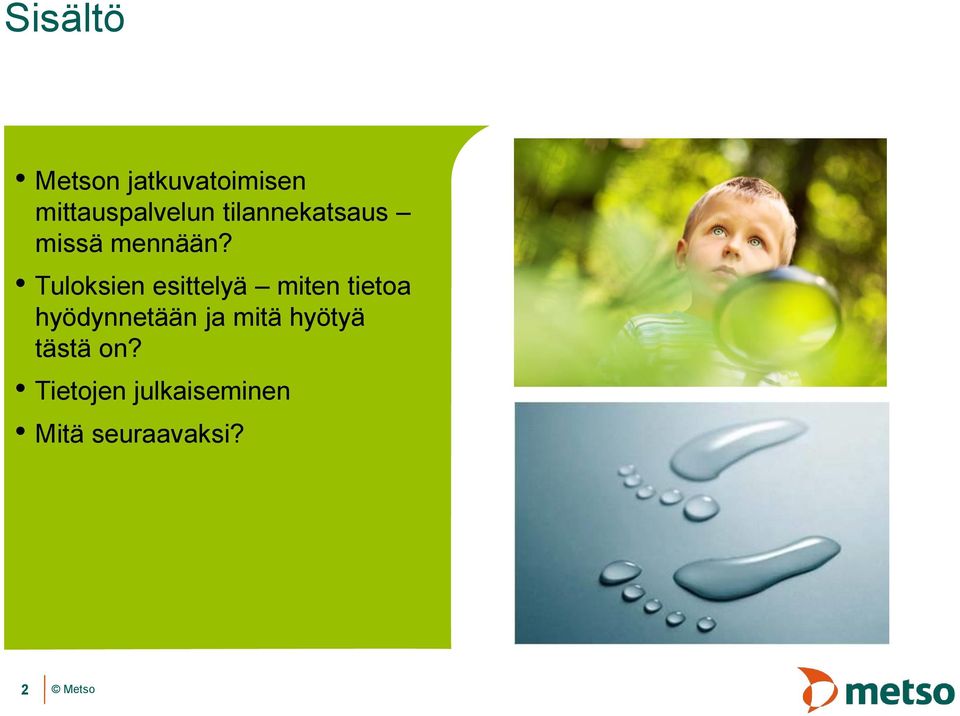

2 Sisältö Metson jatkuvatoimisen mittauspalvelun tilannekatsaus missä mennään? Tuloksien esittelyä miten tietoa hyödynnetään ja mitä hyötyä tästä on? Tietojen julkaiseminen Mitä seuraavaksi? 2

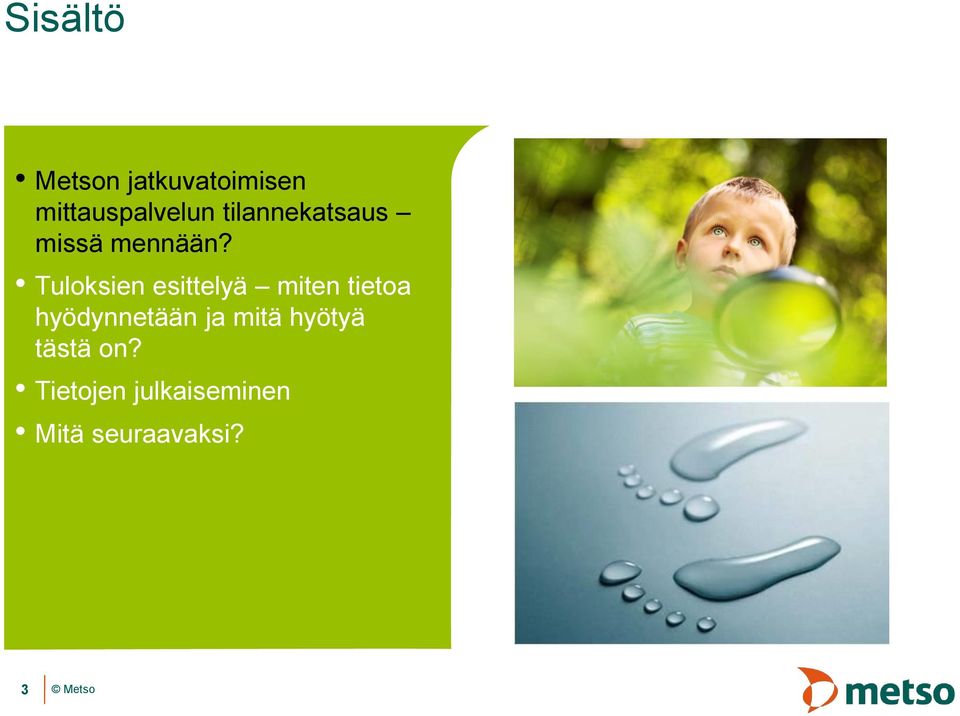

3 Sisältö Metson jatkuvatoimisen mittauspalvelun tilannekatsaus missä mennään? Tuloksien esittelyä miten tietoa hyödynnetään ja mitä hyötyä tästä on? Tietojen julkaiseminen Mitä seuraavaksi? 3

Jatkuvatoiminen vedenlaadun mittauspalvelu Metson kokonaisratkaisu mittauksista tulosten julkaisuun asti Tulosten julkaisupalvelu Metso DNA Prosessitietojärjestelmä - Tiedon

suureet - Virtaama ja lämpötila - Kemiallinen hapen kulutus (CODMn) - Kiintoaine - Liuennut orgaaninen hiili (DOC), - Orgaanisen hiilen kokonaismäärä (TOC) Tuotamme

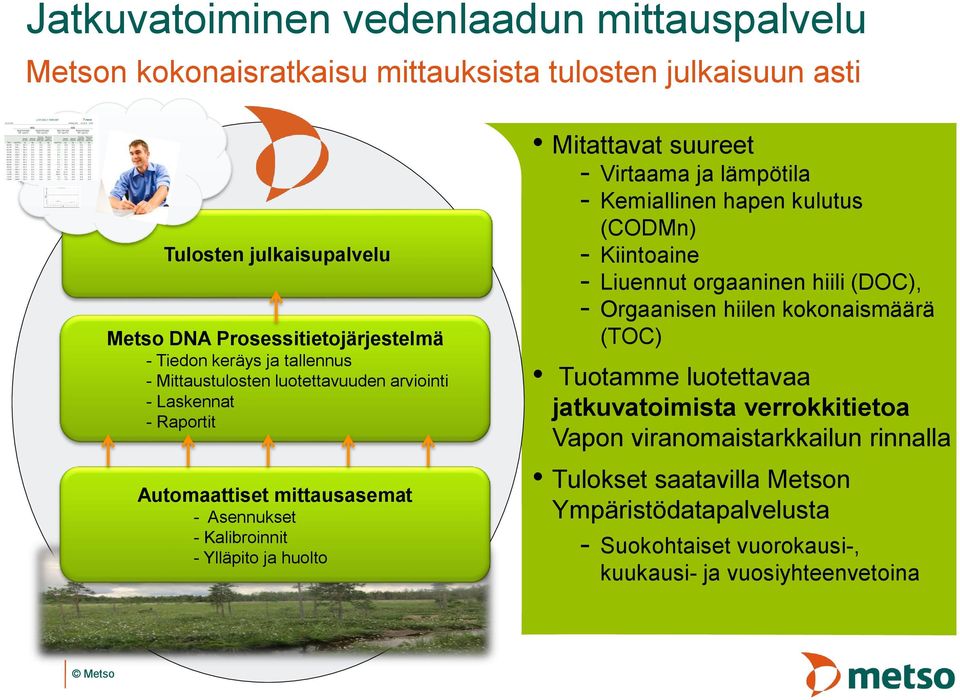

4 Jatkuvatoiminen vedenlaadun mittauspalvelu Metson kokonaisratkaisu mittauksista tulosten julkaisuun asti Tulosten julkaisupalvelu Metso DNA Prosessitietojärjestelmä - Tiedon keräys ja tallennus - Mittaustulosten luotettavuuden arviointi - Laskennat - Raportit Automaattiset mittausasemat - Asennukset - Kalibroinnit - Ylläpito ja huolto Mitattavat suureet - Virtaama ja lämpötila - Kemiallinen hapen kulutus (CODMn) - Kiintoaine - Liuennut orgaaninen hiili (DOC), - Orgaanisen hiilen kokonaismäärä (TOC) Tuotamme luotettavaa jatkuvatoimista verrokkitietoa Vapon viranomaistarkkailun rinnalla Tulokset saatavilla Metson Ympäristödatapalvelusta - Suokohtaiset vuorokausi-, kuukausi- ja vuosiyhteenvetoina

Mittauskohteita nyt 31 eri puolella Suomea Mittaukset käyttöönotettuna 18 kohteessa Tällä hetkellä käyttöönotetut kohteet: Alajärvi, Honkajoki, Joutsa, Kankaanpää, Keitele, Keuruu, Kitee, Mikkeli,

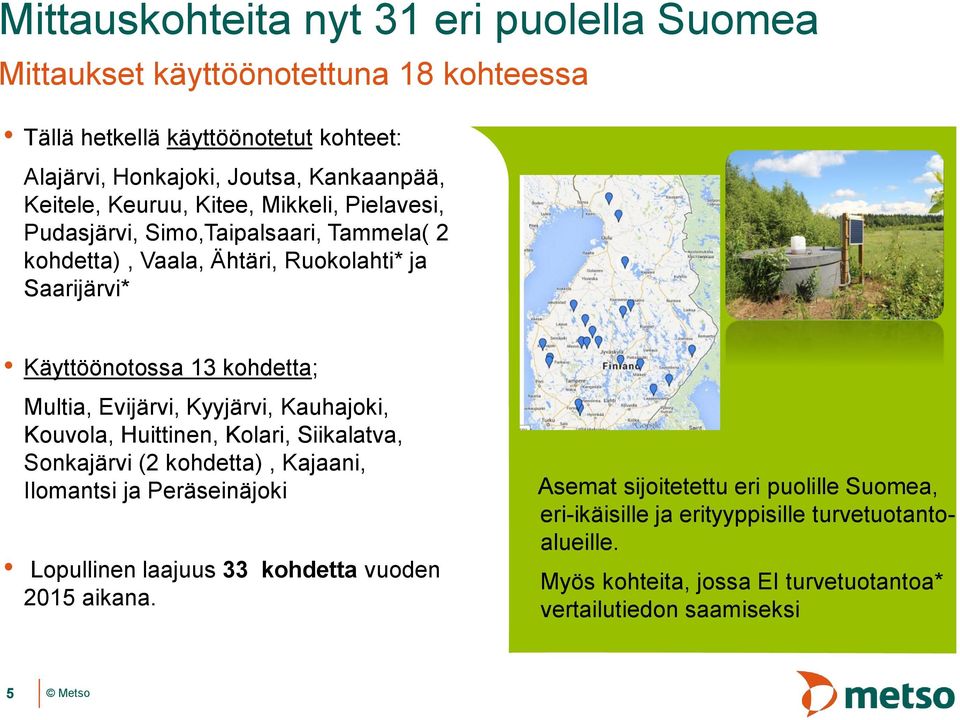

5 Mittauskohteita nyt 31 eri puolella Suomea Mittaukset käyttöönotettuna 18 kohteessa Tällä hetkellä käyttöönotetut kohteet: Alajärvi, Honkajoki, Joutsa, Kankaanpää, Keitele, Keuruu, Kitee, Mikkeli, Pielavesi, Pudasjärvi, Simo,Taipalsaari, Tammela( 2 kohdetta), Vaala, Ähtäri, Ruokolahti* ja Saarijärvi* Käyttöönotossa 13 kohdetta; Multia, Evijärvi, Kyyjärvi, Kauhajoki, Kouvola, Huittinen, Kolari, Siikalatva, Sonkajärvi (2 kohdetta), Kajaani, Ilomantsi ja Peräseinäjoki Lopullinen laajuus 33 kohdetta vuoden 2015 aikana. Asemat sijoitetettu eri puolille Suomea, eri-ikäisille ja erityyppisille turvetuotantoalueille. Myös kohteita, jossa EI turvetuotantoa* vertailutiedon saamiseksi 5

Multia, Evijärvi, Kyyjärvi, Kauhajoki, Kouvola, Huittinen, Kolari, Siikalatva, Sonkajärvi (2 kohdetta), Kajaani, Ilomantsi ja Peräseinäjoki Lopullinen laajuus 33 kohdetta

Jatkuva mittaus ikkuna prosessin ympäristövaikutuksiin Tuottavat tärkeää tietoa kuormituksesta poikkeustilanteissa ja vuodenaikaisvaihteluista Kuormitustiedot

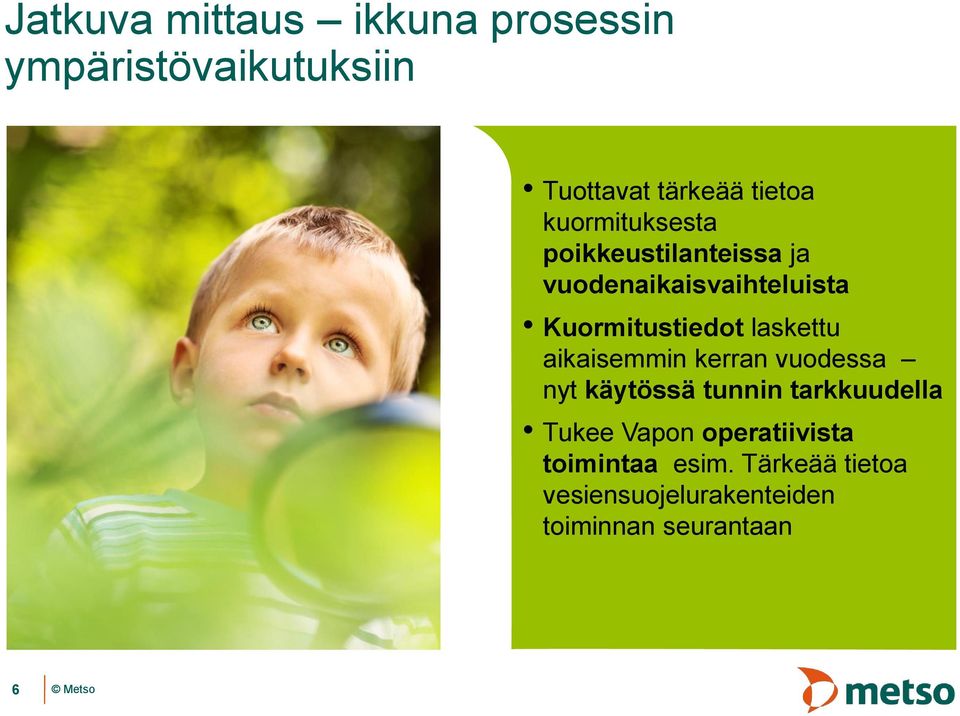

6 Jatkuva mittaus ikkuna prosessin ympäristövaikutuksiin Tuottavat tärkeää tietoa kuormituksesta poikkeustilanteissa ja vuodenaikaisvaihteluista Kuormitustiedot laskettu aikaisemmin kerran vuodessa nyt käytössä tunnin tarkkuudella Tukee Vapon operatiivista toimintaa esim. Tärkeää tietoa vesiensuojelurakenteiden toiminnan seurantaan 6

laskettu aikaisemmin kerran vuodessa nyt käytössä tunnin tarkkuudella Tukee Vapon

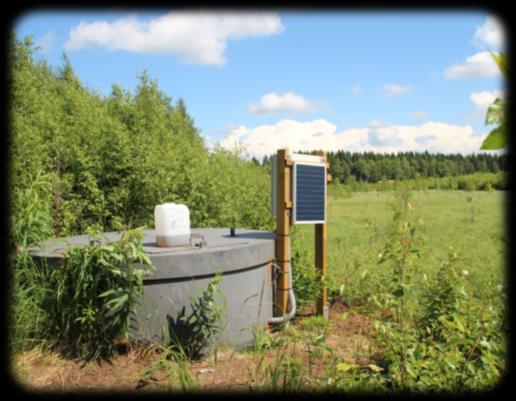

Kokemuksia palvelun toimittajan näkökulmasta Automaattiasemien käytettävyys on yleisesti ollut korkealla tasolla Haasteita tuovat vaihtuvat ympäristöolosuhteet: - kuivuus, - rankkasateet, - myrskyt

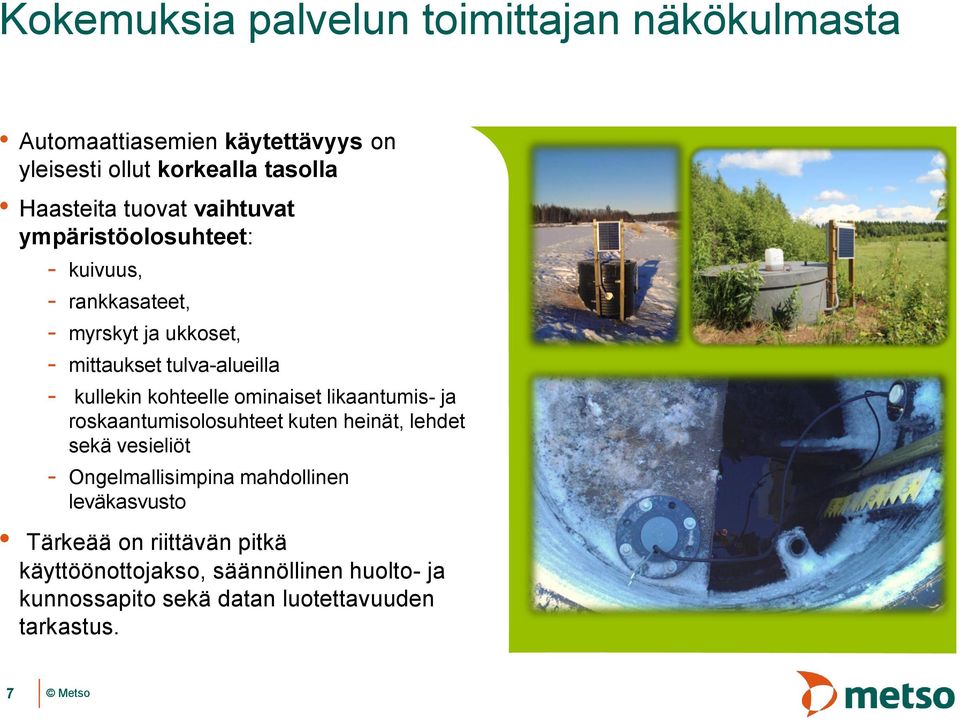

7 Kokemuksia palvelun toimittajan näkökulmasta Automaattiasemien käytettävyys on yleisesti ollut korkealla tasolla Haasteita tuovat vaihtuvat ympäristöolosuhteet: - kuivuus, - rankkasateet, - myrskyt ja ukkoset, - mittaukset tulva-alueilla - kullekin kohteelle ominaiset likaantumis- ja roskaantumisolosuhteet kuten heinät, lehdet sekä vesieliöt - Ongelmallisimpina mahdollinen leväkasvusto Tärkeää on riittävän pitkä käyttöönottojakso, säännöllinen huolto- ja kunnossapito sekä datan luotettavuuden tarkastus. 7

kohteelle ominaiset likaantumis- ja roskaantumisolosuhteet kuten heinät, lehdet sekä vesieliöt - Ongelmallisimpina mahdollinen

8 Sisältö Metson jatkuvatoimisen mittauspalvelun tilannekatsaus missä mennään? Tuloksien esittelyä miten tietoa hyödynnetään ja mitä hyötyä tästä on? Tietojen julkaiseminen Mitä seuraavaksi? 8

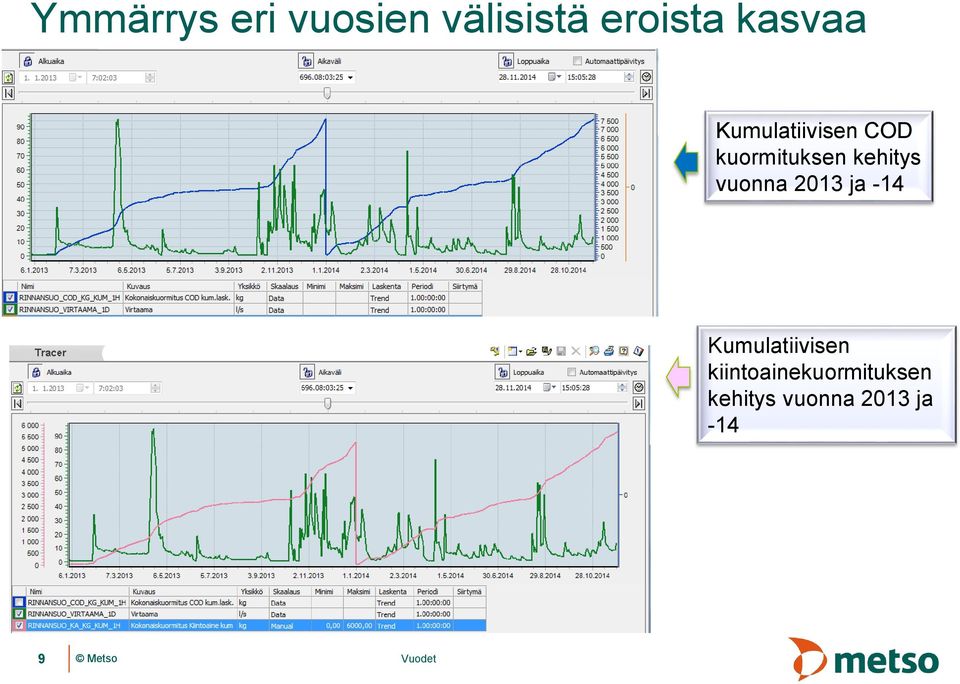

9 Ymmärrys eri vuosien välisistä eroista kasvaa Kumulatiivisen COD kuormituksen kehitys vuonna 2013 ja -14 Kumulatiivisen kiintoainekuormituksen kehitys vuonna 2013 ja Vuodet

Mahdollistaa eri soiden vertailemisen ja lisää ymmärrystä eri vesienkäsittelymenetelmistä Kumulatiivisen kiintoainekuormitukse n kehitys

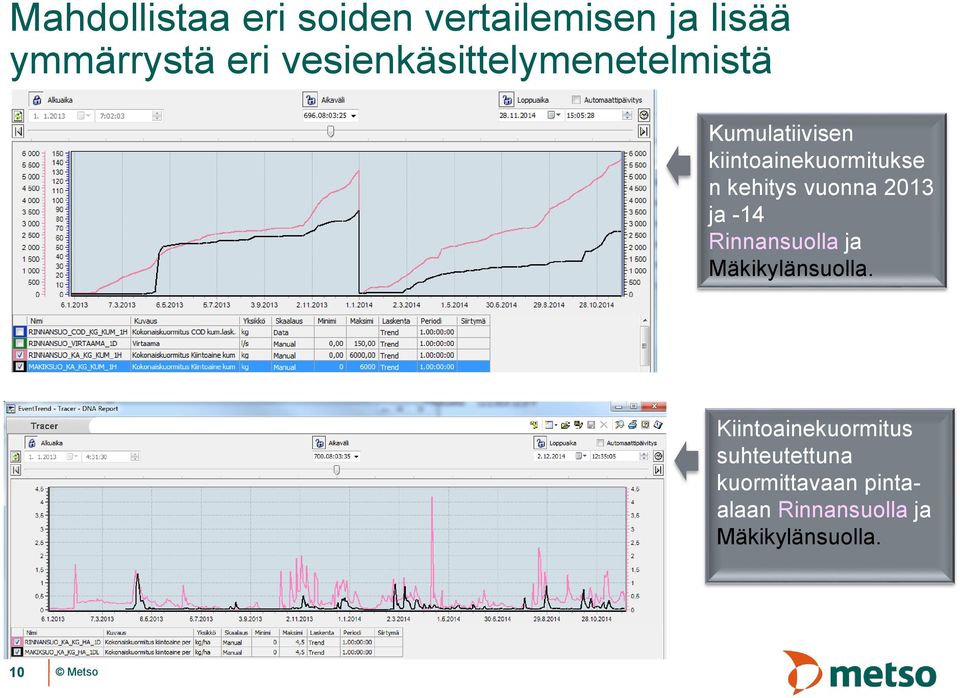

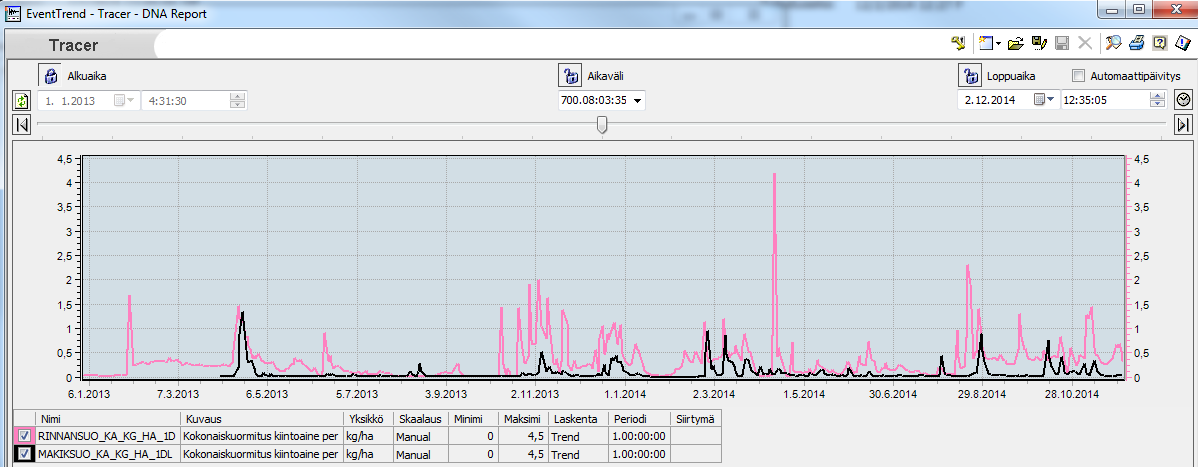

10 Mahdollistaa eri soiden vertailemisen ja lisää ymmärrystä eri vesienkäsittelymenetelmistä Kumulatiivisen kiintoainekuormitukse n kehitys vuonna 2013 ja -14 Rinnansuolla ja Mäkikylänsuolla. Kiintoainekuormitus suhteutettuna kuormittavaan pintaalaan Rinnansuolla ja Mäkikylänsuolla. 10

kehitys vuonna 2013 ja -14 Rinnansuolla ja Mäkikylänsuolla.

Metso vastaa jatkuvatoimisten mittausten laadusta Todennetaan vertailemalla laboratorionäytteisiin Suursuon kumulatiivinen kiintoainekuormitus (kg) Mäkikylänsuon kumulatiivinen COD kuormitus(kg) 2013

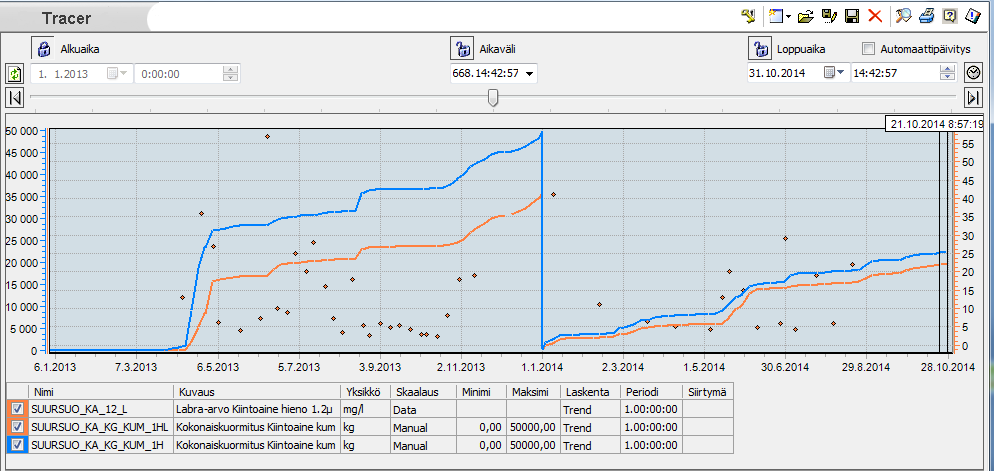

11 Metso vastaa jatkuvatoimisten mittausten laadusta Todennetaan vertailemalla laboratorionäytteisiin Suursuon kumulatiivinen kiintoainekuormitus (kg) Mäkikylänsuon kumulatiivinen COD kuormitus(kg) 2013 (9 kk) 2014 (10 kk) Jatk. mittaus Laboratorionäyte Laboratorionäyte Jatk. mittaus (9 kk) 2014 (10 kk) Jatk. mittaus Laboratorionäyte Laboratorionäyte Jatk. mittaus Keskimäärin kuormitusten mittaustulokset vastaavat %:sti laboratoriotuloksia kohteesta riippuen 11 Kuormitus =pitoisuus x virtaama

mittaus Laboratorionäyte Laboratorionäyte Jatk. mittaus 35 710 38 450 20 060 22 630 2013 (9 kk) 2014 (10 kk) Jatk.

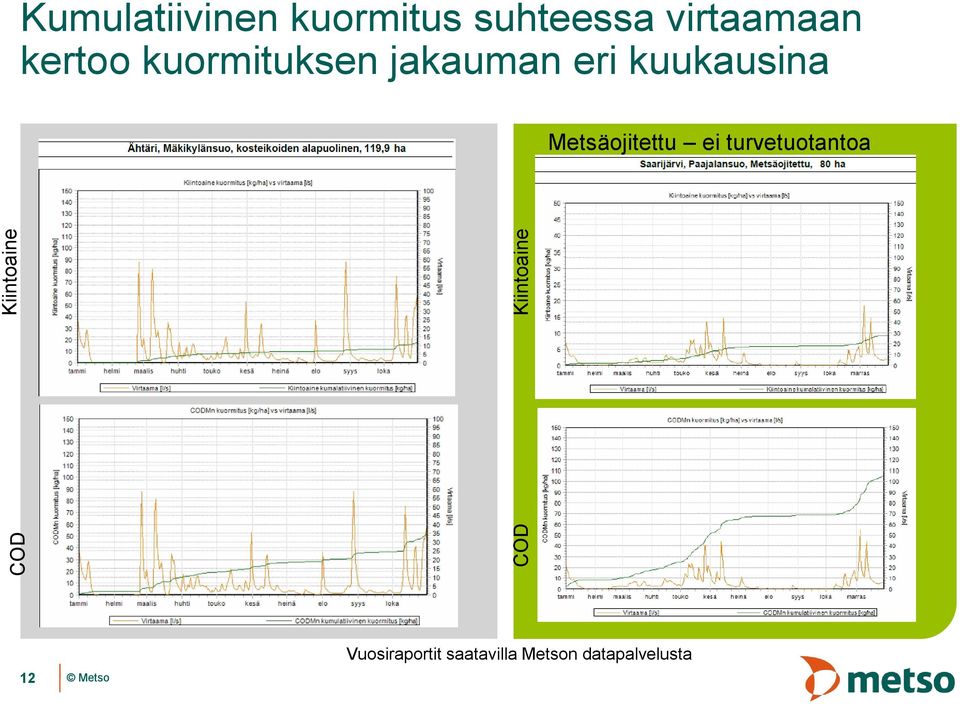

12 COD COD Kiintoaine Kiintoaine Kumulatiivinen kuormitus suhteessa virtaamaan kertoo kuormituksen jakauman eri kuukausina Metsäojitettu ei turvetuotantoa 12 Vuosiraportit saatavilla Metson datapalvelusta

jakauman eri kuukausina Metsäojitettu ei

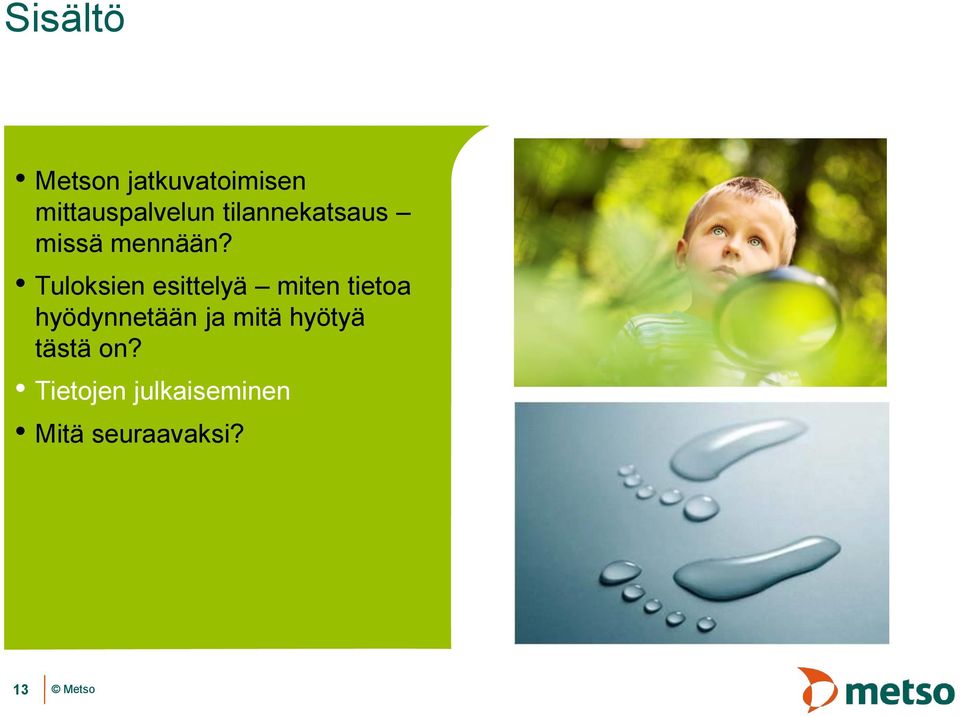

13 Sisältö Metson jatkuvatoimisen mittauspalvelun tilannekatsaus missä mennään? Tuloksien esittelyä miten tietoa hyödynnetään ja mitä hyötyä tästä on? Tietojen julkaiseminen Mitä seuraavaksi? 13

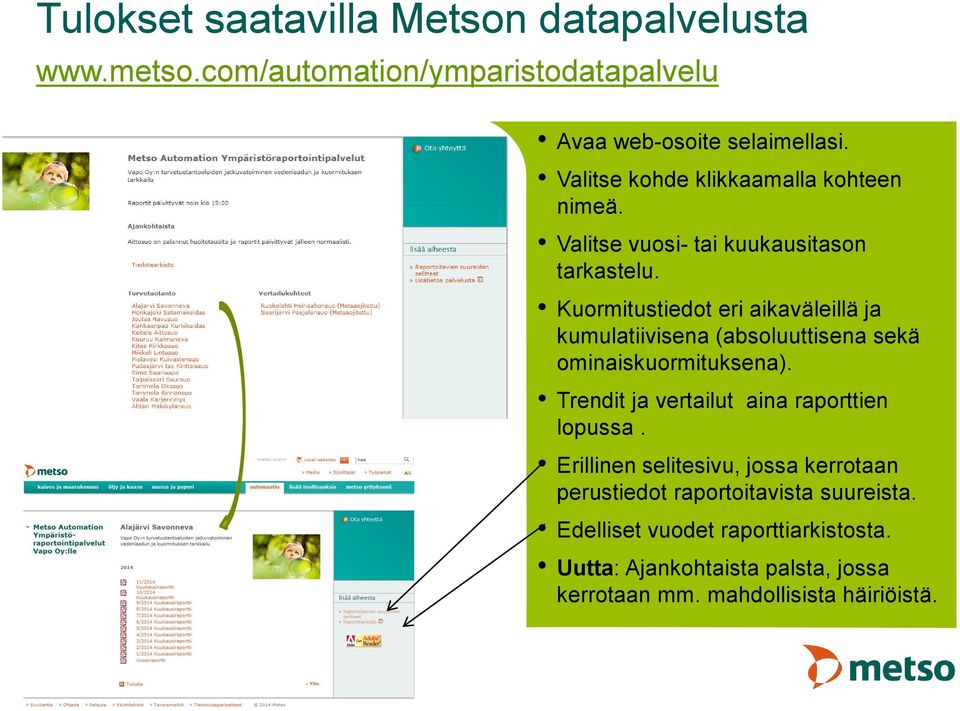

Tulokset saatavilla Metson datapalvelusta www.metso.com/automation/ymparistodatapalvelu Avaa web-osoite selaimellasi.

Kuormitustiedot eri aikaväleillä ja kumulatiivisena (absoluuttisena sekä ominaiskuormituksena).

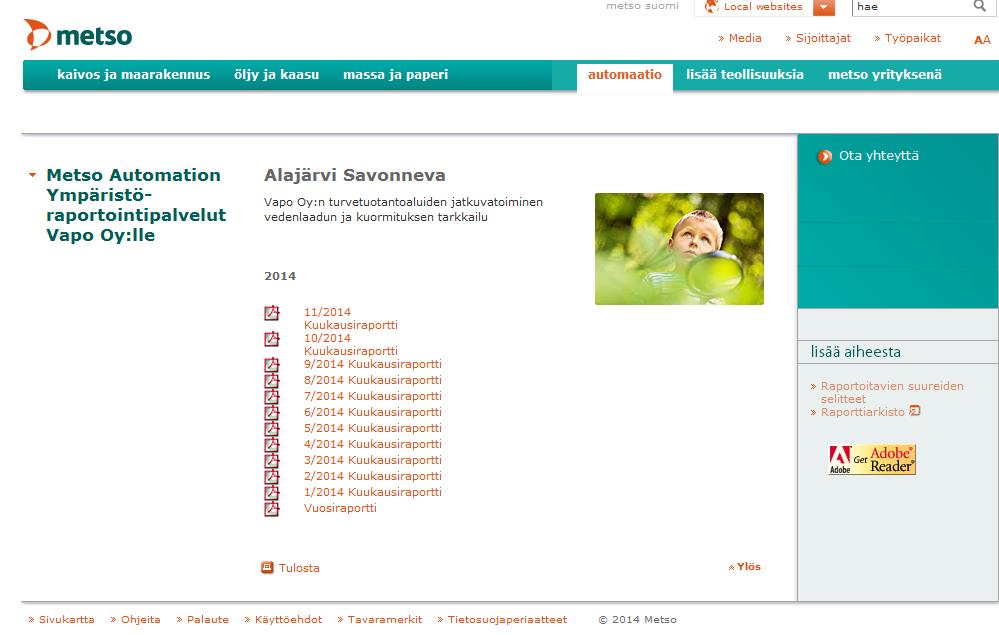

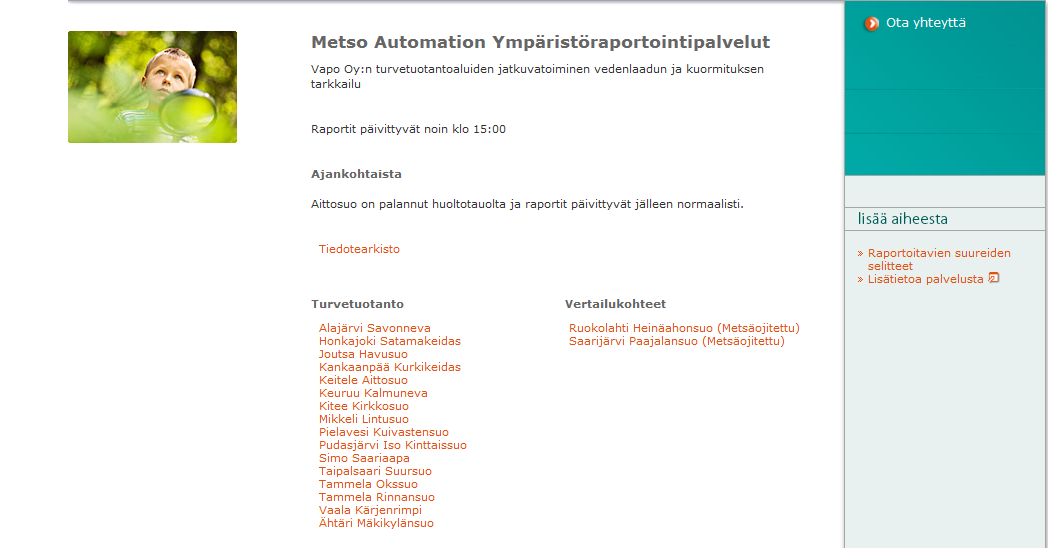

14 Tulokset saatavilla Metson datapalvelusta Avaa web-osoite selaimellasi. Valitse kohde klikkaamalla kohteen nimeä. Valitse vuosi- tai kuukausitason tarkastelu. Kuormitustiedot eri aikaväleillä ja kumulatiivisena (absoluuttisena sekä ominaiskuormituksena). Trendit ja vertailut aina raporttien lopussa. Erillinen selitesivu, jossa kerrotaan perustiedot raportoitavista suureista. Edelliset vuodet raporttiarkistosta. Uutta: Ajankohtaista palsta, jossa kerrotaan mm. mahdollisista häiriöistä. 14

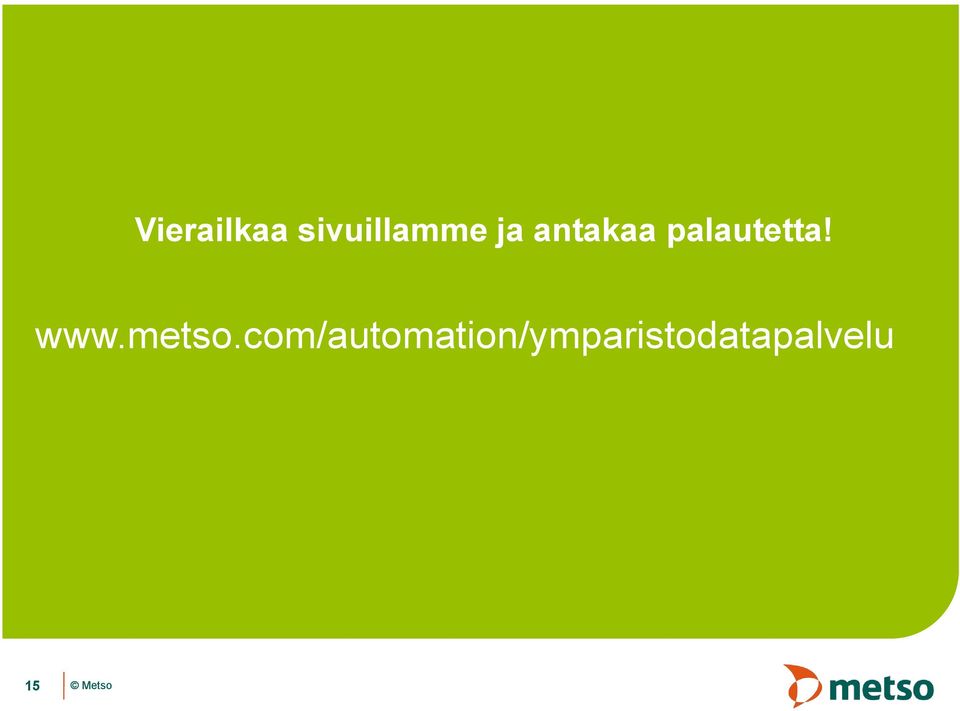

15 Vierailkaa sivuillamme ja antakaa palautetta! 15

16 Sisältö Metson jatkuvatoimisen mittauspalvelun tilannekatsaus missä mennään? Tuloksien esittelyä miten tietoa hyödynnetään ja mitä hyötyä tästä on? Tietojen julkaiseminen Mitä seuraavaksi? 16

Käyttöönotot jatkuvat suunnitellussa aikataulussa Uudet kohteet lisätään datapalveluun käyttöönottojakson jälkeen Uusien kohteiden käyttöönotto meneillään 33 kohteen

17 Käyttöönotot jatkuvat suunnitellussa aikataulussa Uudet kohteet lisätään datapalveluun käyttöönottojakson jälkeen Uusien kohteiden käyttöönotto meneillään 33 kohteen laajuuteen päädytään vuoteen 2015 mennessä Kerätyn tiedon esittämistä ja julkistamista kehitetään eteenpäin Palvelun kokonaisvaltainen kehittäminen kertyvän kokemuksen pohjalta 17

laajuuteen päädytään vuoteen 2015 mennessä Kerätyn tiedon esittämistä ja julkistamista

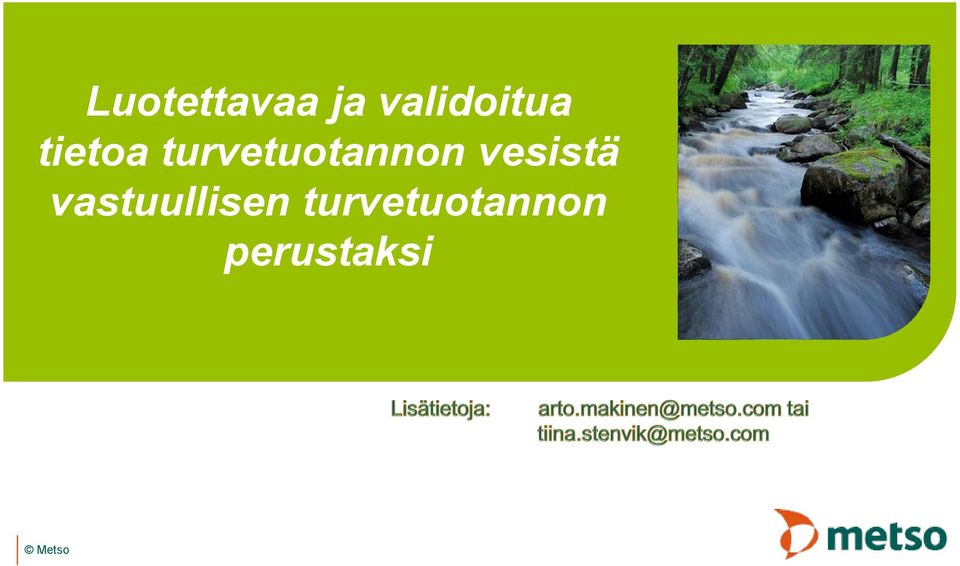

18 Luotettavaa ja validoitua tietoa turvetuotannon vesistä vastuullisen turvetuotannon perustaksi
