1 Taloyhtiön Laajakaistaliittymät Matti Joutkoski Wintel Finland Oy ftp://ftp.wintel wintel.fi/docs/laajakaista/laajakaista. /laajakaista/laajakaista.pdf

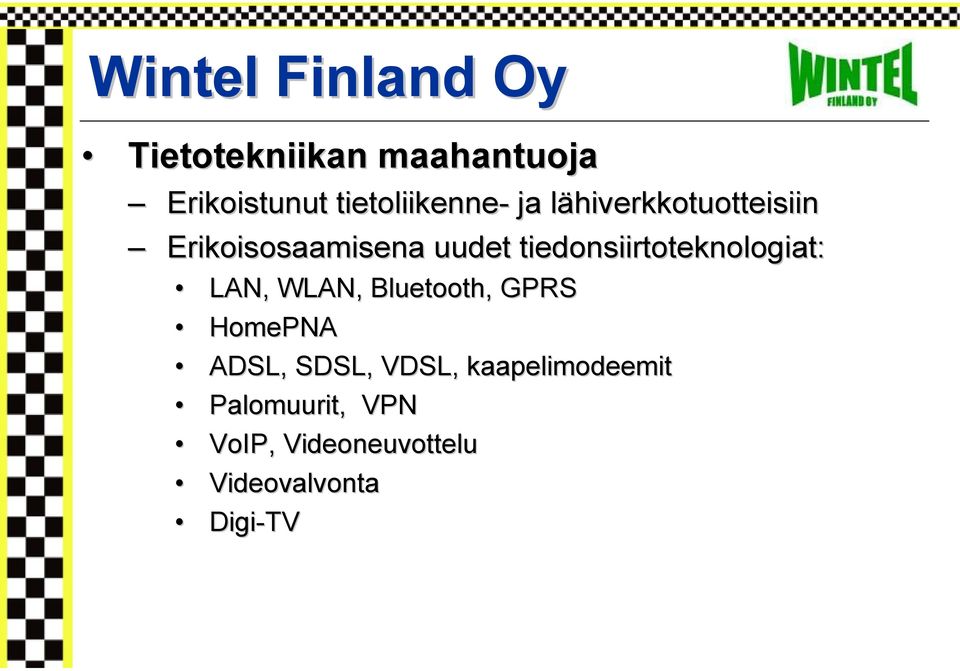

2 Wintel Finland Oy Tietotekniikan maahantuoja Erikoistunut tietoliikenne- ja lähiverkkotuotteisiin Erikoisosaamisena uudet tiedonsiirtoteknologiat: LAN, WLAN, Bluetooth,, GPRS HomePNA ADSL, SDSL, VDSL, kaapelimodeemit Palomuurit, VPN VoIP,, Videoneuvottelu Videovalvonta Digi-TV

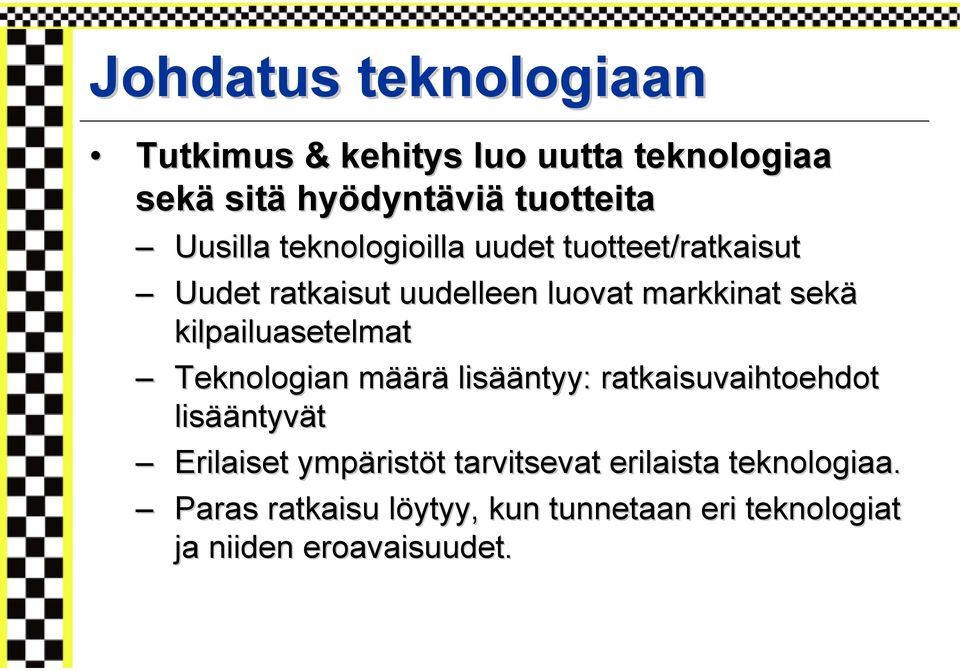

3 Johdatus teknologiaan Tutkimus & kehitys luo uutta teknologiaa sekä sitä hyödyntäviä tuotteita Uusilla teknologioilla uudet tuotteet/ratkaisut Uudet ratkaisut uudelleen luovat markkinat sekä kilpailuasetelmat Teknologian määrä lisääntyy: ratkaisuvaihtoehdot lisääntyvät Erilaiset ympäristöt tarvitsevat erilaista teknologiaa. Paras ratkaisu löytyy, kun tunnetaan eri teknologiat ja niiden eroavaisuudet.

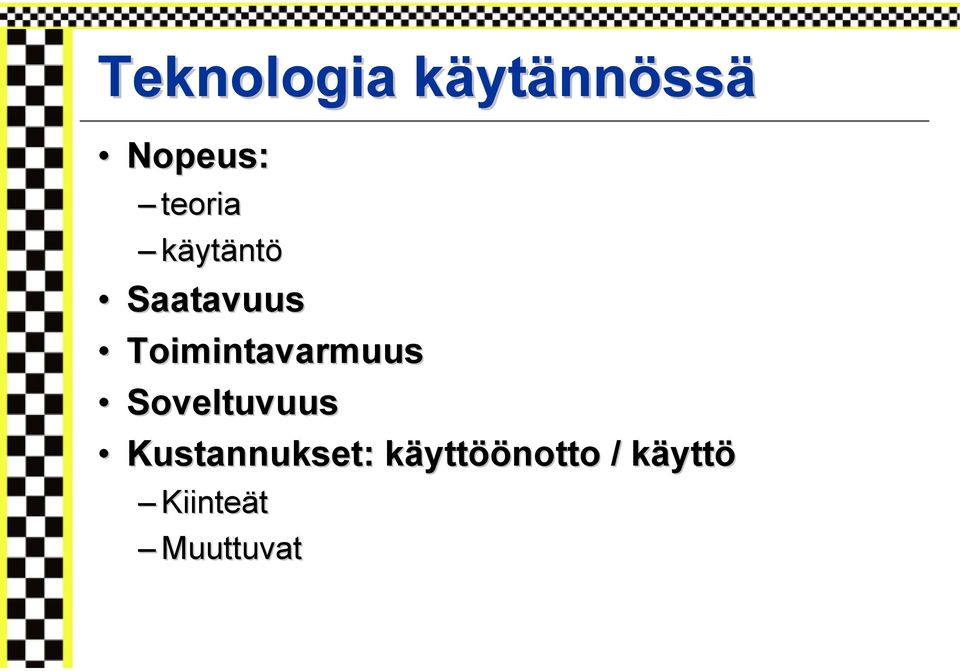

4 Teknologia käytännössä Nopeus: teoria käytäntö Saatavuus Toimintavarmuus Soveltuvuus Kustannukset: käyttöönotto / käyttö Kiinteät Muuttuvat

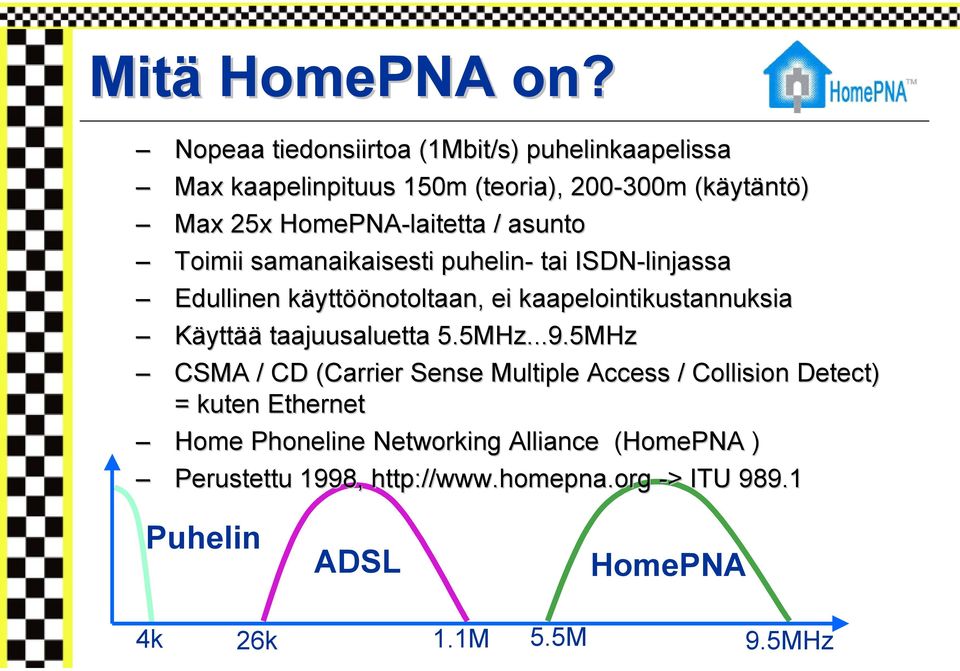

5 Mitä HomePNA on? Nopeaa tiedonsiirtoa (1Mbit/s) puhelinkaapelissa Max kaapelinpituus 150m (teoria), m (käytäntö) Max 25x HomePNA-laitetta / asunto Toimii samanaikaisesti puhelin- tai ISDN-linjassa Edullinen käyttöönotoltaan, ei kaapelointikustannuksia Käyttää taajuusaluetta 5.5MHz...9.5MHz CSMA / CD (Carrier( Sense Multiple Access / Collision Detect) = kuten Ethernet Home Phoneline Networking Alliance (HomePNA ) Perustettu 1998, homepna.orgorg -> > ITU Puhelin ADSL HomePNA 4k 26k 1.1M 5.5M 9.5MHz

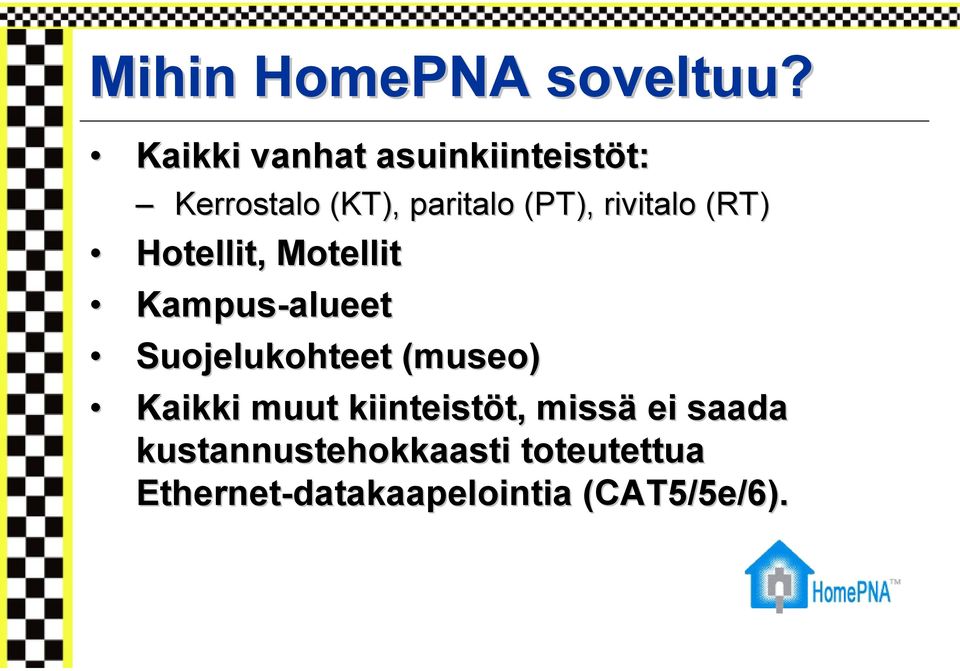

6 Mihin HomePNA soveltuu? Kaikki vanhat asuinkiinteistöt: Kerrostalo (KT), paritalo (PT), rivitalo (RT) Hotellit, Motellit Kampus-alueet alueet Suojelukohteet (museo) Kaikki muut kiinteistöt, missä ei saada kustannustehokkaasti toteutettua Ethernet-datakaapelointia (CAT5/5e/6).

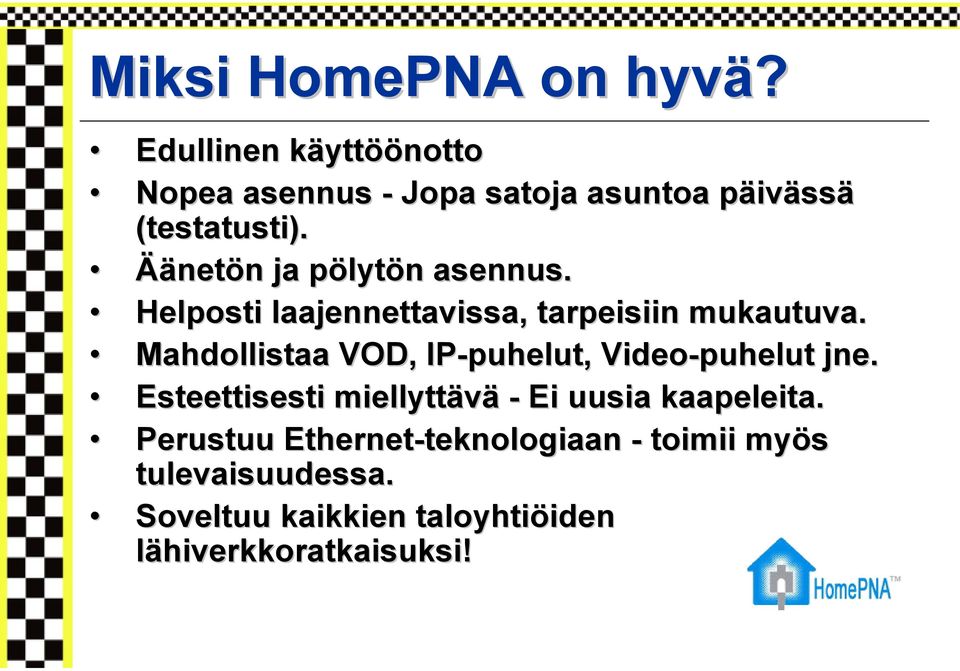

7 Miksi HomePNA on hyvä? Edullinen käyttöönotto Nopea asennus - Jopa satoja asuntoa päivässä (testatusti). Äänetön ja pölytön asennus. Helposti laajennettavissa, tarpeisiin mukautuva. Mahdollistaa VOD, IP-puhelut, Video-puhelut jne. Esteettisesti miellyttävä - Ei uusia kaapeleita. Perustuu Ethernet-teknologiaan teknologiaan - toimii myös tulevaisuudessa. Soveltuu kaikkien taloyhtiöiden lähiverkkoratkaisuksi!

8 HomePNA-toteutus Ethernet-Silta PCI-sovitin HPNA HPNA Internet HPNA USB-sovitin Puhelinkaapelit Talojakamo/ Teletila ADSL-reititin HomePNA-kytkin/kytkimet NAT/SPI-palomuuri DHCP-palvelin

9 HomePNA kytkentä teletilassa Teleurakoitsija kytkee olemassaolevan kaapelin rinnalle nopea asennus. Ruuvirima Huoneistoon Puhelinkeskukseen

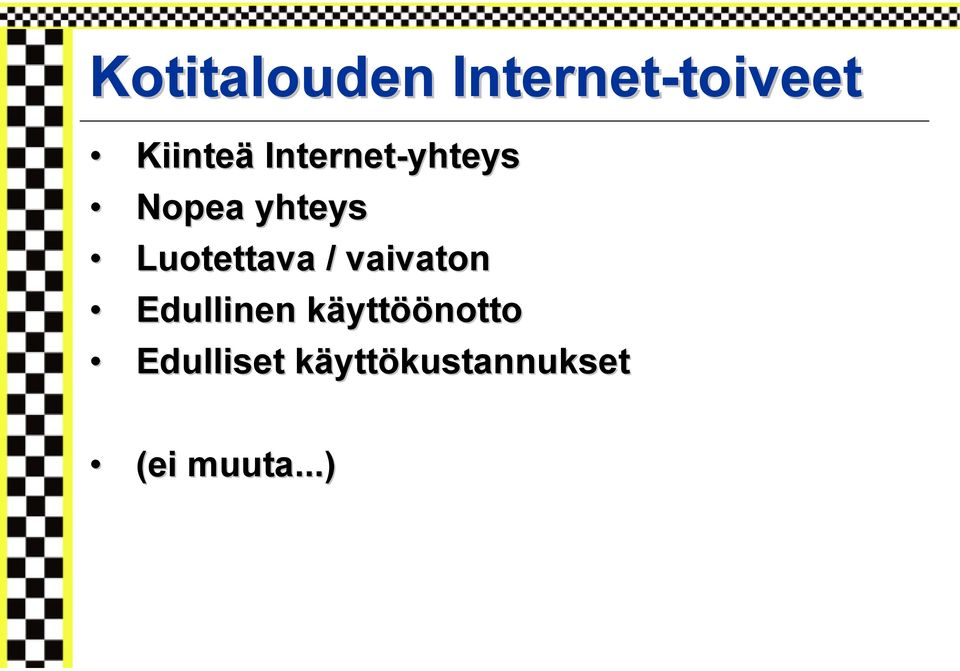

10 Kotitalouden Internet-toiveet toiveet Kiinteä Internet-yhteys Nopea yhteys Luotettava / vaivaton Edullinen käyttöönotto Edulliset käyttökustannukset (ei muuta...)

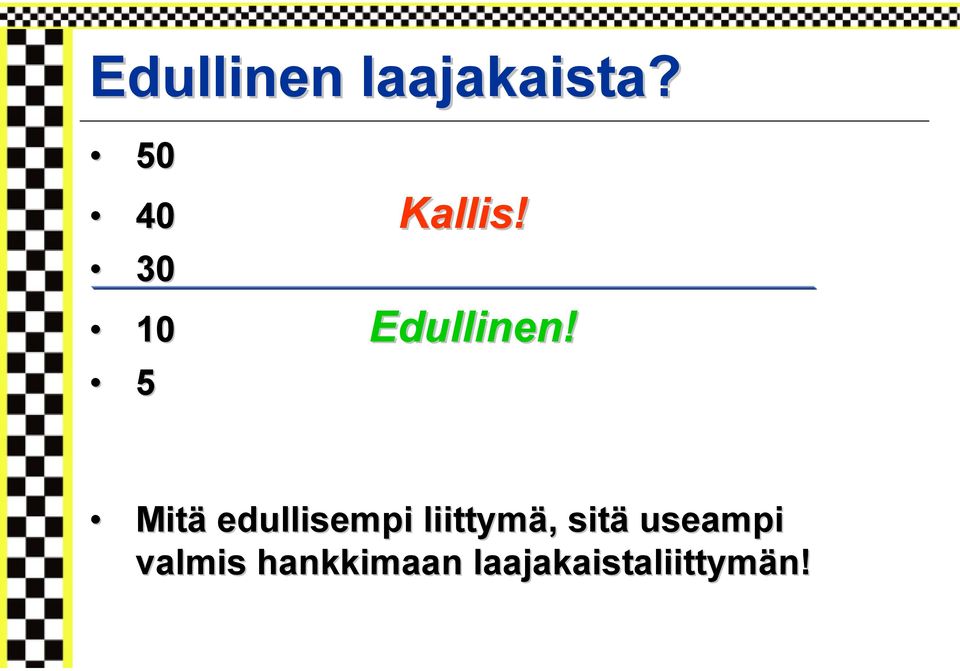

11 Edullinen laajakaista? Kallis! Edullinen! 5 Mitä edullisempi liittymä, sitä useampi valmis hankkimaan laajakaistaliittymän!

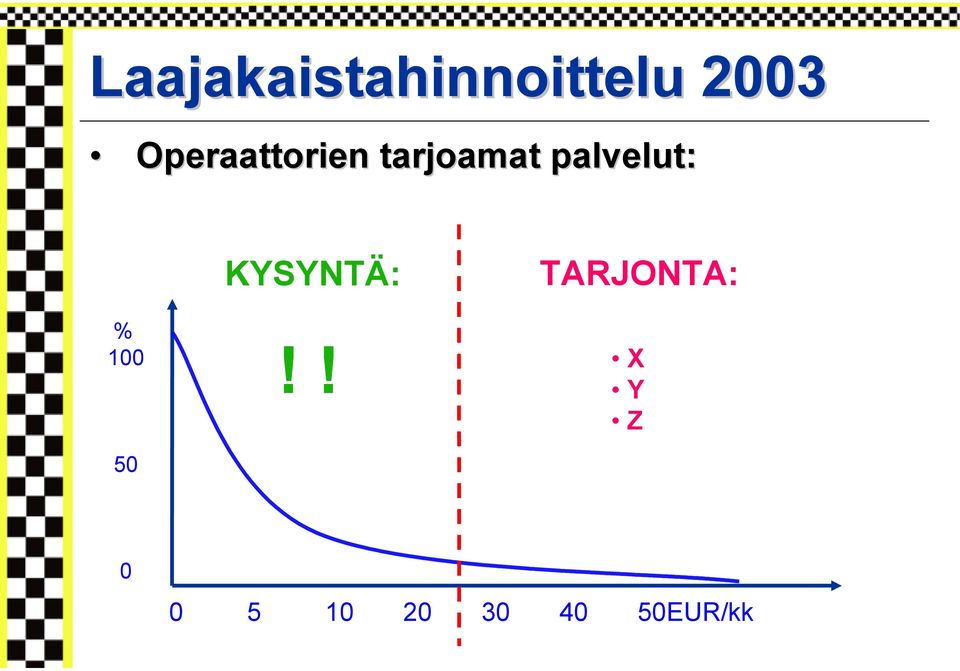

12 Laajakaistahinnoittelu 2003 Operaattorien tarjoamat palvelut: % KYSYNTÄ:!! TARJONTA: X Y Z EUR/kk

13 Kysymys: Kuinka toteuttaa??? Kysyntää vastaava laajakaistaratkaisu, joka on: kiinteä Internet-yhteys. nopea. skaalattava. luotettava.... vaivaton. pitkäikäinen. edullinen.?????????

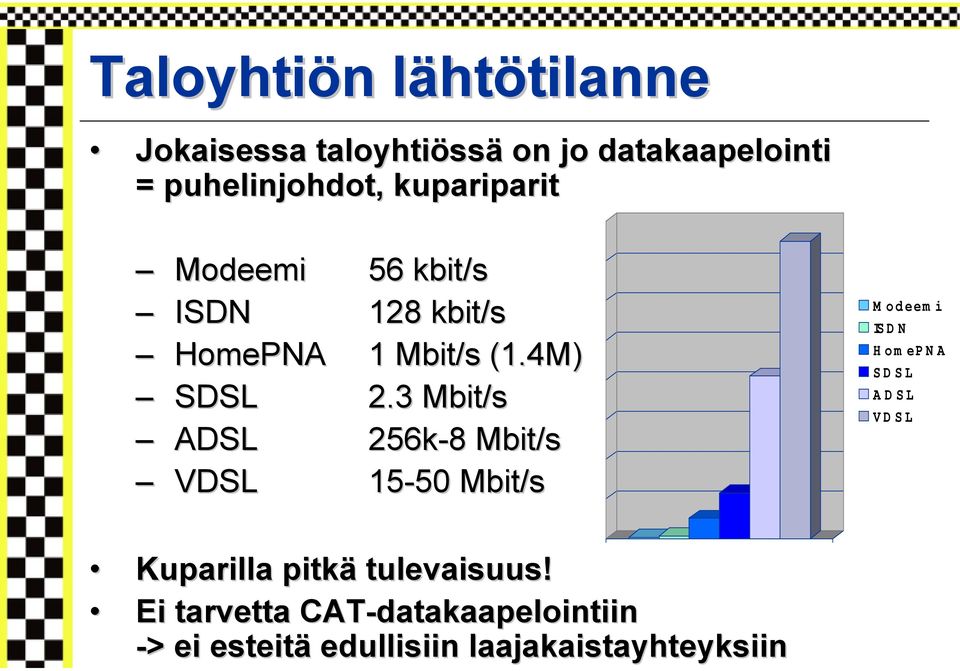

14 Taloyhtiön lähtötilanne Jokaisessa taloyhtiössä on jo datakaapelointi = puhelinjohdot, kupariparit Modeemi 56 kbit/s ISDN 128 kbit/s HomePNA 1 Mbit/s (1.4M) SDSL 2.3 Mbit/s ADSL 256k-8 Mbit/s VDSL Mbit/s M odeem i ISDN HomePNA SDSL ADSL VDSL Kuparilla pitkä tulevaisuus! Ei tarvetta CAT-datakaapelointiin -> ei esteitä edullisiin laajakaistayhteyksiin

15 Ratkaisu: HomePNA + ADSL Taloyhtiöön rakennetaan lähiverkko HomePNA-tekniikalla. Jaetaan ADSL-liittymä käyttäjien kesken Jaettu Internet-yhteys = jaettu kustannus Taloyhtiö Internetoperaattori Internet Asia USA HomePNA VDSL Ethernet (CAT5) WLAN ADSL SDSL / VDSL WLAN Ethernet Valokuitu Finland Europe Nordic

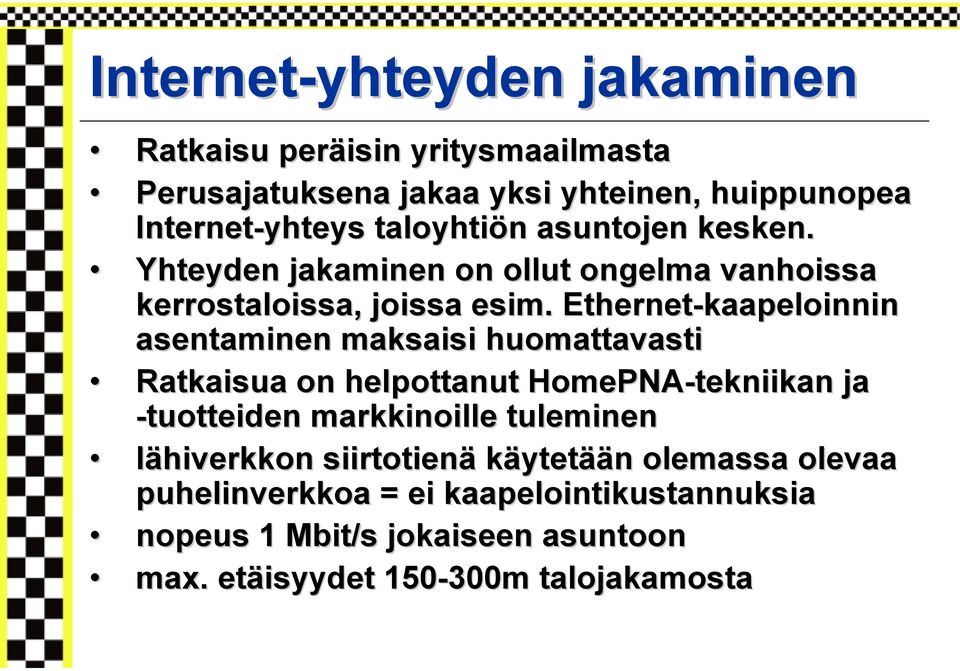

16 Internet-yhteyden jakaminen Ratkaisu peräisin yritysmaailmasta Perusajatuksena jakaa yksi yhteinen, huippunopea Internet-yhteys taloyhtiön asuntojen kesken. Yhteyden jakaminen on ollut ongelma vanhoissa kerrostaloissa, joissa esim. Ethernet-kaapeloinnin asentaminen maksaisi huomattavasti Ratkaisua on helpottanut HomePNA-tekniikan ja -tuotteiden markkinoille tuleminen lähiverkkon siirtotienä käytetään olemassa olevaa puhelinverkkoa = ei kaapelointikustannuksia nopeus 1 Mbit/s jokaiseen asuntoon max.. etäisyydet m talojakamosta

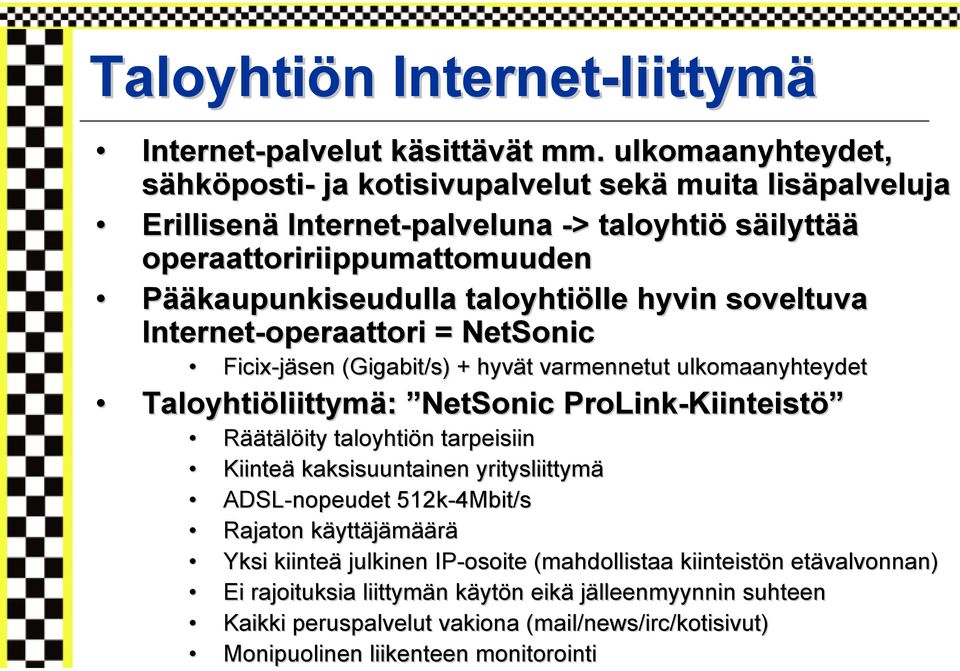

17 Taloyhtiön Internet-liittymä Internet-palvelut käsittävät mm. ulkomaanyhteydet, sähköposti- ja kotisivupalvelut sekä muita lisäpalveluja Erillisenä Internet-palveluna -> > taloyhtiö säilyttää operaattoririippumattomuuden Pääkaupunkiseudulla taloyhtiölle hyvin soveltuva Internet-operaattori = NetSonic Ficix-jäsen (Gigabit( Gigabit/s) + hyvät varmennetut ulkomaanyhteydet Taloyhtiöliittymä: NetSonic ProLink-Kiinteistö Räätälöity taloyhtiön tarpeisiin Kiinteä kaksisuuntainen yritysliittymä ADSL-nopeudet 512k-4Mbit/s Rajaton käyttäjämäärä Yksi kiinteä julkinen IP-osoite (mahdollistaa kiinteistön etävalvonnan) Ei rajoituksia liittymän käytön eikä jälleenmyynnin suhteen Kaikki peruspalvelut vakiona (mail( mail/news/ /news/irc/kotisivut) Monipuolinen liikenteen monitorointi

18 Case 6 asuntoa - 512M/512k 6 asunnon taloyhtiö - RT/PT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 512k / 512k Taloyhtiöverkko HomePNA-tekniikalla Taloyhtiöön oma palomuuri (NAT) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

19 Case 6 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 160 HomePNA-verkkokortti 6x 35 = 210 HomePNA-kytkin 8x porttia 1x 500 = 500 HomePNA-asennus / jakamo 1-2h = 200 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (NAT-palomuurilla palomuurilla) = 200 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 1370 / 228EUR228 ADSL-liittymä liittymä: : 512k/512k = 65 ======= Yhteensä asukas: EUR/ EUR/kk

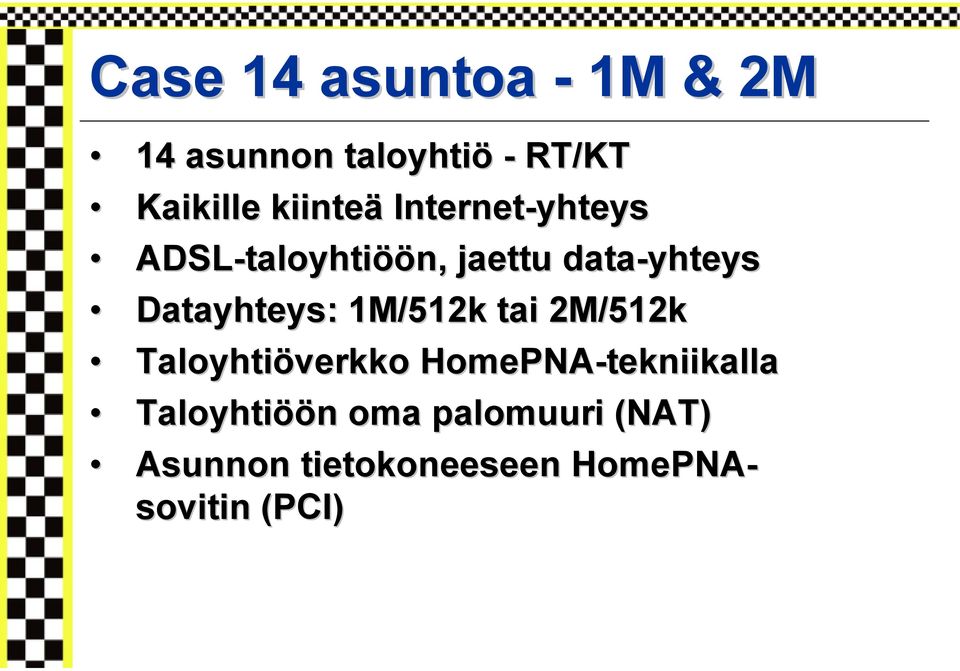

20 Case 14 asuntoa - 1M & 2M 14 asunnon taloyhtiö - RT/KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 1M/512k tai 2M/512k Taloyhtiöverkko HomePNA-tekniikalla Taloyhtiöön oma palomuuri (NAT) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

21 Case 14 as./1m - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 160 HomePNA-verkkokortti 14x 35 = 490 HomePNA-kytkin 14x porttia = 900 HomePNA-asennus / jakamo 2-3h = 300 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (NAT-palomuurilla palomuurilla) = 200 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 2150 / 154EUR154 ADSL-liittymä liittymä: : 1M/512k = 95 ======= Yhteensä asukas: EUR/ EUR/kk

22 Case 14 as./2m - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 160 HomePNA-verkkokortti 14x 35 = 490 HomePNA-kytkin 14x porttia = 900 HomePNA-asennus / jakamo 2-3h = 300 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (NAT-palomuurilla palomuurilla) = 200 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 2150 / 154EUR154 ADSL-liittymä liittymä: : 2M/512k = 135 ======= Yhteensä asukas: EUR/ EUR/kk

23 Case 26 asuntoa - 2M/512K 26 asunnon taloyhtiö - RT/KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 2M/512k Taloyhtiöverkko HomePNA-tekniikalla Taloyhtiöön oma palomuuri (NAT) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

24 Case 26 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 160 HomePNA-verkkokortti 26x 35 = 910 HomePNA-kytkin 14x porttia 2x 900 = 1800 HomePNA-asennus / jakamo 2-3h = 500 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (NAT-palomuurilla palomuurilla) = 200 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 3670 / 141EUR141 ADSL-liittymä liittymä: : 2M/512k = 135 ======= Yhteensä taloyhtiö / asukas asukas: EUR/KK

25 Case 54 asuntoa - 4M/640k 54 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 4M / 640k Taloyhtiöverkko HomePNA-tekniikalla Palomuuri taloyhtiöön (NAT) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

26 Case 54 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 160 HomePNA-verkkokortti 54x 35 = 1890 HomePNA-kytkin 14x porttia 4x 900 = 3600 HomePNA-asennus / jakamo 5-7h = 800 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (NAT-palomuurilla palomuurilla) = 200 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 6750 / 125EUR125EUR ADSL-liittymä liittymä: : 4M/640k = 240 ======= Yhteensä asukas: EUR/ EUR/kk

27 Case 54 asuntoa - 2M SDSL 54 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys SDSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 2M / 2M Taloyhtiöverkko HomePNA-tekniikalla Palomuuri taloyhtiöön (NAT) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

28 Case 54 as. - kustannukset Asennuskustannukset: SDSL-asennus asennus: = 260 HomePNA-verkkokortti 54x 35 = 1890 HomePNA-kytkin 14x porttia 4x 900 = 3600 HomePNA-asennus / jakamo 5-7h = 800 Asennus/kiinnitystarvikkeet = 100 SDSL-reititin (NAT-palomuurilla palomuurilla) = 350 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 7000 / 130EUR130EUR SDSL-liittymä liittymä: : 2M/2M = 330 ======= Yhteensä asukas: EUR/ EUR/kk

29 Case 154 asuntoa 2x 2M 154 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys 2x SDSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 2x 2M / 2M = 4M / 4M Kuorman tasaajajalla yhdistetään SDSL-linjat (=Load Balancer) Taloyhtiöverkko HomePNA-tekniikalla Palomuuri taloyhtiöön (NAT/SPI) Asunnon tietokoneeseen HomePNA- sovitin (PCI)

30 Case 154 as. - kustannukset Asennuskustannukset: SDSL-asennus asennus: 2x 260 = 520 HomePNA-verkkokortti 154x 35 = 5390 HomePNA-kytkin 14x porttia 11x 900 = 9900 HomePNA-asennus / jakamo 10-14h 14h = 1500 Asennus/kiinnitystarvikkeet = 100 Load Balancer / SPI-palomuuri = 300 SDSL-reititin 2x 350 = 700 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: / 120EUR120EUR SDSL-liittymä liittymä: : 2M/2M 2x 330 = 660 ======= Yhteensä asukas: EUR/ EUR/kk

31 Riittääkö suorituskyky? Kun 1 Mbit/s Internet-yhteys riittää 30 hengen keskiverto yritykselle, niin miksei se riittäisi 25 asunnon taloyhtiölle? Internet-kaistaa saadaan helposti laajennettua,, ADSL tukee max 8Mbit/s tai DSL-linjoja voidaan yhdistää. 1Mbit/s asuntonopeus riittää jopa MPEG4- videolähetyksen vastaanottamiseen. Markkinoilla myös 1.4Mbit/s HomePNA:ta Taloyhtiössä keskiverto käyttöaste on 10-20% HomePNA-tekniikan käyttöikä 10-20v

32 Käytännön kuormitus Case 1 >20 käyttäjää,, 2M/512k ADSL-liittymässä Paljon aktiivisia käyttäjiä kaista riittää! Yhtiölle riittäisi jopa 1M/512k-liittymä

33 Käytännön kuormitus Case 2 >40 käyttäjää,, 2M/512k ADSL-liittymässä Paljon tavallisia käyttäjiä Kaistassa edelleen paljon reserviä!

34 Toteutuksen tietoturva/suoja NAT (Network( Address Translation) palomuuritoiminto ADSL-reitittimessä NAT estää käyttäjäkohtaisen IP:n näkymisen ulospäin ja jakaa samalla useita IP-osoitteita kaikille käyttäjille NAT-palomuuri estää luvattomat yhteydenotot Internetistä käsin (filttereillä lisäturvaa) Taloyhtiössä estetään eri asuntojen näkyminen toisilleen suoraan HomePNA-kytkimen VLAN- ominaisuudella (=tietosuoja) Erillistä palomuuriohjelmistoa ei tarvita asunnoissa!

35 Kuinka minimoida ylläpito? Laadukkaat komponentit talojakamoon Yksinkertainen laitteistokokoonpano: HomePNA-kytkin + ADSL-reititin/palomuuri Asianmukainen asennus sekä dokumentaatio Koulutus käyttöönotossa Vikadiagnosoinnin ohjeistus käyttäjille Toimintavarma Internet-operaattori Helpdesk-palvelut: palvelut: Internet-operaattori Järjestelmätoimittaja Teleurakoitsija Laitemaahantuoja

36 Referenssejä Pääkaupunkiseudulla jo satoja kyseisellä konseptilla toteutettuja toimivia kohteita Ei ongelmia asennuksessa, käyttöönotossa, laitteistoissa: Ylläpidon tarve olematon! Nettimaunula: net/maunula/ (Operaattorit käyttävät samaa tekniikkaa palveluissaan)

37 Toteutuksen yhteenveto HomePNA-tekniikan avulla kaapelointi- sekä asennuskustannukset alas. Jaetulla data-liittymällä jaetut Internet-kulut kulut. Mitä suurempi taloyhtiö, sen suurempi säästö ja pienemmät käyttökustannukset. Erillinen Internet-liittymä mahdollistaa operaattoririippumattomuuden. Toteutus mahdollistaa myös kiinteistön LVI-etävalvontapalvelut etävalvontapalvelut! Laadukkailla komponenteilla sekä ammattilaisen asennuksella huoltovapaa sekä toimintavarma ratkaisu!

38 Kysymyksiä? Vastauksia: Wintel Finland Oy Ennekuja 2, ESPOO Puh: Fax: HomePNA-osaamista osaamista: wintel.fi HomePNA-kytkimet kytkimet: nexo.com..com.tw HomePNA-sovittimet sovittimet: citynetek.com Load Balancerit: leadfly.com Internet-operaattori operaattori: netsonic.fi HomePNA-tietoutta tietoutta: homepna.fi HomePNA-information: homepna.org matti.joutkoski ftp://ftp.wintel wintel.fi/docs/ /docs/laajakaista/ (toteutusdokumentaatio)
