1 Taloyhtiön huippunopeat laajakaistayhteydet Matti Joutkoski,, Wintel Finland Oy ftp://ftp.wintel.fi/docs/laajakaista/laajakaista.pdf

2 Wintel Finland Oy Tietotekniikan maahantuoja Erikoistunut tietoliikenne- ja lähiverkkotuotteisiin Erikoisosaamisena uudet tiedonsiirtoteknologiat: Ethernet,, WLAN, Bluetooth,, GPRS, GSM VDSL HomePNA (HomePNA 3.0) ADSL, ADSL2/2+, G.shdsl shdsl,, kaapelimodeemit DSLAM-keskittimet Palomuurit, VPN GPS, Paikannus VoIP, Skype,, Videoneuvottelu Videovalvonta Digi-TV

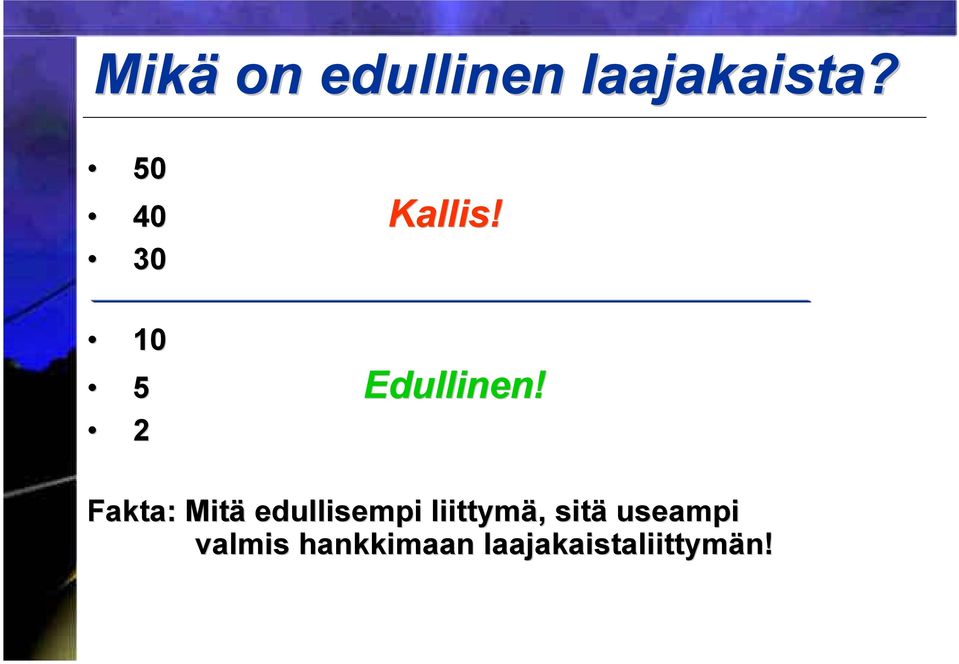

3 Mikä on edullinen laajakaista? Kallis! 5 Edullinen! 2 Fakta: Mitä edullisempi liittymä, sitä useampi valmis hankkimaan laajakaistaliittymän!

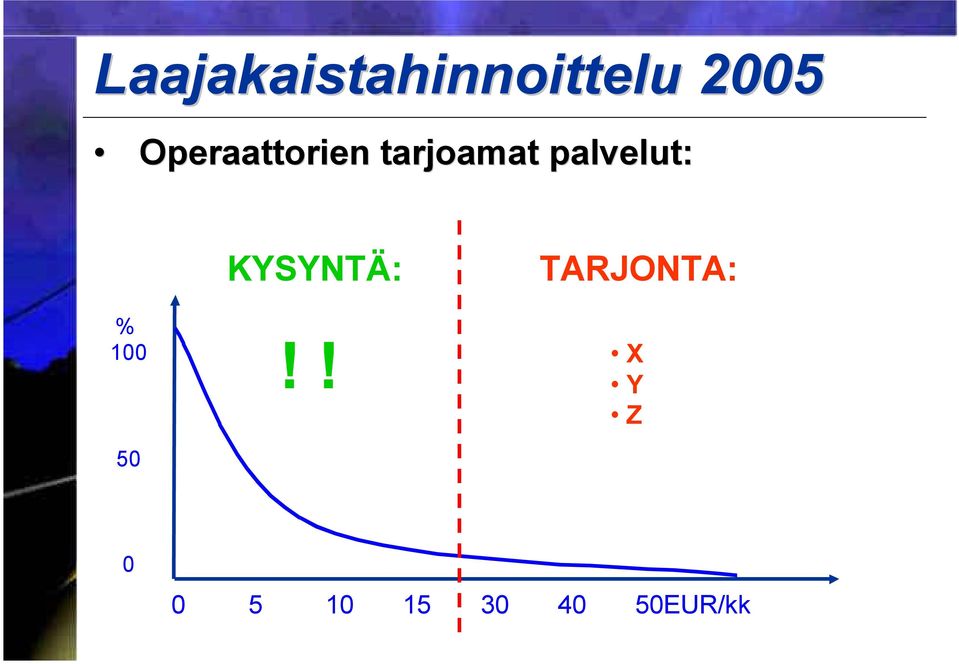

4 Laajakaistahinnoittelu 2005 Operaattorien tarjoamat palvelut: % KYSYNTÄ:!! TARJONTA: X Y Z EUR/kk

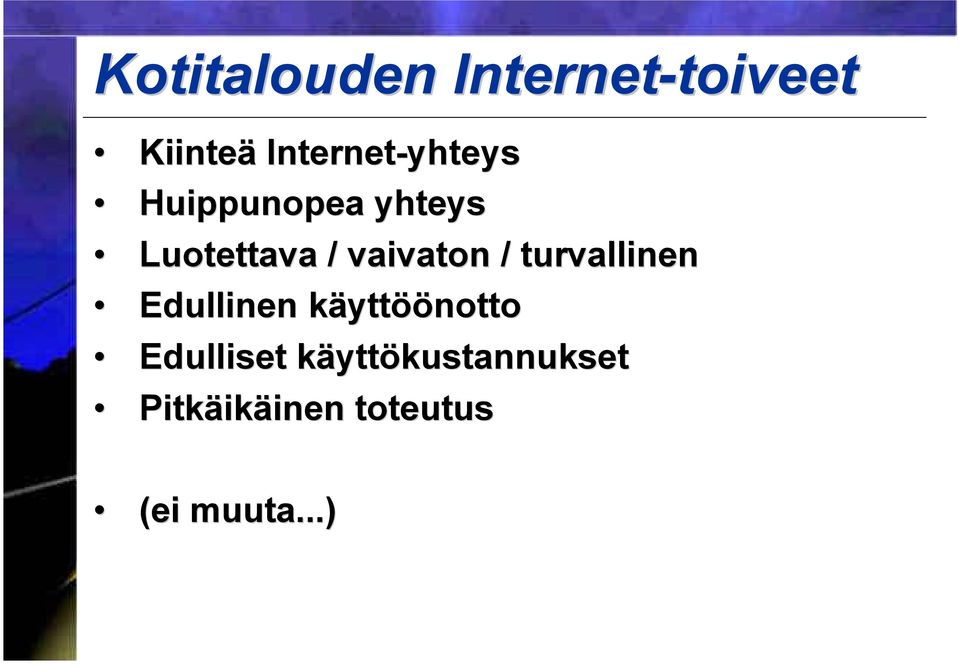

5 Kotitalouden Internet-toiveet toiveet Kiinteä Internet-yhteys Huippunopea yhteys Luotettava / vaivaton / turvallinen Edullinen käyttöönotto Edulliset käyttökustannukset Pitkäikäinen toteutus (ei muuta...)

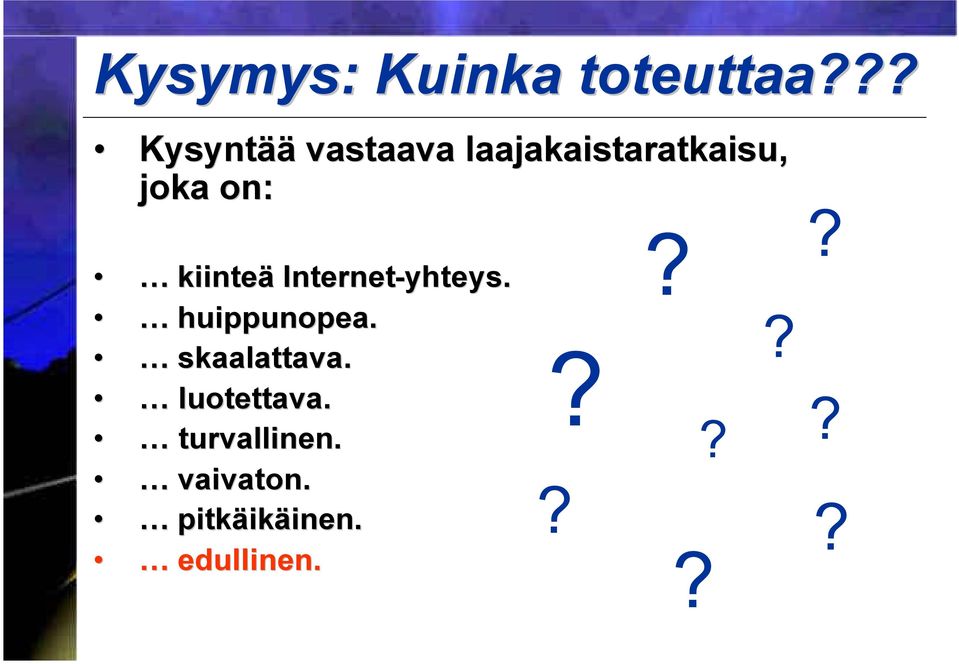

6 Kysymys: Kuinka toteuttaa??? Kysyntää vastaava laajakaistaratkaisu, joka on: kiinteä Internet-yhteys. huippunopea. skaalattava. luotettava. turvallinen. vaivaton. pitkäikäinen. edullinen.?????????

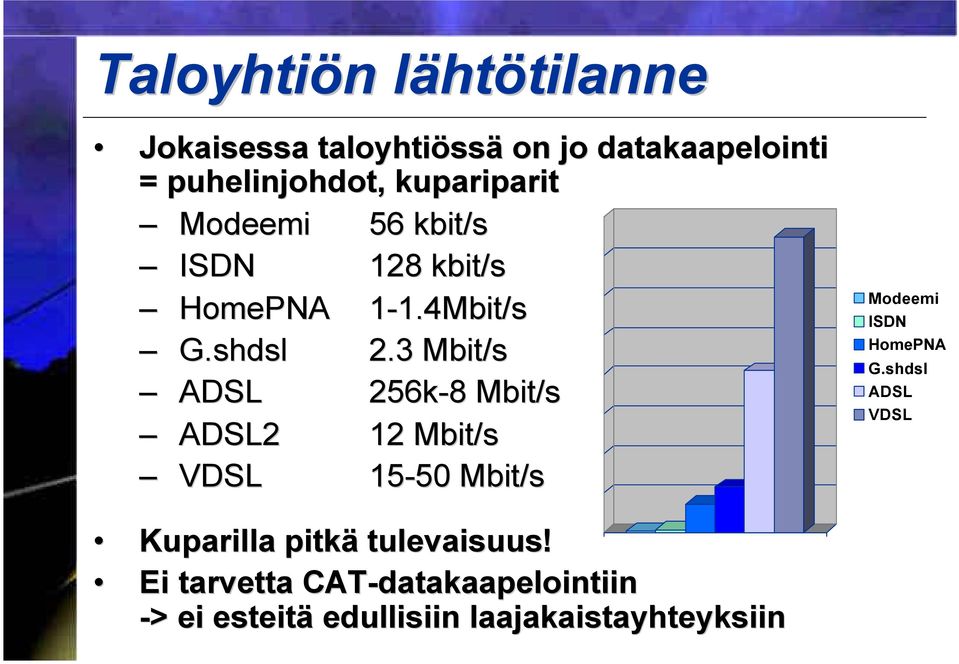

7 Taloyhtiön lähtötilanne Jokaisessa taloyhtiössä on jo datakaapelointi = puhelinjohdot, kupariparit Modeemi 56 kbit/s ISDN 128 kbit/s HomePNA 1-1.4Mbit/s1.4Mbit/s G.shdsl 2.3 Mbit/s ADSL 256k-8 Mbit/s ADSL2 12 Mbit/s VDSL Mbit/s Modeemi ISDN HomePNA G.shdsl ADSL VDSL Kuparilla pitkä tulevaisuus! Ei tarvetta CAT-datakaapelointiin -> ei esteitä edullisiin laajakaistayhteyksiin

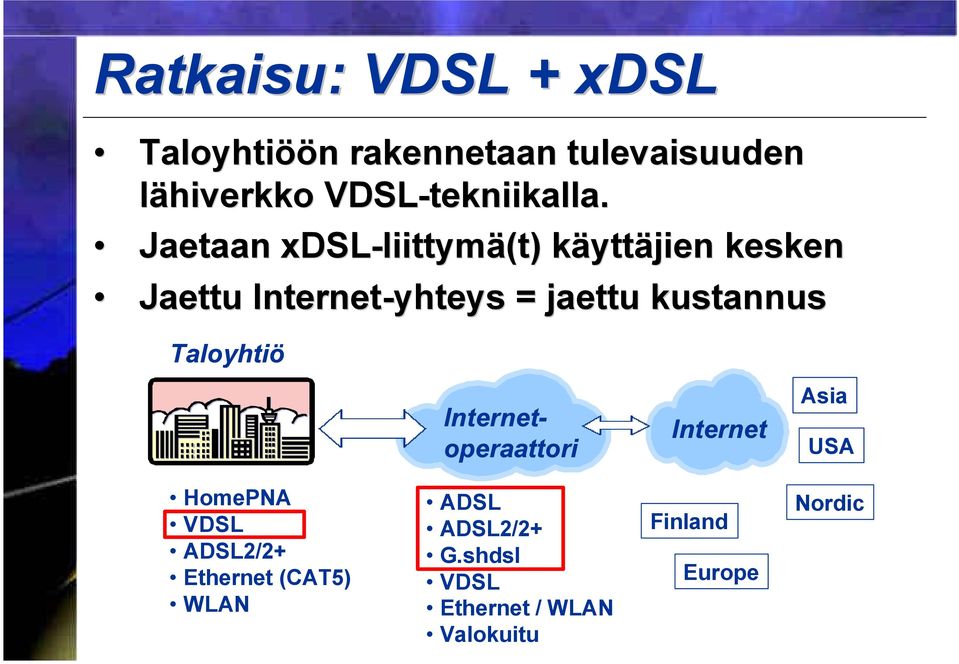

8 Ratkaisu: VDSL + xdsl Taloyhtiöön rakennetaan tulevaisuuden lähiverkko VDSL-tekniikalla. Jaetaan xdsl-liittymä(t) käyttäjien kesken Jaettu Internet-yhteys = jaettu kustannus Taloyhtiö Internetoperaattori Internet Asia USA HomePNA VDSL ADSL2/2+ Ethernet (CAT5) WLAN ADSL ADSL2/2+ G.shdsl VDSL Ethernet / WLAN Valokuitu Finland Europe Nordic

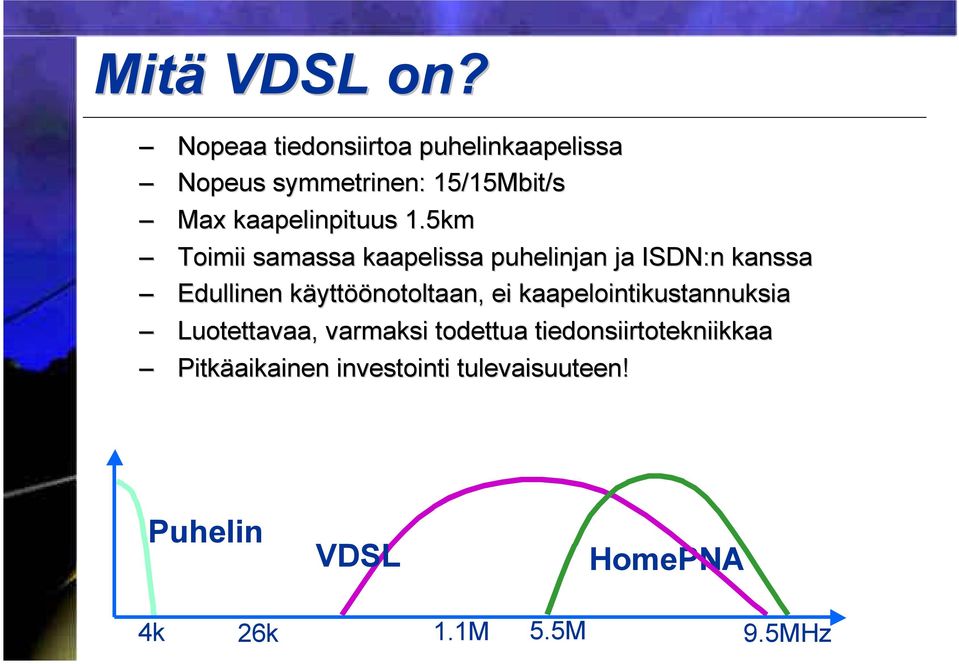

9 Mitä VDSL on? Nopeaa tiedonsiirtoa puhelinkaapelissa Nopeus symmetrinen: 15/15Mbit/s Max kaapelinpituus 1.5km Toimii samassa kaapelissa puhelinjan ja ISDN:n kanssa Edullinen käyttöönotoltaan, ei kaapelointikustannuksia Luotettavaa, varmaksi todettua tiedonsiirtotekniikkaa Pitkäaikainen investointi tulevaisuuteen! Puhelin VDSL HomePNA 4k 26k 1.1M 5.5M 9.5MHz

10 VDSL-toteutus Ethernet-Silta Ethernet-silta VDSL VDSL Ethernet-silta Internet VDSL Puhelinkaapelit Talojakamo/Teletila xdsl-reititin/reitittimet VDSLkytkin/kytkimet SPI-palomuuri DHCP-palvelin

11 VDSL kytkentä teletilassa Hyödynnetään olemassaolevaa puhelinkaapelointia VDSL-liikenne suodatetaan > ei häiritse keskusta Ruuvirima Huoneistoon Puhelinkeskukseen

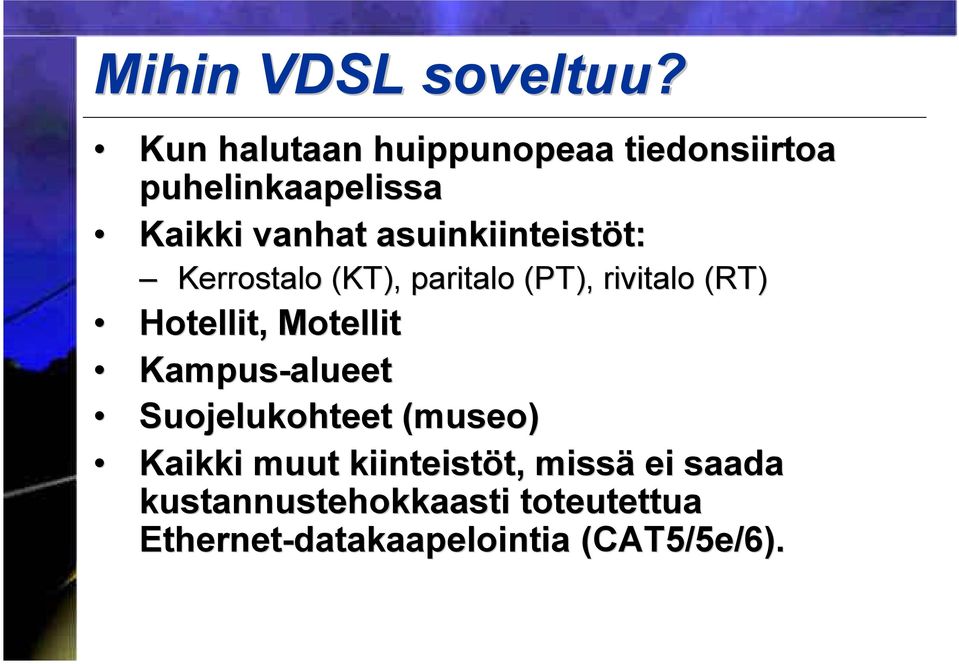

12 Mihin VDSL soveltuu? Kun halutaan huippunopeaa tiedonsiirtoa puhelinkaapelissa Kaikki vanhat asuinkiinteistöt: Kerrostalo (KT), paritalo (PT), rivitalo (RT) Hotellit, Motellit Kampus-alueet alueet Suojelukohteet (museo) Kaikki muut kiinteistöt, missä ei saada kustannustehokkaasti toteutettua Ethernet-datakaapelointia (CAT5/5e/6).

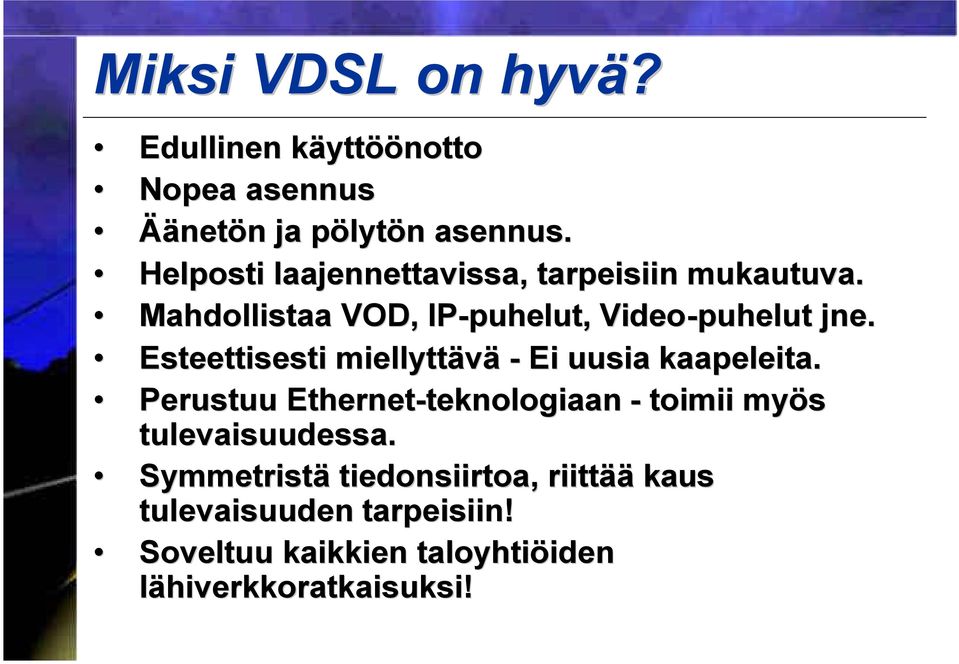

13 Miksi VDSL on hyvä? Edullinen käyttöönotto Nopea asennus Äänetön ja pölytön asennus. Helposti laajennettavissa, tarpeisiin mukautuva. Mahdollistaa VOD, IP-puhelut, Video-puhelut jne. Esteettisesti miellyttävä - Ei uusia kaapeleita. Perustuu Ethernet-teknologiaan teknologiaan - toimii myös tulevaisuudessa. Symmetristä tiedonsiirtoa, riittää kaus tulevaisuuden tarpeisiin! Soveltuu kaikkien taloyhtiöiden lähiverkkoratkaisuksi!

14 Internet-yhteyden jakaminen Ratkaisu peräisin yritysmaailmasta Perusajatuksena jakaa yksi yhteinen, huippunopea Internet-yhteys taloyhtiön asuntojen kesken. Yhteyden jakaminen on ollut ongelma vanhoissa kerrostaloissa, joissa esim. Ethernet-kaapeloinnin asentaminen maksaisi huomattavasti lähiverkkon siirtotienä käytetään olemassa olevaa puhelinverkkoa = ei kaapelointikustannuksia nopeus 15 Mbit/s jokaiseen asuntoon max.. etäisyydet 1500m talojakamosta

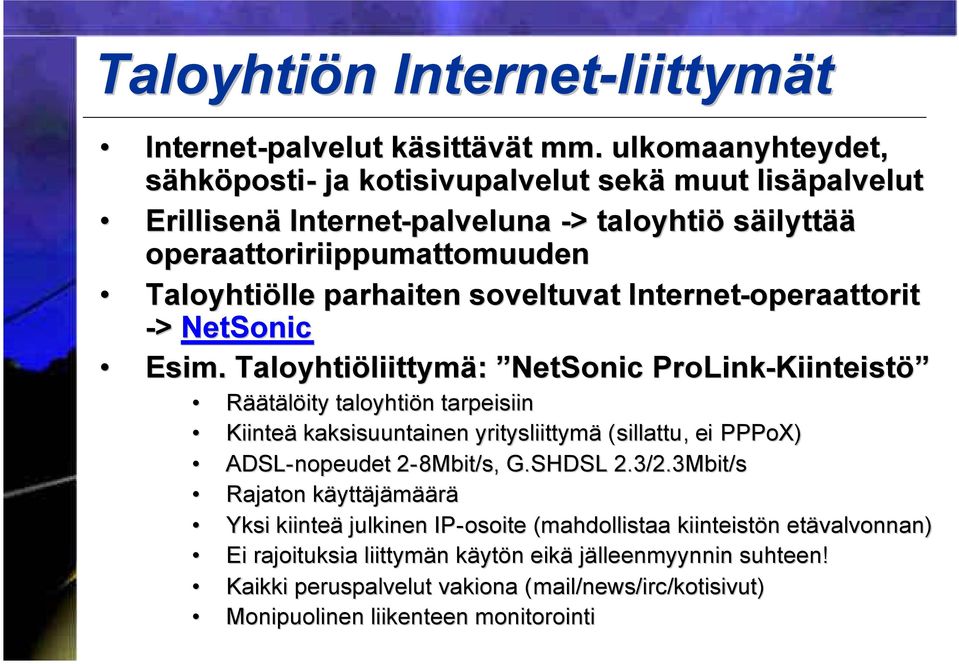

15 Taloyhtiön Internet-liittymät Internet-palvelut käsittävät mm. ulkomaanyhteydet, sähköposti- ja kotisivupalvelut sekä muut lisäpalvelut Erillisenä Internet-palveluna -> > taloyhtiö säilyttää operaattoririippumattomuuden Taloyhtiölle parhaiten soveltuvat Internet-operaattorit -> NetSonic Esim. Taloyhtiöliittymä: NetSonic ProLink-Kiinteistö Räätälöity taloyhtiön tarpeisiin Kiinteä kaksisuuntainen yritysliittymä (sillattu( sillattu,, ei PPPoX) ADSL-nopeudet 2-8Mbit/s, 2 G.SHDSL 2.3/2.3Mbit/s Rajaton käyttäjämäärä Yksi kiinteä julkinen IP-osoite (mahdollistaa kiinteistön etävalvonnan) Ei rajoituksia liittymän käytön eikä jälleenmyynnin suhteen! Kaikki peruspalvelut vakiona (mail( mail/news/ /news/irc/kotisivut) Monipuolinen liikenteen monitorointi

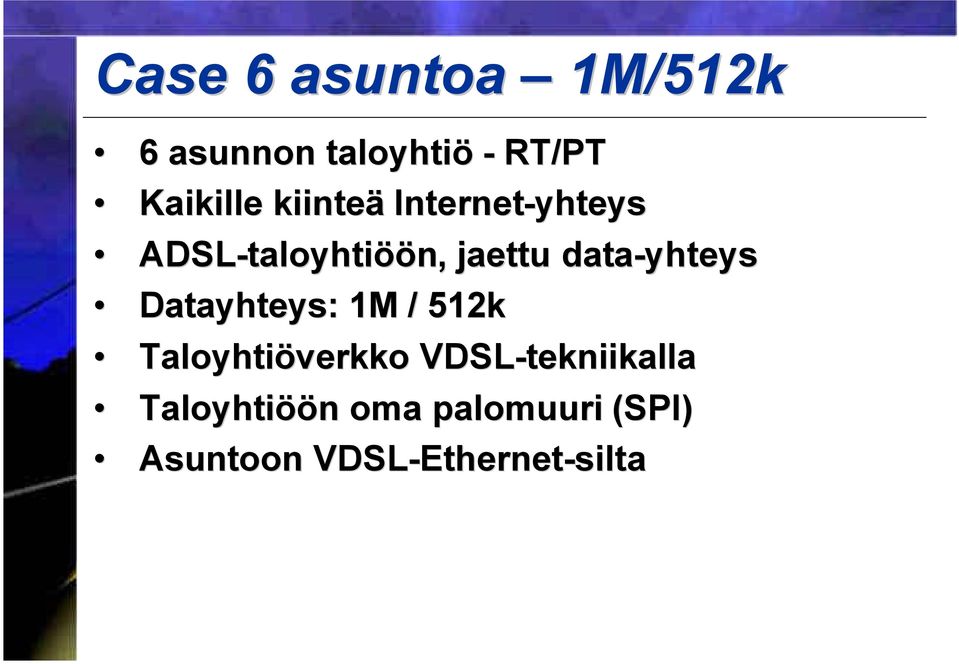

16 Case 6 asuntoa 1M/512k 6 asunnon taloyhtiö - RT/PT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 1M / 512k Taloyhtiöverkko VDSL-tekniikalla Taloyhtiöön oma palomuuri (SPI) Asuntoon VDSL-Ethernet Ethernet-silta

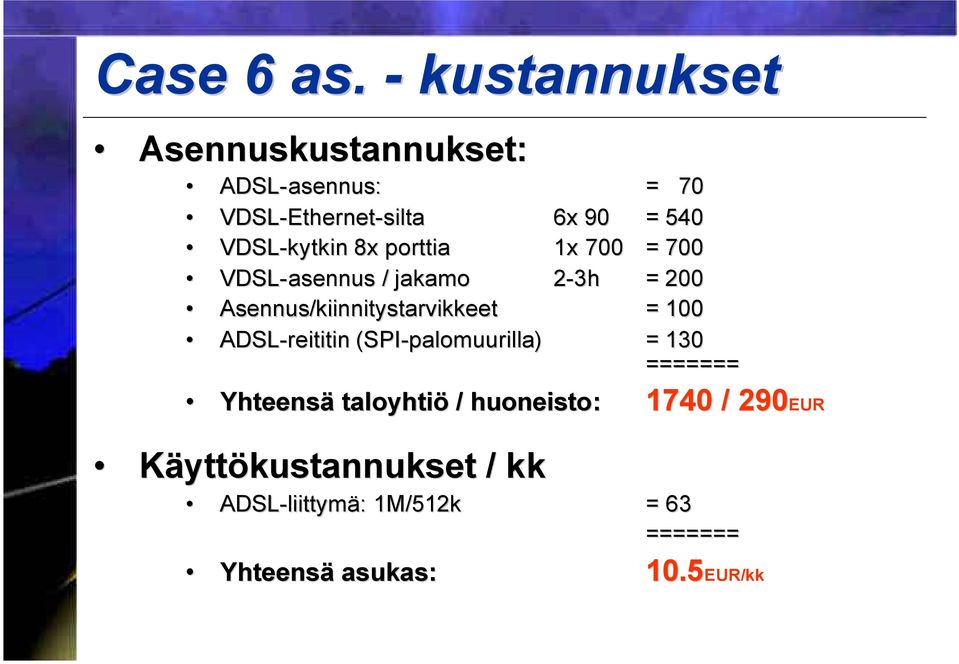

17 Case 6 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 VDSL-Ethernet Ethernet-silta 6x 90 = 540 VDSL-kytkin 8x porttia 1x 700 = 700 VDSL-asennus / jakamo 2-3h = 200 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / huoneisto Käyttökustannukset / kk huoneisto: 1740 / 290EUR290 ADSL-liittymä liittymä: : 1M/512k = 63 ======= Yhteensä asukas: EUR/ EUR/kk

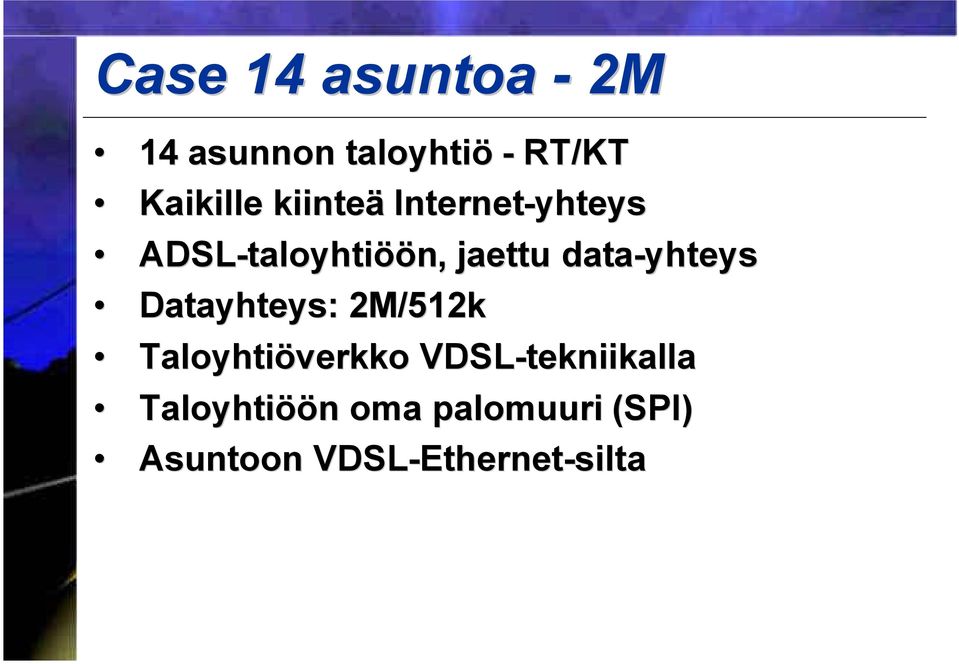

18 Case 14 asuntoa - 2M 14 asunnon taloyhtiö - RT/KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 2M/512k Taloyhtiöverkko VDSL-tekniikalla Taloyhtiöön oma palomuuri (SPI) Asuntoon VDSL-Ethernet Ethernet-silta

19 Case 14 as./2m - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 VDSL-Ethernet Ethernet-silta 14x 90 = 1260 VDSL-kytkin 8x porttia 2x 700 = 1400 VDSL-asennus / jakamo 3h = 300 Asennus/kiinnitystarvikkeet = 100 ADSL-reititin (SPI/NAT-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / huoneisto Käyttökustannukset / kk huoneisto: 3260 / 233EUR233 ADSL-liittymä liittymä: : 2M/512k = 85 ======= Yhteensä asukas: EUR/ EUR/kk

20 Case 24 asuntoa - 4M/640k 24 asunnon taloyhtiö - RT/KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 4M/640k Taloyhtiöverkko VDSL-tekniikalla Taloyhtiöön oma palomuuri (SPI) Asuntoon VDSL-Ethernet Ethernet-silta

21 Case 24 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 VDSL-Ethernet Ethernet-silta 24x 90 = 2160 VDSL-kytkin 24x porttia = 2000 VDSL-asennus / jakamo 3-4h = 400 Asennus/kiinnitystarvikkeet = 200 ADSL-reititin (SPI/NAT-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / huoneisto Käyttökustannukset / kk huoneisto: 4960 / 207EUR207 ADSL-liittymä liittymä: : 4M/640k = 97 ======= Yhteensä taloyhtiö / asukas asukas: EUR/KK

22 Case 48 asuntoa - 8M/1M 48 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys ADSL-taloyhtiöön taloyhtiöön, jaettu data-yhteys Datayhteys: : 8M / 1M Taloyhtiöverkko VDSL-tekniikalla Palomuuri taloyhtiöön (SPI) Asuntoon VDSL-Ethernet Ethernet-silta

23 Case 48 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 VDSL-Ethernet Ethernet-silta 48x 90 = 4320 VDSL-kytkin 24x porttia 2x 2000 = 4000 VDSL-asennus / jakamo 6-7h = 700 Asennus/kiinnitystarvikkeet = 300 ADSL-reititin (SPI/NAT-palomuurilla palomuurilla) = 130 ======= Yhteensä taloyhtiö / huoneisto Käyttökustannukset / kk huoneisto: 9520 / 198EUR198 ADSL-liittymä liittymä: : 8M/1M = 115 ======= Yhteensä asukas: EUR/ EUR/kk

24 Case 48 asuntoa 2M G.shdsl 48 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys G.shdsl shdsl-taloyhtiöön, jaettu data-yhteys Datayhteys: : 2.3M / 2.3M Taloyhtiöverkko VDSL-tekniikalla Palomuuri taloyhtiöön (SPI) Asuntoon VDSL-Ethernet Ethernet-silta

25 Case 48 as. - kustannukset Asennuskustannukset: ADSL-asennus asennus: = 70 VDSL-Ethernet Ethernet-silta 48x 90 = 4320 VDSL-kytkin 24x porttia 2x 2000 = 4000 VDSL-asennus / jakamo 6-7h = 700 Asennus/kiinnitystarvikkeet = 300 G.shdsl shdsl-reititin (SPI/NAT-palomuurilla palomuurilla) = 250 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: 9640 / 201EUR201 G.shdsl shdsl-liittymä: : 2.3M/2.3M = 120 ======= Yhteensä asukas: EUR/ EUR/kk

26 Case 140 asuntoa 10M/3M 140 asunnon taloyhtiö - KT Kaikille kiinteä Internet-yhteys G.shdsl + ADSL -taloyhtiöön, jaettu data-yhteys Datayhteys: : 2.3M/2.3M + 8M/1M = 10M / 3M Kuormantasaajajalla yhdistetään xdsl-linjat (=Load Balancer) Taloyhtiöverkko VDSL-tekniikalla Palomuuri taloyhtiöön (SPI) Asuntoon VDSL-Ethernet Ethernet-silta

27 Case 140 as. - kustannukset Asennuskustannukset: G.shdsl shdsl/adsl-asennus: 2x 70 = 140 VDSL-Ethernet Ethernet-silta 140x 90 = VDSL-kytkin 24x porttia 6x 2000 = VDSL-asennus / jakamo 6-7h = 700 Asennus/kiinnitystarvikkeet = 500 Load Balancer / SPI-palomuuri = 300 G.shdsl shdsl-reititin = 300 ADSL-reititin = 130 ======= Yhteensä taloyhtiö / asukas Käyttökustannukset / kk asukas: / 190EUR190 G.shdsl + ADSL -liittymät: = 235 ======= Yhteensä asukas: EUR/ EUR/kk

28 Suorituskyky riittää varmasti! 15Mbit/s on 15 kertaa HomePNA-tekniikkaa nopeampaa,, se mahdollistaa useiden samanaikaisten TV-kanavien tiedonsiirron. VDSL = Symmetristä tiedonsiirtoa (toisin kuin ADSL), ulospäin menevän liikenteen kasvaminen ei tee VDSL- tekniikasta vanhanakaista! Internet-yhteysnopeuksia saadaan helposti kasvatettua ADSL/G.shdsl shdsl-nopeuksia nostamalla ja xdsl-linjoja yhdistämällä (kuormantasaajat) Todellinen kaistantarve murto-osa osa oletetusta: - Toteutetuissa taloyhtiössä keskiverto käyttöaste on 10-20% VDSL-tekniikan käyttöikä 10-20v

29 Käytännön kuormitus Case 1 >20 käyttäjää,, 2M/512k ADSL-liittymässä Paljon aktiivisia käyttäjiä kaista riittää! Yhtiölle riittäisi jopa 1M/512k-liittymä

30 Käytännön kuormitus Case 2 >40 käyttäjää,, 2M/512k ADSL-liittymässä Paljon tavallisia käyttäjiä Kaistassa edelleen paljon reserviä!

31 Toteutuksen tietoturva/suoja SPI-palomuuri estää luvattomat yhteydenotot Internetistä käsin ja suojaa hyökkäyksiltä SPI (Stateful( Packet Inspecition): tilallinen yritystason palomuuri. NAT (Network( Address Translation): NAT estää käyttäjäkohtaisen IP:n näkymisen ulospäin ja jakaa samalla useita IP-osoitteita kaikille käyttäjille Taloyhtiössä estetään eri asuntojen näkyminen toisilleen suoraan VDSL-kytkimen VLAN- ominaisuudella (=tietosuoja) Palomuurilaitteisto ei vaadi ohjelmistopäivityksiä! Asunnossa ei tarvita erillistä palomuuriohjelmistoa!

32 Kuinka minimoida ylläpito? Laadukkaat komponentit talojakamoon Yksinkertainen laitteistokokoonpano: VDSL-kytkin + xdsl-reititin/palomuuri Asianmukainen asennus sekä dokumentaatio Koulutus käyttöönotossa Vikadiagnosoinnin ohjeistus käyttäjille Toimintavarma Internet-operaattori Helpdesk-palvelut: palvelut: Internet-operaattori Järjestelmätoimittaja Teleurakoitsija Laitemaahantuoja

33 Toteutuksen yhteenveto VDSL-tekniikan avulla kaapelointi- sekä asennuskustannukset alas. Jaetulla data-liittymällä jaetut Internet-kulut kulut. Mitä suurempi taloyhtiö, sen suurempi säästö ja pienemmät käyttökustannukset. Erillinen Internet-liittymä mahdollistaa operaattoririippumattomuuden. Toteutus mahdollistaa myös kiinteistön LVI-etävalvontapalvelut etävalvontapalvelut! Laadukkailla komponenteilla sekä ammattilaisen asennuksella huoltovapaa sekä toimintavarma ratkaisu!

34 Kysymyksiä? Vastauksia: Wintel Finland Oy matti.joutkoski Ennekuja 2, ESPOO Puh: : Fax: VDSL-osaamista osaamista: wintel.fi/ VDSL-tietoutta tietoutta: dsl-tekniikka.fi DSL-information: dslforum.org/ VDSL-laitteistot laitteistot: Kuormantasaajat: tw Internet-operaattorit operaattorit: netsonic.fi Taloyhtiön VoIP-tuotteet tuotteet:
