1 Käyttötekniikka \ Käyttöautomaatio \ Kokonaistoimitukset \ Palvelut MOVIFIT Toimintavarmuus Julkaisuajankohta 12/ / FI Käsikirja

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Yleisiä ohjeita Turvaohjeiden rakenne Virhevastuusta aiheutuvat korvausvaatimukset Vastuun rajoitus Muut voimassa olevat dokumentit Turvakonsepti Turvakonsepti MOVIFIT -MC Turvakonsepti MOVIFIT -FC -taajuusmuuttaja Turvakonsepti PROFIsafe lisäkortti S Turvateknisiä lisäyksiä Pysäytyskategorioita koskeva huomautus Sallitut laitteet Asennusta koskevat vaatimukset Ulkoista turvaohjausta koskevat vaatimukset Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset Käyttöönottoa koskevat vaatimukset Käyttöä koskevat vaatimukset Käyttölaitteen jälkijoutokäynnistä johtuva vaara Sähköinen asennus Asennusohjeita Turvallinen pysäytys MOVIFIT -MC ja -FC PROFIsafe-lisäkortti S Käyttöönotto PROFIsafe-lisäkortilla S PROFIsafe-osoitteen asetus PROFIsafe-lisäkortin konfigurointi STEP7-järjestelmässä Tiedonsiirto PROFIsafe-lisäkortin S11 avulla Johdanto PROFIsafe-lisäkortin S11 F-oheislaitteiden haku STEP7-järjestelmässä PROFIsafe-lisäkortin S11 reaktioajat Reagointiketju PROFIsafe-lisäkortin S11 yhteydessä Diagnostiikka PROFIsafe-lisäkortin S11 avulla Diagnostiikka-LEDit PROFIsafe-lisäkortin S11 vikatilat Tekniset tiedot Tekniset tiedot MOVIFIT -MC (turvallisuustekniikka) Tekniset tiedot MOVIFIT -FC (turvallisuustekniikka) Tekniset tiedot PROFIsafe-lisäkortti S Index Osoiteluettelo Käsikirja MOVIFIT Toimintavarmuus 3

4 1 Yleisiä ohjeita Turvaohjeiden rakenne 1 Yleisiä ohjeita 1.1 Turvaohjeiden rakenne Tämän käyttöohjeen turvaohjeiden rakenne on seuraavanlainen: Kuvasymboli MERKKISANA! Vaaran tyyppi ja aiheuttaja Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. Kuvasymboli Merkkisana Merkitys Laiminlyönnin seuraukset Esimerkki: VAARA! Välittömästi uhkaava vaara Kuolema tai erittäin vakava loukkaantuminen Yleinen vaara VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen VARO! Mahdollinen vaaratilanne Lievä vammautuminen Erityinen vaara, esim. sähköisku SEIS! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM! Hyödyllinen ohje tai vihje Helpottaa käyttölaitejärjestelmän käsittelyä. 1.2 Virhevastuusta aiheutuvat korvausvaatimukset Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue käyttöohje ennen kuin käytät laitetta! Varmista, että käyttöohje on laitteistosta ja yrityksestä vastaavien sekä laitteen parissa omalla vastuullaan työskentelevien henkilöiden saatavilla ja luettavassa kunnossa. 4 Käsikirja MOVIFIT Toimintavarmuus

5 Yleisiä ohjeita Vastuun rajoitus Vastuun rajoitus Käyttöohjeen noudattaminen on MOVIFIT in ja MOVIMOT -käyttölaitteiden varman toiminnan sekä ilmoitettujen tuotteen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö-, esine- tai omaisuusvahingoista, jotka aiheutuvat käyttöohjeen noudattamatta jättämisestä. Tuotevastuu raukeaa sellaisissa tapauksissa. 1.4 Muut voimassa olevat dokumentit Tässä dokumentissa on turvateknisiä täydennyksiä ja lisäyksiä, jotka koskevat standardissa EN mainitun pysäytyskategorian 0 tai 1 mukaisella turvaorientoituneella poiskytkennällä varustettujen MOVIFIT -FC:n sekä MOVIFIT -MC:n ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettuja ja standardin EN turvakategorian 3 mukaisia MOVITRAC B -taajuusmuuttajia sekä käyttöä standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa. Se sisältää lisäksi turvaorientoituneen PROFIsafe-lisäkortin S11 kuvauksen ja siihen liittyvät turvatekniset lisäykset, jotka koskevat standardin EN mukaisia, standardin EN turvakategorian 4 mukaisia ja standardin EN ISO turvatoiminnan tason e mukaisia turvaorientoituneita sovelluksia luokkaan SIL3 saakka. Dokumentti täydentää MOVIFIT :in käyttöohjetta ja rajoittuu seuraavia ohjeita vastaaviin sovellusohjeisiin. Sitä saa käyttää vain MOVIFIT :in käyttöohjeen yhteydessä. Käsikirja MOVIFIT Toimintavarmuus 5

6 2 Turvakonsepti Turvakonsepti MOVIFIT -MC 2 Turvakonsepti 2.1 Turvakonsepti MOVIFIT -MC Toimintakuvaus Mallia MC oleva MOVIFIT toimii tehonjakajana ja tiedonsiirtoliityntänä enintään kolmen MOVIMOT -käyttölaitteen ohjaamiseksi. Sen ominaisuuksiin kuuluu, että siihen voidaan liittää ulkoinen turvakytkin (tai ylemmän tason turvaohjaus). Kun kytketty HÄTÄ- SEIS-ohjauslaite (esim. lukkiutuva hätä-seis-painike) kytketään päälle, turvakytkin katkaisee 24 V:n käyttöjännitteen, jota tarvitaan kytkettyjen MOVIMOT -käyttölaitteiden kiertokentän tuottamiseen. Käyttöjännite 24V_P (24 V turvakäyttöjännite) liitetään ABOXin liittimeen X29 ja johdetaan liitinriman kautta EBOXiin. EBOXiin on sijoitettu elektroniset yksiköt, kuten oikosulkusuoja, jännitteenvalvonta, RS485-lähetin/vastaanotin sekä kytkinlaitteen. Turvakäyttöjännite 24V_P syötetään EBOXin tuloon käänteisnapaisuuden suojadiodin kautta. Hakkuriteholähde (SNT) tuottaa 24 V-turvajännitteestä 5 V:n jännitteen RS485-lähetintä/vastaanotinta ja kytkinlaitetta varten. Oikosulkusuoja 24 V-turvajännitteen positiivisessa navassa toimii MOVIFIT :in ja MOVIFIT :iin liitetyn hybridikaapelin johdinratojen suojana. ABOXissa 24 V-turvajännite jaetaan liitinkiskoille X71, X81 ja X91 tai pistoliittimille X7, X8 ja X9. Näitä liitinkiskoja tai pistoliittimiä käytetään kunkin MOVIMOT -käyttölaitteen kytkentään, joihin voi lisäksi kytkeä vastaavat RS+, RS-signaalit ja verkkokaapelit L1, L2, L3. Liitinkiskot X71, X81, X91 tai pistoliittimet X7, X8 ja X9 kytketään MOVIMOT -käyttölaitteisiin SEW-hybridikaapelin avulla. Kytketyt MOVIMOT -käyttölaitteet ovat sertifioituja käyttölaiteyksiköitä, jotka on varustettu standardin EN kategorian 3 mukaisella turvatoiminnolla "Turvallinen pysäytys". Kun 24 V-käyttöjännite katkaistaan, turvatoiminto "Turvallinen pysäytys" katkaisee päältä kaikki aktiiviset elementit, joita tarvitaan pulssimallin luomiseksi taajuusmuuttajan lähtöön. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN turvakategorian 3 mukainen hyväksyntä vähintään standardin EN turvakategorian 3 mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettua ja standardin EN turvakategorian 3 mukaista MOVIFIT -MC:tä voidaan käyttää. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN ISO mukainen turvatoiminnan taso d vähintään standardin EN ISO turvatoiminnan tason d mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistyksen estolla varustettua ja standardin EN ISO turvatoiminnan tason d mukaista MOVIFIT -MC:tä voidaan käyttää. 6 Käsikirja MOVIFIT Toimintavarmuus

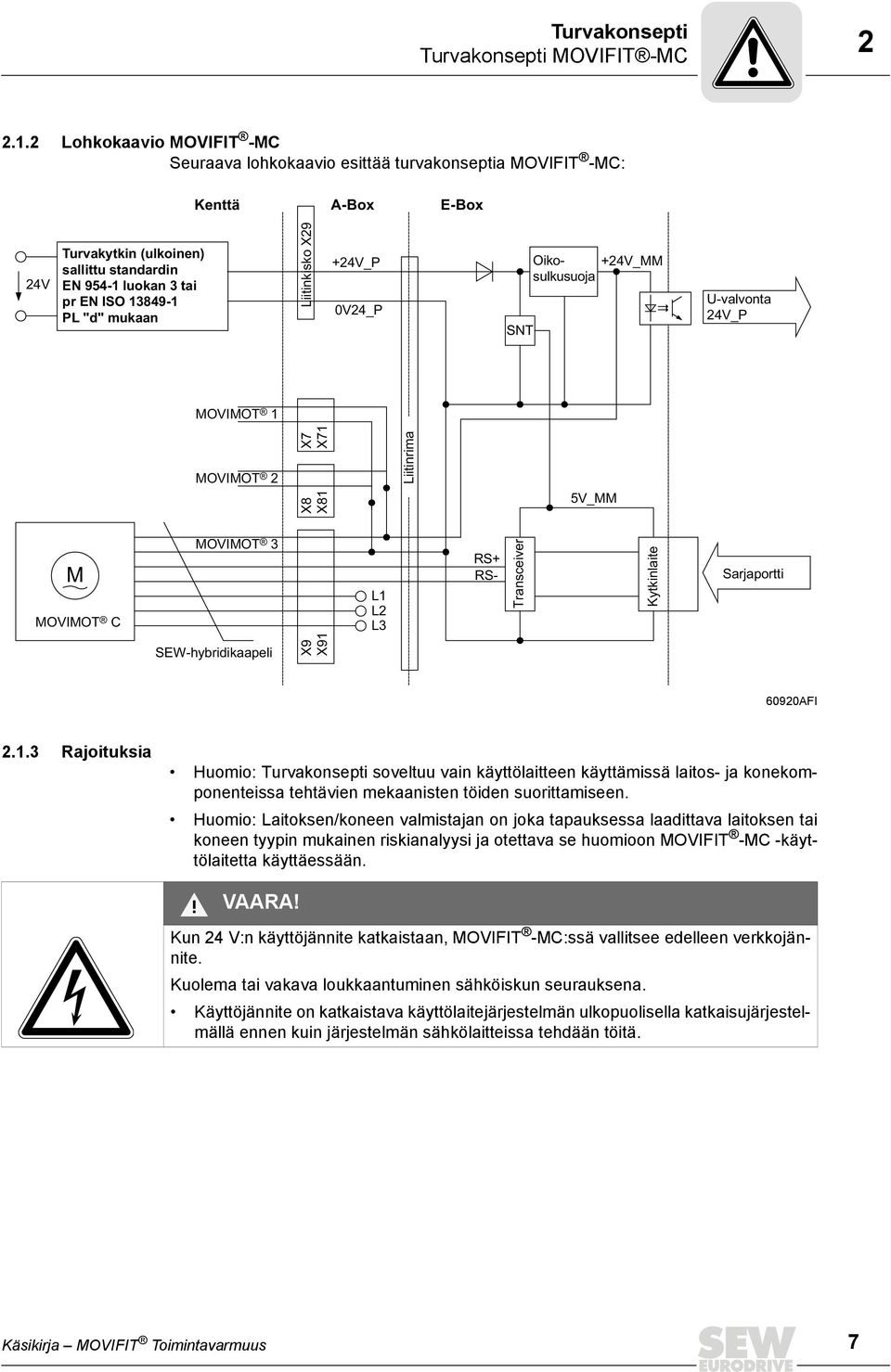

7 Turvakonsepti Turvakonsepti MOVIFIT -MC Lohkokaavio MOVIFIT -MC Seuraava lohkokaavio esittää turvakonseptia MOVIFIT -MC: Kenttä A-Box E-Box 24V Turvakytkin (ulkoinen) sallittu standardin EN luokan 3 tai pr EN ISO PL "d" mukaan Liitinkisko X29 +24V_P 0V24_P SNT Oikosulkusuoja +24V_MM U-valvonta 24V_P MOVIMOT 1 MOVIMOT 2 X7 X71 X8 X81 Liitinrima 5V_MM M MOVIMOT C MOVIMOT 3 L1 L2 L3 RS+ RS- Transceiver Kytkinlaite Sarjaportti SEW-hybridikaapeli X9 X AFI Rajoituksia Huomio: Turvakonsepti soveltuu vain käyttölaitteen käyttämissä laitos- ja konekomponenteissa tehtävien mekaanisten töiden suorittamiseen. Huomio: Laitoksen/koneen valmistajan on joka tapauksessa laadittava laitoksen tai koneen tyypin mukainen riskianalyysi ja otettava se huomioon MOVIFIT -MC -käyttölaitetta käyttäessään. VAARA! Kun 24 V:n käyttöjännite katkaistaan, MOVIFIT -MC:ssä vallitsee edelleen verkkojännite. Kuolema tai vakava loukkaantuminen sähköiskun seurauksena. Käyttöjännite on katkaistava käyttölaitejärjestelmän ulkopuolisella katkaisujärjestelmällä ennen kuin järjestelmän sähkölaitteissa tehdään töitä. Käsikirja MOVIFIT Toimintavarmuus 7

8 2 Turvakonsepti Turvakonsepti MOVIFIT -FC -taajuusmuuttaja 2.2 Turvakonsepti MOVIFIT -FC -taajuusmuuttaja Toimintakuvaus Mallia FC oleva MOVIFIT toimii tehonjakajana ja tiedonsiirtoliityntänä integroidun taajuusmuuttajan kanssa tehoalueella 0,37 4 kw. Sen ominaisuuksiin kuuluu, että siihen voidaan liittää ulkoinen turvakytkin (tai ylemmän tason turvaohjaus). Kun käytetty HÄTÄ-SEIS-ohjauslaite (esim. lukkiutuva hätä-seis-painike) kytketään päälle, 24 V:n käyttöjännite, jota tarvitaan taajuusmuuttajalähdön kiertokentän tuottamiseen, katkaistaan päältä. Käyttöjännite 24V_P (24 V turvakäyttöjännite) liitetään ABOXin liittimeen X29, johdetaan liitinriman kautta ohjauselektroniikkaan ja suorapistokkeen kautta tehoasteeseen. Ohjauselektroniikka ja tehoaste sijaitsevat EBOXissa. Turvakäyttöjännite 24V_P syötetään EBOXin tuloon käänteisnapaisuuden suojadiodin kautta. Hakkuriteholähde ("SNT Safety") tuottaa 24 V-turvajännitteestä 5 V:n jännitteen tietokonetta varten sekä tarvittavat käyttöjännitteet pääteasteen ohjausta varten. Verkko- ja moottorijännitteet liitetään ABOXin liitinkiskoon ja johdetaan edelleen teholiittimellä suoraan tehoasteeseen. Tietokoneessa tuotetut pulssimallit muokataan kussakin ohjaimessa ja syötetään edelleen tehokytkimelle. Mikäli ohjainten käyttöjännitteet katkaistaan, taajuusmuuttajalähdössä ei voi tuottaa pulssimalleja. Tässä tekstissä kuvatulla katkaisujärjestelmällä varmistetaan, että kaikki taajuusmuuttajalähdön pulssimallin tuottamiseen tarvittavat aktiiviset elementit katkaistaan päältä. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN turvakategorian 3 mukainen hyväksyntä vähintään standardin EN turvakategorian 3 mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettua ja standardin EN turvakategorian 3 mukaista MOVIFIT -FC:tä voidaan käyttää. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN ISO mukainen turvatoiminnan taso d vähintään standardin EN ISO turvatoiminnan tason d mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistyksen estolla varustettua ja standardin EN ISO turvatoiminnan tason d mukaista MOVIFIT -FC:tä voidaan käyttää. 8 Käsikirja MOVIFIT Toimintavarmuus

9 Turvakonsepti Turvakonsepti MOVIFIT -FC -taajuusmuuttaja Lohkokaavio MOVIFIT -FC Kenttä A-Box E-Box Ohjauselektroniikka Tehoaste 24V Turvakytkin (ulkoinen) sallittu standardin EN luokan 3 tai pr EN ISO PL "d" mukaan M Verkko 3x500V Liitinkisko X29 Liitinkisko Liitinkisko Liitinrima 24V_P 0V24_P CANliityntä Lukeminen DIP-kytkin Digitaalinen jarrulähtö TF/TH-arviointi Digitaalitulo Suorapistoke Magneetti- Magneetti- kytkinlaite kytkinlaite 5V Tietokone SNT Safety I olo 22V 15V 5V 22V 15V Uz- Uz+ U-valvonta 24V_P Liitinkisko Teholiitin Uz+ / Uz- Uz AFI Rajoituksia Huomio: Turvakonsepti soveltuu vain käyttölaitteen käyttämissä laitos- ja konekomponenteissa tehtävien mekaanisten töiden suorittamiseen. Huomio: Laitoksen/koneen valmistajan on joka tapauksessa laadittava laitoksen tai koneen tyypin mukainen riskianalyysi ja otettava se huomioon MOVIFIT -FC -käyttölaitetta käyttäessään. VAARA! Kun 24 V:n käyttöjännite katkaistaan, MOVIFIT -FC:ssä vallitsee edelleen verkkojännite. Kuolema tai vakava loukkaantuminen sähköiskun seurauksena. Käyttöjännite on katkaistava käyttölaitejärjestelmän ulkopuolisella katkaisujärjestelmällä ennen kuin järjestelmän sähkölaitteissa tehdään töitä. Käsikirja MOVIFIT Toimintavarmuus 9

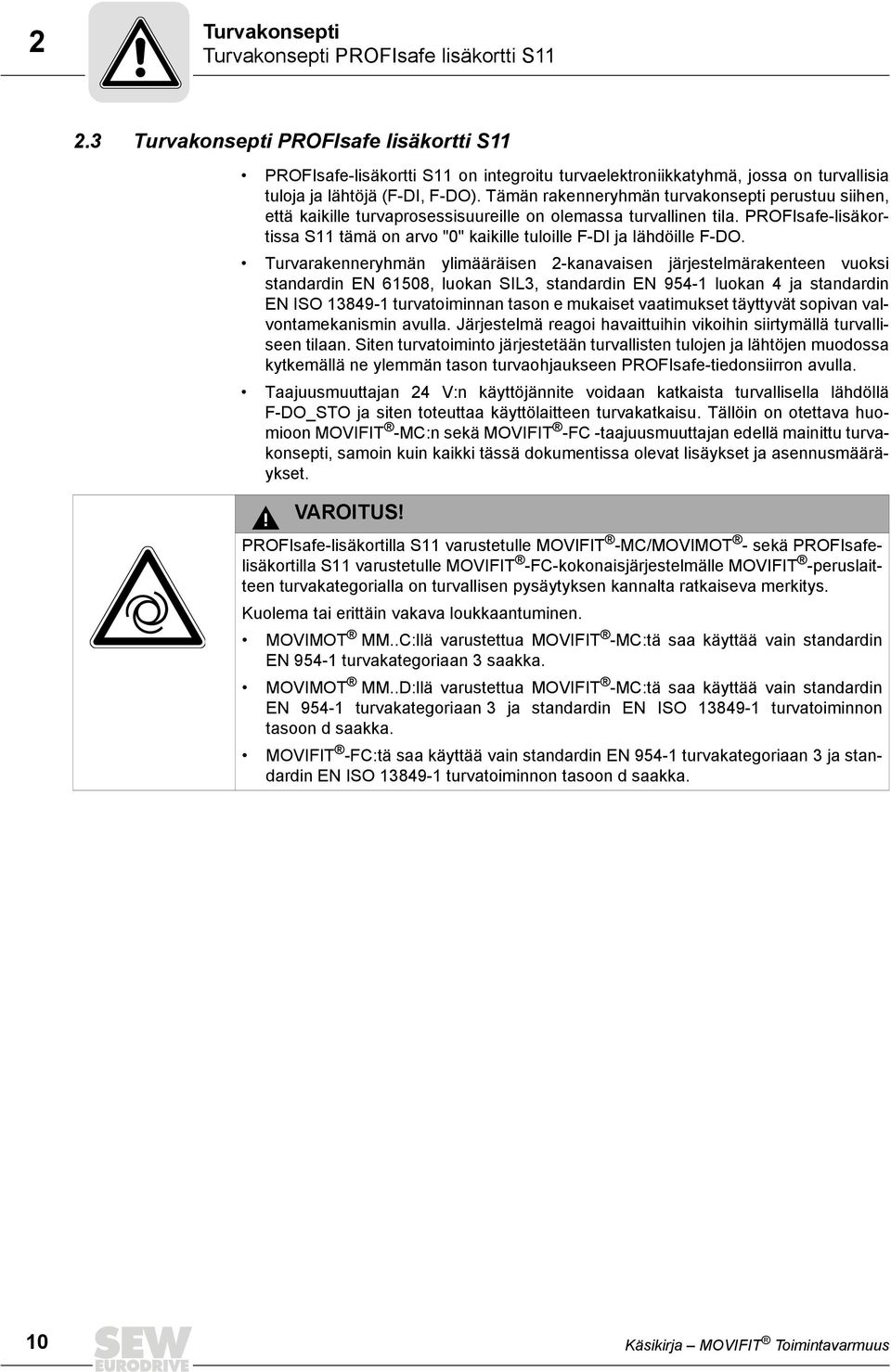

10 2 Turvakonsepti Turvakonsepti PROFIsafe lisäkortti S Turvakonsepti PROFIsafe lisäkortti S11 PROFIsafe-lisäkortti S11 on integroitu turvaelektroniikkatyhmä, jossa on turvallisia tuloja ja lähtöjä (F-DI, F-DO). Tämän rakenneryhmän turvakonsepti perustuu siihen, että kaikille turvaprosessisuureille on olemassa turvallinen tila. PROFIsafe-lisäkortissa S11 tämä on arvo "0" kaikille tuloille F-DI ja lähdöille F-DO. Turvarakenneryhmän ylimääräisen 2-kanavaisen järjestelmärakenteen vuoksi standardin EN 61508, luokan SIL3, standardin EN luokan 4 ja standardin EN ISO turvatoiminnan tason e mukaiset vaatimukset täyttyvät sopivan valvontamekanismin avulla. Järjestelmä reagoi havaittuihin vikoihin siirtymällä turvalliseen tilaan. Siten turvatoiminto järjestetään turvallisten tulojen ja lähtöjen muodossa kytkemällä ne ylemmän tason turvaohjaukseen PROFIsafe-tiedonsiirron avulla. Taajuusmuuttajan 24 V:n käyttöjännite voidaan katkaista turvallisella lähdöllä F-DO_STO ja siten toteuttaa käyttölaitteen turvakatkaisu. Tällöin on otettava huomioon MOVIFIT -MC:n sekä MOVIFIT -FC -taajuusmuuttajan edellä mainittu turvakonsepti, samoin kuin kaikki tässä dokumentissa olevat lisäykset ja asennusmääräykset. VAROITUS! PROFIsafe-lisäkortilla S11 varustetulle MOVIFIT -MC/MOVIMOT - sekä PROFIsafelisäkortilla S11 varustetulle MOVIFIT -FC-kokonaisjärjestelmälle MOVIFIT -peruslaitteen turvakategorialla on turvallisen pysäytyksen kannalta ratkaiseva merkitys. Kuolema tai erittäin vakava loukkaantuminen. MOVIMOT MM..C:llä varustettua MOVIFIT -MC:tä saa käyttää vain standardin EN turvakategoriaan 3 saakka. MOVIMOT MM..D:llä varustettua MOVIFIT -MC:tä saa käyttää vain standardin EN turvakategoriaan 3 ja standardin EN ISO turvatoiminnon tasoon d saakka. MOVIFIT -FC:tä saa käyttää vain standardin EN turvakategoriaan 3 ja standardin EN ISO turvatoiminnon tasoon d saakka. 10 Käsikirja MOVIFIT Toimintavarmuus

11 Turvateknisiä lisäyksiä Pysäytyskategorioita koskeva huomautus 3 3 Turvateknisiä lisäyksiä Kun MOVIFIT -laitetta asennetaan turvasovelluksiin ja käytetään niissä edellä mainittujen turvakategorioiden mukaisesti, seuraavat lisäykset ovat ehdottoman pakollisia. Lisäykset jakautuvat seuraaviin kappaleisiin: Sallitut laitteet Asennusta koskevat vaatimukset Ulkoista turvaohjausta koskevat vaatimukset (kun turvallista pysäytystä ohjataan digitaalisesti) Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset (kun käytetään PROFIsafe-lisäkorttia S11) Käyttöönottoa koskevat vaatimukset Käyttöä koskevat vaatimukset 3.1 Pysäytyskategorioita koskeva huomautus OHJEITA Pysäytyskategoriassa 0 voidaan 24 V:n turvakäyttöjännitettä katkoa ohjearvoista riippumatta. Pysäytyskategoriassa 1 on noudatettava seuraavaa menettelyä: Käyttölaite pysäytetään sopivaa ohjearvon annon kautta hallittavaa hidastusramppia noudattamalla. Kytke 24 V -käyttöjännite lopuksi pois päältä. VAROITUS! Kun lämpötila-anturia ja automaattista katkaisua käytetään lämpötilan ollessa liian korkea, on otettava huomioon, että moottorin jäähtyessä laite käynnistyy automaattisesti uudelleen. Kuolema tai erittäin vakava loukkaantuminen. Mikäli tästä aiheutuu vaaraa, on suoritettava lisätoimenpiteitä, joilla pääsy käyttölaitteen kanssa yhteydessä oleviin vaarakohtiin estetään. Käsikirja MOVIFIT Toimintavarmuus 11

12 3 Turvateknisiä lisäyksiä Sallitut laitteet 3.2 Sallitut laitteet MOVIFIT -MC Standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa, standardin EN turvakategorian 3 tai standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa, ovat sallittuja seuraavat laitteet. MOVIFIT -MC EBOX MTM1.A000-P1.A-00 MTM1.A000-E..A-00 MTM1.A000-D1.A-00 ABOX Vakio-ABOX MTA1.A-503-S011-M..-00 MTA1.A-503-S012-M..-00 MTA1.A-503-S013-M..-00 Hybridi-ABOX MTA11A-503-S411-M..-00 MTA11A-503-S413-M..-00 MTA11A-503-S511-M..-00 MTA11A-503-S512-M..-00 MTA11A-503-S513-M..-00 MTA11A-503-S613-M..-00 Han-Modular -ABOX MTA11A-503-H111-M01-00 MTA11A-503-H213-M01-00 MTA11A-503-H112-M01-00 OHJEITA Vakio-ABOXin (MTA1.A-503-S01.-M..-00) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä: Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -MC:n käyttöohjeessa. HUOM! Huomio: Sertifiointi koskee vain MOVIFIT -MC:n turvallista pysäytystä turvakäyttöjärjestelmän MOVIMOT MM..C tai MOVIMOT MM..D ja niiden lisäysten yhteydessä. 12 Käsikirja MOVIFIT Toimintavarmuus

13 Turvateknisiä lisäyksiä Sallitut laitteet MOVIFIT -FC Standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa, standardin EN turvakategorian 3 tai standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa, ovat sallittuja seuraavat laitteet. MOVIFIT -FC EBOX MOVIFIT -FC DR-moottoreille MTF1.A P1.A-10 MTF1.A E..A-10 MTF1.A D1.A-10 MTF1.A Z10A-10 MTF1.A P1.A-11 MTF1.A E..A-11 MTF1.A D1.A-11 MTF1.A Z10A-11 MTF1.A P1.A-12 MTF1.A E..A-12 MTF1.A D1.A-12 MTF1.A Z10A-12 MTF1.A P1.A-13 MTF1.A E..A-13 MTF1.A D1.A-13 MTF1.A Z10A-13 MTF1.A P1.A-14 MTF1.A E..A-14 MTF1.A D1.A-14 MTF1.A Z10A-14 MTF1.A P1.A-15 MTF1.A E..A-15 MTF1.A D1.A-15 MTF1.A Z10A-15 MTF1.A P1.A-16 MTF1.A E..A-16 MTF1.A D1.A-16 MTF1.A Z10A-16 MOVIFIT -FC DAS-moottoreille MTF1.A P1.A-01 MTF1.A E..A-01 MTF1.A D1.A-01 MTF1.A Z10A-01 MOVIFIT -FC DT/DV-moottoreille MTF1.A P1.A-00 MTF1.A E..A-00 MTF1.A D1.A-00 MTF1.A Z10A-00 ABOX Vakio-ABOX MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S Hybridi-ABOX MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S Han-Modular -ABOX MTA11A-503-H121-D01-00 MTA11A-503-H223-D01-00 MTA11A-503-H122-D01-00 Käsikirja MOVIFIT Toimintavarmuus 13

14 3 Turvateknisiä lisäyksiä Sallitut laitteet OHJEITA Vakio-ABOXin (MTA1.A-503-S ) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä: Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -FC:n käyttöohjeessa. 14 Käsikirja MOVIFIT Toimintavarmuus

15 Turvateknisiä lisäyksiä Sallitut laitteet PROFIsafe-lisäkortilla S11 varustettu MOVIFIT PROFIsafe-lisäkortin S11 käyttö on sallittu turvasovelluksissa standardin EN luokkaan SIL3, standardin EN turvakategoriaan 4 ja standardin EN ISO toiminnan tasoon e saakka. PROFIsafelisäkortilla S11 varustettu MOVIFIT -MC PROFIsafe-lisäkortilla S11 varustettu MOVIFIT -MC EBOX MTM1.A000-P1.A-00/S11 MTM1.A000-E2.A-00/S11 ABOX Vakio-ABOX MTA1.A-503-S011-M..-00 MTA1.A-503-S013-M..-00 Hybridi-ABOX MTA11A-503-S411-M..-00 MTA11A-503-S413-M..-00 MTA11A-503-S511-M..-00 MTA11A-503-S513-M..-00 MTA11A-503-S613-M..-00 HAN-Modular -ABOX MTA11A-503-H111-M01-00 MTA11A-503-H213-M01-00 OHJEITA Vakio-ABOXin (MTA1.A-503-S011-M..-00, MTA1.A-503-S013-M..-00) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä: Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -MC:n käyttöohjeessa. HUOM! Huomio: Sertifiointi koskee vain PROFIsafe-lisäkortin S11 turvakäyttöä. Sillä toteutettava turvakäyttötoiminto on riippuvainen kulloinkin käytetystä MOVIFIT -peruslaitteesta. Käsikirja MOVIFIT Toimintavarmuus 15

16 3 Turvateknisiä lisäyksiä Sallitut laitteet PROFIsafelisäkortilla S11 varustettu MOVIFIT -FC PROFIsafe-lisäkortilla S11 varustettu MOVIFIT -FC EBOX MOVIFIT -FC DR-moottoreille MTF1.A P1.A-10/S11 MTF1.A E2.A-10/S11 MTF1.A P1.A-11/S11 MTF1.A E2.A-11/S11 MTF1.A P1.A-12/S11 MTF1.A E2.A-12/S11 MTF1.A P1.A-13/S11 MTF1.A E2.A-13/S11 MTF1.A P1.A-14/S11 MTF1.A E2.A-14/S11 MTF1.A P1.A-15/S11 MTF1.A E2.A-15/S11 MTF1.A P1.A-16/S11 MTF1.A E2.A-16/S11 MOVIFIT -FC DAS-moottoreille MTF1.A P1.A-01/S11 MTF1.A E2.A-01/S11 MOVIFIT -FC DT/DV-moottoreille MTF1.A P1.A-00/S11 MTF1.A E2.A-00/S11 ABOX Vakio-ABOX MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S Hybridi-ABOX MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S Han-Modular -ABOX MTA11A-503-H121-D01-00 MTA11A-503-H223-D01-00 OHJEITA Vakio-ABOXin (MTA1.A-503-S , MTA1.A-503-S ) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä: Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -FC:n käyttöohjeessa. 16 Käsikirja MOVIFIT Toimintavarmuus

17 Turvateknisiä lisäyksiä Asennusta koskevat vaatimukset 3 HUOM! Huomio: Sertifiointi koskee vain PROFIsafe-lisäkortin S11 turvakäyttöä. Sillä toteutettava turvakäyttötoiminto on riippuvainen kulloinkin käytetystä MOVIFIT -peruslaitteesta. 3.3 Asennusta koskevat vaatimukset Turvaohjausjohdoiksi kutsutaan turvaohjaimen (tai turvakatkaisulaitteen) ja MOVIFIT -liittimen X29 välisiä johtoja. Energiansyöttö- ja turvaohjausjohdot on sijoitettava erillisiin kaapeleihin. Turvaohjaimen ja MOVIFIT :in välinen johto saa olla enintään 100 metriä pitkä. MOVIFIT -MC:n ja MOVIMOT :in tai MOVIFIT -FC:n ja moottorin välillä saa käyttää vain alkuperäisiä SEW-hybridikaapeleita. Johdotustekniikan on oltava standardin EN mukainen. Turvaohjausjohdot on asennettava EMC-vaatimusten mukaisesti seuraavalla tavalla: Sähkötilan ulkopuolella suojatut johdot on asennettu kestävästi (kiinteästi) ja suojattu ulkoisilta vaurioilta. Asennustilan sisälle voidaan asentaa yksittäisiä johtimia. Kulloinkin voimassa olevia määräyksiä on noudatettava. Joka tapauksessa on varmistettava, ettei turvaohjausjohdoissa esiinny häiriöjännitettä. Turvapiirien suunnittelussa on ehdottomasti noudatettava turvalaitteille tarkoitettuja arvoja. Kaapelien EMC-yhteensopivan toteutuksen varmistamiseksi on otettava huomioon MOVIFIT :in MOVIMOT -käyttöohjeeseen sisältyvät tiedot. Vain standardin VDE 0100 mukaisella turvallisella erotuksella (SELV/PELV) varustettujen jännitelähteiden käyttö on sallittu. Standardin EN mukaan ei yksittäisen vian jännite lähtöjen välillä tai valinnaisen lähdön ja maatettujen osien välillä saa ylittää 60 V:n tasajännitettä yli 0,2 sekunnin ajan, ja silloinkin enintään 120 V:n tasajännitteeseen saakka. MOVIFIT - ja MOVIMOT -laitteiden teknisiä tietoja on noudatettava. Käsikirja MOVIFIT Toimintavarmuus 17

18 3 Turvateknisiä lisäyksiä Ulkoista turvaohjausta koskevat vaatimukset 3.4 Ulkoista turvaohjausta koskevat vaatimukset HUOM! Seuraavat vaatimukset ovat voimassa, kun turvallista pysäytystä ohjataan digitaalisesti. Jotta standardin EN mukaiset vaatimukset täyttyisivät, laitteissa vaaditaan vähintään standardin EN turvakategorian 3 mukainen hyväksyntä ja vähintään standardin EN turvakategorian 3 mukainen turvaohjausjännitteen katkaisu. Jotta standardin EN ISO mukaiset vaatimukset täyttyisivät, laitteissa vaaditaan vähintään standardin EN ISO turvatoiminnan tason d mukainen hyväksyntä ja vähintään standardin EN ISO turvatoiminnan tason d mukainen turvaohjausjännitteen katkaisu. Kytkennän toteutuksen osalta on ehdottomasti noudatettava ohjaukselle määritettyjä arvoja. Ohjaimen kytkentäkapasiteetin on vastattava vähintään 24 V DC :n käyttöjännitteen suurinta sallittua, rajoitettua lähtövirtaa. Ohjainten valmistajan antamia, kosketinten sallittua kuormitusta ja turvakosketinten mahdollisesti vaatimia sulakkeita koskevia ohjeita on noudatettava. Ellei valmistajalla ole näitä varten erityisiä ohjeita, koskettimet on varustettava sulakkeilla, joiden arvo on 0,6-kertainen valmistajan ilmoittamaan kosketinten suurimpaan sallittuun kuormitukseen nähden. Turvallisen pysäytyksen aktivoimiseksi on käytettävä komentolaitteita, joissa on standardin EN mukaiset pakkoavautuvat ja lukkiutuvat koskettimet. Mikäli johdotus tehdään ristiinkytkennällä, ohjaimessa on oltava mahdollisuus ristiinkytkennän tunnistuksen ja laukaisun tunnistuksen signalointiin. Ohjaimen on oltava siten suunniteltu ja kytketty, ettei pelkkä komentolaitteen palautus riitä uudelleenkäynnistykseen. Se tarkoittaa, että uudelleenkäynnistys saa olla mahdollista vasta uuden kuittauksen jälkeen. 18 Käsikirja MOVIFIT Toimintavarmuus

19 Turvateknisiä lisäyksiä Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset HUOM! Seuraavat vaatimukset koskevat PROFIsafe-lisäkortin S11 käytön yhteydessä. Laitoksen tai koneen suunnittelija ja käyttäjä vastaavat PROFIsafe-lisäkortin S11 turvatulojen ja -lähtöjen liitäntään käytettyjen ulkopuolisten antureiden ja toimilaitteiden valinnasta ja käytöstä. Yleensä kulloinkin tavoitellun turvakategorian todennäköisimmistä vaarallisista vioista useimmat ovat peräisin antureista ja toimilaitteista. Vaaditun turvakategorian ja/tai SIL-luokan saavuttamiseksi on siitä syystä käytettävä sopivia ja tarkoitukseen suunniteltuja antureita ja toimilaitteita ja noudatettava luvussa "Turvatulojen ja -lähtöjen liitäntä" olevia sallittuja liitäntäkuvia ja ohjeita, sivu 32. PROFIsafe-lisäkortin S11 yhteydessä saa turvatuloissa F-DIx käyttää vain perinteisillä koskettimilla varustettuja antureita lepovirtaperiaatteen mukaan. Syötön tulee tapahtua sisäisestä anturien syöttöjännitteestä F-SSx. Jotta anturisignaalit käsiteltäisiin oikealla tavalla turvatuloissa, signaalien kestoajan on oltava vähintään 15 ms. 3.6 Käyttöönottoa koskevat vaatimukset Käyttöönoton on tapahduttava dokumentoidulla tavalla ja turvatoimintojen toiminta on todennettava. Standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 ja standardin EN turvakategorian 3 mukaisella vikasietoisella uudelleenkäynnistymisen estolla tai standardin EN ISO mukaisella turvatoiminnan tasolla d varustetuille MOVIFIT -sovelluksille on suoritettava perusteellinen katkaisujärjestelmän ja johdotuksen oikeellisuuden käyttöönottotestaus, joka on myös dokumentoitava. Turvaohjausjännitteen signaalin tunnistus on sisällytettävä käyttöönoton yhteydessä suoritettavaan toiminnan tarkastukseen. 3.7 Käyttöä koskevat vaatimukset Laitteistoa saa käyttää vain teknisissä tiedoissa määritettyjen arvojen sisällä. Tämä koskee niin ulkoista turvaohjainta kuin MOVIFIT - ja MOVIMOT -laitetta. Turvatoimintojen virheetön toiminta on tarkastettava säännöllisesti. Tarkastusvälien tulee noudattaa riskianalyysejä. Käsikirja MOVIFIT Toimintavarmuus 19

20 4 Käyttölaitteen jälkijoutokäynnistä johtuva vaara Käyttöä koskevat vaatimukset 4 Käyttölaitteen jälkijoutokäynnistä johtuva vaara VAROITUS! Ota huomioon, että käyttölaite voi mekaanisen jarrun puuttuessa tai vikaannuttua jäädä pyörimään. Kuolema tai erittäin vakava loukkaantuminen. Mikäli jälkijoutokäynnistä on sovelluskohtaisesti vaaraa, on ryhdyttävä lisävarotoimiin (esimerkiksi liikkuvien, kiinni pysyvien suojusten avulla), jotka peittävät vaarallisen kohteen, kunnes loukkaantumisvaaraa ei enää ole. Vaihtoehtoisesti käyttölaite on varustettava turvajarrulla. Lisäsuojusten on oltava toteutukseltaan koneen riskianalyysin vaatimusten mukainen ja integroitu koneeseen. Kun pysäytyskomento on annettu, koneeseen pääsy on estettävä lukituksella vaara-asteen mukaan, kunnes käyttölaite on pysähtynyt. Vaihtoehtoisesti on selvitettävä kiinnimeno-/käsiksipääsyaika siitä johtuvan turvavälin rajoissa pysymiseksi. 20 Käsikirja MOVIFIT Toimintavarmuus

21 Sähköinen asennus Asennusohjeita 5 5 Sähköinen asennus 5.1 Asennusohjeita Huomio: Sähköisen turvallisuuden sekä häiriöttömän toiminnan varmistamiseksi tulee noudattaa MOVIFIT -käyttöohjeessa olevia periaatteellisia asennusmääräyksiä ja ohjeita. Noudattamalla luvussa "Turvateknisiä lisäyksiä" olevia määräyksiä sekä alla kuvattuja liitäntäkuvia ja ohjeita MOVIFIT -MC- ja -FC-laitteita voidaan käyttää standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa, standardin EN turvakategorian 3 sekä standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa ja PROFIsafe-lisäkorttia S11 voidaan käyttää turvasovelluksissa standardin EN luokkaan SIL3, standardin EN turvakategoriaan 4 ja standardin EN ISO toiminnan tasoon e saakka. VAROITUS! Vain tässä dokumentissa kuvattujen liitäntävaihtoehtojen käyttö on sallittu. Kuolema tai erittäin vakava loukkaantuminen. Niistä poikkeavien, muissa dokumenteissa julkaistujen liitäntävaihtoehtojen käyttö on kielletty UL-vaatimusten mukainen asennus UL-vaatimusten mukaisessa asennuksessa PROFIsafe-lisäkortin S11 yhteydessä on noudatettava seuraavia ohjeita: HUOM! UL-vaatimusten mukaisessa asennuksessa PROFIsafe-lisäkortin tulovirta on rajoitettava arvoon 4 A! Sivulla 31on annettu liitäntäesimerkki. Käsikirja MOVIFIT Toimintavarmuus 21

22 5 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC 5.2 Turvallinen pysäytys MOVIFIT -MC ja -FC MOVIFIT -MC Turvalliselle pysäytykselle olennaiset liittimet Seuraavassa kuvassa on vakio-aboxia "MTA...-S " esimerkkinä käyttämällä esitetty MOVIFIT -MC:n turvalliselle pysäytykselle olennaiset kytkentäliittimet: X X X X X X X X X X X S X35 X AXX Liitinkisko Nimi Toiminto X29/5 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V-tehonsyöttö MOVIMOT :ia varten (IN) X29/6 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali MOVIMOT :ia varten (IN) X29/15 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V-tehonsyöttö MOVIMOT :ia varten (OUT) X29/16 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali MOVIMOT :ia varten (OUT) X71/1, X71/4 X81/1, X81/4 X91/1, X91/4 X71/5 X81/5 X91/5 0V24_MM +24V_MM 24 V-turvakäyttöjännitteen lähtö 0V24-vertailupotentiaali MOVIMOT V-turvakäyttöjännitteen lähtö +24-V-käyttöjännite MOVIMOT Käsikirja MOVIFIT Toimintavarmuus

23 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC 5 Liitäntäkuva MOVIFIT -MC turvallista digitaalista pysäytystä varten Verkkoliitäntä Ulkoinen turvakytkin tai turvaohjausjärjestelmä MOVIFIT -MC X29 X1 L1 L2 L3 24V +24V_P 0V24_P 5 6 X71 X7 X81 X8 X91 X SEWhybribikaapeli MOVIMOT 1 MOVIMOT 2 MOVIMOT AFI Käsikirja MOVIFIT Toimintavarmuus 23

24 5 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC MOVIFIT -FC Turvalliselle pysäytykselle olennaiset liittimet Seuraavassa kuvassa on vakio-aboxia "MTA...-S " esimerkkinä käyttämällä esitetty MOVIFIT -FC:n turvalliselle pysäytykselle olennaiset kytkentäliittimet: X29 X81 X1 X X X X X X S X35 X AXX Liitinkisko Nimi Toiminto X29/5 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V:n tehonsyöttö integroidulle taajuusmuuttajalle, (IN) X29/6 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali integroidulle taajuusmuuttajalle, (IN) X29/15 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V:n tehonsyöttö integroidulle taajuusmuuttajalle, (OUT) X29/16 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali integroidulle taajuusmuuttajalle, (OUT) 24 Käsikirja MOVIFIT Toimintavarmuus

25 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC 5 Liitäntäkuva MOVIFIT -FC turvallista digitaalista pysäytystä varten Verkkoliitäntä X1 L1 L2 L3 Integroitu taajuusmuuttaja Ulkoinen turvakytkin tai turvaohjausjärjestelmä X29 24V +24V_P 5 0V24_P 6 MOVIFIT -FC X81 X8 UVW X9 SEWhybridikaapeli ϑ TF/TH Jarruvastus Moottori 60931AFI Käsikirja MOVIFIT Toimintavarmuus 25

26 5 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC Ryhmäkatkaisu MOVIFIT -MC ja -FC Vaatimukset Ryhmäkäytöissä usean MOVIFIT :in 24 V:n turvajännitteensyöttö voidaan järjestää yhden ainoan turvakytkimen kautta. Suurin mahdollinen lukumäärä määräytyy turvakytkimen kosketinten suurimman sallitun kuormituksen sekä MOVIFIT :in 24 V DC-käyttöjännitteen suurimman sallitun jännitehäviön perusteella. Turvakytkimen valmistajan muita vaatimuksia ja ohjeita (esim. sulakesuojausta lähtökosketinten kiinnihitsautumisen varalta) on noudatettava tarkoin. Kaapeloinnin osalta on lisäksi voimassa luvussa "Turvateknisiä lisäyksiä" sivulla 11 esitetyt periaatteelliset vaatimukset. Liitännän 24V_P (MOVIFIT :issä, liitin X29) ja turvakytkimen välisen kaapelin pituus saa EMC-syistä olla enintään 100 metriä. Ryhmäkatkaisuissa käytettävien MOVIFIT - laitteiden enimmäismäärän selvittäminen Ryhmäkatkaisuissa käytettävien kytkettävien MOVIFIT -laitteiden lukumäärää rajoittavat seuraavat tekijät: 1) Turvakytkimen kytkentäkapasiteetti Ehdottomana vaatimuksena on, että turvakoskettimien eteen kytketään aina turvakytkimen valmistajan ohjeiden mukainen varoke koskettimien kiinnihitsautumisen välttämiseksi. Standardien EN ja EN mukainen sallittu kytkentäkapasiteetti sekä turvakytkimen valmistajan käyttöohjeen mukainen kosketinsuojaus on varmistettava ja on projektisuunnittelijan vastuulla. 2) Suurin sallittu jännitehäviö 24 V:n käyttöjännitekaapelissa Ryhmäkäyttöjen suunnittelussa on otettava huomioon 24 V-turvajännitteen kulloinkin vaadittavat kaapelipituudet, kaapelien läpimitat sekä suurimmat sallitut virrat (24V_P). Siitä on selvitettävä jännitehäviöt ja verrattava niitä MOVIFIT :in sallittuun tulojännitealueeseen. MOVIFIT -MC -laitteessa on lisäksi otettava huomioon kaapelipituudet liitettyihin MOVIMOT -laitteisiin sekä niiden sallittu tulojännitealue. SEW-hybridikaapelin 24 V- johtojen poikkipinta on 0,75 mm 2. MOVIFIT :in teknisten tietojen perusteella laadittava laskelma on tehtävä ryhmittäin poiskytkettävien käyttölaitteiden osalta jokaiselle sovellukselle erikseen. 26 Käsikirja MOVIFIT Toimintavarmuus

27 Sähköinen asennus PROFIsafe-lisäkortti S PROFIsafe-lisäkortti S Vakio-ABOX Seuraavat kytkentäliittimet ovat olennaisia PROFIsafe-lisäkortin S11 toiminnalle. Seuraavassa kuvassa on esimerkki MOVIFIT -FC-liitäntälevystä: X1 X X X X X X X X S X35 X AXX Jakoliitin 24 V (käyttöjännitteen/-jännitteiden jakeluun MOVIMOT :iin ja lisäkortille) Nro Nimi Toiminto X V_O +24 V:n tehonsyöttö lisäkortille, syöttö 8 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö V_O +24 V:n tehonsyöttö lisäkortille, syöttö 18 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö I/O-liitin lisäkortin /S11 yhteydessä Nro Nimi Toiminto X45 1 F-DI00 turvadigitaalitulo F-DI00 (kytkentäsignaali) 2 F-DI02 turvadigitaalitulo F-DI02 (kytkentäsignaali) 3 F-DO00_P turvadigitaalitulo F-DO00 (P-kytkentäsignaali) 4 F-DO01_P turvadigitaalitulo F-DO01 (P-kytkentäsignaali) 5 F-DO_STO_P turvadigitaalilähtö F-DO_STO (P-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 11 F-DI01 turvadigitaalitulo F-DI01 (kytkentäsignaali) 12 F-DI03 turvadigitaalitulo F-DI03 (kytkentäsignaali) 13 F-DO00_M turvadigitaalilähtö F-DO00 (M-kytkentäsignaali) 14 F-DO01_M turvadigitaalilähtö F-DO01 (M-kytkentäsignaali) 15 F-DO_STO_M turvadigitaalilähtö F-DO_STO (M-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 21 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 22 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 23 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 24 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 25 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 32 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 33 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 34 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 35 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille Käsikirja MOVIFIT Toimintavarmuus 27

28 5 Sähköinen asennus PROFIsafe-lisäkortti S Hybridi-ABOX Seuraavat liittimet ovat olennaisia PROFIsafe-lisäkortin S11 toiminnalle. Seuraavassa kuvassa on esimerkki MOVIFIT -MC-liitäntälevystä: X X7 X X8 X X9 X X X X X S X35 X AXX Jakoliitin 24 V (käyttöjännitteen/-jännitteiden jakeluun) Nro Nimi Toiminto X V_O +24 V.n tehonsyöttö lisäkortille, syöttö 8 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö V_O +24 V.n tehonsyöttö lisäkortille, syöttö 18 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö I/O-liitin lisäkortin /S11 yhteydessä Nro Nimi Toiminto X45 1 F-DI00 turvadigitaalitulo F-DI00 (kytkentäsignaali) 2 F-DI02 turvadigitaalitulo F-DI02 (kytkentäsignaali) 3 F-DO00_P turvadigitaalitulo F-DO00 (P-kytkentäsignaali) 4 F-DO01_P turvadigitaalitulo F-DO01 (P-kytkentäsignaali) 5 F-DO_STO_P turvadigitaalilähtö F-DO_STO (P-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 11 F-DI01 turvadigitaalitulo F-DI01 (kytkentäsignaali) 12 F-DI03 turvadigitaalitulo F-DI03 (kytkentäsignaali) 13 F-DO00_M turvadigitaalilähtö F-DO00 (M-kytkentäsignaali) 14 F-DO01_M turvadigitaalilähtö F-DO01 (M-kytkentäsignaali) 15 F-DO_STO_M turvadigitaalilähtö F-DO_STO (M-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 21 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 22 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 23 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 24 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 25 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 32 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 33 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 34 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 35 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 28 Käsikirja MOVIFIT Toimintavarmuus

29 Sähköinen asennus PROFIsafe-lisäkortti S Han-Modular -ABOX Seuraavat liittimet ovat olennaisia PROFIsafe-lisäkortin S11 toiminnalle: X AXX Jakoliitin 24 V (käyttöjännitteen/-jännitteiden jakeluun MOVIMOT :iin ja lisäkortille) Nro Nimi Toiminto X V_O +24 V:n tehonsyöttö lisäkortille, syöttö 8 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö 9 F-DO_STO_P turvadigitaalilähtö F-DO_STO (P-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 10 F-DO_STO_M turvadigitaalilähtö F-DO_STO (M-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) M12-liitäntäholkit Seuraavat M12-liitäntäholkit ovat olennaisia PROFIsafe-lisäkortin S11 toiminnalle: X21 X22 X23 X24 X19 X14 X25 X26 X27 X28 X11 X41 X42 X43 X44 X12 X1 X7 X8 X9 X AXX Käsikirja MOVIFIT Toimintavarmuus 29

30 5 Sähköinen asennus PROFIsafe-lisäkortti S11 Seuraava kuva esittää M12-pistoliittimet X41 X44 (vakiokoodaus, naaras), joita käytetään lisä-i/o:iden liitäntään PROFIsafe-lisäkortin S11 käytön yhteydessä: AXX M12-pistoliittimet X41 X44 lisä-i/o:iden liitäntään PROFIsafe-lisäkortin S11 käytön yhteydessä Liitin X41 Napa 1 F-SS0 +24 V-anturitehonsyöttö turvatuloa F-DI00 varten Napa 2 F-DI01 turvadigitaalitulo F-DI01 (kytkentäsignaali) Napa 3 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille Napa 4 F-DI00 turvadigitaalitulo F-DI00 (kytkentäsignaali) Napa 5 F-SS1 +24 V-anturitehonsyöttö turvatuloa F-DI01 varten X42 Napa 1 F-SS0 +24 V-anturitehonsyöttö turvatuloa F-DI02 varten Napa 2 F-DI03 turvadigitaalitulo F-DI03 (kytkentäsignaali) Napa 3 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille Napa 4 F-DI02 turvadigitaalitulo F-DI02 (kytkentäsignaali) Napa 5 F-SS1 +24 V-anturitehonsyöttö turvatuloa F-DI03 varten X43 Napa 1 varattu varattu Napa 2 F-DO00_M turvadigitaalilähtö F-DO00 (M-kytkentäsignaali) Napa 3 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille Napa 4 F-DO00_P turvadigitaalitulo F-DO00 (P-kytkentäsignaali) Napa 5 varattu varattu X44 Napa 1 varattu varattu Napa 2 F-DO01_M turvadigitaalilähtö F-DO01 (M-kytkentäsignaali) Napa 3 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille Napa 4 F-DO01_P turvadigitaalitulo F-DO01 (P-kytkentäsignaali) Napa 5 varattu varattu 30 Käsikirja MOVIFIT Toimintavarmuus

31 Sähköinen asennus PROFIsafe-lisäkortti S Liitäntäesimerkki energiaväylä Seuraava kuva esittää periaatteellista liitäntäesimerkkiä energiaväylästä, jossa on kaksi erillistä 24 V:n jännitepiiriä anturien/toimilaitteiden syöttöä varten. Esimerkissä S11-lisäkorttia sekä turvatuloja/-lähtöjä syötetään 24V-C-jännitteellä: L3 L2 L1 PE L3 L2 L1 PE X PE L1 L2 L3 PE L1 L2 L3 MOVIFIT + PROFIsafe (S11) [2] X V/4A 24V/4A [1] X FE +24V_C 0V24V_C FE +24V_S 0V24V_S FE +24V_C 0V24V_C FE +24V_S 0V24V_S 64742AXX [1] Esimerkki, jossa PROFIsafe-lisäkortti S11 saa tehon 24V-C:stä [2] Esimerkki (varokkeet 24 V / 4 A) UL-määräysten mukaisesta asennuksesta (asennuksesta riippuvainen) HUOM! Huomio: Suosituksena on, että teho syötetään PROFIsafe-lisäkortille S11 elektroniikka- ja anturijännitteellä 24V_C, kuten edellä olevassa kuvassa on esitetty, tai että lisäkortin syöttöjännite 24V_O kytketään aina päälle ja pois jännitteen 24V_C kanssa. Muussa tapauksessa turvaohjauksen tiedonsiirrossa voi esiintyä häiriöitä ja vikailmoituksia, koska lisäkortin S11 koko turvaelektroniikka saa tehon jännitteestä 24V_O. Jos 24V_O katkaistaan pois, PROFIsafe-asema puuttuu verkosta. Käsikirja MOVIFIT Toimintavarmuus 31

32 5 Sähköinen asennus PROFIsafe-lisäkortti S PROFIsafe-lisäkortin S11 turvatulojen/-lähtöjen liitäntä Turvatulot (F-DIx) ja turvalähdöt (F-DOx ja F-DO_STO) kytketään liittimeen X45 tai M12-pistoliittimiin X41 X44. Seuraavat kappaleet kuvaavat sallittuja liitäntämahdollisuuksia. Kaikkia turvatuloja ja -lähtöjä käsitellään yleensä kaksikanavaisesti PROFIsafe -lisäkortin S11 sisällä. Turvatulot ja -lähdöt on sallittu sovelluksissa standardin EN luokkaan SIL3, standardin EN turvakategoriaan 4 sekä standardin EN ISO toiminnan tasoon e saakka. Liitettävien ulkopuolisten antureiden ja toimilaitteiden sekä niiden johdotuksen on oltava kulloinkin vaaditun turvakategorian mukainen. Katso alla olevat liitäntäkuvat ja luettelo kussakin tapauksessa havaituista vioista. Niiden lisäksi on otettava huomioon "Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset", sivulta 19, ja noudatettava niitä. Liitäntä F-DIx / F-SSx Noudata seuraavia antureiden johdotusta koskevia ohjeita: Turvatuloihin F-DIx saa liittää vain perinteisillä koskettimilla varustettuja antureita lepovirtaperiaatteen mukaan (esim. Hätä-Seis-näppäin, oven kosketin jne.). Molemmat anturitehonsyötöt F-SS0 ja F-SS1 ovat yleensä tahdistettuja. Antureiden liitännässä on otettava huomioon, että F-SS0 on liitetty F-DI00:aan ja F-DI02:een kyseisen anturin kautta (kiinteä yhdistelmä) F-SS1 on liitetty F-DI01:een ja F-DI03:een kyseisen anturin kautta (kiinteä yhdistelmä) Käyttämättömiä tuloja ei tarvitse kytkeä. Avoin tulo tulkitaan aina "0"-signaaliksi. 32 Käsikirja MOVIFIT Toimintavarmuus

33 Sähköinen asennus PROFIsafe-lisäkortti S11 5 Hyväksytyt johdotukset a) Anturit, liitetty yksinapaisesti (jopa 4 yksinapaista anturia voidaan liittää) Seuraavat johdotukset ovat sallittuja turvasovelluksissa: PROFIsafe-lisäkortilla S11 varustettu MOVIFIT F-SS0 F-SS1 F-DI00 F-DI01 F-DI02 F-DI AFI Sisäisten testien ja valvonnan avulla tunnistettavat viat: Oikosulku +24 V-käyttöjännitteessä Ristiinkytkentä kahden eri anturisyötöistä F-SSx syötettävän tulosignaalin välillä Johdinkatkos tai oikosulku vertailupotentiaaliin tulkitaan "0"-signaaliksi (ei vikatila) VAARA! Oikosulkua anturinsyötön F-SSx ja siihen kuuluvan turvatulon F-Dix (anturin siltaus) välillä ei tunnisteta. Kuolema tai erittäin vakava loukkaantuminen. Tällainen oikosulku on suljettava pois esimerkiksi sopivan johdotuksen avulla! Kun järjestelmä tunnistaa vian, se siirtyy turvalliseen tilaan, ts. kaikki turvaprosessisuureet (F-DI, F-DO ja STO) asetetaan arvoon "0". Turvarakenneryhmä passivoidaan sen lisäksi (ks. luku "PROFIsafe-lisäkortin S11 vikataulukko", sivu 60). Vikatila osoitetaan LEDillä "F-STATE" (ks. luku "LED-näytöt", sivu 54). Käsikirja MOVIFIT Toimintavarmuus 33

34 5 Sähköinen asennus PROFIsafe-lisäkortti S11 b) Anturit, liitetty kaksinapaisesti (jopa 2 kaksinapaista anturia voidaan liittää) PROFIsafe-lisäkortilla S11 varustettu MOVIFIT F-SS0 F-SS1 F-DI00 F-DI01 F-DI02 F-DI03 OHJEITA 61041AFI Huomio: Tässä liitäntävaihtoehdossa ei tapahdu sisäistä liitäntää eikä poikkeavuusajan analyysiä anturin molemman tulosignaalin välillä. Signaalit F-DI00 ja F-DI01 tai F-DI02 ja F-DI03 siirretään yleensä yksitellen ylemmän tason turvaohjaukseen. Loogisen liitännän ja poikkeavuusajan analyysin tulee tapahtua siellä. Sisäisten testien ja valvonnan avulla tunnistettavat viat: Oikosulku +24 V-käyttöjännitteessä Ristiinkytkentävika anturin molemman tulosignaalin välillä Johdinkatkos tai oikosulku vertailupotentiaaliin tulkitaan "0"-signaaliksi (ei vikatila) VAARA! Huomio: Oikosulkua anturinsyötön F-SSx ja siihen kuuluvan turvatulon F-Dix (anturin siltaus) välillä ei tunnisteta. Kuolema tai erittäin vakava loukkaantuminen. Tällainen oikosulku on suljettava pois esimerkiksi sopivan johdotuksen avulla! Kun järjestelmä tunnistaa vian, se siirtyy turvalliseen tilaan, ts. kaikki turvaprosessisuureet (F-DI, F-DO ja STO) asetetaan arvoon "0". Turvarakenneryhmä passivoidaan sen lisäksi (ks. luku "PROFIsafe-lisäkortin S11 vikataulukko", sivu 60). Vikatila osoitetaan LEDillä "F-STATE" (ks. luku "LED-näytöt", sivu 54). 34 Käsikirja MOVIFIT Toimintavarmuus

35 Sähköinen asennus PROFIsafe-lisäkortti S11 5 Liitäntä F-DOx ja F-DO_STO Turvadigitaalilähtöihin ei periaatteessa saa käyttää suojattuja johtimia. Turvadigitaalilähdöt ovat kaksinapaisia, P-M-kytkennällä varustettuja, ja niitä ohjataan ylemmän tason turvaohjauksella PROFIsafe :n kautta. Toimilaite on liitettävä turvalähtöihin F-DOx ja F-DO_STO yleensä kaksinapaisesti P- ja M-kytkentälähdön väliltä. Yksinapaisen liitännän käyttö F-DOx_P:n ja F-DO_STO_P:n sekä vertailupotentiaalin GND välissä ei ole sallittu. Turvalähtöjen sisäinen testi tapahtuu syklisesti. Testipulssit kytkentäliittimiin eivät ole kuitenkaan näkyvissä irtikytkennän jälkeen, eikä niitä tarvitse ottaa huomioon käytön aikana. Hyväksytty johdotus Turvasovelluksissa saa käyttää vain seuraavaa johdotusta: PROFIsafe-lisäkortilla S11 varustettu MOVIFIT F-DO00_P RL1 F-DO00_M F-DO01_P RL2 F-DO01_M F-DO_STO_P RL3 F-DO_STO_M HUOM! 61042AFI Huomio: Kun toimilaitteita kytketään liittimiin X43 tai X44 vakiomallisen M12-liitosjohdon kautta, toimilaite kytketään vain yksinapaisesti (vain P-lähdön kautta). Tämä ei ole sallittua! Käsikirja MOVIFIT Toimintavarmuus 35

36 5 Sähköinen asennus PROFIsafe-lisäkortti S11 Sisäisten testien ja valvonnan avulla voidaan tunnistaa useita ulkopuolisia vikoja. Lähdön ollessa kytkettynä tunnistetaan seuraavat viat: Oikosulku P-lähdön ja vertailupotentiaalin välillä Oikosulku M-lähdön ja +24 V-käyttöjännitteen välillä Oikosulku P- ja M-lähdön välillä Lähdön ollessa poiskytkettynä tunnistetaan seuraavat viat: Oikosulku P- tai M-lähdön ja +24 V-käyttöjännitteen välillä Oikosulku P- tai M-lähdön ja vertailupotentiaalin välillä VAARA! Huomio: Oikosulkua P-kytkentälähdön (F-DOx_P ja F-DO_STO_P) ja +24 V-käyttöjännitteen välillä ei tunnisteta lähdön ollessa päällä. Kuolema tai erittäin vakava loukkaantuminen. Tällainen oikosulku on suljettava pois esim. sopivan johdotuksen avulla tai lähtö on katkaistava päältä syklisesti sopivin välein riskianalyysin mukaisesti. Kun järjestelmä tunnistaa vian, se siirtyy turvalliseen tilaan, ts. kaikki turvaprosessisuureet (F-DI, F-DO ja STO) asetetaan arvoon "0". Turvarakenneryhmä passivoidaan sen lisäksi (ks. luku "PROFIsafe-lisäkortin S11 vikataulukko", sivu 60). Vikatila osoitetaan LEDillä "F-STATE" (ks. luku "Diagnostiikka-LEDit", sivu 54). 36 Käsikirja MOVIFIT Toimintavarmuus
