INFRASAUNAN ASENNUSOHJE. Lisätiedot: HL-Heat Oy Vesijärvenkatu 4 M Lahti info@hl-heat.

Transkriptio

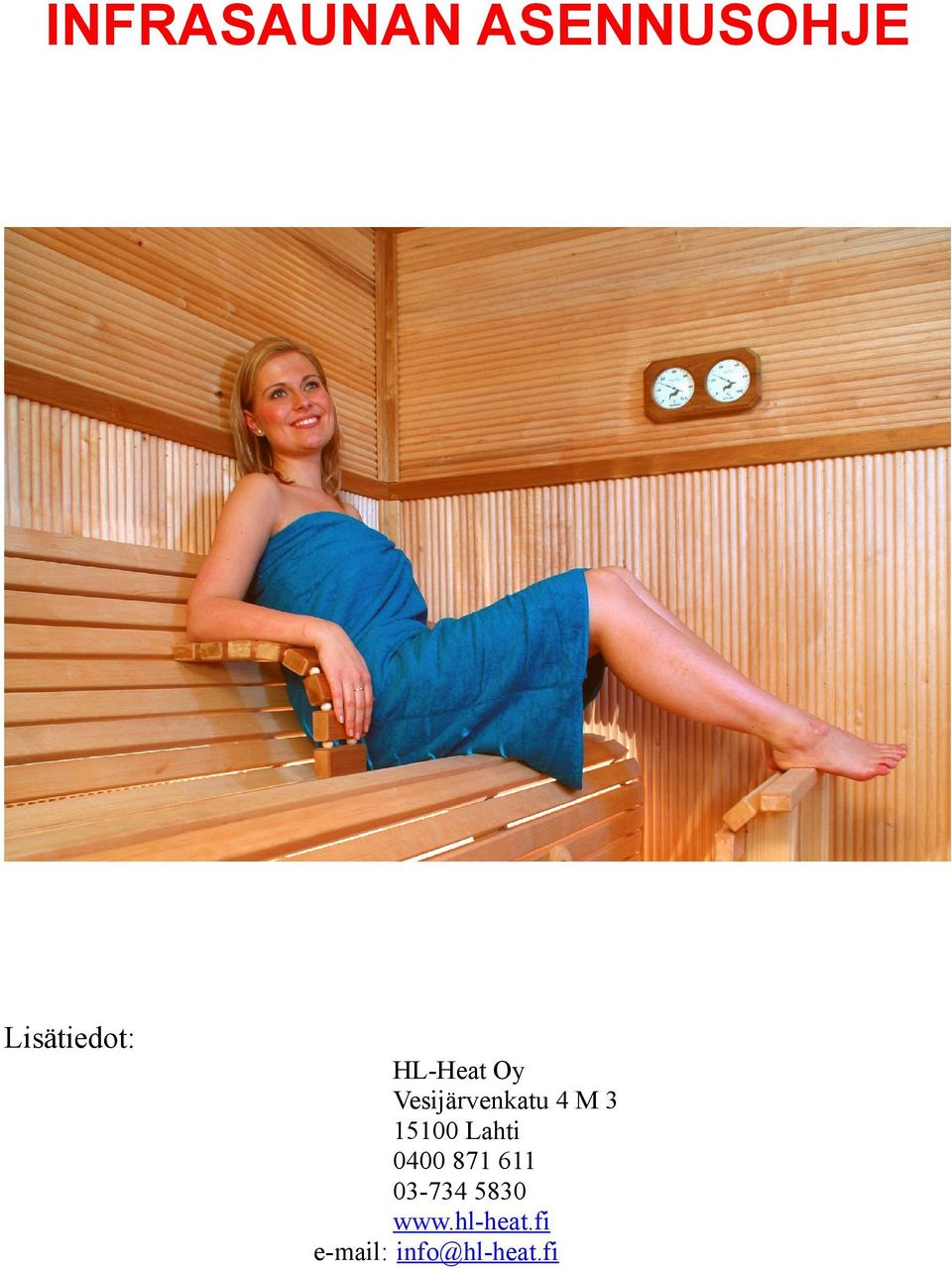

1 INFRASAUNAN ASENNUSOHJE Lisätiedot: HL-Heat Oy Vesijärvenkatu 4 M Lahti info@hl-heat.fi

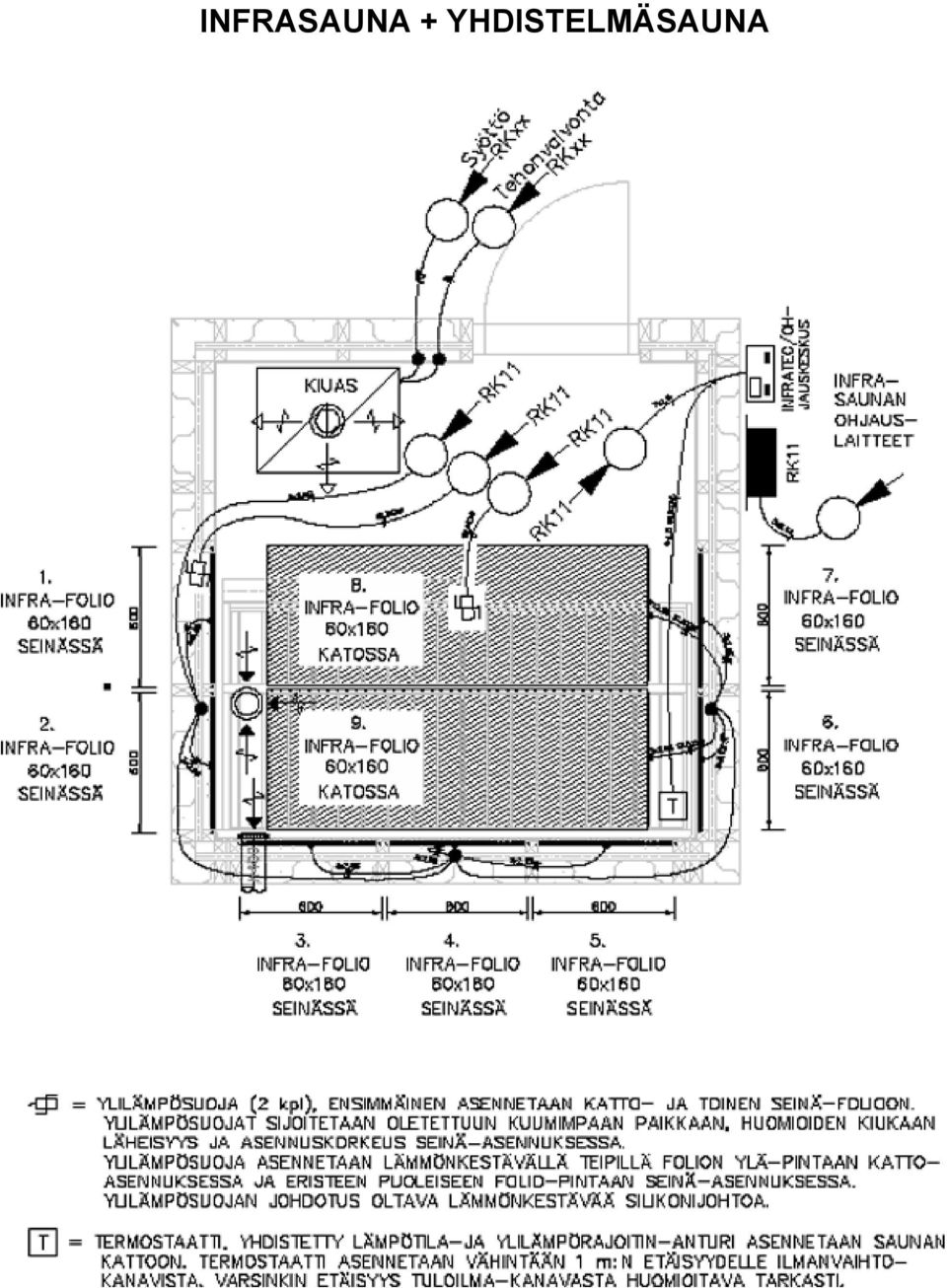

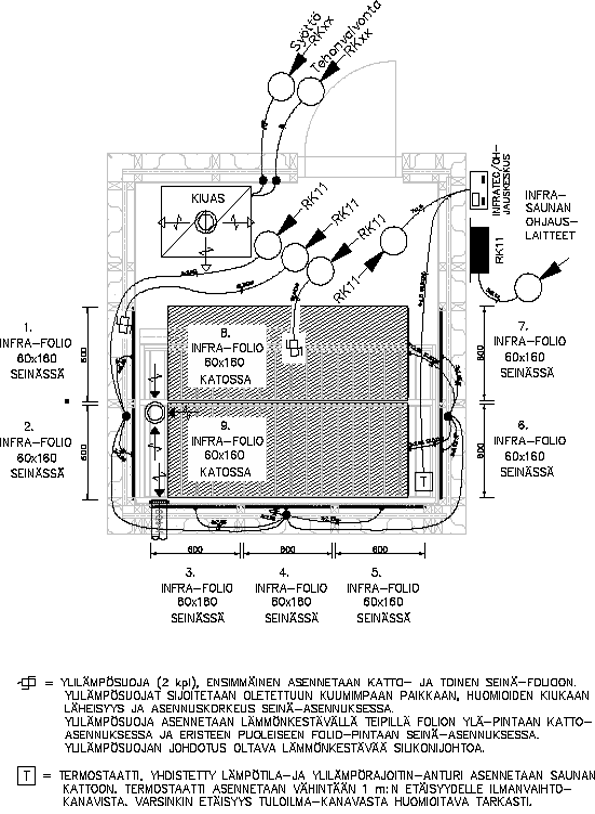

2 INFRASAUNA + YHDISTELMÄSAUNA

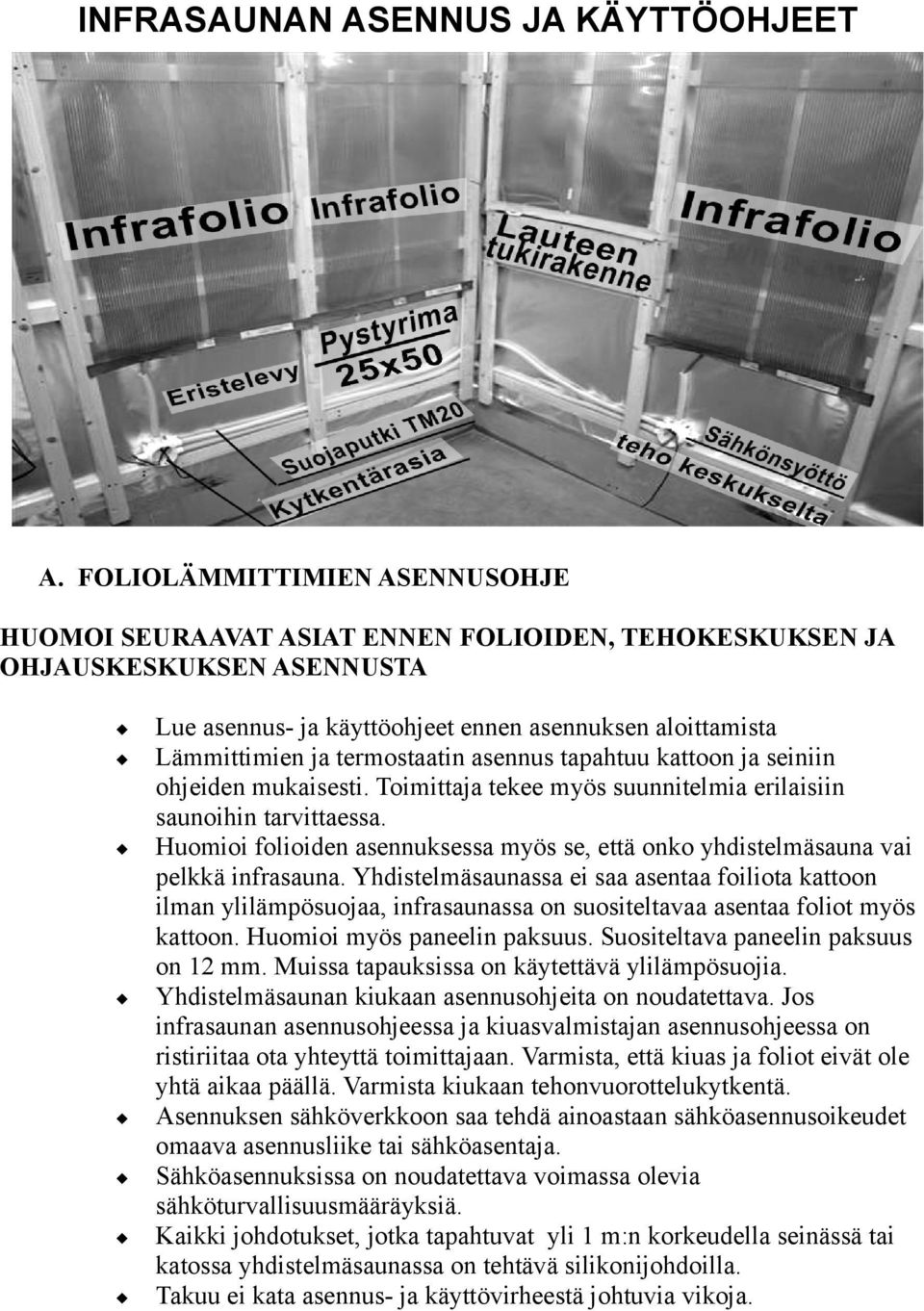

3 INFRASAUNAN ASENNUS JA KÄYTTÖOHJEET A. FOLIOLÄMMITTIMIEN ASENNUSOHJE HUOMOI SEURAAVAT ASIAT ENNEN FOLIOIDEN, TEHOKESKUKSEN JA OHJAUSKESKUKSEN ASENNUSTA Lue asennus- ja käyttöohjeet ennen asennuksen aloittamista Lämmittimien ja termostaatin asennus tapahtuu kattoon ja seiniin ohjeiden mukaisesti. Toimittaja tekee myös suunnitelmia erilaisiin saunoihin tarvittaessa. Huomioi folioiden asennuksessa myös se, että onko yhdistelmäsauna vai pelkkä infrasauna. Yhdistelmäsaunassa ei saa asentaa foiliota kattoon ilman ylilämpösuojaa, infrasaunassa on suositeltavaa asentaa foliot myös kattoon. Huomioi myös paneelin paksuus. Suositeltava paneelin paksuus on 12 mm. Muissa tapauksissa on käytettävä ylilämpösuojia. Yhdistelmäsaunan kiukaan asennusohjeita on noudatettava. Jos infrasaunan asennusohjeessa ja kiuasvalmistajan asennusohjeessa on ristiriitaa ota yhteyttä toimittajaan. Varmista, että kiuas ja foliot eivät ole yhtä aikaa päällä. Varmista kiukaan tehonvuorottelukytkentä. Asennuksen sähköverkkoon saa tehdä ainoastaan sähköasennusoikeudet omaava asennusliike tai sähköasentaja. Sähköasennuksissa on noudatettava voimassa olevia sähköturvallisuusmääräyksiä. Kaikki johdotukset, jotka tapahtuvat yli 1 m:n korkeudella seinässä tai katossa yhdistelmäsaunassa on tehtävä silikonijohdoilla. Takuu ei kata asennus- ja käyttövirheestä johtuvia vikoja.

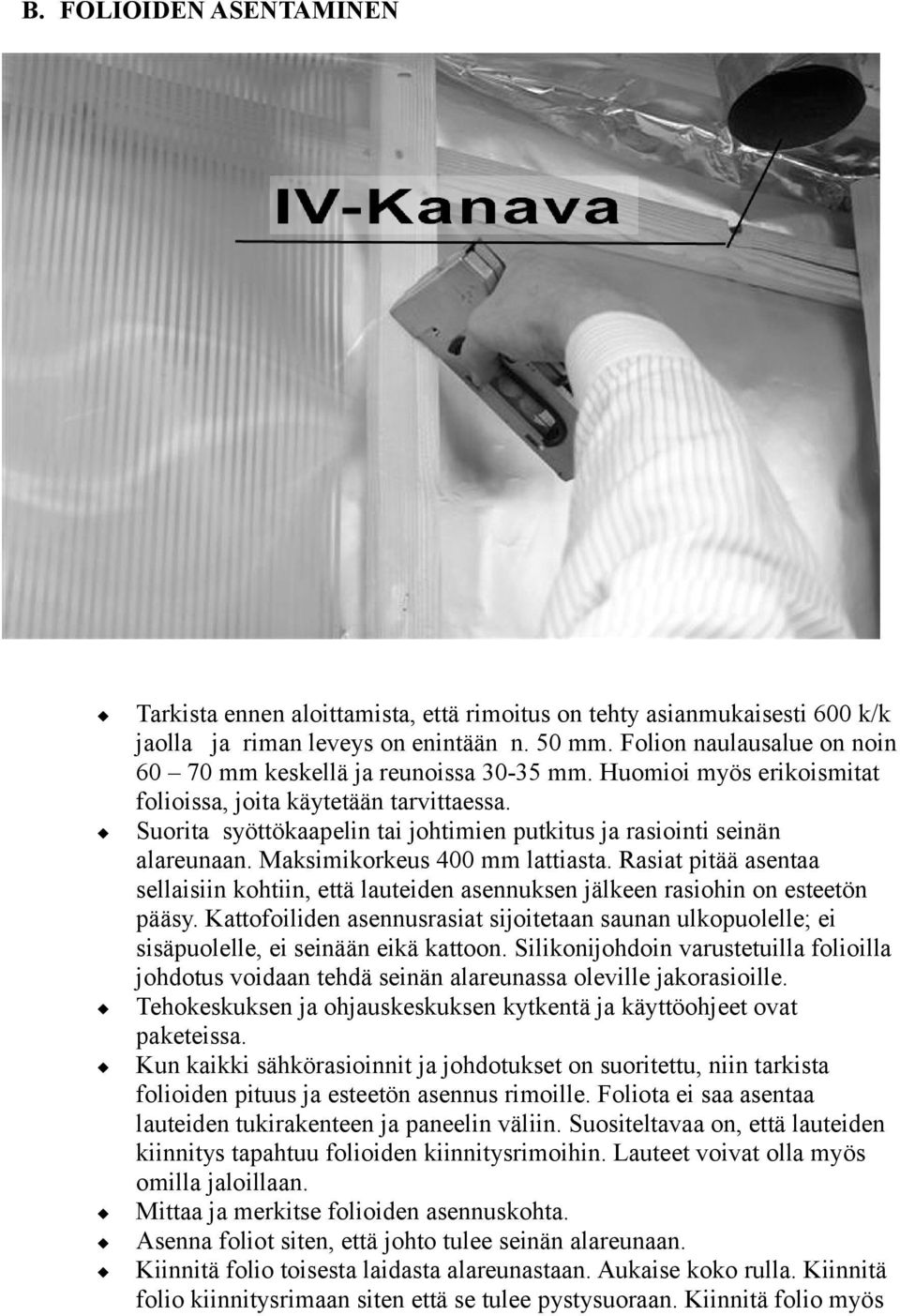

4 B. FOLIOIDEN ASENTAMINEN Tarkista ennen aloittamista, että rimoitus on tehty asianmukaisesti 600 k/k jaolla ja riman leveys on enintään n. 50 mm. Folion naulausalue on noin mm keskellä ja reunoissa mm. Huomioi myös erikoismitat folioissa, joita käytetään tarvittaessa. Suorita syöttökaapelin tai johtimien putkitus ja rasiointi seinän alareunaan. Maksimikorkeus 400 mm lattiasta. Rasiat pitää asentaa sellaisiin kohtiin, että lauteiden asennuksen jälkeen rasiohin on esteetön pääsy. Kattofoiliden asennusrasiat sijoitetaan saunan ulkopuolelle; ei sisäpuolelle, ei seinään eikä kattoon. Silikonijohdoin varustetuilla folioilla johdotus voidaan tehdä seinän alareunassa oleville jakorasioille. Tehokeskuksen ja ohjauskeskuksen kytkentä ja käyttöohjeet ovat paketeissa. Kun kaikki sähkörasioinnit ja johdotukset on suoritettu, niin tarkista folioiden pituus ja esteetön asennus rimoille. Foliota ei saa asentaa lauteiden tukirakenteen ja paneelin väliin. Suositeltavaa on, että lauteiden kiinnitys tapahtuu folioiden kiinnitysrimoihin. Lauteet voivat olla myös omilla jaloillaan. Mittaa ja merkitse folioiden asennuskohta. Asenna foliot siten, että johto tulee seinän alareunaan. Kiinnitä folio toisesta laidasta alareunastaan. Aukaise koko rulla. Kiinnitä folio kiinnitysrimaan siten että se tulee pystysuoraan. Kiinnitä folio myös

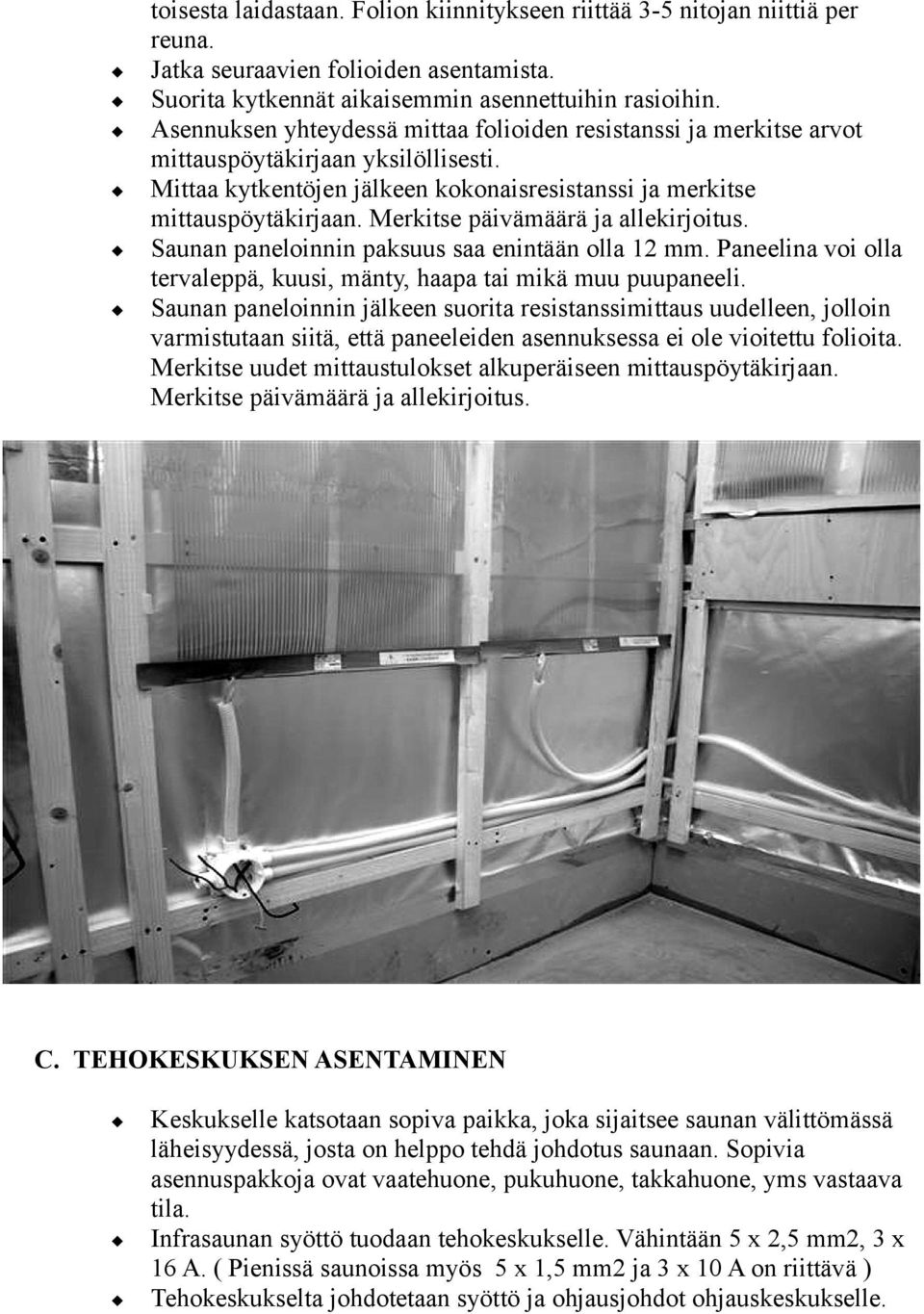

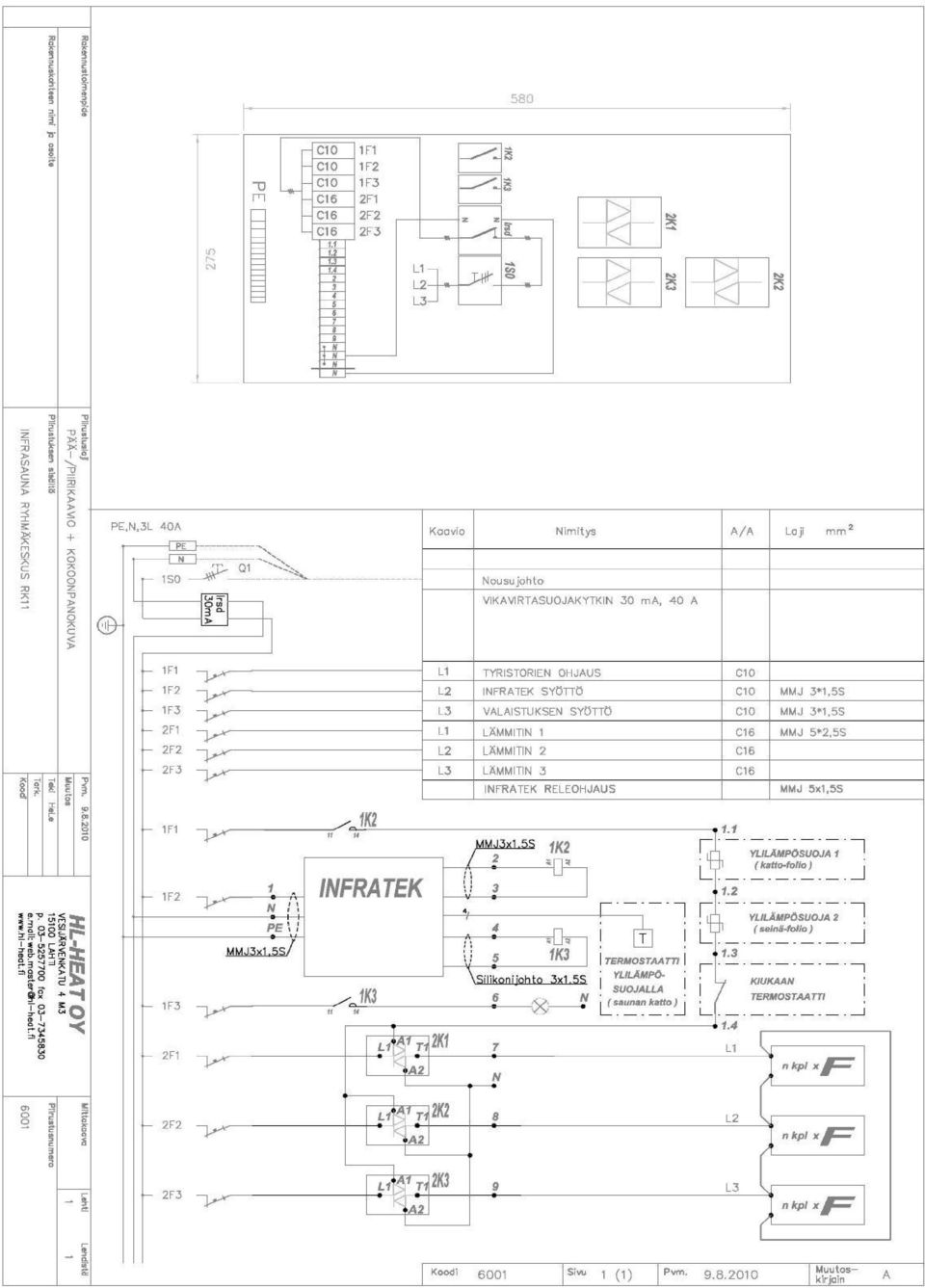

5 toisesta laidastaan. Folion kiinnitykseen riittää 3-5 nitojan niittiä per reuna. Jatka seuraavien folioiden asentamista. Suorita kytkennät aikaisemmin asennettuihin rasioihin. Asennuksen yhteydessä mittaa folioiden resistanssi ja merkitse arvot mittauspöytäkirjaan yksilöllisesti. Mittaa kytkentöjen jälkeen kokonaisresistanssi ja merkitse mittauspöytäkirjaan. Merkitse päivämäärä ja allekirjoitus. Saunan paneloinnin paksuus saa enintään olla 12 mm. Paneelina voi olla tervaleppä, kuusi, mänty, haapa tai mikä muu puupaneeli. Saunan paneloinnin jälkeen suorita resistanssimittaus uudelleen, jolloin varmistutaan siitä, että paneeleiden asennuksessa ei ole vioitettu folioita. Merkitse uudet mittaustulokset alkuperäiseen mittauspöytäkirjaan. Merkitse päivämäärä ja allekirjoitus. C. TEHOKESKUKSEN ASENTAMINEN Keskukselle katsotaan sopiva paikka, joka sijaitsee saunan välittömässä läheisyydessä, josta on helppo tehdä johdotus saunaan. Sopivia asennuspakkoja ovat vaatehuone, pukuhuone, takkahuone, yms vastaava tila. Infrasaunan syöttö tuodaan tehokeskukselle. Vähintään 5 x 2,5 mm2, 3 x 16 A. ( Pienissä saunoissa myös 5 x 1,5 mm2 ja 3 x 10 A on riittävä ) Tehokeskukselta johdotetaan syöttö ja ohjausjohdot ohjauskeskukselle.

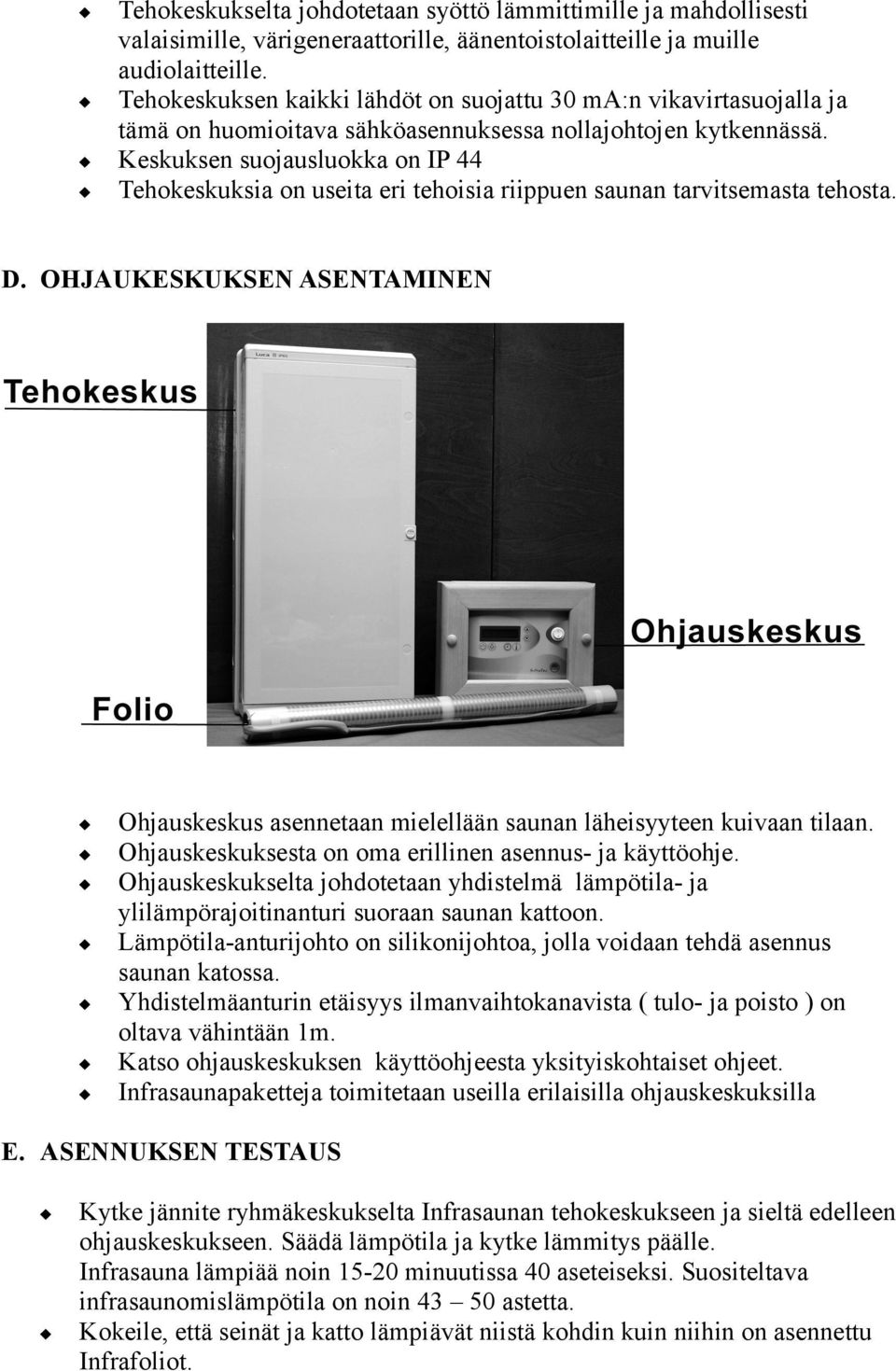

6 Tehokeskukselta johdotetaan syöttö lämmittimille ja mahdollisesti valaisimille, värigeneraattorille, äänentoistolaitteille ja muille audiolaitteille. Tehokeskuksen kaikki lähdöt on suojattu 30 ma:n vikavirtasuojalla ja tämä on huomioitava sähköasennuksessa nollajohtojen kytkennässä. Keskuksen suojausluokka on IP 44 Tehokeskuksia on useita eri tehoisia riippuen saunan tarvitsemasta tehosta. D. OHJAUKESKUKSEN ASENTAMINEN Ohjauskeskus asennetaan mielellään saunan läheisyyteen kuivaan tilaan. Ohjauskeskuksesta on oma erillinen asennus- ja käyttöohje. Ohjauskeskukselta johdotetaan yhdistelmä lämpötila- ja ylilämpörajoitinanturi suoraan saunan kattoon. Lämpötila-anturijohto on silikonijohtoa, jolla voidaan tehdä asennus saunan katossa. Yhdistelmäanturin etäisyys ilmanvaihtokanavista ( tulo- ja poisto ) on oltava vähintään 1m. Katso ohjauskeskuksen käyttöohjeesta yksityiskohtaiset ohjeet. Infrasaunapaketteja toimitetaan useilla erilaisilla ohjauskeskuksilla E. ASENNUKSEN TESTAUS Kytke jännite ryhmäkeskukselta Infrasaunan tehokeskukseen ja sieltä edelleen ohjauskeskukseen. Säädä lämpötila ja kytke lämmitys päälle. Infrasauna lämpiää noin minuutissa 40 aseteiseksi. Suositeltava infrasaunomislämpötila on noin astetta. Kokeile, että seinät ja katto lämpiävät niistä kohdin kuin niihin on asennettu Infrafoliot.

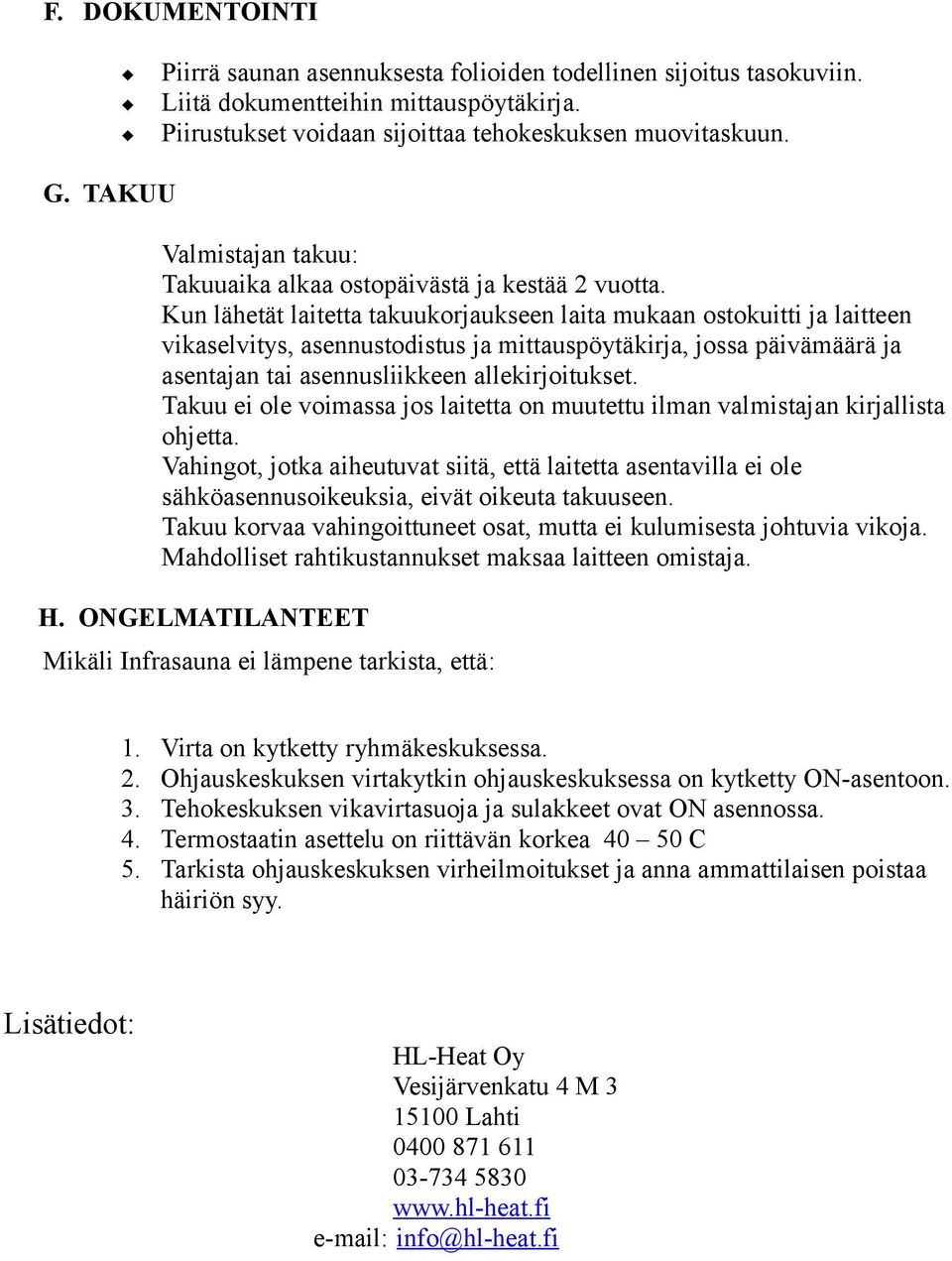

7 F. DOKUMENTOINTI Piirrä saunan asennuksesta folioiden todellinen sijoitus tasokuviin. Liitä dokumentteihin mittauspöytäkirja. Piirustukset voidaan sijoittaa tehokeskuksen muovitaskuun. G. TAKUU Valmistajan takuu: Takuuaika alkaa ostopäivästä ja kestää 2 vuotta. Kun lähetät laitetta takuukorjaukseen laita mukaan ostokuitti ja laitteen vikaselvitys, asennustodistus ja mittauspöytäkirja, jossa päivämäärä ja asentajan tai asennusliikkeen allekirjoitukset. Takuu ei ole voimassa jos laitetta on muutettu ilman valmistajan kirjallista ohjetta. Vahingot, jotka aiheutuvat siitä, että laitetta asentavilla ei ole sähköasennusoikeuksia, eivät oikeuta takuuseen. Takuu korvaa vahingoittuneet osat, mutta ei kulumisesta johtuvia vikoja. Mahdolliset rahtikustannukset maksaa laitteen omistaja. H. ONGELMATILANTEET Mikäli Infrasauna ei lämpene tarkista, että: Virta on kytketty ryhmäkeskuksessa. Ohjauskeskuksen virtakytkin ohjauskeskuksessa on kytketty ON-asentoon. Tehokeskuksen vikavirtasuoja ja sulakkeet ovat ON asennossa. Termostaatin asettelu on riittävän korkea C Tarkista ohjauskeskuksen virheilmoitukset ja anna ammattilaisen poistaa häiriön syy. Lisätiedot: HL-Heat Oy Vesijärvenkatu 4 M Lahti info@hl-heat.fi
