3 Sisällysluettelo 1 Yleisiä ohjeita Turvaohjeet Virhevastuusta aiheutuvat korvausvaatimukset Vastuun rajoitus Muut voimassa olevat dokumentit Turvakonsepti Turvakonsepti MOVIFIT -MC Turvakonsepti MOVIFIT -FC -taajuusmuuttaja Turvakonsepti PROFIsafe lisäkortti S Turvatoiminnot Turvateknisiä lisäyksiä Pysäytyskategorioita koskeva huomautus Sallitut laitteet Asennusta koskevat vaatimukset Ulkoista turvaohjausta koskevat vaatimukset Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset Käyttöönottoa koskevat vaatimukset Käyttöä koskevat vaatimukset Käyttölaitteen jälkijoutokäynnistä johtuva vaara Sähköinen asennus Asennusohjeet Turvallinen pysäytys MOVIFIT -MC ja -FC PROFIsafe-lisäkortti S Käyttöönotto PROFIsafe-lisäkortilla S PROFIsafe-osoitteen asetus PROFIsafe-lisäkortin konfigurointi STEP7-järjestelmässä Tiedonsiirto PROFIsafe-lisäkortin S11 avulla Johdanto PROFIsafe-lisäkortin S11 F-oheislaitteiden haku STEP7-järjestelmässä PROFIsafe-lisäkortin S11 reaktioajat Diagnostiikka PROFIsafe-lisäkortin S11 avulla Diagnostiikka-LEDit PROFIsafe-lisäkortin S11 virhetilat Tekniset tiedot Tekniset tiedot MOVIFIT -MC (turvallisuustekniikka) Turvatunnusarvot MOVIFIT -MC Tekniset tiedot MOVIFIT -FC (turvallisuustekniikka) Turvatunnusarvot MOVIFIT -FC Tekniset tiedot PROFIsafe-lisäkortti S Turvatunnusarvot PROFIsafe-lisäkortti S Osoiteluettelo Hakemisto Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 3

4 1 Yleisiä ohjeita Turvaohjeet 1 Yleisiä ohjeita 1.1 Turvaohjeet Merkkisanojen merkitys Seuraavassa taulukossa näkyy merkkisanojen tasot ja niiden tarkoitus, kun niitä käytetään ilmaisemaan turvaohjeita tai esinevahinkovaroituksissa ja muissa ohjeissa. Merkkisana Merkitys Laiminlyönnin seuraukset VAARA! Välittömästi uhkaava vaara Kuolema tai erittäin vakava loukkaantuminen VAROITUS! Mahdollinen vaaratilanne Kuolema tai erittäin vakava loukkaantuminen VARO! Mahdollinen vaaratilanne Lievä loukkantuminen HUOMIO! Mahdolliset aineelliset vahingot Käyttölaitejärjestelmän tai sen ympäristön vahingoittuminen HUOM! Hyödyllinen ohje tai vihje: Helpottaa käyttölaitejärjestelmän käsittelyä Osiokohtaisten turvaohjeiden rakenne Osiokohtaiset turvaohjeet eivät vain koske jotain tiettyä toimenpidettä, vaan useita saman aihepiirin toimenpiteitä. Käytetyt kuvasymbolit viittaavat joko yleiseen tai johonkin tiettyyn vaaraan. Tässä näkyy osiokohtaisen turvaohjeen rakenne: MERKKISANA! Vaaran tyyppi ja aiheuttaja. Laiminlyönnin mahdollisia seurauksia. Toimenpiteet vaaran välttämiseksi. 1.2 Virhevastuusta aiheutuvat korvausvaatimukset Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue käyttöohje ennen kuin käytät laitetta! Varmista, että käyttöohje on laitteistosta ja yrityksestä vastaavien sekä laitteen parissa omalla vastuullaan työskentelevien henkilöiden saatavilla ja luettavassa kunnossa. 4 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

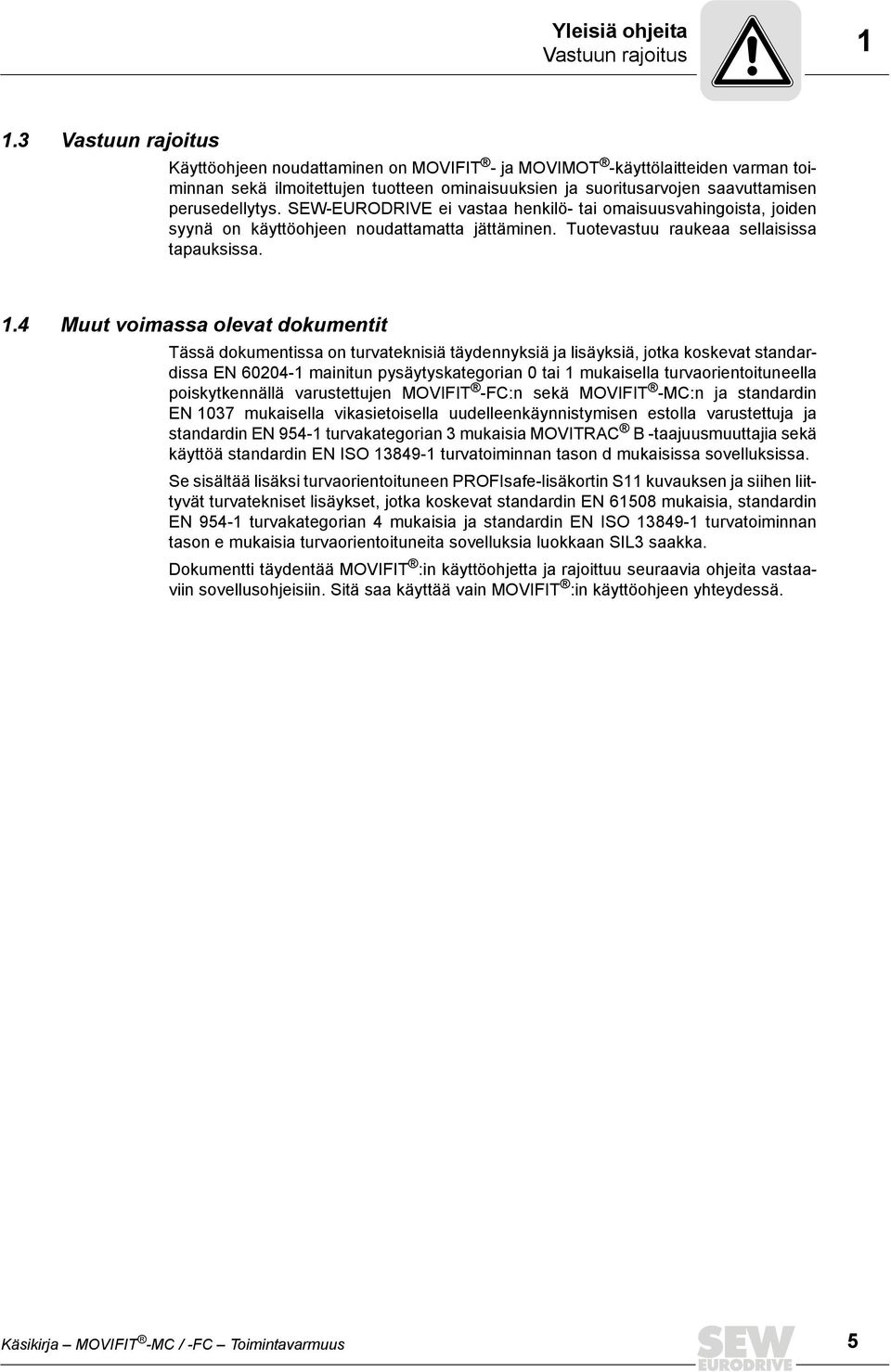

5 Yleisiä ohjeita Vastuun rajoitus Vastuun rajoitus Käyttöohjeen noudattaminen on MOVIFIT - ja MOVIMOT -käyttölaitteiden varman toiminnan sekä ilmoitettujen tuotteen ominaisuuksien ja suoritusarvojen saavuttamisen perusedellytys. SEW-EURODRIVE ei vastaa henkilö- tai omaisuusvahingoista, joiden syynä on käyttöohjeen noudattamatta jättäminen. Tuotevastuu raukeaa sellaisissa tapauksissa. 1.4 Muut voimassa olevat dokumentit Tässä dokumentissa on turvateknisiä täydennyksiä ja lisäyksiä, jotka koskevat standardissa EN mainitun pysäytyskategorian 0 tai 1 mukaisella turvaorientoituneella poiskytkennällä varustettujen MOVIFIT -FC:n sekä MOVIFIT -MC:n ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettuja ja standardin EN turvakategorian 3 mukaisia MOVITRAC B -taajuusmuuttajia sekä käyttöä standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa. Se sisältää lisäksi turvaorientoituneen PROFIsafe-lisäkortin S11 kuvauksen ja siihen liittyvät turvatekniset lisäykset, jotka koskevat standardin EN mukaisia, standardin EN turvakategorian 4 mukaisia ja standardin EN ISO turvatoiminnan tason e mukaisia turvaorientoituneita sovelluksia luokkaan SIL3 saakka. Dokumentti täydentää MOVIFIT :in käyttöohjetta ja rajoittuu seuraavia ohjeita vastaaviin sovellusohjeisiin. Sitä saa käyttää vain MOVIFIT :in käyttöohjeen yhteydessä. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 5

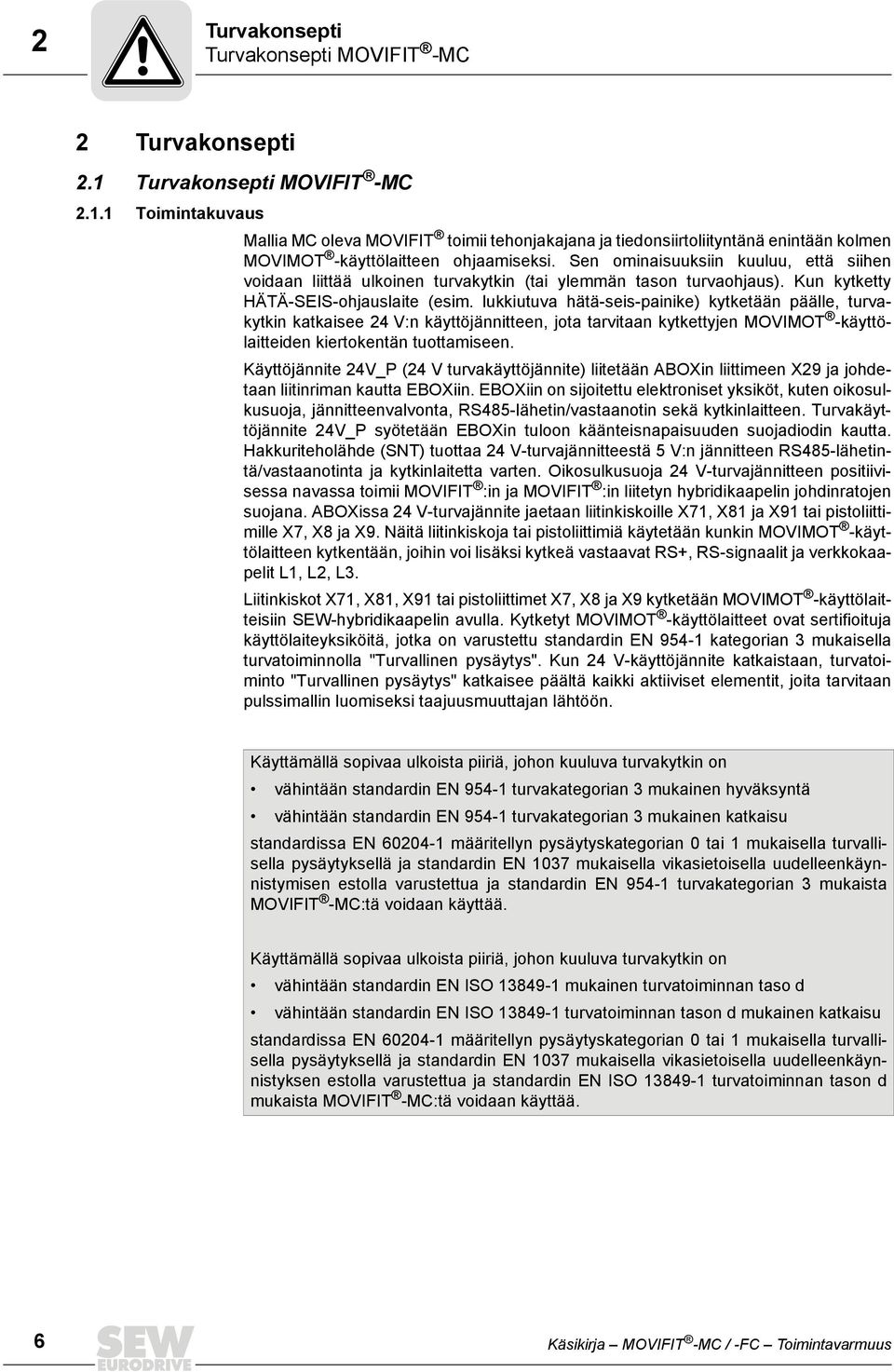

6 2 Turvakonsepti Turvakonsepti MOVIFIT -MC 2 Turvakonsepti 2.1 Turvakonsepti MOVIFIT -MC Toimintakuvaus Mallia MC oleva MOVIFIT toimii tehonjakajana ja tiedonsiirtoliityntänä enintään kolmen MOVIMOT -käyttölaitteen ohjaamiseksi. Sen ominaisuuksiin kuuluu, että siihen voidaan liittää ulkoinen turvakytkin (tai ylemmän tason turvaohjaus). Kun kytketty HÄTÄ-SEIS-ohjauslaite (esim. lukkiutuva hätä-seis-painike) kytketään päälle, turvakytkin katkaisee 24 V:n käyttöjännitteen, jota tarvitaan kytkettyjen MOVIMOT -käyttölaitteiden kiertokentän tuottamiseen. Käyttöjännite 24V_P (24 V turvakäyttöjännite) liitetään ABOXin liittimeen X29 ja johdetaan liitinriman kautta EBOXiin. EBOXiin on sijoitettu elektroniset yksiköt, kuten oikosulkusuoja, jännitteenvalvonta, RS485-lähetin/vastaanotin sekä kytkinlaitteen. Turvakäyttöjännite 24V_P syötetään EBOXin tuloon käänteisnapaisuuden suojadiodin kautta. Hakkuriteholähde (SNT) tuottaa 24 V-turvajännitteestä 5 V:n jännitteen RS485-lähetintä/vastaanotinta ja kytkinlaitetta varten. Oikosulkusuoja 24 V-turvajännitteen positiivisessa navassa toimii MOVIFIT :in ja MOVIFIT :in liitetyn hybridikaapelin johdinratojen suojana. ABOXissa 24 V-turvajännite jaetaan liitinkiskoille X71, X81 ja X91 tai pistoliittimille X7, X8 ja X9. Näitä liitinkiskoja tai pistoliittimiä käytetään kunkin MOVIMOT -käyttölaitteen kytkentään, joihin voi lisäksi kytkeä vastaavat RS+, RS-signaalit ja verkkokaapelit L1, L2, L3. Liitinkiskot X71, X81, X91 tai pistoliittimet X7, X8 ja X9 kytketään MOVIMOT -käyttölaitteisiin SEW-hybridikaapelin avulla. Kytketyt MOVIMOT -käyttölaitteet ovat sertifioituja käyttölaiteyksiköitä, jotka on varustettu standardin EN kategorian 3 mukaisella turvatoiminnolla "Turvallinen pysäytys". Kun 24 V-käyttöjännite katkaistaan, turvatoiminto "Turvallinen pysäytys" katkaisee päältä kaikki aktiiviset elementit, joita tarvitaan pulssimallin luomiseksi taajuusmuuttajan lähtöön. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN turvakategorian 3 mukainen hyväksyntä vähintään standardin EN turvakategorian 3 mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettua ja standardin EN turvakategorian 3 mukaista MOVIFIT -MC:tä voidaan käyttää. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN ISO mukainen turvatoiminnan taso d vähintään standardin EN ISO turvatoiminnan tason d mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistyksen estolla varustettua ja standardin EN ISO turvatoiminnan tason d mukaista MOVIFIT -MC:tä voidaan käyttää. 6 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

7 Turvakonsepti Turvakonsepti MOVIFIT -MC Lohkokaavio MOVIFIT -MC Seuraava lohkokaavio esittää turvakonseptia MOVIFIT -MC: Kenttä A-Box E-Box 24V Turvakytkin (ulkoinen) sallittu standardin EN luokan 3 tai pr EN ISO PL "d" mukaan Liitinkisko X29 +24V_P 0V24_P SNT Oikosulkusuoja +24V_MM U-valvonta 24V_P MOVIMOT 1 MOVIMOT 2 X7 X71 X8 X81 Liitinrima 5V_MM M MOVIMOT C MOVIMOT 3 L1 L2 L3 RS+ RS- Transceiver Kytkinlaite Sarjaportti SEW-hybridikaapeli X9 X Rajoituksia Huomio: Turvakonsepti soveltuu vain käyttölaitteen käyttämissä laitos- ja konekomponenteissa tehtävien mekaanisten töiden suorittamiseen. Huom: Laitoksen/koneen valmistajan on joka tapauksessa laadittava laitoksen tai koneen tyypin mukainen riskiarviointi ja otettava se huomioon MOVIFIT -MC -käyttölaitetta käyttäessään. VAROITUS! Kun 24 V:n käyttöjännite katkaistaan, MOVIFIT -MC:ssä vallitsee edelleen verkkojännite. Kuolema tai vakava loukkaantuminen sähköiskun seurauksena. Käyttöjännite on katkaistava käyttölaitejärjestelmän ulkopuolisella katkaisujärjestelmällä ennen kuin järjestelmän sähkölaitteissa tehdään töitä. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 7

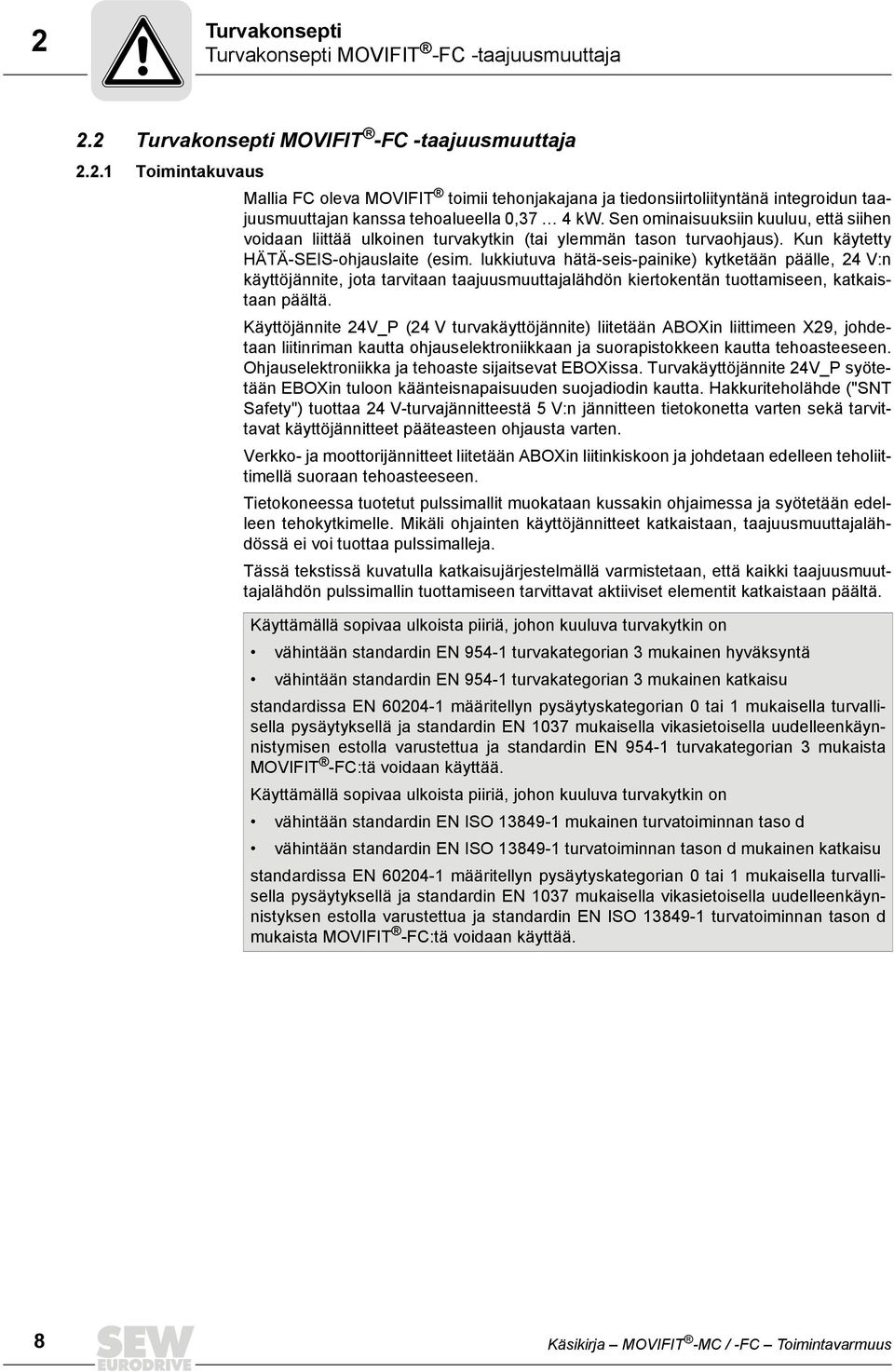

8 2 Turvakonsepti Turvakonsepti MOVIFIT -FC -taajuusmuuttaja 2.2 Turvakonsepti MOVIFIT -FC -taajuusmuuttaja Toimintakuvaus Mallia FC oleva MOVIFIT toimii tehonjakajana ja tiedonsiirtoliityntänä integroidun taajuusmuuttajan kanssa tehoalueella 0,37 4 kw. Sen ominaisuuksiin kuuluu, että siihen voidaan liittää ulkoinen turvakytkin (tai ylemmän tason turvaohjaus). Kun käytetty HÄTÄ-SEIS-ohjauslaite (esim. lukkiutuva hätä-seis-painike) kytketään päälle, 24 V:n käyttöjännite, jota tarvitaan taajuusmuuttajalähdön kiertokentän tuottamiseen, katkaistaan päältä. Käyttöjännite 24V_P (24 V turvakäyttöjännite) liitetään ABOXin liittimeen X29, johdetaan liitinriman kautta ohjauselektroniikkaan ja suorapistokkeen kautta tehoasteeseen. Ohjauselektroniikka ja tehoaste sijaitsevat EBOXissa. Turvakäyttöjännite 24V_P syötetään EBOXin tuloon käänteisnapaisuuden suojadiodin kautta. Hakkuriteholähde ("SNT Safety") tuottaa 24 V-turvajännitteestä 5 V:n jännitteen tietokonetta varten sekä tarvittavat käyttöjännitteet pääteasteen ohjausta varten. Verkko- ja moottorijännitteet liitetään ABOXin liitinkiskoon ja johdetaan edelleen teholiittimellä suoraan tehoasteeseen. Tietokoneessa tuotetut pulssimallit muokataan kussakin ohjaimessa ja syötetään edelleen tehokytkimelle. Mikäli ohjainten käyttöjännitteet katkaistaan, taajuusmuuttajalähdössä ei voi tuottaa pulssimalleja. Tässä tekstissä kuvatulla katkaisujärjestelmällä varmistetaan, että kaikki taajuusmuuttajalähdön pulssimallin tuottamiseen tarvittavat aktiiviset elementit katkaistaan päältä. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN turvakategorian 3 mukainen hyväksyntä vähintään standardin EN turvakategorian 3 mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustettua ja standardin EN turvakategorian 3 mukaista MOVIFIT -FC:tä voidaan käyttää. Käyttämällä sopivaa ulkoista piiriä, johon kuuluva turvakytkin on vähintään standardin EN ISO mukainen turvatoiminnan taso d vähintään standardin EN ISO turvatoiminnan tason d mukainen katkaisu standardissa EN määritellyn pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistyksen estolla varustettua ja standardin EN ISO turvatoiminnan tason d mukaista MOVIFIT -FC:tä voidaan käyttää. 8 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

9 Turvakonsepti Turvakonsepti MOVIFIT -FC -taajuusmuuttaja Lohkokaavio MOVIFIT -FC Kenttä A-Box E-Box Ohjauselektroniikka Tehoaste 24V Turvakytkin (ulkoinen) sallittu standardin EN luokan 3 tai pr EN ISO PL "d" mukaan M Verkko 3x500V Liitinkisko X29 Liitinkisko Liitinkisko Liitinrima 24V_P 0V24_P CANliityntä Lukeminen DIP-kytkin Digitaalinen jarrulähtö TF/TH-arviointi Digitaalitulo Suorapistoke Magneetti- Magneetti- kytkinlaite kytkinlaite 5V Tietokone SNT Safety I olo 22V 15V 5V 22V 15V Uz- Uz+ U-valvonta 24V_P Liitinkisko Teholiitin Uz+ / Uz- Uz Rajoituksia Huomio: Turvakonsepti soveltuu vain käyttölaitteen käyttämissä laitos- ja konekomponenteissa tehtävien mekaanisten töiden suorittamiseen. Huom: Laitoksen/koneen valmistajan on joka tapauksessa laadittava laitoksen tai koneen tyypin mukainen riskiarviointi ja otettava se huomioon MOVIFIT -FC -käyttölaitetta käyttäessään. VAROITUS! Kun 24 V:n käyttöjännite katkaistaan, MOVIFIT -FC:ssä vallitsee edelleen verkkojännite. Kuolema tai vakava loukkaantuminen sähköiskun seurauksena. Käyttöjännite on katkaistava käyttölaitejärjestelmän ulkopuolisella katkaisujärjestelmällä ennen kuin järjestelmän sähkölaitteissa tehdään töitä. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 9

10 2 Turvakonsepti Turvakonsepti PROFIsafe lisäkortti S Turvakonsepti PROFIsafe lisäkortti S11 PROFIsafe-lisäkortti S11 on integroitu turvaelektroniikkatyhmä, jossa on turvallisia tuloja ja lähtöjä (F-DI, F-DO). Tämän rakenneryhmän turvakonsepti perustuu siihen, että kaikille turvaprosessisuureille on olemassa turvallinen tila. PROFIsafe-lisäkortissa S11 tämä on arvo "0" kaikille tuloille F-DI ja lähdöille F-DO. Turvarakenneryhmän ylimääräisen 2-kanavaisen järjestelmärakenteen vuoksi standardin EN 61508, luokan SIL3, standardin EN luokan 4 ja standardin EN ISO turvatoiminnan tason e mukaiset vaatimukset täyttyvät sopivan valvontamekanismin avulla. Järjestelmä reagoi havaittuihin vikoihin siirtymällä turvalliseen tilaan. Siten turvatoiminto järjestetään turvallisten tulojen ja lähtöjen muodossa kytkemällä ne ylemmän tason turvaohjaukseen PROFIsafe-tiedonsiirron avulla. Taajuusmuuttajan 24 V:n käyttöjännite voidaan katkaista turvallisella lähdöllä F-DO_STO ja siten toteuttaa käyttölaitteen turvakatkaisu. Tällöin on otettava huomioon MOVIFIT -MC:n sekä MOVIFIT -FC -taajuusmuuttajan edellä mainittu turvakonsepti, samoin kuin kaikki tässä dokumentissa olevat lisäykset ja asennusmääräykset. VAROITUS! PROFIsafe-lisäkortilla S11 varustetulle MOVIFIT -MC/MOVIMOT - sekä PROFIsafelisäkortilla S11 varustetulle MOVIFIT -FC-kokonaisjärjestelmälle MOVIFIT -peruslaitteen turvakategorialla on turvallisen pysäytyksen kannalta ratkaiseva merkitys. Kuolema tai erittäin vakava loukkaantuminen. MOVIMOT MM..D:llä varustettua MOVIFIT -MC:tä saa käyttää vain standardin EN turvakategoriaan 3 ja standardin EN ISO turvatoiminnon tasoon d saakka. MOVIFIT -FC:tä saa käyttää vain standardin EN turvakategoriaan 3 ja standardin EN ISO turvatoiminnon tasoon d saakka. 10 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

11 Turvakonsepti Turvatoiminnot Turvatoiminnot Seuraavia käyttölaitekohtaisia turvatoimintoja voidaan käyttää: STO (Pyörimisen turvallinen pysäytys standardin IEC mukaisesti) kytkemällä pois STO-tulo. Näin taajuusmuuttaja ei toimita moottoriin vääntömomenttia synnyttävää energiaa STO-toiminnon ollessa aktivoituna. Kyseinen turvatoiminto vastaa standardin EN mukaista ohjaamatonta pysäytystä, pysäytyskategoria 0 STO-tulon katkaisu on tehtävä soveltuvalla ulkopuolisella turvaohjauksella/turvakytkimellä. STO-toiminto näkyy seuraavassa kuvassa: v t 1 t v t t 1 Nopeus Aika Ajankohta, jona STO laukaistaan Poiskytkentäalue Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 11

12 2 Turvakonsepti Turvatoiminnot SS1(c) (Turvallinen pysäytys 1, toimintavaihtoehto c standardin IEC mukaisesti) soveltuvan ulkoisen ohjauksen avulla (esim. viivästetyllä poiskytkennällä varustettu turvakytkin). Seuraavaa työn kulkua on noudatettava: Käyttölaitetta hidastetaan soveltuvalla hidastusrampilla ohjearvon annon kautta. STO-tulon poiskytkentä (= STO-toiminnon laukaiseminen) määritetyn turva-aikaviiveen jälkeen. Kyseinen turvatoiminto vastaa standardin EN mukaista ohjattua pysäytystä, pysäytyskategoria 1 Seuraava kuva havainnollistaa toimintoa SS1(c): v t 1 t t 2 t v t t 1 t 2 Δt Nopeus Aika Ajankohta, jona hidastusramppi käynnistetään Ajankohta, jona STO laukaistaan Hidastusrampin käynnistyksen ja STO:n välinen aikaväli Turvallisen aikaviiveen alue Poiskytkentäalue 12 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

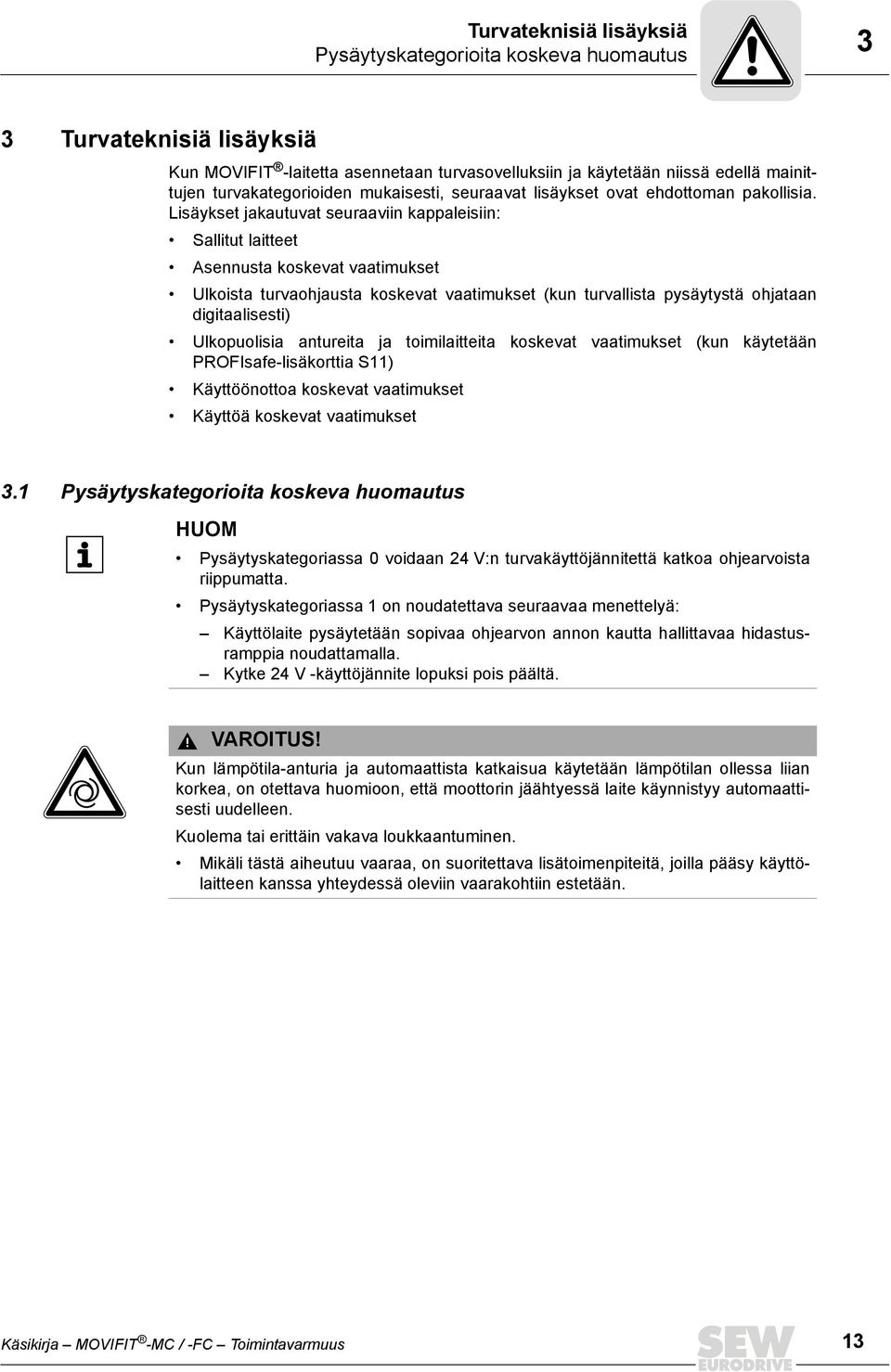

13 Turvateknisiä lisäyksiä Pysäytyskategorioita koskeva huomautus 3 3 Turvateknisiä lisäyksiä Kun MOVIFIT -laitetta asennetaan turvasovelluksiin ja käytetään niissä edellä mainittujen turvakategorioiden mukaisesti, seuraavat lisäykset ovat ehdottoman pakollisia. Lisäykset jakautuvat seuraaviin kappaleisiin: Sallitut laitteet Asennusta koskevat vaatimukset Ulkoista turvaohjausta koskevat vaatimukset (kun turvallista pysäytystä ohjataan digitaalisesti) Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset (kun käytetään PROFIsafe-lisäkorttia S11) Käyttöönottoa koskevat vaatimukset Käyttöä koskevat vaatimukset 3.1 Pysäytyskategorioita koskeva huomautus HUOM Pysäytyskategoriassa 0 voidaan 24 V:n turvakäyttöjännitettä katkoa ohjearvoista riippumatta. Pysäytyskategoriassa 1 on noudatettava seuraavaa menettelyä: Käyttölaite pysäytetään sopivaa ohjearvon annon kautta hallittavaa hidastusramppia noudattamalla. Kytke 24 V -käyttöjännite lopuksi pois päältä. VAROITUS! Kun lämpötila-anturia ja automaattista katkaisua käytetään lämpötilan ollessa liian korkea, on otettava huomioon, että moottorin jäähtyessä laite käynnistyy automaattisesti uudelleen. Kuolema tai erittäin vakava loukkaantuminen. Mikäli tästä aiheutuu vaaraa, on suoritettava lisätoimenpiteitä, joilla pääsy käyttölaitteen kanssa yhteydessä oleviin vaarakohtiin estetään. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 13

14 3 Turvateknisiä lisäyksiä Sallitut laitteet 3.2 Sallitut laitteet MOVIFIT -MC Standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa, standardin EN turvakategorian 3 tai standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa, ovat sallittuja seuraavat laitteet. MOVIFIT -MC EBOX MTM1.A000-P1.A-00 MTM1.A000-E..A-00 MTM1.A000-D1.A-00 ABOX Vakio-ABOX MTA1.A-503-S011-M..-00 MTA1.A-503-S012-M..-00 MTA1.A-503-S013-M..-00 Hybridi-ABOX MTA11A-503-S411-M..-00 MTA11A-503-S413-M..-00 MTA11A-503-S511-M..-00 MTA11A-503-S512-M..-00 MTA11A-503-S513-M..-00 MTA11A-503-S613-M..-00 MTA11A-503-I511-M..-00 MTA11A-503-I513-M..-00 MTA11A-503-I613-M..-00 HUOM Vakio-ABOXin (MTA1.A-503-S01.-M..-00) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä. Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -MC:n käyttöohjeessa. HUOM! Huom: Sertifiointi koskee vain MOVIFIT -MC:n turvallista pysäytystä turvakäyttöjärjestelmän MOVIMOT MM..D ja sen lisäysten yhteydessä. 14 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

15 Turvateknisiä lisäyksiä Sallitut laitteet MOVIFIT -FC Standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa, standardin EN turvakategorian 3 tai standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa, ovat sallittuja seuraavat laitteet. MOVIFIT -FC EBOX MOVIFIT -FC DR-moottoreille MTF1.A P1.A-XX 1) MTF1.A E..A-XX 1) MTF1.A D1.A-XX 1) MTF1.A Z10A-XX 1) MTF1.A P1.A-25 MTF1.A E2.A-25 MOVIFIT -FC DAS-moottoreille MTF1.A P1.A-01 MTF1.A E..A-01 MTF1.A D1.A-01 MTF1.A Z10A-01 MOVIFIT -FC DT/DV-moottoreille MTF1.A P1.A-00 MTF1.A E..A-00 MTF1.A D1.A-00 MTF1.A Z10A-00 1) XX = Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 15

16 3 Turvateknisiä lisäyksiä Sallitut laitteet MOVIFIT -FC ABOX Vakio-ABOX MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S Hybridi-ABOX MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S /L10 MTA11A-503-S /L10 MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I HUOM Vakio-ABOXin (MTA1.A-503-S ) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä. Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -FC:n käyttöohjeessa. 16 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

17 Turvateknisiä lisäyksiä Sallitut laitteet PROFIsafe-lisäkortilla S11 varustettu MOVIFIT PROFIsafe-lisäkortin S11 käyttö on sallittu turvasovelluksissa standardin EN luokkaan SIL3, standardin EN turvakategoriaan 4 ja standardin EN ISO toiminnan tasoon e saakka. PROFIsafelisäkortilla S11 varustettu MOVIFIT -MC PROFIsafe-lisäkortilla S11 varustettu MOVIFIT -MC EBOX MTM1.A000-P1.A-00/S11 MTM1.A000-E2.A-00/S11 ABOX Vakio-ABOX MTA1.A-503-S011-M..-00 MTA1.A-503-S013-M..-00 Hybridi-ABOX MTA11A-503-S411-M..-00 MTA11A-503-S413-M..-00 MTA11A-503-S511-M..-00 MTA11A-503-S513-M..-00 MTA11A-503-S613-M..-00 MTA11A-503-I511-M..-00 MTA11A-503-I513-M..-00 MTA11A-503-I613-M..-00 HUOM Vakio-ABOXin (MTA1.A-503-S011-M..-00, MTA1.A-503-S013-M..-00) yhteydessä on ehdottomasti otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä. Tila: Johdotuspiirilevyn tila Esimerkki tyyppikilvestä esiintyy MOVIFIT -MC:n käyttöohjeessa. HUOM! Huomio: Sertifiointi koskee vain PROFIsafe-lisäkortin S11 turvakäyttöä. Sillä toteutettava turvakäyttötoiminto on riippuvainen kulloinkin käytetystä MOVIFIT -peruslaitteesta. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 17

18 3 Turvateknisiä lisäyksiä Sallitut laitteet PROFIsafelisäkortilla S11 varustettu MOVIFIT -FC PROFIsafe-lisäkortilla S11 varustettu MOVIFIT -FC EBOX MOVIFIT -FC DR-moottoreille MTF1.A P1.A-XX/S11 1) MTF1.A E2.A-XX/S11 1) MTF1.A P1.A-25/S11 MTF1.A E2.A-25/S11 MOVIFIT -FC DAS-moottoreille MTF1.A P1.A-01/S11 MTF1.A E2.A-01/S11 MOVIFIT -FC DT/DV-moottoreille MTF1.A P1.A-00/S11 MTF1.A E2.A-00/S11 ABOX Vakio-ABOX MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S MTA1.A-503-S Hybridi-ABOX MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S MTA11A-503-S /L10 MTA11A-503-S /L10 MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I MTA11A-503-I ) XX = HUOM Vakio-ABOXin (MTA1.A-503-S , MTA1.A-503-S ) yhteydessä on otettava huomioon: Sertifiointi on voimassa vasta johdotuspiirilevyn tilasta 11 alkaen. Mikäli johdotuspiirilevyä käytetään toisessa tilassa, ota yhteys SEW-EURODRIVEen. Johdotuspiirilevyn tila voidaan lukea ABOX-tyyppikilven ensimmäisestä tilakentästä. Tila: Esimerkki tyyppikilvestä esiintyy MOVIFIT -FC:n käyttöohjeessa. HUOM! Johdotuspiirilevyn tila Huomio: Sertifiointi koskee vain PROFIsafe-lisäkortin S11 turvakäyttöä. Sillä toteutettava turvakäyttötoiminto on riippuvainen kulloinkin käytetystä MOVIFIT -peruslaitteesta. 18 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

19 Turvateknisiä lisäyksiä Asennusta koskevat vaatimukset Asennusta koskevat vaatimukset Turvaohjausjohdoiksi kutsutaan turvaohjaimen (tai turvakatkaisulaitteen) ja MOVIFIT -liittimen X29 välisiä johtoja. Energiansyöttö- ja turvaohjausjohdot on sijoitettava erillisiin kaapeleihin. Turvaohjaimen ja MOVIFIT :in välinen johto saa olla enintään 100 metriä pitkä. MOVIFIT -MC:n ja MOVIMOT :in tai MOVIFIT -FC:n ja moottorin välillä saa käyttää vain alkuperäisiä SEW-hybridikaapeleita. Johdotustekniikan on oltava standardin EN mukainen. Turvaohjausjohdot on asennettava EMC-vaatimusten mukaisesti seuraavalla tavalla: Sähkötilan ulkopuolella suojatut johdot on asennettu kestävästi (kiinteästi) ja suojattu ulkoisilta vaurioilta. Asennustilan sisälle voidaan asentaa yksittäisiä johtimia. Kulloinkin voimassa olevia määräyksiä on noudatettava. Joka tapauksessa on varmistettava, ettei turvaohjausjohdoissa esiinny häiriöjännitettä. Turvapiirien suunnittelussa on ehdottomasti noudatettava turvalaitteille tarkoitettuja arvoja. Kaapelien EMC-yhteensopivan toteutuksen varmistamiseksi on otettava huomioon MOVIFIT :in MOVIMOT -käyttöohjeeseen sisältyvät tiedot. Vain standardin VDE 0100 mukaisella turvallisella erotuksella (SELV/PELV) varustettujen jännitelähteiden käyttö on sallittu. Standardin EN mukaan ei yksittäisen vian jännite lähtöjen välillä tai valinnaisen lähdön ja maatettujen osien välillä saa ylittää 60 V:n tasajännitettä yli 0,2 sekunnin ajan, ja silloinkin enintään 120 V:n tasajännitteeseen saakka. MOVIFIT - ja MOVIMOT -laitteiden teknisiä tietoja on noudatettava. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 19

20 3 Turvateknisiä lisäyksiä Ulkoista turvaohjausta koskevat vaatimukset 3.4 Ulkoista turvaohjausta koskevat vaatimukset HUOM! Seuraavat vaatimukset ovat voimassa, kun turvallista pysäytystä ohjataan digitaalisesti. Jotta standardin EN mukaiset vaatimukset täyttyisivät, laitteissa vaaditaan vähintään standardin EN turvakategorian 3 mukainen hyväksyntä ja vähintään standardin EN turvakategorian 3 mukainen turvaohjausjännitteen katkaisu. Jotta standardin EN ISO mukaiset vaatimukset täyttyisivät, laitteissa vaaditaan vähintään standardin EN ISO turvatoiminnan tason d mukainen hyväksyntä ja vähintään standardin EN ISO turvatoiminnan tason d mukainen turvaohjausjännitteen katkaisu. Kytkennän toteutuksen osalta on ehdottomasti noudatettava ohjaukselle määritettyjä arvoja. Ohjaimen kytkentäkapasiteetin on vastattava vähintään 24 V DC :n käyttöjännitteen suurinta sallittua, rajoitettua lähtövirtaa. Ohjainten valmistajan antamia, kosketinten sallittua kuormitusta ja turvakosketinten mahdollisesti vaatimia sulakkeita koskevia ohjeita on noudatettava. Ellei valmistajalla ole näitä varten erityisiä ohjeita, koskettimet on varustettava sulakkeilla, joiden arvo on 0,6-kertainen valmistajan ilmoittamaan kosketinten suurimpaan sallittuun kuormitukseen nähden. Turvallisen pysäytyksen aktivoimiseksi on käytettävä komentolaitteita, joissa on standardin EN mukaiset pakkoavautuvat ja lukkiutuvat koskettimet. Mikäli johdotus tehdään ristiinkytkennällä, ohjaimessa on oltava mahdollisuus ristiinkytkennän tunnistuksen ja laukaisun tunnistuksen signalointiin. Ohjaimen on oltava siten suunniteltu ja kytketty, ettei pelkkä komentolaitteen palautus riitä uudelleenkäynnistykseen. Se tarkoittaa, että uudelleenkäynnistys saa olla mahdollista vasta uuden kuittauksen jälkeen. 20 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

21 Turvateknisiä lisäyksiä Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset HUOM! Seuraavat vaatimukset koskevat PROFIsafe-lisäkortin S11 käytön yhteydessä. Laitoksen tai koneen suunnittelija ja käyttäjä vastaavat PROFIsafe-lisäkortin S11 turvatulojen ja -lähtöjen liitäntään käytettyjen ulkopuolisten antureiden ja toimilaitteiden valinnasta ja käytöstä. Yleensä kulloinkin tavoitellun turvakategorian todennäköisimmistä vaarallisista vioista useimmat ovat peräisin antureista ja toimilaitteista. Vaaditun turvakategorian ja/tai SIL-luokan saavuttamiseksi on siitä syystä käytettävä sopivia ja tarkoitukseen suunniteltuja antureita ja toimilaitteita ja noudatettava luvussa "Turvatulojen ja -lähtöjen liitäntä" olevia ohjeita alkaen sivulta ( sivu 32). PROFIsafe-lisäkortin S11 yhteydessä saa turvatuloissa F-DIx käyttää vain perinteisillä koskettimilla varustettuja antureita lepovirtaperiaatteen mukaan. Syötön tulee tapahtua sisäisestä anturien syöttöjännitteestä F-SSx. Jotta anturisignaalit käsiteltäisiin oikealla tavalla turvatuloissa, signaalien kestoajan on oltava vähintään 15 ms. 3.6 Käyttöönottoa koskevat vaatimukset Käyttöönoton on tapahduttava dokumentoidulla tavalla ja turvatoimintojen toiminta on todennettava. Standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 ja standardin EN turvakategorian 3 mukaisella vikasietoisella uudelleenkäynnistymisen estolla tai standardin EN ISO mukaisella turvatoiminnan tasolla d varustetuille MOVIFIT -sovelluksille on suoritettava perusteellinen katkaisujärjestelmän ja johdotuksen oikeellisuuden käyttöönottotestaus, joka on myös dokumentoitava. Turvaohjausjännitteen signaalin tunnistus on sisällytettävä käyttöönoton yhteydessä suoritettavaan toiminnan tarkastukseen. 3.7 Käyttöä koskevat vaatimukset Laitteistoa saa käyttää vain teknisissä tiedoissa määritettyjen arvojen sisällä. Tämä koskee niin ulkoista turvaohjainta kuin MOVIFIT - ja MOVIMOT -laitetta. Turvatoimintojen virheetön toiminta on tarkastettava säännöllisesti. Tarkastusvälit tulee määrittää riskiarvioinnin mukaisesti. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 21

22 4 Käyttölaitteen jälkijoutokäynnistä johtuva vaara Käyttöä koskevat vaatimukset 4 Käyttölaitteen jälkijoutokäynnistä johtuva vaara VAROITUS! Ota huomioon, että käyttölaite voi mekaanisen jarrun puuttuessa tai vikaannuttua jäädä pyörimään. Kuolema tai erittäin vakava loukkaantuminen. Mikäli jälkijoutokäynnistä on sovelluskohtaisesti vaaraa, on ryhdyttävä lisävarotoimiin (esimerkiksi liikkuvien, kiinni pysyvien suojusten avulla), jotka peittävät vaarallisen kohteen, kunnes loukkaantumisvaaraa ei enää ole. Vaihtoehtoisesti käyttölaite on varustettava turvajarrulla. Lisäsuojusten on oltava toteutukseltaan koneen riskiarvioinnin vaatimusten mukainen ja integroitu koneeseen. Kun pysäytyskomento on annettu, koneeseen pääsy on estettävä lukituksella vaara-asteen mukaan, kunnes käyttölaite on pysähtynyt. Vaihtoehtoisesti on selvitettävä kiinnimeno-/käsiksipääsyaika siitä johtuvan turvavälin rajoissa pysymiseksi. 22 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

23 Sähköinen asennus Asennusohjeet 5 5 Sähköinen asennus 5.1 Asennusohjeet Huomio: Sähköisen turvallisuuden sekä häiriöttömän toiminnan varmistamiseksi tulee noudattaa MOVIFIT -käyttöohjeessa olevia periaatteellisia asennusmääräyksiä ja ohjeita. Noudattamalla luvussa "Turvateknisiä lisäyksiä" olevia määräyksiä sekä alla kuvattuja liitäntäkuvia ja ohjeita MOVIFIT -MC- ja -FC-laitteita voidaan käyttää standardin EN pysäytyskategorian 0 tai 1 mukaisella turvallisella pysäytyksellä ja standardin EN 1037 mukaisella vikasietoisella uudelleenkäynnistymisen estolla varustetuissa, standardin EN turvakategorian 3 sekä standardin EN ISO turvatoiminnan tason d mukaisissa sovelluksissa ja PROFIsafe-lisäkorttia S11 voidaan käyttää turvasovelluksissa standardin EN luokkaan SIL3, standardin EN turvakategoriaan 4 ja standardin EN ISO toiminnan tasoon e saakka. VAROITUS! Vain tässä dokumentissa kuvattujen liitäntävaihtoehtojen käyttö on sallittu. Kuolema tai erittäin vakava loukkaantuminen. Niistä poikkeavien, muissa dokumenteissa julkaistujen liitäntävaihtoehtojen käyttö on kielletty UL-vaatimusten mukainen asennus UL-vaatimusten mukaisessa asennuksessa PROFIsafe-lisäkortin S11 yhteydessä on noudatettava seuraavia ohjeita: HUOM! UL-vaatimusten mukaisessa asennuksessa PROFIsafe-lisäkortin tulovirta on rajoitettava arvoon 4 A! Sivulla ( sivu 31) on annettu liitäntäesimerkki. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 23

24 5 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC 5.2 Turvallinen pysäytys MOVIFIT -MC ja -FC MOVIFIT -MC Turvalliselle pysäytykselle olennaiset liittimet Seuraavassa kuvassa on vakio-aboxia "MTA...-S " esimerkkinä käyttämällä esitetty MOVIFIT -MC:n turvalliselle pysäytykselle olennaiset kytkentäliittimet: X X X X X X X X X X X S X35 X Liitinkisko Nimi Toiminto X29/5 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V-tehonsyöttö MOVIMOT :ia varten (IN) X29/6 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali MOVIMOT :ia varten (IN) X29/15 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V-tehonsyöttö MOVIMOT :ia varten (OUT) X29/16 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali MOVIMOT :ia varten (OUT) X71/1, X71/4 X81/1, X81/4 X91/1, X91/4 X71/5 X81/5 X91/5 0V24_MM +24V_MM 24 V-turvakäyttöjännitteen lähtö 0V24-vertailupotentiaali MOVIMOT V-turvakäyttöjännitteen lähtö +24-V-käyttöjännite MOVIMOT Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

25 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC 5 Liitäntäkuva MOVIFIT -MC turvallista digitaalista pysäytystä varten Verkkoliitäntä Ulkoinen turvakytkin tai turvaohjausjärjestelmä MOVIFIT -MC X29 X1 L1 L2 L3 24V +24V_P 0V24_P 5 6 X71 X7 X81 X8 X91 X SEWhybribikaapeli MOVIMOT 1 MOVIMOT 2 MOVIMOT Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 25

26 5 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC MOVIFIT -FC Turvalliselle pysäytykselle olennaiset liittimet Seuraavassa kuvassa on vakio-aboxia "MTA...-S " esimerkkinä käyttämällä esitetty MOVIFIT -FC:n turvalliselle pysäytykselle olennaiset kytkentäliittimet: X29 X81 X1 X X X X X X S X35 X Liitinkisko Nimi Toiminto X29/5 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V:n tehonsyöttö integroidulle taajuusmuuttajalle, (IN) X29/6 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali integroidulle taajuusmuuttajalle, (IN) X29/15 +24V_P 24 V-turvakäyttöjännitteen liitäntä +24 V:n tehonsyöttö integroidulle taajuusmuuttajalle, (OUT) X29/16 0V24V_P 24 V-turvakäyttöjännitteen liitäntä 0V24-vertailupotentiaali integroidulle taajuusmuuttajalle, (OUT) 26 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

27 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC 5 Liitäntäkuva MOVIFIT -FC turvallista digitaalista pysäytystä varten Verkkoliitäntä X1 L1 L2 L3 Integroitu taajuusmuuttaja Ulkoinen turvakytkin tai turvaohjausjärjestelmä X29 24V +24V_P 5 0V24_P 6 MOVIFIT -FC X81 X8 UVW X9 SEWhybridikaapeli ϑ TF/TH Jarruvastus Moottori Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 27

28 5 Sähköinen asennus Turvallinen pysäytys MOVIFIT -MC ja -FC Ryhmäkatkaisu MOVIFIT -MC ja -FC Vaatimukset Ryhmäkäytöissä usean MOVIFIT :in 24 V:n turvajännitteensyöttö voidaan järjestää yhden ainoan turvakytkimen kautta. Suurin mahdollinen lukumäärä määräytyy turvakytkimen kosketinten suurimman sallitun kuormituksen sekä MOVIFIT :in 24 V DC-käyttöjännitteen suurimman sallitun jännitehäviön perusteella. Turvakytkimen valmistajan muita vaatimuksia ja ohjeita (esim. sulakesuojausta lähtökosketinten kiinnihitsautumisen varalta) on noudatettava tarkoin. Kaapeloinnin osalta on lisäksi voimassa luvussa "Turvateknisiä lisäyksiä" esitetyt periaatteelliset vaatimukset alkaen sivulta ( sivu 13). Liitännän 24V_P (MOVIFIT :issä, liitin X29) ja turvakytkimen välisen kaapelin pituus saa EMC-syistä olla enintään 100 metriä. Ryhmäkatkaisuissa käytettävien MOVIFIT - laitteiden enimmäismäärän selvittäminen Ryhmäkatkaisuissa käytettävien kytkettävien MOVIFIT -laitteiden lukumäärää rajoittavat seuraavat tekijät: 1) Turvakytkimen kytkentäkapasiteetti Ehdottomana vaatimuksena on, että turvakoskettimien eteen kytketään aina turvakytkimen valmistajan ohjeiden mukainen varoke koskettimien kiinnihitsautumisen välttämiseksi. Standardien EN ja EN mukainen sallittu kytkentäkapasiteetti sekä turvakytkimen valmistajan käyttöohjeen mukainen kosketinsuojaus on varmistettava ja on projektisuunnittelijan vastuulla. 2) Suurin sallittu jännitehäviö 24 V:n käyttöjännitekaapelissa Ryhmäkäyttöjen suunnittelussa on otettava huomioon 24 V-turvajännitteen kulloinkin vaadittavat kaapelipituudet, kaapelien läpimitat sekä suurimmat sallitut virrat (24V_P). Siitä on selvitettävä jännitehäviöt ja verrattava niitä MOVIFIT :in sallittuun tulojännitealueeseen. MOVIFIT -MC -laitteessa on lisäksi otettava huomioon kaapelipituudet liitettyihin MOVIMOT -laitteisiin sekä niiden sallittu tulojännitealue. SEW-hybridikaapelin 24 V- johtojen poikkipinta on 0,75 mm 2. MOVIFIT :in teknisten tietojen perusteella laadittava laskelma on tehtävä ryhmittäin poiskytkettävien käyttölaitteiden osalta jokaiselle sovellukselle erikseen. 28 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

29 Sähköinen asennus PROFIsafe-lisäkortti S PROFIsafe-lisäkortti S Vakio-ABOX Seuraavat kytkentäliittimet ovat olennaisia PROFIsafe-lisäkortin S11 toiminnalle. Seuraavassa kuvassa on esimerkki MOVIFIT -FC-liitäntälevystä: X X7 X X8 X X9 X X X X X S X35 X Jakoliitin 24 V (käyttöjännitteen/-jännitteiden jakeluun MOVIMOT :iin ja lisäkortille) Nro Nimi Toiminto X V_O +24 V:n tehonsyöttö lisäkortille, syöttö 8 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö V_O +24 V:n tehonsyöttö lisäkortille, syöttö 18 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö I/O-liitin lisäkortin /S11 yhteydessä Nro Nimi Toiminto X45 1 F-DI00 turvadigitaalitulo F-DI00 (kytkentäsignaali) 2 F-DI02 turvadigitaalitulo F-DI02 (kytkentäsignaali) 3 F-DO00_P turvadigitaalitulo F-DO00 (P-kytkentäsignaali) 4 F-DO01_P turvadigitaalitulo F-DO01 (P-kytkentäsignaali) 5 F-DO_STO_P turvadigitaalilähtö F-DO_STO (P-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 11 F-DI01 turvadigitaalitulo F-DI01 (kytkentäsignaali) 12 F-DI03 turvadigitaalitulo F-DI03 (kytkentäsignaali) 13 F-DO00_M turvadigitaalilähtö F-DO00 (M-kytkentäsignaali) 14 F-DO01_M turvadigitaalilähtö F-DO01 (M-kytkentäsignaali) 15 F-DO_STO_M turvadigitaalilähtö F-DO_STO (M-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 21 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 22 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 23 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 24 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 25 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 32 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 33 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 34 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 35 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 29

30 5 Sähköinen asennus PROFIsafe-lisäkortti S Hybridi-ABOX Seuraavat liittimet ovat olennaisia PROFIsafe-lisäkortin S11 toiminnalle. Seuraavassa kuvassa on esimerkki MOVIFIT -MC-liitäntälevystä: X X X X X X X X X S X35 X Jakoliitin 24 V (käyttöjännitteen/-jännitteiden jakeluun) Nro Nimi Toiminto X V_O +24 V:n tehonsyöttö lisäkortille, syöttö 8 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö V_O +24 V:n tehonsyöttö lisäkortille, syöttö 18 0V24_O 0V24-vertailupotentiaali lisäkortille, syöttö I/O-liitin lisäkortin /S11 yhteydessä Nro Nimi Toiminto X45 1 F-DI00 turvadigitaalitulo F-DI00 (kytkentäsignaali) 2 F-DI02 turvadigitaalitulo F-DI02 (kytkentäsignaali) 3 F-DO00_P turvadigitaalitulo F-DO00 (P-kytkentäsignaali) 4 F-DO01_P turvadigitaalitulo F-DO01 (P-kytkentäsignaali) 5 F-DO_STO_P turvadigitaalilähtö F-DO_STO (P-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 11 F-DI01 turvadigitaalitulo F-DI01 (kytkentäsignaali) 12 F-DI03 turvadigitaalitulo F-DI03 (kytkentäsignaali) 13 F-DO00_M turvadigitaalilähtö F-DO00 (M-kytkentäsignaali) 14 F-DO01_M turvadigitaalilähtö F-DO01 (M-kytkentäsignaali) 15 F-DO_STO_M turvadigitaalilähtö F-DO_STO (M-kytkentäsignaali) käyttölaitteen turvalliseen pysäytykseen (STO) 21 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 22 F-SS0 +24-V-anturisyöttö turvatuloille F-DI00 ja F-DI02 23 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 24 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI03 25 F-SS1 +24-V-anturisyöttö turvatuloille F-DI01 ja F-DI V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 32 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 33 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 34 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 35 0V24_O 0V24-vertailupotentiaali turvatuloille/-lähdöille 30 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

31 Sähköinen asennus PROFIsafe-lisäkortti S Liitäntäesimerkki energiaväylä Seuraava kuva esittää periaatteellista liitäntäesimerkkiä energiaväylästä, jossa on kaksi erillistä 24 V:n jännitepiiriä anturien/toimilaitteiden syöttöä varten. Esimerkissä S11-lisäkorttia sekä turvatuloja/-lähtöjä syötetään 24V-C-jännitteellä: L3 L2 L1 PE L3 L2 L1 PE X PE L1 L2 L3 PE L1 L2 L3 MOVIFIT + PROFIsafe (S11) X29 [2] V/4A [1] X FE +24V_C 0V24V_C FE +24V_S 0V24V_S FE +24V_C 0V24V_C FE +24V_S 0V24V_S [1] Esimerkki, jossa PROFIsafe-lisäkortti S11 saa tehon 24V-C:stä [2] Esimerkki (varoke 24 V / 4 A) UL-määräysten mukaisesta asennuksesta (asennuksesta riippuvainen) HUOM! Huomio: Suosituksena on, että teho syötetään PROFIsafe-lisäkortille S11 elektroniikka- ja anturijännitteellä 24V_C, kuten edellä olevassa kuvassa on esitetty, tai että lisäkortin syöttöjännite 24V_O kytketään aina päälle ja pois jännitteen 24V_C kanssa. Muussa tapauksessa turvaohjauksen tiedonsiirrossa voi esiintyä häiriöitä ja virheilmoituksia, koska lisäkortin S11 koko turvaelektroniikka saa tehon jännitteestä 24V_O. Jos 24V_O katkaistaan pois, PROFIsafe-asema puuttuu verkosta. Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 31

32 5 Sähköinen asennus PROFIsafe-lisäkortti S PROFIsafe-lisäkortin S11 turvatulojen/-lähtöjen liitäntä Turvatulot (F-DIx) ja turvalähdöt (F-DOx ja F-DO_STO) kytketään liittimeen X45 tai M12-pistoliittimiin X41 X44. Seuraavat kappaleet kuvaavat sallittuja liitäntämahdollisuuksia. Kaikkia turvatuloja ja -lähtöjä käsitellään yleensä kaksikanavaisesti PROFIsafe -lisäkortin S11 sisällä. Turvatulot ja -lähdöt on sallittu sovelluksissa standardin EN luokkaan SIL3, standardin EN turvakategoriaan 4 sekä standardin EN ISO toiminnan tasoon e saakka. Liitettävien ulkopuolisten antureiden ja toimilaitteiden sekä niiden johdotuksen on oltava kulloinkin vaaditun turvakategorian mukainen. Katso alla olevat liitäntäkuvat ja luettelo kussakin tapauksessa havaituista vioista. Niiden lisäksi on otettava huomioon "Ulkopuolisia antureita ja toimilaitteita koskevat vaatimukset" alkaen sivulta ( sivu 21) ja noudatettava niitä. Liitäntä F-DIx / F-SSx Noudata seuraavia antureiden johdotusta koskevia ohjeita: Turvatuloihin F-DIx saa liittää vain perinteisillä koskettimilla varustettuja antureita lepovirtaperiaatteen mukaan (esim. Hätä-Seis-näppäin, oven kosketin jne.). Molemmat anturitehonsyötöt F-SS0 ja F-SS1 ovat yleensä tahdistettuja. Antureiden liitännässä on otettava huomioon, että F-SS0 on liitetty F-DI00:aan ja F-DI02:een kyseisen anturin kautta (kiinteä yhdistelmä) F-SS1 on liitetty F-DI01:een ja F-DI03:een kyseisen anturin kautta (kiinteä yhdistelmä) Käyttämättömiä tuloja ei tarvitse kytkeä. Avoin tulo tulkitaan aina "0"-signaaliksi. 32 Käsikirja MOVIFIT -MC / -FC Toimintavarmuus

33 Sähköinen asennus PROFIsafe-lisäkortti S11 5 Hyväksytyt johdotukset a) Anturit, liitetty yksinapaisesti (jopa 4 yksinapaista anturia voidaan liittää) Seuraavat johdotukset ovat sallittuja turvasovelluksissa: PROFIsafe-lisäkortilla S11 varustettu MOVIFIT F-SS0 F-SS1 F-DI00 F-DI01 F-DI02 F-DI Sisäisten testien ja valvonnan avulla tunnistettavat viat: Oikosulku +24 V-käyttöjännitteessä Ristiinkytkentä kahden eri anturisyötöistä F-SSx syötettävän tulosignaalin välillä Johdinkatkos tai oikosulku vertailupotentiaaliin tulkitaan "0"-signaaliksi (ei virhetila) VAROITUS! Oikosulkua anturinsyötön F-SSx ja siihen kuuluvan turvatulon F-DIx (anturin siltaus) välillä ei tunnisteta. Kuolema tai erittäin vakava loukkaantuminen. Tällainen oikosulku on suljettava pois esimerkiksi sopivan johdotuksen avulla! Kun järjestelmä tunnistaa vian, se siirtyy turvalliseen tilaan, ts. kaikki turvaprosessisuureet (F-DI, F-DO ja STO) asetetaan arvoon "0". Turvarakenneryhmä passivoidaan sen lisäksi (ks. luku "PROFIsafe-lisäkortin S11 virhetaulukko" ( sivu 58)). Virhetila osoitetaan LED:illä "F-STATE" (ks. luku "Diagnostiikka-LEDit" ( sivu 52)). Käsikirja MOVIFIT -MC / -FC Toimintavarmuus 33
