Ultraäänivirtausmittari Sharky BR473. Asennusohje
|
|
- Yrjö Saarnio
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Ultraäänivirtausmittari Sharky BR473 Sisältö: 2 Tärkeää Huomioita Virtausmittarin asennus 3 Syöttöjännite Pulssilähtö Lämpötilat 4 Asennus 5 Kytkennät 6 Mittapiirrokset 7 Mittataulukko 8 Muita huomioita
2 TÄRKEÄÄ! Virtausmittarissa olevaa sinetöintitarraa ei saa vaurioittaa! Vaurioitunut sinetöinti aiheuttaa tehtaan myöntämän takuun ja kalibroinnin raukeamisen. Impulssikaapelia voidaan pidentää, mutta sen kokonaispituus ei saa ylittää kymmentä metriä. HUOMIOITA: o Virtausmittareita koskevat säädökset tulee huomioida o Paikalliset sähköasennusmääräykset tulee huomioida o Virtausmittarin soveltuu väliaineen lämpötiloille välillä (5 )20 90 C (130 ) Tarkista lämpötilat virtausmittarissa olevasta tyyppikilvestä o o o Väliaine on vesi, T vesi > T ympäristö Virtausmittarissa olevia kalibrointimerkintöjä ei saa vahingoittaa tai poistaa! Merkintöjen poistaminen aiheuttaa tehtaan myöntämän takuun ja kalibroinnin raukeamisen. Vain valtuuttamamme huoltoliikkeet saavat poistaa merkintöjä huollon suorittamiseksi. Huollon jälkeen merkinnät on uudistettava. Mittarin konfigurointi voidaan suorittaa HYDRO-SET ohjelmalla joka on ladattavissa internet-osoitteesta Virtausmittarin asennus Virtausmittari voidaan asentaa kuumempaan tai viileämpään putkeen tyyppikilvessä mainitun lämpötilan mukaisesti. Putkiston virtaus on oltava mittarin virtaussuunta-merkinnän mukainen. (Kuva A) Varmista, että mittari on aina asennuksen jälkeen veden täyttämä. Suojaetäisyyksiä ennen tai jälkeen mittarin ei tarvita. Mittari voidaan asentaa sekä vaaka- että pystyputkeen, kuitenkin niin, että mittariin ei kerry ilmakuplia. Mittari tulee asentaa riittävälle etäisyydelle sähkömagneettisista häiriölähteistä kuten kytkimet, sähkömoottorit, elohopealamput tai muut vastaavat. Suosittelemme huollon helpottamiseksi sulkuventtiilien asentamista mittarin molemmin puolin. Mittari on asennettava niin, että se sijaitsee huollettavuuden kannalta hyvässä paikassa. 2/8

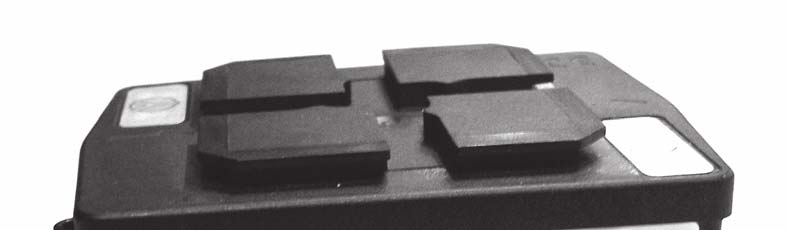

3 Syöttöjännite Virtausmittarin perusmalli on varustettu 3,0 voltin litiumparistolla jonka kestoikä on noin 12 vuotta. Erikseen tilattavissa on myös malli, johon jännite voidaan syöttää ulkoisesta virtalähteestä, esim. lämpömäärälaskimelta. Virtalähteen tekniset ominaisuudet o Ulkoinen jännite 3,0 5,5 V DC o Virrankulutus < 100 mah vuodessa o Virran huippukulutus < 10 ma Pulssilähtö Virtausmittari on varustettu kahdenlaisella pulssilähdöllä: o virtausimpulssi o testipulssi (kalibrointitarkoituksiin) Virtausimpulssilähdön tekniset ominaisuudet: o Maksimijännite 30 V o Lähtövirta 20 ma jännitehäviöllä 0,5 V o Avokollektorilähtö o Maksimi pulssitaajuus paristokäyttöisenä 20 Hz o Maksimi pulssitaajuus ulkoisella virtalähteellä 150 Hz o Virtausimpulssin arvo 1 ml 5000 l (riippuen virtausmittarin putkidimensiosta) o Pulssinpituus ms o Erikseen tilattavissa galvaanisesti erotettuna Lämpötilat o Käyttöympäristön lämpötila 5 55 C Väliaineen lämpötila: o Paristokäytöllä 5 90 C o Ulkoisella virtalähteellä C Huomioi, että veden lämpötila on oltava korkeampi kuin käyttöympäristön lämpötila. Tästä johtuen on suositeltavaa käyttää virtausmittaria yli 20 C lämpötilassa. Lämpötiloissa 5 20 C tai erittäin kosteissa olosuhteissa on suositeltavaa käyttää mallia BR474. 3/8

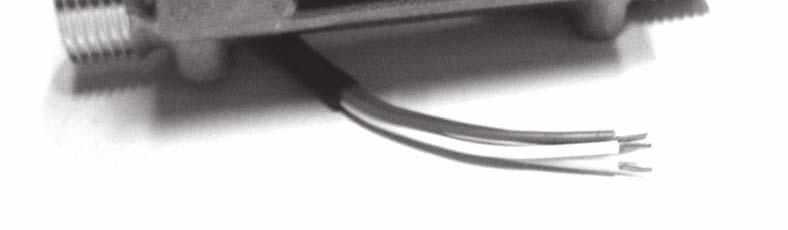

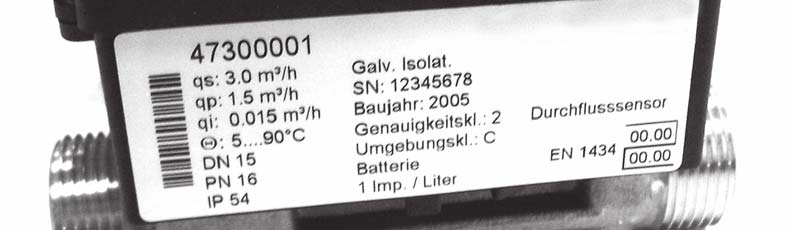

4 Asennus Kuva A Virtaussuuntaa osoittavat merkinnät Kuva B Johdinten kytkentä ks. seuraava sivu valkoinen sininen keltainen ruskea 4/8
5 Kytkennät 473 :: Paristokäyttö Korkeataajuuksinen testipulssi (kalibrointilaitokset) keltainen Virtausimpulssi valkoinen sininen ruskea 473 :: Galvaanisesti erotettu virtausimpulssi Korkeataajuksinen testipulssi (kalibrointilaitokset) Virtausimpulssi keltainen sininen valkoinen ruskea 473 :: Ulkoinen virtalähde 3,0 5,5 V ruskea Korkeataajuuksinen testipulssi (kalibrointilaitokset) keltainen Virtausimpulssi valkoinen sininen 5/8
6 Mittapiirrokset 6/8
7 Mittataulukko 7/8
8 Muita huomioita Tämän laitteen saa asentaa vain paikallisten sähköasennusmääräysten mukaiset riittävät oikeudet omaava ammattihenkilö. Huolehdi, että asianmukaisia ESD-suosituksia noudatetaan laitetta asennettaessa. Laitteen valmistaja ei ole vastuussa laitteelle aiheutuneista vahingoista, jotka johtuvat näiden suositusten noudattamatta jättämisestä. Laite sisältää elektronisia osia joiden toiminta saattaa häiriintyä sähkö- ja magneettikenttien johdosta. Älä asenna laitetta sähkökaapeleiden tai laitteiden välittömään läheisyyteen. Riittävä etäisyys riippuu laitteiden käyttöjännitteestä ja virrasta. Tarvittaessa konsultoi sähköalan ammattihenkilöä. 8/8
