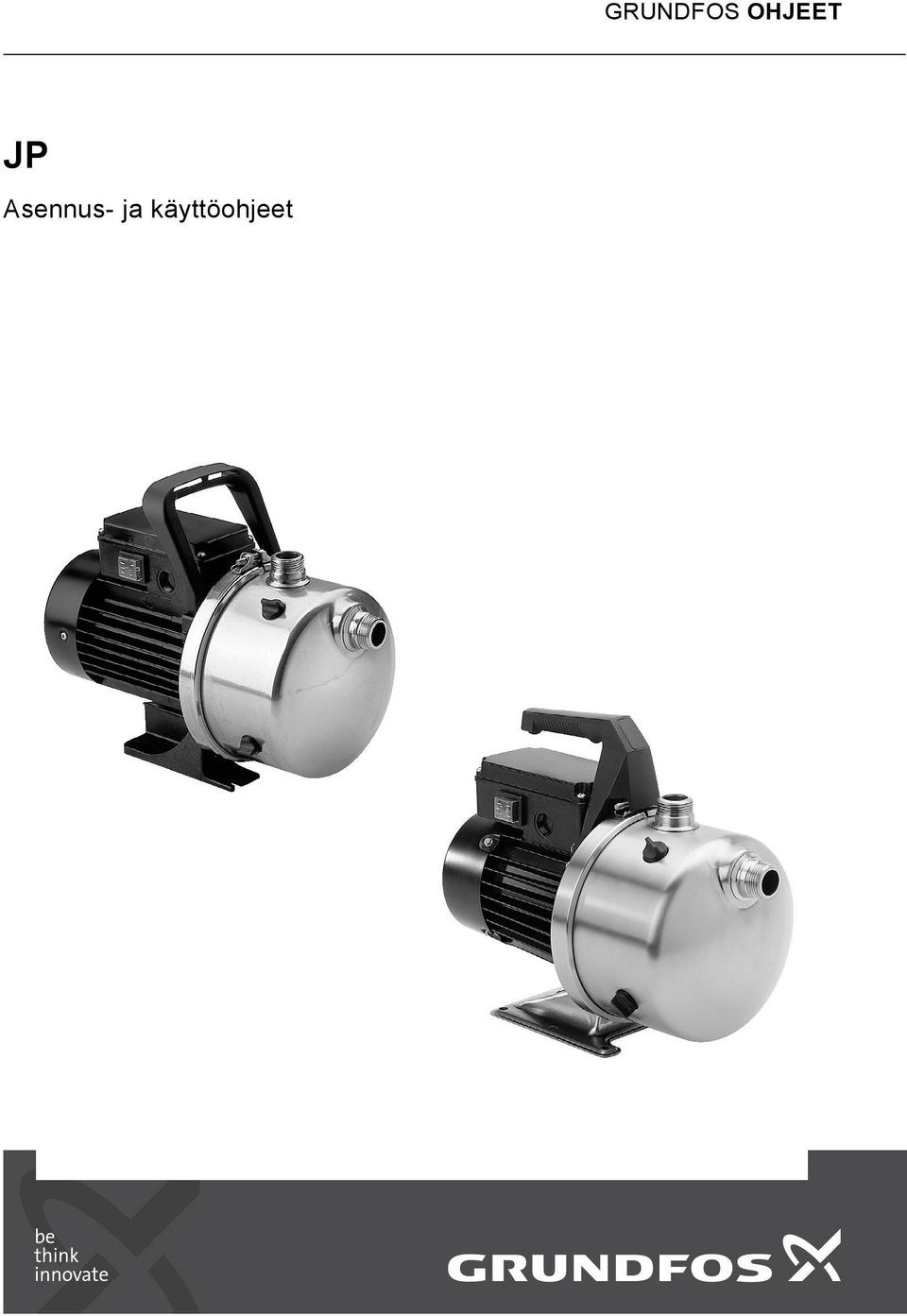

1 GRUNDFOS OHJEET JP Asennus- ja käyttöohjeet

2 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus 1 GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products JP 5 and JP 6, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809: 1998 and EN : Low Voltage Directive (2006/95/EC). Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Ecodesign Directive (2009/125/EC). Electric motors: Commission Regulation No. 640/2009. Applies only to three-phase Grundfos motors marked IE2 or IE3. See motor nameplate. Standard used: EN : CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky JP 5 a JP 6, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809: 1998 a EN : Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použité normy: EN : 2002 a EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Směrnice o požadavcích na ekodesign (2009/125/ES). Elektrické motory: Nařízení Komise č. 640/2009. Platí pouze pro třífázové motory Grundfos označené IE2 nebo IE3. Viz typový štítek motoru. Použitá norma: EN : DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte JP 5 und JP 6, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809: 1998 und EN : Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). ErP-Richtlinie (2009/125/EG). Elektromotoren: Verordnung der EU-Kommission Nr. 640/2009. Gilt nur für dreiphasige Motoren von Grundfos mit der Kennzeichnung IE2 bzw. IE3. Siehe Motorleistungsschild. Norm, die verwendet wurde: EN : GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα JP 5 και JP 6 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809: 1998 και EN : Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Οδηγία Οικολογικού Σχεδιασμού (2009/125/ΕC). Ηλεκτρικοί κινητήρες: Κανονισμός Αρ. 640/2009 της Επιτροπής. Ισχύει μόνο σε τριφασικούς κινητήρες της Grundfos με σήμανση ΙΕ2 ή ΙΕ3. Βλέπε πινακίδα κινητήρα. Πρότυπο που χρησιμοποιήθηκε: EN : BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите JP 5 и JP 6, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложени стандарти: EN 809: 1998 и EN : Директива за нисковолтови системи (2006/95/EC). Приложени стандарти: EN : 2002 и EN : Директива за електромагнитна съвместимост (2004/108/EC). Директива за екодизайн (2009/125/EC). Електродвигатели: Регламент на Комисията 640/2009. Отнася се само за трифазни електродвигатели на Grundfos, маркирани с IE2 или IE3. Вижте табелата с данни на двигателя. Приложен стандарт: EN : DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne JP 5 og JP 6 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809: 1998 og EN : Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Ecodesigndirektivet (2009/125/EF). Elektriske motorer: Kommissionens forordning nr. 640/2009. Gælder kun 3-fasede Grundfos-motorer der er mærket IE2 eller IE3. Se motorens typeskilt. Anvendt standard: EN : EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted JP 5 ja JP 6, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standardid: EN 809: 1998 ja EN : Madalpinge direktiiv (2006/95/EC). Kasutatud standardid: EN : 2002 ja EN : Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Ökodisaini direktiiv (2009/125/EC). Elektrimootorid: Komisjoni määrus nr 640/2009. Kehtib ainult IE2- või IE3-märgisega Grundfosi kolmefaasiliste mootorite kohta. Vaadake mootori andmeplaadilt. Kasutatud standard: EN : ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos JP 5 y JP 6, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809: 1998 y EN : Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Directiva sobre diseño ecológico (2009/125/CE). Motores eléctricos: Reglamento de la Comisión n.º 640/2009. Válido sólo para motores trifásicos Grundfos pertenecientes a las categorías IE2 e IE3. Consulte la placa de características del motor. Norma aplicada: EN :

3 FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits JP 5 et JP 6, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Normes utilisées : EN 809 : 1998 et EN : Directive Basse Tension (2006/95/CE). Normes utilisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Directive en matière d'écoconception (2009/125/CE). Moteurs électriques : Règlement de la Commission Nº 640/2009. S'applique uniquement aux moteurs triphasés Grundfos marqués IE2 ou IE3. Voir la plaque signalétique du moteur. Norme utilisée : EN : IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti JP 5 e JP 6, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809: 1998 e EN : Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Direttiva Ecodesign (2009/125/CE). Motori elettrici: Regolamento della Commissione N. 640/2009. Applicabile solo ai motori trifase Grundfos contrassegnati IE2 o IE3. Vedere la targhetta identificativa del motore. Norma applicata: EN : LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai JP 5 ir JP 6, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomi standartai: EN 809: 1998 ir EN : Žemų įtampų direktyva (2006/95/EB). Taikomi standartai: EN : 2002 ir EN : EMS direktyva (2004/108/EB). Ekologinio projektavimo direktyva (2009/125/EB). Elektros varikliai: Komisijos reglamentas Nr. 640/2009. Taikoma tik trifaziams Grundfos varikliams, pažymėtiems IE2 arba IE3. Žr. variklio vardinę plokštelę. Taikomas standartas: EN : NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten JP 5 en JP 6 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809: 1998 en EN : Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Ecodesign richtlijn (2009/125/EC). Elektromotoren: Verordening van de commissie nr. 640/2009. Geldt alleen voor de driefase elektromotoren van Grundfos, aangeduid met IE2 of IE3. Zie het typeplaatje van de motor. Gebruikte norm: EN : HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP 5 i JP 6, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809: 1998 i EN : Direktiva za niski napon (2006/95/EZ). Korištene norme: EN : 2002 i EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Direktiva o ekološkoj izvedbi (2009/125/EZ). Električni motori: Regulativa komisije br. 640/2009. Odnosi se samo na trofazne Grundfos motore s oznakama IE2 ili IE3. Pogledajte natpisnu pločicu motora. Korištena norma: EN : LV: EK paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti JP 5 un JP 6, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotie standarti: EN 809: 1998 un EN : Zema sprieguma direktīva (2006/95/EK). Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskās saderības direktīva (2004/108/EK). Ekodizaina direktīva (2009/125/EK). Elektriskie motori: Komisijas Regula Nr. 640/2009. Attiecas tikai uz trīsfāžu Grundfos motoriem, kas apzīmēti ar IE2 vai IE3. Sk. motora pases datu plāksnītē. Piemērotais standarts: EN : HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a JP 5 és JP 6 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabványok: EN 809: 1998 és EN : Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Környezetbarát tervezésre vonatkozó irányelv (2009/125/EK). Villamos motorok: A Bizottság 640/2009/EK rendelete. Csak az IE2 vagy IE3 jelzésű háromfázisú Grundfos motorokra vonatkozik. Lásd a motor adattábláját. Alkalmazott szabvány: EN : UA: Свідчення про відповідність вимогам ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти JP 5 та JP 6, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: Механічні прилади (2006/42/ЄС). Стандарти, що застосовувалися: EN 809: 1998 та EN : Низька напруга (2006/95/ЄС). Стандарти, що застосовувалися: EN : 2002 та EN : Електромагнітна сумісність (2004/108/ЄС). Директива з екодизайну (2009/125/ЄС). Електродвигуни: Постанова Комісії 640/2009. Застосовується тільки до трифазних електродвигунів Grundfos, позначених IE2 або IE3. Дивіться паспортну табличку електродвигуна. Стандарти, що застосовувалися: EN : Vaatimustenmukaisuusvakuutus 3

4 Vaatimustenmukaisuusvakuutus PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby JP 5 oraz JP 6, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809: 1998 oraz EN : Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). Dyrektywa Ekoprojektowa (2009/125/WE). Silniki elektryczne: Rozporządzenie Komisji (WE) Nr 640/2009. Dotyczy tylko trójfazowych silników firmy Grundfos z oznaczeniami IE2 lub IE3. Patrz tabliczka znamionowa silnika. Zastosowana norma: EN : RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия JP 5 и JP 6, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809: 1998 и EN : Низковольтное оборудование (2006/95/EC). Применявшиеся стандарты: EN : 2002 и EN : Электромагнитная совместимость (2004/108/EC). Директива по экологическому проектированию энергопотребляющей продукции (2009/125/EC). Электродвигатели: Постановление Комиссии 640/2009. Применяется только к трехфазным электродвигателям Grundfos, обозначенным IE2 или IE3. См. шильдик с техническими данными двигателя. Применявшийся стандарт: EN : SK: Prehlásenie o konformite EÚ My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky JP 5 a JP 6, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použité normy: EN 809: 1998 a EN : Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použité normy: EN : 2002 a EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Smernica o ekodizajne (2009/125/EC). Elektromotory: Nariadenie Komisie č. 640/2009. Platné iba pre trojfázové motory Grundfos, označené ako IE2 alebo IE3. Viď typový štítok motora. Použitá norma: EN : RS: EC deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP 5 i JP 6, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćeni standardi: EN 809: 1998 i EN : Direktiva niskog napona (2006/95/EC). Korišćeni standardi: EN : 2002 i EN : EMC direktiva (2004/108/EC). Direktiva o ekološkom projektovanju (2009/125/EC). Električni motori: Propis Komisije br. 640/2009. Važi samo za trofazne Grundfos motore označene sa IE2 ili IE3. Pogledajte natpisnu pločicu motora. Korišćen standard: EN : PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos JP 5 e JP 6, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809: 1998 e EN : Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Directiva de Concepção Ecológica (2009/125/CE). Motores eléctricos: Disposição Regulamentar da Comissão n.º 640/2009. Aplica-se apenas a motores trifásicos Grundfos assinalados como IE2 ou IE3. Consulte a chapa de características do motor. Norma utilizada: EN : RO: Declaraţie de conformitate CE Noi, Grundfos, declarăm pe propria răspundere că produsele JP 5 şi JP 6, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standarde utilizate: EN 809: 1998 şi EN : Directiva Tensiune Joasă (2006/95/CE). Standarde utilizate: EN : 2002 şi EN : Directiva EMC (2004/108/CE). Directiva Ecodesign (2009/125/CE). Motoare electrice: Regulamentul Comisiei nr. 640/2009. Se aplică numai motoarelor trifazate Grundfos cu marca IE2 sau IE3. Vezi plăcuţa de identificare a motorului. Standard utilizat: EN : SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki JP 5 in JP 6, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809: 1998 in EN : Direktiva o nizki napetosti (2006/95/ES). Uporabljeni normi: EN : 2002 in EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Eco-design direktiva (2009/125/ES). Električni motorji: Uredba Komisije št. 640/2009. Se nanaša samo na trofazne motorje Grundfos z oznako IE2 ali IE3. Glejte napisno ploščico motorja. Uporabljena norma: EN : FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet JP 5 ja JP 6, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettavat standardit: EN 809: 1998 ja EN : Pienjännitedirektiivi (2006/95/EY). Sovellettavat standardit: EN : 2002 ja EN : EMC-direktiivi (2004/108/EY). Ekologista suunnittelua koskeva direktiivi (2009/125/EY). Sähkömoottorit: Komission asetus (EY) N:o 640/2009. Koskee vain Grundfosin IE2- tai IE3-merkittyjä 3-vaihemoottoreita. Katso moottorin arvokilvestä. Sovellettu standardi: EN :

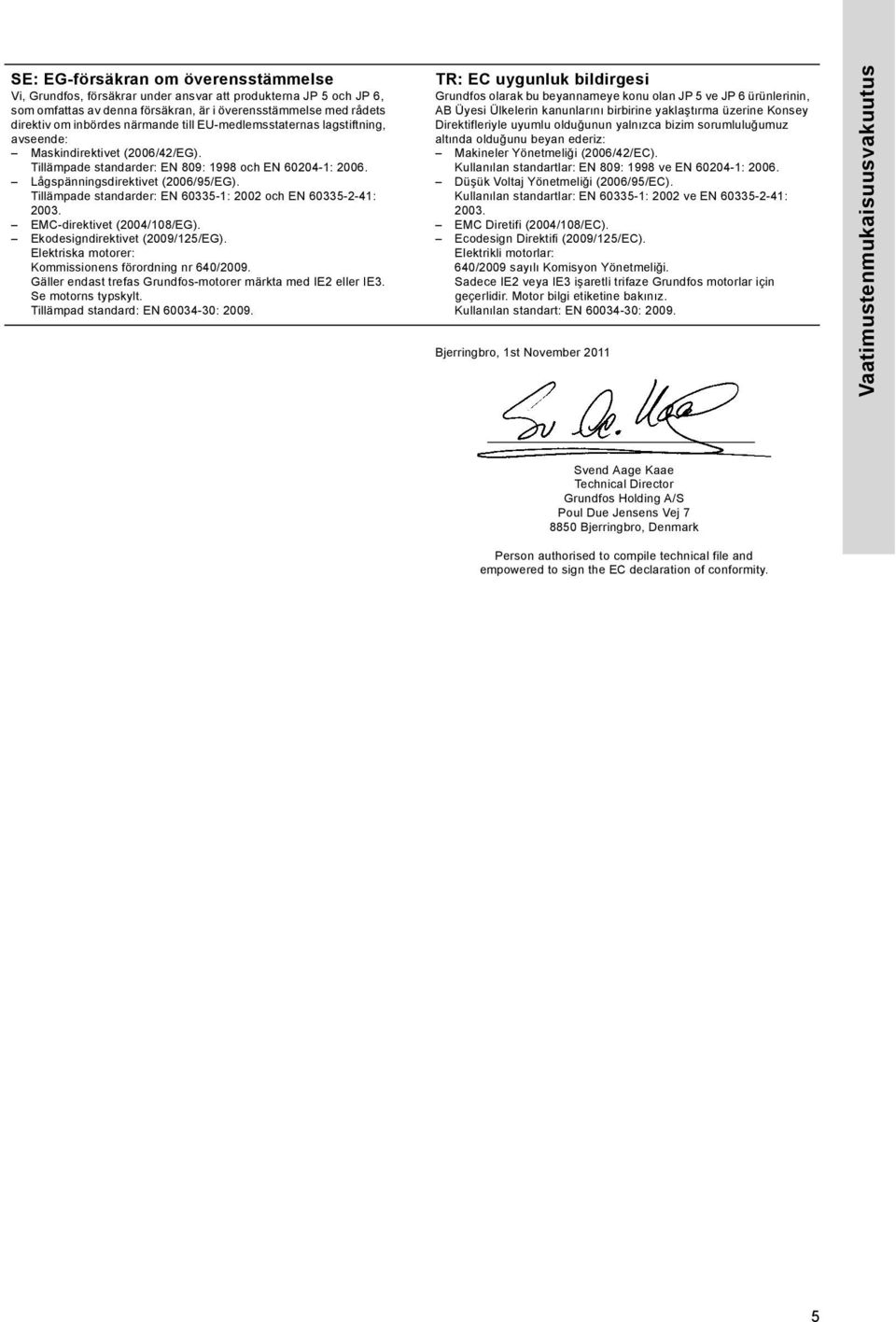

5 SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna JP 5 och JP 6, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809: 1998 och EN : Lågspänningsdirektivet (2006/95/EG). Tillämpade standarder: EN : 2002 och EN : EMC-direktivet (2004/108/EG). Ekodesigndirektivet (2009/125/EG). Elektriska motorer: Kommissionens förordning nr 640/2009. Gäller endast trefas Grundfos-motorer märkta med IE2 eller IE3. Se motorns typskylt. Tillämpad standard: EN : TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan JP 5 ve JP 6 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809: 1998 ve EN : Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standartlar: EN : 2002 ve EN : EMC Diretifi (2004/108/EC). Ecodesign Direktifi (2009/125/EC). Elektrikli motorlar: 640/2009 sayılı Komisyon Yönetmeliği. Sadece IE2 veya IE3 işaretli trifaze Grundfos motorlar için geçerlidir. Motor bilgi etiketine bakınız. Kullanılan standart: EN : Bjerringbro, 1st November 2011 Vaatimustenmukaisuusvakuutus Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 5

6 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 6 2. Yleistietoja 6 3. Käyttökohteet 6 4. Tunnustiedot 7 5. Asennus Kahva Ejektoriventtiili 7 6. Sähköliitäntä Pyörimissuunnan tarkastus (kolmivaihemoottorit) 8 7. Käyttöönotto Pumpun täyttö vedellä Akselitiivisteen totutuskäyttö 9 8. Kunnossapito Pumpun puhdistus Pakkassuojaus Tekniset tiedot Vianetsintä Hävittäminen 13 Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Tämän tuotteen käyttö vaatii kokemusta ja tuotetuntemusta. Henkilöt, joiden fyysinen, aisti- tai henkinen kapasiteetti on heikentynyt, eivät saa käyttää tätä tuotetta muuten kuin valvonnan alaisina tai heidän turvallisuudestaan vastaavan henkilön antamien ohjeiden mukaisesti. Lapset eivät saa käyttää tätä tuotetta tai leikkiä sillä. 1. Tässä julkaisussa käytettävät symbolit Huomio Huomaa Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Ellei näitä ohjeita noudateta, seurauksena voi olla sähköisku, jolloin on olemassa vakavan henkilövahingon tai kuoleman vaara. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. 2. Yleistietoja Nämä ohjeet koskevat JP 5 ja JP 6 -pumppuja materiaaliversioina A ja B. 3. Käyttökohteet Grundfosin jet-pumput, tyyppi JP, ovat vaaka-asentoisia itseimeviä keskipakopumppuja, jotka on suunniteltu veden ja muiden kevytjuoksuisten, syövyttämättömien ja ei-räjähdysvaarallisten nesteiden pumppaamiseen. Nesteet eivät saa sisältää kiintoaineita tai kuituja. Jos pumppua on käytetty likaisen veden, esim. allasveden, pumppaamiseen, se tulee huuhdella puhtaalla vedellä heti käytön jälkeen. Pumppua ei saa käyttää syttyville nesteille, kuten dieselöljylle tai bensiinille. 6

7 O 4. Tunnustiedot Type Model U Imax f Pmax Hmax Kuva 1 Hz P1 MPa/Bar IP m Hnom Tyyppikilpi Qnom Tamb, max V Tliq, max A W Pos. Kuvaus 1 Tyyppi 2 Malli 3 Käyttöjännite 4 Maksimivirta 5 Taajuus 6 Maksimipaine 7 Suurin nostokorkeus 8 Alkuperämaa 9 Nimellisnostokorkeus 10 Kotelointiluokka 11 Ottoteho 12 Nimellisvirtaama 13 Ympäristön maksimilämpötila 14 Korkein pumpattavan nesteen lämpötila 15 Hyötysuhdeluokka 16 Tuotantoyhtiö m m 3/h O C C TM Asennus Pumppu on asennettava vaaka-asentoon. Jos imuputki on yli 10 metriä pitkä tai imunostokorkeutta on yli 4 metriä, imuputken halkaisijan on oltava suurempi kuin 1". Jos asennuksessa on imunostokorkeutta, suosittelemme takaiskuventtiilin asennusta imuputkeen. Jos imuputkena käytetään letkua, se ei saa painua kokoon. Kiintoaineiden pumppuun pääsyn estämiseksi imuputkeen voidaan asentaa suodatin. Varmista, ettei putkisto kuormita pumppua. Kytke paineputki pumpun paineaukkoon (T). Katso kuva 2. H = enintään 7 metriä. Kuva 2 Putkiliitäntä Asennusmitat löytyvät sivulta Kahva Maks. 7 m Toimitukseen sisältyvää kahvaa ei tarvitse asentaa kiinteästi asennettaviin pumppuihin. Siirrettävissä pumpuissa kahva voidaan asentaa pituus- tai poikittaisuuntaan, materiaaliversiosta riippuen. 5.2 Ejektoriventtiili Ejektoriventtiili toimitetaan erillisenä pumpun mukana. Irrota tulppa (V), katso kuva 5, ja kiinnitä ejektoriventtiili aukkoon. TM Suomi (FI) Huomaa Ejektoriventtiiliin on asennettava O-rengas. Kiristä venttiili vain sormivoimin. 7

8 Suomi (FI) Ejektoriventtiilin säätö Tulpanreiässä (V) oleva ejektoriventtiili voidaan kääntää kahteen asentoon. Katso kuva 4. Kuvassa 3 on esimerkki, miten ejektoriventtiilin asento voi vaikuttaa QH-käyrään. [m] P os. 1 P os. 2 JP 5 IS O 9906 An Q Kuva 3 QH-käyrä ja ejektoriventtiilin asennot Pos. 1 Käännä venttiiliä vasemmalle (ulospäin). Valitse asento 1 imuputken ollessa tyhjä pumppua ilmattaessa. Valitse asento 1 myös silloin, kun tarvitaan pieni määrä vettä ja korkea paine. Pos. 2 Käännä venttiiliä oikealle (sisäänpäin). Valitse asento 2, kun pumppu on ilmattu ja tarvitaan suuri määrä vettä ja matala paine. TM Sähköliitäntä Sähköliitäntä on tehtävä paikallisten vaatimusten mukaisesti. Varmista sähköasennuksen aikana, ettei jännitesyöttöä voida kytkeä erehdyksessä päälle. Pumppuun on liitettävä ulkoinen syöttöjännitteen katkaisija, jossa kaikkien napojen katkaisuväli on vähintään 3 mm. Varotoimena pumppu tulee kytkeä maadoitettuun pistorasiaan. On suositeltavaa varustaa kiinteä asennus vikavirtasuojakytkimellä (ELCB), jonka laukaisuvirta on 30 ma. 1-vaihemoottorit on varustettu lämpösuojakytkimellä eivätkä ne vaadi muuta suojausta. Kolmivaihemoottorit on liitettävä ulkoiseen verkkokytkimeen ja moottorinsuojakatkaisimeen. Suorita sähköliitäntä liitäntäkotelon kannen sisäpuolella olevan kaavion mukaisesti. 6.1 Pyörimissuunnan tarkastus (kolmivaihemoottorit) Älä käynnistä pumppua ennen kuin se on täytetty nesteellä. Oikea pyörimissuunta käy ilmi moottorin tuulettimen koteloon merkityistä nuolista. Jos pumppu pyörii väärinpäin, katkaise jännitesyöttö ja vaihda kahden vaihejohtimen paikat keskenään. Pos. Ejektoriventtiili Suunta 1 Vasemmalle (ulospäin) TM Kuva 4 Ejektoriventtiilin asennot Oikealle (sisäänpäin) TM

9 7. Käyttöönotto Huomio Älä käynnistä pumppua ennen kuin se on täytetty nesteellä. Pumppu ei saa käydä ilman tuottoa kauempaa kuin neljä minuuttia. 7.1 Pumpun täyttö vedellä 1. Irrota tulppa (P). Katso kuva Täytä pumppu vedellä. 3. Kiinnitä tulppa ja kiristä se vain sormivoimin. Pumppu voidaan nyt käynnistää. 8. Kunnossapito Jos pumppua on käytetty likaisen veden, esim. allasveden, pumppaamiseen, se tulee huuhdella puhtaalla vedellä heti käytön jälkeen. 8.1 Pumpun puhdistus Pumpun puhdistaminen on tarpeen vain, jos se ei toimi tarkoitetulla tavalla eikä huuhtelu puhtaalla vedellä poista ongelmaa. Syöttöjännite on katkaistava ennen tuotteelle suoritettavia töitä. Varmista, ettei syöttöjännitettä voida epähuomiossa kytkeä takaisin. Suomi (FI) Kuva 5 Pumpun täyttö vedellä Jos järjestelmässä on imunostokorkeutta, käynnistyshetkestä voi kulua jopa neljä minuuttia ennen kuin pumppu alkaa tuottaa vettä. Tämä jakso riippuu imuputken pituudesta ja halkaisijasta. Kun pumppu alkaa tuottaa vettä, jossa ei enää ole ilmaa, voit kääntää ejektoriventtiilin asentoon 2. Katso kuva Akselitiivisteen totutuskäyttö T V Pumpattava neste voitelee akselitiivisteen pinnat, joten akselitiivisteestä ilmenee aina pientä vuotoa. Kun pumppu käynnistetään ensimmäisen kerran tai on asennettu uusi akselitiiviste, se vaatii tietyn totutuskäyttöjakson ennen kuin vuoto pienenee hyväksyttävälle tasolle. Tähän vaadittava aika riippuu käyttöolosuhteista, ts. aina käyttöolosuhteiden muuttuessa alkaa uusi totutuskäyttöjakso. Normaaliolosuhteissa vuotava neste haihtuu pois. Siksi vuotoa ei havaita. P S TM Seuraavien kappaleiden positionumerot viittaavat kuvaan Purkaminen 1. Ejektoriventtiilillä varustetut pumput: Käännä ejektoriventtiili asentoon 1. Katso kuva Tyhjennä pumppu irrottamalla tulppa (pos. 25) tai ejektoriventtiili (pos. 25a). 3. Irrota ruuvi (pos. 93) ja panta (pos. 92), jotka kiinnittävät pumpun vaipan (pos. 16). 4. Kampea pumpun vaippa (pos. 16) irti moottoripukista ruuvitaltalla ja irrota se. 5. Vedä ejektori (pos. 14) ulos pumpun vaipasta. 6. Puhdista ejektori ja pumpun vaippa pehmeällä harjalla tai vesisuihkulla. 7. Tarkasta, onko juoksupyörä (pos. 49) likainen. Jos on, puhdista juoksupyörä (paikoillaan) pehmeällä harjalla tai vesisuihkulla. Katso kuva 7. Estä juoksupyörän ja akselin pyöriminen pitämällä kiinni tuulettimen siivistä. Huomio Varmista, ettei ulos virtaava kuuma tai kylmä neste aiheuta henkilövahinkoja tai vaurioita laitteita. Älä käytä painepesuria. 9

10 Suomi (FI) Kokoaminen 1. Kostuta O-rengas (pos. 13) saippuavedellä ja asenna se ejektorin (pos. 14) imuaukon syvennykseen. 2. Asenna ejektori pumpun vaippaan (pos. 16). Tarkasta, että O-rengas (pos. 13) kohdistetaan oikein vaipan imuaukon kaulukseen. 3. Kostuta O-rengas (pos. 31) saippuavedellä ja asenna se ejektoriin. 4. Kostuta tiivisterengas (pos. 91) saippuavedellä, asenna se ejektorin syvennykseen ja kierrä pysäyttimeen asti. 5. Asenna pumpun vaippa ejektoreineen moottoripukkiin. Tarkasta, että O-rengas (pos. 31) on oikein paikoillaan. 6. Aseta panta (pos. 92) pumpun vaipan ympärille ja kiinnitä ja kiristä ruuvi ja mutteri. 7. Kiinnitä tulppa (pos. 25) tai ejektoriventtiili (pos. 25a). Tarkasta, että ejektoriventtiili on asennossa 1. Katso kuva 4. Kiristä tulppa tai ejektoriventtiili vain sormivoimin. Mainitse varaosatilauksissa positionumero kuvassa 6 sekä pumpun tiedot pumpun arvokilvestä. Kuva Pakkassuojaus Juoksupyörän puhdistus Jos pumppua ei käytetä pakkasjaksojen aikana, se on tyhjennettävä vaurioiden estämiseksi. Tyhjennä pumppu irrottamalla tulppa (P) sekä tulppa tai ejektoriventtiili (V). Katso kuva 8. TM P V C Kuva 8 Pumpun tyhjentäminen Kiinnitä tulpat ja kiristä ne vain sormivoimin. TM TM Varmista, ettei ulos virtaava kuuma tai kylmä neste aiheuta henkilövahinkoja tai vaurioita laitteita. Kuva 6 Jet-pumpun hajotuskuva Huomaa Kuvassa 6 oleva pumppu voi erota todellisesta pumppuversiosta. 10

11 9. Tekniset tiedot Ympäristölämpötila Enintään +40 C. Varastointilämpötila Minimi -20 C. Maksimi +70 C. Nesteen lämpötila Katso pumpun tyyppikilvestä. Käyttöpaine Enintään 6 bar. Tulopaine Jos esipaine on yli 1,5 bar, lähtöpaineen on oltava vähintään 2,5 bar. Käyttöjännite 1 x V, 50 Hz. 3 x / V, 50 Hz. Eristysluokka F. Kotelointiluokka IP44. Ilman suhteellinen kosteus Enintään 95 %. Mitat Katso sivu 14. Äänen tehotaso Pumpun äänentehotaso on pienempi kuin 72 db(a). Käynnistys-/pysäytystiheys Enintään 100 tunnissa. Suomi (FI) 11

12 Suomi (FI) 10. Vianetsintä Sähkönsyöttö on katkaistava ennen vianetsinnän aloittamista. Varmista, ettei syöttöjännitettä voida epähuomiossa kytkeä takaisin. Vika Syy Korjaus 1. Pumppu ei käynnisty. 2. Pumppu käy, mutta ei tuota vettä tai tuottaa normaalia pienemmän vesimäärän. 3. Pumppu käy, mutta ei tuota vettä tai tuottaa normaalia pienemmän vesimäärän korkealla paineella. a) Syöttöjännitevika. Palauta johdonsuojakatkaisin tai vaihda sulakkeet. Jos uudetkin sulakkeet palavat, tarkasta sähköasennus. b) Pumppu epäpuhtauksien tukkima. Puhdista pumppu. Tarkasta tai vaihda imuputken sihti. c) Moottori viallinen. Korjaa tai vaihda moottori. * d) Kolmivaihemoottorit: Moottorinsuojakatkaisin on lauennut. Palauta moottorinsuojakatkaisin. Jos ongelma jatkuu, tarkasta seuraavat kaksi syytä: Juoksupyörä jumittunut. Puhdista pumppu kappaleen 8.1 mukaisesti. Moottori viallinen. Korjaa tai vaihda moottori. * a) Pumppu ei ole täyttynyt Ilmaa pumppu. Katso kappale 7. vedellä. b) Imuputki tukkeutunut. Puhdista pumppu. Tarkasta tai vaihda imuputken sihti. c) Pumppu epäpuhtauksien tukkima. d) Liikaa imunostokorkeutta (yli 7 metriä). Puhdista pumppu. Tarkasta tai vaihda imuputken sihti. Vaihda pumpun paikkaa. e) Imuputki liian pitkä. Vaihda pumpun paikkaa. f) Imuputken halkaisija on liian Vaihda imuputki. pieni. g) Imuputki ei ole riittävän syvällä nesteessä. Varmista, että imuputki on tarpeeksi syvällä nesteessä. h) Imuputki vuotaa. Korjaa tai vaihda putki. i) Ejektoriventtiili väärin säädetty (vain ejektoriventtiilillä varustetut pumput). Säädä venttiili. Katso kappale 5.2. j) Väärä pyörimissuunta (kolmivaihepumput). Vaihda kaksi vaihetta keskenään. a) Paineputki tukossa. Puhdista putki tai avaa sulkuventtiilit, mikäli asennettu. Tarkasta, ettei järjestelmässä suoriteta samaan aikaan muita töitä. 12

13 Vika Syy Korjaus 4. Moottori pysähtyy käytön aikana. a) Yksivaihemoottorit: Moottorin lämpösuojakytkin lauennut ylikuumenemisen takia. b) Kolmivaihemoottorit: Moottorinsuojakatkaisin on lauennut. Lämpösuojakytkin palautuu automaattisesti, kun moottori on jäähtynyt tarpeeksi. Jos ongelma jatkuu, tarkasta seuraavat kaksi syytä: Juoksupyörä jumittunut. Puhdista pumppu kappaleen 8.1 mukaisesti. Moottori viallinen. Korjaa tai vaihda moottori. * Palauta moottorinsuojakatkaisin. Jos ongelma jatkuu, tarkasta seuraavat kaksi syytä: Juoksupyörä jumittunut. Puhdista pumppu kappaleen 8.1 mukaisesti. Moottori viallinen. Korjaa tai vaihda moottori. * Suomi (FI) * Tai ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. 11. Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Oikeus muutoksiin pidätetään. 13

14 Liite Liite 1 Material variant A TM Dimensions [mm] Pump type A B C JP 5, material variant A JP 6, material variant A Material variant B TM Dimensions [mm] Pump type A B C JP 5, material variant B JP 6, material variant B

15 15

16 Grundfos-yhtiöt Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Centro Industrial Garin 1619 Garín Pcia. de B.A. Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belarus Представительство ГРУНДФОС в Минске , Минск ул. Шафарнянская, 11, оф. 56, БЦ «Порт» Тел.: +7 (375 17) /73 Факс: +7 (375 17) minsk@grundfos.com Bosna and Herzegovina GRUNDFOS Sarajevo Zmaja od Bosne 7-7A, BH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 50/F Maxdo Center No. 8 XingYi Rd. Hongqiao development Zone Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Buzinski prilaz 38, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: +358-(0) Telefax: +358-(0) France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de HILGE GmbH & Co. KG Hilgestrasse Bodenheim/Rhein Germany Tel.: Telefax: hilge@hilge.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon-Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV-1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax:

17 Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: Mexico Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: Romania GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия , г. Москва, ул. Школьная, 39-41, стр. 1 Тел. (+7) (495) Факс (+7) grundfos.moscow@grundfos.com Serbia Grundfos Srbija d.o.o. Omladinskih brigada 90b Novi Beograd Phone: Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 25 Jalan Tukang Singapore Phone: Telefax: Slovakia GRUNDFOS s.r.o. Prievozská 4D BRATISLAVA Phona: sk.grundfos.com Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: +386 (0) slovenia@grundfos.si South Africa GRUNDFOS (PTY) LTD Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: Telefax: Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine Бізнес Центр Європа Столичне шосе, 103 м. Київ, 03131, Україна Телефон: ( ) Факс.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 4TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Uzbekistan Grundfos Tashkent, Uzbekistan The Representative Office of Grundfos Kazakhstan in Uzbekistan 38a, Oybek street, Tashkent Телефон: (+998) / Факс: (+998) Addresses Revised Grundfos-yhtiöt

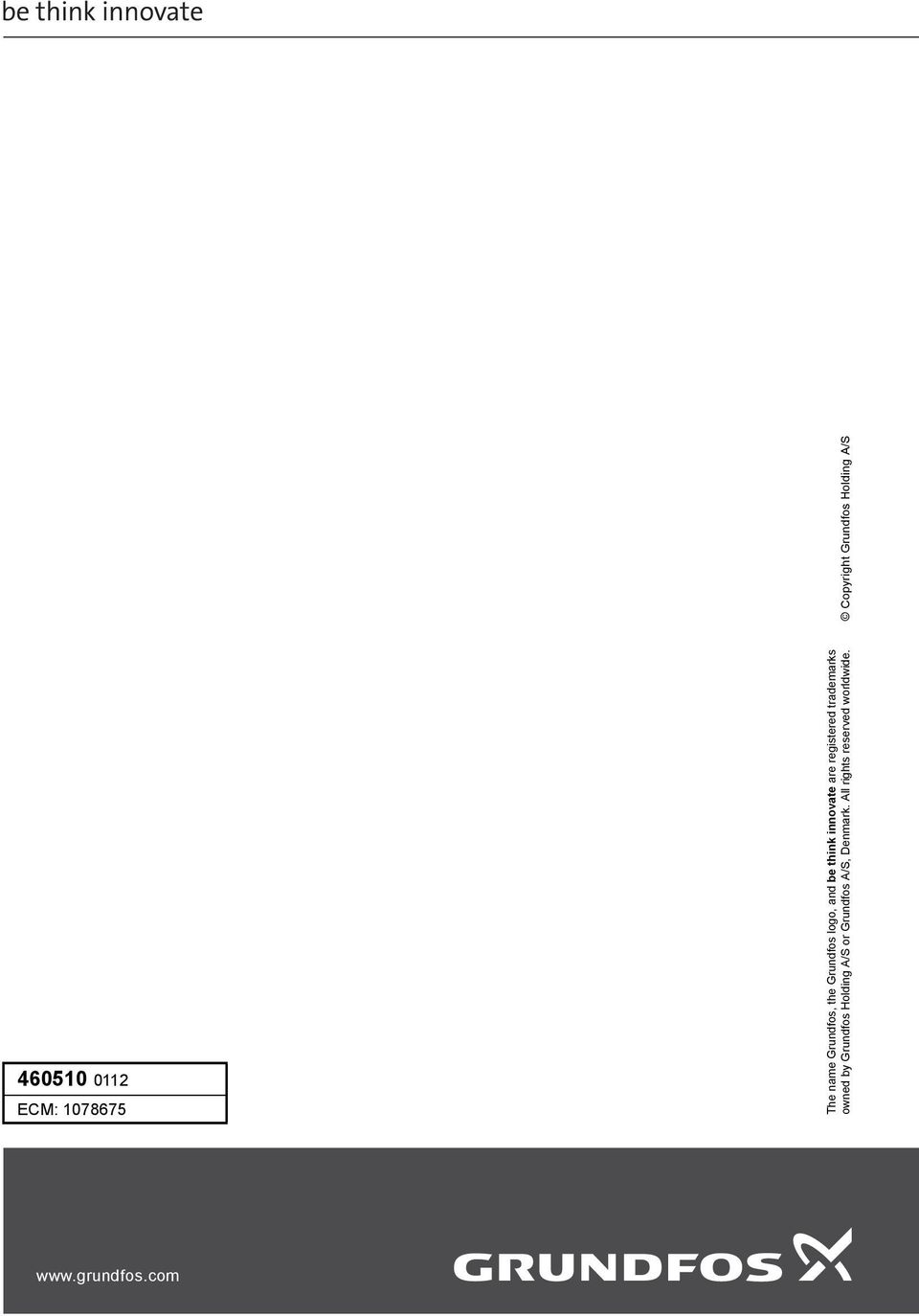

18 ECM: The name Grundfos, the Grundfos logo, and be think innovate are registered trademarks owned by Grundfos Holding A/S or Grundfos A/S, Denmark. All rights reserved worldwide. Copyright Grundfos Holding A/S
