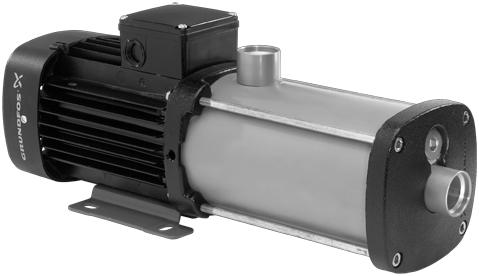

1 GRUNDFOS OHJEET CM Asennus- ja käyttöohjeet Installation and operating instructions

2 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet Alkuperäisen englanninkielisen version käännös SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 2 2. Johdanto 3 3. Toimitus ja käsittely 3 4. Käyttökohteet 3 5. Tunnustiedot Pumpun tyyppikilvet Moottorin tyyppikilpi 4 6. Mekaaninen asennus Pumpun asennus Putkisto Vaihtoehtoiset liitäntäpaikat Liitäntäkotelon asennot Kondensoitumisen estäminen moottorissa 6 7. Sähköasennus Virtakaapeli Moottorinsuoja Sähköliitäntä Taajuusmuuttajakäyttö 7 8. Käyttöönotto Normaalisti imevät pumput Itseimevät pumput Pyörimissuunnan tarkastus 9 9. Kunnossapito Pakkassuojaus Puhdistus Huolto Tekniset tiedot Kotelointiluokka Äänenpainetaso Ympäristölämpötila Järjestelmän maksimipaine ja nesteen sallittu lämpötila Pienin tulopaine Suurin imupaine Vianetsintä Lisätietoja Grundfosin tuotteista Huoltodokumentaatio Hävittäminen Tässä julkaisussa käytettävät symbolit Huomio Huomaa Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Tämän tuotteen käyttö vaatii kokemusta ja tuotetuntemusta. Henkilöt, joiden fyysinen, aisti- tai henkinen kapasiteetti on heikentynyt, eivät saa käyttää tätä tuotetta muuten kuin valvonnan alaisina tai heidän turvallisuudestaan vastaavan henkilön antamien ohjeiden mukaisesti. Lapset eivät saa käyttää tätä tuotetta tai leikkiä sillä. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Ellei näitä ohjeita noudateta, seurauksena voi olla sähköisku, jolloin on olemassa vakavan henkilövahingon tai kuoleman vaara. Tuotteen pinta on kuuma ja saattaa aiheuttaa palovamman tai henkilövahingon. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. 2

3 2. Johdanto Tässä käyttöoppaassa käsitellään Grundfos CM -pumppujen asennusta ja käyttöä. 3. Toimitus ja käsittely Pumput toimitetaan tehtaalta pakkauksessa, joka on erityisesti suunniteltu käsiteltäväksi haarukkatrukilla tai vastaavalla. Huomaa Turvallisen kuljetuksen takaamiseksi suosittelemme pumppujen nostamista sopivilla nostovälineillä. 4. Käyttökohteet Pumput ovat vaaka-asentoisia, monijaksoisia keskipakopumppuja. Ne soveltuvat puhtaille, ohutjuoksuisille ja syttymättömille nesteille, jotka eivät sisällä pumppua mekaanisesti tai kemiallisesti vaurioittavia kiinteitä hiukkasia tai kuituja. Pumppua ei saa käyttää syttyvien tai myrkyllisten nesteiden siirtoon. 5. Tunnustiedot 5.1 Pumpun tyyppikilvet Pumpun tyyppikilvet sijaitsevat moottorin tuulettimen kotelossa tai liitäntäkotelossa Tyyppikilpi ja pumpun tiedot Pumpun tyyppikilven sisältämät arvot ja tiedot on kuvattu alla olevassa taulukossa. Tyyppikilpi on kuvassa 1 sivulla 14. Nro Kuvaus 1 Pumpputyyppi 2 Pumppumalli 3 Ympäristön maksimilämpötila 4 Lämpötilaluokka 5 Vähimmäishyötysuhdeindeksi 6 Järjestelmän maksimipaine 7 Nesteen maksimilämpötila 8 Paras nesteosan hyötysuhde 9 Eristysluokka 10 Moottorinsuoja 11 Nimellisvirtaama 12 Nostokorkeus nimellisvirtaamalla 13 Suurin nostokorkeus Suomi (FI) Tyyppikilpi ja hyväksyntämerkinnät Pumpun tyyppikilven sisältämät arvot ja tiedot on kuvattu alla olevassa taulukossa. Tyyppikilpi on kuvassa 2 sivulla 14. Nro Kuvaus 1 CE-merkki 2 EAC-merkki 3 PSE-merkki 4 culus-merkki 5 UL-merkki 6 curus-merkki 7 Yhtiön nimi ja osoite 8 Valmistusmaa 3

4 Suomi (FI) 5.2 Moottorin tyyppikilpi Moottorin tyyppikilpi sijaitsee moottorin jäähdytyslaipoissa. Moottorin tyyppikilven arvot ja tiedot on kuvattu alla olevassa taulukossa. Tyyppikilpi on kuvassa 3 sivulla 14. Nro Kuvaus 1 Kondensaattorin koko ja jännite 50 Hz:n moottorin hyötysuhde nimellisessä 2 toimintapisteessä 3 50 Hz:n moottorin tehokerroin 4 50 Hz:n moottorin antoteho, kw 5 Taajuus 6 Vaiheiden määrä 7 50 Hz:n moottorin antoteho, hv 8 50 Hz:n moottorin maksimivirta 9 50 Hz:n moottorin täyskuormavirta Hz:n moottorin nimellisjännite 11 Moottorityyppi Hz:n moottorin nimellisnopeus 13 Taajuus Hz:n moottorin antoteho, kw 15 NEMA-kotelointiluokka Hz:n moottorin antoteho, hv Hz:n moottorin tehokerroin Hz:n moottorin hyötysuhde nimellisessä toimintapisteessä 19 Osanumero 20 Tehdaskoodi 21 Tuotantopäivä (vuosi ja viikko) 22 Alkuperämaa Hz:n moottorin nimellisjännite Hz:n moottorin täyskuormavirta Hz:n moottorin maksimivirta Hz:n moottorin nimellisnopeus 27 IEC-toimintajakso 28 Napojen määrä 29 IEC-kotelointiluokka 30 Eristysluokka 31 NEMA-kotelointityyppi 32 Moottorin käyttöluokka 33 Ympäristön maksimilämpötila 34 Lähtövirran NEMA-koodi 35 NEMA-rakenneluokka 37 CC122B-merkki 38 CE-merkki 39 curus-merkki 6. Mekaaninen asennus Tarkasta ennen pumpun asennusta, että pumpun tyyppi ja osat ovat tilauksen mukaiset. 6.1 Pumpun asennus Asenna pumppu tasaiselle alustalle ja kiinnitä se moottorin pohjalaatan reikien kautta vähintään neljällä pultilla. Kiristä pultit 10 Nm kiristysmomenttiin. Asenna pumppu siten, ettei pumpun pesään ja putkistoon muodostu ilmataskuja. Pumpun sallitut asennot on kuvattu alla olevassa kuvassa 1 ja taulukossa. Kuva 1 Pumpun asento Pumpattaessa kuumia tai kylmiä nesteitä on varmistettava, ettei kukaan epähuomiossa voi koskettaa pumpun kuumia tai kylmiä pintoja. Pumpun asennot Normaalisti imevät pumput Ylös Lattia Itseimevät pumput Kiinnitys tähän asentoon on sallittu. Asenna pumppu siten, että sen tarkastus, ylläpito ja huolto onnistuvat helposti. Asenna pumppu hyvällä ilmanvaihdolla varustettuun paikkaan. TM

5 6.2 Putkisto Pumpun molemmille puolille on suositeltavaa asentaa sulkuventtiilit. Tällöin järjestelmää ei tarvitse tyhjentää pumpun huollon ajaksi. Jos pumppu asennetaan nesteen pinnan yläpuolelle, imuputkeen on asennettava takaiskuventtiili nesteen pinnan alapuolelle. Katso kuva 4. Huomaa Jos pumppua käytetään sade- tai kaivoveden pumppaukseen, imuputken aukkoon on suositeltavaa asentaa suodatin. Putkisto ei saa kuormittaa pumppua. Asenna pumppu standardin EN ISO :2012 vaatimusten mukaisesti. Toleranssien on oltava standardin EN ISO 13920:1996 luokan C mukaiset. Putkisto on mitoitettava oikein pumpun imupaineen mukaan. Asenna putket siten, että ilmataskuja ei synny etenkään pumpun imupuolelle. Katso kuva 2. Kuva 2 Itseimevät pumput: Takaiskuventtiilin avauspaineen on suositeltavaa olla alle 0,05 baaria. Muussa tapauksessa syntyvä vastus heikentää pumpun imutehoa. Putkisto TM Putkiliitäntä (normaalisti imevät pumput) Huomio Kuva 3 Imu- ja paineliitännät Putkiliitäntä (itseimevät pumput) Pumppu on asennettava oikein, jotta itseimeminen onnistuu. Huomioi seuraavat asiat: Katso kuva 4. Vähimmäiskorkeus imuaukon keskikohdasta ensimmäiseen vesipisteeseen (H 1 ) on huomioitava. Jos järjestelmään on asennettu painesäädin, H 1 on pumpun imuaukon keskikohdan ja painesäätimen välinen korkeus. Vähimmäiskorkeudet on kuvattu alla olevassa taulukossa. Imuputken on oltava vähintään 0,5 metriä nesteen pinnan alapuolella (H 3 ). Huomaa Varo vahingoittamasta pumppua imu- ja paineputkien liittämisen yhteydessä. Kiristysmomentti: Nm. Määrättyä kiristysmomenttia ei saa ylittää. Paineaukko Imuaukko Ihanteellisin imuteho saavutetaan, kun pumppu on asennettu lähelle kaivoa tai säiliötä, ja imuputki on mahdollisimman lyhyt. Tällöin itseimuaika lyhenee etenkin silloin, kun imukorkeus on suuri. TM Suomi (FI) Paineputkeen on suositeltavaa asentaa täyttötulppa. Sitä käytetään nesteen täyttämiseen ennen käyttöönottoa. Katso kuva 4, kohta A. 5

6 Suomi (FI) A H1 6.4 Liitäntäkotelon asennot Tilauksesta toimitamme myös pumppuja, joissa liitäntäkotelo on sijoitettu asiakkaan toiveiden mukaan. Katso kuva 6. H1 TM H2 Kuva 6 Liitäntäkotelon sijainnit Kuva 4 Itseimevän pumpun putkistosuositus 6.3 Vaihtoehtoiset liitäntäpaikat Tilauksesta toimitamme myös pumppuja, joissa liitäntäpaikat on sijoitettu asiakkaan toiveiden mukaan. Katso kuva 5. Kuva 5 Imukorkeus (H 2 ) [m] Vähimmäiskorkeus (H 1 ) [m] 4 0,2 5 0,35 6 0,5 7 0,6 8 0,7 Vaihtoehtoiset liitäntäpaikat H3 TM TM Kondensoitumisen estäminen moottorissa Jos nesteen lämpötila laskee ympäristön lämpötilaa alemmaksi, moottoriin voi seisonnan aikana muodostua kondenssivettä. Kondensoitumista voi ilmetä tiloissa tai ympäristöissä, joissa ilmankosteus on korkea. Käytä näihin käyttöympäristöihin soveltuvaa moottoria, kuten Grundfosin IPX5-moottoria. Toinen vaihtoehto on avata moottorin laipan pohjassa oleva tyhjennysaukko irrottamalla sen tulppa. Katso kuva 7. Tällöin moottorin kotelointiluokka laskee IPX5:een. Kuva 7 1 Moottorin tyhjennystulppa Nro Kuvaus 1 Moottorin tyhjennystulppa Kun tyhjennysaukko on auki, moottoriin ei tiivisty yhtä helposti kondenssivettä, sillä moottori ilmautuu itsestään, ja vesi ja kostea ilma pääsevät ulos. Jos moottori asennetaan ulos, moottori on varustettava sopivalla suojakannella, jotta kosteus ei tiivisty moottorin osiin. Katso kuva 8. TM Huomaa Itseimevät pumput: Itseimevissä pumpuissa paineaukko on aina ylöspäin eli se on samansuuntainen täyttöaukon kanssa. TM Kuva 8 Esimerkkejä suojakansista (eivät kuulu Grundfosin valikoimaan) 6

7 7. Sähköasennus Sähköliitäntä on tehtävä paikallisten vaatimusten mukaisesti. Varmista, että verkkojännite ja -taajuus vastaavat arvokilvessä olevia tietoja. Sähköliitäntä on tehtävä paikallisten säädösten mukaisesti. Sähkövirta on katkaistava ennen pumpulle suoritettavia töitä. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä päälle. Pumppuun on liitettävä kaikki navat katkaiseva ulkoinen päävirtakytkin paikallisten määräysten mukaisesti. Tuote on maadoitettava ja suojattava epäsuoraa kosketusta vastaan paikallisten määräysten mukaisesti. Syöttöliittimiin kytkettävät johtimet on erotettava toisistaan ja syöttöjännitteestä vahvistetulla eristyksellä. 3-vaiheiset moottorit, 3 kw ja suuremmat Moottoreissa on sisäinen termistori (PTC)*. Termistorit on suunniteltu standardin DIN mukaisesti. Moottorinsuoja on tyyppiä TP 211, joka reagoi sekä hitaasti että nopeasti kohoaviin lämpötiloihin. * Koskee ainoastaan moottoreita, joilla on seuraavat verkkojännitteet: 3 x 200 V / 346 V, 50 Hz 3 x V / V, 60 Hz 3 x V / V, 50 Hz. Moottoreihin on asennettava moottorinsuojakytkin, jos niiden verkkojännite on jokin muu. Kyseiset verkkojännitteet on kerrottu kohdassa 3-vaiheiset moottorit, enintään 3 kw. 7.3 Sähköliitäntä Suorita sähköliitäntä liitäntäkotelon kannen sisäpuolella olevan kytkentäkaavion mukaisesti. Suomi (FI) 7.1 Virtakaapeli Standardin EN vaatimusten täyttämiseksi virtakaapelin on oltava hyväksytty vähintään 105 C (+221 F) käyttölämpötilaan. 7.2 Moottorinsuoja 1-vaiheiset moottorit, 1 x 115 / 230 V, 60 Hz Kyseisissä moottoreissa ei ole sisäänrakennettua moottorinsuojaa, joten ne on liitettävä käsin palautettavaan moottorinsuojakytkimeen. Moottorinsuojakytkimen enimmäisasetus on 1,15 x I 1/1. Muut 1-vaiheiset moottorit Kyseisissä moottoreissa on sisäänrakennettu standardin IEC mukainen virta- ja lämpötilariippuvainen moottorinsuoja eivätkä ne vaadi muuta moottorinsuojaa. Moottorinsuoja on tyyppiä TP 211, joka reagoi sekä hitaasti että nopeasti kohoaviin lämpötiloihin. Moottorinsuoja palautuu automaattisesti. 3-vaiheiset moottorit, enintään 3 kw Moottorit on liitettävä käsin palautettavaan moottorinsuojakytkimeen. Moottorinsuojakytkimen enimmäisasetus on 1,15 kertaa täyskuormavirta. Kuva 9 Kytkentäkaavio 7.4 Taajuusmuuttajakäyttö 3-vaihemoottorit voidaan kytkeä taajuusmuuttajakäyttöön. Tyypistä riippuen taajuusmuuttaja voi lisätä moottorin käyntiääntä. Lisäksi se voi altistaa moottorin haitallisille jännitepiikeille. Huomio MG 71- ja MG 80 -pohjaisissa moottoreissa ei ole vaiheiden eristystä*, ja ne on siksi suojattava syöttöjännitteiden välisiltä yli 650 V:n (huippuarvo) jännitepiikeiltä. * Vaihe-eristetyt MG 71- ja MG 80 -pohjaiset moottorit ovat saatavilla tilauksesta. Edellä mainitut häiriöt, kuten suurempi käyntiääni ja haitalliset jännitepiikit, voidaan estää asentamalla LC-suodatin taajuusmuuttajan ja moottorin väliin. Taajuusmuuttajan toimittaja tai Grundfos antaa tarvittaessa lisätietoja. TM Huomaa Vain itseimevät pumput: Jos pumppu on kytketty taajuusmuuttajakäyttöön, hitaalla nopeudella käyttäminen saattaa avata sisäisen kierrätysventtiilin. Tällöin paine ja virtaama laskevat. 7

8 Suomi (FI) 8. Käyttöönotto Huomaa 8.1 Normaalisti imevät pumput Huomio Nestetäyttö 1. Sulje sulkuventtiili pumpun painepuolelta. 2. Avaa pumpun imuputkessa oleva sulkuventtiili kokonaan ennen pumpun käynnistystä. 3. Irrota täyttötulppa. Katso kuva Täytä pumppupesä ja imuputki kokonaan nesteellä, kunnes täyttöaukon kautta tulee ulos tasainen nestevirta. 5. Asenna ja kiristä täyttötulppa. 6. Käynnistä pumppu ja avaa painepuolen sulkuventtiiliä hitaasti pumpun käydessä. Tämä varmistaa pumpun ilmautumisen ja paineennousun käyttöönoton yhteydessä. Huomio Jos kondenssiveden tiivistyminen moottoriin on mahdollista, irrota moottorin tyhjennystulppa ennen käynnistämistä ja jätä tyhjennysaukko auki käytön ajaksi. Katso kuva 7. Älä käynnistä pumppua ennen kuin se on täytetty nesteellä. Huomioi ilmausreiän suunta ja varmista, ettei ulos virtaava kuuma tai kylmä neste aiheuta henkilövahinkoja tai laitevaurioita. Painepuolen sulkuventtiili on avattava heti pumpun käynnistyttyä. Muussa tapauksessa pumpattavan nesteen lämpötila voi nousta liian korkeaksi ja aiheuttaa laitevaurioita. Täyttöaukko 8.2 Itseimevät pumput Huomio Nestetäyttö 1. Varmista, että paineputki on tyhjä ja että imuaukon keskikohdan ja ensimmäisen vesipisteen (H 1 ) välinen korkeus on määräysten mukainen. Katso kohta Putkiliitäntä (itseimevät pumput). 2. Avaa imu- ja paineputken sulkuventtiilit. 3. Päästä ilma putkistosta avaamalla pumppua lähimpänä oleva hana. 4. Irrota pumpun täyttötulppa. Katso kuva Jos paineputkeen on asennettu täyttötulppa, irrota tulppa ja täytä pumppu tästä aukosta. Muussa tapauksessa käytä pumpun täyttöaukkoa. 6. Täytä pumppupesä ja imuputki kokonaan nesteellä, kunnes täyttöaukon kautta tulee ulos tasainen nestevirta. 7. Asenna ja kiristä täyttötulppa/-tulpat. 8. Käynnistä pumppu ja odota, kunnes nesteen pumppaus alkaa. Jos pumppu on täytetty pumpussa olevasta täyttöaukosta, vaiheet 1-8 voidaan joutua toistamaan, jotta pumppu on varmasti kokonaan täyttynyt nesteellä. Huomaa Älä käynnistä pumppua ennen kuin se on täytetty nesteellä. Huomioi ilmausreiän suunta ja varmista, ettei ulos virtaava kuuma tai kylmä neste aiheuta henkilövahinkoja tai laitevaurioita. Jos pumppu on kytketty taajuusmuuttajaan, pumpun on käytävä maksiminopeudella (3 450 min -1 ) käyttöönoton aikana. 9. Jos pumppu ei toimi normaalisti useista käynnistysyrityksistä huolimatta, katso kohta 12. Vianetsintä. Täyttöaukko Kuva 10 Huomaa Tyhjennysaukko Täyttö- ja tyhjennysaukon sijainti Jos pumppu ei ala muodostaa painetta, voi olla tarpeen toistaa vaiheet 1-6. TM Kuva 11 Tyhjennysaukko Täyttöaukko Täyttöaukkojen ja tyhjennysaukon sijainti TM Huomaa Pumpun nesteimun käynnistymistä varten pumppu saa käydä 5 minuutin ajan. Jos pumppu ei nosta painetta eikä neste ala virrata, toista vaiheet

9 8.3 Pyörimissuunnan tarkastus 9. Kunnossapito Huomaa Seuraava kuvaus koskee vain 3-vaihemoottoreita. Moottorin tuulettimen kotelossa on asennusilmaisin. Katso kuva 12. Se ilmaisee moottorin pyörimissuunnan moottorin jäähdytysilman perusteella. Ennen kuin moottori käynnistetään ensimmäisen kerran tai jos ilmaisimen paikkaa on vaihdettu, ilmaisimen toiminta on tarkastettava esimerkiksi liikuttamalla ilmaisukenttää sormella. Tarkasta pyörimissuunnan oikeellisuus seuraavasta taulukosta. Ilmaisukenttä Musta Valkoinen/heijastava Pyörimissuunta Oikein Väärin* * Pyörimissuuntaa vaihdetaan katkaisemalla sähkövirta ja vaihtamalla kahden vaihejohtimen paikat keskenään. Ilmaisukenttä Sähkövirta on katkaistava ennen pumpulle suoritettavia töitä. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä päälle. Varmista, ettei ulos virtaava vesi aiheuta henkilövahinkoja tai vaurioita laitteita. Pumpun sisäisiä osia ei tarvitse huoltaa. Moottorin riittävä tuuletus on varmistettava pitämällä moottori puhtaana. Jos pumppu asennetaan pölyiseen ympäristöön, se on puhdistettava ja tarkastettava säännöllisesti. Huomioi moottorin kotelointiluokka puhdistuksen yhteydessä. Moottorissa on kestovoidellut laakerit, joita ei tarvitse huoltaa. 9.1 Pakkassuojaus Jos pumppuja ei käytetä pakkaskauden aikana, tyhjennä ne vaurioiden välttämiseksi. Irrota pumpun täyttö- ja tyhjennystulpat. Katso kuva 10. Älä kiinnitä tulppia takaisin ennen kuin pumppu otetaan uudelleen käyttöön. Suomi (FI) Kuva 12 Asennusilmaisin Ilmaisin voidaan sijoittaa eri paikkoihin moottorissa, mutta sitä ei saa asentaa jäähdytyslaippojen väliin lähelle tuulettimen kotelon kiinnitysruuveja. Oikea pyörimissuunta käy ilmi myös moottorin tuulettimen koteloon merkityistä nuolista. TM Huomio Ennen käyttöönottoa seisontajakson jälkeen pumppu ja imuputki on täytettävä kokonaan nesteellä. Katso kohta 8. Käyttöönotto. 9.2 Puhdistus Ennen pidempää seisonta-aikaa huuhtele pumppu puhtaalla vedellä korroosion ja sakan kertymisen estämiseksi. Puhdista mahdolliset kalkkikertymät pumpusta etikkahapolla. 9

10 Suomi (FI) 10. Huolto Huomio Jos pumppua on käytetty nesteellä, joka on haitallinen terveydelle tai myrkyllinen, pumppu luokitellaan saastuneeksi. Ennen kuin pumppu toimitetaan Grundfos-huoltoon, tämän käyttöohjeen lopussa oleva turvallisuusvakuutus on täytettävä valtuutetun henkilön toimesta ja kiinnitettävä pumppuun näkyvään kohtaan. Jos Grundfosin halutaan huoltavan pumppua, se on puhdistettava ennen huoltoon lähettämistä. Jos riittävä puhdistaminen ei ole mahdollista, kaikki asianmukaiset tiedot pumpatusta aineesta on liitettävä mukaan. Mikäli yllä mainittua ehtoa ei täytetä, Grundfos voi kieltäytyä ottamasta pumppua huollettavaksi. Mahdolliset pumpun palautuskustannukset maksaa asiakas. Katso turvallisuusvakuutus (safety declaration) tämän ohjeen lopussa (lomake on englanninkielinen). 11. Tekniset tiedot 11.1 Kotelointiluokka IP55 (vakio) IPx5 (moottorin tyhjennystulppa irrotettu) 11.2 Äänenpainetaso Pumppujen äänenpainetaso on alle 70 db(a) Ympäristölämpötila Huomio Itseimevät pumput: Nesteen lämpötila ei saa olla yli 60 C (140 F). Ympäristön maksimilämpötila Nesteen lämpötila 55 C (131 F) 2) 1) + 2) 90 C (194 F) 50 C (122 F) 2) 1) + 2) 100 C (212 F) 45 C (113 F) 110 C (230 F) 1) 40 C (104 F) 120 C (248 F) 1) 1) Vain ruostumattomasta teräksestä valmistettu versio (EN / AISI 304) soveltuu sellaisten nesteiden pumppaukseen, joiden lämpötila on yli 90 C (194 F). 2) Tämä ei koske PSE-hyväksyttyjä pumppuja (hyväksytty käytettäväksi Japanissa). Jos ympäristön lämpötila on yli 55 C (PSE-hyväksytyillä pumpuilla 45 C), moottoria ei saa kuormittaa täydellä teholla, jottei se ylikuumene. Näissä tapauksissa voi olla tarpeen pienentää moottorin tehoa tai käyttää suuremman teholuokan suurikokoista moottoria. CM-pumppujen tehoa voidaan pienentää tarvittaessa ympäristön lämpötilan mukaan. Kysy lisätietoja Grundfosilta. Katso kuva 13. P2 [%] t [ C] Kuva 13 TM Tehon pienentäminen ympäristön lämpötilan mukaan 10

11 11.4 Järjestelmän maksimipaine ja nesteen sallittu lämpötila Materiaalityyppi Akselitiiviste Sallittu nesteen lämpötila* Valurauta (EN-GJL-200) Ruostumaton teräs (EN / AISI 304) Ruostumaton teräs (EN / AISI 316) AVBx C C ( F) (105,8 194 F) Järjestelmän maksimipaine 10 bar 6 bar (145 psi) (87 psi) AQQx C ( F) 10 bar (145 psi) AVBx AQQx AVBx AQQx C C -20*** 90 C C** C C -20*** 90 C C** ( F) (105,8 194 F) ( F) (195,8 248 F) ( F) (105,8 194 F) ( F) (195,8 248 F) 10 bar 6 bar 16 bar 10 bar 10 bar 6 bar 16 bar 10 bar (145 psi) (87 psi) (232 psi) (145 psi) (145 psi) (87 psi) (232 psi) (145 psi) * Jos nesteen lämpötila on alle 0 C (32 F), suurempi moottoriteho voi olla tarpeen korkeamman viskositeetin takia, esim. jos veteen on lisätty glykolia. ** 120 C pätee vain, jos pumpussa on AQQE-akselitiiviste. *** CM-pumppuja nesteiden pumppaamiseen alle -20 C lämpötiloissa on saatavana tilauksesta. Ota yhteys Grundfosiin. Suomi (FI) 11.5 Pienin tulopaine Pienin imupaine "H" metreinä vesipatsasta, joka vaaditaan pumpun kavitaation välttämiseksi, voidaan laskea seuraavalla kaavalla: H = p b x 10,2 - NPSH - H f - H v - H s p b = Ilmanpaine baareina. Ilmanpaineeksi voidaan asettaa 1 baari. Suljetuissa järjestelmissä p b ilmaisee järjestelmäpaineen baareina. NPSH = Positiivinen imukorkeus metreinä vesipatsasta. Luetaan NPSH-käyrästä pumpun suurimmalla tuotolla, sivut H f = Imuputken kitkahäviö metreinä vesipatsasta. H v = Höyrynpaine metreinä vesipatsasta. Katso kuva 9 sivulla 18. t m = nesteen lämpötila. H s = Turvamarginaali = vähintään 0,5 metriä vesipatsasta. Mikäli laskettu arvo "H" on positiivinen, pumppu pystyy toimimaan imukorkeudella, joka on enintään "H" metriä. Jos laskettu arvo "H" on negatiivinen, pumppu vaatii käytön aikana minimi-imukorkeuden "H" metriä kavitoinnin välttämiseksi. Esimerkki p b = 1 baari. Pumpputyyppi: CM 3, 50 Hz. Virtaama: 4 m 3 /h. NPSH (kuvasta 5 sivulla 15): 3,3 metriä vesipatsasta. H f = 3,0 metriä vesipatsasta. Nesteen lämpötila: 90 C. H v (kuvasta 9 sivulla 18): 7,2 metriä vesipatsasta. H = p b x 10,2 - NPSH - H f - H v - H s [metriä vesipatsasta]. H = 1 x 10,2-3,0-3,3-7,2-0,5 = -3,8 metriä vesipatsasta. Tämä tarkoittaa, että käytön aikana vaaditaan 3,8 metrin imukorkeus. Paine laskettuna baareina: 3,8 x 0,0981 = 0,37 bar. Paine laskettuna kilopascaleina: 3,8 x 9,81 = 37,3 kpa Suurin imupaine Todellisen imupaineen ja pumpun suljettua venttiiliä vastaan syntyvän paineen yhteenlasketun määrän on aina oltava pienempi kuin suurin sallittu järjestelmäpaine. 11

12 Suomi (FI) 12. Vianetsintä Katkaise sähkövirta ennen kuin irrotat liitäntäkotelon kannen. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä päälle. Pumpattava neste voi olla polttavan kuumaa ja korkean paineen alaisena. Järjestelmä on siksi tyhjennettävä tai pumpun sivuilla olevat sulkuventtiilit suljettava ennen pumpun irrotusta tai purkamista. Vika Syy Korjaus 1. Pumppu ei käy. a) Syöttöjännitevika. Kytke katkaisin päälle. Tarkista, ettei kaapeleissa ja kaapeliliitännöissä ole vikoja tai löystyneitä liitoksia. b) Moottorinsuoja on lauennut. Katso kohta 2. a), b), c), d), e). c) Ohjausvirtapiiri on viallinen. Korjaa tai vaihda ohjausvirtapiiri. 2. Moottorinsuojakytkin on lauennut (laukeaa heti, kun sähkövirta kytketään. 3. Moottorinsuojakytkin laukeaa satunnaisesti. 4. Moottorinsuojakytkin ei ole lauennut, mutta pumppu ei toimi. 5. Pumpun tuotto on epävakaa. 6. Pumpun tuotto on epävakaa, ja pumppu on äänekäs. a) Moottorinsuojakytkimen tai magneettikelan koskettimet ovat vialliset. b) Kaapeliliitos on löysä tai viallinen. c) Moottorin käämitys on viallinen. d) Pumppu on mekaanisesti jumittunut. e) Moottorinsuojakytkimen asetus on liian matala. Vaihda moottorinsuojakytkimen tai magneettikelan koskettimet tai koko moottorinsuojakytkin. Tarkista, ettei kaapeleissa ja kaapeliliitännöissä ole vikoja ja vaihda sulakkeet. Korjaa tai vaihda moottori. Katkaise sähkövirta ja puhdista tai korjaa pumppu. Aseta moottorin nimellisvirran mukainen moottorinsuojakytkin (I 1/1 ). Katso tyyppikilpi. a) Moottorinsuojakytkimen asetus on liian matala. Katso kohta 2. e). b) Ajoittainen syöttöjännitevika. Katso kohta 2. b). c) Ajoittain matala jännite. Tarkista, ettei kaapeleissa ja kaapeliliitännöissä ole vikoja tai löystyneitä liitoksia. Tarkista, että pumpun virtakaapeli on mitoitettu oikein. a) Katso kohta 1. a), b), c) ja 2. d). a) Pumpun imupaine on liian alhainen. Tarkista pumpun imupuoli. b) Imuputki on osittain tukkeutunut epäpuhtauksien takia. Irrota ja puhdista imuputki. c) Imuputki vuotaa. Irrota ja korjaa imuputki. d) Imuputkessa tai pumpussa on ilmaa. Vain itseimevät pumput: a) Paine-ero pumpussa on liian pieni. Ilmaa imuputki tai pumppu. Tarkista pumpun imupuoli. Sulje hanaa vähitellen, kunnes poistopaine on vakaa eikä pumpusta kuulu ääntä. 12

13 Vika Syy Korjaus 7. Pumppu käy, mutta ei tuota vettä. 8. Käyttöönoton yhteydessä pumppu käynnistyy, mutta ei tuota painetta eikä neste virtaa. 9. Pumppu käy, mutta ei tuota nimellisvirtaamaa. 10. Pumppu käy taaksepäin, kun virta katkaistaan. a) Pumpun imupaine on liian alhainen. b) Imuputki on osittain tukkeutunut epäpuhtauksien takia. c) Pohja- tai takaiskuventtiili on juuttunut suljettuun asentoon. Katso kohta 5. a). Katso kohta 5. b). Irrota ja puhdista, korjaa tai vaihda venttiili. d) Imuputki vuotaa. Katso kohta 5. c). e) Imuputkessa tai pumpussa on Katso kohta 5. d). ilmaa. Vain itseimevät pumput: a) Paineputken takaiskuventtiilin yläpuolella oleva nestepatsas estää pumppua imemästä. Tyhjennä paineputki. Varmista, ettei takaiskuventtiili estä nesteen virtausta paineputkessa. Toista kohdassa Putkiliitäntä (itseimevät pumput) kuvatut käyttöönoton vaiheet. b) Imuputki ottaa ilmaa. Varmista, että imuputki on ilmatiivis pumpusta nesteen pintaan. Toista kohdassa Putkiliitäntä (itseimevät pumput) kuvatut käyttöönoton vaiheet. Vain itseimevät pumput: a) Sisäinen venttiili ei ole sulkeutunut. a) Imuputki vuotaa. Katso kohta 5. c). b) Pohja- tai takaiskuventtiili on Katso kohta 7. c). viallinen. c) Pohjaventtiili on juuttunut osittain tai kokonaan avonaiseen Katso kohta 7. c). asentoon. 11. Pumpun tuotto on huono. a) Pumppu pyörii väärään suuntaan. b) Katso kohta 5. a), b), c), d). Sulje hanaa vähitellen, kunnes paineen tai virtaaman nopea nousu voidaan havaita. Avaa sitten hanaa vähitellen, kunnes tarvittava virtaama saavutetaan. Vain 3-vaihepumput: Katkaise sähkövirta ulkoisella virtakatkaisimella ja vaihda kaksi vaihetta keskenään pumpun liitäntäkotelossa. Katso myös kohta 8.3 Pyörimissuunnan tarkastus. Suomi (FI) 13. Lisätietoja Grundfosin tuotteista 13.1 Huoltodokumentaatio Huoltodokumentaatiot saatavilla Grundfos Product Centerissä ( Jos sinulla on kysyttävää, ota yhteys Grundfos-edustajaan tai huoltoliikkeeseen. 14. Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Oikeus muutoksiin pidätetään. 13

14 Liite Liite 1 Type Model TAmb 3 3 o C 2 1 o F TF Tliq,max 7 7 PMax 6 bar 6 PSI 6 MPa 4 5 P % 8 Insulation class 9 10 o C o F 50 Hz Q nom H nom H max m /h m m GPM PSI PSI 60 Hz Q nom H nom H max m /h m m GPM PSI PSI TM Kuva 1 Pump nameplate with data PS Water Circulating Pump 1Z28 Water Circulating Pump 1Z28 Kuva 2 DK-8850 BJERRINGBRO DENMARK Made in Hungary 7 8 Pump nameplate with approval marks TM ~ MOT 5 Hz P2 4 kw 3 Eff Type 11 Env 15 Model U 10 V 13 Hz U 23 V hp I 9 A P2 1/1 14 kw 16 hp I 24 A 1/1 I 8 A max PF 17 I 25 A max n 12 min -1 Eff. 18 n 26 min -1 Des: 35 Code: 34 AMB 33 C Th.Cl. 30 IP Pole / Country of origin IEC TM Kuva 3 Nameplate for motor 14

15 NPSH [m] 7 CM 1 Liite 6 60 Hz Hz Q [m³/h] TM Kuva 4 NPSH curve for CM 1 NPSH [m] CM 3 60 Hz Hz Q [m³/h] TM Kuva 5 NPSH curves for CM 3 15

16 Liite NPSH [m] Hz CM 5 60 Hz Q [m³/h] TM NPSH [m] Hz CM Hz Q [m³/h] Kuva 6 NPSH curves for CM 10 TM

17 NPSH [m] 14 CM 15 Liite Hz 60 Hz Q [m³/h] Kuva 7 NPSH curves for CM 15 TM NPSH [m] Q [m³/h] Kuva 8 NPSH curves for CM Hz CM Hz TM

18 Liite 18 Kuva 9 Vapour pressure TM ,0 6,0 5,0 4,0 3,0 2,0 1,0 0,8 0,6 0,4 0,3 0,2 0,1 1, Hv (m) tm ( C)

19 Liite 1 Safety declaration Liite Please copy, fill in and sign this sheet and attach it to the pump returned for service. Media and application Which media has the pump been used for: In which application has the pump been used: Fault description If possible please make a circle around the faulty part. (In case of an electrical fault, please mark the terminal box.) TM Please give a short description of the fault: We hereby declare that this product is free from hazardous chemicals, biological and radioactive substances. Date and signature Company stamp 19
