1 GSM antenna for roof CIM accessory GRUNDFOS INSTRUCTIONS

3 GSM antenna for roof English (GB) Installation and operating instructions Deutsch (DE) Montage- und Betriebsanleitung Français (FR) Notice d'installation et de fonctionnement Italiano (IT) Istruzioni di installazione e funzionamento Español (ES) Instrucciones de instalación y funcionamiento Português (PT) Instruções de instalação e funcionamento Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Nederlands (NL) Installatie- en bedieningsinstructies Svenska (SE) Monterings- och driftsinstruktion Suomi (FI) Asennus- ja käyttöohjeet Dansk (DK) Monterings- og driftsinstruktion Polski (PL) Instrukcja montażu i eksploatacji Русский (RU) Руководство по монтажу и эксплуатации Magyar (HU) Szerelési és üzemeltetési utasítás Slovensko (SI) Navodila za montažo in obratovanje Hrvatski (HR) Montažne i pogonske upute Srpski (RS) Uputstvo za instalaciju i rad Română (RO) Instrucţiuni de instalare şi utilizare Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Slovenčina (SK) Návod na montáž a prevádzku Türkçe (TR) Montaj ve kullanım kılavuzu Eesti (EE) Paigaldus- ja kasutusjuhend Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija З повагою (UA) Інструкції з монтажу та експлуатації Table of contents 3

4 Suomi (FI) Asennus- ja käyttöohjeet SISÄLLYSLUETTELO 1. Tässä julkaisussa käytettävät symbolit Käyttökohteet Asennus Liitäntä Tekniset tiedot Hävittäminen 33 Suomi (FI) Varoitus Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. 1. Tässä julkaisussa käytettävät symbolit Varoitus Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja! Huomio Huomaa Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion! Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. 2. Käyttökohteet GSM-antenni on lisävaruste Grundfos CIM GSM-moduuleihin. Antenni soveltuu erityisen hyvin alueille, joissa GSM-signaali on heikko. 31

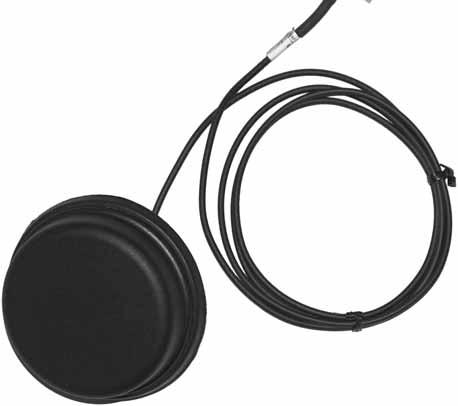

1 2 TM03 2031 3505 Kuva 1 GSM-antenni Pos. 1: Lasikuitukiekko. Pos. 2: M16-mutteri. 3.1 Liitäntä Kytke antennikaapeli (pos.

5 Suomi (FI) 3. Asennus GSM-antenni on suunniteltu 16 1-reikäasennukseen < 5 mm teräslevyyn. Asenna antenni siten, etteivät ympäröivät kohteet aiheuta häiriöitä signaaliin. 1 2 TM Kuva 1 GSM-antenni Pos. 1: Lasikuitukiekko. Pos. 2: M16-mutteri. 3.1 Liitäntä Kytke antennikaapeli (pos. 2) GSM-moduuliin (pos. 1) suoralla SMA-M-liittimellä. Katso kuva 2. Huomio Kiristä mutteri 0,8-1,1 Nm momenttiin. 1 2 TM Kuva 2 SMA-M-liitin 32

6 4. Tekniset tiedot Taajuus: 800, 900, 1800, 1900 ja 2100 MHz (nelitaajuus). VSWR: < 2,0. Huippuvahvistus: +1,4 dbi 850 MHz. +3 dbi 1800 MHz. Maksimikuorma: 10 W. Kaapelin pituus: Noin 4,0 m. Kiristysmomentti: SMA-M-liitin: 0,8-1,1 Nm. Kotelointiluokka: IP69K. Lämpötila: -25 C C. Suomi (FI) , ,6 M16 TM Kuva 3 Mitat Kaikki mitat ovat mm. 5. Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai - huoltoliikkeeseen. Oikeus muutoksiin pidätetään. 33

7 Argentina Bombas GRUNDFOS de Argentina S.A. Ruta Panamericana km Lote 34A Garin Pcia. de Buenos Aires Phone: Telefax: Australia GRUNDFOS Pumps Pty. Ltd. P.O. Box 2040 Regency Park South Australia 5942 Phone: Telefax: Austria GRUNDFOS Pumpen Vertrieb Ges.m.b.H. Grundfosstraße 2 A-5082 Grödig/Salzburg Tel.: Telefax: Belgium N.V. GRUNDFOS Bellux S.A. Boomsesteenweg B-2630 Aartselaar Tél.: Télécopie: Belorussia Представительство ГРУНДФОС в Минске , Минск, ул. В. Хоружей, 22, оф Тел.: +(37517) , Факс: +(37517) grundfos_minsk@mail.ru Bosnia/Herzegovina GRUNDFOS Sarajevo Trg Heroja 16, BiH Sarajevo Phone: Telefax: grundfos@bih.net.ba Brazil BOMBAS GRUNDFOS DO BRASIL Av. Humberto de Alencar Castelo Branco, 630 CEP São Bernardo do Campo - SP Phone: Telefax: Bulgaria Grundfos Bulgaria EOOD Slatina District Iztochna Tangenta street no. 100 BG Sofia Tel Fax bulgaria@grundfos.bg Canada GRUNDFOS Canada Inc Brighton Road Oakville, Ontario L6H 6C9 Phone: Telefax: China GRUNDFOS Pumps (Shanghai) Co. Ltd. 50/F Maxdo Center No. 8 XingYi Rd. Hongqiao development Zone Shanghai PRC Phone: Telefax: Croatia GRUNDFOS CROATIA d.o.o. Cebini 37, Buzin HR Zagreb Phone: Telefax: Czech Republic GRUNDFOS s.r.o. Čajkovského Olomouc Phone: Telefax: Denmark GRUNDFOS DK A/S Martin Bachs Vej 3 DK-8850 Bjerringbro Tlf.: Telefax: info_gdk@grundfos.com Estonia GRUNDFOS Pumps Eesti OÜ Peterburi tee 92G Tallinn Tel: Fax: Finland OY GRUNDFOS Pumput AB Mestarintie 11 FIN Vantaa Phone: Telefax: France Pompes GRUNDFOS Distribution S.A. Parc d Activités de Chesnes 57, rue de Malacombe F St. Quentin Fallavier (Lyon) Tél.: Télécopie: Germany GRUNDFOS GMBH Schlüterstr Erkrath Tel.: +49-(0) Telefax: +49-(0) infoservice@grundfos.de Service in Deutschland: kundendienst@grundfos.de Greece GRUNDFOS Hellas A.E.B.E. 20th km. Athinon- Markopoulou Av. P.O. Box 71 GR Peania Phone: Telefax: Hong Kong GRUNDFOS Pumps (Hong Kong) Ltd. Unit 1, Ground floor Siu Wai Industrial Centre Wing Hong Street & 68 King Lam Street, Cheung Sha Wan Kowloon Phone: / Telefax: Hungary GRUNDFOS Hungária Kft. Park u. 8 H-2045 Törökbálint, Phone: Telefax: India GRUNDFOS Pumps India Private Limited 118 Old Mahabalipuram Road Thoraipakkam Chennai Phone: Indonesia PT GRUNDFOS Pompa Jl. Rawa Sumur III, Blok III / CC-1 Kawasan Industri, Pulogadung Jakarta Phone: Telefax: / Ireland GRUNDFOS (Ireland) Ltd. Unit A, Merrywell Business Park Ballymount Road Lower Dublin 12 Phone: Telefax: Italy GRUNDFOS Pompe Italia S.r.l. Via Gran Sasso 4 I Truccazzano (Milano) Tel.: Telefax: / Japan GRUNDFOS Pumps K.K. Gotanda Metalion Bldg., 5F, , Higashi-gotanda Shiagawa-ku, Tokyo Japan Phone: Telefax: Korea GRUNDFOS Pumps Korea Ltd. 6th Floor, Aju Building Yeoksam-dong, Kangnam-ku, Seoul, Korea Phone: Telefax: Latvia SIA GRUNDFOS Pumps Latvia Deglava biznesa centrs Augusta Deglava ielā 60, LV- 1035, Rīga, Tālr.: , Fakss: Lithuania GRUNDFOS Pumps UAB Smolensko g. 6 LT Vilnius Tel: Fax: Malaysia GRUNDFOS Pumps Sdn. Bhd. 7 Jalan Peguam U1/25 Glenmarie Industrial Park Shah Alam Selangor Phone: Telefax: México Bombas GRUNDFOS de México S.A. de C.V. Boulevard TLC No. 15 Parque Industrial Stiva Aeropuerto Apodaca, N.L Phone: Telefax: Netherlands GRUNDFOS Netherlands Veluwezoom AE Almere Postbus CA ALMERE Tel.: Telefax: info_gnl@grundfos.com Grundfos companies

8 Grundfos companies New Zealand GRUNDFOS Pumps NZ Ltd. 17 Beatrice Tinsley Crescent North Harbour Industrial Estate Albany, Auckland Phone: Telefax: Norway GRUNDFOS Pumper A/S Strømsveien 344 Postboks 235, Leirdal N-1011 Oslo Tlf.: Telefax: Poland GRUNDFOS Pompy Sp. z o.o. ul. Klonowa 23 Baranowo k. Poznania PL Przeźmierowo Tel: (+48-61) Fax: (+48-61) Portugal Bombas GRUNDFOS Portugal, S.A. Rua Calvet de Magalhães, 241 Apartado 1079 P Paço de Arcos Tel.: Telefax: România GRUNDFOS Pompe România SRL Bd. Biruintei, nr 103 Pantelimon county Ilfov Phone: Telefax: romania@grundfos.ro Russia ООО Грундфос Россия, Москва, ул. Школьная 39 Тел. (+7) , Факс (+7) , grundfos.moscow@grundfos. com Serbia GRUNDFOS Predstavništvo Beograd Dr. Milutina Ivkovića 2a/29 YU Beograd Phone: / Telefax: Singapore GRUNDFOS (Singapore) Pte. Ltd. 24 Tuas West Road Jurong Town Singapore Phone: Telefax: Slovenia GRUNDFOS d.o.o. Šlandrova 8b, SI-1231 Ljubljana-Črnuče Phone: Telefax: slovenia@grundfos.si South Africa Corner Mountjoy and George Allen Roads Wilbart Ext. 2 Bedfordview 2008 Phone: (+27) Fax: (+27) lsmart@grundfos.com Spain Bombas GRUNDFOS España S.A. Camino de la Fuentecilla, s/n E Algete (Madrid) Tel.: Telefax: Sweden GRUNDFOS AB Box 333 (Lunnagårdsgatan 6) Mölndal Tel.: +46(0) Telefax: +46(0) Switzerland GRUNDFOS Pumpen AG Bruggacherstrasse 10 CH-8117 Fällanden/ZH Tel.: Telefax: Taiwan GRUNDFOS Pumps (Taiwan) Ltd. 7 Floor, 219 Min-Chuan Road Taichung, Taiwan, R.O.C. Phone: Telefax: Thailand GRUNDFOS (Thailand) Ltd. 92 Chaloem Phrakiat Rama 9 Road, Dokmai, Pravej, Bangkok Phone: Telefax: Turkey GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Gebze Organize Sanayi Bölgesi Ihsan dede Caddesi, 2. yol 200. Sokak No Gebze/ Kocaeli Phone: Telefax: satis@grundfos.com Ukraine ТОВ ГРУНДФОС УКРАЇНА Київ, Вул. Московська 8б, Тел.:( ) Фах.: ( ) ukraine@grundfos.com United Arab Emirates GRUNDFOS Gulf Distribution P.O. Box Jebel Ali Free Zone Dubai Phone: Telefax: United Kingdom GRUNDFOS Pumps Ltd. Grovebury Road Leighton Buzzard/Beds. LU7 8TL Phone: Telefax: U.S.A. GRUNDFOS Pumps Corporation West 118th Terrace Olathe, Kansas Phone: Telefax: Usbekistan Представительство ГРУНДФОС в Ташкенте Ташкент ул.усмана Носира 1-й тупик 5 Телефон: (3712) Факс: (3712) Addresses revised

9 Being responsible is our foundation Thinking ahead makes it possible Innovation is the essence The name Grundfos, the Grundfos logo, and the payoff Be Think Innovate are registrated trademarks owned by Grundfos Management A/S or Grundfos A/S, Denmark. All rights reserved worldwide.
