1 GRUNDFOS OHJEET Grundfos GO Remote Grundfos MI 202, MI 204 and MI 301 Asennus- ja käyttöohjeet

2 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet Alkuperäisen englanninkielisen version käännös. SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 3 2. Radiotaajuus EU 4 3. Määritelmät ja lyhenteet 5 4. Tuotteen esittely MI 202 ja MI MI Tuetut laitteet Tuetut Grundfos-tuotteet Yhteyden muodostus Grundfos-tuotteeseen Radio - Luettelo Radio - Yhdistä IR - Yhdistä Kaukosäätimen yhteyssignaali PDF-raportin luominen Ohje Kunnossapito Puhdistus Akku Ohjelman asennus ja päivitys Vianetsintä Grundfos GO -sovellus Apple ios -laitteessa Tiedonsiirto MI 202 ja MI MI Tekniset tiedot Hävittäminen 33 2

3 Varoitus Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Suomi (FI) 1. Tässä julkaisussa käytettävät symbolit Varoitus Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Huomio Huomaa Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. 2. Radiotaajuus Huomaa Tuotetta on käytettävä näissä asennus- ja käyttöohjeissa kuvatulla tavalla eikä sitä saa asentaa samaan paikkaan muun antennin tai lähettimen kanssa tai käyttää yhdessä niiden kanssa. Varoitus Älä käytä tuotetta lääketieteellisten laitteiden lähellä. Tämä koskee myös henkilökohtaisia laitteita, kuten kuulolaitteita ja sydämentahdistimia. 3

4 Suomi (FI) 2.1 EU Grundfos MI 202 ja MI luokan 1 laite Tämän laitteen radio-osa on luokan 1 laite ja sitä voidaan käyttää rajoituksetta kaikissa EU:n jäsenvaltioissa. Käyttötarkoitus Tämä tuote on tarkoitettu Grundfos-tuotteiden kauko-ohjaukseen. Grundfos MI luokan 2 laite BE BG CZ DK DE EE IE EL ES FR IT CY LV LT LU HU MT NL AT PL PT RO SI SL FI SE UK IS LI NO CH Tämän laitteen radio-osa on luokan 2 laite ja sen käyttöä on rajoitettu EU:n jäsenmaissa. Tämän tuotteen radio-osaa voidaan käyttää rajoituksetta EU:n alueella sisätiloissa, mutta sitä ei saa toistaiseksi käyttää Ranskassa ulkona kaikilla radiotaajuuksilla. Käyttötarkoitus Tämä tuote on tarkoitettu Grundfos-tuotteiden kauko-ohjaukseen. 4

5 3. Määritelmät ja lyhenteet Kuvaus IR Infrapuna SAR Ominaisabsorptio BT Bluetooth Radio Radioyhteys Suomi (FI) 5

6 Suomi (FI) 4. Tuotteen esittely Grundfos GO -sovelluksella voidaan muodostaa langaton yhteys Grundfosin tuotteisiin. Ohjelma on saatavana Applen App Storesta ja Google Play -kaupasta. Grundfos GO -sovellus on tarkoitettu käytettäväksi seuraavien MI-laitteiden (mobile interface, mobiilikäyttöliittymä) kanssa: Grundfos MI 202 Grundfos MI 204 Grundfos MI 301. Mobiilikäyttöliittymät ovat moduuleita, joissa on sisäinen infrapuna- tai radioyhteys. Huomaa Grundfos-tuotteen on tuettava joko infrapuna- tai radioyhteyttä. Katso kohta 4.4 Tuetut Grundfos-tuotteet. 6

7 4.1 MI 202 ja MI 204 MI 202 ja MI 204 ovat Apple-laitteiden lisämoduuleja. Valitse MI 202 -moduuli Apple ipod touch 4-, iphone 4- ja 4S-versioille. Valitse MI 204 -moduuli Apple-tuotteille, joissa on Lightning-liitin, esim. iphone 5 ja iphone 6. Suomi (FI) Huomaa "Made for ipod, iphone" tarkoittaa, että elektroninen lisälaite on suunniteltu erityisesti ipodiin tai iphoneen liitettäväksi ja että laitteen kehittäjä vakuuttaa sen täyttävän Applen toiminnalliset vaatimukset. Apple ei vastaa tämän laitteen toiminnasta tai sen turvallisuus- ja viranomaisvaatimusten mukaisuudesta. Huomaa, että tämän lisälaitteen käyttö ipodissa saattaa vaikuttaa langattoman yhteyden toimintaan. Toimintaohjeet Kytke MI 202/204 varovasti Apple-laitteen liittimeen. Liitä MI 202/204 oikeassa kulmassa ja varmista, että se kiinnittyy kunnolla Apple-laitteeseen. Kun laitetta ei käytetä, MI 202/204 on helppo irrottaa Apple-laitteesta varovasti vetämällä. Toimitussisältö Grundfos MI 202/204 pikaopas latauskaapeli. MI 202 MI 204 TM TM Kuva 1 MI 202 ja MI 204 7

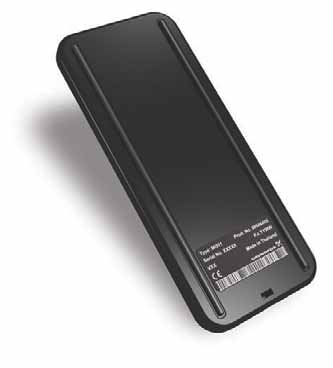

8 Suomi (FI) 4.2 MI 301 MI 301 -moduulista voidaan muodostaa yhteys Android- tai ios-älylaitteeseen Bluetoothilla. MI 301:ssä on ladattava Li-ion-akku, joka on ladattava erikseen. Huomaa "Made for ipod, iphone" tarkoittaa, että elektroninen lisälaite on suunniteltu erityisesti ipodiin tai iphoneen liitettäväksi ja että laitteen kehittäjä vakuuttaa sen täyttävän Applen toiminnalliset vaatimukset. Apple ei vastaa tämän laitteen toiminnasta tai sen turvallisuus- ja viranomaisvaatimusten mukaisuudesta. Huomaa, että tämän lisälaitteen käyttö ipodissa saattaa vaikuttaa langattoman yhteyden toimintaan. Toimitussisältö Grundfos MI 301 akkulaturi (lisävaruste) pikaopas. TM Kuva 2 MI 301 8

9 Bluetooth-yhteys MI 301:stä ja Android- tai ios-älylaitteesta muodostetaan laitepari Bluetooth-yhteydellä. Muodosta laitepari seuraavien ohjeiden mukaan. Huomaa Jotkin älylaitteet saattavat pyytää PIN-koodin, kun yhteys MI 301:een muodostetaan. Ohita pyyntö, sillä koodia ei tarvita Android-älylaitteet 1. Varmista, että Android-älylaite ja MI 301 ovat täyteen ladattuja ja enintään yhden metrin päässä toisistaan. 2. Kytke MI 301 päälle virtapainikkeesta. Merkkivalo vilkkuu viiden sekunnin välein, mikä tarkoittaa, että MI 301 on ladattu ja valmis. 3. Käynnistä Grundfos GO -sovellus älylaitteessa. Paina [Luettelo] tai [Yhdistä]. Älylaite muodostaa Bluetooth-yhteyden automaattisesti ja pyytää muodostamaan laiteparin MI 301:n kanssa. Muodosta laitepari painamalla [OK]. Suomi (FI) Huomaa [Luettelo]-kohdan painamisen jälkeen näytöllä saattaa näkyä "Grundfos MI 301 ei ole liitetty" -ilmoitus. Laiteparin muodostus alkaa muutaman sekunnin kuluessa ja ilmoitus poistuu näkyvistä automaattisesti. 4. Kun valittua MI 301 -laitetta käytetään seuraavan kerran Android-laitteen kanssa, laitteet yhdistetään toisiinsa automaattisesti, kun sovellus on käynnissä, MI 301 on päällä ja se on Bluetoothin kantamassa. Laitepari voidaan muodostaa myös päävalikon kautta. Valitse "Asetukset" > "Etäkäyttö" > "Yhdistä MI:n kanssa". 9

10 Suomi (FI) ios-älylaitteet 1. Varmista, että älylaite ja MI 301 ovat täyteen ladattuja ja enintään yhden metrin päässä toisistaan. 2. Kytke MI 301 päälle virtapainikkeesta. Merkkivalo vilkkuu viiden sekunnin välein, mikä tarkoittaa, että MI 301 on ladattu ja valmis. 3. Ota Bluetooth käyttöön Apple-laitteessa. Etsi MI 301 laiteluettelosta ja muodosta laitepari. 4. Käynnistä Grundfos GO -sovellus älylaitteessa. Näytön alareunassa näkyy "Mobiililiittymä yhdistetty" -ilmoitus. Vihreä merkkivalo osoittaa MI 301:n tilan. Merkkivalo Vilkkuu viiden sekunnin välein.... Vilkkuu sekunnin välein.... Palaa jatkuvasti Kuvaus MI 301 on päällä ja valmis käyttöön. Akku on ladattava. Akku latautuu. 10

11 4.3 Tuetut laitteet Huomaa Grundfos GO tukee alla lueteltuja testattuja älylaitteita. Merkki Malli MI 202 MI 204 MI 301 Apple Asus Google HTC Motorola Samsung Sony ipod touch 4G ipod touch 5G iphone 4, 4S iphone 5, 5S, 5C iphone 6, 6 Plus ipad, ipad Mini Nexus 7 Transformer TF101 Transformer TF300 Galaxy Nexus Nexus 4 Nexus 10 Desire S One S Sensation Xoom2 Moto X (XT1053) Galaxy S II Galaxy S III Galaxy tab 2 7,0 Xperia Arc Xperia Arc S Xperia Tipo Xperia V Suomi (FI) Huomautus: Samankaltaiset Android- ja ios-pohjaiset laitteet saattavat toimia yhtä hyvin, mutta Grundfos ei ole testannut toimintaa. 11

12 Suomi (FI) 4.4 Tuetut Grundfos-tuotteet Tarkasta oikea yhteystapa alla olevasta luettelosta ja tutustu yhteyden muodostukseen kohdissa 5.1 Radio - Luettelo, 5.2 Radio - Yhdistä tai 5.3 IR - Yhdistä. Tiedonsiirto Tuote Infrapuna (IR) Radio MAGNA3-kiertovesipumppu UPE- ja MAGNA-kiertovesipumput Monijaksoiset CME-, CHIE-, MTRE-pumput * Monijaksoiset CRE-, CRNE-, CRIE-pumput * Yksijaksoinen TPE-pumppu * Yksijaksoiset NBE-, NKE-pumput * MP 204 -moottorinsuoja Grundfos Hydro Multi-E -paineenkorotusjärjestelmä * Grundfos AUTO ADAPT -jätevesijärjestelmä ** IO 351 -moduuli CU 3 -moottorinsuoja CU 300-, 301-ohjauslaitteet CIU 273 SQFlex Jätevesijärjestelmän CU 362 -ohjauslaite ** * Vain MGE-moottorit, malli H tai uudempi. ** Vain yhdessä CIM 060 -lisämoduulin kanssa. 12

13 5. Yhteyden muodostus Grundfos-tuotteeseen Yhteys Grundfos-tuotteeseen muodostetaan "Etäkäyttö"-valikon "Yhdistä"-kohdasta. Suomi (FI) TM Kuva 3 Yhteyden muodostus Grundfos-tuotteeseen Toimenpide Nro Lisätietoja Tarkista, että yhteys mobiilikäyttöliittymään on muodostettu. Valitse haluamasi yhteystapa: Radio - Luettelo: Etsi kantaman alueella olevia Grundfos-laitteita, joiden radioyhteys on päällä. Radio - Yhdistä: Muodosta radioyhteys suoraan valittuun Grundfos-tuotteeseen. IR - Yhdistä: Muodosta infrapunayhteys suoraan valittuun Grundfos-tuotteeseen Vianetsintä Radio - Luettelo Radio - Yhdistä IR - Yhdistä 13

14 Suomi (FI) Toimenpide Nro Lisätietoja Avaa tai sulje valikko painamalla tai pyyhkäisemällä. Avaa ohjeet näytölle painamalla [Ohje] PDF-raportin luominen 5.1 Radio - Luettelo Kohdista "Radio - Yhdistä"- ja "Radio - Luettelo" voidaan muodostaa radioyhteys Grundfos GO -sovelluksen ja Grundfos-tuotteen välille. Katso myös kohta 5.2 Radio - Yhdistä. Tarkista tuetut Grundfos-tuotteet kohdasta 4.4 Tuetut Grundfos-tuotteet. "Radio - Luettelo" -kohdasta löytyvät hankalissa paikoissa sijaitsevat tuotteet. Valikosta on myös helppo tarkastaa laitteiden tila. Grundfos-tuotteen lukitus on poistettava, kun siihen muodostetaan yhteys ensimmäisen kerran. Lukkokuvake ilmaisee, onko tuote lukittu vai avattu. Grundfos-tuote on lukittu. Grundfos-tuote ei ole lukittu. Avaa tuotteen lukitus ja muodosta yhteys seuraavasti: Vaihe Kuvaus Näyttö 1 Paina [Luettelo]. 14

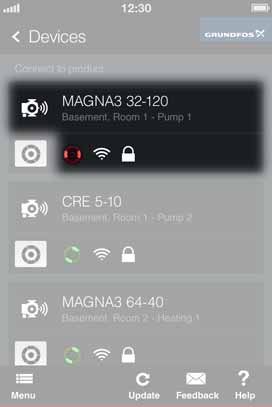

15 Vaihe Kuvaus Näyttö Suomi (FI) 2 Kaikki radioyhteyden kantaman sisällä olevat tuotteet näkyvät luettelossa. Kaikkien tuotteiden etsiminen voi kestää hetken aikaa. 3 Luettelossa näkyvät tuotteen nimi, pumpun tila, signaalin voimakkuus ja tuotteen lukituksen tila. 4 Varmista oikean tuotteen valinta vilkkumiskomennolla. Kun painat painiketta, tuotteen merkkivalo alkaa vilkkua. Katso kohta 5.4 Kaukosäätimen yhteyssignaali. Pysäytä vilkkuminen painamalla painiketta uudelleen. 15

16 Suomi (FI) Vaihe Kuvaus Näyttö 5 Muodosta yhteys tuotteeseen painamalla tuotenimeä. 6 Jos tuote on lukittu, paina [OK] tai tuotteen vastaavaa yhteyspainiketta. 7 Yhteys on muodostettu, ja tuotteen paneeli näkyy Grundfos GO -sovelluksessa. 16

17 Vaihe Kuvaus Näyttö Suomi (FI) 8 Poistu tuotteesta painamalla [Katkaise] ja muodosta yhteys toiseen tuotteeseen. 17

18 Suomi (FI) 5.2 Radio - Yhdistä Kohdista "Radio - Yhdistä"- ja "Radio - Luettelo" voidaan muodostaa radioyhteys Grundfos GO -sovelluksen ja Grundfos-tuotteen välille. Katso myös kohta 5.1 Radio - Luettelo. Tarkista radioyhteyttä tukevat Grundfos-tuotteet kohdasta 4.4 Tuetut Grundfos-tuotteet. "Radio - Yhdistä" -kohdasta voit muodostaa yhteyden nopeasti suoraan haluamaasi tuotteeseen. Muodosta yhteys seuraavasti: Vaihe Kuvaus Näyttö 1 Paina "Radio"-kohdan vieressä [Yhdistä]. 2 Grundfos Eyen keskimmäinen merkkivalo vilkkuu kaikissa kantaman alueella olevissa tuetuissa tuotteissa. Paina [OK] tai sen tuotteen yhteyspainiketta, johon haluat muodostaa yhteyden. 18

19 Vaihe Kuvaus Näyttö Suomi (FI) 3 Yhteys on muodostettu, ja tuotteen paneeli näkyy Grundfos GO -sovelluksessa. 4 Poistu tuotteesta painamalla [Katkaise] ja muodosta yhteys toiseen tuotteeseen. 19

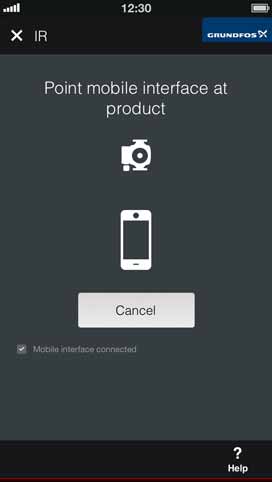

20 Suomi (FI) 5.3 IR - Yhdistä "IR - Yhdistä" -kohdasta voidaan muodostaa infrapunayhteys Grundfos-tuotteeseen. Vaihe Kuvaus Näyttö 1 Kun käytät Grundfos GO -sovellusta MI 202:n tai MI 204:n kanssa, käännä MI-laitetta 180 astetta ja osoita tuotetta donglella. 2 Paina "IR"-kohdan vieressä [Yhdistä]. 3 MI-laite muodostaa infrapunayhteyden Grundfos-tuotteeseen. 20

21 Vaihe Kuvaus Näyttö Suomi (FI) 4 Tietoja ladataan. Pidä MI-laitetta paikoillaan, kunnes kaikki tiedot on luettu. Tuotteen merkkivalo vilkkuu, kun infrapunayhteys on käytössä. 5 Yhteys on muodostettu, ja tuotteen paneeli näkyy Grundfos GO -sovelluksessa. Katso kohta 5.4 Kaukosäätimen yhteyssignaali. 6 Poistu tuotteesta painamalla [Katkaise] ja muodosta yhteys toiseen tuotteeseen. 21

22 Suomi (FI) 5.4 Kaukosäätimen yhteyssignaali Grundfos Eyen keskimmäinen merkkivalo ilmaisee Grundfos GO -sovellukseen muodostetun yhteyden. Katso kuva 4, nro 1. TM Kuva 4 Grundfos Eye Seuraavassa taulukossa kuvataan keskimmäisen merkkivalon toiminta. Tilanne Vilkkuu Paina Yhteydessä Kuvaus Kyseinen tuote näkyy korostettuna Grundfos GO:n näytöllä. Korostetun pumpun sijainti näkyy nopeasti vilkkuvasta keskimmäisestä merkkivalosta. Kyseinen tuote on valittuna/auki Grundfos GO:n valikossa. Tuotteen "Paina"-signaali pyytää käyttäjää valitsemaan tuotteen/sallimaan tuotteen tiedonsiirron Grundfos GO:n kanssa. Merkkivalo vilkkuu jatkuvasti, kunnes ponnahdusikkunassa pyydetään painamaan [OK] ja sallimaan tiedonsiirto Grundfos GO:n kanssa. Merkkivalo ilmoittaa, että pumppu on yhteydessä Grundfos GO -sovellukseen. Merkkivalo palaa niin kauan kuin tuote on valittuna Grundfos GO -sovelluksessa. Keskimmäisen merkkivalon signaali Neljä nopeaa välähdystä ja sekunnin tauko ilmaisevat pumpun sijainnin. Vilkkuu jatkuvasti 50 % syklillä. Merkkivalo palaa jatkuvasti. 22

23 5.5 PDF-raportin luominen Voit luoda kattavan PDF-raportin tuotteen tilasta tietyllä ajanjaksolla ja lähettää raportin sähköpostitse. Vaihe Kuvaus Näyttö Suomi (FI) Apple-laite: Paina tuotteen paneelin alareunassa [Raportit]. 1 Android-laite: Paina tuotteen paneelissa laitteen valikkopainiketta ja valitse "Uusi raportti". 23

24 Suomi (FI) Vaihe Kuvaus Näyttö 2 Seuraa näytöllä näkyviä ohjeita ja paina ">", kunnes raportti on luotu. Raporttiin voi lisätä omia muistiinpanoja ja kuvia. 3 Voit lähettää raportin sähköpostitse tai tulostaa sen paikallisella tulostimella painamalla [Vienti].* * Tulostus on käytettävissä vain Apple-laitteilla ja tulostimilla, joissa on Apple AirPrint -tuki. Sähköpostiosoitteen on oltava lisättynä laitteeseen, jotta raportti voidaan lähettää sähköpostitse. Raportti tallennetaan automaattisesti Grundfos GO -sovellukseen. Se löytyy Grundfos GO:n päävalikosta: valitse "Etäkäyttö"-kohdassa "Selaa raportteja". 24

25 5.6 Ohje Joihinkin kuvakkeisiin ja painikkeisiin on saatavana ohjeteksti. Paina tätä kuvaketta näytön alareunassa. Suomi (FI) Kun painat tätä kuvaketta, kaikki ohjeilla varustetut kohteet korostetaan ja niissä on kysymysmerkki. Kuvaus avataan painamalla kysymysmerkkiä. Sulje kuvaus painamalla [OK]. Sulje ohje painamalla näytön oikeassa alanurkassa [X]. 25

26 Suomi (FI) 6. Kunnossapito 6.1 Puhdistus Puhdista Grundfos GO kuivalla, pehmeällä liinalla. 6.2 Akku MI 301 -moduulin ladattava Li-ion-akku täyttää akkudirektiivin (2006/66/EY) vaatimukset. Se ei sisällä elohopeaa, lyijyä tai kadmiumia. Virransäästö, MI 202 ja MI 204 Suosittelemme, että katkaiset laitteesta virran, kun et käytä sitä. Se pidentää akun käyttöikää. Kytke Apple-laite pois päältä painamalla virtapainiketta usean sekunnin ajan ja liu'uttamalla sitten palkkia näytöllä. Kytke laite päälle painamalla virtapainiketta, kunnes Apple-logo tulee näkyviin. Virransäästö, MI 301 MI 301 kytkeytyy automaattisesti pois päältä, kun sitä ei käytetä 120 sekuntiin. Voit katkaista virran myös painamalla virtapainiketta viisi sekuntia ja vapauttamalla sen. Kytke laite päälle painamalla virtapainiketta Lataaminen MI 202 ja MI 204 Tuotteiden käyttövirta saadaan Apple-laitteesta. Apple-laite voidaan ladata micro USB -liitännällä MI 202/204:n kautta. MI 301 Tuotteen akun voi ladata uudelleen. Kun akku on ladattava, MI 301:n merkkivalo vilkkuu sekunnin välein. Laite ladataan micro USB -kaapelin ja laturin avulla. Akun lataus täyteen kestää neljä tuntia. Merkkivalo palaa latauksen aikana. 26

27 6.3 Ohjelman asennus ja päivitys Kun Grundfos GO on asennettu älylaitteeseen, saat ilmoituksen, kun ohjelmapäivityksiä on saatavana joko Apple App Storesta tai Google Play -kaupasta. Apple App Store Apple ios -laitteille tarkoitettu Grundfos GO -sovellus voidaan ladata tai päivittää Apple App Storesta veloituksetta. Avaa Apple App Store. Etsi hakusanalla "Grundfos GO". Suomi (FI) Google Play Grundfos GO -sovellus voidaan ladata tai päivittää Google Play -kaupasta veloituksetta. Avaa Google Play: Etsi hakusanalla "Grundfos GO". 27

28 Suomi (FI) 7. Vianetsintä 7.1 Grundfos GO -sovellus Apple ios -laitteessa Sovellus ei käynnisty, kun painat kuvaketta. Sovellus pysähtyy. Sovellus sulkeutuu varoittamatta. Sovellus on käynnistettävä uudelleen. Sovellusta ei löydy laitteestani. Sovellus on asennettava. Sulje sovellus. Tarkista käynnissä olevat sovellukset painamalla kotipainiketta nopeasti kaksi kertaa. ios 6 ja aikaisemmat versiot: Paina mitä tahansa palkin kuvaketta pitkään, kunnes kuvakkeissa näkyy pieni punainen miinusmerkki. Sulje sovellus painamalla Grundfos GO -sovelluksen punaista miinusmerkkiä. Avaa sovellus uudestaan valitsemalla kuvake. ios 7 ja uudemmat versiot: Pyyhkäise Grundfos GO -sovelluksen esikatseluikkuna ylöspäin pois näkyvistä. Avaa sovellus uudestaan valitsemalla kuvake. Siirry Applen App Storeen ja lataa Grundfos GO -sovellus veloituksetta. Etsi hakusanalla "Grundfos GO". 28

29 7.2 Tiedonsiirto Laite ei muodosta infrapunayhteyttä. Tuote on liian kaukana. Mene lähemmäksi tuotetta. Väärä lähetyskulma. Oikea lähetyskulma on ± 12. MI 301 -donglen akku on lähes tyhjä. Huono yhteys infrapunadongleen. Lataa MI 301. Lähes tyhjä akku heikentää Bluetooth-yhteyden laatua. Irrota MI 202/204 ja kiinnitä se uudelleen ipodiin/iphoneen. MI 301: Varmista, että Bluetooth on kytketty päälle ja MI 301 yhdistetty älylaitteeseen. Sovellus on käynnistettävä uudelleen. Sovellusongelma. Noudata kohdan 7.1 Grundfos GO -sovellus Apple ios -laitteessa ohjeita. Pumpussa ei ole infrapunayhteyttä. Katso kohta 4.4 Tuetut Grundfos-tuotteet. Laite ei muodosta radioyhteyttä. Tuote on liian kaukana. Mene lähemmäksi tuotetta, jos mahdollista. Sovellusongelma. Tuotteessa ei ole radioyhteyttä. Sovellus on käynnistettävä uudelleen. Noudata kohdan 7.1 Grundfos GO -sovellus Apple ios -laitteessa ohjeita. Katso kohta 4.4 Tuetut Grundfos-tuotteet. Jos Grundfos-tuote tukee infrapunayhteyttä, katso kohta 5.1 Radio - Luettelo. Suomi (FI) 29

30 Suomi (FI) 7.3 MI 202 ja MI 204 Apple-laite ei käynnisty, kun painat virtapainiketta muutaman sekunnin ajan. Akku on lähes tyhjä. Lataa akkua 2-4 tuntia. Apple-laite on viallinen. Ota yhteys Applen asiakaspalveluun. Käynnistyksen jälkeen Grundfos GO -sovelluksessa näkyy "Mobiililiitt. yhteys katkaistu" -ilmoitus. MI 202/204 ei ole liitetty oikein. MI 202/204 on viallinen. Irrota MI 202/204 Apple-laitteesta ja liitä se uudelleen. Varmista, että se on kunnolla kiinni. Jos käytät Apple-laitteen koteloa, irrota kotelo ensin. Ota yhteys paikalliseen Grundfos-edustajaan. Irrota Grundfos MI 202/204 ja liitä se ios-vika uudelleen. Grundfos GO -sovellus ei käynnisty. Apple-laitteessa on käynnissä liian monta muuta sovellusta. Kytke Apple-laite pois päältä painamalla virtapainiketta usean sekunnin ajan, kunnes virrankatkaisun liukusäädin tulee näkyviin. Katkaise laitteen virta liukusäätimellä. Kytke virta uudelleen päälle painamalla virtakytkintä muutaman sekunnin ajan, kunnes Apple-logo tulee näkyviin. 30

31 7.4 MI 301 Älylaitteen ja MI 301:n välinen yhteys katkeaa. Näytöllä lukee "Mobiililiitt. yhteys katkaistu". Laite on Bluetooth-kantaman ulkopuolella. Siirrä älylaite lähemmäksi MI 301:tä. Jos ongelma ei poistu, laitepari on ehkä muodostettava uudelleen "GO-asetukset"-valikossa. Lataa akkua 2-4 tuntia. Lähes tyhjä akku Akku on lähes tyhjä. heikentää Bluetooth-yhteyden laatua. MI 301 ei näy luettelossa, kun MI 301 -laitteita haetaan Bluetooth-yhteydellä. Laite on Bluetooth-kantaman Siirrä älylaite lähemmäksi MI 301:tä. ulkopuolella. Akku on lähes tyhjä. Lataa akkua 2-4 tuntia. Käynnistä MI 301 virtapainikkeesta. MI 301 ei ole päällä. Merkkivalo vilkkuu viiden sekunnin välein. Suomi (FI) 31

32 Suomi (FI) 8. Tekniset tiedot Yleiset tiedot Infrapunayhteys (IR) Lähetyskulma ± 12 Kantama Vähintään 2 metriä Radioyhteys Kaista IEEE , ,5 MHz Kantama Jopa 30 metriä esteettömässä ympäristössä (ei kulmarajoituksia) Toiminta-aika (kulutus 30 ma, akku 100 %) Vähintään 8 tuntia Ympäristö Suhteellinen ilmankosteus Enintään 95 % Käyttölämpötila Varastointilämpötila -10 C C -4 F F -20 C C -4 F F Grundfos MI 202/204 Jännitesyöttö Virrankulutus Kotelointiluokka Apple-älylaitteen kautta Enintään 30 ma IP40 Grundfos MI 301 Jännitesyöttö Virrankulutus Latausaika Kotelointiluokka Li-ion-akku 3,7 V, 560 mah, 2,1 Wh Enintään 30 ma 4 tuntia IP40 32

33 9. Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Käytöstä poistettu akku on toimitettava keräyspisteeseen kansallisten määräysten mukaisesti. Epäselvissä tilanteissa ota yhteys paikalliseen Grundfos-edustajaan. MI 301 Suomi (FI) Tätä tuotetta ei saa hävittää sekajätteen mukana, vaan se on toimitettava asianmukaiseen keräykseen. Oikeus muutoksiin pidätetään. 33

34 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus 1 ANATEL - National Telecommunications Agency (Brazil) Este equipamento opera em caráter secundário, isto é, não tem direito à proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário. MI 202 / MI 204 MI 301 TM TM TM TM (01) (01)
