8 Suomi (FI) Suomi (FI) Asennus- ja käyttöohjeet Alkuperäisen englanninkielisen version käännös. SISÄLLYSLUETTELO Sivu 1. Tässä julkaisussa käytettävät symbolit 8 2. Yleistietoja Käyttökohteet Pumpattavat nesteet Käyttöolosuhteet Pakkassuojaus Lämpöeristysvaipat Takaiskuventtiili Tyyppikilpi Radioyhteys Työkalut Mekaaninen asennus Pumpun nostaminen Pumpun asennus Ohjauskotelon asennus, pistokeliitäntäversiot Sijoitus Ohjauskotelon asennot Moottoriosan asento Ohjauskotelon asennon muuttaminen Sähköasennus Verkkojännite Sähköliitäntä, liittimillä kytketyt versiot Sähköliitäntä, pistokkeella kytketyt versiot Kytkentäkaavio Liitäntä ulkoisiin säätimiin Tulo-/lähtöliitännät Asetusten prioriteetti Käyttöönotto Asetukset Asetusten yhteenveto Valikon sisältö Ohjauspaneeli Valikkorakenne "Home"-valikko "Tila"-valikko "Asetukset"-valikko Asetuspiste Käyttömuoto Säätömuoto FLOWLIMIT Automaattinen yöpudotus Relelähdöt Säätötapojen asetusarvot Asetuspisteen vaikutus Väylätietoliikenne Yleiset asetukset "Assist"-valikko Pumpun asetusapuri Päivän ja kellonajan asetus Monipumppuasetus Asetus, analoginen tulo Säätömuodon kuvaus Vikatietojen apuri Langaton GENIair Monipumpputoiminto Säätötavan valinta Vianetsintä Grundfos Eye -tilailmaisin Kaukosäätimen yhteyssignaali Vianetsintä Paine-ero- ja lämpötila-anturi Anturin tekniset tiedot Anturin tila Lisävarusteet Grundfos GO Remote CIM-moduulit Vastalaipat Ulkoiset anturit Antureiden kaapeli Peitelaippa Ilmastointi- ja jäähdytysjärjestelmien eristyssarjat Tekniset tiedot Hävittäminen 47 Varoitus Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Varoitus Yli kahdeksanvuotiaat lapset tai henkilöt, joiden fyysinen, aisti- tai henkinen kapasiteetti on alentunut, tai joilla ei ole kokemusta ja tietoja tuotteen turvallisesta käytöstä, voivat käyttää tätä tuotetta valvotusti tai heidän turvallisuudestaan vastaavan henkilön ohjeiden mukaisesti. Lapset eivät saa leikkiä tällä tuotteella. Lapset eivät saa puhdistaa tai huoltaa tätä tuotetta ilman valvontaa. 1. Tässä julkaisussa käytettävät symbolit Huomio Varoitus Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Varoitus Ellei näitä ohjeita noudateta, seurauksena voi olla sähköisku, jolloin on olemassa vakavan henkilövahingon tai kuoleman vaara. Varoitus Tuotteen pinta voi olla kuuma ja saattaa aiheuttaa palovamman tai henkilövahingon. Varoitus Varo henkilövahinkoja aiheuttavia putoavia esineitä. Varoitus Vapautuva höyry voi aiheuttaa henkilövahinkoja. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. 8

9 2. Yleistietoja Suomi (FI) Grundfos MAGNA3 on täydellinen kiertovesipumppujen mallisto, jossa on integroitu säädin pumpun tehon sovittamiseksi järjestelmän todelliseen tarpeeseen. Monissa järjestelmissä tämä vähentää merkittävästi sähkönkulutusta, patterien termostaattiventtiilien ja vastaavien osien virtausääniä sekä parantaa järjestelmän säädettävyyttä. Haluttu nostokorkeus voidaan asettaa pumpun ohjauspaneelista. 2.1 Käyttökohteet Grundfos MAGNA3 on suunniteltu nesteiden kierrättämiseen seuraavissa järjestelmissä: lämmitysjärjestelmät lämpimän käyttöveden kierto ilmastointi- ja jäähdytysjärjestelmät. Pumppua voidaan käyttää myös seuraavissa järjestelmissä: maalämpöpumppujärjestelmät aurinkolämpöjärjestelmät. Kuva 1 Pumpattavat nesteet (versio laippaliitännöillä) TM Pumpattavat nesteet Pumppu soveltuu ohutjuoksuisille, puhtaille ja räjähtämättömille nesteille, jotka eivät sisällä pumppua mekaanisesti tai kemiallisesti vaurioittavia kiinteitä hiukkasia tai kuituja. Lämmitysjärjestelmissä veden on täytettävä lämmitysjärjestelmien vedenlaatua koskevat standardit, esim. saksalainen standardi VDI Lämpimän käyttöveden kiertojärjestelmissä on suositeltavaa käyttää MAGNA3-pumppuja vain vedelle, jonka kovuus on alle noin 14 dh. Lämpimän käyttöveden järjestelmissä nesteen lämpötilasuositus on alle +65 C kalkkisaostumien riskin vähentämiseksi Glykoli Pumppua voidaan käyttää enintään 50-prosenttisten vesi-glykoliseosten pumppaamiseen. Esimerkki vesi-etyleeniglykolin seoksesta: Maksimiviskositeetti: 50 cst ~ 50 % vettä/50 % etyleeniglykolia, -10 C. Pumpussa on tehonrajoitustoiminto, joka estää ylikuormituksen. Glykoliseosten pumppaaminen vaikuttaa maksimikäyrään ja alentaa kapasiteettia, vesi-etyleeniglykoliseoksesta ja nesteen lämpötilasta riippuen. Etyleeniglykoliseoksen ominaisuuksien heikkenemisen estämiseksi vältä nesteen nimellislämpötilan ylittäviä lämpötiloja ja minimoi käyntiaika korkeissa lämpötiloissa. On tärkeää puhdistaa ja huuhdella järjestelmä ennen etyleeniglykoliseoksen lisäämistä. Korrosion tai kalkkisaostumien estämiseksi etyleeniglykoliseos on tarkastettava ja huollettava säännöllisesti. Jos toimitettua etyleeniglykolia joudutaan laimentamaan, noudata glykolitoimittajan ohjeita. Kuva 2 Max. 95 % RH IPX4D Pumpattavat nesteet (versio kierreliitännöillä) Pumppu voidaan kytkeä sähköverkkoon joko liittimillä tai pistokkeella. Nämä kytkentävaihtoehdot ovat käytettävissä sekä laippaliitännöillä että kierreliitännöillä varustetuissa versioissa. TM Lisäaineet, joiden tiheys ja/tai kinemaattinen viskositeetti on vettä korkeampi alentavat pumpun nesteosan kapasiteettia. Varoitus Älä käytä pumppua helposti syttyvien nesteiden, kuten dieselin ja bensiinin pumppaamiseen. Varoitus Älä käytä pumppua syövyttävien nesteiden, kuten happojen ja meriveden pumppaamiseen. 9

10 Suomi (FI) 2.3 Käyttöolosuhteet TM Lämpöeristysvaipat Lämpöeristysvaippoja on saatavana vain vakiopumppuihin. Pumpun ja putkiston lämmönhukkaa voidaan vähentää lämpöeristämällä pumppupesä ja putkisto. Katso kuva 4 ja 18. Lämmitysjärjestelmien pumppujen lämpöeristysvaipat toimitetaan pumpun mukana. Ilmastointi- ja jäähdytysjärjestelmien (-10 C asti) pumppujen lämpöeristysvaipat ovat lisävarusteita ja ne on tilattava erikseen. Katso kohta 17.7 Ilmastointi- ja jäähdytysjärjestelmien eristyssarjat. Lämpöeristysvaippojen asennus suurentaa pumpun ulkomittoja. Minimoi lämmönhukka pumppupesästä ja putkistosta. Lämmitysjärjestelmien pumput varustetaan tehtaalla lämpöeristysvaipoilla. Irrota lämpöeristysvaipat ennen pumpun asennusta. Kuva 3 Käyttöolosuhteet Nesteen lämpötila Katso kuva 3, nro 1. Jatkuvasti: -10 C C. Lämpimän käyttöveden järjestelmät: enintään +65 C Järjestelmäpaine Katso kuva 3, nro 2. Suurin sallittu käyttöpaine on merkitty pumpun tyyppikilpeen Koestuspaine Pumput kestävät koestuspaineita standardin EN mukaisesti. Ks. alla. PN 6: 7,2 baaria PN 10: 12 baaria PN 6/10: 12 baaria PN 16: 19,2 baaria. Normaalikäytössä pumppua ei saa käyttää tyyppikilvessä ilmoitettua korkeammilla paineilla. Korroosionestolisäaineita sisältävällä vedellä testatuissa pumpuissa on teipatut laipat, jotta testinestettä ei pääse vuotamaan pakkaukseen. Irrota teippi ennen pumpun asennusta. Painekoestus on suoritettu korroosionestolisäaineita sisältävällä vedellä +20 C lämpötilassa Ympäristölämpötila Katso kuva 3, nro 3. 0 C C. Ohjauskotelo on ilmajäähdytteinen. Siksi on tärkeää, ettei suurin sallittu ympäristölämpötila ylity käytön aikana. Kuljetuksen aikana: -40 C C Äänenpainetaso Katso kuva 3, nro 4. Pumpun äänenpainetaso on alle 43 db(a). Kuva 4 Lämpöeristysvaipat 2.6 Takaiskuventtiili Jos putkistoon on liitetty takaiskuventtiili (kuva 5), on varmistettava, että pumpun pienin lähtöpaine on aina suurempi kuin venttiiliin sulkeutumispaine. Tämä on erityisen tärkeää huomioida suhteellista painesäätöä käytettäessä (alennettu nostokorkeus pienillä virtauksilla). Ensimmäinen takaiskuventtiili on huomioitu pumpun asetuksissa, kun minimiasetuspiste on 1,0 metriä. Kuva 5 Takaiskuventtiili TM TM Pakkassuojaus Huomio Jos pumppua ei käytetä pakkaskauden aikana, se on suojattava jäätymiseltä vaurioiden estämiseksi. Lisäaineet, joiden tiheys ja/tai kinemaattinen viskositeetti on vettä korkeampi alentavat pumpun nesteosan kapasiteettia. 10

11 2.7 Tyyppikilpi 2.8 Radioyhteys Pumpun tyyppikilpi sisältää seuraavat tiedot: TM Tämän laitteen radio-osa on luokan 1 laite ja sitä voidaan käyttää rajoituksetta kaikissa EU:n jäsenvaltioissa. Käyttötarkoitus Tuotteessa on radio etäohjausta varten. Tuote voi kommunikoida Grundfos Go Remoten ja muiden samantyyppisten MAGNA3-pumppujen kanssa sisäänrakennetun radion avulla. 2.9 Työkalut Suomi (FI) Kuva 6 Esimerkki tyyppikilvestä 1.2 x x 3.5 TX Nro Kuvaus 1 Tuotteen nimi 2 Malli 3 Tuotantokoodi (vuosi ja viikko)* 4 Sarjanumero 5 Tuotenumero 6 Valmistusmaa 7 Kotelointiluokka 8 Energiatehokkuusindeksi (EEI) 9 Osa (EEI:n mukaisesti) 10 Lämpötilaluokka 11 Minimivirta [A] 12 Maksimivirta [A] 13 Minimiteho [W] 14 Maksimiteho [W] 15 Järjestelmän maksimipaine 16 Jännite [V] ja taajuus [Hz] 17 QR-koodi (Quick Response) 18 CE-merkki ja hyväksynnät 19 Valmistajan nimi ja osoite * Esimerkki tuotantokoodista: Pumppu on valmistettu viikolla 26, vuonna Kuva Suositeltavat työkalut Nro Työkalu Koko 1 Ruuvitaltta, suora kärki 1,2 x 8,0 mm 2 Ruuvitaltta, suora kärki 0,6 x 3,5 mm 3 Ruuvitaltta, torx-kärki TX20 4 Kuusiokoloavain 5,0 mm 5 Kiintolenkkiavain DN-koon mukaan 6 Sivuleikkuri 7 Putkipihdit Käytetään vain liittimillä varustettujen pumppujen kanssa TM TM Kuva 7 Pakkauksen tuotantokoodi (PC) 11

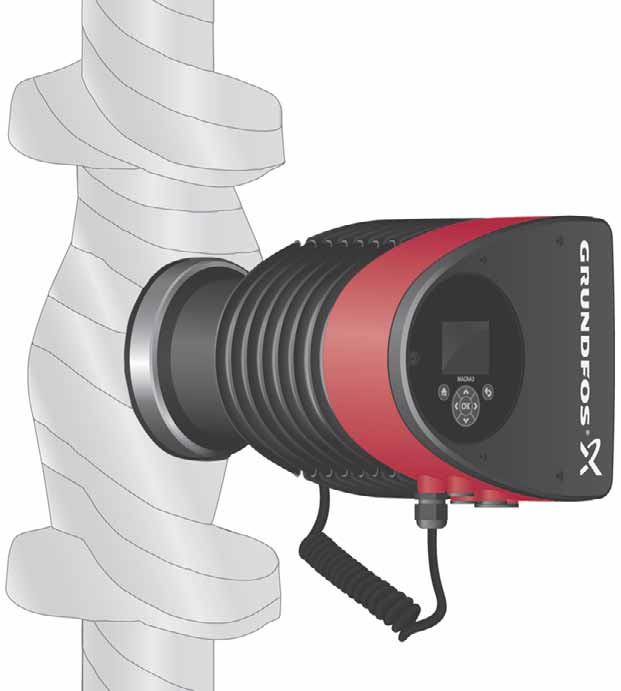

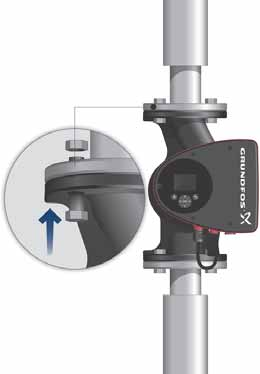

12 Suomi (FI) 3. Mekaaninen asennus 3.1 Pumpun nostaminen Varoitus Noudata paikallisia määräyksiä manuaalisen noston tai käsittelyn painorajoista. Nosta pumppua aina suoraan moottoriosasta tai jäähdytysrivoista. Katso kuva 9. Suuret pumput saattavat vaatia nostovälineiden käyttöä. Aseta nostoliinat kuten kuvassa Pumpun asennus MAGNA3 on suunniteltu sisäasennukseen. MAGNA3-pumppusarja sisältää sekä laippa- että kierreliitännällä varustettuja versiota. Nämä asennus- ja käyttöohjeet koskevat molempia versioita, mutta yleiskuvaukset viittaavat laipalliseen versioon. Jos versioiden välillä on eroa, kierreliitäntä selostetaan erikseen. Pumppu on asennettava siten, ettei putkisto kuormita sitä. Katso suurimmat sallitut voimat ja momentit putkiliitännöistä pumpun laippoihin tai kierreliittimiin sivulta 52. Pumppu voidaan kiinnittää suoraan putkistoon, edellyttäen että putkiston tuenta kestää pumpun painon. Kaksoispumput on valmisteltu asennettaviksi kiinnityslevyyn tai pohjalaattaan (pumppupesä M12-kierteellä). Varmista moottorin ja elektronisten osien asianmukainen jäähdytys seuraavasti: Sijoita pumppu siten, että jäähdytysilma pääsee kiertämään pumpun ympärillä. Ympäröivän ilman lämpötila ei saa ylittää +40 C. Vaihe Toimenpide Kuva TM Pumppupesässä olevat nuolet osoittavat nesteen virtaussuunnan pumpun läpi. Nesteen virtaussuunta voi olla vaaka- tai pystysuoraan ohjauskotelon asennon mukaan. TM TM Kuva 9 Huomio Pumpun oikea nostotapa Älä nosta moottoriosaa ohjauskotelosta (pumpun punainen alue). Katso kuva Sulje sulkuventtiilit ja varmista, että järjestelmä on paineeton pumpun asennuksen aikana. TM Kiinnitä pumppu tiivisteineen putkistoon. TM Kuva 10 Väärä pumpun nostotapa TM Asenna pultit ja mutterit. Käytä oikeankokoisia pultteja järjestelmäpaineen mukaisesti. Katso laippaliitännän pulttien suositeltavat kiristysmomentit sivulta 52. Kierreliitäntäversio: Kiristä liitosmutterit. TM TM

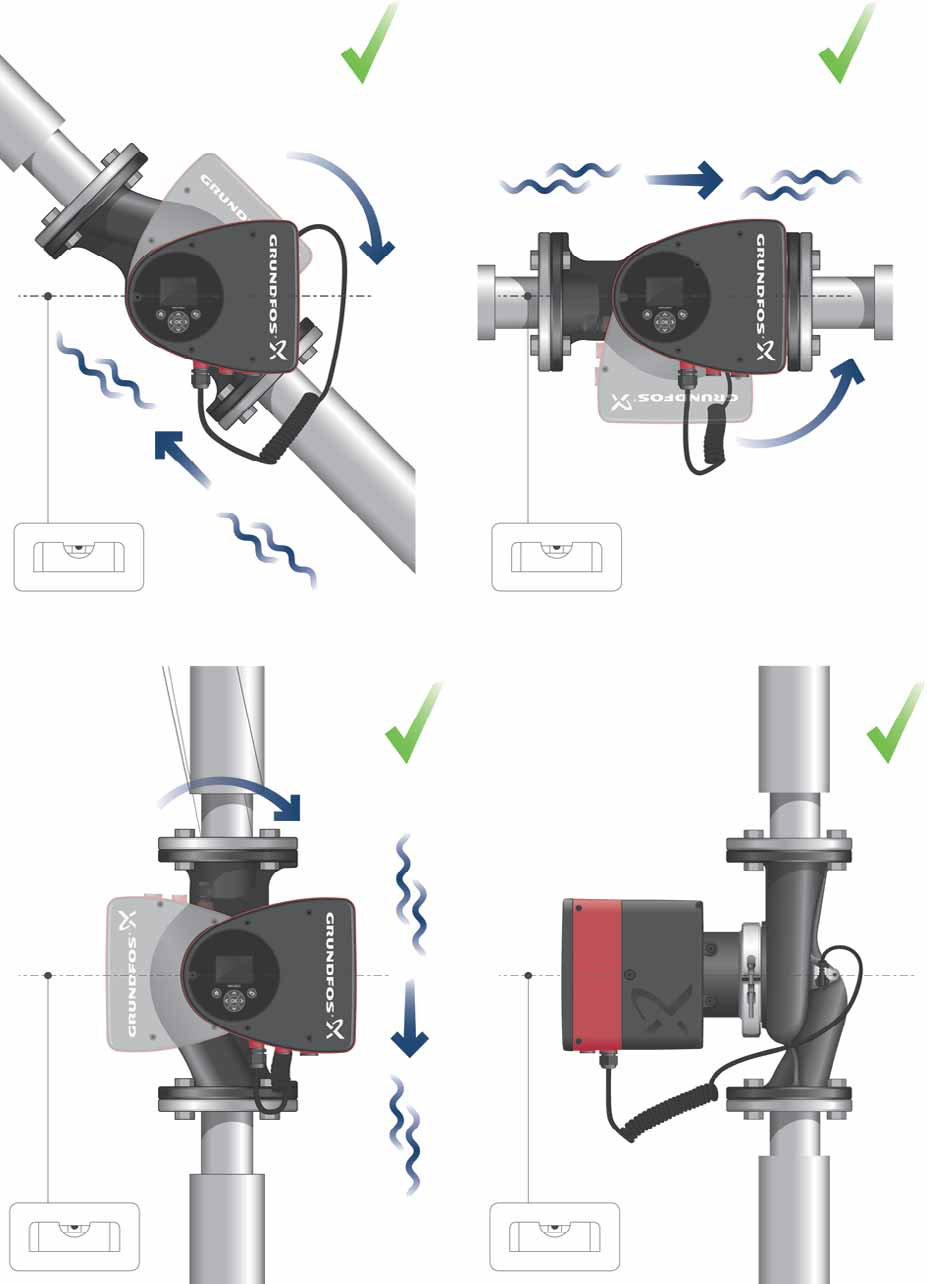

13 Huomio Vaakasuoraan putkeen asennettuihin kaksoispumppuihin on aina asennettava automaattinen ilmanpoistin (Rp 1/4) pumppupesän korkeimpaan kohtaan. Katso kuva Sijoitus Asenna pumppu aina moottorin akseli vaakasuoraan. Pumppu asennettuna oikein pystyputkeen. Katso kuva 13, A. Pumppu asennettuna oikein vaakaputkeen. Katso kuva 13, nro B. Älä asenna pumppua moottorin akseli pystysuoraan. Katso kuva 13, C ja D. Suomi (FI) A B Kuva 11 Automaattisella ilmanpoistimella varustettu kaksoispumppu 3.3 Ohjauskotelon asennus, pistokeliitäntäversiot Näissä versioissa ohjauskotelon on kiinnitetty pumppuun epäkeskeisellä kiinnitystapilla. Tappia käytetään vain huollon yhteydessä. Katso kuva 12. TM C Kuva 13 Pumppu asennettuna moottorin akseli vaakasuoraan 3.5 Ohjauskotelon asennot Riittävän jäähdytyksen varmistamiseksi ohjauskotelon on oltava vaaka-asennossa Grundfos-logo pystysuorassa. Katso kuva 14. D TM Kiinnitystappi TM Kuva 12 Pistokeliitäntäversioiden kiinnitystappi TM Kuva 14 Pumppu ohjauskotelo vaaka-asennossa 13

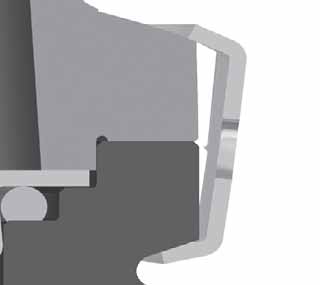

14 Suomi (FI) 3.6 Moottoriosan asento Jos moottoriosa irrotetaan ennen kuin pumppu on asennettu putkistoon, ole erityisen tarkkana kiinnittäessäsi moottoriosaa pumppupesään: 1. Tarkasta silmämääräisesti, että tiivistejärjestelmän uiva rengas on keskellä. Katso kuva 15 ja Laske moottoriosa roottorin akselin ja juoksupyörän kanssa varoen pumppupesään. 3. Varmista, että pumppupesän ja moottoriosan kosketuspinnat ovat toisiaan vasten ennen pannan kiristystä. Katso kuva 17. Huomio Tarkasta pannan asento ennen sen kiristystä. Virheellisesti asennettu panta voi aiheuttaa vuotoja pumpussa ja vahingoittaa pumpun nesteosia. Katso kuva 17. Kuva 17 Moottoriosan kiinnitys pumppupesään TM Kuva 15 Oikein keskitetty tiivistejärjestelmä TM TM Kuva 16 Virheellisesti keskitetty tiivistejärjestelmä 14

15 Varoitus Moottoriosan ja pumppupesän kiinnityspannan varoitussymboli kertoo henkilövahingon vaarasta. Katso varoitukset alla. 4c Kaksoispumppu. Aseta pannat siten, että aukot osoittavat nuolia kohti. Asento voi olla klo 3 tai klo 9. 4d Kaksoispumppu. : Pannan aukko voi olla myös klo 6 asennossa seuraavien pumppukokojen tapauksessa: DN 65 DN 80 DN Asenna ja kiristä pannan ruuvi momenttiin 8 ± 1 Nm. : Älä kiristä ruuvia lisää, vaikka kondenssivettä tippuisi pannasta. 6 Asenna lämpöeristysvaipat. : Ilmastointi- ja jäähdytysjärjestelmien pumppujen lämpöeristysvaipat ovat lisävarusteita ja ne on tilattava erikseen. Varoitus 2 3 Käännä moottoriosa varoen haluttuun asentoon. Jos moottoriosa on jumissa, vapauta se napauttamalla kevyesti kumivasaralla. Aseta ohjauskotelo vaakasuoraan siten, että Grundfos-logo on pystyasennossa. Moottorin akselin on oltava vaakasuorassa. TM Löysää moottoriosan ja pumppupesän kiinnityspannan ruuvi. Varoitus: Jos ruuvia avataan liikaa, moottoriosa irtoaa kokonaan pumppupesästä. Kuva TM Toimenpide TM Vaihe Lämpöeristysvaippojen sijaan pumppupesä ja putkisto voidaan lämpöeristää kuvan 18 mukaisesti. 4b Vakiopumppu. : Pannan aukko voi olla myös klo 6 asennossa seuraavien pumppukokojen tapauksessa: DN 65 DN 80 DN 100. TM Vakiopumppu. Aseta panta siten, että aukko osoittaa nuolen suuntaan. Asento voi olla klo 3 tai klo 9. TM TM a Kuva 18 Pumppupesän ja putkiston lämpöeristys TM Älä eristä ohjauskoteloa äläkä peitä ohjauspaneelia. TM Huomio Koska staattoripesässä on tyhjennysreikä, sijoita pannan aukko vaiheen 4a, 4b, 4c tai 4d mukaisesti. TM Varo purkautuvaa höyryä. TM Varoitus TM Älä pudota moottoriosaa, kun avaat kiinnityspannan. 15 Suomi (FI) TM TM Ohjauskotelon asennon muuttaminen

16 Kiinnitä läpivientiholkki ohjauskoteloon. 4 Vedä virtakaapeli läpivientiholkin läpi. 5 Kuori kaapelin johtimet kuvan mukaisesti. 6 Kytke kaapelin johtimet virtapistokkeeseen. 7 Paina virtapistoke pumpun ohjauskotelossa olevaan koirasliittimeen. 8 Kiristä läpivientiholkki. Asenna etukansi. Varmista, että verkkojännite ja -taajuus vastaavat tyyppikilvessä olevia tietoja. TM Sähköliitännät ja suojaus on tehtävä paikallisten määräysten mukaisesti. Varoitus Varoitus Pumppuun on liitettävä ulkoinen verkkokytkin, jossa kaikkien napojen katkaisuvälin on oltava vähintään 3 mm. Epäsuoran kosketuksen suojana on käytettävä maadoitusta tai nollajohtoon kytkemistä. TM Katkaise jännitesyöttö ennen liitäntöjen tekemistä. Pumppu ei tarvitse ulkoista moottorinsuojaa. Moottori on varustettu lämpösuojilla hidasta ylikuormitusta ja jumittumista vastaan (IEC 34-11: TP 211). Kun pumppu käynnistetään virtakytkimellä, pumppaus alkaa noin 5 sekunnin kuluttua. Pumppua ei saa käynnistää tai pysäyttää virtakytkimellä yli neljä kertaa tunnissa. 4.1 Verkkojännite 1 x 230 V ± 10 %, 50/60 Hz, PE. Jännitetoleranssit on tarkoitettu verkkojännitteen vaihteluille. Niitä ei saa hyödyntää pumppujen käyttämiseen muilla kuin pumpun tyyppikilpeen merkityillä jännitteillä. TM Vikavirtasuojakytkimessä on oltava joko ensimmäinen tai molemmat alla olevista symboleista: TM Jos pumppu liitetään sähköverkkoon, jossa lisäsuojana käytetään vikavirtasuojakytkintä, kytkimen on lauettava DC-vikavirran ilmetessä (pulssityyppinen DC-vikavirta). 4.2 Sähköliitäntä, liittimillä kytketyt versiot 16 TM Etsi virtapistokkeen ja läpivientiholkin sisältävä pieni paperipussi, joka toimitetaan pumpun mukana. TM Irrota ohjauskotelon etukansi. : Älä irrota ruuveja kannesta. Kuva TM Vaihe Toimenpide TM Suomi (FI) 4. Sähköasennus

17 4.3 Sähköliitäntä, pistokkeella kytketyt versiot Pistokkeen kokoaminen Vaihe Toimenpide Kuva 1 Pujota läpivientiholkki ja pistokkeen suoja kaapeliin. Kuori kaapelin johtimet kuvan mukaisesti. Maks. 1,5 mm 2 12 mm 5,5-10 mm 7 mm 17 mm TM Paina virtapistoke pumpun ohjauskotelossa olevaan koirasliittimeen. Click TM Suomi (FI) Pistokkeen purkaminen Vaihe Toimenpide Kuva 2 Kytke kaapelin johtimet virtapistokkeeseen. TM Kierrä läpivientiholkki auki ja irrota se pistokkeesta. TM Taivuta kaapeli sisäjohtimineen ylöspäin. TM Vedä pistokkeen suoja irti painamalla molemmilta sivuilta. TM Vedä johtimien ohjauslevy ulos ja heitä se pois. Napsauta pistokkeen suoja virtapistokkeen päälle. TM TM Irrota kaapelin sisäjohtimet yksi kerrallaan painamalla liitinpinnettä ruuvitaltalla. TM Kierrä läpivientiholkki virtapistokkeeseen. TM Pistoke on nyt irrotettu. TM

18 Suomi (FI) 4.4 Kytkentäkaavio Sähköliitäntä, liittimillä kytketyt versiot Ulkoinen kytkin ELCB Sulake (min. 10 A, hidas) TM Kuva 19 Kytkentäesimerkki, 1 x 230 V ± 10 %, 50/60 Hz, PE Sähköliitäntä, pistokkeella kytketyt versiot ELCB Sulake (min. 10 A, hidas) Ulkoinen kytkin TM Kuva 20 Kytkentäesimerkki ALPHA-pistokkeella, 1 x 230 V ± 10 %, 50/60 Hz, PE Kaikki kaapelit on kytkettävä paikallisten määräysten mukaisesti. 4.5 Liitäntä ulkoisiin säätimiin Max. 24 V DC 22 ma 24V 3 IN Max. 250 V AC 2 A AC V DC 4-20 ma Vcc Vcc Signal Signal I Min. 5 V DC 20 ma 2 L N M A M I S/S NC N0 C 1 L N TM TM Kuva 21 Kytkentäkaavio, liittimillä kytketyt versiot 18

19 TM Suomi (FI) Kuva 22 Kytkentäkaavio, pistokkeella kytketyt versiot Pistokeliitännällä varustettujen versioiden liittimet poikkeavat liittimillä kytkettyjen versioiden liittimistä, mutta toiminnot ja liitäntävaihtoehdot ovat samat. Signaalijohtimia ja signaaliantureita koskevat vaatimukset ovat kohdassa 18. Tekniset tiedot. Käytä suojattuja kaapeleita ulkoisen päälle/pois-kytkimen, digitaalisen tulon, anturin ja asetuspisteen signaaleja varten. Kytke suojatut kaapelit maadoitettuun liitäntään seuraavasti: Liittimillä kytketyt versiot: Kytke kaapelin suoja maahan digitaalisella tuloliittimellä (maa). Katso kuva 21. Pistokkeella kytketyt versiot: Kytke kaapelin suoja maahan kaapelikiinnikkeellä. Katso kuva 22. Varoitus Syöttöjohtimiin, lähtöihin NC, NO, C sekä käyntiin/seis-tuloon liitettävät johtimet on erotettava toisistaan ja syöttöjännitteestä vahvistetulla eristyksellä. 4.6 Tulo-/lähtöliitännät Relelähdöt Signaalirele ilmoittaa hälytyksestä, valmiudesta ja toiminnasta. Digitaalinen tulo Käyntiin/seis (S/S) Min. käyrä (MI) Maks. käyrä (MA). Analoginen tulo 0-10 V tai 4-20 ma ohjaussignaali. Voidaan käyttää pumpun ulkoiseen ohjaukseen tai anturitulona ulkoisen asetuspisteen ohjausta varten. 24 V:n syöttö pumpulta anturille on valinnainen ja sitä käytetään yleensä, kun ulkoista syöttöä ei ole käytettävissä. Varoitus Ulkoisten laitteiden tulojännitteet on erotettava jännitteisistä osista vahvistetulla eristyksellä. Kaikkien kaapelien on oltava lämmönkestäviä +85 C asti. Kaikki kaapelit on asennettava standardien EN ja EN :2000 mukaisesti. 19

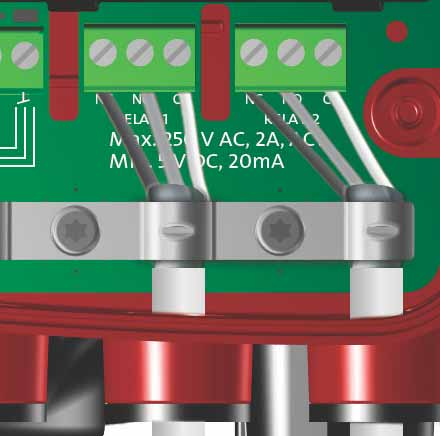

20 Suomi (FI) Relelähdöt Katso kuva 21, nro 1. Pumpussa on kaksi potentiaalivapaalla vaihtokoskettimella varustettua signaalirelettä, jotka ilmoittavat ulkoisesta viasta. Signaalireleen toimintatavaksi voidaan asettaa "Hälytys", "Valmis" tai "Toiminta" pumpun ohjauspaneelista tai Grundfos GO Remoten avulla. Releitä voidaan käyttää lähtöliitännöille 250 V ja 2 A asti. Rele 1 Rele Digitaaliset tulot Katso kuva 21, nro 2. Digitaalituloa voidaan käyttää ulkoiseen käyntiin/seis-ohjaukseen tai pakko-ohjaukseen maks. tai min. käyrälle. Jos ulkoista päälle/pois-katkaisinta ei liitetä, käyntiin/seis "(S/S)-liitäntöjen" ja rungon ( ) välinen hyppyjohdin on jätettävä paikoilleen. Tämä kytkentä on tehdasasetus. M A M I S/S NC NO C NC NO C Hälytys Toiminta TM Päälle/pois-ajastin Kuva 23 Relelähtö Koskettimen symboli Toiminta NC Normaalisti suljettu NO Normaalisti avoin C Maa Signaalireleiden toiminnot näkyvät seuraavassa taulukossa: Käyntiin/seis TM Signaalirele NC NO C NC NO C NC NO C Signaalirele NC NO C NC NO C NC NO C Signaalirele NC NO C NC NO C NC NO C Hälytyssignaali Ei aktivoitu: Sähkövirta on katkaistu. Pumppu ei ole rekisteröinyt vikaa. Aktivoitu: Pumppu on rekisteröinyt vian. Valmiussignaali Ei aktivoitu: Pumppu on rekisteröinyt vian eikä se voi käydä. Aktivoitu: Pumppu on asetettu pysähtymään, mutta se on käyntivalmis. Pumppu käy. Käyntisignaali Ei aktivoitu: Pumppu ei käy. Aktivoitu: Pumppu käy. Kuva 24 Digitaalinen tulo Koskettimen symboli M A M I S/S Toiminta Maks. käyrä 100 % nopeus Min. käyrä 25 % nopeus Käyntiin/seis Runkoliitäntä Ulkoinen käynnistys/pysäytys Pumppu voidaan käynnistää ja pysäyttää digitaalisen tulon kautta. S/S S/S H H Käyntiin/seis Q Q Normaalikäyttö : Tehdasasetus, hyppyjohdin välillä S/S -. Pysäytys 20

21 Ulkoinen pakko-ohjaus maks. tai min. käyrälle Pumppu voidaan pakottaa käymään maks. tai min. käyrällä digitaalitulon kautta. M A M A H H Maks. käyrä Q Q Min. käyrä Normaalikäyttö Maks. käyrä Pumpun kapasiteetin optimoimiseksi voidaan käyttää ulkoisia antureita seuraavissa tapauksissa: Toiminta/säätötapa Lämpöenergiamittari Vakiolämpötila Suhteellinen paine Vcc 24V IN Signaali Anturin tyyppi Lämpötila-anturi Lämpötila-anturi Paineanturi 1 Suomi (FI) M I H Q Normaalikäyttö 2 M I H Q Min. käyrä Valitse digitaalitulon toiminta pumpun ohjauspaneelista tai Grundfos GO Remoten avulla Analoginen tulo Katso kuva 21, nro 3. Analogista tuloa voidaan käyttää ulkoisen anturin liitäntään lämpötilan tai paineen mittausta varten. Katso kuva 27. Anturityyppejä voidaan käyttää 0-10 V tai 4-20 ma signaalilla. Analogista tuloa voidaan käyttää myös kiinteistöautomaatiojärjestelmästä tai vastaavasta tulevalle ulkoiselle ohjaussignaalille. Katso kuva 28. Jos tuloa käytetään lämpöenergiamittarille, lämpötila-anturi on asennettava paluuputkeen. Jos pumppu asennetaan järjestelmän paluuputkeen, anturi on asennettava menoputkeen. Jos vakiolämpötilasäätö on otettu käyttöön ja pumppu on asennettu järjestelmän menoputkeen, anturi on asennettava paluuputkeen. Jos pumppu asennetaan järjestelmän paluuputkeen, voidaan käyttää sisäistä lämpötila-anturia. Valittu anturityyppi (0-10 V tai 4-20 ma) voidaan vaihtaa pumpun ohjauspaneelista tai Grundfos GO Remoten avulla. 24V 24V Vcc Vcc sensor IN IN signal TM Kuva 27 Esimerkkejä ulkoisista antureista Nro 1 2 Anturin tyyppi Lisätietoja on kohdassa 17.4 Ulkoiset anturit. 24V Yhdistetty lämpötila- ja paineanturi, Grundfos, tyyppi RPI T2. 1/2" liitäntä ja 4-20 ma signaali. Paineanturi, Grundfos, tyyppi RPI. 1/2" liitäntä ja 4-20 ma signaali. BMS PLC Kuva 28 Esimerkkejä ulkoisesta signaalista kiinteistöautomaatiojärjestelmän kautta tapahtuvaa ohjausta/plc-ohjausta varten TM TM Kuva 25 Analoginen tulo ulkoiselle anturille, 0-10 V 24V IN I Vcc signal sensor TM Kuva 26 Analoginen tulo ulkoiselle anturille, 4-20 ma 21

22 Suomi (FI) 4.7 Asetusten prioriteetti Ulkoiset pakko-ohjaussignaalit vaikuttavat pumpun ohjauspaneelista tai Grundfos GO Remotella valittavien asetusten määrään. Pumppu voidaan kuitenkin aina asettaa maksimikäyräkäytölle tai pysäyttää ohjauspaneelista tai Grundfos GO Remotella. Jos enemmän kuin kaksi toimintoa otetaan samanaikaisesti käyttöön, pumppu toimii sen asetuksen mukaisesti, jolla on korkein prioriteetti. Asetusten prioriteetti käy ilmi seuraavasta taulukosta. Esimerkki: Jos pumppu on pakkopysäytetty ulkoisella signaalilla, pumppu voidaan asettaa vain maksimikäyrälle ohjauspaneelista tai Grundfos GO Remotella. Mahdolliset asetukset Prioriteetti Pumpun ohjauspaneeli tai Grundfos GO Remote Ulkoiset signaalit Väyläsignaali 1 Pysäytys 2 Maks. käyrä 3 Pysäytys 4 Pysäytys 5 Maks. käyrä 6 Min. käyrä 7 Käynnistys 8 Maks. käyrä 9 Min. käyrä 10 Min. käyrä 11 Käynnistys Taulukon mukaisesti pumppu ei reagoi ulkoisiin signaaleihin (maks. käyrä ja min. käyrä), kun pumppua ohjataan väylän kautta. Kysy lisätietoja Grundfosilta. 22

23 5. Käyttöönotto Ennen kuin pumppu käynnistetään, järjestelmä on täytettävä vedellä ja ilmattava. Pumpun imupuolella on oltava vaadittu minimi-imupaine. Katso kohta 18. Tekniset tiedot. Järjestelmää ei voi ilmata pumpun kautta. Pumppu on itseilmautuva. Suomi (FI) Huomio Painepuolen venttiili on avattava heti pumpun käynnistyttyä. Muussa tapauksessa pumpattavan nesteen lämpötila voi nousta liian korkeaksi ja aiheuttaa laitevaurioita. Vaihe Toimenpide Kuva 1 Kytke sähkövirta pumppuun. : Kun sähkövirta on kytketty, pumppu käynnistyy AUTO ADAPT -tilassa noin 5 sekunnin kuluttua. TM Pumpun näyttö käyttöönottohetkellä. Muutaman sekunnin kuluttua pumpun näytöllä näkyy käyttöönotto-opas. TM Käyttöönotto-opas ohjaa pumpun yleisten asetusten tekemisessä, kuten kieli, päivämäärä ja kellonaika. Jos pumpun ohjauspaneelin painikkeisiin ei kosketa 15 minuuttiin, näyttö siirtyy virransäästötilaan. Kun jotakin painiketta painetaan, Home -näyttö avautuu. TM Kun yleiset asetukset on tehty, valitse säätötapa tai annan pumpun käydä AUTO ADAPT -tilassa. Katso muut asetukset kappaleesta 6. Asetukset. TM

24 Suomi (FI) 6. Asetukset 6.1 Asetusten yhteenveto Kaikki asetukset voidaan tehdä pumpun ohjauspaneelista tai Grundfos GO Remotella. Valikko Alivalikko Lisätiedot Asetuspiste Käyttömuoto Katso kohta 12.1 Asetuspiste. Katso kohta 12.2 Käyttömuoto. Normaali Seis Min. Maks. Säätömuoto Katso kohta 12.3 Säätömuoto. AUTO ADAPT FLOW ADAPT Suht. paine Vakiopaine Vakiolämpöt. Lämpöt.ero Vakiokäyrä Katso kohta AUTOADAPT. Katso kohta FLOWADAPT. Katso kohta Suhteellinen paine. Katso kohta Vakiopaine. Katso kohta Vakiolämpötila. Katso kohta Lämpötilaero. Katso kohta Vakiokäyrä. FLOW LIMIT Katso kohta 12.4 FLOWLIMIT. Aseta FLOWLIMIT Automaattinen yöpudotus Katso kohta 12.5 Automaattinen yöpudotus. Ei käytössä Käytössä Relelähdöt Katso kohta 12.6 Relelähdöt. Relelähtö 1 Relelähtö 2 Asetuspisteen vaikutus Katso kohta 12.7 Säätötapojen asetusarvot. Ulkoisen asetuspisteen toiminto Lämpötilan vaikutus Katso kohta Ulkoisen asetuspisteen toiminto. Katso kohta Lämpötilan vaikutus. Väylätietoliikenne Katso kohta 12.9 Väylätietoliikenne. Pumpun numero Katso kohta Pumpun numero. Yleiset asetukset Katso kohta Yleiset asetukset. Kieli Aseta päiväys ja kellonaika Yksiköt Asetukset käyttöön/pois Poista historiatiedot Valitse Home-näyttö Näytön kirkkaus Palauta tehdasasetukset Käynnistä käyttöönotto-opas Katso kohta Kieli. Katso kohta Aseta päiväys ja kellonaika. Katso kohta Yksiköt. Katso kohta Asetukset käyttöön/pois. Katso kohta Poista historiatiedot. Katso kohta Valitse Home-näyttö. Katso kohta Näytön kirkkaus. Katso kohta Palauta tehdasasetukset. Katso kohta Käynnistä käyttöönotto-opas. 24

25 7. Valikon sisältö Tila Asetukset Assist Toimintatila Asetuspiste Pumpun asetusapuri Käyttömuoto, alkaen Käyttömuoto Pumpun asetukset Säätömuoto Säätömuoto Päivän ja kellonajan asetus Pumpun suorituskyky FLOW LIMIT Päiväysmuoto, päivä ja aika Maksimikäyrä ja toimintapiste FLOWLIMIT-toiminto käyttöön Vain päiväys Lopullinen asetuspiste Aseta FLOWLIMIT Vain kellonaika Nesteen lämpötila Automaattinen yöpudotus Monipumppuasetus Nopeus Relelähdöt Asetus, analoginen tulo Käyttötunnit Relelähtö 1 Säätömuodon kuvaus Suomi (FI) Virran- ja energiankulutus Relelähtö 2 AUTO ADAPT Virrankulutus Ei käytössä FLOW ADAPT Energiankulutus Valmis Suht. paine Varoitus ja hälytys Hälytys Vakiopaine Nykyinen varoitus tai hälytys Toiminta Vakiolämpöt. Varoitusloki Asetuspisteen vaikutus Lämpöt.ero Varoitusloki 1-5 Ulkoisen asetuspisteen toiminto Vakiokäyrä Hälytysloki Lämpötilan vaikutus Vikatietojen apuri Hälytysloki 1-5 Väylätietoliikenne Jumittunut pumppu Lämpöen. mittaus Pumpun numero Pumpun tiedonsiirtovika Lämpöteho Yleiset asetukset Sisäinen vika Lämpöenergia Kieli Sisäisen tunnistimen vika Virtaama Aseta päiväys ja kellonaika Kuivakäynti Tilavuus Valitse päiväyksen esitystapa Pakkopumppaus Tuntilaskuri Aseta päiväys Alijännite Lämpötila 1 Valitse ajan esitystapa Ylijännite Lämpötila 2 Aseta aika Ulkoisen tunnistimen vika Lämpötilaero Työloki Käyttötunnit Trenditiedot Toimintapiste aikavälillä 3D-näyttö (Q, H, t) 3D-näyttö (Q, T, t) 3D-näyttö (Q, P, t) 3D-näyttö (T, P, t) Laajennusmoduulit Päiväys ja kellonaika Pvm Klo Pumpun tiedot Monipumppujärjestelmä Toimintatila Käyttömuoto, alkaen Säätömuoto Järjestelmän suorituskyky Toimintapiste Lopullinen asetuspiste Järjestelmän tiedot Virran- ja energiankulutus Virrankulutus Energiankulutus Muu pumppu 1, monipumppujärj. Yksiköt SI- tai US-yksiköt Räätälöidyt yksiköt Paine Paine-ero Nostokorkeus Pinnankorkeus Virtaama Tilavuus Lämpötila Lämpötilaero Teho Energia Asetukset käyttöön/pois Poista historiatiedot Tyhjennä työloki Tyhjennä lämpöenergiatiedot Tyhjennä energiankulutus Valitse Home-näyttö Valitse Home-näytön tyyppi Tietoluettelo Graafinen esitys Määritä Home-näytön sisältö Tietoluettelo Graafinen esitys Näytön kirkkaus Kirkkaus Palauta tehdasasetukset Käynnistä käyttöönotto-opas 25

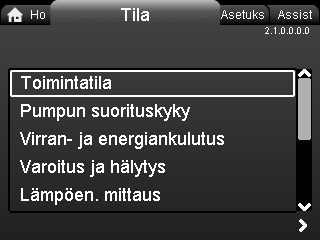

26 Suomi (FI) 8. Ohjauspaneeli Varoitus Korkeissa nesteen lämpötiloissa pumppupesä saattaa olla niin kuuma, että muiden osien kuin painikkeiden koskettaminen voi aiheuttaa palovammoja. 10. "Home"-valikko Home TM Navigointi Home Palaa "Home"-valikkoon painamalla. "Home"-valikko (tehdasasetus) Pikavalinta säätötavan asetuksiin Pikavalinta asetuspisteen asetuksiin Virtaama Nostokorkeus. Voit liikkua näytöllä painamalla tai ja siirtyä pikavalinnasta toiseen painamalla tai. Käyttäjä voi määrittää "Home"-näytön. Katso kohta Valitse Home-näyttö. 11. "Tila"-valikko Kuva 29 Ohjauspaneeli Painike Toiminta 9. Valikkorakenne Paluu "Home"-valikkoon. Paluu edelliseen toimintaan. Siirtyminen päävalikoiden, näyttöjen ja numeroiden välillä. Kun valikkoa vaihdetaan, näytöllä näkyy aina uuden valikon ylin näyttö. Siirtyminen alivalikoiden välillä. Tallentaa muutetut arvot, kuittaa hälytykset ja laajentaa arvokentän. Pumppu sisältää käyttöönottotoiminnon, joka käynnistyy, kun virta kytketään ensimmäisen kerran. Käyttöönottotoiminnon jälkeen näytöllä näkyy neljä päävalikkoa. Katso kohta 5. Käyttöönotto. 1. Home Tässä valikossa on yhteenveto enintään neljästä käyttäjän määrittelemästä parametrista pikavalintoineen tai graafinen Q/H-kapasiteettikäyrä. Katso kohta 10. "Home"-valikko. 2. Tila Tämä valikko sisältää pumpun ja järjestelmän tilan sekä varoitukset ja hälytykset. Katso kohta 11. "Tila"-valikko. Tässä valikossa ei voi tehdä asetuksia. 3. Asetukset Tästä valikosta voidaan käyttää kaikkia asetusparametreja. Tässä valikossa voidaan tehdä pumpun tarkat asetukset. Katso kohta 12. "Asetukset"-valikko. 4. Assist Tässä valikossa voidaan tehdä pumpun ohjatut asetukset, lukea lyhyt kuvaus säätötavoista sekä katsoa ohjeet vikatilanteita varten. Katso kohta 13. "Assist"-valikko. Navigointi Home > Tila Paina ja siirry "Tila"-valikkoon painamalla. "Tila"-valikko Tämä valikko sisältää seuraavat tilatiedot: Toimintatila Pumpun suorituskyky Virran- ja energiankulutus Varoitus ja hälytys Lämpöen. mittaus Työloki Laajennusmoduulit Päiväys ja kellonaika Pumpun tiedot Monipumppujärjestelmä. Voit siirtyä alivalikoiden välillä painamalla tai Tila 26

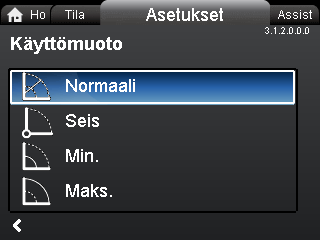

27 12. "Asetukset"-valikko 12.2 Käyttömuoto Asetukset Käyttömuoto Suomi (FI) Navigointi Home > Asetukset Paina ja siirry "Asetukset"-valikkoon painamalla. "Asetukset"-valikko Tästä valikosta löytyvät seuraavat asetusvaihtoehdot: Asetuspiste Käyttömuoto Säätömuoto FLOW LIMIT Automaattinen yöpudotus Relelähdöt Asetuspisteen vaikutus Väylätietoliikenne Yleiset asetukset. Voit siirtyä alivalikoiden välillä painamalla tai Asetuspiste Navigointi Home > Asetukset > Käyttömuoto Käyttömuoto Normaali (säätötapa) Seis Min. (min. käyrä) Maks. (maks. käyrä). Asettaminen: 1. Valitse käyttötila painamalla tai. 2. Tallenna painamalla [OK]. Pumppu voidaan asettaa toimimaan maks. tai min. käyrän mukaisesti säätämättömän pumpun tavoin. Katso kuva 30. H Maks. Navigointi Home > Asetukset > Asetuspiste Asetuspiste Aseta asetuspiste järjestelmään sopivaksi. Asettaminen: 1. Aloita asetusten tekeminen painamalla [OK]. 2. Valitse numero painamalla ja ja säädä painamalla tai. 3. Tallenna painamalla [OK]. Liian korkea asetus saattaa aiheuttaa järjestelmän kovan käyntiäänen. Jos asetus on liian matala, järjestelmän lämmitys tai jäähdytys ei ehkä ole riittävä Asetuspiste Min. Kuva 30 Maks. ja min. käyrät Normaali: Pumppu käy valitun säätötavan mukaisesti. Seis: Pumppu pysähtyy. Min.: Minimikäyräkäyttö voidaan valita tilanteissa, joissa tarvitaan minimivirtausta. Tämä käyttötapa mahdollistaa esimerkiksi käsiohjatun yöpudotuksen, mikäli automaattista yöpudotusta ei haluta. Maks.: Maksimikäyräkäyttö voidaan valita tilanteissa, joissa tarvitaan maksimivirtausta. Tämä käyttötapa sopii esimerkiksi lämpimän käyttöveden priorisointiin. Q TM Säätötapa Mittayksikkö Suhteellinen paine m, ft Vakiopaine m, ft Vakiolämpötila C, F, K Vakiokäyrä % 27

28 Suomi (FI) 12.3 Säätömuoto Navigointi Home > Asetukset > Säätömuoto Säätömuoto AUTO ADAPT FLOW ADAPT Suht. paine (suhteellinen paine) Vakiopaine (vakiopaine) Vakiolämpöt. (vakiolämpötila) Lämp.ero (lämpötilaero) Vakiokäyrä. Käyttötavaksi on asetettava "Normaali ennen kuin jokin säätötapa voidaan ottaa käyttöön. Asettaminen: 1. Valitse säätötapa painamalla tai. 2. Ota käyttöön painamalla [OK]. Kaikkien säätötapojen, paitsi AUTO ADAPT - ja FLOW ADAPT, asetuspistettä voidaan muuttaa "Asetukset"-kohdan "Asetuspiste"-alivalikossa, kun haluttu säätötapa on valittuna. Kaikki säätötavat "Vakiokäyrä"-tilaa lukuun ottamatta voidaan yhdistää automaattisen yöpudotuksen kanssa. Katso kohta 12.5 Automaattinen yöpudotus. FLOW LIMIT -toiminto voidaan yhdistää myös viiteen alimpaan yllä mainittuun säätötapaan. Katso kohta 12.4 FLOWLIMIT AUTO ADAPT AUTO ADAPT -säätötapa mukauttaa pumpun kapasiteetin jatkuvasti järjestelmän todellisen tarpeen mukaan. Asetuspisteen käsisäätö ei ole mahdollista. H Säätömuoto A 1 : Alkuperäinen toimintapiste. A 2 : Maksimikäyrällä on havaittu matalampi nostokorkeus. A 3 : Uusi toimintapiste AUTO ADAPT -säädön jälkeen. H set1 : Alkuperäinen asetuspisteen asetus. H set2 : Uusi asetuspiste AUTO ADAPT -säädön jälkeen. H fac. : Katso kohta 12.7 Säätötapojen asetusarvot. H auto_min : Kiinteä arvo 1,5 m. AUTO ADAPT -säätötapa on suhteellisen painesäädön versio, jossa ohjauskäyrillä on kiinteä alkupiste H auto_min. AUTO ADAPT -säätötapa on kehitetty erityisesti lämmitysjärjestelmiin eikä sen käyttöä suositella ilmastointi- ja jäähdytysjärjestelmissä. Katso AUTO ADAPT -toiminnon kuittaaminen kohdasta Palauta tehdasasetukset FLOW ADAPT Kun FLOW ADAPT on valittu, pumppu käy AUTO ADAPT -tilassa ja varmistaa, ettei virtaus koskaan ylitä syötettyä FLOW LIMIT -arvoa. FLOW LIMIT -tilan asetusalue on % pumpun Q max -arvosta. FLOW LIMIT -tilan tehdasasetus on virtaus, jossa AUTO ADAPT -tilan tehdasasetus kohtaa maksimikäyrän. Katso kuva 32. Älä aseta FLOW LIMIT -rajaa mitoitettua toimintapistettä pienemmäksi. H H fac H auto_min Kuva 32 FLOW ADAPT Asetusalue Q fac 90 % Q max Suhteellinen paine Pumpun nostokorkeus alenee vedentarpeen pienentyessä ja suurenee vedentarpeen kasvaessa. Katso kuva 33. Asetuspiste voidaan asettaa 0,1 metrin tarkkuudella. Nostokorkeus suljettua venttiiliä vasten on puolet asetuspisteestä H set. Q TM H fac A 1 H set1 H H auto_min Kuva 31 AUTO ADAPT H A set2 3 A 2 Kun AUTO ADAPT -säätötapa on valittuna, pumppu käynnistyy ensin tehdasasetuksella H fac = H set1, joka on noin 55 % maksiminostokorkeudesta, ja säätää sitten kapasiteetin asetukseksi A 1. Katso kuva 31. Kun pumppu havaitsee matalamman nostokorkeuden maksimikäyrällä A 2, AUTO ADAPT -toiminto valitsee automaattisesti vastaavan alemman ohjauskäyrän H set2. Jos järjestelmän venttiilit sulkeutuvat, pumppu säätää kapasiteettinsa asetukseen A 3. Q TM H set H set 2 Kuva 33 Suhteellinen paine Q TM

29 Vakiopaine Pumppu ylläpitää vakiopaineen vedentarpeesta riippumatta. Katso kuva 34. H Lämpötilaero Lämpötilaerosäätö on saatavilla malleissa, joiden tuotantokoodi on (PC) XXXX. Koodi on pumpun tyyppikilvessä. Katso kuva 36. Tuotantokoodi on myös pakkauksessa. Katso kuva 7. Suomi (FI) Q TM Kuva 34 Vakiopaine Vakiolämpötila Tämä säätötapa varmistaa vakiolämpötilan. Vakiolämpötila on mukavuussäätötapa, jota voidaan käyttää lämpimän käyttöveden järjestelmissä säätämään virtausta, jotta järjestelmän lämpötilan pysyy vakiona. Katso kuva 35. Kun tämä säätötapa on käytössä, järjestelmässä ei saa olla tasausventtiilejä. Jos pumppu asennetaan menoputkeen, ulkoinen lämpötila-anturi on asennettava järjestelmän paluuputkeen. Anturi on asennettava mahdollisimman lähelle kuluttavaa laitetta (patteri, lämmönvaihdin jne.). Jos pumppu asennetaan järjestelmän paluuputkeen, voidaan käyttää sisäistä lämpötila-anturia. Tällöin pumppu on asennettava mahdollisimman lähelle kuluttavaa laitetta (patteri, lämmönvaihdin jne.). Vakiolämpötilasäätö vähentää myös bakteerikasvun (esim. legionella) riskiä järjestelmässä. Anturin alueen asetusvaihtoehdot: vähintään -10 C enintään +130 C. H Suosittelemme pumpun asennusta menoputkeen. Jotta pumpulla olisi säätövaraa, suosittelemme asettamaan anturin alueeksi C. Kuva 36 Tuotantokoodi tyyppikilvessä Tällä säätötavalla voidaan varmistaa tasainen lämpötilaeron lasku lämmitys- ja jäähdytysjärjestelmissä. Tässä säätötavassa pumppu ylläpitää vakiolämpötilaeron pumpun ja ulkoisen anturin välillä. Katso kuva 37 ja 38. H Kuva 37 Lämpötilaero Jos pumppu asennetaan järjestelmän menoputkeen, voidaan käyttää sisäistä lämpötila-anturia. Ulkoinen lämpötila-anturi on asennettava järjestelmän paluuputkeen. Anturi on asennettava mahdollisimman lähelle kuluttavaa laitetta (patteri, lämmönvaihdin jne.). Katso kuva 38. t Q TM TM Q TM Kuva 35 Vakiolämpötila t TM Kuva 38 Lämpötilaero 29

30 Suomi (FI) Säätövakiot K p ja T i voidaan muuttaa vain Grundfos GO Remotella. Arvojen K p ja T i muutokset koskevat kaikkia säätötapoja. Jos säätötavaksi vaihdetaan uudelleen jokin muu säätötapa, palauta arvot K p ja T i tehdasasetuksiin. Muiden säätötapojen tehdasasetukset: K p = 0,5. T i = 0,5. Suositeltavat säätimen asetukset ovat alla olevassa taulukossa: Vakiokäyrä Pumppu voidaan asettaa toimimaan vakiokäyrällä säätämättömän pumpun tavoin. Katso kuva 39. Haluttu nopeus voidaan asettaa prosentteina maksiminopeudesta alueella %. H Järjestelmä/ sovellus t t L2 [m] p LämmitysjärK Jäähdytysjä T i jestelmä 1) rjestelmä 2) 0,5-0, L 2 0, L 2 Kuva 39 Vakiokäyrä Jos pumpun nopeus on asetettu minimi- ja maksimiarvojen välille, tehoa ja painetta rajoitetaan pumpun käydessä maksimikäyrällä. Suurin mahdollinen kapasiteetti voidaan siis saavuttaa täyttä nopeutta (100 %) pienemmällä nopeudella. Katso kuva 40. Q TM L2 [m] L2 [m] H Rajoitettu maks. käyrä t 0,5-0, L 2 1) Lämmitysjärjestelmissä pumpun kapasiteetin lisäys nostaa lämpötilaa anturin kohdalla. 2) Jäähdytysjärjestelmissä pumpun kapasiteetin lisäys laskee lämpötilaa anturin kohdalla. L2 = Lämmönvaihtimen ja anturin välinen etäisyys [m]. PI-säätimen asetus Useimmissa sovelluksissa säätimen vakioarvoja K p ja T i käyttämällä varmistetaan, että pumppu toimii parhaalla mahdollisella tavalla. Joissakin sovelluksissa säätimen asetuksia on kuitenkin muutettava. Toimi seuraavasti: 1. Lisää vahvistusta (K p ), kunnes moottori alkaa käydä epävakaasti. Tämä voidaan havaita siitä, että mitattu arvo alkaa heilahdella. Lisäksi moottorin käyntiääni kovenee ja hiljenee vuorotellen. Jotkin järjestelmät (esim. lämpötilaa säätävät järjestelmät) reagoivat hitaasti, jolloin voi kestää useita minuutteja ennen kuin moottori alkaa käydä epävakaasti. 2. Aseta vahvistus (K p ) puoleen siitä arvosta, jolla moottori alkoi käydä epätasaisesti. Tämä on oikea vahvistuksen asetus. 3. Vähennä integraaliaikaa (T i ), kunnes moottori alkaa käydä epätasaisesti. 4. Aseta integraaliaika (T i ) kaksinkertaiseksi siihen arvoon verrattuna, jolla moottori alkoi käydä epävakaasti. Tämä on integraaliajan oikea asetus. Yleissääntöjä Jos säädin reagoi liian hitaasti, lisää vahvistusta K p. Jos säädin heilahtelee tai on epävakaa, vaimenna järjestelmää pienentämällä arvoa K p tai suurentamalla arvoa T i. Min. 30% 50% 70% Q Nopeusasetus % Kuva 40 Maks. käyrään vaikuttavat teho- ja painerajoitukset 90% TM

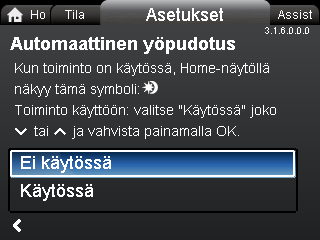

31 12.4 FLOW LIMIT Navigointi FLOW LIMIT Automaattinen yöpudotus Ota toiminto käyttöön valitsemalla "Käytössä" painikkeilla tai ja painamalla [OK]. Kun automaattinen yöpudotus on otettu käyttöön, pumppu vaihtaa automaattisesti normaalitoiminnan ja yöpudotuksen (pienen tehon) välillä. Vaihto normaalikäytön ja yöpudotuksen välillä riippuu menoputken lämpötilasta. Pumppu vaihtaa automaattisesti yöpudotukseen, kun sisäinen anturi havaitsee yli C laskun menoputken lämpötilassa noin kahden tunnin sisällä. Lämpötilan on laskettava vähintään 0,1 C/min. Vaihto takaisin normaalikäyttöön tapahtuu ilman viivettä, kun lämpötila on noussut n. 10 C. Suomi (FI) Home > Asetukset > FLOW LIMIT FLOW LIMIT FLOWLIMIT-toiminto käyttöön Aseta FLOWLIMIT. Asettaminen: 1. Ota toiminto käyttöön valitsemalla "Käytössä" painikkeilla tai ja painamalla [OK]. 2. Aloita asetusten tekeminen painamalla [OK] ja aseta FLOW LIMIT. 3. Valitse numero painamalla ja ja säädä painamalla tai. 4. Tallenna painamalla [OK]. H 90 % Q max 12.6 Relelähdöt Automaattista yöpudotusta ei voi ottaa käyttöön pumpun ollessa vakiokäyrätilassa Relelähdöt Kuva 41 FLOW LIMIT Asetusalue Q limit FLOW LIMIT -toiminto voidaan yhdistää seuraavien säätötapojen kanssa: Suht. paine Vakiopaine Vakiolämpöt. Vakiokäyrä. Virtauksen rajoitustoiminto varmistaa, että virtaus ei koskaan ylitä syötettyä FLOW LIMIT -arvoa. FLOW LIMIT -toiminnon asetusalue on 0-90 % pumpun Q max -arvosta. FLOW LIMIT -toiminnon tehdasasetus on virtaus, jossa AUTO ADAPT -toiminnon tehdasasetus kohtaa maksimikäyrän. Katso kuva Automaattinen yöpudotus Q TM Automaattinen yöpudotus Navigointi Home > Asetukset > Relelähdöt Relelähdöt Relelähtö 1 Relelähtö 2. Relelähdöt voidaan asettaa seuraaville toiminnoille: Ei käytössä Valmis Hälytys Toiminta. Pumppu sisältää kaksi signaalirelettä ja liittimet 1, 2 ja 3 potentiaalivapaalle hälytyssignaalille, valmiussignaalille ja käyntisignaalille. Lisätietoja on kohdassa Relelähdöt. Signaalireleiden toiminta, hälytyssignaali (tehdasasetus), valmiussignaali ja käyntisignaali voidaan asettaa pumpun ohjauspaneelista. Lähtö ja liittimet 1, 2 ja 3 on erotettu sähköisesti muusta ohjausyksiköstä. Signaalirele toimii seuraavasti: Ei käytössä Signaalirele kytkeytyy pois päältä. Valmis Signaalirele on aktiivinen pumpun käydessä tai kun se on asetettu pysähtymään, mutta on käyntivalmis. Hälytys Signaalirele aktivoituu ja pumppuun syttyy punainen merkkivalo. Toiminta Signaalirele aktivoituu ja pumppuun syttyy vihreä merkkivalo. Navigointi Home > Asetukset > Automaattinen yöpudotus 31

32 Suomi (FI) 12.7 Säätötapojen asetusarvot FLOW ADAPT - ja FLOW LIMIT -toimintojen asetusarvot ilmaistaan prosentteina arvosta Q max, mutta arvo on syötettävä yksikössä m 3 /h "Asetukset"-valikkoon. Pumpputyyppi AUTO ADAPT H fac Q max FLOW ADAPT / FLOW LIMIT Q fac Q max 90 % [m] [m 3 /h] [m 3 /h] [m 3 /h] MAGNA (N) 2,5 8,0 3,7 7,2 MAGNA (N) 3,5 10,0 5,0 9,0 MAGNA (N) 4,5 11,0 5,5 9,9 MAGNA (N) 5,5 12,0 6,1 10,8 MAGNA (N) 6,5 13,0 6,2 11,7 MAGNA3 (D) (F) (N) 2,5 9,0 5,0 8,1 MAGNA3 (D) (F) (N) 3,5 11,0 5,9 9,9 MAGNA3 (D) (F) (N) 4,5 12,0 6,4 10,8 MAGNA3 (D) (F) (N) 5,5 13,0 6,7 11,7 MAGNA3 (D) F (N) 6,5 19,5 12,0 17,5 MAGNA3 (D) F (N) 2,5 16,0 7,5 14,4 MAGNA3 (D) F (N) 3,5 19,0 10,5 17,1 MAGNA3 (D) F (N) 4,5 21,5 13,0 19,4 MAGNA3 (D) F (N) 5,5 23,5 15,0 21,2 MAGNA3 (D) F (N) 6,5 25,5 16,0 23,0 MAGNA3 (D) F (N) 8,0 28,5 18,0 25,7 MAGNA3 (D) F (N) 9,5 28,5 15,0 25,7 MAGNA3 (D) F (N) 2,5 21,5 13,0 19,4 MAGNA3 (D) F (N) 3,5 26,5 17,0 23,9 MAGNA3 (D) F (N) 4,5 29,5 17,0 26,6 MAGNA3 (D) F (N) 5,5 31,5 18,0 28,4 MAGNA3 (D) F (N) 6,5 35,5 19,0 32,0 MAGNA3 (D) F (N) 8,0 37,5 20,0 33,8 MAGNA3 (D) F (N) 9,5 39,5 19,0 35,6 MAGNA3 (D) F (N) 2,5 29,5 18,0 26,6 MAGNA3 (D) F (N) 3,5 36,5 24,0 32,9 MAGNA3 (D) F (N) 4,5 40,5 25,0 36,5 MAGNA3 (D) F (N) 5,5 43,5 26,0 39,2 MAGNA3 (D) F (N) 6,5 47,5 30,0 42,8 MAGNA3 (D) F (N) 8,0 56,5 40,0 50,9 MAGNA3 (D) F 2,5 41,5 32,0 37,4 MAGNA3 (D) F 3,5 48,5 37,0 43,7 MAGNA3 (D) F 4,5 54,5 40,0 49,1 MAGNA3 (D) F 5,5 67,5 47,0 60,8 MAGNA3 (D) F 6,5 72,5 48,0 65,3 MAGNA3 (D) F 2,5 52,5 40,0 47,3 MAGNA3 (D) F 3,5 59,5 43,0 53,6 MAGNA3 (D) F 4,5 67,5 50,0 60,8 MAGNA3 (D) F 5,5 73,5 52,0 66,2 MAGNA3 (D) F 6,5 78,5 57,0 70,7 Suhteellisen painesäädön ja vakiopainesäädön toiminta-alueet löytyvät MAGNA3-datakirjasta. Vakiokäyräsäätö: nopeus %. 32

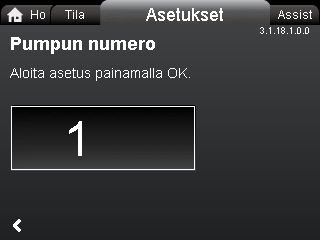

33 12.8 Asetuspisteen vaikutus Navigointi Home > Asetukset > Asetuspisteen vaikutus Asetuspisteen vaikutus Ulkoisen asetuspisteen toiminto Lämpötilan vaikutus Ulkoisen asetuspisteen toiminto Alue 4-20 ma [0-100 %] 0-10 V [0-100 %] Säätö 0-20 % (esim. 0-2 V) Asetuspiste = Min % (esim V) Ulkoinen asetuspistetoiminto on ulkoinen 0-10 V:n tai 4-20 ma:n signaali, joka säätää pumpun nopeutta lineaarisesti alueella %. Katso kuva 42. Asetuspiste = Min. asetuspiste Ennen kuin toiminto "Ulkoisen asetuspisteen toiminto" voidaan ottaa käyttöön, "Assist"- valikossa analogisen tulon asetukseksi on määritettävä "Ulkoisen asetuspisteen vaikutus". Katso kohta Analoginen tulo Asetuspisteen vaikutus H 100 % H actual 30 % T actual Kuva 43 Lämpötilan vaikutus H T [ C] Yllä olevassa esimerkissä on valittu T max. = 80 C. Nesteen todellinen lämpötila T actual aiheuttaa nostokorkeuden asetuspisteen alenemisen 100 %:sta tasolle H actual. Lämpötilan vaikutuksen käytön edellytykset: suhteellinen painesäätö, vakiopainesäätö tai vakiokäyräsäätö. pumppu on asennettu menoputkeen järjestelmässä on menoputken lämpötilasäätö. Lämpötilan vaikutus soveltuu seuraaviin järjestelmiin: Muuttuvan virtauksen järjestelmät (esim. kaksiputkiset lämmitysjärjestelmät), joissa Lämpötilan vaikutus -toiminnon käyttöönotto alentaa pumpun kapasiteettia, kun lämmityksen tarve on pieni ja menoveden lämpötila on matala. Lähes vakiovirtauksen järjestelmät (esimerkiksi yksiputkiset lämmitysjärjestelmät ja lattialämmitysjärjestelmät), joissa muuttuvaa lämmitystarvetta ei voida tunnistaa nostokorkeuden muutoksina, kuten kaksiputkisissa lämmitysjärjestelmissä. Näissä järjestelmissä pumpun kapasiteettia voidaan säätää ainoastaan aktivoimalla Lämpötilan vaikutus -toiminto. Arvon T max. valinta Järjestelmissä, joissa mitoitettu menoputken lämpötila on: enintään 55 C, valitse T max. = 50 C yli 55 C, valitse T max. = 80 C. Q TM Suomi (FI) rpm Max. Lämpötilan vaikutus -toimintoa ei voi käyttää ilmastointi- ja jäähdytysjärjestelmissä Väylätietoliikenne Pumpun numero Min. 0 2 Kuva 42 Ulkoisen asetuspisteen toiminto, 0-10 V Lämpötilan vaikutus Kun tämä toiminto otetaan käyttöön suhteellisessa tai vakiopainesäädössä, nostokorkeuden asetuspiste alenee nesteen lämpötilan mukaisesti. Lämpötilan vaikutus voidaan asettaa toimimaan alle 80 C tai 50 C nesteen lämpötiloissa. Näitä lämpötilarajoja kutsutaan nimellä T max.. Asetuspiste alenee suhteessa asetettuun nostokorkeuteen (= 100 %) alla olevan käyrän mukaisesti. 10 V TM Navigointi Home > Asetukset > Väylätietoliikenne > Pumpun numero Pumpun numero Pumpulle voidaan antaa yksilöllinen numero. Näin pumput on helppo tunnistaa väylätietoliikenteen aikana Pumpun numero 33

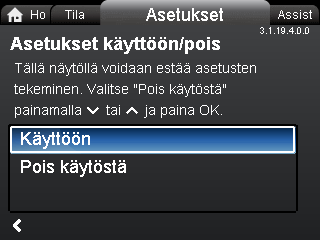

34 Suomi (FI) Yleiset asetukset Kieli Yksiköt Navigointi Home > Asetukset > Yleiset asetukset > Kieli Kieli Näytön kieleksi voidaan valita jokin seuraavista: GB, BG, CZ, DK, DE, EE, GR, ES, FR, HR, IT, LV, LT, HU, NL, UA, PL, PT, RU, RO, SK, SI, RS, FI, SE, TR, CN, JP tai KO. Mittayksiköt vaihtuvat automaattisesti valitun kielen mukaisesti. Asettaminen: 1. Valitse kieli painamalla ja. 2. Ota käyttöön painamalla [OK] Aseta päiväys ja kellonaika Navigointi Home > Asetukset > Yleiset asetukset > Aseta päiväys ja kellonaika Aseta päiväys ja kellonaika Valitse päiväyksen esitystapa Aseta päiväys Valitse ajan esitystapa Aseta aika. Tässä valikossa voit asettaa kellonajan. Valitse päiväyksen esitystapa VVVV-KK-PP PP-KK-VVVV KK-PP-VVVV. Asettaminen: 1. Valitse "Aseta päiväys". 2. Aloita asetusten tekeminen painamalla [OK]. 3. Valitse numero painamalla ja ja säädä painamalla tai. 4. Tallenna painamalla [OK]. Valitse ajan esitystapa HH:MM 24 tunnin kello HH:MM am/pm 12 tunnin kello. Asettaminen: 1. Valitse "Aseta aika". 2. Aloita asetusten tekeminen painamalla [OK]. 3. Valitse numero painamalla ja ja säädä painamalla tai. 4. Tallenna painamalla [OK] Kieli Aseta päiväys ja kellonaika Navigointi Home > Asetukset > Yleiset asetukset > Yksiköt Yksiköt SI- tai US-yksiköt Räätälöidyt yksiköt. Valitse käytettäväksi SI- tai US-yksiköt, tai valitse haluamasi yksiköt seuraaville parametreille. Paine Paine-ero Nostokorkeus Pinnankorkeus Virtaama Tilavuus Lämpötila Lämpötilaero Teho Energia. Asettaminen: 1. Valitse parametri ja paina [OK]. 2. Valitse yksikkö painamalla tai. 3. Ota käyttöön painamalla [OK]. Jos "SI- tai US-yksiköt" on valittu, mukautetut yksiköt nollautuvat Asetukset käyttöön/pois Navigointi Home > Asetukset > Yleiset asetukset > Asetukset käyttöön/pois Asetukset käyttöön/pois Asetusten tekeminen tällä näytöllä on mahdollista estää suojaussyistä. Valitse "Pois käytöstä" painikkeilla tai ja painamalla [OK]. Pumpun asetukset on nyt lukittu. Vain "Home"-näyttö on käytettävissä. Voit vapauttaa asetusten lukituksen painamalla ja samanaikaisesti vähintään 5 sekunnin ajan Yksiköt Asetukset käyttöön/pois 34

35 Poista historiatiedot Navigointi Home > Asetukset > Yleiset asetukset > Poista historiatiedot Poista historiatiedot Tyhjennä työloki Tyhjennä lämpöenergiatiedot Tyhjennä energiankulutus. Pumpusta voidaan poistaa tietoja, jos pumppu esimerkiksi siirretään toiseen järjestelmään tai uudet tiedot on asetettava järjestelmään tehtyjen muutosten takia. Asettaminen: 1. Valitse oikea alivalikko ja paina [OK]. 2. Valitse "Kyllä" painamalla tai ja paina [OK] tai peruuta painamalla Valitse Home-näyttö Poista historiatiedot Valitut parametrit näkyvät kuten seuraavassa kuvassa. Nuolikuvake kertoo, että parametri linkittyy "Asetukset"-valikkoon ja toimii asetusvalikon pikavalintana. 1. Aloita asetusten tekeminen painamalla [OK] ja aseta "Graafinen esitys". 2. Valitse haluamasi käyrä ja tallenna painamalla [OK] Näytön kirkkaus Määritä Home-näytön sisältö Kirkkaus Suomi (FI) Navigointi Home > Asetukset > Yleiset asetukset > Valitse Home-näyttö Valitse Home-näyttö Valitse Home-näytön tyyppi Määritä Home-näytön sisältö. "Home"-näytölle voidaan valita enintään neljä käyttäjän määrittelemää parametria tai graafinen pumpun kapasiteettikäyrä. Valitse Home-näytön tyyppi 1. Valitse "Tietoluettelo" tai "Graafinen esitys" painamalla tai. 2. Tallenna painamalla [OK]. Voit määritellä sisällön kohdassa "Määritä Home-näytön sisältö". Määritä Home-näytön sisältö 1. Aloita asetusten tekeminen painamalla [OK] ja aseta "Tietoluettelo". Parametriluettelo näkyy näytöllä. 2. Valitse tai poista valinta painamalla [OK]. Enintään neljä parametria voidaan valita Valitse Home-näyttö Navigointi Home > Asetukset > Yleiset asetukset > Näytön kirkkaus Kirkkaus 1. Aloita asetusten tekeminen painamalla [OK]. 2. Aseta kirkkaus painamalla ja. 3. Tallenna painamalla [OK] Palauta tehdasasetukset Navigointi Home > Asetukset > Yleiset asetukset > Palauta tehdasasetukset Palauta tehdasasetukset Tarvittaessa tehdasasetukset voidaan palauttaa ja nykyiset asetukset voidaan korvata. Kaikki käyttäjän tekemät asetukset valikoissa "Asetukset" ja "Assist" palautuvat tehdasasetuksiin. Tämä sisältää myös kielen, yksiköt, mahdollisen analogisen tulon asetuksen, monipumpputoiminnon jne. Voit korvata nykyiset asetukset tehdasasetuksilla valitsemalla "Kyllä" painikkeilla tai ja painamalla [OK] Palauta tehdasasetukset 35

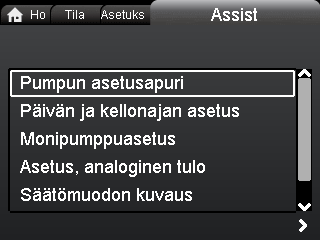

36 Suomi (FI) Käynnistä käyttöönotto-opas Navigointi Home > Asetukset > Yleiset asetukset > Käynnistä käyttöönotto-opas Käynnistä käyttöönotto-opas Käyttöönottotoiminto voidaan käynnistää uudelleen. Käyttöönottotoiminto ohjaa käyttäjää pumpun yleisissä asetuksissa, kuten kieli, päivämäärä ja kellonaika. Käynnistä käyttöönottotoiminto valitsemalla "Kyllä" painikkeilla tai ja painamalla [OK]. 13. "Assist"-valikko Navigointi Home > Assist Paina ja siirry "Assist"-valikkoon painamalla. "Assist"-valikko Valikon toiminnot: Pumpun asetusapuri Päivän ja kellonajan asetus Monipumppuasetus Asetus, analoginen tulo Säätömuodon kuvaus Vikatietojen apuri. "Assist"-valikko auttaa käyttäjää pumpun asetusten tekemisessä. Kussakin alivalikossa on ohje, joka auttaa käyttäjää asetusten tekemisessä Pumpun asetusapuri Tämä alivalikko on pumpun vaiheittainen asetusopas, jossa käsitellään ensin säätötavat ja lopuksi asetuspisteen asetus Päivän ja kellonajan asetus Katso kohta Aseta päiväys ja kellonaika Käynnistä käyttöönotto-opas Assist 13.7 Langaton GENIair Pumppu on suunniteltu monipumppuliitäntään langattoman GENIair-yhteyden avulla tai langallisesti väyläjärjestelmällä (kiinteistöautomaatio, BMS). Sisäänrakennettu langaton GENIair-moduuli mahdollistaa pumppujen ja Grundfos Go Remoten välisen kommunikoinnin ilman lisämoduuleja: Monipumpputoiminto. Katso kohta 13.8 Monipumpputoiminto. Grundfos GO Remote. Katso kohta 17.1 Grundfos GO Remote Monipumpputoiminto Monipumpputoiminto mahdollistaa rinnankytkettyjen vakiopumppujen ja kaksoispumppujen ohjaamisen ilman ulkoisia säätimiä. Monipumppujärjestelmän pumput kommunikoivat keskenään langattoman GENIair-yhteyden avulla. Monipumppujärjestelmä asetetaan valitulla pumpulla eli masterpumpulla (ensimmäinen valittu pumppu). Kaikki langattomalla GENIair-yhteydellä varustetut Grundfos-pumput voidaan liittää monipumppujärjestelmään. Monipumpputoiminnoista kerrotaan seuraavissa kappaleissa Vuorottelukäyttö Vain yksi pumppu käy kerrallaan. Vaihto pumpusta toiseen tapahtuu ajan tai energian perusteella. Pumpun vikaantuessa toinen pumppu jatkaa automaattisesti. Pumppujärjestelmä: Kaksoispumppu. Kaksi rinnan kytkettyä vakiopumppua. Pumppujen on oltava samantyyppisiä ja -kokoisia. Takaiskuventtiili on kytkettävä sarjaan jokaisen pumpun kanssa Varapumppukäyttö Yksi pumppu käy jatkuvasti. Varapumppua käytetään aika ajoin jumittumisen estämiseksi. Jos käyttöpumppu pysähtyy vian takia, varapumppu käynnistyy automaattisesti. Pumppujärjestelmä: Kaksoispumppu. Kaksi rinnan kytkettyä vakiopumppua. Pumppujen on oltava samantyyppisiä ja -kokoisia. Takaiskuventtiili on kytkettävä sarjaan jokaisen pumpun kanssa Kaskadikäyttö Kaskadikäyttö varmistaa, että pumpun kapasiteetti mukautetaan automaattisesti kulutukseen käynnistämällä tai pysäyttämällä pumppuja. Näin järjestelmä toimii mahdollisimman energiatehokkaasti vakiopaineella ja rajoitetulla pumppumäärällä. Kun kaksoispumppu käy vakiopainesäädöllä, toinen moottoriosa käynnistyy, kun kapasiteetti on välillä 90 % - 50 %. Kaikki käynnissä olevat pumput käyvät samalla nopeudella. Pumppu vaihtuu automaattisesti energian, käyttötuntien ja vian perusteella. Pumppujärjestelmä: Kaksoispumppu. Kaksi rinnan kytkettyä vakiopumppua. Pumppujen on oltava samantyyppisiä ja -kokoisia. Takaiskuventtiili on kytkettävä sarjaan jokaisen pumpun kanssa. Säätötavan on oltava "Vakiopaine" tai "Vakiokäyrä" Monipumppuasetus Alivalikko ohjaa käyttäjää monipumppujärjestelmän asettamisessa. Katso kohta 13.8 Monipumpputoiminto Asetus, analoginen tulo Alivalikko ohjaa käyttäjää analogisen tulon asettamisessa Säätömuodon kuvaus Alivalikko sisältää jokaisen säätötavan lyhyen kuvauksen Vikatietojen apuri Alivalikossa on tietoja vioista ja niiden korjaamisesta. 36

37 14. Säätötavan valinta Järjestelmän käyttökohde Suositellaan useimpiin lämmitysjärjestelmiin, erityisesti järjestelmiin, joiden jakeluputkissa on verrattain suuret painehäviöt. Katso kuvaus suhteellisen paineen kohdalta. Vaihtotilanteissa, kun suhteellisen paineen toimintapistettä ei tunneta. Toimintapisteen on oltava AUTO ADAPT -toiminnon toiminta-alueella. Käytön aikana pumppu tekee automaattisesti tarvittavat säädöt järjestelmän todellisten ominaisuuksien mukaan. Tämä asetus varmistaa pienimmän mahdollisen energiankulutuksen ja venttiilien melutason, jolloin käyttökustannukset alenevat ja käyttömukavuus paranee. FLOW ADAPT -säätötapa on AUTO ADAPT - ja FLOW LIMIT -toimintojen yhdistelmä. Tämä säätötapa soveltuu järjestelmiin, joihin halutaan maksimivirtauksen raja FLOW LIMIT. Pumppu valvoo ja säätää virtausta jatkuvasti ja varmistaa siten, ettei valittu FLOW LIMIT ylity. Pääpumput kattilasovelluksissa, joissa tarvitaan vakaa virtaus kattilan läpi. Energiaa ei hukata pumppaamalla ylimääräistä nestettä järjestelmään. Sekoituspiirillä varustetuissa järjestelmissä säätötapaa voidaan käyttää kunkin piirin virtaaman säätöön. Hyödyt: Riittävästi vettä kaikille piireille huippukuormatilanteissa, jos jokaiselle piirille on asetettu oikea maksimivirtaus. Jokaisen vyöhykkeen mitoitettu virtaus (tarvittava lämpöenergia) määritellään pumpulta lähtevällä virtauksella. Tämä arvo voidaan asettaa tarkasti FLOW ADAPT -säätötavassa eikä pumpun kuristusventtiilejä tarvita. Kun virtaus on tasausventtiilin asetusta pienempi, pumppu hidastaa nopeuttaan sen sijaan, että se hukkaisi energiaa pumppaamalla tasausventtiiliä vasten. Ilmastointijärjestelmien jäähdytyspinnat voivat toimia korkealla paineella ja pienellä virtauksella. Järjestelmiin, joissa on verrattain suuret painehäviöt jakeluputkissa, sekä ilmastointi- ja jäähdytysjärjestelmiin. Kaksiputkiset lämmitysjärjestelmät, joissa on termostaattiventtiilit ja hyvin pitkät jakeluputket voimakkaasti kuristetut putkiston tasausventtiilit paine-erosäätimet suuret painehäviöt järjestelmän niissä osissa, joissa koko vesimäärä virtaa (esim. kattila, lämmönvaihdin ja jakeluputkisto ensimmäiseen haaraan asti). Ensiöpiirin pumput järjestelmissä, joissa ensiöpiirin painehäviöt ovat suuret. Ilmastointijärjestelmät, joissa on lämmönvaihtimia (tuulettimet) jäähdytyskattoja jäähdytyspintoja. Järjestelmiin, joiden jakeluputkistossa on suhteellisen pienet painehäviöt. Kaksiputkiset lämmitysjärjestelmät, joissa on termostaattiventtiilit ja jotka on mitoitettu luonnollista kiertoa varten joissa on pienet painehäviöt järjestelmän niissä osissa, joissa koko vesimäärä virtaa (esim. kattila, lämmönvaihdin ja jakeluputkisto ensimmäiseen haaraan asti) tai jotka on muutettu suurelle menoputken ja paluuputken väliselle lämpötilaerolle (esim. kaukolämpö). Lattialämmitysjärjestelmät, joissa on termostaattiventtiilit. Yksiputkiset lämmitysjärjestelmät, joissa on termostaattiventtiilit tai tasausventtiilit. Ensiöpiirin pumput järjestelmissä, joissa ensiöpiirin painehäviöt ovat pienet. Vakaissa olosuhteissa toimivissa lämmitysjärjestelmissä, esimerkiksi lämpimän käyttöveden järjestelmissä, voi olla järkevää säätää pumppua paluuputken vakiolämpötilan perusteella. FLOW LIMIT -toimintoa kannattaa käyttää maksimivirtauksen säätöön. H H Valitse tämä säätötapa AUTO ADAPT FLOW ADAPT Suhteellinen paine H H set H set 2 H H Vakiopaine Vakiolämpötila Q Q Q Q Suomi (FI) Q Tämä säätötapa kannattaa valita, jos pumpun kapasiteettia halutaan säätää järjestelmän lämpötilaeron perusteella. Säätötavan käyttöön tarvitaan kaksi lämpötila-anturia: sisäinen lämpötila-anturi ja ulkoinen anturi tai kaksi ulkoista anturia. H Lämpötilaero t Q 37

38 Suomi (FI) Järjestelmän käyttökohde Jos järjestelmään on asennettu ulkoinen säädin, pumppu pystyy vaihtamaan vakiokäyrältä toiselle ulkoisen signaalin arvon perusteella. Pumppu voidaan myös asettaa toimimaan maks. tai min. käyrän mukaisesti säätämättömän pumpun tavoin: Maksimikäyräkäyttö voidaan valita tilanteissa, joissa tarvitaan maksimivirtausta. Tämä käyttötapa sopii esimerkiksi lämpimän käyttöveden priorisointiin. Minimikäyräkäyttö voidaan valita tilanteissa, joissa tarvitaan minimivirtausta. Tämä käyttötapa mahdollistaa esimerkiksi käsiohjatun yöpudotuksen, mikäli automaattista yöpudotusta ei haluta. H Valitse tämä säätötapa Vakiokäyrä Q Järjestelmissä, joissa pumput toimivat rinnan. Monipumpputoiminto mahdollistaa rinnankytkettyjen vakiopumppujen (kaksi pumppua) ja kaksoispumppujen ohjaamisen ilman ulkoisia säätimiä. Monipumppujärjestelmän pumput kommunikoivat keskenään langattoman GENIair-yhteyden avulla. "Assist"-valikko "Monipumppuasetus" 38

39 Suomi (FI) 15. Vianetsintä Varoitus Tyhjennä järjestelmä tai sulje sulkuventtiili pumpun kummaltakin puolelta ennen pumpun irrotusta. Pumpattava neste voi olla polttavan kuumaa ja korkean paineen alaisena Grundfos Eye -tilailmaisin Grundfos Eye Tila Syy Valot eivät pala. Virta pois päältä. Pumppu ei käy. Kaksi vastakkaista vihreää merkkivaloa pyörii pumpun pyörimissuuntaan. Virta päällä. Pumppu käy. Kaksi vastakkaista vihreää merkkivaloa palaa jatkuvasti. Virta päällä. Pumppu ei käy. Yksi keltainen merkkivalo pyörii pumpun pyörimissuuntaan. Varoitus. Pumppu käy. Yksi keltainen merkkivalo palaa jatkuvasti. Varoitus. Pumppu pysähtynyt. Kaksi vastakkaista punaista merkkivaloa vilkkuu Hälytys. samanaikaisesti. Pumppu pysähtynyt. Yksi vihreä merkkivalo keskellä palaa jatkuvasti (toisen ilmoituksen lisäksi). Kauko-ohjauksessa. Grundfos GO Remote kommunikoi parhaillaan pumpun kanssa Kaukosäätimen yhteyssignaali Grundfos Eyen keskimmäinen merkkivalo ilmaisee kommunikoinnin Grundfos GO Remoten kanssa. Seuraavassa taulukossa kuvataan keskimmäisen merkkivalon toiminta. Tilanne Kuvaus Vilkkuu Kyseinen pumppu näkyy korostettuna Grundfos GO Remoten näytöllä. Jotta käyttäjä näkee korostetun pumpun sijainnin, keskimmäinen merkkivalo vilkkuu neljä tai viisi kertaa kertoakseen "täällä ollaan". Paina Kyseinen pumppu on valittuna/auki Grundfos GO Remoten valikossa. Pumpun signaali "paina" pyytää käyttäjää valitsemaan pumpun/sallimaan pumpun tiedonsiirron Grundfos GO Remoten kanssa. Merkkivalo vilkkuu jatkuvasti, kunnes ponnahdusikkunassa pyydetään käyttäjää painamaan [OK] ja sallimaan tiedonsiirto Grundfos GO Remoten kanssa. Yhteydessä Merkkivalo ilmoittaa, että pumppu on yhteydessä Grundfos GO Remoteen. Merkkivalo palaa niin kauan kuin pumppu on valittuna Grundfos GO Remotessa. Keskimmäisen merkkivalon signaali Neljä tai viisi nopeaa välähdystä tarkoittaa: "täällä ollaan". Vilkkuu jatkuvasti 50 % syklillä. Merkkivalo palaa jatkuvasti. 39

40 Suomi (FI) 15.3 Vianetsintä Vikailmoitus voidaan kuitata jollakin seuraavista tavoista: Kun vian syy on poistettu, pumppu palaa normaalitoimintaan. Jos vika poistuu itsestään, vikailmoitus kuittautuu automaattisesti. Vian syy tallentuu pumpun hälytyslokiin. Varoitus- ja hälytyskoodit Vika Automaattinen nollaus ja käynnistys? Korjaustoimenpiteet Pumpun tiedonsiirtovika (10) Hälytys Tiedonsiirtovika elektroniikkaosien välillä. Kyllä Vaihda pumppu tai kysy neuvoa GRUNDFOS-HUOLLOSTA. Tarkasta, pyörittääkö nesteen virtaus pumppua. Katso koodi (29) Pakkopumppaus. Pakkopumppaus (29) Hälytys Toiset pumput tai lähteet pakottavat virtauksen pumpun läpi, vaikka se on pysäytettynä ja kytketty pois päältä. Kyllä Kytke pumppu pois päältä pääkytkimellä. Jos Grundfos Eye -tilailmaisimessa palaa merkkivalo, pumppu käy pakkopumppaustilassa. Tarkasta mahdolliset vialliset takaiskuventtiilit ja vaihda tarvittaessa. Tarkasta takaiskuventtiilien oikea sijoitus jne. Alijännite (40, 75) Hälytys Pumpun käyttöjännite liian matala. Kyllä Tarkasta, että käyttöjännite on sallitulla alueella. Jumittunut pumppu (51) Hälytys Pumppu on jumittunut. Ei Pura pumppu ja poista vierasesineet tai epäpuhtaudet, jotka estävät pumppua pyörimästä. Kuivakäynti (57) Hälytys Ei vettä pumpun imuaukossa tai vedessä on liikaa ilmaa. Ei Suorita käynnistystäyttö ja ilmaa pumppu ennen käynnistystä. Tarkasta, että pumppu toimii oikein. Ellei näin ole, vaihda pumppu tai kysy neuvoa GRUNDFOS-HUOLLOSTA. Moottorin korkea lämpötila (64) Hälytys Staattorikäämitysten lämpötila liian korkea. Ei Tarkasta käämitysten resistanssi MAGNA3-huolto-ohjeiden mukaisesti. Sisäinen vika (72, 84, 155, 157) Varoitus/hälytys Sisäinen vika pumpun elektroniikassa. Kyllä Vaihda pumppu tai kysy neuvoa GRUNDFOS-HUOLLOSTA. Ylijännite (74) Hälytys Pumpun käyttöjännite liian korkea. Kyllä Tarkasta, että käyttöjännite on sallitulla alueella. Tiedonsiirtovika, kaksoispumppu (77) Varoitus Moottoriosien välinen tiedonsiirtohäiriö tai -vika. Kyllä Tarkasta, että toiseen moottoriosaan tulee virta ja että se on kytketty sähköverkkoon. Sisäisen tunnistimen vika (88) Varoitus Pumppu saa sisäiseltä anturilta signaalin, joka on normaalialueen ulkopuolella. Kyllä Tarkasta, että pistoke ja kaapeli on oikein kytketty anturiin. Anturi sijaitsee pumppupesän takana. Vaihda anturi tai kysy neuvoa GRUNDFOS-HUOLLOSTA. Ulkoisen tunnistimen vika (93) Varoitus Pumppu saa ulkoiselta anturilta signaalin, joka on normaalialueen ulkopuolella. Kyllä Vastaako asetettu sähköinen signaali (0-10 V tai 4-20 ma) anturin lähtösignaalia? Ellei näin ole, muuta analogisen tulon asetus tai vaihda anturi sellaiseen, joka vastaa asetusta. Tarkasta, ettei anturin kaapelissa ole vaurioita. Tarkasta kaapelin liitäntä pumpun ja anturin puolella. Korjaa liitäntä tarvittaessa. Katso kohta 16.2 Anturin tila. Anturi on irrotettu, mutta analogista tuloa ei ole poistettu käytöstä. Vaihda anturi tai kysy neuvoa GRUNDFOS-HUOLLOSTA. Huomio Jos syöttökaapeli on vaurioitunut, sen saa vaihtaa ainoastaan valmistaja, sen valtuuttama huoltoliike tai vastaava pätevä henkilö. 40

41 16. Paine-ero- ja lämpötila-anturi MAGNA3 sisältää paine-ero- ja lämpötila-anturin. Anturi sijaitsee pumppupesässä imu- ja paineaukkojen välisessä kanavassa. Kaksoispumppujen anturit on yhdistetty samaan kanavaan, joten pumpuista saadaan sama paine-ero ja lämpötila. Anturi lähettää kaapelin kautta sähköisen signaalin paine-erosta pumpun yli sekä nesteen lämpötilasta ohjauskotelossa olevalle säätimelle. Jos anturisignaali puuttuu, pumppu käy maksiminopeudella. Kun vika on korjattu, pumppu jatkaa käyntiään asetettujen parametrien mukaisesti. Paine-ero- ja lämpötila-anturin käytöstä on merkittäviä hyötyjä: suora palaute pumpun näytölle täydellinen pumpun hallinta pumpun kuormituksen tarkka mittaus ja optimaalinen säätö, mikä parantaa energiatehokkuutta. Anturin huollon ja vaihdon jälkeen on tärkeää, että tiivistehuppu asennetaan oikein anturin koteloon. Kiristä kiinnikkeen ruuvi momenttiin 5 Nm Anturin tekniset tiedot Paine Suurin sallittu paine-ero käytön aikana Tarkkuus ( C) Tarkkuus ( C ja C) Lämpötila 16.2 Anturin tila 2 bar / 0,2 MPa 2 % (koko alue) 3 % (koko alue) Lämpötila-alue käytön aikana C Tarkkuus ± 2 C Jos anturi vikaantuu, pumppu jatkaa käyntiä säätämättömän pumpun tavoin. Pumppu käy siis simulointikäytöllä, jossa jännite ja sähkövirta määräävät toimintapisteen, ja virtausarvon tarkkuus heikkenee. Suomi (FI) Varoitus Varmista ennen anturin vaihtamista, että pumppu on pysäytettynä eikä järjestelmässä ole painetta. Pumppu käy edelleen, mutta anturin mittauksilla on varmistettava, että anturissa ei ole vikoja. Katso MAGNA3-huolto-ohjeet WebCAPSista. On tärkeää, että anturin maaliitäntä on kytketty oikein pumppupesään. Kiristä ruuvi tarvittaessa momenttiin 5 Nm. Katso kuva 45. Anturin kiinnittimen ruuvi Kuva 44 Anturin oikea asento 5 Nm TM Kuva 45 Anturin maaliitäntä TM

42 Suomi (FI) 17. Lisävarusteet 17.1 Grundfos GO Remote MAGNA3 on suunniteltu langattomaan kommunikointiin Grundfos GO Remote -sovelluksen kanssa. Grundfos GO Remote -sovellus kommunikoi pumpun kanssa radioyhteydellä (langaton GENIair) CIM-moduulit Pumppu voi kommunikoida langattoman GENIair-yhteyden tai CIM-moduulin kautta. Pumppu voi siis kommunikoida toisten pumppujen ja erityyppisten verkkoratkaisujen kanssa. Grundfos CIM -moduuleilla (CIM = Communication Interface Module) pumput voidaan kytkeä tavanomaisiin kenttäväyliin. Pumpun ja Grundfos GO Remoten välinen radioyhteys on salattu luvattoman käytön estämiseksi. Grundfos GO Remote -sovellus on saatavana Applen AppStoresta ja Android marketista. Grundfos GO Remote -ratkaisu korvaa Grundfos R100 -kaukosäätimen. Siten kaikki tuotteet, joita R100 tukee toimivat myös Grundfos GO Remoten kanssa. Grundfos GO Remotea voidaan käyttää seuraaviin tarkoituksiin: Käyttötietojen lukeminen. Varoitus- ja hälytysilmoitusten lukeminen. Säätötavan asettaminen. Asetuspisteen asettaminen. Ulkoisen asetuspistesignaalin valinta. Pumppunumeron määrittäminen, jotta Grundfos GENIbusin kautta kytketyt pumput voidaan erottaa toisistaan. Digitaalisen tulon toiminnon valinta. Raporttien luominen (PDF). Ohjetoiminto. Monipumppuasetus. Dokumentoinnin näyttäminen. Lisätietoja toiminnasta ja yhdistämisestä pumppuun on erillisissä Grundfos GO Remote -kokoonpanon asennus- ja käyttöohjeissa. Kuva 46 Kiinteistöautomaatiojärjestelmä (BMS), jossa neljä pumppua on rinnankytkettynä CIM-moduuli on lisälaitteena toimiva tiedonsiirtomoduuli. CIM-moduuli mahdollistaa tiedonsiirron pumpun ja ulkoisen järjestelmän välillä (esimerkiksi kiinteistöautomaatio- tai kaukovalvontajärjestelmä). CIM-moduuli kommunikoi kenttäväyläprotokollien avulla. Yhdyskäytävä on laite, joka mahdollistaa tiedonsiirron kahden eri tiedonsiirtoprotokollaan perustuvan verkon välillä. Saatavana on seuraavat CIM-moduulit: Moduuli Kenttäväyläprotokolla Tuotenumero CIM 050 GENIbus CIM 100 LonWorks CIM 150 PROFIBUS DP CIM 200 Modbus RTU CIM 250 GSM/GPRS CIM 270 GRM CIM 300 BACnet MS/TP CIM 500 Ethernet TM

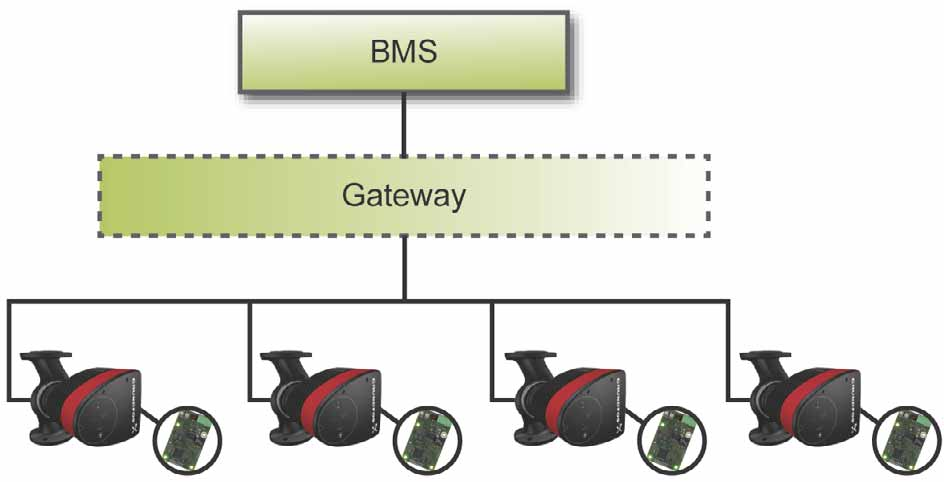

43 CIM-moduulien kuvaus Moduuli CIM 050 Kenttäväyläprotokolla Kuvaus Toiminnot Suomi (FI) TM GENIbus CIM 050 on Grundfosin tiedonsiirtomoduuli, jota käytetään kommunikointiin GENIbus-väylän kanssa. CIM 050 sisältää liitännät GENIbus-yhteyttä varten. CIM 100 TM LonWorks CIM 100 on Grundfosin tiedonsiirtomoduuli, jota käytetään kommunikointiin LonWorks-väylän kanssa. CIM 100 sisältää liitännät LonWorks-yhteyttä varten. CIM 100:n tiedonsiirtotila ilmaistaan kahdella LED-valolla. Toinen LED-valo ilmaisee pumpun oikean liitännän, toinen LonWorks-yhteyden tilan. CIM 150 TM PROFIBUS DP CIM 150 on Grundfosin tiedonsiirtomoduuli, jota käytetään kommunikointiin PROFIBUS-väylän kanssa. CIM 150 sisältää liitännät PROFIBUS DP -yhteyttä varten. Väylän terminointi asetetaan DIP-kytkimillä. PROFIBUS DP -osoite asetetaan kahdella heksadesimaalisella kiertokytkimellä. CIM 150:n tiedonsiirtotila ilmaistaan kahdella LED-valolla. Toinen LED-valo ilmaisee pumpun oikean liitännän, toinen PROFIBUS-yhteyden tilan. CIM 200 TM Modbus RTU CIM 200 on Grundfosin tiedonsiirtomoduuli, jota käytetään kommunikointiin Modbus RTU -väylän kanssa. CIM 200 sisältää liitännät Modbus-yhteyttä varten. Pariteetti ja stop-bitit sekä siirtonopeus ja väylän terminointi asetetaan DIP-kytkimillä. Modbus-osoite asetetaan kahdella heksadesimaalisella kiertokytkimellä. CIM 200:n tiedonsiirtotila ilmaistaan kahdella LED-valolla. Toinen LED-valo ilmaisee pumpun oikean liitännän, toinen Modbus-yhteyden tilan. CIM 250 TM GSM/GPRS CIM 250 on Grundfosin tiedonsiirtomoduuli, jota käytetään kommunikointiin GMS/GPRS-väylän kanssa. CIM 250 soveltuu kommunikointiin GMS-verkossa. CIM 250 -moduulissa on SIM-korttipaikka ja SMA-yhteys GSM-antenniin. CIM 250 sisältää myös sisäisen vara-akun. CIM 250:n tiedonsiirtotila ilmaistaan kahdella LED-valolla. Toinen LED-valo ilmaisee pumpun oikean liitännän, toinen GMS/GPRS-yhteyden tilan. : SIM-korttia ei toimiteta CIM 250 -moduulin kanssa. Palveluntarjoajan SIM-kortin on tuettava tiedonsiirto-/faksipalveluja, jotta PC-työkalun tai SCADA-järjestelmän puhelupalvelua voidaan käyttää. Palveluntarjoajan SIM-kortin on tuettava GPRS-palveluja, jotta PC-työkalun tai SCADA-järjestelmän Ethernet-palvelua voidaan käyttää. 43

44 Suomi (FI) Moduuli CIM 270 TM Kenttäväyläprotokolla Grundfos Remote Management Kuvaus CIM 270 on Grundfosin GSM/GPRS-modeemi, jota käytetään kommunikointiin Grundfos Remote Management -järjestelmän kanssa. Se vaatii GSM-antennin, SIM-kortin ja sopimuksen Grundfosin kanssa. Toiminnot CIM 270:n avulla käyttäjätiliä voidaan käyttää langattomasti aina, kun internet-yhteys on käytettävissä, esimerkiksi älypuhelimella, tabletilla, kannettavalla tietokoneella tai pöytätietokoneella. Varoitukset ja hälytykset voidaan lähettää sähköpostitse tai tekstiviestinä matkapuhelimeesi tai tietokoneeseesi. Saat täydellisen yhteenvedon koko GRM-järjestelmän tilasta. Kunnossapito ja huolto voidaan suunnitella todellisten käyttötietojen perusteella. CIM 300 TM BACnet MS/TP CIM 300 on Grundfosin tiedonsiirtomoduuli, jota käytetään kommunikointiin BACnet MS/TP-verkon kanssa. CIM 300 sisältää liitännät BACnet MS/TP -yhteyttä varten. Siirtonopeus ja väylän terminointi sekä yksilöllinen Device Object Instance Number asetetaan DIP-kytkimillä. BACnet-osoite asetetaan kahdella heksadesimaalisella kiertokytkimellä. CIM 300:n tiedonsiirtotila ilmaistaan kahdella LED-valolla. Toinen LED-valo ilmaisee pumpun oikean liitännän, toinen BACnet-yhteyden tilan. CIM 500 TM Ethernet CIM 500 on Grundfosin tiedonsiirtomoduuli, jota käytetään tiedonsiirtoon teollisuuden Ethernet-verkon ja Grundfosin tuotteiden välillä. CIM 500 tukee useita Ethernet-teollisuusprotokollia. CIM 500 -moduulin määritykset tehdään sisäisellä verkkopalvelimella, tavallisen verkkoselaimen kautta. Katso lisää toiminnoista Grundfos CIM -moduulin mukana toimitettavalta CD-ROM-levyltä Grundfos Remote Management Grundfos Remote Management on helposti asennettava, edullinen ratkaisu Grundfos-tuotteiden langattomaan valvontaan ja hallintaan. Se perustuu keskitettyyn tietokantaan ja verkkopalvelimeen, joka kerää tiedot langattomasti GSM/GPRS-modeemilla. Järjestelmä vaatii ainoastaan internet-yhteyden, verkkoselaimen, GRM-modeemin ja antennin sekä Grundfosin kanssa tehtävän sopimuksen, joka mahdollistaa Grundfos-pumppujärjestelmien valvonnan ja hallinnan. Käyttäjätiliä voidaan käyttää langattomasti aina, kun internet-yhteys on käytettävissä, esimerkiksi älypuhelimella, tabletilla, kannettavalla tietokoneella tai pöytätietokoneella. Varoitukset ja hälytykset voidaan lähettää sähköpostitse tai tekstiviestinä matkapuhelimeesi tai tietokoneeseesi. Sovellus Kuvaus Tuotenumero CIM-moduulien uudelleenkäyttö CIU-yksikössä olevaa CIM-moduulia, jota on käytetty GRUNDFOS MAGNAn kanssa, voidaan käyttää uudelleen MAGNA3:ssa. CIM-moduuli on konfiguroitava uudelleen ennen käyttöä MAGNA3-pumpussa. Ota yhteyttä lähimpään Grundfosedustajaan. Kuva 47 CIM-moduulin uudelleenkäyttö TM CIM 270 GSM-antenni kattoasennukseen GSM-antenni pöytäasennukseen Grundfos Remote Management (vaatii sopimuksen Grundfosin kanssa ja SIM-kortin). Antenni metallikaappien päälle. Ilkivaltasuojattu. 2 m kaapeli. Nelitaajuus (maailmanlaajuinen käyttö). Antenni yleiskäyttöön, esimerkiksi muovikaappien sisälle. Voidaan kiinnittää kaksipuolisella teipillä (sisältyy toimitukseen). 4 m kaapeli. Nelitaajuus (globaali käyttö) Kysy GRM-sopimusta paikalliselta Grundfos-edustajalta. 44

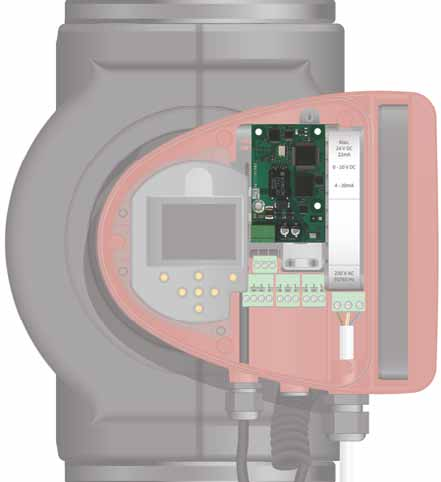

45 CIM-moduulin asennus Varoitus Kytke sähkövirta pois päältä ennen moduulin asennusta. Varmista, ettei sähkövirtaa voida epähuomiossa kytkeä takaisin. Suomi (FI) Vaihe Toimenpide Kuva 1 Liittimillä kytketyt versiot: Löysää ruuveja ja irrota ohjauskotelon etukansi. TM Pistokkeella kytketyt versiot: Löysää ruuveja ja avaa ohjauskotelon etukansi. TM Asenna CIM-moduuli kuvan mukaisesti ja napsauta se kiinni. TM Asenna ja kiristä CIM-moduulin kiinnitysruuvi ja varmista maadoitusliitäntä. TM Kenttäväylien liitäntä on kuvattu erillisissä CIM-moduulin asennus- ja käyttöohjeissa. TM
