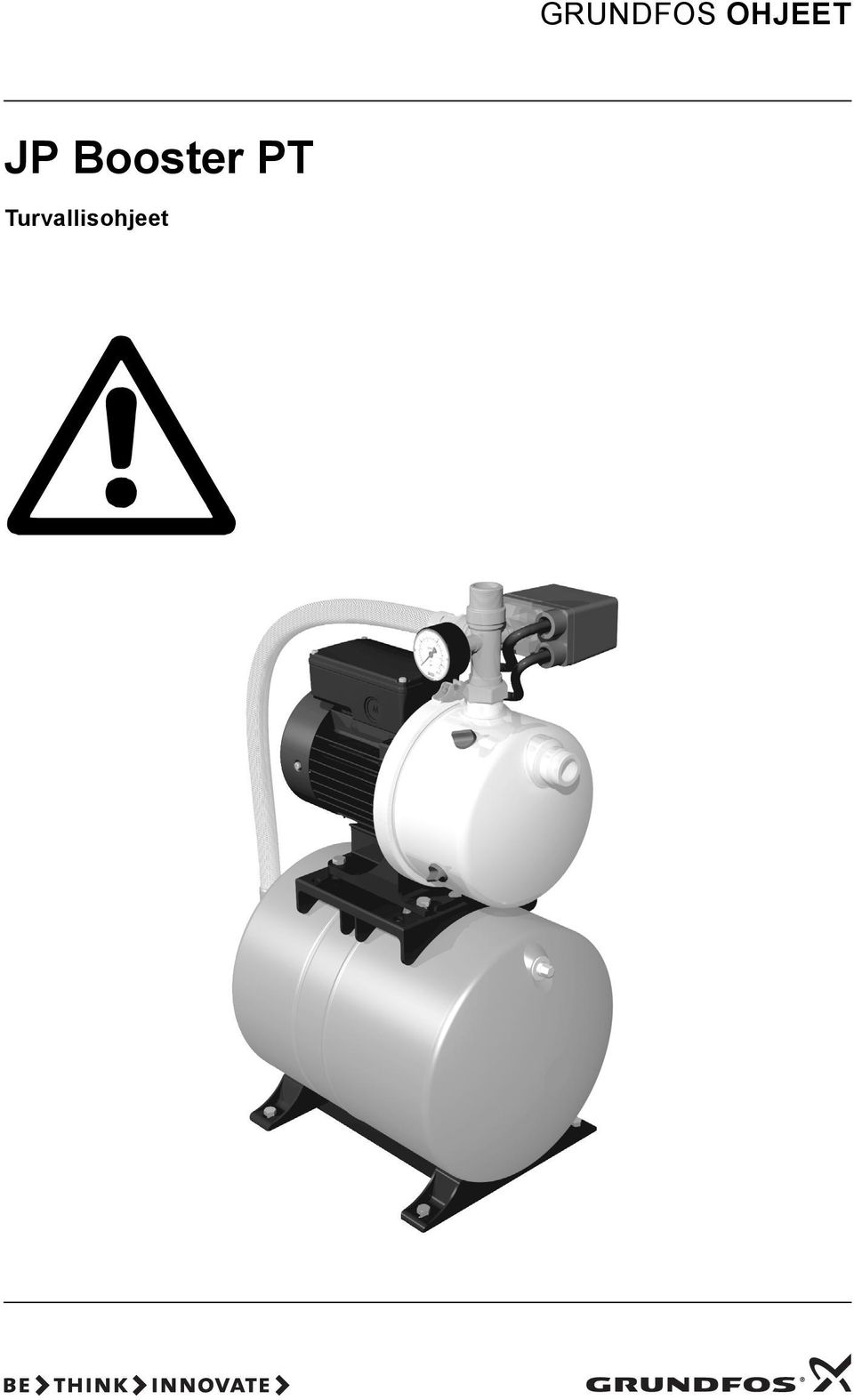

1 GRUNDFOS OHJEET JP Booster PT Turvallisohjeet

2 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the product JP Booster PT, to which this declaration relates, is in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standard used: EN 809: Low Voltage Directive (2006/95/EC). Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Standards used: EN : 2000 and EN , A16: Ecodesign Directive (2009/125/EC). Electric motors: Commission Regulation No. 640/2009. Applies only to three-phase Grundfos motors marked IE2 or IE3. See motor nameplate. Standard used: EN : CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek JP Booster PT, na nějž se toto prohlášení vztahuje, je v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použitá norma: EN 809: Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použité normy: EN : 2002 a EN : Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použité normy: EN : 2000 a EN , A16: Směrnice o požadavcích na ekodesign (2009/125/ES). Elektrické motory: Nařízení Komise č. 640/2009. Platí pouze pro třífázové motory Grundfos označené IE2 nebo IE3. Viz typový štítek motoru. Použitá norma: EN : DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt JP Booster PT, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmt: Maschinenrichtlinie (2006/42/EG). Norm, die verwendet wurde: EN 809: Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). Normen, die verwendet wurden: EN : 2000 und EN , A16: ErP-Richtlinie (2009/125/EG). Elektromotoren: Verordnung der EU-Kommission Nr. 640/2009. Gilt nur für dreiphasige Motoren von Grundfos mit der Kennzeichnung IE2 bzw. IE3. Siehe Motorleistungsschild. Norm, die verwendet wurde: EN : GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα JP Booster PT, στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπο που χρησιμοποιήθηκε: EN 809: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2002 και EN : Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2000 και EN , A16: Οδηγία Οικολογικού Σχεδιασμού (2009/125/ΕC). Ηλεκτρικοί κινητήρες: Κανονισμός Αρ. 640/2009 της Επιτροπής. Ισχύει μόνο σε τριφασικούς κινητήρες της Grundfos με σήμανση ΙΕ2 ή ΙΕ3. Βλέπε πινακίδα κινητήρα. Πρότυπο που χρησιμοποιήθηκε: EN : BG: EC декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продукта JP Booster PT, за който се отнася настоящата декларация, отговаря на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложен стандарт: EN 809: Директива за нисковолтови системи (2006/95/EC). Приложени стандарти: EN : 2002 и EN : Директива за електромагнитна съвместимост (2004/108/EC). Приложени стандарти: EN : 2000 и EN , A16: Директива за екодизайн (2009/125/EC). Електродвигатели: Регламент на Комисията 640/2009. Отнася се само за трифазни електродвигатели на Grundfos, маркирани с IE2 или IE3. Вижте табелата с данни на двигателя. Приложен стандарт: EN : DK: EF-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produktet JP Booster PT som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendt standard: EN 809: Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Anvendte standarder: EN : 2000 og EN , A16: Ecodesigndirektivet (2009/125/EF). Elektriske motorer: Kommissionens forordning nr. 640/2009. Gælder kun 3-fasede Grundfos-motorer der er mærket IE2 eller IE3. Se motorens typeskilt. Anvendt standard: EN : EE: EL vastavusdeklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et toode JP Booster PT, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standard: EN 809: Madalpinge direktiiv (2006/95/EC). Kasutatud standardid: EN : 2002 ja EN : Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standardid: EN : 2000 ja EN , A16: Ökodisaini direktiiv (2009/125/EC). Elektrimootorid: Komisjoni määrus nr 640/2009. Kehtib ainult IE2- või IE3-märgisega Grundfosi kolmefaasiliste mootorite kohta. Vaadake mootori andmeplaadilt. Kasutatud standard: EN : ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra propia responsabilidad que el producto JP Booster PT, al cual se refiere esta declaración, está conforme con las Directivas del Consejo en la aproximación de las leyes de los Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Norma aplicada: EN 809: Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Normas aplicadas: EN : 2000 y EN , A16: Directiva sobre diseño ecológico (2009/125/CE). Motores eléctricos: Reglamento de la Comisión n. 640/2009. Válido sólo para motores trifásicos Grundfos pertenecientes a las categorías IE2 e IE3. Consulte la placa de características del motor. Norma aplicada: EN :

3 FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit JP Booster PT, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Norme utilisée : EN 809 : Directive Basse Tension (2006/95/CE). Normes utilisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Normes utilisées : EN : 2000 et EN , A16: Directive en matière d'écoconception (2009/125/CE). Moteurs électriques : Règlement de la Commission N 640/2009. S'applique uniquement aux moteurs triphasés Grundfos marqués IE2 ou IE3. Voir la plaque signalétique du moteur. Norme utilisée : EN : IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto JP Booster PT, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norma applicata: EN 809: Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Norme applicate: EN : 2000 e EN , A16: Direttiva Ecodesign (2009/125/CE). Motori elettrici: Regolamento della Commissione N. 640/2009. Applicabile solo ai motori trifase Grundfos contrassegnati IE2 o IE3. Vedere la targhetta identificativa del motore. Norma applicata: EN : LT: EB atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminys JP Booster PT, kuriam skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomas standartas: EN 809: Žemų įtampų direktyva (2006/95/EB). Taikomi standartai: EN : 2002 ir EN : EMS direktyva (2004/108/EB). Taikomi standartai: EN : 2000 ir EN , A16: Ekologinio projektavimo direktyva (2009/125/EB). Elektros varikliai: Komisijos reglamentas Nr. 640/2009. Taikoma tik trifaziams Grundfos varikliams, pažymėtiems IE2 arba IE3. Žr. variklio vardinę plokštelę. Taikomas standartas: EN : NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat het product JP Booster PT waarop deze verklaring betrekking heeft, in overeenstemming is met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte norm: EN 809: Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Gebruikte normen: EN : 2000 en EN , A16: Ecodesign richtlijn (2009/125/EC). Elektromotoren: Verordening van de commissie nr. 640/2009. Geldt alleen voor de driefase elektromotoren van Grundfos, aangeduid met IE2 of IE3. Zie het typeplaatje van de motor. Gebruikte norm: EN : HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP Booster PT, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištena norma: EN 809: Direktiva za niski napon (2006/95/EZ). Korištene norme: EN : 2002 i EN : Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištene norme: EN : 2000 i EN , A16: Direktiva o ekološkoj izvedbi (2009/125/EZ). Električni motori: Regulativa komisije br. 640/2009. Odnosi se samo na trofazne Grundfos motore s oznakama IE2 ili IE3. Pogledajte natpisnu pločicu motora. Korištena norma: EN : LV: EK paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkts JP Booster PT, uz kuru attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotais standarts: EN 809: Zema sprieguma direktīva (2006/95/EK). Piemērotie standarti: EN : 2002 un EN : Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotie standarti: EN : 2000 un EN , A16: Ekodizaina direktīva (2009/125/EK). Elektriskie motori: Komisijas Regula Nr. 640/2009. Attiecas tikai uz trīsfāžu Grundfos motoriem, kas apzīmēti ar IE2 vai IE3. Sk. motora pases datu plāksnītē. Piemērotais standarts: EN : HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a JP Booster PT termék, amelyre jelen nyilatkozik vonatkozik, megfelel az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabvány: EN 809: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN : 2000 és EN , A16: Környezetbarát tervezésre vonatkozó irányelv (2009/125/EK). Villamos motorok: A Bizottság 640/2009/EK rendelete. Csak az IE2 vagy IE3 jelzésű háromfázisú Grundfos motorokra vonatkozik. Lásd a motor adattábláját. Alkalmazott szabvány: EN : UA: Свідчення про відповідність вимогам ЄС Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукт JP Booster PT, на який поширюється дана декларація, відповідає таким рекомендаціям Ради з уніфікації правових норм країн - членів ЄС: Механічні прилади (2006/42/ЄС). Стандарти, що застосовувалися: EN 809: Низька напруга (2006/95/ЄС). Стандарти, що застосовувалися: EN : 2002 та EN : Електромагнітна сумісність (2004/108/ЄС). Стандарти, що застосовувалися: EN : 2000 та EN , A16: Директива з екодизайну (2009/125/ЄС). Електродвигуни: Постанова Комісії 640/2009. Застосовується тільки до трифазних електродвигунів Grundfos, позначених IE2 або IE3. Дивіться паспортну табличку електродвигуна. Стандарти, що застосовувалися: EN : Vaatimustenmukaisuusvakuutus 3

4 Vaatimustenmukaisuusvakuutus PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby JP Booster PT, których deklaracja niniejsza dotyczy, są zgodne znastępującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowana norma: EN 809: Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). Zastosowane normy: EN : 2000 oraz EN , A16: Dyrektywa Ekoprojektowa (2009/125/WE). Silniki elektryczne: Rozporządzenie Komisji (WE) Nr 640/2009. Dotyczy tylko trójfazowych silników firmy Grundfos z oznaczeniami IE2 lub IE3. Patrz tabliczka znamionowa silnika. Zastosowana norma: EN : RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия JP Booster PT, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Механические устройства (2006/42/ЕС). Применявшийся стандарт: EN 809: Низковольтное оборудование (2006/95/EC). Применявшиеся стандарты: EN : 2002 и EN : Электромагнитная совместимость (2004/108/EC). Применявшиеся стандарты: EN : 2000 и EN , A16: Директива по экологическому проектированию энергопотребляющей продукции (2009/125/EC). Электродвигатели: Постановление Комиссии 640/2009. Применяется только к трехфазным электродвигателям Grundfos, обозначенным IE2 или IE3. См. шильдик с техническими данными двигателя. Применявшийся стандарт: EN : SK: Prehlásenie o konformite EÚ My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobok JP Booster PT, na ktorý sa toto prehlásenie vzt ahuje, je v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použitá norma: EN 809: Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použité normy: EN : 2002 a EN : Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Použité normy: EN : 2000 a EN , A16: Smernica o ekodizajne (2009/125/EC). Elektromotory: Nariadenie Komisie č. 640/2009. Platné iba pre trojfázové motory Grundfos, označené ako IE2 alebo IE3. Viď typový štítok motora. Použitá norma: EN : RS: EC deklaracija o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod JP Booster PT, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćen standard: EN 809: Direktiva niskog napona (2006/95/EC). Korišćeni standardi: EN : 2002 i EN : EMC direktiva (2004/108/EC). Korišćeni standardi: EN : 2000 i EN , A16: Direktiva o ekološkom projektovanju (2009/125/EC). Električni motori: Propis Komisije br. 640/2009. Važi samo za trofazne Grundfos motore označene sa IE2 ili IE3. Pogledajte natpisnu pločicu motora. Korišćen standard: EN : PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que o produto JP Booster PT, ao qual diz respeito esta declaração, está em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Norma utilizada: EN 809: Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Normas utilizadas: EN : 2000 e EN , A16: Directiva de Concepção Ecológica (2009/125/CE). Motores eléctricos: Disposição Regulamentar da Comissão n. 640/2009. Aplica-se apenas a motores trifásicos Grundfos assinalados como IE2 ou IE3. Consulte a chapa de características do motor. Norma utilizada: EN : RO: Declaraţie de conformitate CE Noi, Grundfos, declarãm pe propria rãspundere cã produsele JP Booster PT, la care se referã aceastã declaraþie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizãrii legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standard utilizat: EN 809: Directiva Tensiune Joasă (2006/95/CE). Standarde utilizate: EN : 2002 şi EN : Directiva EMC (2004/108/CE). Standarde utilizate: EN : 2000 şi EN , A16: Directiva Ecodesign (2009/125/CE). Motoare electrice: Regulamentul Comisiei nr. 640/2009. Se aplică numai motoarelor trifazate Grundfos cu marca IE2 sau IE3. Vezi plăcuţa de identificare a motorului. Standard utilizat: EN : SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki JP Booster PT, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljena norma: EN 809: Direktiva o nizki napetosti (2006/95/ES). Uporabljeni normi: EN : 2002 in EN : Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljeni normi: EN : 2000 in EN , A16: Eco-design direktiva (2009/125/ES). Električni motorji: Uredba Komisije št. 640/2009. Se nanaša samo na trofazne motorje Grundfos z oznako IE2 ali IE3. Glejte napisno ploščico motorja. Uporabljena norma: EN : FI: EY-vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuote JP Booster PT, jota tämä vakuutus koskee, on EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti: Konedirektiivi (2006/42/EY). Sovellettu standardi: EN 809: Pienjännitedirektiivi (2006/95/EY). Sovellettavat standardit: EN : 2002 ja EN : EMC-direktiivi (2004/108/EY). Sovellettavat standardit: EN : 2000 ja EN , A16: Ekologista suunnittelua koskeva direktiivi (2009/125/EY). Sähkömoottorit: Komission asetus (EY) N:o 640/2009. Koskee vain Grundfosin IE2- tai IE3-merkittyjä 3-vaihemoottoreita. Katso moottorin arvokilvestä. Sovellettu standardi: EN :

5 SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten JP Booster PT, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpad standard: EN 809: Lågspänningsdirektivet (2006/95/EG). Tillämpade standarder: EN : 2002 och EN : EMC-direktivet (2004/108/EG). Tillämpade standarder: EN : 2000 och EN , A16: Ekodesigndirektivet (2009/125/EG). Elektriska motorer: Kommissionens förordning nr 640/2009. Gäller endast trefas Grundfos-motorer märkta med IE2 eller IE3. Se motorns typskylt. Tillämpad standard: EN : TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan JP Booster PT ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standart: EN 809: Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standartlar: EN : 2002 ve EN : EMC Diretifi (2004/108/EC). Kullanılan standartlar: EN : 2000 ve EN , A16: Ecodesign Direktifi (2009/125/EC). Elektrikli motorlar: 640/2009 sayılı Komisyon Yönetmeliği. Sadece IE2 veya IE3 işaretli trifaze Grundfos motorlar için geçerlidir. Motor bilgi etiketine bakınız. Kullanılan standart: EN : Bjerringbro, 1st December 2011 Vaatimustenmukaisuusvakuutus Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. Декларация о соответствии на территории РФ Установки повышения давления JP Boosters, произведенные в России, сертифицированы на соответствие требованиям Технического регламента о безопасности машин и оборудования (Постановление правительства РФ от ). Сертификат соответствия: C-RU.АЯ56.В.03300, срок действия до г. Изделия, произведенные в России, изготавливаются в соответствии c ТУ Истра, 1 августа 2012 г. Касаткина В. В. Руководитель отдела качества, экологии и охраны труда ООО Грундфос Истра, Россия , Московская область, Истринский район, дер. Лешково, д.188 5

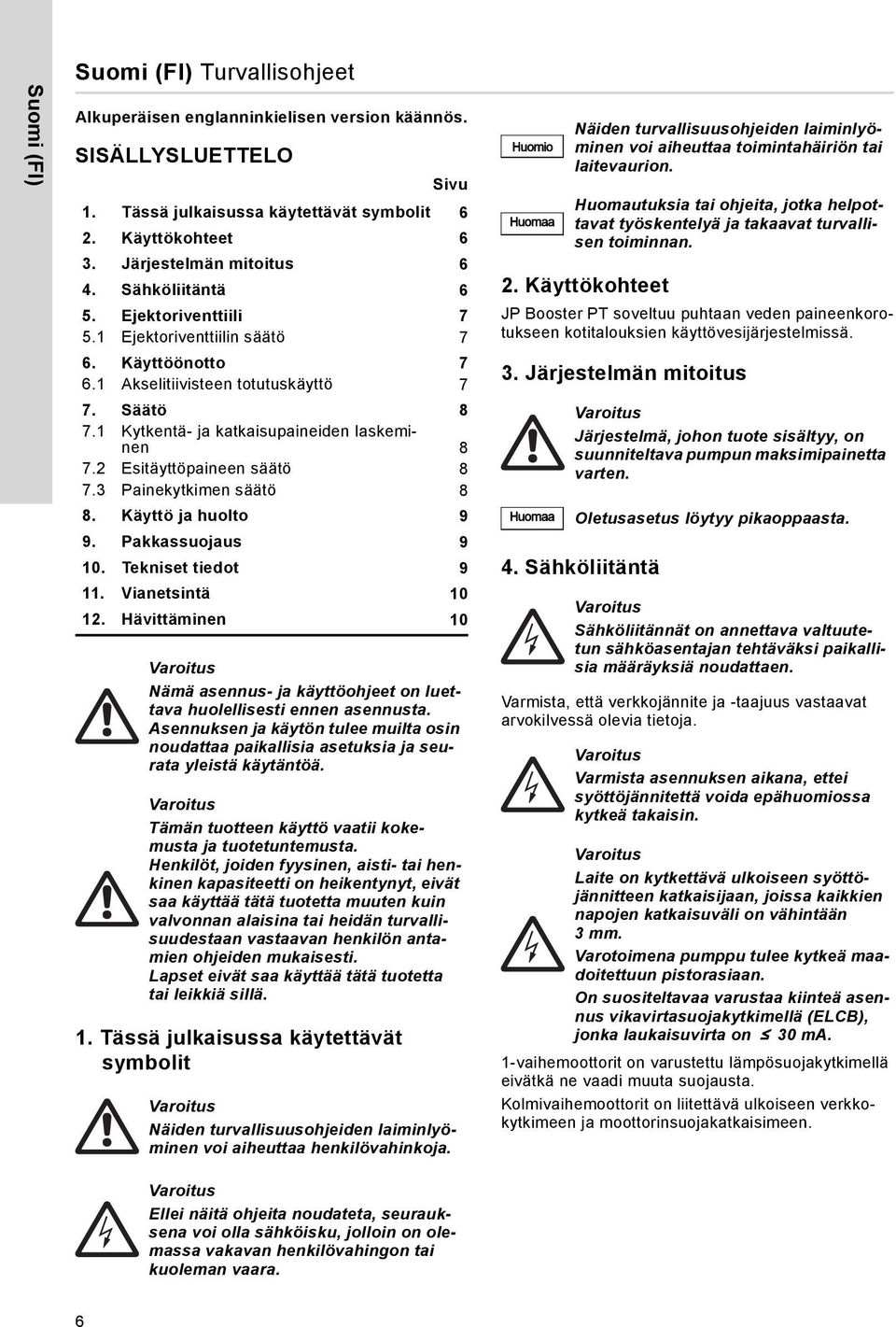

6 Suomi (FI) Suomi (FI) Turvallisohjeet Alkuperäisen englanninkielisen version käännös. SISÄLLYSLUETTELO 1. Tässä julkaisussa käytettävät symbolit Sivu 1. Tässä julkaisussa käytettävät symbolit 6 2. Käyttökohteet 6 3. Järjestelmän mitoitus 6 4. Sähköliitäntä 6 5. Ejektoriventtiili Ejektoriventtiilin säätö 7 6. Käyttöönotto Akselitiivisteen totutuskäyttö 7 7. Säätö Kytkentä- ja katkaisupaineiden laskeminen Esitäyttöpaineen säätö Painekytkimen säätö 8 8. Käyttö ja huolto 9 9. Pakkassuojaus Tekniset tiedot Vianetsintä Hävittäminen 10 Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. Tämän tuotteen käyttö vaatii kokemusta ja tuotetuntemusta. Henkilöt, joiden fyysinen, aisti- tai henkinen kapasiteetti on heikentynyt, eivät saa käyttää tätä tuotetta muuten kuin valvonnan alaisina tai heidän turvallisuudestaan vastaavan henkilön antamien ohjeiden mukaisesti. Lapset eivät saa käyttää tätä tuotetta tai leikkiä sillä. Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa henkilövahinkoja. Huomio Huomaa 2. Käyttökohteet JP Booster PT soveltuu puhtaan veden paineenkorotukseen kotitalouksien käyttövesijärjestelmissä. 3. Järjestelmän mitoitus Huomaa Näiden turvallisuusohjeiden laiminlyöminen voi aiheuttaa toimintahäiriön tai laitevaurion. Huomautuksia tai ohjeita, jotka helpottavat työskentelyä ja takaavat turvallisen toiminnan. Järjestelmä, johon tuote sisältyy, on suunniteltava pumpun maksimipainetta varten. Oletusasetus löytyy pikaoppaasta. 4. Sähköliitäntä Sähköliitännät on annettava valtuutetun sähköasentajan tehtäväksi paikallisia määräyksiä noudattaen. Varmista, että verkkojännite ja -taajuus vastaavat arvokilvessä olevia tietoja. Varmista asennuksen aikana, ettei syöttöjännitettä voida epähuomiossa kytkeä takaisin. Laite on kytkettävä ulkoiseen syöttöjännitteen katkaisijaan, joissa kaikkien napojen katkaisuväli on vähintään 3 mm. Varotoimena pumppu tulee kytkeä maadoitettuun pistorasiaan. On suositeltavaa varustaa kiinteä asennus vikavirtasuojakytkimellä (ELCB), jonka laukaisuvirta on 30 ma. 1-vaihemoottorit on varustettu lämpösuojakytkimellä eivätkä ne vaadi muuta suojausta. Kolmivaihemoottorit on liitettävä ulkoiseen verkkokytkimeen ja moottorinsuojakatkaisimeen. Ellei näitä ohjeita noudateta, seurauksena voi olla sähköisku, jolloin on olemassa vakavan henkilövahingon tai kuoleman vaara. 6

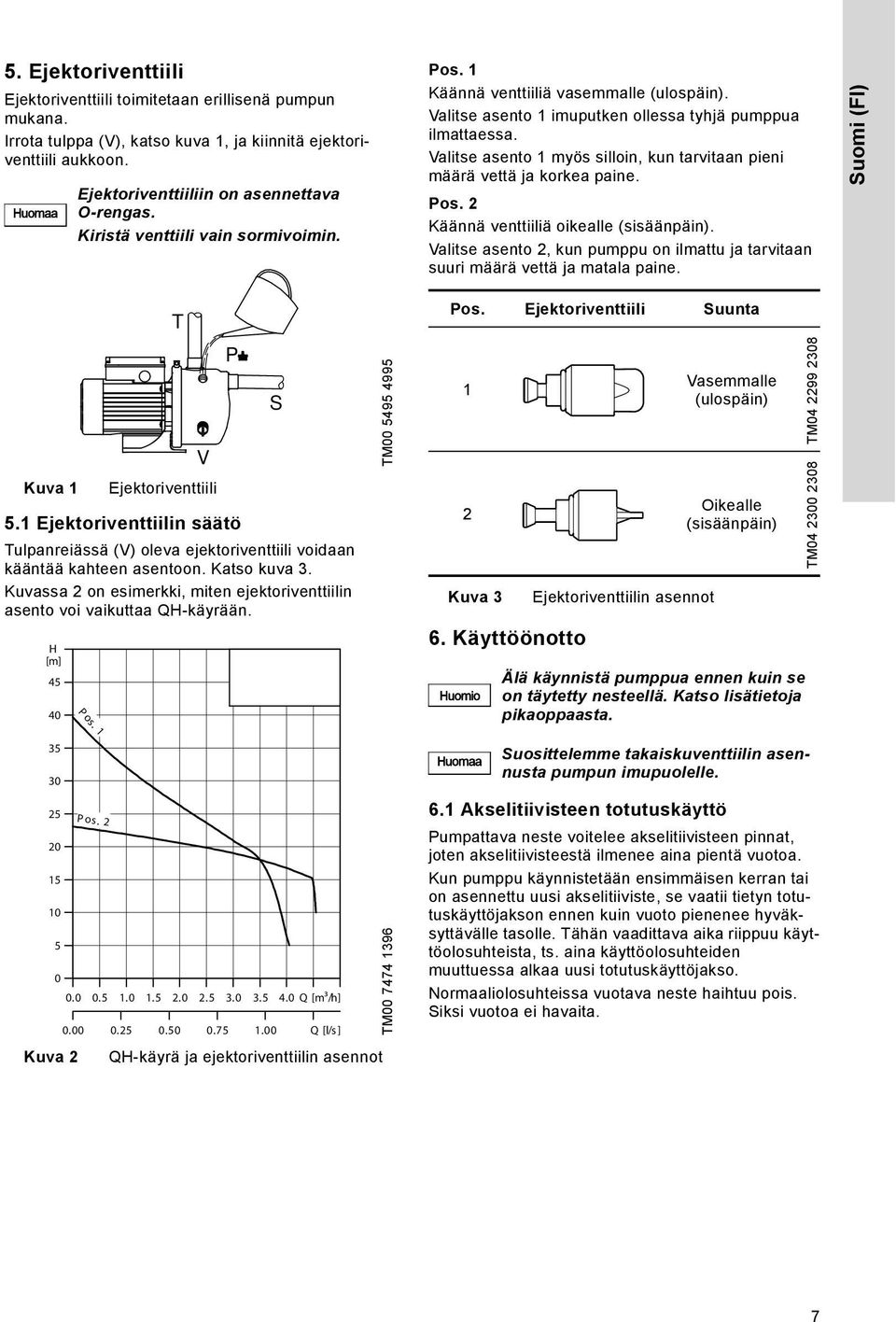

7 5. Ejektoriventtiili Ejektoriventtiili toimitetaan erillisenä pumpun mukana. Irrota tulppa (V), katso kuva 1, ja kiinnitä ejektoriventtiili aukkoon. Huomaa Ejektoriventtiiliin on asennettava O-rengas. Kiristä venttiili vain sormivoimin. Pos. 1 Käännä venttiiliä vasemmalle (ulospäin). Valitse asento 1 imuputken ollessa tyhjä pumppua ilmattaessa. Valitse asento 1 myös silloin, kun tarvitaan pieni määrä vettä ja korkea paine. Pos. 2 Käännä venttiiliä oikealle (sisäänpäin). Valitse asento 2, kun pumppu on ilmattu ja tarvitaan suuri määrä vettä ja matala paine. Suomi (FI) Kuva 1 Ejektoriventtiili 5.1 Ejektoriventtiilin säätö Tulpanreiässä (V) oleva ejektoriventtiili voidaan kääntää kahteen asentoon. Katso kuva 3. Kuvassa 2 on esimerkki, miten ejektoriventtiilin asento voi vaikuttaa QH-käyrään. H [m] P os. 1 T V P S JP 5 IS O 9906 Annex A TM Pos. Ejektoriventtiili Suunta 1 2 Kuva 3 6. Käyttöönotto Huomio Ejektoriventtiilin asennot Vasemmalle (ulospäin) Oikealle (sisäänpäin) Älä käynnistä pumppua ennen kuin se on täytetty nesteellä. Katso lisätietoja pikaoppaasta. TM TM P os Q [m³/h] Q [l/s] Kuva 2 QH-käyrä ja ejektoriventtiilin asennot TM Huomaa Suosittelemme takaiskuventtiilin asennusta pumpun imupuolelle. 6.1 Akselitiivisteen totutuskäyttö Pumpattava neste voitelee akselitiivisteen pinnat, joten akselitiivisteestä ilmenee aina pientä vuotoa. Kun pumppu käynnistetään ensimmäisen kerran tai on asennettu uusi akselitiiviste, se vaatii tietyn totutuskäyttöjakson ennen kuin vuoto pienenee hyväksyttävälle tasolle. Tähän vaadittava aika riippuu käyttöolosuhteista, ts. aina käyttöolosuhteiden muuttuessa alkaa uusi totutuskäyttöjakso. Normaaliolosuhteissa vuotava neste haihtuu pois. Siksi vuotoa ei havaita. 7

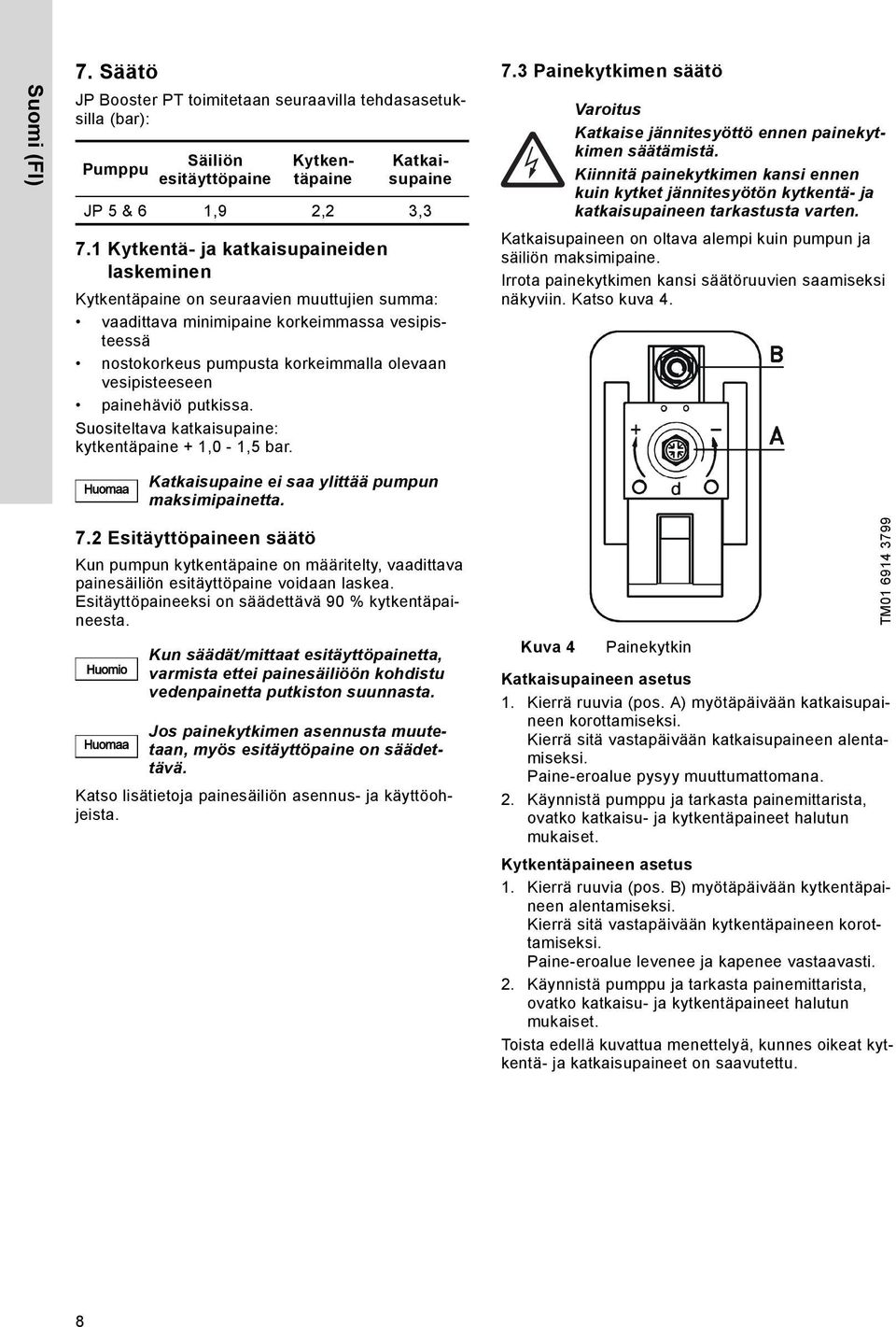

8 Suomi (FI) 7. Säätö JP Booster PT toimitetaan seuraavilla tehdasasetuksilla (bar): Pumppu Säiliön esitäyttöpaine Kytkentäpaine Katkaisupaine JP 5 & 6 1,9 2,2 3,3 7.1 Kytkentä- ja katkaisupaineiden laskeminen Kytkentäpaine on seuraavien muuttujien summa: vaadittava minimipaine korkeimmassa vesipisteessä nostokorkeus pumpusta korkeimmalla olevaan vesipisteeseen painehäviö putkissa. Suositeltava katkaisupaine: kytkentäpaine + 1,0-1,5 bar. 7.3 Painekytkimen säätö Katkaise jännitesyöttö ennen painekytkimen säätämistä. Kiinnitä painekytkimen kansi ennen kuin kytket jännitesyötön kytkentä- ja katkaisupaineen tarkastusta varten. Katkaisupaineen on oltava alempi kuin pumpun ja säiliön maksimipaine. Irrota painekytkimen kansi säätöruuvien saamiseksi näkyviin. Katso kuva 4. Huomaa Katkaisupaine ei saa ylittää pumpun maksimipainetta. 7.2 Esitäyttöpaineen säätö Kun pumpun kytkentäpaine on määritelty, vaadittava painesäiliön esitäyttöpaine voidaan laskea. Esitäyttöpaineeksi on säädettävä 90 % kytkentäpaineesta. Huomio Huomaa Kun säädät/mittaat esitäyttöpainetta, varmista ettei painesäiliöön kohdistu vedenpainetta putkiston suunnasta. Jos painekytkimen asennusta muutetaan, myös esitäyttöpaine on säädettävä. Katso lisätietoja painesäiliön asennus- ja käyttöohjeista. Kuva 4 Painekytkin Katkaisupaineen asetus 1. Kierrä ruuvia (pos. A) myötäpäivään katkaisupaineen korottamiseksi. Kierrä sitä vastapäivään katkaisupaineen alentamiseksi. Paine-eroalue pysyy muuttumattomana. 2. Käynnistä pumppu ja tarkasta painemittarista, ovatko katkaisu- ja kytkentäpaineet halutun mukaiset. Kytkentäpaineen asetus 1. Kierrä ruuvia (pos. B) myötäpäivään kytkentäpaineen alentamiseksi. Kierrä sitä vastapäivään kytkentäpaineen korottamiseksi. Paine-eroalue levenee ja kapenee vastaavasti. 2. Käynnistä pumppu ja tarkasta painemittarista, ovatko katkaisu- ja kytkentäpaineet halutun mukaiset. Toista edellä kuvattua menettelyä, kunnes oikeat kytkentä- ja katkaisupaineet on saavutettu. TM

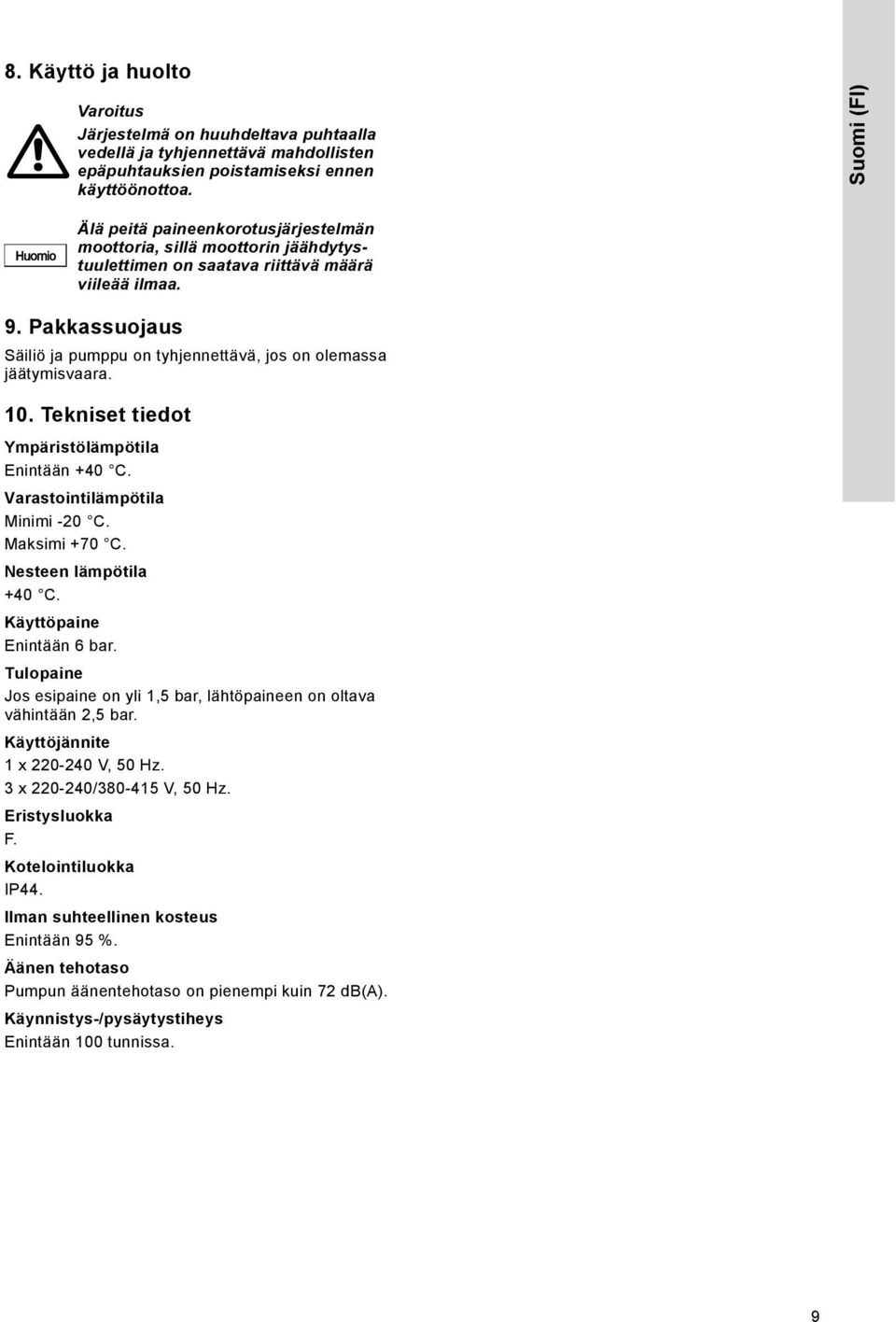

9 8. Käyttö ja huolto Järjestelmä on huuhdeltava puhtaalla vedellä ja tyhjennettävä mahdollisten epäpuhtauksien poistamiseksi ennen käyttöönottoa. Suomi (FI) Huomio Älä peitä paineenkorotusjärjestelmän moottoria, sillä moottorin jäähdytystuulettimen on saatava riittävä määrä viileää ilmaa. 9. Pakkassuojaus Säiliö ja pumppu on tyhjennettävä, jos on olemassa jäätymisvaara. 10. Tekniset tiedot Ympäristölämpötila Enintään +40 C. Varastointilämpötila Minimi -20 C. Maksimi +70 C. Nesteen lämpötila +40 C. Käyttöpaine Enintään 6 bar. Tulopaine Jos esipaine on yli 1,5 bar, lähtöpaineen on oltava vähintään 2,5 bar. Käyttöjännite 1 x V, 50 Hz. 3 x / V, 50 Hz. Eristysluokka F. Kotelointiluokka IP44. Ilman suhteellinen kosteus Enintään 95 %. Äänen tehotaso Pumpun äänentehotaso on pienempi kuin 72 db(a). Käynnistys-/pysäytystiheys Enintään 100 tunnissa. 9

10 Suomi (FI) 11. Vianetsintä Sähkönsyöttö on katkaistava ennen vianetsinnän aloittamista. Varmista, ettei syöttöjännitettä voida epähuomiossa kytkeä takaisin. Vika Syy Korjaus 1. Pumppu ei käynnisty. 2. Painekytkimessä on jännite, mutta pumpussa ei. 3. Pumppu ei käynnisty, vaikka vedenkulutusta on. 4. Toistuvia käynnistyksiä/ pysäytyksiä. 5. Pumppu ei pysähdy. 6. Moottori pysähtyy käytön aikana. a) Sähköasennuksen sulakkeet ovat palaneet. b) Vikavirtasuoja tai johdonsuojakatkaisin on lauennut. a) Pumpun sähkönsyöttö on katkaistu painekytkinyksikön jälkeen. b) Painekytkinyksikkö on viallinen. a) Liian suuri painekytkinyksikön ja vesipisteen välinen korkeusero. b) Painekytkinyksikkö on viallinen. Vaihda sulakkeet. Jos uudetkin sulakkeet palavat, tarkasta sähköasennus. Palauta suojakatkaisin ja tarkasta sähköasennus. Tarkasta kaapeliliitännät. Korjaa tai vaihda painekytkinyksikkö.* Säädä kytkentäpaine. Korjaa tai vaihda painekytkinyksikkö.* a) Vuoto putkistossa. Tarkasta ja korjaa putkisto. b) Painesäiliössä ei ole esitäyttöpainetta tai säiliö on liian pieni. a) Painekytkinyksikkö on viallinen. a) Moottorin lämpösuojakytkin lauennut ylikuumenemisen takia. Tarkasta esitäyttöpaine ja esipaineista säiliö tarvittaessa. Katso kappale 7. Korjaa tai vaihda painekytkinyksikkö.* Lämpösuojakytkin palautuu automaattisesti, kun moottori on jäähtynyt tarpeeksi. Jos ongelma jatkuu, tarkasta seuraavat kaksi syytä: Juoksupyörä jumittunut. Puhdista pumppu. Moottori viallinen. Korjaa tai vaihda moottori.* * Tai ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. 12. Hävittäminen Tämä tuote tai sen osat on hävitettävä ympäristöystävällisellä tavalla: 1. Käytä yleisiä tai yksityisiä jätekeräilyn palveluja. 2. Ellei tämä ole mahdollista, ota yhteys lähimpään Grundfos-yhtiöön tai -huoltoliikkeeseen. Oikeus muutoksiin pidätetään. 10

11 11
