1 GRUNDFOS INSTRUCTIONS GRUNDFOS MAGNA, GENI Module Installation and operating instructions

2 2

3 GRUNDFOS MAGNA, GENI Module Installation and operating instructions 4 Montage- und Betriebsanleitung 19 Notice d installation et d entretien 35 Istruzioni di installazione e funzionamento 51 Instrucciones de instalación y funcionamiento 66 Instruções de instalação e funcionamento 81 Οδηγίες εγκατάστασης και λειτουργίας 96 Installatie- en bedieningsinstructies 112 Monterings- och driftsinstruktion 127 Asennus- ja käyttöohjeet 142 Monterings- og driftsinstruktion 156 Instrukcja montażu i eksploatacji 170 Руководство по монтажу и эксплуатации 185 Szerelési és üzemeltetési utasítás 201 Navodilo za montažo in obratovanje 216 Montažne i pogonske upute 231 Uputstvo za montažu i upotrebu 245 Instrucţiuni de instalare şi utilizare 260 Упътване за монтаж и експлоатация 274 Montážní a provozní návod 289 Návod na montáž a prevádzku 303 Montaj ve kullanım kılavuzu 318 Paigaldus- ja kasutusjuhend 333 Montavimo ir eksploatacijos instrukcija 347 Uzstādīšanas un ekspluatācijas instrukcija 362 3

4 SISÄLLYSLUETTELO Sivu 1. Yleiskuvaus Kytkentä Moduulin asennus Ulkoinen käyntiin/seis Ulkoinen pakko-ohjaus Ulkoinen analoginen 0-10 V ohjaus Signaalirele Vikailmaisu Valmiustilan ilmaisu Toiminnan ilmaisu Toimintakaavio Kaksoispumppujen ohjaus Väylätietoliikenneyhteys GENIbus Asetusten prioriteetti Vianetsintätaulukko Moduulin tarkastus Tekniset tiedot 155 Nämä asennus- ja käyttöohjeet on luettava huolellisesti ennen asennusta. Asennuksen ja käytön tulee muilta osin noudattaa paikallisia asetuksia ja seurata yleistä käytäntöä. 1. Yleiskuvaus GENI-moduuli on laajennusmoduuli kiertovesipumppuihin GRUNDFOS MAGNA 25-60, , 32-60, , (D), GENI-moduuli tarjoaa seuraavat toiminnot: Ulkoinen käyntiin/seis, katso kohta 4. Ulkoinen pakko-ohjaus, katso kohta 5. Ulkoinen analoginen 0-10 V ohjaus, katso kohta 6. Vian, valmiuden ja toiminnan ilmaisu signaalireleellä, katso kohta 7. Kaksoispumppujen ohjaus, katso kohta 8. Väylätietoliikenne GENIbusin kautta, katso kohta

5 2. Kytkentä Sähköliitännät ja suojaus on suoritettava paikallisten määräysten mukaisesti. GENI-moduuli saa virtansa langattomasti pumpulta. Oikean toiminnan varmistamiseksi noudata ohjeita kohdassa 3. Moduulin asennus. Huom: Kaikkien kaapeleiden on kestettävä +85 C lämpötila. Kaikki kaapelit on asennettava standardin EN mukaisesti. Johtimet, jotka liitetään lähtöihin NC, NO, C ja tuloihin Käyntiin/seis, A, Y, B, MIN, MAX, 10 V, X, Q, Z on erotettava sähköisesti toisistaan. 143

6 Käynnistys/pysäytys Min. käyrä Max. käyrä Analoginen 0-10 V DC 0-10 V Signaalirele Kaksoispumppu Väyläsignaali TM Kuva 1 Liitäntänavat Liitäntäesimerkkejä löytyy sivuilta

7 3. Moduulin asennus 1. Paikallista moduulin kaksi koukkua. 2. Työnnä moduuli varoen paikoilleen siten, että koukut kytkeytyvät ohjauskoteloon. TM TM Tarkasta, että moduuli ja ohjauskotelo ovat kiinni toisissaan. 4. Tarkasta, että moduulin kaksi koukkua kytkeytyvät kunnolla ohjauskoteloon. 5. Kiinnitä moduuli ruuvilla. 6. Oikein asennettu moduuli. TM

8 4. Ulkoinen käyntiin/seis GENI-moduulissa on digitaalinen tuloliitäntä ulkoiselle koskettimelle. Pumppu voidaan käynnistää ja pysäyttää tämän tulon kautta. Käynnissä ollessaan pumppu toimii ohjauspaneelista tai R100:n kautta asetetun asetuspisteen mukaisesti. Huom: Jos käytetään ulkoista kosketinta, napojen 7 ja 8 välinen liitäntä on korvattava ulkoisella liitännällä. Toimintakaavio: Käyntiin/seis-tulo Koskettimen asento Toiminto Pumpun pysäytys Pumpun käynnistys 5. Ulkoinen pakko-ohjaus GENI-moduulissa on ulkoisten signaalien tulot pakko-ohjaustoimintoja varten: Max. käyräkäyttö. Min. käyräkäyttö. Liitäntäesimerkkejä löytyy sivuilta Toimintakaavio: Max. käyrän tulo Max. käyrän tulo on aktiivinen vain kun käyntiin/seis-tulon navat 7 ja 8 on kytketty yhteen. Max. käyrä H Q Normaalikäyttö H Q Max. käyrä 146

9 Toimintakaavio: Min. käyrän tulo Min. käyrän tulo on aktiivinen vain, jos käyntiin/seis-tulon navat 7 ja 8 on kytketty yhteen ja max. käyrän tulon napoja 7 ja 10 ei ole kytketty. Min. käyrä H H Q Q Normaalikäyttö Min. käyrä 6. Ulkoinen analoginen 0-10 V ohjaus GENI-moduulissa on tulo ulkoiselle 0-10 VDC analogiselle signaalilähettimelle. Tämän tulon kautta pumppua voidaan ohjata ulkoisella ohjausjärjestelmällä, jos pumppu on asetettu jollekin seuraavista säätötavoista: Vakiokäyrä Ulkoinen analoginen signaali asettaa pumpun käyräksi max. ja min. käyrien väliin valitun vakiokäyrän kuten kuvassa 2. Suhteellinen tai vakiopainesäätö Ulkoinen analoginen signaali ohjaa nostokorkeuden asetuspisteen min. käyrää vastaavan asetuspisteen ja valitun asetuspisteen väliin kuten kuvassa 2. Pienemmällä kuin 0,5 V tulojännitteellä pumppu toimii minimikäyrällä. Asetuspistettä ei voi muuttaa. Asetuspiste voidaan muuttaa ainoastaan tulojännitteen ollessa korkeampi kuin 0,5 V. Max. asetuspiste/vakiokäyrä H m Asetuspisteen asetus/vakiokäyrä Min. käyrä U V TM Kuva 2 Esimerkki 0-10 V ohjauksesta 147

10 Huom: Max. käyrän tulon napoja 7 ja 10 ei saa kytkeä. Min. käyrän tulon navat 7 ja 9 on kytkettävä. Käyntiin/seis-tulon navat 7 ja 8 on kytkettävä. Liitäntäesimerkkejä löytyy sivuilta U V U V H aset. 10 8,6 7,2 5,8 4,3 3,0 1,5 0,5 0 TM H aset. 10 7,5 5,0 2,5 0,5 0 TM Kuva 3 Esimerkki analogisesta ohjausjännitteestä pumpun ollessa vakiopainesäädöllä Huom: Kuten kuvasta 3 käy ilmi, ohjausalue kapenee jos asetuspistettä H aset. alennetaan. 7. Signaalirele Signaalireleen toiminta voidaan asettaa R100:n avulla. Mahdolliset toiminnot: Häiriö Ohi Käyttö. 7.1 Vikailmaisu Signaalirele aktivoituu seuraavissa tapauksissa: Pumppu tukkeutunut Sisäinen häiriö Alijännite. Katso jaksoa 7.4 Toimintakaavio. Signaalirele kytkeytyy pois vian poistuessa. Vian syy tallentuu pumpun hälytyslokiin. Viisi viimeisintä vikaa voidaan lukea R100:n avulla. Huom: Vikatilanteessa punainen merkkivalo palaa ohjauspaneelissa. Katso asennus- ja käyttöohjeet pumpuille GRUNDFOS MAGNA 25-60, , 32-60, , (D),

11 7.2 Valmiustilan ilmaisu Signaalirele on aktiivinen, kun pumppu on käynnissä tai toimintavalmis. Katso jaksoa 7.4 Toimintakaavio. 7.3 Toiminnan ilmaisu Signaalirele on aktiivinen niin kauan kuin pumppu toimii. Jos pumppu pysäytetään ohjauspaneelista, R100:n avulla tai vian takia, signaalirele kytkeytyy pois ja antaa signaalin ulkoiselle ohjausjärjestelmälle, esim. kiinteistöautomaatioon. Katso jaksoa 7.4 Toimintakaavio. 7.4 Toimintakaavio Asetus Rele Kuvaus Vika NC NO C Pumppu viallinen Valmis NC NO C Käynnissä Toimintavalmis Toiminta NC NO C Käynnissä Rele ei toimi NC NO C 149

12 8. Kaksoispumppujen ohjaus Kaksoispumppu toimii kahdella GENI-moduulilla varustettuna täysin automaattisesti. Asenna GENI-moduuli kummankin pumppupään ohjauskoteloon ja kytke moduulit yhteen kaapelilla. Molemmat pumput on kytkettävä sähkönsyöttöön. Huom: Kytke oikosulkujohdin liittimien 21 "X" ja 22 "Q" väliin oikean pumppupään moduuliin, katso sivut 378 ja 379. Oikean ja vasemman pumppupään kytkeminen selostetaan sivuilla 378 ja 379. Vasen pumppupää Oikea pumppupää Virtaussuunta Kaapeli TM Kuva 4 Kaksoispumppu On mahdollista kytkeä kaksi yksittäispumppua siten, että ne toimivat kaksoispumpun tavoin. Tässä tapauksessa voi olla tarpeen asentaa takaiskuventtiilit. On suositeltavaa ottaa yhteys Grundfosiin optimaalisen toiminnan varmistamiseksi. 150

13 Pumpulla on seuraavat toimintatilat: Vuorottelukäyttö Pumput vuorottelevat 24 tunnin välein. Jos käyttöpumppu pysähtyy vian takia, käynnistyy toinen pumppu. Varapumppukäyttö Toinen pumppu käy jatkuvasti. Kiinnijuuttumisen estämiseksi varapumppu käynnistyy tietyin välein. Jos käyttöpumppu pysähtyy vian takia, käynnistyy toinen pumppu. Toimintatila valitaan mekaanisen kytkimen avulla molemmissa moduuleissa. Toimintatila Vasen pumppupää Oikea pumppupää Vuorottelu Vuorottelu Vuorottelu Vara Vuorottelu Vara Vara Vara Vuorottelu Vara Vara Vara Varapumppukäyttö Vuorottelukäyttö TM Kuva 5 Mekaaninen kytkin Pumpun käyttö Kytkettyjä pumppuja voidaan asettaa ja käyttää samalla tavalla kuin yksittäispumppuja. Käytössä oleva pumppu käyttää asetuspisteasetustaan, riippumatta siitä onko se säädetty ohjauspaneelin, R100:n tai väylän kautta. Huom: Molemmat pumput on asetettava samaan asetuspisteeseen ja säätötapaan. Jos asetukset ovat erilaiset, säätötapa muuttuu aina kun pumppu vaihtuu. 151

14 Toiminnan tarkastus Toisen pumpun on oltava käynnissä ja toisen pysäytettynä. Käynnistä pysäytettynä ollut pumppu. Varmista, että käyttöpumppu pysähtyy. Huom: Tarkastus voidaan tehdä riippumatta siitä, onko valittuna vara- vai vuorottelukäyttö. 9. Väylätietoliikenneyhteys GENIbus GENI-moduuli mahdollistaa sarjamuotoisen liikenteen RS-485 tulon kautta. Tietoliikenne tapahtuu Grundfos-väyläprotokollan, GENIbusin, mukaisesti ja mahdollistaa pumpun kytkemisen GRUNDFOS Pump Management System 2000-järjestelmään, rakennuksen valvontajärjestelmään tai muuhun ulkoiseen ohjausjärjestelmään. Väyläsignaalin avulla on mahdollista asettaa pumpun toimintaparametrit, kuten haluttu asetuspiste, lämpötilan vaikutus, toimintatila jne. Samalla pumppu voi antaa tilatietoja tärkeistä parametreista, kuten todellinen nostokorkeus, todellinen virtaama, ottoteho, vikailmaisut jne. Katso lisätietoja GRUNDFOS Pump Management System järjestelmän käyttöohjeesta tai ota yhteyttä Grundfosiin. Huom: Kun pumppua ohjataan väyläsignaalin avulla, on pumpun ohjauspaneelin tai R100-kaukosäätimen kautta asetettavien asetusten määrä rajoitettu. 152

15 10. Asetusten prioriteetti Ulkoiset pakko-ohjaussignaalit vaikuttavat pumpun ohjauspaneelista tai R100-kaukosäätimellä valittavien asetusten määrään. Pumppu voidaan kuitenkin aina säätää max. käyräkäyttöön tai pysäyttää pumpun ohjauspaneelista tai R100-kaukosäätimestä. Jos kaksi tai useampia toimintoja aktivoidaan samanaikaisesti, pumppu toimii sen asetuksen mukaisesti, jolla on korkeampi prioriteetti. Asetusten prioriteetti käy ilmi seuraavista taulukoista: Prioriteetti Pumpun ohjauspaneeli tai R100 Mahdolliset asetukset Ulkoiset signaalit Väyläsignaali 1 Seis 2 Max. käyrä 3 Seis Seis 4 Max. käyrä Max. käyrä 5 Min. käyrä Min. käyrä Min. käyrä 6 Asetuspist. asetus Asetuspist. asetus Ei käytössä pumpun ollessa ohjattuna väylän kautta. Käytössä vain pumpun ollessa ohjattuna väylän kautta. Esimerkki: Jos pumppu on pakkopysäytetty ulkoisella signaalilla, voidaan ohjauspaneelista tai R100-kaukosäätimestä asettaa vain max. käyrän käyttö. Taulukon mukaisesti pumppu ei reagoi ulkoisiin signaaleihin (max. käyrä ja min. käyrä), kun pumppua ohjataan väylän kautta. Jos halutaan, että pumppu reagoi ulkoisiin signaaleihin (max. käyrä ja min. käyrä), järjestelmä on konfiguroitava tätä toimintoa varten. 153

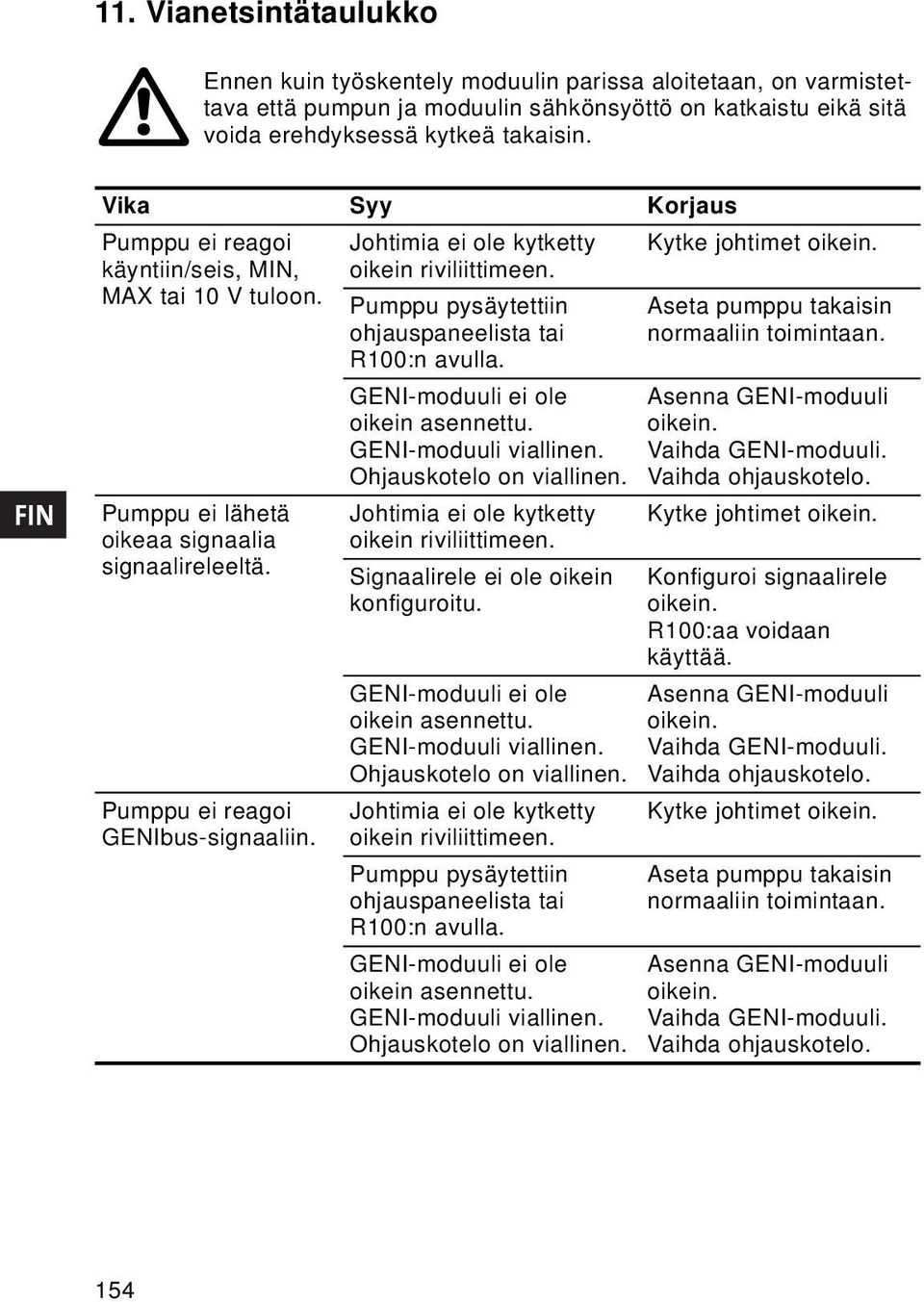

16 11. Vianetsintätaulukko Ennen kuin työskentely moduulin parissa aloitetaan, on varmistettava että pumpun ja moduulin sähkönsyöttö on katkaistu eikä sitä voida erehdyksessä kytkeä takaisin. Vika Syy Korjaus Pumppu ei reagoi käyntiin/seis, MIN, MAX tai 10 V tuloon. Pumppu ei lähetä oikeaa signaalia signaalireleeltä. Pumppu ei reagoi GENIbus-signaaliin. Johtimia ei ole kytketty oikein riviliittimeen. Pumppu pysäytettiin ohjauspaneelista tai R100:n avulla. GENI-moduuli ei ole oikein asennettu. GENI-moduuli viallinen. Ohjauskotelo on viallinen. Johtimia ei ole kytketty oikein riviliittimeen. Signaalirele ei ole oikein konfiguroitu. GENI-moduuli ei ole oikein asennettu. GENI-moduuli viallinen. Ohjauskotelo on viallinen. Johtimia ei ole kytketty oikein riviliittimeen. Pumppu pysäytettiin ohjauspaneelista tai R100:n avulla. GENI-moduuli ei ole oikein asennettu. GENI-moduuli viallinen. Ohjauskotelo on viallinen. Kytke johtimet oikein. Aseta pumppu takaisin normaaliin toimintaan. Asenna GENI-moduuli oikein. Vaihda GENI-moduuli. Vaihda ohjauskotelo. Kytke johtimet oikein. Konfiguroi signaalirele oikein. R100:aa voidaan käyttää. Asenna GENI-moduuli oikein. Vaihda GENI-moduuli. Vaihda ohjauskotelo. Kytke johtimet oikein. Aseta pumppu takaisin normaaliin toimintaan. Asenna GENI-moduuli oikein. Vaihda GENI-moduuli. Vaihda ohjauskotelo. 154

17 11.1 Moduulin tarkastus Kuva Toimenpide Vilkkuu Palaa jatkuvasti TM Irrota moduulin kansi. 2. Tarkasta LEDit. Kun pumppu on käynnissä ja moduuli oikein asennettu, vasemman LEDin tulee vilkkua ja oikean LEDin palaa jatkuvasti. 3. Kiinnitä moduulin kansi. 12. Tekniset tiedot Max. ja min. käyrien ja käyntiin/seis-tulot Analoginen 0-10 V signaalitulo Kaksoispumppujen ohjaustulo Väylätulo Signaalireleen lähtö Ulkoinen potentiaalivapaa kosketin. Koskettimen kuormitus: 5 V, 1 ma. Suojavaipallinen kaapeli. Silmukkavastus: Max. 130 Ω. Ulkoinen signaali: 0-10 VDC. Maksimikuorma: 1 ma. Suojavaipallinen kaapeli. Suojavaipallinen kaapeli. Johtimien poikkipinta-ala: 0,25-1 mm 2. Kaapelin pituus: Enintään 1 m. Grundfos-väyläprotokolla, GENIbus-protokolla, RS-485. Suojavaipallinen kaapeli. Johtimien poikkipinta-ala: 0,25-1 mm 2. Kaapelin pituus: Enintään 1200 m. Potentiaalivapaa vaihtokosketin. 400 VAC, 6 A AC1. 30 VDC, 6 A. Oikeus muutoksiin pidätetään. 155

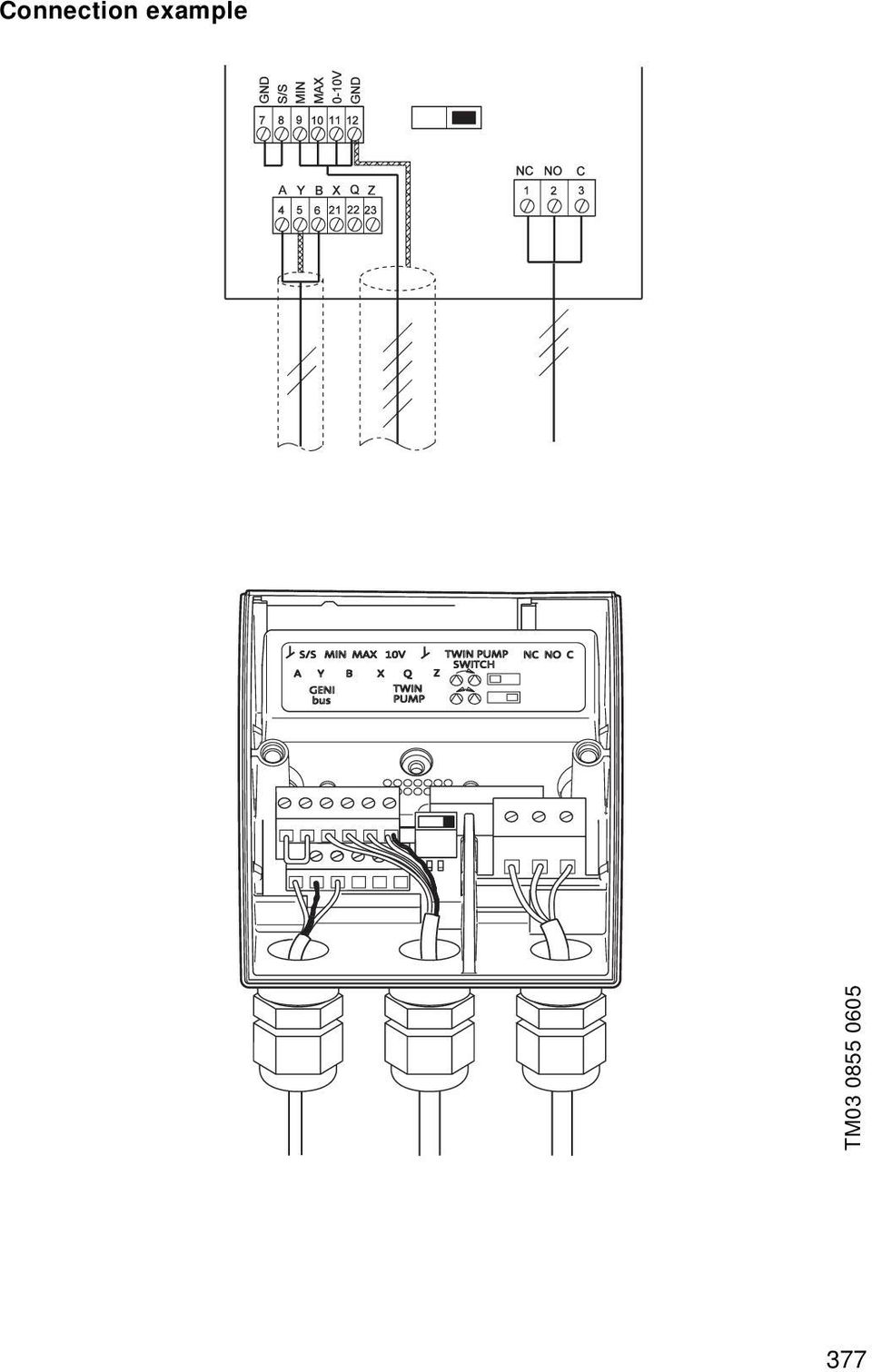

18 Connection example TM

19 Connection example TM

20 MAGNA D twin-head pump Left pump head when seen in the liquid flow direction. See fig. 4. TM

21 MAGNA D twin-head pump Right pump head when seen in the liquid flow direction. See fig. 4. TM
