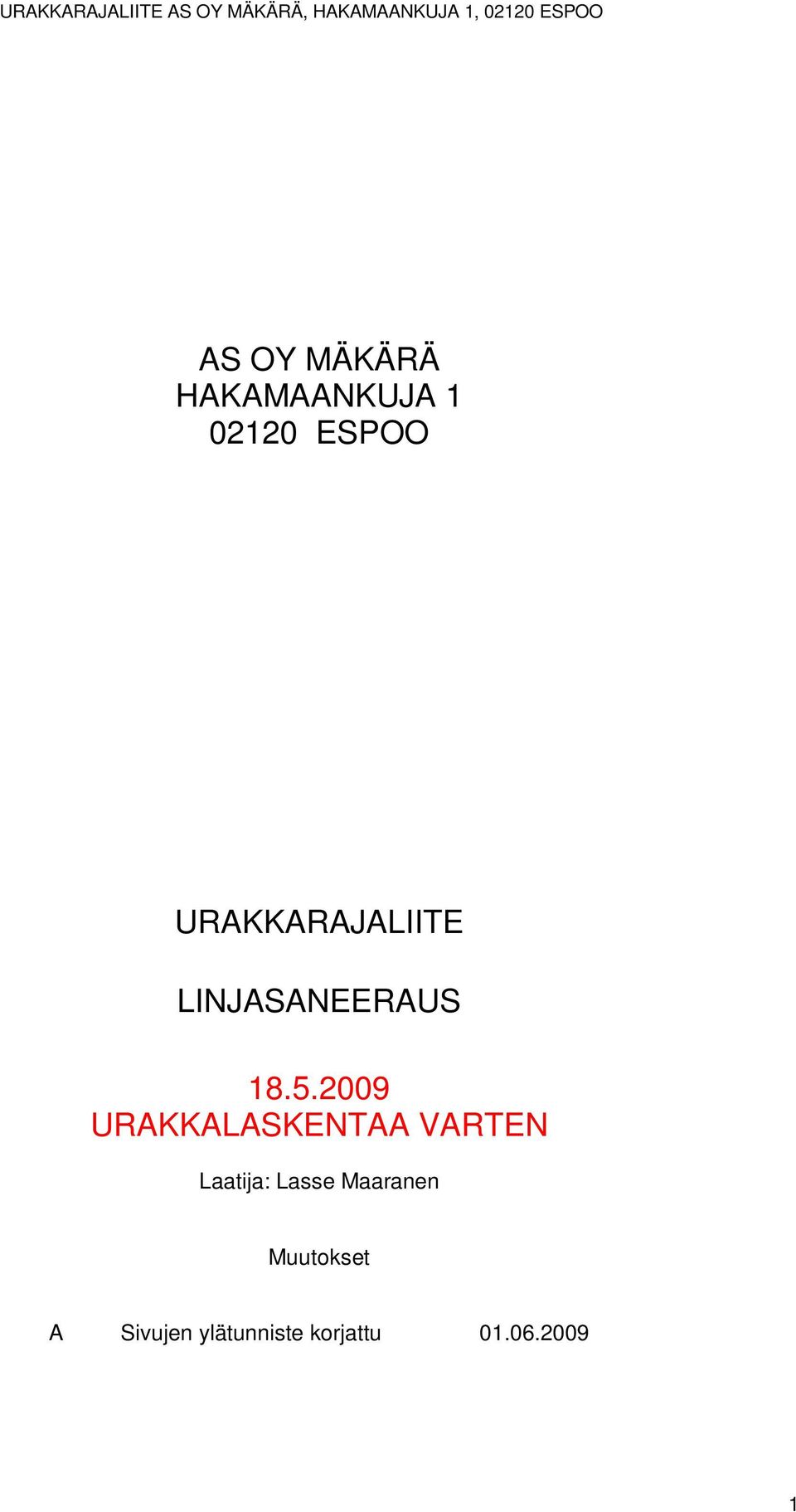

1 AS OY MÄKÄRÄ HAKAMAANKUJA ESPOO URAKKARAJALIITE LINJASANEERAUS URAKKALASKENTAA VARTEN Laatija: Lasse Maaranen Muutokset A Sivujen ylätunniste korjattu

2 0 YLEISTÄ RAKENNUSKOHTEESTA JA TYÖNSUORITUKSESTA 0.1 Yleistä rakennuskohteesta 0.11 Rakennuskohde ja sen sijainti As Oy Mäkärä Hakamaankuja 1, Espoo Valmistumisvuosi 1963 rakentamistapa kytkettyjen rivi- ja paritalojen alue, atrium-taloja rakennusten lukumäärä 17 + autokatos kerroksia 1 käytetty rakennusoikeus 3153 kem² tontin pinta-ala m² Atrium-tyyppinen asuntokokoisuus käsittää erillisen piharakennuksen, jossa on sauna- ja varastotilat. Ilmanvaihtojärjestelmä: lämmitysjärjestelmä antennijärjestelmä painovoimainen kaukolämpö, kiertovesipatterilämmitys kaapeli Osittaisia saneerauksia ja hätäkorjauksia. Asukkaat ovat tehneet omia märkätilaremontteja. Talo R on peruskorjattu v. 2009, eikä se kuulu jäljempänä käsiteltäviin työsuorituksiin Suojelukohde Rakennuskohteena on asunto-osakeyhtön linjasaneeraus; vesijohtojen ja viemäreiden uusiminen tai sukittaminen, märkätilojen sähköasennusten uusiminen nykymääräysten mukaisiksi sekä varaus antenniverkolle. Huom.! Työssä on otettava huomioon, että suuri osa asukkaista asuu asunnoissaan rakentamisaikana Rakennuttaja As Oy Mäkärä c/o Avara Isännöinti Oy / Pekka Piiroinen Lauttasaarentie Helsinki puh fax Projektinjohto Uudenmaan PROJEKTINJOHTOPALVELUT OY Sami Koskela ekniikantie Espoo Gsm Vaihde fax.i sami.koskela@upj.fi 0.14 Suunnittelijat, asiantuntijat 2

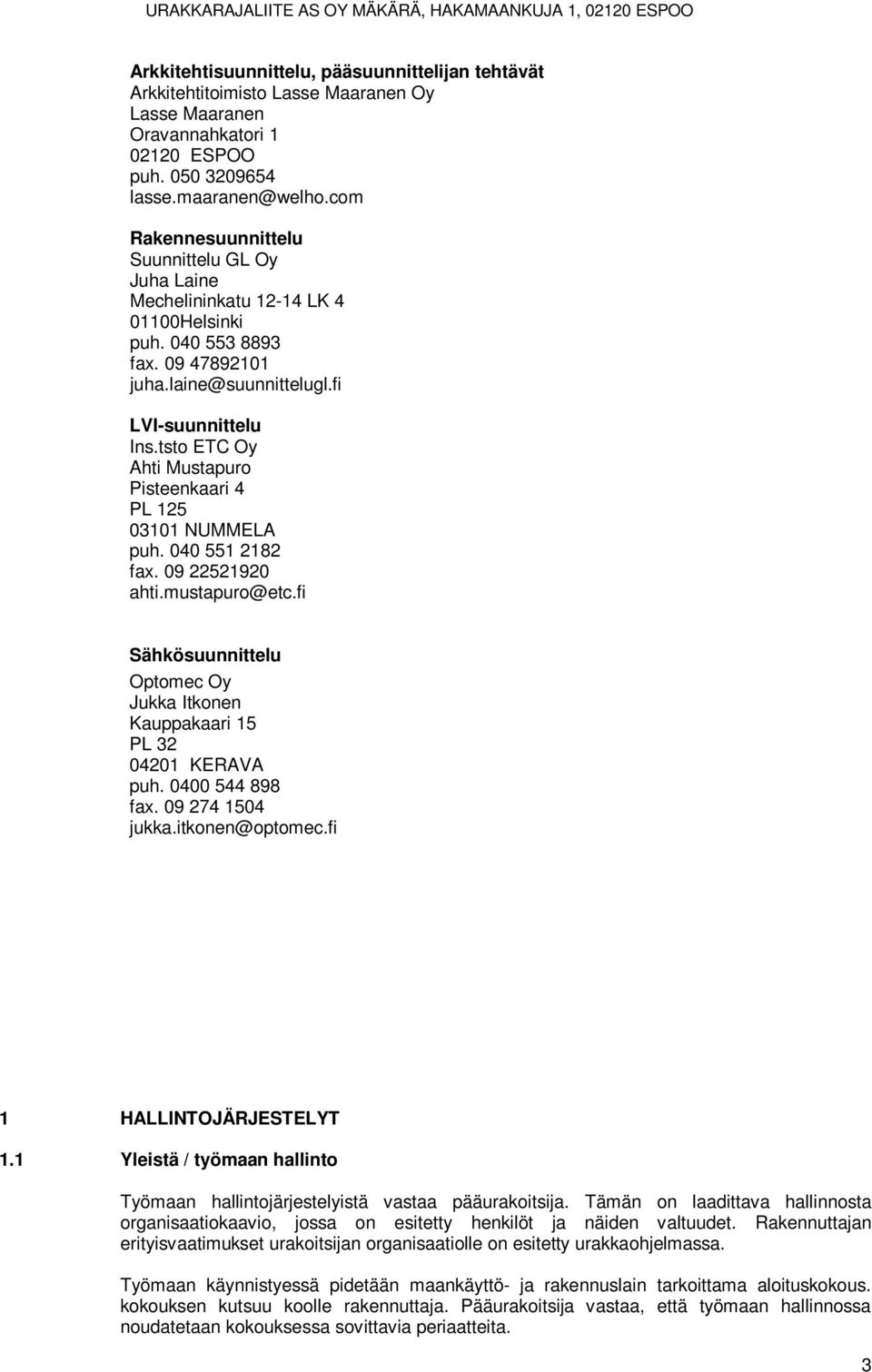

3 Arkkitehtisuunnittelu, pääsuunnittelijan tehtävät Arkkitehtitoimisto Lasse Maaranen Oy Lasse Maaranen Oravannahkatori ESPOO puh lasse.maaranen@welho.com Rakennesuunnittelu Suunnittelu GL Oy Juha Laine Mechelininkatu LK Helsinki puh fax juha.laine@suunnittelugl.fi LVI-suunnittelu Ins.tsto ETC Oy Ahti Mustapuro Pisteenkaari 4 PL NUMMELA puh fax ahti.mustapuro@etc.fi Sähkösuunnittelu Optomec Oy Jukka Itkonen Kauppakaari 15 PL KERAVA puh fax jukka.itkonen@optomec.fi 1 HALLINTOJÄRJESTELYT 1.1 Yleistä / työmaan hallinto Työmaan hallintojärjestelyistä vastaa pääurakoitsija. Tämän on laadittava hallinnosta organisaatiokaavio, jossa on esitetty henkilöt ja näiden valtuudet. Rakennuttajan erityisvaatimukset urakoitsijan organisaatiolle on esitetty urakkaohjelmassa. Työmaan käynnistyessä pidetään maankäyttö- ja rakennuslain tarkoittama aloituskokous. kokouksen kutsuu koolle rakennuttaja. Pääurakoitsija vastaa, että työmaan hallinnossa noudatetaan kokouksessa sovittavia periaatteita. 3

4 1.2 Tiedotusvelvollisuudet Jokaisen urakoitsijan tulee tutustua toisen osa-alueen suunnitelmiin niiltä osin kuin se työn suorittamisen kannalta on välttämätöntä. Kunkin urakoitsijan on riittävän ajoissa ennen toimituksensa alkua toimitettava muiden osapuolten suunnittelua, hankintaa ja asennusta palvelevat tiedot. Urakoitsijan tulee laatia omat asennussuunnitelmansa yhteisesti sovitun aikataulun mukaan ja hyväksyttää ne rakennuttajalla ja suunnittelijoilla oman alansa asiakirjojen vaatimusten mukaisesti. Mikäli suunnitelmat ovat ristiriitaisia tai työjärjestys aiheuttaa toiselle haittaa, on tästä neuvoteltava toisen osapuolen kanssa ja hyväksytettävä muutettu toteutustapa työmaan hallinnosta sovittujen periaatteiden mukaisesti. 1.3 Työmaan ohjaus ja valvonta Pääurakoitsijan oikeus ja velvollisuus on valvoa työjärjestystä ja työaikataulua sekä poikkeamia havaitessaan sovittaa ristiriidat. Sivu- ja aliurakoitsijoiden tulee ilmoittaa tarkastuksistaan pääurakoitsijan nimeämälle työnjohdolle ja varata hänelle mahdollisuus olla niissä läsnä. Pääurakoitsija nimeää määrätyn työnjohtajan tai työnjohtajat hoitamaan kohteen muiden urakoitsijoiden töihin liittyviä rakennus- ja aputöitä ja toimimaan yhdyshenkilönä rakennuttajan edustajien, urakoitsijoiden, rakennuksen teknillisten asiantuntijoiden ja työmaan johdon välillä. 1.4 Asioiden kirjaaminen 1.5 Työaikataulu Työmaapäiväkirjan pitämisestä vastaa pääurakoitsija. Työmaapäiväkirjaan merkitään mm. rakennustyön ja tärkeimpien työsuoritusten aloittaminen ja lopettaminen, sääolosuhteet, mittaukset, tarkastukset ja kokeet tuloksineen, muistutukset, sopimukset ja päätökset, työhäiriöt ja muut tapahtumat, joilla on merkitystä rakennustyölle. Kaikki poikkeamiset sopimuksen pohjana olevista piirustuksista, työselityksestä tai erikoisselityksistä on merkittävä päiväkirjaan ja valvojan on ne nimellään vahvistettava sekä viitteessä mainittava rakennuttajan hyväksymisen ajankohta. Sopimuspuolet ovat velvollisia ilmoittamaan työmaakokouksissa esille tulevat asiat ennakolta rakennuttajan paikallisvalvojalle niin hyvissä ajoin, että sopimuspuolet ja asiantuntijat ovat niistä tietoisia vähintään kaksi (2) vuorokautta ennen työmaakokousta. Keskinäiset, työmaajärjestelyjä tms. koskevat asiansa ovat urakoitsijat velvolliset sopimaan keskenään pitämissään neuvottelutilaisuuksissa, joihin on kutsuttava mukaan myös paikallisvalvoja. Pääurakoitsijan tulee esittää viimeistään 28 vrk kuluttua urakkasopimuksen allekirjoituspäivästä työaikataulu, josta selviää rakennustyön tärkeimpien tavoitteiden määräajat ja valmistumisaika. Katso urakkaohjelman kohtaa 5.6. Työaikataulua laadittaessa tulee ottaa huomioon ainakin seuraavat yksityiskohdat: - rakennus- ja muiden urakoitsijoiden työt sekä rakennuttajan erillishankintojen ja -urakoiden ajankohdat tulee ilmetä yksityiskohtaisina nimikkeinä niin, että keskinäiset riippuvuussuhteet on selvästi todettavissa 4

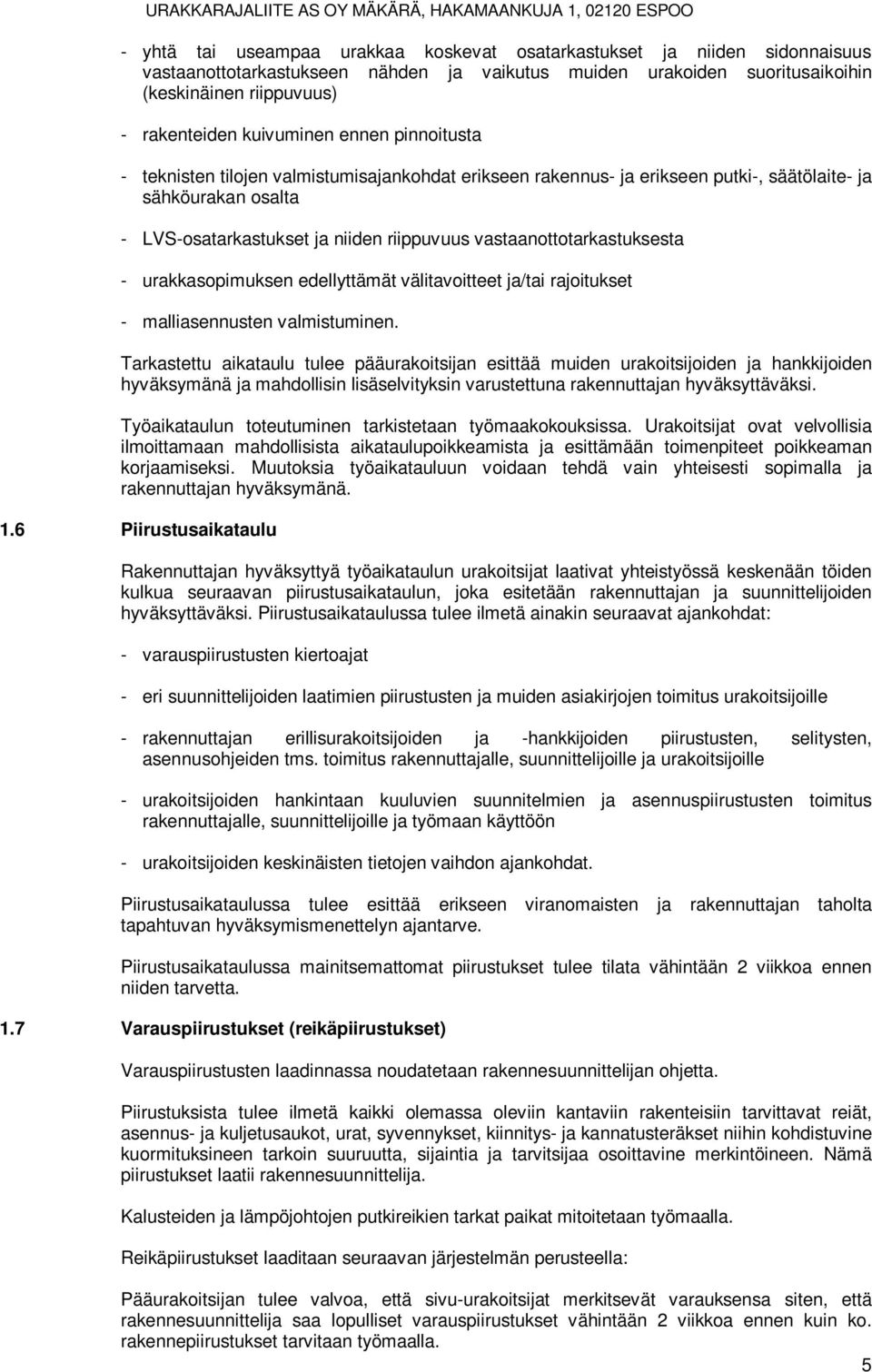

5 - yhtä tai useampaa urakkaa koskevat osatarkastukset ja niiden sidonnaisuus vastaanottotarkastukseen nähden ja vaikutus muiden urakoiden suoritusaikoihin (keskinäinen riippuvuus) - rakenteiden kuivuminen ennen pinnoitusta - teknisten tilojen valmistumisajankohdat erikseen rakennus- ja erikseen putki-, säätölaite- ja sähköurakan osalta - LVS-osatarkastukset ja niiden riippuvuus vastaanottotarkastuksesta - urakkasopimuksen edellyttämät välitavoitteet ja/tai rajoitukset - malliasennusten valmistuminen. Tarkastettu aikataulu tulee pääurakoitsijan esittää muiden urakoitsijoiden ja hankkijoiden hyväksymänä ja mahdollisin lisäselvityksin varustettuna rakennuttajan hyväksyttäväksi. Työaikataulun toteutuminen tarkistetaan työmaakokouksissa. Urakoitsijat ovat velvollisia ilmoittamaan mahdollisista aikataulupoikkeamista ja esittämään toimenpiteet poikkeaman korjaamiseksi. Muutoksia työaikatauluun voidaan tehdä vain yhteisesti sopimalla ja rakennuttajan hyväksymänä. 1.6 Piirustusaikataulu Rakennuttajan hyväksyttyä työaikataulun urakoitsijat laativat yhteistyössä keskenään töiden kulkua seuraavan piirustusaikataulun, joka esitetään rakennuttajan ja suunnittelijoiden hyväksyttäväksi. Piirustusaikataulussa tulee ilmetä ainakin seuraavat ajankohdat: - varauspiirustusten kiertoajat - eri suunnittelijoiden laatimien piirustusten ja muiden asiakirjojen toimitus urakoitsijoille - rakennuttajan erillisurakoitsijoiden ja -hankkijoiden piirustusten, selitysten, asennusohjeiden tms. toimitus rakennuttajalle, suunnittelijoille ja urakoitsijoille - urakoitsijoiden hankintaan kuuluvien suunnitelmien ja asennuspiirustusten toimitus rakennuttajalle, suunnittelijoille ja työmaan käyttöön - urakoitsijoiden keskinäisten tietojen vaihdon ajankohdat. Piirustusaikataulussa tulee esittää erikseen viranomaisten ja rakennuttajan taholta tapahtuvan hyväksymismenettelyn ajantarve. Piirustusaikataulussa mainitsemattomat piirustukset tulee tilata vähintään 2 viikkoa ennen niiden tarvetta. 1.7 Varauspiirustukset (reikäpiirustukset) Varauspiirustusten laadinnassa noudatetaan rakennesuunnittelijan ohjetta. Piirustuksista tulee ilmetä kaikki olemassa oleviin kantaviin rakenteisiin tarvittavat reiät, asennus- ja kuljetusaukot, urat, syvennykset, kiinnitys- ja kannatusteräkset niihin kohdistuvine kuormituksineen tarkoin suuruutta, sijaintia ja tarvitsijaa osoittavine merkintöineen. Nämä piirustukset laatii rakennesuunnittelija. Kalusteiden ja lämpöjohtojen putkireikien tarkat paikat mitoitetaan työmaalla. Reikäpiirustukset laaditaan seuraavan järjestelmän perusteella: Pääurakoitsijan tulee valvoa, että sivu-urakoitsijat merkitsevät varauksensa siten, että rakennesuunnittelija saa lopulliset varauspiirustukset vähintään 2 viikkoa ennen kuin ko. rakennepiirustukset tarvitaan työmaalla. 5

6 Muihin kuin kantaviin rakenteisiin tehtävät reiät, syvennykset, urat, teräsasennukset yms. on pääurakoitsijan tehtävä työpiirustusten ja ali- tai sivu-urakoitsijan antamien ohjeiden mukaan eikä niitä merkitä varauspiirustuksiin. 1.8 Piirustusten jakelumenettely Rakennuttaja toimittaa urakoitsijan käyttöön urakkaohjelman kohdan 8.2 mukaisen määrän kopioita laadituttamistaan piirustuksista ja muista asiakirjoista. Piirustukset toimitetaan urakoitsijan ehdottaman ja rakennuttajan ja suunnittelijoiden hyväksymän aikataulun mukaan. Urakoitsija on velvollinen heti piirustukset saatuaan tarkastamaan ja vertaamaan niitä muihin kysymykseen tuleviin piirustuksiin ja asiakirjoihin sekä asianomaisiin kohtiin työmaalla ja ilmoittamaan viipymättä piirustuksen laatijalle ja valvojalle havaitsemistaan ristiriitaisuuksista. Piirustukset, ohjeet ja näytteet, jotka ao. rakennusosia käsittelevissä kohdissa tarkemmin määriteltävällä tavalla kuuluvat urakoitsijan hankittaviksi, tulee esittää kuukautta ennen niiden tarvetta rakennuttajalle ja hänen asiantuntijoilleen hyväksyttäväksi. 1.9 Kokeet ja mallit Sellaiset kokeet ja mallit, joihin liittyy urakoitsijoiden keskinäisiä suorituksia, tulee valmistaa pääurakoitsijan johdolla ja valvonnassa kaikilta osin lopullista suoritusta vastaavaksi. Kaikki kokeet ja mallit tulee tehdä niin hyvissä ajoin, että mahdolliset muutokset ja korjaukset voidaan sekä suunnittelussa että hankinnassa toteuttaa ja että rakennuttajan päätös lopullisesta hyväksyttävästä suoritustavasta saadaan ilman aikataulun muutosta. Kunkin työvaiheen alussa tehdään mallisuoritus varsinaisen työn osana. Rakennuttajan hyväksymää mallisuoritusta verrataan jatkossa, mikäli laatutasossa ilmenee poikkeamaa. Ainakin seuraavat mallit tehdään: - suojaseinät ja kulkuaukot niissä. - pesuhuoneen ja kylpyhuoneen lattian purku uusittavissa tiloissa, maanvaraisen lattian purku märkätilan ulkopuolella, mikäli purkaminen joudutaan tekemään (rakenteiden selvittämiseksi). - käyttövesiputkien lattialävistys ryömintätilallisessa asunnossa sekä maanvaraisessa asunnossa. - suihkutilan lattialaatoitus (erikoislaatat ja syvennys). - märkätilojen ja keittiön kaikki LVIS- ja rakennustekniset työt täysin valmiiksi tehtynä (pinta- ja piiloasennus). - asunnon ryhmäkeskuksen ja johtolistojen asennusmallit. - nykyisten lattioiden, seinien ja kattojen paikkaus ja korjaus muutoskohdissa (pääsääntöisesti käsitellään yhtenäiset pinnat kauttaaltaan lähimpään nurkkaan tai saumaan asti huoneselityksen mukaan). 2 TYÖMAAJÄRJESTELYT JA TYÖMAAPALVELUT 2.1 Rakennusalue Rakennusalue ja urakka-alue on esitetty piirustuksissa nro Lämpö-, vesi-, viemäri- ja sähköliitäntöjen urakka-aluerajat on esitetty ao. piirustuksissa. 6

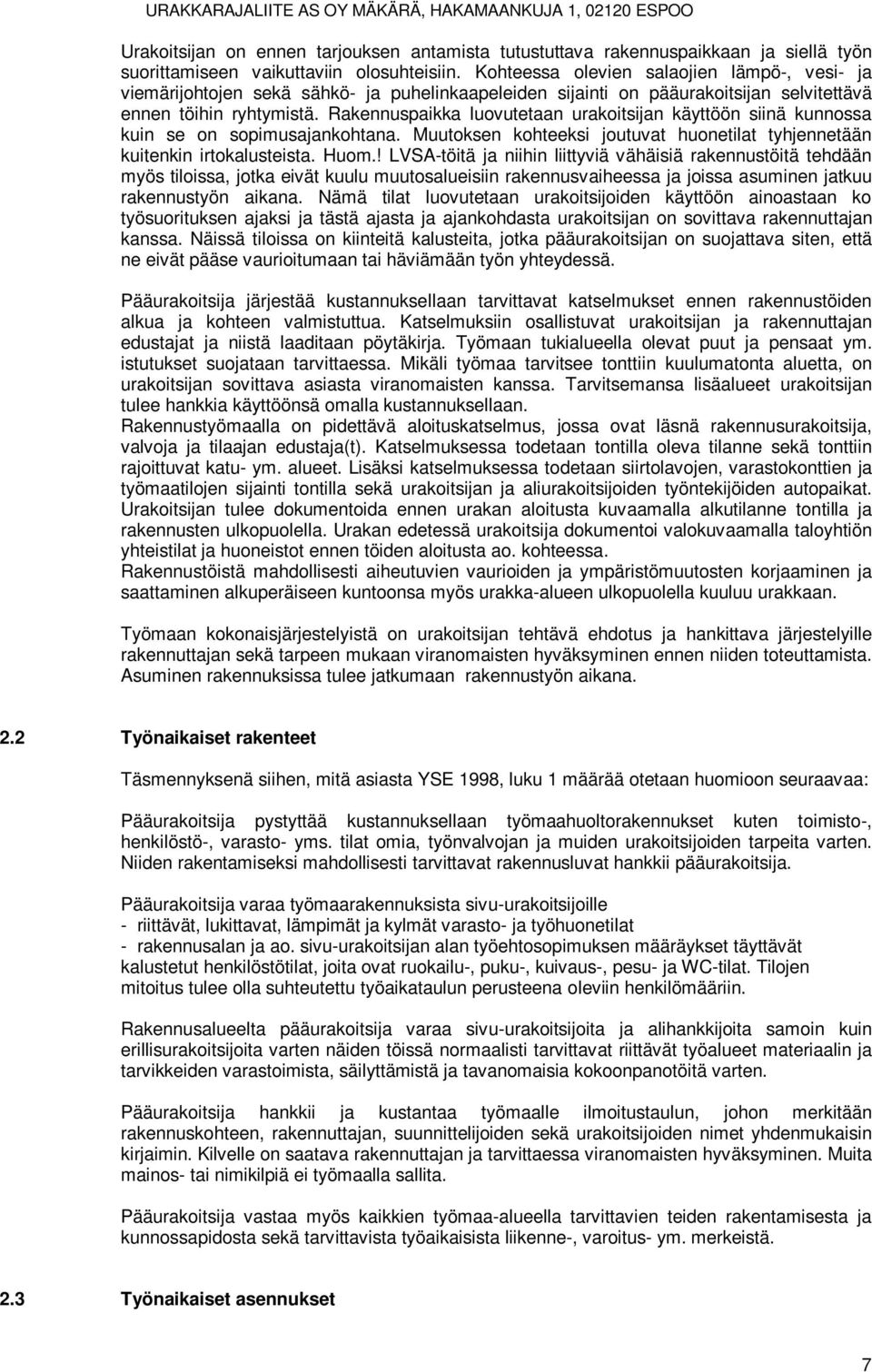

7 Urakoitsijan on ennen tarjouksen antamista tutustuttava rakennuspaikkaan ja siellä työn suorittamiseen vaikuttaviin olosuhteisiin. Kohteessa olevien salaojien lämpö-, vesi- ja viemärijohtojen sekä sähkö- ja puhelinkaapeleiden sijainti on pääurakoitsijan selvitettävä ennen töihin ryhtymistä. Rakennuspaikka luovutetaan urakoitsijan käyttöön siinä kunnossa kuin se on sopimusajankohtana. Muutoksen kohteeksi joutuvat huonetilat tyhjennetään kuitenkin irtokalusteista. Huom.! LVSA-töitä ja niihin liittyviä vähäisiä rakennustöitä tehdään myös tiloissa, jotka eivät kuulu muutosalueisiin rakennusvaiheessa ja joissa asuminen jatkuu rakennustyön aikana. Nämä tilat luovutetaan urakoitsijoiden käyttöön ainoastaan ko työsuorituksen ajaksi ja tästä ajasta ja ajankohdasta urakoitsijan on sovittava rakennuttajan kanssa. Näissä tiloissa on kiinteitä kalusteita, jotka pääurakoitsijan on suojattava siten, että ne eivät pääse vaurioitumaan tai häviämään työn yhteydessä. Pääurakoitsija järjestää kustannuksellaan tarvittavat katselmukset ennen rakennustöiden alkua ja kohteen valmistuttua. Katselmuksiin osallistuvat urakoitsijan ja rakennuttajan edustajat ja niistä laaditaan pöytäkirja. Työmaan tukialueella olevat puut ja pensaat ym. istutukset suojataan tarvittaessa. Mikäli työmaa tarvitsee tonttiin kuulumatonta aluetta, on urakoitsijan sovittava asiasta viranomaisten kanssa. Tarvitsemansa lisäalueet urakoitsijan tulee hankkia käyttöönsä omalla kustannuksellaan. Rakennustyömaalla on pidettävä aloituskatselmus, jossa ovat läsnä rakennusurakoitsija, valvoja ja tilaajan edustaja(t). Katselmuksessa todetaan tontilla oleva tilanne sekä tonttiin rajoittuvat katu- ym. alueet. Lisäksi katselmuksessa todetaan siirtolavojen, varastokonttien ja työmaatilojen sijainti tontilla sekä urakoitsijan ja aliurakoitsijoiden työntekijöiden autopaikat. Urakoitsijan tulee dokumentoida ennen urakan aloitusta kuvaamalla alkutilanne tontilla ja rakennusten ulkopuolella. Urakan edetessä urakoitsija dokumentoi valokuvaamalla taloyhtiön yhteistilat ja huoneistot ennen töiden aloitusta ao. kohteessa. Rakennustöistä mahdollisesti aiheutuvien vaurioiden ja ympäristömuutosten korjaaminen ja saattaminen alkuperäiseen kuntoonsa myös urakka-alueen ulkopuolella kuuluu urakkaan. Työmaan kokonaisjärjestelyistä on urakoitsijan tehtävä ehdotus ja hankittava järjestelyille rakennuttajan sekä tarpeen mukaan viranomaisten hyväksyminen ennen niiden toteuttamista. Asuminen rakennuksissa tulee jatkumaan rakennustyön aikana. 2.2 Työnaikaiset rakenteet Täsmennyksenä siihen, mitä asiasta YSE 1998, luku 1 määrää otetaan huomioon seuraavaa: Pääurakoitsija pystyttää kustannuksellaan työmaahuoltorakennukset kuten toimisto-, henkilöstö-, varasto- yms. tilat omia, työnvalvojan ja muiden urakoitsijoiden tarpeita varten. Niiden rakentamiseksi mahdollisesti tarvittavat rakennusluvat hankkii pääurakoitsija. Pääurakoitsija varaa työmaarakennuksista sivu-urakoitsijoille - riittävät, lukittavat, lämpimät ja kylmät varasto- ja työhuonetilat - rakennusalan ja ao. sivu-urakoitsijan alan työehtosopimuksen määräykset täyttävät kalustetut henkilöstötilat, joita ovat ruokailu-, puku-, kuivaus-, pesu- ja WC-tilat. Tilojen mitoitus tulee olla suhteutettu työaikataulun perusteena oleviin henkilömääriin. Rakennusalueelta pääurakoitsija varaa sivu-urakoitsijoita ja alihankkijoita samoin kuin erillisurakoitsijoita varten näiden töissä normaalisti tarvittavat riittävät työalueet materiaalin ja tarvikkeiden varastoimista, säilyttämistä ja tavanomaisia kokoonpanotöitä varten. Pääurakoitsija hankkii ja kustantaa työmaalle ilmoitustaulun, johon merkitään rakennuskohteen, rakennuttajan, suunnittelijoiden sekä urakoitsijoiden nimet yhdenmukaisin kirjaimin. Kilvelle on saatava rakennuttajan ja tarvittaessa viranomaisten hyväksyminen. Muita mainos- tai nimikilpiä ei työmaalla sallita. Pääurakoitsija vastaa myös kaikkien työmaa-alueella tarvittavien teiden rakentamisesta ja kunnossapidosta sekä tarvittavista työaikaisista liikenne-, varoitus- ym. merkeistä. 2.3 Työnaikaiset asennukset 7

8 Pääurakoitsija hankkii ja asentaa rakennustyömaan sähkö-, vesi-, viemäri- ja lämmitys- sekä puhelinlaitteet (myös muiden urakoitsijoiden ja valvojien käyttöön). Pääurakoitsija huolehtii urakka-alueella - työmaalle tarvittavan veden toimittamisesta - työtilojen lämmittämisestä ja muusta tarvittavasta lämmöstä - rakennuskohteen sekä työmaan huoltoon kuuluvien rakennusten kuivattamisesta. Kuivatuksen ja lämmityksen aikana huolehditaan riittävästä ilmanvaihdosta. Tilapäisinä lämmönkehittiminä saadaan käyttää vain viranomaisten hyväksymiä laitteita - työmaa-alueen ja -rakennusten sekä työkohteiden valaistuksesta - rakennusaikana tarvittavan sähkön toimittamisesta työkohteisiin, hitsaus- yms. töitä ja laitteita varten sekä siitä, että pistorasioita on käytettävissä kohtuullisella etäisyydellä eri urakoitsijoiden työkohteista - kotimaan puheluita varten yhden puhelimen asentamisesta työmaarakennukseen yhteisesti muiden urakoitsijoiden käyttöön työtä koskevissa asioissa sekä yhden puhelimen rakennuttajan valvojan käyttöön - fax- ja sähköpostiyhteyksien hankkimisesta työmaalle - em. toimituksiin liittyvistä johtotöistä liitäntämaksuineen ja teknillisine töineen. Kustannukset yllämainittujen velvoitteiden osalta kuuluvat rakennuttajalle niiltä osin kuin töitä tehdään varsinaiseen urakka-alueeseen kuulumattomissa tiloissa. 2.4 Rakennusvälineet Urakoitsijan tulee suorittaa omille tai käyttöönsä hankkimille koneille, laitteille, telineille jne. määräysten mukaiset käyttöönotto-, kunnossapito- ja määräaikaistarkastukset. Samoin urakoitsijan tulee huolehtia määräysten mukaisesta käyttökoulutuksesta ja käytönopastuksesta. Käytettävien työvälineiden, koneiden, laitteiden ym. tulee olla tarkoituksenmukaisia ja täyttää tarvikkeiden asiallisen käsittelyn ja työturvallisuuden asettamat vaatimukset. Koska pyritään välttämään vanhojen rakenteiden tarpeetonta vaurioittamista ja istutusten tuhoutumista, on työkoneetkin valittava sen mukaisesti; kaivinkoneen täytyy mahtua metrin levyisestä portista pihalle. 2.5 Telineet ja suojarakenteet Kukin urakoitsija hankkii alle kaksi metriä korkeat siirrettävät telineet, joita urakoitsija tarvitsee pelkästään omaa työsuoritustaan varten silloin, kun pääurakoitsijan yhteiskäyttöön hankkimat telineet eivät ole käytössä. Pääurakoitsijan tulee rakentaa tarvittavat suojarakennelmat pölyn ja melun leviämisen estämiseksi asuinkäytössä oleviin tiloihin, samoin rakennelmat palo- ja henkilöturvallisuuden takaamiseksi. Rakennusalue erotetaan tarvittaessa muista tiloista rakennusajaksi olosuhteiden vaatimalla tavalla ja viranomaisten määräysten mukaisesti (esim. suojaseinillä tai muoveilla). Varsinkin rakennuspölyn leviäminen märkätiloista ja keittiötilasta asuinhuoneiston muihin tiloihin tulee estää huolella. Suojaseinien ja muovien kiinnitykseen on käytettävä sellaista teippiä, joka ei irroita säilytettävien rakenteiden pinnoista maalia tai lakkaa. Kulku suojaseinien taakse on järjestettävä siten, ettei suojaustaso laske. Pääurakoitsija vastaa tarvittavista suojatoimenpiteistä (esim. pölyn ja roskien leviämisen estäminen rakennuksessa tai tontin ulkopuolelle). Kaikki asbesti- ja märkätilojen purkutyöt tehdään osastoimalla. Em. suojaukset on tehtävä niin, että viranomaiset ja rakennuttaja voivat pitää niitä riittävinä. Ne on esitettävä rakennuttajan edustajalle oma-aloitteisesti. Jos viranomaiset vaativat 8

9 piirustukset suoja- ja tukirakenteista tai telineistä, pääurakoitsija on velvollinen ne hankkimaan ja kustantamaan. Kaikki työmaalle tuodut rakennustarvikkeet pääurakoitsija suojaa kuten sisätiloihin tuoduista seuraavassa RATU-kortistosta lainatussa tekstissä määrätään: Sisätiloihin tulevat rakennustarvikkeet on suojattava likaantumiselta ja kastumiselta kuljetusten aikana peittämällä ne tai suojaamalla kuorma muulla tavoin. Sisätiloihin tulevat rakennustarvikkeet on suojattava lialta ja kosteudelta työmaavarastoinnin, asennuspaikan välivarastoinnin ja asennustyön aikana. Suojauksessa noudatetaan valmistajan ohjeita. Rikkoutuneet suojukset korjataan viipymättä. Materiaalit ja tarvikkeet varastoidaan mahdollisuuksien mukaan sisätiloihin ja niiden välivarastointia vältetään. Varastointiolosuhteiden ja suojausten tulee vastata valmistajien vaatimuksia. Keskeneräiset ja valmiit rakennus- ja laiteosat suojataan siten, etteivät ne vahingoitu tai kastu asennustyön taukojen ja keskeytysten aikana. Sisätiloihin tulevien rakennustarvikkeiden suojaukset poistetaan asennusvaiheen alkaessa valmistajien ohjeiden mukaisesti. Pintamateriaalien asennusvaiheen aikana ilman tulee olla puhdasta ja kuivaa eikä ilmaa likaavia työvaiheita saa suorittaa samanaikaisesti asennuspaikan läheisyydessä. Työn aikana varmistetaan, että olosuhteet ja alustan suhteellinen kosteus vastaavat suunnitelmien ja materiaalivalmistajien asettamia vaatimuksia. Viranomaisten tai rakennuttajan asettamat viralliset merkkipisteet pääurakoitsija suojaa rakennustyön aikana asianomaisten viranomaisten hyväksymällä tavalla siten, etteivät ne vahingoitu tai siirry paikoiltaan ja että ne ovat tarvittaessa helposti nähtävissä. Viranomaisten asettamia merkkejä tai vastaavia ei saa siirtää ilman asianomaista lupaa. Asiakirjoissa on määrätty pääurakkaan kuuluvan kasvillisuuden suojauksesta piha- ym. ulkoalueilla. 2.6 Mittaukset Urakoitsijan tulee tarkistaa kaikki mitat rakennuspaikalta. Pääurakoitsija merkitsee urakkaansa kuuluvien rakennusosien paikat sekä linjat ja korkeudet. Pääurakoitsija huolehtii virallisten tarkistus- tai muiden vastaavien mittausten tilaamisesta. Työkohde on varustettava pääurakoitsijan toimesta riittävillä tarkistetuilla mittapisteillä kaikkia niitä tarvitsevia varten. Työmaalla säilytettäviin piirustuksiin merkitään tärkeimpien mittapisteiden sijainti ja niiden asema virallisiin mittapisteisiin nähden. Pääurakoitsija antaa muille urakoitsijoille heidän tarvitsemansa kiintopisteet ja mittalinjat asennuspaikan lähelle. Kukin urakoitsija vastaa asettamiensa mittojen paikkansapitävyydestä. 2.7 Nostot ja siirrot Pääurakoitsija on velvollinen antamaan tarvittaessa rakennuttajan sekä muiden urakoitsijoiden käyttöön työmaalla hallinnassaan olevia nosto- ja siirtolaitteita raskaiden esineiden nostoihin ja siirtoihin. Laitteiden käytöstä tulee ennakkoon sopia ja samalla huolehtia siitä, että laitteiden työturvallisuuteen liittyvät kunnon ja käyttöhenkilökunnan vaatimukset tulevat täytetyiksi. Mikäli laitteiden käytöstä aiheutuu pääurakoitsijalle ylimääräisiä kustannuksia, on pääurakoitsija oikeutettu veloittamaan käytöstä omakustannushinnan palvelun saajalta. 9

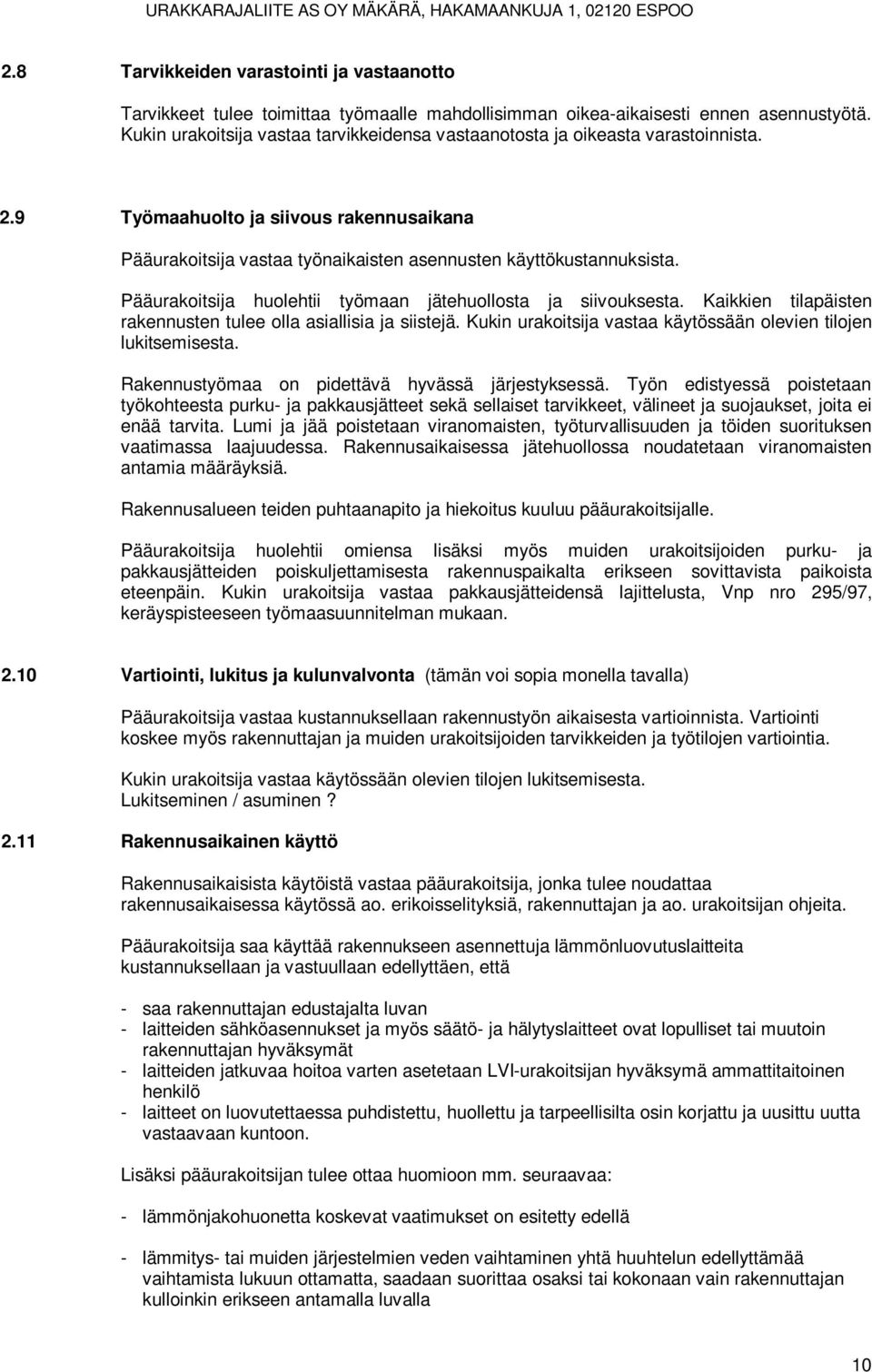

10 2.8 Tarvikkeiden varastointi ja vastaanotto Tarvikkeet tulee toimittaa työmaalle mahdollisimman oikea-aikaisesti ennen asennustyötä. Kukin urakoitsija vastaa tarvikkeidensa vastaanotosta ja oikeasta varastoinnista. 2.9 Työmaahuolto ja siivous rakennusaikana Pääurakoitsija vastaa työnaikaisten asennusten käyttökustannuksista. Pääurakoitsija huolehtii työmaan jätehuollosta ja siivouksesta. Kaikkien tilapäisten rakennusten tulee olla asiallisia ja siistejä. Kukin urakoitsija vastaa käytössään olevien tilojen lukitsemisesta. Rakennustyömaa on pidettävä hyvässä järjestyksessä. Työn edistyessä poistetaan työkohteesta purku- ja pakkausjätteet sekä sellaiset tarvikkeet, välineet ja suojaukset, joita ei enää tarvita. Lumi ja jää poistetaan viranomaisten, työturvallisuuden ja töiden suorituksen vaatimassa laajuudessa. Rakennusaikaisessa jätehuollossa noudatetaan viranomaisten antamia määräyksiä. Rakennusalueen teiden puhtaanapito ja hiekoitus kuuluu pääurakoitsijalle. Pääurakoitsija huolehtii omiensa lisäksi myös muiden urakoitsijoiden purku- ja pakkausjätteiden poiskuljettamisesta rakennuspaikalta erikseen sovittavista paikoista eteenpäin. Kukin urakoitsija vastaa pakkausjätteidensä lajittelusta, Vnp nro 295/97, keräyspisteeseen työmaasuunnitelman mukaan Vartiointi, lukitus ja kulunvalvonta (tämän voi sopia monella tavalla) Pääurakoitsija vastaa kustannuksellaan rakennustyön aikaisesta vartioinnista. Vartiointi koskee myös rakennuttajan ja muiden urakoitsijoiden tarvikkeiden ja työtilojen vartiointia. Kukin urakoitsija vastaa käytössään olevien tilojen lukitsemisesta. Lukitseminen / asuminen? 2.11 Rakennusaikainen käyttö Rakennusaikaisista käytöistä vastaa pääurakoitsija, jonka tulee noudattaa rakennusaikaisessa käytössä ao. erikoisselityksiä, rakennuttajan ja ao. urakoitsijan ohjeita. Pääurakoitsija saa käyttää rakennukseen asennettuja lämmönluovutuslaitteita kustannuksellaan ja vastuullaan edellyttäen, että - saa rakennuttajan edustajalta luvan - laitteiden sähköasennukset ja myös säätö- ja hälytyslaitteet ovat lopulliset tai muutoin rakennuttajan hyväksymät - laitteiden jatkuvaa hoitoa varten asetetaan LVI-urakoitsijan hyväksymä ammattitaitoinen henkilö - laitteet on luovutettaessa puhdistettu, huollettu ja tarpeellisilta osin korjattu ja uusittu uutta vastaavaan kuntoon. Lisäksi pääurakoitsijan tulee ottaa huomioon mm. seuraavaa: - lämmönjakohuonetta koskevat vaatimukset on esitetty edellä - lämmitys- tai muiden järjestelmien veden vaihtaminen yhtä huuhtelun edellyttämää vaihtamista lukuun ottamatta, saadaan suorittaa osaksi tai kokonaan vain rakennuttajan kulloinkin erikseen antamalla luvalla 10

11 - lopullisten valaisinten rakennusaikainen käyttö edellyttää, että rakennusta vastaanotettaessa on kaikkien lamppujen oltava uusia ja valaisinten puhdistettuja Asuntojen tiloja ei voi ottaa työmaan käyttöön. Muiden lopullisiksi jäävien koneiden, laitteiden, asennusten ja tilojen rakennusaikaiseen käyttöön tulee saada rakennuttajan lupa. 3 TYÖTURVALLISUUS JA YMPÄRISTÖASIAT Asiat on esitetty työturvallisuusasiakirjassa ja urakkaohjelmassa 4 TYÖMAAN LAATUSUUNNITELMA JA YMPÄRISTÖSUUNNITELMA Kosteudenhallintasuunnitelma Pääurakoitsijan tulee laatia työmaata varten kosteudenhallintasuunnitelma. Noudatettava, ko. asiaa koskeva teksti RATU-kortistossa kuuluu: - Kosteusriskien kartoitus. Kootaan luettelo rakenteista, joiden suunnitteluun ja toteutukseen työmaalla voi liittyä kosteusteknisiä ongelmia. Tämän luettelon perusteella kohteen työnjohto voi valvonnassaan kiinnittää erityistä huomiota näiden rakennedetaljien toteuttamiseen. - Kuivumisaika-arviot. Niille rakenteille, jotka päällystetään kosteusherkillä materiaaleilla, laaditaan kuivumisaika-arviot erilaisissa toteutusolosuhteissa. - Varasuunnitelma aikataulussa pysymiseksi. Mikäli kohteen rakenteiden kuivumisaika muodostuu arvioiden mukaan pidemmäksi kuin suunniteltu toteutusaikataulu edellyttää, valitaan menettelytavat aikataulussa pysymiseksi. - Materiaalien ja tarvikkeiden käsittely. Selvitetään ennakkoon työmaalle tuleva materiaalivirta ja suunnitellaan sen vastaanotto, välivarastointi, suojaus ja siirto asteittain kohteeseen. - Tarpeettoman kastumisen estäminen. Estetään runkorakenteiden ja eristetilojen tarpeeton kastuminen esim. sade- ja sulamisvesistä. Selvitetään ennakolta ne omat muiden urakoitsijoiden työsuoritukset, joihin sisältyy työnaikaisten vesivahinkojen riski. - Kuivumisolosuhteiden järjestäminen. Hyvä kuivuminen edellyttää riittävää ilmanvaihtoa. LVS-urakoitsijoiden kanssa tulee sopia niistä mahdollisista erityistoimenpiteistä, joita kohteen kosteuden hallinta edellyttää. - Kosteudenhallinnan organisointi. Suunnitellaan työmaan kosteudenhallinnan organisointi. Pääperiaate on se, että jokainen huolehtii ja tiedostaa omaan vastuualueeseensa kuuluvat kosteusteknisesti tärkeät seikat. - Kosteusmittaussuunnitelma. Työmaalla laaditaan ennakkoon kosteusmittaussuunnitelma. Suunnitelmassa tulee käydä ilmi mittausten aikataulu, laajuus ja tarvittavien mittauspisteiden sijainti. - Päällystämisperusteet. Kirjataan rakenneosittain (rakenne/ päällyste) päällystettävyyspäätöksen perustana olevat kosteusmittaustulokset ja päällystämisperuste. - Dokumentointi. Huolehditaan siitä, että työmaan kosteudenhallinnan suorittamisesta, poikkeusolosuhteista ja vesivahingoista tehdään dokumentointi tarkoituksen-mukaisessa laajuudessa. Kosteudenhallintasuunnitelman toteutumista seurataan työmaakokouksissa. 11

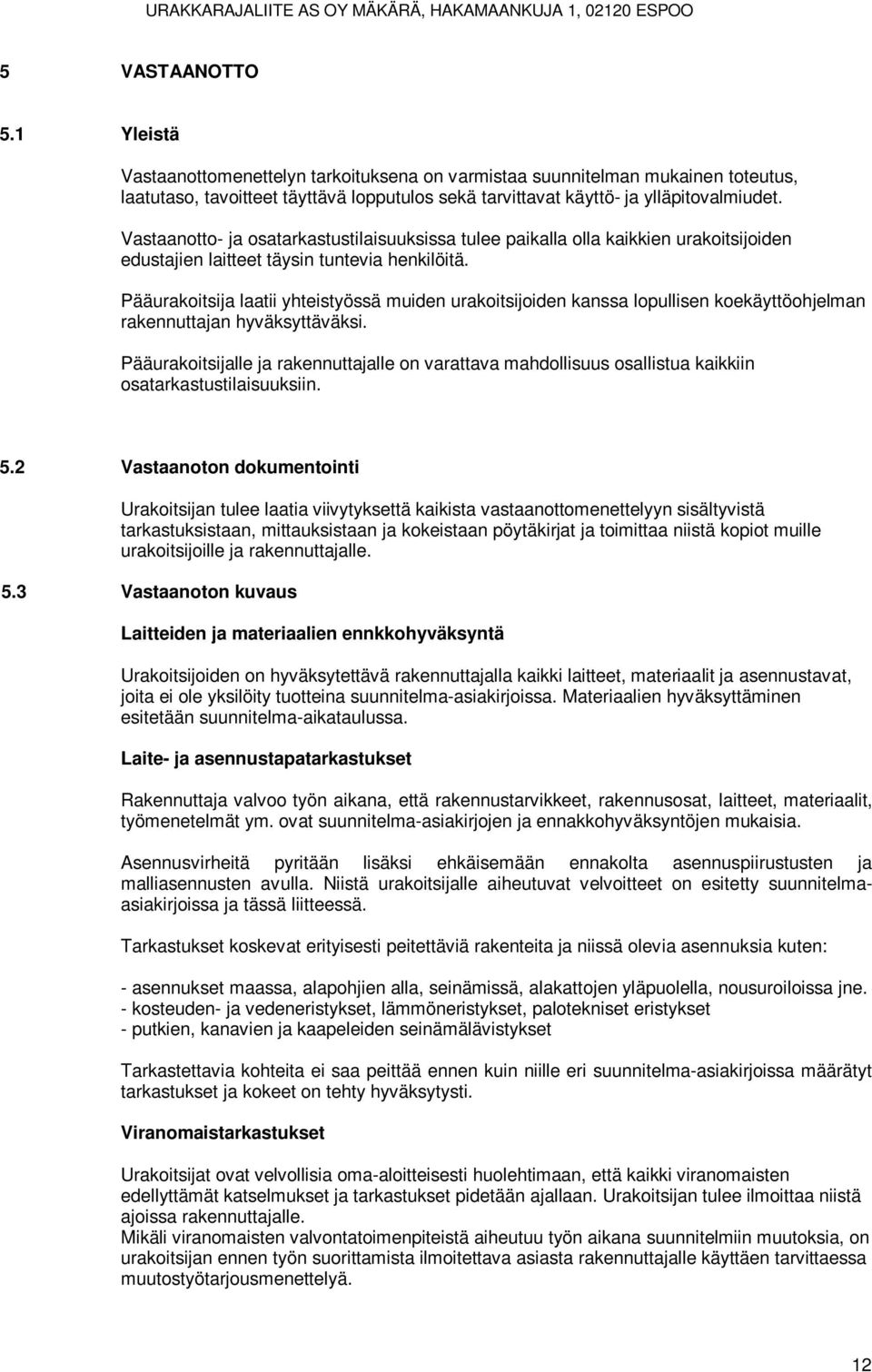

12 5 VASTAANOTTO 5.1 Yleistä Vastaanottomenettelyn tarkoituksena on varmistaa suunnitelman mukainen toteutus, laatutaso, tavoitteet täyttävä lopputulos sekä tarvittavat käyttö- ja ylläpitovalmiudet. Vastaanotto- ja osatarkastustilaisuuksissa tulee paikalla olla kaikkien urakoitsijoiden edustajien laitteet täysin tuntevia henkilöitä. Pääurakoitsija laatii yhteistyössä muiden urakoitsijoiden kanssa lopullisen koekäyttöohjelman rakennuttajan hyväksyttäväksi. Pääurakoitsijalle ja rakennuttajalle on varattava mahdollisuus osallistua kaikkiin osatarkastustilaisuuksiin. 5.2 Vastaanoton dokumentointi Urakoitsijan tulee laatia viivytyksettä kaikista vastaanottomenettelyyn sisältyvistä tarkastuksistaan, mittauksistaan ja kokeistaan pöytäkirjat ja toimittaa niistä kopiot muille urakoitsijoille ja rakennuttajalle. 5.3 Vastaanoton kuvaus Laitteiden ja materiaalien ennkkohyväksyntä Urakoitsijoiden on hyväksytettävä rakennuttajalla kaikki laitteet, materiaalit ja asennustavat, joita ei ole yksilöity tuotteina suunnitelma-asiakirjoissa. Materiaalien hyväksyttäminen esitetään suunnitelma-aikataulussa. Laite- ja asennustapatarkastukset Rakennuttaja valvoo työn aikana, että rakennustarvikkeet, rakennusosat, laitteet, materiaalit, työmenetelmät ym. ovat suunnitelma-asiakirjojen ja ennakkohyväksyntöjen mukaisia. Asennusvirheitä pyritään lisäksi ehkäisemään ennakolta asennuspiirustusten ja malliasennusten avulla. Niistä urakoitsijalle aiheutuvat velvoitteet on esitetty suunnitelmaasiakirjoissa ja tässä liitteessä. Tarkastukset koskevat erityisesti peitettäviä rakenteita ja niissä olevia asennuksia kuten: - asennukset maassa, alapohjien alla, seinämissä, alakattojen yläpuolella, nousuroiloissa jne. - kosteuden- ja vedeneristykset, lämmöneristykset, palotekniset eristykset - putkien, kanavien ja kaapeleiden seinämälävistykset Tarkastettavia kohteita ei saa peittää ennen kuin niille eri suunnitelma-asiakirjoissa määrätyt tarkastukset ja kokeet on tehty hyväksytysti. Viranomaistarkastukset Urakoitsijat ovat velvollisia oma-aloitteisesti huolehtimaan, että kaikki viranomaisten edellyttämät katselmukset ja tarkastukset pidetään ajallaan. Urakoitsijan tulee ilmoittaa niistä ajoissa rakennuttajalle. Mikäli viranomaisten valvontatoimenpiteistä aiheutuu työn aikana suunnitelmiin muutoksia, on urakoitsijan ennen työn suorittamista ilmoitettava asiasta rakennuttajalle käyttäen tarvittaessa muutostyötarjousmenettelyä. 12

13 Kukin urakoitsija vastaa omalta osaltaan viranomaisten suorittamien tai vaatimien tarkastusten kustannuksista lukuun ottamatta niitä tarkastuksia, jotka sisältyvät rakennusvalvontamaksuun. Urakoitsijan toimintatarkastukset Toimintatarkastusvalmius rakennusurakan osalta. - tilat ovat riittävän valmiit toimintatarkastusten suorittamiseksi - tekniset tilat sekä alakeskustilat ovat rakennustöiden osalta valmiit ja siivottu LV- järjestelmien toimintatarkastusvalmius muiden urakoiden osalta - teknisten tilojen valaistus toimii - laitteet ja putkistot on asennettu - putkistot on huuhdeltu ja esisäädetty - nestevirtojen säätölaitteet ja ja putkistoihin liittyvät huonelaitteet on asennettu - putkistojen eristystyöt on pääosin tehty - laitteiden sähkösyötöt on asennettu siten, että virta tulee lopullisia kytkentöjä varten - laitteet ja kaapelit on merkitty Sähköjärjestelmien toimintatarkastusvalmius muiden urakoitsijoiden osalta. - teknisten tilojen valaistus toimii - laitteistot ja kaapeloinnit on asennettu ja kytketty - laitteet kytketty ja viritetty toimintakuntoon - laitteiden sähkönsyötöt varmistuksineen ovat toimintakunnossa - laitteistot ja kaapeloinnit on merkitty 5.4 Toimintakokeet Katso urakkaohjelma Toimintakokeiden edellytykset Kojeiden ja laitteiden rakennetarkastusten jälkeen ja urakoitsijoiden ilmoitettua kaikkien laitteidensa olevan toimintakuntoisia asuntokohtaisesti, suorittaa rakennuttaja toimintakokeen kyseisissä asunnoissa. Toimintakokeen edellytyksenä on, että seuraavat toimenpiteet on suoritettu: Rakennustyöt - rakennuksen muut tilat saatettu sellaiseen kuntoon, että toimintakoe ja sen jälkeen säätöja viritystyöt voidaan aloittaa; ts. pölyä tuottavat työvaiheet saatettu loppuun ja huonetilat siivottu. Putkityöt - verkosto ja laitteet asennettu lopullisesti - verkosto huuhdeltu ja esisäädetty - eristystyöt pääosin tehty - urakoitsijalle kuuluvat tarkastukset tehty Sähkötyöt - kaikki sähkökeskukset ja johdotukset asennettu niin, että virta tulee pistorasioille, koneille ja valaisimille lopullista kytkentää myöten Toimintakokeiden suoritus Tarkastetaan, että em. toimenpiteet on suoritettu. Tarkastetaan, että ohjelman mukaiset merkinnät on tehty. 13

14 Mikäli vastaanottotarkastuksessa todetaan niin paljon puutteita, ettei rakennuttaja ota vastaan kyseistä urakkaa, suoritetaan urakoitsijan kustannuksella vastaanottotarkastus uudelleen erikseen sovittavana ajankohtana. 5.5 Vastaanoton aikataulu Vastaanoton aikatauluraamit on esitetty urakkaohjelmassa. Rakennusteknisten töiden osalta pitävät rakennuttajan edustajat ennakkotarkastuksen ennen vastaanottotarkastusta. Tarkastuksessa havaitut virheet ja puutteet tulee korjata viipymättä siten, että rakennuskohde voidaan ottaa käyttöön vastaanottotarkastuksessa. Vastaanottotarkastuksen edellytyksenä on, että edellä luetellut vastaanottomenettelyyn sisältyvät tarkastukset ja muut velvoitteet on suoritettu ja että niissä havaitut puutteet on korjattu. 5.6 Vastaanoton laitetarkastusten urakkarajat Vastaanottomenettelyssä noudatetaan seuraavia urakkarajoja: Rakennuttaja antaa veden ja sähkön korvauksetta urakoitsijan käyttöön kiinteistön ao. liitäntäpisteestä. Tehotarpeen tulee urakoitsijan selvittää etukäteen, koska sähkötehoa on käytettävissä rajallisesti. Sähkön lämmityskäyttö on kielletty. 6 KÄYTTÖÖNOTTO 6.1 Luovutusasiakirjat Urakoitsijat luovuttavat ennen vastaanottotarkastusta suunnittelijoille käyttö- ja huoltosuunnitelmakansioiden kokoamista varten seuraavat asiakirjat: - valvojan merkinnällä varustetut tarkepiirustukset ja lopullisia asennuksia vastaavat asennuspiirustukset - viranomaisten leimoilla varustetut lupapiirustukset ja niihin liittyvät luvat - viranomaisten tarkastuspöytäkirjat - muovipäällysteiset ja kehystetyt kytkentäkaaviot lämmönjakohuoneen seinälle - käyttö-, huolto- ja hoito-ohjeet ja niihin liittyvät yksityiskohtaiset piirustukset sekä lisäksi takuutodistukset - esitteet asennetuista laitteista - järjestelmän käyttö- ja operointiohjeet Huolto- ja hoito-ohjeiden sisältö ja esitystapa on määrätty kunkin alan työselostuksessa. 6.2 Käytön opastus Urakoitsijat ja laitetoimittajat toimittavat kirjallisen aineiston, joka perustuu joko em. käyttö- ja huolto-ohjeisiin tai muuhun vastaavaan aineistoon. 6.3 Takuuajan toimenpiteet Kuhunkin urakkaan kuuluvat takuuajan huoltotoimenpiteet on mainittu ao. erikoistyöselostuksissa Urakoitsija vastaa suorituksensa sopimuksenmukaisesta kelvollisuudesta takuuaikana sopimuksen mukaan. Sellaiset takuuajan kuluessa ilmenevät puutteet ja viat, jotka haittaavat rakennuksen tai laitteiden käyttöä ja joiden korjaamatta jättäminen edistää rakennuksen tai laitteiden rappeutumista, on urakoitsijan korjattava välittömästi. 14

15 5 VASTAANOTTO 5.3 Tekniset tarkastukset Rakenne-, laite- ja asennustapatarkastukset Rakennusaikana rakennuttaja suorittaa valvontaa ja tarkastuksia, joissa todetaan, että rakennustarvikkeet, rakennusosat, työmenetelmät, kojeet ja laitteet ovat asiakirjojen mukaiset. Tarkastukset koskevat erityisesti peittyviä rakenteita kuten: - viemäröintiä ja salaojia - maanvaraiseen alapohjaan tulevia asennuksia eristyksineen ja maanrakenteiden tiivistystä - kosteuden- ja vedeneristyksiä - lämmöneristyksiä, äänieristyksiä ja paloteknisiä eristyksiä - putkistoja ja putkikanavia ennen niiden peittämistä - säiliöitä - alakattojen yläpuolisia asennuksia ja rakenteiden läpäisyjä - ruoste- ja muita syöpymissuojauksia - maakaapeliasennuksia - maadoituksia - lattiaan ja piha-alueelle tulevia sähköputkituksia. - lattia ja seinärakenteisiin tulevia lv-asennuksia Rakenteita ei saa peittää ennen tarkastusten suorittamista. Kojeiden ja laitteiden rakennetarkastuksissa edellytetään, että kukin laiteryhmä on valmiina, säiliöt, tuntoelimet yms. varusteet kytkettyinä. 5.8 Luovutusasiakirjat 5.9 Loppusiivous Ennen rakennuksen luovuttamista pääurakoitsija puhdistaa rakennuskohteen siten, että se luovutushetkellä on sekä sisältä että ulkoa täysin käyttökunnossa ja ympäristö siistitty. Kukin rakennusosa puhdistetaan sille sopivalla vaadittavan tuloksen antavalla puhdistusaineella ja menetelmällä. Syövyttäviä aineita ei saa käyttää ilman rakennuttajan suostumusta. Puhdistus muualla kuin urakka-alueilla koskee vain kyseessä olleiden töiden aiheuttamaa puhdistustarvetta. Loppusiivouksen laatutason tulee täyttää kaupungin siivoustoimen asettamat vaatimukset. Loppusiivouksen yhteydessä on otettava huomioon mm. seuraavat seikat: - lattiat puhdistetaan tai pestään lattiapäällysteen valmistajan ohjeen mukaan - saniteettikalusteet, venttiilit, lattiakaivot ja hajulukot puhdistetaan - heloitukset puhdistetaan, saranat ja lukot öljytään - ikkunat ja lasiovet ja -seinät pestään - sähkölaitteet puhdistetaan Pääurakoitsija puhdistaa kaikki paikoilleen jäävät, samoin uudelleen asennettavat valaisimet ulkopuolelta. Heijastimet ja häikäisysuojat puhdistaa sähköurakoitsija. Uudet valaisimet pääurakoitsija puhdistaa samoin ulkoa. - Pääurakoitsija puhdistaa kalusteet (myös sisältä) sekä varusteet, koneet ja laitteet. 15

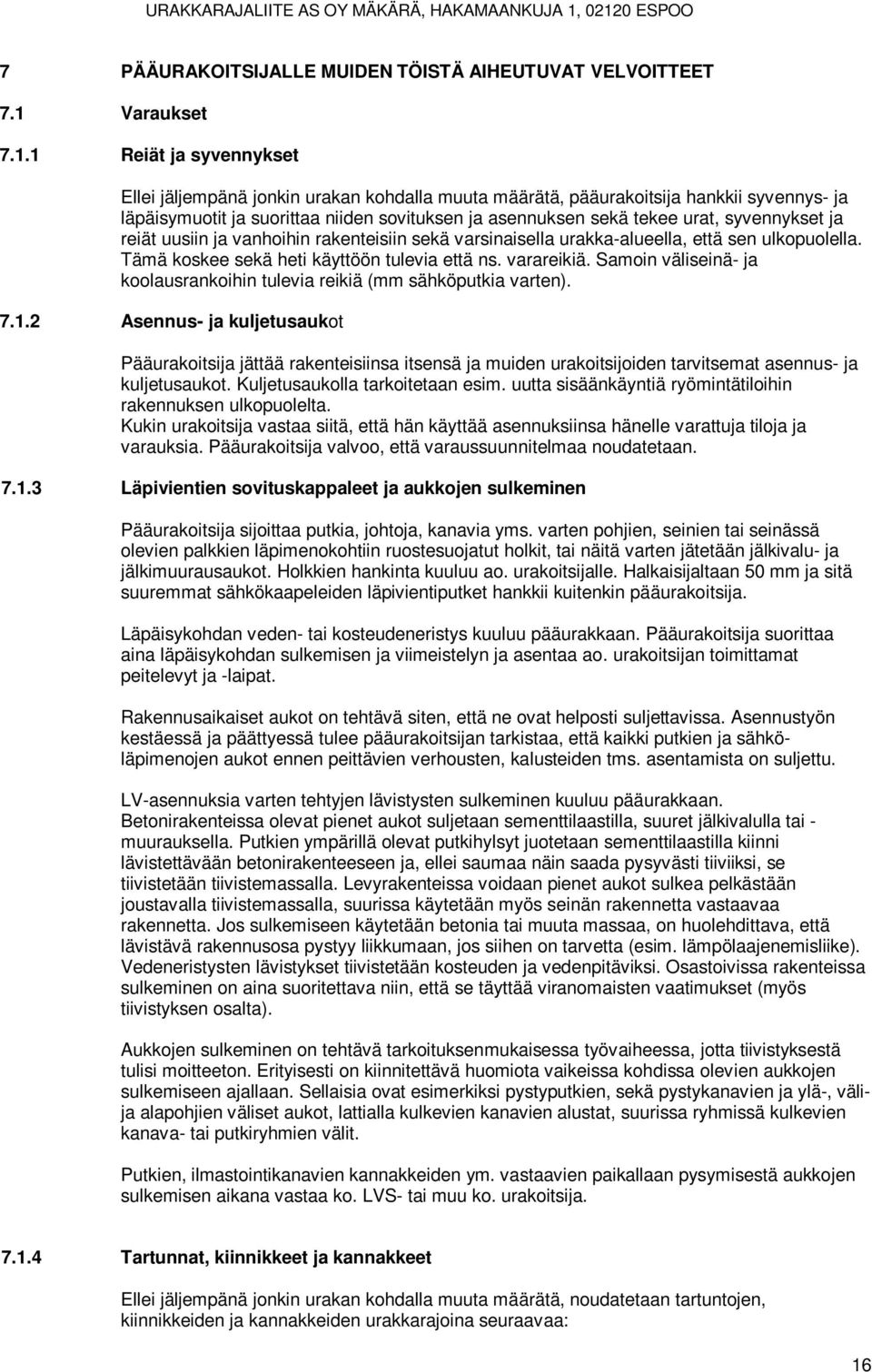

16 7 PÄÄURAKOITSIJALLE MUIDEN TÖISTÄ AIHEUTUVAT VELVOITTEET 7.1 Varaukset Reiät ja syvennykset Ellei jäljempänä jonkin urakan kohdalla muuta määrätä, pääurakoitsija hankkii syvennys- ja läpäisymuotit ja suorittaa niiden sovituksen ja asennuksen sekä tekee urat, syvennykset ja reiät uusiin ja vanhoihin rakenteisiin sekä varsinaisella urakka-alueella, että sen ulkopuolella. Tämä koskee sekä heti käyttöön tulevia että ns. varareikiä. Samoin väliseinä- ja koolausrankoihin tulevia reikiä (mm sähköputkia varten) Asennus- ja kuljetusaukot Pääurakoitsija jättää rakenteisiinsa itsensä ja muiden urakoitsijoiden tarvitsemat asennus- ja kuljetusaukot. Kuljetusaukolla tarkoitetaan esim. uutta sisäänkäyntiä ryömintätiloihin rakennuksen ulkopuolelta. Kukin urakoitsija vastaa siitä, että hän käyttää asennuksiinsa hänelle varattuja tiloja ja varauksia. Pääurakoitsija valvoo, että varaussuunnitelmaa noudatetaan Läpivientien sovituskappaleet ja aukkojen sulkeminen Pääurakoitsija sijoittaa putkia, johtoja, kanavia yms. varten pohjien, seinien tai seinässä olevien palkkien läpimenokohtiin ruostesuojatut holkit, tai näitä varten jätetään jälkivalu- ja jälkimuurausaukot. Holkkien hankinta kuuluu ao. urakoitsijalle. Halkaisijaltaan 50 mm ja sitä suuremmat sähkökaapeleiden läpivientiputket hankkii kuitenkin pääurakoitsija. Läpäisykohdan veden- tai kosteudeneristys kuuluu pääurakkaan. Pääurakoitsija suorittaa aina läpäisykohdan sulkemisen ja viimeistelyn ja asentaa ao. urakoitsijan toimittamat peitelevyt ja -laipat. Rakennusaikaiset aukot on tehtävä siten, että ne ovat helposti suljettavissa. Asennustyön kestäessä ja päättyessä tulee pääurakoitsijan tarkistaa, että kaikki putkien ja sähköläpimenojen aukot ennen peittävien verhousten, kalusteiden tms. asentamista on suljettu. LV-asennuksia varten tehtyjen lävistysten sulkeminen kuuluu pääurakkaan. Betonirakenteissa olevat pienet aukot suljetaan sementtilaastilla, suuret jälkivalulla tai - muurauksella. Putkien ympärillä olevat putkihylsyt juotetaan sementtilaastilla kiinni lävistettävään betonirakenteeseen ja, ellei saumaa näin saada pysyvästi tiiviiksi, se tiivistetään tiivistemassalla. Levyrakenteissa voidaan pienet aukot sulkea pelkästään joustavalla tiivistemassalla, suurissa käytetään myös seinän rakennetta vastaavaa rakennetta. Jos sulkemiseen käytetään betonia tai muuta massaa, on huolehdittava, että lävistävä rakennusosa pystyy liikkumaan, jos siihen on tarvetta (esim. lämpölaajenemisliike). Vedeneristysten lävistykset tiivistetään kosteuden ja vedenpitäviksi. Osastoivissa rakenteissa sulkeminen on aina suoritettava niin, että se täyttää viranomaisten vaatimukset (myös tiivistyksen osalta). Aukkojen sulkeminen on tehtävä tarkoituksenmukaisessa työvaiheessa, jotta tiivistyksestä tulisi moitteeton. Erityisesti on kiinnitettävä huomiota vaikeissa kohdissa olevien aukkojen sulkemiseen ajallaan. Sellaisia ovat esimerkiksi pystyputkien, sekä pystykanavien ja ylä-, välija alapohjien väliset aukot, lattialla kulkevien kanavien alustat, suurissa ryhmissä kulkevien kanava- tai putkiryhmien välit. Putkien, ilmastointikanavien kannakkeiden ym. vastaavien paikallaan pysymisestä aukkojen sulkemisen aikana vastaa ko. LVS- tai muu ko. urakoitsija Tartunnat, kiinnikkeet ja kannakkeet Ellei jäljempänä jonkin urakan kohdalla muuta määrätä, noudatetaan tartuntojen, kiinnikkeiden ja kannakkeiden urakkarajoina seuraavaa: 16

17 - rakennusosan yhteydessä tehtävät tartunnat, kiinnikkeet ja kannakkeet kuuluvat ko. rakennusosan tekevän urakoitsijan tehtävään ja jälkikiinnitykset sitä tarvitsevan urakoitsijan tehtävään (tai suoritusvastuuseen) - milloin urakoitsijat haluavat käyttää suunnitelmista poiketen ns. yhteiskannatusjärjestelmää, (esim. ryömintätilassa) laativat urakoitsijat näiden toteutussuunnitelman rakennuttajan hyväksyttäväksi. 7.2 Jälkipaikkaus Jälkikiinnityksissä noudatetaan seuraavaa: - Rakennusosiin saavat eri urakoitsijat omalla kustannuksellaan kiinnittää porapultteja, kiinnitystulppia, kiinnityspaloja, side- ja tukirautoja yms. edellyttäen, että ne eivät muuta terästen asentoa tai suojaetäisyyksiä, lisää merkittävästi kuormitusta, huononna rakennusosan muita ominaisuuksia tai vahingoita niissä jo olevia asennuksia. Mittausapu ja valvonta kuuluu näiltäkin osin pääurakoitsijalle. - Kunkin urakoitsijan velvollisuuksiin kuuluu ottaa selko kiinnitysalustan rakenteesta ja siihen soveltuvista kiinnitystarvikkeista sekä vastata kiinnitystarvikkeiden lujuudesta, tarvittaessa lujuuslaskelmia käyttäen. Pääurakoitsija valvoo ja ohjaa muiden urakoitsijoiden kiinnitystöitä siten, että kiinnikkeet eivät vahingoita rakenteita, huononna rakennusosan ominaisuuksia tai lisää merkittävästi kuormitusta. - Tarvikkeet kiinnitetään rakennusosiin siten, että työn tulos lujuuden, tiiveyden, ulkonäön ja muiden ominaisuuksien osalta vastaa ympäröivälle rakennusosalle asetettuja vaatimuksia. Näkyviin jäävien laitteiden kiinnityskappaleiden tulee olla laadultaan sellaisia, että ne vastaavat näkyvän asennuksen vaatimuksia. - Veden- ja kosteudeneristysten läpi ulottuvat kiinnitykset on tehtävä siten, että kosteudenja vedeneristys ei huonone kiinnityskohdassa. - Naulojen, niittien, ruuvien ja pulttien ym. kiinnikkeiden apuosineen on oltava kupariin liittyvinä kuparia tai messinkiä ja muualla kuumasinkittyjä, ellei erikseen ole muuta määrätty. Peltien, paneeleiden ym. pintaverhousten kiinnitysnaulat ovat aina ilman eri mainintaa kampanauloja, ulkona kupariin liittyvänä kuparia ja muualla haponkestävää tai kuumasinkittyä terästä. Sisällä kuivissa tiloissa kiinnikkeet voivat olla sähkösinkittyjä, ellei erikseen muuta ole määrätty. Ruostumattoman teräksen tulee olla laatua AISI 304 ja messingin MS-80. Kahden tai useamman metallin ollessa kyseessä on kiinnikkeen aine valittava niin, että sähkökemiallista syöpymistä ei pääse tapahtumaan. - Proppaustöissä käytetään erikseen sovittavia tulppia tai tulppamassaa. Kiinnikkeiden mallista on sovittava suunnittelijan kanssa, ellei niitä ole yksiselitteisesti määrätty (ruuvien kannat ym. vastaavat). Metallien ja muovien kiinnityksissä on kiinnikereijissä ja saumoissa otettava huomioon lämpölaajenemisen aiheuttama liikkuminen (100 C-asteen lämpötilaeron mukaan ulkona ja sisällä 30 C-asteen mukaan - putkijohdoissa kuitenkin järjestelmän vaatimuksen mukaan). Kosteuden muutoksista aiheutuva liike on otettava huomioon kaikissa vähänkin hygroskooppisissa aineissa (puu, Luja-levy ym. vast.). Jälkipaikkauksen suorittaa rakenteet tehnyt urakoitsija. Paikkaustavalle on saatava rakennuttajan ja arkkitehdin hyväksyminen. Mikäli jälkipaikkauksen ei voida katsoa johtuvan normaalista rakennustyön suorituksesta, vaan se on aiheutunut toisen urakoitsijan huolimattomuudesta tai laiminlyönnistä tai muusta hänen viakseen katsottavasta syystä, suoritetaan jälkipaikkaus aiheuttajan kustannuksella. 7.3 LVS-laitteiden merkinnät Kaikki LVS-laitteet, riippumatta siitä kenen toimitukseen ne kuuluvat, on merkittävä yhtenevää merkintätapaa käyttäen. Tarkemmat merkintäohjeet on esitetty erikoistyöselostuksissa. Merkinnästä vastaa aina laitteen toimittanut urakoitsija. 17

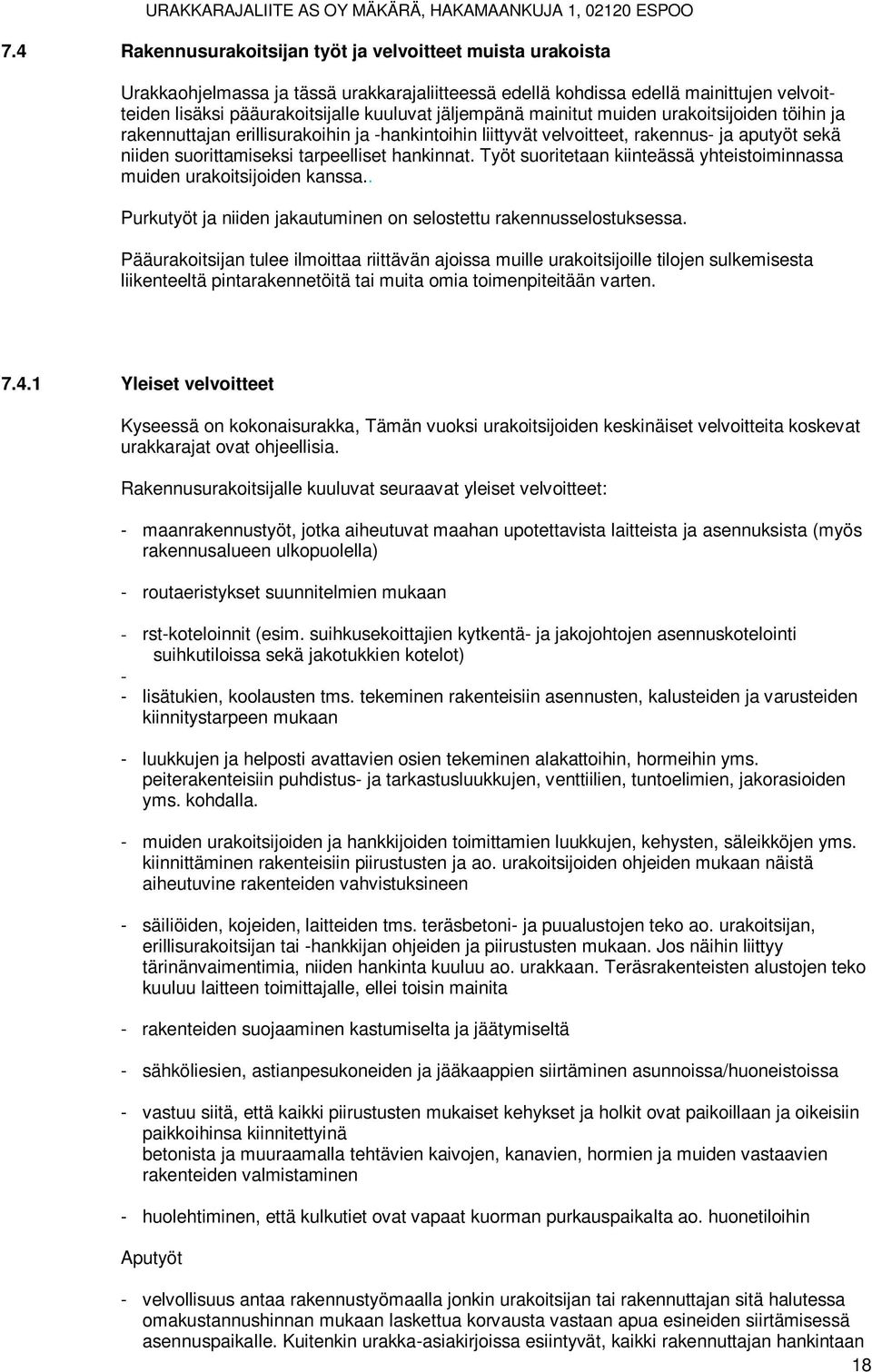

18 7.4 Rakennusurakoitsijan työt ja velvoitteet muista urakoista Urakkaohjelmassa ja tässä urakkarajaliitteessä edellä kohdissa edellä mainittujen velvoitteiden lisäksi pääurakoitsijalle kuuluvat jäljempänä mainitut muiden urakoitsijoiden töihin ja rakennuttajan erillisurakoihin ja -hankintoihin liittyvät velvoitteet, rakennus- ja aputyöt sekä niiden suorittamiseksi tarpeelliset hankinnat. Työt suoritetaan kiinteässä yhteistoiminnassa muiden urakoitsijoiden kanssa.. Purkutyöt ja niiden jakautuminen on selostettu rakennusselostuksessa. Pääurakoitsijan tulee ilmoittaa riittävän ajoissa muille urakoitsijoille tilojen sulkemisesta liikenteeltä pintarakennetöitä tai muita omia toimenpiteitään varten Yleiset velvoitteet Kyseessä on kokonaisurakka, Tämän vuoksi urakoitsijoiden keskinäiset velvoitteita koskevat urakkarajat ovat ohjeellisia. Rakennusurakoitsijalle kuuluvat seuraavat yleiset velvoitteet: - maanrakennustyöt, jotka aiheutuvat maahan upotettavista laitteista ja asennuksista (myös rakennusalueen ulkopuolella) - routaeristykset suunnitelmien mukaan - rst-koteloinnit (esim. suihkusekoittajien kytkentä- ja jakojohtojen asennuskotelointi suihkutiloissa sekä jakotukkien kotelot) - - lisätukien, koolausten tms. tekeminen rakenteisiin asennusten, kalusteiden ja varusteiden kiinnitystarpeen mukaan - luukkujen ja helposti avattavien osien tekeminen alakattoihin, hormeihin yms. peiterakenteisiin puhdistus- ja tarkastusluukkujen, venttiilien, tuntoelimien, jakorasioiden yms. kohdalla. - muiden urakoitsijoiden ja hankkijoiden toimittamien luukkujen, kehysten, säleikköjen yms. kiinnittäminen rakenteisiin piirustusten ja ao. urakoitsijoiden ohjeiden mukaan näistä aiheutuvine rakenteiden vahvistuksineen - säiliöiden, kojeiden, laitteiden tms. teräsbetoni- ja puualustojen teko ao. urakoitsijan, erillisurakoitsijan tai -hankkijan ohjeiden ja piirustusten mukaan. Jos näihin liittyy tärinänvaimentimia, niiden hankinta kuuluu ao. urakkaan. Teräsrakenteisten alustojen teko kuuluu laitteen toimittajalle, ellei toisin mainita - rakenteiden suojaaminen kastumiselta ja jäätymiseltä - sähköliesien, astianpesukoneiden ja jääkaappien siirtäminen asunnoissa/huoneistoissa - vastuu siitä, että kaikki piirustusten mukaiset kehykset ja holkit ovat paikoillaan ja oikeisiin paikkoihinsa kiinnitettyinä betonista ja muuraamalla tehtävien kaivojen, kanavien, hormien ja muiden vastaavien rakenteiden valmistaminen - huolehtiminen, että kulkutiet ovat vapaat kuorman purkauspaikalta ao. huonetiloihin Aputyöt - velvollisuus antaa rakennustyömaalla jonkin urakoitsijan tai rakennuttajan sitä halutessa omakustannushinnan mukaan laskettua korvausta vastaan apua esineiden siirtämisessä asennuspaikalle. Kuitenkin urakka-asiakirjoissa esiintyvät, kaikki rakennuttajan hankintaan 18

19 kuuluvat esineet ja muiden urakoitsijoiden esineistä yli 50 kg painavat pääurakoitsijan tulee siirtää korvauksetta - asennettujen laitteiden, kalusteiden, kaapeleiden ja sähkökojeiden, kanavien sekä putkistojen yleissuojaus rakennusselostuksessa kuvatulla tavalla. Erikoissuojaukset kuuluvat ao. urakoitsijalle. - nostot ja haalaukset tämän urakkarajaliitteen eri kohdissa luetellussa laajuudessa. - siivous ja asennettujen laitteiden jälkipuhdistus ennen rakennuksen luovutusta sekä loppusiivous materiaalivalmistajan ohjeiden mukaan, ks. kohdat 2.6 ja yli 3 m:n korkuisten kiinteiden tai siirrettävien telineiden hankinta, pystytys ja siirrot niitä tarvitsevan urakoitsijan tai rakennuttajan käyttöön Putkiurakasta erikseen aiheutuvat työt ja velvoitteet Edellä lueteltujen yleisten velvoitteiden lisäksi pääurakoitsija - tekee kiinteiden putkien suojaukset rakennusselostuksessa määritetyllä tavalla ja LVIsuunnitelmien osoittamassa laajuudessa - liittää putkiurakoitsijan toimittamat holkit, lattiakaivot yms. kosteus- ja vesieristyksiin suunnitelmien mukaisesti niin, että vuotoja ei pääse syntymään, - hankkii ja asentaa tarkastusluukut putkitiloihin suunnitelmien mukaisesti - tekee LV-kalusteiden tarvitsemat lisätukirakenteet sekä putkien tarvitsemat reiät kevyisiin väliseiniin ja niiden rankoihin - varustaa viemärit palon- ja ääneneristeillä sekä suojauksilla suunnitelmissa erityisesti osoitetuissa kohdissa - tekee putkistojen ja laitteiden verhoukset ja peiterakenteet sisäkatto- ja työpiirustusten ja arkkitehdin ohjeiden mukaisesti - tekee viemäreiden ja tuuletusjohtojen vesikaton ja ulkotasojen lävistykset juurisuojuksineen ja tiivistyksineen - tasaa alustat lattiaan tai seinään kiinnitettäviä kalusteita varten - kiinnittä putkiurakoitsijan / rakennuttajan hankkimat altaat tasoihin tai seinään - suorittaa putkieristyksien ja putkien maalaustyöt maalaustyöselityksen mukaisesti niiltä osin kuin ne eivät sisälly valmiiksi maalattuna LV-urakoitsijan hankintaan - tekee sisäpuoliset viemärikaivot sekä asentaa niiden kannet ja kehykset, jotka putkiurakoitsija toimittaa - huolehtii tarvittavasta putkien työnaikaisesta ylimääräisestä suojauksesta jäätymistä tai kolhiintumista vastaan Ilmanvaihtourakasta erikseen aiheutuvat työt ja velvoitteet IV-urakkaa ei ole Sähköurakasta erikseen aiheutuvat työt ja velvoitteet Edellä lueteltujen yleisten velvoitteiden lisäksi pääurakoitsija - puhdistaa ja maalaa ennen kojeiden ja johtojen asentamista sähkötilat ja tilat, joissa asennukset tehdään pintatyönä 19
