HATTULAN YHTEISKOULU/LUKION VESIKATTEEN UUSIMINEN C-SIIVEN POHJOISPÄÄ

Transkriptio

1 HATTULAN YHTEISKOULU/LUKION VESIKATTEEN UUSIMINEN C-SIIVEN POHJOISPÄÄ

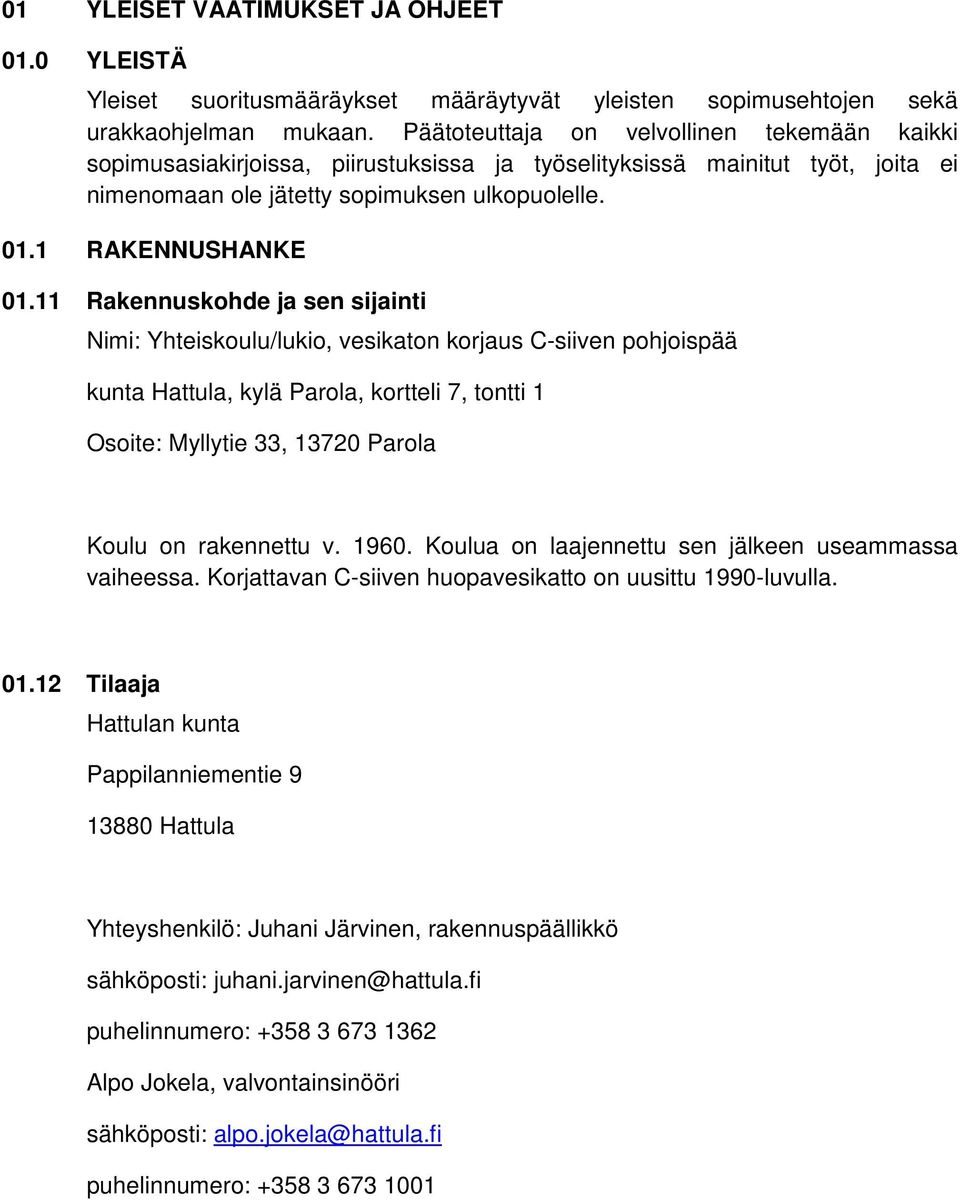

2 01 YLEISET VAATIMUKSET JA OHJEET 01.0 YLEISTÄ Yleiset suoritusmääräykset määräytyvät yleisten sopimusehtojen sekä urakkaohjelman mukaan. Päätoteuttaja on velvollinen tekemään kaikki sopimusasiakirjoissa, piirustuksissa ja työselityksissä mainitut työt, joita ei nimenomaan ole jätetty sopimuksen ulkopuolelle RAKENNUSHANKE Rakennuskohde ja sen sijainti Nimi: Yhteiskoulu/lukio, vesikaton korjaus C-siiven pohjoispää kunta Hattula, kylä Parola, kortteli 7, tontti 1 Osoite: Myllytie 33, Parola Koulu on rakennettu v Koulua on laajennettu sen jälkeen useammassa vaiheessa. Korjattavan C-siiven huopavesikatto on uusittu 1990-luvulla Tilaaja Hattulan kunta Pappilanniementie Hattula Yhteyshenkilö: Juhani Järvinen, rakennuspäällikkö sähköposti: juhani.jarvinen@hattula.fi puhelinnumero: Alpo Jokela, valvontainsinööri sähköposti: alpo.jokela@hattula.fi puhelinnumero:

3 01.15 Rakennustyössä noudatettavat asiakirjat Yleiset asiakirjat Rakennustyössä noudatetaan rakentamista koskevia julkisoikeudellisia ja niihin rinnastettavia määräyksiä sekä sitovia, rakentamista koskevia sääntöjä ja säännöksiä. Lisäksi on otettava huomioon kunnalliset ja muut paikalliset rakentamista koskevat määräykset ja ohjeet. Rakennustyössä noudatetaan "Rakennustöiden yleisiä laatuvaatimuksia" (RYL 2012) Hankekohtaiset asiakirjat rakennusurakkasopimus YSE 1998 kohta 1-4 rakennussuunnitelma-asiakirjat työselityksissä erikseen mainitut RT-kortit ja normaalimääräykset Piirustuksia ja selityksiä täydentävät viranomaisten, erikoissuunnittelijoiden ja työnvalvojan työn kuluessa antamat ohjeet RAKENNUSTARVIKKEET Rakennustarvikkeet, yleistä Rakennustarvikkeiden tulee täyttää niille normeissa tai ohjeissa asetetut vaatimukset. Epäselvissä tapauksissa tulee laadun kelvollisuus varmistaa rakennuttajalta RAKENNUSVÄLINEET JA -MENETELMÄT Rakennusvälineet ja -menetelmät, yleistä Kukin urakoitsija huolehtii itse tarvitsemistaan työvälineistä ja koneista Aitaus ja suojarakenteet Pääurakoitsijan on aidattava työmaa-alue asianmukaisella aidalla, mikäli tilaaja, viranomaiset tai olosuhteet sitä vaativat. Urakoitsijan on sovittava katualueen työnaikaisesta käytöstä/vuokrauksesta sekä kaivutöistä kaupungin / kunnan katuosaston kanssa Työturvallisuus Rakennushanke on koulun vesikatteen yhden osan korjaus. Kohteelle tyypillisiä turvallisuusriskejä ovat: - sijainti / liikenne (talon sisäinen liikenne, pysäköintialueet) - putoamisvaara - kulkutiet sekä purkaus- ja varastointipaikat

4 - pöly, melu - palovaara - nostotyöt Koulu ei ole opetuskäytössä koulujen kesälomien aikana. Pääurakoitsija laatii toimintajärjestelmänsä mukaisen työturvallisuussuunnitelman, jossa päätetään mitä erillisiä työturvallisuustoimenpiteitä ja -suunnitelmia kohteeseen laaditaan. Työturvallisuussuunnitelmissa tulee huomioida työturvallisuuslakien ja -asetusten asettamat sisällölliset vaatimukset sekä hyväksyttämiset ao. suunnittelijoilla. Päätoteuttaja vastaa, että jokainen omaan, aliurakoitsijan henkilöstöön kuuluva on perehdytetty työmaan turvallisuusohjeisiin ennen heidän tuloaan työmaalle. Aliurakoitsijat ovat velvollisia noudattamaan päätoteuttajan antamia ohjeita töiden järjestelyistä ja osallistumaan päätoteuttajan järjestämään opastukseen ja työmaan turvallisuusohjeisiin perehdyttämiseen. Päätoteuttaja vastaa työmaan hallintojärjestelyistä ja työmaan turvallisuusseurannasta. Päätoteuttajan on huolehdittava, että työmaalla toimivilla henkilöillä on asianmukaiset luvat ja käytännön kokemus erityisalaa koskevissa töissä. Tulitöitä tekevillä työntekijöillä on oltava tulityökoulutus ja sen osoittamiseksi tulityökortti. Työvälineiden, koneiden sekä muiden rakennusvälineiden tulee olla tarkoituksenmukaisia ja niiden tulee täyttää työturvallisuudelle asetetut vaatimukset. Ne on varustettava tarvittaessa sellaisilla apulaitteilla, ettei käsiteltäville tarvikkeille, rakennusosille tai ympäristölle aiheuteta vahinkoa. Putoamissuojauksien kiinnitysratkaisut on tarvittaessa hyväksytettävä rakennesuunnittelijalla.

5 01.64 Tartunnat, kiinnikkeet, kannakkeet Tarvikkeiden kiinnitys ja jälkikiinnitys rakennusosiin (kiinnivalu, -muuraus, kiinnitystulpat jne.) suoritetaan siten, että työn tulos laajuuden, tiiviyden, ulkonäön ja muiden ominaisuuksien osalta vastaa ympäröivälle rakennusosalle asetettuja vaatimuksia Paikkaukset Kaikkien paikkauksien tulee vastata ympäristöään sekä lujuudeltaan, eristyksiltään että ulkonäöltään MERKINNÄT JA KILVET Liikennemerkit Päätoteuttaja hankkii tarpeen mukaan Ilmoituskilpi Päätoteuttaja hankkii rakennuttajan ohjeen mukaan TYÖMAAN YLEISET JÄRJESTELYT Työmaan huolto Työmaarakennukset Tarvittavat sosiaalitilat hankkii päätotuttaja, WC:n käytöstä on mahdollista sopia tilaajan kanssa Vesi, sähkö ja kaukolämpö Tilaaja hankkii ja kustantaa tarvittavan veden ja sähkön Puhelin ja valaistus Päätoteuttaja hankkii ja kustantaa työaikaisen yleisvalaistuksen Puhtaanapito ja työhygienia Rakennustyömaa pidetään hyvässä järjestyksessä. Rakennusaikaisessa jätehuollossa noudatetaan viranomaisten antamia määräyksiä Vartiointi Päätoteuttaja huolehtii tarpeen mukaan Vakuutukset Ks. yleiset sopimusehdot. Päätoteuttajan tulee ottaa kohteelle ns. rakennustyövakuutus, joka on voimassa myös mahdollisten aliurakoiden hankintojen osalta. Tilaajalla on voimassa oleva kiinteistövakuutus. Tilaaja tekee vakuutuksenantajalleen ilmoituksen toteutettavasta vesikattokorjauksesta ja sen ajasta.

6 01.82 Asioiden kirjaaminen Työmaapäiväkirja Pääurakoitsija on velvollinen pitämään työmaapäiväkirjaa, jonka tulee antaa selvä kuva töiden suorituksista Työmaakokoukset RT Työmaakokouksia pidetään tarvittaessa ja niistä pidetään pöytäkirjaa Suunnitelmien muuttuminen, lisätyöt ja niiden vaikutus sopimuksiin Urakoitsija on velvollinen hyväksyttämään kaikki muutokset tilaajalla kirjallisesti. Luvan muutos- ja lisätöihin työn aikana voi antaa vain tilaaja Takuuajan toimenpiteet Takuuaika- on 24 kk työn vastaanottamisesta Ks. yleiset sopimusehdot. Takuuaikana havaitut virheet ja puutteet, jotka haittaavat rakennuksen käyttöä tai vahingoittavat rakennusta, tulee urakoitsijan korjata ensi tilassa, kun rakennuttaja on niistä ilmoittanut.

7 5 PINTARAKENTEET 51 VESIKATE 510 Vesikate, yleistä Rakennuksen osassa, missä vesikate uusitaan, on bitumikermikate. Vanha bitumikermikate poistetaan kokonaan. Rakennuksen vesikatto on ns. loiva harjakatto. Korjattavan C-siiven katto liittyy vieressä olevan B-siiven kattoon. Rakennuksen nykyiset vesikourut jäävät käyttöön. Uusittavaa vesikattopinta-ala on ohjeellisesti m2. Vesikattopinta-alaa ei ole tarkastettu ja mitattu, eikä tarjoushinta perustu arvioituun vesikattopinta-alaan. Purkutyöt Vanha bitumikermikate on irronnut alustastaan ja katemateriaali valuu kokonaisuudessaan räystään suuntaan. Vanha bitumikermikate poistetaan ja urakoitsija toimittaa kaikki korjauksesta tulevat jätteet urakkaan kuuluvana asiamukaiseen jätteenkeräyspisteeseen. Nykyinen ruodelautapinta puhdistetaan (esim. vanhat naulan kannat ja epäpuhtaudet poistetaan) uutta katepinnoitetta varten. Nykyisten ruodelautojen kiinnitys varmistetaan uudelleen naulaamisella. Nykyiset vesikatolla olevat suojapellitykset puretaan ja uusitaan vanhan mallin mukaan. Vanhan katepinnan poistamisen yhteydessä tarkastetaan alla olevat rakenteet. Lahovaurioiset rakenteet poistetaan ja uusitaan erillisen yksikköhinnan mukaan. Korjattavat vauriokohdat sovitaan työmaan valvojan kanssa aina erikseen. Uusi peltikate C-siiven pohjoispäädyn nykyinen bitumikermikatteinen vesikateosuus vaihdetaan konesaumattuun rivipeltikatepinnoitteeseen. Nykyinen bitumikermikatepinnnoite

8 vaihdetaan edellisen lisäksi myös rakennuksen C- ja B-siipiä yhdistävän rakennuksen kattoon (vesikatepinnasta ylösnousevan ilmastointikonehuoneen vieressä). Konesaumapeltikatto tehdään RT ja RT ohjeistuksen mukaan. Vesikaton harjalla on harjanmittainen vesikatteen alustilan tuuletusnosto. Uusi rivipeltikate nostetaan harjalla tuuletuskanavan sivuille ylös. Päälipeltien ja rivipeltien liitoksen yhteydessä varmistetaan, että harjan tuuletusväli jää koko matkalta auki. Asennuksessa tulee huomioida myrskylippa. Nykyisen ruodelaudoituksen päälle asennetaan pohjabitumikermi, TL 2, esim Icopal Ventipolar Huovan päälle asennetaan konesaumattu rivipeltikate. Pelti 0,5 mm, valmiiksi maalipinnoitettu, esim. Ruukki Pural matta, väri viereisen peltikattovärin mukaan (varmisteaan onko RR 29?). Korjattavan vesikaton kaikki suojapellitykset vaihdetaan vanhan mallin mukaan uusiin. Samoin vesikaton kattoikkunoiden (3 kpl), piippujen ja kattoläpivientien pellitykset uusitaan. Uusittava katepinta rajautuu C-siiven olemassa olevaan rivipeltikatteeseen katolla olevalla pellitetyllä pystymuurilla. Uusi rivipeltikate liitetään pystymuurin suojapellitykseen tai sen alle riittävällä pystynosto-osuudella. Uuden rivikatepeltikatteen liittyminen nykyiseen bitumikermikatteeseen. C- ja B- siipiä yhdistävässä väliosassa eri katemateriaalit liitetään toisiinsa oheisen periaatepiirustuksen mukaan. Saumakohta on esitetty liitteenä olevassa piirustuksessa. Vesikourut ja syöksytorvet Nykyiset vesikourut ja syöksytorvet jäävät käyttöön. Lumiesteet Lumiesteet lisätään tarvittaessa erillisen yksikköhinnan mukaan
