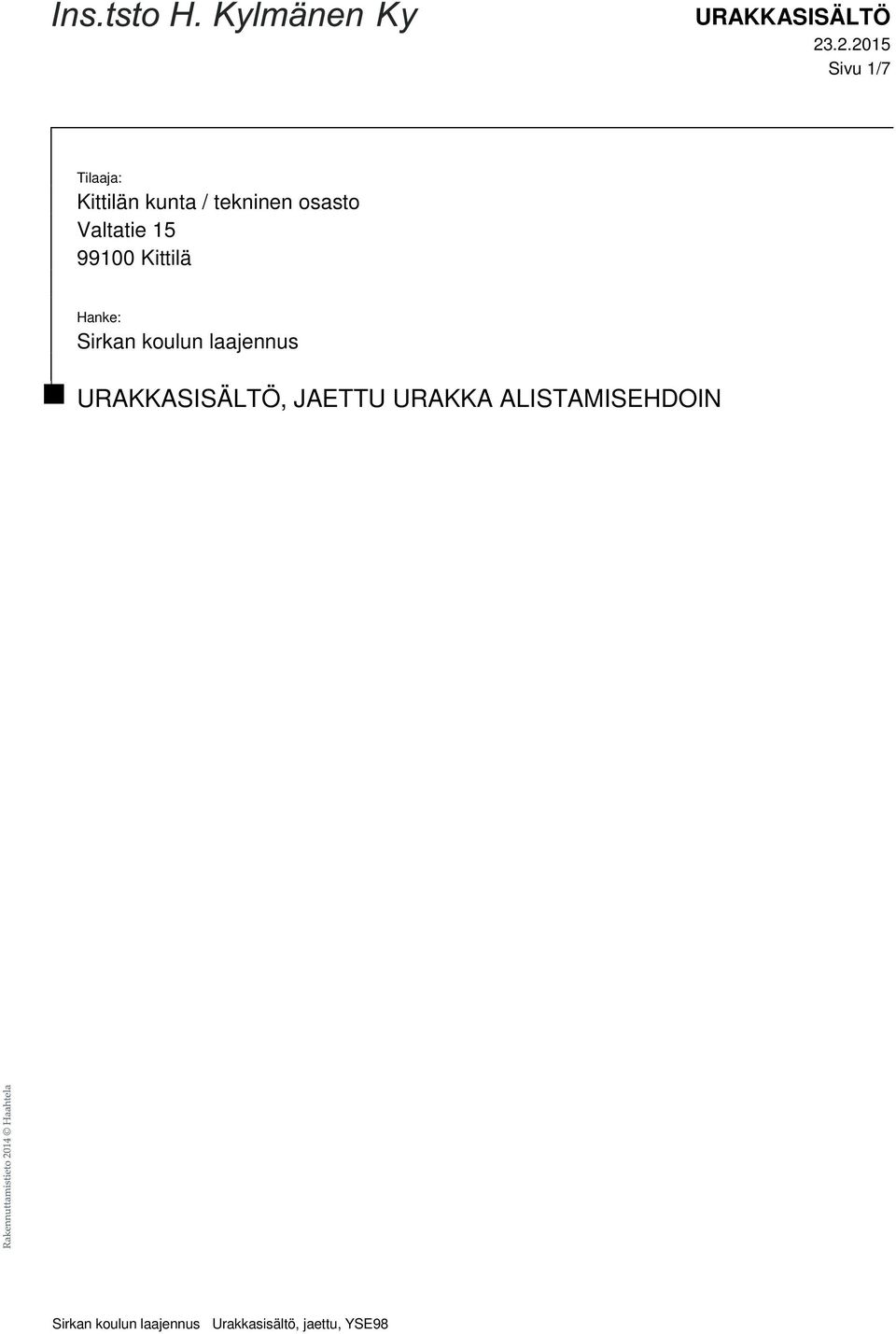

1 Sivu 1/7 Tilaaja: Kittilän kunta / tekninen osasto Valtatie Kittilä Hanke: Sirkan koulun laajennus URAKKASISÄLTÖ, JAETTU URAKKA ALISTAMISEHDOIN

2 Sivu 2/7 SISÄLLYSLUETTELO: 1. ASIAKIRJAN RAKENNE URAKAN SISÄLTÖ Pääurakka Työmaan johtaminen Työmaan palvelut Rakennustekniset työt Putkiurakka Muut putkiurakkaan kuuluvat työt Ilmanvaihtourakka Muut ilmanvaihtourakkaan kuuluvat työt Sähkötyöt Turvajärjestelmätyöt Muut sähköurakkaan kuuluvat työt Säätö- ja valvontalaiteurakka Muut säätö- ja valvontalaiteurakkaan kuuluvat työt Tilaajan erillisurakat Tilaajan hankinnat... 7

3 Sivu 3/7 1. ASIAKIRJAN RAKENNE Tässä asiakirjassa kuvataan kunkin urakan sisältöä erikseen. Tämä asiakirja liitetään yhdenmukaisena kaikkiin sopimuksiin. 2. URAKAN SISÄLTÖ 2.1 Pääurakka Työmaan johtaminen Työmaan johtovelvollisuuksista vastaa hankkeen pääurakoitsija, joka toimii päätoteuttajana. Työmaan johtamiseen kuuluvat: Työmaan hallinto ja johto Päätoteuttajan velvollisuudet, kuten työmaakokouksien järjestäminen, työmaapäiväkirjan ylläpitäminen sekä työturvallisuudesta huolehtiminen Työaikataulun tekeminen yhteistyössä tilaajan, suunnittelijoiden sekä muiden urakoitsijoiden ja hankkijoiden kanssa Töiden järjestely, koordinoiminen ja yhteensovitus Työmaan palvelut Työmaan palveluista vastaa hankkeen pääurakoitsija. Työmaan palveluihin kuuluvat tämän asiakirjan kohdassa 3 mainituin rajauksin: Työnaikaisten rakenteiden ja asennusten tekeminen Mittausavun antaminen Rakennusalueen järjestäminen ja ylläpito Vartioinnin järjestäminen Suojaus- ja varastointiavun antaminen Työmaahuolto-, siivous- ja jätteiden käsittelyavun antaminen Nosto-, siirto- ja telineavun antaminen Työmaatilojen hankkiminen ja pystyttäminen Käyttöenergian ja aineen järjestäminen ja niiden kustannuksista vastaaminen Loppusiivous Rakennustekniset työt Rakennusteknisiin töihin kuuluvat myös muut suunnitelma-asiakirjoissa esitetyt rakennustyöt, joita ei ole nimenomaisesti sisällytetty muihin urakoihin. Töihin kuuluvat lisäksi seuraavat erityiset velvoitteet: Omiin hankintoihin ja urakoihin sisältyvien sekä tilaajan hankintojen toimitusten vastaanotto ja asentaminen paikoilleen, mitä ei erikseen ole mainittu kuuluvaksi sivu-, tai erillisurakoitsijalle tai tilaajan hankintaan.

4 Sivu 4/7 Kaikkien muuraus-, betoni-, rappaus-, kirvesmiehen-, kosteus-, vedenpaine- ja puusepäntöiden suorittaminen rakennuspaikalla muiden urakoitsijoiden töiden yhteydessä erikseen sovittavassa järjestyksessä. Ilmastointilaitteiden käytön, huollon, tarkastuksen ja viranomaisten vaatimien käyntiteiden tekeminen portaikkoineen suunnitelmien mukaan Sisätiloihin tulevien putkiurakoitsijan toimittamien kaivonkansien päällystäminen lattiamateriaalilla. Kaikkien sähkötilojen valmistumisesta huolehtiminen riittävän ajoissa sähköurakoitsijan asennuksia varten sekä siitä, että tilat, joissa asennukset tehdään pintatyönä, tulevat puhdistetuiksi ja maalatuiksi riittävän ajoissa ennen kojeiden ja johtojen asentamista. Jouduttaessa suorittamaan kaapeliasennuksia ennen varsinaista maalausta on johtimien asennuspaikat maalattava. Piiloon jäävien teräspintojen (esim. laskettujen kattojen taakse jäävät teräsputket ja muut teräspinnat, kattojen kannatusteräkset yms.) puhdistaminen ja korroosionestokäsittelyn tekeminen Kiinteiden putkien suojauksien tekeminen Rakennusaineisten ilmastointikanavien tekeminen lämpö-, ääni- ja paloeristyksineen sekä niiden puhdistaminen ja pintakäsittely ennen käyttöönottoa. Laipallisten Cu-rakenteisten läpimenoputkien asentaminen sähköjohtoja varten vesieristettyihin rakenteisiin LVISA-piirustuksissa erikseen esitetyt rakennusteknisten töiden urakoitsijalle kuuluvat työt Palokatkojen teko ja suunnittelu, palotekniset tiivistämiset läpivienneissä Maarakennustyöt, putkikaivantojen teko Kaapeliojien kaivuu- ja täyttötyöt, kaapeliojan pohjalle 100mm kivetöntä hiekkaa, kaapeleiden alkutäyttö (n. 200mm) kivettömällä hiekalla, lopputäyttö kaivuumailla Kaapelivaroitusnauhan ja kaapelisuojakourujen asennus Kaapelisuojaputkien ja kaapelikaivojen hankinta ja asennus Valaisin- ja autolämmityspylväiden pystytys, valmisperustat sähköurakassa Rakennuksista ulos asennettavien suojaputkien hankinta ja asennus, putkikoon ollessa 50mm Lattiakanavien teko kansineen rakennesuunnitelmien mukaan Rakennuksesta ulos asennettavien kaapelisuojaputkien tiivistäminen kaapeliasennusten jälkeen siten, ettei putkista pääse vettä rakennuksen sisälle Tekee toimittamiinsa kalusteisiin tarpeelliset aukotukset, kiinnitysalustat ja johtotiet sähköasennuksia varten erikoispiirustusten ja sähköurakoitsijan antamien ohjeiden mukaisesti

5 Sivu 5/7 Asentaa kiinteisiin alakattorakenteisiin tehdastekoiset, saranalliset luukut, koko 400x400 kaapelihyllyjen yhteyteen 4 m:n välein, jotta hyllyreitit ovat myöhemminkin käytettävissä jälkiasennuksia varten. Lisäksi luukkuja asennetaan aina kohtiin joissa kaapelihylly lävistää rakenteen esim. seinän, välipohjan, palkin tai muun vastaavan Kulunvalvontaovien oviympäristön laitehankinnat ja asennukset ovien periaatepiirustuksien mukaisesti. hankkii ja asentaa kanaville, kanavaosille ja päätelaitteille suojaksi Finnhall HALF sääsuojan leveys 9 m, korkeus 4,5 m ja pituus 12m sääsuojaan hankitaan lumituet. Sääsuojan alustan täytyy olla pölyämätön 2.2 Putkiurakka Putkityöt sisältävät: suunnitelmien mukaiset putkityöt pattereiden ja niiden kannakkeiden irrotus ja uudelleenasennus kertaalleen maalaustöitä varten sisä- ja ulkopuolisten viemärikaivojen suojaus väliaikaisin kansin ja viemäreiden puhdistus rakennusjätteistä ennen käyttöönottoa lämmitysverkkojen ilmaus säätölaiteurakoitsijan toimittamien säätöventtiilien asentaminen putkistoon rakennusautomatiikan edellyttämät putkistojen anturitaskut vesimittareiden pulssielimet ilmastointikojeiden lämmityspattereiden vesivirtojen säätö iv- urakoitsijan ohjeiden mukaan muovikaivot kansistoineen Muut putkiurakkaan kuuluvat työt Edellä mainittu esitys ei ole putkiurakan sisällön tyhjentävä kuvaus, vaan putkiurakkaan kuuluvat myös muut suunnitelma-asiakirjoissa esitetyt putkityöt, joita ei ole nimenomaisesti sisällytetty muihin urakoihin. 2.3 Ilmanvaihtourakka Ilmanvaihtotyöt sisältävät: suunnitelmien mukaiset ilmanvaihtotyöt koneiden, puhaltimien, kanavien ja päätelaitteiden puhdistaminen vaaditun puhtausluokan tasoon ennen toimintakokeita (työaikaiset tulpaukset) huippuimureiden ja ulospuhallushajoittimien tehdasvalmisteisten vesikattoläpivientien toimittaminen työmaalle

6 Sivu 6/ Muut ilmanvaihtourakkaan kuuluvat työt Edellä mainittu esitys ei ole ilmanvaihtourakan sisällön tyhjentävä kuvaus, vaan ilmanvaihtourakkaan kuuluvat myös muut suunnitelma-asiakirjoissa esitetyt ilmanvaihtotyöt, joita ei ole nimenomaisesti sisällytetty muihin urakoihin. 2.4 Sähkötyöt Sähkötyöt sisältävät: suunnitelmien mukaiset sähkötyöt kaikki sähkökaapeloinnit, ellei muissa asiakirjoissa toisin mainita. alle 230 V jännitteisten järjestelmien kaapeloinnit tehdään toimittajien antamien johtokaavioiden, piirikaavioiden sekä kytkentä- ja hälytyspistekaavioiden mukaisesti. Johdot kuoritaan ja vedetään kojeiden holkkitiivisteiden läpi sekä kytketään ryhmäkeskuksissa kaikkien yli 230 V jännitteisten kaapelien kytkentä urakoitsija tarkistaa laitteiden lopulliset paikat ja tehot ennen asennustöiden alkua ao. urakoitsijoilta sekä edellisten pohjalta tarkistaa ryhmäjohtojen mitoituksen ja määrän urakoitsija osallistuu LVI-, säätö- ja valvontaurakoiden tarkistuksiin silloin, kun tarkastuksen kohteina ovat laitteiden toimintakokeet, kaukoohjauksien, säätölaitteiden tai hälytyksien kokeilu tai näiden urakoiden vastaanotto urakoitsija asentaa ja kytkee piirustuksissa esitetyssä laajuudessa LVIlaitteiden vaatimat ohjauskytkimet ja/tai ohjauspainikkeet urakoitsija sopii LVI-urakoitsijoiden kanssa sähköisten tuntoelimien ja keskusten paikoista sekä yhteisestä merkitsemistavasta kojeluettelon mukaisesti. Milloin em. tuntoelimet sijaitsevat muualla kuin IVkonehuoneissa, on näistä luetteloissa ja kaavioissa paikkatieto tekee elementteihin tulevien sähkö- ja telerasioiden ja putkitusten elementtipiirustukset Turvajärjestelmätyöt Sähköurakkaan kuuluvat seuraavat turvajärjestelmätyöt suunnitelmaasiakirjojen mukaisesti: kulunvalvontajärjestelmä videovalvontajärjestelmä Muut sähköurakkaan kuuluvat työt Edellä mainittu esitys ei ole sähköurakan sisällön tyhjentävä kuvaus, vaan sähköurakkaan kuuluvat myös muut suunnitelma-asiakirjoissa esitetyt sähkötyöt, joita ei ole nimenomaisesti sisällytetty muihin urakoihin.

7 Sivu 7/7 2.5 Säätö- ja valvontalaiteurakka Säätö- ja valvontalaitetyöt sisältävät: suunnitelmien mukaiset säätö-, ja valvontalaitetyöt toimittaa koneiden sekä niihin liittyvien käyttö-, ohjaus-, säätö- ja hälytysjärjestelmien johdotus- ja kytkentäpiirustukset sähköurakoitsijalle ja tilaajalle kaikkien järjestelmään sisältyvien mittausantureiden asentaminen. Putkistojen anturitaskut eivät kuulu urakkaan putkistojen säätöventtiileiden toimittaminen putkiurakoitsijalle kaikkien alle 230 V jännitteisten kuuluvien kaapeleiden kytkentä toimittamiinsa laitteisiin urakoitsija antaa asennusohjeet ja tarkat paikat putkistoihin liitettävistä laitteista toimittaa lämmönjakokeskuksen valmistajalle toimittamaansa järjestelmään tarvittavat komponentit asennettavaksi Muut säätö- ja valvontalaiteurakkaan kuuluvat työt Edellä mainittu esitys ei ole säätö- ja valvontalaiteurakan sisällön tyhjentävä kuvaus, vaan säätö- ja valvontalaiteurakkaan kuuluvat myös muut suunnitelmaasiakirjoissa esitetyt säätö- ja valvontalaitetyöt, joita ei ole nimenomaisesti sisällytetty muihin urakoihin. 2.6 Tilaajan erillisurakat 2.7 Tilaajan hankinnat rakennusautomaatiourakka teknisentyön kone - ja laitehankinnat, asennustyöt rakennusurakassa, liitännät LVIS-urakoissa Rovaniemi Insinööritoimisto H. Kylmänen Ky
