AUTOMAATTISEN VESISUMUSAMMUTUSJÄRJESTELMÄN TYÖSELITYS

Transkriptio

1 AUTOMAATTISEN VESISUMUSAMMUTUSJÄRJESTELMÄN TYÖSELITYS

2 1. TIEDOT RAKENNUSKOHTEESTA 1.1. Rakennuskohde: Suomussalmen vanhusten hoitokoti Välskärinkuja Suomussalmi 1.2. Rakennuttaja/Tilaaja: Suomussalmen kunta 1.3. Suunnittelija: Firecon Group Oy Juha-Veikko Mikkola Otto Korhosen katu LITTOINEN 2. URAKAN LAAJUUS Sammutusjärjestelmäurakkaan kuuluvat tässä työselityksessä ja siihen liittyvissä piirustuksissa sekä liiteasiakirjoissa esitetyt työt ja hankinnat, laitteistot valmiina paikoilleen asennettuna, täyteen käyttökuntoon saatettuina, koekäytettyinä ja säädettyinä sekä käytön opastus ja takuuaikana tarvittavat säädöt ja tarkistukset. Mikäli rakennusvalvonta tai paloviranomainen muuttaa suunnitteluperusteita, urakoitsijalla on oikeus tarkistaa ja muuttaa urakan toteutusperiaatetta vaaditulle järjestelmälle. Sammutuslaitoksen valmiiksi saattaminen edellyttää, että kaikki sen toiminnalle tarpeelliset ja yleisen rakennustavan mukaiset työt ja tarvikkeet kuuluvat urakkaan mikäli hankintaa ei ole joissakin kohdin erikseen rajoitettu. Jos urakoitsija on omavaltaisesti poikennut suunnitelmista tai suorittanut ala-arvoista työtä, kuuluu hänen omien asennustöiden korjaamisen lisäksi korvata mahdolliset rakennus- suunnittelu- yms. työt. Urakassa suojataan piirustuksissa esitetyt alueet. Jos kohteessa esiintyy ns. väli/piilotiloja, jotka sisältävät palokuormaa, ne täytyy suojata. Välitilasuuttimista on annettava erillisyksikköhinta. Sammutuslaitteistourakkaan ei kuulu paloilmoitin-, sähkö- tai rakennusteknisiä töitä.

3 2.1. URAKKAAN LIITTYVÄT YLEISET MÄÄRÄYKSET 2.2. Lait, asetukset ja määräykset 2.3. Yhteistyö ja valvonta Kaikki laitteet, rakenteet ja asennustyöt on tehtävä siten, että ne ovat voimassa olevien lakien ja asetusten sekä alaa koskevien julkisoikeudellisten määräysten ja soveltuvin osin standardin SFS 5980 mukaisia ottaen huomioon, että on kyseessä vesisumujärjestelmä. Urakoitsija on velvollinen oma-aloitteisesti hoitamaan tarvittavan yhteydenpidon viranomaisiin sekä huolehtimaan näiden vaatimista tarpeellisista tarkastuksista, kokeista sekä koestuksista. Tilaaja vastaa rakennusluvan hankkimisesta ja sen kustannuksista. Urakoitsijan tulee osallistua tarpeellisiin työmaakokouksiin ja kutsuttaessa muihinkin työtä koskeviin neuvotteluihin ja tarkastuksiin tilaajan määräämässä paikassa. Urakoitsijan tulee oma-aloitteisesti pitää yhteyttä suunnittelijoihin, rakennuttajaan, viranomaisiin ja muihin urakoitsijoihin sekä alihankkijoihin että laitetoimittajiin urakan suorituksessa mahdollisesti esille tulevissa kysymyksissä. 3. ASIAKIRJAT 3.1. Suunnitelma-asiakirjat Työselitys, suunnitteluperusteet ja piirustukset täydentävät toisiaan. Jos jokin seikka on mainittu yhdessäkin suunnitelma-asiakirjassa, sen katsotaan kuuluvan urakkaan. Mahdollisissa epäselvyyksissä tai ristiriitaisissa tapauksissa on otettava yhteyttä suunnittelijaan ja/tai tilaajaan/valvojaan Laitos on yksilöllisesti mitoitettu dokumenttien ja piirustuksien mukaiselle laajuudelle. Mitoitus on suoritettu soveltaen standardia SFS 5980 sekä noudattaen laitevalmistajan suunnittelu- ja mitoitusperusteita.

4 3.2 Työpiirustukset Urakoitsijan tulee tehdä suunnitelmapiirustukset sekä laatia asennustöiden suorittamista varten työ- ja tarkepiirustukset. Työpiirustukset tulee tehdä siten, että muut urakoitsijat voivat niiden perusteella tarkentaa omia asennuksiaan koskevat suunnitelmat. 3.3 Luovutusasiakirjat Vastaanottotarkastuksessa urakoitsija toimittaa tilaajalle kolmena sarjana kansioihin sidottuna ainakin seuraavat asiakirjat: - asennustöitä vastaavat piirustussarjat korjattuina - asennustodistus liitteineen - järjestelmän käyttö- ja kunnossapito-ohjeet - esitteet asennetuista laitteista 4. LAITTEET, TYÖMENETELMÄT JA TARVIKKEET Asennustöiden ja tarveaineiden tulee täyttää esitettyä standardia. Laitevalinnat tehdään työselityksen ja piirustusten mukaisesti. Työt tehdään valmiiksi hyvistä, hyväksytyistä ja rakenteeltaan ko. asennusolosuhteisiin tarkoitetuista tarvikkeista hyväksi tunnettuja työtapoja noudattaen. Urakoitsija ei vastaa muiden urakoitsijoiden tai tilaajan täyttämättä jättämistä velvoitteista, vaikka ne vaikuttaisivat hankintaan kuuluvien laitteiden käyttöön. Ellei piirustuksissa tai työselityksessä ole määritelty työmenetelmää, urakoitsijan tulee itse valita sellainen menetelmä, että se johtaa sopimuksen mukaiseen lopputulokseen Sammutuslaitekeskus Käytetään olemassa olevaan sammutuslaitekeskusta, joka päivitetään toimimaan laajennusta varten.

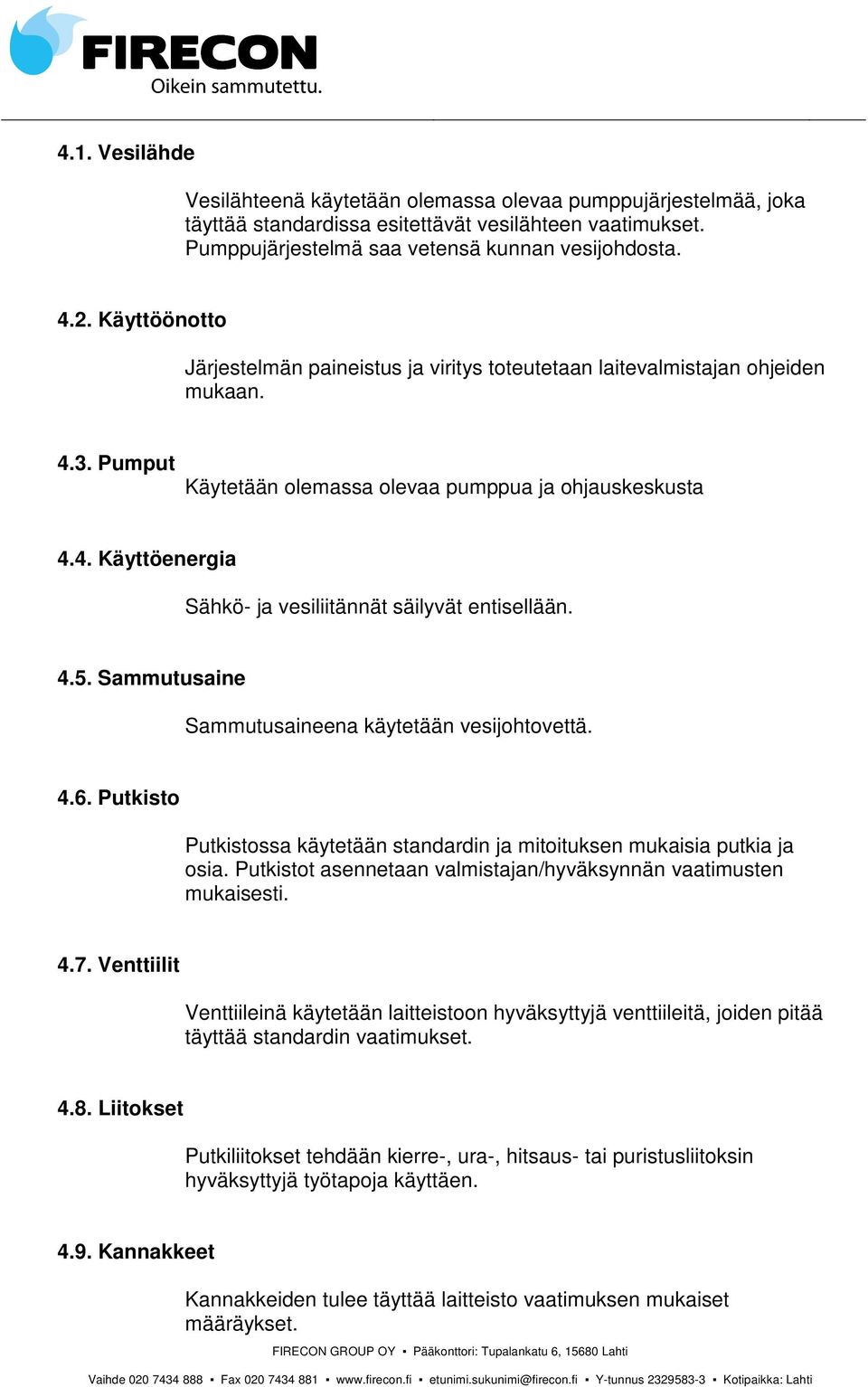

5 4.1. Vesilähde Vesilähteenä käytetään olemassa olevaa pumppujärjestelmää, joka täyttää standardissa esitettävät vesilähteen vaatimukset. Pumppujärjestelmä saa vetensä kunnan vesijohdosta Käyttöönotto Järjestelmän paineistus ja viritys toteutetaan laitevalmistajan ohjeiden mukaan Pumput Käytetään olemassa olevaa pumppua ja ohjauskeskusta 4.4. Käyttöenergia Sähkö- ja vesiliitännät säilyvät entisellään Sammutusaine Sammutusaineena käytetään vesijohtovettä Putkisto Putkistossa käytetään standardin ja mitoituksen mukaisia putkia ja osia. Putkistot asennetaan valmistajan/hyväksynnän vaatimusten mukaisesti Venttiilit Venttiileinä käytetään laitteistoon hyväksyttyjä venttiileitä, joiden pitää täyttää standardin vaatimukset Liitokset Putkiliitokset tehdään kierre-, ura-, hitsaus- tai puristusliitoksin hyväksyttyjä työtapoja käyttäen Kannakkeet Kannakkeiden tulee täyttää laitteisto vaatimuksen mukaiset määräykset.

6 4.10. Hitsaus Hitsaustöitä tehtäessä on noudatettava kohteen tulityökäytäntöä. Hitsaustöitä on vältettävä Suuttimet Järjestelmässä käytetään lasikapselisuuttimia, joiden laukeamislämpötila on normaalitiloissa 68 C. Saunatiloissa yms. käytetään korkeampi lämpötilaisia suuttimia. Suutinsijoitukset toteutetaan laitevalmistajan hyväksynnän ja sääntöjen mukaan. Sammutustehon on standardin määrittelemä vähimmäistaso Palokunnan syöttöliittimet Järjestelmän on kyettävä toimimaan pelkästään palokunnan vesisyötöllä Paloilmoitinkeskus Palohälytykset sammutusjärjestelmästä välittyvät paloilmoittimen kautta hätäkeskukseen. Laajennus vaatii yhden osoitteen paloilmoittimeen. Paloilmoitintyöt eivät kuulu sammutuslaiteurakkaan Koepaine Kukin putkistoryhmä koe ponnistetaan kokonaisuudessaan yhdessä tai useammassa osassa. Koepaine 1,5 kertaa käyttöpaine on pidettävä yllä vähintään 2 tunnin ajan. Koeponnistukset suoritetaan tilaajan valvonnassa ja niistä laaditaan pöytäkirja Putkiston huuhtelu Putkisto huuhdellaan verkostoon asennettujen huuhteluventtiileiden avulla. Huuhtelu suoritetaan tilaajan valvonnassa ja siitä laaditaan pöytäkirja Vikahälytykset Vikahälytys verkoston alhaisesta paineesta kytketään jatkuvasti kiinteistövalvontaan.

7 5. MUUT VELVOITTEET 5.1 Telineet Urakoitsija hankkii asennustyössä tarvittavat telineet. 5.2 Rakennustekniset työt ja tilat Tilaaja hankkii rakennustekniset aputyöt, kuten reikien teon ja paikkauksen sekä vastaa muiden työselitysten mukaisista velvoitteista. 5.3 Energian saanti Tilaaja kustantaa rakennusaikana ja koekäytössä tarvittavan veden, sähkön, lämmön ja valaistuksen. 6. TARKASTUKSET Käyttöönottotarkastuksen suorittavat tilaaja, tarkastuslaitos ja paloviranomainen. Valvonta ja tarkastukset eivät vähennä urakoitsijan vastuuvelvollisuutta. Siten urakoitsija vastaa yksin niistä mahdollisista virheistä ja suunnitelmista poikkeamisista, joita tarkastuksessa ei ole havaittu. 7. LAITTEIDEN MERKITSEMINEN Kaikkiin toimitukseen kuuluviin teknisiin laitteisiin tarvittavat kilvet kuuluvat urakkaan. 8. TAKUUAIKA JA TAKUUAJAN HUOLTO Takuuaika on kaksi (2) vuotta ellei muuta sovita. Mikäli laitoksessa ilmenee takuun piiriin luettavia vikoja, jotka edellyttävät huoltokäyntiä laitoksella, kuuluvat nämä käynnit takuuseen. Takuutarkastus suoritetaan noin kuusi (6) viikkoa ennen takuuajan päättymistä. Takuuaika katsotaan alkaneeksi tarkastustodistuksessa olevasta päivämäärästä lähtien. 9. KÄYTTÖHENKILÖKUNNAN OPASTUS JA KOULUTUS Ennen luovutusta urakoitsijan on järjestettävä riittävän kauan kestävä koulutustilaisuus tilaajan nimeämälle käyttöhenkilö-kunnalle. Lopputarkastustilaisuudessa tarkistetaan, että annettu koulutus on ollut riittävä ja että annetut huolto-, käyttö- ja koestus-ohjeet on oikein ymmärretty ja omaksuttu. Käyttöhenkilökunta opastaa tarvittaessa muun henkilökunnan.
