JOROISTEN KUNTA Mutalantie JOROINEN. KIINTEISTÖ OY ENSON METSURITALOT Rakennus B, Peruskorjaus Kisakuja JOROINEN

Transkriptio

1 1 JOROISTEN KUNTA Mutalantie JOROINEN KIINTEISTÖ OY ENSON METSURITALOT Rakennus B, Peruskorjaus Kisakuja JOROINEN URAKKARAJALIITE (YSE 1998) Päiväys Tämä urakkarajaliite koskee seuraavia urakoita: PÄÄURAKKA ( RAKENNUSURAKKA) ILMANVAIHTOURAKKA PUTKIURAKKA SÄHKÖURAKKA

2 2 1. HALLINTOJÄRJESTELYT YLEISTÄ INFORMOINTIVELVOLLISUUDET TYÖAIKATAULU PIIRUSTUSAIKATAULU VARAUSPIIRUSTUKSET URAKOITSIJAIN ASENNUSPIIRUSTUKSET PIIRUSTUSTEN JAKELUMENETTELY TYÖMAAJÄRJESTELYT TYÖNAIKAISET RAKENTEET TYÖNAIKAISET ASENNUKSET TYÖMAAHUOLTO TYÖMAATOIMINNOT MITTAUKSET KOKEET JA MALLIT VARTIOINTI JA VAKUUTUKSET VARTIOINTI... 4

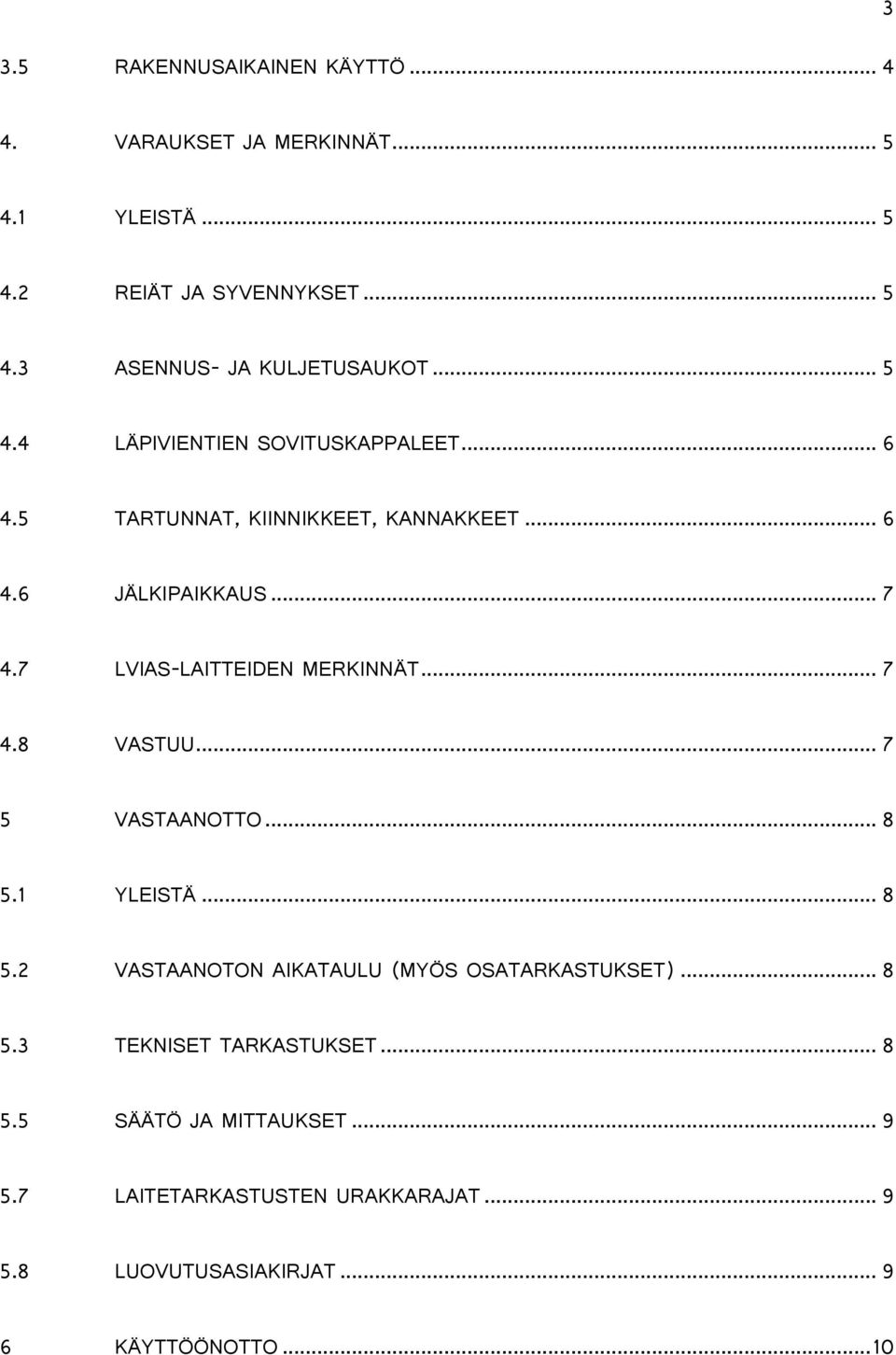

3 3 3.5 RAKENNUSAIKAINEN KÄYTTÖ VARAUKSET JA MERKINNÄT YLEISTÄ REIÄT JA SYVENNYKSET ASENNUS- JA KULJETUSAUKOT LÄPIVIENTIEN SOVITUSKAPPALEET TARTUNNAT, KIINNIKKEET, KANNAKKEET JÄLKIPAIKKAUS LVIAS-LAITTEIDEN MERKINNÄT VASTUU VASTAANOTTO YLEISTÄ VASTAANOTON AIKATAULU (MYÖS OSATARKASTUKSET) TEKNISET TARKASTUKSET SÄÄTÖ JA MITTAUKSET LAITETARKASTUSTEN URAKKARAJAT LUOVUTUSASIAKIRJAT KÄYTTÖÖNOTTO... 10

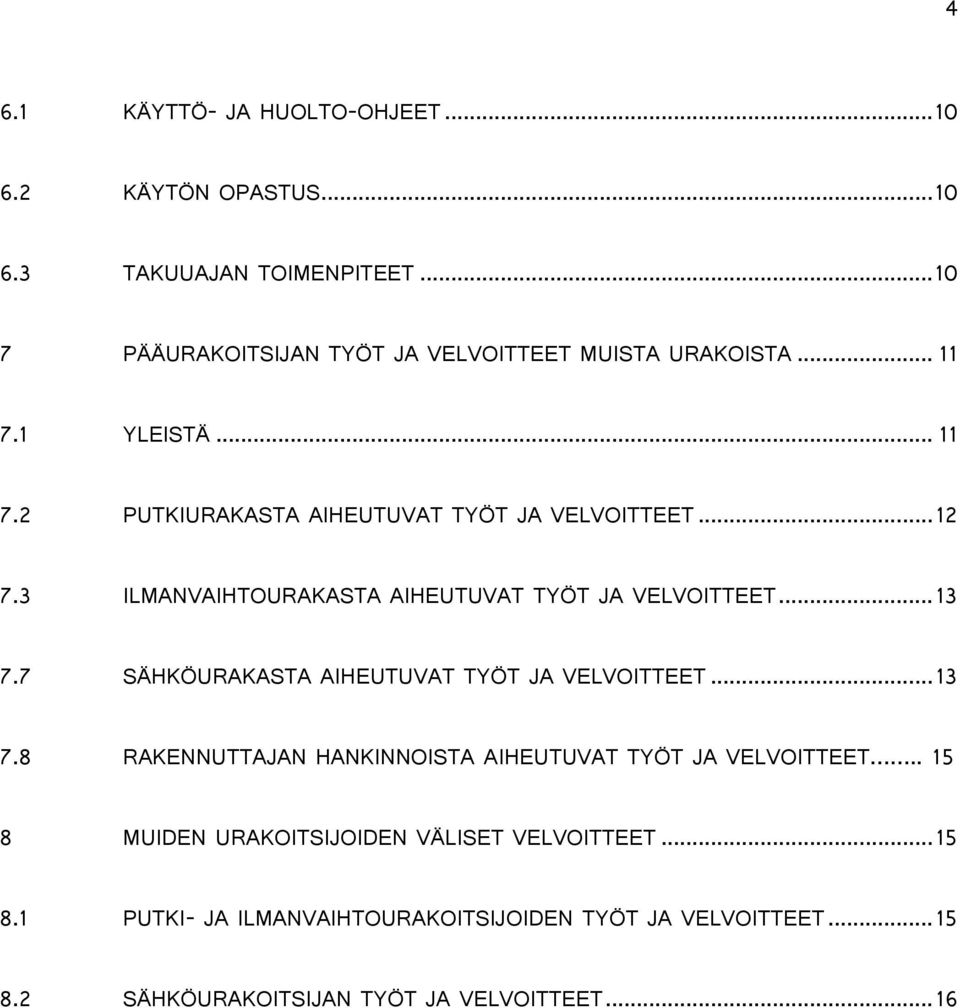

4 4 6.1 KÄYTTÖ- JA HUOLTO-OHJEET KÄYTÖN OPASTUS TAKUUAJAN TOIMENPITEET PÄÄURAKOITSIJAN TYÖT JA VELVOITTEET MUISTA URAKOISTA YLEISTÄ PUTKIURAKASTA AIHEUTUVAT TYÖT JA VELVOITTEET ILMANVAIHTOURAKASTA AIHEUTUVAT TYÖT JA VELVOITTEET SÄHKÖURAKASTA AIHEUTUVAT TYÖT JA VELVOITTEET RAKENNUTTAJAN HANKINNOISTA AIHEUTUVAT TYÖT JA VELVOITTEET MUIDEN URAKOITSIJOIDEN VÄLISET VELVOITTEET PUTKI- JA ILMANVAIHTOURAKOITSIJOIDEN TYÖT JA VELVOITTEET SÄHKÖURAKOITSIJAN TYÖT JA VELVOITTEET... 16

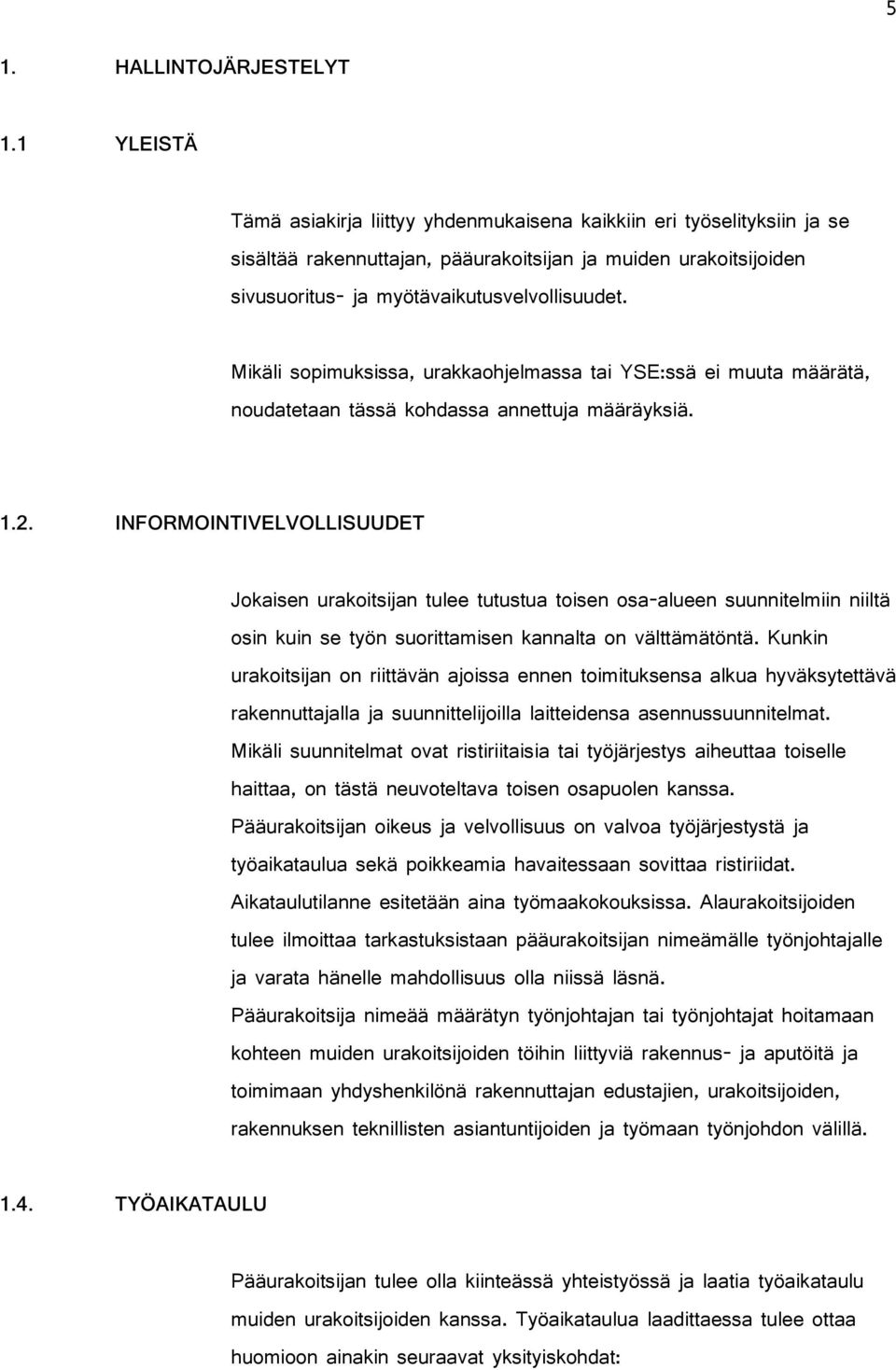

5 5 1. HALLINTOJÄRJESTELYT 1.1 YLEISTÄ Tämä asiakirja liittyy yhdenmukaisena kaikkiin eri työselityksiin ja se sisältää rakennuttajan, pääurakoitsijan ja muiden urakoitsijoiden sivusuoritus- ja myötävaikutusvelvollisuudet. Mikäli sopimuksissa, urakkaohjelmassa tai YSE:ssä ei muuta määrätä, noudatetaan tässä kohdassa annettuja määräyksiä INFORMOINTIVELVOLLISUUDET Jokaisen urakoitsijan tulee tutustua toisen osa-alueen suunnitelmiin niiltä osin kuin se työn suorittamisen kannalta on välttämätöntä. Kunkin urakoitsijan on riittävän ajoissa ennen toimituksensa alkua hyväksytettävä rakennuttajalla ja suunnittelijoilla laitteidensa asennussuunnitelmat. Mikäli suunnitelmat ovat ristiriitaisia tai työjärjestys aiheuttaa toiselle haittaa, on tästä neuvoteltava toisen osapuolen kanssa. Pääurakoitsijan oikeus ja velvollisuus on valvoa työjärjestystä ja työaikataulua sekä poikkeamia havaitessaan sovittaa ristiriidat. Aikataulutilanne esitetään aina työmaakokouksissa. Alaurakoitsijoiden tulee ilmoittaa tarkastuksistaan pääurakoitsijan nimeämälle työnjohtajalle ja varata hänelle mahdollisuus olla niissä läsnä. Pääurakoitsija nimeää määrätyn työnjohtajan tai työnjohtajat hoitamaan kohteen muiden urakoitsijoiden töihin liittyviä rakennus- ja aputöitä ja toimimaan yhdyshenkilönä rakennuttajan edustajien, urakoitsijoiden, rakennuksen teknillisten asiantuntijoiden ja työmaan työnjohdon välillä TYÖAIKATAULU Pääurakoitsijan tulee olla kiinteässä yhteistyössä ja laatia työaikataulu muiden urakoitsijoiden kanssa. Työaikataulua laadittaessa tulee ottaa huomioon ainakin seuraavat yksityiskohdat:

6 6 - rakennus- ja muiden urakoitsijoiden työt sekä rakennuttajan erillishintojen ja -urakoiden ajankohdat tulee ilmetä yksityiskohtaisina nimikkeinä niin, että keskinäiset riippuvuussuhteet on selvästi todettavissa. - yhtä tai useampaa urakkaa koskevat osatarkastukset ja niiden sidonnaisuus vastaanottotarkastukseen nähden ja vaikutus muiden urakoiden suoritusaikoihin (keskinäinen riippuvuus) - LVIAS- osatarkastuksesta ja niiden riippuvuus vastaanottotarkastuksesta - säätöön, viritykseen, koekäyttöön ja tarkistusmittauksiin tarvittava aika - koekäytöt, jotka estävät muiden töiden tekemisen samanaikaisesti ko. huonetiloissa - urakkasopimuksen edellyttämät välitavoitteet ja/tai rajoitukset Tarkistettu aikataulu tulee pääurakoitsijan esittää muiden urakoitsijoiden ja hankkijoiden hyväksymänä ja mahdollisin lisäselvityksin varustettuna rakennuttajan hyväksyttäväksi. Pääurakoitsija valvoo, että kaikki urakoitsijat ja hankkijat noudattavat hyväksyttyä aikataulua. Havaitessaan poikkeamisen tulee pääurakoitsijan, kuultuaan ao. urakoitsijaa, ilmoittaa poikkeamisesta kirjallisesti rakennuttajalle PIIRUSTUSAIKATAULU Rakennuttajan hyväksyttyä työaikataulun urakoitsijat laativat yhteistyössä keskenään töiden kulkua seuraavan piirustusaikataulun, joka esitetään rakennuttajalle ja suunnittelijoille hyväksyttäväksi. Piirustusaikataulussa tulee ilmetä ainakin seuraavat ajankohdat: - eri suunnittelijoiden laatimien piirustusten ja muiden asiakirjojen toimitus urakoitsijoille - rakennuttajan erillisurakoitsijoiden ja hankkijoiden piirustusten, selitysten, asennusohjeiden tms. toimitus rakennuttajalle, suunnittelijoille ja urakoitsijoille

7 2 - urakoitsijoiden hankintaan kuuluvien suunnitelmien ja asennuspiirustusten toimitus rakennuttajalle, suunnittelijoille ja työmaan käyttöön - urakoitsijoiden keskinäisten tietojen vaihdon ajankohdat Piirustusaikataulussa tulee esittää erikseen viranomaisten ja rakennuttajan taholta tapahtuvan hyväksymismenettelyn ajantarve. 1.6 VARAUSPIIRUSTUKSET Entisten rakenteiden osalta suunnittelijat eivät tee varauspiirustuksia.kukin urakoitsija merkitsee tarvitsemansa reiät, urat ja syvennykset esimerkitsi maalilla rakenteisiin. Rakennesuunnittelija tarkastaa kantavien rakenteiden reijityssuunnitelman paikan päällä työmaalla.rakennesuunnittelijan hyväksymän reijityksen on pääurakoitsija velvollinen tekemään. Vastuu rakenteissa mahdollisesti olevien asennusten rikkoutumisen osalta jää pääurakoitsijalle. Reiät tehdään timanttiporauksella. Kts.kohta 4.2. Ellei reikiä voida porata yhtenäisenä työvaiheena, se suoritetaan useammassa erässä eri aikoina. Hyväksyttyjen rei'ityssuunnitelman ja varauspiirustusten mukaisiin rakenteisiin saa tehdä muutoksia ainoastaan rakennuttajan, rakennesuunnittelijan ja tarkastavan viranomaisen luvalla sekä muutosta haluavan urakoitsijan kustannuksella. Muihin kuin kantaviin rakenteisiin tehtävät reiät, syvennykset, urat, teräsasennukset yms. on rakennusurakoitsijan tehtävä työpiirustusten ja ali- tai sivu-urakoitsijan antamien ohjeiden mukaan eikä niitä merkitä varauspiirustuksiin.

8 3 1.7 URAKOITSIJAIN ASENNUSPIIRUSTUKSET Kunkin urakoitsijan laadittavaksi ao. selityksissä määrätyt suunnitelmat tulee riittävän ajoissa hyväksyttää rakennuttajalla ja niihin sidoksissa olevilla muilla urakoitsijoilla ja suunnittelijoilla. 1.8 PIIRUSTUSTEN JAKELUMENETTELY Rakennuttajalta tulevat piirustukset: Kaikki piirustukset työmaalle toimitetaan työmaan valvojan kautta. Urakoitsijan asennus- ja työpiirustukset: Urakoitsijan laatimat piirustukset tulee toimittaa rakennuttajan hyväksyttäväksi työmaakokouksessa sovittavalla tavalla. 2. TYÖMAAJÄRJESTELYT 2.2 TYÖNAIKAISET RAKENTEET Pääurakoitsija pystyttää työmaahuoltorakennukset kuten toimisto-, henkilöstö-, varasto- yms. tilat omia ja muiden urakoitsijoiden tarpeita varten. Niiden rakentamiseksi mahdollisesti tarvittavat rakennusluvat hankkii pääurakoitsija. Pääurakoitsija varaa työmaarakennuksista sivu-urakoitsijoille - riittävät, lukittavat, lämpimät ja kylmät varastotilat. - rakennusalan ja ao. alaurakoitsijan alan työehtosopimuksen määräykset täyttävät kalustetut henkilöstötilat, joita ovat mm. ruokailu-, puku-, kuivaus-, pesu- ja WC-tilat. Rakennusalueelta pääurakoitsija varaa alaurakoitsijoita ja alihankkijoita samoin kuin erillisurakoitsijoita varten näiden töissä normaalisti tarvittavat riittävät työalueet materiaalin ja tarvikkeiden varastoimista, säilyttämistä ja tavanomaisia kokoonpanotöitä varten.

9 4 2.3 TYÖNAIKAISET ASENNUKSET Pääurakoitsija hankkii ja asentaa rakennustyömaan sähkö-, vesi-, viemäri- ja lämmitys- sekä puhelinlaitteet myös muiden urakoitsijoiden ja valvojien käyttöön. Näin ollen pääurakoitsija huolehtii: - työmaalla tarvittavan veden toimittamisesta kustannuksineen - työtilojen lämmittämisestä ja muusta tarvittavasta lämmöstä kustannuksineen - työmaa-alueen ja -rakennusten sekä työkohteiden valaistuksesta kustannuksineen - rakennusaikana tarvittavan sähkön toimittamisesta työkohteisiin, hitsaus- yms. töitä ja laitteita varten sekä siitä, että pistorasioita on kohtuullisella (n. 20 m) etäisyydellä eri urakoitsijoiden työkohteista - kotimaan puheluita varten yhden puhelimen asentamisesta yhteisesti muiden urakoitsijoiden käyttöön työtä koskevissa asioissa - em. toimituksiin liittyvistä johtotöistä liitäntämaksuineen ja teknillisine töineen 2.6 TYÖMAAHUOLTO Kaikista työaikaisista kytkennöistä ja asennuksista sekä niiden kustannuksista vastaa pääurakoitsija. Pääurakoitsija huolehtii toimisto- ja sosiaalirakennusten jätehuollosta ja siivouksesta. Kaikkien tilapäisten rakennusten tulee olla asiallisia ja siistejä. Kukin urakoitsija vastaa käytössään olevien tilojen lukitsemisesta. Pääurakoitsija huolehtii myös muiden urakoitsijoiden jätteiden poiskuljettamisesta rakennuspaikalta jätelavalla erikseen sovittavasta paikasta eteenpäin. Kukin urakoitsija hoitaa omat purku- ja pakkausjätteensä jätelavalle.

10 5 3 TYÖMAATOIMINNOT 3.1 MITTAUKSET Pääurakoitsija merkitsee urakkaansa kuuluvien rakennusosien paikat sekä linjat ja korkeudet. Pääurakoitsija antaa muille urakoitsijoille heidän tarvitsemansa kiintopisteet ja suorittaa mittaukset ao. urakoitsijan ohjeiden mukaan, (kuten väliseinät, pilarit, ovet, kalusteet ym.). Erikoistöiden urakoitsija vastaa asettamiensa mittojen paikkansapitävyydestä. 3.2 KOKEET JA MALLIT Sellaiset kokeet tai mallit, joihin liittyy urakoitsijoiden keskinäisiä suorituksia, tulee valmistaa pääurakoitsijan johdolla ja valvonnassa kaikilta osin lopullista suoritusta vastaavaksi. Kaikki kokeet ja mallit tulee tehdä niin hyvissä ajoin, että mahdolliset muutokset ja korjaukset voidaan sekä suunnittelussa että hankinnassa toteuttaa ja että rakennuttajan päätös lopullisesta hyväksyttävästä suoritustavasta saadaan ilman aikataulun muutosta VARTIOINTI JA VAKUUTUKSET Pääurakoitsija huolehtii rakennustyömaan vartioinnista ja vakuutuksista urakkaohjelman sekä sopimusehtojen mukaan. Kts. kohta VARTIOINTI Kukin urakoitsija vastaa omien laitteittensa ja materiaalin vastaanotosta sekä siitä, että varastointi on suoritettu asiallisesti. Varastotilat: ks. kohta 2.2.

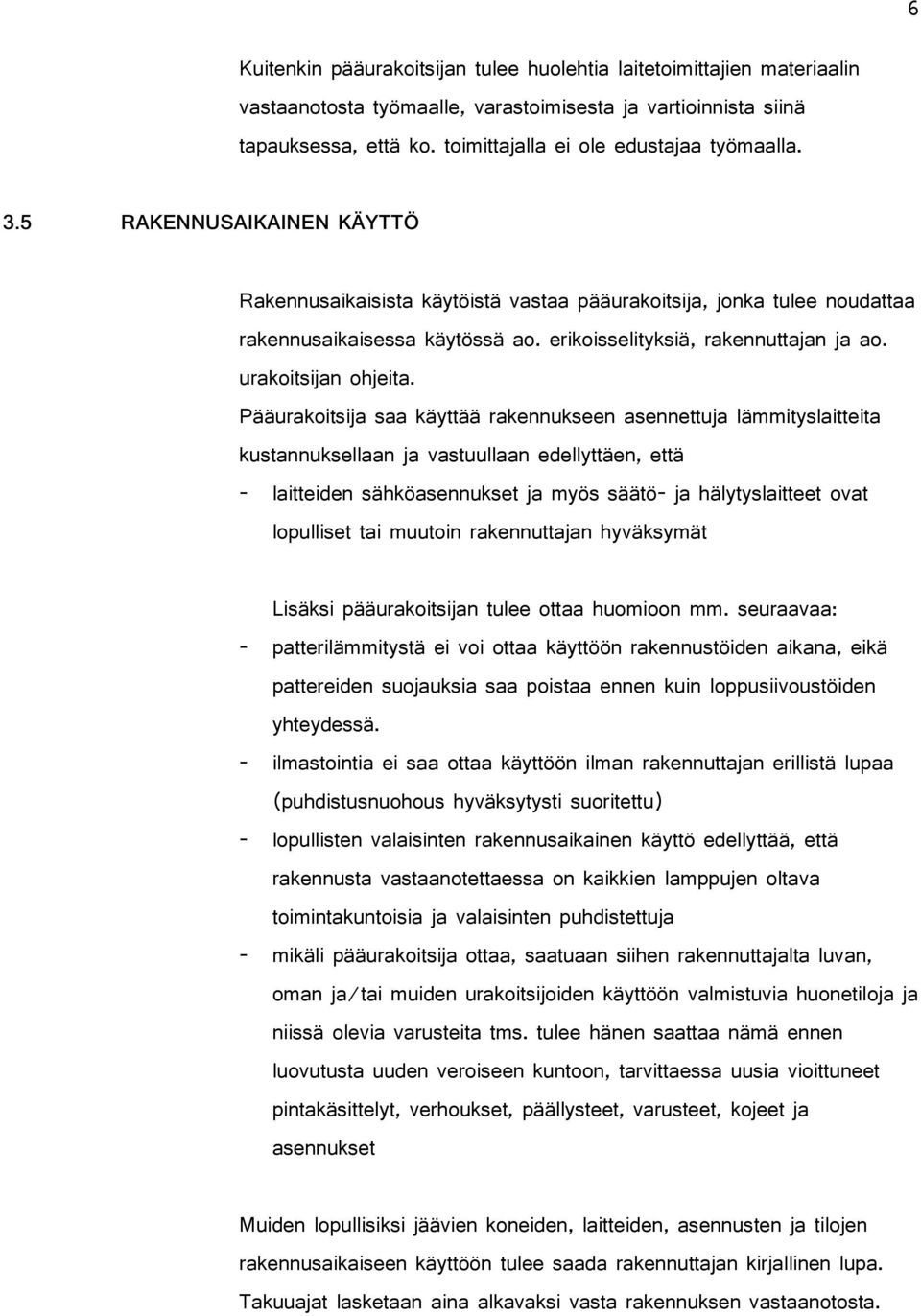

11 6 Kuitenkin pääurakoitsijan tulee huolehtia laitetoimittajien materiaalin vastaanotosta työmaalle, varastoimisesta ja vartioinnista siinä tapauksessa, että ko. toimittajalla ei ole edustajaa työmaalla. 3.5 RAKENNUSAIKAINEN KÄYTTÖ Rakennusaikaisista käytöistä vastaa pääurakoitsija, jonka tulee noudattaa rakennusaikaisessa käytössä ao. erikoisselityksiä, rakennuttajan ja ao. urakoitsijan ohjeita. Pääurakoitsija saa käyttää rakennukseen asennettuja lämmityslaitteita kustannuksellaan ja vastuullaan edellyttäen, että - laitteiden sähköasennukset ja myös säätö- ja hälytyslaitteet ovat lopulliset tai muutoin rakennuttajan hyväksymät Lisäksi pääurakoitsijan tulee ottaa huomioon mm. seuraavaa: - patterilämmitystä ei voi ottaa käyttöön rakennustöiden aikana, eikä pattereiden suojauksia saa poistaa ennen kuin loppusiivoustöiden yhteydessä. - ilmastointia ei saa ottaa käyttöön ilman rakennuttajan erillistä lupaa (puhdistusnuohous hyväksytysti suoritettu) - lopullisten valaisinten rakennusaikainen käyttö edellyttää, että rakennusta vastaanotettaessa on kaikkien lamppujen oltava toimintakuntoisia ja valaisinten puhdistettuja - mikäli pääurakoitsija ottaa, saatuaan siihen rakennuttajalta luvan, oman ja/tai muiden urakoitsijoiden käyttöön valmistuvia huonetiloja ja niissä olevia varusteita tms. tulee hänen saattaa nämä ennen luovutusta uuden veroiseen kuntoon, tarvittaessa uusia vioittuneet pintakäsittelyt, verhoukset, päällysteet, varusteet, kojeet ja asennukset Muiden lopullisiksi jäävien koneiden, laitteiden, asennusten ja tilojen rakennusaikaiseen käyttöön tulee saada rakennuttajan kirjallinen lupa. Takuuajat lasketaan aina alkavaksi vasta rakennuksen vastaanotosta.

12 7 4. VARAUKSET JA MERKINNÄT 4.1 YLEISTÄ Kaikkien urakoitsijoiden tulee heti työn alettua suunnitella tarvitsemansa varaukset, jotta ne voidaan ottaa huomioon rakennustyötä tehtäessä ja sovittaa yhteen muiden varaustarpeiden kanssa ja tehdä ajoissa rakennustyön kestäessä. Kts. kohta REIÄT JA SYVENNYKSET Ellei jäljempänä jonkin urakan kohdalla muottien osalta muuta määrätä, rakennusurakoitsija hankkii syvennys- ja läpäisymuotit ja suorittaa niiden sovituksen ja asennuksen. 4.3 ASENNUS- JA KULJETUSAUKOT Rakennusurakoitsija jättää rakenteisiinsa itsensä ja muiden urakoitsijoiden tarvitsemat asennus- ja kuljetusaukot. Muiden urakoitsijoiden tulee esittää tarpeensa varaussuunnitelmissa. Kukin urakoitsija vastaa siitä, että hän käyttää asennuksiinsa hänelle varattuja tiloja ja varauksia. Rakennusurakoitsija valvoo, että varaussuunnitelmaa noudatetaan. 4.4 LÄPIVIENTIEN SOVITUSKAPPALEET Läpäisykohdan veden- tai kosteudeneristys kuuluu rakennusurakkaan. Rakennusurakoitsija sijoittaa putkia, johtoja, kanavia yms. varten pohjien, seinien tai seinässä olevien palkkien läpimenokohtiin ruostesuojatut, vesieristetyissä lattioissa laipalliset holkit tai näitä varten jätetään jälkivalu ja jälkimuurausaukot. Holkkien hankinta sekä putkien, kanavien ja kaapeleiden holkkien välisen tilan ääniteknillinen tiivistäminen kuuluu ao. urakoitsijalle, jollei muuta ole mainittu mineraalivillalla (PV-AL tai

13 8 KL) ja joustavalla kitillä. Rakennusurakoitsija suorittaa läpäisykohdan sovituksen pintarakenteeseen ja asentaa ao. urakoitsijan toimittamat peitelevyt. (Koskee myös lattiakaivoja). Holkkien tulee ulottua lopullisen pinnan kanssa samaan tasoon paitsi lattioissa, joissa on lattiakaivo, jolloin sen tulee ulottua n. 50 mm valmiin lattiapinnan yläpuolelle. Muovimaton kohdalla käytetään Stosett putken läpivientitiivistettä tai vastaavaa. Rakennusurakkaan kuuluu paloteknillisesti osastoivien seinien ja laattojen läpäisyaukkojen juottaminen kiinni esim. Hilti palosuojamassalla. Kiviaineisissa rakenteissa rakennusurakoitsija tiivistää saumat joustavalla kitillä ja levyrakenteissa aina joustavalla kitillä, kts. Hiltin ohjeet. 4.5 TARTUNNAT, KIINNIKKEET, KANNAKKEET Ellei jäljempänä jonkin urakan kohdalla muuta määrätä, noudatetaan tartuntojen, kiinnikkeiden ja kannakkeiden urakkarajoina seuraavaa: - jokainen urakoitsija hoitaa omat putkien, kanavien, laitteiden ja arinoiden kiinnityksensä, ellei erityisesti ole muuta mainittu - betoni- ja tiilirakenteiden kiinnikkeissä on käytettävä poraamalla kiinnitettäviä, sisäkierteellisiä lyöntiankkureita pultteineen, asennus reikään suoritetaan lyöntityökalulla. Keveissä kuormituksissa voi käyttää fiiberitulppakiinnitystä. - levyseinissä kaluste-, koje- ym. asennusten yhteydessä tarvittavat seinän vahvistukset tms. tekee pääurakoitsija. Tarvittavat lisätuet ja tiedot tukien sijainnista toimittaa asianomainen urakoitsija. Pääurakoitsija vastaa siitä, että nämä vahvistukset tulevat tehdyiksi. Mikäli havaitaan seinien vääntymistä tms. joka johtuu siitä, että tarvittavaa asennusvahvistusta ei ko. kohtaan ole osoitettu, vastaa ao. urakoitsija korjauskustannuksista.

14 9 - muiden tartuntojen sekä laitteiden, kojeiden, varusteiden ja asennusten kiinnikkeiden ja kannakkeiden hankinta kuuluu niitä tarvitsevalle urakoitsijalle. Mikäli kiinnikkeitä ja kannakkeita on sijoitettava muotteihin, muuraukseen tai muihin rakennusosiin, suorittaa asennuksen rakennusurakoitsija niitä tarvitsevan urakoitsijan ohjeiden mukaan - näkyviin jäävät asennukset on esitettävä arkkitehdin hyväksyttäviksi - rakennusosiin asennettavat kiinnikkeet on sijoitettava siten, että ne eivät muuta terästen asentoa tai suojaetäisyyksiä, lisää merkittävästi kuormitusta, huononna rakennusosan muita ominaisuuksia tai vahingoita niissä jo olevia asennuksia Kunkin urakoitsijan velvollisuuksiin kuuluu ottaa selko kiinnitysalustan rakenteesta ja siihen soveltuvista kiinnitystarvikkeista sekä vastata kiinnitystarvikkeiden lujuudesta, tarvittaessa lujuusaskelmia käyttäen, esim. levyseinät ja -katot. Rakennusurakoitsija valvoo, antaa mittausapua ja ohjaa muiden urakoitsijoiden kiinnitystöitä siten, että kiinnikkeet eivät vahingoita rakenteita, huononna rakennusosan ominaisuuksia tai lisää merkittävästi kuormitusta. Tartuntojen, kiinnikkeiden ja kannakkeiden mitoitus, riippumatta siitä, kenen hankintaan ne kuuluvat, on rakennesuunnittelijalla hyväksytettävä. 4.6 JÄLKIPAIKKAUS Jälkipaikkauksen suorittaa rakenteen tehnyt urakoitsija. Jos jälkipaikkaus ei johdu normaalista työsuorituksesta, vaan aiheutuu toisen urakoitsijan viaksi luettavasta syystä, suoritetaan jälkipaikkaus aiheuttajan kustannuksella. Paikkausten toteuttamisesta vastaa viimekädessä rakennusurakoitsija. Paikkausten ja mahdollisten vaurioiden korjausten suoritustavoille ja laajuudelle on saatava rakennuttajan hyväksyminen ja ne on saatettava ko. suunnittelijoiden tietoon ennen työn suoritusta.

15 LVIAS-LAITTEIDEN MERKINNÄT Kaikki laitteet, riippumatta siitä kenen toimitukseen ne kuuluvat on merkittävä yhtenevää merkintätapaa käyttäen, rakennuttajan hyväksymällä tavalla. Merkinnästä vastaa aina laitteen toimittanut urakoitsija. Merkinnät on oltava tehty ennen vastaanottotarkastusta. 4.8 VASTUU Pääurakoitsija vastaa viimekädessä työn toteuttamisesta piirustusten mukaisten mittojen ja niissä olevien muiden tietojen mukaisesti. Hyväksytyistä piirustuksista vastaa kukin urakoitsija osaltaan. Mikäli rakennusosiin on tehtävä hyväksyttyihin reikä- ja tartuntapiirustuksiin merkitsemättömiä aukkoja, syvennyksiä, tartuntoja yms. vastaa ko. urakoitsija niistä aiheutuvista suunnittelu- ja rakennuskustannuksista. Pääurakoitsija vastaa siitä, ettei näitä muutoksia tehdä kantaviin tai muihin rakenteisiin ilman tarkastavien viranomaisten, suunnittelijoiden ja samoja rakennusosia tarvitsevien muiden urakoitsijoiden lupaa. Työtapa on kulloinkin erikseen hyväksytettävä rakennuttajalla, suunnittelijoilla ja tarpeen mukaan viranomaisilla. 5 VASTAANOTTO 5.1 YLEISTÄ Vastaanotto- ja osatarkastustilaisuuksissa tulee kaikkien rakennus-, putki-, ilmanvaihto-, säätölaite- ja sähköurakoitsijoiden sekä hankkijoiden edustajien olla laitteet täysin tuntevia henkilöitä. Pääurakoitsijalle on varattava mahdollisuus osallistua kaikkiin osatarkastustilaisuuksiin. Pääurakoitsija laatii yhteistyössä muiden urakoitsijoiden kanssa lopullisen koekäyttöohjelman rakennuttajan hyväksyttäväksi.

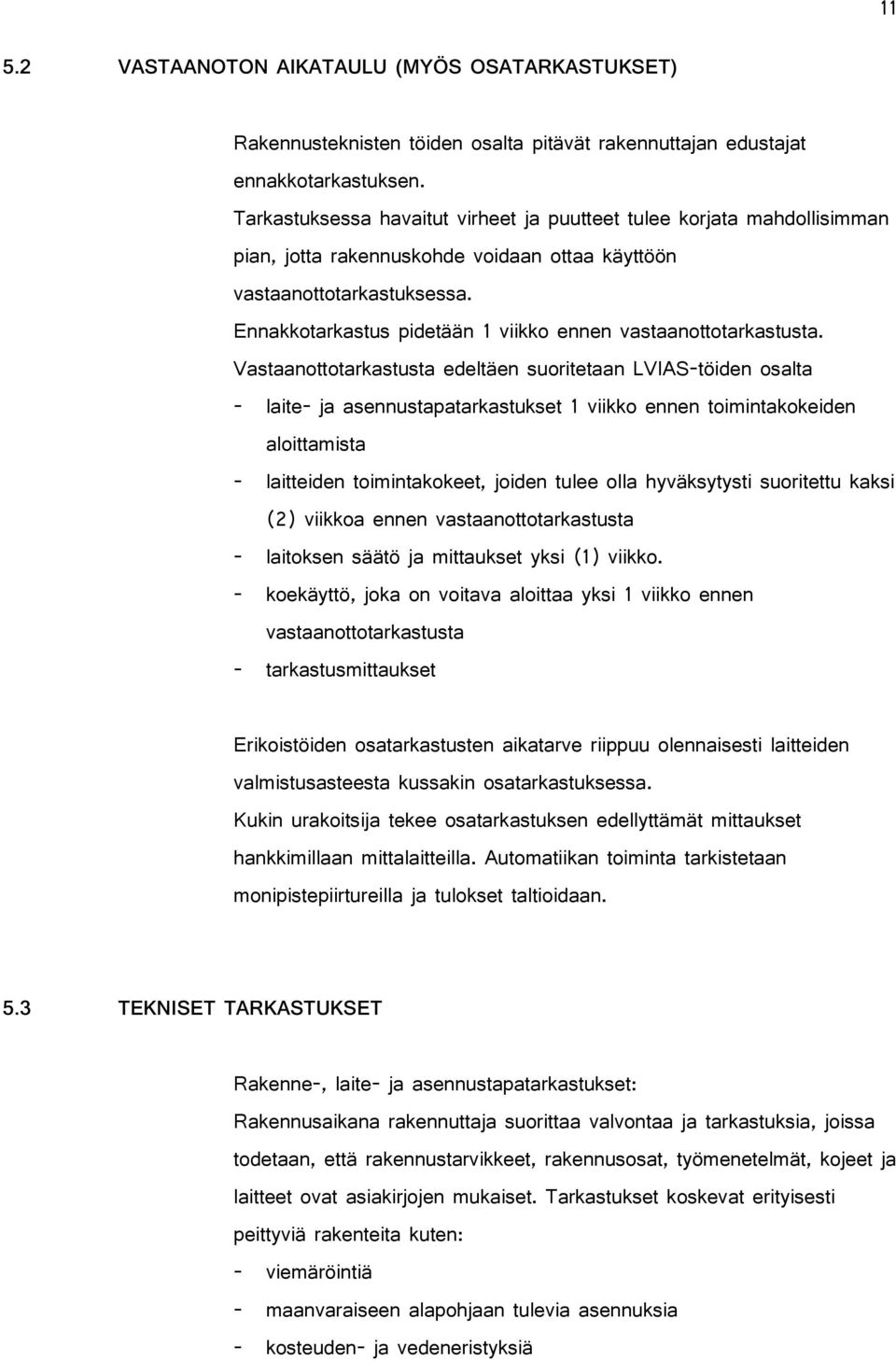

16 VASTAANOTON AIKATAULU (MYÖS OSATARKASTUKSET) Rakennusteknisten töiden osalta pitävät rakennuttajan edustajat ennakkotarkastuksen. Tarkastuksessa havaitut virheet ja puutteet tulee korjata mahdollisimman pian, jotta rakennuskohde voidaan ottaa käyttöön vastaanottotarkastuksessa. Ennakkotarkastus pidetään 1 viikko ennen vastaanottotarkastusta. Vastaanottotarkastusta edeltäen suoritetaan LVIAS-töiden osalta - laite- ja asennustapatarkastukset 1 viikko ennen toimintakokeiden aloittamista - laitteiden toimintakokeet, joiden tulee olla hyväksytysti suoritettu kaksi (2) viikkoa ennen vastaanottotarkastusta - laitoksen säätö ja mittaukset yksi (1) viikko. - koekäyttö, joka on voitava aloittaa yksi 1 viikko ennen vastaanottotarkastusta - tarkastusmittaukset Erikoistöiden osatarkastusten aikatarve riippuu olennaisesti laitteiden valmistusasteesta kussakin osatarkastuksessa. Kukin urakoitsija tekee osatarkastuksen edellyttämät mittaukset hankkimillaan mittalaitteilla. Automatiikan toiminta tarkistetaan monipistepiirtureilla ja tulokset taltioidaan. 5.3 TEKNISET TARKASTUKSET Rakenne-, laite- ja asennustapatarkastukset: Rakennusaikana rakennuttaja suorittaa valvontaa ja tarkastuksia, joissa todetaan, että rakennustarvikkeet, rakennusosat, työmenetelmät, kojeet ja laitteet ovat asiakirjojen mukaiset. Tarkastukset koskevat erityisesti peittyviä rakenteita kuten: - viemäröintiä - maanvaraiseen alapohjaan tulevia asennuksia - kosteuden- ja vedeneristyksiä

17 12 - lämmöneristyksiä, ääneneristyksiä ja paloteknisiä eristyksiä - putkistoja ja putkikanavia ennen niiden peittämistä - alakattojen yläpuolisia ja levyseinien sisäisiä asennuksia ja rakenteiden läpäisyjä - laitteiden liitoksia ympäröiviin rakennusosiin - ruoste- ja muita syöpymissuojauksia Rakenteita ei saa peittää ennen tarkastusten suorittamista. Kojeiden ja laitteiden rakennetarkastuksissa edellytetään, että laiteryhmä on valmiina, tuntoelimet yms. varusteet kytkettyinä. Viranomaisten tarkastukset: Työn suorittajan on oma-aloitteisesti hoidettava yhteys viranomaisiin ja hyväksytettävä käyttämänsä laitteet. Mikäli viranomaisten valvontatoimenpiteistä aiheutuu työn aikana suunnitelmiin muutoksia, on urakoitsijan ennen työn suorittamista ilmoitettava asiasta rakennuttajalle käyttäen tarvittaessa muutostyötarjousmenettelyä. Kukin urakoitsija vastaa omalta osaltaan viranomaisten suorittamien tai vaatimien tarkastusten kustannuksista lukuun ottamatta niitä tarkastuksia, jotka sisältyvät rakennusvalvontamaksuun. 5.5 SÄÄTÖ JA MITTAUKSET Kukin urakoitsija suorittaa asentamansa laitoksen säädöt ja mittaukset. Laitoksen säädön ja mittauksen alkaessa tulee kokeiltavissa tiloissa muiden rakennustöiden olla niin suoritetut, että tarvittavat toimenpiteet voidaan asianmukaisesti suorittaa ja tulostaa. Laitoksen säädössä ja mittauksessa suoritettavat toimenpiteet on esitetty työselityksissä. Kaikista mittauksista ao. urakoitsija laatii pöytäkirjan.

18 LAITETARKASTUSTEN URAKKARAJAT Vastaanottomenettelyssä noudatetaan seuraavia urakkarajoja: -kukin urakoitsija suorittaa laitteittensa säädön ja mittaukset sekä tarpeelliset korjaukset -takuuajan koekäytöt kustantaa rakennuttaja elleivät ne aiheudu todetusta,urakkaan kuuluvan laitteen virheellisyydestä tai säätämättömyydestä, jolloin kustannukset kuuluvat laitteen toimittaneelle urakoitsijalle. Mikäli vastaanottotarkastuksessa todetaan niin paljon puutteita, ettei rakennuttaja ota vastaan laitosta, suoritetaan urakoitsijan kustannuksella vastaanottotarkastus uudelleen erikseen sovittavana ajankohtana. 5.8 LUOVUTUSASIAKIRJAT Urakoitsijat luovuttavat ennen vastaanottotarkastusta rakennuttajalle seuraavat asiakirjat: - valvojan merkinnällä varustetut tarkepiirustukset ja lopullisia asennuksia vastaavat asennuspiirustukset - viranomaisten leimoilla varustetut lupapiirustukset ja niihin liittyvät luvat - viranomaisten tarkastuspöytäkirjat - huolto-ohjeet sekä takuutodistukset - huoltokirjaan koottava aineisto 6 KÄYTTÖÖNOTTO 6.1 KÄYTTÖ- JA HUOLTO-OHJEET LVIAS- urakoitsijoiden tulee 2 viikkoa ennen vastaanottoa toimittaa suomenkieliset käyttö-, huolto- ja hoito-ohjeet sekä näihin liittyvät yksityiskohtaiset piirustukset, jotka on tarkemmin määritelty LVI- sekä sähkötyöselityksessä.

19 14 Lisäksi kaikki ne urakoitsijat ja hankkijat, joiden urakkasuoritukseen sisältyy koneita ja laitteita luovuttavat rakennuttajalle näitä koskevat takuusitoumukset sekä suomenkieliset käyttö- ja huolto-ohjeet, jotka laaditaan rakennuttajan ohjeiden mukaan. Rakennuttajalle on luovutettava myös tarvittavat huolto- ja hoito-ohjeet kaikista erikoisista huoltoa vaativista rakennusosista ja materiaaleista. Huoltokirja RT Kiinteistön huoltokirjan kokoaminen ja koordinointi sisältyy pääurakkaan määräysten ja ohjeiden mukaan. Huoltokirja tulee luovuttaa rakennuttajalle vastaanottotarkastukseen mennessä. Sivu-urakoitsijat ja aliurakoitsijat toimittavat huoltokirjaan omalta osaltaan tarvittavat tiedot hyvissä ajoin ennen luovutusta. 6.2 KÄYTÖN OPASTUS Urakoitsijat ja laitetoimittajat järjestävät käyttäjän kanssa sovittavana ajankohtana käyttöhenkilökunnalle eri järjestelmien ja laitteiden käyttöä koskevat koulutustilaisuudet. Koulutus pyritään järjestämään aina kunkin järjestelmän tai laitteiston vastaanottokokeiden yhteydessä. Tilaisuuden kestoaika on kunkin laitetoimittajan osalla noin yksi työpäivä, ellei ko. työselityksessä ole muuta mainittu. Käyttäjille on viimeistään koulutustilaisuudessa toimitettava kirjallinen aineisto joko em. käyttö- ja huolto-ohjeisiin tai muuhun aineistoon perustuen. 6.3 TAKUUAJAN TOIMENPITEET Kuhunkin urakkaan kuuluvat takuuajan huoltotoimenpiteet on mainittu ao. erikoistyöselityksessä. Suoritetuista toimenpiteistä on saatava käyttöhenkilökunnan hyväksyntä kirjallisena.

20 15 Takuuaikana on rakennuttaja velvollinen ilmoittamaan urakoitsijalle havaitsemistaan virheistä ja puutteista. Urakoitsijan tulee tällöin suorittaa korjaus välittömästi, mikäli virheen tai puutteen voidaan katsoa edistävän rakennuksen tai sen osan rappeutumista tai haittaavan rakennuksen käyttöä tai johtuvan urakkaan kuuluvan laitteen virheellisyydestä tai säätämättömyydestä. Koneteknillisissä töissä takuuaikana tehtyjen korjaustöiden takuuaika jatkuu kuusi kuukautta yli alkuperäisen takuuajan, jonka aikana ilmenevistä virheistä ja puutteista vastaa urakoitsija. 7 PÄÄURAKOITSIJAN TYÖT JA VELVOITTEET MUISTA URAKOISTA 7.1 YLEISTÄ LVIA = Lämpö-, vesi- ja viemärilaitetyöt sekä ilmanvaihto- ja säätölaitetyöt S = Sähkölaitetyöt (SU) Urakkaohjelmassa ja tässä urakkarajaliitteessä edellä mainittujen velvoitteiden lisäksi pääurakoitsijalle kuuluvat jäljempänä mainitut muiden urakoitsijoiden töihin liittyvät velvoitteet, rakennus- ja aputyöt sekä niiden suorittamiseksi tarpeelliset hankinnat. Työt suoritetaan kiinteässä yhteistoiminnassa muiden urakoitsijoiden kanssa. Muiden urakoitsijoiden tulee riittävän ajoissa ilmoittaa rakennusurakoitsijalle tarvitsemistaan aputöistä ja niistä rakennustöistä, jotka eivät ilmene aikataulusta. Pääurakoitsijan tulee ilmoittaa riittävän ajoissa muille urakoitsijoille tilojen sulkemisesta liikenteeltä pintarakennetöitä tai muita toimenpiteitä varten. Kukin urakoitsija on velvollinen hankkimaan ja asentamaan paikalleen sekä poistamaan oman työsuorituksensa edellyttämät varoitus- ym. suojamerkinnät. Kukin urakoitsija on velvollinen suorittamaan tekemiensä tulitöiden jälkivalvonnan.

21 16 Huom. Kukin urakoitsija hankkii ja huolehtii tarvitsemansa telineet. Rakennusurakoitsijalle kuuluvat seuraavat yleiset velvoitteet: Rakennustyöt - maanrakennustyöt, jotka aiheutuvat maahan upotettavista laitteista ja asennuksista, myös urakka-alueen ulkopuolella olevien sähkö- ja LVI-suunnitelmissa esitettyjen kaivantojen kaivu-, peitto- ja pinnoitustyöt. - lisätukien, koolausten, reikien tms. tekeminen rakenteisiin asennusten, kalusteiden, valaisimien ja varusteiden kiinnitystarpeen mukaan. Ao. urakoitsija vastaa siitä, että tarvittavat lisätuet ja tiedot näistä tulevat toimitetuiksi rakennusurakoitsijalle (levyseinät ja -katot) - luukkujen tai helposti avattavien osien tekeminen alakattoihin, vesikattoon, hormeihin yms. peiterakenteisiin puhdistus- ja tarkastusluukkujen, venttiilien, palopeltien, rasiaryhmien, tuntoelimien yms. kohdalla. Niiden merkitseminen rakennuttajan hyväksymällä tavalla, jollei muuta ole mainittu, kuuluu sille urakoitsijalle, jonka laitteet luukun taakse jäävät - kannatuskoukkujen sijoittaminen rakenteisiin urakoitsijoiden myös asennusaikaisia nostolaitteita varten ao. urakoitsijan ohjeiden mukaan - muiden urakoitsijoiden toimittamien luukkujen, kehysten, säleikköjen yms. kiinnittäminen rakenteisiin piirustusten ja ao. urakoitsijoiden ohjeiden mukaan näistä aiheutuvine rakenteiden vahvistuksineen - levyseinissä putkien, johtojen ym. läpivientien sekä sähkörasioiden ääneneristäminen - näkyviin jäävien kanavien ja putkien maalaaminen maalaustyöselityksessä esitetyllä tavalla. - äänieristeverhousten teko ilmanvaihtokonetilaan. - huolehtii kaikkien vesikattoon tulevien läpivientiputkien tekemisestä ja tiivistämisestä sekä tartuntojen tekemisestä esim. antenni.

22 17 Aputyöt - antaa rakennustyömaalla urakoitsijan sitä halutessa omakustannushinnan mukaan laskettua korvausta vastaan apua raskaiden ja suurikokoisten esineiden siirtämisessä asennuspaikalle. Kuitenkin urakka-asiakirjoissa esiintyvät yli 100 kg painavat esineet siirretään korvauksetta - asennettujen laitteiden, kalusteiden, kaapeleiden ja sähkökojeiden, kanavien sekä putkistojen suojaaminen työnaikaisilta vaurioilta tarvittaessa kiinteillä suojauksilla erikoistöiden urakoitsijan tai valvojan kanssa sovitulla tavalla - LVIAS- töiden piirustuksissa erikseen esitetyt rakennusurakoitsijalle kuuluvat työt - huoneiden työnaikainen merkitseminen - siivous ja jälkipuhdistus - tässä kohdassa mainitut työt tarvittavilta ao. suunnitelmista ilmenevin osin myös urakkarajan ulkopuolella 7.2 PUTKIURAKASTA AIHEUTUVAT TYÖT JA VELVOITTEET Edellä lueteltujen yleisten velvoitteiden lisäksi rakennusurakoitsija - tekee kiinteiden putkien suojaukset - liittää putkiurakoitsijan toimittamat holkit, lattiakaivot, yms. kosteus- ja vesieristyksiin suunnitelmien mukaisesti niin, että vuotoja ei pääse syntymään, ks. rakennetyypit - asentaa putkiurakoitsijan toimittamat tarkastusluukut putkitiloihin suunnitelmien mukaisesti - tekee LV-kalusteiden tarvitsemat lisätukirakenteet sekä putkien tarvitsemat reiät kevyisiin väliseiniin ja niiden rankoihin, reikäsabloonat altaille toimittaa LV-urakoitsija - tasaa alustat lattiaan tai seinään kiinnitettäviä kalusteita varten (erityisesti WC-kulhojen kohdalla) - suorittaa palopostikaappien kiinnitykset ja huolehtii myös tällä kohdalla seinän palo-osastoinnista sekä kiinnittää

23 18 palonsammutuslaitteiden merkkikilvet - huolehtii siitä, että lattiakallistukset ovat suunnitelmien mukaiset - tekee viemäreiden ja tuuletusjohtojen vesikaton ja ulkotasojen lävistykset juuripelteineen ja tiivistyksineen - törmäyssuojien teko - betonisten alustojen teko (runkoäänen katkaisu) 7.3 ILMANVAIHTOURAKASTA AIHEUTUVAT TYÖT JA VELVOITTEET Edellä lueteltujen yleisten velvoitteiden lisäksi rakennusurakoitsija - kiinnittää venttiilit, luukut ja niihin liittyvät kehykset muihin rakenteisiin kuin peltikanaviin - tekee oviraot ja kiinnittää IV-urakoitsijan toimittamat säleiköt ovirakenteisiin - puhdistaa kanavat ja kojeet ulkopuolelta - tekee sadekatosten, ulospuhallus hajoittimien, ja poistopuhallinkanavien vesikatolle tulevat piiput pellityksineen - betonisten ja puisten alustojen teko (runkoäänen katkaisu) 7.7 SÄHKÖURAKASTA AIHEUTUVAT TYÖT JA VELVOITTEET Edellä lueteltujen velvoitteiden lisäksi rakennusurakoitsijalle kuuluu - sähkötilojen rakentaminen sekä huolehtiminen kaikkien sähkötilojen valmistumisesta riittävän ajoissa sähköurakoitsijan asennuksia varten sekä siitä, että tilat, joissa asennukset tehdään pintatyönä, tulevat puhdistetuiksi ja maalatuiksi riittävän ajoissa ennen kojeiden ja johtojen asentamista. Jouduttaessa suorittamaan kaapeliasennuksia ennen varsinaista maalausta on johtimien asennuspaikat maalattava. - antaa sähköurakoitsijalle selvitys akustiikka- ym. levypäällysteiden lopullisesta kiinnitystavasta eri tiloissa ennen valutöiden suoritusta sekä selvitys puhtaaksivalettavista ja rapattavista betonipinnoista - sähkötilojen lattioiden päällystäminen eristävillä matoilla

24 19 - ilmoittaminen kaikista betonivaluista vähintään viikkoa ennen valupäivää - valvoa, että rasiat ja upotuskehykset asennetaan seinä- ja kattopinnan tasoon - puhtaaksimuurattuihin seiniin tulevien sähköroilojen teko halkaistuja tiiliä tms. käyttäen sekä neuvotella ja ratkaista yhteistyössä sähköurakoitsijan kanssa sähköputkien ja -rasioiden kiinnitystapa ennen valua - kiinnitysalustojen teko valaisimille, kaiuttimille, rasioille yms. alaslasketuissa katoissa ja levyseinissä sekä irroitettavien kattolevyjen asentaminen rasiaryhmien kohdalle - kiinteisiin kalustoihin asennettavien pistorasiaryhmien, kojeiden tms. vaatimien aukkojen ja kiinnitysalustojen tekeminen tarpeellisine asennustiloineen sekä etulevyjen kiinnittäminen siten, että ne voidaan helposti irroittaa - rakenteissa olevien aukkojen (esim. nousukuilut) sulkeminen ja reikien sulkeminen palokatkomassalla sähköurakoitsijan ja paloviranomaisten ohjeiden mukaan - kipsilevy- tai vastaavissa peltiprofiilien varaan tehdyissä seinissä: - asentaa paikoilleen sähkökojeiden ja kojerasioiden kannatusta varten kiinnityslevyt ja poikkiprofiilit - hankkia ja asentaa keskusten kiinnitystä varten tarvittavat lisäpystyprofiilit - reikien teko seinään upotettavia kojeita ja rasioita varten sähköurakoitsijan piirustusten mukaan - läpimenojen ja sähkörasioiden tiivistäminen erikoisohjeiden mukaan (ääneneristys) - työjärjestelyjen hoitaminen niin, että sähköurakoitsijalle jää riittävästi aikaa putkien ja rasioiden asentamiseen ennen seinälevyjen paikoilleen panoa - reikien tekeminen kalusteisiin ja hyllyihin pistokytkinliitäntäisten kojeiden pistoketta varten - asennusaukkojen, kaapelihyllyjen, johtokanavien, valaisinripustuskiskojen yms. johtoteiden läpivientien eristäminen palo- ja ääniteknillisesti hyväksyttävällä tavalla. Erityisesti on

25 20 huomioitava työhuoneiden välisten johtokanavien äänieristäminen. - sähkötilojen ja data-telehuoneen sekä puh./atk-ristikytkentäkaappien varustaminen ko. laitosten hyväksymillä lukitusjärjestelmillä - valaisimien ja keskusten ym. sähkölaitteiden ulkopuolinen puhdistus ennen loppukatselmusta - toimittaa hankintaansa kuuluvat sähkökeskukset (esim. nosto-ovet) täydellisinä pääkytkimineen ja asian mukaisin tiivistein varustettuna. Keskuksien tulee soveltua 5-johdin järjestelmään. - ulko-ovien varustaminen sähkölukoilla, magneettikoskettimilla ja ylivientisuojilla, avauspainikkeilla ja ovirasioilla sekä ovien kaapelointi ja kytkentä ovirasiaan asti ovirasia mukaan luettuna sähkösuunnitelmissa esitetyn tyyppipiirustuksen mukaisesti - maakaapeleiden vaatimat maankaivu- ja täyttötyöt (kourut hankkii ja asentaa SU) - valaisin- ja pistorasiapylväiden pystytys (betoniset jalustat toimittaa SU) - hankki ja asentaa kaikki ø 50 mm tai sitä suuremmat putket. - asentaa läpimenoputket vesieristettyihin rakenteisiin. - pystyhyllyjen kotelointi. - kiinnittää sähköurakoitsijan toimittamat kilvet oviin. - antaa mittausapua sähköurakoitsijalle määrättäessä runkotyövaiheessa eri järjestelmien pisteiden paikkoja. 7.8 RAKENNUTTAJAN HANKINNOISTA AIHEUTUVAT TYÖT JA VELVOITTEET Rakennusurakoitsijalle kuuluu kohdan 7.1 yleiset velvoitteet. 8 MUIDEN URAKOITSIJOIDEN VÄLISET VELVOITTEET 8.1 PUTKI- JA ILMANVAIHTOURAKOITSIJOIDEN TYÖT JA VELVOITTEET Yleistä: Putkiurakoitsijan tulee huolehtia työn aikana viemäri- ym. putkien päiden tulppauksesta siten, ettei rakennusjätettä pääse putkistoon. Suojaus on tehtävä niin, ettei sitä ilman erillistä työkalua saa poistettua.

26 21 Sähkötöistä: LVI-urakoitsija (putki- ja ilmanvaihtourakoitsija) sekä säätö- ja valvontalaiteurakoitsija - toimittaa sähkölaitteet 5-johdinjärjestelmään soveltuvina (nollauksina ei sallita) - hankkii ja asentaa urakoihinsa liittyvät kojeet täydellisinä sähkömoottoreilla 400/230V) varustettuina ja kaapelien läpimenokohdat asianmukaisin tiivistein varustettuina. Tiivisteet on mitoitettava kojeluettelossa mainittuja kaapelikokoja vastaaviksi - kaksinopeuksisia moottoreita varten sisältyy sähköurakkaan 2 kpl kelakytkimiä tarvittavine lämpöreleineen. Mikäli tarvitaan lisäkytkimiä, sisältyvät ne koteloineen ao. LVI-urakoitsijan hankintaan. - laatii ja luovuttaa sähköurakoitsijalle luettelot kaikista hankkimistaan sähköllä toimivista laitteista ja moottoreista, joiden sähköasennukset sisältyvät sähköurakkaan. Luetteloista tulee käydä selville kojeen teho (kw), nimellisvirta (A) ja jännite (V) sekä kytkentälaji. - laatii sähköurakoitsijan kanssa aikataulun, josta käy järjestelmittäin ja tiloittain selville ne ajankohdat jolloin LVI-laitteet on asennettu paikoilleen siten, että sähkötyöt voidaan aloittaa. Aikataulu on hyväksytettävä rakennuttajalla ja muilla urakoitsijoilla kuten aikataulusta on määrätty. - LVI-urakoitsijat ja kojetoimittajat merkitsevät kaikki hankintaansa sisältyvät moottorit, säätölaitteet, sähkö- kojeet välittömästi kojeiden tultua asennetuksi paikoilleen. Merkinnässä tulee olla kojeesta kytkentäkaaviossa käytetty tunnus ja kojeen asennuspäivämäärä. Väliaikaiset kojekilvet poistetaan urakoitsijoiden ja hankkijoiden toimesta vasta sen jälkeen kun lopulliset kojekilvet on asennettu paikoilleen. - hankkii ja kiinnittää säätö-, hälytys- ja mittauskeskukset sekä mittauksia, säätöjä, ohjausta ja hälytyksiä varten ohjauselimet (kuten säätimet, sähkömoottorit, moottoriventiilit, mittausanturit, hälyttimet, rajakytkimet, termostaatit). Erilliset ohjauskytkimet kuuluvat

27 22 sähkötyöhön. - ilmoittaa sähköurakoitsijalle kaikki alkuperäiseen LVI-ohjelmaan tehdyt muutokset. - kaapeleiden kytkemistä varten on laiteyhdistelmissä käytettävä riviliittimiä. - tekee kaapeleiden läpivientiaukotukset ilmastointikojeiden suojavaippoihin sähköurakoitsijan ohjeen mukaisesti. - laatii yksityiskohtaiset piirikaaviot yhteistyössä sähköurakoitsijan kanssa. - toimittaa koneiden sekä niihin liittyvien käyttö-, ohjaus-, säätö- ja hälytysjärjestelmien johdostus- ja kytkentäpiirustukset sähköurakoitsijalle ja suunnittelijalle sekä rakennuttajalle. - toimittaa sähköjohtoihin liittyvien koneiden sijoituspiirustukset sähköurakoitsijalle mikäli koneen sijoitus poikkeaa LVI-suunnitelmista. - säätö- ja valvontalaiteurakoitsija laatii yksityiskohtaiset johdotuskaaviot sähköurakkaan kuuluvien kaapeleiden asennustöitä varten. - varustaa kaikki hankintaansa kuuluvat vahvavirtakeskukset pääkytkimellä. Maalaustöistä: LVI-urakoitsija - puhdistaa ja suojamaalaa urakkaansa kuuluvat teräsrakenteiset kiinnikkeet ja kannakkeet - toimittaa muut kojeensa ja laitteensa valmiiksimaalattuna - irrottaa patterit tarvittaessa yhden kerran taustan pintakäsittelyä varten 8.2 SÄHKÖURAKOITSIJAN TYÖT JA VELVOITTEET LVI-töistä: Sähköurakoitsija - hankkii, asentaa ja kytkee vahvavirtakohdot (400/230 V) LVI-ym. kojeluettelossa mainitulle koneille ja kojeille. - piirikaavioiden laatiminen yhteistyössä laitetoimittajan kanssa.

28 23 - johtoteiden hankinta ja asennus. - johdotuskaavioiden täydentäminen jakokeskuksiin riviliitintunnuksin. - hankkii, asentaa ja kytkee pää-, nousu- ja ryhmäkeskuksiin asennettavat LVI-laitteiden tarvitsemat sulakelähdöt, kontaktorit ja lämpöreleet, apureleet, ohjauskytkimet ja käyttötilanteet osoittamat merkkilamput. Laitteet asennetaan keskuksiin selkeästi kojeistoittain ryhmiteltynä. - automaatti-, kauko- ja pakko-ohjatuille kojeille asennetaan ryhmäkeskuksiin käyttökytkimet, joissa on asennot kutakin käyttötilannetta varten. - merkitsee asentamansa kaapelit, johtimet, riviliittimet, kojeet, kytkimet ja merkkilamput niistä johdotus- ja kytkenkäkaavioissa käytetyin tunnuksin. Kytkimien ja merkkilamppujen merkintöjen tulee olla yhdenmukaiset LVI-piirustuksissa käytettyjen merkintöjen kanssa. - hankkii, asentaa ja kytkee paikalliset huoltokytkimet LVI-kojeille, sekä hankkii, asentaa ja kytkee paikallisohjauskytkimet merkkivaloineen huonetiloissa. - valvoo, että sähkötilojen ilmanvaihtoaukot asennetaan siten, että ne eivät ole kojeistojen tiellä sekä että niissä on asianmukaiset ja sähköturvallisuusmääräykset täyttävät suojasäleiköt. - sopii LVI-urakoitsijoiden kanssa sähköisten tuntoelimien ja keskusten paikoista sekä yhteisestä merkitsemistavasta kojeluettelon mukaisesti. - suorittaa LVI-laitteiden moottorikojeiden lämpöreleiden säätö- ja asennusarvojen kokeilun sekä toiminta-arvojen ja -aikojen mittauksen. Säätö- ja asetusarvot sekä mittaustulokset taulukoidaan ja taulukot varmennetaan urakoitsijan ja rakennuttajan edustajien allekirjoituksella. - osallistuuu LVI-, säätö- ja valvontalaiteurakoiden tarkastuksiin silloin, kun tarkastuksen kohteina ovat laitteiden toimintakokeet, kaukoohjauksineen, säätölaitteiden tai hälytyksien kokeilu tai näiden urakoiden vastaanotto. - täydentää konekortit sähköurakkaan sisältyvien kaapeleiden, releiden ja kelakytkimien osalta. - asentaa sekä merkitsee kaikki säätö-, ohjaus- ja valvontajohdot. - tekee urakkarajakaaviossa määritellyt työt.

29 24 Säätölaiteurakan (rakennusautomaatiourakka) säätölaitetöistä: Sähköurakoitsija - hankkii ja asentaa kaikki säätö- ja valvontalaitteiden vaatimat johdot - asentaa ryhmä- ja ohjausjohdot kojeille ja kojeiden välille, kuorii johtojen päät ja asentaa johdot kojeiden holkkitiivisteiden läpi. Välirasiat kytketään valmiiksi samoin 220 V ryhmäjohdot. - merkitsee asentamansa kaapelit ja johtimet sähkötyöselityksen mukaisesti - varaa tarpeelliset apukoskettimet valvontalaitteita varten (kts. piirikaaviot) - asentaa ja kytkee syöttökaapelin. - sähköurakoitsijalle kuuluu lämpöreleiden asettelu, laukaisuaikojen mittaus, asettelu- ja mittausarvojen dokumentointi ja hyväksyminen. - kaapeloi hälytys- ja mittausosien välit. - asentaa erottimien hälytyslaitteet (hälytyslaitteet toimittaa PU). - hankkii, asentaa ja kytkee ohjaus- ja viestikaapelit ryhmäkeskuksien ja valvonta-alakeskuksen välille sekä ryhmäkeskuksien ja säätölaitteiden välille - hankkii, asentaa ja kytkee kaikki suoraan ryhmäkeskuksilta lähtevät termostaattien, pressostaattien ymv. vahvavirtajohdot Maalaustöistä: Sähköurakoitsija - toimittaa sähköurakkaan sisältyvät kojeet ja laitteet mukaan luettuna valaisinkiskot ja kaapelihyllyt tarvikkeineen valmiiksimaalattuna, mikäli niiden materiaali vaatii maalauskäsittelyn - toimittaa sähköurakkaan sisältyvät suojaputket suojamaalattuina niissä kohdin, missä niiden asennuspaikka maalataan
