SUUNNITTELUOHJE ENSTO SMART BASIC Ohjauslaite ESMART102

Koko: px
Aloita esitys sivulta:

Download "SUUNNITTELUOHJE ENSTO SMART BASIC Ohjauslaite ESMART102"

Transkriptio

1 SUUNNITTELUOHJE ENSTO SMART BASIC Ohjauslaite ESMART102

2 Ensto Smart Basic suunnitteluohje 02/2005 Lisätietoja Ensto Smart järjestelmistä Ensto Electric Oy PL PORVOO puh mail: Kehitämme tuotteitamme jatkuvasti ja pidätämme tästä syystä itsellämme oikeuden tehdä muutoksia ja parannuksia itse tuotteisiin, niiden toimintaan sekä ohjeisiin ilman ennakkoilmoitusta. Emme vastaa tässä ohjeessa mahdollisesti olevista virheistä tai niiden mahdollisesti aiheuttamista välillisistä tai välittömistä vahingoista. Ohjeiden viimeisimmät versiot sekä muu Ensto Smart järjestelmän suunnitteluun, asennukseen ja käyttöön liittyvä aineisto löytyy www -sivuiltamme. 2

3 SISÄLLYSLUETTELO 1. YLEISKUVAUS Järjestelmän käyttötarkoitus Ensto Smart -ratkaisut Toimintaperiaate Tilanneohjaus Tilanteet Hälytykset Tilatiedot Ohjaukset Etävalvonta ja -ohjaus Järjestelmän osat Ohjauslaite ESMART Ulkosensori ESMART GSM modeemi ESMART952 (lisävaruste) Teholähde ja akkulaturi ESMART202 (lisävaruste) Varakäyntiakut (lisävaruste) Ryhmäkeskus SUUNNITTELUN PERUSTIEDOT Ensto Smart Basic Ohjauslaite ESMART Ulkosensori ESMART Johdotus LAITEOHJAUSTEN SUUNNITTELU Lämpötilan pudotus Ulkovalaistus TURVA- JA VALVONTAJÄRJESTELMIEN SUUNNITTELU Sisä- ja ulkolämpötila Palovaroittimet Murtoilmaisimet LIITTEET: Liite 1 Ensto Smart versioiden tekniset ominaisuudet Liite 2 Ensto Smart versioiden oletustoiminnat Liite 3 Tekniset tiedot Liite 4 Ensto Smart Basic version tilatietojen ja ohjausreleiden oletusarvot Liite 5 Ensto Smart järjestelmien varatut tilanteet 3

4 1. YLEISKUVAUS 1.1. Järjestelmän käyttötarkoitus Ensto Smart ohjausjärjestelmät on tarkoitettu pientalojen ja vapaa-ajan asuntojen sähköjärjestelmien ohjaukseen. Niillä voidaan sekä paikallisesti että GSM -puhelimella valvoa kiinteistöä ja ohjata erilaisia toimintoja, kuten lämmitystä, valaistusta ja ilmanvaihtoa. Ensto Smart hälyttää paikallisesti ja lähettää tekstiviesti-ilmoituksen määritellyissä hälytystilanteissa. Ensto Smart järjestelmä on vakuutusyhtiöiden hyväksymä C-luokan rikosilmoitinkeskus. Ensto Smart järjestelmät ovat kokonaisratkaisuja, joissa yhdistyvät useat eri valvonta-, ohjaus- ja säätötarpeet kokonaisuudeksi Ensto Smart -ratkaisut Ensto Smart järjestelmästä on suunnittelun ja käyttöönoton helpottamiseksi muodostettu kuusi valmista ratkaisua: BASIC ratkaisu tarjoaa etäyhteyden sekä tärkeimmät ohjaus- ja hälytystoiminnot. Ratkaisu sopii hyvin vapaa-ajan asuntoihin. MEDIUM S -ratkaisu sopii erityisesti saneerauskohteisiin, mutta myös uusiin vapaa-ajan asuntoihin sekä omakotitaloihin, joihin halutaan perustarpeet kattava ohjausjärjestelmä. HIGH -ratkaisu soveltuu erityisesti uudistaloihin ja hyvin varusteltuihin vapaa-ajan asuntoihin. Ratkaisu tarjoaa kattavat turvatoiminnot. HIGH versiossa on valmiiksi johdotettu ryhmä- ja ohjauskeskus. HIGH S ratkaisussa on ohjauskeskus ilman ryhmäkeskusta. SUPERIOR ratkaisu tarjoaa valaistuksen, lämmityksen ja muiden laitteiden ohjausten lisäksi kattavat turvatoiminnot. Ratkaisu sopii hyvin uusiin sähkölämmitettyihin omakotitaloihin, joissa tarvitaan monipuolista ohjausratkaisua. SUPERIOR versiossa on valmiiksi johdotettu ryhmä- ja ohjauskeskus. SUPERIOR S ratkaisussa on ohjauskeskus ilman ryhmäkeskusta. Jokaisessa versiossa on valmiit oletustoiminnat sisääntuloille ja relelähdöille. Oletusasetteluja ja -toimintoja voidaan muuttaa ja vaihtaa. Tämä suunnitteluohje käsittelee oletusasettelun mukaisen kokonaisuuden suunnittelua ja toteutusta. Kohteeseen parhaiten sopivan version valintaa auttaa taulukot sekä liitteen 1 ominaisuustaulukko. BASIC ratkaisu koostuu ESMART102 ohjauslaitteesta ja ulkosensorista, jotka sisältyvät myös muihin versioihin. Ulkosensori toimitetaan yhdessä ohjauslaitteen kanssa. MEDIUM S, HIGH S ja SUPERIOR S versioissa on lisäksi ohjauskeskus, jossa on GSM modeemi, teholähde ja akkulaturi, varakäyntiakut sekä yksi tai useampi releyksikkö. HIGH ja SUPERIOR -versioissa on lisäksi ryhmäkeskus. Keskuksen sisäinen johdotus on soveltuvin osin tehty valmiiksi. Ensto Smart ohjausjärjestelmä koostuu laitteista sekä ohjelmoiduista toiminnoista, jotka on tallennettu järjestelmän muistiin. Lisäksi suunnittelussa on huomioitava, että kokonaisjärjestelmään kuuluu kohteen sähkönjakelujärjestelmä ja sähkökeskus. 4

5 Taulukko 1-1 Ensto Smart Basic ratkaisu. Basic Ohjauslaite ja ulkosensori ESMART102 - Ohjausreleet 2 - Kosketinsisääntulot 2 - ESMART202 teholähde/akkulaturi Lisävaruste - Varakäyntiakut Lisävaruste - GSM-modeemi Lisävaruste Taulukko 1-2 Ohjauskeskuksella varustetut Ensto Smart ratkaisut. Medium S High S Superior S Ohjauslaite ja ulkosensori ESMART102 ESMART102 ESMART102 Ohjauskeskus: ESMART302.1 ESMART302.2 ESMART E401 releyksiköt E402 releyksiköt ESMART202 teholähde/akkulaturi On On ON - Varakäyntiakut 1 7 Ah 2 7 Ah 2 7 Ah - GSM-modeemi On On On Taulukko 1-3 Ryhmäkeskuksella varustetut Ensto Smart ratkaisut. High Superior Ohjauslaite ja ulkosensori ESMART102 ESMART102 Ryhmäkeskus: ESSV185.39E/2 ESSV185.45E/4 - E401 releyksiköt E402 releyksiköt ESMART202 teholähde/akkulaturi On On - Varakäyntiakut 2 7 Ah 2 7 Ah - GSM-modeemi On On - Johdonsuojat 6A / 10 A / 16 A 3 / 20 / 16 4 / 25 / 16 - Varatilamodulit Toimintaperiaate Tilanneohjaus Ensto Smart järjestelmän toiminta perustuu tilanneohjaukseen. Laitteita ei ohjata suoraan vaan jokaisen ohjausreleen asetuksiin tallennetaan mitä sen pitää missäkin tilanteessa tehdä. Tilanteita voivat aiheuttaa: tilatiedot (kosketintieto, impulssitieto tai mittauksen hälytysrajan ylittyminen) aikaohjaukset (ajastetut tilanteet) käyttäjä ESMART102 ohjauslaitteella tai tekstiviesteillä 5

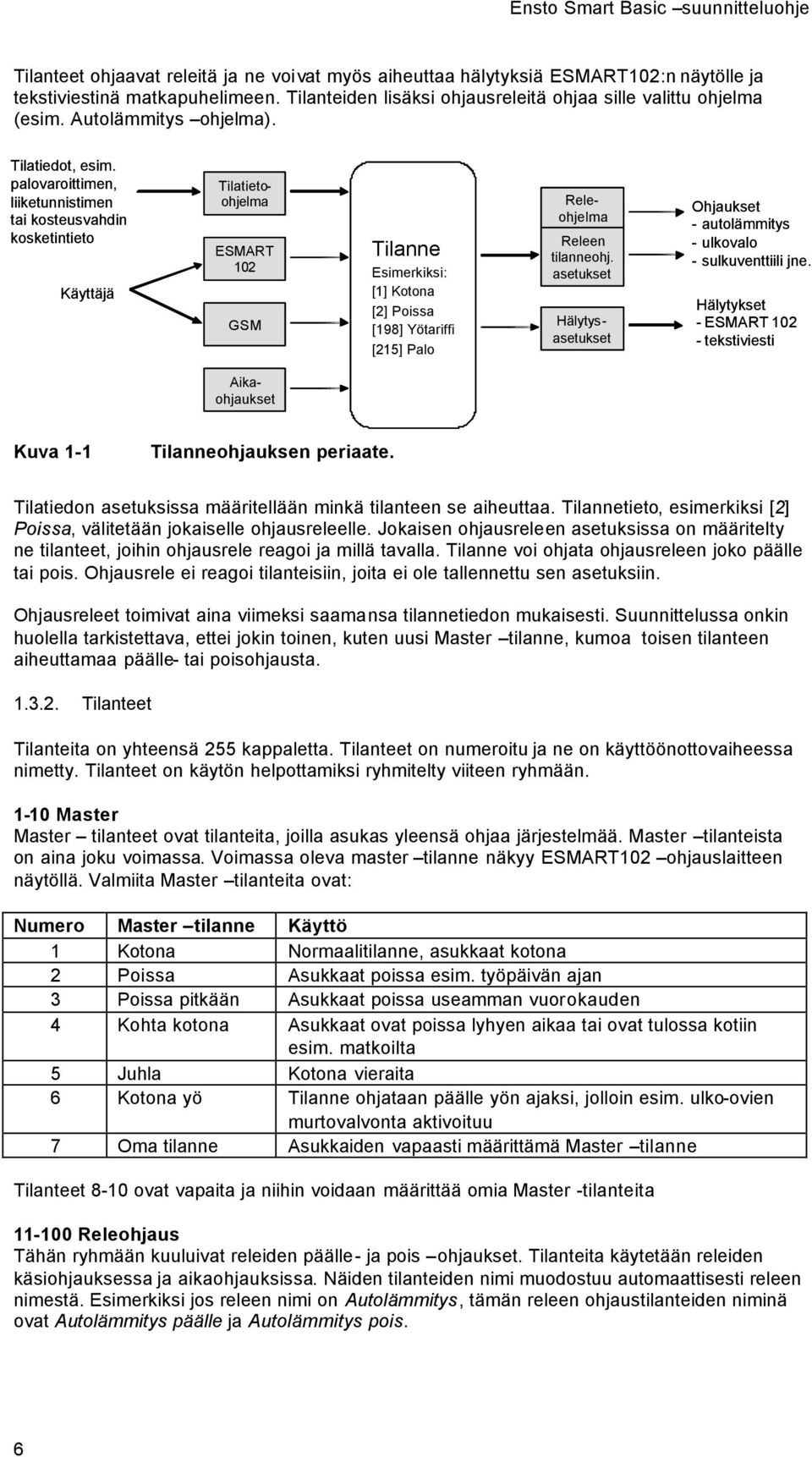

6 Tilanteet ohjaavat releitä ja ne voivat myös aiheuttaa hälytyksiä ESMART102:n näytölle ja tekstiviestinä matkapuhelimeen. Tilanteiden lisäksi ohjausreleitä ohjaa sille valittu ohjelma (esim. Autolämmitys ohjelma). Tilatiedot, esim. palovaroittimen, liiketunnistimen tai kosteusvahdin kosketintieto Käyttäjä Tilanne Esimerkiksi: [1] Kotona [2] Poissa [198] Yötariffi [215] Palo Tilatietoohjelma ESMART 102 GSM Releohjelma Releen tilanneohj. asetukset Hälytysasetukset Ohjaukset - autolämmitys - ulkovalo - sulkuventtiili jne. Hälytykset - ESMART tekstiviesti Aikaohjaukset Kuva 1-1 Tilanneohjauksen periaate. Tilatiedon asetuksissa määritellään minkä tilanteen se aiheuttaa. Tilannetieto, esimerkiksi [2] Poissa, välitetään jokaiselle ohjausreleelle. Jokaisen ohjausreleen asetuksissa on määritelty ne tilanteet, joihin ohjausrele reagoi ja millä tavalla. Tilanne voi ohjata ohjausreleen joko päälle tai pois. Ohjausrele ei reagoi tilanteisiin, joita ei ole tallennettu sen asetuksiin. Ohjausreleet toimivat aina viimeksi saamansa tilannetiedon mukaisesti. Suunnittelussa onkin huolella tarkistettava, ettei jokin toinen, kuten uusi Master tilanne, kumoa toisen tilanteen aiheuttamaa päälle- tai poisohjausta Tilanteet Tilanteita on yhteensä 255 kappaletta. Tilanteet on numeroitu ja ne on käyttöönottovaiheessa nimetty. Tilanteet on käytön helpottamiksi ryhmitelty viiteen ryhmään Master Master tilanteet ovat tilanteita, joilla asukas yleensä ohjaa järjestelmää. Master tilanteista on aina joku voimassa. Voimassa oleva master tilanne näkyy ESMART102 ohjauslaitteen näytöllä. Valmiita Master tilanteita ovat: Numero Master tilanne Käyttö 1 Kotona Normaalitilanne, asukkaat kotona 2 Poissa Asukkaat poissa esim. työpäivän ajan 3 Poissa pitkään Asukkaat poissa useamman vuorokauden 4 Kohta kotona Asukkaat ovat poissa lyhyen aikaa tai ovat tulossa kotiin esim. matkoilta 5 Juhla Kotona vieraita 6 Kotona yö Tilanne ohjataan päälle yön ajaksi, jolloin esim. ulko-ovien murtovalvonta aktivoituu 7 Oma tilanne Asukkaiden vapaasti määrittämä Master tilanne Tilanteet 8-10 ovat vapaita ja niihin voidaan määrittää omia Master -tilanteita Releohjaus Tähän ryhmään kuuluivat releiden päälle- ja pois ohjaukset. Tilanteita käytetään releiden käsiohjauksessa ja aikaohjauksissa. Näiden tilanteiden nimi muodostuu automaattisesti releen nimestä. Esimerkiksi jos releen nimi on Autolämmitys, tämän releen ohjaustilanteiden niminä ovat Autolämmitys päälle ja Autolämmitys pois. 6

7 Tilatieto Tähän ryhmään kuuluvat kosketin- ja impulssisisääntulojen aiheuttamat tilanteet. Valmiita tilanteita ovat esimerkiksi liiketunnistimen kosketintiedon aiheuttamat tilanteet [195] Liikettä ja [196] Ei liikettä, joita käytetään ulkovalaistuksen ohjauksessa Hälytys Tässä ryhmässä ovat tilanteet, joista tehdään hälytys. Valmiita tilanteita ovat esimerkiksi palovaroittimien kosketintiedon aiheuttamat tilanteet [215] Palo ja [216] Palo pois. Palo tilanteen hälytysasetuksissa on määritelty, että tässä tilanteessa tehdään hälytys sekä ESMART102-ohjauslaitteen näytölle että tekstiviestinä Kuittaus Tähän ryhmään kuuluvat tilanteet, joilla kuitataan hälytykset. Valmiita tilanteita ovat [251] Kuittaus ja [255] Ulkoinen kuittaus Hälytykset Jokainen tilanne voi aiheuttaa hälytyksen ohjauslaitteen näytölle tai tekstiviestinä riippuen tilanteen hälytysasetuksista. Käytön helpottamiseksi hälytyksen aiheuttavat tilanteet on ryhmitelty tilannenumeroille Tilanne aiheuttaa hälytyksen ESMART 102 ohjauslaitteen näytölle, jos tilanteelle on kirjoitettu hälytysviesti. Samalla näyttö vilkkuu ja ohjauslaitteen summeri hälyttää 30 s ajan (oletusarvo). Tilanne aiheuttaa näyttöön tulevan hälytyksen lisäksi tekstiviestihälytyksen, jos o voimassa on Lähetysehtojen mukainen Master tilanne o hälytykselle on kirjoitettu hälytysviesti o hälytykselle on määritetty numero, johon hälytys lähetetään Ilmaisimen toiminta ei siis suoraan aiheuta hälytystä, vaan hälytyksen antaa ilmaisimen toiminnan aiheuttama tilanne. Valmiissa oletusasetuksissa on annettuna myös hälytysasetuksia, mutta jokaisessa asennuksessa joudutaan vähintään antamaan puhelinnumerot, joihin hälytys välitetään Tilatiedot Releyksiköihin kytkettävät sisääntulot (ilmaisimien kosketintiedot yms.) antavat erilaisia tilatietoja. Tilatietojen nimeämistä ja oletustilannetta varten on olemassa valmiita tilatietoohjelmia, joita voidaan tarvittaessa muuttaa, lisätä tai poistaa. Tilatiedot ja niihin liitetyt sisääntulot on dokumentoitava huolella asennusvaiheessa ja muutostöiden yhteydessä, jotta tilatieto aiheuttaa sille tarkoitetun tilanteen. Suunnittelussa ja asennuksessa on huolehdittava, että fyysinen ja looginen kytkentä sopivat keskenään. Kaikkien tilatietojen tarkempi kuvaus löytyy Ensto Smart Käyttöohjeesta. 7

8 Taulukko 1-4 Ensto Smart järjestelmän vaihtoehtoiset tilatiedot Ohjelman nimi Tariffitieto Alijännite Sähkökatko Poissa painike Poissa kytkin Poissa pitkään painike Poissa pitkään kytkin Läsnäolo ulkona IV tehostus Murto Viivästetty murto Kuorisuoja Ilmaisin sab Keskus sab Palo Palo 2 Kosteusvahti Vikavirta Hälytys 1 Hälytys 2 Kuvaus Tariffitieto sähkömittarilta ESMART202 teholähteeltä saatava tieto akkujen jännitetason laskusta sähkökatkon aikana ESMART202 teholähteeltä saatava tieto sähkökatkosta Painikkeen painallus aiheuttaa Poissa tilanteen Kytkin vuorottelee Kotona- ja Poissa tilanteiden välillä Painikkeen painallus aiheuttaa Poissa pitkään tilanteen Kytkin vuorottelee Kotona- ja Poissa pitkään tilanteiden välillä Läsnäolotieto pihalla olevasta liiketunnistimesta Ilmanvaihdon tehostuspainike Murtoilmaisin silmukka Viivästetty murtosilmukka Murtosilmukka ovien magneettikytkimille ja lasirikkoilmaisimille Murtoilmaisimien sabotaasisilmukka Ohjauskeskuksen sabotaasisilmukka Kosketintieto palovaroittimilta Kosketintieto palovaroittimilta Kosketintieto kosteusvahdilta Kosketintieto vikavirtasuojakytkimen toiminnasta Yleinen hälytyskosketin Yleinen hälytyskosketin Hälytys 3 Yleinen hälytyskosketin 0 10 V (1) 0 10 V mittausviesti mittalähettimeltä Sähkömittari (2) Vesimittari (2) Sähkömittarin pulssien luenta kulutusseurantaa varten Vesimittarin pulssien luenta kulutusseurantaa varten (1) 0-10 V mittaukset voidaan ottaa käyttöön vain releyksikössä E401 (2) Järjestelmässä voi olla vain yksi sähkömittari ja yksi vesimittari käytössä. Pulssisisääntulot ovat käytettävissä vain E401 ja E402 releyksiköissä Ohjaukset Järjestelmässä on valmiina ohjelmia, joilla ohjataan ohjausreleitä. Ohjausreleitä ohjataan myös tilanteilla. Ohjausreleillä ei ohjata suoraan laitteita tai muita kuormituksia, koska niiden virtakestoisuus on pieni. Poikkeuksena on vain hyvin pienitehoiset ohjaus- ja merkinantopiirit. Ensto Smart - versioissa, joissa on myös ryhmäkeskus (HIGH ja SUPERIOR), on valmiina oletusasetusten edellyttämät kontaktorit ja releet päävirtapiireissä. 8

9 Taulukko 1-5 Ensto Smart järjestelmän vaihtoehtoiset ohjausreleiden ohjelmat Ohjelman nimi Autolämmitys (1) LV-varaaja Päälle-Pois Kuitattava ohjaus Ulkovalo Ulkovalo 2 Numerovalo IV minimi (1) IV normaali (1) IV tehostus (1) Sulkuventtiili Häl.jäl.anto Sireeni Poissa-ohj. Kuvaus Autolämmityspistorasioiden ohjaus Lämminvesivaraajan ohjaus Yleinen päälle-pois ohjaus Kuitattava ohjaus toimii kuten Päälle-Pois ohjaus, mutta ohjaus pysyy päällä vain 12 h (oletus), ellei tämän ajan kuluessa olla siirrytty Kotona tilanteeseen. Ulkovalojen ohjaus valoisuuden mukaan. Yökatkon aikana valoja ohjataan liiketunnistimella. Ulkovalojen ohjaus valoisuuden mukaan. Valot sammutetaan yökatkon ajaksi. Talon numerovalon ohjaus valoisuuden mukaan. Ilmanvaihdon ohjaus miniminopeudelle Ilmanvaihdon ohjaus normaalinopeudelle Ilmanvaihdon ohjaus tehostusnopeudelle Vesiventtiilin ohjaus Hälytystiedon jälleenanto esim. robottipuhelimelle Hälytyssireenin ohjaus Pistorasioiden ja laitteiden ohjaus jännitteettömäksi Poissa tilanteessa Poissa pit-ohj Sis. termostaatti Pistorasioiden ja laitteiden ohjaus jännitteettömäksi Poissa pitkään -tilanteessa Termostaatti ohjelma, jokaa säätää lämmitystä ESMART102 ohjauslaitteen mittaaman lämpötilan mukaan Smart-lämmitys (2) Termostaattien asetusarvojen muutos ohjaus Smart viesteillä. Varaava lämm. Sulanapito Varaavan lämmityksen ohjaus ulkolämpötilan mukaan Sulanapitolämmityksen ohjaus Lämp. pudotus Valo (3) Lämpötilan pudotuksen ohjaus Sisävalaistuksen tilanneohjaus (1) Järjestelmässä voi olla vain yksi ohjelma kerrallaan käytössä (2) Ohjelmaa käytetään vain Smart yhteensopivien termostaattien kanssa (esim. ECO16FR) ja ohjelma voidaan ottaa käyttöön vain releyksiköille E401 ja E402. (3) Valo ohjelma on käytettävissä vain E402 -releyksikössä, joka on otettu käyttöön Valaistusyksikkö -toimintamuodossa Eri Ensto Smart -versioissa releille on määritelty oletustoiminta ja asennettu sen mukainen ohjelma ja tilanneohjaus. Kaikki ohjelmat eivät siis ole kaikissa oletuskytkennöissä käytössä, mutta ne voidaan halutessa ottaa käyttöön. Jokaisen releen ohjelmaa voidaan muuttaa tai vaihtaa toiseksi ohjelmaksi. Muutoksia tehtäessä on kuitenkin aina tarkistettava myös ohjausreleen ohjaaman päävirtapiirin laitteet ja toiminta. Jokaiseen ohjaukseen liittyy siis sekä loogisia kytkentöjä että fyysisiä laiteita ja kytkentöjä, joiden tulee sopia yhteen. Kaikkien ohjelmien tarkempi kuvaus löytyy Ensto Smart Käyttöohjeesta. 9

10 Etävalvonta ja -ohjaus Etäohjaus- ja hälytysyhteys muodostetaan matkapuhelinverkon (GSM) välityksellä tekstiviesteillä. Yhteyden muodostumiseen vaikuttavat modeemin asetukset, antennin sijainti ja verkon toiminta. Tekstiviestin kulku voi matkapuhelinverkon kuormitustilanteesta viivästyä tai estyä. Tämän vuoksi tärkeimpiä ohjauksia tai hälytyksiä ei saa jättää yksin gsm-yhteyden varaan Järjestelmän osat Ohjauslaite ESMART102 ESMART 102 -ohjauslaite toimii paikallisena käyttöliittymänä. Sen muistiin tallennetaan kohteen ohjaustiedot. Lisäksi se mittaa sisälämpötilaa, toimii järjestelmän kellona, antaa paikallisen hälytyksen ja välittää hälytykset GSM -modeemille. Ohjauslaitteen näyttö voidaan lukita, jolloin Master tilannetta pääsee vaihtamaan ja asetuksia muuttamaan vain antamalla tunnusluvun, eli ESMART102 toimii samalla murtohälytysjärjestelmän koodilukkona. Ohjauslaitteessa on 2 ohjausrelettä ja 2 sisääntuloa, jotka ovat oletuksena käytössä ainoastaan BASIC versiossa. Tekniset tiedot ovat liitteessä Ulkosensori ESMART602 Ulkosensori mittaa ulkolämpötilaa sekä valoisuutta. Mittausarvojen perusteella ohjataan mm. lämmitystä ja ulkovalaistusta. Ulkosensori kytketään ESMART102 ohjauslaitteeseen. Ulkosensori toimitetaan yhdessä ohjauslaitteen kanssa. Tekniset tiedot ovat liitteessä GSM modeemi ESMART952 (lisävaruste) GSM-modeemi lähettää hälytysviestit ja vastaanottaa ohjauskomennot tekstiviesteinä. BASIC - versioon modeemin saa lisävarusteena ja se tulee sijoittaa koteloon tai muuhun suojattuun tilaan Teholähde ja akkulaturi ESMART202 (lisävaruste) ESMART202 on yhdistetty teholähde ja akkulaturi. Se on valmiiksi asennettu ohjauskeskukseen. Teholähteestä saadaan ohjausjärjestelmän tarvitsema V tasajännite. Sitä voidaan käyttää myös valvonta- ja hälytysilmaisimien jännitelähteenä Varakäyntiakut (lisävaruste) Ohjauskeskukseen on asennettu valmiiksi versiosta riippuen yksi tai kaksi 7 Ah:n varakäyntiakkua, jotka pitävät järjestelmän toiminnassa sähkökatkojen aikana Ryhmäkeskus Ohjausjärjestelmä liittyy aina jossain muodossa kohteen sähköverkkoon. Ohjausreleet ohjaavat päävirtapiirien kontaktoreita ja releitä. Tämän vuoksi on jokaisen ohjauksen yhteydessä suunniteltava myös päävirtapiirit. Versioiden oletustoimintojen edellyttämät kytkennät ovat valmiina silloin, kun versiossa on myös ryhmäkeskus (ESSV185.39E/2, ESSV185.45E/4). 10

11 2. SUUNNITTELUN PERUSTIEDOT 2.1. Ensto Smart Basic Ensto Smart Basic koostuu: - ESMART102 ohjauslaitteesta - ESMART602 ulkosensorista, joka toimitetaan ohjauslaitteen mukana Järjestelmään voidaan lisävarusteena hankkia GSM-modeemi (ESMART952), varakäyntiakku sekä ESMART202 teholähde/akkulaturi. Ensto Smart toimii ilman modeemia, mutta silloin voidaan tehdä vain paikallisia hälytyksiä, ja laitetta ei voida ohjata tekstiviesteillä. Varakäyntiakuilla varmistetaan ESMART102:n toiminta sähkökatkojen aikana. Oletuksena ESMART102:n ohjausreleillä ohjataan lämpötilan pudotusta sekä ulkovaloja ESMART602:n mittaaman valoisuustiedon mukaan. ESMART102:n sisääntuloilla huolehditaan oletuksena palo- ja murtovalvonnasta. ESMART602 ulkosensorilla mitataan ulkoilman lämpötilaa ja ESMART102:n sisäisellä anturilla huoneilman lämpötilaa Ohjauslaite ESMART102 ESMART102 ohjauslaitteessa on kaksi kosketinsisääntuloa ja kaksi ohjausrelettä. Ohjauslaite sijoitetaan lukukorkeudelle kuivaan, pölyttömään ja lämpimään tilaan siten, että sen oman sisäänrakennettu anturi mittaa haluttua sisälämpötilaa. Ohjausyksikkö ESMART102 on pinta-asennettava. Kaikki kaapeleiden läpivientiaihiot ovat keskellä, kotelon alareunassa. Kotelon pohjassa on lisäksi avattava aihio, jonka kautta uppoasennetut kaapelit voidaan tuoda sisään. Johdotuksen helpottamiseksi ohjausyksikön alle asennetaan kaksoiskojerasia Ulkosensori ESMART602 ESMART602 -ulkosensori mittaa ulkolämpötilaa ja valoisuutta. Se on rakennettu AP9 -pintaasennusrasiaan. Sensori asennetaan ulkoseinälle varjoisaan paikkaan, esimerkiksi pohjoisseinälle tai räystään varjoon. Ulkosensori toimitetaan yhdessä ohjauslaitteen kanssa 2.4. Johdotus Järjestelmän ohjausyksikön ja ulkosensorin johdotus tehdään kuvan 2-1 mukaisesti: käyttöjännite ESMART 102:lle MMJ2 1,5 tai KLM 2 0,8 modeemikaapeli RS232 (ESMART952 modeemip ) ulkosensorin johdotus esim. NOMAK 2 2 0,5 (johtimen halkaisija maks. d=0,8 mm) Mikäli käytetään modeemia, ESMART102 -ohjausyksikön ja modeemin välille tulee asentaa vähintään 2 kappaletta JM 25 putkitus tai vastaava johdotustila, joihin voidaan asentaa RJ45 liittimellä varustettu johto sekä ohjauslaitteen käyttöjännitteen vaatima johdotus. Lisävarusteena saatavan ESMART952 modeemipakettiin kuuluvan modeemikaapelin pituus on 5 metriä. Modeemin antenni sijoitetaan huomaamattomaan paikkaan. Antennin johto suositellaan asennettavaksi uppoon tai se suojataan, sillä antennijohdon katkaiseminen estää tekstiviestihälytysten lähettämisen. Ulkosensorin kaapeloinnin suojavaippa kannattaa maadoittaa, ts. kytkeä ESMART 102:n G- liittimeen, häiriöiden välttämiseksi. 11

12 Kuva 2-1 Ohjauslaitteen johdotus 12

13 3. LAITEOHJAUSTEN SUUNNITTELU Kappaleessa kuvataan Ensto Smart Basic version ohjausreleiden oletustoimintojen suunnittelu. Muiden laiteohjausten suunnittelua on käsitelty Ensto Smart Medium, High ja Superior versioiden suunnitteluohjeessa Lämpötilan pudotus Lämpötilan pud ohjelma ohjaa perinteistä lämpötilan pudotusta sähkölämmittimissä ja perinteisissä termostaateissa kytkemällä 230 V ohjausjännitteen termostaatin pudotusliittimeen. Lämpötilan pudotus on päällä niin kauan kuin ohjausjännite on päällä. Lämpötilan pudotusta ohjataan Master tilanteiden mukaan. Pudotuksen suuruus määräytyy termostaatit tyypin mukaan. Osassa lämmittimistä, kuten TUPA -lämmittimet, on säädettävä (2 20 ºC) pudotus ja osassa, kuten OPERA lämmittimet, kiinteä (5 ºC). ECO16FRtermostaateissa on säädettävä lämpötilan pudotus (-15 0) tai korotus (0 +5 C). Lämpötilan pud -ohjelma on oletuksena ESMART102:n ohjausreleellä R1. Lämpötilan pudotuksen toiminta määritetään jokaiselle Master tilanteelle. Kuva 3-1 Lämpötilan pudotuksen periaate kytkentä. HUOM! ESMART102 ohjauslaitteen ohjausreleille R1 ja R2 ei voida ottaa käyttöön Smartlämmitys-ohjelmaa, jolla ECO16FR termostaatteja ohjataan Smart viesteillä. ECO16FRtermostaattien lämpötilan pudotusta / korotusta voidaan sen sijaan käyttää. 13

14 3.2. Ulkovalaistus Ulkovalovalaistuksen ohjelmat saavat valoisuustietonsa ESMART602 -ulkosensorilta. Valot syttyvät ja sammuvat valoisuuden mukaan. Ohjelmille voidaan määrittää yökatkon ajankohta, jonka aikana valoja voidaan ohjata läsnäolotunnistimella. Ohjausreleillä ei ohjata suoraan valoryhmiä vaan keskusosan releitä. Ulkovalo-ohjelmassa voidaan: - muuttaa syttymistasoa muuttaa välillä lx - muuttaa hystereesiä eli syttymis- ja sammumistasojen erotusta välillä 2 50 lx - asettaa yökatkon alku- ja loppuaikaa 10 minuutin portaissa - valita, käytetäänkö läsnäolotietoa yökatkon aikana. Basic versiossa ohjausreleellä R2 on valmiina Ulkovalo 2 ohjelma, joka ohjaa ulkovaloja ESMART602 ulkosensorin mittaaman valoisuuden mukaan. Yökatkon aikana valot ovat pois päältä. Ulkovalot toimivat ohjelman mukaan kaikissa Master tilanteissa. Kuva 3-2 Ulkovalojen periaatekytkentä Taulukko 3-1 Ulkovalo 2 ohjelman oletussarvot Asetus Arvo Syttymistaso 10 - Hystereesi 5 Yökatkon alku 23:00 Yökatkon loppu 05:00 Läsnäolo-ohjaus Ei käytössä 14

15 4. TURVA- JA VALVONTAJÄRJESTELMIEN SUUNNITTELU Kappaleessa kuvataan Ensto Smart Basic version tilatietojen oletustoimintojen suunnittelu. Muiden turva- ja valvontajärjestelmien suunnittelua on käsitelty Ensto Smart Medium, High ja Superior versioiden suunnitteluohjeessa Sisä- ja ulkolämpötila Ohjausyksikkö ESMART102 mittaa sisälämpötilaa asennuspaikastaan ja ulkoanturi ESMART 602 mittaa ulkolämpötilaa. ESMART602:n ulkolämpötilamittaus kytketään sisääntuloon [1-2] Sisälämpötilalle on oletusasetuksena annettu alarajahälytys, joka aiheuttaa paikallisen hälytyksen lisäksi tekstiviestihälytyksen (jos modeemi on käytössä). Taulukko 4-1 Sisälämpötila- ja Ulkolämpötila oletusasetukset ja tilanteisiin liittyvät hälytysasetukset [T1] Sisä - lämpötila Asetus Käytössä Tilanne Hälytys- viesti Alaraja +5 C Kyllä [223] Sisälämp.ala Jäätymisvaara Aina Yläraja +50 C Ei [224] Sisälämp.ylä Ylilämpö - Lähetysehto [1-2] Ulkolämpötila Asetus Käytössä Tilanne Hälytys- viesti Alaraja +5 C Kyllä [225] Ulkolämp.ala - - Yläraja +50 C Ei [226] Ulkolämp.ylä - - Lähetysehto 4.2. Palovaroittimet Basic versiossa on palovalvontaan oletuksena varattu yksi sisääntulo, joihin voidaan liittää palohälytysjärjestelmän hälytyskosketin tai potentiaalivapaalla koskettimella varustetut palovaroittimet. Oletuksena avautuva piiri aiheuttaa hälytyksen. Kun käytetään sarjaankytkettäviä palovaroittimia, kaikki varoitimet hälyttävät yhdenkin varoittimen toimiessa. Palovaroittimien käyttöjännite voidaan ottaa ohjauskeskuksesta. Sarjaankytkettäviä palovaroittimia, joista saadaan kosketintieto ovat mm. ICAS IIR-R (s:nro ) ja HC-202 A (s:nro ). Palohälytystilanteessa välitetään tieto GSM puhelimeen, jos järjestelmään on liitetty modeemi. Palohälytystilanteille on valmiiksi määritelty hälytysviesti Palovaroitin toiminut. HUOM! Käyttöönoton yhteydessä on määriteltävä puhelinnumerot, johon tekstiviesti lähetetään. Suunnittelun vaiheita ovat: - suunnitellaan ilmaisimien paikat, ryhmitys ja johdotus - tarkistetaan halutut hälytysviestit 15

16 Taulukko 4-2 Palo tilatiedon oletusasetukset [IN1] Palo Viive Tilanteen nimi Hälytysviesti Lähetysehto Avautuva kosketin 0 s [215] Palo Palovaroitin toiminut Aina Sulkeutuva kosketin 0 s [216] Palo pois - - Palovaroittimet MHS 5x2x0,5 ESMART Vdc out Kuva 4-1 Palovaroittimien periaatekytkentä 4.3. Murtoilmaisimet Basic versiossa on oletuksena yksi murtoilmaisinsilmukka. Lisäksi ESMART102 ohjauslaitteessa on sisäänrakennettu sabotaasikytkin, joka aiheuttaa murtohälytyksen, jos laite avataan. Sisääntuloon liitetään sisätilojen liiketunnistimet ja muut mahdolliset murtoilmaisimet. Silmukka on oletuksena aktiivinen Poissa, Poissa pitkään ja Kohta kotona tilanteissa Kun murtoosilmukka on aktiivinen, Murtosisääntulon avautuminen aiheuttaa tilanteen [219] Murto välittömästi toimittuaan tai asetellun viiveen jälkeen. [219] Murto tilanne aiheuttaa oletuksena paikallisen hälytyksen, sekä hälytyksen tekstiviestillä, jos modeemi on käytössä. Ilmaisimina voidaan käyttää läsnäolo-, lasinrikko- ym. ilmaisimia, joissa on saatavilla potentiaalivapaa kosketintieto. Vinkki: Murtosisääntulolle voidaan määritellä aktivoitumisviive, joka toimii poistumis- että sisääntulo viiveenä. 16

17 Taulukko 4-3 Murto tilatiedon oletusasetukset [IN2] Murto Viive Tilanteen nimi Hälytysviesti Lähetysehto Avautuva kosketin 0 s [219] Murto Murtoilmaisin toiminut Aina Sulkeutuva kosketin 0 s [220] Murto pois - - Suunnittelun vaiheet ovat: - selvitään kohteen haluttu suojaustaso - sijoitetaan ilmaisimet - tarkistetaan kaikkien murtosilmukan asetteluarvot, hälytysviestit yms. - merkitään suunnitteludokumentteihin selkeästi mahdolliset muutokset asetteluarvoihin. Laite-esimerkkejä: Merkki Sähkönumero IR-ilmaisin SUPER MAX MIKRO ANTI MASK D PET D ANTI MASK Crow SRP Ovikosketin A-00 (uppo) A-09 (uppo) B-10 (pinta) Murtoilmaisimet MHS 5x2x0,5 ESMART Vdc out Kuva 4-2 Murtoilmaisimien periaatekytkentä. 17

18 18 Ensto Smart Basic suunnitteluohje

19 LIITE 1 Ensto Smart järjestelmien tekniset ominaisuudet. Tekniset ominaisuudet BASIC MEDIUM S HIGH HIGH S SUPERIOR SUPERIOR S Relelähdöt Kosketinsisääntulot V mittaussisääntulot Pulssilaskurit Ulkolämpötilan mittaus Ulkovaloisuuden mittaus Viikkokello on on on on Sisälämpötilan mittaus on on on on Sabotaasikytkin on on on on Sähkönsyöttö palovaroittimille ja liiketunnistimille - on on on GSM-modeemi lisävaruste on on on Akku lisävaruste 1 7Ah 2 7Ah 2 7Ah Teholähde/akkulaturi lisävaruste on on on 19

20 LIITE 2 Ensto Smart järjestelmien oletusarvoiset toiminnat. Oletusarvoiset toiminnot BASIC MEDIUM S HIGH HIGH S SUPERIOR SUPERIOR S Sisälämpötilan mittaus on on on on Ulkolämpötilan mittaus on on on on Ulkovaloisuuden mittaus on on on on Autolämmityksen ohjaus - on on on Ulkovalojen ohjaus Lämmön varausajan ulkolämpötilaohjaus - - on on Smart -termostaattien ohjauspiirit Murtohälytyksen silmukat Palovaroittimen silmukat Hälytyssireenin ohjaus - on on on Hälytyksen jälleenanto - - on on Liitäntä kosteusvahdille - on on on Vikavirtasuojakytkimen valvonta - - on on Vesiventtiilin ohjaus - on on on Lämpötilan pudotuksen ohjaus on on on on Vesimittarin pulssien laskenta - - on on Sähkömittarin pulssien luenta - on on on Kotona-Poissa -ohjaukset - on on on Kotona-Poissa -pitkään ohjaukset - - on on Ilmanvaihdon ohjaus Ilmanvaihdon tehostuspainike - - on on Lämminvesivaraajan ohjaus - - on on Ohjattavat sisävalaistusryhmät Sisävalaistuksen ohjauspainikkeet Sulanapitolämmityksen ohjaus on Poissa -painike - on on on Poissa pitkään -painike - - on on Tariffitieto - on on on Liitäntä ulkoliiketunnistimelle - on on on Sähkökatkon valvonta - on on on Akun jännitteen valvonta - on on on 20

21 Liite 3 TEKNISET TIEDOT Ohjauslaite ESMART102 Käyttöjännite Virrankulutus Varakäynti Mitat (L K S) Lämpötila-anturi Kosketinsisääntulot Relelähdöt Johdotus Esmart 602 ulkoanturille Modeemiliitin Väyläliittimet Asennus Kotelointiluokka Hyväksynnät Varastointilämpötila Käyttölämpötila VDC, liittimet max 2,5 mm² johtimille n. 200 ma Paristovarmennettu kellopiiri mm Sisäänrakennettu huoneilman lämpötilan mittaus - 2 kpl - liittimet 0,5 mm² -johtimille (halkaisija 0,8 mm) - 2 kpl - kuormitettavuus (230 V): o 10 A resistiivisellä kuormalla o 5 A hehkulamppukuormalla o 2 A loistelamppukuormalla - liittimet max 2,5 mm² -johtimille 4 0,5 mm² (johtimen maksimi halkaisija 0,8 mm) RJ45 liitin max 2,5 mm² -johtimille Pinta-asennus IP20 FI C C ESMART602 -ulkosensori Mitat (L K S) Lämpötila-anturi Valoisuuden mittaus Johdotus Esmart 102 ohjauslaitteelle Asennus Kotelointiluokka Hyväksynnät Käyttölämpötila mm PT-1000 vastus LDR vastus 4 0,5 mm² (johtimen halkaisija 0,8 mm) Pinta-asennus IP54 FI C 21

22 Teholähde ESMART202 (lisävaruste) Syöttöjännite Nimellisarvot Ulostulojännitteen säätöalue Max. Syöttöteho Sulake Mitat (L K S) Kotelointiluokka Hyväksynnät Varastointilämpötila Käyttölämpötila VAC, 50/60Hz 13,8 VDC / 4,4 A VDC 60 W 7,5 A mm (ilman kiinnikkeitä ja irrotettavia liittimiä) IP00, suojausluokka I FI C C Varakäyntiakut (lisävaruste) Tyyppi YUASA NP 7-12 Nimellisjännite 12 VDC Kapasiteetti 7 Ah Mitat (L K S) ,5 65 mm Paino 2,65 kg Käyttöikäodotus 3-5 vuotta 22

23 LIITE 4 Ensto Smart Basic version tilatietojen ja ohjausreleiden oletusarvot Tilatiedot Tunnus Toiminta / nimi Tyyppi Hälytys Hälytysraja Käytössä Tilanne Hälytysviesti Lähetysehto T1 Sisälämpötila Lämpötila Alaraja +5 C Kyllä [219] Sisälämp.ala Jäätymisvaara Aina Yläraja +50 C Ei [220] Sisälämp.ylä Ylilämpö Ulkolämpötila Lämpötila Alaraja +5 C Kyllä [221] Ulkolämp.ala - - Yläraja +50 C Ei [222] Ulkolämp.ylä Valoisuus Valoisuus Tunnus Toiminta / nimi Tyyppi Kosketintieto Viive Tilanne Hälytysviesti Lähetysehto IN1 Palo Kytkin Avautuva 0 s [211] Palo Palovaroitin toiminut --- Sulkeutuva 0 s [212] Palo pois IN2 Murto Kytkin Avautuva 0 s [215] Murto Murtoilmaisin toiminut Aina Sulkeutuva 0 s [216] Murto pois Ohjausreleet Tilanne Tilanneryhmä R1 Lämp. pudotus R2 Ulkovalo 2 [1] Kotona Master [2] Poissa Master [3] Poissa pitkään Master [4] Kohta kotona Master [5] Juhla Master [6] Kotona yö Master [7] Oma tilanne Master [11] Päälle Lämp.pudotus Releohjaus Päälle [12] Pois Lämp.pudotus Releohjaus Pois [13] Päälle Ulkovalo Releohjaus Päälle [14] Pois Ulkovalo Releohjaus Pois 0

24 LIITE 5 Ensto Smart järjestelmien varatut tilanteet. Tilanteiden nimeä ja hä lytysviestiä voidaan muuttaa Master -tilanteet Numero Tilanteen nimi Hälytysviesti Lähetysehto 1 Kotona Poissa Poissa pitkään Kohta kotona Juhla Kotona yö Oma tilanne Releohjaus -tilanteet Numero Tilanteen nimi Hälytysviesti Lähetysehto Päälle <releen nimi> TAI Pois <releen nimi> Tilatieto -tilanteet Numero Tilanteen nimi Hälytysviesti Lähetysehto 195 Liikettä Ei liikettä Päivätariffi Yötariffi Tehostus päällä Tehostus pois

25 Hälytys tilanteet Numero Tilanteen nimi Hälytysviesti Lähetysehto 215 Palo Palovaroitin toiminut Aina 216 Palo pois Palo 2 Palovaroitin 2 toiminut Aina 218 Palo 2 pois Murto Murtoilmaisin toiminut Aina 220 Murto pois Vesivuoto Vesivuoto. Huom! Master -tilanteen vaihtaminen saattaa avata sulkuventtiilin. Sulje venttiili tarvittessa käsiohjauksella. 222 Vesivuoto pois Aina 223 Sisälämp.ala Jäätymisvaara Aina 224 Sisälämp.ylä Ylilämpö Aina 225 Ulkolämp. ala Ulkolämp. ylä Sähkökatko Sähkökatko Aina 228 Sähköt takaisin Sähköt palanneet Aina 229 Alijännite Akun alijännitehälytys Aina 230 Alijännite poistunut VVSK auki Vikavirtasuoja lauennut Aina 232 VVSK kiinni Hälytys1 sulk Hälytys1 av Hälytys2 sulk Hälytys2 av Hälytys sulk Hälytys av Lämpötila ala Lämpötilamittauksen alarajahälytys Aina 240 Lämpötila ylä Lämpötilamittauksen ylärajahälytys Aina 241 Kosteus ala Kosteusmittauksen alarajahälytys Aina 242 Kosteus ylä Kosteusmittauksen ylärajahälytys Aina 243 CO2 ala CO2-mittauksen alarajahälytys Aina 244 CO2 ylä CO2-mittauksen ylärajahälytys Aina 245 Jännite ala Jännitemittauksen alarajahälytys Aina 246 Jännite ylä Jännitemittauksen ylärajahälytys Aina 247 %-osuus ala %-osuuden alarajahälytys Aina 248 %-osuus ylä %-osuuden ylärajahälytys Aina 249 Mittaus ala Mittauksen alarajahälytys Aina 250 Mittaus ylä Mittauksen ylärajahälytys Aina 1

26 Kuittaus -tilanteet Numero Tilanteen nimi Hälytysviesti Lähetysehto 251 Kuittaus Ulkoinen Kaikki hälytykset kuitattu Aina 2

27 3
