SUUNNITTELUOHJE ENSTO SMART SUPERIOR ENSTO SMART SUPERIOR S. Ryhmäkeskus ESSV185.45E/4. Ohjauslaite ESMART102. Ohjauskeskus ESMART302.
|
|
- Jyrki Väänänen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 SUUNNITTELUOHJE ENSTO SMART SUPERIOR Ohjauslaite ESMART102 Ryhmäkeskus ESSV185.45E/4 ENSTO SMART SUPERIOR S Ohjauslaite ESMART102 Ohjauskeskus ESMART302.4
2 Ensto Smart Superior suunnitteluohje 02/2005 Lisätietoja Ensto Smart järjestelmistä Ensto Electric Oy PL PORVOO puh mail: Kehitämme tuotteitamme jatkuvasti ja pidätämme tästä syystä itsellämme oikeuden tehdä muutoksia ja parannuksia itse tuotteisiin, niiden toimintaan sekä ohjeisiin ilman ennakkoilmoitusta. Emme vastaa tässä ohjeessa mahdollisesti olevista virheistä tai niiden mahdollisesti aiheuttamista välillisistä tai välittömistä vahingoista. Ohjeiden viimeisimmät versiot sekä muu Ensto Smart järjestelmän suunnitteluun, asennukseen ja käyttöön liittyvä aineisto löytyy www -sivuiltamme. 2
3 SISÄLLYSLUETTELO 1. YLEISKUVAUS Järjestelmän käyttötarkoitus Ensto Smart -versiot Toimintaperiaate Tilanneohjaus Tilanteet Hälytykset Tilatiedot Ohjaukset Etävalvonta ja -ohjaus Järjestelmän osat Ohjauslaite ESMART Ulkosensori ESMART Ohjauskeskus Ryhmäkeskus SUUNNITTELUN PERUSTIEDOT Ensto Smart Superior Ensto Smart Superior S Ohjauslaite ESMART Ulkosensori ESMART Johdotus Releyksiköiden toimintamuodot Ohjausreleiden ja tilatietojen oletustoiminnat Superior -ryhmäkeskus (ESSV185.45E/4) LAITEOHJAUSTEN SUUNNITTELU Autolämmitys Ulkovalaistus ja talon numerovalo Lämminvesivaraaja Ilmanvaihtokone Kojeiden, pistorasioiden ja valaistuksen ohjaus Poissa- ja Poissa pitkään -tilanteissa Sähkölämmitys Smart lämmitys ohjelma Lämpötilan pudotus -ohjelma Lämmityksen suunnittelu Lämmityksen ryhmittely Huonekohtainen sähkölämmitys Sulanapito Sisävalaistus Poissa- ja Poissa pitkään painikkeet TURVA- JA VALVONTAJÄRJESTELMIEN SUUNNITTELU Kosteusvahti ja sulkuventtiili Paloilmaisimet Murtoilmaisimet Vikavirtasuojakytkimen valvonta Sähkökatko Alijännite Sisä- ja ulkolämpötila Sähköenergian ja veden käytön mittaus V -mittaukset
4 LIITTEET: Liite 1 Ensto Smart versioiden ominaisuustaulukko Liite 2 Ensto Smart versioiden oletusarvoiset toiminat Liite 3 E401 releyksikön vaihtoehtoiset toimintamuodot Liite 4 E402 releyksikön vaihtoehtoiset toimintamuodot Liite 5 Tekniset tiedot Liite 6 Superior version tilatietojen oletusarvot Liite 7 Superior version ohjausreleiden oletusarvoiset tilanneohjaukset Liite 8 Ensto Smart järjestelmän varatut tilanteet 4
5 1. YLEISKUVAUS 1.1. Järjestelmän käyttötarkoitus Ensto Smart ohjausjärjestelmät on tarkoitettu pientalojen ja vapaa-ajan asuntojen sähköjärjestelmien ohjaukseen. Niillä voidaan sekä paikallisesti että GSM -puhelimella valvoa kiinteistöä ja ohjata erilaisia toimintoja, kuten lämmitystä, valaistusta ja ilmanvaihtoa. Ensto Smart hälyttää paikallisesti ja lähettää tekstiviesti-ilmoituksen määritellyissä hälytystilanteissa. Ensto Smart järjestelmä on vakuutusyhtiöiden hyväksymä C-luokan rikosilmoitinkeskus. Ensto Smart järjestelmät ovat kokonaisratkaisuja, joissa yhdistyvät useat eri valvonta-, ohjaus- ja säätötarpeet kokonaisuudeksi Ensto Smart -versiot Ensto Smart järjestelmästä on suunnittelun ja käyttöönoton helpottamiseksi muodostettu kuusi valmista ratkaisua: BASIC ratkaisu tarjoaa etäyhteyden sekä tärkeimmät ohjaus- ja hälytystoiminnot. Ratkaisu sopii hyvin vapaa-ajan asuntoihin. MEDIUM S -ratkaisu sopii erityisesti saneerauskohteisiin, mutta myös uusiin vapaa-ajan asuntoihin sekä omakotitaloihin, joihin halutaan perustarpeet kattava ohjausjärjestelmä. HIGH -ratkaisu soveltuu erityisesti uudistaloihin ja hyvin varusteltuihin vapaa-ajan asuntoihin. Ratkaisu tarjoaa kattavat turvatoiminnot. HIGH versiossa on valmiiksi johdotettu ryhmä- ja ohjauskeskus. HIGH S ratkaisussa on ohjauskeskus ilman ryhmäkeskusta. SUPERIOR ratkaisu tarjoaa valaistuksen, lämmityksen ja muiden laitteiden ohjausten lisäksi kattavat turvatoiminnot. Ratkaisu sopii hyvin uusiin sähkölämmitettyihin omakotitaloihin, joissa tarvitaan monipuolista ohjausratkaisua. SUPERIOR versiossa on valmiiksi johdotettu ryhmäja ohjauskeskus. SUPERIOR S ratkaisussa on ohjauskeskus ilman ryhmäkeskusta. Jokaisessa versiossa on valmiit oletustoiminnat sisääntuloille ja relelähdöille. Oletusasetteluja ja - toimintoja voidaan muuttaa ja vaihtaa. Tämä suunnitteluohje käsittelee oletusasettelun mukaisen kokonaisuuden suunnittelua ja toteutusta. Kohteeseen parhaiten sopivan version valintaa auttaa taulukot sekä liitteen 1 ominaisuustaulukko. BASIC ratkaisu koostuu ESMART102 ohjauslaitteesta ja ulkosensorista, jotka sisältyvät myös muihin versioihin. Ulkosensori toimitetaan yhdessä ohjauslaitteen kanssa. GSM-modeemin voi hankkia lisävarusteena (ESMART952) MEDIUM S, HIGH S ja SUPERIOR S versioissa on lisäksi ohjauskeskus, jossa on GSM modeemi, teholähde ja akkulaturi, varakäyntiakut sekä yksi tai useampi releyksikkö. HIGH ja SUPERIOR -versioissa on lisäksi ryhmäkeskus. Keskuksen sisäinen johdotus on soveltuvin osin tehty valmiiksi. Ensto Smart ohjausjärjestelmä koostuu laitteista sekä ohjelmoiduista toiminnoista, jotka on tallennettu järjestelmän muistiin. Lisäksi suunnittelussa on huomioitava, että kokonaisjärjestelmään kuuluu kohteen sähkönjakelujärjestelmä ja sähkökeskus. 5

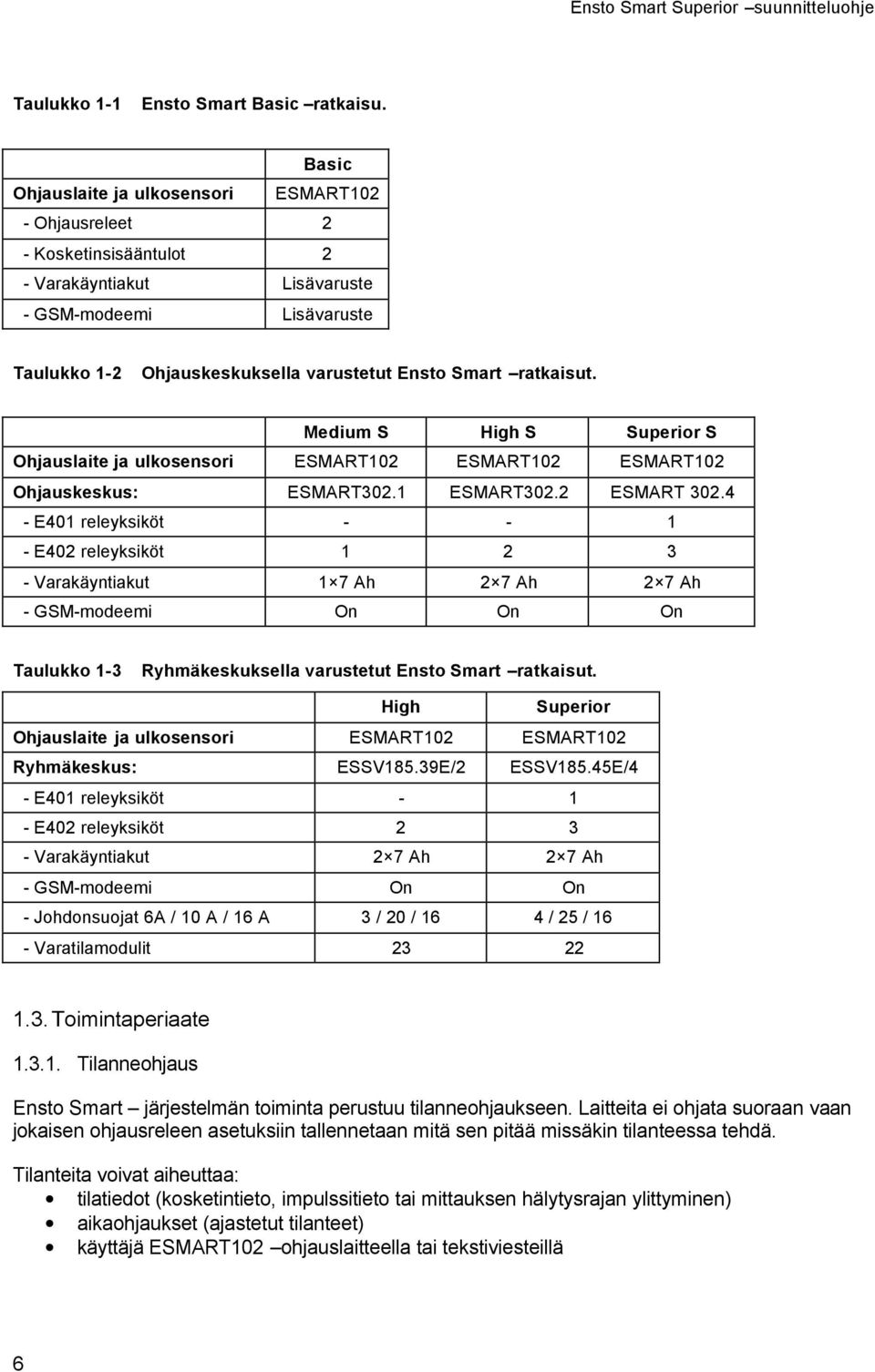

6 Taulukko 1-1 Ensto Smart Basic ratkaisu. Basic Ohjauslaite ja ulkosensori ESMART102 - Ohjausreleet 2 - Kosketinsisääntulot 2 - Varakäyntiakut Lisävaruste - GSM-modeemi Lisävaruste Taulukko 1-2 Ohjauskeskuksella varustetut Ensto Smart ratkaisut. Medium S High S Superior S Ohjauslaite ja ulkosensori ESMART102 ESMART102 ESMART102 Ohjauskeskus: ESMART302.1 ESMART302.2 ESMART E401 releyksiköt E402 releyksiköt Varakäyntiakut 1 7 Ah 2 7 Ah 2 7 Ah - GSM-modeemi On On On Taulukko 1-3 Ryhmäkeskuksella varustetut Ensto Smart ratkaisut. High Superior Ohjauslaite ja ulkosensori ESMART102 ESMART102 Ryhmäkeskus: ESSV185.39E/2 ESSV185.45E/4 - E401 releyksiköt E402 releyksiköt Varakäyntiakut 2 7 Ah 2 7 Ah - GSM-modeemi On On - Johdonsuojat 6A / 10 A / 16 A 3 / 20 / 16 4 / 25 / 16 - Varatilamodulit Toimintaperiaate Tilanneohjaus Ensto Smart järjestelmän toiminta perustuu tilanneohjaukseen. Laitteita ei ohjata suoraan vaan jokaisen ohjausreleen asetuksiin tallennetaan mitä sen pitää missäkin tilanteessa tehdä. Tilanteita voivat aiheuttaa: tilatiedot (kosketintieto, impulssitieto tai mittauksen hälytysrajan ylittyminen) aikaohjaukset (ajastetut tilanteet) käyttäjä ESMART102 ohjauslaitteella tai tekstiviesteillä 6
7 Tilanteet ohjaavat releitä ja ne voivat myös aiheuttaa hälytyksiä ESMART102:n näytölle ja tekstiviestinä matkapuhelimeen. Tilanteiden lisäksi ohjausreleitä ohjaa sille valittu ohjelma (esim. Autolämmitys ohjelma). Tilatiedot, esim. palovaroittimen, liiketunnistimen tai kosteusvahdin kosketintieto Käyttäjä Tilanne Esimerkiksi: [1] Kotona [2] Poissa [198] Yötariffi [215] Palo Tilatietoohjelma ESMART 102 GSM Releohjelma Releen tilanneohj. asetukset Hälytysasetukset Ohjaukset - autolämmitys - ulkovalo - sulkuventtiili jne. Hälytykset - ESMART tekstiviesti Aikaohjaukset Kuva 1-1 Tilanneohjauksen periaate. Tilatiedon asetuksissa määritellään minkä tilanteen se aiheuttaa. Tilannetieto, esimerkiksi [2] Poissa, välitetään jokaiselle ohjausreleelle. Jokaisen ohjausreleen asetuksissa on määritelty ne tilanteet, joihin ohjausrele reagoi ja millä tavalla. Tilanne voi ohjata ohjausreleen joko päälle tai pois. Ohjausrele ei reagoi tilanteisiin, joita ei ole tallennettu sen asetuksiin. Ohjausreleet toimivat aina viimeksi saamansa tilannetiedon mukaisesti. Suunnittelussa onkin huolella tarkistettava, ettei jokin toinen, kuten uusi Master tilanne, kumoa toisen tilanteen aiheuttamaa päälle- tai poisohjausta Tilanteet Tilanteita on yhteensä 255 kappaletta. Tilanteet on numeroitu ja ne on käyttöönottovaiheessa nimetty. Tilanteet on käytön helpottamiksi ryhmitelty viiteen ryhmään Master Master tilanteet ovat tilanteita, joilla asukas yleensä ohjaa järjestelmää. Master tilanteista on aina joku voimassa. Voimassa oleva master tilanne näkyy ESMART102 ohjauslaitteen näytöllä. Valmiita Master tilanteita ovat: Numero Master tilanne Käyttö 1 Kotona Normaalitilanne, asukkaat kotona 2 Poissa Asukkaat poissa esim. työpäivän ajan 3 Poissa pitkään Asukkaat poissa useamman vuorokauden 4 Kohta kotona Asukkaat ovat poissa lyhyen aikaa tai ovat tulossa kotiin esim. matkoilta 5 Juhla Kotona vieraita 6 Kotona yö Tilanne ohjataan päälle yön ajaksi, jolloin esim. ulko-ovien murtovalvonta aktivoituu 7 Oma tilanne Asukkaiden vapaasti määrittämä Master tilanne Tilanteet 8-10 ovat vapaita ja niihin voidaan määrittää omia Master -tilanteita 7

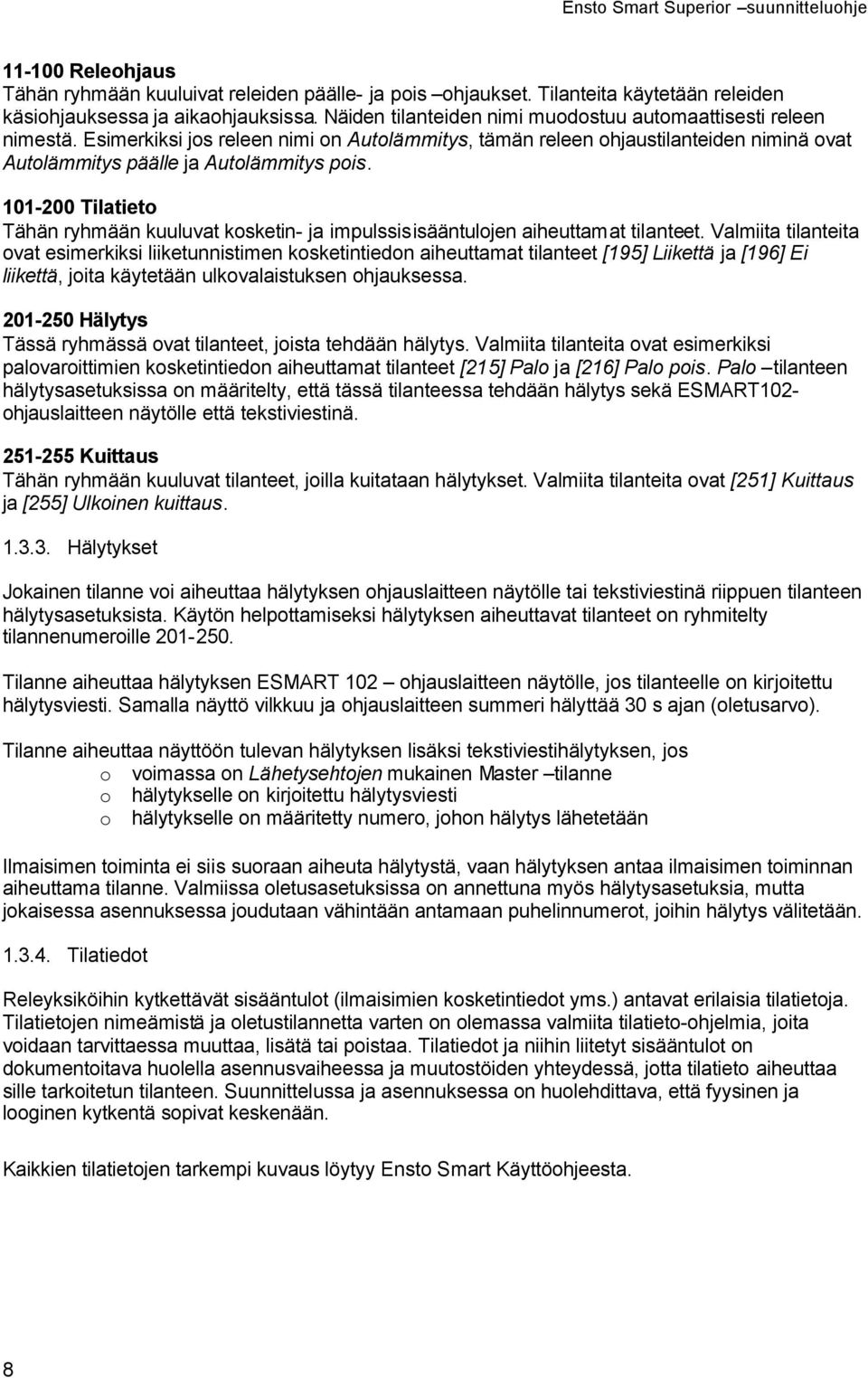

8 Releohjaus Tähän ryhmään kuuluivat releiden päälle- ja pois ohjaukset. Tilanteita käytetään releiden käsiohjauksessa ja aikaohjauksissa. Näiden tilanteiden nimi muodostuu automaattisesti releen nimestä. Esimerkiksi jos releen nimi on Autolämmitys, tämän releen ohjaustilanteiden niminä ovat Autolämmitys päälle ja Autolämmitys pois Tilatieto Tähän ryhmään kuuluvat kosketin- ja impulssisisääntulojen aiheuttamat tilanteet. Valmiita tilanteita ovat esimerkiksi liiketunnistimen kosketintiedon aiheuttamat tilanteet [195] Liikettä ja [196] Ei liikettä, joita käytetään ulkovalaistuksen ohjauksessa Hälytys Tässä ryhmässä ovat tilanteet, joista tehdään hälytys. Valmiita tilanteita ovat esimerkiksi palovaroittimien kosketintiedon aiheuttamat tilanteet [215] Palo ja [216] Palo pois. Palo tilanteen hälytysasetuksissa on määritelty, että tässä tilanteessa tehdään hälytys sekä ESMART102- ohjauslaitteen näytölle että tekstiviestinä Kuittaus Tähän ryhmään kuuluvat tilanteet, joilla kuitataan hälytykset. Valmiita tilanteita ovat [251] Kuittaus ja [255] Ulkoinen kuittaus Hälytykset Jokainen tilanne voi aiheuttaa hälytyksen ohjauslaitteen näytölle tai tekstiviestinä riippuen tilanteen hälytysasetuksista. Käytön helpottamiseksi hälytyksen aiheuttavat tilanteet on ryhmitelty tilannenumeroille Tilanne aiheuttaa hälytyksen ESMART 102 ohjauslaitteen näytölle, jos tilanteelle on kirjoitettu hälytysviesti. Samalla näyttö vilkkuu ja ohjauslaitteen summeri hälyttää 30 s ajan (oletusarvo). Tilanne aiheuttaa näyttöön tulevan hälytyksen lisäksi tekstiviestihälytyksen, jos o voimassa on Lähetysehtojen mukainen Master tilanne o hälytykselle on kirjoitettu hälytysviesti o hälytykselle on määritetty numero, johon hälytys lähetetään Ilmaisimen toiminta ei siis suoraan aiheuta hälytystä, vaan hälytyksen antaa ilmaisimen toiminnan aiheuttama tilanne. Valmiissa oletusasetuksissa on annettuna myös hälytysasetuksia, mutta jokaisessa asennuksessa joudutaan vähintään antamaan puhelinnumerot, joihin hälytys välitetään Tilatiedot Releyksiköihin kytkettävät sisääntulot (ilmaisimien kosketintiedot yms.) antavat erilaisia tilatietoja. Tilatietojen nimeämistä ja oletustilannetta varten on olemassa valmiita tilatieto-ohjelmia, joita voidaan tarvittaessa muuttaa, lisätä tai poistaa. Tilatiedot ja niihin liitetyt sisääntulot on dokumentoitava huolella asennusvaiheessa ja muutostöiden yhteydessä, jotta tilatieto aiheuttaa sille tarkoitetun tilanteen. Suunnittelussa ja asennuksessa on huolehdittava, että fyysinen ja looginen kytkentä sopivat keskenään. Kaikkien tilatietojen tarkempi kuvaus löytyy Ensto Smart Käyttöohjeesta. 8
9 Taulukko 1-4 Ensto Smart järjestelmän vaihtoehtoiset tilatiedot Ohjelman nimi Tariffitieto Alijännite Sähkökatko Poissa painike Poissa kytkin Poissa pitkään painike Poissa pitkään kytkin Läsnäolo ulkona IV tehostus Murto Viivästetty murto Kuorisuoja Ilmaisin sab Keskus sab Palo Palo 2 Kosteusvahti Vikavirta Hälytys 1 Hälytys 2 Hälytys 3 Kuvaus Tariffitieto sähkömittarilta ESMART202 teholähteeltä saatava tieto akkujen jännitetason laskusta sähkökatkon aikana ESMART202 teholähteeltä saatava tieto sähkökatkosta Painikkeen painallus aiheuttaa Poissa tilanteen Kytkin vuorottelee Kotona- ja Poissa tilanteiden välillä Painikkeen painallus aiheuttaa Poissa pitkään tilanteen Kytkin vuorottelee Kotona- ja Poissa pitkään tilanteiden välillä Läsnäolotieto pihalla olevasta liiketunnistimesta Ilmanvaihdon tehostuspainike Murtoilmaisin silmukka Viivästetty murtosilmukka Murtosilmukka ovien magneettikytkimille ja lasirikkoilmaisimille Murtoilmaisimien sabotaasisilmukka Ohjauskeskuksen sabotaasisilmukka Kosketintieto palovaroittimilta Kosketintieto palovaroittimilta Kosketintieto kosteusvahdilta Kosketintieto vikavirtasuojakytkimen toiminnasta Yleinen hälytyskosketin Yleinen hälytyskosketin Yleinen hälytyskosketin 0 10 V (1) 0 10 V mittausviesti mittalähettimeltä Sähkömittari (2) Vesimittari (2) Sähkömittarin pulssien luenta kulutusseurantaa varten Vesimittarin pulssien luenta kulutusseurantaa varten (1) 0-10 V mittaukset voidaan ottaa käyttöön vain releyksikössä E401 (2) Järjestelmässä voi olla vain yksi sähkömittari ja yksi vesimittari käytössä Ohjaukset Järjestelmässä on valmiina ohjelmia, joilla ohjataan ohjausreleitä. Ohjausreleitä ohjataan myös tilanteilla. Ohjausreleillä ei ohjata suoraan laitteita tai muita kuormituksia, koska niiden virtakestoisuus on pieni. Poikkeuksena on vain hyvin pienitehoiset ohjaus- ja merkinantopiirit. Ensto Smart - versioissa, joissa on myös ryhmäkeskus (HIGH ja SUPERIOR), on valmiina oletusasetusten edellyttämät kontaktorit ja releet päävirtapiireissä. 9
10 Taulukko 1-5 Ensto Smart järjestelmän vaihtoehtoiset ohjausreleiden ohjelmat Ohjelman nimi Autolämmitys (1) LV-varaaja Päälle-Pois Kuitattava ohjaus Ulkovalo Ulkovalo 2 Numerovalo IV minimi (1) IV normaali (1) IV tehostus (1) Sulkuventtiili Häl.jäl.anto Sireeni Kuvaus Autolämmityspistorasioiden ohjaus Lämminvesivaraajan ohjaus Yleinen päälle-pois ohjaus Kuitattava ohjaus toimii kuten Päälle-Pois ohjaus, mutta ohjaus pysyy päällä vain 12 h (oletus), ellei tämän ajan kuluessa olla siirrytty Kotona tilanteeseen. Ulkovalojen ohjaus valoisuuden mukaan. Yökatkon aikana valoja ohjataan liiketunnistimella. Ulkovalojen ohjaus valoisuuden mukaan. Valot sammutetaan yökatkon ajaksi. Talon numerovalon ohjaus valoisuuden mukaan. Ilmanvaihdon ohjaus miniminopeudelle Ilmanvaihdon ohjaus normaalinopeudelle Ilmanvaihdon ohjaus tehostusnopeudelle Vesiventtiilin ohjaus Hälytystiedon jälleenanto esim. robottipuhelimelle Hälytyssireenin ohjaus Poissa-ohj. Pistorasioiden ja laitteiden ohjaus jännitteettömäksi Poissa tilanteessa Poissa pit-ohj Sis. termostaatti Pistorasioiden ja laitteiden ohjaus jännitteettömäksi Poissa pitkään -tilanteessa Termostaatti ohjelma, jokaa säätää lämmitystä ESMART102 ohjauslaitteen mittaaman lämpötilan mukaan Smart-lämmitys (2) Termostaattien asetusarvojen muutos ohjaus Smart viesteillä. Varaava lämm. Sulanapito Lämp. pudotus Valo (3) Varaavan lämmityksen ohjaus ulkolämpötilan mukaan Sulanapitolämmityksen ohjaus Lämpötilan pudotuksen ohjaus Sisävalaistuksen tilanneohjaus (1) Järjestelmässä voi olla vain yksi ohjelma kerrallaan käytössä (2) Ohjelmaa käytetään vain Smart yhteensopivien termostaattien kanssa (esim. ECO16FR) (3) Valo ohjelma on käytettävissä vain E402 -releyksikössä, joka on otettu käyttöön Valaistusyksikkö - toimintamuodossa Eri Ensto Smart -versioissa releille on määritelty oletustoiminta ja asennettu sen mukainen ohjelma ja tilanneohjaus. Kaikki ohjelmat eivät siis ole kaikissa oletuskytkennöissä käytössä, mutta ne voidaan halutessa ottaa käyttöön. Jokaisen releen ohjelmaa voidaan muuttaa tai vaihtaa toiseksi ohjelmaksi. Muutoksia tehtäessä on kuitenkin aina tarkistettava myös ohjausreleen ohjaaman päävirtapiirin laitteet ja toiminta. Jokaiseen ohjaukseen liittyy siis sekä loogisia kytkentöjä että fyysisiä laiteita ja kytkentöjä, joiden tulee sopia yhteen. Kaikkien ohjelmien tarkempi kuvaus löytyy Ensto Smart Käyttöohjeesta. 10
11 Etävalvonta ja -ohjaus Etäohjaus- ja hälytysyhteys muodostetaan matkapuhelinverkon (GSM) välityksellä tekstiviesteillä. Yhteyden muodostumiseen vaikuttavat modeemin asetukset, antennin sijainti ja verkon toiminta. Tekstiviestin kulku voi matkapuhelinverkon kuormitustilanteesta viivästyä tai estyä. Tämän vuoksi tärkeimpiä ohjauksia tai hälytyksiä ei saa jättää yksin gsm-yhteyden varaan Järjestelmän osat Ohjauslaite ESMART102 ESMART 102 -ohjauslaite toimii paikallisena käyttöliittymänä. Sen muistiin tallennetaan kohteen ohjaustiedot. Lisäksi se mittaa sisälämpötilaa, toimii järjestelmän kellona, antaa paikallisen hälytyksen ja välittää hälytykset GSM -modeemille. Ohjauslaitteen näyttö voidaan lukita, jolloin Master tilannetta pääsee vaihtamaan ja asetuksia muuttamaan vain antamalla tunnusluvun, eli ESMART102 toimii samalla murtohälytysjärjestelmän koodilukkona. Ohjauslaitteessa on 2 ohjausrelettä ja 2 sisääntuloa, jotka ovat oletuksena käytössä ainoastaan BASIC versiossa. Tekniset tiedot ovat liitteessä Ulkosensori ESMART602 Ulkosensori mittaa ulkolämpötilaa sekä valoisuutta. Mittausarvojen perusteella ohjataan mm. lämmitystä ja ulkovalaistusta. Ulkosensori kytketään ESMART102 ohjauslaitteeseen. Ulkosensori toimitetaan yhdessä ohjauslaitteen kanssa. Tekniset tiedot ovat liitteessä Ohjauskeskus Ohjauskeskukseen on valmiiksi asennettu releyksiköt, GSM modeemi, teholähde ja akkulaturi sekä varakäyntiakut. Releyksiköt E401 ja E402 Releyksiköissä sijaitsevat ohjausreleet ja tilatietojen sisääntulot. Releyksiköitä on kahta eri tyyppiä ja niiden määrä vaihtelee eri versioissa. BASIC versiossa ei ole releyksiköitä. Ohjausreleet ovat piirikorttireleitä, joiden maksimikuormitus on 10 A resistiivistä kuormaa. Yhden releyksikön suurin sallittu kokonaiskuormitettavuus on kuitenkin 10 A, joten ohjausreleiden kautta ei kytketä suuria kuormitusvirtoja. E401 ja E402 releyksiköille valitaan käyttöönottovaiheessa toimintamuoto eli valmiit oletusarvot ja ohjelmat, joita voidaan tarvittaessa muuttaa. Toimintamuodot on esitetty liitteessä 3. Toimintamuodoksi voidaan valita myös Oma toiminta, jolloin relelähdöille ja sisääntuloille ei ole valmiiksi määritetty toimintoja, vaan ne valitaan jokaiselle lähdölle ja sisääntulolle erikseen. Toimintamuodot helpottavat perusratkaisun käyttöönottoa, mutta tarvittaessa voidaan tehdä täysin kohdekohtainen ratkaisu. Järjestelmään asennettujen releyksiköiden tunnus on 1R, 2R, 3R jne. Ohjausreleen ja tilatiedon tunnus muodostetaan releyksikön tunnuksesta ja releen / sisääntulon numerosta. Esimerkiksi rele 2R3 on releyksikön 2 ohjausrele 3. Vastaavasti 3IN6 on releyksikön 3 sisääntulo 6. 11

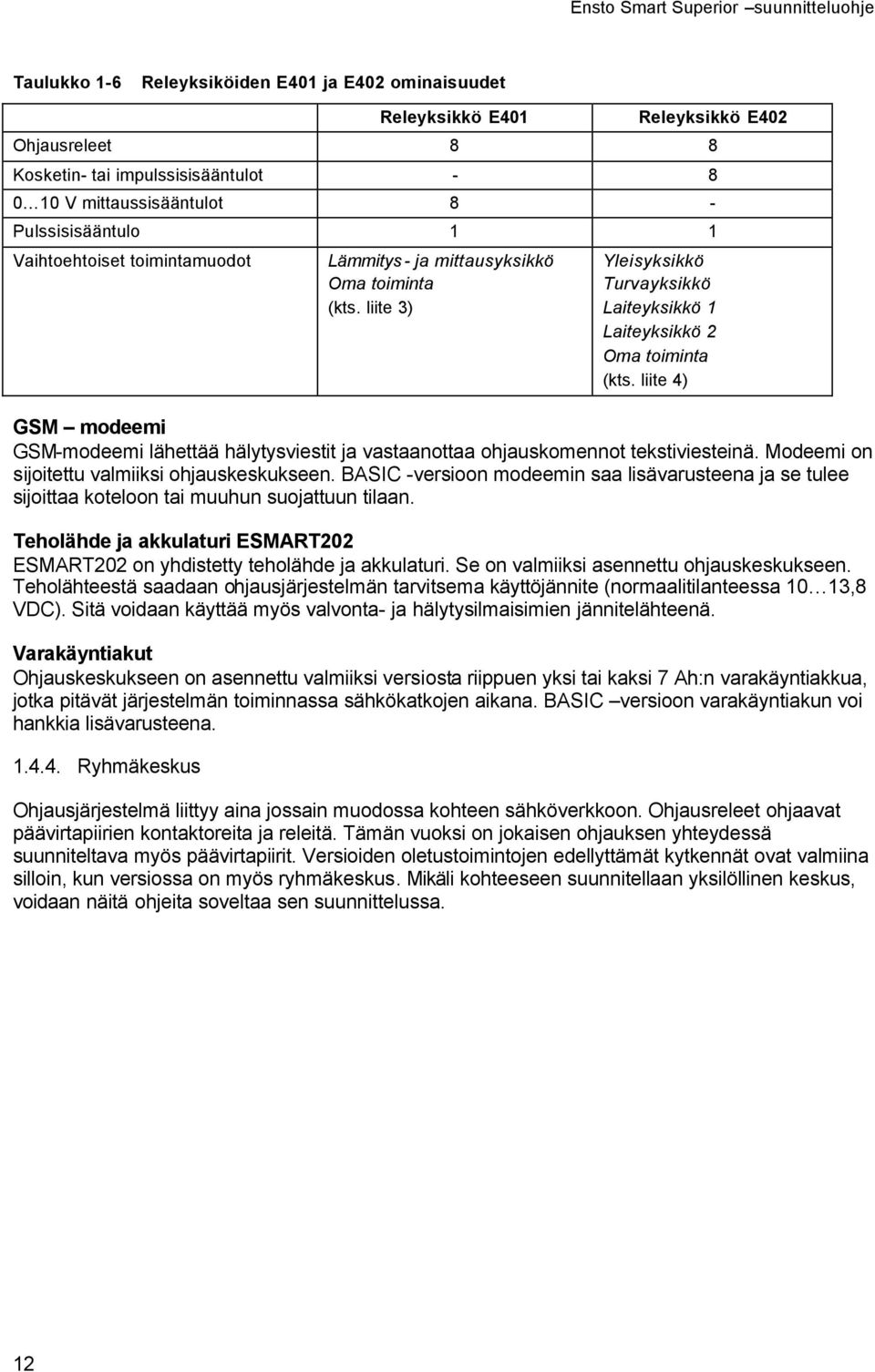

12 Taulukko 1-6 Releyksiköiden E401 ja E402 ominaisuudet Releyksikkö E401 Releyksikkö E402 Ohjausreleet 8 8 Kosketin- tai impulssisisääntulot V mittaussisääntulot 8 - Pulssisisääntulo 1 1 Vaihtoehtoiset toimintamuodot Lämmitys - ja mittausyksikkö Oma toiminta (kts. liite 3) Yleisyksikkö Turvayksikkö Laiteyksikkö 1 Laiteyksikkö 2 Oma toiminta (kts. liite 4) GSM modeemi GSM-modeemi lähettää hälytysviestit ja vastaanottaa ohjauskomennot tekstiviesteinä. Modeemi on sijoitettu valmiiksi ohjauskeskukseen. BASIC -versioon modeemin saa lisävarusteena ja se tulee sijoittaa koteloon tai muuhun suojattuun tilaan. Teholähde ja akkulaturi ESMART202 ESMART202 on yhdistetty teholähde ja akkulaturi. Se on valmiiksi asennettu ohjauskeskukseen. Teholähteestä saadaan ohjausjärjestelmän tarvitsema käyttöjännite (normaalitilanteessa 10 13,8 VDC). Sitä voidaan käyttää myös valvonta- ja hälytysilmaisimien jännitelähteenä. Varakäyntiakut Ohjauskeskukseen on asennettu valmiiksi versiosta riippuen yksi tai kaksi 7 Ah:n varakäyntiakkua, jotka pitävät järjestelmän toiminnassa sähkökatkojen aikana. BASIC versioon varakäyntiakun voi hankkia lisävarusteena Ryhmäkeskus Ohjausjärjestelmä liittyy aina jossain muodossa kohteen sähköverkkoon. Ohjausreleet ohjaavat päävirtapiirien kontaktoreita ja releitä. Tämän vuoksi on jokaisen ohjauksen yhteydessä suunniteltava myös päävirtapiirit. Versioiden oletustoimintojen edellyttämät kytkennät ovat valmiina silloin, kun versiossa on myös ryhmäkeskus. Mikäli kohteeseen suunnitellaan yksilöllinen keskus, voidaan näitä ohjeita soveltaa sen suunnittelussa. 12
13 2. SUUNNITTELUN PERUSTIEDOT 2.1. Ensto Smart Superior Ensto Smart Superior koostuu: - ESMART102 ohjauslaitteesta - ESMART602 ulkosensorista (toimitetaan ohjauslaitteen mukana) - ESSV185.45E/4 - ryhmäkeskuksesta ESSV185.45E/4 keskuksessa on valmiina ohjauskeskusosuus sekä Superior version toimintojen vaatimat suoja- ja ohjauslaitteet. Ohjauskeskuksessa sijaitsevat releyksiköt, modeemi, teholähde/akkulaturi sekä varakäyntiakut. Ohjauskeskuksen modeemikotelon kansi on suojattu sabotaasikoskettimella, joka on johdotettu valmiiksi. Keskus sijoitetaan kuivaan ja lämpimään tilaan. Ohjauslaite Ulkosensori ESMART 102 ESMART 602 Ryhmä- ja ohjauskeskus ESSV185.45E/4 (Sisääntulot 2 kpl) (Relelähdöt 2 kpl) Käyttöjännite (12 VDC) Esmart 102:lle Modeemikaapeli (RS -232) Väyläkaapeli releyksiköille Riviliittimet Releyksiköt E402 E402 E401 E402 Teholähde/akkulaturi ESMART202 Sulakkeet Modeemi Varakäyntiakut ESMART 202 MODEEMI AKKU AKKU 13
14 2.2. Ensto Smart Superior S Ensto Smart Superior S koostuu: - ESMART102 ohjauslaitteesta - ESMART602 ulkosensorista (toimitetaan ohjauslaitteen mukana) - ESMART ohjauskeskuksesta ESMART ohjauskeskuksessa on sijaitsevat releyksiköt, modeemi, teholähde/akkulaturi sekä varakäyntiakut. Ohjauskeskuksen modeemikotelon kansi on suojattu sabotaasikoskettimella, joka on johdotettu valmiiksi. Keskus sijoitetaan kuivaan ja lämpimään tilaan. Ohjauslaite ESMART 102 Ulkosensori ESMART 602 (Sisääntulot 2 kpl) Ohjauskeskus ESMART302.4 (Relelähdöt 2 kpl) Riviliittimet Käyttöjännite (12 VDC) Esmart 102:lle Modeemikaapeli (RS -232) Väyläkaapeli releyksiköille Teholähde/akkulaturi ESMART202 Sulakkeet Modeemi Varakäyntiakut Releyksiköt E402 E402 E401 E402 ESMART 202 MODEEMI AKKU AKKU 2.3. Ohjauslaite ESMART102 Ohjausyksikkö sijoitetaan lukukorkeudelle kuivaan, pölyttömään ja lämpimään tilaan siten, että sen oman sisäänrakennettu anturi mittaa haluttua sisälämpötilaa. Kun järjestelmää käytetään murtosuojaukseen, ESMART102 sijoitetaan viivästettyyn murtosilmukkaan kytketyn valvontaalueelle. Viivästettyyn murtosilmukkaan voidaan kytkeä liiketunnistin tai esimerkiksi ulko-oven magneettikytkin. Ohjausyksikkö ESMART102 on pinta-asennettava. Kaikki kaapeleiden läpivientiaihiot ovat keskellä, kotelon alareunassa. Kotelon pohjassa on lisäksi avattava aihio, jonka kautta uppoasennetut kaapelit voidaan tuoda sisään. Johdotuksen helpottamiseksi ohjausyksikön alle asennetaan kaksoiskojerasia. 14
15 2.4. Ulkosensori ESMART602 ESMART602 -ulkosensori mittaa ulkolämpötilaa ja valoisuutta. Se on rakennettu AP9 -pintaasennusrasiaan. Sensori asennetaan ulkoseinälle varjoisaan paikkaan, esimerkiksi pohjoisseinälle tai räystään varjoon. Ulkosensori toimitetaan yhdessä ohjauslaitteen kanssa 2.5. Johdotus Järjestelmän ohjausyksikön, ulkosensorin ja ohjauskeskuksen johdotus tehdään kuvan 2-1 mukaisesti: käyttöjännite ESMART 102:lle MMJ2 1,5 tai KLM 2 0,8 suojattu väyläkaapeli esim. NOMAK 2 2 0,5 modeemikaapeli RS232 (15 m, sisältyy toimitukseen) ulkosensorin johdotus esim. NOMAK 2 2 0,5 (johtimen halkaisija maks. d=0,8 mm) Keskuksen ja ESMART 102 ohjausyksikön välille tulee asentaa vähintään 2 kappaletta JM 25 putkitus tai vastaava johdotustila, joihin voidaan asentaa RJ45 liittimellä varustettu johto sekä muu ohjauskeskuksen ja ohjausyksikön välinen johdotus. Toimitukseen kuuluvan modeemikaapelin pituus on 15 metriä. Modeemi voidaan tarvittaessa sijoittaa omaan koteloonsa erilleen keskuksesta riittävän lähelle ohjauslaitetta. GSM modeemin antenni sijoitetaan keskuksen ulkopuolelle huomaamattomaan paikkaan. Antennin johto suositellaan asennettavaksi uppoon tai se suojataan, sillä antennijohdon katkaiseminen estää tekstiviestihälytysten lähettämisen. Kuva 2-1 Ohjauslaitteen johdotus 2.6. Releyksiköiden toimintamuodot Superior ja Superior S -kokoonpanoissa on neljä releyksikköä, joissa jokaisessa on kahdeksan relelähtöä ja yhdeksän sisääntuloa, joista yksi on pulssisisääntulo. Näiden lisäksi varalla on ohjausyksikössä ESMART 102:n kaksi relettä ja sisääntuloa. Tunnus Tyyppi Oletustoimintamuoto Kuvaus 1R E402 Laiteyksikkö 2 Yksiköllä ohjataan mm. autolämmitystä, ulkovalaistusta, käyttövesivaraajaa ja ilmanvaihtoa. 2R E402 Turvayksikkö Yksiköllä ohjataan sulkuventtiiliä sekä sähkölaitteiden sähkösyöttöä. Sisääntuloihin liitetään murtohälytyssilmukat, palovaroittimet ja kosteusvahti. 3R E401 Lämmitys- ja mittausyksikkö Yksiköllä ohjataan huonekohtaista sähkölämmitystä ja sulanapito. Sisääntuloihin voidaan liittää mittauslähettimiä (mittausviesti 0 10 V) 4R E402 Valaistusyksikkö Yksiköllä ohjataan relelähtöisiä valaistusryhmiä sisääntuloihin kytkettyjen impulssikytkimien toiminnan mukaan Releyksiköiden toimintamuotoa voidaan käyttöönottovaiheessa vaihtaa. Tällöin tulee suunnitteludokumenteissa ilmetä sekä tehdyt muutokset että tarvittavat muutokset oletusohjelmiin ja asetuksiin sekä kytkentöihin. Vaihtoehtoiset toimintamuodot on esitelty liitteissä 2 ja 3. 15
16 2.7. Ohjausreleiden ja tilatietojen oletustoiminnat Taulukoissa 4.1 ja 4.2 on Superior ja Superior S versioiden releyksiköiden ohjausreleiden ja tilatietojen oletustoiminnat. Ohjausreleet on valmiiksi johdotettu riviliittimille ohjauskeskuksen yläosaan. Ohjausreleet 2R1 2R3 on varattu PELV lähdöille ja niiden riviliittimet on erotettu erotuspalalla muista lähdöistä. Jos esimerkiksi 2R3 halutaan ottaa 230 V lähdön ohjaukseen, on erotuspalan paikkaa muutettava vastaavasti. Superior version ohjausreleillä 2R3, 2R7 ja 2R8 ei ole oletustoimintaa, joten niille voidaan tarvittaessa valita toiminto. Jokaisen releen ja sisääntulon ohjelma tai toiminta voidaan vaihtaa. Tällöin tulee suunnitteludokumenteissa ilmetä sekä tehdyt muutokset että tarvittavat muutokset oletusohjelmiin ja asetuksiin sekä kytkentöihin. Taulukko 2-1 Releyksiköiden ohjausreleiden oletustoiminta Superior ja Superior S ratkaisuissa. Releyksiköiden oletusarvoiset tilanneohjaukset ovat liitteessä 5. Tunnus Toiminta Kuvaus Ohjeen kohta [1R1] Autolämmitys Autolämmityspistorasioiden ohjaus 3.1 [1R2] Numerovalo Talon numerovalon ohjaus valoisuuden mukaan 3.2 [1R3] Ulkovalaistuksen ohjaus valoisuuden mukaan. 3.2 Ulkovalo Yökatkon aikana valoja ohjataan liiketunnistimen mukaan. [1R4] Ulkovalo 2 Ulkovalaistuksen ohjaus valoisuuden mukaan 3.2 [1R5] LV-varaaja Lämminvesivaraajan ohjaus 3.3 [1R6] IV minimi Ilmanvaihtokoneen ohjaus miniminopeudelle 3.4 [1R7] IV normaali Ilmanvaihtokoneen ohjaus normaalinopeudelle [1R8] IV tehostus Ilmanvaihtokoneen ohjaus tehostusnopeudelle Tunnus Toiminta Kuvaus Ohjeen kohta [2R1] Sireeni Hälytyssireenien ohjaus 4.3 [2R2] Häl.jäl.anto Hälytyksen jälleenanto esim. robottipuhelimelle [2R3] Ei käytössä Vapaa ohjausrele [2R4] Poissa -ohjaukset Laiteohjaus Poissa tilanteissa 3.5 [2R5] Poissa pitkään ohj. Laiteohjaus Poissa pitkään tilanteissa 3.5 [2R6] Sulkuventtiili Vesiventtiilin ohjaus 4.1 [2R7] Ei käytössä Vapaa ohjausrele [2R8] Ei käytössä Vapaa ohjausrele 4.3 Tunnus Ohjelma / releen nimi Kuvaus Ohjeen kohta [3R1] Smart -lämmitys Lämmityksen ohjaus Smart 3.5 [3R2] Smart lämmitys viesteillä [3R3] Smart lämmitys [3R4] [3R5] [3R6] Smart lämmitys Smart lämmitys Smart lämmitys [3R7] Lämp.pudotus Lämpötilan pudotuksen ohjaus 3.5 [3R8] Sulanapito Sulanapitolämmityksen ohjaus
17 Tunnus Ohjelma / releen nimi Kuvaus Ohjeen kohta [4R1] Valo Sisävalaistuksen ohjaus 3.8 [4R2] Valo [4R3] Valo [4R4] Valo [4R5] Valo [4R6] Valo [4R7] Valo [4R8] Valo Taulukko 2-2 Releyksiköiden sisääntulojen oletustoiminta Superior ja Superior S ratkaisuissa. Releyksiköiden tilatietojen oletusarvot ovat liitteessä 4. Tunnus Tilatiedon nimi Kuvaus Ohjeen kohta Kosketintieto liiketunnistimelta 3.2 [1IN1] Läsnäolo ulkovalojen ohjausta varten Painike aiheuttaa vuoropainalluksin [1IN2] Poissa painike 3.9 Kotona- ja Poissa -tilanteen Painike aiheuttaa vuoropainalluksin [1IN3] Poissa pitkään painike 3.9 Kotona- ja Poissa pitkään -tilanteen [1IN4] IV tehostus Ilmanvaihdon tehostuspainike 3.4 [1IN5] Vikavirta Vikavirtasuojakytkimen valvonta 4.4 [1IN6] Tariffitieto Tiedolla ohjataan LV-varaajaa 3.3 [1IN7] Sähkökatko Tieto sähkökatkosta (johdotettu 4.5 valmiiksi) [1IN8] Alijännite Tieto akkujen alijännitteestä 4.6 (johdotettu valmiiksi) [1IN9] Sähkömittari Pulssisisääntulo sähkömittarilta 4.8 Tunnus Tilatiedon nimi Kuvaus Ohjeen kohta [2IN1] Kosteusvahti Kosketintieto kosteusvahdilta 4.1 [2IN2] Palo Kosketintieto palovaroittimilta 4.2 [2IN3] Palo 2 Kosketintieto palovaroittimilta 4.2 Kosketintieto sisätilojen [2IN4] Murto 4.3 liiketunnistimilta [2IN5] Viiv. murto Viivästetty murtosilmukka 4.3 [2IN6] Kuorisuojaus Ovien ja ikkunoiden murtoilmaisimet 4.3 [2IN7] Ilmaisin sab Ilmaisimien sabotaasisilmukka 4.3 [2IN8] Keskus sab Sähkökeskuksen sabotaasisilmukka 4.3 (johdotettu valmiiksi) [2IN9] Vesimittari Pulssisisääntulo vesimittarilta
18 Tunnus Tilatiedon nimi Kuvaus Ohjeen kohta [3IN1] 0 10 V mittaus* Sisääntulo mittalähettimille 4.9 [3IN2] 0 10 V mittaus* (mittausviesti 0 10 V) [3IN3] 0 10 V mittaus* [3IN4] [3IN5] [3IN6] [3IN7] 0 10 V mittaus* 0 10 V mittaus* 0 10 V mittaus* 0 10 V mittaus* [3IN8] 0 10 V mittaus* [3IN9] Ei käytössä - - *) HUOM! Mittaussisääntulot on otettava käyttöönoton yhteydessä käyttöön. Tunnus Tilatiedon nimi Kuvaus Ohjeen kohta [4IN1] Painike Sisävalaistuksen ohjaus 3.8 [4IN2] Painike [4IN3] Painike [4IN4] Painike [4IN5] Painike [4IN6] Painike [4IN7] Painike [4IN8] Painike [4IN9] Ei käytössä Superior -ryhmäkeskus (ESSV185.45E/4) Ryhmäkeskusten päävirtapiirien lähdöt on jaettu neljään lohkoon - ohjaamaton lohko (jatkuva sähkö) - POISSA -kontaktorien (K1 ja K2) ohjaama lohko - POISSA PITKÄÄN kontaktorien (K3 ja K4) ohjaama lohko - Lämmitysryhmät Asennusvaiheessa määrätään, mihin lohkoon päävirtapiirien lähdöt kuululuvat. Asennusvaiheessa voidaan myös muuttaa kytkentää esimerkiksi siten, että kontaktoreita K1-K4 ohjataan vain Poissa pitkään tilanteessa. Lämmitysryhmillä on yhteinen käyttökytkin, jolloin sekä lämmitysryhmät että niille menevät ohjausjohdotukset saadaan kytkettyä jännitteettömiksi. Lämminvesivaraajan kontaktorissa on päiväkäyttöä varten päiväkäyttöpainike. Ryhmäkeskuksessa on 30 ma:n ja 300 ma:n vikavirtasuojakytkin. 18
19 3. LAITEOHJAUSTEN SUUNNITTELU 3.1. Autolämmitys Autolämmitys ohjelmalla ohjataan autopistorasioita. Ohjelmalle voidaan antaa 4 lähtöaikaa. Lämmitys voidaan ohjata päälle myös käsiohjauksella. Järjestelmässä voi olla vain yksi Autolämmitys -ohjelma. Releyksikön rele ei ohjaa suoraan autolämmitysryhmää vaan keskusosassa olevaa relettä. Autolämmitys -ohjelma kytkee lämmityksen päälle ulkolämpötilan mukaan 0 3 h ennen annettua lähtöaikaa (maksimiaikaa voidaan muuttaa 0 4 h). Ohjaus on päällä 1 h lähtöajan jälkeen. Jos ulkolämpötilatietoa ei ole käytettävissä, ohjaus on päällä 3 h ennen lähtöaikaa. Myös käsiohjauksella ohjaus on päällä 3 h. Autolämmityksen ohjaukseen liittyy Superior versiossa oletuksena: Ohjausrele ja ohjelma Sisääntulot, tilatiedot Keskuslähtö (ESSV185.45E/4) 13.3 [1R1] Autolämmitys [1-2] Ulkolämpötila (ESMART602 sensorilta) Taulukko 3-1 Autolämmitys ohjelman oletusarvot Asetus Arvo Päälläoloaika enintään 180 min Lähtöaika 1 Ma Pe 7:00 Lähtöaika 2 La Su 9:00 Lähtöaika 3 Ei käytössä Lähtöaika 4 Ei käytössä Vinkki: Autolämmitysohjaus aikaohjelmalla Jos halutaan ohjata toistakin autolämmityspistorasiaa, valitaan vapaalle ohjausreleelle Päälle- Pois toiminta ja ohjataan rele päälle aikaohjauksilla. Tässä tapauksessa ulkolämpötilaa ei oteta huomioon. 19
20 R 1R1 Autol ämmityspistorasia Kuva 3-1 Autolämmityksen ohjauksen periaatekytkentä 3.2. Ulkovalaistus ja talon numerovalo Ulkovalovalaistuksen ohjelmat saavat valoisuustietonsa ESMART602 -ulkosensorilta. Valot syttyvät ja sammuvat valoisuuden mukaan. Ohjelmille voidaan määrittää yökatkon ajankohta, jonka aikana valoja voidaan ohjata läsnäolotunnistimella. Ohjausreleillä ei ohjata suoraan valoryhmiä vaan keskusosan releitä. Ulkovalo-ohjelmassa voidaan: - muuttaa syttymistasoa muuttaa välillä lx - muuttaa hystereesiä eli syttymis- ja sammumistasojen erotusta välillä 2 50 lx - asettaa yökatkon alku- ja loppuaikaa 10 minuutin portaissa - valita, käytetäänkö läsnäolotietoa yökatkon aikana. Ulkovalot toimivat ohjelman mukaan kaikissa Master tilanteissa. 20
21 Superior versiossa on valmiina kolme erilaista ulkovalaistussovellusta: - Ulkovalo o ohjaus valoisuuden mukaan o yökatko, jonka aikana valoja ohjataan läsnäolon mukaan - Ulkovalo 2 o ohjaus valoisuuden mukaan o yökatko (ei läsnäolo-ohjausta) - Numerovalo o ohjaus pelkästään valoisuuden mukaan Superior versiossa ulkovalaistuksen ohjaukseen on liittyy: Ohjausreleet ja ohjelmat [1R2] Numerovalo [1R3] Ulkovalo [1R4] Ulkovalo 2 Sisääntulot, tilatiedot Keskuslähtö (ESSV185.45E/4) 3.1 [3-4] Valoisuus (ESMART 602 ulkosensorilta) [1IN1] Läsnäolo ulkona Läsnäolotunnistimessa tulee olla tilatietoa varten potentiaalivapaa kosketin. Tunnistimen käyttöjännitettä varten keskuksessa on riviliittimet, joten ilmaisimen käyttöjännitteenä voi olla V. Liiketunnistimeksi sopivat esimerkiksi CROW D&D (s-nro ja s-nro ) Sähkösuunnittelun vaiheet: - suunnitellaan ulkovalaistusryhmät - sijoitetaan läsnäolotunnistin - tarkistetaan ulkovalaistusryhmien toiminta-asetukset Taulukko 3-2 Ulkovalo, Ulkovalo 2 ja Numerovalo ohjelmien oletussarvot Asetus Ulkovalo Ulkovalo 2 Numerovalo Syttymistaso Hystereesi Yökatkon alku 23:00 23:00 00:00 Yökatkon loppu 05:00 05:00 00:00 Läsnäolo-ohjaus Käytössä Ei käytössä Ei käytössä - pitoaika 10 min päälle tilanteessa [195] Liikettä pois tilanteessa [196] Ei liikettä - - Vinkki: Ulkovalojen poiskytkeminen POISSA PITKÄÄN tilanteessa Vapaa-ajan asuntojen ulkovalaistusta ei välttämättä haluta kytkeytyvän päälle pitkien poissaolojen aikana. Ulkovalaistusryhmät voidaan ryhmitellä POISSA PITKÄÄN kontaktorien ohjattavaksi, jolloin ne eivät kytkeydy päälle pitkien poissaolojen aikana. 21
22 IR Lasnaolotunnistin ulkona R 1R2 1R3 1R Vdc out Numerovalo Ulkovalo 1 Ulkovalo 2 Kuva 3-2 Ulkovalojen periaatekytkentä 22
23 3.3. Lämminvesivaraaja Lämminvesivaraaja kytkeytyy päälle edullisemman sähkönhinnan aikana järjestelmään kytketyn tariffitiedon perusteella. ESSV185.45E/4 keskuksen lämminvesivaraajan kontaktorissa (4K1) on päiväkäyttöpainike. Lisäksi varaaja voidaan kytkeä käsiohjauksella päälle tai pois ESMART 102 ohjauslaitteesta. Varaaja on päällä seuraavaan päivätariffin alkuun saakka. Superior versiossa lämminvesivaraajan ohjaukseen liittyy: Ohjausreleet ja ohjelma [1R4] LV-varaaja Sisääntulot, tilatiedot Keskuslähdöt (ESSV185.45E/4) [1IN3] Tariffitieto Suunnittelun vaiheet: - tarkistetaan ohjausperiaatteen sopivuus valitulle varaajalle - suunnitellaan ryhmäjohto 4F L1 L2 L3 N PE K K A1 1R A2 1R5 MMJ 5x 1,5S LAMMINVESIVARAAJA Kuva 3-3 Lämminvesivaraajan ohjauksen periaate. 23
24 Taulukko 3-3 LV-varaaja ohjelman tilanneohjauksien oletusarvot Tilanne [1R5] LV-varaaja Kuvaus [23] Päälle LV-varaaja Päälle Käsiohjaus [24] Pois LV-varaaja Pois Käsiohjaus [197] Päivätariffi Pois Päivätariffi tieto ohjaa varaajan pois päältä [198] Yötariffi Päälle Yötariffi tieto ohjaa varaajan päälle LV-varaaja ohjelmalle voidaan valita lisäasetuksina: - vetohidastus s (oletus 0 s) - päästöhidastus s (oletus 0 s) - minimi päälläoloaika s (oletus 0 s) - maksimi päälläoloaika s (oletus 0 s) Vinkki: Aikaohjauksen käyttö tariffiohjauksen tilalla LV-varaajaa voidaan ohjata vaihtoehtoisesti aikaohjauksella ajastamalla tilanne [23] Päälle LV-varaaja esim. joka päivä klo 02 ja tilanne [24] Pois LV-varaaja joka päivä klo Ilmanvaihtokone Superior versiossa ilmanvaihtoa ohjataan kolmella releellä, joiden keskinäinen toiminta on lukittu siten, että yhden releen sulkeutuminen avaa muut. Master -tilanteilla tai käsiohjauksella laitteelle ohjauskäskyt, joilla muutetaan ilmanvaihdon nopeutta (minimi normaali tehostus). Lisäksi ilmanvaihdon tehostus voidaan ohjata päälle tehostuspainikkeella. Tehostuksen päälläoloaikaa voidaan muuttaa 10 minuutin portaissa välillä minuuttia (oletusarvo 180 minuuttia). Aikarajoitus on voimassa riippumatta siitä, onko tehostus laitettu päälle käsin, tehostuspainikkeesta tai tilanneohjauksella. Tehostuksen jälkeen ilmanvaihto palaa normaalitilanteeseen. Jos normaali ohjataan käsiohjauksella pois, ilmanvaihto kytkeytyy miniminopeudelle. Ilmanvaihtokojetta voidaan ohjata Ensto Smart järjestelmällä, mikäli sitä voidaan ohjata ulkoisella jännitetiedolla (230 V) tai kosketintiedolla. Ilmanvaihtokojeen soveltuvuus on selvitettävä tapauskohtaisesti. Ensto Smart järjestelmään sopii esim. Vallox Oy:n YK/2A ohjauskeskus, jolla voidaan ohjata - LTO laitteita, esim. Ilmava 70, Ilmava 100, Ilmava 120, Ilmava Huippuimureita, esim. 15P-2-1, , , Superior versiossa on ilmanvaihdon ohjaukseen on oletuksena varattu: Ohjausreleet ja ohjelmat Sisääntulot, tilatiedot [1R6] IV minimi [1R7] IV normaali [1R8] IV tehostus [1IN4] IV tehostus 24
25 Taulukko 3-4 Ilmanvaihdon ohjaustilanteet ja releiden oletustoiminta Tilanne [1R6] IV minimi [1R7] IV normaali [1R8] IV tehostus Kuvaus [1] Kotona Pois Päälle Pois Master tilanne [2] Poissa Päälle Pois Pois Master tilanne [3] Poissa pitkään Päälle Pois Pois Master tilanne [4] Kohta kotona Pois Päälle Pois Master tilanne [5] Juhla Pois Pois Päälle Master tilanne [6] Kotona yö Pois Päälle Pois Master tilanne [7] Oma tilanne Pois Päälle Pois Master tilanne [23] Päälle IV minimi Päälle Pois Pois Käsiohjaus [24] Pois IV minimi Pois Päälle Pois Käsiohjaus [25] Päälle IV normaali Pois Päälle Pois Käsiohjaus [26] Pois IV normaali Päälle Pois Pois Käsiohjaus [27] Päälle IV tehostus Pois Pois Päälle Käsiohjaus [28] Pois IV tehostus Pois Päälle Pois Käsiohjaus [199] Tehostus päällä Pois Pois Päälle Tilatieto tehostuspainikkeelta [200] Tehostus pois Pois Päälle Pois Tilatieto tehostuspainikkeelta Sähkösuunnittelun vaiheet: - tarkistetaan ohjausperiaatteen sopivuus kohteen ilmanvaihtokojeen ohjaukseen - sijoitetaan tarvittaessa tehostuspainike - suunnitellaan ryhmä- ja ohjausjohdot - tarkistetaan ohjausajat ja tilanteet Vinkit Pelkästään ilmanvaihdon tehostuksen käyttö Mikäli voidaan ohjata ainoastaan ilmanvaihtokoneen tehostusta, voidaan ohjausreleet 1R6 ja 1R7 ottaa muihin ohjauksiin tai niille ne voidaan jättää vapaaksi (toiminnaksi valitaan Ei käytössä ). Tehostuksen ohjaus päälle hiilidioksidimittauksella Ilmanvaihdon tehostus voidaan ohjata päälle sisäilman hiilidioksidipitoisuuden noustessa yli halutun rajan. Releyksikön 3R (tyyppi E401) 0-10 V -mittaussisääntuloon voidaan kytkeä hiilidioksidilähetin, ja ottamalla molemmat hälytysrajat käyttöön, ja syntyvillä tilanteilla voidaan ohjata ilmanvaihdon tehostus päälle ja pois. 25
26 Tehostuspainike esim. FAP1001 2X0,5 1R 1R6 1R7 1R8 5x1,5 IV -kone Kuva 3-4 IV-koneen periaatekytkentä Kojeiden, pistorasioiden ja valaistuksen ohjaus Poissa- ja Poissa pitkään -tilanteissa Superior -ryhmäkeskuksessa (ESSV185.45E/4) osaa lähdöistä voidaan ohjata master tilanteilla. Näin saadaan ohjattua jännitteettömäksi ne laitteet ja kojeet, joita ei tarvita poissaolojen aikana. Näihin ryhmiin ei kytketä laitteita, joiden toiminta edellyttää jatkuvaa käyttöjännitettä (esimerkiksi jääkaappi ja pakastin). Ohjatut pistorasiat on syytä merkitä selkeästi. Poissa ohjauksiin ja Poissa pitkään ohjauksiin kumpaankin on varattu 2 kontaktoria ja ne on valmiiksi johdotettu. Poissa ohjatut ryhmät ovat pois päältä Poissa- ja Poissa pitkään -tilanteissa. Kontaktoreissa on avautuvat koskettimet, joten ne eivät ole vetäneenä silloin kun on Kotona tilanne ja asukkaat ovat paikalla. Kohta kotona tilanne ei oletusarvoisesti vaikuta Poissa ohjauksiin (Taulukko 3-6). Kun Kotona tilanne vaihdetaan Kohta kotona tilanteeksi jäävät sähkölaitteet jännitteisiksi. Vastaavasti, kun Poissa tilanne vaihdetaan Kohta kotona tilanteeksi, jännitteettömät sähkölaitteet pysyvät jännitteettöminä. Poissa ja Poissa pitkään ohjatut ryhmät kytketään oletuksena jännitteettömiksi Palo tilanteissa. 26
27 Taulukko 3-5 Poissa- ja Poissa pitkään kontaktorit ESSV185.45E/4 ryhmäkeskuksessa. Ryhmä 13.3 on suojattu 30 ma:n vikavirtasuojakytkimellä. Ohjausrele Kontaktori Ryhmät I n Esimerkkiryhmittely [2R4] Poissa ohjaus [2R5] Poissa pitkään ohjaus K1 8 9 K (B) 3 16 (B) Liesi Kiuas 3 16 (C ) Pesukonepistorasiat Keittön ja KHH:n pistorasiat K (B) Valaistus ja pistorasiat K (C ) Pesutilojen pistorasiat Autolämmityspistorasia Ulkopistorasiat Taulukko 3-6 Poissa - ja Poissa pitkään ohjauksien tilanneohjaukset Tilanne [2R4] Poissa ohjaus [2R5] Poissa pitkään ohj. Kuvaus [1] Kotona Pois Pois Master tilanne [2] Poissa PÄÄLLE Pois Master tilanne [3] Poissa pitkään PÄÄLLE PÄÄLLE Master tilanne [4] Kohta kotona Pois Master tilanne [5] Kotona yö Pois Pois Master tilanne [6] Juhla Pois Pois Master tilanne [7] Oma tilanne Pois Pois Master tilanne [37] Päälle Poissa-ohj. PÄÄLLE Käsiohjaus [38] Pois Poissa-ohj. Pois Käsiohjaus [39] Päälle Poissa pit-ohjaus PÄÄLLE Käsiohjaus [40] Pois Poissa pit-ohjaus Pois Käsiohjaus [215] Palo PÄÄLLE PÄÄLLE Hälytystilanne [216] Palo pois Pois Pois Hälytystilanne [217] Palo 2 PÄÄLLE PÄÄLLE Hälytystilanne [218] Palo 2 pois Pois Pois Hälytystilanne Vinkit: Kontaktorien uudelleen ryhmittely Ryhmäkeskuksen kontaktorit K1 K4 voidaan tarvittaessa ryhmitellä uudelleen esimerkiksi siten, että niitä kaikkia ohjataan ohjausreleellä [2R5] Poissa pitkään ohjauksella Sähkölämmitys Sähkölämmityksen ohjaustapaan vaikuttavat valitut lämmitysratkaisut sekä lämmitystä ohjaavat termostaatit. Järjestelmällä voidaan ohjata lämmityksen varaavuutta, säätää lämpötiloja eri Master tilanteissa sekä valvoa lämpötiloja. Jokaisesta kohteesta on syytä suunnitteluvaiheessa tehdä toimintakuvaus, jotta käyttöönotossa lämmitysjärjestelmän fyysinen ja looginen kytkentä sopii kohteeseen ja asetteluarvot ovat järjestelmän mukaiset. 27
28 Huonetilan tai lämmittimen termostaatti ohjaa varsinaisesti tilan lämmitystä ja ohjausjärjestelmä vain antaa muutostietoja termostaatin asetteluarvoon. Järjestelmällä voidaan: - antaa ECO16FR termostaateille asetusarvomuutos (Smart lämmitys ohjelma) - ohjata lämpötilan pudotuksen päällä oloa (Lämpötilan pudotus ohjelma) Molemmissa tapauksissa ohjausjännitteenä on 230 V. Lämmitysryhmien sähkönsyöttö ja ohjausjohtimet saadaan jännitteettömäksi keskusosassa olevasta kytkimestä Q2 (40 A). Kytkin on merkitty tekstillä Lämpöryhmien erotuskytkin. Yksi lämmitysryhmä (F17) on varustettu 300 ma:n vikavirtasuojakytkimellä. Keskuksessa on tilavaraus toiselle vikavirtasuojalle. Vikavirtasuojakytkimessä on hälytyskoskettimet, jotka on johdotettu valmiiksi sisääntuloon 1IN5 (kts. kappale 4.4) Superior versiossa on valmiina kuusi Smart lämmitys -ohjausryhmää. Kaikille näille ryhmille voidaan antaa erilaiset lämpötilan muutostiedot. Lisäksi on yksi ohjausrele varattu lämpötilan pudotustiedon antamista varten Smart lämmitys ohjelma Smart lämmitys ohjelma ohja huonekohtaisia termostaatteja Smart viesteillä. Termostaattien on oltava Smart yhteensopivia, esimerkiksi ECO16FR termostaatit. ECO16FR termostaatti voi toimia: - huonetermostaattina - lattiatermostaattina tai - yhdistelmätermostaattina Valinta tehdään termostaatissa olevasta potentiometristä. Termostaatin oma asetusarvo asetetaan siihen lämpötila-arvoon, mikä halutaan tilassa oleva Kotona tilanteessa. Smart lämmitys ohjelma lähettää asetusarvon poikkeaman Master tilanteissa ja varausaikana. Poikkeama voi olla sekä lämpötilan pienentäminen (0-20 C) että nostaminen termostaatin asetusarvosta (0 +20 C). Ohjaus on yksisuuntainen, joten ohjausjärjestelmä ei tiedä huoneen todellista lämpötilaa eikä ECO16FR -termostaatin asetusarvoa. Ohjausrele lähettää pulssimuotoisena 230 V viestinä ohjaustietoja ECO16FR termostaateille. Termostaatin sininen merkkivalo ilmaisee milloin termostaatti toimii Smart viestien mukaan. Kun termostaatin asetusarvonuppia käännetään silloin, kun termostaatti on Esmart ohjauksessa, muuttuu termostaatin perusasetusarvo, mutta se ei vaikuta Smart lämmitys ohjelman lähettämään asetusarvon poikkeamaan. Sähkökatkon jälkeen tai jos ECO-16FR termostaatti kytketään käyttökytkimestä jännitteettömäksi ja uudelleen päälle, termostaatti seuraa omaa asetusarvoaan, kunnes tulee seuraava ohjausviesti. Lämmön varaamista varten voidaan jokaiselle Smart lämmitys ryhmälle määrittää suurin sallittu lämpötilan nousu varausaikana (0 +20 C). Kun lämpötila on noussut annetun muutoksen verran, lämmitys katkaistaan, vaikka varausaikaa olisikin vielä jäljellä. Varausaika määritellään ESMART102 ohjauslaitteen asetuksissa. Järjestelmä päättää ulkolämpötilan mukaan, milloin lämmön varaaminen aloitetaan (= asetusarvoa nostetaan) varausaikana siten, että se ajoittuu aina varausajan viimeisiin tunteihin. Tällöin lämmitys ajoittuu mahdollisimman lähelle varausajan loppua, jolloin siitä saadaan suurin hyöty purkausajalle. Huom! ECO16FR termostaatit, jotka on valmistettu vuoden 2004 viikon 41 jälkeen ovat Smart - yhteensopivia. Termostaatit tunnistaa Smart painatuksista termostaatin pohjassa ja säätönupin alla. Lisäksi termostaattien pakkauksen tarrassa on Smart -merkintä. 28
29 Lämpötilan pudotus -ohjelma Lämpötilan pud ohjelma ohjaa perinteistä lämpötilan pudotusta sähkölämmittimissä ja perinteisissä termostaateissa kytkemällä 230 V ohjausjännitteen termostaatin pudotusliittimeen. Lämpötilan pudotus on päällä niin kauan kuin ohjausjännite on päällä. Lämpötilan pudotusta ohjataan Master tilanteiden mukaan. Pudotuksen suuruus määräytyy termostaatin tyypin mukaan. Osassa lämmittimistä, kuten TUPA -lämmittimet, on säädettävä (2 20 ºC) pudotus ja osassa, kuten OPERA lämmittimet, kiinteä (5 ºC) Lämmityksen suunnittelu Superior versiossa sähkölämmityksen ohjaukseen on varattu oheisen taulukon mukaiset releet ja tilatiedot (ESMART ja ESSV185.45E/4): Ohjausreleet ja ohjelmat Tilatiedot, sisääntulot Keskuslähtöt (ESSV185.45E/4) 3R1 3R6 Smart lämmitys 3R7 Lämpötilan pudotus 1IN6 Tariffitieto 17 3-vaiheryhmä, 10 A, vikavirtasuoja (300 ma) vaiheryhmä, 10 A 21.1 ohjausjännite termostaateille, 6 A Lämmityksen suunnittelun vaiheita ovat 1. Lasketaan lämpöhäviöt tilakohtaisesti 2. Selvitään lattiarakenteet ja pinnoitteet 3. Valitaan lämmitysjärjestelmä tilan tarpeiden käytön mukaan 4. Suunnitellaan tilakohtaisesti valitun ratkaisun ohjaustarpeet ja lämpötilat 5. Valitaan tilan termostaatit ja niiden toimintatapa (ECO16FR) 6. Suunnitellaan ryhmitykset 7. Annetaan tilakohtaisesti asetteluarvot eri käyttötilanteissa Lämmityksen ryhmittely Smart lämmitys ryhmät Eri tilojen lämmitykset ryhmitellään ohjausryhmittäin niin, että samalla tavalla ohjattavat lämmitykset yhdistetään samaan ohjausryhmään. Smart viesteillä ohjattavia tilaryhmiä voi olla kuusi ryhmää. Ryhmittelyn perustana on tilojen käyttötarkoitus ja lattiapinnoitteet. Tehdasasetteluna on annettu seuraava ryhmitys: - Pesutilat o pesu- ja WC-tilojen lattialämmitykset o ECO16FR termostaatit valitaan toimimaan lattiatermostaattina - Klinkkeri o jatkuvatoimiset oleskelutilojen lattialämmitykset o ECO16FR termostaatit valitaan toimimaan lattiatermostaattina - Parketti o osittain varaavat lattialämmitykset o ECO16FR lattia- tai yhdistelmätermostaattina - MH 1 o Kattolämmitys ECO16FR valitaan toimimaan huonetermostattina o Lattialämmitys ECO16FR termostaatit valitaan toimimaan yhdistelmätermostaattina - MH 2 o Kattolämmitys ECO16FR termostaatit valitaan toimimaan huonetermostattina 29
30 o Lattialämmitys ECO16FR termostaatit valitaan toimimaan yhdistelmätermostaattina - Varasto o autotallin ja aputilojen lämmitys o Lattialämmitys ECO16FR termostaatit valitaan toimimaan yhdistelmätermostaattina o Muu lämmitystapa ECO16FR termostaatit valitaan toimimaan huonetermostattina Jokaista ohjausryhmää ohjataan siis omalla ohjausviestillä, jota varten ohjausryhmään kuuluvien lämmitysten termostaateille viedään yhteinen ohjausjohdin. Ohjausryhmässä ei saa olla muita kuin Smart yhteensopivia termostaatteja. Ohjausryhmien ei tarvitse olla samat kuin keskuslähtöjen ryhmät. Mikäli samassa keskusryhmässä on useaan eri ohjausryhmään kuuluvia termostaatteja, tulee jokaista ohjausryhmää varten olla oma ohjausjohdin. Lämpötilojen muutostiedot määritetään ohjausryhmäkohtaisesti. Lämpötilan pudotuksen ohjaus Lämmitykset, joita ohjataan vain lämpötilan pudotustiedolla, ryhmitellään omaan ohjausryhmäänsä. Selkeyden vuosi on suositeltavaa, että niillä on myös oma keskusryhmä, jotta kytkentävaiheessa ei kytketä väärää ohjaustietoa termostaatille. Pudotusreleelle 3R7 määritetään, missä Master tilanteissa pudotus on päällä. Taulukko 3-7 Tehdasasetteluna olevat asetusarvot Varausaikana Poissa Poissa pitkään Kohta kotona Juhla Kotona yö Oma tilanne [3R1] Pesutil 2,0-2,0-5,0 0,0 2,0 0,0 0,0 [3R2] Klinkkeri 4,0-2,0-10,0 0,0 3,0 0,0 0,0 [3R3] Parketti 2,0-1,0-5,0 0,0-0,5 0,0 0,0 [3R4] Mh1 0,0-1,0-5,0 0,0 0,0 0,0 0,0 [3R5] Mh2 0,0-2,0-5,0 0,0 0,0 0,0 0,0 [3R6] Varasto 3,0-2,0-5,0 0,0 0,0 0,0 0,0 [3R7] Patteri --- Ei pud Pud Ei pud Ei pud Pud Ei pud 30
31 Ryhmakeskus Ohjauskeskus I rsd> 1R 3R 3R1 3R2 3R3 3R4 3R5 3R6 Ohjausryhma 1 Ohjausryhma 2 Ohjausryhma 3 Ohjausryhma 4 Ohjausryhma 5 Ohjausryhma 6 Kuva 3-5 ECO-16FR -termostaattien ohjausperiaatekytkentä 31
32 R 3R7 T T Kuva 3-6 Lämpötilan pudotuksen ohjaus Huonekohtainen sähkölämmitys Sähkölämmittimet Lämpötilan asetusarvo Kotona tilanteessa asetellaan lämmittimen omasta termostaatista. Esmart -järjestelmällä ohjataan sähkölämmittimien lämpötilan pudotus päälle ja pois. Lämpötilan pudotusreleen (3R7) antaman tiedon avulla. TUPA lämmittimissä on lämmitinkohtaisesti säädettävä pudotus (2 20 C). OPERA lämmittimissä, joissa on kytkentärasia ja elektroninen termostaatti, on kiinteä pudotus (5 C). Lämpötilan pudotus kytkeytyy päälle, kun lämmittimen termostaatin ohjausliittimeen kytketään 230 V:n jännite. Kattolämmitys ja huonetermostaatti (ECO16FR) Kattolämmityksen tilakohtaiseen säätöön käytettään ECO16FR termostaattia, joka valitaan huonetermostaatiksi termostaatissa olevalla potentiometrillä. Smart viestit ohjaavat huoneilman lämpötilan asetusarvoa. Kattolämmitykset ryhmitellään yhteen Smart lämmitys -ohjausryhmään, mikäli niitä voidaan ohjata samalla ohjauskäskyllä. Mikäli kattolämmitystä säädetään perinteisellä termostaatilla, jossa on lämpötilan pudotus, ohjataan sitä kuten patterilämmitystä. Lattialämmitys ja yhdistelmätermostaatti (ECO16FR) Yhdistelmätermostaatti säätää lattialämmitystä huoneilman lämpötilan mukaan ja lattian lämpötilaarvo rajoittaa lattian lämpötilaa lattiapinnoitteen suurimman sallitun lämpötilan mukaisesti. ECO16FR valitaan yhdistelmätermostaatiksi termostaatissa olevalla potentiometrillä. 32
