1 FI Asennusohjeet devireg 316

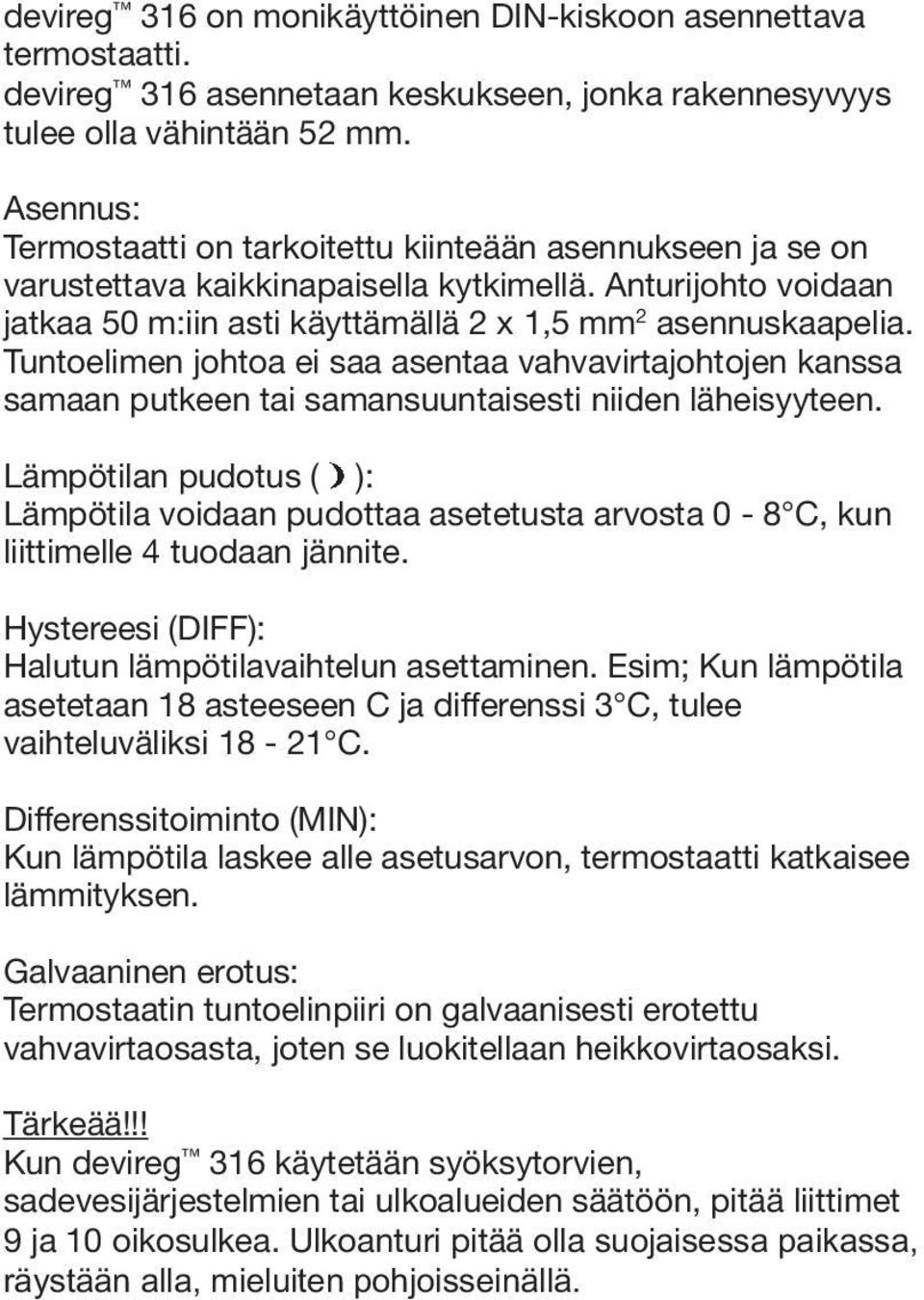

2 devireg 316 on monikäyttöinen DIN-kiskoon asennettava termostaatti. devireg 316 asennetaan keskukseen, jonka rakennesyvyys tulee olla vähintään 52 mm. Asennus: Termostaatti on tarkoitettu kiinteään asennukseen ja se on varustettava kaikkinapaisella kytkimellä. Anturijohto voidaan jatkaa 50 m:iin asti käyttämällä 2 x 1,5 mm 2 asennuskaapelia. Tuntoelimen johtoa ei saa asentaa vahvavirtajohtojen kanssa samaan putkeen tai samansuuntaisesti niiden läheisyyteen. Lämpötilan pudotus ( ): Lämpötila voidaan pudottaa asetetusta arvosta 0-8 C, kun liittimelle 4 tuodaan jännite. Hystereesi (DIFF): Halutun lämpötilavaihtelun asettaminen. Esim; Kun lämpötila asetetaan 18 asteeseen C ja differenssi 3 C, tulee vaihteluväliksi C. Differenssitoiminto (MIN): Kun lämpötila laskee alle asetusarvon, termostaatti katkaisee lämmityksen. Galvaaninen erotus: Termostaatin tuntoelinpiiri on galvaanisesti erotettu vahvavirtaosasta, joten se luokitellaan heikkovirtaosaksi. Tärkeää!!! Kun devireg 316 käytetään syöksytorvien, sadevesijärjestelmien tai ulkoalueiden säätöön, pitää liittimet 9 ja 10 oikosulkea. Ulkoanturi pitää olla suojaisessa paikassa, räystään alla, mieluiten pohjoisseinällä.

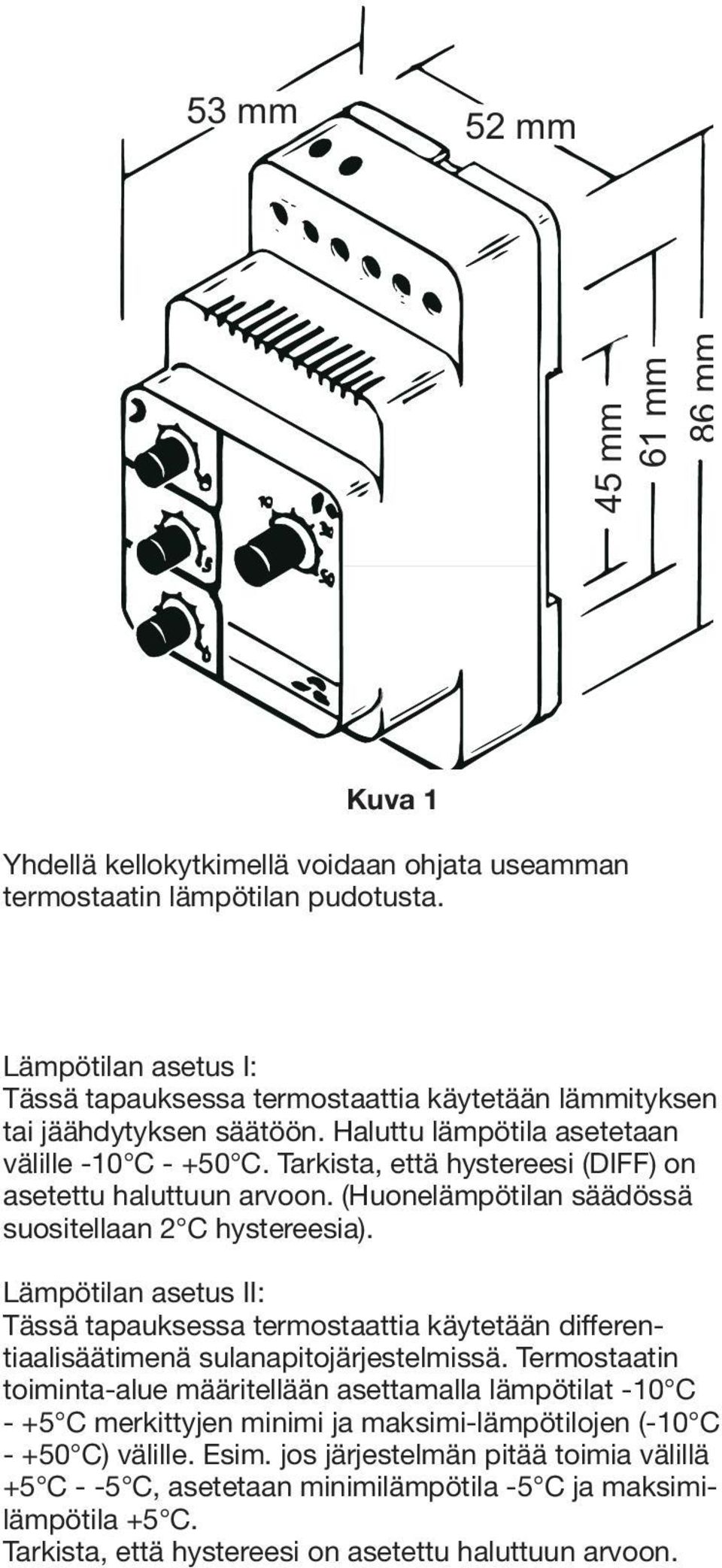

3 53 mm 52 mm 45 mm 61 mm 86 mm Kuva 1 Yhdellä kellokytkimellä voidaan ohjata useamman termostaatin lämpötilan pudotusta. Lämpötilan asetus I: Tässä tapauksessa termostaattia käytetään lämmityksen tai jäähdytyksen säätöön. Haluttu lämpötila asetetaan välille -10 C C. Tarkista, että hystereesi (DIFF) on asetettu haluttuun arvoon. (Huonelämpötilan säädössä suositellaan 2 C hystereesia). Lämpötilan asetus II: Tässä tapauksessa termostaattia käytetään differentiaalisäätimenä sulanapitojärjestelmissä. Termostaatin toiminta-alue määritellään asettamalla lämpötilat -10 C - +5 C merkittyjen minimi ja maksimi-lämpötilojen (-10 C C) välille. Esim. jos järjestelmän pitää toimia välillä +5 C - -5 C, asetetaan minimilämpötila -5 C ja maksimilämpötila +5 C. Tarkista, että hystereesi on asetettu haluttuun arvoon.

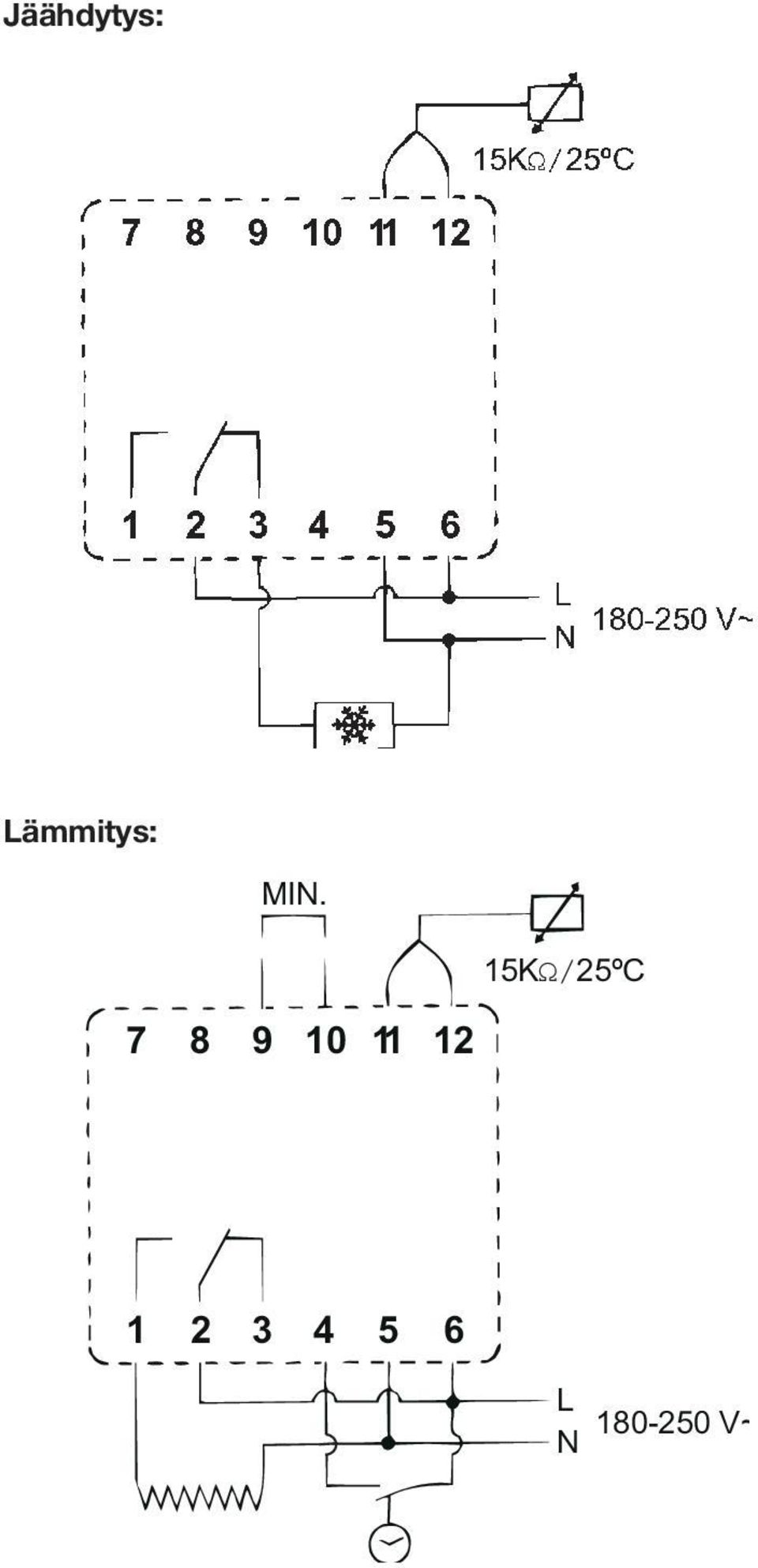

4 Jäähdytys: Lämmitys: MIN. 15K 25ºC L N V~

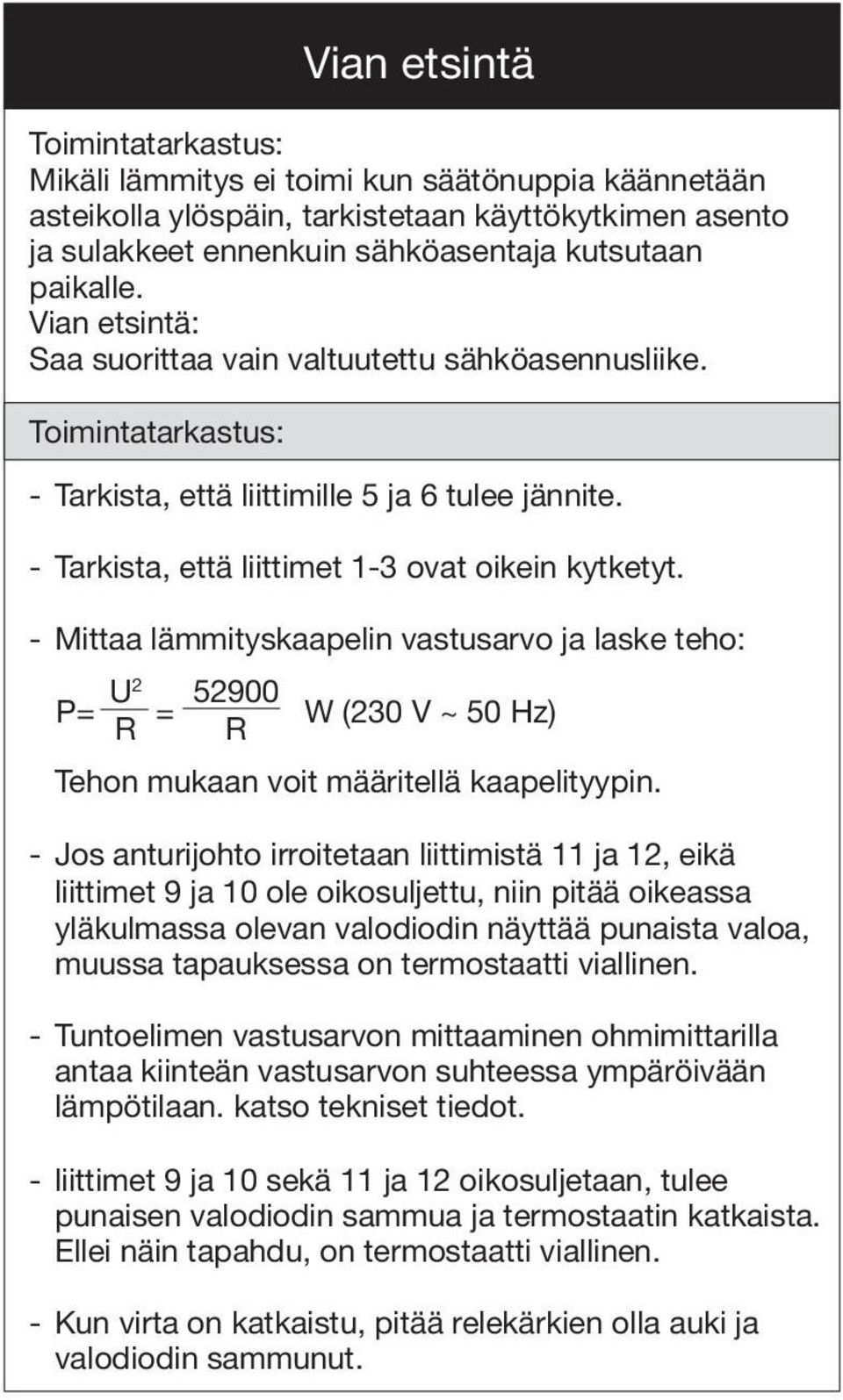

5 Toimintatarkastus: Mikäli lämmitys ei toimi kun säätönuppia käännetään asteikolla ylöspäin, tarkistetaan käyttökytkimen asento ja sulakkeet ennenkuin sähköasentaja kutsutaan paikalle. Vian etsintä: Saa suorittaa vain valtuutettu sähköasennusliike. Toimintatarkastus: Vian etsintä - Tarkista, että liittimille 5 ja 6 tulee jännite. - Tarkista, että liittimet 1-3 ovat oikein kytketyt. - Mittaa lämmityskaapelin vastusarvo ja laske teho: U P= = W (230 V ~ 50 Hz) R R Tehon mukaan voit määritellä kaapelityypin. - Jos anturijohto irroitetaan liittimistä 11 ja 12, eikä liittimet 9 ja 10 ole oikosuljettu, niin pitää oikeassa yläkulmassa olevan valodiodin näyttää punaista valoa, muussa tapauksessa on termostaatti viallinen. -Tuntoelimen vastusarvon mittaaminen ohmimittarilla antaa kiinteän vastusarvon suhteessa ympäröivään lämpötilaan. katso tekniset tiedot. - liittimet 9 ja 10 sekä 11 ja 12 oikosuljetaan, tulee punaisen valodiodin sammua ja termostaatin katkaista. Ellei näin tapahdu, on termostaatti viallinen. - Kun virta on katkaistu, pitää relekärkien olla auki ja valodiodin sammunut.

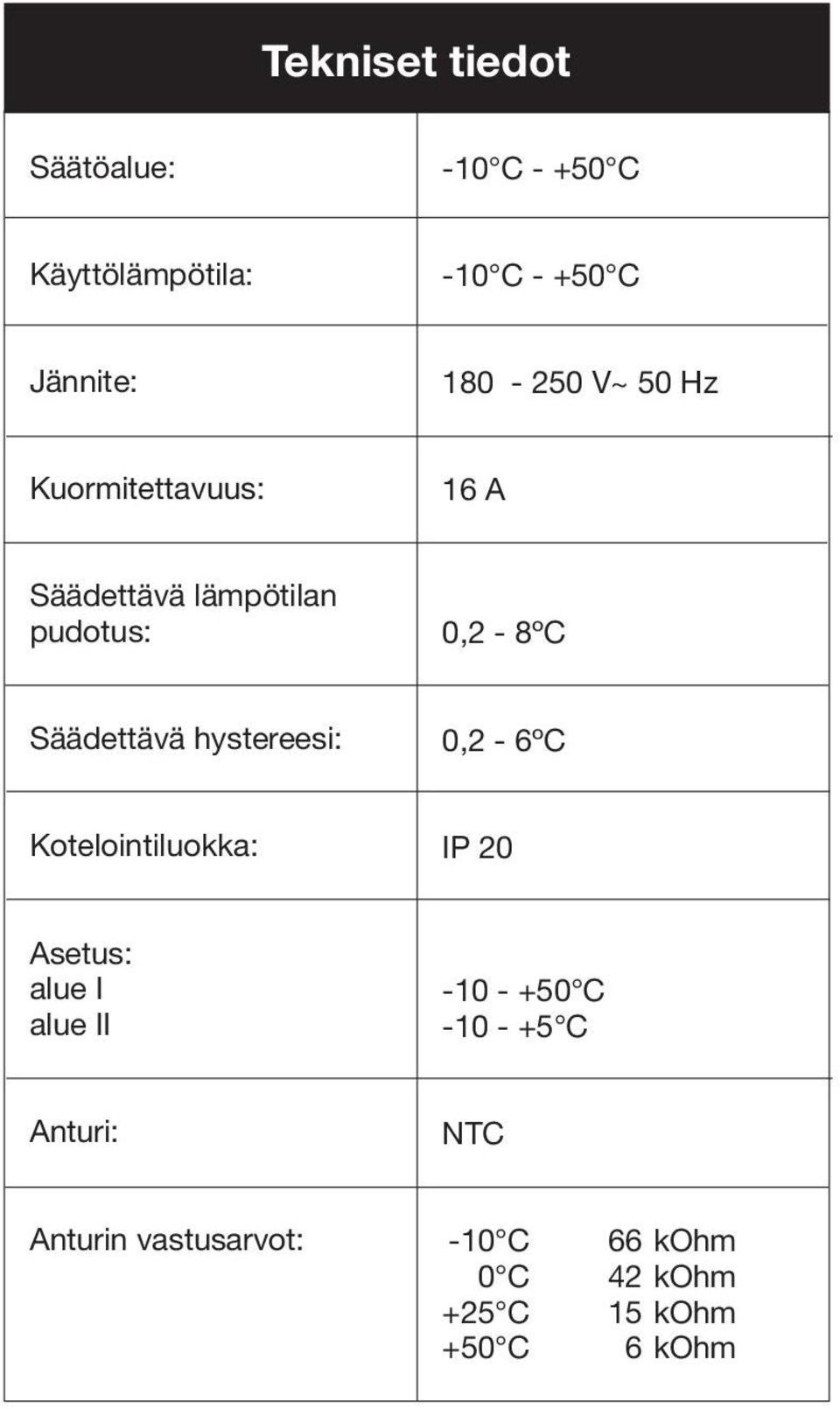

6 Tekniset tiedot Säätöalue: -10 C C Käyttölämpötila: -10 C C Jännite: V~ 50 Hz Kuormitettavuus: 16 A Säädettävä lämpötilan pudotus: 0,2-8ºC Säädettävä hystereesi: 0,2-6ºC Kotelointiluokka: IP 20 Asetus: alue I alue II C C Anturi: NTC Anturin vastusarvot: -10 C 66 kohm 0 C 42 kohm +25 C 15 kohm +50 C 6 kohm

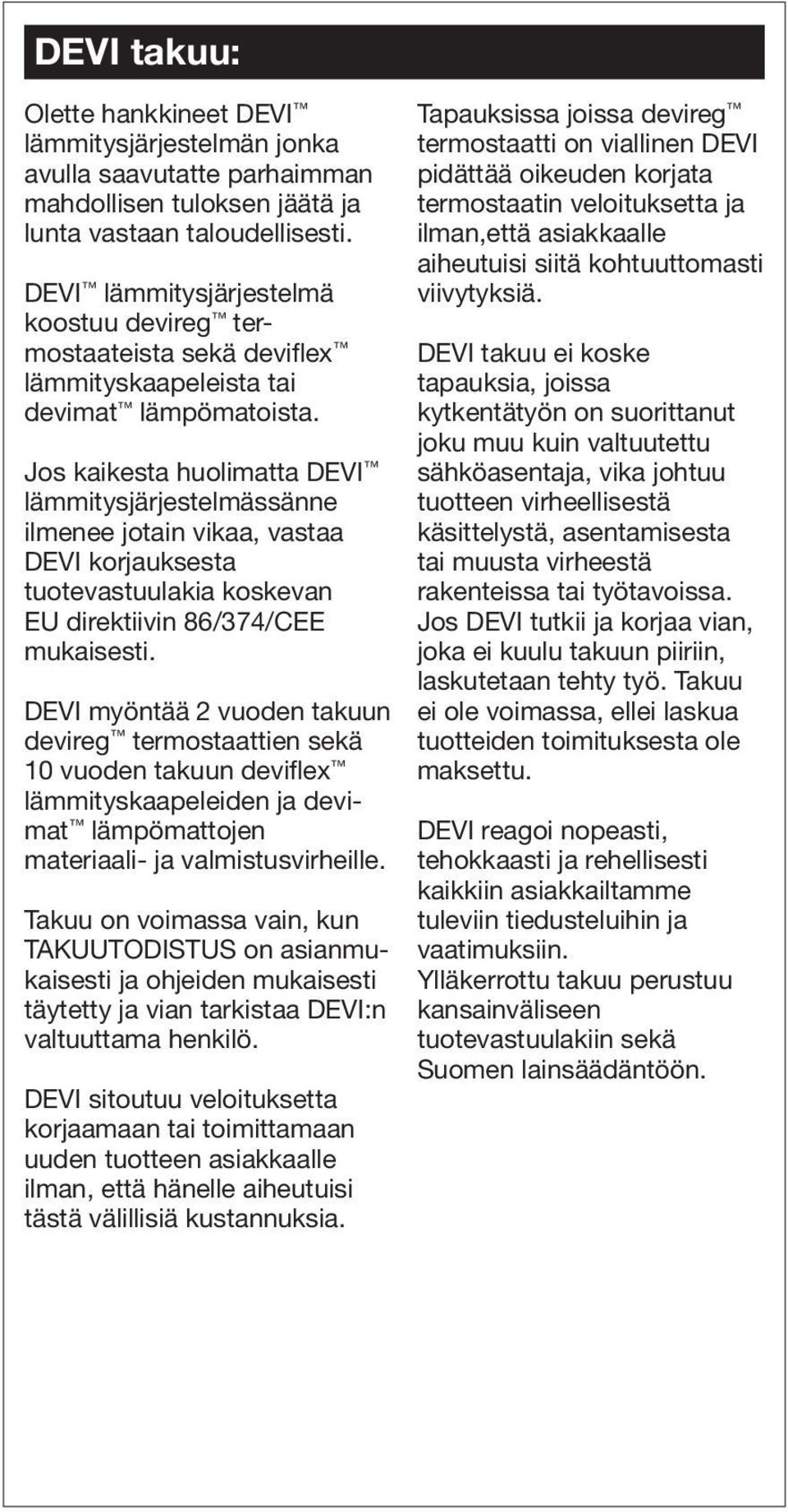

7 DEVI takuu: Olette hankkineet DEVI lämmitysjärjestelmän jonka avulla saavutatte parhaimman mahdollisen tuloksen jäätä ja lunta vastaan taloudellisesti. DEVI lämmitysjärjestelmä koostuu devireg termostaateista sekä deviflex lämmityskaapeleista tai devimat lämpömatoista. Jos kaikesta huolimatta DEVI lämmitysjärjestelmässänne ilmenee jotain vikaa, vastaa DEVI korjauksesta tuotevastuulakia koskevan EU direktiivin 86/374/CEE mukaisesti. DEVI myöntää 2 vuoden takuun devireg termostaattien sekä 10 vuoden takuun deviflex lämmityskaapeleiden ja devimat lämpömattojen materiaali- ja valmistusvirheille. Takuu on voimassa vain, kun TAKUUTODISTUS on asianmukaisesti ja ohjeiden mukaisesti täytetty ja vian tarkistaa DEVI:n valtuuttama henkilö. DEVI sitoutuu veloituksetta korjaamaan tai toimittamaan uuden tuotteen asiakkaalle ilman, että hänelle aiheutuisi tästä välillisiä kustannuksia. Tapauksissa joissa devireg termostaatti on viallinen DEVI pidättää oikeuden korjata termostaatin veloituksetta ja ilman,että asiakkaalle aiheutuisi siitä kohtuuttomasti viivytyksiä. DEVI takuu ei koske tapauksia, joissa kytkentätyön on suorittanut joku muu kuin valtuutettu sähköasentaja, vika johtuu tuotteen virheellisestä käsittelystä, asentamisesta tai muusta virheestä rakenteissa tai työtavoissa. Jos DEVI tutkii ja korjaa vian, joka ei kuulu takuun piiriin, laskutetaan tehty työ. Takuu ei ole voimassa, ellei laskua tuotteiden toimituksesta ole maksettu. DEVI reagoi nopeasti, tehokkaasti ja rehellisesti kaikkiin asiakkailtamme tuleviin tiedusteluihin ja vaatimuksiin. Ylläkerrottu takuu perustuu kansainväliseen tuotevastuulakiin sekä Suomen lainsäädäntöön.

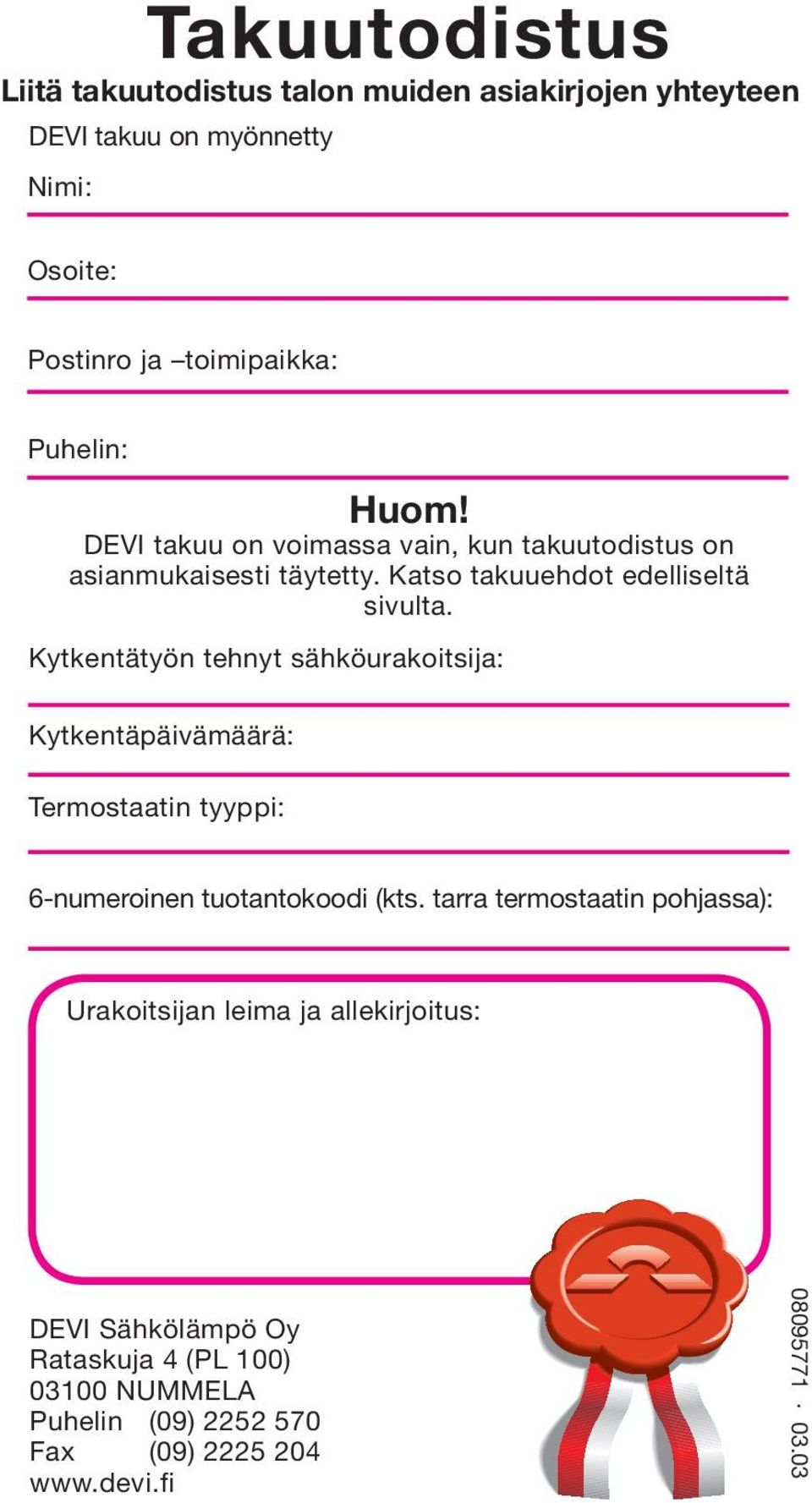

8 Takuutodistus Liitä takuutodistus talon muiden asiakirjojen yhteyteen DEVI takuu on myönnetty Nimi: Osoite: Postinro ja toimipaikka: Puhelin: Huom! DEVI takuu on voimassa vain, kun takuutodistus on asianmukaisesti täytetty. Katso takuuehdot edelliseltä sivulta. Kytkentätyön tehnyt sähköurakoitsija: Kytkentäpäivämäärä: Termostaatin tyyppi: 6-numeroinen tuotantokoodi (kts. tarra termostaatin pohjassa): Urakoitsijan leima ja allekirjoitus: DEVI Sähkölämpö Oy Rataskuja 4 (PL 100) NUMMELA Puhelin (09) Fax (09)
