Talomat-järjestelmän sähkösuunnittelu
|
|
- Laura Uotila
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Talomat-järjestelmän sähkösuunnittelu Sähkösuunnittelun vaiheet Tarjouksen laskenta pistekuvien perusteella. Pistekuvat ja niiden hyväksyttäminen Johdotuskuvat I/O-listan ja ohjelman teko johdotuskuvien perusteella Järjestelmän toimitus Rusthollinkatu Tampere Puh

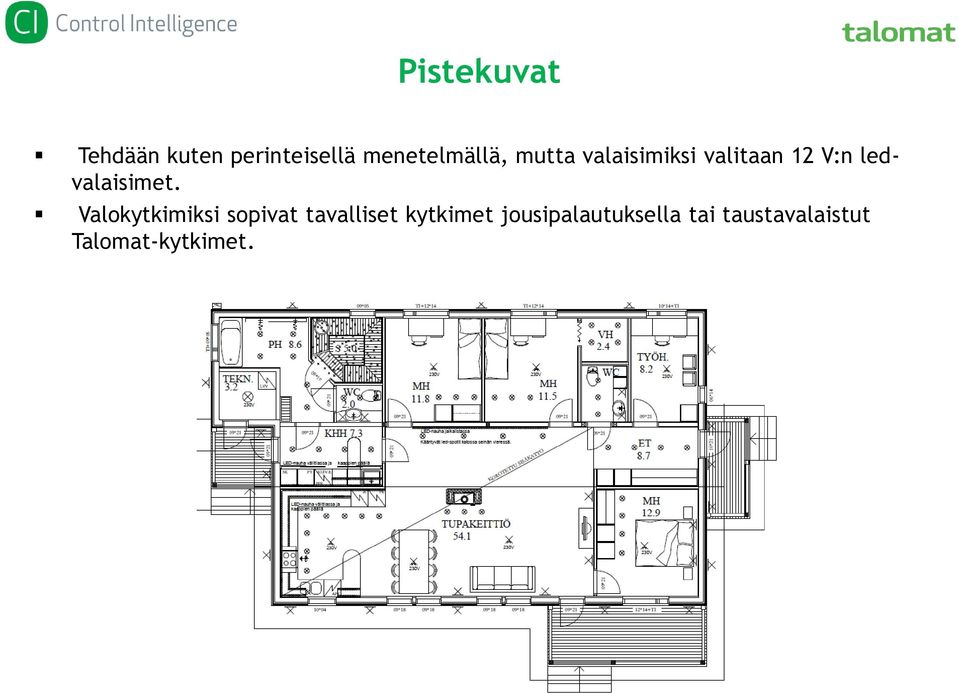

2 Pistekuvat Tehdään kuten perinteisellä menetelmällä, mutta valaisimiksi valitaan 12 V:n ledvalaisimet. Valokytkimiksi sopivat tavalliset kytkimet jousipalautuksella tai taustavalaistut Talomat-kytkimet.

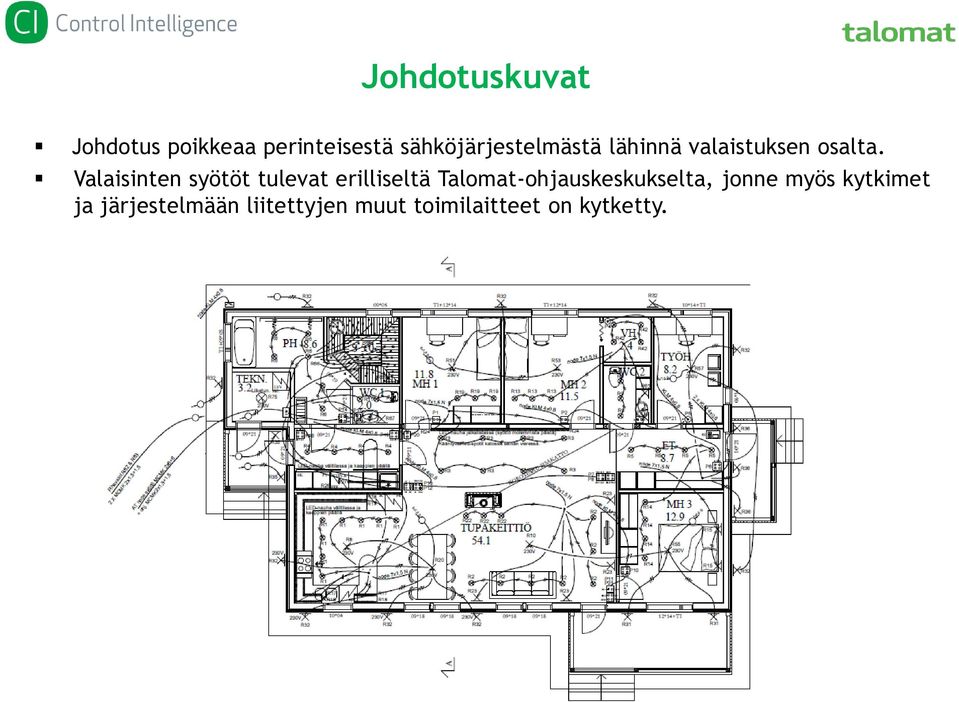

3 Johdotuskuvat Johdotus poikkeaa perinteisestä sähköjärjestelmästä lähinnä valaistuksen osalta. Valaisinten syötöt tulevat erilliseltä Talomat-ohjauskeskukselta, jonne myös kytkimet ja järjestelmään liitettyjen muut toimilaitteet on kytketty.

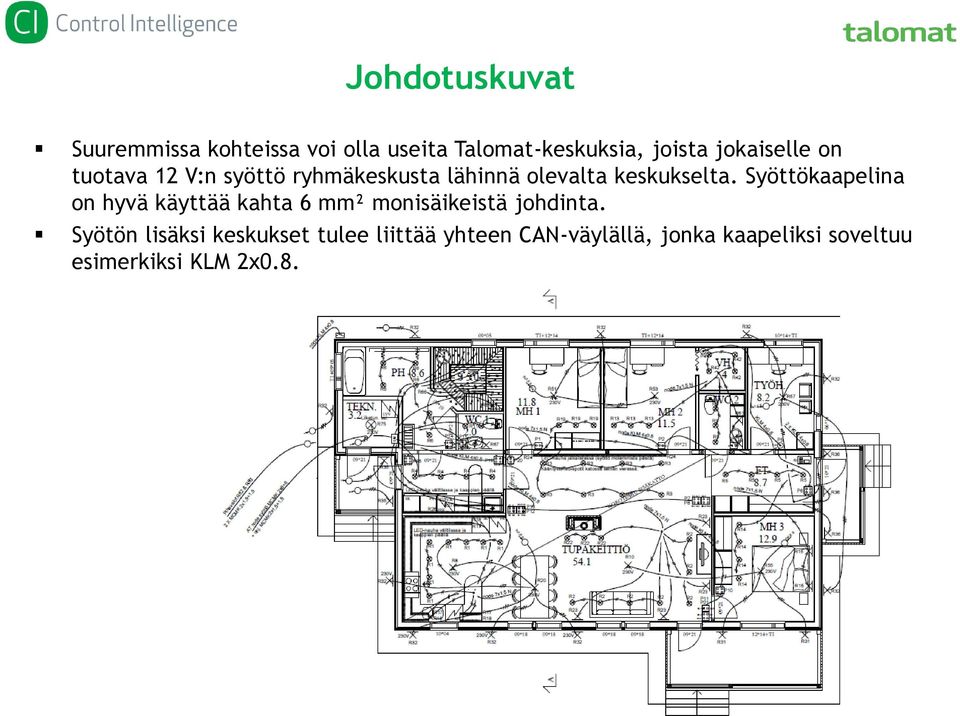

4 Johdotuskuvat Suuremmissa kohteissa voi olla useita Talomat-keskuksia, joista jokaiselle on tuotava 12 V:n syöttö ryhmäkeskusta lähinnä olevalta keskukselta. Syöttökaapelina on hyvä käyttää kahta 6 mm² monisäikeistä johdinta. Syötön lisäksi keskukset tulee liittää yhteen CAN-väylällä, jonka kaapeliksi soveltuu esimerkiksi KLM 2x0.8.
5 Johdotuskuvat Mikäli kohteessa halutaan käyttää 230 voltin ohjauksia, on näiden syötöt tuotava ryhmäkeskukseen. Ryhmäkeskukseen tulee ohjauksia vastaava määrä 12 V releitä. Releille tulee johdottaa tarvittava määrä johtimia Talomat-keskukselta.

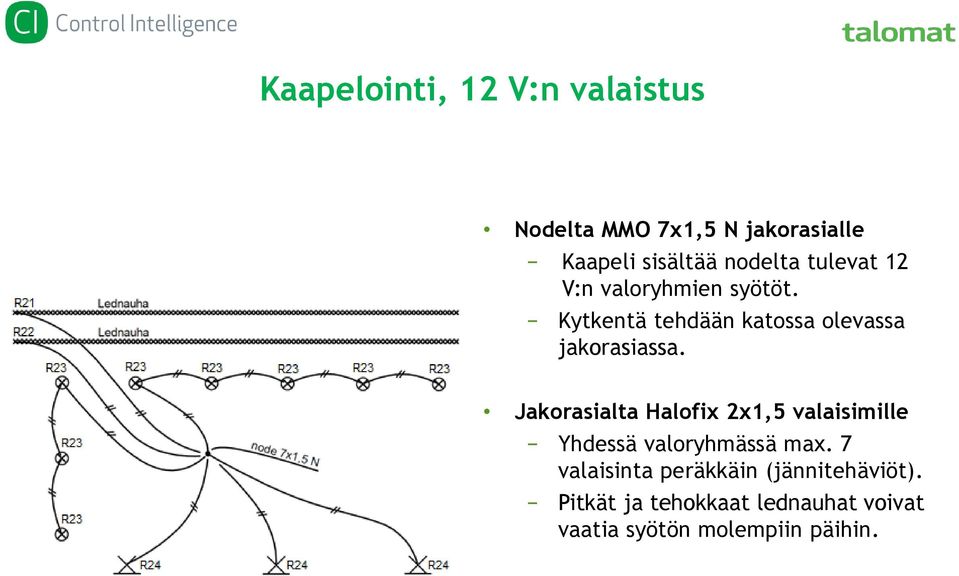

6 Kaapelointi, 12 V:n valaistus Nodelta MMO 7x1,5 N jakorasialle Kaapeli sisältää nodelta tulevat 12 V:n valoryhmien syötöt. Kytkentä tehdään katossa olevassa jakorasiassa. Jakorasialta Halofix 2x1,5 valaisimille Yhdessä valoryhmässä max. 7 valaisinta peräkkäin (jännitehäviöt). Pitkät ja tehokkaat lednauhat voivat vaatia syötön molempiin päihin.

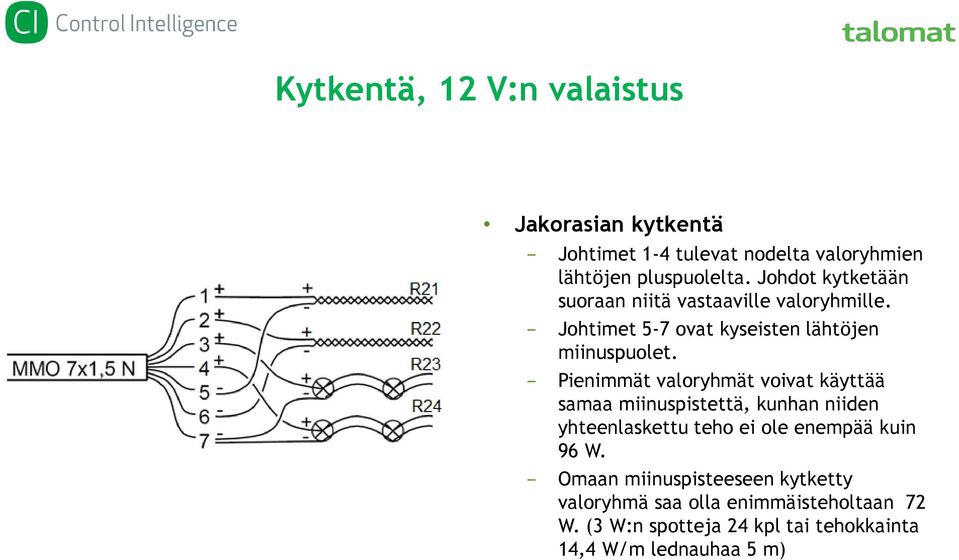

7 Kytkentä, 12 V:n valaistus Jakorasian kytkentä Johtimet 1-4 tulevat nodelta valoryhmien lähtöjen pluspuolelta. Johdot kytketään suoraan niitä vastaaville valoryhmille. Johtimet 5-7 ovat kyseisten lähtöjen miinuspuolet. Pienimmät valoryhmät voivat käyttää samaa miinuspistettä, kunhan niiden yhteenlaskettu teho ei ole enempää kuin 96 W. Omaan miinuspisteeseen kytketty valoryhmä saa olla enimmäisteholtaan 72 W. (3 W:n spotteja 24 kpl tai tehokkainta 14,4 W/m lednauhaa 5 m)

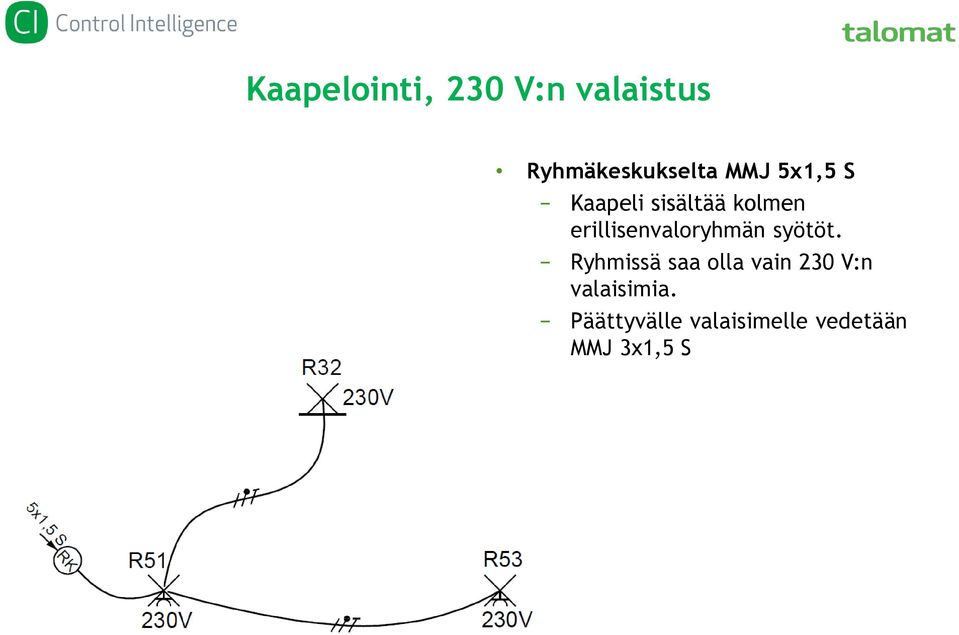

8 Kaapelointi, 230 V:n valaistus Ryhmäkeskukselta MMJ 5x1,5 S Kaapeli sisältää kolmen erillisenvaloryhmän syötöt. Ryhmissä saa olla vain 230 V:n valaisimia. Päättyvälle valaisimelle vedetään MMJ 3x1,5 S

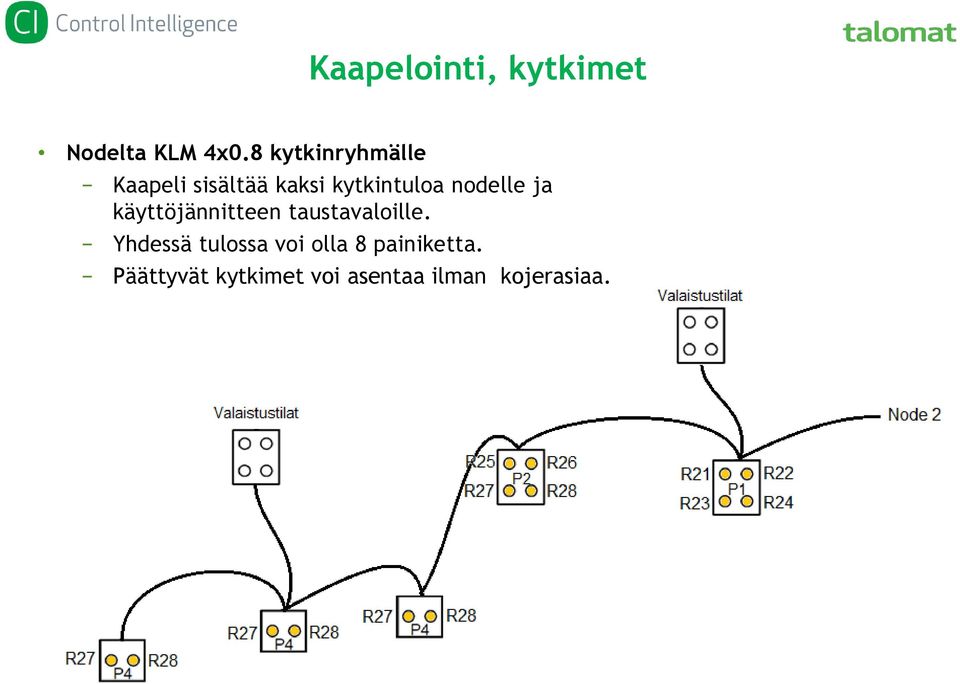

9 Kaapelointi, kytkimet Nodelta KLM 4x0.8 kytkinryhmälle Kaapeli sisältää kaksi kytkintuloa nodelle ja käyttöjännitteen taustavaloille. Yhdessä tulossa voi olla 8 painiketta. Päättyvät kytkimet voi asentaa ilman kojerasiaa.

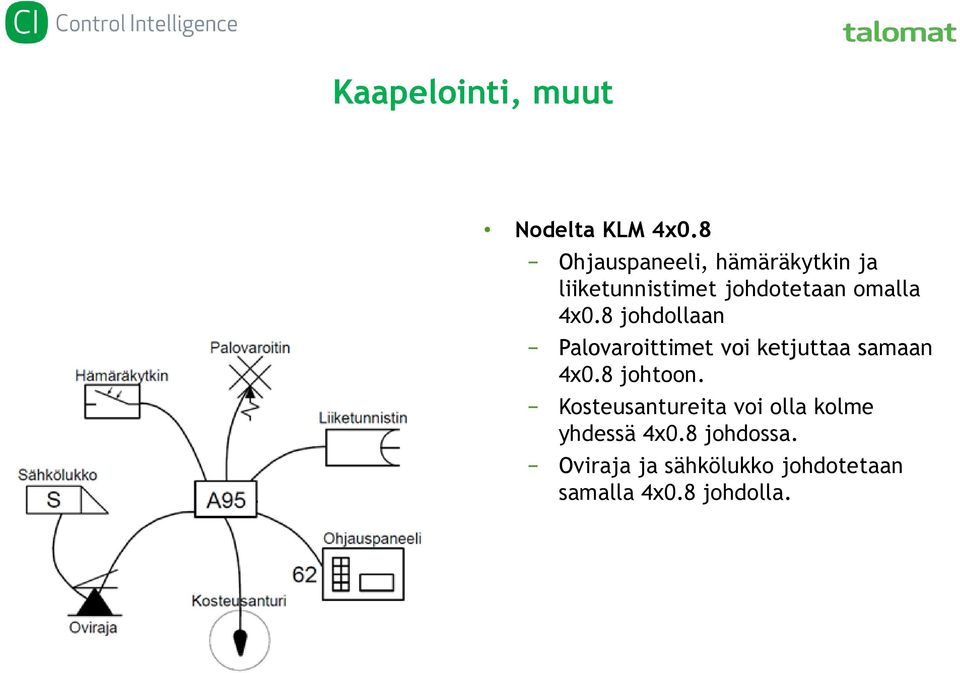

10 Kaapelointi, muut Nodelta KLM 4x0.8 Ohjauspaneeli, hämäräkytkin ja liiketunnistimet johdotetaan omalla 4x0.8 johdollaan Palovaroittimet voi ketjuttaa samaan 4x0.8 johtoon. Kosteusantureita voi olla kolme yhdessä 4x0.8 johdossa. Oviraja ja sähkölukko johdotetaan samalla 4x0.8 johdolla.

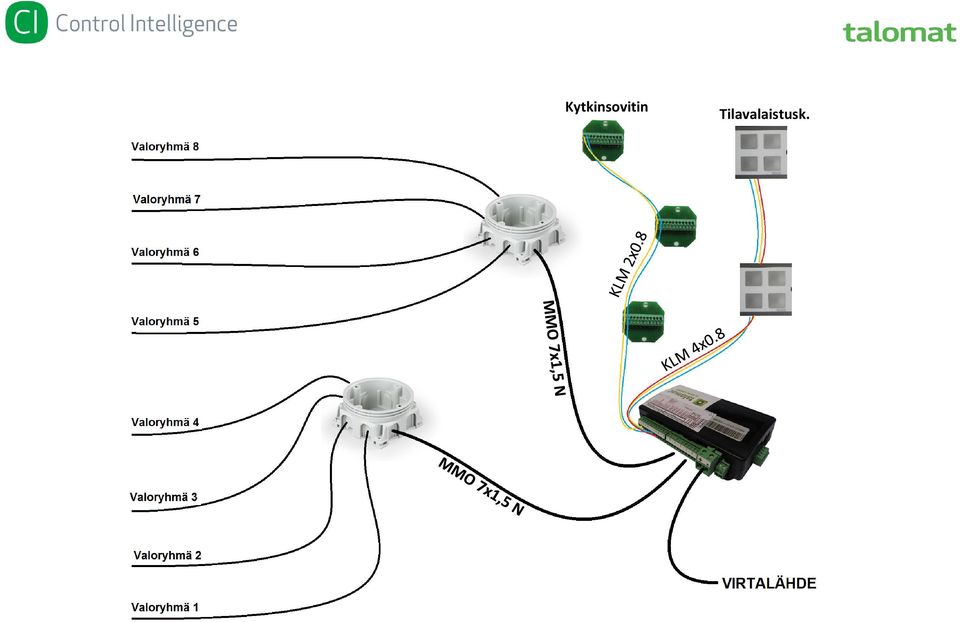

11 Kytkinsovitin Tilavalaistusk.
12 Node A95 -ohjausyksikkö 8 kpl muunneltavaa input- liityntää 8 digitaalituloa (ON / OFF) 3 analogiatuloa, 5 digitaalituloa 3 analogiatuloa, 1 digitaalitulo, 4 pienivirtaista (1A) lähtöä 6 kpl output-liityntää (6A, himmennettävä) Virtaliitin, kokonaisvirta 20A (240W) Can-väyläliitin RS-232 sarjaväyläliitäntä

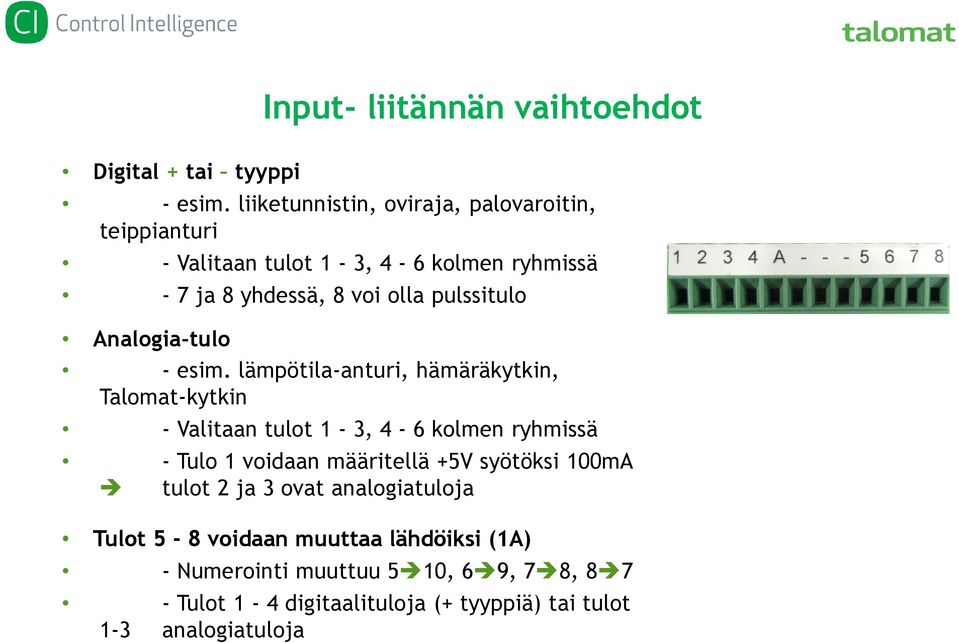

13 Input- liitännän vaihtoehdot Digital + tai tyyppi - esim. liiketunnistin, oviraja, palovaroitin, teippianturi - Valitaan tulot 1-3, 4-6 kolmen ryhmissä - 7 ja 8 yhdessä, 8 voi olla pulssitulo Analogia-tulo - esim. lämpötila-anturi, hämäräkytkin, Talomat-kytkin - Valitaan tulot 1-3, 4-6 kolmen ryhmissä - Tulo 1 voidaan määritellä +5V syötöksi 100mA tulot 2 ja 3 ovat analogiatuloja Tulot 5-8 voidaan muuttaa lähdöiksi (1A) - Numerointi muuttuu 5 10, 6 9, 7 8, Tulot 1-4 digitaalituloja (+ tyyppiä) tai tulot 1-3 analogiatuloja

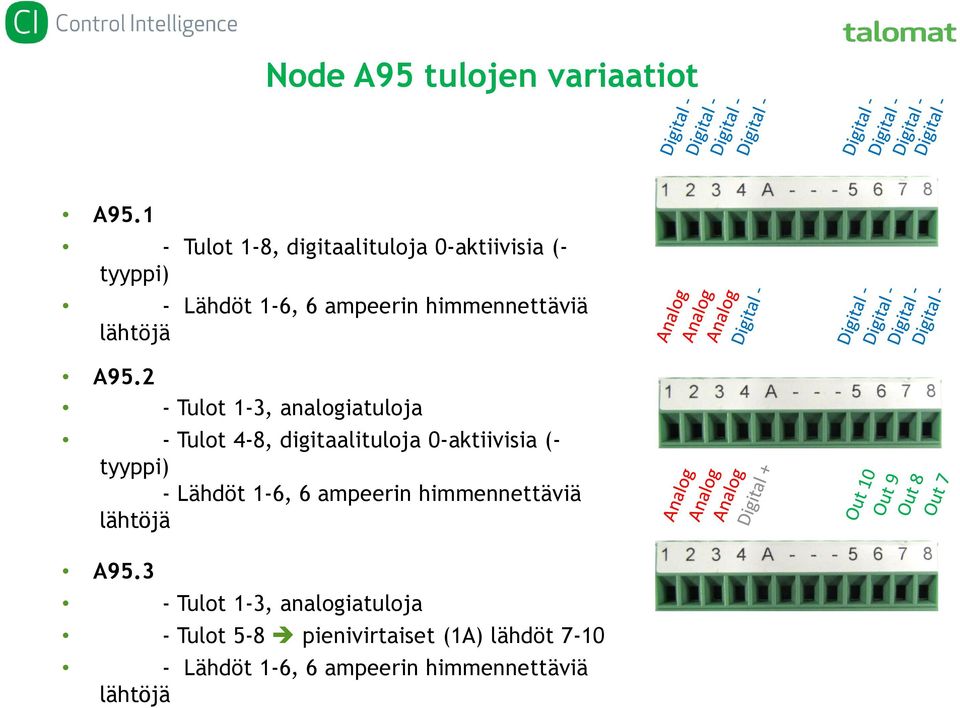

14 Node A95 tulojen variaatiot A Tulot 1-8, digitaalituloja 0-aktiivisia (- tyyppi) - Lähdöt 1-6, 6 ampeerin himmennettäviä lähtöjä A Tulot 1-3, analogiatuloja - Tulot 4-8, digitaalituloja 0-aktiivisia (- tyyppi) - Lähdöt 1-6, 6 ampeerin himmennettäviä lähtöjä A Tulot 1-3, analogiatuloja - Tulot 5-8 pienivirtaiset (1A) lähdöt Lähdöt 1-6, 6 ampeerin himmennettäviä lähtöjä

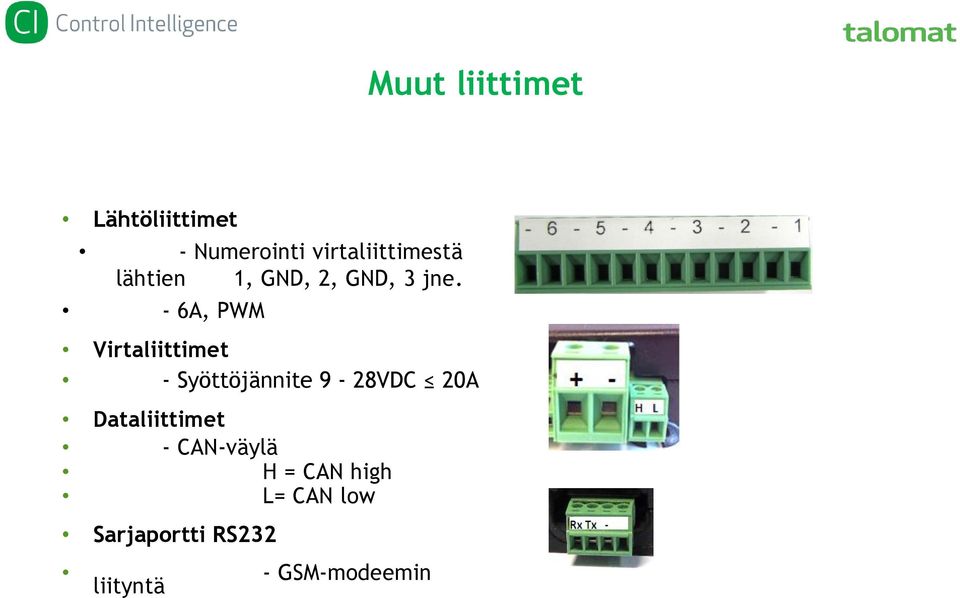

15 Muut liittimet Lähtöliittimet - Numerointi virtaliittimestä lähtien 1, GND, 2, GND, 3 jne. - 6A, PWM Virtaliittimet - Syöttöjännite 9-28VDC 20A Dataliittimet - CAN-väylä H = CAN high L= CAN low Sarjaportti RS232 - GSM-modeemin liityntä

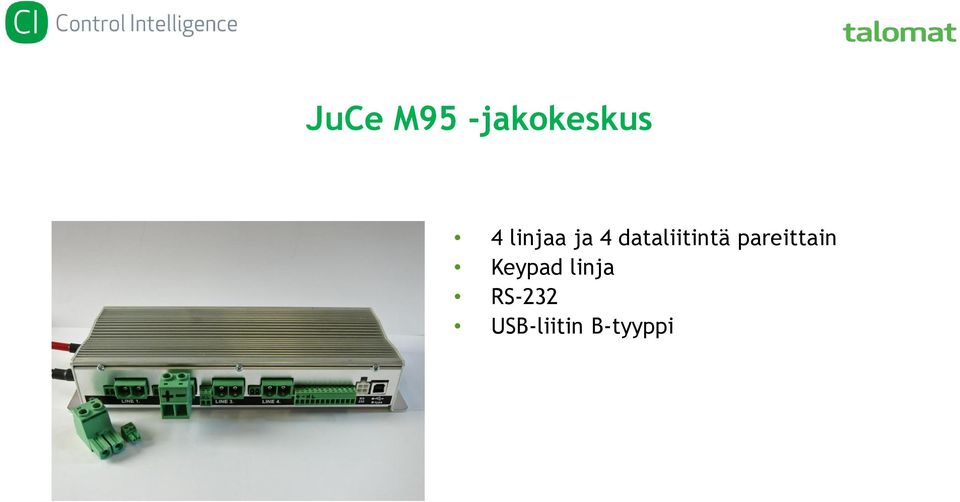

16 JuCe M95 -jakokeskus 4 linjaa ja 4 dataliitintä pareittain Keypad linja RS-232 USB-liitin B-tyyppi

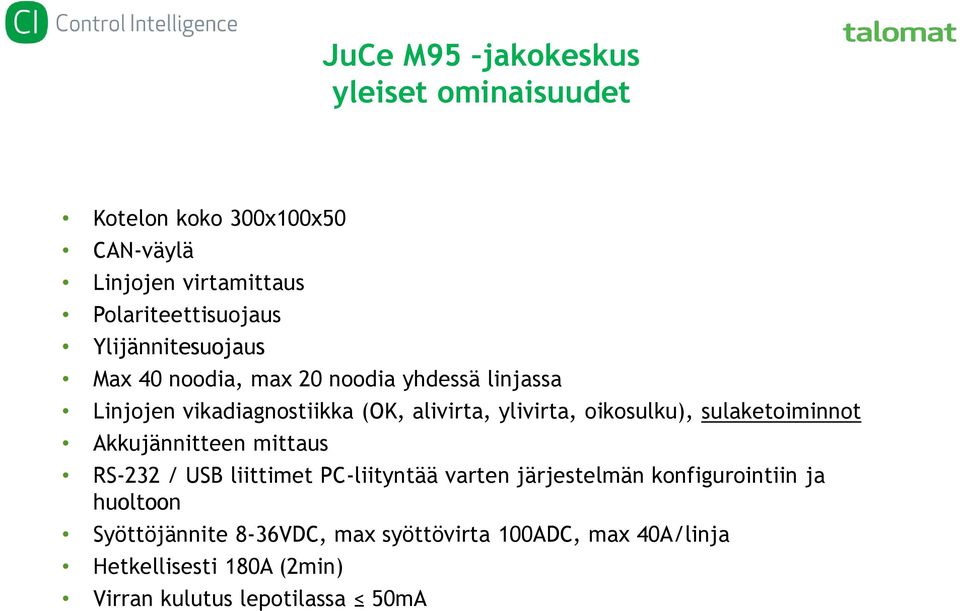

17 JuCe M95 jakokeskus yleiset ominaisuudet Kotelon koko 300x100x50 CAN-väylä Linjojen virtamittaus Polariteettisuojaus Ylijännitesuojaus Max 40 noodia, max 20 noodia yhdessä linjassa Linjojen vikadiagnostiikka (OK, alivirta, ylivirta, oikosulku), sulaketoiminnot Akkujännitteen mittaus RS-232 / USB liittimet PC-liityntää varten järjestelmän konfigurointiin ja huoltoon Syöttöjännite 8-36VDC, max syöttövirta 100ADC, max 40A/linja Hetkellisesti 180A (2min) Virran kulutus lepotilassa 50mA

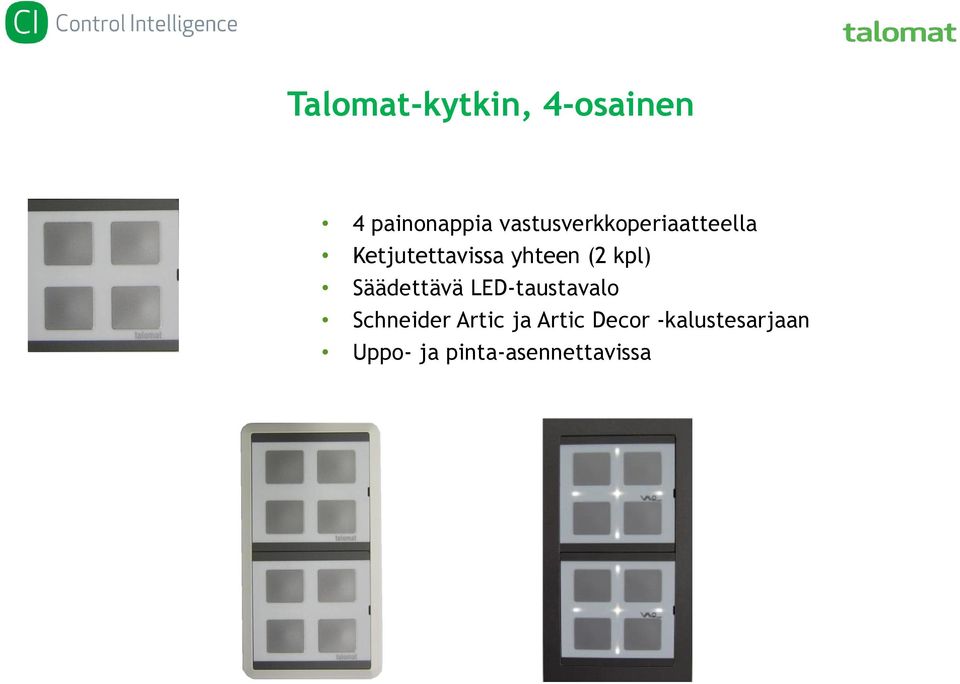

18 Talomat-kytkin, 4-osainen 4 painonappia vastusverkkoperiaatteella Ketjutettavissa yhteen (2 kpl) Säädettävä LED-taustavalo Schneider Artic ja Artic Decor -kalustesarjaan Uppo- ja pinta-asennettavissa

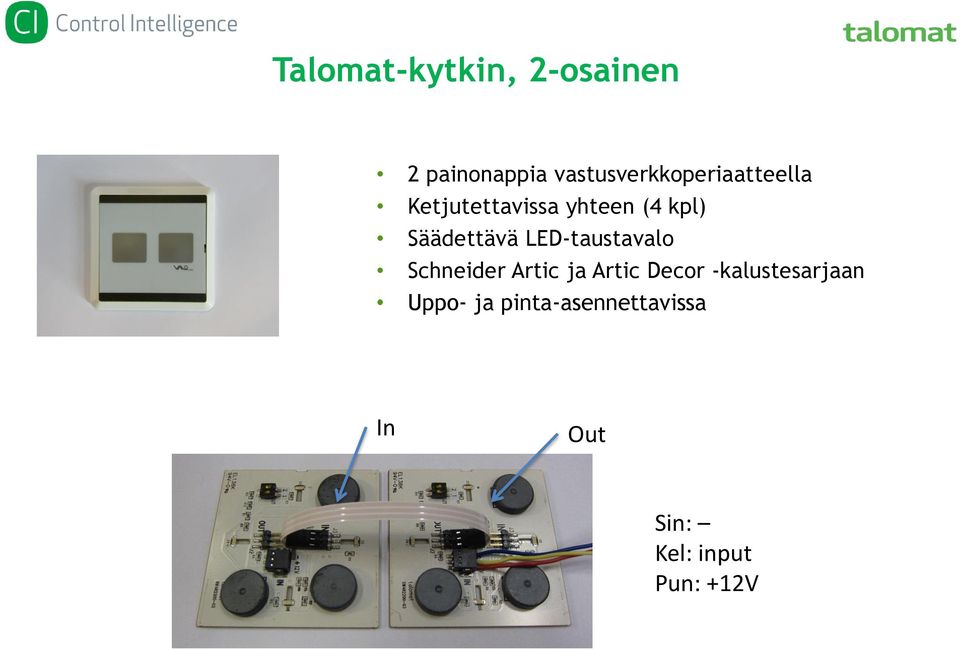

19 Talomat-kytkin, 2-osainen 2 painonappia vastusverkkoperiaatteella Ketjutettavissa yhteen (4 kpl) Säädettävä LED-taustavalo Schneider Artic ja Artic Decor -kalustesarjaan Uppo- ja pinta-asennettavissa In Out Sin: Kel: input Pun: +12V

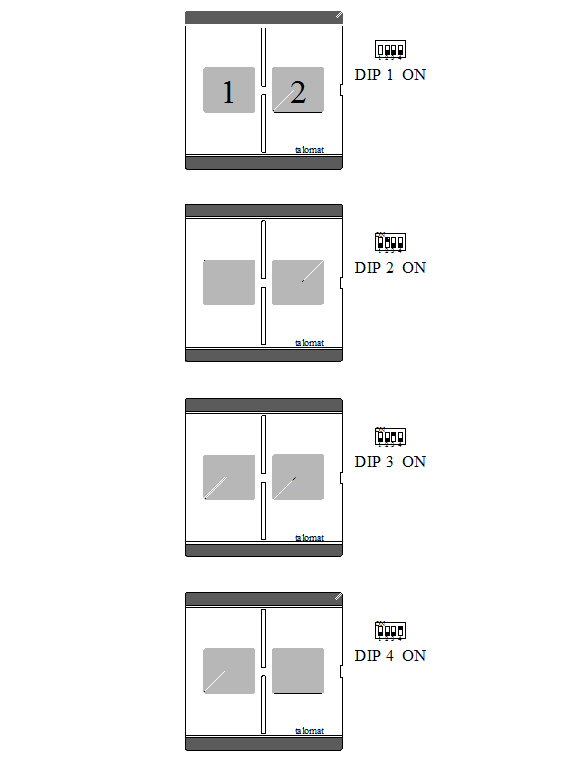

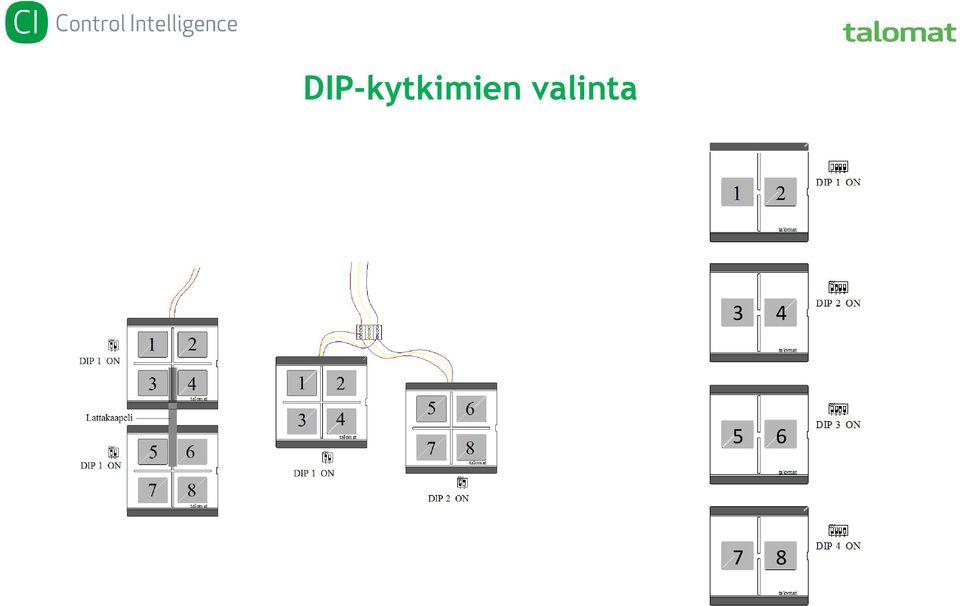

20 DIP-kytkimien valinta
21 Kytkinsovitin Toimii vastusverkkoperiaatteella samoin kuin Talomat-kytkimet Voidaan liittää 8 jousipalautteista kytkintä Ketjutettavissa yhteen Asennus kojerasian pohjaan, kytkimen alle
22 Kytkinsovitin
23 Ohjauspaneeli, D92 10 toimintonäppäintä. Kun toiminto on aktiivinen, näppäimen taustavalo on kirkkaampi. 128x64 pikselin yksivärinen LCD näyttö Integroitu valoanturi Käyttölämpötila-alue C. Mitat: - Pituus Leveys 25 - Korkeus 59 mm Paino 310g Käyttöjännitealue 8-32 V. Tyhjäkäyntivirta 20 ma. IP 20 Uppo- ja pinta-asennettavissa Näppäimien ja näytön taustavalon kirkkauden säätö 4 taustavalaistua funktionäppäintä Säädettävä taustavalo
24 Ohjauspaneeli, D93 3 Kosketusnäyttö, resistiivinen 320x240 pikselin värillinen LCD näyttö Koko 75x56x17mm, IP20 Näytön taustavalon ja kontrastin säätö Pintamalli, tarrakiinitys Käyttöjännitealue 8-16V
25 Kaapelointi, 12 V:n valaistus Nodelta MMO 7x1,5 N jakorasialle Kaapeli sisältää nodelta tulevat 12 V:n valoryhmien syötöt. Kytkentä tehdään katossa olevassa jakorasiassa. Jakorasialta Halofix 2x1,5 valaisimille Yhdessä valoryhmässä max. 7 valaisinta peräkkäin (jännitehäviöt). Pitkät ja tehokkaat lednauhat voivat vaatia syötön molempiin päihin. Ota huomioon jännitehäviöt pidemmissä vedoissa!
26 Kytkentä, 12 V:n valaistus Jakorasian kytkentä Johtimet 1-4 tulevat nodelta valoryhmien lähtöjen pluspuolelta. Johdot kytketään suoraan niitä vastaaville valoryhmille. Johtimet 5-7 ovat kyseisten lähtöjen miinuspuolet. Pienimmät valoryhmät voivat käyttää samaa miinuspistettä, kunhan niiden yhteenlaskettu teho ei ole enempää kuin 96 W. Omaan miinuspisteeseen kytketty valoryhmä saa olla enimmäisteholtaan 72 W. (3 W:n spotteja 24 kpl tai tehokkainta 14,4 W/m lednauhaa 5 m) Älä käytä suojamaajohdinta edes miinusjohtimena!
27 Kaapelointi, 230 V:n valaistus Ryhmäkeskukselta MMJ 5x1,5 S Kaapeli sisältää kolmen erillisenvaloryhmän syötöt. Ryhmissä saa olla vain 230 V:n valaisimia. Päättyvälle valaisimelle vedetään MMJ 3x1,5 S
28 Valoryhmien numerointi R 2 3 Node Lähtö 1 = Keittiö, ruokailutila 1 = 6 A (72W) + Himmennys 2 = Olohuone, eteinen 2 = 6 A (72W) + Himmennys 3 = Ulkovalot 3 = 6 A (72W) + Himmennys 4 = Makuuhuoneet, wc 4 = 6 A (72W) + Himmennys 5 = Makuuhuoneet, yk. Aula 5 = 6 A (72W) + Himmennys 6 = Pesuhuone, sauna, khh 6 = 6 A (72W) + Himmennys 7 = 1 A (12W) (Keittiönoodissa vain jos ei tule pistorasiaohjausta) *Tilavalaistuksessa 8 = 1 A (12W) (Keittiönoodissa vain jos ei tule magneettiventtiiliä) *Ulkovaloautomatiikka *Ei tilavalaistuksessa
29 1 = Keittiö, rt 2 = Olohuone, et 4 = Makuuhuoneet, wc 6 = Pesuhuone, khh, s
30 Kaapelointi, kytkimet Nodelta KLM 4x0.8 kytkinryhmälle Kaapeli sisältää kaksi kytkintuloa nodelle ja käyttöjännitteen taustavaloille. Yhdessä tulossa voi olla 8 painiketta. Päättyvät kytkimet voi asentaa ilman kojerasiaa.
31 Kytkinsovitin Tilavalaistusk.
32 Kaapelointi, muut Nodelta KLMA 4x0.8 Ohjauspaneeli, hämäräkytkin ja liiketunnistimet johdotetaan omalla 4x0.8 johdollaan Ketjutettavat palovaroittimet johdotetaan samaan 4x0.8 johtoon. Vain yhdeltä palovaroittimelta kärkitieto järjestelmään. Järjestelmään voidaan liittää myös yksittäisiä palovaroittimia, mutta tällöin hälytys ei siirry järjestelmän kautta muihin palovaroittimiin. Kosteusantureita voi olla kolme yhdessä 4x0.8 johdossa. Oviraja ja mahdollinen sähkölukko johdotetaan samalla 4x0.8 johdolla. (Huomioi riittävä johdotus myös muille laitteille kuten koodilukolle)
33 Valaisimet Valaisimiksi on pyrittävä valitsemaan vain 12 (tai 24) voltin jännitteelle tarkoitettuja valaisimia. Ledinauhat ja MR16-kannan spotit sopivat aina 12V:n jännitteelle. Mikäli kyseessä on ledipaneeli tai muu kiinteällä valonlähteellä oleva valaisin on syytä tarkistaa sopivuus 12V:n jännitteelle. 12V 12V 12V
34 Valaisimet Jos valaisimen mukana tulee 230V:n jännitteelle tarkoitettu vakiovirtaohjain, josta löytyy merkintä 350mA, 500mA tai 700mA. Kyseessä on silloin vakiovirtaohjattu valaisin, jota ei saa liittää suoraan Talomat-järjestelmään ilman vakiovirtaohjainta, joka soveltuu 12V:n jännitteelle ja kyseiselle valaisimelle. 500mA 350mA 700mA! Valaisimen käyttöjännite voi olla myös korkeampi kuin 12V (ledipaneelit), tällöin vakiovirtaohjaimen pitää olla sellainen, joka pystyy myös nostamaan jännitettä.
