Painetasapainotetut venttiilit (PN 25)

Transkriptio

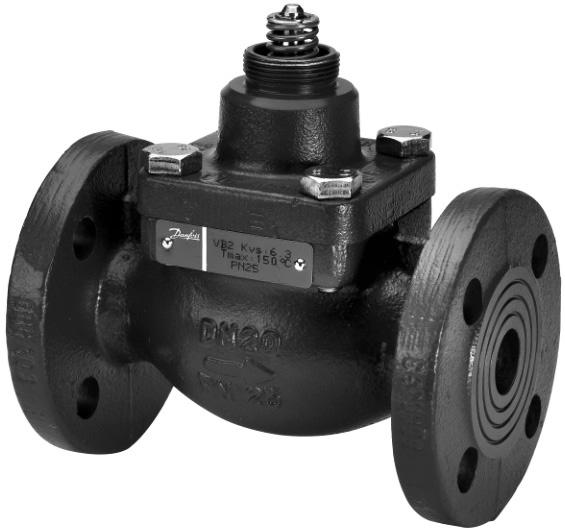

1 Tekninen esite Painetasapainotetut venttiilit (PN 25) 2-tieventtiili, ulkokierre VB 2 2-tieventtiili, laippa Kuvaus VB 2 ja VB 2 - säätöventtiilit on suunniteltu toimimaan yhdessä sähköisten Danfoss toimilaitteiden kanssa. Soveltuvat toimilaitteet AMV(E) 10, 20 ja 30 sekä jousipalautteiset AMV(E) 13, 23 ja 33. ja VB 2 - säätöventtiilit soveltuvat etenkin vaativiin olosuhteisiin seuraavissa järjestelmissä: - Kaukolämpö, - lämmitys - käyttöveden säätö, lämmönsiirrin tai varaajakytkennällä, jossa ne mahdollistavat tarkemman säädön ja pidemmän käyttöajan. Ominaisuudet: Säätöventtiilissä jaettu ominaiskäyrä vaativiin säätötilanteisiin Korkea sulkupaine-ero pienikokoisilla toimilaitteilla Useita k VS -arvoja Painantaliitännän ansiosta helppo kiinnitys toimimoottoriin Säätösuhde vähintään 50:1 Edut: Nopea ja tasainen säätö Lämmin käyttövesi pysyy miellyttävän lämpöisenä Tasainen säätö säästää energiaa Komponenttien pidempi elinikä vähäisemmän huojunnan ansiosta Tärkeimmät tiedot: k VS 0,25-40 m 3 /h PN 25 Lämpötila: - kiertovesi/vesi-glykoliseos, kork. 30 % C Liitännät: - Ulkokierre - Laippaaitteen Tilaaminen Esimerkki: 2-tieventtiili ; 15; k VS 1,6; PN 25; t maks. lämpötila 150 C; ulkokierre venttiili Til.nro: 065B2014 Lisätarvike: - 1 Liittimet Til.nro: 003H6908 (ulkokierre) Ulkoinen kierre k VS Isku ISO 228/1 (m 3 /h) (mm) 0, B2010 0, B2011 0, B G ¾ A 1, B2013 1, B2014 2, B2015 4, B G 1 A 4, B2016 6, B G 1¼ A 6, B2017 8, B G 1½ A B2018 G 13/4 A B G 2 A B G 2½ A B2020 VB 2 (laippa) k 1) VS Isku (m 3 /h) (mm) 0, B2050 0, B2051 0, B , B2053 1, B2054 2, B2055 4, B , B B B B B2061 1) k VS standardin VDI/VDE 2173 mukaisesti Danfoss ED.LH.M4.20 1

2 Tilaaminen (jatkuu) Varaosat, Lisätarvikkeet (liitinpari) Venttiilin sisäosa Venttiilikoko 15/1,0 15/1,6 15/2,5 15/4,0 20/4,0 20/6,3 25/6,3 25/8,0 32/10 40/16 50/25 065B B B B B B B B B B B2040 Ulkoinen kierre ISO 228/1 Hitsattavat liittimet 1) Tailpieces with ext. thread 1) 15 G ¾ A 003H H G 1 A 003H H G 1¼ A 003H H G 13/4 A 003H6911 2) 003H6905 2) 32 G 1½ A 003H6914 3) 003H6906 3) 40 G 2 A 065B B G 2½ A 065B B2005 1) hitsattavat liittimet (teräs), ulkokierre (messinki) 2) venttiilille 065B2029 (G 13/4 A) 3) venttiilille 065B2018 (G 1½ A) Spare parts VB 2 Tiivistysholkki Venttiilikoko B2070 Tekniset tiedot Nimellinen putkikoko k VS -arvo Isku 4,0 6,3 6,3 8, m 3 /h 0,25 0,40 0,63 1,0 1,6 2,5 4,0 VB 2 6, mm 5 VB Säätösuhde > 50:1 Ominaiskäyrä jaettu ominaiskäyrä CKavitointikerroin z 0,5 Vuoto standardin IEC 534 mukaan enintään 0,05 % k VS :stä Nimellispaine PN 25 Virtausaine vesi/vesi-glykoliseos, korkeintaan 30 % Virtausaineen ph Min. 7, Max. 10 Virtausaineen lämpötila C Liitännät VB 2 Ulkokierre standardin ISO mukaan Laippa PN 25 standardin EN mukaan Materiaalit VM2 VB2 Venttiilirunko Punametalli (Rg 5) Pallografiittivalurauta Venttiilin kansi - EN-GJS LT (GGG 40.3) Lautanen, istukka ja kara Tiivistysholkin tiiviste Ruostumaton teräs O-renkaat EPDM-kumia Δp sulkupaine-ero k VS AMV(E) 10/13 AMV(E) 20/23, 30/33 (mm) (m 3 /h) (bar) (bar) 15 0,25-4, , , , , Δp sulkupaine-ero VB 2 VB 2 k VS AMV(E) 10/13 AMV(E) 20/23, 30/33 (mm) (m 3 /h) (bar) (bar) , Maks. sulkeutumispaine: 16 bar tai 25 bar riippuen venttiilin ja toimilaitteen yhdistelmästä (katso yllä oleva taulukko). Maks. sulkeutumispaine tarkoittaa, että venttiili voi sulkeutua tätä painetta vastaan. Maks. käyttöpaine: 12 bar (suositeltava 4 bar, jotta vältetään korkea melutaso ja kavitaatio). Maks. käyttöpaine tarkoittaa, ettei koko venttiilin toiminta-alueella esiinny kavitaatiota ja venttiilin voi sulkea tätä painetta vastaan. 2 Danfoss ED.LH.M4.20

3 Toimintaperiaate LKV-järjestelmä, jossa on lämmönsiirrin Lämmitysjärjestelmä, kaukolämmön lämmönjakokeskus Paine-/lämpötilakaavio EN-GJS LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25 Suurin sallittu käyttöpaine virtausaineen lämpötilan funktiona (standardin EN mukaan). Jaettu ominaiskäyrä virtaus Nopea ja tasainen säätö myös vähäisellä veden kulutuksella. Vähemmän lämpötilasta johtuvaa huojuntaa. isku Hävittäminen Tämä tuote tulee purkaa ja lajitella puretut osat ennen niiden kierrättämistä tai hävittämistä jätteenä. ED.LH.M4.20 Danfoss

4 Mitoitus Δp max Δp max VB 2 4 Danfoss ED.LH.M4.20

5 Mitoitus (jatkuu) Esimerkki Mitoitusarvot: Virtaama: 0,6 m 3 /h Järjestelmän painehäviö: 20 kpa Etsi virtaamaa 0,6 m3/h vastaava vaakasuora viiva (viiva A-A). Venttiilin toiminta-asetus lasketaan seuraavalla kaavalla: p Venttiilin Valve toiminta-asetus authority, a 1 p1 p2 Jossa: Δp 1 = painehäviö täysin avoimen venttiilin yli Δp 2 = painehäviö muun piirin yli täysin avoimella venttiilillä Ihanteellisesti säädetyn venttiilin painehäviön pitäisi olla sama kuin järjestelmän painehäviö (eli toiminta-asetus on 0,5): if: Δp 1 = Δp 2 p a 2 p 1 1 0,5 Tässä esimerkissä toiminta-asetus 0,5 saadaan venttiilillä, jonka painehäviö annetulla virtaamalla on 20 kpa (piste B). Viiva A-A risteää B:stä pystysuoraan piirretyn viivan kanssa. Viivojen risteyskohta on kahden vinon viivan välissä, mikä tarkoittaa, ettei ihanteellisesti mitoitettua venttiiliä ole saatavilla. Viivan A-A kanssa risteävät vinot viivat kuvaavat venttiilien todellisia painehäviötä ihannearvojen sijaan. Tässä tapauksessa venttiili, jonka kvs on 1,0, tuottaa painehäviön 36,0 kpa (piste C): 36 venttiilin hencevalve toiminta-asetus authority 0, Toiseksi suurin venttiili, jonka kvs on 1,6, tuottaa painehäviön 14 kpa (piste D): 14 venttiilin hencevalve toiminta-asetus authority 0, Yleensä tässä tapauksessa valitaan pienempi venttiili (jolloin toiminta-asetus on yli 0,5 ja säätö on tarkka). Tämä kuitenkin lisää kokonaispainetta, joten järjestelmän suunnittelijan on tarkistettava sopivuus moottoriosaan jne. Ihanteellinen toiminta-asetus on 0,5 ja suositusväli 0,5 0,7. ED.LH.M4.20 Danfoss

6 Mitat + AMV(E) 10 + AMV(E) 13 + AMV(E) 20/30, 23/33 SW M30 1,5 L 1 L 2 H 2 H 1 a L 3 G Ød G R H 3 H 4 H 5 H 1 H 2 H 3 H 4 H 5 L 1 L 2 L 3 SW a mm ISO 228/ G ¾A 0,80 20/4, G 1A 0,83 20/6, G 1A 0, G 1¼A 0, Paino (kg) 177 G 1½A 1, G 1¾A 1, G 2A 2, G 2½A 3,25 k VS (m 3 /h) AMV(E) 10/13 AMV(E) 20/23; AMV(E) 30/ ,25-4,0 20 4,0 20 6,3 25 6,3-8, Hitsattavat liittimet Ulkokierteiset liittimet L L Hitsattava G ( ) Ød L Paino (kg) mm 15 ¾ , , ¼ , ½ ,48 1 ¾ , , ½ ,70 Ulkokierre G R L (mm) Paino (kg) 15 ¾ ½ 25,5 0, ¾ 28,5 0, ¼ , ½ 1 ¼ 36,5 0,62 1 ¾ 1 ¼ 36,5 0, ½ 43 0, ½ ,70 6 Danfoss ED.LH.M4.20

7 Mitat (jatkuu) M30 1,5 45 DC H 1 L d n H 3 H 2 H 4 VB 2 + AMV(E) 10 VB 2 + AMV(E) 13 VB 2 + AMV(E) 20/30, 23/33 H 1 H 2 H 3 H 4 L DC d n Paino (kg) mm VB ,40 VB ,23 VB ,65 VB ,40 VB ,24 VB ,91 VB 2 k VS (m 3 /h) AMV(E) 10/13 AMV(E) 20/23; AMV(E) 30/ , ED.LH.M4.20 Danfoss
