1 Rungon suunnittelu Tekla Structures ohjelmistolla Rakennuksen rungon suunnittelu Aalto-yliopisto, Riku Laiho, Tekla Oy

2 Sisältö Tekla Oy BIM rakennusprosessissa Termistöä Rungon tietomallintaminen Tietomallin koordinointi 4D mallinnus Tekla Campus 2

3 Tekla Oy 3

4 Tekla Oy Pääkonttori Espoossa Mallipohjaisia ohjelmistotuotteita asiakkaille Rakentamisessa Tekla Structures Tekla BIMsight Tekla Field3D Energia- ja infratoimialoilla Perustettu 1966 Vuodesta 2011 osa Trimble-konsernia Tutkimus- ja tuotekehitysmenojen osuus yli 25% liikevaihdosta 4

5 Tekla maailmalla Lähes 700 työntekijää Toimistoja yli 20 maassa Sunnyvale, CA Espoo, Finland Arabiemiirikunnat Australia Brasilia Etelä-Afrikka Etelä-Korea Indonesia Intia Iso-Britannia Japani Kiina Malesia Meksiko Ranska Ruotsi Saksa Saudi-Arabia Singapore Suomi Thaimaa Tanska USA Venäjä Asiakkaita yli 100 maassa Paikallista asiakastukea tarjolla Teklan pääkonttori Trimblen pääkonttori Tekla-toimisto Jälleenmyyjä /Kumppani

6 BIM rakennusprosessissa 6

7 Perinteinen työskentelytapa Rakennesuunnittelija Muutospyyntö Tilaaja Arkkitehtuurin ja rakenneratkaisujen yhteensovitus Arkkitehti Pääurakoitsija Suunnitteluassistentti Suunnitelmamuutos Tuoteosatoimittajan ehdottama muutos LVIS-suunnittelija Paalutusurakoitsija Määrälaskija Tuoteosatoimittaja 7

8 Perinteinen työtapa Esimerkki Arkkitehti Tuoteosatoimittaja LVIS-suunnittelija Rakennesuunnittelija Työmaa 8

9 Mitä BIM tarjoaa prosessiin? Arkkitehti Tuoteosatoimittaja Työmaa LVIS-suunnittelija Rakennesuunnittelija 9

10 Mitä BIM tarjoaa prosessiin? Arkkitehti Tuoteosatoimittaja Työmaa LVIS-suunnittelija Rakennesuunnittelu 10

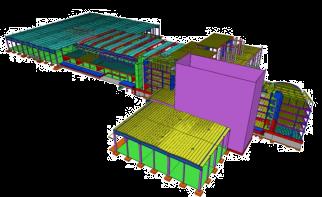

11 11

12 Tekla Structures integroitu työnkulku Tekla Structures suunnittelu ja detaljointi Tekla Structures rakennustuotanto Tekla 3D malli Konseptisuunnittelu Työnjohto Rakennesuunnittelu & arvoanalyysi Työsuunnittelu Yhteys tuotantojärjestelmiin Detaljipiirustukset & raportit Detaljointi mahdollista eri rakennusmateriaaleilla Yleispiirustukset 12

13 Termejä 13

14 Termejä BIM (Building Information Modeling) työkalut, prosessit ja teknologiat, joilla rakennusta, sen ominaisuuksia, suunnittelua, rakentamista ja käyttöä voidaan kuvata digitaalisessa muodossa (BIM Handbook 2011) Tietomalli (building information model) parametriset eri tasoiset objektit, jotka sisältävät attribuutteja automaattisesti päivittyvät näkymät ja piirustukset toiminnallisuudet ja säännöt, jotka ohjaavat rakennettavuutta Tietomalliselostus Kuvaus mallin sisällöstä, tarkkuustasosta, käytetyistä mallinnustavoista ja käyttötarkoituksesta Dokumentointi malliin tehdyistä muutoksista 14

15 Termejä Tietomallikoordinaattori Kokoaa yhdistelmämallin Valvoo mallien laatua Vastaa tietomalliselostuksesta Natiivimalli tietomalli mallinnusohjelman omassa formaatissa (.db) Referenssimalli alunperin toisessa formaatissa luotu tietomalli (.ifc) 15

16 Rungon tietomallintaminen 16

17 Rungon mallinnuksen periaate Rakennukset mallinnetaan yleisesti ottaen kerroksittain noudattaen projektin koordinaatistoa Alapohja perustuksineen oma kerroksensa Kerrokseen kuuluvat yläpuoliset vaakarakenteet, joita pystyrakenteet kannattelevat Kantavat rakenteet sekä ei-kantavat betonirakenteet Myös pintarakenteet, jotka liittyvät rakenteiden kantavuuteen (esim. paloeristykset) Jokainen rakennus on luovutettava itsenäisenä mallina Lähde: YTV 2012, osa 1. ja osa 5. 17

18 Rungon mallinnuksen periaate Mallin osat nimetään ennalta sovitun säännöstön mukaisesti Mallin osat numeroidaan yksilöllisellä numerolla, joka pyritään säilyttämään vaikka osien ominaisuuksia muutettaisiin Tietomallipohjainen reikä- ja varaussuunnittelu TATE-suunnittelija tekee varausmallin rakennesuunnittelijan mallin pohjalta Rakennesuunnittelija mallintaa läpiviennit rakenteisiin Rakennessuunnittelija informoi TATE-suunnittelijaa, jos läpivienti on mahdoton toteuttaa 18

19 Rakennemallin vaiheet ja tarkkuustasot Malli kehittyy ja tarkentuu suunnitteluprosessin edetessä Vaatimusmalli: tilakohtaiset kuormat, muut vaatimukset Inventointimalli: kantavat rakenteet Tilamalli: ehdotus rakennejärjestelmä ja perustuksista Alustava rakennusosamalli: runkorakenteiden mitat, mallidetaljit Laskentavaiheen rakennusosamalli: mallielementit, tyyppirakenteet ja liitokset, perustukset, varaukset Toteutusvaiheen rakennusosamalli: detaljit Toteumamalli: toteutusta vastaava malli Valmiusaste esitettävä mallissa ja kirjattava tietomalliselostukseen Lähde: YTV 2012, osa 1. 19

20 Arkkitehti: Rakennesuunnittelija: Luo rakennemallin arkkitehdin mallin pohjalta (tuodaan referenssinä, yleensä IFCmuodossa) Rakennemallin tarkastus ja muutoksien hyväksyntä, arkkitehtimallin päivitys Laskentamallin luonti ja tarkistus Lisää detaljit rakennemalliin Piirustusten ja raporttien luonti 20

21 Tekla Stuctures elementtisuunnittelussa Liitoskomponentit Rakenteet kaikilla materiaaleilla Raudoitukset Valutarvikkeet Pinnat Yleis- ja elementtipiirustukset Raportit / Aikataulut / Määrät Automaatio /ERP tieto 21

22 Tietomallin koordinointi 22

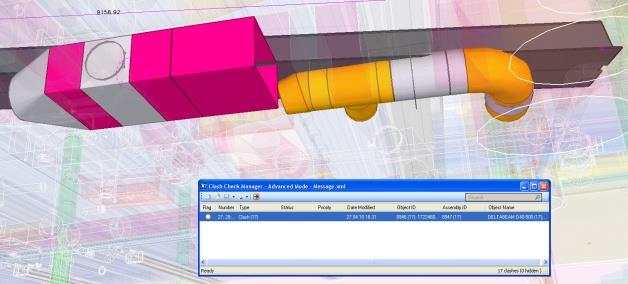

23 Törmäystarkastelu Suunnitelmien yhteensovitus Rakenteiden törmäykset Rakennettavuus Eri toimijoiden välisten konfliktien ratkonta Muutoksien hintavaikutuksen määritys Lisä- ja muutostöiden hallinta Päätöksenteon dokumentointi 23

24 Suunnitelmamuutosten hallinta Vanha malli 24

25 Suunnitelmamuutosten hallinta Muuttumattomat objektit 25

26 Suunnitelmamuutosten hallinta Muuttuneet objektit 26

27 Suunnitelmamuutosten hallinta Poistetut objektit 27

28 Suunnitelmamuutosten hallinta Lisätyt objektit 28

29 Suunnitelmamuutosten hallinta Uusi malli 29

30 4D mallinnus 30

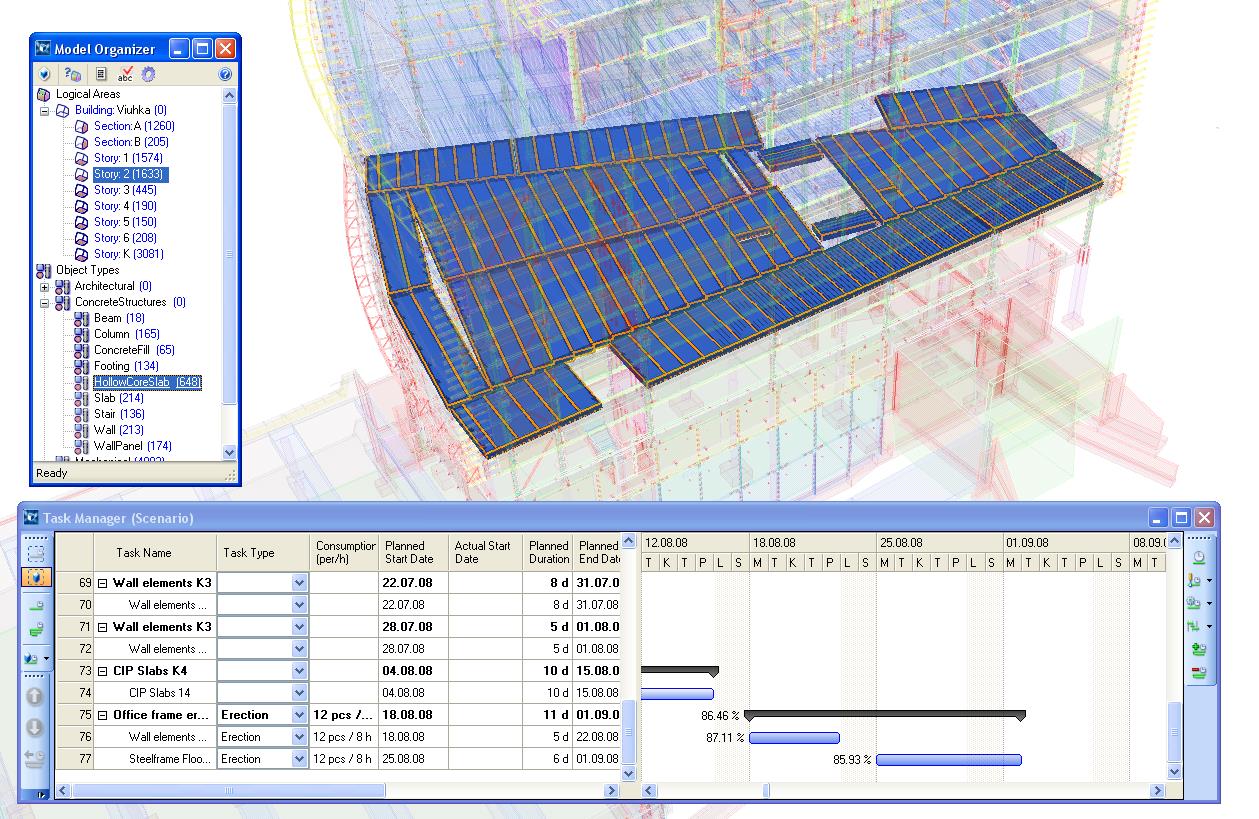

31 Task Manager Yleisaikataulun tuonti Vico Control MS project Primavera Planet Tarkemman tason aikataulutus Viikko- ja päiväsuunnittelu Objektitason aikataulutus Sijaintitieto Työmenekki 31

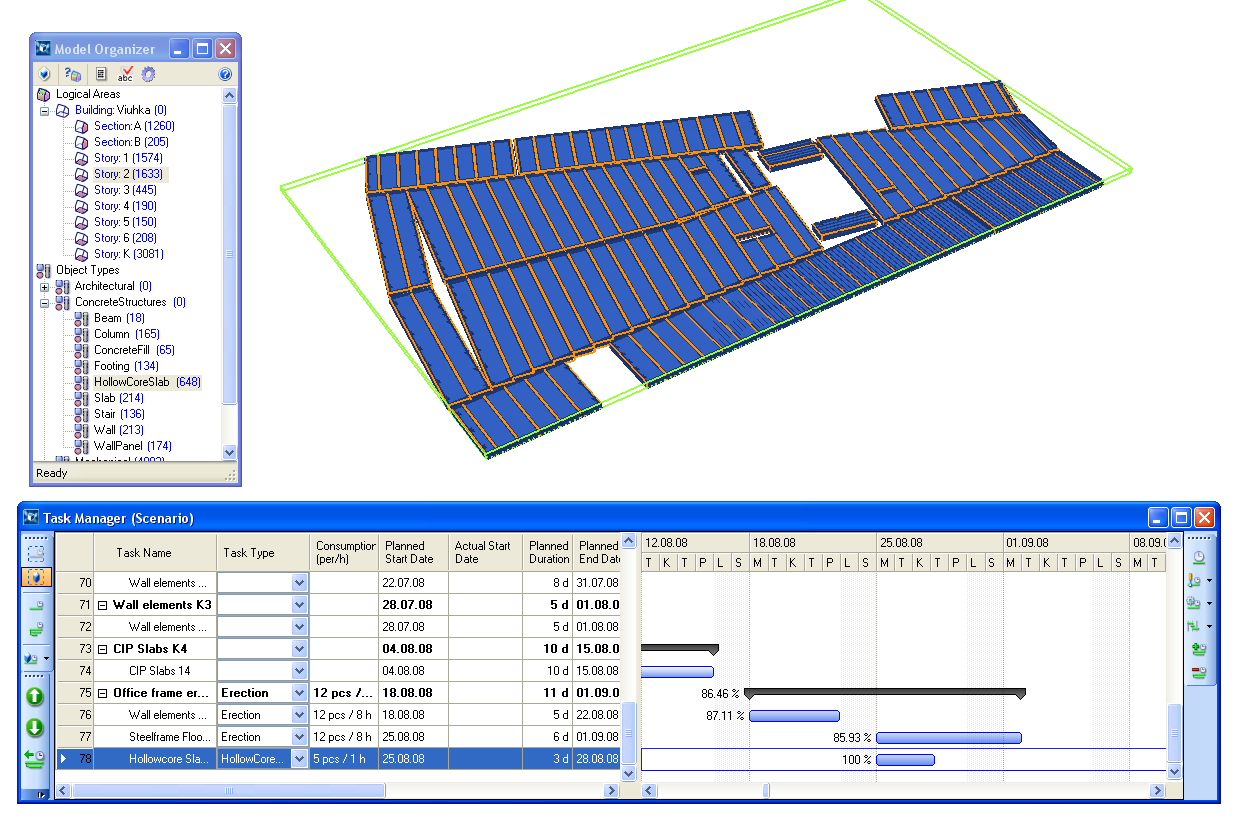

32 Aikataulun visualisointi 32

33 The title of this presentation Tietomallintamisen kehityssuuntia Mallintamiskäytäntöjen yhtenäistäminen (BEC, TEP) Eri toimijoiden välinen yhteistoiminta Mallitiedon parempi hyödyntäminen Tehdään työkaluja, jotka tukevat koko rakennusprosessia (BEC) Oikea tieto oikeaan tarpeeseen (DRUM) Mallitietoon päästään käsiksi kunhan netti käytettävissä Vain tarvittava tieto, koko mallin jakaminen ei tarpeellista Mallitiedon parempi hyödyntäminen valmistuksessa ja rakennustuotannossa Lisätyn todellisuuden käyttö 33

34 Tietomallinnus kustannustenhallinnassa 34

35 Tekla Campus Opiskelijoille tarkoitettu ilmaisversio itseopiskeluun Valmiita malleja ja harjoituksia tutkittavaksi Kansainvälinen virtuaalinen opiskeluympäristö 35

36 Kiitoksia! Riku Laiho 36
