1 OH3ACA 1/14 TP6000-RADION MODIFIOINTI 70MHz BANDILLE 1. YLEISTÄ Tämä ohje on vielä luonnosasteella, joten virheitä varmaan löytyy. En ota vastuuta tämän materiaalin pohjalta aiheutuneista vahingoista. Ohjetta tullaan päivittämään sitä mukaan kun virheitä löytyy tai mikäli jokin kohta vaatii lisäinformaatiota. Seuraa Hämeen radioharrastajien kusonurkkaa osoitteessa: Kuva 1. TP6000 radioita (malli 6425B 68-88MHz data/voice).

2 OH3ACA 2/14 2. KANAVAPROMMIN ASENNUS Kuva 2. TP-radion piirikorttien sijoittelu Avaa radion kansi avaamalla neljä ristipääruuvia.irrota seuraavaksi kuvassa 2 keltaisella nuolella osoitettu prosessorikortti (TP256) avaamalla neljä oranssiympyrällä osoitettua ruuvia. Nosta korttia prosessorin puoleisesta päädystä ylöspäin, jotta kanava-prom/eeprom voidaan asentaa alla olevan kortin tyhjään DIP18 kantaan. Mikäli onnistuit löytämään bipolaari-prom:n (N82S185F tai vast.), joka mahtuu prosessorilevyn alle, niin tällöin voit ruuvata prosessorikortin takaisin kiinni. Mikäli kokeilet radiota EEPROM-adapterin (kuvattu kohdassa 3) kanssa, jää prosessorilevy ilmaan. Koska prosessorikortti saa maita kiinnitysruuvien kautta, tulee maa johdottaa kuvan 3 mukaisesti kun kortti jää ilmaan.

3 OH3ACA 3/14 Kuva 3. Maapiuha prosessorilevylle Kuten kuvasta 3 nähdään, on EEPROM-adapteri asennettu alla olevan kortin kantaan. Prosessorikorttia ei saa ruuvattua kiinni, koska EEPROM-sovitin on liian korkea.

4 OH3ACA 4/14 3. EEPROM-ADAPTERI Kanavatiedot, niin RX- kuin TX-syntikan tarvitsemat, saadaan EEPROM-piiristä. EEPROM-piiriin voidaan ohjelmoida riittävästi kanavia, mutta ainoastaan 16 ensimmäistä saadaan käyttöön johtuen neljästä bitistä (kanavanvalintabitit). Kuvassa 8. esitetään EEPROM-adapteri, joka painetaan TP207-levyn PROM-kantaan. Kuva 8. EEPROM-adapteri (DIL18-PLCC32) Kuvasta 8 nähdään adapterin rakenne. Se sovittaa EEPROM-piirin (28C PLCC) TP-radion PROM-kantaan. Tämän adapterin kytkentäkaavion löydät tämän ohjeen lopusta. Partco:sta löytyy sekä EEPROM-piiriä, PLCC-kantaa ja apukorttisovitetta (TARDIP20), eli tuota korotuspalaa DIL20. Huomaa, että DIL20-sovitteesta on leikattu pois nastat 10 ja 11 (modifioitu siis DIL18:ksi).

5 OH3ACA 5/14 4. EEPROM-ADAPTERIN KYTKENTÄKAAVIO DIP18 PLCC32 PIN SIGNAL PIN A A A A A A A A GND-+! 10-CE ,27,3,2,23, D D D D A A A Vcc ,31

6 OH3ACA 6/14 5. HYPER-TERMINAALIN ASETUKSET Asetukset ovat seuraavat: 19200, 7, even, 1 stop, Flow control= kaikki käy (none, xon/xoff tai hardware) Emulation VT100 ASCII Setup Valitse: Append line feed to incoming line ends Käynnistä hyperterminaali ja tee asetukset. Kun valmista, kytke radio päälle. Ruudulle pitäisi tulla tekstit: AT 052 T TP RADIO Modem (KGK) v Radio on nyt valmis ottamaan komentoja vastaan. 6. KOMENNOT Komennot annetaan muodossa ESC komento ENTER. Laita Caps Lock päälle. Ei oo sitten mikään kiire näpytellä, eli rauhassa ESC-näppäin, komento ja lopuksi ENTER. Kanavan vaihto tehdään komennolla Cnn (nn=1..16, eli kanavanumero), eli esim. ESC C1 ENTER tai ESC C10 ENTER. Huom! ilman välilyöntejä. Tässä välilyönnit vain selvyyden vuoksi. Lähetysteho. ESC L ENTER = pieni teho. ESC H ENTER =iso teho. Pieni teho säädetään SMDtrimmeristä, joka sijaitsee prosessorikortilla (50k eli 503). Pienin RF-tehon arvo on noin 5 W. Äänenvoimakkuus. ESC Vnnn ENTER, jossa nnn= Aseta aluksi n PTT kytkimen aktivointi. ESC K3 ENTER. Mikäli tätä ei ole asetettu ei PTT-kytkin tee mitään. Kun K3 komento on annettu, alkaa radio lähettämään aina PTT-kytkimen maadoittuessa. Äänitie auki. ESC M0 ENTER. Eli M-kirjaimen jälkeen annetaan nolla. Kun M0 komento on annettu, kuuluu kaiuttimesta vastaanotettu signaali kun kohinasalpa aukeaa. Status. ESC S ENTER. Palauttaa radion statuksen muodossa:

7 OH3ACA 7/14 Esim , jossa ensimmäisenä 1 tarkoittaa asetettua kanavaa. Voit tällä komennolla tarkastaa mille kanavalle radio on asetettu. Oletusarvojen tallennus muistiin. Komennolla ESC &W0 ENTER radio vie nykyiset asetukset haihtumattomaan muistiin ja kun radio käynnistetään, haetaan asetukset ko. muistista. Esim. Olet asettanut: ESC C1 ENTER ESC V100 ENTER ESC K3 ENTER ESC M0 ENTER ja lopuksi ESC &W0 ENTER, niin radio menee aina kanavalle 1 kun radio käynnistetään ja äänenvoimakkuus on 100, äänitie on auki ja PTT on aktivoitu. Et siis tarvitse Hyperterminaalia välttämättä, jos oletusasetukset on talletettu muistiin ja kanavaa ei tarvitse vaihtaa. PTT time out arvo. Voit asettaa maksimiajan lähetykselle komennolla ESC Xnnn ENTER (nnn= sekuntia). Oletus on X60= 1min. Kun tangettia painetaan tulee terminaalille tekstiä (esim. D16). Samoin PTT päästettäessä (81A). Täytynee yrittää selvittää myöhemmin noiden merkitys. Myös prosessorikortilla oleva ledi alkaa vilkkua nopeammin kun tangentti on pohjassa. KOMENNOT VOIDAAN ANTAA MYÖS PUTKEEN, eli: ESC C2V100L ENTER => Asettaa kanavan 2, äänenvoimakkuuden arvoon 100 ja pieni teho päälle. Kätevää... LYHYESTI. Kun radio vastaa olevansa valmis, annat komennot: ESC C1 ENTER ESC L ENTER ESC K3M0 ENTER ESC V100 ENTER Varmistu että radio meni kanavalle 1 antamalla lopuksi komento ESC S ENTER ja jos ensimmäinen numero vasemmalla on 1 niin hyvä! Nyt jos painat tangenttia, pitäisi lähetyksen mennä päälle. Hälytys. Kaiuttimesta tulee erilaisia ääniä kun annat komennon ESC An ENTER (n=0..9). Ei paljon käyttöä, mutta hauska ominaisuus.

8 OH3ACA 8/14 7. TESTIKYTKENNÄT

9 OH3ACA 9/14 Taulukko 1. Radion D25 ja D9 liittimien nastat TP 6425B Radion Liittimet D25 (pin) etu Selite 1 GND (Speaker -) 2 MIC GND & RS232 GND ->D9S nastaan 5 3 on/off pulse (ei käytössä) 4 RS232 RxD kytke D9S-liittimen nastaan 2 5 RS232 TxD kytke D9S-liittimen nastaan 3 6 RS232 RTS kytke D9S-liittimen nastaan 7 7 RS232 CTS kytke D9S-liittimen nastaan 8 8 MIC (konkkamikin +) 9 nc 10 nc 11 nc (Modattu SQ-tiedolle, ohje tässä asiakirjassa) 12 PTT (to GND = TX on) 13 Speaker V out (ON) 15 +5V out 16 Radio ON/OFF (kytkin tämän ja pinnin 15 välille) 17 käsimikki sisään (tarkastettava) 18 nc 19 nc 20 RSSI out 21 TX Voice (flat audio? - tarkastettava) 22 Voice mute (tarkastettava) 23 Alert (ei käytössä) 24 RX Voice (flat audio? - tarkastettava) 25 Volume control voltage in (älä kytke mitään) D9 (pin) taka Selite 1 MIC GND 2 MIC 3 Speaker V in (käyttösähkö) V in (käyttösähkö) 6 nc 7 nc 8 GND (käyttösähkö) 9 GND (käyttösähkö)

10 OH3ACA 10/14 8.LISÄTIETOA

11 OH3ACA 11/14 9. KOHINASALPA (OPTIO) TP255-piirilevyn komponentit kohinasalpaan liittyen.

12 OH3ACA 12/14 TP255b-kortin oma kohinasalpakytkentä. Radion kohinasalpa muodostetaan yllä olevan kuvan kytkennällä TP255b-levyllä. Vastaanottimelta saapuu vastaanotettu audio liittimeen J4 (pinni 4 RX AF). Kohinasalpa ohjaa TC4566F audiokytkintä (IC3A pinni 4) transistorin Q5 kautta (DTC144). Trimmeri P1 määrää kohinasalvan tason. Koska radion D25 liittimeen ei tule rehellistä SQ-signaalia, voit tehdä sen muutamalla extra komponentilla. Katso edellisen sivun piirilevykuvia. Kuvan oikeassa yläkulmassa on BC337 NPNtransistorikytkentä. Kytke transistorin kanta 10k vastuksen välityksellä diodin D4B anodille. Kytke kollektori 10k vastuksen kautta +7.5 volttiin. 7.5 volttia löytyy vaikka TP235-kortin (RX ja TX kortti) IC 4 pinneistä 1 ja 2 (katso kuva alla). Vedä piuha kollektorilta myös D25-liittimen vapaaseen nastaan (esim. nasta 11) ja näin SQ-tieto on saatu kätevästi D25-liittimeen. Kun salpa aukeaa, tulee nastaan 11 noin 7 volttia, muutoin n. 0 volttia.

13 OH3ACA 13/14 7.5Voltin piste (nastat 1 ja 2). 10. KÄYTTÖLAITE

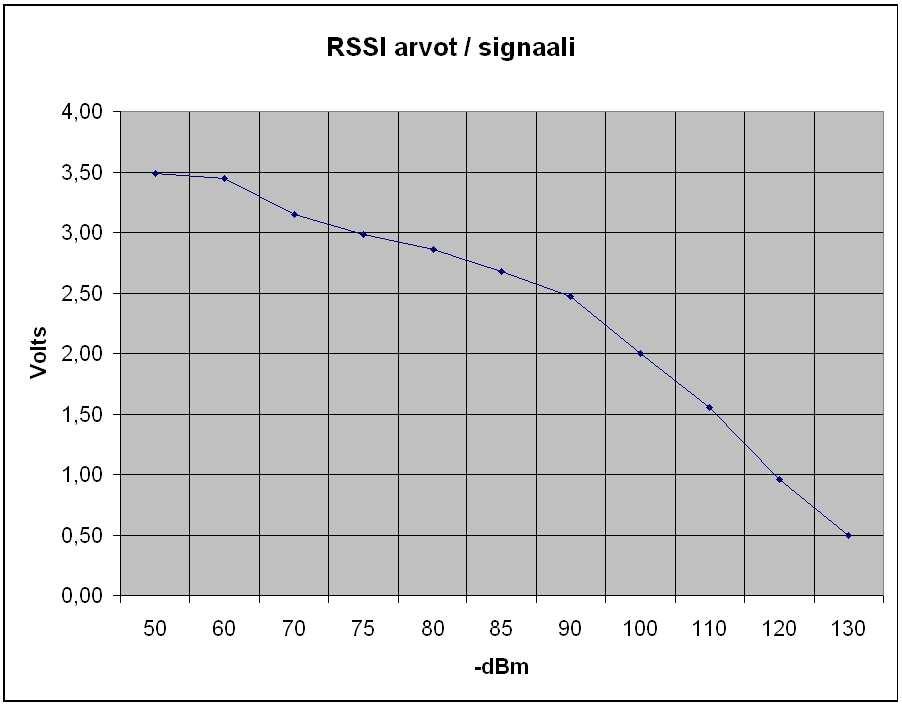

14 OH3ACA 14/14 D25-liittimen nastasta 20 mitattu jännite suhteessa signaalin voimakkuuteen.
