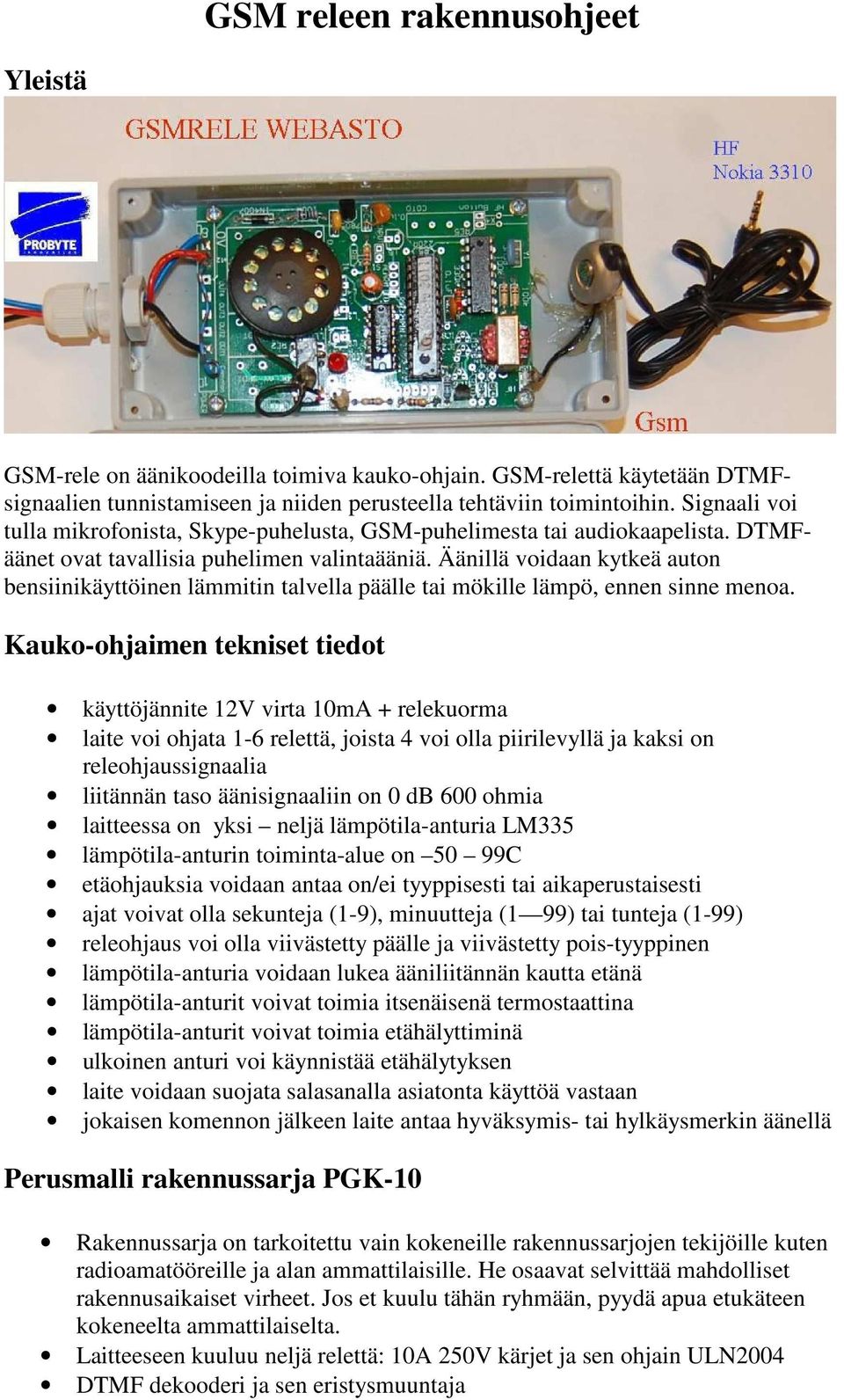

1 GSM releen rakennusohjeet Yleistä GSM-rele on äänikoodeilla toimiva kauko-ohjain. GSM-relettä käytetään DTMFsignaalien tunnistamiseen ja niiden perusteella tehtäviin toimintoihin. Signaali voi tulla mikrofonista, Skype-puhelusta, GSM-puhelimesta tai audiokaapelista. DTMFäänet ovat tavallisia puhelimen valintaääniä. Äänillä voidaan kytkeä auton bensiinikäyttöinen lämmitin talvella päälle tai mökille lämpö, ennen sinne menoa. Kauko-ohjaimen tekniset tiedot käyttöjännite 12V virta 10mA + relekuorma laite voi ohjata 1-6 relettä, joista 4 voi olla piirilevyllä ja kaksi on releohjaussignaalia liitännän taso äänisignaaliin on 0 db 600 ohmia laitteessa on yksi neljä lämpötila-anturia LM335 lämpötila-anturin toiminta-alue on 50 99C etäohjauksia voidaan antaa on/ei tyyppisesti tai aikaperustaisesti ajat voivat olla sekunteja (1-9), minuutteja (1 99) tai tunteja (1-99) releohjaus voi olla viivästetty päälle ja viivästetty pois-tyyppinen lämpötila-anturia voidaan lukea ääniliitännän kautta etänä lämpötila-anturit voivat toimia itsenäisenä termostaattina lämpötila-anturit voivat toimia etähälyttiminä ulkoinen anturi voi käynnistää etähälytyksen laite voidaan suojata salasanalla asiatonta käyttöä vastaan jokaisen komennon jälkeen laite antaa hyväksymis- tai hylkäysmerkin äänellä Perusmalli rakennussarja PGK-10 Rakennussarja on tarkoitettu vain kokeneille rakennussarjojen tekijöille kuten radioamatööreille ja alan ammattilaisille. He osaavat selvittää mahdolliset rakennusaikaiset virheet. Jos et kuulu tähän ryhmään, pyydä apua etukäteen kokeneelta ammattilaiselta. Laitteeseen kuuluu neljä relettä: 10A 250V kärjet ja sen ohjain ULN2004 DTMF dekooderi ja sen eristysmuuntaja

2 Yksi lämpötila-anturi LM335 Valmis piirilevy, jossa on osille paikat silkkipainossa Valmiiksi ohjelmoitu mikroprosessori joka sopii kaikille malleille Piirilevyn osat Ei koteloa, teholähdettä, HF-johtoa, eikä puhelinta, ei hälytysoptio Ohjeet internetissä Rakennusohjeet

3 1 Kond. Metal film 0.1uF 10% 63VM05 Power supply 3 C6, C2, C4 2 Kond. elco Radial uF / 22uF 16VM05 Power supply 1 E1 3 Resistor Axial 100R 0.6W 1% Power protection 1 R4 Resistor Axial 220R 0.6W 1% ALARM LED 1 R5 5 Resistor Axial W 1% sound volume 1 R7 4 Resistor Axial 1k 0.6W 1% External alarm protection 1 R8 6 Resistor Axial 2k2 0.6W 1% Temperature bias 1 R11 7 Resistor Axial 10k 0.6W 1% Reset,, test bias 2 R6,R9 8 Resistor Axial 100k 0.6W 1% DTMF Gain 2 R1, R2 9 Resistor Axial 330k 0.6W 1% DTMF delay 1 R3 10 PIC16F8886-I/P CPU DIP28 GSMRELAYv IC1 11 Relay 5V SPNO Alarm relay Coto RE5 12 LM78L05 5 V reg TO-92 5V Regulator Power supply 1 IC3 13 ULN2004 DIP14 7*Relaydriver 1 IC4 14 MT8870B DIP18 DTMFreceiceiver 1 IC5 15 LM335Z TO-92 temp.sensor 1 IC pin socket CPU DIP28 1 IC1 17 Diode 1N4001 Power supply 1 D1 18 Relay 12 Vcoil SPDT 10A 250VAC Outputs 4 RE1, RE2, RE3, RE4 19 Connector,2 pin Buzzer Alarm, HF-cable 1 S1,S2,Buzzer 20 Resonator 3pin 3M58MHz DTMFclock 1 Y1 21 Screw connector 2* 5.08mm Power Outputs 4 X2 22 LED 5mm Alarm operation Relay indicators 4 L PCB-board GSMRELAY Audio transformer 1:1 600/600 ohm Power isolation 1 TR1 24 Header pins X3, Rs232 Programming, testing Not used 0 X3,RS232 Työkalut : luuppi, säädettävä juotin, sivuleikkurit, pihdit, juotostinaa, yleismittari, HF-johto ja siihen sopiva GSM-puhelin, säädettävä 12 voltin 0.4A teholähde virtarajoituksella. Tulosta kytkentäkaavio, osaluettelo ja asennuskuva netistä. Tarkasta rakennussarjan osat osaluettelon mukaan. Käytä vastusmittaria vastusten tarkastamiseen jos värikoodit eivät ole ihan muistissa. Kytke mikropiiri IC4 ULN2004, IC5 MT8870 ja prosessorin kanta paikalleen. Tarkasta mikropiirien suunnat erityisen huolellisesti, älä arvaa. Kytke vastukset ja kondensaattorit. Juottamisen jälkeen katkaise ylimääräiset johdot. Vastukset ovat R1, R1, R3,R4, R6, R7,R8,R9,R11 ja kondesnaattorit C2,C4, C6, E1. Kytke LM335 IC6 ja 78L05 IC3. Ne ovat saman näköisiä ja samassa kotelossa TO-92. Tarkasta huolellisesti merkinnät ennen kuin kytket ne. Lisä lämpötilaanturit IC2, IC7 ja IC8 ja niiden etuvastukset R10,,R13, R14 eivät kuulu perussarjaa. Kytke diodi D1 1N4007, elektrolyyttikondensaattori oikein päin piirilevylle Kytke resonaattori Y1 3.58MHz. Tällä osalla ei ole väliä kuinka päin se laitetaan. Samoin muuntaja on symmetrinen. Kytke riviliittimet X2 ja releet RE1,RE2, RE3, RE4.

4 Ledit L1,L2,L3 ja L4 pitää olla kytketty oikein päin. Ledissä on pidempi johto ja pieni kolo kotelossa merkkinä +- navasta. Tämä pitää laittaa releisiin päin. Katkaise HF-johto kuulokkeen ja mikrofonin puolesta välistä. Tarkasta johtoja luupilla ja erota eriväriset johdot toisistaan. Nosta juottimen lämpötila 400C ja sulata HF-johdon emalit pois tinan avulla. Kytke kaiutinpuoli releiden lähellä olevaan 2-napaiseen liitospaikkaan B1. Kytke mikrofonipuoli muuntajan lähellä oleviin reikiin GSM. Älä kytke prosessoria IC1 vielä paikalleen. Perusmalliin ei kytketä RE5, X4, L5,R5. Ne kuuluvat hälytysoption Hälytysoptiossa on pieni rele COTO9007. Sen asennuskuva on piirilevyllä ee väärinpäin. Releen teksti pitää olla piirilevyn keskelle päin, Hälytysoption releen kärjet kytketään mikrofonin napin rinnalle. Älä käytä pitkiä kaapeleita, kysymyksessä on mikrofoniliitäntä. Testaus Kytke säädettävä jännitelähde liittimiin, + jännite nasta 7 ja maa nasta 8. Laita virtarajoitus 100mA. Nosta jännitettä hiljalleen ja mittaa +5V voltin jännite. Ota jännite pois. Kytke prosessori paikalleen ja nosta jännite +12V ja virtarajoitus 0.3A. Laiteesta pitäisi kuulua käynnistysäänimerkit. Kytke GSM-puhelin HF-johdolla. Tarkasta, että näppäinäänet ovat täysillä, äänenvoimakkuus puhelun aikana täysillä ja automaattivastaus päällä. Paina 0,1,1 näppäimiä. Rele 1 pitäisi kytkeytyä päälle. Kytke samalla tavalla releet 2,3 ja 4 päälle 0,2,1 0,3,1 0,4,1. Tarkista lämpötila komennolla 6,0,0. Opettele äänikoodit käyttöohjeen mukaan. Laitteessa on monta muutakin toimintaa, mutta kun kaksi edellä kuvattua toimintaa toimivat, kaikki muutkin toimivat.

5 Asennus Autossa lämmityslaitteen kytkentään tarvitaan vain yksi rele joka antaa +12V lämmityslaitteen kellokytkimen johtoon. Puhelin tarvitsee latauslaitteen. Mökillä gsm-rele ohjaa varsinaista lämpötila-kontaktoria tai ohittaa termostaatin joka pitää lämpötilan esim. +5C. Mökin sähköasennukset saa tehdä vain pätevyyden suorittanut sähköasentaja. Kontaktorit kehittävät suuria häiriöitä, joiden kelojen yli pitäisi kytkeä häiriönpoisto RC-piirit 0.047uF ja 10 ohmin vastus sarjassa. Teholähde voi olla akkuvarmistettu, mutta jos mökillä ei ole sähköä, lämmitys ei yleensä toimi. GSM-rele käynnistyy automaattisesti sähkökatkoksen jälkeen. GSM-puhelin käynnistyy automaattisesti jos käynnistysnappi on kytketty kiinni. Jos rakennussarjan rakentaminen ei onnistu, voit kysyä ohjeita valmistajalta tai lähettää sen korjattavaksi. Ohjeita löytyy myös internetistä Probyte Oy Nirvankatu Tampere
