1 LUMECOM Jyrsinsovellus 1. Asennusohje 2. Käyttöohje

2 Asennusohje - ProJyrsin 1. Avaa Google Play Store tabletiltasi - sovellus ei tue toistaiseksi Apple/IOS käyttöjärjestelmiä 2. Kirjoita hakukenttään: Lumecom - proroad 3. Valitse: ProRoad Jyrsin Lumecom - ProRoad Jyrsin 4. Asenna sovellus 5. Salli sovelluksen käyttää paikkatietojasi - Ohjelma kysyy tätä ensimmäisellä käynnistyskerralla

3 Käyttöohje - ProJyrsin 1. Avaa ProJyrsin -sovellus 2. Jonka jälkeen ohjelma pyytää sinua kirjautumaan sisään Sähköpostiosoitteesi Salasanasi INFO: Salasanasi olet saanut ilmoittamaasi sähkopostisosoitteeseesi.

4 Käyttöohje - ProJyrsin 1. Avaa ProJyrsin -sovellus 2. Jonka jälkeen ohjelma pyytää sinua kirjautumaan sisään Sähköpostiosoitteesi Salasanasi INFO: Salasanasi olet saanut ilmoittamaasi sähkopostisosoitteeseesi.

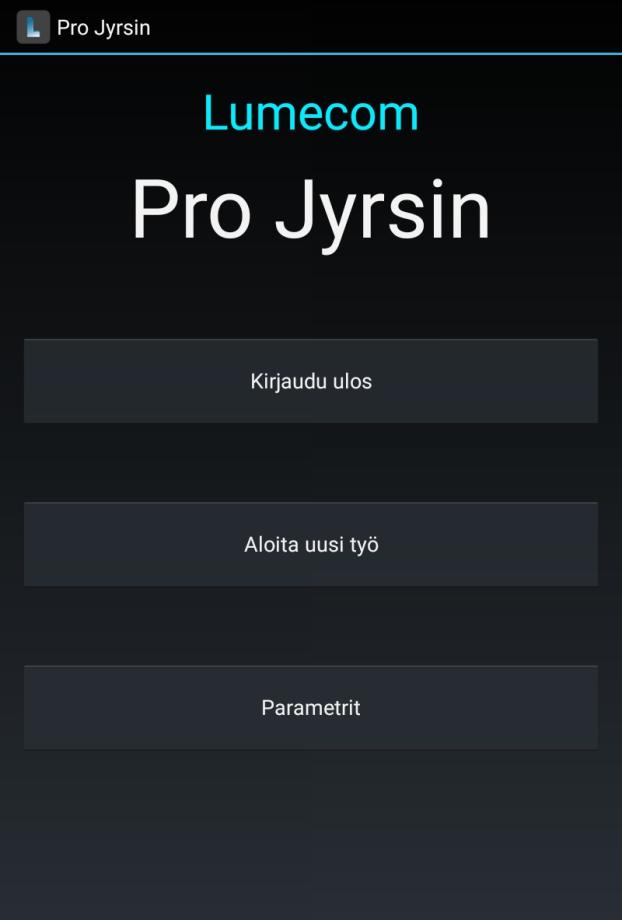

5 Käyttöohje - ProJyrsin 1. Kun olet kirjautunut sisään ja asettanut parametrit: 1.1 Valitse Aloita uusi työ

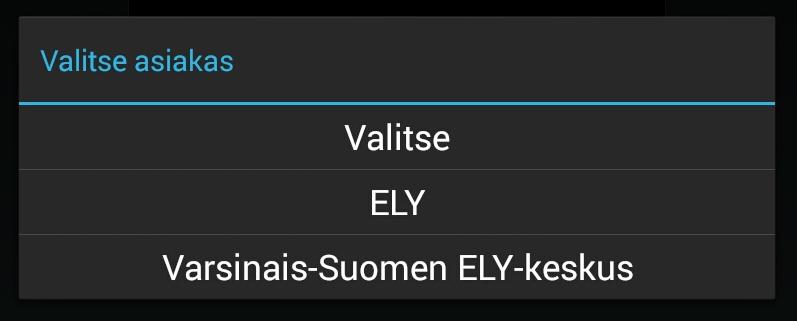

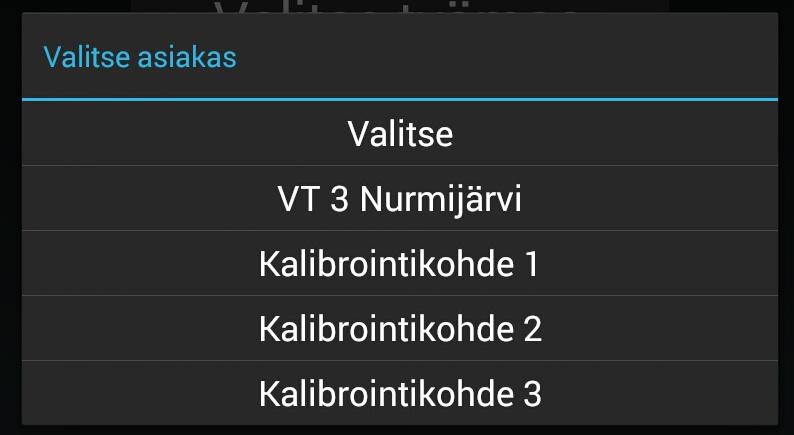

6 Käyttöohje - ProJyrsin 2. Valitse asiakas 3. Valitse Urakka 4. Valitse Työmaa

7 Käyttöohje - ProJyrsin 5. Työmaan valittuasi, hallintapaneeli aukeaa Datalogger yhteyden tila: TRUE = yhteys kunnossa mittalaitteistoon Jos yhteys ei muodostu, 1. käynnistä mobiilisovellus uudelleen 2. varmista että mobiililaitteessa on Bluetooth-asetus päällä 3. tarkista saako datalogger virtaa - jos laserantureille tulee valot, niin laitteellekin tulee virta :) 6. Tallennus alkaa automaattisesti (ohjaus joko jyrsinrummulta tai vesipumpulta)

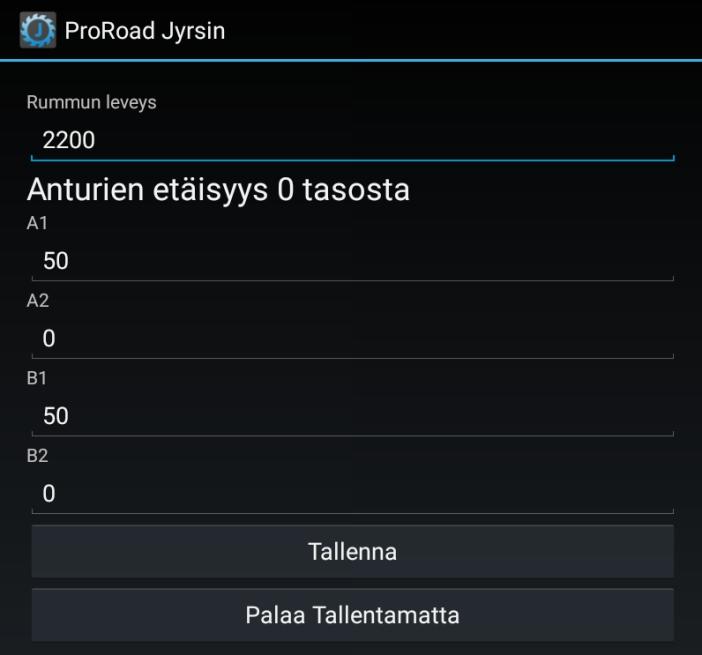

8 Asetukset - ProJyrsin 1. Valitse etusivulta kohta Parametrit 2. Parametrit-valikko A1 = korjausarvo nollatasoon nähden, vasen puoli taka-anturi A2 = korjausarvo nollatasoon nähden, vasen puoli etu-anturi B1 = korjausarvo nollatasoon nähden, oikea puoli taka-anturi B1 = korjausarvo nollatasoon nähden, oikea puoli etu-anturi Paina Tallenna -> käynnistä sovellus uudestaan jotta uudet asetukset tulevat voimaan

9 Parametrit - 0 tason asetukset NOLLATASO A1 A2 100mm Takatela Etutela Vasen puoli ( A1, A2 ) Oikea puoli ( B1, B2 )

10 Päivitykset - ProJyrsin 1. Muista pitää ohjelmistopäivitykset päällä Play Storessa. 2. Näin sovellus on aina ajantasalla ja saat uusimman päivityksen heti kun se on julkaistu. INFO: Kun uusi ohjelmistopäivitys on julkaistu ei vanhempi versio todennäköisesti toimi enää ja joudut käydä Play Storen - päivitykset - sivulla päivittämässä uusimman version, jos sinulla ei ole automaattiset päivitykset päällä. Virransäästöasetukset - ProJyrsin 1. Tarkista virransäätöasetukset mobiililaitteestasi, ettei järjestelmä rajoita sovelluksen toimintaa työn aikana. 2. Asenna play kaupasta No Screen off- sovellus. Varmista että sovellus on päällä (timeout disabled) - sovelluksella tabletin näyttö pysyy päällä jatkuvasti, mikä takaa sovelluksen toiminnan.

11 Käyttöohje - ProJyrsin - Auto START / STOP - funktion kytkentä - Varalla kytkin, josta saa tallennuksen päälle / pois Jyrsimen funktio + 24 V DC Vastus 10 kω Kytkin ON / OFF / ON Datalogger / D2 -liitäntä Piiri suljettu = REC ON Piiri auki = REC OFF Signal in + 24 V DC Pin 1 = + 24 V DC Pin 2 = signal in Pin 3 = N/C Pin 4 = N/C Pin 5 = N/C

12 LUMECOM Sulakerasia 5-7 sulake V Sähkökytkentä - Datalogger Pin 1 = + 24V DC Pin 2 = Pin 3 = GND Pin 4 = Pin 5 = + - M12 DATALOGGER
