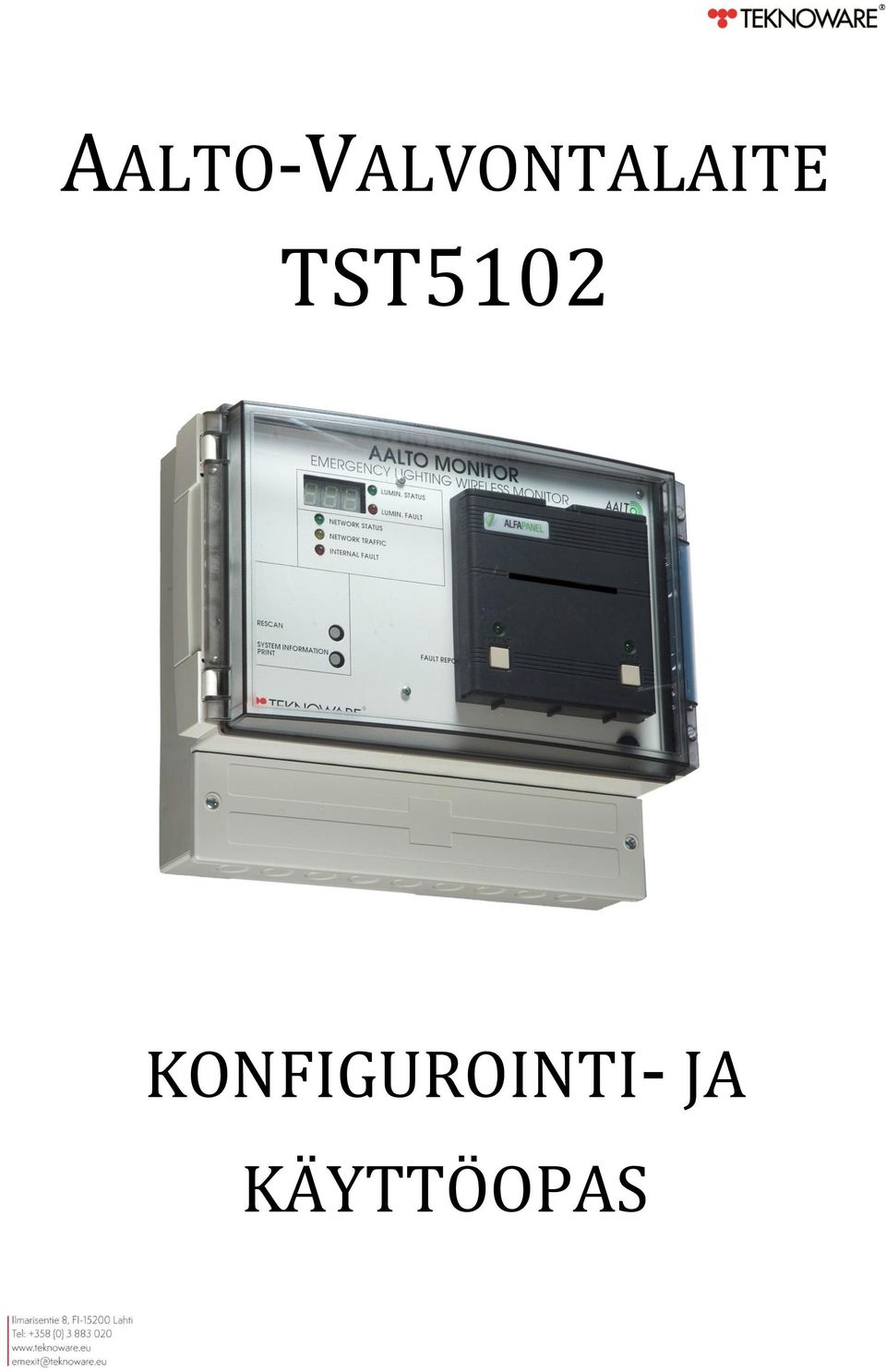

1 AALTO-VALVONTALAITE TST5102 KONFIGUROINTI- JA KÄYTTÖOPAS

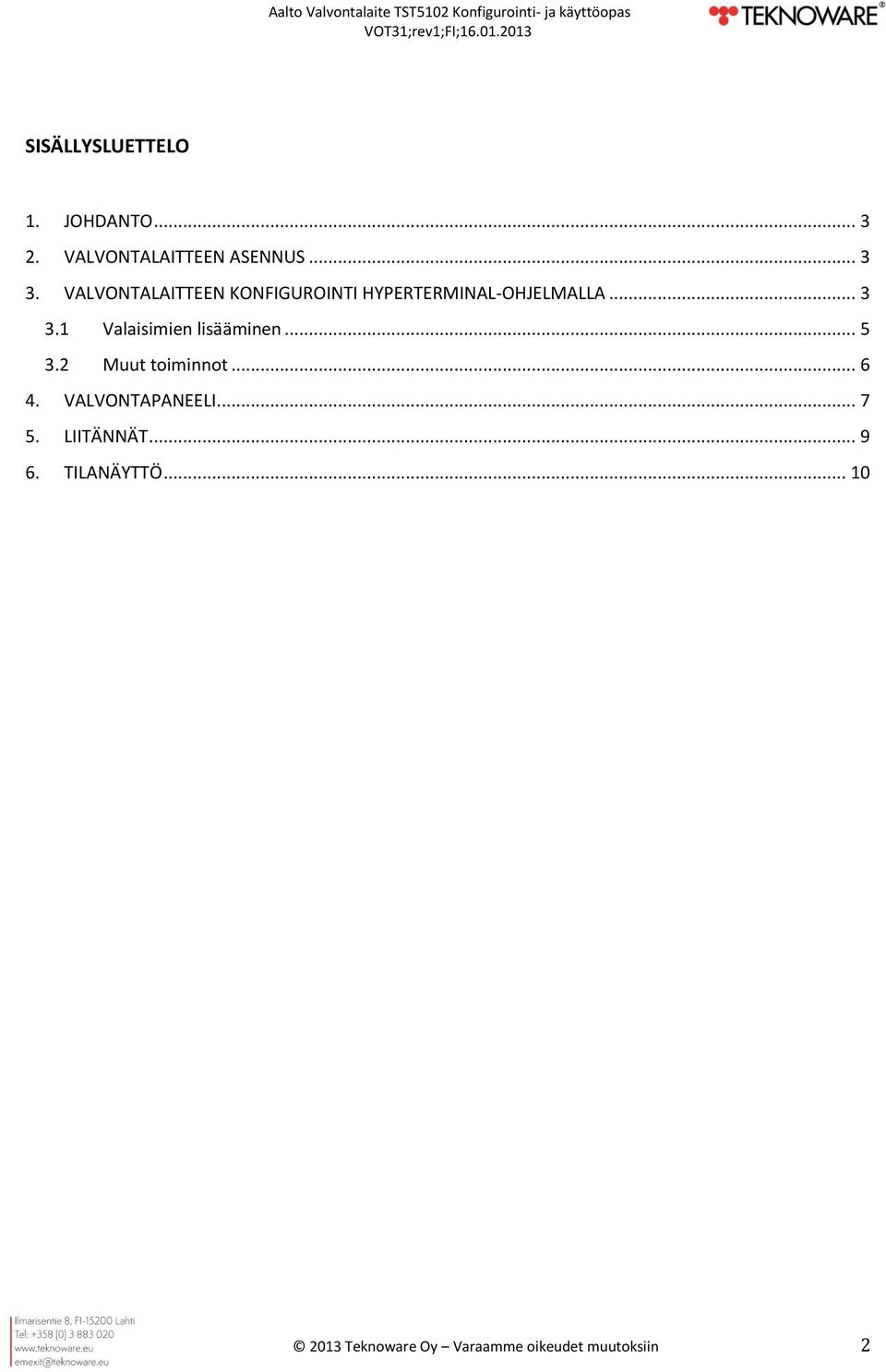

2 SISÄLLYSLUETTELO 1. JOHDANTO VALVONTALAITTEEN ASENNUS VALVONTALAITTEEN KONFIGUROINTI HYPERTERMINAL-OHJELMALLA Valaisimien lisääminen Muut toiminnot VALVONTAPANEELI LIITÄNNÄT TILANÄYTTÖ Teknoware Oy Varaamme oikeudet muutoksiin 2

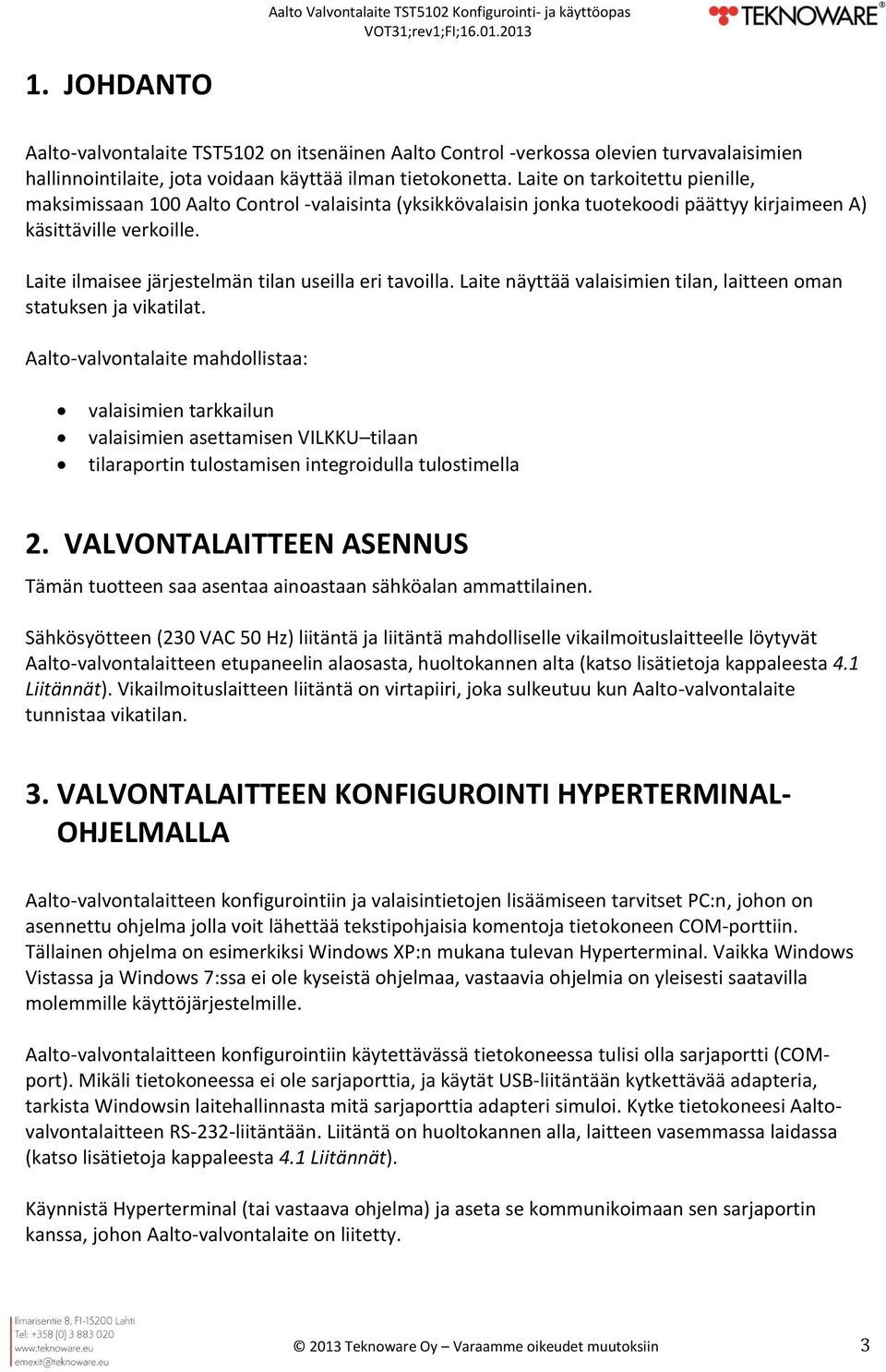

3 1. JOHDANTO Aalto-valvontalaite TST5102 on itsenäinen Aalto Control -verkossa olevien turvavalaisimien hallinnointilaite, jota voidaan käyttää ilman tietokonetta. Laite on tarkoitettu pienille, maksimissaan 100 Aalto Control -valaisinta (yksikkövalaisin jonka tuotekoodi päättyy kirjaimeen A) käsittäville verkoille. Laite ilmaisee järjestelmän tilan useilla eri tavoilla. Laite näyttää valaisimien tilan, laitteen oman statuksen ja vikatilat. Aalto-valvontalaite mahdollistaa: valaisimien tarkkailun valaisimien asettamisen VILKKU tilaan tilaraportin tulostamisen integroidulla tulostimella 2. VALVONTALAITTEEN ASENNUS Tämän tuotteen saa asentaa ainoastaan sähköalan ammattilainen. Sähkösyötteen (230 VAC 50 Hz) liitäntä ja liitäntä mahdolliselle vikailmoituslaitteelle löytyvät Aalto-valvontalaitteen etupaneelin alaosasta, huoltokannen alta (katso lisätietoja kappaleesta 4.1 Liitännät). Vikailmoituslaitteen liitäntä on virtapiiri, joka sulkeutuu kun Aalto-valvontalaite tunnistaa vikatilan. 3. VALVONTALAITTEEN KONFIGUROINTI HYPERTERMINAL- OHJELMALLA Aalto-valvontalaitteen konfigurointiin ja valaisintietojen lisäämiseen tarvitset PC:n, johon on asennettu ohjelma jolla voit lähettää tekstipohjaisia komentoja tietokoneen COM-porttiin. Tällainen ohjelma on esimerkiksi Windows XP:n mukana tulevan Hyperterminal. Vaikka Windows Vistassa ja Windows 7:ssa ei ole kyseistä ohjelmaa, vastaavia ohjelmia on yleisesti saatavilla molemmille käyttöjärjestelmille. Aalto-valvontalaitteen konfigurointiin käytettävässä tietokoneessa tulisi olla sarjaportti (COMport). Mikäli tietokoneessa ei ole sarjaporttia, ja käytät USB-liitäntään kytkettävää adapteria, tarkista Windowsin laitehallinnasta mitä sarjaporttia adapteri simuloi. Kytke tietokoneesi Aaltovalvontalaitteen RS-232-liitäntään. Liitäntä on huoltokannen alla, laitteen vasemmassa laidassa (katso lisätietoja kappaleesta 4.1 Liitännät). Käynnistä Hyperterminal (tai vastaava ohjelma) ja aseta se kommunikoimaan sen sarjaportin kanssa, johon Aalto-valvontalaite on liitetty Teknoware Oy Varaamme oikeudet muutoksiin 3

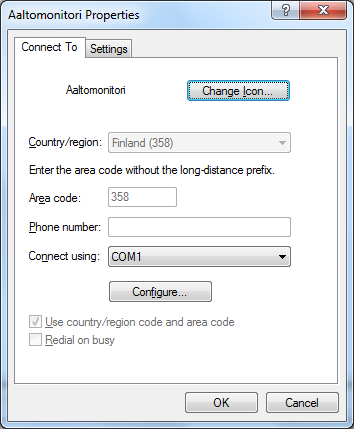

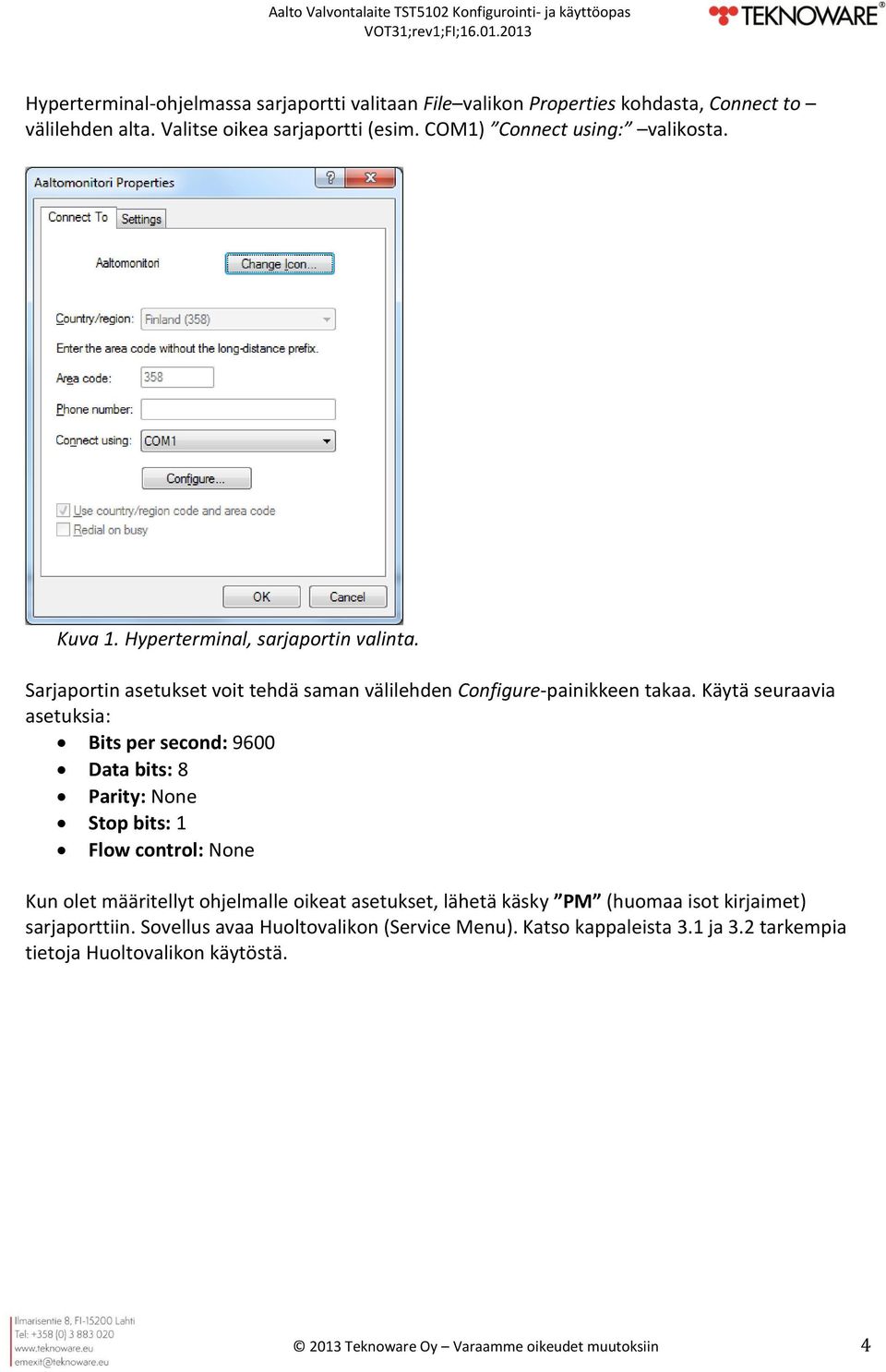

4 Hyperterminal-ohjelmassa sarjaportti valitaan File valikon Properties kohdasta, Connect to välilehden alta. Valitse oikea sarjaportti (esim. COM1) Connect using: valikosta. Kuva 1. Hyperterminal, sarjaportin valinta. Sarjaportin asetukset voit tehdä saman välilehden Configure-painikkeen takaa. Käytä seuraavia asetuksia: Bits per second: 9600 Data bits: 8 Parity: None Stop bits: 1 Flow control: None Kun olet määritellyt ohjelmalle oikeat asetukset, lähetä käsky PM (huomaa isot kirjaimet) sarjaporttiin. Sovellus avaa Huoltovalikon (Service Menu). Katso kappaleista 3.1 ja 3.2 tarkempia tietoja Huoltovalikon käytöstä Teknoware Oy Varaamme oikeudet muutoksiin 4

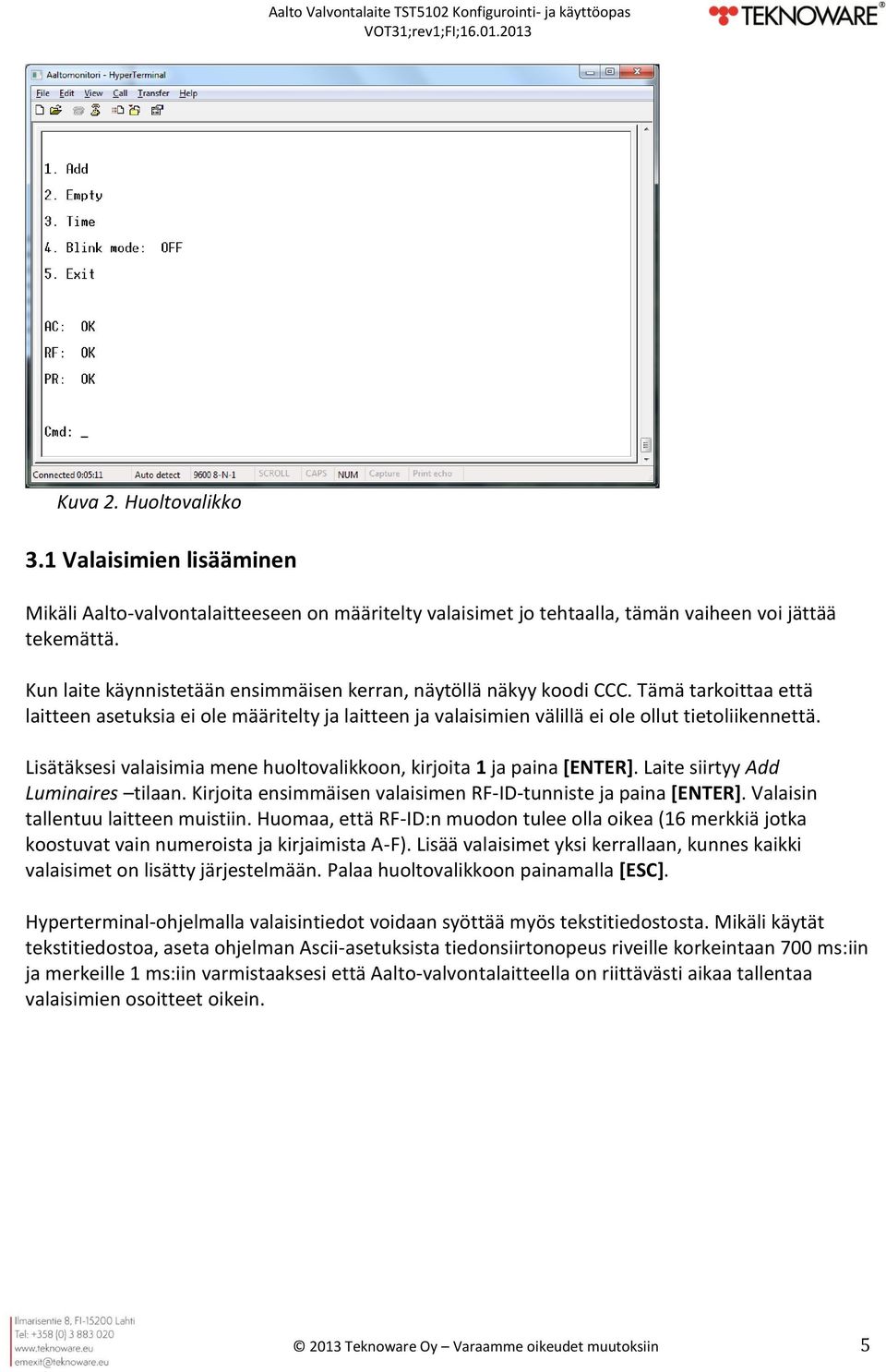

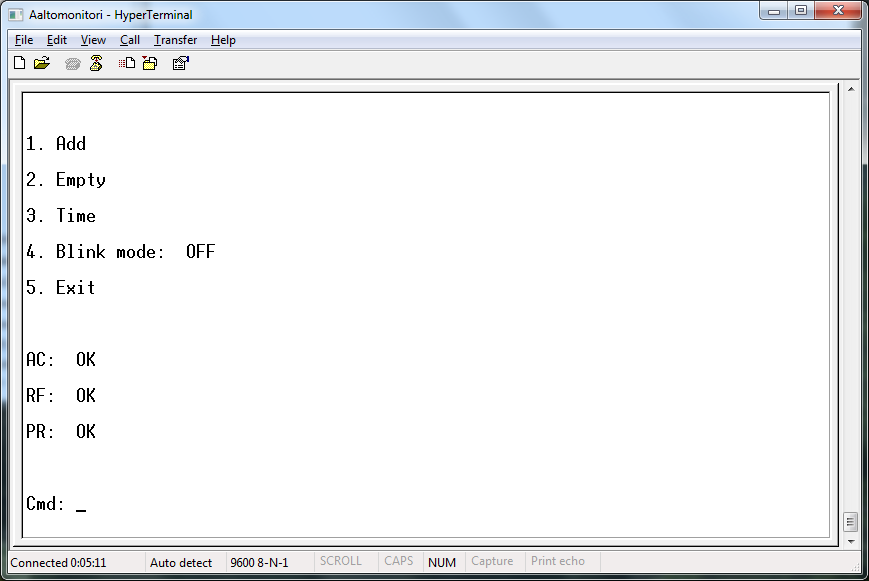

5 Kuva 2. Huoltovalikko 3.1 Valaisimien lisääminen Mikäli Aalto-valvontalaitteeseen on määritelty valaisimet jo tehtaalla, tämän vaiheen voi jättää tekemättä. Kun laite käynnistetään ensimmäisen kerran, näytöllä näkyy koodi CCC. Tämä tarkoittaa että laitteen asetuksia ei ole määritelty ja laitteen ja valaisimien välillä ei ole ollut tietoliikennettä. Lisätäksesi valaisimia mene huoltovalikkoon, kirjoita 1 ja paina [ENTER]. Laite siirtyy Add Luminaires tilaan. Kirjoita ensimmäisen valaisimen RF-ID-tunniste ja paina [ENTER]. Valaisin tallentuu laitteen muistiin. Huomaa, että RF-ID:n muodon tulee olla oikea (16 merkkiä jotka koostuvat vain numeroista ja kirjaimista A-F). Lisää valaisimet yksi kerrallaan, kunnes kaikki valaisimet on lisätty järjestelmään. Palaa huoltovalikkoon painamalla [ESC]. Hyperterminal-ohjelmalla valaisintiedot voidaan syöttää myös tekstitiedostosta. Mikäli käytät tekstitiedostoa, aseta ohjelman Ascii-asetuksista tiedonsiirtonopeus riveille korkeintaan 700 ms:iin ja merkeille 1 ms:iin varmistaaksesi että Aalto-valvontalaitteella on riittävästi aikaa tallentaa valaisimien osoitteet oikein Teknoware Oy Varaamme oikeudet muutoksiin 5

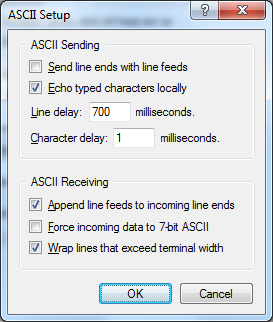

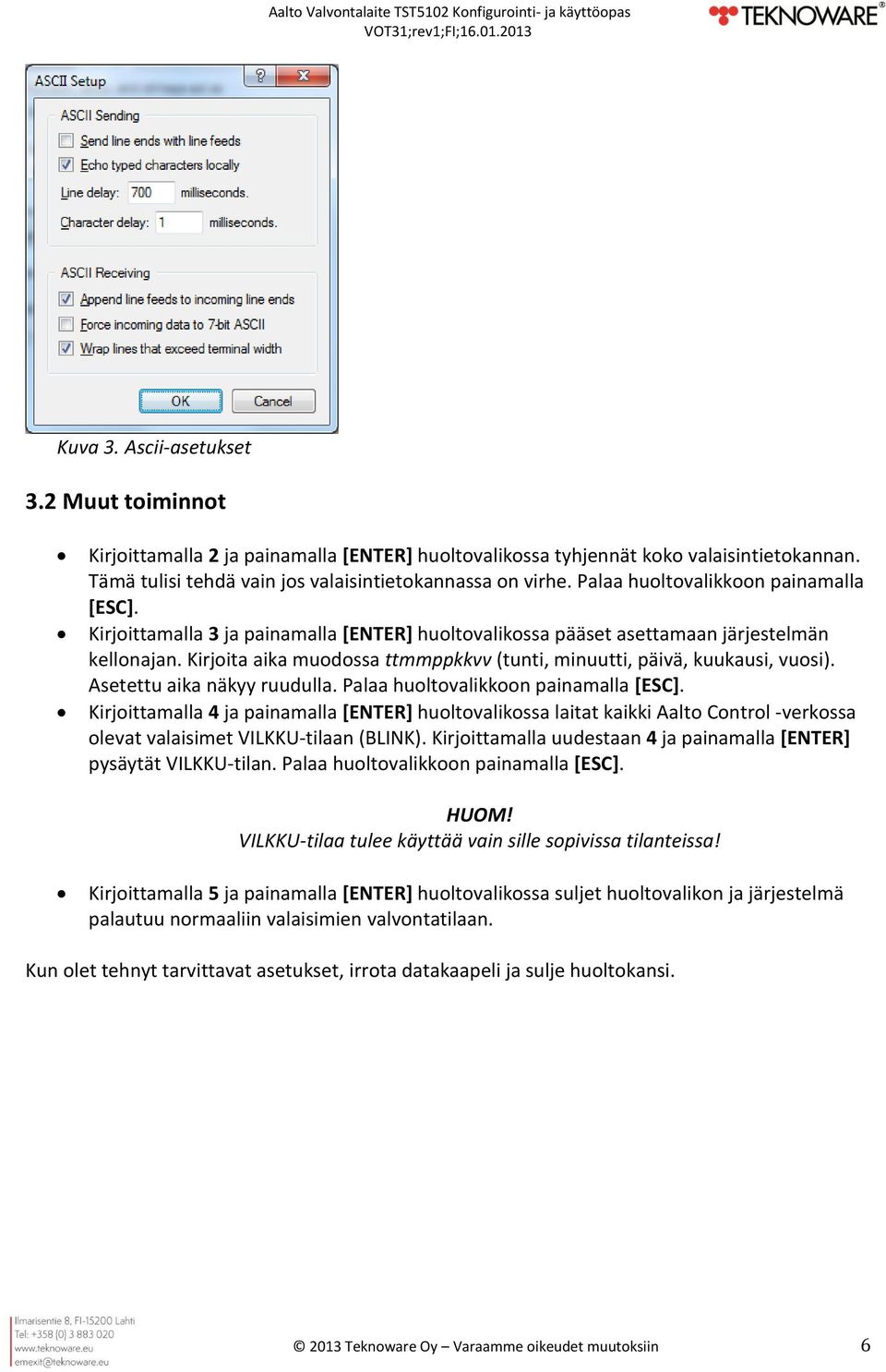

6 Kuva 3. Ascii-asetukset 3.2 Muut toiminnot Kirjoittamalla 2 ja painamalla [ENTER] huoltovalikossa tyhjennät koko valaisintietokannan. Tämä tulisi tehdä vain jos valaisintietokannassa on virhe. Palaa huoltovalikkoon painamalla [ESC]. Kirjoittamalla 3 ja painamalla [ENTER] huoltovalikossa pääset asettamaan järjestelmän kellonajan. Kirjoita aika muodossa ttmmppkkvv (tunti, minuutti, päivä, kuukausi, vuosi). Asetettu aika näkyy ruudulla. Palaa huoltovalikkoon painamalla [ESC]. Kirjoittamalla 4 ja painamalla [ENTER] huoltovalikossa laitat kaikki Aalto Control -verkossa olevat valaisimet VILKKU-tilaan (BLINK). Kirjoittamalla uudestaan 4 ja painamalla [ENTER] pysäytät VILKKU-tilan. Palaa huoltovalikkoon painamalla [ESC]. HUOM! VILKKU-tilaa tulee käyttää vain sille sopivissa tilanteissa! Kirjoittamalla 5 ja painamalla [ENTER] huoltovalikossa suljet huoltovalikon ja järjestelmä palautuu normaaliin valaisimien valvontatilaan. Kun olet tehnyt tarvittavat asetukset, irrota datakaapeli ja sulje huoltokansi Teknoware Oy Varaamme oikeudet muutoksiin 6

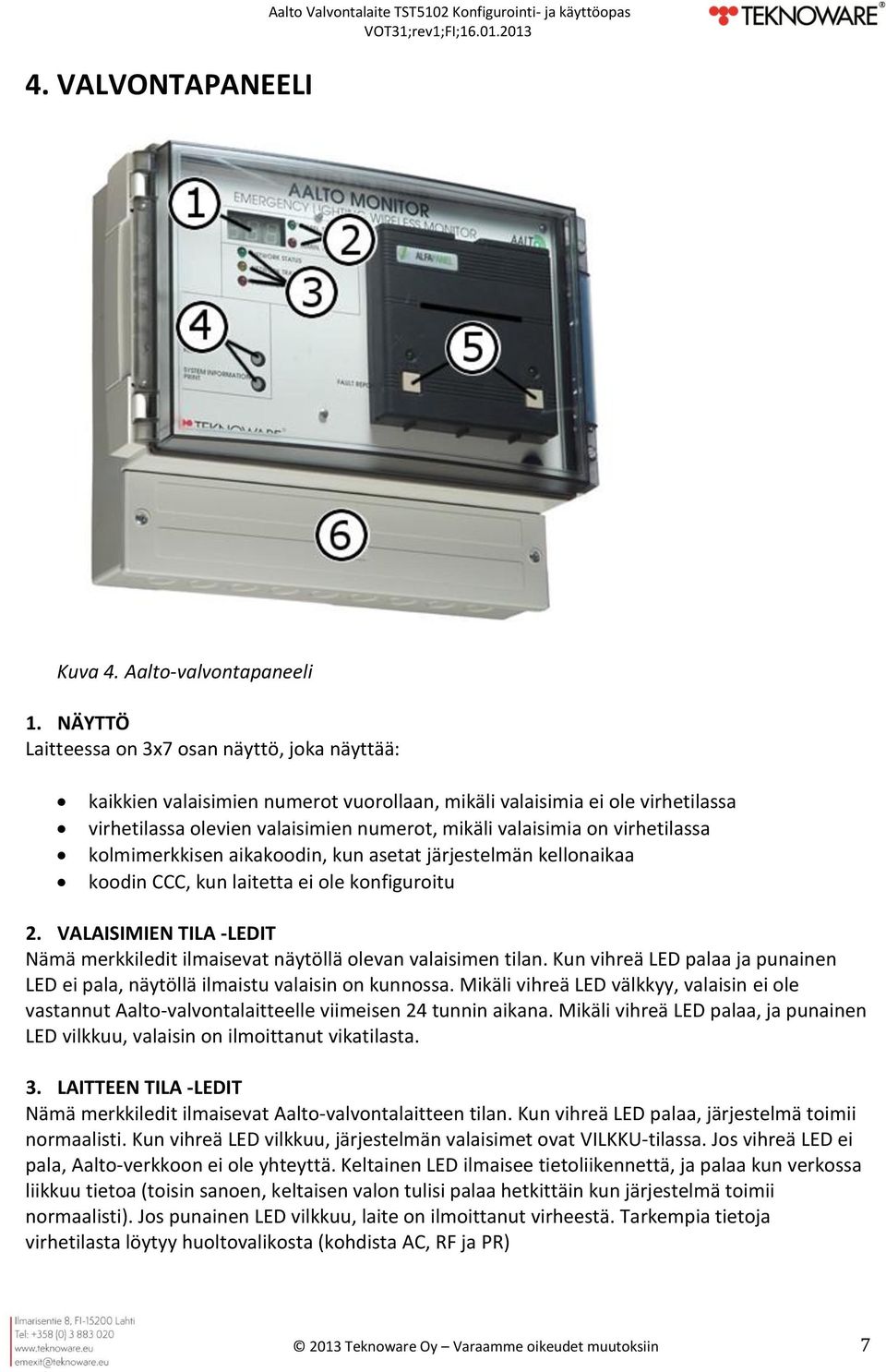

7 4. VALVONTAPANEELI Aalto Valvontalaite TST5102 Konfigurointi- ja käyttöopas Kuva 4. Aalto-valvontapaneeli 1. NÄYTTÖ Laitteessa on 3x7 osan näyttö, joka näyttää: kaikkien valaisimien numerot vuorollaan, mikäli valaisimia ei ole virhetilassa virhetilassa olevien valaisimien numerot, mikäli valaisimia on virhetilassa kolmimerkkisen aikakoodin, kun asetat järjestelmän kellonaikaa koodin CCC, kun laitetta ei ole konfiguroitu 2. VALAISIMIEN TILA -LEDIT Nämä merkkiledit ilmaisevat näytöllä olevan valaisimen tilan. Kun vihreä LED palaa ja punainen LED ei pala, näytöllä ilmaistu valaisin on kunnossa. Mikäli vihreä LED välkkyy, valaisin ei ole vastannut Aalto-valvontalaitteelle viimeisen 24 tunnin aikana. Mikäli vihreä LED palaa, ja punainen LED vilkkuu, valaisin on ilmoittanut vikatilasta. 3. LAITTEEN TILA -LEDIT Nämä merkkiledit ilmaisevat Aalto-valvontalaitteen tilan. Kun vihreä LED palaa, järjestelmä toimii normaalisti. Kun vihreä LED vilkkuu, järjestelmän valaisimet ovat VILKKU-tilassa. Jos vihreä LED ei pala, Aalto-verkkoon ei ole yhteyttä. Keltainen LED ilmaisee tietoliikennettä, ja palaa kun verkossa liikkuu tietoa (toisin sanoen, keltaisen valon tulisi palaa hetkittäin kun järjestelmä toimii normaalisti). Jos punainen LED vilkkuu, laite on ilmoittanut virheestä. Tarkempia tietoja virhetilasta löytyy huoltovalikosta (kohdista AC, RF ja PR) 2013 Teknoware Oy Varaamme oikeudet muutoksiin 7

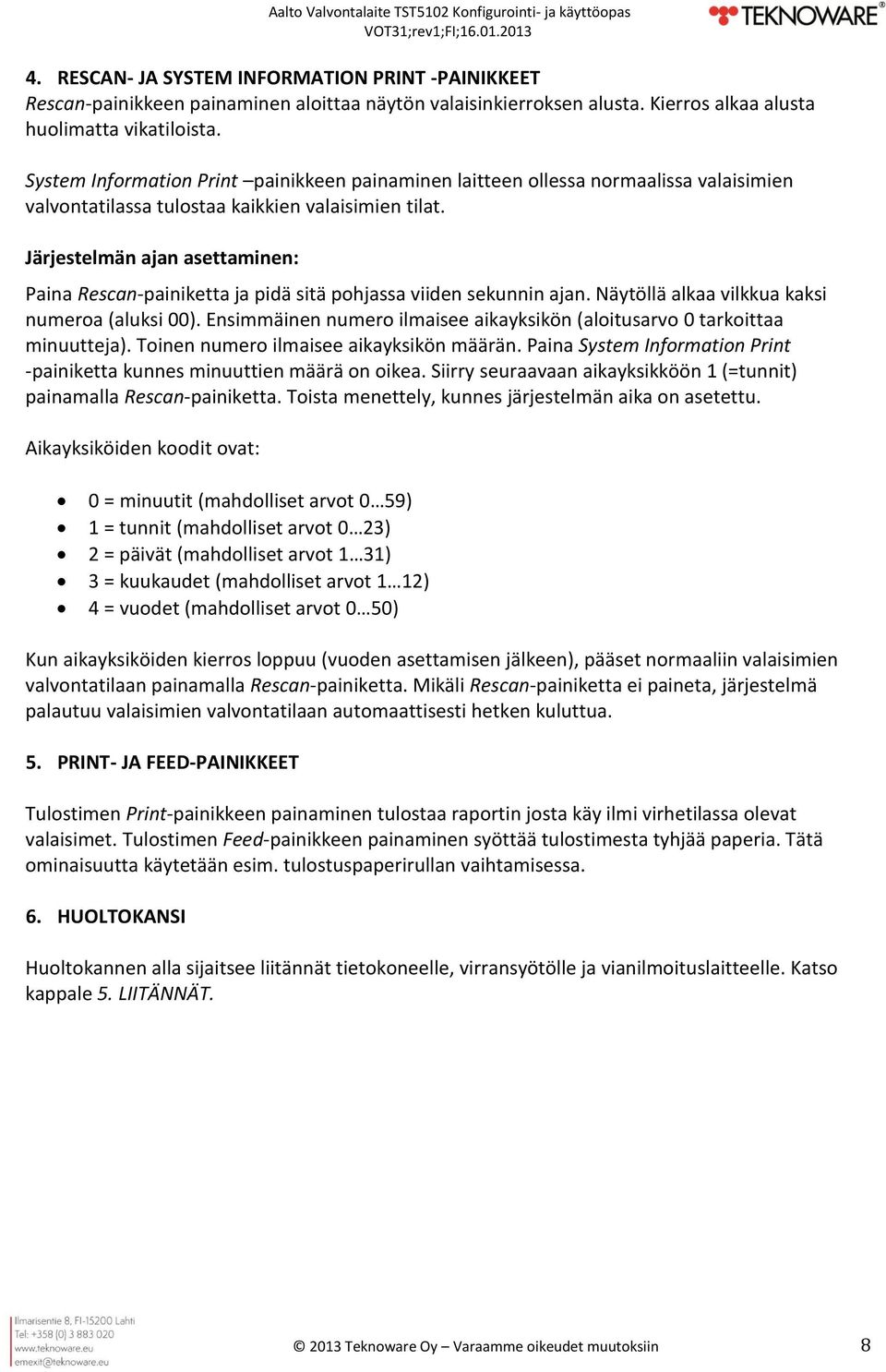

8 4. RESCAN- JA SYSTEM INFORMATION PRINT -PAINIKKEET Rescan-painikkeen painaminen aloittaa näytön valaisinkierroksen alusta. Kierros alkaa alusta huolimatta vikatiloista. System Information Print painikkeen painaminen laitteen ollessa normaalissa valaisimien valvontatilassa tulostaa kaikkien valaisimien tilat. Järjestelmän ajan asettaminen: Paina Rescan-painiketta ja pidä sitä pohjassa viiden sekunnin ajan. Näytöllä alkaa vilkkua kaksi numeroa (aluksi 00). Ensimmäinen numero ilmaisee aikayksikön (aloitusarvo 0 tarkoittaa minuutteja). Toinen numero ilmaisee aikayksikön määrän. Paina System Information Print -painiketta kunnes minuuttien määrä on oikea. Siirry seuraavaan aikayksikköön 1 (=tunnit) painamalla Rescan-painiketta. Toista menettely, kunnes järjestelmän aika on asetettu. Aikayksiköiden koodit ovat: 0 = minuutit (mahdolliset arvot 0 59) 1 = tunnit (mahdolliset arvot 0 23) 2 = päivät (mahdolliset arvot 1 31) 3 = kuukaudet (mahdolliset arvot 1 12) 4 = vuodet (mahdolliset arvot 0 50) Kun aikayksiköiden kierros loppuu (vuoden asettamisen jälkeen), pääset normaaliin valaisimien valvontatilaan painamalla Rescan-painiketta. Mikäli Rescan-painiketta ei paineta, järjestelmä palautuu valaisimien valvontatilaan automaattisesti hetken kuluttua. 5. PRINT- JA FEED-PAINIKKEET Tulostimen Print-painikkeen painaminen tulostaa raportin josta käy ilmi virhetilassa olevat valaisimet. Tulostimen Feed-painikkeen painaminen syöttää tulostimesta tyhjää paperia. Tätä ominaisuutta käytetään esim. tulostuspaperirullan vaihtamisessa. 6. HUOLTOKANSI Huoltokannen alla sijaitsee liitännät tietokoneelle, virransyötölle ja vianilmoituslaitteelle. Katso kappale 5. LIITÄNNÄT Teknoware Oy Varaamme oikeudet muutoksiin 8

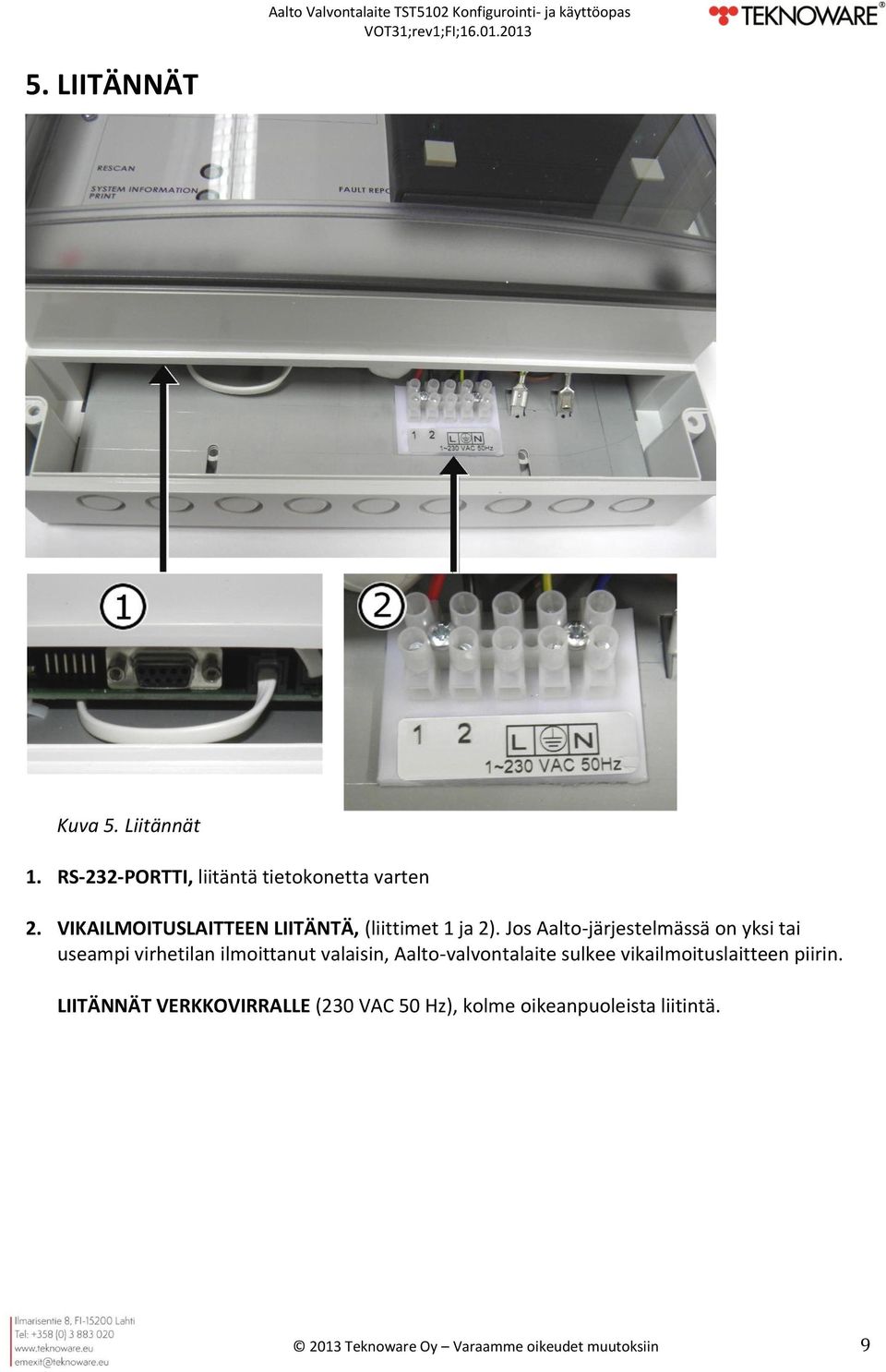

9 5. LIITÄNNÄT Kuva 5. Liitännät 1. RS-232-PORTTI, liitäntä tietokonetta varten 2. VIKAILMOITUSLAITTEEN LIITÄNTÄ, (liittimet 1 ja 2). Jos Aalto-järjestelmässä on yksi tai useampi virhetilan ilmoittanut valaisin, Aalto-valvontalaite sulkee vikailmoituslaitteen piirin. LIITÄNNÄT VERKKOVIRRALLE (230 VAC 50 Hz), kolme oikeanpuoleista liitintä Teknoware Oy Varaamme oikeudet muutoksiin 9

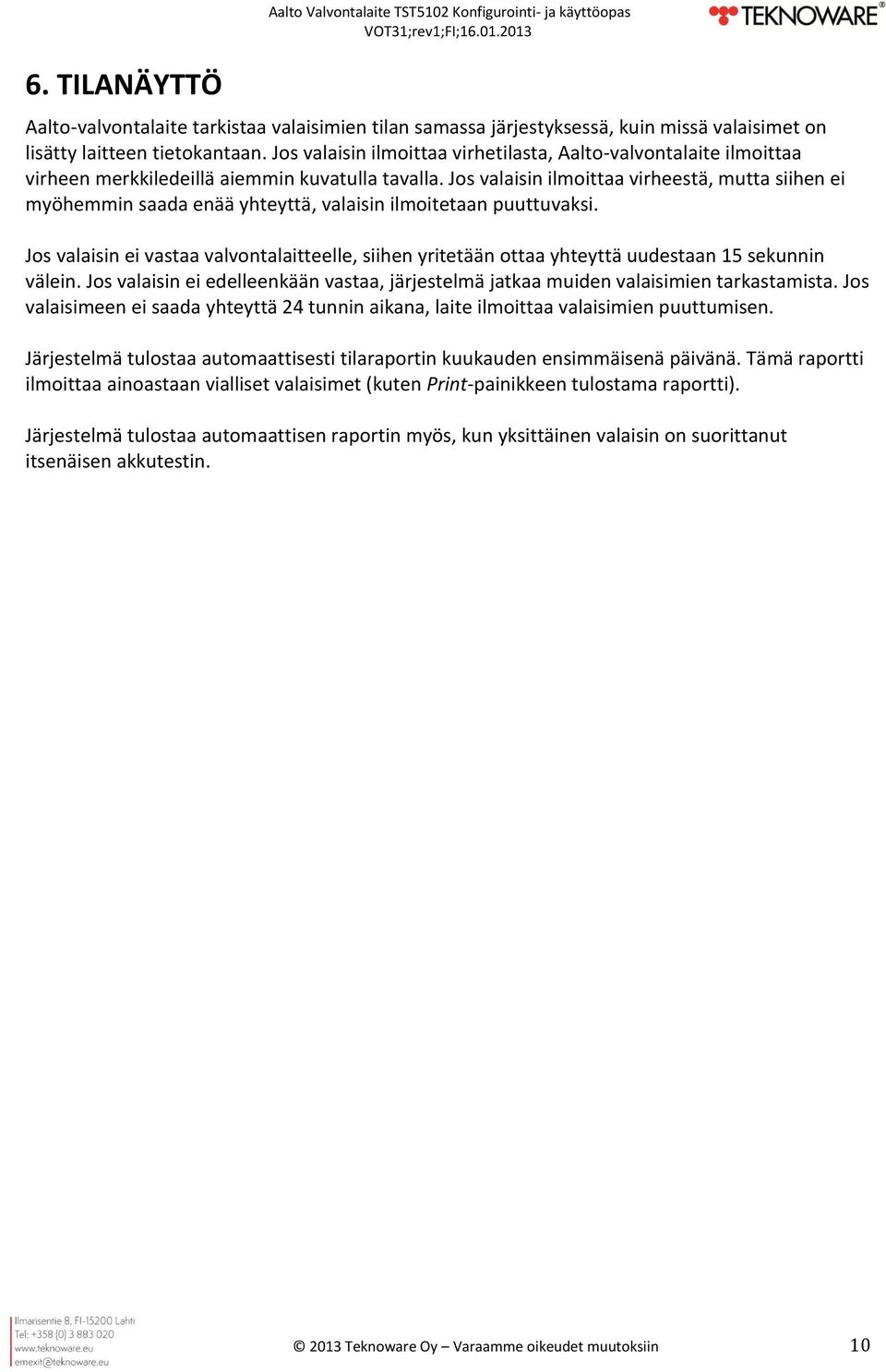

10 6. TILANÄYTTÖ Aalto Valvontalaite TST5102 Konfigurointi- ja käyttöopas Aalto-valvontalaite tarkistaa valaisimien tilan samassa järjestyksessä, kuin missä valaisimet on lisätty laitteen tietokantaan. Jos valaisin ilmoittaa virhetilasta, Aalto-valvontalaite ilmoittaa virheen merkkiledeillä aiemmin kuvatulla tavalla. Jos valaisin ilmoittaa virheestä, mutta siihen ei myöhemmin saada enää yhteyttä, valaisin ilmoitetaan puuttuvaksi. Jos valaisin ei vastaa valvontalaitteelle, siihen yritetään ottaa yhteyttä uudestaan 15 sekunnin välein. Jos valaisin ei edelleenkään vastaa, järjestelmä jatkaa muiden valaisimien tarkastamista. Jos valaisimeen ei saada yhteyttä 24 tunnin aikana, laite ilmoittaa valaisimien puuttumisen. Järjestelmä tulostaa automaattisesti tilaraportin kuukauden ensimmäisenä päivänä. Tämä raportti ilmoittaa ainoastaan vialliset valaisimet (kuten Print-painikkeen tulostama raportti). Järjestelmä tulostaa automaattisen raportin myös, kun yksittäinen valaisin on suorittanut itsenäisen akkutestin Teknoware Oy Varaamme oikeudet muutoksiin 10
