GSM PG-30. Yleistä Probyte GSM PG-30 ohje sivu 1/1

Transkriptio

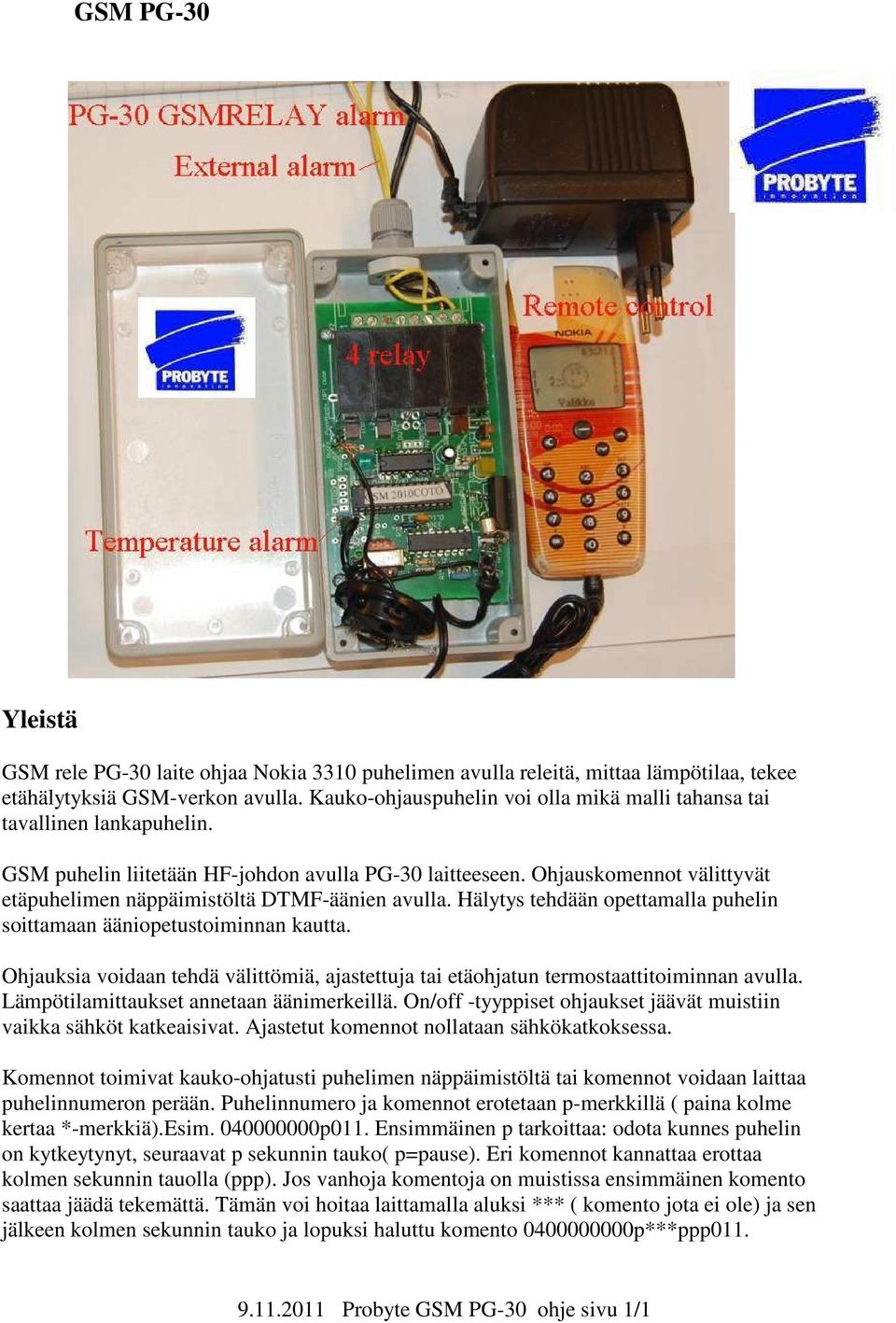

1 GSM PG-30 Yleistä GSM rele PG-30 laite ohjaa Nokia 3310 puhelimen avulla releitä, mittaa lämpötilaa, tekee etähälytyksiä GSM-verkon avulla. Kauko-ohjauspuhelin voi olla mikä malli tahansa tai tavallinen lankapuhelin. GSM puhelin liitetään HF-johdon avulla PG-30 laitteeseen. Ohjauskomennot välittyvät etäpuhelimen näppäimistöltä DTMF-äänien avulla. Hälytys tehdään opettamalla puhelin soittamaan ääniopetustoiminnan kautta. Ohjauksia voidaan tehdä välittömiä, ajastettuja tai etäohjatun termostaattitoiminnan avulla. Lämpötilamittaukset annetaan äänimerkeillä. On/off -tyyppiset ohjaukset jäävät muistiin vaikka sähköt katkeaisivat. Ajastetut komennot nollataan sähkökatkoksessa. Komennot toimivat kauko-ohjatusti puhelimen näppäimistöltä tai komennot voidaan laittaa puhelinnumeron perään. Puhelinnumero ja komennot erotetaan p-merkkillä ( paina kolme kertaa *-merkkiä).esim p011. Ensimmäinen p tarkoittaa: odota kunnes puhelin on kytkeytynyt, seuraavat p sekunnin tauko( p=pause). Eri komennot kannattaa erottaa kolmen sekunnin tauolla (ppp). Jos vanhoja komentoja on muistissa ensimmäinen komento saattaa jäädä tekemättä. Tämän voi hoitaa laittamalla aluksi *** ( komento jota ei ole) ja sen jälkeen kolmen sekunnin tauko ja lopuksi haluttu komento p***ppp Probyte GSM PG-30 ohje sivu 1/1

2 Alla olevien komento-ohjeen ensimmäiset numerot viittaavat ko. komennon typpiin, seuraavat releeseen, johon komento kohdistuu. Kolmas ja neljäs mitä komennolla tehdään.. Ohjeet tehty Nokia 3310 puhelimelle ja GSMRELE PG-30 mallille. Jos käytetään muita puhelimia, kauko-ohjauskomennot toimivat samalla tavalla, mutta hälytyskomennot sopivat vain tälle mallille. Muissa Nokian puhelimissa on erilaiset toiminnat. Nokia 3310 mallissa on akun automaattinen latauksen valvonta, sitä ei tarvitse ottaa pois latauksesta koskaan. Uusia Nokia 3310 ja 3510 akkuja on edullisesti saatavilla. Puhelimen automaattivastauksen voi valita vain jos HF-johto on paikallaan. Laita näppäinäänet (testaus paikallispuhelimella ilman yhteyttä) suurimalle tasolle ja samoin puhelimen äänenvoimakkuus. Tämän voi valita vain jos puhelu on käynnissä. Kun hälytykset ovat asetetut, ne tallentuvat SIM-kortille, ei puhelimeen. Hälytysnumeroita voi vaihtaa ilman, että tarvitsee opettaa uusia hälytysnumeroita. Puhelin käynnistyy automaattisesti akun loppumisen ja sähkökatkon jälkeen, jos power on/off näppäin on pysyvästi oikosuljettu puhelimesta. Puhelin ja GSM-rele toimivat 12V akulla esim. vene ja auto käytössä. Puhelin tarvitsee silloin autolaturin joka laskee 12V/24V jännitteen puhelimen liittimelle 6V. Työkoneet tarvitsevat 24V relekäämit, muita muutoksia ei tarvita GSM-releessä. Hälytysasetusohjeet Yleiset asetukset hälytystoimintoja varten.ohjeet toimivat kaikilla GSM releillä, joissa on asennettu hälytysrele ( sininen kuvassa) ja prosessorin ohjelman päivämäärä on jälkeen. Nokia 3310 ja Nokia 3510 puhelimessa on äänellä opetettava puheentunnistustoiminta. Ota 3510 hälytykset käyttöön 890 komennolla ja Nokia komennolla ( perusasetus). GSM rele käyttää puheentunnistusominaisuutta painamalla HF-nappia ja soittamalla 1-10 vastaanottajalle 10 minuutin välein 10 kertaa tai kunnes joku käyttäjä painaa kuittausnappia. Soittoäänet opetetaan tunnistamaan GSM-releen signaalit. Opetuksen aikana pitää olla voimassa oleva SIM-kortti paikallaan. Hälytys voi tulla ulkoisesta anturista (kontakti riviliittimessä 6 maihin muuttuu), asetettu alalämpötila ja ylälämpötila alittuu tai ylittyy. Jos käyttöjännitekatkos on tullut/ollut tulee tästä myös hälytys, jos tämä on sallittu. Välitön hälytys vaatii akun tai UPS-laitteen. Asetusten yleiset käyttöohjeet Puhelimen automaattivastauksen voi valita vain jos HF-johto on paikallaan. Laita näppäinäänet (voit testata laitetta paikallispuhelimella ilman yhteyttä) suurimalle tasolle ja samoin äänenvoimakkuus. Äänenvoimakkuutta voi säätää nuolinäppäimillä vain jos puhelu on käynnissä. Kun hälytykset ovat asetetut, ne tallentuvat SIM-kortille, ei puhelimeen. Hälytysnumeroita voi vaihtaa ilman, että tarvitsee opettaa uusia hälytysääniä. Puhelin käynnistyy automaattisesti akun loppumisen ja sähkökatkon jälkeen, jos power on/off näppäin on pysyvästi oikosuljettu puhelimesta. Puhelin ja GSM-rele toimivat 12V akulla esim. vene- ja autokäytössä. Puhelin tarvitsee silloin autolaturin joka laskee 12V/24V jännitteen puhelimen liittimelle 6V. Työkoneet tarvitsevat 24V relekäämit, muita muutoksia ei tarvita GSM-releessä. Jos käytät 6 voltin akkua puhelimen teholähteenä, akun kanssa sarjassa pitää olla pieni vastus esim. 10 ohmia. GSM releen releet eivät toimi 6 voltilla, mutta prosessorille voi kytkeä 6V diodin jälkeen Probyte GSM PG-30 ohje sivu 2/2

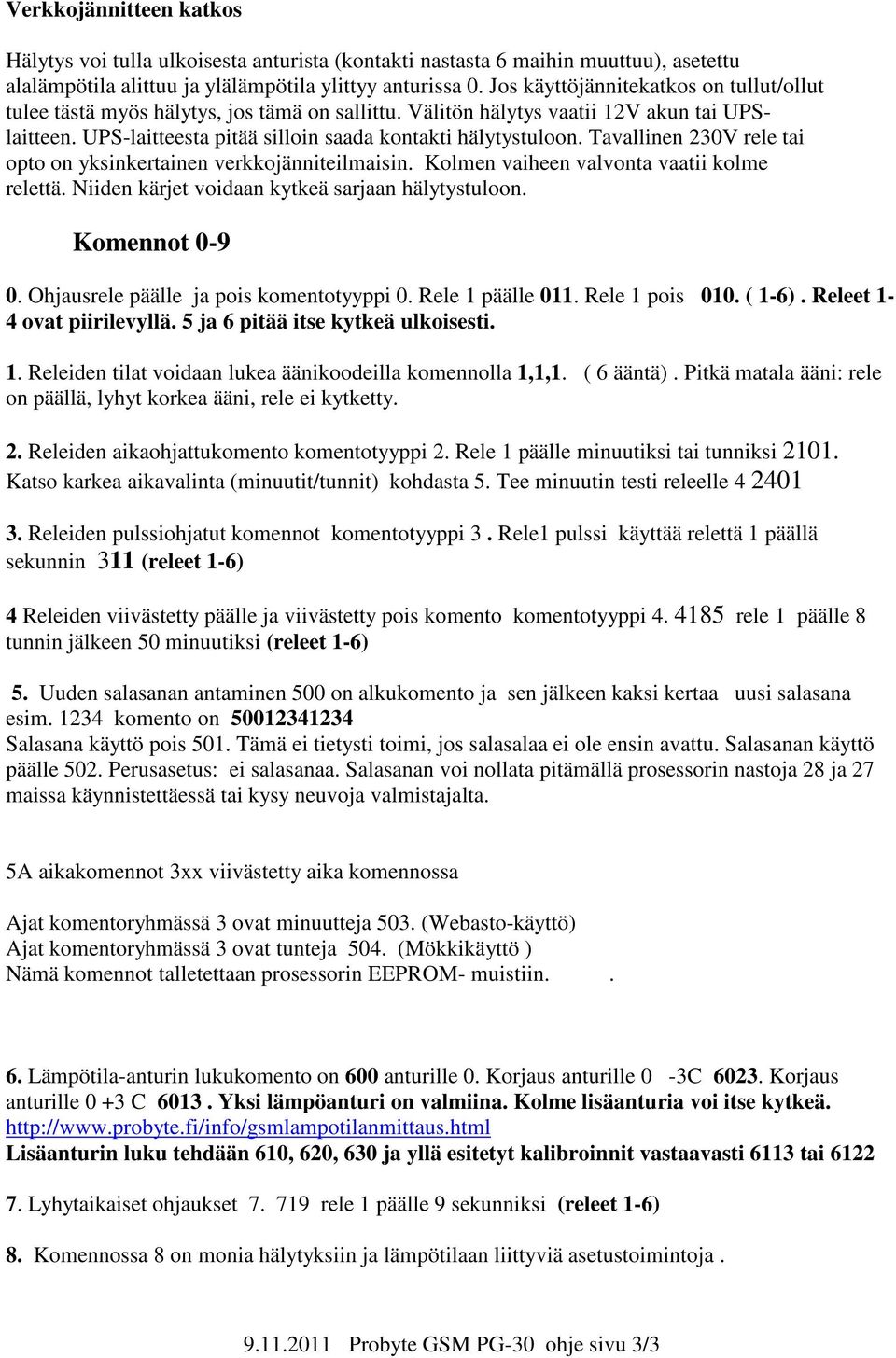

3 Verkkojännitteen katkos Hälytys voi tulla ulkoisesta anturista (kontakti nastasta 6 maihin muuttuu), asetettu alalämpötila alittuu ja ylälämpötila ylittyy anturissa 0. Jos käyttöjännitekatkos on tullut/ollut tulee tästä myös hälytys, jos tämä on sallittu. Välitön hälytys vaatii 12V akun tai UPSlaitteen. UPS-laitteesta pitää silloin saada kontakti hälytystuloon. Tavallinen 230V rele tai opto on yksinkertainen verkkojänniteilmaisin. Kolmen vaiheen valvonta vaatii kolme relettä. Niiden kärjet voidaan kytkeä sarjaan hälytystuloon. Komennot Ohjausrele päälle ja pois komentotyyppi 0. Rele 1 päälle 011. Rele 1 pois 010. ( 1-6). Releet 1-4 ovat piirilevyllä. 5 ja 6 pitää itse kytkeä ulkoisesti. 1. Releiden tilat voidaan lukea äänikoodeilla komennolla 1,1,1. ( 6 ääntä). Pitkä matala ääni: rele on päällä, lyhyt korkea ääni, rele ei kytketty. 2. Releiden aikaohjattukomento komentotyyppi 2. Rele 1 päälle minuutiksi tai tunniksi Katso karkea aikavalinta (minuutit/tunnit) kohdasta 5. Tee minuutin testi releelle Releiden pulssiohjatut komennot komentotyyppi 3. Rele1 pulssi käyttää relettä 1 päällä sekunnin 311 (releet 1-6) 4 Releiden viivästetty päälle ja viivästetty pois komento komentotyyppi rele 1 päälle 8 tunnin jälkeen 50 minuutiksi (releet 1-6) 5. Uuden salasanan antaminen 500 on alkukomento ja sen jälkeen kaksi kertaa uusi salasana esim komento on Salasana käyttö pois 501. Tämä ei tietysti toimi, jos salasalaa ei ole ensin avattu. Salasanan käyttö päälle 502. Perusasetus: ei salasanaa. Salasanan voi nollata pitämällä prosessorin nastoja 28 ja 27 maissa käynnistettäessä tai kysy neuvoja valmistajalta. 5A aikakomennot 3xx viivästetty aika komennossa Ajat komentoryhmässä 3 ovat minuutteja 503. (Webasto-käyttö) Ajat komentoryhmässä 3 ovat tunteja 504. (Mökkikäyttö ) Nämä komennot talletettaan prosessorin EEPROM- muistiin.. 6. Lämpötila-anturin lukukomento on 600 anturille 0. Korjaus anturille 0-3C Korjaus anturille 0 +3 C Yksi lämpöanturi on valmiina. Kolme lisäanturia voi itse kytkeä. Lisäanturin luku tehdään 610, 620, 630 ja yllä esitetyt kalibroinnit vastaavasti 6113 tai Lyhytaikaiset ohjaukset rele 1 päälle 9 sekunniksi (releet 1-6) 8. Komennossa 8 on monia hälytyksiin ja lämpötilaan liittyviä asetustoimintoja Probyte GSM PG-30 ohje sivu 3/3

4 8.1. Hälytyksen opetuskomento 82x puhelimelle, x on hälytys 0-9 keltainen merkki LED syttyy valitse puhelimen luettelosta sopiva nimi ja lisää äänitunniste ( ei soittoääni) valitse Lisää äänitunniste. Yhteys verkkoon pitää olla toiminnassa. 5 viive, 30 kpl soittoääntä jona aikana voit rauhassa opettaa äänen puhelimelle. #-merkillä voi lopettaa opetuksen tai se loppuu kun 30 opetusta on annettu. katso tarkemmin Hälytysten sallinta. Komento 81x. 815 ottaa hälytyksen 5 käyttöön. 819 on ottaa hälytyksen 9 käyttöön 8.3 Hälytysten esto. Komento 80x. 806 ottaa hälytyksen 6 pois käytöstä. 809 ottaa hälytyksen 9 pois käytöstä jne. 8.4 Tee reletesti. Anna komento 831 Kaikki releet menevät päälle ja pois vuorotellen sekunnin välein 8.5 Mitkä hälytysnumerot ovat käytössä? Anna komento 832. Laite tulostaa äänellä kaikki käytössä olevat hälytykset peräjälkeen Matala pitkä ääni on numero käytössä, lyhyt korkea ei käytössä. 8.6 Mikä on input tulojen 1-6 tilat? Anna komento 833. Katso tarkemmin käyttöohjeista. Hälytystulo antaa avonaisena pitkän matalan äänen ja oikosulussa lyhyen äänen. 8.7 Testaa hälytysnumero x komennolla 84x. Anna komento esim. 841 hälytysnumerolle Poista kaikki hälytysnumerot käytöstä kerralla. Anna komento Ota kaikki hälytysnumerot käyttöön kerralla. Anna komento Tulosta viimeisen hälytyksen syy 855 ( 1 =Power, 2= lämpötilan alaraja, 3= lämpötilan yläraja tai 4=ulkoinen hälytys) 8.11 Nollaa hälytyksen syy Ota kaikki termostaattitoiminnat pois käytöstä. Anna komento Ota kaikki termostaatit käyttöön 20 C asetuksella. Anna komento Testaa lämpötilahälytyksen alaraja 834. Äänet samoin kuin mittauksessa 8.15 Testaa lämpötilahälytyksen yläraja 835 Äänet samoin kuin mittauksessa 8.16 Testaa onko ollut sähkökatkos. Komento 836. Matala ääni on, lyhyt korkea ei Nollaa sähkökatkostila Estä sähkö pois -hälytys Aseta sähkö pois -hälytys päälle Ota lämpötilanalarajahälytys käyttöön tai poista se käytöstä komennolla 8.21 alarajahälytys 86MTT, jossa M on 1= + lämpötila, 0 = miinuslämpötila TT = lämpötilaraja astetta astetta 86000, alarajalämpötilahälystä ei ole käytössä 8.22 Ylärajahälytys 87MTT, jossa M on 1= + lämpötila, 0 = miinuslämpötila TT = lämpötilaraja astetta astetta 87000, ylärajalämpötilahälystä ei ole käytössä 9. Termostaattikomennot asettaa releen toimimaan ensimmäisen anturin (0) mukaan 20 C lämpötilassa ( lämmitystoiminta) ottaa termostaatin pois releeltä 4 ( liittyy lämpötila Probyte GSM PG-30 ohje sivu 4/4

5 anturiin 3). Anturit 1-3 pitää itse lisätä LM335 ja 2k2 vastus 5V. Kaikki termostaatit toimivat itsenäisesti. Näistä voi tehdä lisähälytyksiä kytkemällä ohjausreleiden kärjet hälytystuloihin. Hälytyksiä ei tule ensimmäisenä minuuttina. Tämä aika on varattu rakennuksesta poistumisviiveelle. Minuutin jälkeen kuuluu pieni äänimerkki. Jos yhtään hälytystoimintaa ei ole käytössä minuutin aikamerkkiä ei anneta. Jos hälytyksiä on monta, jokainen soitetaan erikseen. Kun vastaanottaja avaa puhelimen, hän kuulee kulloisenkin hälytysäänen. Esim. ulkoinen hälytys on 4 äänimerkkiä peräkkäin ja viiden sekunnin tauko. Yksi hälytys kestää 40 sekuntia. Kaikki sallitut hälytykset käydään läpi järjestyksessä. ja pidetään sen jälkeen 10 minuutin tauko. Sen jälkeen tehdään uudet hälytykset. Näitä sarjoja tehdään 10 kappaletta. Jos puhelin on varattu, sen näkyy kuitenkin soittaneiden luettelossa. Hälytysohjelma tekee kymmenen yritystä jokaiseen sallittuun puhelinnumeroon. Hälytysjärjestys, jos kaikki hälytykset tulevat yhtä aikaa: 1 POWER off hälytys 2 Ulkoinen hälytys 3 Lämpötila liian matala 4 Lämpötila liian suuri Kun hälytyslaite soittaa, se antaa koko ääntä, joka on erilainen eri hälytystyypeille. Peräkkäin tulee 1-4 ääntä ja viiden sekunnin tauko. Komennolla 000 voi testata onko linja auki, jos vastausäänet tulee, rele ei tee mitään muuta kuin antaa kuittausäänen. Termostaattitoiminnat toimivat myös hälytysten aika Probyte GSM PG-30 ohje sivu 5/5

6 versio Lisätietoja puh Probyte, Nirvankatu 31, Tampere Pikaohjeet asetuksiin Puhelimessa pitää olla muutama asetus oikein : Asetukset Näppäinäänet täysillä kun testataan paikallisesti gsmrelettä. Näppäinäänet pitää kuulua puhelimesta kun HF-johto on irti ja loppua kun HF-johto on kiinni. Puhelimen äänenvoimakkuus täysille, jotta puhelin kuulee DTMF-äänet. Voimakkuutta säädetään nuolinäppäimillä kun puhelu on auki. Automaattivastaus päälle kun HF-johto on kytkettynä Puhelimessa ei tarvita muita asetuksia. ====vanhojen komentojen nollaus =============== Kun annetaan komentoja saattaa vanhat komennot jäädä muistiin Nollaa vanhat komennot kolmella yhdeksiköllä tai kolmella nollalla, ne eivät sovi mihinkään normaaliin komentoon. Jos automatisoit etäkomennot. laita ensiksi tämä komento tai oikeastaan tee vanhojen komentojen nollaus. Laita puhelinnumeron perään 9 ja sen jälkeen pieni viive (p= Probyte GSM PG-30 ohje sivu 6/6
