1 TeleWell GPRS-modeemin ohjekirja Hyväksyntä CE 0682

2 Sisältö Tekniset vaatimukset GPRS-toiminnolle...2 Tuetut käyttöjärjestelmät Windows 98SE, Me, 2000, Xp...2 Myyntipakkauksen sisältö...2 Vaatimukset tietokoneelle, jossa käytetään GPRS-modeemia...3 Tekniset tiedot...4 Hyväksyntä ja käytettävyys...4 Laitteen toiminta ja näkyminen käyttäjälle...4 Turvallisuus...5 Merkkivalot...6 SIM kortin asennus...6 SIM kortin poisto...7 Windows Xp ja 2000 asennus...8 Windows XP & 2000 Internet -yhteyden muodostus GPRS puhelinnumero *99# ja modeemin lisäasetukset -alustuskomento at+cgdcont=1,"ip","internet" Windows 98 ja ME asennus WIndows 98SE & ME Internet-yhteyden muodostus

3 Myyntipakkauksen sisältö GPRS-modeemi Ajuri-CD Ohjekirja Tuetut käyttöjärjestelmät Windows 98 SE, Me, 2000, Xp Tekniset vaatimukset GPRS-toiminnolle GPRS verkkosopimus operaattorin kanssa GSM verkko käytettävissä GPRS-yhteydelle SIM kortti, josta pin-koodin kysely on otettu pois päältä Huomautus! GSM operaattoreiden verkot on aina optimoitu GSM-puhetta varten ja näin ollen GPRS saa liikennöintiaikaa vasta toissijaisesti. GPRS liikenteessä voi esiintyä katkoksia johtuen häiriöistä radiolinkissä. GPRS-yhteyden nopeus vastaa hyvissä olosuhteissa 64 K nopeutta, joka on sama kuin 1:llä ISDN-kanavalla. Vaatimukset tietokoneelle, jossa käytetään GPRS-modeemia - SIM kortti, josta pin-koodin kysely on otettu pois päältä - GPRS-yhteydellä käytetään vain ja ainoastaan puhelinnumeroa *99# ja lisäksi ohjekirjassa mainittua alustuskomentoa at+cgdcont=1,"ip","internet". -USB portti 1.1 / 2.0 -Intel Pentium -yhteensopiva tietokone, jossa vähintään 400 MHz prosessori ja muistia vähintään 64MB -Windows Xp vaatii 512MB muistia toimiakseen moitteetta -Windows 2000 vaatii muistia 256 MB toimiakseen moitteetta -Windows 98 / Me vaatii muistia 64Mb toimiakseen moitteetta 2

4 Tekniset tiedot Nopeus GPRS-luokka 8 (4 downlinks / 1 uplink, 5 per frame ), maksiminopeus 64 kbps Liityntä USB 1.1 (Toimii COM-porttina USB-väylälle) Virrankulutus Jännite V, maksimi 2A, normaali A W, lepotilassa A 0.01W Käyttöjärjestelmät Windows 98 SE, Me, SP3, Xp + SP1 GSM-taajuus GSM 900/1800 Laitevaatimukset tietokoneelle Pentium 400 Mhz, RAM 64 Mb, 30 Mb vapaata kovalevytilaa Käyttölämpötila -10 C C Takuu 1 vuosi Koko 62 x 35 x 12,5 mm (+antenni ja USB-liitin) Paino 16 g Laitteen toiminta ja näkyminen käyttäjälle TeleWell GPRS-modeemi tunnistuu nimellä Motorola SCMi250u GPRS Modem Laite toimii tavallisen modeemin tapaan ja sitä käytetään Windows Puhelinverkkoyhteydet -toiminnolla ajuriasennuksen jälkeen. Hyväksyntä ja käytettävyys Hyväksyntä CE 0682 Laitteen käyttöalue on vain ja ainoastaan EU maat, joissa on GPRS-luokka 8 ja sen alaluokat tuettuna. Laite on testattu suomessa Sonera-, Radiolinja- ja DNA -verkoissa toimivaksi. 3

5 Turvallisuus Älä käytä laitetta lentokoneessa! Älä käytä laitetta polttoaineautomaatien läheisyydessä! Älä käytä laitetta kun ajat autoa! Pidä GPRS-modeemi vähintään 30 cm päässä itsestäsi! GPRS-modeemia ei saa käyttää lääketieteellisten laitteiden läheisyydessä! 4

6 Merkkivalot Merkkivalojen normaali toimintajärjestys kun laite on valmis 1 päällä 2 päällä Jos merkkivalo 3 palaa punaisena on SIM asennettu väärin, tai laite on vasta käynnistymässä, tai GPRS-verkon signaali on liian heikko. SIM kortin asennus - Poista SIM kortista PIN-koodin kysely GSM puhelimessa. Avaa GPRS-modeemin takana oleva kuminen suojus Aseta SIM kortti laitteeseen kuvan mukaisella tavalla 5

7 SIM kortin poisto Paina varovasti esimerkiksi kynällä SIM kortin lukitussalpaa ja kortti tulee ulos Huomautus! GPRS-modeemin DIP-kytkin (kyljessä) pitää olla aina antennin puoleisessa asennossa 6

8 Windows Xp ja 2000 asennus GPRS-modeemi pitää alustaa GPRS-yhteyksille. Asetus on sama DNA, Sonera, Radiolinja verkoissa. Tee kuvan mukaisen asetus asennuksen lopussa! at+cgdcont=1,"ip","internet" Windows XP:ssä SP 1 ja Windows 2000 SP3 asennettuna Käynnistä tietokone ja kytke laite USB porttiin 7

9 HUOM Jos Windows XP ilmoittaa driver sign vaatimuksesta, niin ohita se valitsemalla Continue anyway ( Jatketaan)! 8

10 Testaa modeemin toimivuus seuraavan sivun ensimmäisen kuvan mukaisesta kohdasta Query modem -toiminnolla. Advance-kohdasta muuta COM porttia, jos laite ei vastaa kyselyyn kuvan mukaisesti. 9

11 Control panel / System / Hardware / Device manager / Modem / Proberties Ohjainpaneeli / Järjestelmä / Laite / Laitehallinta / Modeemit / Ominaisuudet Jos muutat COM portin numeroa, niin irrota laite hetkeksi USB-portista ja kiinnitä uudelleen. Odota GPRS modeemin punaisen merkkivalon sammumista ennen kuin palaat query modem testiin. Muista lisätä modeemin ominaisuuksiin Advanced / lisäasetukset -kohdassa alustuskomento at+cgdcont=1,"ip","internet" 10

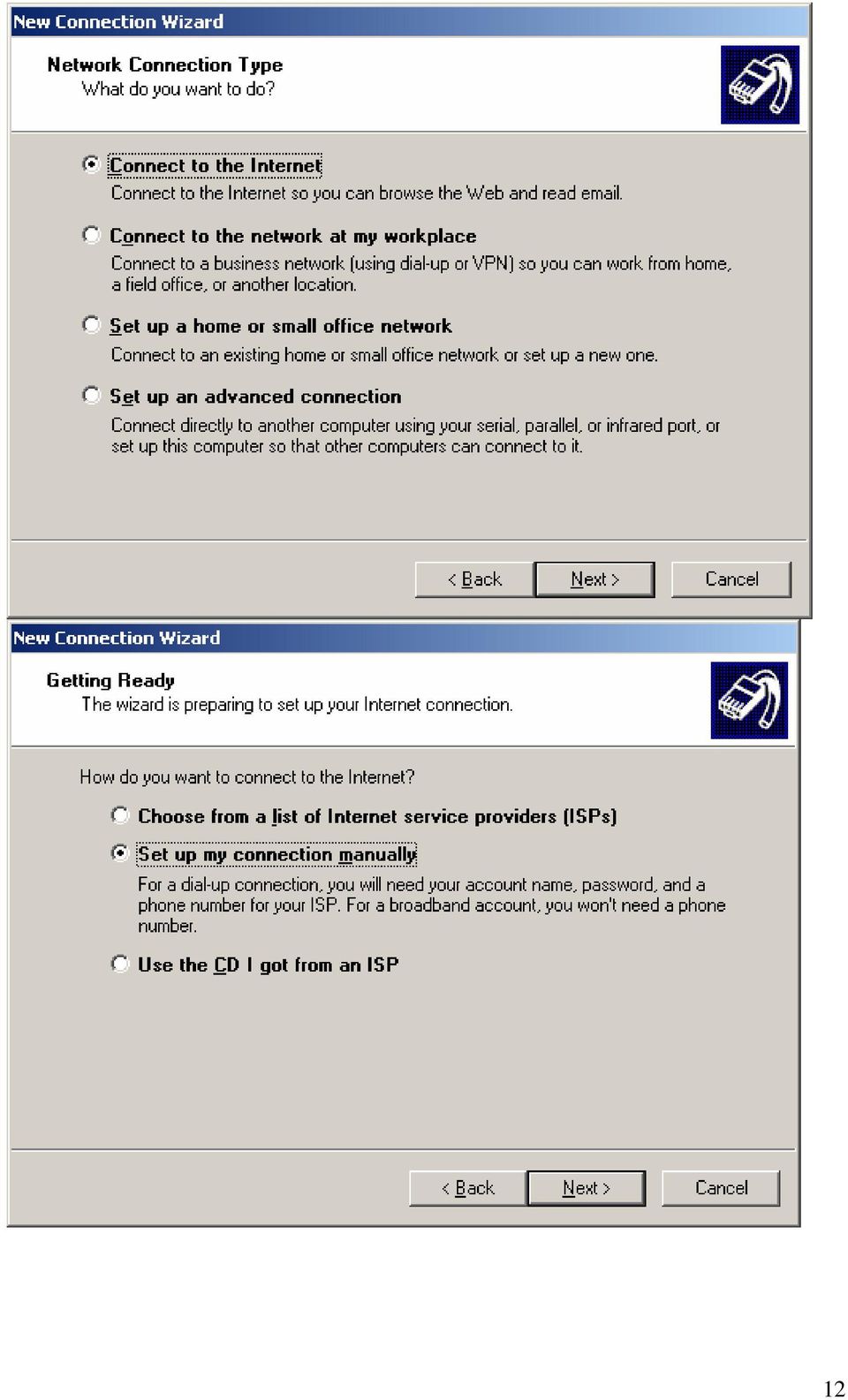

12 Internet -yhteyden muodostus Windows 2000 ja Xp Huomautus! Tietokone pitää käynnistää uudelleen asennuksen jälkeen! DNA, Radiolinja ja Sonera GPRS yhteyden luonti Create new connection / Luodaan Uusi yhteys 11

13 12

14 13

15 Käytettävä puhelinnumero on kaikille operaattoreille sama *99# = GPRS puhelinnumero 14

16 Salasana ja käyttäjätunnus asetetaan operaattorin ohjeiden mukaisesti ja ne antaa operaattori. 15

17 Yhteyden muodostus Uuden yhteyden luonnin jälkeen Network-alueella muodostuu kuvake, jolla avaat halutun GPRS yhteyden. Internet-yhteyden avaat tästä luodusta yhteyskuvakkeesta. Yhteyden muodostuksen jälkeen käytät kaikkia Internetyhteysohjelmia samalla tavalla kuin olisit modeemiyhteydessä Internet palveluihin. 16

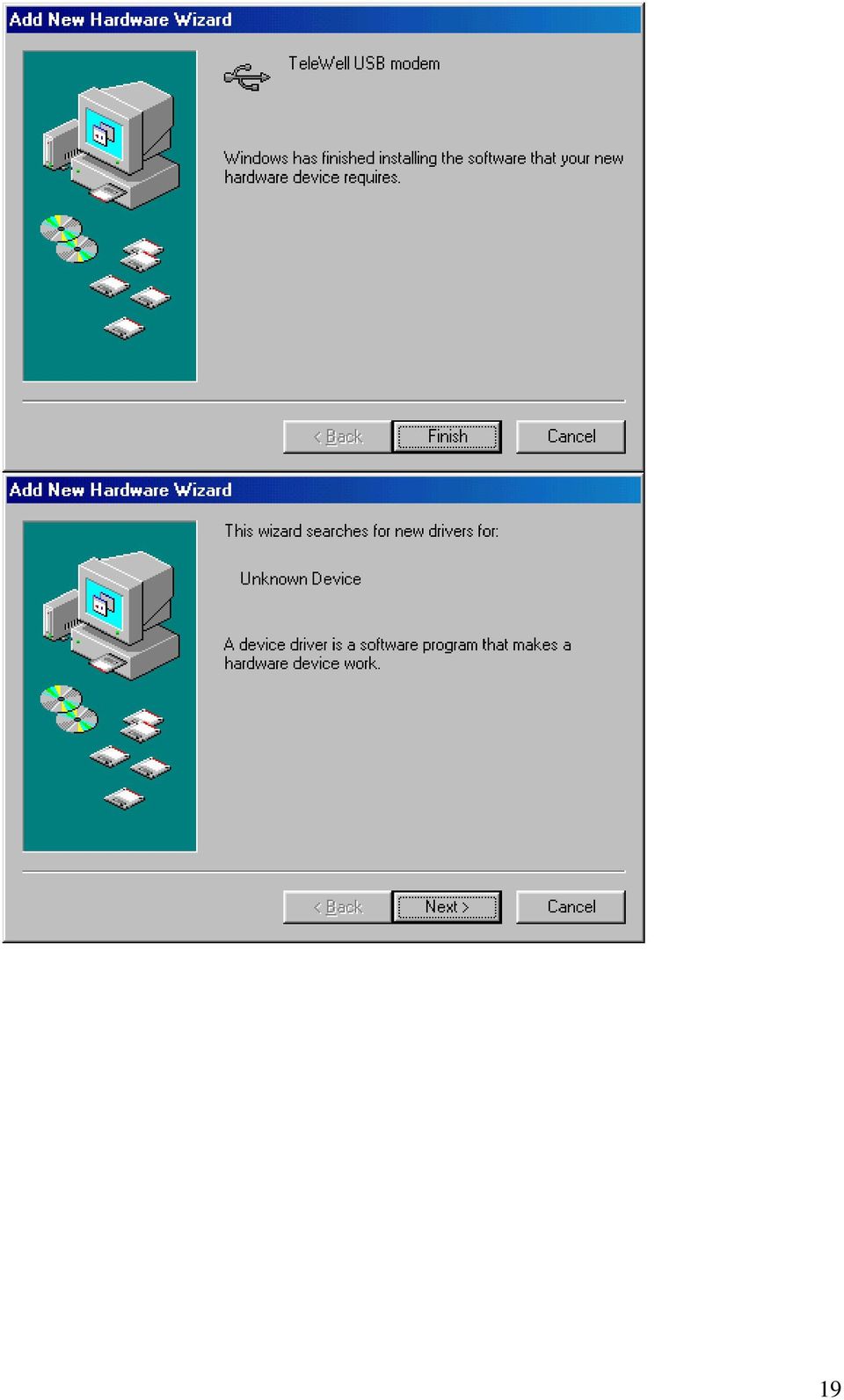

18 Windows 98 SE ja ME asennus GPRS-modeemi pitää alustaa GPRS yhteyksille asennuksen päätyttyä. Asetus on sama DNA, Sonera, Radiolinja GSM-verkoissa. Tee kuvan mukaisen asetus asennuksen lopussa. Kytke laite USB porttiin ja tee seuraavien kuvien mukaiset valinnat 17

19 18

20 19

21 Jos Windows 98 kysyy ajuripolkua, tee kuvan mukainen valinta. 20

22 GRPS-modeemin asennus on valmis. Käynnistä tietokone uudelleen. 21

23 Yhteyden muodostus Internettiin 22

24 23

25 Muista poistaa maavalinta soittoyhteyskuvakkeen luomisen jälkeen. 24

26 Yhteyden muodostuksen jälkeen käytät kaikkia Internet-yhteysohjelmia samalla tavalla kuin olisit modeemi yhteydessä Internet palveluihin. 25

27 Maahantuoja: TeleWell Oy Alhotie 14 B JÄRVENPÄÄ 26
