Zeus4 DE GSM Ovipuhelin

Transkriptio

1 Zeus4 DE GSM Ovipuhelin GSM Ovipuhelin ja hälytyksensiirto Jopa 5 kutsupainiketta Käyttäjien lisääminen PC:llä & SMS viesteillä 20 Käyttäjän maksuton ulostulon ohjaus puhelimitse 4 sisääntuloa (ovipuhelin tai hälytys) 4 ulostuloa

2 KÄYTTÖÖNOTTO - Videx 4000 Sarjan painiketaulu VX 4000 GSM piirikortti soveltuu käytettäväksi Videx , - 1D, 2 & 2D kaiutinmoduulien sisällä ja liittyy GSM yksikköön erillisellä kaapelilla. Videx 4000 painiketaulu SPK+ (punainen) SPK- (sininen) MIC+ (punainen) MIC- (punainen mustalla raidalla) Käännä sinistä mikrofonin trimmeriä vastapäivään pienentääksesi mikrofonin herkkyyttä kierron estämiseksi. Laitteiston asennus ja kaapelointi Aseta GSM ohjausyksikköön tarkoitettu SIM kortti ensin matkapuhelimeen ja ota PIN- koodin kysely pois käytöstä (puhelimen suojaus asetukset) ja tarkista puhelimella liittymän toiminta. Aseta sen jälkeen SIM kortti ohjausyksikköön ja kytke tilapäisesti 12V syöttö ohjausyksikön + ja GND liittimiin, tai liitä akku akun johtimiin. Odota noin minuutti kun laite käynnistyy ja laske sinisen LED in vilkkumista. 1 = heikko signaali. 5 = max signaali. Yritä saavuttaa 3-5 vilkahdusta. Jos tulos on 1 tai 2 vilkahdusta, yritä siirtää ohjausyksikön sijaintia tai hanki lisäantenni (antenni: SMA uros tyypin GSM 900/1800Mhz). Kun saavutat 3+ vilkahdusta, kytke jännite irti ja asenna ohjausyksikkö pysyvästi paikoilleen. Kytke syöttö ja ovipuhelin kaapeli painiketaululta ohjausyksikölle. Asenna Videx painiketaulu noin 1500mm korkeudelle. Painiketaulun asentaminen liian alas vaikuttaa painiketaulun toimintaan.

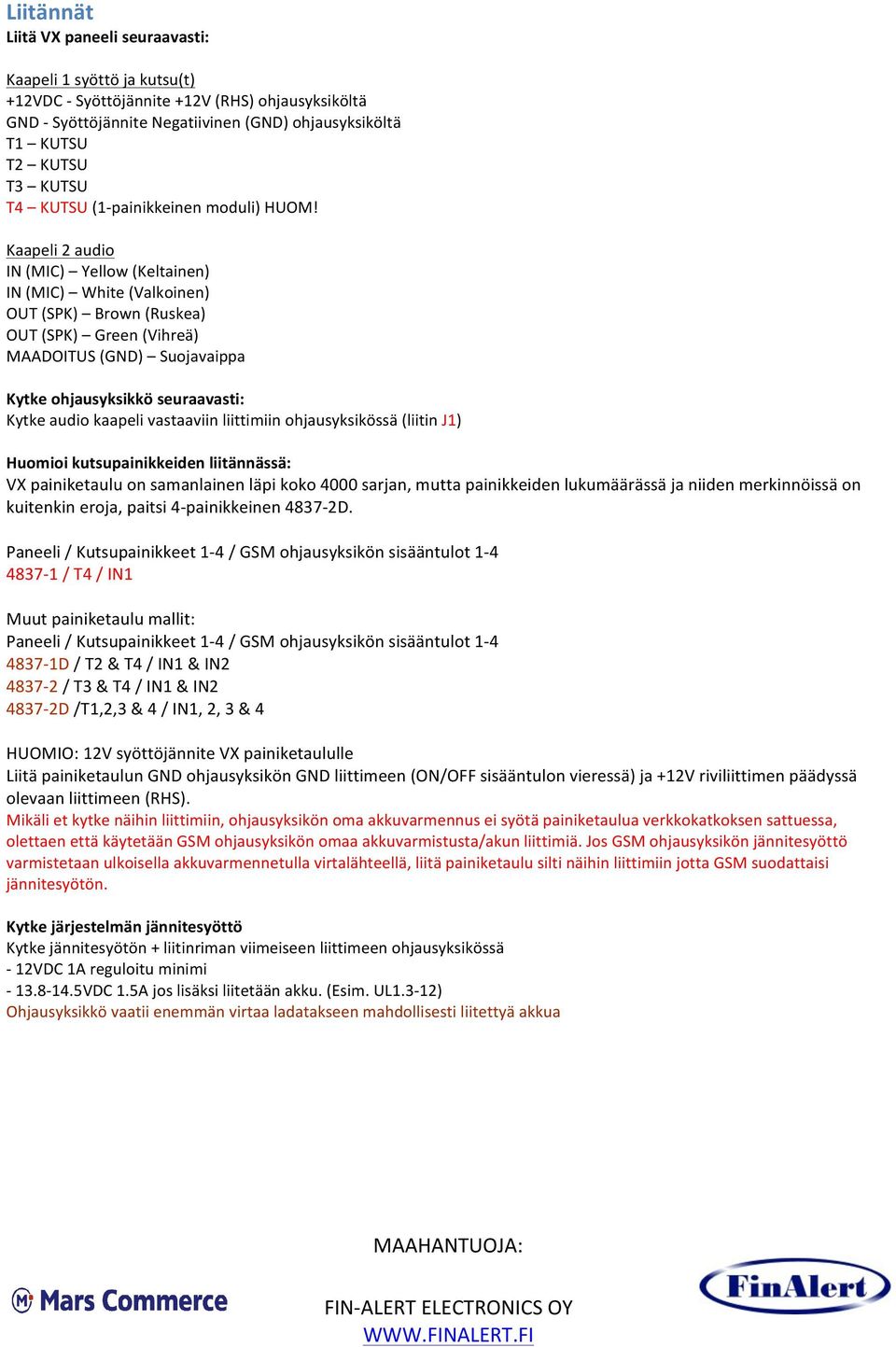

3 Liitännät Liitä VX paneeli seuraavasti: Kaapeli 1 syöttö ja kutsu(t) +12VDC - Syöttöjännite +12V (RHS) ohjausyksiköltä GND - Syöttöjännite Negatiivinen (GND) ohjausyksiköltä T1 KUTSU T2 KUTSU T3 KUTSU T4 KUTSU (1- painikkeinen moduli) HUOM! Kaapeli 2 audio IN (MIC) Yellow (Keltainen) IN (MIC) White (Valkoinen) OUT (SPK) Brown (Ruskea) OUT (SPK) Green (Vihreä) MAADOITUS (GND) Suojavaippa Kytke ohjausyksikkö seuraavasti: Kytke audio kaapeli vastaaviin liittimiin ohjausyksikössä (liitin J1) Huomioi kutsupainikkeiden liitännässä: VX painiketaulu on samanlainen läpi koko 4000 sarjan, mutta painikkeiden lukumäärässä ja niiden merkinnöissä on kuitenkin eroja, paitsi 4- painikkeinen D. Paneeli / Kutsupainikkeet 1-4 / GSM ohjausyksikön sisääntulot / T4 / IN1 Muut painiketaulu mallit: Paneeli / Kutsupainikkeet 1-4 / GSM ohjausyksikön sisääntulot D / T2 & T4 / IN1 & IN / T3 & T4 / IN1 & IN D /T1,2,3 & 4 / IN1, 2, 3 & 4 HUOMIO: 12V syöttöjännite VX painiketaululle Liitä painiketaulun GND ohjausyksikön GND liittimeen (ON/OFF sisääntulon vieressä) ja +12V riviliittimen päädyssä olevaan liittimeen (RHS). Mikäli et kytke näihin liittimiin, ohjausyksikön oma akkuvarmennus ei syötä painiketaulua verkkokatkoksen sattuessa, olettaen että käytetään GSM ohjausyksikön omaa akkuvarmistusta/akun liittimiä. Jos GSM ohjausyksikön jännitesyöttö varmistetaan ulkoisella akkuvarmennetulla virtalähteellä, liitä painiketaulu silti näihin liittimiin jotta GSM suodattaisi jännitesyötön. Kytke järjestelmän jännitesyöttö Kytke jännitesyötön + liitinriman viimeiseen liittimeen ohjausyksikössä - 12VDC 1A reguloitu minimi VDC 1.5A jos lisäksi liitetään akku. (Esim. UL1.3-12) Ohjausyksikkö vaatii enemmän virtaa ladatakseen mahdollisesti liitettyä akkua

4 GSM ovipuhelimen ohjelmointi ja Asetukset Johdanto Ovipuhelimen puhelinnumerot on helppo ohjelmoida SMS viestillä. Lisäksi ne on ohjelmoitavissa PC:llä käyttäen GSM ohjainyksikön mini USB liitintä ja Voyager ohjelmistoa jonka voit ladata tuoteosiosta. Kiinnitä SIM kortti ja kytke virrat laitteeseen. Noin minuutin päästä sininen LED alkaa vilkkumaan ja järjestelmä on valmis ohjelmointia varten. Sisääntulojen asetus GSM ovipuhelin käytöstä hälytys sisääntuloiksi GSM ohjainyksikön sisääntuloja voidaan käyttää viitenä (5) ovipuhelin kutsupainikkeen sisääntulona tai neljänä (4) hälytys sisääntulona + yhtenä (1) päälle/pois sisääntulona. Oletuksena kaikki viisi (5) sisääntuloa on asetettu ovipuhelin kutsupainikkeille. Oikosulje sisääntulo GND liittimeen aktivoidaksesi soiton. Vaihtaaksesi sisääntulot ovipuhelin käytöstä hälytys sisääntuloiksi Lähetä seuraava SMS viesti kutsupainikkeita varten ;+WMOD=XXXXX; Esim: Kaikki sisääntulot ovipuhelin käytössä ;+WMOD=12345; Esim: Kaikki sisääntulot hälytys käytössä (sis. päälle/pois tulon [OFF]) ;+WMOD=; Esim: 2 ovipuhelin tuloa, 2 hälytys tuloa ja päälle/pois tulo [OFF] ;+WMOD=12; X = Sisääntulon numero joka säilyy GSM ovipuhelin käytössä. [tyhjä] = Hälytys sisääntulo, tai jos 5 on tyhjä päälle/pois sisääntulo [OFF] on käytössä. Kutsupainike asetusten kysyminen ja muokkaaminen Ensiksi Kysy laitteelta nykyisiä asetuksia jokaiselle kutsupainikkeelle erikseen Lähetä seuraava SMS viesti kutsupainiketta 1 varten ;PDEA; Lähetä seuraava SMS viesti kutsupainiketta 2 varten ;PDEB; Lähetä seuraava SMS viesti kutsupainiketta 3 varten ;PDEC; Lähetä seuraava SMS viesti kutsupainiketta 4 varten ;PDED; Lähetä seuraava SMS viesti kutsupainiketta 5 varten ;PDEE; Saat takaisin SMS viestin joka sisältää nykyiset asetukset kyseiselle painikkeelle. Painike 1 (A) esimerkiksi: ;ATN1=;ATN2=;ATN3=;ATN4=;ATN5=;ATN6=;ATN7=;ATN9=;ATN0=;GPOA=1234;RTNA=25;APINA=; ATN1-9 = Numerot soittojärjestyksessä (oletuksena tyhjiä) ATN0 = Pääkäyttäjän numero (oletuksena tyhjä) GPOA = Ulostulot jotka voi aktivoida (oletuksena kaikki ulostulot kaikki käyttäjät) RTNA = Viive puhelun siirtymisessä sekunteina (oletus 25 sekuntia) APINA = Lisää numero ennen ulostulo koodia (oletus normaalit ulostulo koodit) Toiseksi Kun olet muokannut SMS viestiin haluamasi asetukset, lähetä viesti takaisin GSM ohjainyksikön SIM kortille. Kun valitset saamasi SMS viestin kohdalla puhelimellasi lähetä edelleen/välitä, voit muokata viestin sisältöä. Lisää puhelinnumerot ja tarvittavat asetukset jokaisen = ja ; merkin väliin. Lähetä sitten viesti takaisin päivittääksesi kutsupainikkeen asetukset.

5 Painike 1 (A) esimerkki: Valitse lähetä edelleen/välitä Muokkaa SMS viesti alla olevan mukaiseksi ja lähetä ;ATN1= ;ATN2= ;ATN3= ;ATN4=;ATN5=;ATN6=;ATN7=;ATN9=;AT N0=;GPOA=1;RTNA=15;APINA=99; Painike 1 soittaa ensiksi ja jos soittoon ei vastata 15 sekunnin kuluessa soitto toiseksi ja 15 sekunnin kuluttua kolmanneksi Tämän kutsupainikkeen käyttäjät (ATN1-3) voivat aktivoida vain ulostulon 1 ja heidän täytyy näppäillä 99 ennen normaalia ulostulo koodia 11 (9911) aktivoidakseen ulostulon. Toista sama kaikille neljälle painikkeelle. Huomio: painike 1 = A, painike 2 = B, painike 3 = C, painike 4 = D. Säädä painiketaulun kaiuttimen äänenvoimakkuuden tasoa (SPK) Oletusarvo on 80 kun kokonaisalue Lähetä seuraava SMS viesti ;+SPK=75; 75 = Pienennä kaiuttimen äänenvoimakkuutta HUOMIO: Kaiuttimen äänenvoimakkuuden liiallinen nostaminen aiheuttaa äänessä kiertämistä ja häiriöitä, useimmiten oletusarvo on OK. Säädä painiketaulun mikrofonin herkkyyttä (MIC2) Oletusarvo on 0 kun kokonaisalue 0 5. Yleensä mikrofonin herkkyyttä ei tarvitse säätää. Jos herkkyyttä tarvitsee säätä, kokeile ensin painiketaulun sinistä trimmeriä, ja säädä sitten vasta herkkyyttä SMS viestillä: HUOMIO: Mikrofonin herkkyyden liiallinen nostaminen aiheuttaa äänessä kiertämistä ja häiriöitä. Lähetä seuraava SMS viesti ;+MIC2=1; 0 = Alhainen taso 5 = Korkein taso (säädä vain yksi pykälä kerrallaan) HUOMIO: Jos kuulet viheltävää häiriöääntä kun soitto yhdistyy, käännä sinistä trimmeriä vastapäivään. Sininen trimmeri pitäisi olla enemmän vastapäivään käännettynä. (HUOMIO: käännä trimmeriä hyvin hitaasti puhelun aikana niin kuulet mikä vaikutus sillä on ääneen säätö on hyvin herkkä) Säädä ulostulon asetuksia (OS) Oletusarvot: OUT 1 = 2 sek pulssi (N/O) ;OS1=2; OUT 2 = 2 sek pulssi (N/O) ;OS2=2; OUT 3 = Veto (OFF N/O) ;OS3=0; OUT 4 = Veto (OFF N/O) ;OS4=0; Esimerkiksi: Lähetä seuraava SMS viesti ;+OS3=3600; 3600 = 1 tunti (sek) viive (pysyy auki) Lähetä seuraava SMS viesti ;+OS4=1; 1 = Veto (ON N/C) Säädä painiketaulun ääntä soitettaessa (MUT) Oletusarvona painiketaulu soi äänekkäästi (MUT=1). Kun puhelua muodostetaan, kuuluu äänekäs soittoääni. Normaali puhelimen soittoääni voidaan ottaa myös pois käytöstä tällä toiminnolla. Painiketaulun vaimentaminen Lähetä seuraava SMS viesti ;+MUT=0; 0 = Soittoääni pois (tai VAIMENNUS toiminto käytössä) Painiketaulun soittoääni päälle (oletus) Lähetä seuraava SMS viesti ;+MUT=1; 1 = Soittoääni päällä (VAIMENNUS toiminto pois käytöstä)

6 Ulostulon ohjaus käyttäen A- tilaajan tunnistusta (CLP) Jopa 20 esiohjelmoitua Käyttäjää voivat soittaa laitteelle ja aktivoida ulostulon käyttäen A- tilaajan tunnistusta. Tuntemattomista soittajista saadaan liipaistua hälytys ulostulo (OD9). SMS komennot: ;CLPEN=1; tarkoittaa että soittajan tunnistus toiminto on käytössä (oletus = 1) 0=pois käytöstä ;CLPOU=1; tarkoittaa että ulostulo 1 (OUT1) aktivoituu kun sallitulta Käyttäjältä tulee puhelu. ;CLPOU=2; tarkoittaa OUT2 jne. (oletus = 1) ;CLP1= ; tarkoittaa että tämä numero on Käyttäjä 1 ;CLP20= ; tarkoittaa että tämä numero on Käyttäjä 20 Jopa 20 Käyttäjää voi ohjata yhtä (1) määriteltyä ulostuloa soittamalla GSM ovipuhelimen SIM kortille. Ensiksi Kysy laitteelta nykyisiä asetuksia seuraavalla SMS viestillä: ;PCLP; Saat takaisin SMS viestin joka sisältää nykyiset asetukset ;CLP1=;CLP2=;CLP3=;CLP4=;CLP5=;CLP6=;CLP7=;CLP8=; CLP9=; CL108=; CLP11=; CLP12=; CLP13=; CLP14=; CLP15=; CLP16=; CLP17=; CLP18=; CLP19=; CLP20=;CLPEN=1;CLPOU=1; (OLETUS) Toiseksi Kun olet muokannut SMS viestiin haluamasi asetukset, lähetä viesti takaisin GSM ohjainyksikön SIM kortille. Esimerkki muokatusta viestistä: Valitse lähetä edelleen/välitä Muokkaa SMS viestiä alla olevan mukaiseksi ja lähetä ;CLP1= ;CLP2= ;CLP3=;CLP4=;CLP5=;CLP6=;CLP7=;CLP8=; CLP9=; CL108=; CLP11=; CLP12=; CLP13=; CLP14=; CLP15=; CLP16=; CLP17=; CLP18=; CLP19=; CLP20=;CLPEN=1;CLPOU=1; Ulostulo 1 aktivoituu kun GSM laitteelle soitetaan numeroista ja Laite soi 1-3 kertaa ennen ulostulon aktivoitumista ja yhteyden katkaisemista. Kummallekaan osapuolelle ei kerry puhelukuluja. Aseta toiminta kun tuntematon numero soittaa Jokin ulostulo (OD9) voidaan asettaa aktivoitumaan automaattisesti kun tuntematon puhelinnumero yrittää soittaa laitteelle. SMS komento: ;OD9=1; tarkoittaa että tuntematon soittaja liipaisee ulostulon 1
