HÄMEEN RADIOHARRASTAJAT OH3ACA 1/16. TP6000-RADION MODIFIOINTI 70MHz BANDILLE
|
|
- Ilona Leppänen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 OH3ACA 1/16 TP6000-RADION MODIFIOINTI 70MHz BANDILLE 1. YLEISTÄ Tämä ohje on vielä luonnos, joten virheitä varmaan löytyy. En ota vastuuta tämän materiaalin pohjalta aiheutuneista vahingoista. Ohjetta tullaan päivittämään sitä mukaan kun virheitä löytyy tai mikäli jokin kohta vaatii lisäinformaatiota. Modifikaatiosta tulee kaksi versiota. Tässä esitetty versio on tehty PIC:llä ja toinen versio tullaan tekemään EPROM-piirillä. Kuva 1. TP6000 radio-osa
2 OH3ACA 2/16 2. PURKUHOMMIA Kuva 2. TP-radion piirikorttien sijoittelu Irrota kuvassa 2 keltaisella nuolella osoitettu prosessorikortti (TP256) avaamalla neljä oranssiympyrällä osoitettua ruuvia. Nosta korttia prosessorin puoleisesta päädystä ylöspäin ja irrota ensin kolme päällimmäistä nauhakaapelia TP255-kortin (sininen nuoli) päästä. Irrota sitten kolme prosessorikortin alimmaista nauhakaapelia alapuolella olevasta TP207-kortista. Säästä nauhakaapelit varaosiksi! Tässä projektissa ei käytetä prosessorikorttia, joten voit sen joko varastoida tai heittää SERjätteeseen. VINKKI! Tämä kortti käy malliksi mikäli teet esim. pertinax-koekytkentälevystä pic:lle (tms.) piirilevyn. Näin voit hahmotella koekytkentälevyn kiinnitysreiät ja muodot prosessorikortin mukaan, jotta lopputulos istuu samaan paikkaan kuin prosessorilevy. Irrota prosessorikortin jälkeen kuvassa 2 sinisellä nuolella kuvattu piirikortti (TP255). Huomioi, että tämä piirilevy on yhteydessä takaosan D9-liittimeen (TP194-kortti) nauhakaapelin välityksellä.
3 OH3ACA 3/16 Irrota sekä etu- että takapiirilevy avaamalla D-liittimien ruuvit (kaksi edessä ja kaksi takana, kts punaiset nuolet kuvassa 2). Avaamiseen tarvitset 5 mm hylsyn. Irrota piirikortille TP255 tuleva nauhakaapeli TP255-kortin päästä. Voit tässä yhteydessä ruuvata irti alemmassa piirilevyssä olevat korotuspalat (3 kpl) ja yhden tavallisen ristipääruuvin. Korotuspalat lähtevät auki 4 mm hylsyllä. Huomioi, että takaosan piirikortilta (TP194) menee kahden ferriittihelmen kautta sähkönsyöttö pääteasteelle (kts. kuva 3). Juota tämä yhteys irti pääteasteen puoleisesta päästä. Varo lähellä olevaa nauhakaapelia TP235 levyltä pääteasteelle kun juotat sähkönsyöttöä irti (irrota nauhakaapeli ja taita sivuun operaation ajaksi). Tämän jälkeen nosta TP194-piirilevy varovasti sivuun. Kuva 3. Sähkönsyöttö pääteasteelle

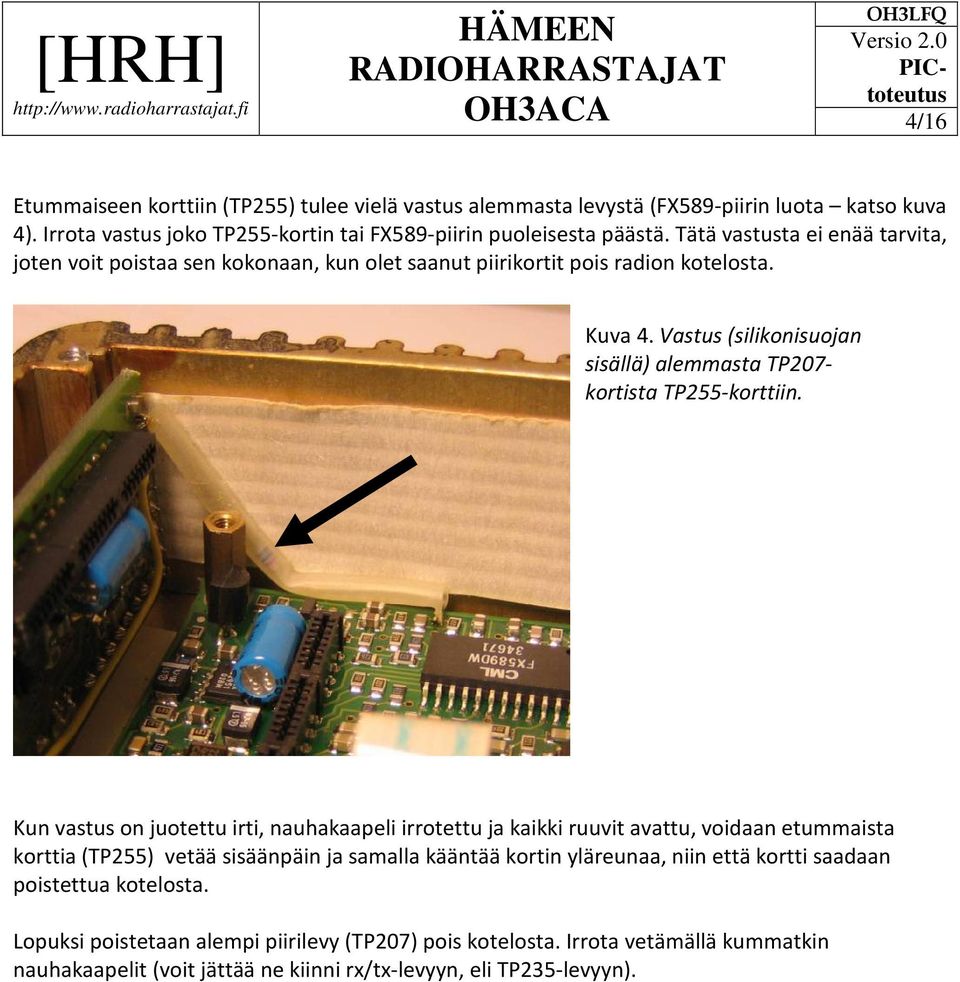

4 OH3ACA 4/16 Etummaiseen korttiin (TP255) tulee vielä vastus alemmasta levystä (FX589-piirin luota katso kuva 4). Irrota vastus joko TP255-kortin tai FX589-piirin puoleisesta päästä. Tätä vastusta ei enää tarvita, joten voit poistaa sen kokonaan, kun olet saanut piirikortit pois radion kotelosta. Kuva 4. Vastus (silikonisuojan sisällä) alemmasta TP207- kortista TP255-korttiin. Kun vastus on juotettu irti, nauhakaapeli irrotettu ja kaikki ruuvit avattu, voidaan etummaista korttia (TP255) vetää sisäänpäin ja samalla kääntää kortin yläreunaa, niin että kortti saadaan poistettua kotelosta. Lopuksi poistetaan alempi piirilevy (TP207) pois kotelosta. Irrota vetämällä kummatkin nauhakaapelit (voit jättää ne kiinni rx/tx-levyyn, eli TP235-levyyn).
5 OH3ACA 5/16 3. TP207-LEVYN MODAUKSET Ensimmäisenä juotetaan nauhakaapeliliitin irti ja lopputulos siistitään tinaimusukalla. Irtiottamista helpottaa, jos leikkaa liittimen sivuleikkurilla pienempiin osiin ja nyppii palaset yksitellen pois. Kuvassa 5 on esitetty lopputulos ja merkinnät signaaleista. Kuva 5. TP207g-kortin irtijuotettu nauhakaapeliliitin ja signaalit Kuvan 5 signaaleista PTT OUT- ja TX PWR- signaalit vedetään PIC-kortille. Modemipiiri (FX589) ja kide (4.9162MHz) on poistettu piirilevyltä. Näitä voi käyttää esim. D-Star laitteissa (HotSpot tai DVadapteri). Tällöin tarvitset SOIC-DIL adapterin, jotta modemipiiri käy ko. laitteisiin (katso kuva 6). Tälläisiä on tarjolla mm. e-bay:ssa. Keskimmäisestä nauhakaapeliliittimestä menee nauhakaapeli kortille TP255b. Kuva 6. Modemipiiri
6 OH3ACA 6/16 TX pwr hi/lo-nastaan voidaan kytkeä esim. trimmeri (50k tai 47k), jolloin lähtevää tehoa voidaan säätää (minimi noin 5-7 W). Kytke tästä nastasta piuha trimmerin liukuun ja trimmerin toinen pää maahan. Lähtöteho pienenee sitä mukaa kun vastusarvo pienenee TxPwr-pisteen ja maan välillä. PTT-signaalinastaan tuodaan +5 volttia 100 Ω vastuksen kautta kun lähetin halutaan päälle. Tämä signaali viedään PIC-piirilevylle, jossa on 74LS04-piiri hoitamassa mm. PTT:n ohjausta (kts. PIClevyn kytkentäkaavio). RX PLL lock ja PWR det signaalit ovat ns. tarjolla, jos joku niitä tarvitsee. RX PLL lock-signaali kertoo onko vastaanottimen vaihelukko lukossa ja PWR det-signaali on jännitetieto pääteasteelta kun tx on päällä ja tehoa lähtee ulos. Kuva 6. TxData HiZ aktivointi Vielä tehdään kuvan 6 mukainen kytkentä TP207-levylle. Tämä lenkki ohjaa radion puhepuolelle. Levyltä on poistetaan 47k SMD-vastus (473) ja kytkentälanka vedetään poistetun vastuksen toisesta juotostäpästä modemipiirin juotostäppään 12 (maa).
7 OH3ACA 7/16 Kuva 7. Kellosignaalin kytkentä Kuvasta 7 nähdään kellosignaalin kytkentäpiste. Jotta piirilevyllä oleva 4093-piiri (SMD) ei häiritse kellottamista, niin nostetaan piirin neljäs jalka ylös. Juotetaan piuha 10k vastuksen toiseen päähän kuvan 5 mukaisesti. Tämä piuha viedään PIC:n nastaan RB3. Huom! kuvassa 7 on vielä kanava- PROM paikallaan (normaalisti tämä on poissa).
8 OH3ACA 8/16 Sitten tarvitaan TX-Data, RX-Data ja Rxenable-signaalit PIC:lle. Nämä signaalit löytyvät kanava- PROM:n kannasta. Kannan nastasta 13 saadaan TX-Data (kanavadata TX-syntikkaan) PIC:lle (katso kuva 8) ja nastasta 14 RX-Data (kanavadata RX-syntikkaan). RxEnable-signaali saadaan nastastasta 12. Kuva 8. TX-Data (13), RX- Data(14) ja RxEnable (12) kantaan kytkettyinä.
9 OH3ACA 9/16 STROBE-signaali on otettu kuvan 9 esittämästä paikasta. Levyltä on poistettu 100k vastus (104) ja kuvan punainen piuha on juotettu näin vapautuneeseen kytkentäpisteeseen. Tämä signaali viedään PIC:n nastaan RB2. Kuva 9. STROBEsignaali PIC:lle
10 OH3ACA 10/16 Kuva 10. TxEnable-signaali Kuvassa 10 esitetään TxEnable-signaalin kytkentäpiste (kuvassa keltaisella nuolella osoitettu piuha). Ennen piuhan juottamista, on piirilevyltä poistettu D2-komponentti (SMD L41 merkintä ). Tämä signaali viedään PIC:n nastaan RB0.

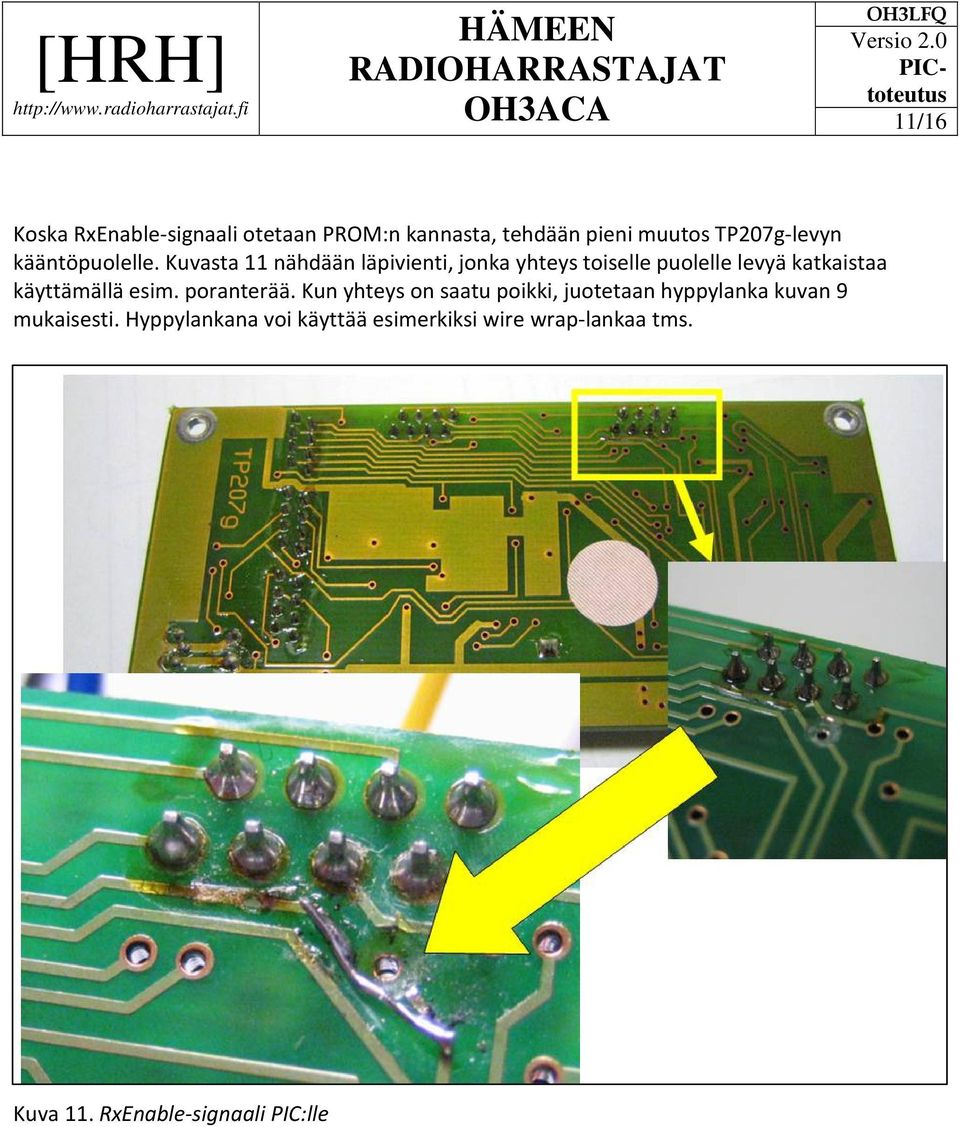

11 OH3ACA 11/16 Koska RxEnable-signaali otetaan PROM:n kannasta, tehdään pieni muutos TP207g-levyn kääntöpuolelle. Kuvasta 11 nähdään läpivienti, jonka yhteys toiselle puolelle levyä katkaistaa käyttämällä esim. poranterää. Kun yhteys on saatu poikki, juotetaan hyppylanka kuvan 9 mukaisesti. Hyppylankana voi käyttää esimerkiksi wire wrap-lankaa tms. Kuva 11. RxEnable-signaali PIC:lle
12 OH3ACA 12/16 4. TP255-LEVYN MODAUKSET Ensimmäisenä työnä poistetaan 2 kpl nauhakaapeliliittimiä kuvan 12 mukaisesti (keskimmäinen liitin jätetään paikalleen). PIC-piirilevylle saadaan kanavavalintaan D25-liittimen nastat 4 7. Kolmen kanavan versiossa tarvitset näistä vain kaksi (eli D25 pinnit 4 ja 5). Kytke piuha nastasta 1 (se mikä menee D25:n nastaan 4) PIC:n nastaan RA0 ja 2 PIC:n nastaan RA1. PTT IN ja RxAudio Enable signaalit kytketään PIC-levyllä oleviin kohteisiin (katso PIC-levyn kytkentäkaavio). RxAudio Enable huolehtii audiotien avaamisesta ja sulkemisesta. Mikäli tätä signaalia ei maadoiteta vastaanoton aikana, niin mitään ei kuulu kaiuttimesta. PIC-piirilevyllä oleva 74LS04-piiri hoitaa tämän homman. Kuva 12. TP255-kortin signaalit Piirilevyllä TP255 sijaitsee MC3340-mikropiiri. Se on audiopuolelle suunniteltu jänniteohjattu vaimennin. Mikropiirin nastaan 2 tuleva jännite vaikuttaa äänenvoimakkuuden suuruuteen. Ulkopuolisen volume-potentiometrin (47k) liuku kytketään D25-liittimen nastaan 25 ja potikan toinen pää maahan esim. nasta 2 (MIC GND) ja toinen +5 volttiin (D25 nasta 16). D25-23 (alert) on vapaasti käytettävissä mikäli tarvitaan viedä joku signaali radion sisältä ulos.
13 OH3ACA 13/16 HUOM! Joissain radioissa PTT-linjassa on 100k vastus sarjassa (normaalisti 1k). Tämä 100k vastus on liian suuri ja se tulee ohittaa. Voit tarkastaa ohmimittarilla vastusarvon D25-liittimen nastan 12 ja kuvassa 12 esitetyn läpiviennin (D25-12 PTT IN) väliltä. Jos arvo ei ole noin 1k, niin tällöin joudut tekemään ohituksen. Helpoin tapa on juottaa PIC-kortille menevä tangenttisignaali suoraan D25- liittimen nastaan 12, kuten kuvassa 13 on tehty. Näin tangentti saadaan suoraan PIC-levylle ko. nastasta. Kuva 13. Tangenttisignaalin kytkeminen suoraan nastaan 12
14 OH3ACA 14/16 Kuva 14. Lopputulos Kuvassa 14 näkyy PIC-piirilevyn osasijoittelu ja kortille tulevia signaaleja. PIC:n vasemmalle puolelle tulee kanavakytkimeltä tieto valitusta kanavasta. Nämä piuhat siis menevät TP255-kortin nastoihin 1, 2, 4 ja 8. Tässä ohjeessa esitetty ratkaisu ei tarvitse kuin ensimmäiset kaksi, eli 1 ja 2. TP255-kortti yhdistää nämä signaalit D25-liittimen 4 ja 5 pinneihin. Kuvassa 11 näkyy myös trimmeri, jolla voidaan säätää lähtötehoa. PIC:n alapuolella näkyy 74LS04 piiri, joka hoitaa PTT-ohjausta ja audiotien kytkemistä. Muista juottaa pääteasteen käyttösähkö takaisin. Tämä juotettiin irti alkuvaiheessa! Katso kuva 3. Mikäli radiota tullaan käyttämään esim. autossa, on syytä varmistua ettei modifikaation yhteydessä juotetut kytkentäjohdot irtoa piirilevystä. Tue johdot liimalla tms. piirilevyyn.
15 OH3ACA 15/16 Taulukko 1. Radion D25 ja D9 liittimien nastat (modauksen jälkeen) TP 6425B Radion Liittimet D25 (pin) etu Selite 1 GND (Speaker -) 2 MIC GND 3 on/off pulse (ei käytössä) 4 "1" ON OFF ON kytkimen laitaan 5 "2" ON OFF ON kytkimen laitaan 6 "4" 7 "8" 8 MIC (konkkamikin +) 9 nc 10 nc 11 nc 12 PTT (to GND = TX on) 13 Speaker V out (ON) 15 +5V out 16 Radio ON/OFF (kytkin tämän ja pinnin 15 välille) 17 käsimikki sisään (tarkastettava) 18 nc 19 nc 20 RSSI out 21 TX Voice (flat audio? - tarkastettava) 22 Voice mute (tarkastettava) 23 Alert (ei käytössä) 24 RX Voice (flat audio? - tarkastettava) 25 Volume control voltage in D9 (pin) taka Selite 1 MIC GND 2 MIC 3 Speaker V in (käyttösähkö) V in (käyttösähkö) 6 nc 7 nc 8 GND (käyttösähkö) 9 GND (käyttösähkö)
16 OH3ACA 16/16 KÄYTTÖLAITE
