Käyttöohje. 1/DOC-RS15C Fi A

Koko: px
Aloita esitys sivulta:

Download "Käyttöohje. 1/DOC-RS15C Fi A"

Transkriptio

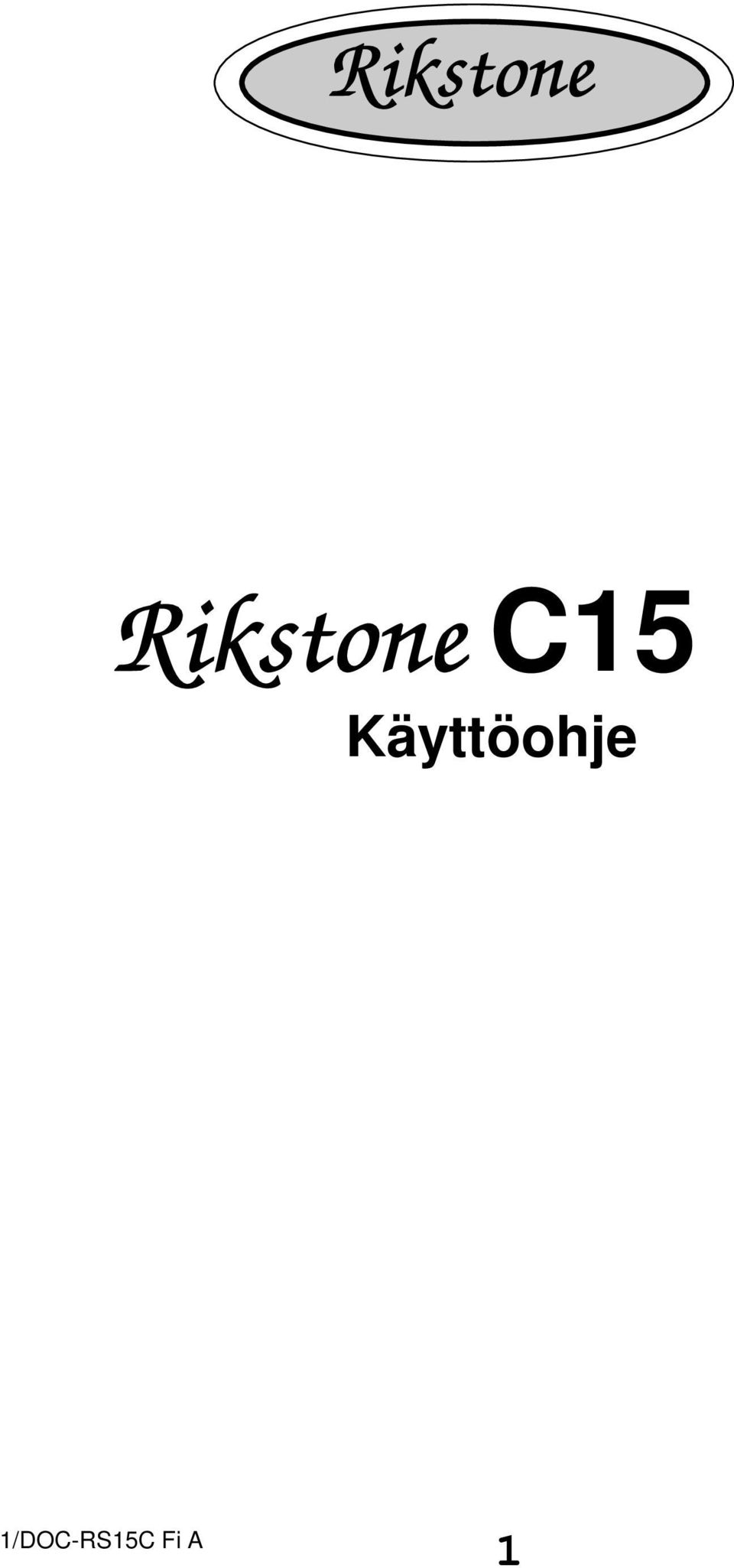

1 Käyttöohje 1

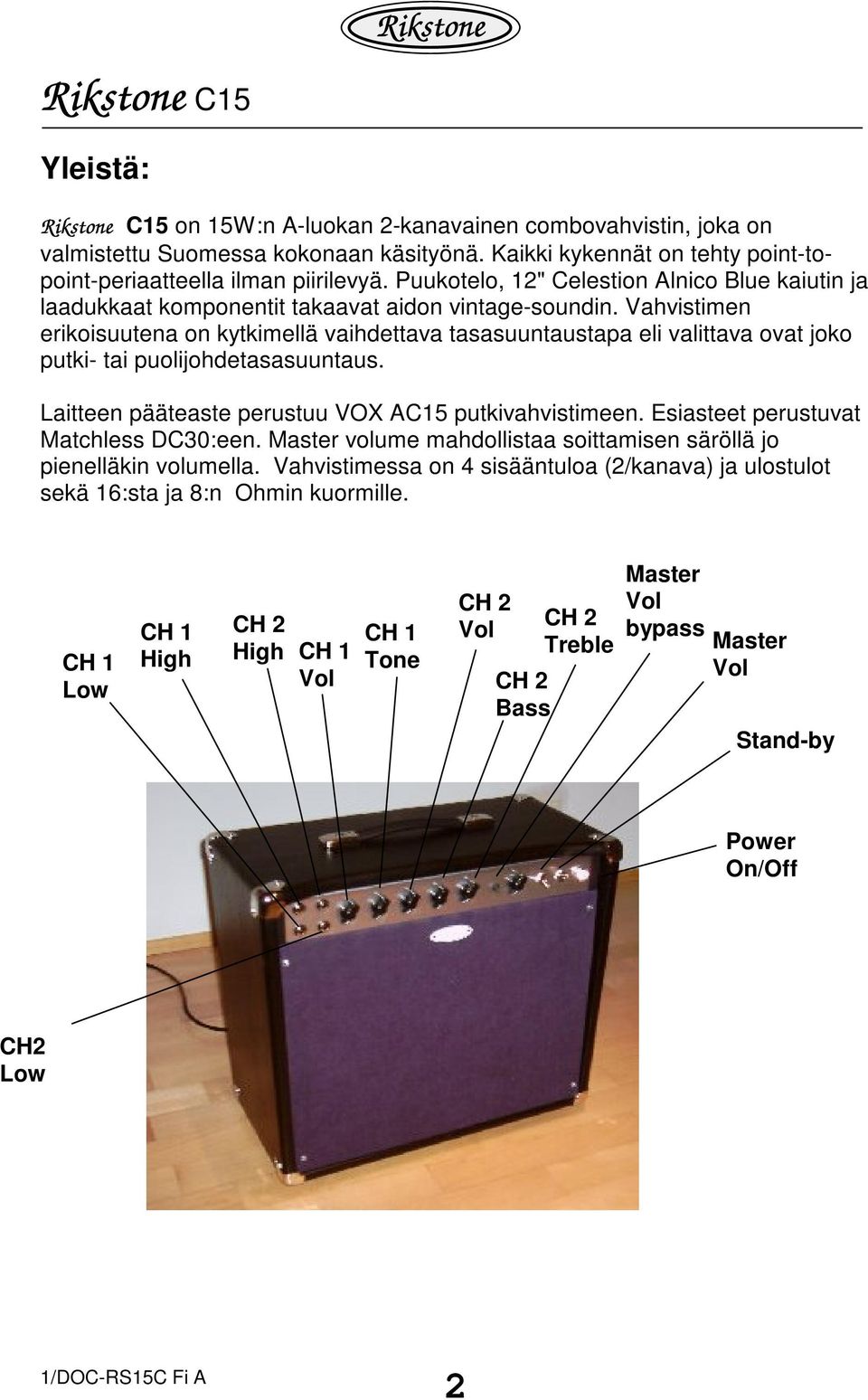

2 Yleistä: on 15W:n A-luokan 2-kanavainen combovahvistin, joka on valmistettu Suomessa kokonaan käsityönä. Kaikki kykennät on tehty point-topoint-periaatteella ilman piirilevyä. Puukotelo, 12" Celestion Alnico Blue kaiutin ja laadukkaat komponentit takaavat aidon vintage-soundin. Vahvistimen erikoisuutena on kytkimellä vaihdettava tasasuuntaustapa eli valittava ovat joko putki- tai puolijohdetasasuuntaus. Laitteen pääteaste perustuu VOX AC15 putkivahvistimeen. Esiasteet perustuvat Matchless DC30:een. Master volume mahdollistaa soittamisen säröllä jo pienelläkin volumella. Vahvistimessa on 4 sisääntuloa (2/kanava) ja ulostulot sekä 16:sta ja 8:n Ohmin kuormille. CH 1 CH 1 High Low High CH 1 CH 1 Tone Bass Treble Master bypass Master Stand-by Power On/Off CH2 Low 2

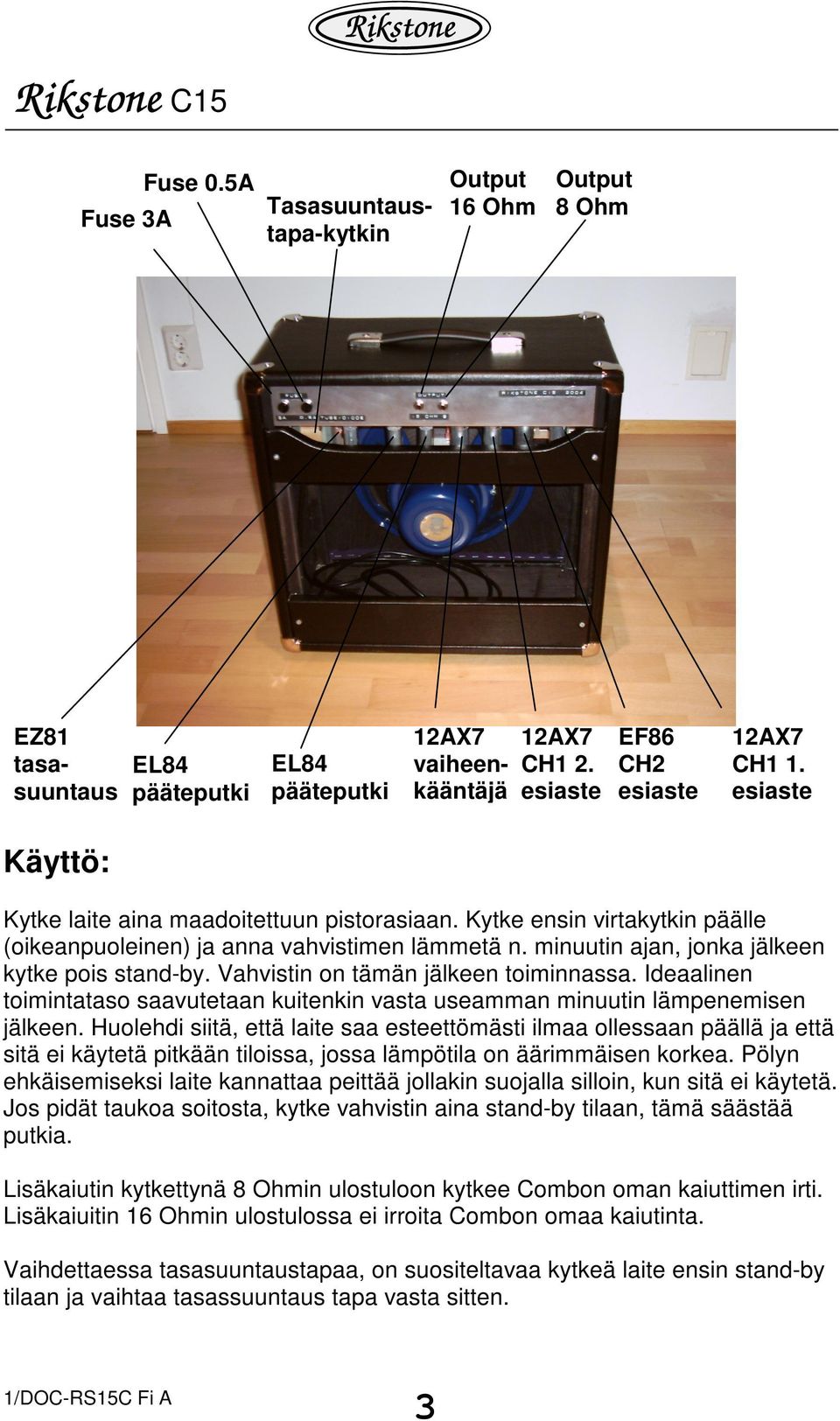

3 Fuse 3A Fuse 0.5A Tasasuuntaustapa-kytkin Output 16 Ohm Output 8 Ohm EZ81 tasasuuntaus EL84 pääteputki EL84 pääteputki 12AX7 vaiheenkääntäjä 12AX7 CH1 2. esiaste EF86 CH2 esiaste 12AX7 CH1 1. esiaste Käyttö: Kytke laite aina maadoitettuun pistorasiaan. Kytke ensin virtakytkin päälle (oikeanpuoleinen) ja anna vahvistimen lämmetä n. minuutin ajan, jonka jälkeen kytke pois stand-by. Vahvistin on tämän jälkeen toiminnassa. Ideaalinen toimintataso saavutetaan kuitenkin vasta useamman minuutin lämpenemisen jälkeen. Huolehdi siitä, että laite saa esteettömästi ilmaa ollessaan päällä ja että sitä ei käytetä pitkään tiloissa, jossa lämpötila on äärimmäisen korkea. Pölyn ehkäisemiseksi laite kannattaa peittää jollakin suojalla silloin, kun sitä ei käytetä. Jos pidät taukoa soitosta, kytke vahvistin aina stand-by tilaan, tämä säästää putkia. Lisäkaiutin kytkettynä 8 Ohmin ulostuloon kytkee Combon oman kaiuttimen irti. Lisäkaiuitin 16 Ohmin ulostulossa ei irroita Combon omaa kaiutinta. Vaihdettaessa tasasuuntaustapaa, on suositeltavaa kytkeä laite ensin stand-by tilaan ja vaihtaa tasassuuntaus tapa vasta sitten. 3

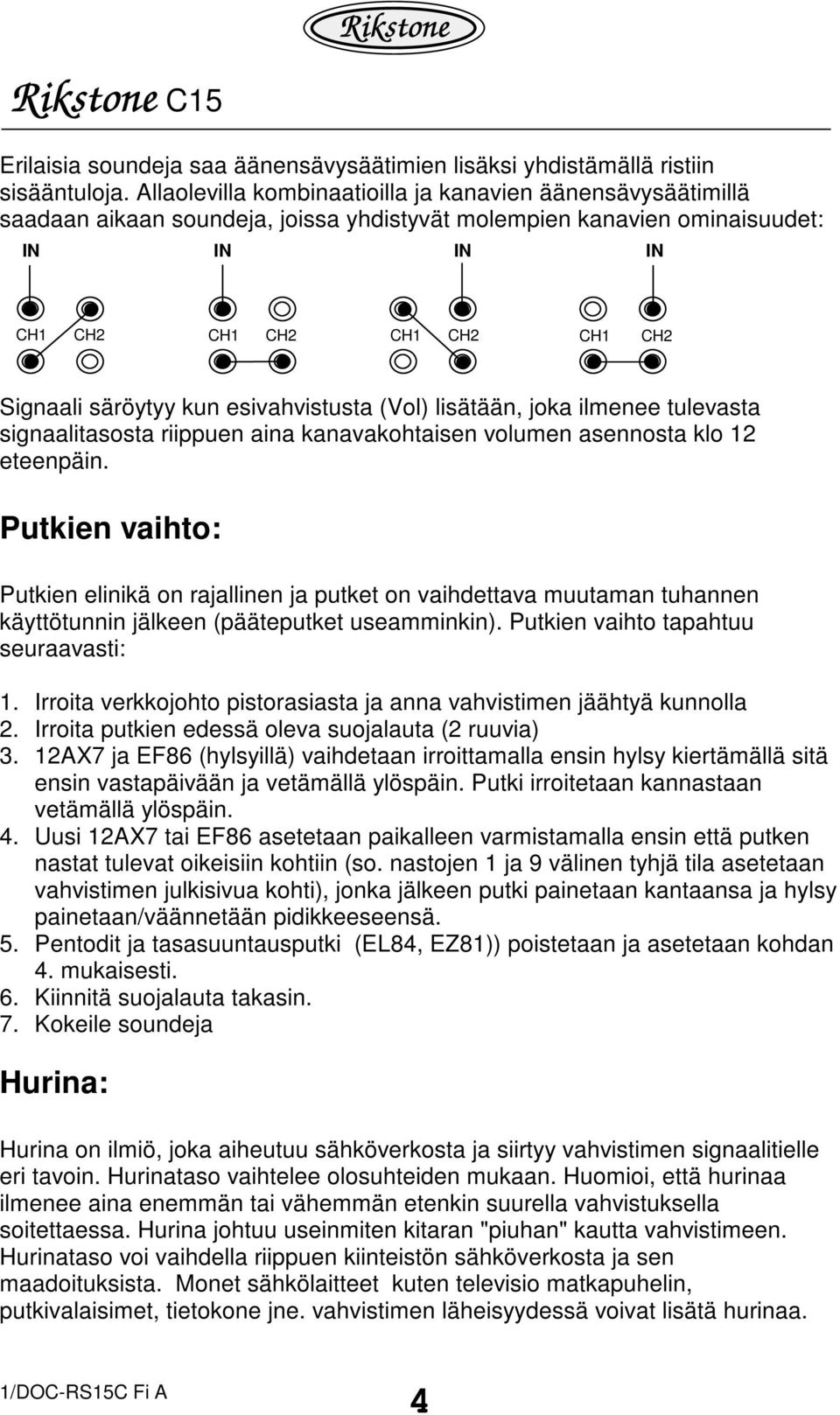

4 Erilaisia soundeja saa äänensävysäätimien lisäksi yhdistämällä ristiin sisääntuloja. Allaolevilla kombinaatioilla ja kanavien äänensävysäätimillä saadaan aikaan soundeja, joissa yhdistyvät molempien kanavien ominaisuudet: IN IN IN IN CH1 CH2 CH1 CH2 CH1 CH2 CH1 CH2 Signaali säröytyy kun esivahvistusta () lisätään, joka ilmenee tulevasta signaalitasosta riippuen aina kanavakohtaisen volumen asennosta klo 12 eteenpäin. Putkien vaihto: Putkien elinikä on rajallinen ja putket on vaihdettava muutaman tuhannen käyttötunnin jälkeen (pääteputket useamminkin). Putkien vaihto tapahtuu seuraavasti: 1. Irroita verkkojohto pistorasiasta ja anna vahvistimen jäähtyä kunnolla 2. Irroita putkien edessä oleva suojalauta (2 ruuvia) 3. 12AX7 ja EF86 (hylsyillä) vaihdetaan irroittamalla ensin hylsy kiertämällä sitä ensin vastapäivään ja vetämällä ylöspäin. Putki irroitetaan kannastaan vetämällä ylöspäin. 4. Uusi 12AX7 tai EF86 asetetaan paikalleen varmistamalla ensin että putken nastat tulevat oikeisiin kohtiin (so. nastojen 1 ja 9 välinen tyhjä tila asetetaan vahvistimen julkisivua kohti), jonka jälkeen putki painetaan kantaansa ja hylsy painetaan/väännetään pidikkeeseensä. 5. Pentodit ja tasasuuntausputki (EL84, EZ81)) poistetaan ja asetetaan kohdan 4. mukaisesti. 6. Kiinnitä suojalauta takasin. 7. Kokeile soundeja Hurina: Hurina on ilmiö, joka aiheutuu sähköverkosta ja siirtyy vahvistimen signaalitielle eri tavoin. Hurinataso vaihtelee olosuhteiden mukaan. Huomioi, että hurinaa ilmenee aina enemmän tai vähemmän etenkin suurella vahvistuksella soitettaessa. Hurina johtuu useinmiten kitaran "piuhan" kautta vahvistimeen. Hurinataso voi vaihdella riippuen kiinteistön sähköverkosta ja sen maadoituksista. Monet sähkölaitteet kuten televisio matkapuhelin, putkivalaisimet, tietokone jne. vahvistimen läheisyydessä voivat lisätä hurinaa. 4

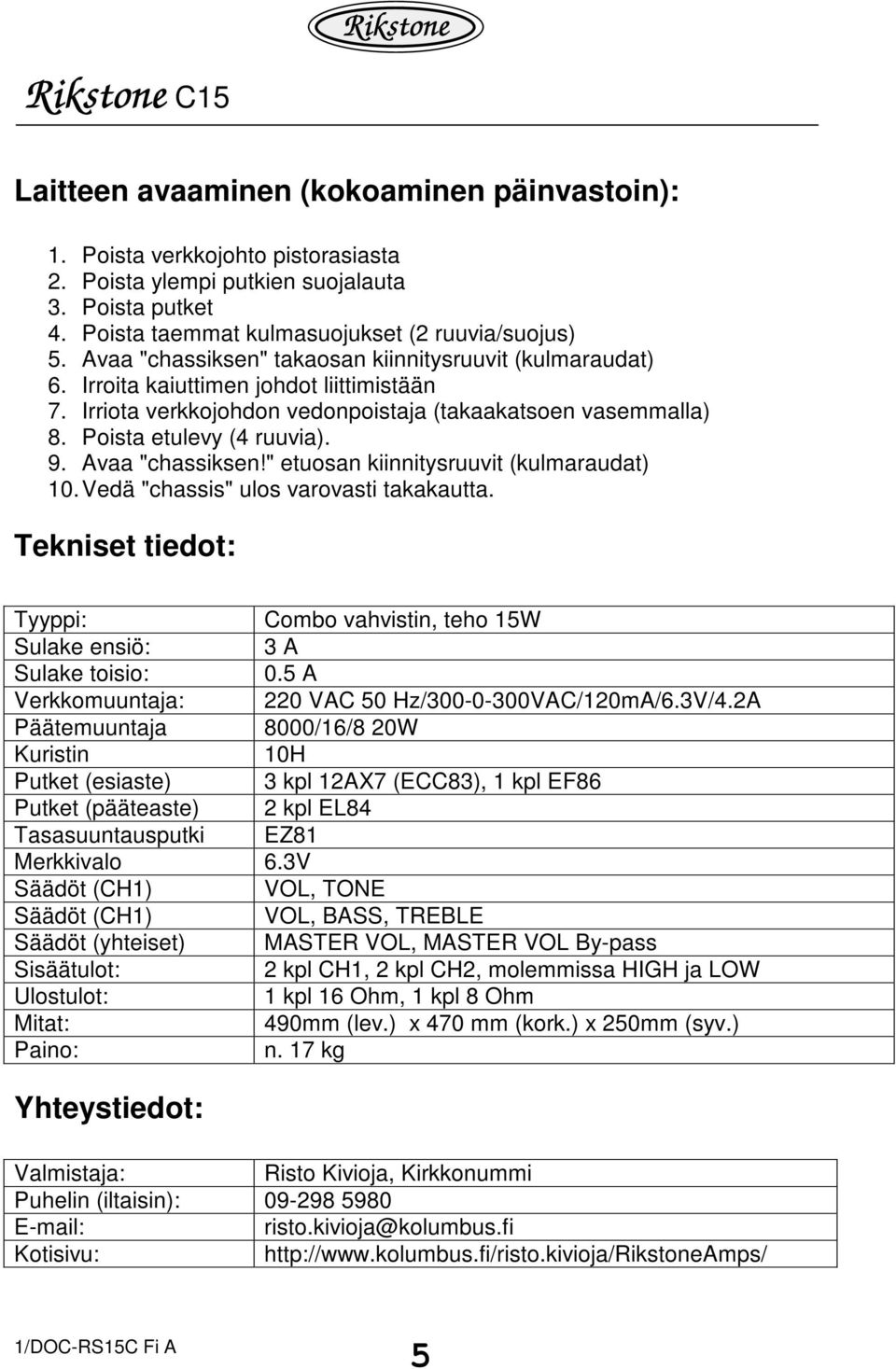

5 C15 Rikstone Laitteen avaaminen (kokoaminen päinvastoin): 1. Poista verkkojohto pistorasiasta 2. Poista ylempi putkien suojalauta 3. Poista putket 4. Poista taemmat kulmasuojukset (2 ruuvia/suojus) 5. Avaa "chassiksen" takaosan kiinnitysruuvit (kulmaraudat) 6. Irroita kaiuttimen johdot liittimistään 7. Irriota verkkojohdon vedonpoistaja (takaakatsoen vasemmalla) 8. Poista etulevy (4 ruuvia). 9. Avaa "chassiksen!" etuosan kiinnitysruuvit (kulmaraudat) 10. Vedä "chassis" ulos varovasti takakautta. Tekniset tiedot: Tyyppi: Combo vahvistin, teho 15W Sulake ensiö: 3 A Sulake toisio: 0.5 A Verkkomuuntaja: 220 VAC 50 Hz/ VAC/120mA/6.3V/4.2A Päätemuuntaja 8000/16/8 20W Kuristin 10H Putket (esiaste) 3 kpl 12AX7 (ECC83), 1 kpl EF86 Putket (pääteaste) 2 kpl EL84 Tasasuuntausputki EZ81 Merkkivalo 6.3V Säädöt (CH1) VOL, TONE Säädöt (CH1) VOL, BASS, TREBLE Säädöt (yhteiset) MASTER VOL, MASTER VOL By-pass Sisäätulot: 2 kpl CH1, 2 kpl CH2, molemmissa HIGH ja LOW Ulostulot: 1 kpl 16 Ohm, 1 kpl 8 Ohm Mitat: 490mm (lev.) x 470 mm (kork.) x 250mm (syv.) Paino: n. 17 kg Yhteystiedot: Valmistaja: Risto Kivioja, Kirkkonummi Puhelin (iltaisin): risto.kivioja@kolumbus.fi Kotisivu: 5

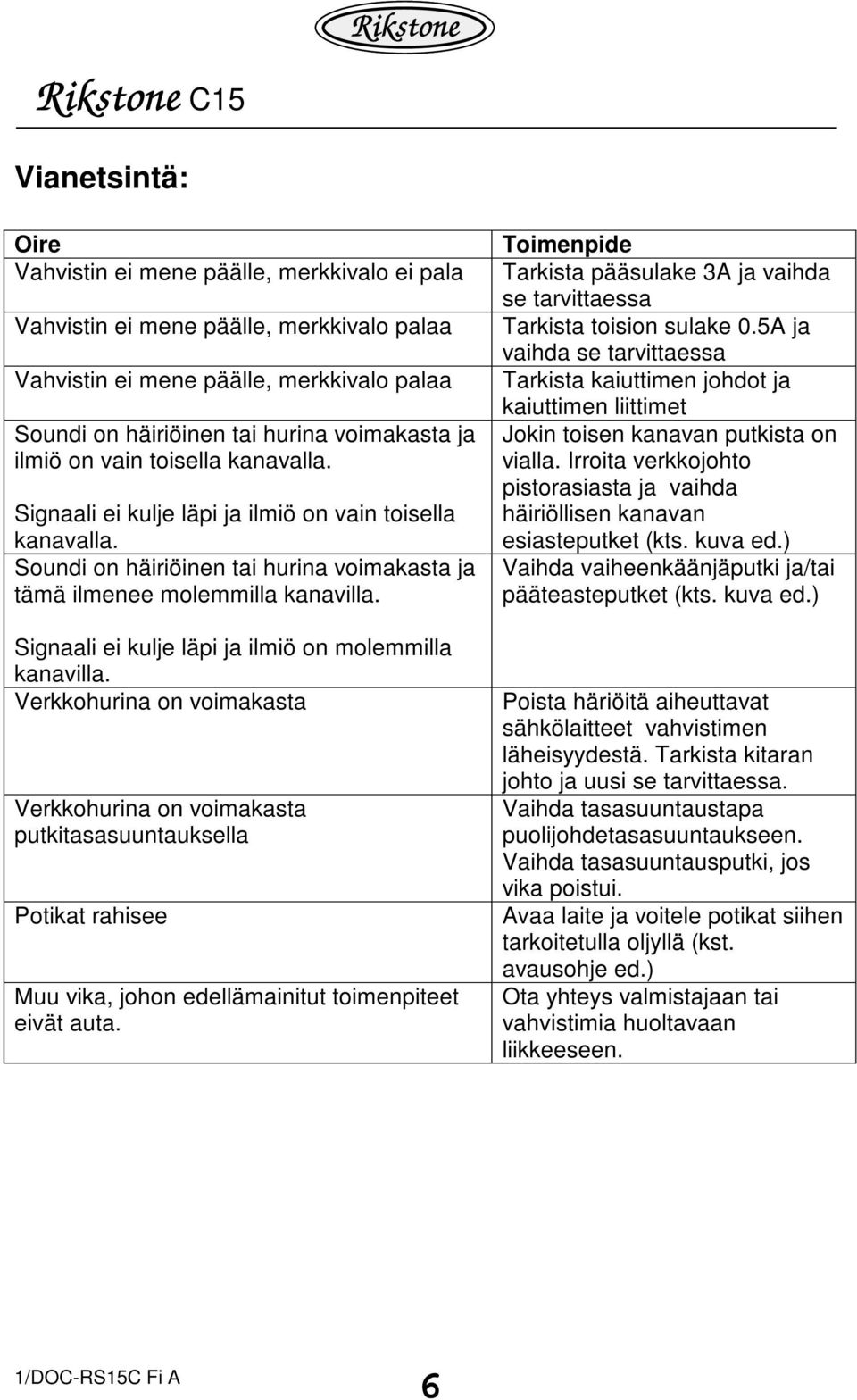

6 C15 Rikstone Vianetsintä: Oire Vahvistin ei mene päälle, merkkivalo ei pala Vahvistin ei mene päälle, merkkivalo palaa Vahvistin ei mene päälle, merkkivalo palaa Soundi on häiriöinen tai hurina voimakasta ja ilmiö on vain toisella kanavalla. Signaali ei kulje läpi ja ilmiö on vain toisella kanavalla. Soundi on häiriöinen tai hurina voimakasta ja tämä ilmenee molemmilla kanavilla. Signaali ei kulje läpi ja ilmiö on molemmilla kanavilla. Verkkohurina on voimakasta Verkkohurina on voimakasta putkitasasuuntauksella Potikat rahisee Muu vika, johon edellämainitut toimenpiteet eivät auta. Toimenpide Tarkista pääsulake 3A ja vaihda se tarvittaessa Tarkista toision sulake 0.5A ja vaihda se tarvittaessa Tarkista kaiuttimen johdot ja kaiuttimen liittimet Jokin toisen kanavan putkista on vialla. Irroita verkkojohto pistorasiasta ja vaihda häiriöllisen kanavan esiasteputket (kts. kuva ed.) Vaihda vaiheenkäänjäputki ja/tai pääteasteputket (kts. kuva ed.) Poista häriöitä aiheuttavat sähkölaitteet vahvistimen läheisyydestä. Tarkista kitaran johto ja uusi se tarvittaessa. Vaihda tasasuuntaustapa puolijohdetasasuuntaukseen. Vaihda tasasuuntausputki, jos vika poistui. Avaa laite ja voitele potikat siihen tarkoitetulla oljyllä (kst. avausohje ed.) Ota yhteys valmistajaan tai vahvistimia huoltavaan liikkeeseen. 6
