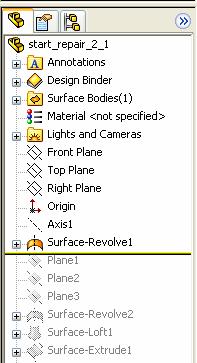

1 Tasainen seinämänpaksuus 1 Tuula Höök Tampereen teknillinen yliopisto Hae aloitusmalli start_univwall_1.sldprt. Avaa malli ja tarkastele sitä seinämänpaksuuden näkökulmasta. Kappale on yksinkertainen suorakulmainen kuppi, jossa on kädensijat molemmilla sivuilla. Myös kansi, joka tullaan myöhemmin liittämään kuppiin integraalisaranalla, on hyvin paksu. Muotoile kappale uudelleen siten, että siihen ei muodostu valettaessa imupainumia, sisäistä huokoisuutta tai kutistumaonteloita. CAD työkalut harjoituksessa start_univwall_1.sldprt Teoriatausta Tasainen seinämänpaksuus Seinämien paksuuserot Kutistumat Tilavuusmallinnus Mallinnuksen vaiheet Extruded Cut Jos kappaleessa on sekä paksuja että ohuita seinämiä, paksuihin kohtiin muodostuu valettaessa hyvin todennäköisesti imuvikoja ja sisäisiä vikoja, kuten huokoisuutta. Painevalut eivät ole yhtä herkkiä muodostamaan imuvikoja kuin ruiskuvalut, mutta niissä esiintyy muita samankaltaisia ongelmia. Erityisen huolellinen täytyy olla, jos painevalut tullaan pinnoittamaan. Esimerkkikappale on suunniteltu ruiskuvaluksi. Muotti Fillet Linear Pattern Mirror Draft analysis Kappaleessa on kaksi ongelmallista kohtaa: Sivuilla olevat kädensijat ovat liian paksuja loppukonstruktioon nähden ja kansi on kauttaaltaan liian paksu. Kannen keskelle muodostuu hyvin suurella todennäköisyydellä huokoisuutta ja suuria imuja. Tehtäväsi on ohentaa nämä ongelmalliset kohdat. Kohdatessasi hankaluuksia työkalujen käyttämisessä, avaa SolidWorks Help ja yritä löytää ratkaisu ensisijaisesti sen avulla. A yellow line. Scroll the feature manager tree with this line 1. Aloita kädensijoista. Rullaa piirrepuun alla oleva viiva muokattavan piirteen alle. Katso vasemmalla oleva kuva. mallinna kädensijan alle pursotettu tasku. Tarkoituksena on muotoilla kädensija uudelleen siten, että siihen ei muodostu imupainumia. Päätä sopiva seinämänpaksuuden arvo. 2. Pyöristä särmät, missä tarpeen. Kappaleen toisella puolella oleva kädensija on mallinnettu peilaamalla. Yritä liittää mallintamasi pyöristykset osaksi peilausta. 3. Ohenna kansi urittamalla se. Päätä sopiva seinämänpaksuuden arvo. Mallinna yksi ura ja tee siitä lineaaripatterni. Univwall_1 1

2 4. Pyöristä särmät, missä tarpeen. Liitä kaikki pyöristykset patterneihin tai peilauksiin aina, kun mahdollista. 5. Tarkista päästöanalyysityökalulla. Muokkaa piirteitä, jos tarpeen. Tavoitteet oppimiselle Seinämänpaksuus Piirteiden liittäminen peilaukseen tai patterniin. Opiskeltavat CAD työkalut Pintamallinnus: Extruded Cut, Fillet, Linear Pattern, Mirror Muotti: Draft analysis Arviointi Hylätty Listatuilla työkaluilla tehty CAD malli Hyväksytty Listatuilla työkaluilla tehty CAD malli Vähintään 2 asteen päästöt oikeissa paikoissa ja oikeisiin suuntiin Järkevä pyöristys oikeissa särmissä Paksuimmat seinämät on ohennettu sopivasti Erinomainen Listatuilla työkaluilla tehty CAD malli Kappaleelle on valittu valmistusmateriaali ja päästökulmat on mallinnettu materiaalivaatimusten mukaisesti Järkevä pyöristys oikeissa särmissä Mahdollinen rivoitus on mallinnettu oppimateriaalin ohjeistuksen mukaisesti Seinämät on ohennettu ohjeiden mukaisesti Univwall_1 2

3 CAD pikaopas Sketch Ryhmä työkaluja, joilla mallinnetaan rautalankapiirros muiden työkalujen pohjaksi. Insert Cut Extrude Pursottaa rautalankamallia määritetyn matkan määritettyyn suuntaan leikaten reiän pursotuksen kohdalle. Insert Features Fillet Pyöristää tilavuusmallissa tai pintamallissa olevan nurkan. Insert Pattern/Mirror Linear Pattern Kopioi pintaobjekteja, tilavuusobjekteja tai piirteitä lineaarisesti jonoon tai matriisiin. Voit määrittää kopioiden lukumäärän ja niiden välisen etäisyyden. Univwall_1 3

4 Insert Pattern/Mirror Mirror Peilaa piirteitä tai objekteja tason tai tasopinnan suhteen ja kopioi ne. Molds Draft Analysis Näyttää seinämät, joissa on parametrina annettua päästökulmaa suuremmat päästökulmat, punaisella ja vihreällä värillä, päästöttömät seinämät keltaisella ja satulaseinämät sinisellä värillä. Värit ovat ohjelmiston perusasetuksia. Käyttäjä voi muuttaa ne haluamikseen. Univwall_1 4

5 Univwall_1 5
