Päästöjen analysointi ja piirteiden korjaaminen 3
|
|
- Erkki Lahtinen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio
1 Päästöjen analysointi ja piirteiden korjaaminen 3 Tampere University of Technology Tuula Höök Ota kappale start_repair_3_1.sldprt. Kappale on kupin muotoinen ja siinä on sivulla vastapäästöllinen muoto. Jakolinja on polveileva kahdesta syystä: Kappale on tarkoitettu sovitettavaksi putken päälle ja siinä on kolmella sivulla lovet. Käytä Draft analysis ja Undercut analysis työkaluja ja tutki kappaletta. Ainakin siitä puuttuu päästöjä ja liikkuvasta keernasta tulee hankalan muotoinen. Korjaa malli lisäämällä päästökulmat suoraan piirteisiin, missä mahdollista. Huomioi asentamisen vaatimukset kappaleen mitoittamiselle (Kuva). Muuta sen lisäksi vastapäästöllinen muoto siten, ettei keernalla tarvitse muovata kappaleen sivuseinämää lainkaan ainoastaan sivulla oleva reikä. Jakolinja tulee nurkkaan, jossa päästökulmat vaihtavat suuntaa. Jakolinja on polveileva, mutta siitä ei tarvitse tehdä suoraa. Riittää, kun suunnittelet pyöristykset oikeisiin nurkkiin. CAD työkalut harjoituksessa repair_3_1.sldprt Tilavuusmallinnus Extruded Boss/Base Extruded Cut Thicken Fillet Cut with Surface Shell Split Combine Reference Plane Pintamallinnus Extruded Surface Kuva 1: Kappale asennettuna paikoilleen. Muotti Draft analysis Teoriatausta Valukappaleen suunnittelun vaiheet Jakopinta Päästöt Nurkkapyöristykset Seinämänpaksuus Aina, kun kohtaat hankaluuksia työkalujen käyttämisessä, avaa SolidWorks help ja yritä löytää ratkaisu sieltä. Repair_3_1 1
2 Mallinnuksen vaiheet 1. Avaa Draft Analysis työkalu ja tutki, mikä kappaleessa on vikana. 2. Rullaa piirrepuu sen piirteen alle, jota haluat muokata. Katso kuva. Tutki kappaletta piirre kerrallaan ja lisää päästöt suoraan piirteisiin, jos mahdollista. Huomioi mitoitus. Katso asennuskuvaa ja yritä päätellä, missä kohtaa on mittoja, joiden on hyvä säilyä päästöjen asettamisen jälkeenkin. Kappaletta koneistetaan valun jälkeen. 3. Tutki lopputulosta päästöanalyysityökalulla (Draft Analysis) aikaajoin ja muokkaa pesän muotoa, jos tarpeen. 4. Kun kaikki jakotasoa vastaan kohtisuorassa olevat piirteet on käyty läpi, suunnittele sivulla olevalle reiälle parempi muoto. Reiän ympärystä on hankala toteuttaa, jos muoto on alkuperäisen suunnitelman mukainen. Liikkuvan keernan täytyy muotoilla osa pyöreästä seinämästä ja seinämään jää hankala saumakohta. Suunnittele ulokkeen ympärille kaulus. 5. Tarkista Draft Analysis työkalulla. Tutki kauluksen alapuolella olevat muodot. Niissä on nyt vastapäästöä, joka täytyy korjata. Eräs vaihtoehto on poistaa kauluksen alta kaikki muodot ja pursottaa tilalle oikeaan suuntaan päästetty seinämä. (Katso kuvat alla.) 6. Tutki lopuksi kaikki pyöristykset. Lisää pyöristyksiä, jos tarpeen. Kuva 2: Vasemmalla: Kauluksen alle muodostuu vastapäästöjä, koska seinämä on ulospäin kalteva ja kauluksen alapuoli täytyy muotoilla keernalla liikkuvalta puolelta samalla tavoin kuin kappaleen sisäpuolikin. Keskellä: Leikkaa väärään suuntaan päästöllinen pinta pois. Oikealla: Pursota tilalle oikeaan suuntaan päästöllinen seinämä. Kuva 3: Valmis kappale. Repair_3_1 2
3 Tavoitteet oppimiselle Toisen mallintamien piirteiden muokkaaminen siten, että kappaleesta tulee valettava Arviointi Hyväksytty Korjattu kappale, jossa on selkeä jakolinja keerna ja pesäpuolen välillä ja yhtenäiset väripinnat liikkuvan keernan sekä kappaleen ulostyönnön suunnissa. 2 päästö oikeissa paikoissa, kauluksen alle saa jättää vastapäästön Suurin osa kulmista on pyöristetty oikein. Erinomainen Korjattu kappale, jossa on selkeä jakolinja keerna ja pesäpuolen välillä ja yhtenäiset väripinnat liikkuvan keernan sekä kappaleen ulostyönnön suunnissa. Päästöt oikein, myös kauluksen alla Pyöristykset oikeissa paikoissa ja oikean kokoiset Kappaleelle on valittu valmistusmateriaali ja päästökulma on valittu materiaalin vaatimusten perusteella. Repair_3_1 3
4 CAD Pikaopas Insert Features Split Leikkaa tilavuusmallin osiin. Jokainen osa muodostaa oman tilavuusmallirungon (solid body). Leikkaamiseen voi käyttää kappaleen pintaa tai tilavuusmallirunkoa. Voit valita, tuhotaanko muodostuneita mallin osia, tallennetaanko ne erillisiin tiedostoihin vai käytetäänkö ne osana käsiteltävää mallia. Insert Features Combine Työkalu liittää erilliset tilavuusmallirungot (solid body) yhdeksi rungoksi. Insert Boss/Base Extrude Pursottaa rautalankamallilla hahmotettua muotoa määritetyn matkan määritettyyn suuntaan. Repair_3_1 4

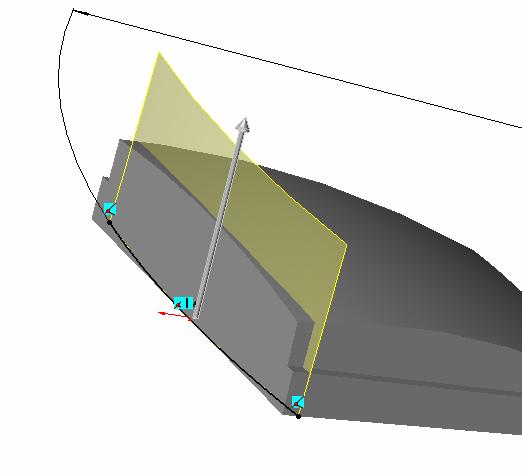

5 Insert Reference Geometry Plane Referenssitaso on samanlainen taso kuin jokin perustasoista (top, right tai front). Voit määritellä pisteet, joiden kautta taso kulkee ja antaa sille suunnan. Käytä referenssitasoa rautalankapiirroksen pohjana, jos edellisessä vaiheessa mallinnettuja seinämiä ei ole mahdollista käyttää. Insert Surfaces Extrude Pursottaa suljettua tai avonaista rautalankapiirrosta suoraviivaisesti ja muodostaa pinnan. Voit määritellä kulman, jossa pursotus tapahtuu, suhteessa rautalankapiirroksen pohjatasoon. Jos kulmaa ei ole annettu, pursotus tapahtuu pursotettavan rautalankapiirroksen pohjatason normaalin suuntaan. Insert Cut With Surface Leikkaa tilavuusmallin pinnalla. Valitse leikkaava pinta ja leikkauksen suunta. Pinnan täytyy ulottua leikattavan tilavuusmallin ulkopuolelle tai juuri sen ulkopintaan. Repair_3_1 5
