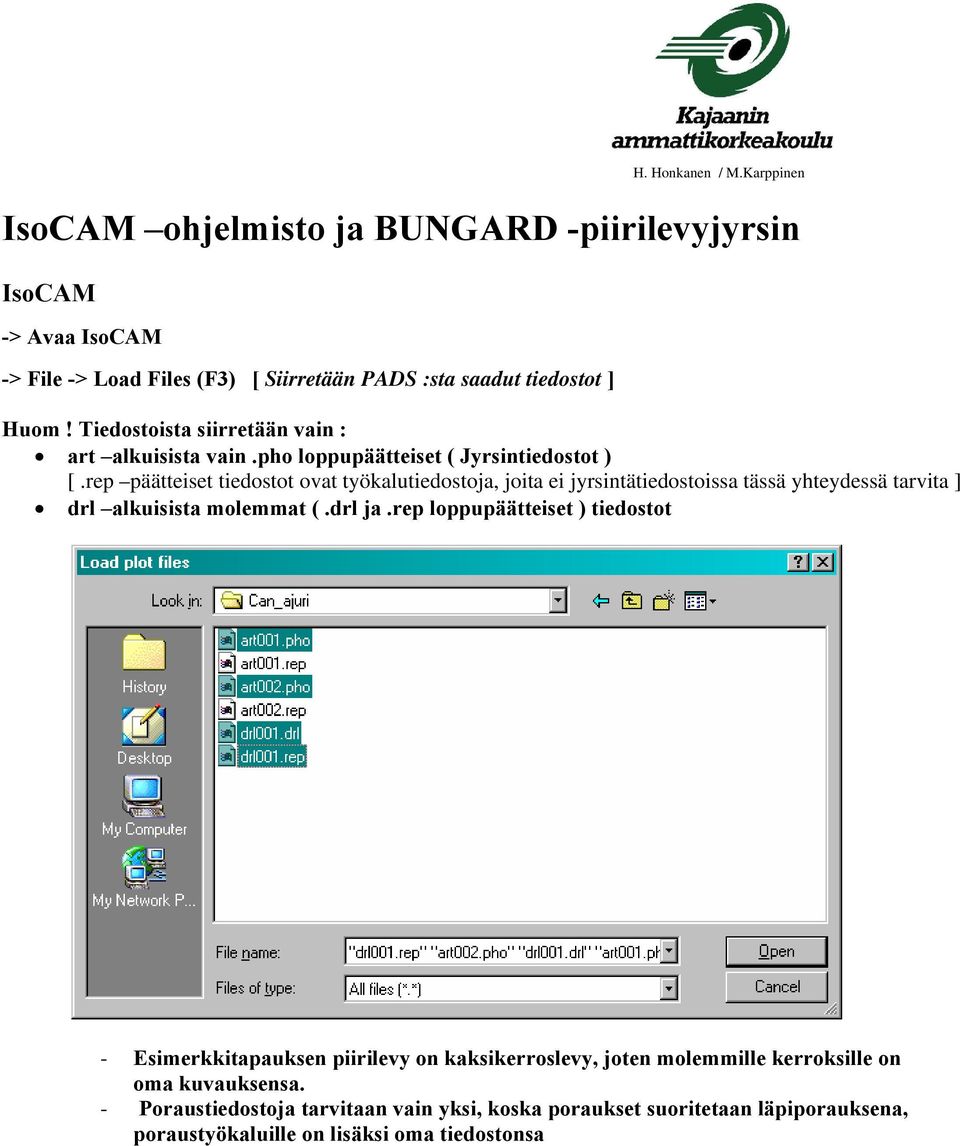

1 H. Honkanen / M.Karppinen IsoCAM ohjelmisto ja BUNGARD -piirilevyjyrsin IsoCAM -> Avaa IsoCAM -> File -> Load Files (F3) [ Siirretään PADS :sta saadut tiedostot ] Huom! Tiedostoista siirretään vain : art alkuisista vain.pho loppupäätteiset ( Jyrsintiedostot ) [.rep päätteiset tiedostot ovat työkalutiedostoja, joita ei jyrsintätiedostoissa tässä yhteydessä tarvita ] drl alkuisista molemmat (.drl ja.rep loppupäätteiset ) tiedostot - Esimerkkitapauksen piirilevy on kaksikerroslevy, joten molemmille kerroksille on oma kuvauksensa. - Poraustiedostoja tarvitaan vain yksi, koska poraukset suoritetaan läpiporauksena, poraustyökaluille on lisäksi oma tiedostonsa

Tiedostoista siirretään vain : art alkuisista vain.pho loppupäätteiset ( Jyrsintiedostot ) [.

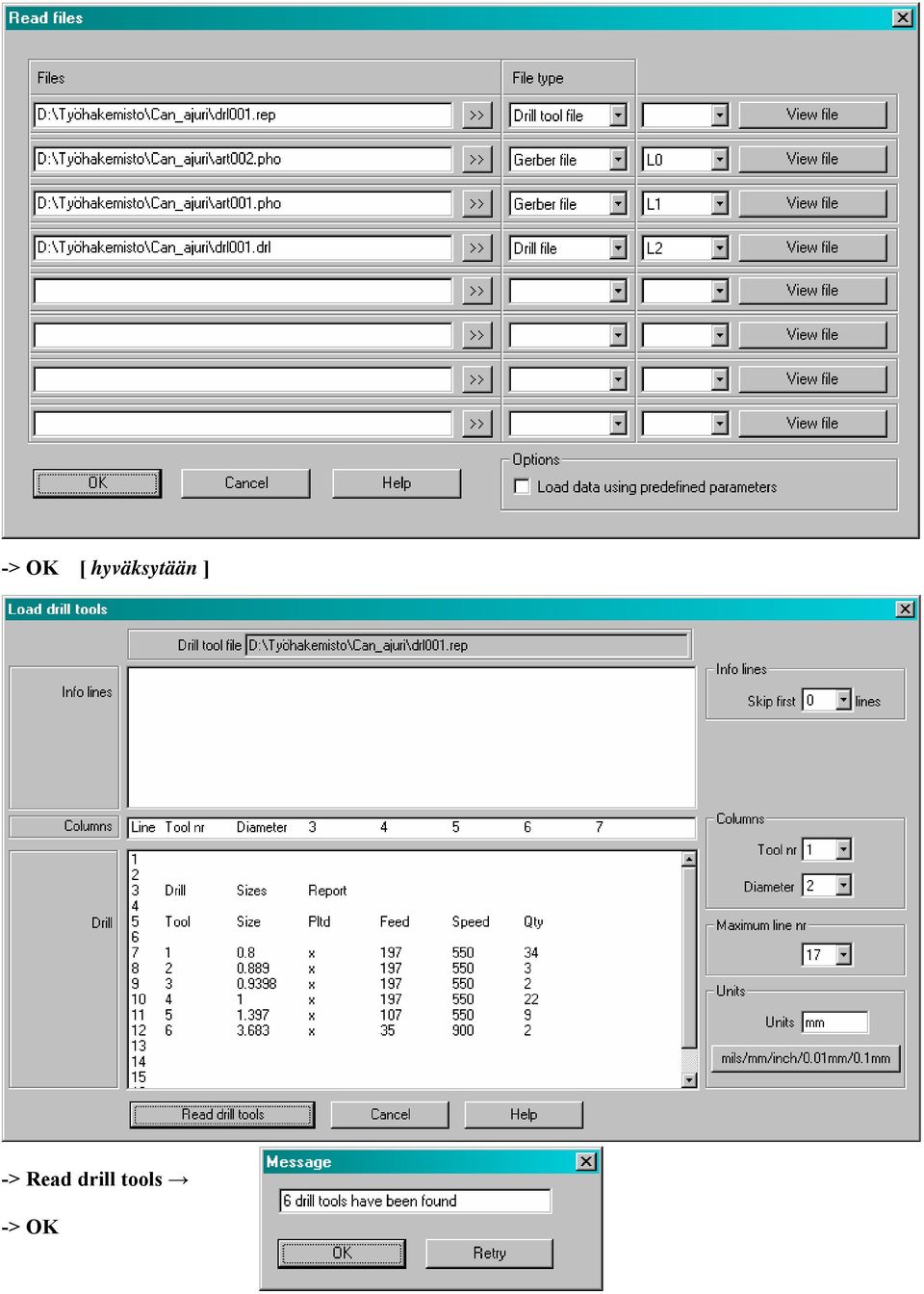

2 -> OK [ hyväksytään ] -> Read drill tools -> OK

3 - Porauksien halkaisija määräytyy komponenttikohtaisesti [ määritellään PADS PowerPCB:ssä ] sen Padimäärittelyiden ( Drill Size ), mukaisesti: - Jos ( ja kun ) piirilevyjyrsimessä ei ole automaattista työkalun vaihtoa, ei jyrsin tiedä, mikä terä siinä on paikoillaan, jolloin reiän halkaisija ei ole tiedoston mukainen, vaan se, jonka käyttäjä laitteeseen asettaa. Täten prototuotannossa tällä ei ole käytännön merkitystä. Poraustiedostossa ( drill file ) formaatin tulee olla sama, kuin PADS:ssa oli, eli 4.4 ja mittayksikkönä mm, seuraavan sivun taulukon mukaisesti:

jolloin reiän halkaisija ei ole tiedoston mukainen, vaan se, jonka käyttäjä laitteeseen asettaa.

4 -> OK [ hyväksytään ]

5 - Kuvassa tulisi nyt näkyä piirilevykerrokset ja poraukset. Nämä eivät välttämättä vielä ole kohdistuneet oikein. Tämän vuoksi on AINA suoritettava tasojen synkronointi: Tasojen synkronointi -> Edit -> Syncronizie layer -> Auto -> OK [ hyväksytään ] Kohdistusreikien luonti -> Edit -> Add fixing holes

Tämän vuoksi on AINA suoritettava tasojen synkronointi: Tasojen

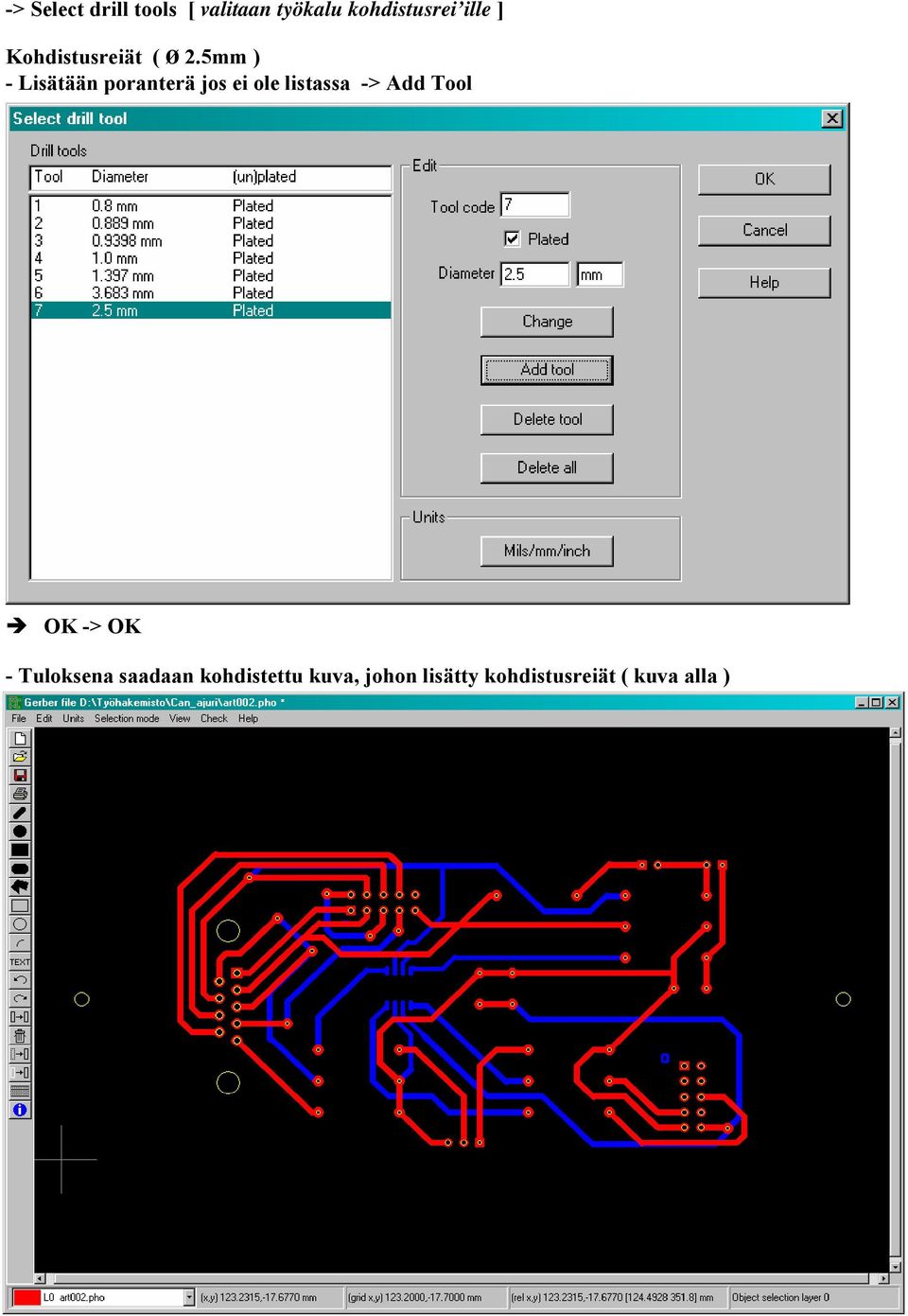

6 -> Select drill tools [ valitaan työkalu kohdistusrei ille ] Kohdistusreiät ( ø 2.5mm ) - Lisätään poranterä jos ei ole listassa -> Add Tool OK -> OK - Tuloksena saadaan kohdistettu kuva, johon lisätty kohdistusreiät ( kuva alla )

7 Levyn alapuolen johdinkuvio täytyy peilata Valitaan POP UP valikosta: Mirror over fixing holes Tuloksena saamme kuvan, jossa piirilevyn alapuolen kuvio on peilattu. Näytöllä kuparoinnit eivät enää ole kohdakkain

saamme kuvan, jossa piirilevyn alapuolen kuvio on

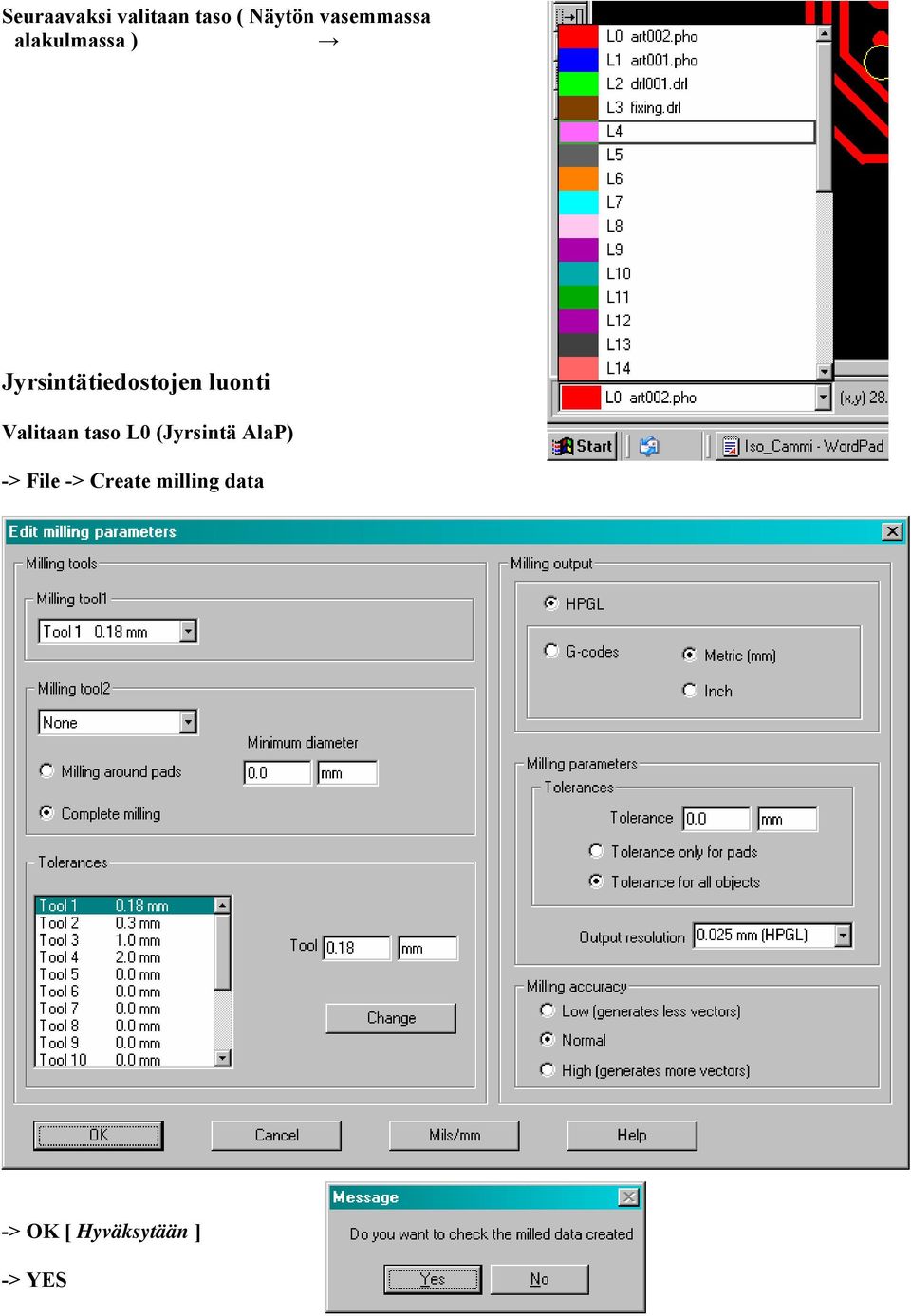

8 Seuraavaksi valitaan taso ( Näytön vasemmassa alakulmassa ) Jyrsintätiedostojen luonti Valitaan taso L0 (Jyrsintä AlaP) -> File -> Create milling data -> OK [ Hyväksytään ] -> YES

9 Tarkistuksen tulos: -> OK [ Kuitataan ] 2-puoleinen levy: Valitaan taso L1 ja samat kuin edellä... Tiedostojen tallennus Valitaan taso L0 -> File -> Save milling data Anna tiedostonimi -> Save 2-puoleinen levy: valitaan taso L1 ja samat kuin edellä... Poraustiedoston luonti -> Valitaan poraustaso [ L2 ] (drl001) -> File -> Save - Saadaan seuraavan sivun mukainen Save drills taulukko. - Asetusten tulee olla kuvan mukaiset. - Tiedostonimeä annettaessa täytyy nimeen lisätä loppupäätteeksi.ncd

10 -> OK [ hyväksytään ] - Kysyy vielä työkalutiedoston nimeä: Tiedostonimi -> Save Talletetaan vielä kohdistusreikien poraus: -> Valitse taso: fixing.drl ( L3 ) ja samat kuin edellä.

11 Piirilevyn asettelu jyrsinkoneeseen 1. Kiinnitetään pohjalevy epäkeskoilla : 2. Kiinnitetään piirilevy teipillä pohjalevyyn:

12 RoutePro ohjelma -> Avaa RoutePro ohjelma ( Kuvake työpöydällä ) Avataan tiedostot: * Route file ( paina: >> ) Board -> Piirilevyn paksuus Base -> Pohjalevyn paksuus * Samalla tavoin haetaan myös poraustiedosto ( Drill file )

13 - Näkymä : [ Valittu poraustiedostoksi PADS:sta saatu poraustiedosto ja Jyrsintiedostoksi yläpuoli ] * Tarkista tasojen asetukset : Paina View Pitäisi näyttää tältä, eli reiät ja foliot ovat kohdistettuna toisiinsa nähden oikein

Tarkista tasojen asetukset : Paina View Pitäisi näyttää

14 Jos OK, niin jatketaan, ensin porataan kohdistusreiät -> Vaihdetaan poraustiedostoksi ( Drill file ) kohdistusreiät - Katso sijoittuminen työstöalueelle paina: ->view table -> view - Esikatselu näyttää PORAUS Valitaan Drilling (HUOM!!!!!!!!!!!!!) -> TOOLS -> start drilling - Pyytää työkalun:

työstöalueelle paina: ->view table -> view - Esikatselu näyttää PORAUS

15 -Työkalun asennus: - Työkaluja : Vasemmalla 0.2 mm jyrsinterä ( Kartiotyyppinen ) Keskellä porausterä ø 0,8 mm Oikealla porausterä ø 2,5 mm

16 -> Käynnistä pora: - Näyttää tilan: Board drilling is ready -> OK -> drilling toolbar -> Exit - Asennetaan kohdistustapit paikallaan pysymisen varmistamiseksi, kuva -> Varmistetaan piirikortin kiinnitys teipillä -> Seuraavaksi vaihdetaan poraustiedostoksi komponenttien poraustiedosto, muista vaihtaa terä! - Etenee samalla tavalla, pyytää terän vaihtoja useaan kertaan, jos erikokoisia reikiä määriteltynä Jyrsintä Vaihda terä [ ks. työkalun asennus ] ja laita suoja! Kuva: Jyrsinterä asennettuna Kuva: Jyrsinterän suoja asennettuna:

komponenttien poraustiedosto, muista vaihtaa terä!

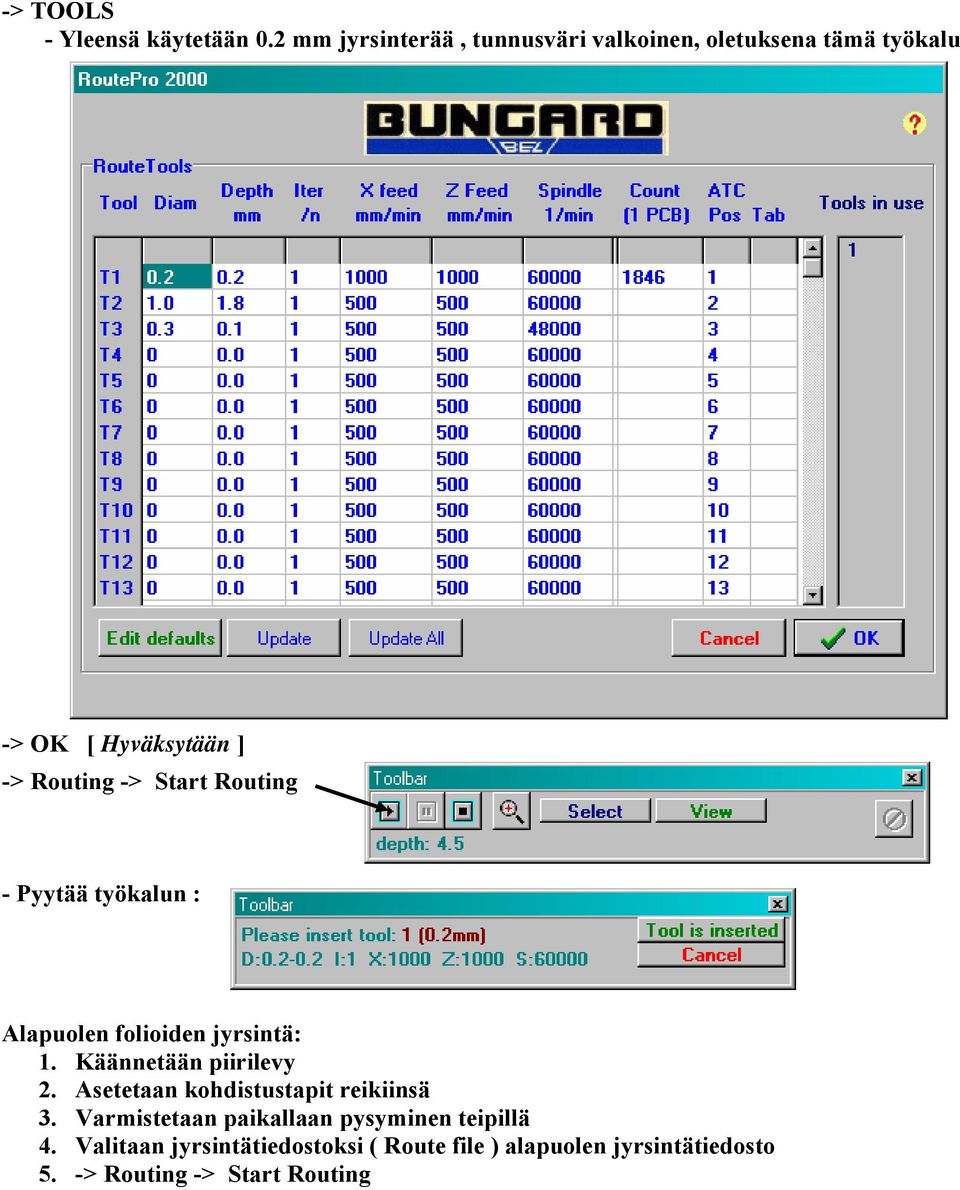

17 -> TOOLS - Yleensä käytetään 0.2 mm jyrsinterää, tunnusväri valkoinen, oletuksena tämä työkalu -> OK [ Hyväksytään ] -> Routing -> Start Routing - Pyytää työkalun : Alapuolen folioiden jyrsintä: 1. Käännetään piirilevy 2. Asetetaan kohdistustapit reikiinsä 3. Varmistetaan paikallaan pysyminen teipillä 4. Valitaan jyrsintätiedostoksi ( Route file ) alapuolen jyrsintätiedosto 5. -> Routing -> Start Routing

Start Routing - Pyytää työkalun : Alapuolen folioiden jyrsintä: 1. Käännetään piirilevy 2.
