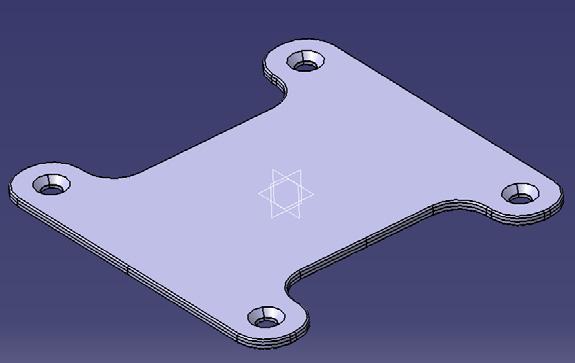

1 Jakotaso 1 Technical University of Gabrovo JuhoTaipale Tampere University of Technology Tuula Höök Teoriatausta Muotin perusrakenne Jakolinja Päästöt ja vastapäästöt CAD työkalut harjoituksessa parting_1_1.catpart Työvaiheet Avaa Catia part tiedosto (start_parting_1_1.catpart) tai jokin neutraaliformaatissa olevista tiedostoista. Jakotasojen tekoon käytetään Catiassa Design työskentelytilaa. Skaalaa kappaletta niin, että valettu kappale olisi annettujen mittojen mukainen ja mallinna siihen jakotaso. 1. Nimeä avaamasi kappale MoldedPart:iksi. Tämä on tärkeää, mikäli kappaleesta luodaan myöhemmin muottipaketti. 2. Skaalaa kappale. Skaalauksen suuruus riippuu käytettävän materiaalin ominaisuuksista. Päätä mitä materiaalia käytetään ja etsi sopiva arvo skaalaukselle. Design Pulling Direction (Draft Analysis) Scale PartingBody piirteiden luonti ja oikeat nimeämiset Jos työkalujen toimintojen suhteen ilmenee ongelmia, ratkaisuja voi etsiä Catia helpistä. 3. Määritä muotin avaus suunta Pulling Direction työkalulla. Kompassi liikkuu automaattisesti kappaleen koordinaatistoon. Valitse kappale klikkaamalla sitä hiirellä. Tämän jälkeen Catia suorittaa automaattisesti päästöanalyysin. Päästön suuruutta ja muotin aukeamissuuntaa voi muokata auenneessa työkaluikkunassa. Kappaleen eri elementtejä kuvataan eri väreillä. Liikkuvan puolen pintaa (Core) kuvataan vihreällä ja kiinteän puolen pintaa (Cavity) punaisella värillä. Mikäli kappaleessa on osia, jotka eivät kuulu liikkuvaan eivätkä kiinteän puoleen, kuvataan niitä joko violetilla (ei päästöä) tai sinisellä (päästö väärään suuntaan) värillä. Näissä perusharjoituksissa värien tulisi aina olla joko vihreitä tai punaisia. Kun olet määrittänyt haluamasi elementit työkaluikkunassa, niin hyväksy valintasi ok painikkeella. Tämän jälkeen kappaleen puurakenteeseen ilmestyy kolme uutta elementtiä. Nämä ovat Axis System, joka määrittää muotin aukeamissuunnan sekä kaksi Geometrical set:iä (kiinteän ja liikkuvan puolen pinnat). 4. Lisää puurakenteeseesi uusi Geometrical set (valitse: Insert Geometrical set) ja nimeä lisäämäsi elementti PartingBody:ksi. Tämä on tärkeää, koska muottipakettien luominen edellyttää oikein nimettyjä elementtejä. Jakopinta_1_1 1

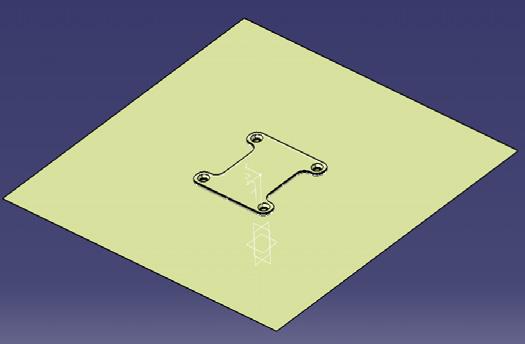

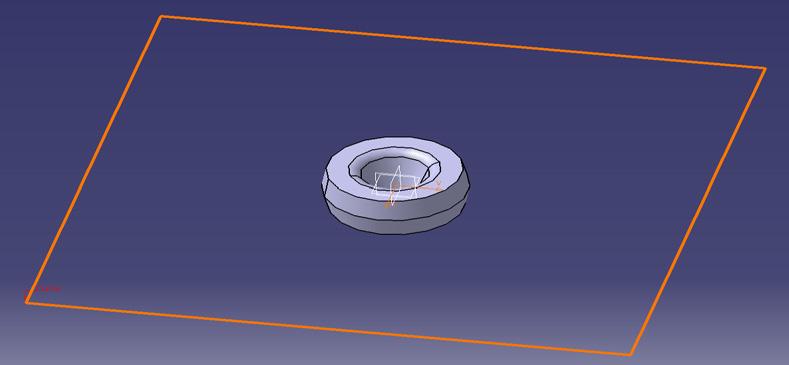

2 5. Luo jakoviiva PartingBody Geometrical set:insarjan alle. Boundary toolin avulla luot jakoviivan mahdollisimman helpolla tavalla tässä harjoitteessa. Valitse työkalu ja valitse kappaleesta nurkka, johonka haluat jakotason tulevan. Työkalu luo jatkuvan viivan, jota voidaan käyttää kappaleen jakoviivana. Vaihda boundaryn nimi PartingLine:ksi (valitse hiiren oikella napilla Boundary properties valitse auenneesta ikkunasta properties välilehti, jossa voit muuttaa piirteen nimeä). 6. Luo kappaleelle jakotaso. Jakotason tulee sijaita samassa tasossa jakoviivan kanssa. Valitse oikea taso ja piirrä uuteen sketsiin jakotason ääriviivat (esim. neliö). Tason tulee olla suurempi kuin myöhemmin valittavan muotin, joten piirrä sketsi riittävän suureksi. Täytä piirtämäsi sketsi Fill työkalulla. Leikkaa taso jakoviivalla (Valitse PartingLine Splitting element:iksi), jolloin tasoon tulee kappaleen kokoinen reikä. Valitse Join työkalu ja valitse juuri luomasi taso. Hyväksy Join ja nimeä piirre PartingSurface:ksi 7. Täytä kappaleessa olevat reiät (4 kpl) pinnoilla. Käytä Fill työkalua reikien täyttöön. Sijoita pinnat niin, että ne ovat sulkevat sekä liikkuvan että kiinteän puolen tasot. 8. Luo liikkuvan ja kiinteän puolen pinnat. Aktivoi Join työkalu ja valitse kaikki nämä elementit: neljä fill:iä, pinta Core Geometrical set:in alta ja PartingSurface. Kun kaikki nämä piirteet ovat valittuna, hyväksy join painamalla ok. Muuta syntyneen Join:in nimi CoreSurface:ksi. Toista sama operaatio kiinteälle puolelle. Huom! On erittäin tärkeää nimetä PartingBody ja sen alla olevat pakolliset elementit oikealla tavalla. Tämä helpottaa työskentelyä huomattavasti luotaessa muottipaketteja tulevissa harjoituksissa Oppimistavoitteet Perustyökalut jakotasojen tekemisessä. Opittavat CAD työkalut Design: Pulling Direction Surface Features: Planar Surface, Filled Surface, Split Surface, Join Surface Arviontiperusteet Hyväksytty Pakolliset PartingBody elementit luotuna (PartingLine, PartingSurface, CoreSurface and Cavity Surface). Excellent Elementit ovat oikein nimettyjä. Kappaleen materiaali onvalittu ja kappaletta on skaalattu materiaalin edellyttämällä tavalla. Jakopinta_1_1 2

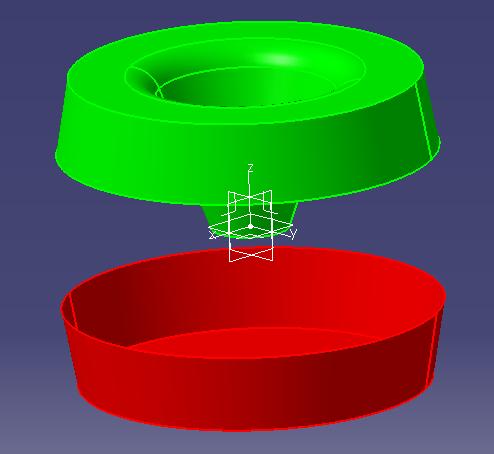

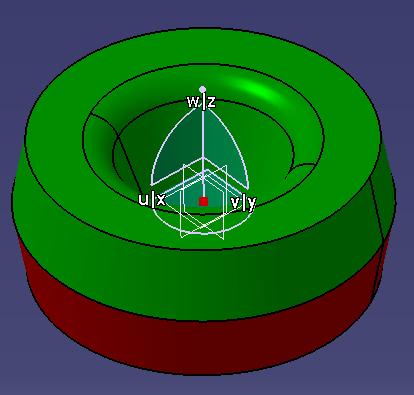

3 CAD tools quick guide Design Scale Työkalun avulla skaalataan kappaletta määrätyn tekijän suhteen. Skaalaus voidaan tehdä joko pisteen tai erillisten tasojen suhteen. Core And Cavity Design Pulling Direction Tämä työkalu suorittaa päästöanalyysin kappaleelle. Kelvolliset päästöt esitettään vihreällä (liikkuva puoli) ja punaisella (kiinteä puoli) värillä. Päästöttömät pinnat kuvataan violetilla ja väärän suuntaiset päästöt sinisellä värillä. Kompassi liikkuu automaattisesti kappaleen koordinaatistoon, kun työkalu avataan. Kompassi on nähtävissä keskellä vasemman puolen kappaletta. Kun työkalu on valittuna klikkaa näytöllä olevaa kappaletta, jolloin työkaluikkuna aukeaa näytölle. Ikkunassa voidaan määrittää päästön suuruus ja muotin avaussuunta. Ikkunassa on myös mahdollista vaihtaa elementtien sijaintia Local Transfers valikossa. Kun olet antanut haluamasi arvot työkalulle, hyväksy valintasi Ok painikkeella. Tämän jälkeen Catia luo automaattisesti kaksi pintaa eri Geomtrical set:teihin, joista toinen on kiinteän ja toinen liikkuvan puolen pesäpinta. Syntyneitä pintoja havainnollistetaan oikean puolen räjäytetyssä kuvassa. Jakopinta_1_1 3

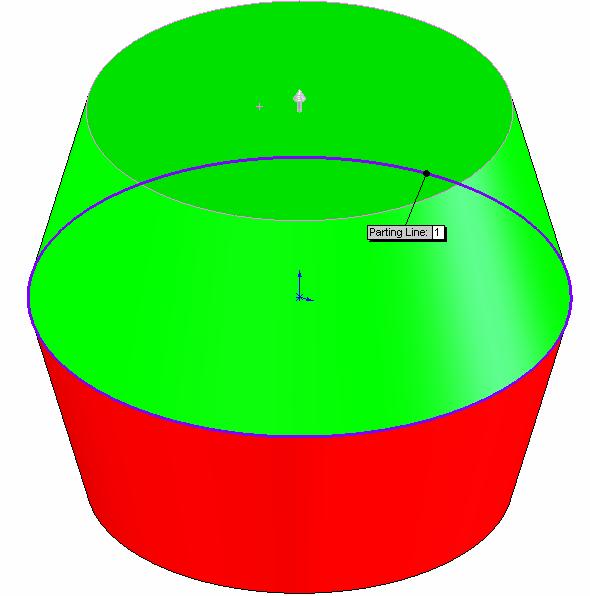

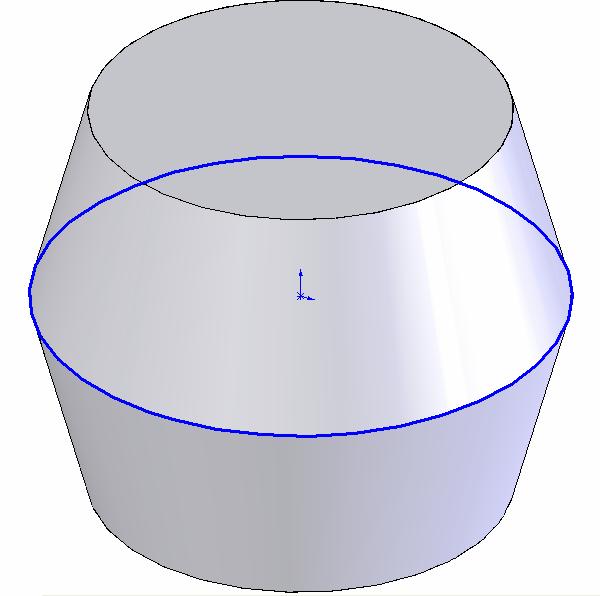

4 Design Boundary (PartingLine) Boundary työkalulla voidaan luoda kappaleeseen jakoviiva reunaan jossa päästön suunta vaihtuu. Jakoviiva toimii jakotason perustana. Jakoviiva jakaa muotin kiinteään ja liikkuvaan puoleen. Jakoviiva tulisi nimetä PartingLine:ksi Design Fill Fill työkalulla täytetään pinnoissa olevia reikiä. Tässä harjoitteessa Fillien avulla täydennetään jakopinta. Fillien tulee sijaita paikoissa, joissa päästön suunta vaihtuu. Lisäksi reunojen, joihin fill sijoitetaan, tulee olla teräviä. Design Fill Fill työkalulla luodaan pinta jakotasoa varten. Aluksi piirretään pinnan ääriviivat sketsiin. Tämän jälkeen pinta täytetään fill:illä. Jakopinta_1_1 4

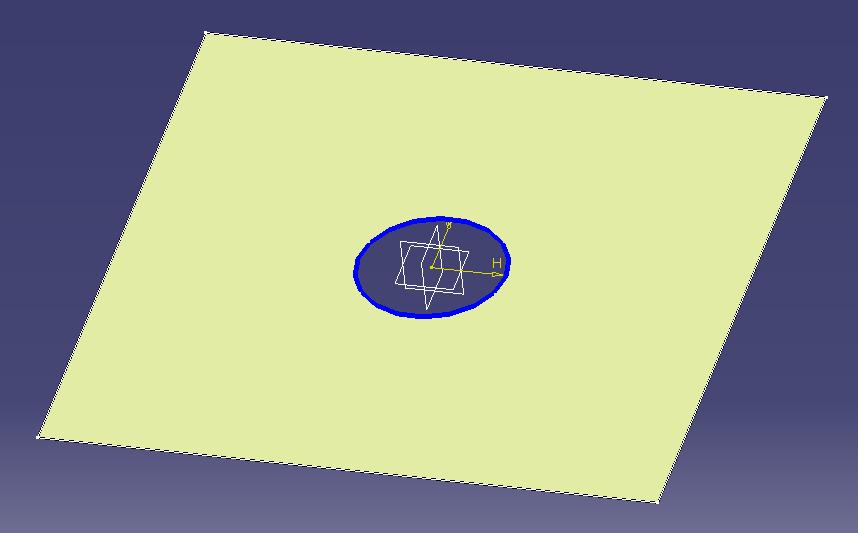

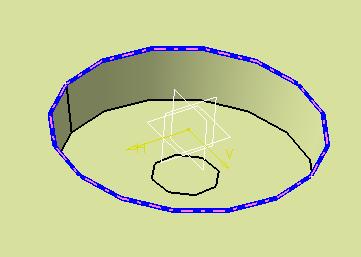

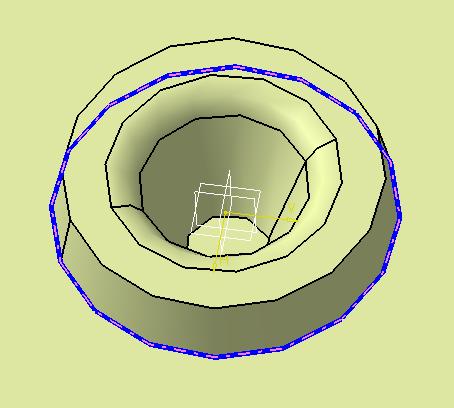

5 Design Split Split työkalullla pinnoista leikataan irti elementtejä. Tässä tapauksessa pinnasta erotetaan jakoviivan sisäpuolella oleva alue. Split työkalun avaaminen avaa työkaluikkunan, jossa määritellään leikattava elementti (luotu pinta) ja leikkaavat piirteet (parting line). Kun valinnat on tehty, hyväksy valintasi OK painikkeella. Design Join (PartingSurface) Join työkalulla liitetään pintoja toisiinsa. Tässä tapauksessa joinin avulla luodaan jakotaso (PartingSurface) kappaleelle. Valitse työkalu, jolloin työkaluikkuna aukeaa. Valitse Elements to Join kenttään Split komennolla luotu pinta. Vaihda syntyneen join:in nimi PartingSrufaceksi. Design Join (CoreSurface and CavitySurface) Join työkalulla luodaan pinnat kiinteän ja liikuvan puolen pesäpintoja varten. Valitse Join työkalu, jolloin työkaluikkuna aukeaa. Valitse Elements to Join kenttään seuraavat pinnat: PartingSurface, pinta Core Geotmetrical Set:in alta sekä reikien fill pinnat. Nimeä syntynyt pinta CoreSurfaceksi. Toista vastaava operaatio Cavity Surface:a varten. Jakopinta_1_1 5
