Jakopinta monipesäinen muotti
|
|
- Jari Nurminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

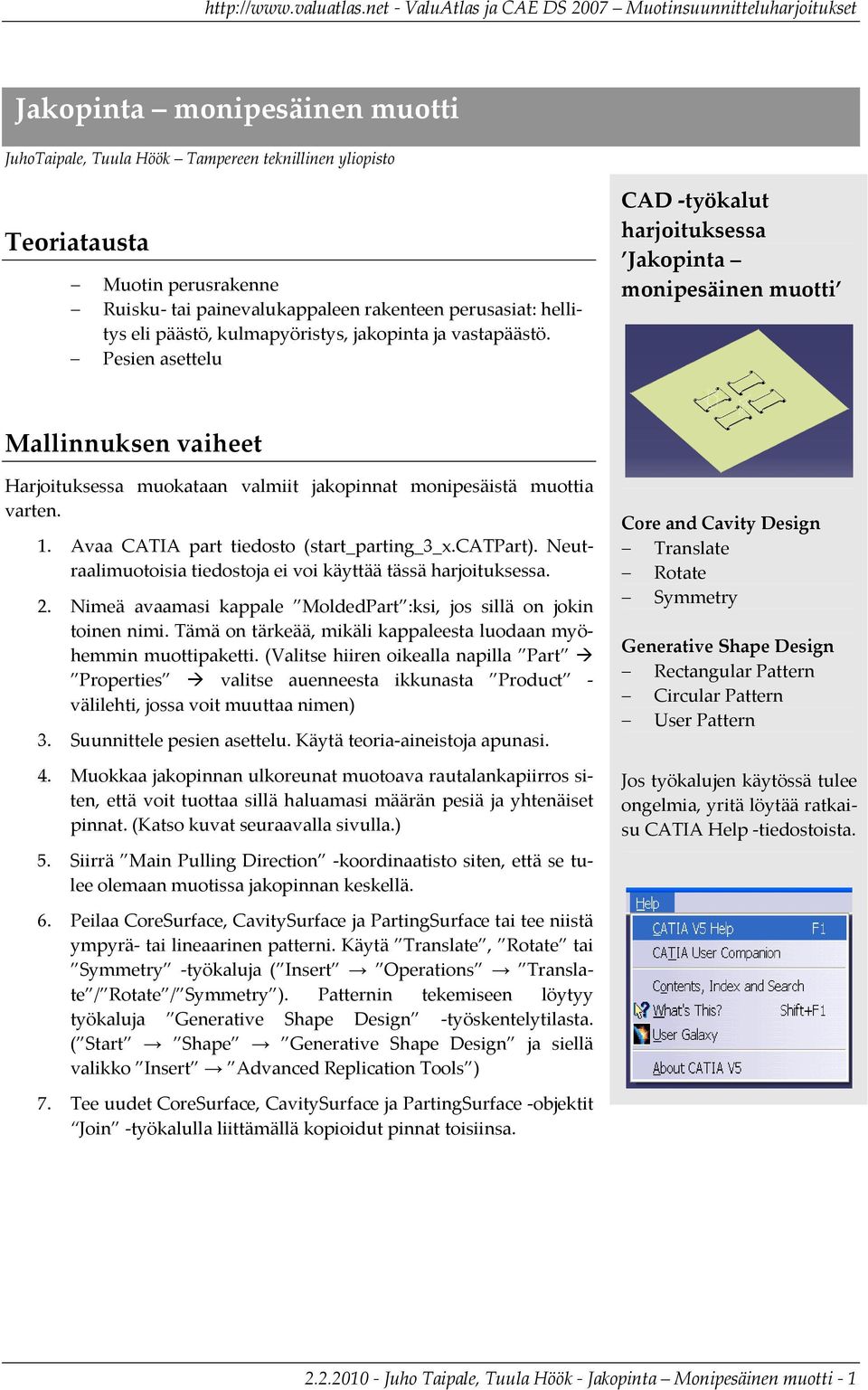

1 Jakopinta monipesäinen muotti JuhoTaipale, Tuula Höök Tampereen teknillinen yliopisto Teoriatausta Muotin perusrakenne Ruisku tai painevalukappaleen rakenteen perusasiat: hellitys eli päästö, kulmapyöristys, jakopinta ja vastapäästö. Pesien asettelu CAD työkalut harjoituksessa Jakopinta monipesäinen muotti Mallinnuksen vaiheet Harjoituksessa muokataan valmiit jakopinnat monipesäistä muottia varten. 1. Avaa CATIA part tiedosto (start_parting_3_x.catpart). Neutraalimuotoisia tiedostoja ei voi käyttää tässä harjoituksessa. 2. Nimeä avaamasi kappale MoldedPart :ksi, jos sillä on jokin toinen nimi. Tämä on tärkeää, mikäli kappaleesta luodaan myöhemmin muottipaketti. (Valitse hiiren oikealla napilla Part Properties valitse auenneesta ikkunasta Product välilehti, jossa voit muuttaa nimen) 3. Suunnittele pesien asettelu. Käytä teoria aineistoja apunasi. 4. Muokkaa jakopinnan ulkoreunat muotoava rautalankapiirros siten, että voit tuottaa sillä haluamasi määrän pesiä ja yhtenäiset pinnat. (Katso kuvat seuraavalla sivulla.) 5. Siirrä Main Pulling Direction koordinaatisto siten, että se tulee olemaan muotissa jakopinnan keskellä. Translate Rotate Symmetry Generative Shape Design Rectangular Pattern Circular Pattern User Pattern Jos työkalujen käytössä tulee ongelmia, yritä löytää ratkaisu CATIA Help tiedostoista. 6. Peilaa CoreSurface, CavitySurface ja PartingSurface tai tee niistä ympyrä tai lineaarinen patterni. Käytä Translate, Rotate tai Symmetry työkaluja ( Insert Operations Translate / Rotate / Symmetry ). Patternin tekemiseen löytyy työkaluja Generative Shape Design työskentelytilasta. ( Start Shape Generative Shape Design ja siellä valikko Insert Advanced Replication Tools ) 7. Tee uudet CoreSurface, CavitySurface ja PartingSurface objektit Join työkalulla liittämällä kopioidut pinnat toisiinsa Juho Taipale, Tuula Höök Jakopinta Monipesäinen muotti 1

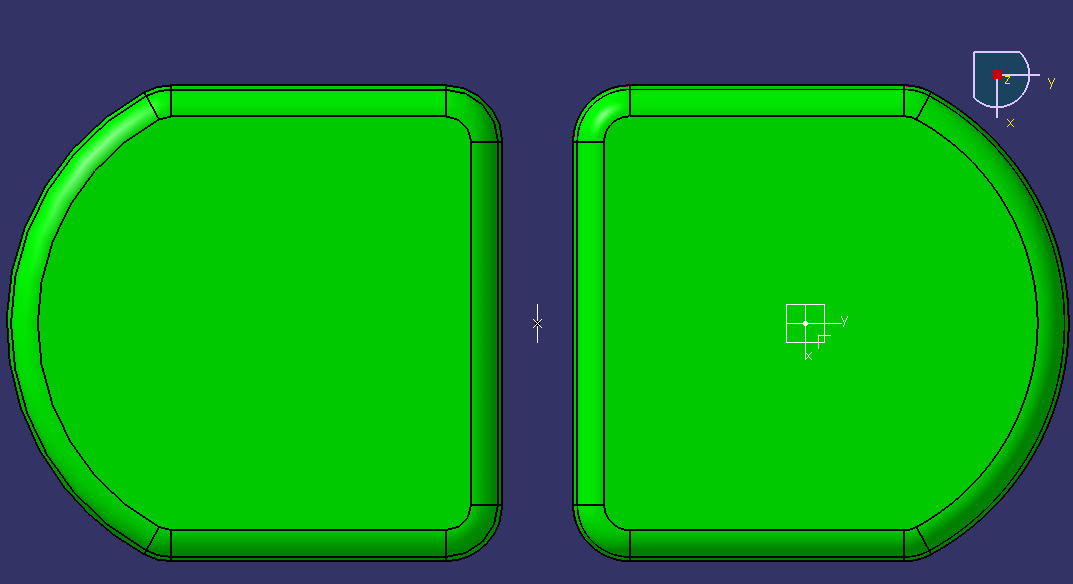

2 Alkuperäinen jakopinta Jakopinta kaksipesäistä muottia varten Jakopinta nelipesäistä muottia varten PartingSurface nelipesäistä muottia varten CavitySurface nelipesäistä muottia varten CoreSurface nelipesäistä muottia varten Juho Taipale, Tuula Höök Jakopinta Monipesäinen muotti 2

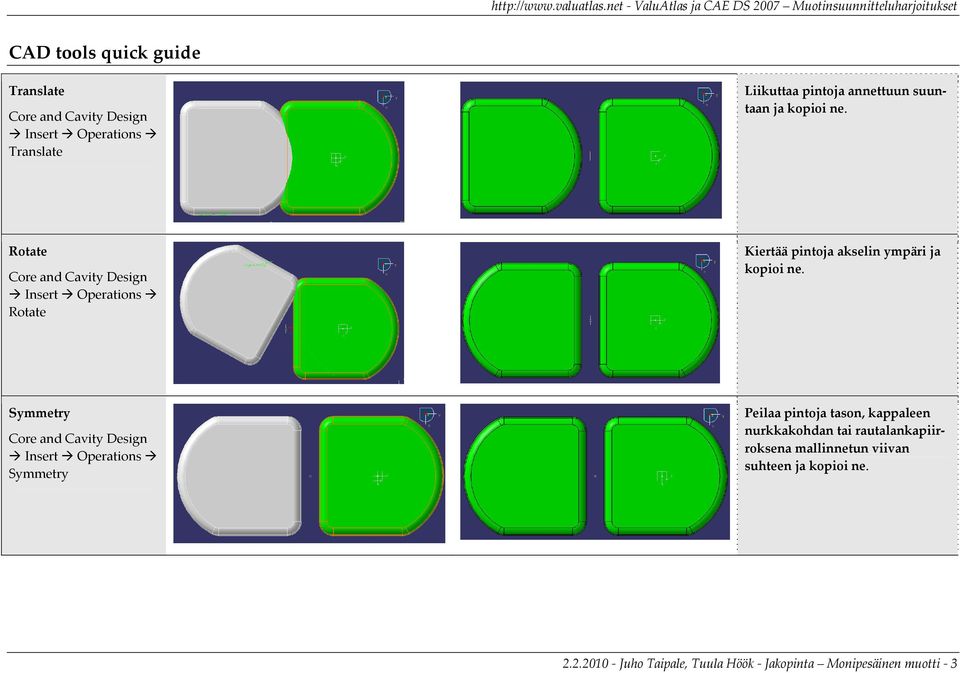

3 CAD tools quick guide Translate Translate Liikuttaa pintoja annettuun suuntaan ja kopioi ne. Rotate Rotate Kiertää pintoja akselin ympäri ja kopioi ne. Symmetry Symmetry Peilaa pintoja tason, kappaleen nurkkakohdan tai rautalankapiirroksena mallinnetun viivan suhteen ja kopioi ne Juho Taipale, Tuula Höök Jakopinta Monipesäinen muotti 3

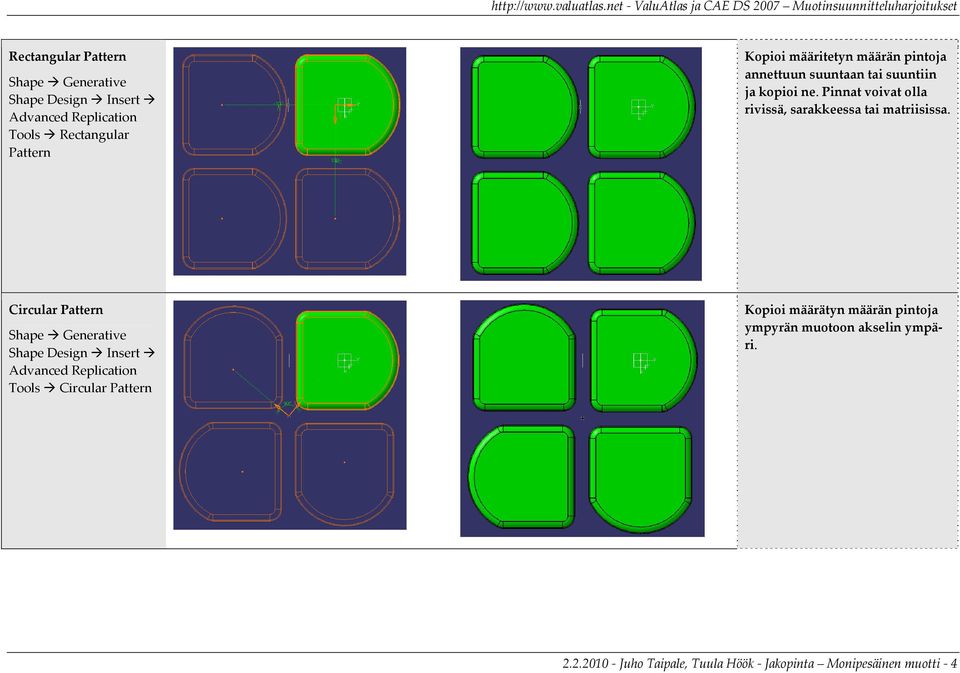

4 Rectangular Pattern Shape Generative Shape Design Insert Advanced Replication Tools Rectangular Pattern Kopioi määritetyn määrän pintoja annettuun suuntaan tai suuntiin ja kopioi ne. Pinnat voivat olla rivissä, sarakkeessa tai matriisissa. Circular Pattern Shape Generative Shape Design Insert Advanced Replication Tools Circular Pattern Kopioi määrätyn määrän pintoja ympyrän muotoon akselin ympäri Juho Taipale, Tuula Höök Jakopinta Monipesäinen muotti 4
5 Join Join Join työkalulla liitetään pintoja/piirteitä toisiinsa. Tavoitteet oppimiselle Monipesäisen muotin jakotasojen valmistamisessa tarvittavien työkalujen käyttö. Opittavat CAD työkalut : Translate, Rotate, Symmetry Generative Shape Design: Rectangularn Pattern Arviontiperusteet Hyväksytty Kopioidut PartingBody elementit (PartingSurface, CoreSurface ja CavitySurface). Erinomainen Kopioidut PartingBody elementit (PartingSurface, CoreSurface ja CavitySurface). Kappaleelle on valittu valmistusmenetelmä ja materiaali ja pesät on aseteltu niiden vaatimusten mukaisesti Juho Taipale, Tuula Höök Jakopinta Monipesäinen muotti 5
