1 Muovikierteen suunnittelu Tampereen teknillinen yliopisto Tuula Höök Hae aloitusmalli start_thread_2.sldprt. Mallinna kappaleeseen sisä ja ulkopuoliset metriset kierteet. Muotoile kierteiden päät pyöreiksi. Tee kappaleen kantaan kuviointi Sweep ja Pattern työkaluilla. Pyöristä oikeat nurkat. CAD työkalut harjoituksessa thread_2.sldprt Teoriatausta Muovikierteet Mallinnuksen vaiheet 1. Käytä kierteen nousun mallintamiseen Helix/Spiral työkalua. Mallinna kierteen pohjan halkaisija rautalankapiirrettynä ympyränä kierreosan päähän. Avaa Helix/Spiral työkalu Insert Curve valikosta. Anna työkaluun parametrina kierteen nousu, kierrosten lukumäärä ja tarvittaessa kierteen kartiokkuus. Aseta parametrit siten, että kierre alkaa pohjan yläpuolelta ja päättyy ennen kantaa. Sinun tulisi kyetä päättämään kierteen Lofted Boss/Base piirteellä, kuten kuvassa oikealla. 2. Tee spiraalin päähän aputaso siten, että spiraali asettuu tason normaaliksi. Mallinna kierteen profiili rautalankapiirroksena tälle tasolle. Katso kuva 1. Käyrät Helix/Spiral Tilavuusmallinnus Swept Boss/Base Lofted Boss/Base Extruded Cut Fillet Reference Axis Reference Plane Circular Pattern Aina, kun kohtaat hankaluksia työkalujen käyttämisessä, avaa SolidWorks Help ja yritä löytää ratkaisu sen avulla. Kuva 1: Kierteen profiili aputasolle mallinnettuna. Aputaso on asetettu normaaliksi spiraalille, jota pitkin kierre etenee. 3. Mallinna kierre Sweep työkalulla. 4. Muotoile kierteen molemmat päät Loft työkalulla. Mallinna Loft kierteen poikkileikkausprofiilin ja yhden aloitusmallin pintaan asetetun pisteen välille. Käytä ohjauskäyriä, jos tarpeen. Katso kuva vasemmalla. 5. Mallinna kappaleen sisäpuolelle tuleva kierre vastaavilla toimenpiteillä kuin ulkopuolinenkin kierre. Älä muotoile sisäpuolisen kierteen päitä. Jatka kierre aloituskappaleen sisään ja leikkaa päät siistiksi Cut Extrude työkalulla. Thread 2 1

2 6. Mallinna kappaleen kannan päälle kohokuviointi. Mallinna kannan silhuetti rautalankapiirroksena Front tai Right tasolle tai kannan lävistävälle aputasolle. Mallinna yhden kohokuvion profiili kannan päälle ja tee kuvio valmiiksi Sweep työkalulla. Kannan siluetti on polku ja kohokuvioinnin profiili sweepattava profiili 7. Mallinna kappaleen keskelle apuakseli. Tee kohokuviosta kopioita Circular Pattern työkalulla. Yritä tehdä nurkkapyöristykset kopioitavaan kohokuvioon ja lisätä ne Circular Pattern piirteeseen. Jos et onnistu toimenpiteessä, joudut pyöristämään jokaisen kohokuvion nurkat kopioinnin jälkeen erikseen. 8. Pyöristä loput nurkat, missä tarpeen. Tavoitteet oppimiselle Kierteen suunnittelu Haastava sweeppaus ja piirteiden kopiointi patternina Opiskeltavat CAD työkalut Tilavuusmallinnus: Swept Boss/Base, Extruded Cut, Fillet, Reference Axis, Reference Plane, Circular Pattern Käyrät: Helix/Spiral Arviointi Hylätty Luetelluilla työkaluilla tehty CAD malli Hyväksytty Luetelluilla työkaluilla tehty CAD malli Kierteen profiili on suunniteltu ohjeiden mukaan Thread 2 2

3 CAD pikaopas Sketch Ryhmä työkaluja, joilla mallinnetaan rautalankapiirros muiden työkalujen pohjaksi. Insert Reference Geometry Plane Aputaso (referenssitaso) on samankaltainen kuin jokin mallin perustasoista ( Top, Right tai Front ). Voit määrittää melko vapaasti, mihin paikkaan ja mihin suuntaan taso asettuu. Käytä aputasoa rautalankapiirroksen alustana, jos mallissa ei ole seinämää tai pintaa sopivalla kohdalla. Insert Reference Geometry Axis Luo akselin, jota voidaan käyttää referenssinä esimerkiksi kopioitaessa piirteitä tai mallin vartaloita ympyrän muotoon. Käytä nurkkia, ympyräpintaa, kartiopintaa, tasoja ja pisteitä, kun määrittelet akselin suuntaa ja paikkaa. Insert Cut Extruded Cut Työkalu pursottaa rautalankapiirrosta määrättyyn suuntaan ja leikkaa pursotetun muodon pois tilavuusmallista. Thread 2 3

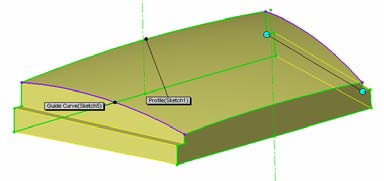

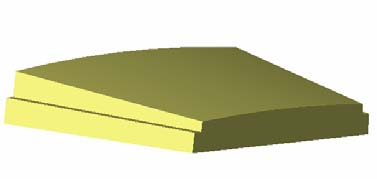

4 Insert Boss/Base Sweep Tuottaa tilavuusmallin kuljettamalla rautalankapiirroksena annettua profiilia rautalankapiirroksena annettua polkua pitkin. Profiilin täytyy olla suljettu, mutta polku voi olla myös avoin. Insert Boss/Base Loft Tuottaa tilavuusmallin kahden suljetun profiilin välille. Voit ohjata muotoa ohjauskäyrillä. Ohjauskäyrät ovat profiilien välisiä, referenssitasoille valmistettuja rautalankapiirroksia. Insert Features Fillet Pyöristää tilavuusmallissa tai pintamallissa olevan nurkan. Insert Pattern/Mirror Circular Pattern Kopioi yhden tai useampia piirteitä, tilavuuskappaleen vartaloita tai pintamallin vartaloita ympyrän muotoon akselin ympärille. Anna kohteiden kokonaismäärä parametrina. Thread 2 4

5 Thread 2 5
