NC-ohjelman tekeminen Catiassa

Transkriptio

1 NC-ohjelman tekeminen Catiassa - Käynnistä Catia V5 R21 Koska mikroluokan TF331 koneissa ei ole Catian vaatimia postprosessoritiedostoja ja ohjelmia, tehdään postprosessoriajot Catian mukana tulleilla postprosessoreilla.tämän vuoksi Catia vaatii seuraavat asetukset: 1. Valitse Tools => Options => Machining 2. Valitse ICAM 1

2 Mallinna tai lataa koneistettava kappale Mallinna koneistettava kappale 2

3 Lataa koneistettava kappale 1 Lataa koneistettava kappale 3. Prismatic machining 2 3

4 Lataa koneistettava kappale 4 5 Lataa koneistettava kappale 4

5 Käynnistä Prismatic Machining Double click 5

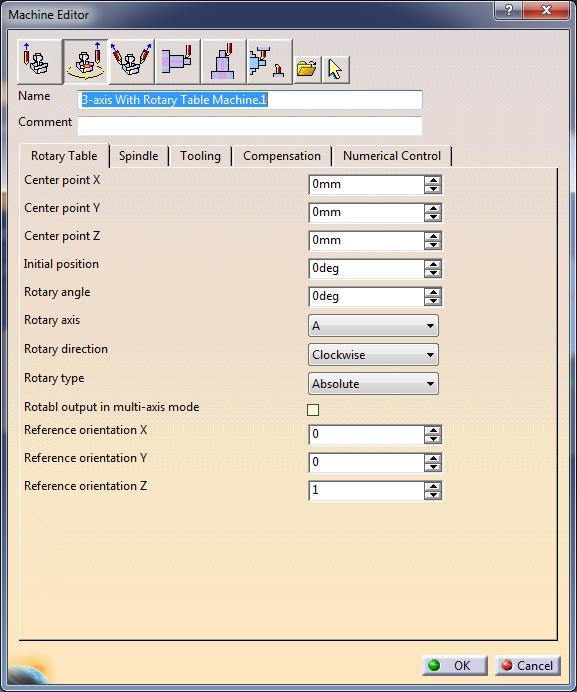

6 Machine selection Postprosessori HUOM! Jos koneesta ei löydy ko. postprosessoria, valitse: ICAM_MM.pptable 6

7 Valitse Part Operation kaksoisklikkaamalla 2. Koordinaatiston valinta 7

8 3. Työkappaleen valinta Aloita työstöratojen tekeminen: OK Valitse hiirellä aktiiviseksi Manufacturing Program 1 8

9 Pocketing: Työkalu: Search tool: 9

10 Lähestyminen ja poistuminen Klikkaa hiiren oikealla ja valitse Activate Sama poistumiselle. Valitse Axial (tässä tapauksessa) Valitse lähestymis- ja poistumissyötöt (poistumiselle pikaliike) Työstöarvot: Työstöstrategia: 10

11 Työstöstrategia 11

12 Muut työstöradat: Otsajyrsintä 12

13 Reikien poraus 13

14 Klikkaa!

15 Muuta tarvittaessa työstöjen järjestystä: Tartu hiirellä ja raahaa oikeaan paikkaan 15

16 Lasketaan työstöradat uudestaan: 16

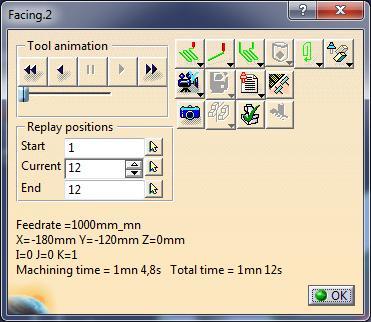

17 Klikkaa auki viimeinen työstörata Tarkistetaan työstöradat Klikkaa alkuun! Paina simulointikuvaketta 17

18 Korjataan lähestymisliikettä: Approach => 20 mm ja työstöstrategiaa Outward helical. 18

19 Viimeistelyn merkitys: Työstöstrategia Back and forth : Lisätään viimeistelylastu viimeiselle työstöradalle 19

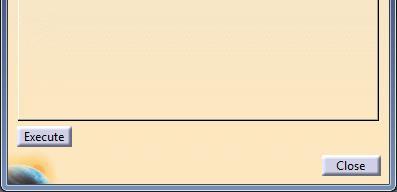

20 NC-ohjelman luominen: Valitse Generate NC Code Interactively kuvan mukaisesti Hiiren oikea Muuta Resulting NC Data tyyppi => NC Code (Ei APT). Tarkista Output File hakemisto. Generate NC Code Interactively ikkunan NC Code välilehdellä pitäisi olla: Paina Execute : 20

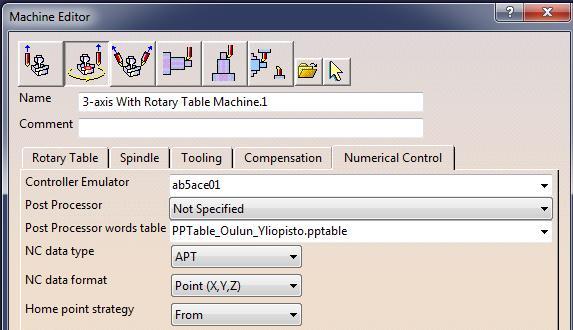

21 NC-ohjelma:!! WARNING! For demonstration purposes only % (SAMPLE POST FOR A 3 AXIS MILL WITH FANUC 16M CNC) (FAN16M,3 CAMPOST VERSION APR :30) ( ) (TOOLING INFORMATION FOLLOWS) (TOOL NUMBER 2, DIAMETER 50.0, LENGTH 5.0) (TOOL NUMBER 3, DIAMETER 10.0, LENGTH 50.0) (TOOL NUMBER 1, DIAMETER 10.0, LENGTH 50.0) ( ) N10 G54 ( TOOL: T2 Face Mill D 50) ( Tool 2 machining time is 82.8 seconds) N12 T2 M6 N14 M8 N16 S70 M3 ( OPERATION: Facing.2) N18 G01 G43 X-180. Y0. Z0. F1000. H2 N20 X0. TF329:n koneissa käytetään seuraavia asetuksia: C:\Program Files (x86)\dassault Systemes\B21\intel_a\startup\ Manufacturing\PPTables: Hakemistossa on oltava seuraavat tiedostot: PPTable_Oulun_Yliopisto.pptable PPTableSample.pptable PPTableSampleMOComment.pptable 21

22 Execute Aja NxPostprocessor ohjelma: $$ $$ Generated on 10. tammikuuta :22:01 $$ CATIA APT VERSION 1.0 $$ $$ Manufacturing Program.1 $$ Esimerkkikappale 2017 $$*CATIA0 $$ Manufacturing Program.1 $$ $$ $$ ORIGIN/ , , ,$ 1,1 PARTNO PART TO BE MACHINED COOLNT/ON CUTCOM/OFF $$... Postprosessori
