Teräskehäisten liukuovien asennusohje

Koko: px
Aloita esitys sivulta:

Download "Teräskehäisten liukuovien asennusohje"

Transkriptio

1 Teräskehäisten liukuovien asennusohje Asenna yläliukukisko kuvan. osoittamalla tavalla varjoura näkyvään suuntaan päin Aseta alaliukukisko lattialle. Oikea kohta on mm yläliukukiskon etureunasta alaliukukiskon etureunaan. (kuva ) Aseta ovet paikalleen kuvan osoittamalla tavalla takimmaiset ovet ensin. Ovet ovat paikallaan kun alapyörät "napsahtavat" alaliukukiskoon kiinni. Voit kiinnittää alaliu un lattiaan joko liimaamalla tai ruuveilla riippuen lattiasta. Varmista ovien pystysuora linja vatupassilla ennen kuin kiinnität alaliu un lattiaan. (kuva ) Suorista ovet edestä päin katsottuna pystysuoraan. Tämä tapahtuu liukuoven alapyörän ruuveja säätämällä (kuva ). Kukin pyörä tulee säätää erikseen ja säätämisen tarve korostuu erityisesti lattian ollessa vino. Alapyörän säätövara on - mm alaliukukiskon pinnasta. HUOM! Aukon mitoitus kuitenkin vaikuttaa siihen minkä verran pyörän mekaanista säätövaraa voi käyttää. Kun ovet on asennettu paikalleen poista liukuovien kehyksien suojamuovit. Katkaise harjanauha (lisätarvike) oikean mittaiseksi veitsellä. Poista harjanauhan takapuolella oleva liimapinnan suojanauha ja liimaa harjanauha paikalleen. (kuva )

2 Alumiinikehäisten liukuovien asennusohje Asenna yläliukukisko kuvan. osoittamalla tavalla varjoura näkyvään suuntaan päin Aseta alaliukukisko lattialle. Oikea kohta on Niagara: 6 mm Calgary: 9 mm yläliukukiskon etureunasta alaliukukiskon etureunaan. (kuva ) Aseta ovet paikalleen kuvan osoittamalla tavalla takimmaiset ovet ensin. Varmista ovien pystysuora linja vatupassilla ennen kuin kiinnität alaliu un lattiaan. (kuva ) Kiinnitä alaliuku lattiaan poistamalla alaliu un pohjassa olevat liimapintojen suojanauhat ja paina liukukisko tiukasti kiinni lattiaan. Suorista ovet edestä päin katsottuna pystysuoraan. Tämä tapahtuu liukuoven alapyörän ruuveja säätämällä (kuva ). Kukin pyörä tulee säätää erikseen ja säätämisen tarve korostuu erityisesti lattian ollessa vino. Pyörän säätövara on - mm alaliukukiskon yläpinnasta. Katkaise harjanauha oikean mittaiseksi veitsellä. Poista harjanauhan takapuolelle olevan liimapinnan suojanauha ja liimaa harjanauha paikalleen. (kuva ) Alaliukukiskoon on esiasennettu liukuovien paikoittimet, Säädä ne oikeille paikoilleen urassa liu uttamalla esim. ruuvimeisselin avulla. (kuva 6) 6

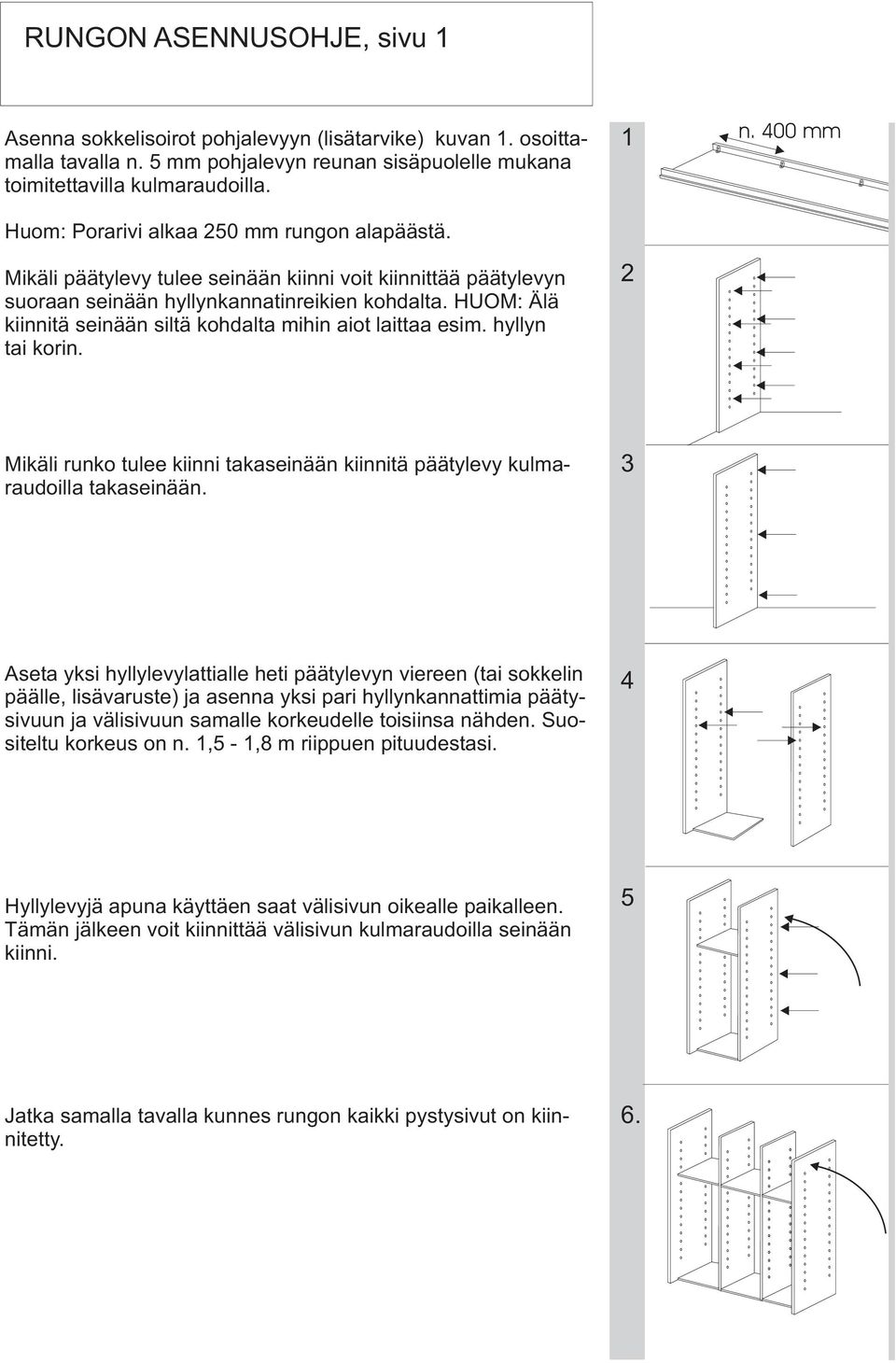

3 RUNGON ASENNUSOHJE, sivu Asenna sokkelisoirot pohjalevyyn (lisätarvike) kuvan. osoittamalla tavalla n. mm pohjalevyn reunan sisäpuolelle mukana toimitettavilla kulmaraudoilla. Huom: Porarivi alkaa 0 mm rungon alapäästä. Mikäli päätylevy tulee seinään kiinni voit kiinnittää päätylevyn suoraan seinään hyllynkannatinreikien kohdalta. HUOM: Älä kiinnitä seinään siltä kohdalta mihin aiot laittaa esim. hyllyn tai korin. n. 00 mm Mikäli runko tulee kiinni takaseinään kiinnitä päätylevy kulmaraudoilla takaseinään. Aseta yksi hyllylevylattialle heti päätylevyn viereen (tai sokkelin päälle, lisävaruste) ja asenna yksi pari hyllynkannattimia päätysivuun ja välisivuun samalle korkeudelle toisiinsa nähden. Suositeltu korkeus on n., -,8 m riippuen pituudestasi. Hyllylevyjä apuna käyttäen saat välisivun oikealle paikalleen. Tämän jälkeen voit kiinnittää välisivun kulmaraudoilla seinään kiinni. Jatka samalla tavalla kunnes rungon kaikki pystysivut on kiinnitetty. 6.

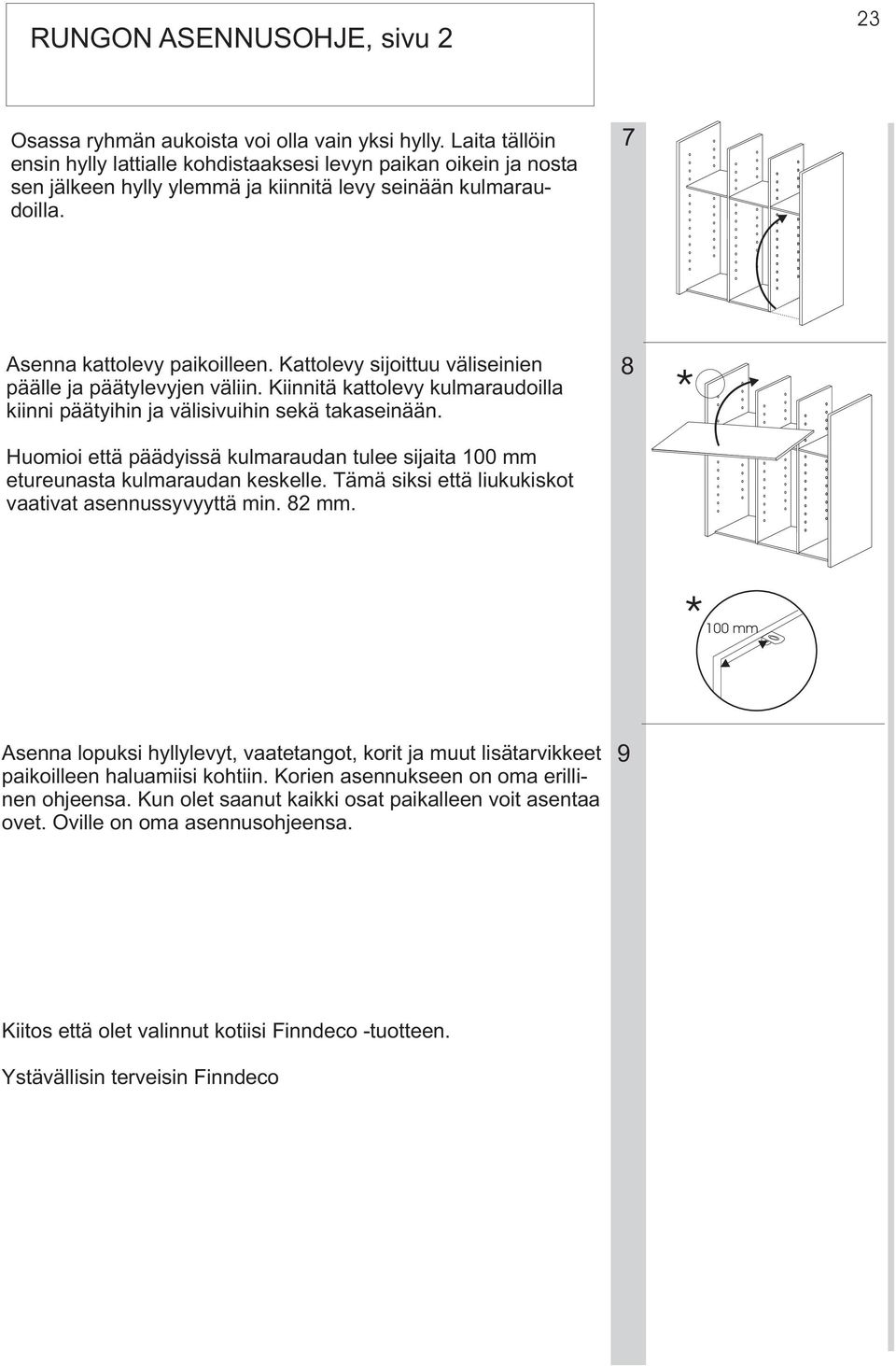

4 RUNGON ASENNUSOHJE, sivu Osassa ryhmän aukoista voi olla vain yksi hylly. Laita tällöin ensin hylly lattialle kohdistaaksesi levyn paikan oikein ja nosta sen jälkeen hylly ylemmä ja kiinnitä levy seinään kulmaraudoilla. 7 Asenna kattolevy paikoilleen. Kattolevy sijoittuu väliseinien päälle ja päätylevyjen väliin. Kiinnitä kattolevy kulmaraudoilla kiinni päätyihin ja välisivuihin sekä takaseinään. Huomioi että päädyissä kulmaraudan tulee sijaita 00 mm etureunasta kulmaraudan keskelle. Tämä siksi että liukukiskot vaativat asennussyvyyttä min. 8 mm. 8 * * 00 mm Asenna lopuksi hyllylevyt, vaatetangot, korit ja muut lisätarvikkeet paikoilleen haluamiisi kohtiin. Korien asennukseen on oma erillinen ohjeensa. Kun olet saanut kaikki osat paikalleen voit asentaa ovet. Oville on oma asennusohjeensa. 9 Kiitos että olet valinnut kotiisi Finndeco -tuotteen. Ystävällisin terveisin Finndeco

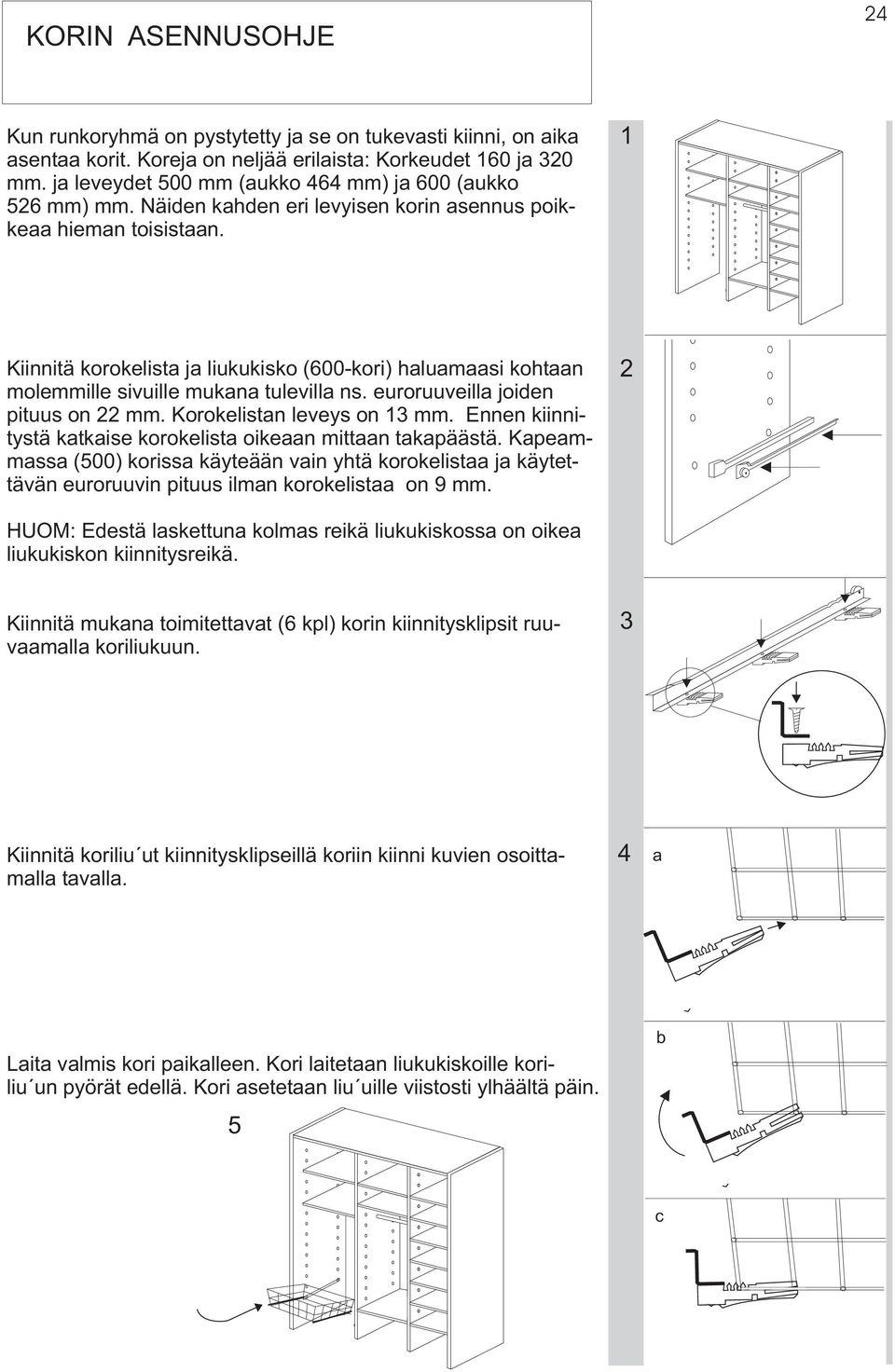

5 KORIN ASENNUSOHJE Kun runkoryhmä on pystytetty ja se on tukevasti kiinni, on aika asentaa korit. Koreja on neljää erilaista: Korkeudet 60 ja 0 mm. ja leveydet 00 mm (aukko 6 mm) ja 600 (aukko 6 mm) mm. Näiden kahden eri levyisen korin asennus poikkeaa hieman toisistaan. Kiinnitä korokelista ja liukukisko (600-kori) haluamaasi kohtaan molemmille sivuille mukana tulevilla ns. euroruuveilla joiden pituus on mm. Korokelistan leveys on mm. Ennen kiinnitystä katkaise korokelista oikeaan mittaan takapäästä. Kapeammassa (00) korissa käyteään vain yhtä korokelistaa ja käytettävän euroruuvin pituus ilman korokelistaa on 9 mm. HUOM: Edestä laskettuna kolmas reikä liukukiskossa on oikea liukukiskon kiinnitysreikä. Kiinnitä mukana toimitettavat (6 kpl) korin kiinnitysklipsit ruuvaamalla koriliukuun. Kiinnitä koriliu ut kiinnitysklipseillä koriin kiinni kuvien osoittamalla tavalla. a Laita valmis kori paikalleen. Kori laitetaan liukukiskoille koriliu un pyörät edellä. Kori asetetaan liu uille viistosti ylhäältä päin. b c

6
