1 Vtimustenmukisuusvkuutus Mercury Diesel -sisäperämoottori (VW) Tämä sisäperämoottori, Mercury Mrinen ohjeiden mukn sennettun, noudtt seurvien direktiivien vtimuksi täyttäen niihin liittyvät stndrdit muutoksineen: Huviveneiden propulsiomoottorit, jotk täyttävät direktiivin 94/25/EY j sen muutoksen 2003/44/EY vtimukset Moottorin vlmistjn nimi: Volkswgen Antriessysteme Osoite: HMA-E/1, PO 7962, Industriestrße Nord Kupunki: Slzgitter Postinumero: M: Sks Vltuutetun edustjn nimi: Brunswick Mrine in EMEA Inc. Osoite: Prc Industriel de Petit-Rechin Kupunki: Verviers Postinumero: 4800 M: Belgi Pkoksupäästöjen rvioinnist ilmoituksen sneen litoksen nimi: Interntionl Mrine Certifiction Institute (IMCI) Osoite: Rue Ae Cuypers 3 Kupunki: Bruxelles Postinumero: B-1040 M: Belgi Tunnusnumero: 0609 Melupäästöjen rvioinnist ilmoituksen sneen litoksen nimi: Interntionl Mrine Certifiction Institute (IMCI) Osoite: Rue Ae Cuypers 3 Kupunki: Bruxelles Postinumero: B-1040 M: Belgi Tunnusnumero: 0609 Pkoksupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: B+C B+D B+E B+F G H Melupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: A A G H Muut soveltuvt yhteisön direktiivit: Sähkömgneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvus moottoreist j perusvtimuksist Moottorityyppi Polttoinetyyppi Thtisuus Z ti perävetolite, joss on kiinteä pkojärjestelmä Diesel Nelithtinen Tämän vtimustenmukisuusvkuutuksen kttmien moottoreiden tunnistus Moottorin mllin ti moottorituoteryhmän nimi: Erityiset moottorin tunnusnumerot ti moottorituoteryhmän koodit TDI 2.5L 100/120 TDI 100-5/TDI SE EXVWM003 TDI 2.5L 140/150/165 TDI 150-5/TDI D/TDI EXVWM004 TDI 3.0L 225/230/265 TDI 225-6/TDI 230-6/TDI EXVWM007 TDI 4.2L 285/350 TDI 285-8/TDI EXVWM008 Perusvtimukset Stndrdit Muu normisikirj/menetelmä Tekninen tiedosto Liite 1.B Pkoksupäästöt B.1 Moottorin tunnus EY:n tyyppitrkstustodistuksen ti tyyppihyväksyntätodistuksen numero Määrittele trkemmin (* = pkollinen stndrdi) B.2 Pkoksupäästöjen vtimukset * * EN ISO :1996 B.3 Kestävyys B.4 Omistjn käsikirj ISO 8665:1995 Liite 1.C Melupäästöt C.1 Melupäästötsot * *EN ISO C.2 Omistjn käsikirj Omistjn käsikirj Tämä vtimustenmukisuusvkuutus on nnettu vlmistjn yksinomisell vstuull. Vkuutn moottorivlmistjn puolest, että edellä minitut moottorit täyttävät kikki soveltuvt tärkeät vtimukset määritellyllä tvll. Nimi/ sem: Mrk Schwero, pääjohtj, Mercury Mrine Säädösyhteyshenkilö: Regultions nd Product Sfety Deprtment Mercury Mrine W6250 W. Pioneer Rod Fond du Lc, WI USA Allekirjoitus j rvo: Julkisupäivämäärä j -pikk: Fond du Lc, Wisconsin, USA , Mercury Mrine TDI 3.0L Diesel -sisäperämoottorit *8M * 90-8M

2 Tunnisteet Kirj muistiin seurvt tiedot: Moottorin mlli j hevosvoimt Moottorin srjnumero Peräpeilisrjn srjnumero (sisäperämoottori) Välityssuhde Sisäperämoottorin srjnumero Vihteistomlli (sisämoottori) Välityssuhde Vihteiston srjnumero Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Srjnumerot kertovt vlmistjlle monist teknisistä yksityiskohdist, jotk koskevt Mercury Diesel -moottorisi. Kun ott yhteyttä Mercury Mrine -huoltoon, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun tämä ops on hyväksytty pinettvksi. Mercury Mrine, jok hrjoitt jtkuvn tuotekehityksen politiikk, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrityksiä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Mercury Mrine, Fond du Lc, Wisconsin, USA. Pinettu Yhdysvlloiss. 2012, Mercury Mrine Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, Alph, Axius, Brvo One, Brvo Two, Brvo Three, K-Plnes, MerCthode, OptiMx, Precision Pilot, Pro Mx, SeCore, Skyhook, SmrtCrft, Sport-Jet, Totl Commnd, Verdo, VesselView, Zero Effort, Zeus, #1 On The Wter, M j llot -logo, Mercury j llot -logo sekä SmrtCrft-logo ovt kikki Brunswick Corportionin rekisteröityjä tvrmerkkejä. Mercury Product Protection -logo on Brunswick Corportionin rekisteröity plvelumerkki. Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siinä on lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolehtimisen j kunnosspidon vull nutit runssti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö-, huolto j tkuuohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden Mercury Diesel -tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury Mrine Tkuuilmoitus Ostmsi tuotteeseen pätee rjoitettu tkuu, jonk Mercury Mrine on ntnut. Tkuuehdot esitetään tämän käsikirjn tkuut koskeviss luvuiss. Tkuuselitys sisältää kuvuksen siitä, mikä on tkuun kttm, mikä ei ole tkuun kttm, tkuusuojn kestojn, kuink prhiten sdn tkuusuoj, tärkeitä vstuuvputuslusekkeit j vhinkojen rjoituksi sekä muit tkuuseen liittyviä tietoj. Käy läpi nämä tärkeät tiedot. Mercury Mrinen tuotteet on suunniteltu j vlmistettu noudtten omi korken ldun vtimuksimme, soveltuvi ln normej j määräyksiä sekä tiettyjä päästömääräyksiä. Mercury Mrinell jokinen moottori käynnistetään j testtn ennen sen pkkmist kuljetust vrten tuotteen käyttövlmiuden vrmistmiseksi. Lisäksi tietyt Mercury Mrinen tuotteet testtn säännellyssä j vlvotuss ympäristössä käyttäen moottori jop 10 tunti, jott soveltuvien normien j määräysten noudttminen voidn todent j kirjt. Kikki uuten myydyt Mercury Mrinen tuotteet svt soveltuvn rjoitetun tkuusuojn riippumtt siitä, onko moottori osllistunut johonkin edellä kuviltuun testiohjelmn. Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, pyydä jälleenmyyjältä käynnistys- j käyttötoimenpiteiden hvintoesitystä. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroj, vroituksi, huomutuksi j ilmoituksi, yhdessä knsinvälisen vrsymolin knss,! kiinnitetään sentjn j käyttäjän huomio erityisohjeisiin niistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.

3 ! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän Käyttö-, huolto- j tkuuohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit.

4

5 SISÄLLYSLUETTELO Os 1 - Tkuu Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell Tkuukäytäntö dieselmllit...3 Milmnljuinen rjoitettu tkuu High Output huvivenekäyttöön... 3 Mitä tkuu ktt... 3 Tkuun kestoik... 3 Suurtehokäytön rvot... 3 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 3 Mitä Mercury Mrine tekee... 3 Miten tkuusuojn s... 3 Tkuun lkkutus... 3 Mitä tkuu ei kt... 3 Kevyessä kupllisess käytössä olevien tuotteiden milmnljuinen rjoitettu tkuu... 4 Tkuun kttmt tuotteet... 4 Tkuun kestoik... 4 Kevyen kupllisen käytön ohjervot... 4 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 5 Mitä Mercury Mrine tekee... 5 Miten tkuusuojn s... 5 Tkuun lkkutus... 5 Mitä tkuu ei kt... 5 Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön)... 6 Mitä tkuu ktt... 6 Tkuun kestoik... 6 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 6 Mitä Mercury tekee... 6 Miten tkuusuojn s... 6 Mitä tkuu ei kt... 6 Tkuun siirto... 7 Tkuukäytäntö Austrli j Uusi Seelnti... 7 MerCruiser rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö Tämän rjoitetun tkuun kestoik Tkuun siirto Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Os 2 - Moottoriisi tutustuminen Moottorin osluettelo ,0 litrn TDI:n etupuolen ost ,0 litrn TDI:n oiken puolen ost ,0 litrn TDI:n vsemmn puolen ost Ominisuudet j hllintlitteet ,0 litrn moottorin ominisuudet Nrullinen hätäktkisin Mittristo 3,0 litrn TDI...17 Vkiomittripneeli Tietopneeliss olevt moottorin vlvontominisuudet...18 Jäähdytysnesteen lämpötilmittri Jännitemittri Moottorin öljynpine Virtlukko Vlinninen mittripneeli Hätäktkisin Kukosäädin Kukosäädintoiminto Hydrulinen jokulmn säätö Yhden moottorin jokulm j ylöskippus Khden moottorin jokulm j ylöskippus Moottorin sähköjärjestelmän ylivirtsuojus Sulkkeet Elektronisen ohjusyksikön sulkkeen vihto Mittripneelin sulkkeen vihto Hydrulinen jokulmn säätö j MerCthode ylivirtussuojus Äänihälytin Äänihälyttimen testus Päästötiedot Pkoksupäästötodistus (vin Euroopss) Omistjn vstuu Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Hiilimonoksidiltistus...29 Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Veneen käytön perusteet Toimintjkson ohjervot Huvikäytön ohjervot Käyttötulukko sähköisellä ohjusjärjestelmällä (ECS) vrustetut mllit...31 Käynnistys, vihteenvihto j pysäytys Ennen moottorin käynnistystä Kylmän moottorin käynnistys Moottorin lämmitys Lämpimän moottorin käynnistys M fin ELOKUU 2012 Sivu i

6 Vihteen vihto Moottorin smmutus (pysäytys) Moottorin käynnistys sen smmuttu vihde kytkettynä Veneen perävunukuljetus Käyttö jäätymislämpötilss j kylmällä säällä Tyhjennystulpp j pilssipumppu Vedessä olevien ihmisten suojminen Veneillessä Veneen olless piklln Pikvene j suuritehoinen vene Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut Alkuviheen totutuskäyttö Perävetolitteen 10 tunnin totutusjojkso (uusill ti vihtovihteill) Moottorin totutusjo tunnin totutusjo Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Trkstus ensimmäisen kuden lopuss Os 4 - Tekniset tiedot Polttoinevtimukset Rudttomt metllit j polttoinejärjestelmä Tlvikäyttö j iodiesel Dieselpolttoine kylmällä säällä Pkksneste/Jäähdytysneste Moottoriöljy Moottorin yleiset tiedot Nesteiden ohjervot Moottori Brvo perävetolitteen nesteiden ohjervot Diesel Ohjustehostimen j jokulmn säätölitteen nesteet. 42 Hyväksytyt ohjustehostinnesteet Hyväksytyt ohjustehostinnesteet Hyväksytyt mlit Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu (sisäperämoottorit) Rutiinihuolto Jokisen päivän luksi Jokisen päivän päätteeksi...45 Viikoittin Jok toinen kuukusi Määräikishuolto Ensimmäisten 25 tunnin jälkeen (ei ylitetä 30 tunti) Vuosittin tunnin välein ti vuosittin (kumpi sttuu ensin) tunnin välein ti vuosittin (kumpi sttuu ensin) tunnin välein ti 5 vuoden välein (kumpi tulee ensin) tunnin välein ti 5 vuoden välein (kumpi tulee ensin) tunnin välein ti 5 vuoden välein (kumpi tulee ensin) Huoltoloki Moottoriöljy Trkstus Täyttö...48 Öljyn j suodttimen vihto Sisäperämoottorin vihteistoöljy Trkstus Täyttö...51 Vihto Ajokulmn säätölitteen hydrulineste Trkstus Täyttö...55 Vihto Ohjustehostimen neste Trkstus Täyttö...56 Vihto Moottorin jäähdytysneste Trkstus Täyttö...57 Vihto Ilmnsuodttimen puhdistus Irrotus Asennus...59 Veden erottv polttoineensuodtin Tyhjennys Vihto Täyttö...60 Polttoinejärjestelmä Rikstus Polttoinejärjestelmän täyttäminen...61 Polttoinejärjestelmän tlvisäilytys Merivesijärjestelmä Merivesipumpun siipipyörän trkstus Perävetolitteen vedenoton trkstus Merivesijärjestelmän huuhtelu j tyhjennys Merivedenoton trkistminen Merivesisiivilän (jos vrusteen) puhdistus Jäähdytysnesteen vihtminen suljettuun jäähdytysjärjestelmään Suljetun jäähdytysjärjestelmän tyhjennys Suljetun jäähdytysjärjestelmän täyttö Korroosiosuoj Yleistietoj Sivu ii 90-8M fin ELOKUU 2012

7 Moottorin korroosiosuojost Irrotus Puhdistus j trkstus Asennus Perävetolitteen korroosiosuojost Anodit j MerCthode järjestelmän sijinti Mdoituspiiri Brvo perävetolite MerCthode Moottorin mlus Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli Peräpeiliyksikkö Potkurikseli Moottorin yhdistin Vetokselin jtkeell vrustetut mllit...77 Perävetolite, plkeet j moottorin linjus Kireyksien ylläpito Kippirenkn U pultit Moottorin kiinnikkeet Potkurit...80 Brvo perävetolitteen potkurin irrotus...80 Brvo One mllit Brvo Two mllit Brvo Three mllit Brvo perävetolitteen potkurin sennus Brvo One mllit Brvo Two mllit Brvo Three Vetohihn...85 Vetohihnn vikojen tunnistus Akku Akkuj koskevt vrotoimet monimoottorisovelluksille Os 6 - Säilytys Kylmällä ilmll (pkkssäällä) tphtuv, kusittinen j pitkäikinen säilytys Moottorin vlmistelu kusi ti pitkäikiseen säilytykseen Kusittiset säilytysohjeet Pitkäikisen säilytyksen ohjeet Akun säilytys...91 Uudelleen käyttöönotto Os 7 - Vinetsintä Elektronisesti hllittvn polttoinejärjestelmän ongelmien määritys Vinetsintätulukot Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Liillinen moottorin lämpötil Riittämätön moottorin lämpötil Alhinen moottoriöljynpine Akku ei ltudu Kukosäätimen käyttö vike, tkeltelu, liillist välystä ti epätvllisi ääniä Ohjuspyörän kääntö vike ti nykivää Ajokulmn hydrulinen säätö ei toimi (sähkömoottori toimii mutt perävetolite ei liiku) Hydrulinen jokulmn säätö ei toimi (sähkökäyttöinen moottori ei toimi) Os 8 - Asiksplvelutiedot Omistjn huoltopu Pikllinen korjusplvelu...98 Huolto poiss koto Vrstettu moottori...98 Trvittvt toimet uppomisen jälkeen Huoltovrost Osi j lisävrusteit koskevt kyselyt...98 Ongelmien rtkisu Asikkn huolto oppt Englnninkieliset Muunkieliset Andre sprog Andere tlen...99 Muut kielet...99 Autres lngues Andere Sprchen Altre lingue Andre språk...99 Outros Idioms...99 Otros idioms Andre språk Allej glþssej Oppiden tilus Yhdysvllt j Knd Yhdysvltojen j Kndn ulkopuolell M fin ELOKUU 2012 Sivu iii

8 Sivu iv 90-8M fin ELOKUU 2012

9 Sisällysluettelo Os 1 - Tkuu Os 1 - Tkuu 1 Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell Tkuukäytäntö dieselmllit... 3 Milmnljuinen rjoitettu tkuu High Output huvivenekäyttöön... 3 Mitä tkuu ktt... 3 Tkuun kestoik... 3 Suurtehokäytön rvot... 3 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 3 Mitä Mercury Mrine tekee... 3 Miten tkuusuojn s... 3 Tkuun lkkutus... 3 Mitä tkuu ei kt... 3 Kevyessä kupllisess käytössä olevien tuotteiden milmnljuinen rjoitettu tkuu... 4 Tkuun kttmt tuotteet... 4 Tkuun kestoik... 4 Kevyen kupllisen käytön ohjervot... 4 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 5 Mitä Mercury Mrine tekee... 5 Miten tkuusuojn s... 5 Tkuun lkkutus... 5 Mitä tkuu ei kt... 5 Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön)... 6 Mitä tkuu ktt... 6 Tkuun kestoik... 6 Ehdot, jotk on täytettävä tkuusuojn smiseksi... 6 Mitä Mercury tekee... 6 Miten tkuusuojn s... 6 Mitä tkuu ei kt... 6 Tkuun siirto... 7 Tkuukäytäntö Austrli j Uusi Seelnti... 7 MerCruiser rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö Tämän rjoitetun tkuun kestoik Tkuun siirto Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö M fin ELOKUU 2012 Sivu 1

10 Os 1 - Tkuu Tkuutiedot Tkuurekisteröinti USA j Knd 1. Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. 2. Tkuusuoj on voimss vst, kun tuote on rekisteröity Mercury Mrinell. 3. Voit tehdä osoitteenmuutoksen milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. Tkuurekisteröinti - USA:n j Kndn ulkopuolell 1. On tärkeää, että myyntiliike täyttää tkuurekisteröintikortin kokonn j lähettää sen mhntuojlle ti Mrine Power huoltokeskukseen, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. 2. Tkuurekisteröintikortti yksilöi nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivän, käyttötyypin j myyvän mhntuojn j jälleenmyyjän koodinumeron, nimen j osoitteen. Mhntuoj ti jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. 3. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, täytyy nt sinulle välittömästi mhntuojn/ jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin, j sinun pitää säilyttää se mhdollist tulev käyttöä vrten. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemusten vlmisteluun. 4. Eräissä miss Mrine Power Service Center lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun olet snut mhntuojlt ti jälleenmyyjältä tkuurekisteröintikortin tehdskppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt ti jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt ti jälleenmyyjältä, koskeeko tämä muovikortti sinu. 5. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn on kohdss Knsinvälinen tkuu. Ktso sisällysluettelost. TÄRKEÄÄ: Eräiden miden lki vtii, että tehds j jälleenmyyjä pitävät yllä rekisteröintilistoj. Me hlumme, että KAIKKI tuotteet rekisteröidään tehtll siltä vrlt, että meidän täytyy ott omistjiin yhteyttä. Vrmist, että Mercury Mrine - mhntuoj ti vltuutettu Mercury Mrine -jälleenmyyjä täyttää tkuurekisteröintikortin välittömästi j lähettää tehtn kppleen lueesi Mrine Powerin knsinväliseen huoltokeskukseen. Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W 6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Sivu M fin ELOKUU 2012

11 Tkuukäytäntö dieselmllit Milmnljuinen rjoitettu tkuu High Output -huvivenekäyttöön Mitä tkuu ktt Os 1 - Tkuu Mercury Mrine tk, ettei missään sen uudess moottoriss (tuote) ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kestoik Tkuuik lk tuotteen ensimmäisestä myyntipäivästä huvivenekäyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Tämä rjoitettu tkuu nt tkuusuojn khden (2) vuoden ti 1000 tunnin jksi riippuen siitä, kumpi tulee ensin. Tuotteen kupllinen käyttö mitätöi tkuun. Kuplliseen käyttöön kuuluu mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää kuemmksi. Vp-jn käytössä olevn tuotteen jäljellä olev tkuuik voidn siirtää sikklt toiselle, kun tuote rekisteröidään sinmukisesti uudelleen. Suurtehokäytön rvot A Suurtehokäytön rvot koskevt vihtelevi kuormitussovelluksi, joiss täysteho rjoittuu yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käytön (ne 7 tunti 8 tunnist, joiden ikn moottori ei käytetä täydellä teholl) on tphduttv enintään risteilynopeudell. Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min): Moottorin ohjekierrosnopeus täydellä teholl (1/min) Risteilynopeus Vähenemä moottorin ohjekierrosnopeudest (1/min) /min 400 1/min Nämä nimellisrvot on trkoitettu (ei-kupllisiin) vp-jn sovelluksiin, joiss lust käytetään enintään 500 tunti vuodess. Ehdot, jotk on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt myyjäliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt virkistyskäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos virkistyskäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti uudelleen) voi mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Käyttö-, huolto- j tkuuohjekirjss selostettu rutiinihuolto on suoritettv jlln tkuuktteen smiseksi. Mercury Mrine vr itselleen oikeuden sett ehdon, että kikki tkuukte on riippuvinen siitä onko sinmukinen huolto todistettvsti suoritettu. Mitä Mercury Mrine tekee Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Tkuuvteet tulee tehdä Mercury Mrinen vltuutetun korjusliikkeen kutt. Asikkn pitää järjestää Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun lkkutus Tkuusuoj stetn lkkutt käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupss Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Epätrkt tkuurekisteröintitiedot Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö 90-8M fin ELOKUU 2012 Sivu 3

12 Os 1 - Tkuu Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuoppn toimint- j käyttöjkso-osn suosituksi Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö sellisten polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (ktso käyttö-, huolto- j tkuuops) Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Veneen käyttäminen moottori ylitrimmttun Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Kevyessä kupllisess käytössä olevien tuotteiden milmnljuinen rjoitettu tkuu Tkuun kttmt tuotteet Mercury Mrine tk, ettei missään sen uudess moottoriss (tuote) ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kestoik Tkuuik lk tuotteen ensimmäisestä myyntipäivästä kevyeen kuplliseen käyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Tämä rjoitettu tkuu nt tkuusuojn yhden (1) vuoden ti 500 tunnin jksi riippuen siitä, kumpi tulee ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Jäljellä olev tkuuik ei voi siirtää muille. Kevyen kupllisen käytön ohjervot Kevyt kupllinen käyttö koskevt vihtelevi kuormitussovelluksi, joiss täysteho rjoittuu yhteen (1) tuntiin jokisest khdeksst (8) käyttötunnist. Vähennetyllä teholl käytön (ne 7 tunti 8 tunnist, joiden ikn moottori ei käytetä täydellä teholl) on tphduttv enintään risteilynopeudell. Risteilynopeus riippuu moottorin suurimmst ohjekierrosnopeudest (1/min): Moottorin ohjekierrosnopeus täydellä teholl (1/min) Risteilynopeus Vähenemä moottorin ohjekierrosnopeudest (1/min) /min 400 1/min Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Mikäli tuotteen käyttö ylittää kevyttä kupllist käyttöä koskevt määritykset, tkuu mitätöityy. Sivu M fin ELOKUU 2012

13 Ehdot, jotk on täytettävä tkuusuojn smiseksi Os 1 - Tkuu Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt myyjäliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss selostettu rutiinihuolto on suoritettv jlln tkuuktteen smiseksi. Mercury Mrine vr itselleen oikeuden sett ehdon, että kikki tkuukte on riippuvinen siitä onko sinmukinen huolto todistettvsti suoritettu. Mitä Mercury Mrine tekee Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Tkuuvteet tulee tehdä Mercury Mrinen vltuutetun korjusliikkeen kutt. Asikkn pitää järjestää Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun lkkutus Tkuusuoj stetn lkkutt käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupss Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Epätrkt tkuurekisteröintitiedot Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuoppn toimint- j käyttöjkso-osn suosituksi Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö sellisten polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (ktso käyttö-, huolto- j tkuuops) Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Veneen käyttäminen moottori ylitrimmttun Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. 90-8M fin ELOKUU 2012 Sivu 5

14 Os 1 - Tkuu VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Kolmen (3) vuoden rjoitettu tkuu korroosiot vstn dieselmllit (vin huvivenekäyttöön) Mitä tkuu ktt Mercury Mrine tk, ettei yksikään sen uusi huvikäyttöön trkoitettu moottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn: Tkuun kestoik Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäisen kerrn myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön, sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle (ei-kupllisess käytössä), kun tuote rekisteröidään sinmukisesti uudelleen. Tkuusuoj stetn lkkutt käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok on snut tuotteen vkuutusvteen seuruksen. Ehdot, jotk on täytettävä tkuusuojn smiseksi Tkuusuoj on stviss inostn vähittäismyyntisikkille, jotk ostvt Mercury Mrinen vltuuttmlt myyntiliikkeeltä tuotteen jälleenmyyjältä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huolto- j tkuuohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (rjoituksett mukn lukien suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää itsellään oikeuden vti, että tkuusuojn sminen riippuu sinmukisen huollon todistettvst suorittmisest. Mitä Mercury tekee Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, vlintmme mukn, korjt villiset ost, viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury pidättää itsellään oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden, ohjusjärjestelmien korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Sivu M fin ELOKUU 2012

15 Tkuun siirto Os 1 - Tkuu Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Voit siirtää tkuun seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuukäytäntö Austrli j Uusi-Seelnti MerCruiser rjoitettu tkuu Austrli j Uutt-Seelnti koskev käytäntö Tämän rjoitetun tkuun myöntäjä on Mrine Power Interntionl Pty Ltd ACN osoitteest Bessemer Drive, Dndenong South, Victori 3175, Austrli (puhelin (61) (3) ) sähköposti: Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kuluttjlle myöntämät edut nnetn muiden kuluttjlin myöntämien oikeuksien j korvuskeinojen lisäksi suhteess tuotteisiin ti plveluihin, joit tkuu koskee. Tuotteemme sisältävät tkuit, joit ei void sulke pois Austrlin kuluttjlin puitteiss. Sinull on oikeus sd korvv tuote ti hyvitys merkittävästä vist sekä korvus muist kohtuullisesti ennkoitvist menetyksistä ti vhingoist. Sinull on myös oikeus sd tuotteet korjtuiksi ti vihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän ltuisi ti vik ei täytä merkittävän vin määritystä. Tämän rjoitetun tkuun kestoik Voit vti tämän rjoitetun tkuun list korvust vin virheille, jotk ilmenevät sinmukisen tkuujkson ikn (ktso seurv). Meidän on myös stv korvushkemuksesi ennen tkuujn päättymistä. MerCruiserin ensiinikäyttöiset sisäperä- j sisämoottorit Khden vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen MerCruiser SeCore Kolmen vuoden tuotetkuu Neljän vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen MerCruiser Tow Sport -moottorit Kolmen vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle huvivenekäyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen ei pidennä tämän rjoitetun tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist. Trkist omn mllisi perustkuuik. 90-8M fin ELOKUU 2012 Sivu 7

16 Os 1 - Tkuu Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle kuplliseen käyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuun siirto Jäljellä olev tkuuik voidn siirtää seurvlle huvikäyttöön ostvlle sikklle rekisteröimällä tuote sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Tämän rjoitetun tkuun mukinen tkuuik päättyy seurvsti hnkitun, käytetyn tuotteen oslt: Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Hnkint romuliikkeestä Hltuunotto vähittäissikklt Hnkint huutokupst Tämän rjoitetun tkuun mukisen tkuusuojn svt vin vähittäismyyntisikkt, jotk ostvt tuotteen Mercury Mrinen myyntimss vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuusuojn smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. Mercury Mrinen yksinominen j ino velvoite tämän rjoitetun tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine - myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on stvn osoitteest Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus yllä minittuun osoitteeseen. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tämä rjoitettu tkuu ei korv ostjlle sin liittyviä kuljetuskuluj ti mtkik. Jos suoritettu huolto ei ole tämän rjoitetun tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttj ei ole velvollinen mksmn silloin, kun huolto suoritetn hyväksyttävän ltutkuun virheen korjmiseksi j kyseinen tkuu on Mercury Mrine sitov Austrlin kuluttjlin mukn. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tämän rjoitetun tkuun mukisen tkuusuojn smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Tämä rjoitettu tkuu ei kt seurvi: Veneen käyttäminen moottori ylitrimmttun Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell. Ktso Käyttö-, huolto- j tkuuohjekirj. Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi. Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Sivu M fin ELOKUU 2012

17 Os 1 - Tkuu Käyttö tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden knss. Ktso Käyttö-, huolto- j tkuuohjekirj. Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, silloinkin, kun käyttäjänä on edellinen omistj, mitätöi tkuun. Tämä rjoitettu tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Tämä rjoitettu tkuu ei myöskään kt veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyviä kuluj. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Tämä rjoitettu tkuu ei kt mitään kuluj, jotk tkuun vtiminen stt iheutt sikklle. LUKUUNOTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOITA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. Tkuun siirto Austrli j Uutt-Seelnti koskev käytäntö Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä rungon tunnistenumeron (HIN) Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Austrliss j Uudess-Seelnniss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment Brunswick Asi Pcific Group Privte Bg 1420 Dndenong South, Victori 3164 Austrli Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Osoitteenmuutos on mhdollist tehdä milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä rungon tunnistenumero (HIN). 90-8M fin ELOKUU 2012 Sivu 9

18 Os 1 - Tkuu Huomutuksi: Sivu M fin ELOKUU 2012

19 Os 2 - Moottoriisi tutustuminen Os 2 - Moottoriisi tutustuminen Sisällysluettelo Moottorin osluettelo ,0 litrn TDI:n etupuolen ost ,0 litrn TDI:n oiken puolen ost ,0 litrn TDI:n vsemmn puolen ost Ominisuudet j hllintlitteet ,0 litrn moottorin ominisuudet Nrullinen hätäktkisin Mittristo 3,0 litrn TDI...17 Vkiomittripneeli Tietopneeliss olevt moottorin vlvontominisuudet Jäähdytysnesteen lämpötilmittri Jännitemittri Moottorin öljynpine Virtlukko Vlinninen mittripneeli Hätäktkisin Kukosäädin Kukosäädintoiminto Hydrulinen jokulmn säätö Yhden moottorin jokulm j ylöskippus Khden moottorin jokulm j ylöskippus Moottorin sähköjärjestelmän ylivirtsuojus Sulkkeet Elektronisen ohjusyksikön sulkkeen vihto Mittripneelin sulkkeen vihto Hydrulinen jokulmn säätö j MerCthode ylivirtussuojus Äänihälytin Äänihälyttimen testus Päästötiedot Pkoksupäästötodistus (vin Euroopss) Omistjn vstuu M fin ELOKUU 2012 Sivu 11

20 Os 2 - Moottoriisi tutustuminen Moottorin osluettelo 3,0 litrn TDI:n etupuolen ost c n m d l k j i h g f e Moottoriöljyn mitttikku - Moottorin jäähdytysnesteen pisuntsäiliö c - Ohjustehostimen öljysäiliö d - Ahtoilmn jäähdytin (välijäähdytin) e - Suoj-nodi f - Merivedenottoletkun liitäntä g - Merivesipumppu h - Lämmönvihdin i - Moottoriöljyn tyhjennysletku j - Öljynpoistopumppu k - Polttoineensuodtin j vesinturi l - Lturi m - Mnulinen rikstinpllo n - Sähkökeskus Sivu M fin ELOKUU 2012

21 Os 2 - Moottoriisi tutustuminen 3,0 litrn TDI:n oiken puolen ost i h c d e g f Öljynpoistopumpun pinike - Sähkökeskuksen kotelo j vihdelevyn knntin c - Mnulinen rikstinpllo d - Polttoineen syöttöliitäntä e - Polttoineensuodtin j vesinturi f - Moottorin öljypohj g - Käynnistysmoottori h - Ilmnsuodtin i - Turohdin 90-8M fin ELOKUU 2012 Sivu 13

22 Os 2 - Moottoriisi tutustuminen 3,0 litrn TDI:n vsemmn puolen ost j c i h g f e d Moottorikopp - Pkoputki c - Kippirunko d - Ohjustehostimen liitäntä e - Ohjustehostin/vihteistoöljynjäähdytin f - Moottorin nopeusnturi g - Vihteiston vpkytkimen liitäntä h - Lisävrusteliitäntä i - Ohjustehostimen pumppu j - Ksusennon nturi Sivu M fin ELOKUU 2012

23 Ominisuudet j hllintlitteet 3,0 litrn moottorin ominisuudet Os 2 - Moottoriisi tutustuminen Mercury Diesel 3,0 litrn 6-sylinterisessä moottoriss on seurvt ominisuudet: Nelithtinen dieselmoottori Yhteispinesuorruiskutus 6 sylinteriä (90 :n kulm) 3,0 litrn iskutilvuus (183,1 cid) Neljälle lkerille sennettu kmpikseli 4 venttiiliä sylinteriä kohden Hydrulisesti säädettävät kuppinostimet Moottorin voitelu on pkkokiertovoitelu hmmsrtsöljypumpull j päävirtuksess olevll vihdettvll öljynsuodttimell Kuiv ilmsuodtin Turohdettu mlli, joss vihtuv turiinigeometri Kksi erillistä jäähdytyspiiriä Merivesijäähdytteinen piiri kulkee öljynjäähdyttimen, päälämmönvihtimen j pkosrjn kutt Suljettu jäähdytysjärjestelmä joht jäähdytysnestettä suljettun pinejärjestelmänä moottorilohkon, öljynjäähdyttimen, pkoksun kerääjän j, käyttölämpötiln svuttmisen jälkeen, päälämmönvihtimen kutt Ktso lisätietoj kohdst Tekniset tiedot. Nrullinen hätäktkisin Hätäktkisimen tehtävänä on smmutt moottori, kun kuljettj poistuu jjn piklt (esim. piskutuu vhingoss pois kuljettjn piklt). c RUN OFF - Hätäktkisin - Nru c - Käyttäjäkiinnikkeet Vhingoss piskutuminen, kuten putominen yli lidn, tphtuu todennäköisimmin: mtllitisiss urheiluveneissä klstusveneissä suuritehoisiss veneissä Vhingoss piskutumisi voi sttu myös: huonojen jotpojen vuoksi jos istutn istuimell ti veneen lidll plnusnopeuksill 90-8M fin ELOKUU 2012 Sivu 15

24 Os 2 - Moottoriisi tutustuminen jos seistään plnusnopeuksill jos jetn plnusnopeuksill mtlss ti esteikköisessä vedessä jos päästetään irti ohjuspyörästä sen vetäessä jompnkumpn suuntn jos käytetään lkoholi ti huumeit jos tehdään käännöksiä suurell veneen nopeudell Nrun pituus on yleensä cm (4 5 ft) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee loppuun ympyräkäännöstä. Vene voi vpll kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen olless moottorin työntämänä. Muille veneessä oleville knntt ehdottomsti opett sinmukiset käynnistys- j jomenettelyt, jos he joutuvt hätätpuksess käyttämään moottori (esim. jos kuljettj piskutuu vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt piskutu eteenpäin, eteenpäinliikkeen odottmttomsti pysähtyessä, mikä on erityisen huolestuttv veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuriti ohjuskomponenttien runtelemiksi. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä hätäktkisimen vhingoss ti thttomsti ktivoitumisest johtuv vuhdin hidstumisen iheuttm vkv vmm ti kuolem. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Sivu M fin ELOKUU 2012

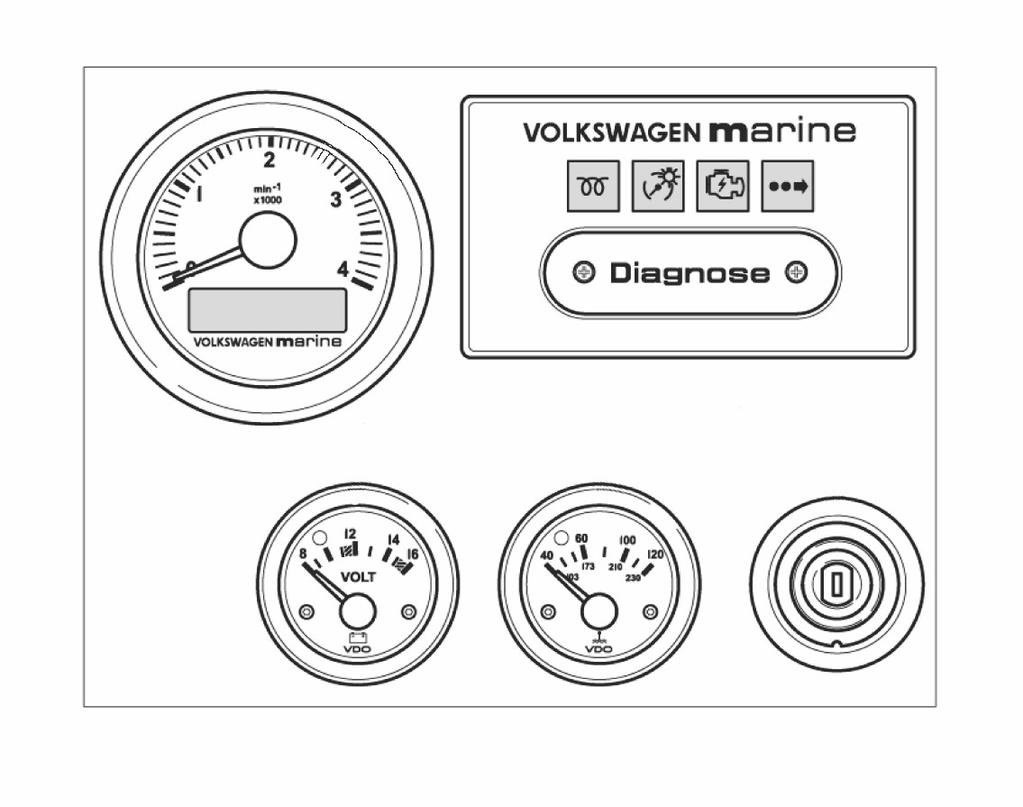

25 Os 2 - Moottoriisi tutustuminen Mittristo 3,0 litrn TDI Vkiomittripneeli Seurv on vkiomittristopketti. Omistjn/käyttäjän tulee tunte kikki veneessä olevt mittrit j niiden toiminnot. Kosk erilisi mittreit j niiden vlmistji on pljon, pyydä veneen myyntiliikettä selittämään sinulle veneesi mittrit j normlilukemt. c d e f g h l k j i Viite Mittri Toiminto Mittripneeli Vkiomittristoll vrustettu moottori Kierroslukumittri Osoitt moottorin käyttökierrokset minuutiss c Tietopneeli Ant moottorin käyttöjärjestelmätietoj d Moottorin ohjusyksikön vroitusvlo Osoitt, että on ilmennyt vik, jok tllennetn ohjusyksikön muistiin e Mittriston vlistuspinike Mittriston vlojen kirkkutt voidn säätää pinikett pinmll f Äänihälytyksen kuittuspinike Poist äänihälytyksen käytöstä vin ilmenemisen jälkeen g Kierroslukumittrin näyttöpinike Siirtyy kierroslukumittrin ikkunss näkyvien sivujen läpi jok kert, kun pinikett pinetn h Vinmääritysportti Ant liitännän moottorivikojen tietokoneellist vinmääritystä vrten i Virtlukko Käytetään yhdessä virt-vimen knss moottorin käynnistämiseen j Lämpötilmittri Jäähdytysnesteen lämpötilmittri osoitt moottorin jäähdytysnesteen lämpötiln celsius- j fhrenheitstein moottorin käydessä. Mittriss on myös vroitusvlo, jok syttyy, jos jäähdytysnesteen lämpötil on liin korke. k Jännitemittri Osoitt kun jännitteen l Kierroslukumittrin näyttöikkun Näyttää moottorin käyttöjärjestelmissä kulloinkin ilmenevät vit 90-8M fin ELOKUU 2012 Sivu 17

26 Os 2 - Moottoriisi tutustuminen Tietopneeliss olevt moottorin vlvontominisuudet c d e f g Viite Merkkivlo Toiminto Tietopneeli Käytetään yhdessä kierroslukumittrin knss moottorin käyttötilojen näyttämiseen Ohjuksen merkkivlo Osoitt moottorin vin, jos lmppu syttyy moottorin käydessä. Lmppu pl, kun virtlukko on käyntisennoss eikä moottori käy. Kun moottori käynnistyy, vlon pitäisi smmu. Jos vlo ei smmu ti jos se syttyy ti vilkkuu moottorin käydessä, kierroslukumittrin näyttöikkunss näkyy huoltoilmoitus. Ilmoitus osoitt, että elektronisess moottorinhllinnss on ilmennyt järjestelmävik. Viktyypistä riippuen moottorin nopeus stt vähentyä utomttisesti. c Mittriston vlistuspinike Mittriston vlojen kirkkutt voidn säätää pinikett pinmll d Kuittuspinike Vikilmoituksen äänihälytys voidn kuitt tällä pinikkeell e Kierroslukumittrin näyttöpinike Siirtyy kierroslukumittrin ikkunss näkyvien sivujen läpi jok kert, kun pinikett pinetn f Virtlukko Käytetään yhdessä virt-vimen knss moottorin käynnistämiseen g Vinmääritysportti Ant liitännän moottorivikojen tietokoneellist vinmääritystä vrten Jäähdytysnesteen lämpötilmittri Jäähdytysnesteen lämpötilmittri osoitt moottorin jäähdytysnesteen lämpötiln celsius- j fhrenheitstein moottorin käydessä. Mittriss on myös vroitusvlo, jok syttyy, jos jäähdytysnesteen lämpötil on liin korke. Jos jäähdytysnesteen lämpötil on liin korke, se iheutt äänihälytyksen, jok voidn kytkeä pois pinmll tietopneelin kuittuspinikett. - Jäähdytysnesteen lämpötilmittri - Vroitusvlo! VAARA Moottorikomponentit j -nesteet ovt kuumi j voivt iheutt vkvn vmmn ti kuolemn. Ann moottorin jäähtyä, ennen kuin poistt siitä komponenttej ti vt nesteletkuj. Jos jäähdytysnesteen lämpötilvik ei selvitetä, äänihälytys kuuluu uudelleen lyhyen jnjkson jälkeen. Jos äänihälytys kuuluu uudelleen, smmut moottori välittömästi j trkist seurvt: Merivedensuodtin on tukoss Merivesiventtiili on uki Jäähdytysnestettä on riittävästi. Trkist, onko jäähdytysjärjestelmässä vuotoj. Merivesipumpun uritettu kiilhihn toimii Merivesipumpun siipipyörä toimii. Ktso lisätietoj kohdst Merivesipumpun siipipyörän trkstus. Sivu M fin ELOKUU 2012

27 Jännitemittri Os 2 - Moottoriisi tutustuminen Jännitemittri osoitt veneeseen tulevn sähkön jännitteen. Normlijännite on voltti. Jos mittrin näyttämä jännite lskee lle 12 voltin moottorin käydessä, kku- j lturijärjestelmä on nnettv Mercury Dieselin vltuutetun huoltoliikkeen trkistettvksi. Käynnistettäessä näkyvä jännite voi lske lle 8 voltin. Jännitemittriss on myös vroitusvlo, jok syttyy, kun virtlukko vtn. Vlon on smmuttv moottorin käynnistyttyä. - Jännitemittri - Vroitusvlo Jos vroitusvlo syttyy moottorin käydessä, trkist seurvt: Smmut moottori välittömästi j trkist lturin uritetun kiilhihnn kunto Jos kiilhihn on hyvässä kunnoss, trkist, onko lturiss löysiä liitäntöjä Jos kikki liitännät näyttävät olevn kunnoss, ot yhteys vltuutettuun MerCruiserin huoltokeskukseen, kosk ongelm on todennäköisesti lturiss ti lturin säätimessä TÄRKEÄÄ: Älä käytä moottori kun olless irrlln, ettei lturi vhingoitu. Älä käytä moottori lturin uritetun hihnn olless irrlln, ettei etutärinänvimennin vurioidu. Moottorin öljynpine Moottorinohjusyksikkö vlvoo moottorin öljynpinett. Jos öljynpinejärjestelmässä ilmenee vik, kierroslukumittrin näyttöikkunss näkyy öljynpineen vroituskuvke. c - Kierroslukumittri - Näyttöikkun c - Öljynpineen vroituskuvke Jos moottorin öljynpineen vroituskuvke syttyy ti vilkkuu käytön ikn, toimi seurvsti: Smmut moottori välittömästi Trkist moottorin öljytso Jos öljynvroituskuvke syttyy, smll kuuluu myös äänihälytys. Äänihälytys voidn kytkeä pois kuittuspinikkeell. Jos vik ei korjt, äänihälytys kuuluu uudelleen lyhyen jnjkson jälkeen. TÄRKEÄÄ: Öljynpineen vroituskuvke ei ole öljytson näyttö. Moottorin öljytso on trkistettv säännöllisesti sekä in ennen moottorin käynnistämistä. Virtlukko Virtlukko käytetään yhdessä virt-vimen knss moottorin käynnistämiseen. Virtlukoss on kolme eri sento OFF (POIS) -sennoss kikki sähköpiirit ovt pois päältä eikä moottori voi käynnistää. Moottori pysähtyy, kun virtvin käännetään sentoon OFF. ON (päällä)- käyntisennoss kikki sähköpiirit, merkkivlot, utomttinen esilämmitys (jos vrusteen) j mittrit toimivt. START (käynnistys) -sennoss moottori voidn käynnistää 90-8M fin ELOKUU 2012 Sivu 19

28 Os 2 - Moottoriisi tutustuminen HUOMAUTUS: Avin voidn poist virtlukost vin, kun se on OFF (POIS) -sennoss. c d - Virtlukko - OFF-sento c - ON- ti käyntisento d - START (käynnistys) -sento Vlinninen mittripneeli c d e f h g i j k Viite Ominisuus Toiminto Mittripneeli Vihtoehto yksittäisille mittreille Kierroslukumittri Osoitt moottorin käyttökierrokset minuutiss c Jäähdytysnesteen lämpötiln vroitusvlo Osoitt, että moottorin jäähdytysnesteen lämpötil on liin korke d Moottorin ohjusyksikön vroitusvlo Osoitt, että on ilmennyt vik, jok tllennetn ohjusyksikön muistiin e Lturin vroitusvlo Osoitt, ettei lturi lt kku f Moottorin öljynpineen vroitusvlo Osoitt, että öljynpine on lskenut turvllisen tson lpuolelle moottorin käyttökierroksiin nähden g Äänihälytyksen kuittuspinike Poist äänihälytyksen käytöstä vin ilmenemisen jälkeen h Kierroslukumittrin näyttöpinike Siirtyy kierroslukumittrin ikkunss näkyvien sivujen läpi jok kert, kun pinikett pinetn i Kierroslukumittrin näyttöruutu Näyttää moottorin käyttöjärjestelmissä tällä hetkellä ilmenevät vit j Virtlukko Käännettävä ON-sentoon moottorin käynnistämiseksi START-pinikkeell. Smmutt moottorin, kun virt-vin käännetään OFF-sentoon. k Strt (käynnistys) -pinike Käynnistää moottorin, kun virtlukko on ON-sennoss Sivu M fin ELOKUU 2012

29 Hätäktkisin Os 2 - Moottoriisi tutustuminen Hätäktkisin sijitsee keskisähköyksikön oikell puolell. Kytkimen pinminen hätätilnteess smmutt moottorin. Moottori ei void käynnistää uudelleen, ennen kuin hätäktkisin vputetn OFF-sennost. Hätäktkisin voidn vputt kiertämällä sitä ktkisimen päällä olevn nuolen suuntn. - Sähkökeskus - Hätäktkisin Kukosäädin Kukosäädintoiminto Ksun j vihteen toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin työntämistä moottorin kierrosluvun lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää moottorin kierrosluku jtkmll tksepäin vetämistä. Kukosäätimen khvn on oltv vp-sennoss moottorin käynnistämiseksi. c d Vp - Lisää moottorin kierrosluku c - Eteenpäin-vihde d - Peruutus-vihde Hydrulinen jokulmn säätö Hydrulinen jokulmn säätö nt käyttäjän säätää sisäperämoottorin kulm jon ikn, jott veneelle sdn ihnteellinen kulm eri kuormitus- j vesiolosuhteiss. Ylöskippustoiminto sllii myös käyttäjän nost perävetolitett perävunukuljetust, rntutumist, vesille lsku sekä hidsnopeuksist (moottorin käydessä lle /min) mtlikkojo vrten.! VAARA Liillinen trimmus voi suurill nopeuksill iheutt vkvn vmmn ti kuolemn, j yksimäntäisissä jokulmn säätöjärjestelmissä ei ole ulostrimmust rjoittv litett eikä trimmimittri. Ole vrovinen yksimäntäisellä jokulmn säätöjärjestelmällä trimmtesssi. Älä trimm yksikön tukilppuj kuemms veneen olless mtkll ti moottorin kierrosnopeuden olless yli /min. 90-8M fin ELOKUU 2012 Sivu 21

30 Os 2 - Moottoriisi tutustuminen Prhn suorituskyvyn smiseksi trimm perävetolite siten, että veneen pohj on 3-5 steen kulmss veteen. 3-5 mc79528 Perävetolitteen trimmus ylös/ulos voi: Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Aiheutt veneen hitmp kiihtymistä j plnuksest poistumist. Liiksi trimmttun iheutt veneen hyppimistä ti kuplimist potkurin ympärillä. Aiheutt moottorin ylikuumenemisen, jos se on trimmttun ylös/ulos niin pitkälle, että jokin jäähdytysveden ottoukoist joutuu vesirjn yläpuolelle. mc78529 Perävetolitteen trimmus ls/sisään voi: Autt venettä kiihtymään j siirtymään plnukseen nopemmin. Prnt yleensä jo-ominisuuksi llokoss. Useimmiten vähentää veneen nopeutt. Jos kulm on liillinen, eräiden veneiden keul tulee lske sen verrn, että se lk kyntää vettä veneen plntess. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. mc79530 Yhden moottorin jokulm j ylöskippus Yhden moottorin sovelluksiss on pinike, jot voidn pin perävetolitteen trimmmiseksi ylös/ulos ti ls/sisään. Perävetolite nostetn perävunukuljetust, rntn jo, vesille lsku sekä hidst (lle /min) j mtlss vedessä jo vrten pinmll trimmikytkintä perävetolitteen nostmiseksi täyteen ylös/ulos-sentoon. Joisskin säätimissä on myös triler-pinike, jok kllist perävetolitteen vin perävunukuljetukseen sopivn sentoon. Khden moottorin jokulm j ylöskippus HUOMAUTUS Jos käytät ulkoisi yhdystnkoj, vetolitteiden nostminen j lskeminen erikseen voi vurioitt vetolite- j ohjusjärjestelmiä. Jos käytät ulkoist yhdystnko, nost j lske kikki vetolitteet yhtenä yksikkönä. Kksoismoottorisovelluksiss voi oll yksi kiinteä pinike molempien perävetolitteiden käyttämiseksi smnikisesti ti niissä voi oll erilliset pinikkeet kumpkin perävetoliteyksikköä vrten. Joisskin säätimissä on myös kippipinike, jok kllist perävetolitteet vin perävunukuljetukseen sopivn sentoon. Sivu M fin ELOKUU 2012

31 Os 2 - Moottoriisi tutustuminen Moottorin sähköjärjestelmän ylivirtsuojus Sulkkeet Yksittäisiä piirejä suojtn sulkkeill. Jos tphtuu sähköinen ylikuormitus, sulke pl. Etsi j korj sähköisen ylikuormituksen syy ennen sulkkeen vihto.! VAROITUS Jos johtoj ei suojt sinmukisell sulkkeell, seuruksen voi oll johtojen vioittuminen ti tuliplo. Suosittelemme lisävrusteiden sentmiseen Mercuryn lisävrustesrj. Käytä in oike sulkett johtojen suojmiseen. Sulkkeet sijitsevt elektronisen ohjusyksikön knnen j mittripneelin knnen tkn. Elektronisen ohjusyksikön sulkkeen vihto 1. Käännä virtkytkin OFF-sentoon (pois). 2. Pin elektronisen ohjusyksikön hätäktkisin ls. - Elektroninen ohjusyksikkö - Hätäktkisin Irrot elektronisen ohjusyksikön knnen ruuvit j irrot knsi. - Suojus - Ruuvit (8) 4. Määritä sulketulukon vull, mikä sulke kuuluu villiseen piiriin. c d e f g M fin ELOKUU 2012 Sivu 23

32 Os 2 - Moottoriisi tutustuminen Sijinti Kuvus Ampeerirvo (väri) Öljypumppu 5 A (ornssi) Lisävruste 5 A (ornssi) c Käyttölitteet 15 A (sininen) d Lisävruste 5 A (ornssi) e Pääsulke 30 A (vihreä) f Lisävruste 5 A (ornssi) g Elektronisen ohjusyksikön piirikortti 5. Vihd plnut sulke uuteen smnrvoiseen sulkkeeseen. 6. Aset knsi tkisin j kiinnitä se khdeksll ruuvill. 7. Poist hätäktkisimen lukitus. Mittripneelin sulkkeen vihto 1. Käännä virtkytkin OFF-sentoon (pois). 2. Pin elektronisen ohjusyksikön hätäktkisin ls. - Elektroninen ohjusyksikkö - Hätäktkisin Irrot ruuvit mittripneelin knnest j irrot knsi. - Mittripneelin knsi - Ruuvit (6) Määritä sulketulukon vull, mikä sulke kuuluu villiseen piiriin. c - Mittripneelin piirikortti - Sytytyspiirin sulke c - Jtkuvn positiivisen piirin sulke Sijinti Kuvus Ampeerirvo (väri) Sytytyspiiri 2 A (hrm) c Jtkuv positiivinen piiri 2 A (hrm) 5. Vihd plnut sulke uuteen smnrvoiseen sulkkeeseen. 6. Aset knsi tkisin j kiinnitä se kuudell ruuvill. Sivu M fin ELOKUU 2012

33 Os 2 - Moottoriisi tutustuminen 7. Poist hätäktkisimen lukitus. Hydrulinen jokulmn säätö j MerCthode-ylivirtussuojus Jos sähköjärjestelmässä tphtuu sähköinen ylikuormitus, sulke pl. Etsi j korj syy ennen sulkkeen vihto. HUOMAUTUS: Jos sinun pitää käyttää moottori hätätilnteess, käännä j kytke pois päältä kikki moottorin litteet j mittrin johdot, jos et löydä sähköisen ylikuormituksen ti liillisen virrnkulutuksen syytä. Vihd sulke. Jos sulke pl, sähköistä ylikuormitust ei ole poistettu. Sähköjärjestelmän trkstust on jtkettv. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 1. Ajokulmn hydrulist säätöä suojtn ylikuormitukselt 110 A:n sulkkeell j hydrulipumpuss olevll 20 A:n piirisulkkeell mpeerin piirisulkkeen pidin A:n sulke Quicksilverin kolmipinikkeinen hydrulisen jokulmn säädön ohjuspneeli, jos vrusteen, on suojttu 20 A:n piirisulkkeell mpeerin piirisulke 3. Quicksilver MerCthode -järjestelmässä, jos vrusteen, on 20 A:n piirisulke, jok on vlvontyksikön positiiviseen (+) npn menevässä johdoss. Jos sulke pl, järjestelmä ei toimi, mikä joht korroosiosuojn menetykseen mpeerin piirisulke Äänihälytin Mercury Diesel -moottorisi on vrustettu äänihälytinjärjestelmällä. Äänihälytin ei suoj moottori vuriolt. Se on suunniteltu vroittmn käyttäjää ilmenneestä vist. Äänihälyttimen merkkiääni soi yhtäjksoisesti, jos tphtuu jokin seurvist: Moottorin öljynpine on mtl Jäähdytysnesteen lämpötil on korke 90-8M fin ELOKUU 2012 Sivu 25

34 Os 2 - Moottoriisi tutustuminen Sisäperämoottorin voiteluine on vähissä Vettä polttoineess Moottorin nturivirhe Mtl moottorin jäähdytysnestetso HUOMAUTUS Jtkuv äänimerkki merkitsee vkv vik. Moottorin käyttäminen vkvn vin ikn voi vurioitt sen osi. Jos hälytysäänimerkki on jtkuv, älä käytä moottori, ellei se ole trpeen vrllisen tilnteen välttämiseksi. Kun äänimerkki kuuluu, smmut moottori välittömästi, jos et ole vrtilnteess. Yritä löytää vik j korjt se, jos mhdollist. Jos et pysty selvittämään vin syytä, kysy neuvo Mercury Dieselin vltuutetust korjusliikkeestä. Äänihälyttimen testus 1. Käännä virtlukko sentoon RUN (käynti). Älä käynnistä moottori. 2. Pin äänitestikytkimen keinuvipuktkisin ls j pidä se pinettun. 3. Kuuntele ktivoituuko merkkiääni. Merkkiääni ktivoituu, jos järjestelmä toimii oikein. Päästötiedot Pkoksupäästötodistus (vin Euroopss) Vlmistj kiinnittää tehtll moottoriin väärinkäyttöä kestävän trrn. Trvittvn pkoksupäästöjen todistusnumeron lisäksi kilvessä luetelln moottorin srjnumero, moottoriperhe, enimmäiskierrosluku, teho j pino. Huom, että pkoksupäästötodistus ei vikut moottorien sennukseen, toimintn ti suorituskykyyn. Veneveistämöt j jälleenmyyjät eivät s poist ennen myyntiä tätä kilpeä ti os, johon se on kiinnitetty. Jos muutokset ovt välttämättömiä, ot yhteys Mercury Dieseliin j kysy vihtomerkkien stvuudest ennen kuin jtkt. c d d - Moottorin srjnumero - Moottoriperhe c - Enimmäiskierrosluku d - Teho j pino e - "IMO" Pkoksupäästöjen todistusnumero e Omistjn vstuu Omistj/käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti iheutt sen, että pkoksupäästöt ylittävät moottorin tehdssetuksien tson. Sivu M fin ELOKUU 2012

35 Sisällysluettelo Os 3 - Vesillä Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Hiilimonoksidiltistus Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Veneen käytön perusteet Toimintjkson ohjervot Huvikäytön ohjervot Käyttötulukko sähköisellä ohjusjärjestelmällä (ECS) vrustetut mllit Käynnistys, vihteenvihto j pysäytys Ennen moottorin käynnistystä Kylmän moottorin käynnistys Moottorin lämmitys Lämpimän moottorin käynnistys Vihteen vihto Moottorin smmutus (pysäytys) Moottorin käynnistys sen smmuttu vihde kytkettynä...33 Veneen perävunukuljetus Käyttö jäätymislämpötilss j kylmällä säällä Tyhjennystulpp j pilssipumppu Vedessä olevien ihmisten suojminen Veneillessä Veneen olless piklln Pikvene j suuritehoinen vene Mtkustjien turvllisuus ponttoni j knsiveneissä...34 Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä...36 Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut Alkuviheen totutuskäyttö Perävetolitteen 10 tunnin totutusjojkso (uusill ti vihtovihteill) Moottorin totutusjo tunnin totutusjo Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Trkstus ensimmäisen kuden lopuss M fin ELOKUU 2012 Sivu 27

36 Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin sekä rjoituksiin j ot huomioon seurvt ehdotukset: Mercury Mrine suositt vkvsti, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. Yhdysvlloiss kurssej trjovt U.S. Cost Gurd Auxiliry, Power Squdron, Puninen risti j kikki osvltion veneilylin vlvontvirnomiset. Seurville knntt osoitt tiedusteluj: Boting Sfety Resource Center ( ti Bot U.S. Foundtion ( Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneen turvvälineet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Mel ti iro Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Trnsistorirdio Pikkukorjuksiss trvittvt työklut Ensipupkkus j ohjeet Ankkuri j ylimääräistä nkkuriköyttä Vedenpitävät säilytysstit Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Juomvettä Kompssi j lueen krtt ti merikortti Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill pitää oll Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille ilmoitetn j vhvistetn todisteell enimmäiskuormn (enimmäispinon) kntokyky. Ktso veneesi kntokykyä osoittv kilpeä. Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys Mercury Mrinen vltuutettuun myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit; kikki selliset pikt, joist äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn käytä venettä ollesssi lkoholin ti huumeiden vikutuksen lisen. Lki vtii näin. Alkoholin ti huumeiden käyttö heikentää hrkintkykyä j hidst huomttvsti regointikykyä. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn, kosk hiihtäjä stt ktu. Jos esimerkiksi veneesi nopeus on 40 km/h (25 mph) svutt 61 m (200 ft) päähän eteesi ktuneen hiihtäjän 5 sekunniss. Vro ktuneit hiihtäjiä. Kun käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Sivu M fin ELOKUU 2012

37 Os 3 - Vesillä Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Hiilimonoksidiltistus Vro häkämyrkytystä Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. Pysyttele loitoll pkoksulueist Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/odysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. Hyvä tuuletus Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: Huono tuuletus Tietyissä jo- ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: - Moottorin käyttö, kun vene on htss lituripikss - Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy M fin ELOKUU 2012 Sivu 29

38 Os 3 - Vesillä 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: Veneen jokulm, joss keul on liin korkell - Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Veneen käytön perusteet TÄRKEÄÄ: Trkist in ennen veneen lskemist vesille, että pilssiveden tyhjennystulpp on sennettu. Toimintjkson ohjervot TÄRKEÄÄ: Vuriot, jotk iheutuvt sopimttomst sovelluksest ti siitä, että moottori ei käytetä sille määritetyissä käyttörjoiss, eivät kuulu Mercury Dieselin rjoitetun tkuun piiriin. Veneen vlmistj j/ti sentv jälleenmyyjä on vstuuss sen vrmistmisest, että moottori sovitetn kunnoll veneeseen. Kikiss tpuksiss moottori täytyy vrust välityssuhteell, jok sllii moottorin käydä täysksull (WOT) sille määritetyllä kierrosluvull. Moottori täytyy myös sovitt sinmukisen käsikirjn suositusten mukisesti. Mercury Dieselien moottorien käyttö muiss kuin seurvien tietojen j dieselsovellusten käsikirjn mukisiss sovelluksiss vtii kirjllisen luvn vltuutetult Mercury Dieselin sovellusinsinööriltä. Huvikäytön ohjervot Huvikäytön ohjervot koskevt plnvi virkistysluksi, joit käytetään yksinomn huvi- j virkistyskäyttöön. Tyypillisiin sovelluksiin kuuluvt huvilukset, esim. purjeveneet, hiihtoveneet, pikveneet j muut plnvrunkoiset veneet. Sovelluksen täytyy noudtt kuvn esittämää huvilusten virkistystoimintjkso (EPA-käyttötvn numero Jkso 5). EPA-käyttötvn numero Jkso 5 TOIMINTAJAKSO KÄYTTÖTAVAT Moottorin käyntinopeus (prosentti täysksust) Tyhjäkäynti Moottorin teho (prosentti kokonistehost) Aik tietyssä käyttötvss (prosentti kokoniskäyttöjst) Kviost näkyy, että täystehokäyttö rjoittuu korkeintn yhteen 12 tunnist 1 - Käyttötp 1: 1,0 tunti (8%) 2 - Käyttötp 2: 1,5 tunti (13%) 3 - Käyttötp 3: 2,0 tunti (17%) 4 - Käyttötp 4: 4,0 tunti (32%) 5 - Käyttötp 5: 3,5 tunti (30%) Sivu M fin ELOKUU 2012

39 Käyttötulukko - sähköisellä ohjusjärjestelmällä (ECS) vrustetut mllit Käynnistysmenettely Käynnistyksen jälkeen Ajon ikn Pysäytys j smmutus Os 3 - Vesillä Av moottorin luukku. Tuulet pilssi kokonn. Trkkile kikki mittreit j vroitusvloj moottorin kunnon seurmiseksi. Jos jotkin epänormli ilmenee, smmut moottori. Trkkile toistuvsti kikki mittreit j vroitusvloj moottorin kunnon seurmiseksi. Siirrä kukosäätimen vipu vp-sentoon. Kytke kkuktkisin päälle, jos vrusteen. Trkst, ettei ole polttoine-, öljy-, vesi-, neste- j pkoksuvuotoj. Käytä moottori tyhjäkäynnillä useit minuuttej, jott turohdin j moottori svt jäähtyä. Kytke päälle moottoritiln pilssituuletin, jos vrusteen, j käytä sitä viisi minuutti. Trkist vihde- j ksusäätimen toimint. Käännä virtlukko "OFF"-sentoon. Trkist vuodot: polttoine-, öljy-, vesi- j neste- ym. Trkist ohjuksen toimint. Kytke kkuktkisin pois päältä, jos vrusteen. Aukise polttoineen sulkuventtiili, jos vrusteen. Sulje polttoineen sulkuventtiili, jos vrusteen. Av pohjventtiili, jos vrusteen. Sulje pohjventtiili, jos vrusteen. Esitäytä polttoineen ruiskutusjärjestelmä, jos trpeellist. Huuhtele merivesijäähdytysjärjestelmä, jos jt suol- ti murtovedessä, ti sstuneess vedessä. Käännä virtlukko käyntisentoon j trkist, että vlot j merkkivlot syttyvät. Käännä virtlukko sentoon START (käynnistys) sen jälkeen, kun hehkutulppien (jos vrusteen) merkkivlo smmuu. Vput vin moottorin käynnistyessä. Trkist, että lturin j öljynpineen merkkivlot smmuvt sen jälkeen, kun moottori käynnistyy. Lämmitä moottori tyhjäkäynnillä muutm minuutti. Käynnistys, vihteenvihto j pysäytys! VAARA Höyryt voivt syttyä plmn j iheutt räjähdyksen, jost voi oll seuruksen moottorivurio ti vkvi henkilövmmoj. Älä käytä herkästi syttyviä ineit, kuten eetteriä, propni ti ensiiniä, moottorin imusrjss käynnistyksen pun.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. Ennen moottorin käynnistystä HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. TÄRKEÄÄ: Huomioi seurvt sit ennen käynnistystä: Huolehdi, että merivedenottopumppu s vettä. Älä käytä käynnistysmoottori yli 15 sekunti kerrlln välttääksesi käynnistysmoottorin ylikuumenemisen. Jollei moottori käynnisty, odot 1 minuutti, jott käynnistysmoottori jäähtyy. Toist sitten käynnistysmenettely. Vrmist, että moottorin kmpikmmioss on oike määrä vllitsevn lämpötiln sopiv öljyä. Ktso Tekniset tiedot Moottoriöljy. Vrmist kikkien sähköliitosten kiinnitys. Trkist kikki osiss Huoltoiktulu j Käyttötulukko luetellut kohdt. Suorit kikki muut trpeelliset trkstukset, jotk Mercury Dieselin vltuutettu korjusliike ti veneen omistjn ohjekirj neuvoo suorittmn. Kylmän moottorin käynnistys TÄRKEÄÄ: Trkist nestetsot ennen moottorin käynnistystä. Ktso koht Huolto. 1. Kytke päälle moottoritiln pilssituuletin (jos vrusteen) j käytä sitä viisi minuutti. Ti v moottoritiln luukku tuulettksesi pilssin, ennen kuin yrität käynnistää moottorin. 2. Aset perävetolite ivn ls/sisään. 3. Aset kukosäätimen khv vplle. 90-8M fin ELOKUU 2012 Sivu 31

40 Os 3 - Vesillä HUOMAUTUS: Polttoineen syöttöpumppu on vrustettu esitäyttövivull polttoineensuodttimen ti polttoinejärjestelmän täytön vuksi. Polttoineen täyttöpumpun esitäyttövipu voidn liikutt toistuvsti ylös j ls, mikäli polttoinesuodttimen jlss sijitsev käsipumppu j rikstimen mäntää ei käytetä järjestelmän täyttämiseen. 4. Jos moottori ei ole käytetty vähään ikn eikä se käynnisty helposti vkiokäynnistysmenettelyllä, käytä polttoinesuodttimen jlss olev käsipumppu/rikstinnuppi. Liikut rikstimen mäntää (ti polttoineen syöttöpumpun esitäyttövipu) ylös j ls neljä ti viisi kert. Yritä käynnistää moottori normlimenetelmällä. 5. Käännä virtlukko RUN-sentoon. Trkkile hehkutulppien merkkivlo, jos vrusteen. Kun sylinterin lämpötil on trpeeksi korke plmisen ylläpitämiseksi, merkkivlo smmuu j moottori voidn käynnistää. HUOMAUTUS Käynnistysmoottorin kytkeminen moottorin käydessä voi vurioitt käynnistysmoottori ti vuhtipyörää. Älä käytä käynnistysmoottori jtkuvsti yli 15 sekunti. Älä käynnistä käynnistysmoottori moottorin käydessä. 6. Käännä virtlukko START-sentoon. Vput vin, kun moottori käynnistyy, j nn kytkimen plutu sentoon RUN (käynti). TÄRKEÄÄ: Muutmn sekunnin kuluess moottorin käynnistyksestä öljynpineen pitää ylittää vähintään 10 psi (69 kp). Jos öljynpine ei täytä näitä minimirjoj, pysäytä moottori, j piknn sekä korj vik. Jollei vin määrittäminen onnistu, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 7. Vrmist, että ltuksen merkkivlo j öljynpineen merkkivlo ovt smmuneet. 8. Vrmist, että kikki mittrit toimivt sinmukisesti j osoittvt normlej lukemi. Moottorin lämmitys HUOMAUTUS Lisääntyneen kitkn j rjllisen öljyvirtuksen iheuttm moottorin kuluminen ovt suurimmilln moottorin olless kylmä. Vähennä moottorin kulumist ntmll moottorin jäähdytysnesteen svutt normli käyttölämpötil, ennen kuin kiihdytät vuhti nopesti ti jt täydellä ksull. 1. Käynnistyksen jälkeen on vrmistettv, että mittristo toimii sinmukisesti. 2. Käytä moottori kierrosluvull /min, kunnes moottorin lämpötil on normlill käyttölueell. On hyvin tärkeää, että moottori lämmitetään ennen täyttä kuormitust. Lämmitysik mhdollist sen, että voiteluöljy pääsee muodostmn klvon liikkuvien osien väliin. HUOMAUTUS: Moottorin lämmitysik kylmällä säällä voidn lyhentää jmll lust hitll moottorin kierrosluvull. Aloit normli luksen käyttö, kun järjestelmät svuttvt käyttölämpötilns. 3. Kun moottori on svuttnut käyttölämpötiln:. Öljynpineen tulee oll määrätyllä lueell. Ktso lisätietoj kohdst Tekniset tiedot - Moottorin tekniset tiedot. Pysäytä moottori, jos öljynpine ei ole määrätyllä lueell.. Trkist, ettei polttoinejärjestelmän ruiskutuspumpust, polttoineputkist, -suodttimest j -johdoist vuod mitään. c. Trkist, ettei moottorist j perävetolitteest (jos vrusteen) vuod öljyä. Trkist vrsinkin öljynsuodtin, öljyjohdot, öljyjohtojen liitännät j öljypohj. d. Trkst lämmönvihtimen jäähdytysnesteletkut j liitäntäputket, nestejäähdyttimet, jälkijäähdytin, vesipumppu j vlutusliittimet. 4. Piknn j korj vit ti ot yhteys MerCruiser Dieselin vltuutettuun korjusliikkeeseen, jollet voi määritellä vik. Lämpimän moottorin käynnistys 1. Käytä moottoritiln pilssituuletint viisi minuutti. Ti v moottoritiln luukku tuulettksesi pilssin, ennen kuin yrität käynnistää moottorin. 2. Aset kukosäätimen khv vplle. 3. Käännä virtlukko käyntisentoon. 4. Käännä virtlukko sentoon START (käynnistys) j vput vin, kun moottori käynnistyy. Vrmist, että ltuksen merkkivlo j öljynpineen merkkivlo smmuvt. 5. Vrmist, että kikki kojeet toimivt sinmukisesti j osoittvt normlej lukemi. Vihteen vihto! VAROITUS Vältä vurioittmst vetojärjestelmää. Jos vetojärjestelmän vihdett vihdetn moottorin tyhjäkäyntiä nopemmill kierrosluvuill, seuruksen voi oll vetojärjestelmän sisäinen vurioituminen. Vihd vetojärjestelmän vihdett vin, kun moottori on tyhjäkäynnin kierroslukulueell. 1. Vrmist, että kukosäätimen ohjuskytkinvipu on sennoss neutrli. Sivu M fin ELOKUU 2012

41 Os 3 - Vesillä 2. Perävetovitteen vihteen vihtminen: Siirrä kukosäätimen ohjuskytkinvipu lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäinvihteelle ti tksepäin vihtksesi peruutusvihteelle. 3. Siirrä ksu hluttuun sentoon vihteen vihdon jälkeen. TÄRKEÄÄ: Vältä moottorin smmuttmist, jos perävetolite on vihteell. Jos moottori pysähtyy perävetolitteen olless vihteell, seur ohjeit: 4. Työnnä j vedä toistuvsti kukosäätimen khv, kunnes khv plutuu vpn pidäkesentoon. Tämä voi vti useit yrityksiä, jos moottori kävi tyhjäkäyntinopeuden yläpuolell pysähtyessään. 5. Khvn plttu vpseen tyhjäkäynti-sentoon jtk normlej käynnistystoimenpiteitä. Moottorin smmutus (pysäytys) 1. Aset kukosäätimen ohjusvipu vplle. HUOMAUTUS Jos moottori pysäytetään heti sen jälkeen, kun se on toiminut suurell kuormll, turohtimen lkerit sttvt vurioitu. Käytä moottori tyhjäkäynnillä useit minuuttej ennen sen smmuttmist. 2. Käytä moottori tyhjäkäynnillä useit minuuttej, jott turohdin j moottori svt jäähtyä. 3. Käännä virtlukko OFF-sentoon. Moottorin käynnistys sen smmuttu vihde kytkettynä TÄRKEÄÄ: Vältä moottorin smmuttmist, jos perävetolite on vihteell. Jos moottori pysähtyy perävetolitteen olless vihteell, toimi seurvsti: 1. Työnnä j vedä toistuvsti kukosäätimen khv, kunnes khv plutuu vpn pidäkesentoon. Tämä voi vti useit yrityksiä, jos moottori kävi tyhjäkäyntinopeuden yläpuolell pysähtyessään. 2. Khvn plttu vpseen tyhjäkäynti-sentoon jtk normlej käynnistystoimenpiteitä. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös/ulos- ti ls/sisään-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetolite täyteen kuljetussentoon j tue se vlinnisell perävunutrvikesrjll, jok on stviss Mercury Mrinen vltuutetust korjusliikkeestä. Käyttö jäätymislämpötilss j kylmällä säällä TÄRKEÄÄ: Jos venettä käytetään pkksell, on ryhdyttävä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vhinko ei ole Mercury Dieselin rjoitetun tkuun kttm. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. Jos käytät moottori 0 C (32 F) lämpötilss ti lle, noudt seurvi ohjeit: Tyhjennä jok päivä käytön jälkeen jäähdytysjärjestelmän merivesiossto kokonn suojellksesi sitä jäätymisvurioilt. Tyhjennä jok päivä käytön jälkeen vesi vedenerottjst, jos se on vrusteen. Täytä polttoinesäiliö päivän käytön jälkeen kondenstion estämiseksi. Käytä vdittv, pysyvätyyppistä pkksnestettä rkenneosien suojmiseksi jäätymisvhingoilt. Käytä sinmukist kylmän sään voiteluinett j vrmist, että kmpikmmioss on riittävä määrä. Vrmist, että kku on riittävän suuri j täysin ldttu. Trkist, että kikki muut sähkölitteet ovt moitteettomss kunnoss. Lämpötiloiss, jotk ovt 20 C ( 4 F) ti lle, käytä jäähdytysineen lämmitintä helpottksesi kylmäkäynnistystä. Jos moottori käytetään rktisiss lämpötiloiss, kuten 29 C ( 20 F) ti lle, kysy Mercury Dieselin vltuutetust korjusliikkeestä neuvoj erityisistä kylmän sään vrusteist j vrotoimenpiteistä. Lisätietoj on kohdss Os 6 sdksesi lisätietoj kylmästä säästä ti pitkäikisest säilytyksestä. Tyhjennystulpp j pilssipumppu On luonnollist, että veneesi moottoritiln kertyy vettä. Tämän vuoksi veneet vrustetn normlisti tyhjennystulpll ti pilssipumpull. On hyvin tärkeää trkist nämä kohteet säännöllisesti sen vrmistmiseksi, ettei vedenpint nouse moottorin tsolle. Moottorin ost vurioituvt, jos ne jäävät veden lle. Tkuu ei kt upottmisen iheuttm vhinko. 90-8M fin ELOKUU 2012 Sivu 33

42 Os 3 - Vesillä Vedessä olevien ihmisten suojminen Veneillessä Vedessä olev ihminen ei välttämättä pysty nopesti väistämään lähestyvää venettä, vikk veneen kulkunopeus olisikin hids Hidst vuhti j ole äärimmäisen vrovinen in veneillessäsi vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) vihdevivun olless vpll, veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. Veneen olless piklln! VAARA Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vedessä olevlle henkilölle sttuu todennäköisesti vkv vmm, jos häneen osuu pyörivä potkuri, liikkuv vene, vihteistokotelo ti mikä thns liikkuvn veneeseen ti vihteistokoteloon kiinnitetty lite. Vihd vplle j smmut moottori ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Pikvene j suuritehoinen vene Jos jmsi vene ktsotn pikveneeksi ti suuritehoiseksi urheiluveneeksi, eikä se ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j esittelyä jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust veneestä. Ktso lisätietoj Suuritehoisen veneen jo -lehtisestä ( R03), jonk st Mercury Mrinen vltuutetust korjusliikkeestä. Mtkustjien turvllisuus ponttoni- j knsiveneissä Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, jok seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. Veneet, joiss on voin etuknsi Knnell keulkiteen edessä oleskelu on ehdottomsti kiellettyä veneen liikkuess. Huolehdi siitä, että kikki mtkustjt ovt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti piskutu lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen. mc ! VAARA Vältä vkv vmm ti kuolem ponttonin etupään ti voknnen yli putomisen j veneen lle jäämisen seuruksen. Pysy kukn knnen etupäästä j istu, kun vene on liikkeessä. Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Sivu M fin ELOKUU 2012

43 Os 3 - Vesillä Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. mc Perältojen j vnvesien yli hyppiminen! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. mc Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Kun tätä kuitenkin hrrstetn sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Terävä suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin, hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen TÄRKEÄÄ: Veneen käyttö mtlikoiss voi vurioitt venettä ti moottori vkvsti. Aj venettä turvllisell vähimmäisnopeudell mtlikoiss ti lueill, joill on vedenlisi esteitä. Vähennä nopeutt j jtk vrovsti in, kun jt veneellä mtlss vedessä ti lueill, joill epäilet olevn vedenlisi esteitä, joihin sisäperämoottori ti veneen pohj voivt osu. Tärkein kelluvien ti vedenlisten esteiden iheuttmien vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Tällisiss olosuhteiss veneen nopeuden tulee oll vähimmäisplnusnopeus km/h (15 25 mph). Kelluvn ti vedenliseen esineeseen osuminen voi joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Sisäperämoottorin os ti koko moottori stt irrot j iheutt vkvn vmmn ti venevurion. Vene voi yhtäkkiä viht suunt. Tällinen äkillinen suunnnvihdos voi heittää mtkustjt istuimiltn ti veneen lidn yli Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Törmäys vurioitt sisäperämoottori j/ti venettä. Pidä mielessä, että tärkein vmmojen ti törmäysvurioiden vähentämiskeino on veneen nopeuden rjoittminen. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. 90-8M fin ELOKUU 2012 Sivu 35

44 Os 3 - Vesillä! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Vedenliseen esineeseen osumisen jälkeen moottori pitää smmutt mhdollisimmn pin j on trkistettv, ettei osi ole rikkoutunut ti löystynyt. Jos vurioit näkyy ti epäillään, sisäperämoottori pitää viedä vltuutetulle jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Pitää myös trkst, ettei veneessä ole runko- ti peräpeilimurtumi ti vuotoj. Vurioituneen sisäperämoottorin käyttäminen voi iheutt lisävurioit perämoottorin muille osille ti vikutt veneen hllintn. Jos käyttöä on välttämätöntä jtk, tee niin huomttvsti pienemmillä nopeuksill. Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Pinon siirtäminen tkse (perään): Lisää yleensä nopeutt j moottorin kierrosluku Aiheutt keuln hyppimistä llokoss Lisää vr, että perälto loiskht veneeseen, kun tulln pois plnuksest Phimmilln se voi iheutt veneen pomppimist Pinon siirtäminen eteen (keuln): Helpott plnust Prnt jo kovll merenkäynnillä Phimmilln se voi iheutt veneen ohjutumisen edestkisin (keulohjus) Veneen pohj Jott mksiminopeus säilyisi, vrmist että veneen pohj on: Puhds; siinä ei ole eliöitä j vesiksvillisuutt. Kieroutumton. Pohjn tulee oll lähes tsinen veden kosketuskohdss. Suor j sileä edestä j tk. Vesiksvillisuutt voi kertyä, kun vene on lituriss. Ksvillisuus pitää poist ennen käyttöä. Se voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Kvittio Kvittiot tphtuu, kun vesivirt ei pysty myötäilemään nopesti liikkuvn vedenlisen kohteen, kuten lvihteiston ti potkurin pinnnmuoto. Kvittio lisää potkurin nopeutt j vähentää veneen nopeutt. Kvittio voi syövyttää phoin lvihteiston ti potkurin pint. Tvllisi kvittion syitä ovt: Potkuriin tkertuneet ruohot ti muut roskt Tipunut potkurin lp Potkuriss koholl olevt särmät ti terävät reunt Kuplint Kuplint iheutuu pintilmn ti pkoksujen joutumisest potkurin ympärille, mistä seur potkurin pyörimisnopeuden lisääntyminen j veneen nopeuden väheneminen. Ilmkuplt iskeytyvät potkurin lpn j iheuttvt lvn pinnn eroosiot. Jos tämän nnetn jtku, lp lkk lopult toimimst (rikkoutuu). Liillisen kuplinnn tvllinen syy on: Vetolite on trimmttu liin kus Potkurist puuttuv hjotinrengs Vurioitunut potkuri ti vihteistokotelo, jok päästää pkoksuj potkurin j vihteistokotelon väliin Vetolite on sennettu peräpeiliin liin korkelle Korkeus merenpinnst j ilmsto HUOMAUTUS: Moottorit, joiss on moottorin ohjusyksikkö (ECM), vähentävät korkeus- j ilmstovihtelujen vikutust säätämällä utomttisesti polttoinevirt sään j korkeuden mukn. ECM-moottorit eivät kuitenkn kompensoi lisääntynyttä kuormitust ti rungon til. Korkeuden j ilmston muutokset vikuttvt moottorin suorituskykyyn. Suorituskyvyn huononemisen voi iheutt: Suuri mntieteellinen korkeus Korket lämpötilt Alhinen ilmkehän pine Suuri kosteus Sivu M fin ELOKUU 2012

45 Os 3 - Vesillä Sdksesi moottoristsi optimisuorituskyvyn vihteleviss sääolosuhteiss on hyvin tärkeää, että moottorin knss käytetään potkuri, jok nt moottorin käydä ohjervojen mksimikierroslukulueen yläpäässä ti sen lähellä vene normlisti kuormitettun normliss veneilysäässä. Useimmiss tpuksiss suositeltv kierrosluku voidn svutt vihtmll pienempinousuiseen potkuriin. Potkurin vlint HUOMAUTUS Veneen käyttö väärä potkuri sennettun voi rjoitt teho, lisätä polttoineen kulutust, ylikuument moottori ti iheutt sisäisiä moottorivurioit. Vlitse potkuri, jok sllii moottorin käymisen täysksull sille määritetyllä kierrosluvull. Veneen vlmistj j/ti myyntiliike on vstuuss siitä, että moottori vrustetn oikeill potkureill. TÄRKEÄÄ: Tässä ohjekirjss käsiteltävät moottorit on vrustettu ECM-yksiköllä, jok rjoitt moottorin kierrosluku. Vrmist, että käytetty potkuri ei nn moottorin käydä rjoitint vsten, kosk tämä joht huomttvn suorituskyvyn menetykseen. HUOMAUTUS: Käytä trkk huoltokierroslukumittri moottorin kierrosluvun trkistukseen. Vlitse potkuri, jok sllii moottorin käydä ohjekierrosluvuill täydellä kuormll. Jos täysksukäyttö on suositetun lueen lpuolell, potkuri on vihdettv, jott estetään suorituskyvyn menetys j mhdollinen moottorivhinko. Toislt moottorin käyttö ohjekierrosluvun yläpuolell iheutt normli suuremp kulumist ti vhinko. Potkurin lkuvlinnn jälkeen seurvt tvlliset ongelmt voivt vti potkurin vihto pienempinousuiseen: Lämmin sää j suurempi kosteus iheuttvt mtlmmn kierrosluvun (lievempää näissä mlleiss). Suurempi mntieteellinen korkeus iheutt mtlmmn kierrosluvun (lievempää näissä mlleiss). Vurioitunut potkuri ti likinen veneen pohj iheuttvt kierrosluvun lsku. Käyttö lisääntyneellä kuormll ti pinoll (lisämiehistö, vesihiihtäjän veto). Prempi kiihtyvyys, jot trvitn esimerkiksi vesihiihdoss, svutetn seurvksi pienemmällä potkurin nousull. Älä käytä täysksu, kun käytät pienempinousuist potkuri etkä vedä vesihiihtäjiä. Alkuvlmistelut Alkuviheen totutuskäyttö On erittäin tärkeää, että uusiin dieselmoottoreihin käytetään seurv menettelyä. Tämä totutusjomenettely nt mäntien j männänrenkiden settu kunnoll, mikä vähentää suuresti ongelmien todennäköisyyttä. TÄRKEÄÄ: Suositelln, että venettä kiihdytetään luj vst sitten, kun tämä menettely on stu loppuun. TÄRKEÄÄ: Älä käytä käynnistysmoottori kuemmin kuin 15 sekunti kerrlln välttääksesi sen ylikuumenemisen. Jollei moottori käynnisty, odot 1 minuutti, jott käynnistysmoottori jäähtyy. Toist sitten käynnistysmenettely. 1. Ktso sinmukinen Käynnistys, vihteenvihto j pysäytys -osuus j käynnistä moottori. Ann moottorin käydä nopell tyhjäkäynnillä, kunnes se on svuttnut normlin toimintlämpötiln. 2. Käytä moottori vihteell 3 minuutti kullkin seurvist kierrosluvuist: /min, /min j /min. 3. Käytä moottori vihteell 3 minuutti kullkin seurvist kierrosluvuist: /min, /min j /min. 4. Käytä moottori vihteell 3 minuutti kullkin seurvist kierrosluvuist: /min, /min j täysksun enimmäiskierrosluku. Perävetolitteen 10-tunnin totutusjojkso (uusill ti vihtovihteill) Seurvn menettelyn noudttminen on tärkeää uusiss j peruskorjtuiss perävetolitteiss, joiss on uudet vihtovihteet. Tämä totutusjomenettely mhdollist vetolitteen hmmspyörien j muiden osien oiken piklleensettumisen, mikä vähentää suuresti ongelmien todennäköisyyttä. Vältä täysksull käynnistämistä. Älä j yhdellä nopeudell jtkuvsti pitempää ik kerrlln. Älä ylitä 75 prosentti täysksust ensimmäisen 5 tunnin ikn. Seurvien 5 tunnin ikn käytä jksoittist täysksu. Perävetolite on vihdettv eteenpäinvihteelle vähintään 10 kert totutusjon ikn totutusjon olless kohtuullisell kierrosnopeudell jokisen vihdon jälkeen. Moottorin totutusjo 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäiset 20 käyttötunti ovt moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Tämän totutusjojkson ikn täytyy noudtt seurvi sääntöjä: 90-8M fin ELOKUU 2012 Sivu 37

46 Os 3 - Vesillä Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu 1500:n 1/min kierrosluvun yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn viisi minuutti kerrlln). Vältä kiihdytystä täysksulle tyhjäkäynnistä. Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Trkist moottorin öljytso säännöllisesti. Lisää öljyä trpeen mukn. Korke öljynkulutus on normli totutusjojkson ikn. Vihd moottoriöljy j suodtin 20 tunnin totutusjojkson jälkeen suositelluin välijoin. Ktso lisätietoj kohdst Tekniset tiedot j Huolto. Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Jott Mercury Diesel -veneesi moottori sisi mhdollisimmn pitkän käyttöiän, suosittelemme seurv: Käytä potkuri, jok nt moottorin käydä ohjekierrosluvull täysksull veneen olless täydessä kuormss. Lisätietoj on kohdss Tekniset tiedot j Huolto. Suositelln käyttöä enintään 3/4 ksull. Vältä pitkäikist käyttöä täysksull. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun Mercury Diesel -korjusliikkeeseen j sovi ti järjestä määräikishuolto. Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. Sivu M fin ELOKUU 2012

47 Sisällysluettelo Os 4 - Tekniset tiedot Os 4 - Tekniset tiedot Polttoinevtimukset Rudttomt metllit j polttoinejärjestelmä Tlvikäyttö j iodiesel Dieselpolttoine kylmällä säällä Pkksneste/Jäähdytysneste Moottoriöljy Moottorin yleiset tiedot Nesteiden ohjervot Moottori...42 Brvo perävetolitteen nesteiden ohjervot Diesel...42 Ohjustehostimen j jokulmn säätölitteen nesteet...42 Hyväksytyt ohjustehostinnesteet Hyväksytyt ohjustehostinnesteet Hyväksytyt mlit M fin ELOKUU 2012 Sivu 39

48 Os 4 - Tekniset tiedot Polttoinevtimukset! VAARA Jos säädöksiä ei noudtet, seuruksen voi oll tuliplon ti räjähdyksen iheuttm vmm. Tämän moottorin sähköjärjestelmän osi ei ole suojttu ulkoiselt syttymisvrlt. Älä säilytä ti käytä ensiiniä veneissä, jotk on vrustettu näillä moottoreill, ellei moottoritiln ole tehty ensiiniksuj estäviä järjestelyjä (viite: 33 CFR).! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää.! VAARA Tässä moottoriss on käytettävä dieselpolttoinett. Bensiinin, lkoholin, näiden sekoituksen j dieselpolttoineen sekoittminen keskenään voi iheutt tuliplon ti räjähdyksen j vkvn vmmn ti kuolemn niiden seuruksen. Älä koskn sekoit dieselpolttoinett ensiiniin, lkoholiin ti näiden sekoitukseen. TÄRKEÄÄ: Huonon ti veden pilmn dieselpolttoineen käyttö voi vkvsti vurioitt moottori. Huonon polttoineen käyttöä pidetään moottorin väärinkäyttönä, eikä tkuu kt tällä tvll iheutuneit vurioit. Trvitn 2D-luokn dieselpolttoinett, jok täyttää ASTM-vtimukset D975 (ti Diesel DIN 590) j jonk vähimmäissetnirvo on 51. Setniluku mitt dieselpolttoineen syttyvyyttä. Setniluvun lisääminen ei prnn moottorin kokonissuorituskykyä, mutt setnirvo voidn joutu lisäämään kylmän sään ti korken lueen käyttöä vrten. Pienempi setniluku voi iheutt käynnistysvikeuksi j hitmp lämpenemistä sekä lisätä moottorimelu j pkoksupäästöjä. HUOMAUTUS: Jos moottori muuttuu yhtäkkiä meluisksi tnkkuksen jälkeen, olet mhdollisesti snut l-rvoist polttoinett, jonk setnirvo on pieni. Rudttomt metllit j polttoinejärjestelmä Rudttomi metllej ei s käyttää polttoinejärjestelmän osiss. Kuprijohtojen, messinkinippojen j glvnoitujen säiliöiden käyttö stt iheutt moottorin tehohäviön ti ruiskutussuutinvin. Tlvikäyttö j iodiesel Biopolttoinett ei s käyttää. Dieselpolttoine kylmällä säällä Puhds dieselpolttoine pksuuntuu j hyytelöityy kylmässä, ellei sitä käsitellä. Lähes kikki dieselpolttoineet käsitellään niiden käyttöä vstvn ilmstoon j vuodenikn sopiviksi. Jos ilmenee trvett käsitellä dieselpolttoinett vielä lisää, omistj/käyttäjä on vstuuss kupllisen hyytelöitymistä estävän dieselpolttoineen lisäineen käyttämisestä tuotteen käyttöohjeit noudtten. Pkksneste/Jäähdytysneste HUOMAUTUS Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. Kosk dieselmoottorit ovt korkepuristeisi moottoreit, ne toimivt korkemmiss toimintlämpötiloiss. Tästä syystä suljetun jäähdytysjärjestelmän j moottorin, mukn luettuin jäähdytysknvien, on pysyttävä niin puhtin kuin mhdollist. Näin vrmistetn moottorin riittävä jäähdytys. Asinmukisen jäähdytyksen vrmistmiseksi suosittelemme, että jäähdytysjärjestelmän suljettu jäähdytysos täytetään vähäsilikttisell etyleeniglykolipkksnesteen j deionisoidun veden seoksell. Tvllinen vesijohtovesi ti pehmeä vesi sisältää epätoivottuj minerlej, jotk voivt jättää runssti jätteitä järjestelmään. Se rjoitt jäähdytysjärjestelmän tehokkuutt. Vähäsilikttisuus estää pkksnesteen erottumisen j sillikttigeltiinin muodostumisen. Tämä geltiini voi tukki moottorin j lämmönvihtimen knvt j iheutt moottorin ylikuumenemisen. Jollei jäähdytysnestettä ole ennlt sekoitettu, se on sekoitettv ennen sen lisäämistä suljettuun jäähdytysjärjestelmään. Hyväksyttävissä jäähdytysnesteliuoksiss on lisä- j estoineit, jotk muodostvt suojvn klvon sisäisiin knviin j suojvt sisäistä jäähdytysjärjestelmää eroosiolt. Älä tyhjennä suljettu jäähdytysossto säilytystä vrten. Suljettu jäähdytysossto on pidettävä täytettynä hyväksyttävällä pkksneste-/jäähdytysnesteliuoksell ympäri vuoden, jott vältytään sisäisten pintojen ruostumiselt. Jos moottori ltistetn jäätymislämpötiloille, vrmist, että suljettu jäähdytysossto on täytetty sinmukisesti sekoitetull pkks-/ jäähdytysnesteliuoksell, jok suoj moottorin j jäähdytysosston limmilt lämpötiloilt, joille ne ltistuvt. Sivu M fin ELOKUU 2012

49 Os 4 - Tekniset tiedot HUOMAUTUS: Ylensä suosittelemme sekoitussuhteeltn 50/50 pkksneste-/jäähdytysnesteliuoksen käyttämistä, pitsi jos venettä jetn merivedessä, jonk lämpötil on suurempi kuin 32 C (90 F), jolloin voidn käyttää sekoitussuhteeltn 25/75 (pkksneste/vesi) liuost prntmn jäähdytystä. TÄRKEÄÄ: Näissä venemoottoreiss käytettävän pkks-/jäähdytysnesteen on oltv vähäsilikttist glykoli, jok sisältää erikoislisäineit, deionisoitu j puhdst vettä. Muun tyyppisten moottorin jäähdytysnesteiden käyttö voi iheutt lämmönvihtimien likntumist j moottorin ylikuumenemist. Älä sekoit erityyppisiä jäähdytysineit, ellet tiedä niiden olevn yhteensopivi. Ktso jäähdytteen vlmistjn ohjeit. Seurvss tulukoss luetelln eräitä hyväksyttäviä pkksnesteitä/jäähdytteitä. Ktso lisätietoj kohdst Huoltoiktulut oiket vihtovälit. Kuvus Stvuus Osnumero Venemoottorin jäähdytysneste Määrä: 3 3/4 litr (1 US gl) Vin Euroopp A2 Fleetgurd Complet -vlmisseos, joss on DCA4-lisäinett Määrä: 3 3/4 litr (1 US gl) Moottoriöljy Milmnljuisesti Fleetgurdin osnumero: CC2825 HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Suositeltv Mercury Diesel -öljy on mikä thns 5W-30-pinoluokn öljy, jok täyttää VW Stndrd / vtimukset. Suositmme vkvsti, että käytetään: Kuvus Käyttökoht Osnumero Quicksilver 5W-30 -dieselöljy 4,0 l (4,2 US qt) Quicksilver 5W-30 -dieselöljy 1,0 l (1,1 US qt) Moottorin yleiset tiedot Moottorin kmpikmmio 8M M Moottorityyppi Iskutilvuus Moottorin pino Kuvus Tekniset tiedot V6-dieselmoottori 3,0 litr (183.1 in.³) 330 kg (727.5 l) Sytytysjärjestys Sylinterin läpimitt Iskunpituus 83 mm (3.267 in.) 91.4 mm (3.598 in.) Moottorin ohjekierrosluku 4200 Kierrosluku tyhjäkäynnillä (moottori normliss käyttölämpötilss) Moottorin nimellisteho Enimmäisvääntö kierrosnopeudell 2250 Ahtoilmn pine kierrosnopeudell 4200 Öljynpine (pienin) 640 ± ,8 kw (225,0 hv) ,6 kw (265,0 hv) Nm (342 l-ft) Nm (403 l-ft) r (14,5 psi) 265 1,5 r (21,7 psi) 640 1/min (tyhjäkäynti) 1,8 r (26,0 psi) /min 4,0 r (58,0 psi) Termosttin lämpötil Vesi 70 C (158 F) Jäähdytysjärjestelmätyyppi Ylipineventtiilin vutuminen Jäähdytysnesteen lämpötil (enintään) Khden piirin jäähdytysjärjestelmä: Suljettu jäähdytysjärjestelmä, joss on erillinen pisuntsäiliö, säädetään termosttill Lämmönvihtojärjestelmä, jot jäähdytetään meriveden / mken veden siipipyöräpumpull 1,4 1,6 r (20,3-23,2 psi) 105 C (221 F) 90-8M fin ELOKUU 2012 Sivu 41

50 Os 4 - Tekniset tiedot Kuvus Jäähdytysnesteen tiedot Öljyn lämpötil (enintään) Öljyn tilvuusero mitttikun minimi- j mksimimerkkien välillä Sähköjärjestelmä Lturin teho Suositettv kun teho Tekniset tiedot % vettä j 40 % G12/G12+ -pkksnestettä (väriltään vlenvioletti) / TL VW 774D ti Fleetgurd Complet j DCA4 135 C (275 F) 1,3 litr (1,4 US qt) 12 voltti, miinusmdoitus 2160 W, 12 V, 180 A 750 cc, 950 mc ti 180 Ah Nesteiden ohjervot TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj. Moottori TÄRKEÄÄ: Voi oll trpeen säätää öljymääriä riippuen sennuskulmst j jäähdytysjärjestelmistä (lämmönvihdin j nestejohdot). Kikki mllit Tilvuus Nestetyyppi Osnumero Moottoriöljy suodttimen knss 8,0 litr (8,45 US qt) 5W-30, jok täyttää VW / vtimukset 8M Suljettu jäähdytysjärjestelmä 9,0 litr (9,5 US qt) Venemoottorin jäähdytysneste - 60 % vettä j 40 % G12/G12+ -pkksnestettä (väriltään vlenvioletti) / TL VW 774D (Stvill vin Euroopss) Fleetgurd Complet -vlmisseos, joss on DCA4-lisäinett Fleetgurdin osnumero: CC2825 Astin koko: 3,75 litr (4 US qt) A2 8M Brvo-perävetolitteen nesteiden ohjervot Diesel Perävetolitemlli Nestetäyttötilvuus sisältää sisäperämoottorin j vihteistoöljysäiliön Nestetyyppi Nesteosnumero Brvo One X Diesel Brvo Two X Diesel Brvo Three X Diesel 2736 ml (92.5 oz) 3209 ml (108.5 oz) 2972 ml (100.5 oz) Suuritehoinen vihteistovoiteluine K01 Ohjustehostimen j jokulmn säätölitteen nesteet Hyväksytyt ohjustehostinnesteet Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 Dexron III -utomttivihteistoneste Hnki pikn päältä Hyväksytyt ohjustehostinnesteet Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 Hyväksytyt mlit Kuvus Osnumero Mercury Light Gry -pohjmli Mercury Phntom Blck Q 1 Mercury Diesel White 8M Sivu M fin ELOKUU 2012

51 Sisällysluettelo Os 5 - Huolto Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu (sisäperämoottorit) Rutiinihuolto Jokisen päivän luksi Jokisen päivän päätteeksi Viikoittin Jok toinen kuukusi Määräikishuolto Ensimmäisten 25 tunnin jälkeen (ei ylitetä 30 tunti) Vuosittin tunnin välein ti vuosittin (kumpi sttuu ensin) tunnin välein ti vuosittin (kumpi sttuu ensin) tunnin välein ti 5 vuoden välein (kumpi tulee ensin) tunnin välein ti 5 vuoden välein (kumpi tulee ensin) tunnin välein ti 5 vuoden välein (kumpi tulee ensin) Huoltoloki Moottoriöljy Trkstus Täyttö Öljyn j suodttimen vihto Sisäperämoottorin vihteistoöljy Trkstus Täyttö Vihto Ajokulmn säätölitteen hydrulineste Trkstus Täyttö Vihto Ohjustehostimen neste Trkstus Täyttö Vihto Moottorin jäähdytysneste Trkstus Täyttö Vihto Ilmnsuodttimen puhdistus Irrotus Asennus Veden erottv polttoineensuodtin Tyhjennys Vihto Täyttö Polttoinejärjestelmä Rikstus Polttoinejärjestelmän täyttäminen Polttoinejärjestelmän tlvisäilytys Merivesijärjestelmä Merivesipumpun siipipyörän trkstus Perävetolitteen vedenoton trkstus Merivesijärjestelmän huuhtelu j tyhjennys Merivedenoton trkistminen Merivesisiivilän (jos vrusteen) puhdistus Jäähdytysnesteen vihtminen suljettuun jäähdytysjärjestelmään Suljetun jäähdytysjärjestelmän tyhjennys Suljetun jäähdytysjärjestelmän täyttö Korroosiosuoj Yleistietoj Moottorin korroosiosuojost Irrotus Puhdistus j trkstus Asennus Perävetolitteen korroosiosuojost Anodit j MerCthode järjestelmän sijinti Mdoituspiiri Brvo perävetolite MerCthode Moottorin mlus Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli Peräpeiliyksikkö Potkurikseli Moottorin yhdistin Vetokselin jtkeell vrustetut mllit Perävetolite, plkeet j moottorin linjus Kireyksien ylläpito Kippirenkn U pultit Moottorin kiinnikkeet Potkurit Brvo perävetolitteen potkurin irrotus Brvo One mllit Brvo Two mllit Brvo Three mllit Brvo perävetolitteen potkurin sennus Brvo One mllit Brvo Two mllit Brvo Three Vetohihn Vetohihnn vikojen tunnistus Akku Akkuj koskevt vrotoimet monimoottorisovelluksille M fin ELOKUU 2012 Sivu 43

52 Os 5 - Huolto Omistjn j käyttäjän velvollisuudet Käyttäjän velvollisuuten on suoritt kikki turvllisuustrkstukset, vrmist, että noudtetn kikki voitelu- j huoltoohjeit turvllist käyttöä silmällä pitäen, j viedä yksikkö Mercury Dieselin vltuutettuun korjusliikkeeseen määräikistrkstust vrten. Normli kunnosspitohuolto j vrost ovt omistjn ti käyttäjän vstuull, eikä niitä siten ktsot vlmistus- ti mterilivioiksi tkuuehtojen puitteiss. Yksilöllinen jotp j käyttö vikuttvt kunnosspitohuollon trpeeseen. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset limmilln. Kysy Mercury Dieselin vltuutetust korjusliikkeestä lisätietoj huollon puvälineistä. Jälleenmyyjän velvollisuudet Yleisesti jälleenmyyjän velvollisuuksiin sikst kohtn kuuluvt luovutust edeltävä trkstus j vlmistelu. Jälleenmyyjän tulisi: Vrmist ennen toimitust, että Mercury Dieselin moottori on sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Selittää j esitellä moottorin j veneen käyttö. Ant sikklle kopio luovutust edeltävästä trkstuslistst. Tkuurekisteröintikortin täyttäminen kokonisuudessn j sen lähettäminen tehtlle välittömästi uuden tuotteen myynnin yhteydessä. Kikkien moottorien on oltv rekisteröityjä tkuut vrten. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso Huoltoiktulust täydellinen luettelo kikist suoritettvist määräikishuolloist. Omistj ti käyttäjä voi itse suoritt joitkin näistä, mutt Mercury Dieselin vltuutetun korjusliikkeen on suoritettv muut huollot. Ennen sellisten huolto- ti korjusmenettelyjen yrittämistä, joit ei käsitellä tässä ohjekirjss, suosittelemme, että ostt sinmukisen Mercury Diesel- ti Mercury MerCruiser -huolto-ohjekirjn j luet sen huolellisesti. Tee-se-itse-huoltoehdotuksi Nykypäivän veneilylitteet, kuten Mercury Diesel -moottori, ovt erittäin teknisiä koneit. Erityiset polttoineen syöttöjärjestelmät säästävät polttoinett, mutt ovt smll monimutkisempi kouluttmttomlle meknikolle. Jos olet tee-se-itse-ihmisiä, tässä on sinulle ehdotuksi. Älä yritä mitään korjuksi, ellet ole perillä vroituksist, vroist j vdittvist toimenpiteistä. Turvllisuutesi on meille tärkeää. Mikäli yrität huolt tuotett itse, knntt tilt kyseisen mllin huolto-ohjekirj. Huolto-ohjekirjss nnetn oiket ohjeet, joit noudtt. Se on trkoitettu koulutetulle meknikolle, joten siinä voi oll toimenpiteitä, joit et ymmärrä. Älä yritä suoritt korjuksi, jollet ymmärrä toimenpiteitä. Eräiden korjusten suorittmisess trvitn erikoistyökluj j -litteit. Älä yritä tehdä tällisi korjuksi, ellei sinull ole näitä erikoistyökluj j -litteit. Voit vurioitt tuotett j joutu mksmn enemmän kuin jälleenmyyjä olisi veloittnut. Jos purt moottorin ti vetolitteen osittin etkä pysty korjmn sitä, jälleenmyyjän meknikon on koottv ost j testttv lite ongelmn määrittelemiseksi. Tämä tulee klliimmksi kuin koneen vieminen suorn jälleenmyyjälle ongelmn ilmetessä. Ongelm voi korjutu hyvin yksinkertisell säädöllä. Älä soit jälleenmyyjälle, huoltokonttoriin ti tehtseen j yritä sd heitä määrittelemään ongelm ti pyydä heiltä korjusmenettelyä. Heidän on vike määritellä ongelm puhelimess. Pikllinen Mercury Dieselin vltuutettu korjusliike on käytettävissä moottorin huoltmiseen. Siellä on pätevät tehtn kouluttmt meknikot. Suosittelemme, että pyydät Mercury Dieselin vltuutettu korjusliikettä tekemään määräjoin moottorillesi huoltotrkstuksi. Jälleenmyyjän tulee sett moottori syksyllä tlviteloille j huolt se ennen veneilykutt. Näin ongelmien mhdollisuus vähenee veneilykudell, kun hlut nutti ongelmttomst veneilystä. Sivu M fin ELOKUU 2012

53 Trkstus Os 5 - Huolto Trkst moottori usein j säännöllisesti, mikä utt ylläpitämään sen huippusuorituskyvyn. Korj mhdolliset ongelmt ennen niiden tphtumist. Koko moottori on trkstettv huolellisesti, mukn lukien kikki moottorin ost, joihin pääsee käsiksi. 1. Trkist, onko löysiä, vioittuneit ti puuttuvi osi, letkuj j kiristimiä. Kiristä ti vihd trvittess. 2. Trkist sähköliitännät j johdot vurioiden vrlt. 3. Irrot j trkst potkuri. Jos siinä on phoj koloj, vääntymiä ti murtumi, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 4. Korj moottorin ulkopinnn kolhut j syöpymisvuriot. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Stt joutu irrottmn moottorin suojuksen tiettyjen huoltotrkistusten j -toimenpiteiden jksi. Moottorin suojuksen irrottminen: 1. Nost moottorin suojus j irrot se kiinnikkeistä. - Moottorikopp 2. Kiinnitä moottorin suojus tkisin settmll se kiinnikkeiden päälle j pinmll ls. Huoltoiktulu (sisäperämoottorit) Rutiinihuolto Jokisen päivän luksi Trkist moottorin öljytso Trkist moottorin jäähdytysnesteen tso Trkist ohjustehostimen nestemäärä Trkist sisäperämoottorin vihteistoöljytso vihteistoöljysäiliöstä Jokisen päivän päätteeksi Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen Tyhjennä kikki vesi polttoineensuodttimest jokisen käytön jälkeen, jos käytetään pkksell Viikoittin Tyhjennä kikki vesi polttoineensuodttimest Trkist trimmipumpun nestetso Trkist, ettei meriveden imuukoiss ole roski ti vesiksvillisuutt Trkist merivesisuodtin j puhdist se Trkist moottorin j sisäperämoottorin nodit j vihd ne, jos ne ovt syöpyneet 50 % Jok toinen kuukusi Trkist kkuliitokset j kkunestetso Voitele potkurin kseli j kiristä mutteri uudelleen (jos jetn vin mkess vedessä, huoltoväli voidn pidentää neljäksi kuukudeksi) Ruiskut moottorin pinnt korroosiosuoj-ineell, jos jt suol- ti murtovedessä ti sstuneess vedessä Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Moottorin pinnt Q M fin ELOKUU 2012 Sivu 45

54 Os 5 - Huolto Trkst ilmnsuodtin jok toinen kuukusi ti jok 50. tunti, kumpi tulee ensin Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit jok toinen kuukusi ti jok 50. tunti, kumpi tulee ensin Jos jetn suolisess vedessä, väli lyhennetään 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin Määräikishuolto Ensimmäisten 25 tunnin jälkeen (ei ylitetä 30 tunti) Vihd moottoriöljy j suodtin. Vuosittin Suorit moottorin korjusmlus j suihkut se korroosiosuoj-ineell Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Moottorin pinnt Q tunnin välein ti vuosittin (kumpi sttuu ensin) Vihd moottoriöljy j suodtin. Vihd sisäperämoottorin vihteistoöljy Kiristä kippirenkn U-pultin lukkomutterit Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist perävetolitteen ristinivelet j voitele sen rihlt. Trkist plkeet j pkoputki j trkist kiristimien tiukkuus. Trkst tukilkeri j voitele moottorin yhdistin 50 tunnin välein, jos jetn pitkiä ikoj tyhjäkäynnillä Trkist, ettei mdoituspiirissä ole löysiä ti vioittuneit liitäntöjä. Jos vrusteen on MerCthode, test yksikön lähtörvot. Trkist,ettei sähköjärjestelmässä ole löysiä, vioittuneit ti syöpyneitä kiinnikkeitä. Vetokselin jtkeell vrustetut mllit: trkst, ettei vetokselin ristinivelissä, peräpeilipään (tkpylkän) lkereiss j moottoripään (lähdön) lkereiss ole kulumi 200 tunnin välein ti vuosittin (kumpi sttuu ensin) Silmämääräinen vuotojen trkstus Vihd moottoriöljy Vihd öljynsuodttimen pnos Vihd polttoineen vedenerottimen suodtin Trkist ohjustehostimen nestemäärä Trkist suljetun järjestelmän jäähdytysnesteen tso Trkst ilmnsuodttimen pnos j puhdist se trvittess Trkst lturin j ohjustehostimen uritetun kiilhihnn kunto Trkist polttoineen ruiskupumpun hmmshihnn kunto Puhdist meriveden/mken veden suodtin Trkst merivesipumppu j vihd siipipyörä trvittess Trkst suoj-nodi j vihd se trvittess 500 tunnin välein ti 5 vuoden välein (kumpi tulee ensin) Trkst j puhdist turohtimen välijäähdyttimen kennosto trpeen mukn 1000 tunnin välein ti 5 vuoden välein (kumpi tulee ensin) Puhdist polttoinesäiliö Puhdist ilmnsuodttimen pnos Trkst lämmönvihtimen putkistot j puhdist ne trpeen mukn 2000 tunnin välein ti 5 vuoden välein (kumpi tulee ensin) Vihd polttoineen ruiskutuspumpun hihn Huoltoloki. Kirj moottorin kikki huollot tähän. Muist tllett kikki työmääräykset j kuitit. Sivu M fin ELOKUU 2012

55 Os 5 - Huolto Päivämäärä Suoritettu huolto Moottorin käyttötunnit Moottoriöljy HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus HUOMAUTUS Moottorin käydessä kmpikselin ti kiertokngen ost voivt osu mitttikkuun j ktkist sen, mistä voi seurt moottorin sisäosien vurioituminen. Pysäytä moottori kokonn, ennen kuin poistt ti pnet mitttikun sisään. 1. Jos moottorin öljytso on trkstettv käytön ikn, smmut moottori j odot 5 minuutti, että öljy ehtii vlu öljypohjn. 2. Poist mitttikku. Pyyhi tikku puhtksi j senn se tkisin mitttikun putkeen. 90-8M fin ELOKUU 2012 Sivu 47

56 Os 5 - Huolto 3. Poist mitttikku j trkist öljyn tso. Öljytson pitää oll mitttikun merkkien välissä. Lisää trvittess öljyä. - Moottoriöljyn mitttikku - Moottoriöljyn täyttökorkki Täyttö TÄRKEÄÄ: Älä pne moottoriin liik öljyä. 1. Irrot öljyn täyttöukon korkki Öljyn täyttökorkki Lisää määritettyä öljyä, kunnes öljytso svutt mitttikun mksimimerkin mutt ei ylitä sitä. - Öljyä ei trvit - Öljyä voidn lisätä mutt rj ei s ylittää c - Öljyä täytyy lisätä mutt rj ei s ylittää c HUOMAUTUS: Jos moottori käytetään pitemmän ik (10 12 tunti), öljytson on oltv mitttikun MIN- j MAXmerkkien puolivälissä. 3,0 litrn TDI Nestetyyppi Tilvuus Moottoriöljy (suodttimen knss) 5W-30, jok täyttää VW / vtimukset 8,0 litr (8,45 US qt) Tilvuusero mitttikun minimi- j mksimimerkkien välillä 1,3 litr (1,4 US qt) TÄRKEÄÄ: Kun täytät moottori öljyllä, tote in mitttikull, pljonko öljyä trvitn. 3. Asenn öljyntäyttöukon korkki. Öljyn j suodttimen vihto Ktso Huoltoiktulust vihtovälit. Moottoriöljy on vihdettv, ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettv moottoriöljyä. Ktso Tekniset tiedot. 1. Käynnistä moottori j nn sen lämmetä normliin käyttölämpötiln. Sivu M fin ELOKUU 2012

57 Os 5 - Huolto 2. Pysäytä moottori j nn öljyn vlu viisi minuutti öljypohjn. 3. Irrot moottorin yläkopp. 4. Irrot öljynsuodttimen knsi, jott pluuventtiili vutuu j käytetty öljy pääsee virtmn tkisin öljypohjn. - Öljynsuodttimen knsi Reititä öljynvihtoletkun pää sopivn stin. - Öljynpoistopumppu - Öljynvihtoletku Pin nppi j vedä tyhjennysletkun tulpp ulos. - Nppi - Pistoke Virtlukon olless ON-sennoss pin sähkökeskuksen vsemmll puolell olev öljynpoistopumpun pinikett, kunnes kikki moottoriöljy on pumpttu ulos. - Sähkökeskus - Öljynpoistopumpun pinike 8. Öljynsuodttimen pnoksen vihtmist vrten erot pnos öljynsuodttimen knnest. 9. Puhdist knsi puhtll liinll M fin ELOKUU 2012 Sivu 49

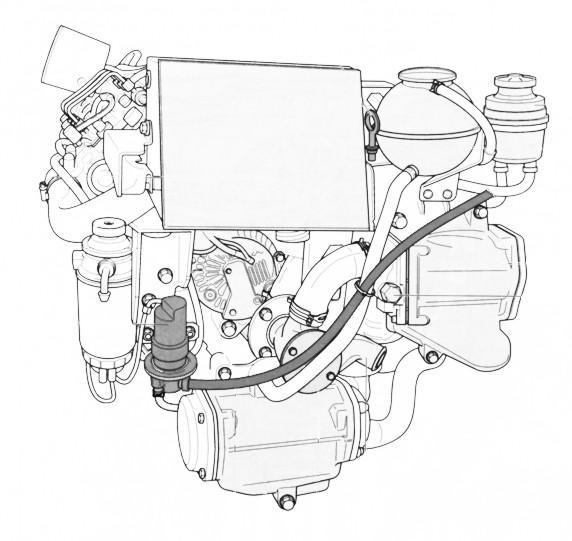

58 Os 5 - Huolto 10. Vihd tiivisteen O-renkt. 11. Levitä puhdst öljyä uusille tiivisteen O-renkille. c - Suodttimen knsi - O-rengs c - Öljynsuodttimen pnos d - Tppi j O-rengs d Asenn uusi öljynsuodttimen pnos suodtinkoteloon. TÄRKEÄÄ: Kun sennt öljynsuodttimen pnost, vrmist, että pnoksen lpäässä olev tppi kohdistuu koteloss olevn reikään. - Reikä Asenn knsi suodtinpnoksen päälle. Kiristä knsi ilmoitettuun vääntömomenttiin. Kuvus Nm l-in. l-ft Öljynsuodtinpnoksen knsi Säilytä j hävitä öljy ti öljyjätteet pikllisten virnomisten määräysten mukisesti. 15. Asenn kmpikmmion öljyntyhjennysletkun liitintulpp kmpikmmion olless tyhjä. Kiinnitä tyhjennysletku moottorin kuvn mukisesti. c - Poistopumppu - Tyhjennysletku c - Nippuside Asenn moottorin mitttikku. 17. Irrot öljyntäyttökorkki j lisää trvittv määrä öljyä moottoriin. Ktso lisätietoj kohdst Täyttö. TÄRKEÄÄ: Kun lisäät öljyä moottoriin, käytä in mitttikku trvittvn öljymäärän määrittämiseen. 18. Käynnistä moottori j trkist, onko vuotoj. Sivu M fin ELOKUU 2012

59 Sisäperämoottorin vihteistoöljy Os 5 - Huolto HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus HUOMAUTUS: Vihteistoöljytso vihtelee käytön ikn. Vihteistoöljyn tso tulee trkist, kun moottori on kylmä, ennen käynnistystä. Trkist vihteistoöljytso vihteistoöljysäiliöstä. Pidä vihteistoöljyn määrä suositetull käyttölueell. Ktso lisätietoj kohdst Täyttö. Vihteistoöljyn tso näytetään sinmukisell käyttölueell. - "ADD"-merkki - "OPERATING RANGE" -merkki TÄRKEÄÄ: Jos vihteistoöljysäiliön pohjll näkyy vettä ti sitä ilmestyy öljyn tyhjennystulppn ti jos vihteistoöljy näyttää väärän väriseltä, ot välittömästi yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Kumpikin oire stt merkitä sisäperämoottorin vesivuoto. Täyttö TÄRKEÄÄ: Jos trvitn yli 59 ml (2 fl oz) suuritehoist vihteistoöljyä öljysäiliön täyttämiseen, jokin tiiviste voi vuot. Puutteellinen voitelu voi vurioitt sisäperämoottori. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 1. Jos vihteistoöljyn tso ADD-merkin ll ti lähellä sitä, on lisättävä määritettyä vihteistoöljyä. 2. Irrot vihteistoöljysäiliön knsi. 3. Täytä säiliö määritetyllä nesteellä siten, että öljyn tso on käyttölueell. Älä täytä liik. c Vihteistoöljysäiliö - Vihteistoöljytso "ADD"-merkissä. - Vihteistoöljytso "OPERATING RANGE" -merkissä. c - Vihteistoöljysäiliön korkki Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Vihteistoöljysäiliö Q01 4. Vrmist, että vihteistoöljysäiliön korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. - Vihteistoöljysäiliön korkki HUOMAUTUS: Koko sisäperämoottorin täyttöohjeet nnetn kohdss Vihto. 90-8M fin ELOKUU 2012 Sivu 51

60 Os 5 - Huolto Vihto 1. Irrot vihteistoöljysäiliö kiinnikkeestä. - Vihteistoöljysäiliön kiinnike - Vihteistoöljysäiliö j korkki c - Pidikehihn c Tyhjennä vihteistoöljysäiliön sisältö sopivn stin. 3. Asenn säiliö kiinnikkeeseen. 4. Brvo One X -mllit:. Irrot potkuri.. Lske sisäperämoottori ivn ls/sisään. c. Irrot vihteistoöljyn täyttö-/tyhjennystulpp j tiivisteluslevy. d. Tyhjennä vihteistoöljy sopivn stin. - Täyttö- j tyhjennystulpp - Tiivisteluslevy mc Brvo Two X- j Brvo Three X -mllit:. Trimm perävetolite kokonn ulos.. Irrot vihteistoöljyn täyttö- j tyhjennystulpp j tiivisteluslevy. c. Tyhjennä vihteistoöljy sopivn stin Brvo Two X - Täyttö- j tyhjennystulpp - Tiivisteluslevy Brvo Three X Sivu M fin ELOKUU 2012

61 Os 5 - Huolto 6. Irrot öljytiln tuuletustulpp j tiivisteluslevy. Ann vihteistoöljyn tyhjentyä kokonn. - Tuuletustulpp - Tiivisteluslevy TÄRKEÄÄ: Jos öljyn täyttö-/tyhjennysukost tulee vettä ti jos öljy näyttää mitomiselt, perävetolite vuot, j se tulee trkistutt välittömästi Mercury Dieselin vltuutetuss korjusliikkeessä. 7. Lske sisäperämoottori siten, että potkurin kseli on vksuorss. 8. Kd sisäperämoottoriin öljyn täyttö-/tyhjennystulpn ukost High Performnce Ger Lue -vihteistoöljyä, kunnes ilm sisältämätöntä öljyä virt öljytiln tuuletustulpn ukost. TÄRKEÄÄ: Käytä perävetolitteess inostn suuritehoist Mercury/Quicksilver High Performnce Ger Lue - voiteluinett. Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine 9. Asenn öljytiln tuuletustulpp j tiivisteluslevy. Perävetoliteyksikkö Q Jtk vihteiston voiteluöljyn pumppust vetolitteeseen öljyn täyttö-/tyhjennystulpp-ukon kutt kunnes voiteluöljyä ilmestyy vihteiston öljysäiliöön. 11. Täytä vihteistoöljysäiliö niin, että vihteistoöljytso on käyttölueell. Älä täytä liik. c Vihteistoöljysäiliö - Vihteistoöljytso "ADD"-merkissä. - Vihteistoöljytso "OPERATING RANGE" -merkissä. c - Vihteistoöljysäiliön korkki Perävetolitemlli Nestetäyttötilvuus sisältää sisäperämoottorin j vihteistoöljysäiliön Nestetyyppi Nesteosnumero Brvo One X Diesel 2736 ml (92.5 oz) Brvo Two X Diesel 3209 ml (108.5 oz) Suuritehoinen vihteistovoiteluine A1 Brvo Three X Diesel 2972 ml (100.5 oz) 12. Vrmist, että vihteistoöljysäiliön korkin sisällä on kumitiiviste j senn. Älä kiristä liik. - Vihteistoöljysäiliön korkki Irrot pumppu perävetolitteen täyttö-/tyhjennystulpp-ukost. 90-8M fin ELOKUU 2012 Sivu 53

62 Os 5 - Huolto 14. Asenn nopesti tiivisteluslevy j täyttö-/tyhjennystulpp. Kiristä tulpp ilmoitettuun tiukkuuteen. mc Kikki Brvo-mllit kuvss - Täyttö- j tyhjennystulpp - Tiivisteluslevy Kuvus Nm l-in. l-ft Täyttö- j tyhjennystulpp Asenn perävetolitteen potkuri. Lisätietoj on kohdss Potkurit. 16. Trkist vihteistoöljysäiliön öljytso ensimmäisen käytön jälkeen. TÄRKEÄÄ: Vihteistoöljysäiliön öljytso koho j lskee sisäperämoottorin käytön ikn. Trkist in vihteistoöljyn tso, kun sisäperämoottori on jäähtynyt eikä moottori käy. Ajokulmn säätölitteen hydrulineste Trkstus TÄRKEÄÄ: Trkist nestetso vin, kun perävetolite on ivn lhll/sisässä. 1. Aset perävetolite ivn ls/sisään. 2. Trkist nesteen tso. Säiliön pinnn täytyy oll MIN- j MAX-viivojen välillä Säiliö - MIN- j MAX-viivt 3. Täytä trpeen mukn määritetyllä nesteellä. Ktso lisätietoj kohdst Täyttö. Sivu M fin ELOKUU 2012

63 Os 5 - Huolto Täyttö Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Ajokulmn säätölitteen j ohjustehostimen neste 1. Jos nestetso jää lle MIN-viivn, määritettyä nestettä on lisättävä. 2. Irrot täyttöukon korkki säiliöstä. HUOMAUTUS: Täyttöukon korkiss on ilmreikä. Ajokulmn säätölitteen hydrulipumppu Q1 Ajokulmn säätölitteen hydrulipumpun säiliö näyttää, että nestetso jää lle MIN-viivn. - Täyttökorkkisrj - Täyttökorkki sennettu 3. Lisää määritettyä nestettä, jott pint nousee säiliössä olevien MIN- j MAX-viivojen välille Säiliö - MIN- j MAX-viivt Putkilon viitenro Kuvus Käyttökoht Osnumero Asenn täyttökorkki. Vihto Ajokulmn säätölitteen j ohjustehostimen neste Ajokulmn säätölitteen hydrulipumppu Q1 Ajokulmn säätölitteen hydrulinestettä ei trvitse viht, ellei se sstu vedestä ti roskist. Ohjustehostimen neste Ohjustehostinjärjestelmän nestetso on trkistettv säännöllisesti. TÄRKEÄÄ: Älä jätä ohjuspyörää äärisentoon yli 15 sekunniksi moottorin käydessä. Ohjustehostimen neste lämpenee huomttvsti, kun ohjuspyörä on äärisennoss, j se voi iheutt ohjustehostinjärjestelmän vurioitumisen. Kun ohjuspyörä on äärisennoss, ohjustehostinpumpun melu ksv, kosk pumppu on tällöin täysin kuormitettun, j moottorin tyhjäkäynnin kierrosluku vähenee hetkellisesti. Trkstus 1. Keskitä sisäperämoottori j smmut moottori. 90-8M fin ELOKUU 2012 Sivu 55

64 Os 5 - Huolto 2. Poist täyttökorkki j mitttikku nestesäiliöstä j trkist nestemäärä. - Ohjustehostimen nestesäiliö - Täyttökorkki TÄRKEÄÄ: Jos nestesäiliön neste ei ole näkyvissä, ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Täyttö 1. Irrot täyttökorkki/mitttikku j pyyhi se puhtll liinll. 2. Kierrä täyttökorkki/mitttikku täysin ohjustehostimen nestesäiliöön. 3. Poist täyttökorkki/mitttikku nestesäiliöstä j trkist nestemäärä. Jos nestetso on lueell, nestettä ei pidä lisätä. Jos nestetso on lueell, nestettä voidn lisätä, mutt sen tso ei s ylittää enimmäismäärää lueell. Jos öljytso on lueell c, nestettä on lisättävä. Nestemäärä on riittävä, jos nestetso on lueell. HUOMAUTUS: Jos suuri ohjuskuormi odotetn pitemmäksi ik (10 12 tunti), nestetson on oltv vähintään mitttikun minimi-/mksimimerkkien puolivälissä. - Nestettä ei trvit - Öljyä voidn lisätä mutt rj ei s ylittää c - Öljyä täytyy lisätä mutt rj ei s ylittää c Lisää määriteltyä nestettä, jott nestepint nousee oikelle tsolle. Putkilon viitenro Kuvus Käyttökoht Osnumero 28 Dexron III utomttivihteistoneste 5. Asenn täyttökorkki/mitttikku. Vihto Ohjustehostusjärjestelmä Ohjustehostimen nestettä ei trvitse viht, ellei se liknnu. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Moottorin jäähdytysneste! VAROITUS Otin Loclly Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. Trkstus TÄRKEÄÄ: Trkist moottorin jäähdytysneste ennen moottorin käynnistystä. 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä. Sivu M fin ELOKUU 2012

65 Os 5 - Huolto 3. Jäähdytysnestetson on oltv jäähdytysnesteen pisuntsäiliön minimi- j mksimimerkkien välissä. c d - Jäähdytysnestesäiliö - Minimimerkki c - Mksimimerkki d - Jäähdytysnestesäiliön pinekorkki TÄRKEÄÄ: Jäähdytysnestettä vlvoo nturi. Jos jäähdytysneste on vähissä, kierroslukumittrin näytössä näkyy virhe j äänihälytys käynnistyy. 4. Jos jäähdytysneste on vähissä, smmut moottori j nn sen jäähtyä.. Trkist, onko jäähdytysnesteen pisuntjärjestelmässä vuotoj.. Trkst, ettei pinekorkin O-renkss ole vurioit, j vihd se trvittess. - Pinekorkki - Ylipineventtiili c - O-rengs c c. Pinett jäähdytysjärjestelmässä ylläpitävä pinekorkki ei ehkä toimi kunnoll. Testut korkki Mercury Dieselin vltuutetuss korjusliikkeessä. d. Ktso lisätietoj kohdst Täyttö j lisää määritettyä jäähdytysnestettä trpeen mukn. TÄRKEÄÄ: Kun sennt pinekorkki, muist kiristää sitä, kunnes se nksht, jäähdytysnesteen hukn välttämiseksi. 5. Jos jäähdytysnesteen tso on oike, senn pinekorkki j kiristä, kunnes se nksht. Täyttö 1. Ann moottorin jäähtyä. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä. 3. Jos pisuntsäiliössä olev jäähdytysneste on vähissä, lisää määritettyä jäähdytysnestettä trpeen mukn, kunnes sen tso on minimi- j mksimimerkkien välissä. c d - Jäähdytysnestesäiliö - Minimimerkki c - Mksimimerkki d - Jäähdytysnestesäiliön pinekorkki M fin ELOKUU 2012 Sivu 57

66 Os 5 - Huolto Kuvus Käyttökoht Osnumero Venemoottorin jäähdytysneste - 60 % vettä j 40 % G12/G12+ -pkksnestettä (lilnvärinen) / TL VW 774D (Stvill vin Euroopss) Fleetgurd Complet -vlmisseos, joss on DCA4-lisäinett Fleetgurdin osnumero: CC2825 Suljettu jäähdytysjärjestelmä A2 8M TÄRKEÄÄ: Kun sennt pinekorkki, muist kiristää sitä, kunnes se nksht, jäähdytysnesteen hukn välttämiseksi. 4. Asenn pinekorkki. Kiristä, kunnes korkki nksht. Vihto Vihd jäähdytysneste uuteen määritellyin ikvälein. Lisätietoj on kohdss Jäähdytysnesteen vihtminen suljetuss jäähdytysjärjestelmässä. Ilmnsuodttimen puhdistus Irrotus - Ilmnsuodtin Löysää ruuvi, joll ilmnsuodtin on kiinnitetty imusrjn, j irrot ilmnsuodtin. 2. Puhll suodttimeen pineilm sisältä ulospäin. Älä ylitä ilmoitettu ilmnpinett.! VAROITUS Pineilmn käyttö voi iheutt vkvn vmmn. Käytä in suojlsej pineilm käyttäessäsi, jott vältyt repeävien letkujen ti lentävien roskien iheuttmilt vmmoilt. - Ilmnsuodtin - Pineilmsuutin Ilmnsuodttimen puhdistus Suurin ilmnpine 2,0 r (29 psi) Sivu M fin ELOKUU 2012

67 Os 5 - Huolto TÄRKEÄÄ: Ilmnsuodtint ei s puhdist öljypohjisill tuotteill, kosk ne voivt vurioitt suodtinpnost. Asennus 1. Asenn ilmnsuodtin imusrjn. 2. Kiristä ilmnsuodttimen ruuvi tiuklle. - Ilmnsuodtin - Ruuvi c - Imusrj Veden erottv polttoineensuodtin c 50680! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. HUOMAUTUS Veden pääsy polttoineen ruiskutusjärjestelmään iheutt ruiskutussuuttimien j muiden osien syöpymistä j ruostumist, mikä estää polttoineen ruiskutusjärjestelmän toiminnn. Trkst päivittäin, onko veden erottimess vettä, j trkstut moottori välittömästi, jos polttoinejärjestelmässä on merkkejä vedestä. TÄRKEÄÄ: Kerää polttoine sopivn stin. Siivo polttoinevuodot välittömästi j hävitä polttoine turvllisesti noudtten pikllisi, liittovltion j knsinvälisiä lkej. Moottoriin kiinnitettävä, veden erottv, hienojkoisen pnoksen sisältävä polttoineensuodtin on vrustettu polttoinenturill, jonk pitäisi vroitt kuljettj suodttimeen joutuneest vedestä (WIF). Tämä polttoineensuodtin täytyy viht määritetyin välein ti in, kun polttoineess hvitn vettä, riippuen siitä kumpi sttuu ensin. Kuljettj voi sd vroituksen WIF-nturin hvitsemst polttoineen sisältämästä vedestä, jos veneessä on oiket mittrit: Mittri-ilmoitus (jos vrusteen) Merkkivlo (jos vrusteen) Jos moottori on vrustettu irrllisell ensiösuodttimell, se täytyy tyhjentää ti viht tietyin ikvälein ti in kun moottoriin kiinnitetyssä polttoineensuodttimess hvitn vettä. Tyhjennys Vesi j skk voidn vlutt moottoriin sennetust veden erottvst polttoineensuodttimest irrottmll suodttimen pohjss olev WIF-lähetinyksikkö. HUOMAUTUS: Vrmistksesi täydellisen tyhjentymisen tyhjennä suodtin lämpimällä ilmll ennen päivän käyttöä. Kylmällä ilmll, kun on mhdollist, että luhdevesi voi jäätyä, tyhjennä suodtin pin päivän käytön jälkeen. HUOMAUTUS: Aset sopiv sti polttoineensuodttimen lle likntunutt polttoinett ti vettä vrten. Hävitä polttoine j vnht suodttimet turvllisesti pikllisten, liittovltion j knsinvälisten säädösten mukisesti. 1. Aset sopiv sti veden erottvn, hienojkoisen pnoksen sisältävän polttoinesuodttimen lle. 2. Irrot WIF-nturin johtosrjn liitin. 3. Irrot suodttimen pohjss olev WIF-nturi. 4. Av ilmusruuvi. 5. Tyhjennä suodtint, kunnes polttoineess ei enää ole roski eikä vettä. 6. Asenn WIF-nturi j kiristä se tiuklle. 7. Liitä WIF-nturin johtosrjn liitin. 90-8M fin ELOKUU 2012 Sivu 59

68 Os 5 - Huolto 8. Asenn ilmusruuvi j kiristä se kunnoll. 9. Pin polttoineensuodttimen päällä olev rikstuspumppu, kunnes tuntuu vstust. Lisääntynyt vstus osoitt, että polttoinejärjestelmä on täyttynyt polttoineest. c - Rikstuspumppu - Ilmusruuvi c - Hienojkoisen pnoksen sisältävä polttoineensuodtin d - Polttoineen sisältämän veden hvitsev WIF-nturi e - WIF-nturin johtosrjn liitin e Vihto d 50732! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist. TÄRKEÄÄ: Hienojkoisen pnoksen sisältävää polttoineensuodtint ei void puhdist ti käyttää uudelleen. Se on vihdettv. 1. Kytke molemmt kkukpelit irti kust. 2. Irrot WIF-nturin johtosrjn liitin. 3. Aset sopiv sti veden erottvn, hienojkoisen pnoksen sisältävän polttoinesuodttimen lle. 4. Av hienojkoisen pnoksen sisältävä polttoineensuodtin j tyhjennä polttoine stin. 5. Irrot WIF-nturi j O-rengs polttoineensuodttimest. 6. Asenn WIF-nturi j O-rengs uuteen polttoineensuodttimeen. Kiristä tiukkn. 7. Täytä uusi polttoineensuodtin puhtll dieselpolttoineell. HUOMAUTUS: Kun olet vihtnut hienojkoisen pnoksen sisältävän polttoineensuodttimen j täyttänyt sen polttoineell, polttoinejärjestelmää ei trvitse ilmt. 8. Levitä puhdst dieselpolttoinett uuden polttoineensuodttimen tiivisteen O-renkseen. 9. Asenn uusi hienojkoisen pnoksen sisältävä polttoineensuodtin suodttimen kiinnikkeeseen j kiristä se käsin. 10. Liitä WIF-nturin johtosrjn liitin. 11. Kun olet vihtnut hienojkoisen pnoksen sisältävän polttoineensuodttimen, pin polttoineensuodttimen päällä olev rikstuspumppu, kunnes tuntuu vstust. Polttoinejärjestelmä on nyt täytetty. 12. Trkist silmämääräisesti, onko polttoinejärjestelmässä vuotoj. 13. Kytke kkukpelit. 14. Käynnistä j käytä moottori. Trkst, ettei suodttimen liitoksest vuod polttoinett. Jos vuot, trkst suodttimen sennus uudelleen. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. Täyttö Mäntätyyppinen rikstuspumppu sijitsee polttoineensuodttimen kiinnikkeessä j sillä: täytetään hienojkoisen pnoksen sisältävä polttoineensuodtin, kun suodtint vihdetn ti tyhjennetään. täytetään moottorin polttoinejärjestelmä, jos järjestelmä on kuivunut. esitäytetään polttoinejärjestelmä, jos moottori ei ole käytetty pitkään ikn. HUOMAUTUS: Toimi näin uuden suodttimen sennuksen jälkeen, jos suodtint ei ole esitäytetty ti jos suodttimest on poistettu polttoine vettä trkistettess. 1. Löysää polttoineensuodttimen knnkkeess olev ilmusruuvi. 2. Liikut rikstuspumppu toistuvsti ylös j ls, kunnes suodtin on täynnä eikä ilmusruuvist virtv polttoine enää sisällä ilmkupli. Sivu M fin ELOKUU 2012

69 Os 5 - Huolto 3. Kiristä ilmusruuvi tiuklle. - Rikstuspumppu - Ilmusruuvi c - Hienojkoisen pnoksen sisältävä polttoineensuodtin c Polttoinejärjestelmä Rikstus Esitäytä moottori, jos sitä ei ole käytetty vähään ikn ti se ei käynnisty. 1. Liikut hienojkoisen pnoksen sisältävän polttoineensuodttimen kiinnikkeessä olev käsipumppu/rikstusmäntää ylös j ls useit kertoj. 2. Käynnistä moottori. Polttoinejärjestelmän täyttäminen HUOMAUTUS: Noudt tätä menettelyä, jos polttoinejärjestelmä on jettu kuiviin ti os polttoinejärjestelmästä on tyhjennetty huolto vrten. 1. Liikut hienojkoisen pnoksen sisältävän polttoineensuodttimen kiinnikkeessä olev käsipumppu/rikstusmäntää ylös j ls useit kertoj suodttimen täyttämiseksi. 2. Trkist, ettei suodttimest vuod polttoinett. Vrmist, että polttoineensuodttimen kiinnikkeen ilmusruuvi on kiinni. Polttoinejärjestelmän tlvisäilytys 1. Täytä polttoinesäiliö, ettei siihen pääse muodostumn kondenstiot. 2. Trkist, onko polttoinejärjestelmässä vuotoj. 3. Tyhjennä kikki vesi kiertosuodttimest. 4. Vihd hienojkoisen pnoksen sisältävä polttoineensuodtin. Merivesijärjestelmä Merivesipumpun siipipyörän trkstus Merivesipumpun siipipyörä on trkstettv (j vihdettv trvittess) huoltoiktulun mukisin välein. Mercury suosittelee, että tämä huolto nnetn Mercury Dieselin vltuutetun korjusliikkeen tehtäväksi. 1. Sulje pohjventtiili Irrot merivesipumpun etupuolell olevt neljä ruuvi j irrot knsi. Hävitä O-rengs. Merivesipumpun knsiruuvit M fin ELOKUU 2012 Sivu 61

70 Os 5 - Huolto 3. Merkitse siipipyörän pyörimissuunt j irrot siipipyörän keskellä olev suojus. c d e f - Merivesipumppu - Siipipyörä c - Suojus d - O-rengs e - Suojus f - Ruuvit (4) 4. Irrot siipipyörä kselist sopivll vetimellä. 5. Tutki, onko siipipyörässä vurioit. Siipipyörä on vihdettv, jos siinä on vurion merkkejä. HUOMAUTUS: Pidä veneessä in ylimääräinen siipipyörä. 6. Voitele siipipyörä silikonisuihkeell ti glyseriinillä. 7. Työnnä siipipyörä kseliin j pin suojus siipipyörään. 8. Aset uusi O-rengs urn. 9. Asenn knsi kotelon päälle j kiinnitä se neljällä ruuvill. Kiristä ruuvit ilmoitettuun vääntömomenttiin. Kuvus Nm l-in. l-ft Merivesipumpun knsiruuvit Av pohjventtiili. 11. Käynnistä moottori j trkist, onko jäähdytysjärjestelmässä vuotoj. Perävetolitteen vedenoton trkstus Hnki sopivn kokoinen pl johto, jonk litt vedenoton reikiin. 2. Työnnä johto edestkisin perävetolitteen vedenotoiss vrmistksesi, että ne ovt uki, j poist lik ti vesiksvillisuus. Älä rput perävetolitteen mli. 3. Poist johto perävetolitteest j säilytä säännöllisiä vedenoton trkistuksi vrten. - Kksoisvedenoton veden imuukot - Sivuvedenoton veden imuukot Merivesijärjestelmän huuhtelu j tyhjennys 1. Sulje pohjventtiili. 2. Av j puhdist merivedensuodtin. 3. Täytä merivedensuodtin mkell vedellä j käytä moottori tyhjäkäynnillä. TÄRKEÄÄ: Pidä merivedensuodtin täytettynä puhtll vedellä moottorin käydessä. 4. Käytä moottori, kunnes siitä tulev vesi on kirkst, j vrmist, että kikki liete- j suoljäämät huuhdelln pois. 5. Smmut moottori. 6. Aset merivedensuodttimen knsi tkisin Sivu M fin ELOKUU 2012

71 Os 5 - Huolto 7. Kiinnitä sopiv letku meriveden jäähdytysjärjestelmän tyhjennysruuviin. Lämmönvihtimen tyhjennysruuvit - Suljetun jäähdytysjärjestelmän tyhjennysruuvi - Meriveden jäähdytysjärjestelmän tyhjennysruuvi 8. Av tyhjennysruuvi j lske vesi sopivn stin. 9. Kun vesi on tyhjennetty kokonn, poist letku j sulje tyhjennysruuvi. 10. Muist vt pohjventtiili ennen veneen käyttöä. Merivedenoton trkistminen Vrmist, että merivedenottoukot ovt puhtt j esteettömät Tyypillinen rungon läpi kulkev merivedenotto - Vedenottoukot Tyypillinen peräpeilin läpi kulkev merivedenotto Merivesisiivilän (jos vrusteen) puhdistus! VAROITUS Kun puhdistt merivesisiivilää, sulje pohjventtiili, jos se on vrusteen. Jos veneessä ei ole pohjventtiiliä, irrot j tuki meriveden tuloletku, jott estetään mhdollinen lppoilmiö, jolloin merivettä virt tyhjennysrei'istä ti irrotetuist letkuist. 1. Sulje pohjventtiili (jos vrusteen) moottorin olless smmutettun ti irrot j tuki meriveden tuloletku. 2. Irrot ruuvit, välilevyt j knsi. 3. Irrot siivilä, tyhjennystulpp, j luslevy. 4. Puhdist kikki roskt siiviläkotelost. Huuhtele sekä siivilä että kotelo puhtll vedellä. 5. Trkist knnen tiiviste j vihd jos se on vioittunut ti jos se vuot. 6. Asenn uudelleen siivilä, tyhjennystulpp, j luslevy.! VAROITUS Merivesisiivilästä vuotv merivesi stt joht liilliseen vesimäärään pilssissä. Liillinen vesi pilssissä voi vhingoitt moottori ti iheutt veneen uppomisen. Älä kiristä knnen ruuvej liik, ti knsi vääntyy j lk vuot merivettä pilssiin. 90-8M fin ELOKUU 2012 Sivu 63

72 Os 5 - Huolto 7. Asenn tiiviste j knsi käyttäen ruuvej j välilevyjä. Älä kiristä knnen ruuvej liik. f - Ruuvit j välilevyt - Lsillinen knsi c - Siivilä d - Kotelo e - Tyhjennystulpp j tiivisteluslevy f - Tiiviste c d e 8. Av pohjventtiili (jos vrusteen) ti irrot tulpp j liitä meriveden tuloletku tkisin. 9. Kun moottori käynnistetään ensi kert, trkist onko järjestelmässä vuotoj ti ilm. Ne voivt merkitä ulkoist vuoto. Jäähdytysnesteen vihtminen suljettuun jäähdytysjärjestelmään Suljetun jäähdytysjärjestelmän tyhjennys HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. HUOMAUTUS: Merivesiosston tyhjennyksestä on lisätietoj tämän osion kohdss Merivesijärjestelmän huuhtelu j tyhjennys. TÄRKEÄÄ: Huom seurvt seikt: Vrmist, että moottori on mhdollisimmn vksuorss, jott jäähdytysjärjestelmä tyhjenee täysin. Suljetuss jäähdytysosstoss on oltv määritettyä jäähdytysinett vuoden ympäri. Jos moottori ltistuu pkkselle, vrmist, että suljettu jäähdytysossto on täytetty etyleeniglykolipkksneste- j vesiliuoksell, jok on sekoitettu suojmn moottori limmlt lämpötillt, jolle se ltistuu. Älä käytä propyleeniglykolipkksnestettä moottorin suljetuss jäähdytysosstoss.! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 1. Ann moottorin jäähtyä Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä j jäähdytysnestesäiliöstä. Sivu M fin ELOKUU 2012

73 Os 5 - Huolto 3. Löysää suljetun jäähdytysjärjestelmän lämmönvihtimen tyhjennysruuvi noin kksi kierrost j lske vesi sopivn stin. - Suljetun jäähdytysjärjestelmän tyhjennysruuvi - Merivesijärjestelmän tyhjennysruuvi 4. Jos trpeen, puhdist suljettu jäähdytysjärjestelmä. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen. 5. Täytä järjestelmä määritetyllä jäähdytysnesteellä. Lisätietoj on kohdss Suljetun jäähdytysjärjestelmän täyttö. Suljetun jäähdytysjärjestelmän täyttö TÄRKEÄÄ: Käytä vin määritettyä jäähdytysnestettä Kuvus Tilvuus Osnumero Venemoottorin jäähdytysneste - 60 % vettä j 40 % G12/G12+ -pkksnestettä (lilnvärinen) / TL VW 774D (Stvill vin Euroopss) Fleetgurd Complet -vlmisseos, joss on DCA4-lisäinett Fleetgurdin osnumero: CC2825 9,0 litr (9,5 US qt) A2 8M Vrmist, että suljetun jäähdytysjärjestelmän lämmönvihtimen tyhjennysruuvi on tiukll. 2. Irrot pinekorkki jäähdytysnesteen pisuntsäiliöstä j jäähdytysnestesäiliöstä. c d - Jäähdytysnestesäiliö - Minimimerkki c - Mksimimerkki d - Jäähdytysnestesäiliön pinekorkki 3. Lisää jäähdytysnestettä hitsti pisuntsäiliöön. Ann sisään jääneen ilmn poistu. 4. Jos jäähdytysnestettä ei void lisätä, lisää merivesipumppuun jäähdytysvettä. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että vedenottoukkoihin sdn riittävästi vettä käytön ikn. 5. Älä senn pinekorkki. Käynnistä moottori j käytä sitä tyhjäkäynnillä noin kksi minuutti. 6. Lisää trvittess jäähdytysnestettä, jott pisuntsäiliön jäähdytysnesteen määrä pysyy määritellyllä tsoll. 7. Ann moottorin lämmetä Lisää trvittess jäähdytysnestettä, jott pisuntsäiliön jäähdytysnesteen määrä pysyy määritetyllä tsoll. 90-8M fin ELOKUU 2012 Sivu 65

74 Os 5 - Huolto 9. Trkst, ettei pinekorkin O-renkss ole vurioit, j vihd se trvittess. - Pinekorkki - Ylipineventtiili c - O-rengs c Asenn pinekorkki sen jälkeen, kun moottori on svuttnut normlin käyttölämpötiln (termosttin olless täysin uki) j jäähdytysnestetso pysyy smn. 11. Seur lämpötilmittri j trkist moottori jäähdytysnestevuotojen vrlt. Jos lämpötilmittri näyttää, että lämpötil on liin korke, ti jäähdytysnestettä vuot, smmut moottori välittömästi j selvitä vin syy. 12. Ann moottorin jäähtyä ensimmäisen käyttökerrn jälkeen. 13. Poist pinekorkki j lisää määritettyä jäähdytysnestettä pisuntsäiliössä osoitetulle tsolle. 14. Asenn j kiristä kunnoll pinekorkki. Korroosiosuoj Yleistietoj Kun kksi ti usempi erilisi metllej on sähköä johtvss suolisess, ssteisess ti runssti minerlej sisältävässä vesiliuoksess, tphtuu kemillinen rektio, jok iheutt sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tätä syöpymistä kutsutn glvniseksi korroosioksi j, mikäli sitä ei estetä, veden knss kosketuksiin joutuvt moottorin ost on vihdettv jn mittn. Glvnisen korroosion vikutusten hllitsemiseksi Mercury Dieselin moottorit vrustetn useill suoj-nodeill j muill korroosionsuojlitteill. Lue perusteellisempi selvitys korroosiost j korroosiosuojuksest oppst Veneiden korroosiosuojusops ( ). TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Mercury Diesel suosittelee, ettei toisen vlmistjn nodej käytetä. Kysy lisätietoj Mercury Dieselin vltuutetust korjusliikkeestä. Moottorin korroosiosuojost Moottori on vrustettu suoj-nodill, jok sijitsee välijäähdyttimen päätyknness j utt suojmn moottori j merivesijäähdytysjärjestelmää korroosiolt. Irrotus 1. Ann moottorin jäähtyä. HUOMAUTUS Jos merivedenottoletku ti pohjventtiiliä ei suljet, kun noditulpt irrotetn ti sennetn, seuruksen voi oll vesivurio. Sulje pohjventtiili ti irrot j tulpp merivedenottoletku, jott noditulppien reikiin ei pääse vettä. 2. Moottorin olless smmutettun sulje pohjventtiili (jos vrustettu) ti irrot j tuki meriveden tuloletku. 3. Tyhjennä merivesijärjestelmä. Ktso lisätietoj kohdst Merivesijärjestelmän huuhtelu j tyhjennys. Sivu M fin ELOKUU 2012

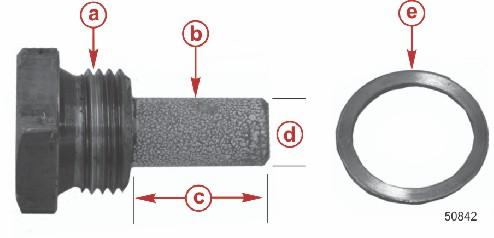

75 Os 5 - Huolto 4. Poist nodisennelm. - Välijäähdytin - Anoditulpp c - Anodin pituus 20 mm (0.79 in.) c Puhdistus j trkstus Trkstus- j vihtovälit vihtelevt riippuen merivesiolosuhteist j moottorin jotvst. HUOMAUTUS: Käytä hiekkpperi, kuituhrj ti puhdistuslppu j irrot jätteet nodien pinnlt, ennen kuin yrität määritellä syöpymisen määrää. Älä käytä pehmeää teräshrj, jok stt jättää pintn korroosion etenemistä nopeuttvi jäämiä. 1. Irrot kertymät j jäte. 2. Trkist j mitt nodi. Vert mitttuloksi uuden suoj-nodin tietoihin j vihd nodisrj, kun se on rputunut 50 %. HUOMAUTUS: Suoj-nodej on stvn vin sennelmin. Vihd sekä tulpp että nodi kokonisuuten Anoditulpp - Suoj-nodi c - Pituus d - Läpimitt e - Tiivisteluslevy Suoj-nodin mitt (uusi) Pituus Läpimitt 3. Hävitä tiivisteluslevy. Asennus 1. Asenn uusi tiivisteluslevy nodisennelmn mm (0.79 in.) 9.9 mm (0.390 in.) - Anodisrj - Tiivisteluslevy M fin ELOKUU 2012 Sivu 67

76 Os 5 - Huolto 2. Asenn nodisennelm j luslevy välijäähdyttimen päätyknteen j kiristä se tiuklle. - Anodi Av j liitä meriveden tuloletku ti v pohjventtiili, jos se on vrusteen. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että vedenottoukkoihin sdn riittävästi vettä käytön ikn. 4. Vrmist, että meriveden ottopumppuun tulee jäähdytysvettä. 5. Käynnistä moottori j trkist, onko vuotoj. Perävetolitteen korroosiosuojost Glvnisen korroosion vikutusten hllitsemiseksi Mercury Diesel -sisäperämoottorit vrustetn useill suoj-nodeill j muill korroosionsuojlitteill. Lue perusteellisempi selvitys korroosiost j korroosiosuojuksest Veneiden korroosiosuojusoppst ( ) Vihteistokotelon nodilevy 2 - Anodikilpi 3 - MerCthode-järjestelmä 4 - Anodipkkus 5 - Ajokulmn säätösylinterin nodit 6 - Lkerituen nodit 7 - Potkurikselin nodi (Brvo III vkio) HUOMAUTUS MerCthode-sennelmn pesu voi vurioitt osi j iheutt nope korroosiot. Älä puhdist MerCthodesennelm millään puhdistusvälineillä, kuten hrjoill ti pinepesulitteill. Sivu M fin ELOKUU 2012

77 Älä pinepese MerCthode-sennelm. Pinepesu vhingoitt referenssielektrodin johdon pint j vähentää korroosiosuoj. Os 5 - Huolto c MerCthode sennettun kiinnitysrungon lpinnlle - MerCthode-vertiluelektrodi - Älä ml c - Älä pese pinepesurill Anodit j MerCthode-järjestelmän sijinti TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Moottoriisi on eri kohtiin sennettu seurvt suoj-nodit. Nämä nodit uttvt suojmn glvniselt korroosiolt nten omn metllins syöpyä moottorin metlliosien semst. MerCthode-järjestelmä Elektrodisennelm korv nodipln. Järjestelmä on testttv riittävän tehon vrmistmiseksi. Testi tulee suoritt veneen lituripikss käyttäen Quicksilverin vertiluelektrodi j testimittri. Ot yhteys Mercury Dieselin vltuutettuun korjusliikkeeseen M fin ELOKUU 2012 Sivu 69

78 Os 5 - Huolto Anodit j MerCthode-järjestelmän sijinti Kuvus Sijinti Kuv Vihteistokotelon nodilevy Asennettu lvihteiston lpuolelle Kuplinnn estolevyn nodi Asennettu vihteistokotelon etupuolelle MerCthode-järjestelmä MerCthode-elektrodi on sennettu kiinnitysrungon lpinnlle. MerCthodevlvontyksikkö on sennettu moottoriin ti veneen peräpeiliin. Vlvontyksikön johtosrj yhdistyy elektrodijohtosrjn Anodipkkus (jos vrusteen) Kiinnitetty veneen peräpeiliin Ajokulmn säätösylinterin nodit Kiinnitetty kuhunkin säätösylinteriin Lkerituen nodi (Brvo One) Sijitsee potkurin edessä, potkurin etupuolen j vihteistokotelon välissä Potkurikselin nodi (Brvo Three) Sijitsee peräpotkurin tkn Korroosiosuojlitteiden lisäksi tulee suoritt seurvt toimenpiteet korroosion estämiseksi. 1. Ml moottori. Lisätietoj on kohdss Moottorin mlus. 2. Suihkut veneen sisällä olevt moottorin ost vuosittin Corrosion Gurd -ineell pintkäsittelyn suojmiseksi himmentymiseltä j korroosiolt. Voit myös suihkutt moottorin ulko-ost. Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Moottorin pinnt Q55 3. Pidä kikki voitelukohdt, vrsinkin ohjusjärjestelmä, vihde- j ksuvivustot, hyvin voideltuin. 4. Huuhtele jäähdytysjärjestelmä määräjoin, mieluiten jokisen käytön jälkeen. Sivu M fin ELOKUU 2012

79 Mdoituspiiri - Brvo-perävetolite Os 5 - Huolto Peräpeilisennelm j perävetolite on vrustettu mdoituspiirijohdoill, jotk vrmistvt sähkön hyvän jtkuvuuden moottorin, peräpeilisennelmn j perävetolitteen osien välillä. Mdoituspiirin hyvä jtkuvuus on hyvin tärkeää nodien j MerCthode-järjestelmän tehokklle toiminnlle. 1. Trkist ohjusvivun mdoitusjohto löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt. - Ohjusvivun mdoitusjohto Trkist sisemmän peräpeililevyn mdoitusjohto löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt. 3. Trkist kselin vihteistokotelon kotelon mdoituskilpi nodipikss löysien j väärien liitäntöjen oslt. - Sisemmän peräpeilikilven mdoitusjohto - Mdoituskilpi (nodipikn sisällä) Trkist kiinnitysrungon mdoitusjohdot löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt. - Kiinnitysrungon j kippirenkn mdoitusjohto - Kiinnitysrungon j säätösylinterin mdoitusjohdot M fin ELOKUU 2012 Sivu 71

80 Os 5 - Huolto 5. Trkist vuhtipyörän kotelon mdoituspiste, mdoitusjohto j sisemmän peräpeilin kilven mdoitusruuvi löysien liitosten, rikkinäisten liitinten j purkutuneiden johtojen vrlt. c Tyypillinen - Vuhtipyörän kotelon ruuvi ti mdoituspiste - Mdoituspiirin (mdoitus)johto c - Sisemmän peräpeilikilven mdoitusruuvi Trkist kippirenkn mdoitusjohto j perävetolitteen mdoituskilpi löysien liitäntöjen, rikkinäisten liitinten ti purkutuneiden johtojen vrlt Kippirenkn j kippirungon mdoitusjohto - Perävetolitteen j kippirungon mdoituskilpi 7. Trkist mdoitusprikt hydrulisen pkosrjn lohkokiinnittimien ll, missä pkosrjn lohko on sennettu kiinnitysrunkoon, löysien ti väärien liitäntöjen vrlt. - Mdoitusprikt 9957 Sivu M fin ELOKUU 2012

81 Os 5 - Huolto 8. Trkist perävetolitteen ristinivelen plkeiden mdoituskiinnikkeet j pkoputken mdoituskiinnikkeet löysien ti väärien liitäntöjen vrlt. Pkoputken mdoituskiinnike kuvss, ristinivelen plkeiden mdoituskiinnikkeet smoin - Pkoputken mdoituskiinnike MerCthode Jos vene on vrustettu MerCthode-järjestelmällä, se tulisi testt, jott voidn vrmist, että se on trpeeksi tehoks suojmn veneen vedenlisi metlliosi. Testi tulee suoritt veneen lituripikss käyttäen vertiluelektrodi j mittri. Vertiluelektrodi T 1 Hvitsimet j sähkövirt vedessä, kun testtn MerCthode-järjestelmää. Käytetään trkistmn rungon potentililukem Ktso sinmukisest Mercury MerCruiserin perävetolitteen huolto-oppst lisätietoj testusmenettelyistä. Moottorin mlus TÄRKEÄÄ: Korroosiovurio, jok iheutuu virheellisestä ksvillisuudenestomlin käytöstä, ei ole rjoitetun tkuun kttm. 1. Veneen rungon j peräpeilin mlminen: Voit mlt veneen rungon j peräpeilin likntumist estävällä mlill. Huom seurvt seikt: TÄRKEÄÄ: Älä ml nodej ti MerCthode-järjestelmän referenssielektrodej j -nodej. Mli tekee ne tehottomiksi, jolloin ne eivät enää estä glvnist korroosiot. TÄRKEÄÄ: Jos likntumisen esto on trpeen veneen rungolle ti peräpeilille, voit käyttää kupri- ti tinpohjist mli, jos niitä ei ole liss kielletty. Jos käytät kupri- ti tinpohjisi ksvillisuudenestomlej, huomioi seurv: Vältä sähköistä yhteyttä Mercury MerCruiser -tuotteen, nodiplojen ti MerCthode-järjestelmän sekä mlin välillä jättämällä vähintään40 mm (1-1/2 in.) mlmtont luett veneen peräpeiliin näiden kohtien ympärille. - Mlttu veneen peräpeili - Peräpeilin mlmton lue Perävetolitteen ti peräpeilisennelmn mlus: Perävetolite j peräpeili pitää mlt hyvältuisell vene- ti ksvillisuudenestomlill, jok ei sisällä kupri, tin ti mitään muut sähkövirt mhdollisesti johtv inett. Älä ml tyhjennysukkoj, nodej, MerCthode-järjestelmää äläkä mitään veneen vlmistjn nimeämiä kohteit. 90-8M fin ELOKUU 2012 Sivu 73

82 Os 5 - Huolto Voitelu Ohjusjärjestelmä! VAARA Vältä veneen hllinnn menetyksestä johtuvt vkvt vmmt ti kuolem. Vedä ohjuskpeli kokonn sisään ennen voitelu estääksesi hydrulilukon. HUOMAUTUS: Jos ohjuskpeliss ei ole rsvnipp, kpelin sisävijeri ei voi rsvt. 1. Jos ohjuskpeliss on rsvnipt, käännä ohjuspyörää, kunnes ohjuskpeli vetäytyy täysin kpelin suojuksen sisään. Lisää noin 3 pinllust rsv tyypillisestä käsikäyttöisestä voitelupistoolist. - Ohjuskpelin rsvnipp 6221 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Erikoisvoiteluine 101 Ohjuskpelin rsvnipp Q02 2. Käännä ohjuspyörää, kunnes ohjuskpeli on täysin ojennettun. Voitele kevyesti kpelin esillä olevt ost. - Ohjuskpeli ojennettun 6222 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Erikoisvoiteluine 101 Ohjuskpeli Q02 3. Voitele ohjustppi. - Ohjustppi mc Sivu M fin ELOKUU 2012

83 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ohjustppi K01 4. Kksoismoottoreill vrustetuiss veneissä: Voitele yhdystngon kääntöpisteet. Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Yhdystngon kääntöpisteet K01 5. Käynnistä ensin moottori j käännä ohjuspyörää useit kertoj oikelle j sen jälkeen vsemmlle vrmistksesi, että ohjusjärjestelmä toimii oikein, ennen kuin lähdet liikkeelle. Ksukpeli Voitele kuultppi j ksukpelin päiden kosketuspinnt. 80 Ksukpelin voitelu - Kuultppi - Ksuvijerin pää Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Kuultppi j ksukpelin päiden kosketuspinnt Otin Loclly Vihdekpeli 1. Voitele kääntöpisteet j ohjimien kosketuspinnt Tyypillinen perävetolitteen mllivihdekpeli - Kääntöpisteet - Ohjimien kosketuspint Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Vihdekpelin kääntöpisteet j ohjinten kosketuspinnt Otin Loclly 90-8M fin ELOKUU 2012 Sivu 75

84 Os 5 - Huolto Peräpeiliyksikkö 1. Voitele kilven tukilkeri pnemll siihen noin 8 10 pinllust rsv tvllisell käsikäyttöisellä rsvpuristimell. - Tukilkerin rsvussisäke Putkilon viitenro Kuvus Käyttökoht Osnumero 42 Potkurikseli Ristinivelen j kilven tukilkerin rsv HUOMAUTUS: Ktso lisätietoj kohdst Potkurin irrotus. 1. Voitele sisäperämoottorin potkurikseli.. Sivele pksu kerros jotkin seurvist voiteluineist potkurin kseliin. Tukilkerin rsvussisäke Q Potkurikseli Putkilon viitenro Kuvus Käyttökoht Osnumero 94 Korroosionsuojrsv Potkurikseli Q1 34 Specil Luricnt 101 Potkurikseli Q02 95 PTFE:tä sisältävä 2-4-Cvenevoiteluine Potkurikseli Q 1 Moottorin yhdistin TÄRKEÄÄ: Nämä moottorit on vrustettu suljetull moottorin yhdistimellä. Suljettu yhdistin j kselin rihlt voidn voidell perävetolitett irrottmtt. 1. Voitele moottorin yhdistimen rihlt rsvnippojen kutt pumppmll noin 8-10 pinllust moottorin yhdistimen rihlojen rsv tvllisell käsikäyttöisellä rsvpuristimell. Sivu M fin ELOKUU 2012

85 Os 5 - Huolto HUOMAUTUS: Jos venettä käytetään joutokäynnillä pitkiä ikoj, Brvo-mllien yhdistin on voideltv 50 tunnin välein. Yhdistin kuvss erillisenä selkeyden tki - Rsvnipp Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Moottoriyhdistin j kselin rihlt Q 1 Vetokselin jtkeell vrustetut mllit 1. Voitele peräpeilipään rsvnipp j moottoripään rsvnipp pumppmll pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. 2. Voitele vetokselin rsvnipt pinmll niihin 3 4 pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. c Vetokselin rsvnipt - Peräpeilipään rsvnipp c - Moottoripään rsvnipp Putkilon viitenro Kuvus Käyttökoht Osnumero 42 Ristinivelen j kilven tukilkerin rsv Perävetolite, plkeet j moottorin linjus Peräpeilipään rsvnipp, moottoripään rsvnipp, vetokselin rsvnipt Q1 HUOMAUTUS: Teetätä seurvt huollot Mercury Dieselin vltuutetuss korjusliikkeessä ti ktso lisätietoj Mercury MerCruiser Brvo -sisäperämoottorin huolto-ohjekirjst. 90-8M fin ELOKUU 2012 Sivu 77

86 Os 5 - Huolto 1. Voitele ristinivelen kselirihlt j O-renkt. - Ristinivelen kselirihlt - Ristinivelen kselin O-renkt Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Ristinivelen kselin O-renkt Q 1 2. Trkist ristinivelet hlkemien ti muiden kulumjälkien vrlt. Vrmist, että plkeenkiristimet ovt tiukll. 3. Kierrä kippirunko ylöspäin j sivult sivulle trkstksesi pkoputken, vihdekpelin plkeet j kiristimet. c e f - Ristinivelen plje - Pkoputki c - Kippirunko d - Kippirengs e - Kiinnitysrunko f - Vihdekpelin plkeet d Trkist moottorin linjus. c d Kohdistustyöklu - Kohdistustyöklun pää pistetään kiinnitysrunkosennelmn läpi c - Tukilkeri d - Moottorin yhdistin Sivu M fin ELOKUU 2012

87 Os 5 - Huolto Kohdistustyöklusennelm A 1 Kireyksien ylläpito Kippirenkn U-pultit 9183 HUOMAUTUS: Kippirengs on peräpeilisennelmn os. Kiristä kippirenkn U-pultit ilmoitettuun tiukkuuteen. Käytetään moottorin kohdistmiseen vkioon Brvo-peräpeilisennelmn sisäperämoottorin sentmist vrten. - Peräpeiliyksikkö - Kippirenkn U-pulttien mutterit Kuvus Nm l-in. l-ft Kippirenkn U-pulttien mutterit 3/8 tuum U-pultti Kippirenkn U-pultit 7/16 tuum U-pultti Moottorin kiinnikkeet Löysää moottorin tkkiinnikkeen pulttej 1-1-1/2 kierrost. Kiristä moottorin tkkiinnikkeen pultit ilmoitettuun kireyteen. - Moottorin tkkiinnike - Peräpeililevyn kiinnike c - Moottorin tkkiinnikkeen pultti c Kuvus Nm l-in. l-ft Moottorin tkkiinnikkeen pultit M fin ELOKUU 2012 Sivu 79

88 Os 5 - Huolto Potkurit Brvo-perävetolitteen potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. Brvo One -mllit 1. Suorist potkurikselin lukkoluslevyn tivutetut kielekkeet. c d e - Potkuri - Lukkoluslevy c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurimutteri Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 3. Kierrä potkurikselin mutteri vstpäivään j irrot se. 4. Liu'ut potkuri j kiinnitysost potkurikselist. c d e f g Brvo One -mllit - Potkurikselin rihlt - Etupinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulussovitin f - Lukkoprikk g - Potkurin mutteri 5301 Sivu M fin ELOKUU 2012

89 Os 5 - Huolto Brvo Two -mllit 1. Suorist potkurikselin lukkoprikn tivutetut kielekkeet. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 3. Kierrä potkurikselin mutteri vstpäivään j irrot mutteri. 4. Liu'ut potkuri j kiinnitysost potkurikselist. c d f Brvo Two - Potkurikselin rihlt - Etupinelevy c - Potkuri d - Rihlttu luslevy e - Lukkoprikk f - Potkurin mutteri e 8566 Brvo Three -mllit 1. Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. 2. Irrot potkurikselin nodin kiinnittävä pultti j luslevyt. 3. Irrot potkurikselin nodi. c - Potkuri - Potkurikselin mutteri c - Potkurikselin nodi d - Potkurikselin nodiruuvi e - Litteä luslevy f - Tähtiluslevy d f e Kierrä potkurikselin mutteri vstpäivään irrottksesi mutterin. 5. Ot potkuri j pinelevy pois potkurikselilt. 6. Käännä potkurimutterityöklull etummist potkurikselin mutteri vstpäivään j poist mutteri. 90-8M fin ELOKUU 2012 Sivu 81

90 Os 5 - Huolto Potkurimutterityöklu T 1 Autt etupotkurimutterin poistmisess j sentmisess Ot potkuri j pinelevy pois potkurikselilt. g i h j c d e f 5304 Brvo Three - Potkurin peräpuolen mutteri - Peräpotkuri c - Peräpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi Brvo-perävetolitteen potkurin sennus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll Brvo One -mllit TÄRKEÄÄ: Käytä oikensuuntist potkuri. Potkurin pyörimisliikkeen suunnn pitää oll sm kuin potkurikselin pyörimisliikkeen. 1. Levitä runssti yhtä seurvist Quicksilver-voiteluineist potkurikselin rihllle. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikselin rihlt Q02 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 94 Korroosionestorsv Potkurikselin rihlt Q1 HUOMAUTUS: Korroosionestorsv käytetään vin suolvesisovelluksiss. 2. Asenn potkuri j kiinnitysost kuvn mukisesti. Sivu M fin ELOKUU 2012

91 Os 5 - Huolto 3. Kiristä potkurimutteri ilmoitettuun tiukkuuteen. c d e f g Brvo One -mllit - Potkurikselin rihlt - Etupinelevy c - Flo-Torq II -vetolitenp d - Potkuri e - Vetoyksikön kulussovitin f - Lukkoluslevy g - Potkurimutteri HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Kuvus Nm l-in. l-ft Brvo One -potkurimutteri Kohdist sitten kielekkeet uriin 4. Lukkoprikll vrustetut mllit: Jtk potkurimutterin kiristämistä, kunnes kolme lukkoprikn kielekettä ovt linjss rihltun luslevyn urien knss. 5. Tivut kolme kielekettä ls rihltun luslevyn uriin c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri 4750 Brvo Two -mllit TÄRKEÄÄ: Käytä oikensuuntist potkuri. Potkurin pyörimissuunnn TÄYTYY OLLA sm kuin potkurikselin pyörimissuunnn. 1. Levitä runssti yhtä seurvist Quicksilver-voiteluineist potkurikselin rihllle. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikselin rihlt Q02 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 94 Korroosionestorsv Potkurikselin rihlt Q1 HUOMAUTUS: Korroosionestorsv käytetään vin suolvesisovelluksiss. 2. Asenn potkuri j kiinnitysost kuvn mukisesti. 3. Kiristä potkurimutteri ilmoitettuun tiukkuuteen. c e d 8566 f Brvo Two - Potkurikselin rihlt - Etupinelevy c - Potkuri d - Rihlttu luslevy e - Lukkoluslevy f - Potkurimutteri HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. 90-8M fin ELOKUU 2012 Sivu 83

92 Os 5 - Huolto Kuvus Nm l-in. l-ft Brvo Two -potkurimutteri Kohdistuskielekkeet joiss on urt 4. Jtk potkurimutterin kiristämistä, kunnes kolme lukkoprikn kielekettä ovt linjss rihltun luslevyn urien knss. 5. Tivut kolme kielekettä ls rihltun luslevyn uriin. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri 4750 Brvo Three 1. Levitä runssti yhtä seurvist Quicksilver-voiteluineist potkurikselin rihllle. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikselin rihlt Q02 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 94 Korroosionsuojrsv Potkurikselin rihlt Q1 HUOMAUTUS: Korroosionestorsv käytetään vin suolvesisovelluksiss. 2. Liu'ut etumminen pinenp potkurin kselille suippenev puoli potkuriin npn päin. 3. Kohdist rihlt j pne etumminen potkuri potkurikselille. 4. Asenn etumminen potkurin lukkomutteri j kiristä se potkurimutterityöklull ilmoitettuun tiukkuuteen. Potkurimutterityöklu T 1 Autt etupotkurimutterin poistmisess j sentmisess Kuvus Nm l-in. l-ft Brvo Three -mllin etupotkurimutteri Liu'ut tkpään pinenp potkurin kselille suippenev puoli potkuriin npn päin. 6. Kohdist rihlt j senn peräpotkuri. 7. Kiristä potkurimutteri ilmoitettuun tiukkuuteen. HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Kuvus Nm l-in. l-ft Brvo Three -mllin tkpotkurimutteri Sivu M fin ELOKUU 2012
