1 HUOMAUTUS: Seurv koskee vin CE:llä merkittyjä tuotteit. Vtimustenmukisuusvkuutus Mercury MerCruiser Tämä sisäperämoottori ti sisämoottori sennettun Mercury MerCruiserin ohjeiden mukn täyttää seurvien direktiivien vtimukset täyttäen niihin liittyvät stndrdit muutoksineen: Huviveneiden propulsiomoottorit, jotk täyttävät direktiivin 94/25/EY j sen muutoksen 2003/44/EY vtimukset Moottorin vlmistjn nimi: Mercury Mrine Osoite: W6250 W. Pioneer Rod, P.O. Box 1939 Kupunki: Fond du Lc, WI Postinumero: M: USA Vltuutetun edustjn nimi: Brunswick Mrine in EMEA Inc. Osoite: Prc Industriel de Petit-Rechin Kupunki: Verviers Postinumero: 4800 M: Belgi Pkoksupäästöjen rvioinnist ilmoituksen sneen litoksen nimi: Det Norske Verits AS Osoite: Veritsveien 1 Kupunki: Hovik Postinumero: 1322 M: Norj Tunnusnumero: 0575 Pkoksupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: B+C B+D B+E B+F G H Melupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: A A G H Muut soveltuvt yhteisön direktiivit: Sähkömgneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvus moottoreist j perusvtimuksist Moottorityyppi Polttoinetyyppi Thtisuus Z ti perävetolite, joss on kiinteä pkojärjestelmä Bensiini Nelithtinen Tämän vtimustenmukisuusvkuutuksen kttmien moottoreiden tunnistus Moottorituoteryhmän nimi: Erityinen moottorin tunnusnumero: Alken srjnumerost EC-moduulin H todistusnumero: Vzer 100 1A RCD-H-1 Vzer 100 ECT 1A RCD-H TKS 0W RCD-H MPI ECT 1A RCD-H TKS 0W RCD-H MPI 0W RCD-H MPI ECT 1A RCD-H-1 SeCore 4.3 0W RCD-H MPI 0W RCD-H-1 SeCore 5.0 0W RCD-H MPI ECT 1A RCD-H-1 SeCore 5.0 ECT 1A RCD-H MAG 0W RCD-H-1 SeCore 350 MAG 0W RCD-H MAG ECT 1A RCD-H-1 SeCore 350 MAG ECT 1A RCD-H MAG 0W RCD-H-1 SeCore 377 MAG 0W RCD-H MAG ECT 1A RCD-H MAG 0W RCD-H-1 SeCore 496 MAG 0W RCD-H MAG H.O. 0W RCD-H-1 SeCore 496 MAG H.O. 0W RCD-H MAG ECT 1A RCD-H-1 SeCore 496 MAG ECT 1A RCD-H MAG H.O. ECT 1A RCD-H-1 SeCore 496 MAG H.O. ECT 1A RCD-H MAG 1A RCD-H-1 SeCore 8.2 MAG 1A RCD-H , Mercury Mrine 8.2 MAG/H.O./SeCore -sisäperämoottorit (ei-ect) *8M * 90-8M

2 Moottorituoteryhmän nimi: Erityinen moottorin tunnusnumero: Alken srjnumerost EC-moduulin H todistusnumero: 8.2 MAG ECT 1A RCD-H-1 SeCore 8.2 MAG ECT 1A RCD-H-1 8,2 MAG H.O. 1A RCD-H-1 SeCore 8.2 MAG H.O. 1A RCD-H MAG H.O. ECT 1A RCD-H-1 SeCore 8.2 MAG H.O. ECT 1A RCD-H-1 Perusvtimukset Stndrdit Muu normisikirj/menetelmä Tekninen tiedosto Liite 1.B Pkoksupäästöt B.1 Moottorin tunnus Määrittele trkemmin (* = pkollinen stndrdi) B.2 Pkoksupäästöjen vtimukset * * EN ISO :1996 B.3 Kestävyys B.4 Omistjn käsikirj ISO 8665:1995 Liite 1.C Melupäästöt C.1 Melupäästötsot * *EN ISO C.2 Omistjn käsikirj Omistjn käsikirj Tämä vtimustenmukisuusvkuutus on nnettu vlmistjn yksinomisell vstuull. Vkuutn moottorivlmistjn puolest, että edellä minitut moottorit täyttävät kikki soveltuvt tärkeät vtimukset määritellyllä tvll. Nimi/ sem: Mrk Schwero, pääjohtj, Mercury Mrine Allekirjoitus j rvo: Julkisupäivämäärä j -pikk: Fond du Lc, Wisconsin, USA Säädösyhteyshenkilö: Regultions nd Product Sfety Deprtment Mercury Mrine W6250 W. Pioneer Rod Fond du Lc, WI USA Tunnisteet Kirj muistiin seurvt tiedot: Moottorin mlli j hevosvoimt Moottorin srjnumero Peräpeilisrjn srjnumero (sisäperämoottori) Välityssuhde Sisäperämoottorin srjnumero Vihteistomlli (sisämoottori) Välityssuhde Vihteiston srjnumero Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury MerCruiser -moottorisi. Kun ott huoltosioiss yhteyden vltuutettuun Mercury MerCruiser -jälleenmyyjään, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun tämä ops on hyväksytty pinettvksi. Mercury Mrine, jok hrjoitt jtkuvn tuotekehityksen politiikk, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrityksiä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Mercury Mrine, Fond du Lc, Wisconsin, USA. Pinettu Yhdysvlloiss. 2012, Mercury Mrine

3 Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M with Wves Logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury with Wves Logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus j #1 On the Wter ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolehtimisen j kunnosspidon vull voit huolett nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö-, huolto- j tkuuohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden Mercury MerCruiser -tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury MerCruiser Tkuuilmoitus Ostmsi tuotteeseen pätee rjoitettu tkuu, jonk Mercury Mrine on ntnut. Tkuuehdot esitetään tämän käsikirjn tkuut koskeviss luvuiss. Tkuuselitys sisältää kuvuksen siitä, mikä on tkuun kttm, mikä ei ole tkuun kttm, tkuusuojn kestojn, kuink prhiten sdn tkuusuoj, tärkeitä vstuuvputuslusekkeit j vhinkojen rjoituksi sekä muit tkuuseen liittyviä tietoj. Käy läpi nämä tärkeät tiedot. Mercury Mrinen tuotteet on suunniteltu j vlmistettu noudtten omi korken ldun vtimuksimme, soveltuvi ln normej j määräyksiä sekä tiettyjä päästömääräyksiä. Mercury Mrinell jokinen moottori käynnistetään j testtn ennen sen pkkmist kuljetust vrten tuotteen käyttövlmiuden vrmistmiseksi. Lisäksi tietyt Mercury Mrinen tuotteet testtn säännellyssä j vlvotuss ympäristössä käyttäen moottori jop 10 tunti, jott soveltuvien normien j määräysten noudttminen voidn todent j kirjt. Kikki uuten myydyt Mercury Mrinen tuotteet svt soveltuvn rjoitetun tkuusuojn riippumtt siitä, onko moottori osllistunut johonkin edellä kuviltuun testiohjelmn. Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, pyydä jälleenmyyjältä käynnistys- j käyttötoimenpiteiden hvintoesitystä. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroj, vroituksi, huomutuksi j ilmoituksi, yhdessä knsinvälisen vrsymolin knss,! j niiden vull kiinnitetään sentjn/käyttäjän huomio erityisohjeisiin tietyistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän Käyttö-, huolto- j tkuuohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä.

4 ! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit.

5 SISÄLLYSLUETTELO Os 1 - Tkuu Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell...2 Tkuun siirto... 2 Mercuryn IQ sertifiointiohjelm... 3 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd... 3 Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) vuoden rjoitettu tkuu korroosiot vstn vuoden rjoitettu tkuu korroosiot vstn: SeCore perämoottorit (ensiini)...6 Päästöjenhllinnn tkuutiedot... 6 Tärkeitä tietoj... 6 Päästöjenhllinttietojen merkki... 7 Omistjn vstuu... 7 Tkuukäytäntö Austrli j Uusi Seelnti... 7 MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö Tämän rjoitetun tkuun kestoik Tkuun siirto Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Yleiset sovellustkuutulukot (8.2 MAG/H.O./ei ECT) MAG sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö) MAG sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö) MAG sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö)...10 MAG sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö korroosio)...11 MAG sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö korroosio) MAG sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö korroosio) Yleiset sovellustkuutulukot (8.2 MAG/H.O./SeCore/ ei ECT) SeCore sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö) SeCore sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö) SeCore sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö)...12 SeCore sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö korroosio)...13 SeCore sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö korroosio) SeCore sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö korroosio) Päästöjenhllinnn tkuutiedot Tärkeitä tietoj Päästöjenhllinttietojen merkki Omistjn vstuu Os 2 - Moottoriisi tutustuminen Lisäkäyttöohjeit Axius järjestelmille Tunnistus Informtiotrr Smrtphone linkki Brvo sisäperämoottorien srjnumero j tunnistus Brvo peräpeilin srjnumero Nrullinen hätäktkisin...18 Kojeisto Uisteluohjuksen nopeusluetiedot Digitlimittrit Anlogimittrit Kukosäätimet (ei DTS mllit) Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Zero Effort toiminnot Kukosäätimet (DTS mllit) Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin toiminnot yksi moottori...22 Ohuell kompssinsuojuksell vrustetun, konsoliin sennettvn mllin toiminnot yksi moottori Kksikhvisen ohjuskonsolin, joss on CAN näppäimistö, ominisuudet j käyttö Moottorien synkronointi Ruorisemn hllinnn siirto Ruorisemien synkronointi ennen ruorisemn vihto Zero Effort toiminnot Hydrulinen jokulmn säätö Yhden moottorin jokulm/ylöskippus Kksoismoottorin jokulm/ylöskippus Säätöevät Trimmidelt Sähköjärjestelmän ylivirtsuojus...28 Äänihälytin Äänihälyttimen testus Gurdinin strtegi M fin LOKAKUU 2012 Sivu i

6 Os 3 - Vesillä Lisäkäyttöohjeit Axius järjestelmille Ehdotuksi turvlliseen veneilyyn Hiilimonoksidiltistus Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Veneen peruskäyttö (ei DTS mllit) Vesille lsku j veneen käyttö Käyttötulukko Veneen käynnistys j pysäytys Moottorin käynnistys Moottorin pysäytys Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä Pelkän ksun käyttö Veneen perävunukuljetus Käyttö pkksell Tyhjennystulpp j pilssipumppu Veneen peruskäyttö (DTS mllit) Vesille lsku j veneen käyttö Käyttötulukko Veneen käynnistys j pysäytys Moottorin käynnistys Moottorin pysäytys Pelkän ksun käyttö Veneen perävunukuljetus Käyttö pkksell Tyhjennystulpp j pilssipumppu Vedessä olevien ihmisten suojminen Veneillessä Veneen olless pikoilln Pikveneen j suuritehoisen veneen jo Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Vedenlisiin esteisiin osuminen Vetolitteen iskusuojus Mtlll sijitsevien vedenottoukkojen käyttö mtlikoss Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut tunnin totutusjo Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss Os 4 - Tekniset tiedot Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Alkoholi sisältävä polttoine Moottorin tekniset tiedot MAG, 8.2 MAG H.O. j SeCore 8.2 MAG, 8.2 MAG H.O Moottoriöljy Nesteiden ohjervot Moottori Brvo perävetolitteet Ohjustehostin j Power Trim nesteet Hyväksytyt ohjustehostinnesteet Hyväksytyt ohjustehostinnesteet Os 5 - Huolto Lisäkäyttöohjeit Axius järjestelmille Omistjn/käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu sisäperämoottorimllit Rutiinihuolto Määräikishuolto Huoltoloki Moottoriöljy Trkstus Täyttö Moottoriöljy j suodtin Öljyn poisto tyhjennyspumpull Öljynsuodttimen vihto Ohjusneste Suljettu jäähdytysjärjestelmä Jäähdytysnestevtimukset Jäähdytysnesteen tson trkistus Suljetun jäähdytysjärjestelmän täyttö Tyhjennys Puhdistus Sisäperämoottorin vihteistoöljy Trkstus Täyttö Vihto Power Trim neste Trkstus Täyttö...60 Vihto Akku Usempien EFI moottorien kkuj koskevt vrotoimet Liekinsmmuttimen puhdistus Imuilmn äänenvimentimen puhdistus (vin muut kuin DTS mllit) Sivu ii 90-8M fin LOKAKUU 2012

7 Positiivisen kmpikmmion tuuletusventtiilin (PCV) vihtminen Veden erottv polttoineensuodtin Gen III mllit Irrotus Asennus Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli tyypillinen Vihdekpeli DTS...66 Sisäperämoottorien ristinivelen kselin rihlt j O renkt (sisäperämoottoriyksikkö irrotettun)...67 Vetolevy Vetokselin jtkeell vrustetut mllit...67 Potkurit...68 Potkurin korjus Brvo perävetolitteen potkurin irrotus...68 Brvo One mllit Brvo Two mllit Brvo Three mllit Brvo perävetolitteen potkurin sennus Brvo One mllit Brvo Two mllit Brvo Three Apulitehihn Trkstus Trkstus Vihto Korroosiosuoj Korroosiotietoj...75 Mdoituspiirin jtkuvuuden ylläpito MerCthode järjestelmän kun vtimukset Anodit j MerCthode järjestelmän sijinti Quicksilver MerCthode järjestelmän trkistus Moottorin ulkopinnt Veneen pohjn hoito...78 Ksvillisuuden estomli Perävetolitteen pinnn hoito Merivesijärjestelmän huuhtelu perävetolitemllit Yleistietoj Brvo sisäperämoottori Huuhtelulitteet Perävetolitteen vedenotot Veneen olless poiss vedestä Brvo sisäperämoottori Veneen olless vedessä Brvo sisäperämoottori Veneen olless poiss vedestä vihtoehtoiset vedenotot Veneen olless vedessä vihtoehtoiset vedenotot SeCore moottorin huuhtelu Perävetolitteen vedenotoll vrustetut mllit Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys Moottorin vlmistelu säilytystä vrten Moottorin j polttoinejärjestelmän vlmistelu Huolto Merivesijärjestelmän tyhjennys Tyhjennysjärjestelmän tunnistus Ilmkäyttöinen yhden kohdn tyhjennysjärjestelmä Käsinvlutusjärjestelmä Ilmkäyttöinen yhden kohdn tyhjennysjärjestelmä Vene vedessä Vene poiss vedestä Käsinvlutusjärjestelmä Vene vedessä Vene poiss vedestä Veden tyhjentäminen Cool Fuel moduulist Perävetolitteen tyhjentäminen Akun säilytys Os 7 - Vinetsintä Elektronisen polttoineruiskutuksen (EFI) ongelmt DTS ongelmien määritys Lisäkäyttöohjeit Axius järjestelmille Engine Gurdin vlvontjärjestelmä Vinetsintätulukot Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Liillinen moottorin lämpötil Riittämätön moottorin lämpötil Alhinen moottoriöljynpine Akku ei ltudu Kukosäädintä on vike liikutell, siinä on liillist välystä ti siitä kuuluu epätvllisi ääniä Ohjuspyörä nykii ti sitä on vike kääntää Hydrulinen jokulmn säätö ei toimi (moottori ei toimi) Hydrulinen jokulmn säätö ei toimi (moottori toimii mutt perävetolite ei liiku) Os 8 - Asiksplvelutiedot Omistjn huoltopu Pikllinen korjusplvelu Huolto poiss koto Vrstettu moottori Trvittvt toimet uppomisen jälkeen Huoltovrost Osi j lisävrusteit koskevt kyselyt Ongelmien rtkisu Mercury Mrinen siksplvelun yhteystiedot Asikkn huolto oppt Englnninkieliset Muunkieliset M fin LOKAKUU 2012 Sivu iii

8 Os 9 - Trkistuslistt Luovutust edeltävä trkstus (PDI) Asikkn toimitustrkstus (CDI) Sivu iv 90-8M fin LOKAKUU 2012

9 Sisällysluettelo Os 1 - Tkuu Os 1 - Tkuu 1 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell... 2 Tkuun siirto... 2 Mercuryn IQ sertifiointiohjelm... 3 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd... 3 Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) vuoden rjoitettu tkuu korroosiot vstn vuoden rjoitettu tkuu korroosiot vstn: SeCore perämoottorit (ensiini)... 6 Päästöjenhllinnn tkuutiedot... 6 Tärkeitä tietoj... 6 Päästöjenhllinttietojen merkki... 7 Omistjn vstuu... 7 Tkuukäytäntö Austrli j Uusi Seelnti... 7 MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö Tämän rjoitetun tkuun kestoik Tkuun siirto Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö... 9 Yleiset sovellustkuutulukot (8.2 MAG/H.O./ei ECT) MAG sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö) MAG sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö) MAG sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö) MAG sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö korroosio) MAG sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö korroosio) MAG sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö korroosio) Yleiset sovellustkuutulukot (8.2 MAG/H.O./SeCore/ ei ECT) SeCore sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö) SeCore sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö) SeCore sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö) SeCore sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö korroosio) SeCore sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö korroosio) SeCore sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö korroosio) Päästöjenhllinnn tkuutiedot Tärkeitä tietoj Päästöjenhllinttietojen merkki Omistjn vstuu M fin LOKAKUU 2012 Sivu 1

10 Os 1 - Tkuu Tkuurekisteröinti USA j Knd Yhdysvltojen j Kndn ulkopuolell Trkist piklliselt mhntuojlt. 1. Voit muutt Mercury Mrinen tiedoiss olevn osoitteesi milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuunrekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. 2. Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. 3. Tkuurekisteröintiä käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen ostjlle. Jos tämä rekisteröintivhvistus ei svu 30 päivän kuluess, ot viipymättä yhteys jälleenmyyjään. Tkuusuoj on voimss vst, kun tuote on rekisteröity Mercury Mrinell. Tkuurekisteröinti - USA:n j Kndn ulkopuolell 1. On tärkeää, että myyntiliike täyttää tkuurekisteröintikortin kokonn j lähettää sen mhntuojlle ti Mrine Powerin huoltokeskukseen, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. 2. Tkuurekisteröintikortiss todetn nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivä, käyttötyyppi j myyvän mhntuojn j jälleenmyyjän koodinumero, nimi j osoite. Mhntuoj ti jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. 3. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, täytyy nt sinulle välittömästi mhntuojn/ jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin, j sinun pitää säilyttää se mhdollist tulev käyttöä vrten. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemusten vlmisteluun. 4. Eräissä miss Mrine Powerin huoltokeskus lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun olet snut mhntuojlt ti jälleenmyyjältä tkuurekisteröintikortin tehdskppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt ti jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt ti jälleenmyyjältä, koskeeko tämä muovikortti sinu. 5. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn on kohdss Knsinvälinen tkuu. Ktso sisällysluettelost. TÄRKEÄÄ: Eräiden miden lki vtii, että tehds j jälleenmyyjä pitävät yllä rekisteröintilistoj. Me hlumme, että KAIKKI tuotteet rekisteröidään tehtll siltä vrlt, että meidän täytyy ott omistjiin yhteyttä. Vrmist, että Mercury Mrine - mhntuoj ti vltuutettu Mercury Mrine -jälleenmyyjä täyttää tkuurekisteröintikortin välittömästi j lähettää tehtn kppleen lueesi Mrine Powerin knsinväliseen huoltokeskukseen. Tkuun siirto Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Sivu M fin LOKAKUU 2012

11 Os 1 - Tkuu Mercuryn IQ-sertifiointiohjelm Mercuryn IQ-sertifioidun vlmistjn sentmt Mercury MerCruiser -tuotteet ovt IQ-sertifioituj tuotteit, joille nnetn ehkä yhden (1) vuoden rjoitettu lisätkuu. IQ-sertifiointiohjelm kehitettiin niitä MerCruiserin veneveistämösikkit vrten, jotk ovt yltäneet korkempiin vlmistusstndrdeihin. Se on ln ensimmäinen j ino kttv vlmistjien sennuksiin liittyvä sertifiointiohjelm. Ohjelmll on kolme tvoitett: 1. Prnt tuotteiden kokonisltu. 2. Prnt veneen omistmiskokemust. 3. Prnt sikstyytyväisyyttä yleensä. Sertifiointiprosessin trkoituksen on trkist kikki vlmistukseen j moottorien sennukseen liittyvät seikt. Ohjelm käsittää suunnittelun, vlmistuksen j sennuksen trkistusviheet, joit veneveistämöjen on noudtettv. Sertifioinniss sovelletn johtvi menetelmiä, joill pyritään seurvn: Moottorin sennukseen liittyvät tehokkuudet j prht käytännöt Ensiluokkiset sennelm- j komponenttimäärittelyt. Tehokkt sennusprosessit. Aln vkiot lopputestusmenettelyt. Veneveistämöt, jotk suorittvt ohjelmn menestyksellisesti loppuun j täyttävät kikki sertifiointivtimukset, svt IQjärjestelmän sertifioidun vlmistjn semn sekä Mercuryn yhden (1) vuoden rjoitetun lisätkuun kikille MerCruisermoottorill vrustetuille veneille, jotk on rekisteröity veneveistämön sertifiointipäivänä ti sen jälkeen missä päin milm thns. Mercury on omistnut osn verkkosivustostn IQ-sertifiointiohjelmn minostmiseen j sen kuluttjille ntmien etujen vlottmiseen. Tämänhetkinen luettelo MerCruiser-moottorill vrustetuist venemerkeistä, jotk ovt sneet IQsertifioinnin, on nähtävissä sivustoss Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd TÄRKEÄÄ: Mercuryn tuotesuojohjelm ei koske tiettyjä suurtehotuotteit, kolmimoottorisennuksi j kupllisi sovelluksi. Mercuryn Tuotesuojohjelm ktt odottmttomt mekniset vit j sähkövit, joit voi tphtu vkioikisen rjoitetun tkuun jälkeen. Ohjelm voidn hnkki viimeistään vuoden kuluttu lkuperäisestä moottorin rekisteröintipäivästä, j sopimuksen kestoksi voidn vlit 1 5 vuott. Vlinninen Mercuryn tuotesuojohjelm on ino tehtn vltuuttm jtkotkuuohjelm, jok on stviss moottorillesi. Kysy osllistuvlt Mercury MerCruiser -jälleenmyyjältä ohjelmn täydet tiedot. Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) Mitä tkuu ktt Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kestoik 90-8M fin LOKAKUU 2012 Sivu 3

12 Os 1 - Tkuu Tkuuik huvivenekäyttöön Tkuuik lk tuotteen ensimmäisestä myyntipäivästä huvivenekäyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. IQ-sertifioidun sentjn sentmille tuotteille nnetn yhden (1) vuoden lisätkuu. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist; ktso omst mllistsi perustkuuik: Tkuu Horizon-sisämoottoreille j Vzer 100 -sisäperämoottoreille Rjoitettu tkuu Horizon-sisämoottoreille j Vzer 100 -sisäperämoottoreille on neljä (4) vuott, kun sentjn on IQ-sertifioitu sentj, ti kolme (3) vuott, jos sentjll ei ole sertifiointi. Tkuu SeCore-sisäperämoottoreille Rjoitettu tkuu SeCore-sisäperämoottoreille on neljä (4) vuott, kun sentjn on IQ-sertifioitu sentj, ti kolme (3) vuott, jos sentjll ei ole sertifiointi. Tkuu hinusurheilusisämoottoreille Rjoitettu tkuu kikille Tow Sports 5.7 TKS -hinusurheilusisämoottoreille on kksi (2) vuott, kun sentjn on IQ-sertifioitu sentj, ti yksi (1) vuosi, jos sentjll ei ole sertifiointi. Rjoitettu tkuu kikille muille hinusurheilusisämoottoreille on kolme (3) vuott, kun sentjn on IQ-sertifioitu sentj, ti kksi (2) vuott, jos sentjll ei ole sertifiointi. Tkuu kikille muille mlleille Rjoitettu tkuu kikille muille ensiinikäyttöisille sisäperämoottoreille j sisämoottoreille edellä minittuj moottoreit lukuun ottmtt on kksi (2) vuott, kun sentjn on IQ-sertifioitu sentj, ti yksi (1) vuosi, kun sentjll ei ole sertifiointi. Tkuuik kuplliseen käyttöön Tkuuik lk tuotteen ensimmäisestä myyntipäivästä kuplliseen käyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti, kumpi thns täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuun siirto Jäljellä olev tkuuik voidn siirtää huvivenekäytön sikklt toiselle huvivenekäytön sikklle, kun tuote rekisteröidään sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Tkuun lkkutus Tkuusuoj lkkutetn käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupss Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Ehdot, jotk on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt tuotteen myyntiliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti uudelleen) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuuktteen smiseksi. Mercury Mrine vr itselleen oikeuden sett ehdon, että kikki tkuukte on riippuvinen siitä onko sinmukinen huolto todistettvsti suoritettu. Mitä Mercury Mrine tekee Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn pitää järjestää Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Sivu M fin LOKAKUU 2012

13 Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Os 1 - Tkuu Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuoppn toimint- j käyttöjkso-osn suosituksi Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö sellisten polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (ktso käyttö-, huolto- j tkuuops) Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Veneen käyttäminen moottori ylitrimmttun Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUU DESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAI KAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUU VAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLI SIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. 3 vuoden rjoitettu tkuu korroosiot vstn 3 VUODEN RAJOITETTU TAKUU KORROOSIOTA VASTAAN Mitä tkuu ktt Mercury Mrine tk, ettei yksikään uusi Mercury-, Mriner-, Mercury Rcing-, Sport Jet-, M 2 Jet Drive-, Mercury Mrine -perämoottorin seurntlite, MerCruiser-sisämoottori ti -sisäperämoottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. Tkuun kestoik Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäisen kerrn myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön, sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle (ei-kupllisess käytössä), kun tuote rekisteröidään sinmukisesti uudelleen. Tkuusuoj kumotn käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen. Ehdot, jotk on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt myyntiliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huolto- j tkuuohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (rjoituksett mukn lukien suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää itsellään oikeuden vti, että tkuusuojn sminen riippuu sinmukisen huollon todistettvst suorittmisest. Mitä Mercury tekee Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, vlintmme mukn, korjt villiset ost, viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury pidättää itsellään oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Järjestämme sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt 90-8M fin LOKAKUU 2012 Sivu 5

14 Os 1 - Tkuu Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosiot, tehtll sennetun jet-vetolitteen korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. 4 vuoden rjoitettu tkuu korroosiot vstn: SeCore-perämoottorit (ensiini) 4 VUODEN RAJOITETTU TAKUU KORROOSIOTA VASTAAN: SEACORE-PERÄMOOTTORIT (BENSIINI) Mitä tkuu ktt Mercury Mrine tk, ettei uusi MerCruiser SeCore -moottori, -peräpeili j -sisäperämoottori lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. Tkuun kestoik Tämä rjoitettu korroosiotkuu kestää neljä (4) vuott joko siitä päivämäärästä, jolloin MerCruiser SeCore -moottori, -peräpeili j -sisäperämoottori ensimmäiseksi myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukn, kumpi sttuu ensin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Jäljellä olev tkuusuoj voidn siirtää seurvlle (ei-kupllisen käytön) ostjlle rekisteröimällä tuote sinmukisesti uudelleen. Tkuusuoj lkkutetn käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupss Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Ehto, jok on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt tuotteen myyntiliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huolto- j tkuuohjekirjss esitetty rutiinihuolto on suoritettv ohjekirjss määrätyn huoltoiktulun mukisesti (mukn lukien rjoituksett suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. Mitä Mercury Mrine tekee Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn syöpyneen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn pitää järjestää Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Sähköjärjestelmän korroosio Vurioiden iheuttm korroosio Pelkästään kosmeettiseen vurioon johtv korroosio Väärinkäyttö ti epäsinmukinen huolto Lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosio Tehtll sennetun jet-vetolitteen korroosio Vesiksvillisuudest johtuv korroosio Vrost (sikkn hnkkimt ost) Alle vuoden pituisell rjoitetull tkuull myyty tuote Sovelluksess käytetyt tuotteet. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö, ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Päästöjenhllinnn tkuutiedot Tärkeitä tietoj Voit nähdä tuotettsi koskevt päästöjenhllinnn tkuutiedot moottoriin kiinnitetystä Päästöjenhllinttiedot -merkistä. Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen. Luettelo tyypillisistä moottorin päästöjenhllintkomponenteist on omistjn käsikirjn tkuuosn kohdss Päästöjenhllintjärjestelmän komponentit. Sivu M fin LOKAKUU 2012

15 Päästöjenhllinttietojen merkki Os 1 - Tkuu Mercury MerCruiser kiinnittää tehtll näkyvään pikkn moottoriin väärinkäyttöä kestävän päästöjenhllinttietojen (ECI) merkin. Huom, että todistus mtlist päästöistä ei vikut moottorin kuntoon, toimintn ti suorituskykyyn. Veneveistämöt j jälleenmyyjät eivät s poist ennen myyntiä tätä kilpeä ti os, johon se on kiinnitetty. Jos muutokset ovt välttämättömiä, ot yhteys Mercury MerCruiseriin j kysy vihtomerkkien stvuudest ennen kuin jtkt. Vdittvn päästöilmoituksen lisäksi merkissä luetelln moottorin srjnumero, tuoteryhmä, soveltuv päästöstndrdi, vlmistusik (kuukusi, vuosi) j moottorin iskutilvuus. FAMILY: XXXXXXXXXXXX EMISSION CONTROL INFORMATION NOT FOR SALE IN US THIS ENGINE IS SOLELY FOR EXPORT AND IS THEREFORE EXEMPT UNDER 40 CFR FROM U.S. EMISSION STANDARDS AND RELATED REQUIREMENTS. REFER TO THE OWNERS MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SERIAL #: XXXXXXXX DOM: MMM YYYY HC+NOx FEL : XX.X g/kwh c d DISP: X.XL CO FEL : XXX g/kwh e POWER : XXX kw g f - Soveltuv stndrdi - Moottorin srjnumero c - Moottoriryhmän nimi d - Hiilivety- j typpioksidiryhmän päästörj e - Vlmistuspäivä f - Moottorin iskutilvuus, moottorin teho g - Hiilimonoksidiryhmän päästörj TÄRKEÄÄ: CE-merkki päästöjenhllinttietojen merkin oikess lkulmss osoitt, että EU:n vtimustenmukisuusvkuutus on voimss. Ktso lisätietoj tämän ohjekirjn etusivult. TÄRKEÄÄ: Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen ECIEXEMP ECI-merkki FAMILY: XXXXXXXXXXXX EMISSION CONTROL INFORMATION NOT FOR SALE IN US THIS ENGINE IS SOLELY FOR EXPORT AND IS THEREFORE EXEMPT UNDER 40 CFR FROM U.S. EMISSION STANDARDS AND RELATED REQUIREMENTS. REFER TO THE OWNERS MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SERIAL #: XXXXXXXX DOM: MMM YYYY HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEXEMP Vtimustenmukisuusstndrdi On merkki vientiin trkoitetust venemoottorist, jot Yhdysvltin EPA:n pkoksupäästöjä koskevt säännökset 2010 eivät koske 40 CFR :n mukisesti. Tätä venemoottori ei myydä Yhdysvlloiss. Omistjn vstuu Käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti slli päästöjen ylittävän tsot, joiden mukisiksi moottorin tehdssetukset on tehty. Tkuukäytäntö Austrli j Uusi-Seelnti MerCruiserin rjoitettu tkuu Austrli j Uutt-Seelnti koskev käytäntö Tämän rjoitetun tkuun myöntäjä on Mrine Power Interntionl Pty Ltd ACN osoitteest Bessemer Drive, Dndenong South, Victori 3175, Austrli (puhelin (61) (3) ), sähköposti: merc_info@mercmrine.com. Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kuluttjlle myöntämät edut nnetn muiden kuluttjlin myöntämien oikeuksien j korvuskeinojen lisäksi suhteess tuotteisiin ti plveluihin, joit tkuu koskee. Tuotteemme sisältävät tkuit, joit ei void sulke pois Austrlin kuluttjlin puitteiss. Sinull on oikeus sd korvv tuote ti hyvitys merkittävästä vist sekä korvus muist kohtuullisesti ennkoitvist menetyksistä ti vhingoist. Sinull on myös oikeus sd tuotteet korjtuiksi ti vihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän ltuisi ti vik ei täytä merkittävän vin määritystä. Tämän rjoitetun tkuun kestoik Voit vti tämän rjoitetun tkuun list korvust vin virheille, jotk ilmenevät sinmukisen tkuujkson ikn (ktso seurv). Meidän on myös stv korvushkemuksesi ennen tkuujn päättymistä. MerCruiserin ensiinikäyttöiset sisäperä- j sisämoottorit Khden vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen 90-8M fin LOKAKUU 2012 Sivu 7

16 Os 1 - Tkuu MerCruiser SeCore Kolmen vuoden tuotetkuu Neljän vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen MerCruiser Tow Sport -moottorit Kolmen vuoden tuotetkuu Kolmen vuoden korroosiotkuu Yhden vuoden / 500 tunnin tuotetkuu, kevyt kupllinen Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle huvivenekäyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen ei pidennä tämän rjoitetun tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist. Trkist omn mllisi perustkuuik. Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle kuplliseen käyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuun siirto Jäljellä olev tkuuik voidn siirtää seurvlle huvikäyttöön ostvlle sikklle rekisteröimällä tuote sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Tämän rjoitetun tkuun mukinen tkuuik päättyy seurvsti hnkitun, käytetyn tuotteen oslt: Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Hnkint romuliikkeestä Hltuunotto vähittäissikklt Hnkint huutokupst Tämän rjoitetun tkuun mukisen tkuusuojn svt vin vähittäismyyntisikkt, jotk ostvt tuotteen Mercury Mrinen myyntimss vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuusuojn smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. Mercury Mrinen yksinominen j ino velvoite tämän rjoitetun tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine - myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on stvn osoitteest Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus yllä minittuun osoitteeseen. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tämä rjoitettu tkuu ei korv ostjlle sin liittyviä kuljetuskuluj ti mtkik. Jos suoritettu huolto ei ole tämän rjoitetun tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttj ei ole velvollinen mksmn silloin, kun huolto suoritetn hyväksyttävän ltutkuun virheen korjmiseksi j kyseinen tkuu on Mercury Mrine sitov Austrlin kuluttjlin mukn. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tämän rjoitetun tkuun mukisen tkuusuojn smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Tämä rjoitettu tkuu ei kt seurvi: Veneen käyttäminen moottori ylitrimmttun Rutiinihuoltokohteet Säädöt Normli kuluminen Sivu M fin LOKAKUU 2012

17 Os 1 - Tkuu Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell. Ktso Käyttö-, huolto- j tkuuohjekirj. Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi. Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden knss. Ktso Käyttö-, huolto- j tkuuohjekirj. Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, silloinkin, kun käyttäjänä on edellinen omistj, mitätöi tkuun. Tämä rjoitettu tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Tämä rjoitettu tkuu ei myöskään kt veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyviä kuluj. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. Tämä rjoitettu tkuu ei kt mitään kuluj, jotk tkuun vtiminen stt iheutt sikklle. LUKUUNOTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOITA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. Tkuun siirto Austrli j Uutt-Seelnti koskev käytäntö Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä rungon tunnistenumeron (HIN) Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Austrliss j Uudess-Seelnniss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment Brunswick Asi Pcific Group Privte Bg 1420 Dndenong South, Victori 3164 Austrli Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. 90-8M fin LOKAKUU 2012 Sivu 9

18 Os 1 - Tkuu Osoitteenmuutos on mhdollist tehdä milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä rungon tunnistenumero (HIN). Yleiset sovellustkuutulukot (8.2 MAG/H.O./ei-ECT) MAG-sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö) Huvivenekäyttöön trkoitettu sovellus: Vkio rjoitettu tkuu lueen j veneen vlmistjn mukn Kikki moottorit (MAG, High Output) Alue Ei IQ-sertifioitu veneen vlmistj IQ-sertifioitu veneen vlmistj Amerikt (pitsi Brsili) 1 vuosi 2 vuott Ltinlinen Amerikk 1 vuosi 2 vuott Brsili 2 vuott 2 vuott Euroopp, IVY, Etelä-Afrikk 2 vuott 3 vuott Lähi-itä, Afrikk 1 vuosi 2 vuott Austrli, Uusi-Seelnti 2 vuott 2 vuott Jpni 2 vuott Alken vuott Alken Eteläinen Tyynimeri 2 vuott 2 vuott Muut Asin lueet 1 vuosi 1 vuosi MAG-sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö) Kupllinen sovellus: Normli rjoitettu tkuu lueen j veneen vlmistjn mukn Kikki moottorit (MAG, High Output) Alue Ei IQ-sertifioitu veneen vlmistj IQ-sertifioitu veneen vlmistj Amerikt (pitsi Brsili) 1 vuosi 1 vuosi Ltinlinen Amerikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Brsili 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Euroopp, IVY, Etelä-Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Lähi-itä, Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Austrli, Uusi-Seelnti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Jpni 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Eteläinen Tyynimeri 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Muut Asin lueet 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti MAG-sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö) Hllituksen sovellus: Normli rjoitettu tkuu lueen j veneen vlmistjn mukn Kikki moottorit (MAG, High Output) Alue Ei IQ-sertifioitu veneen vlmistj IQ-sertifioitu veneen vlmistj Amerikt (pitsi Brsili) 1 vuosi 1 vuosi Ltinlinen Amerikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Brsili 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Euroopp, IVY, Etelä-Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Lähi-itä, Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Austrli, Uusi-Seelnti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Jpni 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Eteläinen Tyynimeri 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Muut Asin lueet 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Sivu M fin LOKAKUU 2012

19 Os 1 - Tkuu MAG-sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö korroosio) Huvivenekäyttöön trkoitettu sovellus: Normli rjoitettu korroosiotkuu lueen mukn kikille veneenvlmistjille Alue Amerikt (pitsi Brsili) Ltinlinen Amerikk Brsili Euroopp, IVY, Etelä-Afrikk Lähi-itä, Afrikk Austrli, Uusi-Seelnti Jpni Eteläinen Tyynimeri Muut Asin lueet Kikki moottorit (MAG, High Output) 3 vuott 3 vuott 2 vuott 3 vuott 3 vuott 3 vuott 2 vuott Alken vuott 1 vuosi MAG-sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö korroosio) Kupllinen sovellus: Normli rjoitettu korroosiotkuu lueen mukn kikille veneenvlmistjille Alue Amerikt (pitsi Brsili) Ltinlinen Amerikk Brsili Euroopp, IVY, Etelä-Afrikk Lähi-itä, Afrikk Austrli, Uusi-Seelnti Jpni Eteläinen Tyynimeri Muut Asin lueet Kikki moottorit (MPI, High Output) 1 vuosi 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti MAG-sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö korroosio) Hllituksen sovellus: Normli rjoitettu korroosiotkuu lueen mukn kikille veneenvlmistjille Alue Amerikt (pitsi Brsili) Ltinlinen Amerikk Brsili Euroopp, IVY, Etelä-Afrikk Lähi-itä, Afrikk Austrli, Uusi-Seelnti Jpni Eteläinen Tyynimeri Muut Asin lueet Kikki moottorit (MAG, High Output) 3 vuott 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 90-8M fin LOKAKUU 2012 Sivu 11

20 Os 1 - Tkuu Yleiset sovellustkuutulukot (8.2 MAG/H.O./SeCore/ei-ECT) SeCore -sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö) Huvivenesovellus: Vkio rjoitettu tkuu lueen j veneen vlmistjn mukn Kikki moottorit (MPI, MAG, High Output) Alue Ei IQ-sertifioitu veneen vlmistj IQ-sertifioitu veneen vlmistj Amerikt (pitsi Brsili) 3 vuott 4 vuott Ltinlinen Amerikk 3 vuott 4 vuott Brsili 2 vuott 2 vuott Euroopp, IVY, Etelä-Afrikk 3 vuott 4 vuott Lähi-itä, Afrikk 2 vuott 3 vuott Austrli, Uusi-Seelnti 3 vuott 3 vuott Jpni 2 vuott Alken vuott Alken Eteläinen Tyynimeri 2 vuott 2 vuott Muut Asin lueet 1 vuosi 1 vuosi SeCore -sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö) Kupllinen sovellus: Normli rjoitettu tkuu lueen j veneen vlmistjn mukn Kikki moottorit (MPI, MAG, High Output) Alue Ei IQ-sertifioitu veneen vlmistj IQ-sertifioitu veneen vlmistj Amerikt (pitsi Brsili) 1 vuosi 1 vuosi Ltinlinen Amerikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Brsili 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Euroopp, IVY, Etelä-Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Lähi-itä, Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Austrli, Uusi-Seelnti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Jpni 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Eteläinen Tyynimeri 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Muut Asin lueet 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti SeCore -sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö) Hllituksen sovellus: Normli rjoitettu tkuu lueen j veneen vlmistjn mukn Kikki moottorit (MPI, MAG, High Output) Alue Ei IQ-sertifioitu veneen vlmistj IQ-sertifioitu veneen vlmistj Amerikt (pitsi Brsili) 1 vuosi 1 vuosi Ltinlinen Amerikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Brsili 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Euroopp, IVY, Etelä-Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Lähi-itä, Afrikk 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Austrli, Uusi-Seelnti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Jpni 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Eteläinen Tyynimeri 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Muut Asin lueet 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Sivu M fin LOKAKUU 2012

21 Os 1 - Tkuu SeCore-sisäperämoottorisrj, ei päästöjenhllint (huvivenekäyttö korroosio) Huvivenesovellus: Vkio rjoitettu korroosiotkuu lueen mukn kikille veneenvlmistjille Alue Amerikt (pitsi Brsili) Ltinlinen Amerikk Brsili Euroopp, IVY, Etelä-Afrikk Lähi-itä, Afrikk Austrli, Uusi-Seelnti Jpni Eteläinen Tyynimeri Muut Asin lueet Kikki moottorit (MPI, MAG, High Output) 4 vuott 4 vuott 2 vuott 4 vuott 4 vuott 4 vuott 2 vuott Alken vuott 1 vuosi SeCore-sisäperämoottorisrj, ei päästöjenhllint (kupllinen käyttö korroosio) Kupllinen sovellus: Normli rjoitettu korroosiotkuu lueen mukn kikille veneenvlmistjille Alue Amerikt (pitsi Brsili) Ltinlinen Amerikk Brsili Euroopp, IVY, Etelä-Afrikk Lähi-itä, Afrikk Austrli, Uusi-Seelnti Jpni Eteläinen Tyynimeri Muut Asin lueet Kikki moottorit (MPI, MAG, High Output) 1 vuosi 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti SeCore-sisäperämoottorisrj, ei päästöjenhllint (hllituksen käyttö korroosio) Hllituksen sovellus: Normli rjoitettu korroosiotkuu lueen mukn kikille veneenvlmistjille Alue Amerikt (pitsi Brsili) Ltinlinen Amerikk Brsili Euroopp, IVY, Etelä-Afrikk Lähi-itä, Afrikk Austrli, Uusi-Seelnti Jpni Eteläinen Tyynimeri Muut Asin lueet Kikki moottorit (MPI, MAG, High Output) 3 vuott 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Päästöjenhllinnn tkuutiedot Tärkeitä tietoj Voit nähdä tuotettsi koskevt päästöjenhllinnn tkuutiedot moottoriin kiinnitetystä Päästöjenhllinttiedot -merkistä. Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen. Luettelo tyypillisistä moottorin päästöjenhllintkomponenteist on omistjn käsikirjn tkuuosn kohdss Päästöjenhllintjärjestelmän komponentit. 90-8M fin LOKAKUU 2012 Sivu 13

22 Os 1 - Tkuu Päästöjenhllinttietojen merkki Mercury MerCruiser kiinnittää tehtll näkyvään pikkn moottoriin väärinkäyttöä kestävän päästöjenhllinttietojen (ECI) merkin. Huom, että todistus mtlist päästöistä ei vikut moottorin kuntoon, toimintn ti suorituskykyyn. Veneveistämöt j jälleenmyyjät eivät s poist ennen myyntiä tätä kilpeä ti os, johon se on kiinnitetty. Jos muutokset ovt välttämättömiä, ot yhteys Mercury MerCruiseriin j kysy vihtomerkkien stvuudest ennen kuin jtkt. Vdittvn päästöilmoituksen lisäksi merkissä luetelln moottorin srjnumero, tuoteryhmä, soveltuv päästöstndrdi, vlmistusik (kuukusi, vuosi) j moottorin iskutilvuus. FAMILY: XXXXXXXXXXXX EMISSION CONTROL INFORMATION NOT FOR SALE IN US THIS ENGINE IS SOLELY FOR EXPORT AND IS THEREFORE EXEMPT UNDER 40 CFR FROM U.S. EMISSION STANDARDS AND RELATED REQUIREMENTS. REFER TO THE OWNERS MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SERIAL #: XXXXXXXX DOM: MMM YYYY HC+NOx FEL : XX.X g/kwh c d DISP: X.XL CO FEL : XXX g/kwh e POWER : XXX kw g f - Soveltuv stndrdi - Moottorin srjnumero c - Moottoriryhmän nimi d - Hiilivety- j typpioksidiryhmän päästörj e - Vlmistuspäivä f - Moottorin iskutilvuus, moottorin teho g - Hiilimonoksidiryhmän päästörj TÄRKEÄÄ: CE-merkki päästöjenhllinttietojen merkin oikess lkulmss osoitt, että EU:n vtimustenmukisuusvkuutus on voimss. Ktso lisätietoj tämän ohjekirjn etusivult. TÄRKEÄÄ: Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen ECIEXEMP ECI-merkki FAMILY: XXXXXXXXXXXX EMISSION CONTROL INFORMATION NOT FOR SALE IN US THIS ENGINE IS SOLELY FOR EXPORT AND IS THEREFORE EXEMPT UNDER 40 CFR FROM U.S. EMISSION STANDARDS AND RELATED REQUIREMENTS. REFER TO THE OWNERS MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SERIAL #: XXXXXXXX DOM: MMM YYYY HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEXEMP Vtimustenmukisuusstndrdi On merkki vientiin trkoitetust venemoottorist, jot Yhdysvltin EPA:n pkoksupäästöjä koskevt säännökset 2010 eivät koske 40 CFR :n mukisesti. Tätä venemoottori ei myydä Yhdysvlloiss. Omistjn vstuu Käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti slli päästöjen ylittävän tsot, joiden mukisiksi moottorin tehdssetukset on tehty. Sivu M fin LOKAKUU 2012

23 Os 2 - Moottoriisi tutustuminen Os 2 - Moottoriisi tutustuminen Sisällysluettelo Lisäkäyttöohjeit Axius järjestelmille Tunnistus Informtiotrr Smrtphone linkki Brvo sisäperämoottorien srjnumero j tunnistus...17 Brvo peräpeilin srjnumero Nrullinen hätäktkisin Kojeisto Uisteluohjuksen nopeusluetiedot Digitlimittrit Anlogimittrit Kukosäätimet (ei DTS mllit) Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Zero Effort toiminnot Kukosäätimet (DTS mllit) Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin toiminnot yksi moottori...22 Ohuell kompssinsuojuksell vrustetun, konsoliin sennettvn mllin toiminnot yksi moottori Kksikhvisen ohjuskonsolin, joss on CAN näppäimistö, ominisuudet j käyttö Moottorien synkronointi Ruorisemn hllinnn siirto Ruorisemien synkronointi ennen ruorisemn vihto Zero Effort toiminnot Hydrulinen jokulmn säätö Yhden moottorin jokulm/ylöskippus Kksoismoottorin jokulm/ylöskippus Säätöevät Trimmidelt Sähköjärjestelmän ylivirtsuojus Äänihälytin Äänihälyttimen testus Gurdinin strtegi M fin LOKAKUU 2012 Sivu 15

24 Os 2 - Moottoriisi tutustuminen Lisäkäyttöohjeit Axius-järjestelmille Jos veneessäsi on Axius-järjestelmällä vrustettuj DTS-moottoreit, lue myös Axius-käyttöohje, jok toimitettiin veneen mukn. Tunnistus Srjnumerot ovt vlmistjn koodej lukuisiin MerCruiser-moottorisi koskeviin yksityiskohtiin. Kun ott yhteyttä MerCruiser-huoltoon, ilmoit in mlli- j srjnumerot. Informtiotrr Informtiotrr on jäähdytysnestesäiliössä. - Smrtphone-linkki - Huoltopistetiedot c - Moottorin srjnumero d - Peräpeilin srjnumero e - Sisäperämoottorin srjnumero f - Tekniset tiedot c d e f Smrtphone-linkki Sknn smrtphone-puhelimell smrtphone-linkistä mhdollisuutt sd piktuotetietoj. Smrtphone-linkki Sivu M fin LOKAKUU 2012

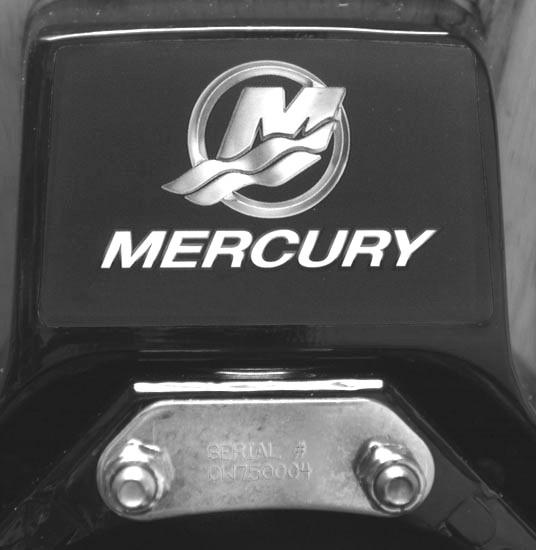

25 Brvo-sisäperämoottorien srjnumero j tunnistus Os 2 - Moottoriisi tutustuminen Brvo-sisäperämoottorin srjnumero, välityssuhde, mllinumero j viivkoodi on upotettu mdoituskilpeen, jok sijitsee sisäperämoottorin vsemmll puolell. Brvo-sisäperämoottorin tiedot mdoituskilvessä Srjnumero on leimttu myös vetokselin koteloon tksuojuksen tkpuolelle. Tätä käytetään vltuutettujen MerCruiserliikkeiden pysyvänä viitteenä Brvo-peräpeilin srjnumero Brvo-sisäperämoottorin srjnumeron leimus Brvo-peräpeilin srjnumero on leimttu Brvo-peräpeilisennelmn U-pultin kilpeen Srjnumeron sijinti U-pultin kilvessä 90-8M fin LOKAKUU 2012 Sivu 17

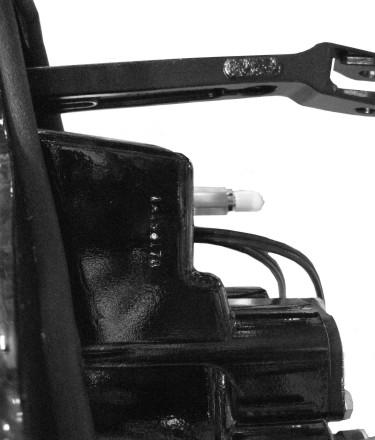

26 Os 2 - Moottoriisi tutustuminen Srjnumero on leimttu myös kiinnitysrunkoon. Tätä käytetään vltuutettujen MerCruiser-liikkeiden pysyvänä viitteenä. Nrullinen hätäktkisin Srjnumeron sijinti kiinnitysrungoss Hätäktkisimen tehtävänä on smmutt moottori, kun kuljettj poistuu jjn piklt (esim. sinkoutuu vhingoss pois kuljettjn piklt). c RUN OFF - Hätäktkisin - Nru c - Käyttäjäkiinnikkeet Vhingoss heittymiset, kuten putominen yli lidn, tphtuvt todennäköisimmin: mtllitisiss urheiluveneissä klstusveneissä moottoriurheiluveneissä Vhingoss heittymisiä voi sttu myös: huonojen jotpojen vuoksi jos istutn istuimell ti veneen lidll plnusnopeuksill jos seistään plnusnopeuksill jos jetn plnusnopeuksill mtlss ti esteikköisessä vedessä jos päästetään irti ohjuspyörästä sen vetäessä jompnkumpn suuntn jos käytetään lkoholi ti huumeit jos tehdään käännöksiä suurell veneen nopeudell Nrun pituus on yleensä cm (4 5 ft) suorksi vedettynä, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee loppuun ympyräkäännöstä. Vene voi itsestään liikkuessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt piskutu eteenpäin, eteenpäinliikkeen odottmttomsti pysähtyessä, mikä on erityisen huolestuttv veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuriti ohjuskomponenttien runtelemiksi Sivu M fin LOKAKUU 2012

27 Os 2 - Moottoriisi tutustuminen Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Kojeisto Uisteluohjuksen nopeusluetiedot Moottorin mlli Uisteluohjuksen nopeusluetiedot 8,2 Mg Mg H.O Digitlimittrit Mercury SmrtCrft System -kojepketti voidn ost tätä tuotett vrten. Mittripketti näyttää mm. seurvi toimintoj: moottorin kierrosluvun, jäähdytysineen lämpötiln, öljynpineen (vtii SmrtCrft-öljynpinelähetinsrjn), kkujännitteen, polttoineen kulutuksen j moottorin käyttötunnit. SmrtCrft-digitlimittreiss on myös uisteluohjus. Tämän vull lus pystyy pitämään yllä vkionopeutt määritetyllä moottorin kierroslukulueell. RPM SmrtCrft-mittrit - Kierroslukumittri - Nopeusmittri c - Järjestelmän LCD-näyttö c SmrtCrft-mittrijärjestelmä utt myös Engine Gurdin -järjestelmän vinmäärityksessä. SmrtCrft-mittrijärjestelmä näyttää kriittisiä moottorihälytystietoj j mhdollisi ongelmi. Ktso SmrtCrft-mittrijärjestelmän ohjekirjst, mitä vroitustoimintoj mittrijärjestelmä vlvoo j miten sitä käytetään. Anlogimittrit Seurvss on lyhyt kuvus joisskin veneissä olevist tyypillisistä instrumenteist. Omistjn j käyttäjän tulee perehtyä kikkiin instrumentteihin j niiden toimintoihin. Instrumenttien j niiden vlmistjien suuren vlikoimn vuoksi sinun on syytä pyytää veneesi jälleenmyyjää selittämään veneesi erityiset mittrit j normlit lukemt KPH MPH X R P M L OIL H BATT C TEMP H c d e FUEL CRUISELOG TRIM f g h i j M fin LOKAKUU 2012 Sivu 19

28 Os 2 - Moottoriisi tutustuminen Viite Mittri Toiminto Nopeusmittri Osoitt veneen nopeuden. Kierroslukumittri Osoitt moottorin kierrokset minuutiss. c Öljynpinemittri Osoitt moottoriöljyn pineen. d Jännitemittri Osoitt kun jännitteen. e Jäähdytysnesteen lämpötilmittri Osoitt moottorin käyntilämpötiln. f Polttoinemittri Osoitt säiliössä olevn polttoinemäärän. g Tuntimittri Tllent moottorin käyttöjn. h Pilssituulettimen ktkisin Käyttää pilssituuletint. i Virtlukko Ant käyttäjän käynnistää j pysäyttää moottorin. j Trimmimittri Osoitt sisäperämoottorin kulmn (trimmi ylös/ulos j ls/sisään). Kukosäätimet (ei DTS-mllit) Kukosäätimet Veneesi vrusteen voi oll Mercury Precision Prts- ti Quicksilver-kukosäädin. Kikiss säätimissä ei ole ehkä kikki näytettyjä toimintoj. Pyydä jälleenmyyjältä omn kukosäätimesi kuvus j/ti esittely. Kojelutn sennettvn mllin toiminnot f e - Vp-sennon lukituspinike - Pelkän ksun pinike c - Nrullinen hätäktkisin d - Kukosäätimen khvn jäykkyydensäätöruuvi e - Säätimen khv f - Trimmi/kippipinike c d mc Vp-sennon lukitusnppi Estää vihteen j ksun kytkemisen vhingoss. Vp-sennon lukituspinike on pinettv sisään, jott ohjuskhv sdn pois vp-sennost. Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin kukosäätimen khvn olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen vustmiseen. Nrullinen hätäktkisin Kytkee sytytyksen pois, jos kuljettj (hätäktkisimeen yhdistettynä ollessn) siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Ktso lisätietoj kohdst Nrullinen hätäktkisin. Säätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä) Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmi/kippipinike Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Sivu M fin LOKAKUU 2012

29 Os 2 - Moottoriisi tutustuminen Konsoliin sennettvn mllin ominisuudet d c - Pelkän ksun pinike - Säätimen khv c - Trimmikytkin d - Triler-kytkin c d mc Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin, kun kukosäätimen khv on vp-sennoss. Kukosäätimen khvt Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Työnnä kukosäätimen khv eteenpäin nopell, lujll liikkeellä vp-sennost eteenpäin-vihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä) Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmikytkin Ktso Hydrulinen jokulmn säätö -osst trkt hydrulisen jokulmn käyttömenettelyt. Triler-kytkin Käytetään vetolitteen nostmiseen perävunukuljetust, vesillelsku, rntutumist ti mtlikkojo vrten. Ktso Hydrulinen jokulmn säätö -osst trkt triler-kytkimen käyttöohjeet. Zero Effort -toiminnot c - Vihdevipu - Ksuvipu c - Trimmi/kippikytkin Vihdevipu - Vihteit hllitn vihdevipu siirtämällä. Vihd peruutussentoon siirtämällä vihdevipu tkse. Vihd vplle siirtämällä vihdevipu keskelle. Vihd eteenpäinjoon siirtämällä vihdevipu eteen. Ksuvipu - Ksu hllitn ksuvipu siirtämällä. Lisää kierrosluku siirtämällä ksuvipu eteen. Siirry täysksusentoon settmll ksuvipu etummiseen sentoon. Vähennä kierrosluku siirtämällä ksuvipu tksepäin. Siirry vähimmäiskierroslukuun (tyhjäkäynnille) settmll ksuvipu täysin tkse. Trimmi/kippikytkin - Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Kukosäätimet (DTS-mllit) Kukosäätimet TÄRKEÄÄ: Koneess täytyy oll vrusteen Mercury Mrinen elektroninen kukosäädin. Tähän säätöjärjestelmään kuuluu vihteell käynnistyksen esto, mikä estää moottorin käynnistymisen, kun kukosäädin on eteenpäinjo- ti peruutussennoss. Lisätietoj on Mercury Precision Prtsin/Quicksilverin lisävrusteoppss M fin LOKAKUU 2012 Sivu 21

30 Os 2 - Moottoriisi tutustuminen Digitlinen ksu- j vihdejärjestelmä (DTS), joll tätä moottori käytetään, trjo käynnistys- j smmutustoiminnot, ksun j vihteenvihdon hllinnn, vihteell käynnistyksen eston j hätäktkisintoiminnot. DTS-järjestelmä toimii erikoistuneiden ruorikomponenttien, kuten komentomoduulisrjn j elektronisen kukosäätimen knss. Pyydä jälleenmyyjältä omn kukosäätimesi kuvus j/ti esittely. Kojelutn sennettvn mllin toiminnot c d e f g h - Nrullinen hätäktkisin - Säätimen khv c - Vihdelukko d - Trimmi/kippikytkin e - Pelkän ksun pinike f - Käynnistys-/pysäytyspinike g - Pidäkkeen jäykkyydensäätöruuvi h - Kukosäätimen khvn jäykkyydensäätöruuvi Nrullinen hätäktkisin Kytkee sytytyksen pois, jos kuljettj (hätäktkisimeen yhdistettynä ollessn) siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Ktso lisätietoj kohdst Nrullinen hätäktkisin. Säätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Vihdelukko Vihdelukon pinminen sllii moottorin vihteenvihdon. Vihdelukko täytyy pin in, kun kukosäätimen khv siirretään pois vp-sennost. Kllistus/kippikytkin (jos vrustettu) - Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun pinikett voidn pin vin kukosäätimen olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen ti lämmittämisen vustmiseen. Käynnistys-/pysäytyspinike Veneen käyttäjä voi käynnistää ti pysäyttää moottorin ilmn virt-vint. Pidäkkeen jäykkyydensäätöruuvi - Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Kukosäätimen khvn jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Konsoliin sennettvn mllin toiminnot yksi moottori c d e g f h - + i Säätimen khv - Trimmi/kippikytkin c - Aktiivinen vlo d - Neutrli vlo e - Vlintnäppäin f - Nuolinäppäimistö g - Pelkän ksun / semn vlintnäppäin h - Pidäkkeen jäykkyyden säätö i - Kukosäätimen khvn jäykkyydensäätöruuvi Säätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kllistus/kippikytkin (jos vrustettu) - Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Aktiivinen vlo - Aktiivinen vlo pl merkkinä siitä, että kukosäädin on ktivoitu j käyttövlmis. Neutrli vlo - Neutrli vlo pl, kun moottori on vpll. HUOMAUTUS: Vihteiston til määritetään moottorin vihteentoimilitteen sennost eikä vihdekytkimen sennost. Vlintnäppäin - Vlitsee System Viewn näytössä näkyvät vihtoehdot j vhvist syötetyt tiedot. Nuolinäppäimistö - Nvigoi System Viewn näytössä näkyvissä toimintviesteissä. Sivu M fin LOKAKUU 2012

31 Os 2 - Moottoriisi tutustuminen Pelkän ksun / semn vlintnäppäin - Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun / semn vlintpinikkeen vull veneen käyttäjä voi myös vlit moottorin toimint ohjvn kukosäätimen, kun käytetään useit ruorisemi. Ktso lisätietoj kohdst Khden ruorisemn hllinnn siirto. Pidäkkeen jäykkyydensäätöruuvi - Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Kukosäätimen khvn jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Ohuell kompssinsuojuksell vrustetun, konsoliin sennettvn mllin toiminnot yksi moottori c - Säätimen khv - Trimmi/kippikytkin c - Aktiivinen vlo d - Neutrli vlo e - Käynnistys-/pysäytyspinike f - Pelkän ksun / semn vlintnäppäin g - Pidäkkeen jäykkyyden säätö h - Kukosäätimen khvn jäykkyydensäätöruuvi Säätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kllistus/kippikytkin (jos vrustettu) - Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Aktiivinen vlo - Aktiivinen vlo pl merkkinä siitä, että kukosäädin on ktivoitu j käyttövlmis. Neutrli vlo - Neutrli vlo pl, kun moottori on vpll. d START STOP e f HUOMAUTUS: Vihteiston til määritetään moottorin vihteentoimilitteen sennost eikä vihdekytkimen sennost. Käynnistys-/pysäytyspinike Veneen käyttäjä voi käynnistää ti pysäyttää moottorin ilmn virt-vint. Pelkän ksun / semn vlintnäppäin - Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun / semn vlintpinikkeen vull veneen käyttäjä voi myös vlit moottorin toimint ohjvn kukosäätimen, kun käytetään useit ruorisemi. Ktso lisätietoj kohdst Khden ruorisemn hllinnn siirto. Pidäkkeen jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Kukosäätimen khvn jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Kksikhvisen ohjuskonsolin, joss on CAN-näppäimistö, ominisuudet j käyttö 1. Vihteen j ksun toimint ohjtn liikuttmll kukosäätimen khv. Työnnä kukosäätimen khv eteenpäin vp-sennost eteenpäinvihteen ensimmäiseen pykälään. Jtk khvn eteenpäin työntämistä nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost peruutusvihteen ensimmäiseen pykälään. Jtk khvn tksepäin vetämistä nopeuden lisäämiseksi. F g N R + h M fin LOKAKUU 2012 Sivu 23

32 Os 2 - Moottoriisi tutustuminen 2. Trimmikytkimen (jos vrusteen) pinminen mhdollist jokulmn säätämisen ylös j ls. - N E U T R A L TROLL + TRANSFER SYNC 1 LEVER THROTTLE ONLY DOCK 3. Neutrl-vlo pl, kun moottori on vpll. Vlot vilkkuvt kun moottori on pelkän ksun tilss. HUOMAUTUS: Vihteiston sento määritetään moottorin vihteentoimilitteen sennost eikä kukosäätimen khvn sennost. 4. Uistelupinikett pinettess uistelun ohjus ktivoituu. Kun käytetään uistelun ohjustoiminto, veneen kuljettj voi sett moottorin hitlle mtknopeudelle. Kytkeäksesi päälle, liikut ohjinkhvoj eteenpäinvihteen pidäkesentoon j pin nppi. Käytä - / + -näppäimiä nopeuden vähentämiseen ti lisäämiseen in ilmoitettuun enimmäiskierroslukuun skk. Lisätietoj on kohdss Uisteluohjuksen nopeusluetiedot. Jos olet settnut uisteluohjuksen hlutulle nopeudelle j sitten suljet uisteluohjuksen, järjestelmä muist setetun nopeuden j pl siihen nopeuteen, kun se kytketään jälleen päälle. Kytkeäksesi uisteluohjuksen pois päältä, pin "TROLL"-nppi j siirrä ksu eri nopeudelle, ti moottori vplle. 5. Siirtopinikkeen (TRANSFER) pinminen mhdollist moottorin ohjuksen siirtämisen eri ruorille. Lue lisätietoj kohdst Ruorisemn hllinnn siirto. 6. Lituriin kiinnitys -pinikett (DOCK) pinettess lituriin kiinnitys -til kytkeytyy päälle. Lituriin kiinnitys -til vähentää ksutilvuutt noin puoleen normlist. Kytkeäksesi lituriin kiinnitys -tiln pois päältä, vihd moottori vplle j pin lituriin kiinnitys -nppi. 7. Pelkän ksuttimen pinike Veneen käyttäjä voi lisätä moottorin kierrosluku sen lämmetessä siirtämättä moottori vihteelle. Pelkän ksun kytkemiseksi hllintkhv pitää siirtää vplle. Pin pelkän ksun pinike ls j siirrä kukosäätimen khv eteenpäin-sentoon. Torvi soi kerrn, j neutrl-vlo lk vilkku. Torvi soi khdesti, kun käytössä on pelkkä ksu. Lisää ksu lisätäksesi moottorin kierrosluku. Poist käytöstä pluttmll khv vplle j pinmll pelkän ksun pinikett. Moottorien kierrosluku on rjoitettu moottorivurioiden estämiseksi. 8. Yhden vivun -pinikett pinettess kytkeytyy päälle yhden vivun til. Yhden vivun til mhdollist molempien moottorien ksun j vihteiston ohjuksen vsemmnpuoleisest khvst. Kytkeäksesi yhden vivun tiln pois päältä, vihd moottori vplle j pin yhden vivun nppi. 9. Synkronointi-pinikkeen pinminen kytkee päälle ti pois päältä utomttisen synkronoinnin. Lisätietoj on kohdss Moottorien synkronointi N E U T R A L - SYNC NEUTRAL TROLL + TRANSFER c - Neutrl-merkkivlo - Uistelupinike c - Siirtopinike d - Lituriin kiinnitys -pinike e - Pelkän ksun pinike f - Yhden vivun pinike g - Synkronointi-pinike g 1 LEVER THROTTLE ONLY DOCK f e d Kukosäätimen khvn jäykkyydensäätöruuvill kukosäätimen khvn jäykkyyttä voidn lisätä ti vähentää (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Säädä jäykkyys hlutuksi. Sivu M fin LOKAKUU 2012

33 Os 2 - Moottoriisi tutustuminen 11. Pidäkkeen jäykkyyden säätöruuvi (suojus on irrotettv) säätämällä voidn lisätä ti vähentää voim, jot trvitn hllintkhvn siirtämiseen pois pidäkesennoist. Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Säädä jäykkyys hlutuksi. - Pidäkkeen jäykkyydensäätöruuvi - Kukosäätimen khvn jäykkyydensäätöruuvi Moottorien synkronointi Kun utomttinen synkronointitoiminto otetn käyttöön, se säätää utomttisesti kikken moottorien nopeuden oikenpuoleisen moottorin nopeutt vstvksi. Pin synkronointi-pinikett CAN-näppäimistössä littksesi utomttisen synkronoinnin päälle ti pois päältä. Kun synkronoinnin merkkivlo on keltinen, synkronointi-nppi on pinettu, mutt olosuhteet eivät slli utomttisen synkronoinnin käyttöönotto. Kun synkronoinnin merkkivlo on puninen, moottorin synkronointi on käynnistynyt. Moottorit pysyvät synkronoituin kunnes moottorinopeus ylittää 900 1/min khdeksi sekunniksi, kukosäädinkhvt ovt 10 %:n etäisyydellä toisistn, j moottorit ovt lle 95 %:n ksusennoss. Ottksesi utomttisen synkronoinnin pois päältä, pin synkronointi-pinikett. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK Ruorisemn hllinnn siirto! VAARA Vältä veneen hllinnn menetyksestä johtuvt vkvt vmmt ti kuolem. Veneen kuljettj ei s milloinkn jättää ktiivist sem, kun moottori on vihteell. Ruorisemn hllinnn s siirtää vin, kun kumpikin sem on miehitettynä. Yksi henkilö s tehdä ruorisemn hllinnn siirron vin moottorin olless vpll. HUOMAUTUS: Asemnsiirron ikn suositelln vpkäyntisento. Jos kukosäädintä ei voi sett vpkäyntisentoon, ruorisemnsiirto voidn tehdä vihteell. Ruorisemn hllint -toiminto nt veneen käyttäjälle mhdollisuuden vlit, mikä ruori ohj moottorin toimint. Kun pinetn siirtopinikett khdesti, moottorin ohjus vihtuu uuteen ruoriin. Kun ruorisemn hllinnn vihto on suoritettu, kukosäädin lk utomttisesti säätää moottorin kierrosluku j vihdesento uuden ruorisemn kukosäätimen khvn setuksi vstviksi. Säädä kukosäätimen khvoj hluttuun ksu- j vihdesentoon. Kun TRANSFER -pinikett pinetn, siirron merkkivlo syttyy j kuuluu yksi piippus. Pin TRANSFER-pinikett uudelleen lopettksesi ruorin vihdon. Kun ruorin vihto on vlmis, kuuluu toinen piippus j siirron merkkivlo smmuu. HUOMAUTUS: Ruorisemn vihto tulee suoritt 10 sekunnin sisällä. Jos ruorisemn vihto ei suoritet loppuun, toiminto peruuntuu j kuuluu kksoispiippus. Kun pinetn TRANSFER (siirto) -pinikett uudestn, ruorisemn vihto ktivoituu jälleen. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK M fin LOKAKUU 2012 Sivu 25

34 Os 2 - Moottoriisi tutustuminen Ruorisemien synkronointi ennen ruorisemn vihto Pinmll TRANSFER -pinikkeen ls veneen käyttäjä s kymmenen sekunti ik säätää uuden semn kukosäätimen khvn setukset entisen (epäktiiviseksi muuttuvn) semn khv-setuksi vstviksi. Jos khvt eivät vst toisin, neutrlivlo vilkkuu. Vlo vilkkuu nopemmin, kun khvt lähestyvät toistens setuksi. Kun vlo pl tsisesti, khvt vstvt toistens setuksi, j pinikett voidn pin uudelleen toimenpiteen lopettmiseksi. Nyt vihtoprosessi on suoritettu j ohjus on siirtynyt uudelle semlle. Jos ruorisemn vihto ei ole suoritettu 10 sekunnin sisällä, toiminto peruuntuu. Zero Effort -toiminnot c - Vihdevipu - Ksuvipu c - Trimmi/kippikytkin Vihdevipu - Vihteit hllitn vihdevipu siirtämällä. Vihd peruutussentoon siirtämällä vihdevipu tkse. Vihd vplle siirtämällä vihdevipu keskelle. Vihd eteenpäinjoon siirtämällä vihdevipu eteen. Ksuvipu - Ksu hllitn ksuvipu siirtämällä. Lisää kierrosluku siirtämällä ksuvipu eteen. Siirry täysksusentoon settmll ksuvipu etummiseen sentoon. Vähennä kierrosluku siirtämällä ksuvipu tksepäin. Siirry vähimmäiskierroslukuun (tyhjäkäynnille) settmll ksuvipu täysin tkse. Trimmi/kippikytkin - Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Hydrulinen jokulmn säätö Hydrulinen jokulmn säätö nt käyttäjän säätää perävetolitteen kulm jon ikn, jott veneelle sdn ihnteellinen kulm eri kuormitus- j vesiolosuhteiss. Ylöskippustoiminto sllii myös käyttäjän nost perävetolitett perävunukuljetust, rntutumist, vesille lsku sekä hidsnopeuksist (moottorin käydessä lle /min) mtlikkojo vrten.! VAARA Liillinen trimmus voi suurill nopeuksill iheutt vkvn vmmn ti kuolemn. Ole vrovinen sisäperämoottori trimmtesssi. Älä trimm kippirenkn tukilppuj kuemms veneen olless mtkll ti moottorin kierrosnopeuden olless yli /min. Prhn suorituskyvyn smiseksi trimm perävetolite siten, että veneen pohj on 3 5 steen kulmss veteen mc79528 Perävetolitteen trimmus ylös/ulos voi: Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Aiheutt sen, että vene kiihtyy j lk plnt hitmmin. Liiksi trimmttun iheutt veneen hyppimistä ti kuplimist potkurin ympärillä. Sivu M fin LOKAKUU 2012

35 Os 2 - Moottoriisi tutustuminen Aiheutt moottorin ylikuumenemisen, jos se on trimmttun ylös/ulos niin pitkälle, että jokin jäähdytysveden ottoukoist joutuu vesirjn yläpuolelle. mc78529 Perävetolitteen trimmus ls/sisään voi: Autt venettä kiihtymään j siirtymään plnukseen nopemmin. Prnt yleensä jo-ominisuuksi llokoss. Useimmiten vähentää veneen nopeutt. Jos kulm on liillinen, eräiden veneiden keul tulee lske sen verrn, että se lk kyntää vettä veneen plntess. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. mc79530 Yhden moottorin jokulm/ylöskippus Yhden moottorin sovelluksiss on pinike, jot voidn pin perävetolitteen trimmmiseksi ylös ti ls. Perävetolite nostetn perävunukuljetust, rntutumist, vesille lsku sekä hidst (lle /min) mtlikkojo vrten pinmll trimmikytkintä perävetolitteen nostmiseksi täyteen ylös/ulos-sentoon. Joisskin säätimissä on myös triler-pinike, jok kllist perävetolitteen vin perävunukuljetukseen sopivn sentoon. HUOMAUTUS: DTS-säätöjärjestelmä rjoitt perävetolitteen ylös/ulos trimmust, kun moottorin kierrosluku on yli /min. Kksoismoottorin jokulm/ylöskippus HUOMAUTUS Jos käytät ulkoisi yhdystnkoj, vetolitteiden nostminen j lskeminen erikseen voi vurioitt vetolite- j ohjusjärjestelmiä. Jos käytät ulkoist yhdystnko, nost j lske kikki vetolitteet yhtenä yksikkönä. Kksoismoottorisovelluksiss voi oll yksi kiinteä pinike molempien perävetolitteiden käyttämiseksi smnikisesti ti niissä voi oll erilliset pinikkeet kumpkin perävetolitett vrten. Joisskin säätimissä on myös kippipinike, jok kllist perävetolitteet vin perävunukuljetukseen sopivn sentoon. Säätöevät Trimmus ilmn virt-vint -til on menetelmä, jok sllii trimmuksen sen jälkeen, kun virt smmutetn vimell. Komentomoduuliss j propulsionhllintmoduuliss (PCM) pysyy virt, j ne voivt suoritt trimmuspyynnön 15 minuutin kuluess virtlukon smmutuksen jälkeen. Komentomoduuli ei käsittele muit kuin trimmipyyntöjä tänä ikn. Kun 15 minuutin jkso päättyy, komentomoduuli lähettää CAN-linjoj pitkin propulsionohjusmoduulin sulkemiskomennon. Käytettäessä useit moottoreit päättymisik hllitn erikseen kullekin moottorille. Trimmus ilmn virt-vint -jkso voidn lopett milloin thns siirtämällä kukosäätimen khv täysksun peruutussentoon (WOTR) virt-vimen olless off-sennoss. Jott keskimmäisen moottorin 15 minuutin jkso voidn lopett suojtilsovelluksess, kikkien virt-vinten on oltv "OFF"-sennoss j kummnkin kukosäätimen khvn on oltv täysksun peruutussennoss (WOTR). 90-8M fin LOKAKUU 2012 Sivu 27

36 Os 2 - Moottoriisi tutustuminen Trimmidelt Trimmideltll hllitn yksittäisten, vierekkäisten vetolitteiden jokulmi trimmttess. Trimmideltn rj on setettu ennkkoon, eikä se slli äärimmäisiä jokulmien eroj, jotk voisivt vhingoitt yhdystnkoj. Jos trimmideltn enimmäisrj svutetn, trimmuksess ylimmäksi ti limmksi ehtinyt vetolite pysähtyy, kunnes viereinen vetolite on deltn rjoiss. Kun vetolite ti -litteet ovt ts delt-lueell, trimmus jtkuu. Sähköjärjestelmän ylivirtsuojus Jos sähköistä ylikuormitust esiintyy, sulke pl ti utomttisulke ktkisee piirin. Syy täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. HUOMAUTUS: Kun joudut käyttämään moottori hätätilnteess etkä pysty löytämään suuren virrnkulutuksen syytä, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Plut utomttisulke. Jos utomttisulke pysyy uki, sähköistä ylikuormitust ei ole poistettu. Ot mhdollisimmn pin yhteys vltuutettuun jälleenmyyjään. Automttisulke suoj moottorin johtosrj j kojetulun virtjohdint. Noll utomttisulke pinmll punist nppi. Automttisulke sijitsee moottorin tkosss oikell puolell sähkökeskuksess. 90 A:n sulke, jok sijitsee käynnistinsolenoidin suuress nvss, suoj moottorin johtosrj sähköisen ylikuormituksen tphtuess Sivu M fin LOKAKUU 2012

37 Os 2 - Moottoriisi tutustuminen Neljä sulkett suojvt päävirt, polttoinepumppu, sytytystä j lisävrustepiirejä. Neljä 10 mpeerin sulkett suoj O 2 -ntureit. Sulkkeet sijitsevt 14-npisen johtosrjliittimen lähellä. - Ehjä sulke - Villinen sulke c - Lturi j polttoinepumpun piiri - 20 A:n sulke d - 14-piikkiseen ruorin johtosrjn tulev teho - 20 A:n sulke e - ECM-ohjinteho, polttoinepumpun rele, puolt j käynnistysmoottorin rele (DTS) - 20 A:n sulke f - Alstrimmusrele (DTS), ylöstrimmusrele j ruiskutuspiiri - 20 A:n sulke g - Vrsulke e c f g d Moottorin käynnistyskkuun liitetty puhds virtjohtosrj vähentää sähköjärjestelmän jännitteenlsku, j sitä suojtn 5 mpeerin sulkkeell. c d e - Siipirts j säiliötson liitin - Dignostiikkliitin c - 14-piikkisen johtosrjn liitin d - Puhtn virtjohtosrjn liitin e - Peräpeilin johtosrjn liitin 15 A:n lisävrustesulke suoj lisävrustepiirejä. Sulke sijitsee moottorin tkpuolell. c Sulkkeen knsi - 15 A:n sulke c - Lisävrustejohtosrj M fin LOKAKUU 2012 Sivu 29

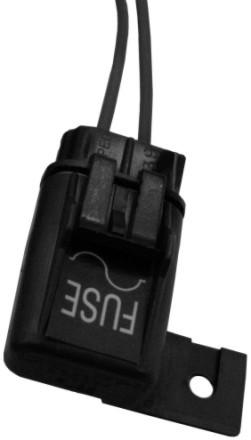

38 Os 2 - Moottoriisi tutustuminen Päästöjenhllintjärjestelmän suojn on puhtss johtosrjss sijitsev 5 A:n sulke. - 5 A:n sulke - Akun plusnp (johtosrjn johto j sulke) c - Akun miinusnp c Virt-vimen I-nvn johtimess stt oll sähköjärjestelmän suojmiseksi 20 A:n sulke. Trkist, onko sulke plnut ti utomttisulke luennut, jos mitään ei tphdu, kun virt-vin käännetään käynnistyssentoon (START). mc Ajokulmn hydrulist säätöä suojtn ylikuormitukselt sekä 110 mpeerin sulkkeell että hydrulipumpuss olevll 20 A:n lttsulkkeell. Trimmipumpuss stt myös oll piirisulkesuojlite hydrulisen jokulmn säädön positiivisess johdoss lähellä kkukytkintä ti kkukytkentää A:n lttsulke A:n sulke 9208 Sivu M fin LOKAKUU 2012

39 Kolmipinikkeinen hydrulisen jokulmn säädön ohjuspneeli on suojttu 20 A:n piirisulkkeell. Os 2 - Moottoriisi tutustuminen mc MerCthode-järjestelmässä on 5 A:n sulke, jok liitetään vlvontyksikön positiiviseen (+) npn. Jos sulke pl, järjestelmä ei toimi, mikä joht korroosiosuojuksen menetykseen. - MerCthode - Puninen/sinipuninen johto c - 5 A:n sulke c Äänihälytin Mercury MerCruiser -moottorin vrusteen voi oll äänihälytin. Äänihälytin ei suoj moottori vuriolt. Se on suunniteltu vroittmn käyttäjää ilmenneestä vist. Äänihälyttimen merkkiääni soi yhtäjksoisesti, jos tphtuu jokin seurvist: Moottoriöljyn pine on liin lhinen Moottori on liin kuum Perävetolitteen öljytso on liin lhinen (jos vetolitteen säiliössä on lhisen öljytson kytkin) Vihteiston lämpötil on liin kuum (jos vrustettu) HUOMAUTUS Jtkuv äänimerkki merkitsee vkv vik. Moottorin käyttäminen vkvn vin ikn voi vurioitt sen osi. Jos hälytysäänimerkki on jtkuv, älä käytä moottori, ellei se ole trpeen vrllisen tilnteen välttämiseksi. Jos merkkiääni ktivoituu, pysäytä moottori välittömästi. Tutki j korj syy, mikäli mhdollist. Jos syytä ei pystytä selvittämään, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Äänihälyttimen testus 1. Käännä virt-vin päälle (ON) moottori pyörittämättä. 2. Kuuntele ktivoituuko merkkiääni. Merkkiääni ktivoituu, jos järjestelmä toimii oikein. Gurdinin strtegi Engine Gurdin vähentää moottorivurion mhdollisuutt rjoittmll moottorin teho, kun propulsionohjusmoduuli (PCM) hvitsee mhdollisen ongelmn. Seurvss on esimerkkejä siitä, mitä Engine Gurdin -järjestelmä vlvoo: Öljynpine Moottorin ylikierroksi Pkosrjn lämpötil TÄRKEÄÄ: Gurdin voi vähentää teho missä thns 100 %:st tyhjäkäyntiin ongelmn vkvuudest riippuen. Jos vene pkotetn tyhjäkäynnille, sen nopeus ei ehkä regoi ksun toimintn. 90-8M fin LOKAKUU 2012 Sivu 31

40 Os 2 - Moottoriisi tutustuminen PCM tllent virheen vinmääritystä vrten. Jos esimerkiksi veden imuukko tukkeutuu osittin, Gurdin vähentää käytettävissä olev moottorin tehotso, mikä utt estämään pienentyneen vesivirtuksen iheuttmn moottorivurion. Jos roskt menevät läpi j täysi vesivirtus plutuu, Gurdin plutt moottorin tehon normliksi. Välttääksesi ongelmn toistumisen ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Sivu M fin LOKAKUU 2012

41 Sisällysluettelo Os 3 - Vesillä Os 3 - Vesillä Lisäkäyttöohjeit Axius järjestelmille Ehdotuksi turvlliseen veneilyyn Hiilimonoksidiltistus Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Veneen peruskäyttö (ei DTS mllit) Vesille lsku j veneen käyttö Käyttötulukko Veneen käynnistys j pysäytys Moottorin käynnistys Moottorin pysäytys Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä Pelkän ksun käyttö Veneen perävunukuljetus Käyttö pkksell Tyhjennystulpp j pilssipumppu Veneen peruskäyttö (DTS mllit) Vesille lsku j veneen käyttö Käyttötulukko Veneen käynnistys j pysäytys Moottorin käynnistys Moottorin pysäytys Pelkän ksun käyttö Veneen perävunukuljetus Käyttö pkksell Tyhjennystulpp j pilssipumppu Vedessä olevien ihmisten suojminen Veneillessä Veneen olless pikoilln Pikveneen j suuritehoisen veneen jo Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Vedenlisiin esteisiin osuminen Vetolitteen iskusuojus Mtlll sijitsevien vedenottoukkojen käyttö mtlikoss Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä...43 Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut tunnin totutusjo Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss M fin LOKAKUU 2012 Sivu 33

42 Os 3 - Vesillä Lisäkäyttöohjeit Axius-järjestelmille Jos veneessäsi on Axius-järjestelmällä vrustettuj DTS-moottoreit, lue myös Axius-käyttöohje, jok toimitettiin veneen mukn. Ehdotuksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Trnsistorirdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, polttimoj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille on ilmoitettu j vhvistettu todisteell mksimikuormn (pinon) kntokyky (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury MerCruiser -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit; kikki selliset pikt, joist äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn veneile lkoholin ti huumeiden vikutuksen lisen (se on litont). Nämä häiritsevät hrkintkykyäsi j vähentävät suuresti kykyäsi regoid nopesti. Sivu M fin LOKAKUU 2012

43 Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Os 3 - Vesillä Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn, kosk hiihtäjä stt ktu. Jos esimerkiksi veneesi nopeus on 40 km/h, svutt 61 m:n päähän eteesi ktuneen hiihtäjän 5 sekunniss. Vro ktuneit hiihtäjiä. Kun käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Hiilimonoksidiltistus Vro häkämyrkytystä Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. Pysyttele loitoll pkoksulueist Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/odysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. Hyvä tuuletus Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: M fin LOKAKUU 2012 Sivu 35

44 Os 3 - Vesillä Huono tuuletus Tietyissä jo- ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: - Moottorin käyttö, kun vene on htss lituripikss - Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: Veneen jokulm, joss keul on liin korkell - Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Veneen peruskäyttö (ei DTS-mllit) Vesille lsku j veneen käyttö TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Noudt näitä ohjeit venettä käyttäessäsi, jott veneeseen ei pääse vettä: Älä käännä virt-vint pois päältä, kun moottori käy tyhjäkäyntiä nopemmin. Älä käytä nrullist hätäktkisint moottorin smmuttmiseen tyhjäkäyntinopeuden yläpuolell jesssi. Kun lsket venettä vesille jyrkältä rmpilt, päästä se hitsti veteen. Älä vihd peruutusvihteelle plntesssi. Kun tulet pois plnuksest, vältä suurten perältojen iheuttm isku lisäämällä lyhyitä, keveitä ksupyrähdyksiä, jotk vähentävät ltojen vikutust veneen perää vsten. Älä tule pois plnuksest liin nopesti j smmut sitten heti moottori. Käyttötulukko Käyttö Tulukko Ennen käynnistystä Käynnistyksen jälkeen Ajon ikn Pysäytyksen jälkeen Asenn pilssin tyhjennystulpp. Av moottorin luukku. Käännä kun kytkin päälle. Trkist kikist mittreist moottorin kunto. Jos jotkin epänormli ilmenee, smmut moottori. Trkist polttoineen, öljyn, veden, nesteiden j pkoksujen vuodot. Trkist vihteen j ksun hllinnn toimint. Trkist kikist mittreist moottorin kunto. Jos jotkin epänormli ilmenee, smmut moottori. Kuuntele hälytyksen äänimerkkiä. Käännä virt-vin pois päältä (OFF). Käännä kun kytkin pois- sentoon. Sulje polttoine- venttiili. Käytä pilssitiln tuulettimi. Trkist ohjuksen toimint. Sulje merivesihn, jos vrusteen. Av polttoineen sulku- venttiili. Av merivesihn, jos vrusteen. Sulje tyhjennys- järjestelmä. Aset perävetolite täyteen ls (sisään) - sentoon. Trkist moottorin öljy. Suorit kikki muut trkstukset, jotk jälleenmyyjä ti veneveistämö on määritellyt. Huuhtele jäähdytysjärjestelmä, jos olln suolisess vedessä. Tyhjennä pilssi. Sivu M fin LOKAKUU 2012

45 Os 3 - Vesillä Käyttö Tulukko Ennen käynnistystä Käynnistyksen jälkeen Ajon ikn Pysäytyksen jälkeen Kuuntele, soiko hälytysääni, kun virtkytkin on päällä (ON). Veneen käynnistys j pysäytys HUOMAUTUS: Suorit inostn om moottorisi koskevt toiminnot. Moottorin käynnistys 1. Trkist kikki ost, jotk on lueteltu kohdss Käyttötulukko. 2. Aset kukosäätimen khv vplle. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn.! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. 3. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn kytkimen plutu ON-sentoon (päälle). Ann moottorin lämmetä (6-10 minuutti päivän luss). HUOMAUTUS: Jos moottori ei ole käytetty pitkään ikn, käynnistys voi vti pri yritystä, kun polttoinekuppi täyttyy. 4. Jos moottori ei käynnisty kolmen yrityksen jälkeen:. Pin pelkän ksun pinikett j set kukosäätimen khv ti ksuvipu 1/4-ksun sentoon.. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn vivun plt ON-sentoon. 5. Jos moottori ei käynnisty neljännen viheen jälkeen:. Siirrä kukosäätimen khv/ksuvipu täyden ksun sentoon j plut se sitten 1/4-ksuun.. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn vivun plt ON-sentoon. 6. Trkst moottori polttoineen, öljyn, veden j pkoksun vuotojen vrlt. 7. Siirrä kukosäätimen khv lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäin-vihteelle ti tksepäin vihtksesi peruutusvihteelle. Vihteen vihdon jälkeen siirrä ksu hlutulle setukselle. HUOMAUTUS Vihteistokotelo vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Vihteelle siirtyminen, kun moottori ei käy, voi iheutt kytkimen kohdistusvirheen j siten estää vihteen oiken vihdon. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Jos joudut siirtymään vihteelle, kun moottori ei käy, kierrä potkurin kseli sinmukiseen suuntn vihteenvihdon ikn. Moottorin pysäytys 1. Siirrä kukosäätimen khv vp/tyhjäkäynti-sentoon j nn moottorin hidstu tyhjäkäyntinopeudelle. Jos moottori on käytetty suurell nopeudell pitkän ik, nn moottorin jäähtyä tyhjäkäyntinopeudell 3 5 minuutti. 2. Käännä virt-vin pois päältä (OFF). Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä TÄRKEÄÄ: Vältä moottorin smmuttmist, jos perävetolite on vihteell. Jos moottori smmuu, noudt seurv menettelyä: 1. Työnnä j vedä toistuvsti kukosäätimen khv, kunnes khv pl vp/tyhjäkäynti-sentoon. Tämä voi vti useit yrityksiä, jos moottori kävi tyhjäkäyntinopeuden yläpuolell sen pysähtyessä. 2. Khvn plttu vp/tyhjäkäynti-sentoon jtk normlej käynnistystoimenpiteitä. Pelkän ksun käyttö 1. Ktso lisätietoj kohdn Kukosäätimet osst kukosäätimen toiminnot. 2. Siirrä hllintvipu tyhjäkäynti/vp-sentoon. 3. Pin pelkän ksun pinike ls j siirrä hllintvipu tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon. 4. Hllintvivun siirtäminen tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sennon yli voi lisätä moottorin nopeutt. TÄRKEÄÄ: Hllintvivun siirtäminen tkisin tyhjäkäynti/vp-sentoon poist pelkän ksun pinikkeen käytöstä j mhdollist moottorin siirtymisen vihteelle. 90-8M fin LOKAKUU 2012 Sivu 37

46 Os 3 - Vesillä 5. Pelkän ksun käyttö lopetetn siirtämällä hllintvipu tyhjäkäynti/vp-sentoon. Hllintvivun siirtäminen tyhjäkäynti/vp-sennost tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon pinmtt pelkän ksun pinikett siirtää yksikön vlitulle vihteelle. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös- ti ls-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetoyksikkö ylimpään kuljetussentoon j tue se lisävrusteen stvll perävunusrjll, joit myy vltuutettu Mercury MerCruiser jälleenmyyjä. Käyttö pkksell TÄRKEÄÄ: Jos venettä käytetään pkksell, pitää ryhtyä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vurio ei ole Mercury MerCruiserin rjoitetun tkuun linen. Tyhjennystulpp j pilssipumppu Veneesi moottoritiln kerääntyy luonnollisesti vettä. Siksi veneissä on yleensä tyhjennystulpp j/ti pilssipumppu. On erittäin tärkeää trkist nämä vrusteet säännöllisesti, jott vedenpint ei pääse koskettmn moottori. Moottorin ost vurioituvt, jos ne jäävät veden lle. Veden lle jäämisen iheuttm vhinko ei ole Mercury MerCruiser Limitedin rjoitetun tkuun kttm. Veneen peruskäyttö (DTS-mllit) Vesille lsku j veneen käyttö TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Noudt näitä ohjeit venettä käyttäessäsi, jott veneeseen ei pääse vettä: Älä käännä virt-vint pois päältä, kun moottori käy tyhjäkäyntiä nopemmin. Älä käytä nrullist hätäktkisint moottorin smmuttmiseen tyhjäkäyntinopeuden yläpuolell jesssi. Kun lsket venettä vesille jyrkältä rmpilt, päästä se hitsti veteen. Älä vihd peruutusvihteelle plntesssi. Kun tulet pois plnuksest, vältä suurten perältojen iheuttm isku lisäämällä lyhyitä, keveitä ksupyrähdyksiä, jotk vähentävät ltojen vikutust veneen perää vsten. Älä tule pois plnuksest liin nopesti j smmut sitten heti moottori. Käyttötulukko Käyttö Tulukko Ennen käynnistystä Käynnistyksen jälkeen Ajon ikn Pysäytyksen jälkeen Asenn pilssin tyhjennystulpp. Trkist kikist mittreist moottorin kunto. Jos jotkin epänormli ilmenee, smmut moottori. Trkist kikist mittreist moottorin kunto. Jos jotkin epänormli ilmenee, smmut moottori. Käännä virt-vin pois päältä (OFF). Av moottorin luukku. Trkist polttoineen, öljyn, veden, nesteiden j pkoksujen vuodot. Kuuntele hälytyksen äänimerkkiä. Käännä kun kytkin pois- sentoon. Käännä kun kytkin päälle. Trkist vihteen j ksun hllinnn toimint. Sulje polttoineen sulku venttiili. Käytä pilssitiln tuulettimi. Trkist ohjuksen toimint. Sulje merivesihn, jos vrusteen. Av polttoineen sulku venttiili. Av merivesihn, jos vrusteen. Huuhtele jäähdytysjärjestelmä, jos olln suolisess vedessä. Tyhjennä pilssi. Sulje tyhjennys- järjestelmä. Aset perävetolite täyteen ls (sisään) - sentoon. Trkist moottorin öljy. Suorit kikki muut trkstukset, jotk jälleenmyyjä ti veneveistämö on määritellyt. Kuuntele, soiko hälytysääni, kun virtkytkin on päällä (ON). Veneen käynnistys j pysäytys HUOMAUTUS: Suorit inostn om moottorisi koskevt toiminnot. Moottorin käynnistys 1. Trkist kikki ost, jotk on lueteltu kohdss Käyttötulukko. 2. Aset kukosäätimen khv vplle. Sivu M fin LOKAKUU 2012

47 HUOMAUTUS Os 3 - Vesillä Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn.! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. HUOMAUTUS: MerCruiser DTS-mlleiss on vrusteen SmrtStrt. SmrtStrtin ominisuuksiin kuuluu käynnistys pinikkeell. Käynnistyspinikett ti virtlukko ei trvitse pitää käynnistyssennoss j vputt käynnistymisen jälkeen, vn SmrtStrt hllitsee koko käynnistysprosessin. Kun käynnistyspinikett pinetn, DTS-järjestelmä käskee propulsionhllintmoduuli (PCM) käynnistämään moottorin. Jos moottori ei käynnisty, käynnistysprosessi päättyy khdeksn sekunnin kuluttu ti kun moottori svutt kierrosluvun 400 1/min. Jos moottori yritetään käynnistää sen olless jo käynnissä, moottori smmuu. 3. Käännä virt-vin sentoon "RUN" (käy). 4. Käännä virtlukko käynnistyssentoon (START) j vput välittömästi, ti pin käynnistys-/pysäytyspinikett j vput. Jos moottori on kylmä, nn sen käydä tyhjäkäynnillä 6-10 minuutti ti kunnes moottori svutt 60 C (140 F). 5. Jos moottori ei käynnisty 3 yrityksen jälkeen:. Pin pelkän ksun pinikett j set kukosäätimen khv ti ksuvipu 1/4-ksun sentoon.. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy j nn virtlukon plutu päälle (ON). 6. Jos moottori ei käynnisty viheen 5 jälkeen:. Siirrä kukosäätimen khv ti ksuvipu täyden ksun sentoon j plut se sitten 1/4-ksuun.. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy j nn virtlukon plutu päälle (ON). 7. Trkst moottori polttoineen, öljyn, veden j pkoksun vuotojen vrlt. 8. Siirrä kukosäätimen khv lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäinvihteelle ti tksepäin vihtksesi peruutusvihteelle. Vihteen vihdon jälkeen siirrä ksu hlutulle setukselle. HUOMAUTUS Vetolitejärjestelmä vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Moottorin pysäytys 1. Siirrä kukosäätimen khv vp/tyhjäkäynti-sentoon j nn moottorin hidstu tyhjäkäyntinopeudelle. Jos moottori on käytetty suurell nopeudell pitkän ik, nn moottorin jäähtyä tyhjäkäyntinopeudell 3 5 minuutti. 2. Moottorin voi pysäyttää millä thns seurvst neljästä menetelmästä:. Käännä virt-vin lisälite- (ACCESSORY) ti smmutus-sentoon (OFF). Moottori pysähtyy j hllintjärjestelmä smmuu.. Pin käynnistys-/pysäytyspinikett, jos vrusteen. Moottori pysähtyy j hllintjärjestelmä pysyy ktivoituneen. c. Käännä virt-vin hetkeksi käynnistyssentoon (START) j vput vin välittömästi. Hllintjärjestelmä tunnist, että moottori käy j pysäyttää moottorin. Hllintjärjestelmä pysyy ktivoituneen. Jos käännät virtvimen käynnistyssentoon (START) uudestn, hllintjärjestelmä s käynnistyspyynnön j käynnistää moottorin, jos se on mhdollist. d. Aktivoi nrullinen hätäktkisin, jos vrusteen. Moottori pysähtyy, mutt hllintjärjestelmä pysyy ktivoituneen. Hllintjärjestelmä ei slli moottorin käynnistämistä, jos nrullinen hätäktkisin on ktivoitu. Pelkän ksun käyttö HUOMAUTUS: Kun jetn pelkän ksun tilss (vpll), DTS-ohjusjärjestelmä ei päästä moottorin nopeutt nousemn lukemn /min yläpuolelle. Zero effort -kukosäätimet: Zero effort -kukosäätimissä on erilliset ksun- j vihteenhllintvivut. Kun ksunhllintvipu viedään tyhjäkäyntikoht pitemmälle vihteenhllintvivun olless vp-sennoss, moottorin nopeus ksv, mutt vin moottorin suurimpn vpnopeuteen /min.! VAARA Ksu- j vihdehllintjärjestelmän (DTS) Zero Effort -ohjus voi siirtää moottori ti vihteit tyhjäkäyntiä nopemmlle j iheutt veneen odottmttomn liikkumisen, mistä voi oll seuruksen vmm, kuolem ti ineellinen vurio veneen hllinnn menettämisen seuruksen. Aset ksunhllintvipu tyhjäkäyntisentoon in ennen vihteenhllintvivun siirtämistä eteenpäin- ti peruutusvihteelle. 90-8M fin LOKAKUU 2012 Sivu 39

48 Os 3 - Vesillä Kojetuluun j konsoliin sennettvt kukosäätimet: Kojetuluun j konsoliin sennettviss kukosäätimissä on pelkän ksun pinike. Pelkän ksun til ktivoidn seurvsti: 1. Ktso lisätietoj kohdn Kukosäätimet osst kukosäätimen toiminnot. 2. Siirrä hllintvipu tyhjäkäynti/vp-sentoon. 3. Pin pelkän ksun pinikett j siirrä hllintvipu tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon. DTSohjusjärjestelmän äänihälytystorvest kuuluu kksi äänimerkkiä sen merkiksi, että pelkän ksun til on ktiivinen. Konsoliin sennetuiss kukosäätimissä vp-sennon vlo lk vilkku. 4. Hllintvivun siirtäminen tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sennon yli voi lisätä moottorin nopeutt. TÄRKEÄÄ: Hllintvivun siirtäminen tkisin tyhjäkäynti/vp-sentoon lopett pelkän ksun käyttötiln j sllii moottorin vihtmisen vihteelle. 5. Pelkän ksun käyttö lopetetn siirtämällä hllintvipu tyhjäkäynti/vp-sentoon. Hllintvivun siirtäminen tyhjäkäynti/vp-sennost tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon pinmtt pelkän ksun pinikett siirtää yksikön vlitulle vihteelle. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös- ti ls-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetoyksikkö ylimpään kuljetussentoon j tue se lisävrusteen stvll perävunusrjll, joit myy vltuutettu Mercury MerCruiser jälleenmyyjä. Käyttö pkksell TÄRKEÄÄ: Jos venettä käytetään pkksell, pitää ryhtyä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vurio ei ole Mercury MerCruiserin rjoitetun tkuun linen. Tyhjennystulpp j pilssipumppu Veneesi moottoritiln kerääntyy luonnollisesti vettä. Siksi veneissä on yleensä tyhjennystulpp j/ti pilssipumppu. On erittäin tärkeää trkist nämä vrusteet säännöllisesti, jott vedenpint ei pääse koskettmn moottori. Moottorin ost vurioituvt, jos ne jäävät veden lle. Veden lle jäämisen iheuttm vhinko ei ole Mercury MerCruiser Limitedin rjoitetun tkuun kttm. Vedessä olevien ihmisten suojminen Veneillessä Vedessä olevn ihmisen on vike väistää nopesti lähestyvää venettä, vikk se liikkuisi hitstikin Hidst j ole äärimmäisen vrovinen in, kun veneilet vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) vihdevivun olless vpll, veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. Veneen olless pikoilln! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd vplle j smmut moottori ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Pikveneen j suuritehoisen veneen jo Jos jmsi vene ktsotn pikveneeksi ti suuritehoiseksi urheiluveneeksi, eikä se ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn sen huippunopeudell pyytämättä ensin lustv opstust j esittelyä myyntiliikkeeltä ti joltkin toiselt käyttäjältä, joll on kokemust smntyyppisestä veneestä. Ktso lisätietoj Suuritehoisen veneen jo -kirjsest ( R03), jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Sivu M fin LOKAKUU 2012

49 Mtkustjien turvllisuus ponttoni- j knsiveneissä Os 3 - Vesillä Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. Veneet, joiss on voin etuknsi Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen. mc ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. mc ! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. mc Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Kun tätä kuitenkin hrrstetn sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Terävä suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin, hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Sen Vene voi myös ohjutu jyrkästi sivusuuntn. 90-8M fin LOKAKUU 2012 Sivu 41

50 Os 3 - Vesillä Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti, kun jt venettä mtlss vedessä ti sellisill lueill, joill epäillään olevn vedenlisi esteitä, joihin veden ll olevt vetolitteen ost, peräsin ti veneen pohj sttvt osu. mc TÄRKEÄÄ: Tärkein tekijä kelluvn ti vedenliseen esineeseen osumisvrn j siitä iheutuvn henkilövmmn ti iskuvurion estämiseksi on veneen nopeuden hllint. Tällisiss olosuhteiss veneen nopeus ei s ylittää km/h (15 25 mph). Kelluvn ti vedenliseen esineeseen osuminen stt joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Vene voi yhtäkkiä viht suunt. Nope suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Iskuvurio vetolitteen vedenlisille osille, peräsimelle j/ti veneelle. Muist, että yksi tärkeimmistä sioist, jonk voit tehdä näissä tilnteiss loukkntumis- ti törmäysvhinkojen vähentämiseksi, on veneen nopeuden hllint. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Jos vene on osunut vedenliseen kohteeseen, pysäytä moottori mhdollisimmn pin j trkist, ettei vetojärjestelmässä ole särkyneitä ti löystyneitä osi. Jos vene on vurioitunut ti vuriot epäillään, moottori on syytä viedä vltuutetulle Mercury MerCruiserin jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Veneestä tulee trkist rungon murtumt, peräpeilin murtumt j vesivuodot. Vurioituneiden vedenlisten vetolitteen osien, peräsimen ti veneen pohjn käyttäminen voi iheutt lisävhinko muille moottorin osille ti voi vikutt veneen hllintn. Jos jo on jtkettv, jtk sitä huomttvsti hitmmll nopeudell.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Vetolitteen iskusuojus Hydrulinen jokulmn säätöjärjestelmä on suunniteltu suojmn perävetolitett iskuilt. Jos vedenliseen kohteeseen törmätään veneen liikkuess eteenpäin, hydrulijärjestelmä viment perävetolitteen töytäisyä ylöspäin sen ylittäessä kohteen vähentäen siten litteen vurioit. Kun perävetolite on ohittnut kohteen, hydrulijärjestelmä nt perävetolitteen plt lkuperäiseen toimint-sentoon estäen siten ohjuksen hllinnn menetyksen j moottorin ryntäämisen. Ole äärimmäisen vrovinen, kun jt mtlss vedessä ti pikss, joss tiedetään olevn vedenlisi esineitä. Iskusuojust ei ole peruutettess. Ole äärimmäisen vrovinen peruuttesssi, jott vältät törmäykset vedenlisiin esineisiin. TÄRKEÄÄ: Iskusuojusjärjestelmää ei void suunnitell vrmistmn täydellistä suojust iskuvurioilt kikiss olosuhteiss. Mtlll sijitsevien vedenottoukkojen käyttö mtlikoss - Mtlll sijitsevt vedenottoukot mc Sivu M fin LOKAKUU 2012

51 HUOMAUTUS Os 3 - Vesillä Aluksen käyttö mtlikoss voi iheutt vkvi moottorivurioit tukkiutuneiden vedenottoukkojen tähden. Vrmist, ettei vihteistokotelon vedenottoukkoihin pääse hiekk, lietettä eikä muit roski, jotk voivt rjoitt ti lkkutt moottoriin tulevn jäähdytysveden. On oltv äärimmäisen vrovinen, kun jetn mtlikoss veneellä, joss on mtlll sijitsevt vedenottoukot. Vältä myös ohjmst tällist venettä rntn moottorin käydessä. Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Pinon siirtäminen tkse (perään): Lisää yleensä nopeutt j moottorin kierrosluku Aiheutt keuln hyppimistä llokoss Lisää vr, että perälto loiskht veneeseen, kun tulln pois plnuksest Phimmilln se voi iheutt veneen pomppimist Pinon siirtäminen eteen (keuln): Helpott plnust Prnt jo kovll merenkäynnillä Phimmilln se voi iheutt veneen ohjutumisen edestkisin (keulohjus) Veneen pohj Mksiminopeuden säilyttämiseksi veneen pohjn on oltv: Puhds eliöistä j vesiksvillisuudest Kieroutumton; lähes tsinen veden kosketuskohdss Suor j sileä edestä j tk Vesiksvillisuutt voi kerääntyä, kun vene on lituriss. Tämä ksvillisuus pitää poist ennen käyttöä. Se voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Kvittio Kvittiot tphtuu, kun vesivirt ei pysty myötäilemään nopesti liikkuvn vedenlisen kohteen, kuten lvihteiston ti potkurin pinnnmuoto. Kvittio lisää potkurin nopeutt j vähentää veneen nopeutt. Kvittio voi syövyttää phoin lvihteiston ti potkurin pint. Tvllisi kvittion syitä ovt: Potkuriin tkertuneet ruohot ti muut roskt Tipunut potkurin lp Potkuriss koholl olevt särmät ti terävät reunt Kuplint Kuplint iheutuu pintilmn ti pkoksujen joutumisest potkurin ympärille, mistä seur potkurin pyörimisnopeuden lisääntyminen j veneen nopeuden väheneminen. Ilmkuplt iskeytyvät potkurin lpn j iheuttvt lvn pinnn eroosiot. Jos tämän nnetn jtku, lp lkk lopult toimimst (rikkoutuu). Liillisen kuplinnn tvllinen syy on: Vetolite on trimmttu liin kus Potkurist puuttuv hjotinrengs Vurioitunut potkuri ti vihteistokotelo, jok päästää pkoksuj potkurin j vihteistokotelon väliin Vetolite on sennettu peräpeiliin liin korkelle Korkeus merenpinnst j ilmsto Korkeuden j ilmston muutokset vikuttvt moottorin suorituskykyyn. Suorituskyvyn huononemisen voi iheutt: Suurempi mntieteellinen korkeus Korkemmt lämpötilt Alhiset ilmkehän pineet Suuri kosteus Sdksesi moottoristsi optimisuorituskyvyn vihteleviss sääolosuhteiss on hyvin tärkeää, että moottorin knss käytetään potkuri, jok nt moottorin käydä ohjervojen mksimikierroslukulueen yläpäässä ti sen lähellä vene normlisti kuormitettun normliss veneilysäässä. Useimmiss tpuksiss suositeltv kierrosluku voidn svutt vihtmll lemmn nousukulmn potkuriin. 90-8M fin LOKAKUU 2012 Sivu 43

52 Os 3 - Vesillä Potkurin vlint TÄRKEÄÄ: Tässä ohjekirjss kuvtut moottorit on vrustettu kierrosluvun rjoittimell, jok on setettu ylemmälle kierroslukurjlle. Tämä rj, jok on hiemn yli moottorin normlin käyttölueen, utt estämään liillisen kierrosluvun iheuttmt moottorivuriot. Kun kierrosluku pl suositeltvlle käyttölueelle, moottori lk jälleen toimi normlisti. Veneen vlmistj j myyntiliike ovt vstuuss moottorin vrustmisest oikell potkurill. Ktso Mercury Mrinen Internet-sivusto Vlitse potkuri, jok nt moottorin toimi normlikuormituksell suositetun täysksusetuksen käyttölueen yläpäässä ti sen lähellä. Jos täysksukäyttö on suositetun lueen lpuolell, potkuri on vihdettv, jott estetään suorituskyvyn menetys j mhdollinen moottorivhinko. Toislt moottorin käyttö suositetun kierrosluvun yläpuolell iheutt normli suuremp kulumist j vhinko. Potkurin lkuvlinnn jälkeen seurvt tvlliset ongelmt voivt vti potkurin vihto pienempinousuiseen. Lämpimämpi sää j suurempi kosteus iheuttvt kierrosluvun lsku. Korkemmll sijitsevill lueill jminen iheutt kierrosluvun lsku. Ajo pohjstn likisell veneellä iheutt kierrosluvun häviötä. Mikäli moottori kuormitetn enemmän (lisämtkustji, vedetään vesihiihtäjiä), moottorin kierrosluku lenee. Prempi kiihtyvyys, jot trvitn esimerkiksi vesihiihdoss, svutetn seurvksi pienemmällä potkurin nousull. Jos et vedä vesihiihtäjiä, älä käytä täysksu, kun käytät pienempinousuist potkuri. Alkuvlmistelut 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäiset 20 käyttötunti ovt moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Tämän totutusjojkson ikn täytyy noudtt seurvi sääntöjä: Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu 1500:n 1/min kierrosluvun yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn viisi minuutti kerrlln). Vältä kiihdytystä täysksull tyhjäkäynnistä. Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Trkist moottoriöljyn tso usein. Lisää öljyä trpeen mukn. Korke öljyn kulutus totutusjokuden ikn on normli. Totutusjojkson jälkeen Suosituksi Mercury MerCruiser -moottorisi käyttöiän pidentämiseksi: Vrmist, että potkuri nt moottorin toimi ohjervojen mukisen täysksun kierroslukulueen yläpäässä ti sen lähellä. Ktso Tekniset tiedot j Huolto. Käytä moottori enintään 3/4 ksull. Vältä pitkäikist käyttöä täysksull. Vihd moottoriöljy j öljynsuodtin. Lisätietoj on Huolto. Vihd vihteiston öljy j suodtin. Ktso kohdsthuolto (ZF-vihteistolliset mllit). 1. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun Mercury MerCruiser myyntiliikkeeseen keskustellksesi ti järjestääksesi määräikishuolto koskevt sit. Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. 1. Neste j suodtin täytyy viht ensimmäisten 25 tunnin jälkeen j sitten jok 100. tunti. Sivu M fin LOKAKUU 2012

53 Sisällysluettelo Os 4 - Tekniset tiedot Os 4 - Tekniset tiedot Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Alkoholi sisältävä polttoine Moottorin tekniset tiedot MAG, 8.2 MAG H.O. j SeCore 8.2 MAG, 8.2 MAG H.O Moottoriöljy Nesteiden ohjervot Moottori...48 Brvo perävetolitteet Ohjustehostin j Power Trim nesteet Hyväksytyt ohjustehostinnesteet Hyväksytyt ohjustehostinnesteet M fin LOKAKUU 2012 Sivu 45

54 Os 4 - Tekniset tiedot Polttoinevtimukset TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. Polttoineldut Mercury MerCruiser -moottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä ensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2. Premium-ensiini 92 (R +M)/2 oktni on myös hyväksyttävää. Älä käytä lyijyä sisältävää ensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON. Korkeoktnisempi polttoine (98 RON) on myös hyväksyttävää. Jos lyijytöntä ensiiniä ei ole stvn, käytä tunnetunmerkkistä lyijyä sisältävää polttoinett. Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury MerCruiser -moottoriss. Näissä polttoineiss käytettävät kksi hpetint ovt lkoholi (etnoli) ti eetteri (MTBE ti ETBE). Mikäli omll seudullsi stvn polttoineen hpettimen käytetään etnoli, ktso koht Alkoholi sisältävä polttoine. Alkoholi sisältävä polttoine Jos lueellsi myytävä ensiini sisältää joko metnoli (metyylilkoholi) ti etnoli (etyylilkoholi), sinun on syytä tunte sen mhdolliset hittvikutukset. Nämä hittvikutukset ovt vkvmpi metnoli käytettäessä j phenevt polttoineess olevn lkoholiprosentin ksvess. Polttoineess olev lkoholi voi imeä kosteutt ilmst j sd veden j lkoholin eromn polttoinesäiliössä olevst polttoineest. TÄRKEÄÄ: Mercury MerCruiser -moottorisi polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi sisältävää ensiiniä. Emme tiedä, minkä prosenttimäärän veneesi polttoinejärjestelmä kestää. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että lkoholi sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi käynnistys- j toimintvikeuksi! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää lkoholi, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury MerCruiser -moottoriss käytetään lkoholi sisältävää ensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Alkoholisekoitteiset polttoineet käytetään utoiss yleensä ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. Moottorin tekniset tiedot 8.2 MAG, 8.2 MAG H.O. j SeCore 8.2 MAG, 8.2 MAG H.O. HUOMAUTUS: Nimelliset suorituskykyrvot on mitttu j oikistu SAE J1228/ISO 8665:n mukisesti kmpikselilt. Kikki mittukset on tehty moottorin olless normliss käyttölämpötilss. Kierroslukulue on mitttu trkll huoltoon trkoitetull kierroslukumittrill moottorin olless normliss toimintlämpötilss. Öljynpine pitää trkist moottorin olless normliss toimintlämpötilss. HUOMAUTUS: Öljynpinemäärittelyt on trkoitettu vin viitteeksi, ne sttvt vihdell. Sivu M fin LOKAKUU 2012

55 Os 4 - Tekniset tiedot 8.2 MAG 8,2 MAG H.O. Potkurikselin teho 283 kw (380 hp) 320 kw (430 hv) Iskutilvuus Lturin virrnkulutus Kuum Kylmä 8,2 l (502 cid) 72 A 65 A RPM WOT Kierrosluvun rjoitin Kierrosluku tyhjäkäynnillä Öljyn vähimmäispine Termosttti Ajoitus tyhjäkäynnillä Mekniikk DTS Kierrosnopeudell 2000 Tyhjäkäynnillä kp (30 psi) 103 kp (15 psi) 76 C (170 F) Ei säädettävä Sytytysjärjestys Akun vähimmäisrvot Sytytystulpn tyyppi Sytytystulpn kärkiväli Moottoriöljy Ei DTS-mllit DTS-mllit 750 CCA, 950 MCA, 180 Ah 800 CCA, 1000 MCA, 190 Ah NGK BPR6ES 0,83 mm (0.033 in.) Optimin suorituskyvyn j moottorin prhn suojuksen smiseksi käytä seurv öljyä: Käyttö Kikki MerCruiser-moottorit Suositeltv öljy Mercury MerCruiser Full-Synthetic Engine Oil, 20W-40, NMMA FC-W -luokk TÄRKEÄÄ: Ktlysttorimoottorien voiteluvtimukset erovt muiden moottorien vtimuksist. Joisskin venevoiteluineiss on suuri määriä fosfori, jok voi vurioitt MerCruiser-moottorien ktlysttorijärjestelmää. Vikk nämä runssti fosfori sisältävät voiteluineet sttvt mhdollist moottorien hyväksyttävän suorituskyvyn, ik myöten niille ltistuminen vurioitt ktlysttori. Runssti fosfori sisältävien voiteluineiden vurioittmt ktlysttorit eivät ehkä kuulu MerCruiserin rjoitetun tkuun piiriin. Jos Mercury MerCruiser Full-Synthetic 20W-40 -moottoriöljyä ei ole stviss, käytä seurvi voiteluineit, jotk on lueteltu suositusjärjestyksessä. Jos huollt ktlysttorimoottori, käytä näitä öljyjä vin lyhyitä ikoj. 1. Mercury/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 2. Mercury/Quicksilver 25W-40, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 3. Muut tunnetut NMMA FC-W luokkn kuuluvt 4-thtiöljyt 4. Hyvältuinen, yksisteinen, pesevä uton öljy ll olevn käyttötulukon mukisesti. HUOMAUTUS: Emme suosittele pesemättömien öljyjen, monisteöljyjen (muiden kuin määriteltyjen), FC-Wluokittmttomien synteettisten öljyjen, heikkoltuisten öljyjen ti kiinteitä lisäineit sisältävien öljyjen käyttöä. Mercury Full-Synthetic MerCruiser Engine Oil, 20W-40, NMMA FC-W rted ORDER OF PREFERENCE MerCruiser/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W rted 4-cycle MerCruiser oil Mercury/Quicksilver 25W-40, NMMA FC-W rted 4-cycle MerCruiser oil Other recognized rnds of NMMA FC-W rted oils SAE40W SAE30W SAE 20W 0 C (32 F) AIR TEMPERATURE 10 C (50 F) M fin LOKAKUU 2012 Sivu 47

56 Os 4 - Tekniset tiedot Nesteiden ohjervot Moottori TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj. Kikki mllit Tilvuus Nestetyyppi Moottoriöljy (suodttimen knss) 6,5 l (7 US qt) Mercury Full-Synthetic MerCruiser Engine Oil 20W-40 Merivesijäähdytys (vin tlvisäilytys) 20 l (21 US qt) Propyleeniglykoli j puhdistettu vesi Suljettu jäähdytysjärjestelmä 17,4 l (18.4 US qt) Mercury Extended Life -jäähdytysneste/pkksneste ti pitkäikäinen etyleeniglykoli 5/100 pkksneste sekoitettun puhdistettuun veteen suhteess 50/50 HUOMAUTUS Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. Brvo-perävetolitteet HUOMAUTUS: Öljytilvuus sisältää vihteiston öljysäiliön. Mlli Tilvuus Nestetyyppi Brvo One Brvo Two Brvo Three (yksi merivesipumppu) Brvo Three (kksi merivesipumppu) Ohjustehostin j Power Trim -nesteet Hyväksytyt ohjustehostinnesteet 3209 ml (108-1/2 oz) 3682 ml (124-1/2 oz) 3445 ml (116-1/2 oz) 3209 ml (108-1/2 oz) Suuritehoinen vihteistovoiteluine Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 Hyväksytyt ohjustehostinnesteet Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 SAE 10W -30 -moottoriöljy Hnki pikn päältä SAE 10W -40 -moottoriöljy Sivu M fin LOKAKUU 2012

57 Sisällysluettelo Os 5 - Huolto Os 5 - Huolto Lisäkäyttöohjeit Axius järjestelmille Omistjn/käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu sisäperämoottorimllit Rutiinihuolto Määräikishuolto Huoltoloki Moottoriöljy Trkstus Täyttö Moottoriöljy j suodtin Öljyn poisto tyhjennyspumpull Öljynsuodttimen vihto Ohjusneste Suljettu jäähdytysjärjestelmä Jäähdytysnestevtimukset Jäähdytysnesteen tson trkistus Suljetun jäähdytysjärjestelmän täyttö Tyhjennys Puhdistus Sisäperämoottorin vihteistoöljy Trkstus Täyttö...58 Vihto Power Trim neste Trkstus Täyttö Vihto Akku Usempien EFI moottorien kkuj koskevt vrotoimet...61 Liekinsmmuttimen puhdistus Imuilmn äänenvimentimen puhdistus (vin muut kuin DTS mllit) Positiivisen kmpikmmion tuuletusventtiilin (PCV) vihtminen Veden erottv polttoineensuodtin Gen III mllit Irrotus Asennus Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli tyypillinen Vihdekpeli DTS Sisäperämoottorien ristinivelen kselin rihlt j O renkt (sisäperämoottoriyksikkö irrotettun) Vetolevy Vetokselin jtkeell vrustetut mllit Potkurit Potkurin korjus Brvo perävetolitteen potkurin irrotus Brvo One mllit Brvo Two mllit Brvo Three mllit Brvo perävetolitteen potkurin sennus Brvo One mllit Brvo Two mllit Brvo Three Apulitehihn Trkstus Trkstus Vihto Korroosiosuoj Korroosiotietoj Mdoituspiirin jtkuvuuden ylläpito MerCthode järjestelmän kun vtimukset Anodit j MerCthode järjestelmän sijinti Quicksilver MerCthode järjestelmän trkistus Moottorin ulkopinnt Veneen pohjn hoito Ksvillisuuden estomli Perävetolitteen pinnn hoito Merivesijärjestelmän huuhtelu perävetolitemllit Yleistietoj Brvo sisäperämoottori Huuhtelulitteet Perävetolitteen vedenotot Veneen olless poiss vedestä Brvo sisäperämoottori Veneen olless vedessä Brvo sisäperämoottori Veneen olless poiss vedestä vihtoehtoiset vedenotot Veneen olless vedessä vihtoehtoiset vedenotot...82 SeCore moottorin huuhtelu Perävetolitteen vedenotoll vrustetut mllit M fin LOKAKUU 2012 Sivu 49

58 Os 5 - Huolto Lisäkäyttöohjeit Axius-järjestelmille Jos veneessäsi on Axius-järjestelmällä vrustettuj DTS-moottoreit, lue myös Axius-käyttöohje, jok toimitettiin veneen mukn. Omistjn/käyttäjän velvollisuudet Käyttäjän velvollisuuten on suoritt kikki turvllisuustrkstukset, vrmist, että noudtetn kikki voitelu- j huoltoohjeit turvllist käyttöä silmällä pitäen j viedä yksikkö vltuutetulle Mercury MerCruiser -jälleenmyyjälle määräikistrkstust vrten. Normli kunnosspitohuolto j vrost ovt omistjn/käyttäjän vstuull, eikä niitä siten ktsot vlmistus- ti mterilivioiksi tkuuehtojen puitteiss. Yksilöllinen jotp j käyttö vikuttvt kunnosspitohuollon trpeeseen. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset limmilln. Kysy vltuutetult Mercury MerCruiser -jälleenmyyjältä huolto helpottvist trvikkeist. Jälleenmyyjän velvollisuudet Yleisesti jälleenmyyjän velvollisuuksiin sikst kohtn kuuluvt luovutust edeltävä trkstus j vlmistelu, kuten: Vrmist, että vene on sinmukisesti vrustettu. Vrmist ennen luovutust, että Mercury MerCruiser moottori j muut litteet ovt sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Ant sikklle opstust veneessä olevist litteist. Selittää j esitellä moottorin j veneen käyttö. Ant sikklle kopio luovutust edeltävästä trkstuslistst. Myynnin hoitneen jälleenmyyjän pitää täyttää tkuurekisteröintikortti kokonisuudessn j lähettää se tehtlle välittömästi uuden tuotteen myynnin yhteydessä. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso huoltotulukost täydellinen luettelo kikist suoritettvist määräikishuolloist. Korjusliike ti omistjn vlitsem korjj s huolt, viht ti korjt päästöjenhllintlitteit j -järjestelmiä. Tietyt muut huollot s suoritt vin Mercury MerCruiserin vltuutettu jälleenmyyjä. Ennen kuin yritetään huolto- ti korjusmenettelyjä, joit ei ole käsitelty tässä ohjekirjss, suosittelemme Mercury MerCruiser -huolto-ohjekirjn hnkkimist j siihen perehtymistä. HUOMAUTUS: Huoltokohteet on merkitty eri värein tunnistuksen helpottmiseksi. Huoltokohteiden värit Keltinen Must Ruske Sininen Moottoriöljy Vetolitteen voitelu Ohjustehostimen neste Vlut ti huuhtele Tee-se-itse-huoltoehdotuksi Nykypäivän veneilylitteet, kuten Mercury MerCruiser -moottori, ovt erittäin teknisiä koneit. Elektroninen sytytys j erikoiset polttoineen syöttö- j poistojärjestelmät svt ikn premmn suorituskyvyn, polttoinetlouden j pienemmät pkoksupäästöt, mutt ovt smll monimutkisempi kouluttmttomlle meknikolle. Jos olet tee-se-itse-ihmisiä, tässä on sinulle ehdotuksi. Älä ryhdy mihinkään korjuksiin, ellet ole perillä vroituksist, vroist j vdittvist toimenpiteistä. Turvllisuutesi on meille tärkeää. Mikäli yrität huolt tuotett itse, knntt tilt kyseisen mllin huolto-ohjekirj. Huolto-ohjekirjss nnetn oiket ohjeet, joit noudtt. Se on kirjoitettu koulutetulle meknikolle, joten se stt sisältää toimenpiteitä, joit et ymmärrä. Älä yritä suoritt korjuksi, jollet ymmärrä toimenpiteitä. Sivu M fin LOKAKUU 2012

59 Os 5 - Huolto Eräiden korjusten suorittmisess trvitn erikoistyökluj j -litteit. Älä yritä tehdä tällisi korjuksi, ellei sinull ole näitä erikoistyökluj j/ti -litteit. Voit vurioitt tuotett j joutu mksmn enemmän kuin jälleenmyyjä olisi veloittnut. Jos purt moottorin ti vetolitteen osittin etkä pysty korjmn sitä, jälleenmyyjän meknikon on koottv ost j testttv lite ongelmn määrittelemiseksi. Tämä tulee klliimmksi kuin koneen vieminen suorn jälleenmyyjälle ongelmn ilmetessä. Ongelm voi korjutu hyvin yksinkertisell säädöllä. Älä soit jälleenmyyjälle, huoltokonttoriin ti tehtseen sdksesi heidät määrittelemään ongelmn ti pyytääksesi korjusmenettelyä. Heidän on vike määritellä ongelm puhelimess. Vltuutettu myyjäliikkeesi on käytettävissä moottorin huoltmiseksi. Siellä on pätevät tehtn kouluttmt meknikot. Suositmme, että pyydät jälleenmyyjää tekemään määräjoin moottorillesi huoltotrkstuksi. Pyydä häntä settmn moottori syksyllä tlviteloille j huoltmn se ennen veneilykutt. Näin ongelmien mhdollisuus vähenee veneilykudell, kun hlut nutti ongelmttomst veneilystä. Trkstus Trkst moottori usein j säännöllisesti, mikä utt ylläpitämään sen huippusuorituskyvyn, j korj mhdolliset ongelmt ennen niiden tphtumist. Koko moottori on trkstettv huolellisesti, mukn lukien kikki moottorin ost, joihin pääsee käsiksi. Trkist, onko löysiä, vioittuneit ti puuttuvi osi, letkuj j kiristimiä; kiristä ti vihd trvittess. Trkst, etteivät pistoke- j sähköjohdot ole vioittuneet. Irrot j trkst potkuri. Jos se on phsti kolhiintunut, tipunut ti murtunut, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Korj moottorin ulkopinnn kolhut j syöpymisvuriot. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Huoltoiktulu sisäperämoottorimllit Rutiinihuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Huoltoväli Jokisen päivän luksi Jokisen päivän päätteeksi Viikottin Jok toinen kuukusi ti 50 tunnin välein Suoritettv huolto Trkist moottorin öljytso. (Tätä väliä voidn pidentää tuotteest sdun kokemuksen mukn.) Trkist sisäperämoottorin vihteistoöljyn tso. Trkist trimmipumpun öljytso. Trkist ohjustehostimen pumpun ti mllisi ohjusjärjestelmästä riippuen ohjushydruliikn nesteen tso. Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen. Trkist veden imuukot roskien j vesiksvillisuuden vrlt. Trkist merivesisuodtin j puhdist se, jos vrusteen. Trkist jäähdytteen tso. Trkist sisäperämoottorin nodit j vihd ne, jos ne ovt syöpyneet 50 %. Voitele potkurikseli j kiristä mutteri uudestn. (Jos jetn vin mkess vedessä, huoltoväli voidn pidentää neljään kuukuteen.) Jos jetn suolisess, murto- ti sstuneess vedessä, käsittele moottori Corrosion Gurd -suoj-ineell. Trkist kun liitännät j nesteen tso. Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit. (Jos jetn suolisess vedessä, lyhennä tämä väli 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin.) Määräikishuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Huoltoväli Ensimmäisen 20 tunnin jälkeen (totutusjokusi) Vihd moottoriöljy j suodtin. Suoritettv huolto 90-8M fin LOKAKUU 2012 Sivu 51

60 Os 5 - Huolto Huoltoväli 100 tunnin välein ti vuosittin (mikä thns tulee ensin) 300 tunnin ti 3 vuoden välein 5 vuoden välein Korjusml moottorin mlipint. Vihd moottoriöljy j suodtin. Vihd sisäperämoottorin vihteistoöljy. Suoritettv huolto Trkist, että jäähdytysnesteen tso j pkksnesteen vhvuus ntvt riittävän suojn pkkselt. Korj trpeen mukn. Ktso koht Tekniset tiedot. Kiristä kippirenkn liitos ohjuskseliin määrittelyjen mukisesti. Vihd veden erottv polttoineensuodtin. Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist, ettei mdoituspiirissä ole löysiä ti vioittuneit liitäntöjä. Test MerCthode-yksikön teho, jos vrusteen. Suositeltv huolto j (PVC) venttiilin vihto. Puhdist liekinsmmutin, imuilmn äänenvimennin j kmpikmmion tuuletusletkut. Trkst hihnojen kunto j kireys. Vetokselin jtkeell vrustetut mllit: Voitele vetokselin ristinivelet j tkpylkän tulo- j lähtölkerit. Trkist moottorin kiinnitysmutterien kireys j kiristä trvittess. Vihd sytytystulpt. Trkst sytytystulppien johdot j vihd ne trvittess. Trkist sähköjärjestelmä löysien, vioittuneiden ti syöpyneiden kiinnikkeiden vrlt. Trkist jäähdytysjärjestelmän j pkojärjestelmän letkunkiristimien kireys. Trkst, ettei kummsskn järjestelmässä ole vurioit ti vuotoj. Pur j trkst merivesipumppu j vihd kuluneet rkenneost. Puhdist suljetun jäähdytysjärjestelmän merivesiossto. Puhdist, trkst j test pinekorkki. Trkst pkoksujärjestelmän ost. Jos vrusteen on vedensulkuläpät (läppäventtiilit), trkist, etteivät ne ole hukss ti kuluneet. Trkist moottorin suuntus. Trkst ristinivelet, rihlt j plkeet, j trkist kiristimet. Voitele ristinivelen rihlt j lkerit, jos niissä on rsvnippoj. Trkst, onko krdnilkeroinniss rosoisuutt. Vihd trvittess. Ot yhteys sertifioituun Mercury MerCruiser - jälleenmyyjään. Voitele moottorin vetolevy. Vihd kummnkin (vsemmn j oiken) pkoliittimen ilmusventtiili. Vihd jäähdytys-/pkksneste. Vihd jok toinen vuosi, jos ei käytetä pitkäikäistä jäähdytys-/pkksnestettä. Huoltoloki Kirj moottorin kikki huollot tähän. Muist tllett kikki työmääräykset j kuitit. Päivämäärä Suoritettu huolto Moottorituntej Sivu M fin LOKAKUU 2012

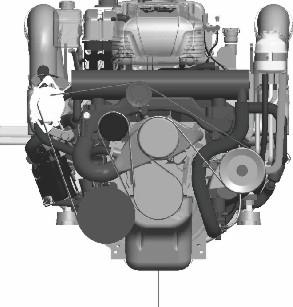

61 Os 5 - Huolto Moottoriöljy HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus 1. Smmut moottori. Ann öljyn vlu öljypohjn noin viisi minuutti. Veneen pitää oll liikkumtt vedessä. 2. Poist mitttikku. Pyyhi puhtksi j senn se kokonn mitttikun putkeen. Odot 60 sekunti, jott sisään jäänyt ilm pääsee poistumn. - Öljyn mitttikun khv - Käyttölue TÄRKEÄÄ: Lisää määritettyä moottoriöljyä, kunnes öljytso svutt mitttikun käyttölueen merkin mutt ei ylitä sitä. 3. Poist mitttikku j trkist öljyn tso. Öljytson täytyy oll käyttölueell. Asenn mitttikku putkeen. Täyttö TÄRKEÄÄ: Älä pne moottoriin liik öljyä. TÄRKEÄÄ: Käytä in mitttikku määrittääksesi täsmällisesti, kuink pljon öljyä trvitn. 90-8M fin LOKAKUU 2012 Sivu 53

62 Os 5 - Huolto 1. Irrot öljyn täyttöukon korkki Öljyn täyttökorkki 2. Lisää määritettyä moottoriöljyä, kunnes öljytso svutt mitttikun käyttölueen merkin mutt ei ylitä sitä. Trkist öljytso uudestn. 3. Pne täyttökorkki tkisin. Kikki mllit Tilvuus Nestetyyppi Moottoriöljy (suodttimen knss) 6,5 l (7 US qt) Mercury Full-Synthetic MerCruiser Engine Oil 20W-40 Moottoriöljy j suodtin Vihd öljynsuodtin in öljynvihdon yhteydessä. Ktso vihtovälit kohdst Huoltoiktulu. Moottoriöljy on vihdettv ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettu moottoriöljyä (ktso os Tekniset tiedot). Öljyn poisto tyhjennyspumpull 1. Löysää öljynsuodtin järjestelmän tuulettmiseksi. 2. Poist mitttikku. 3. Asenn öljyn tyhjennyspumppu mitttikun putkeen. c mc Öljyn tyhjennyspumppu - Mitttikun putki c - Öljyn tyhjennysletku 4. Pne kmpikmmion öljypumpun letkun pää sopivn stin j pumpp khvst, kunnes kmpikmmio on tyhjä. 5. Poist pumppu. 6. Asenn mitttikku. Sivu M fin LOKAKUU 2012

63 Os 5 - Huolto Öljynsuodttimen vihto 1. Irrot j hävitä öljynsuodtin. - Öljyn täyttökorkki - Öljynsuodtin 2. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. 3. Asenn j kiristä öljynsuodtin pitävästi (noudt suodttimen vlmistjn ohjeit). Älä kiristä liik. 4. Irrot öljyn täyttökorkki. 5. Määritä trvittv moottoriöljyn määrä mitttikull. Aset mitttikku piklleen. 6. Lisää trvittv määrä suositettv moottoriöljyä öljypinnn nostmiseksi mitttikun OK-lueen lreunn. 7. Veneen olless levoss vedessä toist viheet 5 j 6 trpeen mukn. HUOMAUTUS: Kun lisätään 0,95 l (1 US qt) moottoriöljyä, tso nousee käyttölueen losst sen yläosn. Kikki mllit Tilvuus Nestetyyppi Moottoriöljy (suodttimen knss) 6,5 l (7 US qt) Mercury Full-Synthetic MerCruiser Engine Oil 20W Käynnistä moottori, käytä sitä kolme minuutti j trkist, ettei vuotoj esiinny. 9. Pysäytä moottori j nn öljyn vlu öljypohjn noin 5 minuutti veneen olless liikkumttomn vedessä. Ohjusneste Aset sisäperämoottori ohjuspyörän vull suorn eteenpäin -sentoon. 2. Poist täyttökorkki ohjustehostimen nestesäiliöstä j trkist nestemäärä. 3. Nestetson pitää oll mitttikun käyttölueen kohdll. HOT c d COLD ADD - Säiliö - Kuum tso c - Kylmä tso d - Add-merkki Jos nestetso on ADD-lueell, lisää trvittv määrä nestettä täyttökorkin ukon kutt, kunnes tso on mitttikun käyttölueell. Älä täytä liik. 90-8M fin LOKAKUU 2012 Sivu 55

64 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste 5. Jos neste ei ole säiliössä, ohjustehostinjärjestelmässä on vuoto. Etsi j korj vik. Suljettu jäähdytysjärjestelmä Jäähdytysnestevtimukset HUOMAUTUS Hydrulisen jokulmn säätöpumppu Q1 Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. HUOMAUTUS: Kikki tehtll sennetut suljetut jäähdytysjärjestelmät ovt toimitettess täynnä Extended Life - jäähdytys/pkksnestettä. Tämä pkksneste on tyhjennettävä j vihdettv viiden vuoden ti 1000 käyttötunnin välein (kumpi tulee ensin). Pkksneste in ornssinväristä. Järjestelmään s lisätä vin Extended Life -jäähdytys/ pkksnestettä. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste Jäähdytysnesteen tson trkistus! VAROITUS Suljettu jäähdytysjärjestelmä K1 Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. TÄRKEÄÄ: Kun sennt jäähdytysnestesäiliön korkin uudelleen, vrmist, että kiristät sen tiuksti. Moottorin olless kylmä jäähdytysnesteen on oltv säiliön Full-merkin kohdll. - Jäähdytysnestesäiliön korkki - Jäähdytysnestesäiliö c - Trksteluikkun d - Full-merkki (kuum moottori) e - Full-merkki (kylmä moottori) c HOT FILL COLD d e Suljetun jäähdytysjärjestelmän täyttö TÄRKEÄÄ: Jott seurv toimenpide voidn suoritt oikein, moottorin on jäähdyttävä ympäristön lämpötiln. HUOMAUTUS Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. Suljetun jäähdytysjärjestelmän jäähdytysnesteos on täytettävä seoksell, joss on 50/50 Extended Life -jäähdytys/ pkksnestettä j tislttu vettä. Sivu M fin LOKAKUU 2012

65 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste Suljettu jäähdytysjärjestelmä K1 HUOMAUTUS: Jäähdytysnesteosn tilvuus on likimääräinen. 8.2-mllit Tilvuus Nestetyyppi Suljettu jäähdytysjärjestelmä 17,4 l (18.4 US qt) Pitkäikäinen pkks-/jäähdytysneste! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. TÄRKEÄÄ: Kun jäähdytysos täytetään sen jälkeen, kun se on tyhjennetty kokonn, moottorin tulee oll vksuorss ti vuhtipyöräpää hiukn lempn. 1. Irrot pinekorkki jäähdytysnestesäiliöstä. 2. Täytä säiliö Full-merkkiin sti suositeltvll jäähdytysnesteellä. 3. Kun täytät jäähdytysos uudelleen sen jälkeen, kun se on tyhjennetty kokonn, lisää nestettä, kunnes se on 12 mm (0.50 in.) säiliön kulst, ennen kuin käynnistät moottorin. 4. Pne pinekorkki tkisin. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 5. Yhdistä jäähdytysvesi moottoriin. 6. Trkist moottorin käydessä letkuliitännät, kiinnitysost j tiivisteet vuotojen vrlt. Trkkile myös moottorin lämpömittri j vrmist, että moottorin käyttölämpötil on normli. Jos mittri osoitt liin korke lämpötil, smmut moottori välittömästi j määritä syy.! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 7. Kun moottori on jäähtynyt kokonn, trkist jäähdytysnesteen määrä uudelleen j lisää jäähdytysnestettä trvittess. 8. Jos säiliö on tyhjennetty kokonn jäähdytysnesteestä, jäähdytysjärjestelmässä on merkittävä määrä ilm. Täytä säiliö FULL-merkkiin sti, toist lämmitys-/jäähdytysjkso j trkist jäähdytysnesteen määrä uudelleen. 9. Pidä säiliön jäähdytysnesteen tso FULL-merkin kohdll ti lähellä moottorin olless kylmä. Tyhjennys Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Puhdistus Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Sisäperämoottorin vihteistoöljy Trkstus HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. HUOMAUTUS: Öljymäärä vihtelee käytön ikn; trkist se ennen käynnistämistä moottorin olless kylmä. 1. Trkist vihteistoöljyn tso. Pidä vihteistoöljy suositellull tsoll. 90-8M fin LOKAKUU 2012 Sivu 57

66 Os 5 - Huolto 2. Trkst voiteluineen kunto. Jos vihteistoöljysäiliön pohjll näkyy vettä ti sitä ilmestyy öljyn tyhjennystulppn, ti jos vihteistoöljy näyttää väärän väriseltä, ot välittömästi yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Nämä tilnteet sttvt merkitä vesivuoto perävetolitteeseen. - Vihteistoöljysäiliö - Suositeltv vihteistoöljyn tso COLD FILL Täyttö Uusiin sennuksiin stetn joutu lisäämään jop 470 ml (16 fl oz) vihteistoöljyä totutusjojkson ikn (20 tunti käyttöik). Vihteistoöljytson trkkileminen j ylläpitäminen totutusjojkson ikn on tärkeää. TÄRKEÄÄ: Vihteistoöljytso on trkistettv j öljyä on lisättävä trvittess jokisen päivän luss moottorin olless kylmä. Jos vihteistoöljyn hälytysääni kuuluu päivän toiminnn ikn, lisää sinmukinen määrä vihteistoöljyä säiliöpulloon. HUOMAUTUS: Kun täytät koko perävetolitteen, ktso koht Vihto. 1. Irrot vihteistoöljysäiliön knsi. 2. Täytä säiliö määritetyllä nesteellä, kunnes vihteistoöljyn määrä on suositeltvll tsoll. Älä täytä liik Putkilon viitenro Kuvus Käyttökoht Osnumero Pne korkki tkisin. Vihto Suuritehoinen vihteistovoiteluine 1. Irrot vihteistoöljysäiliö kiinnikkeestä. 2. Tyhjennä sisältö sopivn stin. 3. Asenn säiliö kiinnikkeeseen. 4. Brvo One -mllit:. Irrot potkuri.. Lske perävetolite ivn ls. c. Irrot öljyn täyttö- j tyhjennysruuvi j tiivisteluslevy. Vihteistoöljysäiliö Q01 Sivu M fin LOKAKUU 2012

67 Os 5 - Huolto d. Tyhjennä neste sopivn stin. - Öljyn täyttö- j tyhjennysruuvi - Tiivisteluslevy mc Kikki muut mllit:. Trimm perävetolite kokonn ulos.. Irrot öljyn täyttö- j tyhjennysruuvi j tiivisteluslevy. c. Tyhjennä neste sopivn stin. - Öljyn täyttö- j tyhjennysruuvi - Tiivisteluslevy mc Irrot öljytiln ilmruuvi j tiivisteluslevy. Ann öljyn tyhjentyä kokonn. - Öljytiln ilmruuvi - Tiivisteluslevy mc TÄRKEÄÄ: Jos perävetolitteest vuot vettä ti jos neste näyttää mitomiselt, lite vuot. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. 7. Lske perävetolitett siten, että potkurin kseli on vksuorss. TÄRKEÄÄ: Käytä perävetolitteess inostn suuritehoist Mercury/Quicksilver High Performnce Ger Lue - voiteluinett. 8. Täytä perävetolite öljyn täyttö- j tyhjennysukon kutt määritetyllä vihteistoöljyllä, kunnes ilm sisältämätöntä voiteluinett virt öljytiln ilm-ukost. Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine 9. Asenn öljytiln ilmruuvi j tiivisteluslevy. Perävetoliteyksikkö Q Jtk vihteiston voiteluineen pumppust vetolitteeseen öljyn täyttö- j tyhjennysukon kutt, kunnes voiteluinett ilmestyy vihteiston öljysäiliöön. 11. Täytä säiliö siten, että öljytso on käyttölueell. Älä täytä liik. 12. Vrmist, että korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. 90-8M fin LOKAKUU 2012 Sivu 59

68 Os 5 - Huolto HUOMAUTUS: Öljytilvuudet sisältävät vihteiston öljysäiliön. Brvo One Brvo Two Brvo Three (yksi merivesipumppu) Brvo Three (kksi merivesipumppu) Mlli Tilvuus Nestetyyppi 3209 ml (108-1/2 oz) 3682 ml (124-1/2 oz) 3445 ml (116-1/2 oz) 3209 ml (108-1/2 oz) Suuritehoinen vihteistovoiteluine 13. Irrot pumppu öljyn täyttö- j tyhjennysukost. Asenn nopesti tiivisteluslevy j ruuvi. Kiristä tiukkn. 14. Asenn potkuri. Ktso Potkurit. 15. Trkist öljyn tso ensimmäisen käytön jälkeen. TÄRKEÄÄ: Vihteistoöljysäiliössä olevn öljyn tso koho j lskee käytön ikn. Trkist öljyn määrä perävetolitteen olless jäähtynyt j moottorin olless smmutettu. Power Trim -neste Trkstus TÄRKEÄÄ: Trkist öljymäärä vin, kun perävetolite on ivn lhll/sisässä. 1. Aset perävetolite ivn ls/sisään. 2. Trkist öljyn tso. Säiliön pinnn täytyy oll MIN- j MAX-viivojen välillä Säiliö - MIN- j MAX-viivt 3. Täytä trpeen mukn määritetyllä nesteellä. Täyttö Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste 1. Irrot täyttöukon korkki säiliöstä. HUOMAUTUS: Täyttökorkiss on ilmreikä. 2. Lisää voiteluinett, jott pint nousee säiliössä olevien MIN- j MAX-viivojen välille. Hydrulisen jokulmn säätöpumppu Q1 Putkilon viitenro Kuvus Käyttökoht Osnumero Asenn korkki. Vihto Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöpumppu Q1 Power Trim -nestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Akku Ktso kun mukn tulevi erityisohjeit j vroituksi. Jos näitä tietoj ei ole stviss, noudt seurvi vrotoimi kun käsittelyssä. Sivu M fin LOKAKUU 2012

69 ! VAARA Os 5 - Huolto Heikon kun ltminen veneessä ti pukäynnistyskpeleiden j lisäkun käyttäminen moottorin käynnistämiseen stt iheutt vkvn vmmn ti tuotevurion tuliplon ti räjähdyksen seuruksen. Poist kku veneestä j lt se tuuletetull lueell loitoll kipinöistä j vutulest.! VAARA Käytössä ti ldttvn olev kku tuott ksu, jok voi syttyä j räjähtää j suihkutt ulos rikkihppo, jok voi iheutt vkvi plovmmoj. Tuulet kun ympärillä olev lue j käytä suojvrusteit kkuj käsitellessäsi ti huoltesssi. Usempien EFI-moottorien kkuj koskevt vrotoimet Lturit: Lturit on suunniteltu ltmn kku, jok tuott virt lturiin kiinnitettyyn moottoriin. Kun khden eri moottorin kut ovt kytkettyinä, yksi lturi tuott kiken ltusvirrn molemmille kuille. Normlisti toisen moottorin lturin ei trvitse syöttää linkn ltusvirt. EFI Elektroninen ohjusmoduuli (ECM): Moottorin ohjusyksikkö (ECM) vtii vkn jännitelähteen. Usemmll moottorill jettess jokin veneessä olev sähkölite voi iheutt äkillisen jännitteenlskun moottorin kuss. Jännite voi lske ECM:n vtimn vähimmäisrvon lle. Toisen moottorin lturi voi nyt myös lk ldt. Tämä voi iheutt jännitepiikin moottorin sähköjärjestelmässä. Kummsskin tpuksess ECM voi sulkeutu. Jännitteen plutuess ECM:n käyttölueelle ECM plutuu itsestään lkutiln, j moottori toimii ts normlisti. ECM sulkeutuu j plutuu lkutiln niin nopesti, että moottoriss voi tuntu vin hetkellinen sytytyshäiriö. Akut: Veneissä, joiss on useit EFI-moottoreit, edellytetään kunkin moottorin kytkemistä omn kkuuns. Tämä vrmist sen, että moottorin ECM:llä on vk jännitelähde. Akun kytkimet: Akun kytkimet pitää in sett siten, että kukin moottori toimii omll kulln. Älä käytä moottoreit kytkimien olless "oth"- ti "ll"-sennoiss. Hätätilss toisen moottorin kku voi käyttää käynnistämään moottori, jonk kku on tyhjä. Akun erottimet: Veneessä olevien lisälitteiden käyttökun ltmisess voidn käyttää erottimi. Niitä ei pidä käyttää veneessä olevn toisen moottorin kun ltukseen, ellei erotin ole nimenomn tähän trkoitukseen suunnitellun tyyppinen. Generttorit: Generttorin kku on ktsottv toisen moottorin kuksi. Liekinsmmuttimen puhdistus! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Kohot vimentimen ylätkreun vrovsti j irrot se vetämällä sitä eteenpäin. - Vimennin - Liekinsmmutin M fin LOKAKUU 2012 Sivu 61

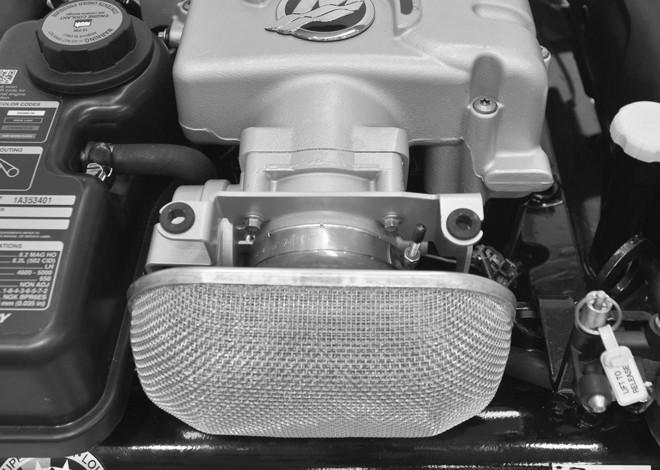

70 Os 5 - Huolto 2. Löysää liekinsmmuttimen kiinnitin j irrot liekinsmmutin. - Liekinsmmutin - Liekinsmmuttimen kiinnitin 3. Puhdist liekinsmmutin liuottimell j kuiv se pineilmll ti jätä se kuivumn itsestään. 4. Asenn liekinsmmutin piklleen j tiukk kiristin määrittelyjen mukisesti. Kuvus Nm l-in. l-ft Liekinsmmuttimen kiinnitin Asenn vimennin. Imuilmn äänenvimentimen puhdistus (vin muut kuin DTS-mllit)! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Piknn imuilmn (IAC) venttiili moottorin tk. 2. Poist imuilmn äänenvimennin keskuskppleen ukost Imuilmn äänenvimennin - Imukotelo c - IAC c 3. Trkst, ettei äänenvimentimess ole reikiä, hlkemi ti rppeutumist. Vihd, jos se on vurioitunut. TÄRKEÄÄ: Älä käytä metyylietyyliketoni sisältävää puhdistusliuost äläkä päästä puhdistusliuost sähköliitäntöihin. 4. Puhdist äänenvimennin lämpimällä vedellä j miedoll pesuineell. Vihd trvittess. 5. Ann imuilmn äänenvimentimen kuivu täysin ennen käyttöä. 6. Asenn imuilmn äänenvimennin Positiivisen kmpikmmion tuuletusventtiilin (PCV) vihtminen Tässä moottoriss on positiivinen kmpikmmion tuuletusventtiili (PCV). Suosittelemme sen vihtmist 100 käyttötunnin välein ti vähintään kerrn vuodess (kumpi tulee ensin). Sivu M fin LOKAKUU 2012

71 Os 5 - Huolto 1. Vedä PCV-venttiili ulos imusrjst j poist PCV-venttiili letkust. - Keskuskppleen j PCV-venttiilin välinen letku - PCV-venttiili 2. Trkst PCV-venttiili j vihd se trvittess. 3. Asenn PCV-venttiili imusrjn. 4. Vrmist, että PCV-venttiili settuu tiiviisti imusrjn. Suosittelemme Mercury MerCruiserin vrosien käyttöä. Veden erottv polttoineensuodtin! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi.! VAROITUS Jos polttoinejärjestelmästä ei vputet pinett, polttoinett suihku ulos, mistä voi oll seuruksen tuliplo ti räjähdys. Ann moottorin jäähtyä täysin j vput kikki pine polttoinejärjestelmästä ennen järjestelmän osien huoltmist. Suoj in silmät j iho pineenliselt polttoineelt j höyryiltä. Gen III -mllit c d e h - Cool Fuel -moduuli - Cool Fuel -moduulin johtosrj c - Suodttimen korkki d - Suodtinsennelmn kiinnitysruuvi e - Polttoineensuodttimen pnos f - Suodttimen kuppi g - Cool Fuel -moduulin suodtinsäiliö h - O-rengs f g M fin LOKAKUU 2012 Sivu 63

72 Os 5 - Huolto Irrotus 1. Ann moottorin jäähtyä. HUOMAUTUS: Mercury MerCruiser suositt, että moottori smmutetn 12 tunnin jksi ennen suodttimen irrottmist. 2. Sulje polttoineventtiili, jos vrusteen. 3. Irrot Cool Fuel -moduulin johtosrj moottorin johtosrjst. 4. Käännä virtlukko käynnistyssentoon j nn käynnistimen toimi viisi sekunti. 5. Käännä virtlukko "OFF"-sentoon. 6. Löysää jokist suodtinsennelmn kiinnitysruuvi, kunnes ruuvi irto Cool Fuel -moduulist. Älä irrot kiinnitysruuvej suodttimen korkist. 7. Irrot suodtinsennelm pikltn vetämällä sen khvst ylöspäin. Älä vielä irrot suodtinsennelm Cool Fuel - moduulist. 8. Ann suodtinsennelmss mhdollisesti olevn polttoineen vlu ulos suodtinsennelmn pohjst Cool Fuel - moduulin suodtinsäiliöön. 9. Irrot suodtinkuppi suodttimen korkist kiertämällä korkki myötäpäivään j pitämällä smll suodtinkuppi liikkumtt. 10. Irrot käytetty veden erottvn polttoineensuodttimen pnos suodtinkupist j set se puhtseen, hyväksyttyyn stin. 11. Hävitä suodtinkupiss mhdollisesti olev vesi ti roskt. Asennus 1. Asenn uusi veden erottvn polttoineensuodttimen pnos suodtinkuppiin. Työnnä pnos kunnoll piklleen kuppiin. 2. Asenn uusi O-rengs suodtinkupin päälle. 3. Kiinnitä suodttimen korkki suodtinkuppiin kiertämällä korkki vstpäivään j pitämällä smll suodtinkuppi liikkumttomn, kunnes korkki lukittuu tiuksti piklleen. 4. Asenn polttoineensuodtinsennelm hitsti Cool Fuel -moduuliin, jott polttoinett ei läiky, j kohdist suodtinkupin kiinnitysruuvit Cool Fuel -moduulin reikiin. Kiristä suodtinsennelmn kiinnitysruuvit käsin. 5. Trkist, että suodtinkuppi on lujsti Cool Fuel -moduuli vsten j kiristä jokinen suodtinsennelmn kiinnitysruuvi. Kuvus Nm l-in. l-ft Suodtinsennelmn kiinnitysruuvi Av polttoineventtiili, jos vrusteen. 7. Liitä Cool Fuel -moduulin johtosrj moottorin johtosrjn. 8. Tuulet moottoritil hyvin. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 9. Yhdistä jäähdytysvesi moottoriin. 10. Käynnistä moottori. Trkist, ettei polttoineensuodtinsennelmn ympärillä ole ensiinivuotoj. Mikäli vuotoj esiintyy, smmut moottori välittömästi. Trkist suodttimen sennus uudelleen, puhdist läikkynyt polttoine j tuulet moottoritil hyvin. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys vltuutettuun Mercury MerCruiser - jälleenmyyjään. Voitelu Ohjusjärjestelmä! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää kokonn tkisin ennen voiteluineen levittämistä. HUOMAUTUS: Jos ohjuskpeliss ei ole rsvnipp, kpelin sisävijeri ei voi rsvt. Sivu M fin LOKAKUU 2012

73 Os 5 - Huolto 1. Jos ohjuskpeliss on rsvnipt: käännä ohjuspyörää, kunnes ohjuskpeli vetäytyy täysin kpelin suojuksen sisään. Lisää noin 3 pinllust rsv tyypillisestä käsikäyttöisestä voitelupistoolist. - Ohjuskpelin rsvnipp 6221 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Ohjuskpelin rsvnipp Q1 2. Käännä ohjuspyörää, kunnes ohjuskpeli on täysin ojennettun. Voitele kevyesti kpelin esillä olevt ost. - Ohjuskpeli ojennettun 6222 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Ohjuskpeli Q1 3. Voitele ohjustppi. - Ohjustppi mc Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ohjustppi K01 4. Kksoismoottoreill vrustetuiss veneissä: Voitele yhdystngon kääntöpisteet. Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Yhdystngon kääntöpisteet K M fin LOKAKUU 2012 Sivu 65

74 Os 5 - Huolto 5. Käynnistä ensin moottori j käännä ohjuspyörää useit kertoj oikelle j sen jälkeen vsemmlle vrmistksesi, että ohjusjärjestelmä toimii oikein, ennen kuin lähdet liikkeelle. Ksukpeli Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ksukpelin kääntöpisteet j ohjinten kosketuspinnt K01 Vihdekpeli - tyypillinen Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt Vihdekpeli - DTS mc79736 Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Vihdekpelin kääntöpisteet j ohjinten kosketuspinnt K01 Sivu M fin LOKAKUU 2012

75 Os 5 - Huolto Sisäperämoottorien ristinivelen kselin rihlt j O-renkt (sisäperämoottoriyksikkö irrotettun) 1. Levitä rsv ristinivelen O-renkisiin j vetokselin rihloihin. - Vetokselin rihlt - Ristinivelen O-renkt (3) 8591 Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Vetokselin rihlt j ristinivelen O-renkt 8M Ktso potkurikselin voitelu kohdst Potkurit. Vetolevy Voitele vetolevyn rihlt sen rsvnippojen kutt pumppmll noin 8 10 pinllust rsv tvllisell käsikäyttöisellä rsvpuristimell. HUOMAUTUS: Jos venettä käytetään joutokäynnillä pidemmän ik, vetolevy on voideltv 50 tunnin välein. Brvo-vetolitteen vetolevy - Rsvnipp 6212 Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Vetolevy 8M HUOMAUTUS: Vetolevy j kselin rihlt voidn voidell perävetolitett irrottmtt. Pne voiteluinett tvllisell käsikäyttöisellä rsvpuristimell, kunnes hiemn rsv lk tull ulos. Vetokselin jtkeell vrustetut mllit 1. Voitele peräpeilipään rsvnipp j moottoripään rsvnipp pumppmll pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. 90-8M fin LOKAKUU 2012 Sivu 67

76 Os 5 - Huolto 2. Voitele vetokselin rsvnipt pinmll niihin 3 4 pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. c Vetokselin rsvnipt - Peräpeilipään rsvnipp c - Moottoripään rsvnipp Potkurit Putkilon viitenro Kuvus Käyttökoht Osnumero 42 Potkurin korjus Ristinivelen j kilven tukilkerin rsv Peräpeilipään rsvnipp, moottoripään rsvnipp, vetokselin rsvnipt Jotkut vurioituneet potkurit voidn korjt. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Brvo-perävetolitteen potkurin irrotus! VAARA 8M Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. Brvo One -mllit HUOMAUTUS: Brvo One XR -mlleiss ei ole lukkoprikk. 1. Suorist potkurikselin lukkoprikn (jos vrusteen) tivutetut kielekkeet. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri 4750 Sivu M fin LOKAKUU 2012

77 Os 5 - Huolto 2. Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 3. Kierrä potkurikselin mutteri vstpäivään j irrot se. 4. Liu'ut potkuri j kiinnitysost potkurikselist. c d e f g Brvo One -mllit - Potkurikselin rihlt - Etupinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulussovitin f - Lukkoprikk g - Potkurin mutteri 5301 c d e f g Brvo One XR -mllit - Potkurikseli - Potkurinvn sisäke j kiinnitysköydet c - Potkuri d - Pinelevy e - Aluslevy f - Aluslevy g - Potkurin mutteri Brvo Two -mllit 1. Suorist potkurikselin lukkoprikn tivutetut kielekkeet. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri M fin LOKAKUU 2012 Sivu 69

78 Os 5 - Huolto 2. Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll 3. Irrot potkurikselin mutteri kiertämällä sitä vstpäivään. 4. Liu'ut potkuri j kiinnitysost potkurikselist. c d f Brvo Two - Potkurikselin rihlt - Etupinelevy c - Potkuri d - Rihlttu luslevy e - Lukkoprikk f - Potkurin mutteri e 8566 Brvo Three -mllit 1. Aset puuplikk potkurin lvn j perävetolitteen kuplinnn estolevyn väliin. 2. Irrot potkurikselin nodin kiinnittävä pultti j luslevyt. 3. Irrot potkurikselin nodi. c - Potkuri - Potkurikselin mutteri c - Potkurikselin nodi d - Potkurikselin nodiruuvi e - Litteä luslevy f - Tähtiluslevy d f e Kierrä potkurin kselin perän puoleist mutteri vstpäivään sen irrottmiseksi. 5. Ot potkuri j pinelevy pois potkurin kselilt. 6. Käytä potkurimutterityöklu j käännä etummist potkurikselin mutteri vstpäivään j poist mutteri. Potkurimutterityöklu T 1 Autt etupotkurimutterin poistmisess j sentmisess Sivu M fin LOKAKUU 2012

79 Os 5 - Huolto 7. Ot potkuri j pinelevy pois potkurikselilt. g i h j c d e f 5304 Brvo Three - Potkurin peräpuolen mutteri - Peräpotkuri c - Peräpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi Brvo-perävetolitteen potkurin sennus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. - Puuplikk - Potkuri c - Potkurin mutteri hylsyn ll Brvo One -mllit TÄRKEÄÄ: Käytä oikensuuntist potkuri. Potkurin pyörimisliikkeen suunnn pitää oll sm kuin potkurikselin pyörimisliikkeen. 1. Levitä potkurikselin rihllle jotkin seurvist Quicksilverin voiteluineist. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikselin rihlt Q1 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 94 Korroosionsuojrsv Potkurikselin rihlt 8M HUOMAUTUS: Korroosionestorsv käytetään vin suolvesisovelluksiss. 2. Asenn potkuri j kiinnitysost kuvn mukisesti. 3. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. c d e f g Brvo One -mllit - Potkurikselin rihlt - Etupinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulussovitin f - Lukkoprikk g - Potkurin mutteri M fin LOKAKUU 2012 Sivu 71

80 Os 5 - Huolto c d e f g Brvo One XR -mllit - Potkurikseli - Potkurinvn sisäke j kiinnitysköydet c - Potkuri d - Pksu luslevy e - Aluslevy f - Aluslevy g - Potkurin mutteri HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Kuvus Nm l-in. l-ft Brvo One -potkurimutteri HUOMAUTUS: Brvo One XR -mlleiss ei ole lukkoprikk. 4. Lukkoprikll vrustetut mllit. Jtk potkurimutterin kiristämistä, kunnes kolme lukkoprikn kielekettä ovt linjss rihltun luslevyn urien knss. 5. Tivut kolme kielekettä ls rihltun luslevyn uriin. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri 4750 Brvo Two -mllit TÄRKEÄÄ: Käytä oikensuuntist potkuri. Potkurin pyörimisliikkeen suunnn pitää oll sm kuin potkurikselin pyörimisliikkeen. 1. Levitä potkurikselin rihllle jotkin seurvist Quicksilverin voiteluineist. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikselin rihlt Q1 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 94 Korroosionsuojrsv Potkurikselin rihlt 8M HUOMAUTUS: Korroosionestorsv käytetään vin suolvesisovelluksiss. 2. Asenn potkuri j kiinnitysost kuvn mukisesti. 3. Kiristä potkurin mutteri ilmoitettuun tiukkuuteen. c e d 8566 f Brvo Two - Potkurikselin rihlt - Etupinelevy c - Potkuri d - Rihlttu luslevy e - Lukkoprikk f - Potkurin mutteri HUOMAUTUS: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Sivu M fin LOKAKUU 2012

81 Os 5 - Huolto Kuvus Nm l-in. l-ft Brvo Two -potkurimutteri Jtk potkurimutterin kiristämistä, kunnes kolme lukkoprikn kielekettä ovt linjss rihltun luslevyn urien knss. 5. Tivut kolme kielekettä ls rihltun luslevyn uriin. c d e - Potkuri - Lukkoprikk c - Vetoyksikön kulussovitin d - Kieleke tivutettu ls e - Potkurin mutteri 4750 Brvo Three 1. Levitä potkurikselin rihllle jotkin seurvist Quicksilverin voiteluineist. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikselin rihlt Q1 95 PTFE:tä sisältävä 2-4-C Potkurikselin rihlt Q 1 94 Korroosionsuojrsv Potkurikselin rihlt 8M HUOMAUTUS: Korroosionestorsv käytetään vin suolvesisovelluksiss. 2. Liu'ut etuminen pinenp potkurin kselille suippenev puoli potkuriin npn päin. 3. Kohdist rihlt j pne etumminen potkuri potkurikselille. 4. Asenn etumminen potkurin lukkomutteri j kiristä käyttämällä potkurimutterityöklu. Potkurimutterityöklu T 1 Autt etupotkurimutterin poistmisess j sentmisess Kuvus Nm l-in. l-ft Brvo Three -mllin etupotkurimutteri Liu'ut tkpään pinenp potkurin kselille suippenev puoli potkuriin npn päin. 6. Kohdist rihlt j senn peräpotkuri. 7. Asenn potkurin mutteri j kiristä se ilmoitettuun tiukkuuteen. Kuvus Nm l-in. l-ft Brvo Three -mllin tkosn potkurimutteri M fin LOKAKUU 2012 Sivu 73

82 Os 5 - Huolto 8. Asenn potkurikselin nodi j ruuvi j kiristä se ilmoitettuun tiukkuuteen. g i h j c d e f 5304 Brvo Three - Tkpotkurin mutteri - Tkpotkuri c - Tkpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi Kuvus Nm l-in. l-ft Potkurikselin nodiruuvi Apulitehihn Trkstus! VAARA Hihnojen trkstminen moottorin käydessä voi iheutt vkvn vmmn ti kuolemn. Smmut moottori j poist virt-vin, ennen kuin trkstt hihnoj. f d - Lturin hihnpyörä - Tukipyörä c - Ohjustehostimen pumpun hihnpyörä d - Vesipumpun hihnpyörä e - Kmpikselin hihnpyörä f - Hihnn kiristyspyörä g - Merivesipumpun hihnpyörä h - Hihnn reitityskvio c g e h Trkstus Trkst vetohihnst seurvt: Oike hihnn pinum Liillinen kuluminen Hlkemt Purkutuminen Kiillottuneet pinnt Oike kireys Sivu M fin LOKAKUU 2012

83 Os 5 - Huolto Pin peukloll kohtuullisesti khden hihnpyörän välisen pisimmän etäisyyden puolivälistä. Kuvus Pinum 13 mm (1/2 in.) HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, eivät ole hyväksyttäviä Vihto TÄRKEÄÄ: Jos hihn käytetään uudelleen, se on sennettv smn pyörimissuuntn kuin ikisemmin. Hihnkiristin toimii liikelueell, jot rjoittvt vletut pysäyttimet, kun hihnn pituus j geometri ovt oiket. Jos kiristin koskett jompkump vlettu pysäytintä toiminnn ikn, trkist kiinnittimet j hihnn pituus. Löysät ti rikkoutuneet kiinnittimet, pulitteen siirtyminen, väärä hihnpituus ti hihnn rikkoutuminen voivt sd kiristimen koskettmn vlettuj pysäyttimiä. Sovi vltuutetun MerCruiser-jälleenmyyjän knss huollost, jos tällisi vikoj esiintyy.! VAROITUS Jos hihnnkiristin vputetn äkillisesti ti päästetään plutumn nopesti, se voi iheutt vmmoj ti tuotevurioit. Vput jousen jännitys hitsti. 1. Päästä jännitys purkutumn kiristimestä käyttämällä sorkkrut j sopiv hylsyvint. Käännä kiristintä poispäin hihnst, kunnes se pysähtyy. 2. Poist hihn tukipyörältä j vput jännitys hitsti sorkkrudn vull. d - Hihnn kiristyspyörä - Liitin j sorkkrut c - Vesipumpun hihnpyörä d - Tukipyörä c Poist vnh hihn j reititä uusi hihn reitityskvion mukn. 4. Vput kiristin huolellisesti j vrmist, että hihn pysyy oikess pikss. 5. Trkist hihnn kireys. Kuvus Pinum mm (½ in.) Korroosiosuoj Korroosiotietoj Kun kksi ti usempi erilisi metllej ovt sähköä johtvss liuoksess, kuten esimerkiksi suolisess, ssteisess ti runssti minerlej sisältävässä vedessä, tphtuu kemillinen rektio, jok iheutt sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tätä kutsutn glvniseksi korroosioksi. Lisätietoj st ottmll yhteyden vltuutettuun Mercury MerCruiser -jälleenmyyjään. 1. Pin peukloll kohtuullisesti khden hihnpyörän välisen pisimmän etäisyyden puolivälistä. 90-8M fin LOKAKUU 2012 Sivu 75

84 Os 5 - Huolto Mdoituspiirin jtkuvuuden ylläpito Peräpeilisennelm j perävetolite on vrustettu mdoituspiirijohdoll, jok vrmist sähkön hyvän jtkuvuuden moottorin, peräpeilisennelmn j perävetolitteen osien välillä. Hyvä jtkuvuus on hyvin tärkeää MerCthode-järjestelmän tehokklle toiminnlle. MerCthode-järjestelmän kun vtimukset Mercury MerCruiserin MerCthode-järjestelmän kkultuksen täytyy oll jok hetki vähintään 12,6 voltti toimintojen ylläpitämiseksi. Veneissä, joiss on msähköä käyttävä MerCthode-järjestelmä j joit ei käytetä pitkään ikn, on käytettävä kkulturi vähintään 12,6 voltin ltuksen ylläpitämiseksi. Veneitä, joiss on MerCthode-järjestelmä ilmn msähkön käyttömhdollisuutt, täytyy käyttää riittävän usein 12,6 voltin vähimmäisltuksen säilyttämiseksi jok hetki. Anodit j MerCthode-järjestelmän sijinti TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Moottoriisi on eri kohtiin sennettu seurvt suoj-nodit. Nämä nodit uttvt suojmn glvniselt korroosiolt nten omn metllins syöpyä moottorin metlliosien semst. MerCthode-järjestelmä Elektrodisennelm korv nodipln. Järjestelmä on testttv riittävän tehon vrmistmiseksi. Testi tulee suoritt veneen lituripikss käyttäen Quicksilverin vertiluelektrodi j testimittri. Sivu M fin LOKAKUU 2012

85 Kuvus Sijinti Kuv Os 5 - Huolto Vihteistokotelon nodilevy Asennettu lvihteiston lpuolelle Kuplinnn estolevyn nodi Asennettu vihteistokotelon etupuolelle MerCthode-järjestelmä MerCthode-elektrodi on sennettu kiinnitysrungon lpinnlle. MerCthodevlvontyksikkö on sennettu moottoriin ti veneen peräpeiliin. Vlvontyksikön johtosrj yhdistyy elektrodijohtosrjn Anodipkkus (jos vrusteen) Kiinnitetty veneen peräpeiliin Ajokulmn säätösylinterin nodit Kiinnitetty kuhunkin säätösylinteriin Lkerituen nodi (Brvo One) Sijitsee potkurin edessä, potkurin etupuolen j vihteistokotelon välissä Potkurikselin nodi (Brvo Three) Sijitsee peräpotkurin tkn Quicksilver MerCthode -järjestelmän trkistus MerCthode-järjestelmä on testttv riittävän tehon vrmistmiseksi. Suorit testi veneen lituripikss käyttäen vertiluelektrodi j testimittri. Kysy vltuutetult Mercury MerCruiser -jälleenmyyjältä huollost j muist tiedoist. Vertiluelektrodi T 1 Hvitsimet j sähkövirt vedessä, kun testtn MerCthode-järjestelmää. Käytetään trkistmn rungon potentililukem M fin LOKAKUU 2012 Sivu 77

86 Os 5 - Huolto Moottorin ulkopinnt 1. Suihkut koko moottori suositelluin välein Corrosion Gurd -ineell. Ktso käyttöohjeet säiliöstä. Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Mltut pinnt Q55 2. Puhdist koko moottori. Pljstuneet ulkopinnt tulee mlt uudelleen suositellull lusmlill j ruiskumlt suositelluin välein. Kuvus Osnumero Mercury Light Gry -pohjmli Mltut pinnt Mercury Phntom Blck Q 1 Veneen pohjn hoito Prhn suorituskyvyn j polttoinetlouden smiseksi veneen pohj täytyy pitää puhtn. Vesiksvillisuuden ti muiden viersineiden kertyminen voi huomttvsti vähentää veneen nopeutt j lisätä polttoineenkulutust. Puhdist prhn suorituskyvyn j tehokkuuden vrmistmiseksi veneen pohj ik join veneen vlmistjn suositusten mukisesti. Joillkin lueill voi oll hyvä mlt veneen pohj vesiksvillisuuden estämiseksi. Ktso seurvi erityistietoj ksvillisuudenestomlien käytöstä. Ksvillisuuden estomli TÄRKEÄÄ: Korroosiovurio, jok iheutuu virheellisestä ksvillisuudenestomlin käytöstä, ei ole rjoitetun tkuun kttm. Voit mlt veneen rungon j peräpeilin ksvillisuudenestomlill, mutt sinun on noudtettv seurvi vrotoimi: TÄRKEÄÄ: Älä ml ti pinepese nodej ti MerCthode-järjestelmän vertiluelektrodi ti nodi. Mli tekee ne tehottomiksi, jolloin ne eivät enää estä glvnist korroosiot. TÄRKEÄÄ: Jos ksvillisuudenestosuoj on trpeen veneen rungolle ti peräpeilille,voit käyttää kupripohjist mli, jos sitä ei ole liss kielletty Jos käytät kupripohjist ksvillisuudenestomli, noudt seurv vrotoimenpidettä: Vältä sähköistä yhteyttä Mercury MerCruiser -tuotteen, nodiplojen ti MerCthode-järjestelmän sekä mlin välillä jättämällä vähintään 40 mm (1-1/2 in.) mlmtont luett veneen peräpeiliin näiden kohtien ympärille. - Mlttu veneen peräpeili - Vähintään 40 mm (1-1/2 in.) mlmtont luett peräpeilisennelmn ympärille 8107 HUOMAUTUS: Peräveto- j peräpeiliyksikkö voidn mlt hyvällä venemlill ti ksvillisuudenestomlill, jok ei sisällä kupri ti mitään muut inett, jok stt joht sähkövirt. Älä ml tyhjennysukkoj, nodej, MerCthode-järjestelmää äläkä mitään veneen vlmistjn nimeämiä kohteit. HUOMAUTUS MerCthode-sennelmn pesu voi vurioitt osi j iheutt nope korroosiot. Älä puhdist MerCthodesennelm millään puhdistusvälineillä, kuten hrjoill ti pinepesulitteill. Sivu M fin LOKAKUU 2012

87 Os 5 - Huolto Älä pinepese MerCthode-sennelmll vrustettu perävetolitett. Pinepesu voi vurioitt MerCthode-sennelmn vertilujohdon pinnoitett j lisätä korroosiot. - Vertiluelektrodi - Anodikilpi Perävetolitteen pinnn hoito e c d Tvllinen Brvo-perävetolite - Trimmisylinterin suoj-nodi - Suoj-nodilevy c - Ohjusvivun mdoitusjohto d - Kiinnitysrenkn j kippirungon välinen mjohto e - Ruostumttomst teräksestä vlmistetut letkut f - Kiinnitysrungon j trimmisylinterin välinen mjohto g - Kiinnitysrenkn j kiinnitysrungon välinen mjohto f g Suosittelemme seurvi huoltotrvikkeit perävetolitteen korroosion ehkäisemiseksi: Pidä perävetolitteen pint täysin mlttun. Trkist pint säännöllisesti. Käytä lusmli j ml kolhut j nrmut käyttämällä Mercuryn emli- j korjusmli. Käytä vin tinpohjist ksvillisuudenestomli ti vstv vesirjn lpuolell oleviin lumiinipintoihin ti lumiinin läheisiin pintoihin. Jos pljs metlli on näkyvissä, käytä kht mlikerrost. Kuvus Käyttökoht Osnumero Mercury Phntom Blck Pljs metlli Suihkut kikki sähköliitännät tiivisteineell Putkilon viitenro Kuvus Käyttökoht Osnumero 25 Nestemäinen neopreeni Kikki sähköliitännät Trkst suojsäätöevä ti nodilevy (jos vrusteen) säännöllisin välijoin j vihd ne, ennen kuin niistä on kulunut puolet. Jos vrusteen on ruostumttomst teräksestä vlmistettu potkuri, lisänodit ti MerCthode-järjestelmä ovt trpeen. Trkst, onko potkurikseliss siim, jok voi iheutt korroosiot ruostumttomst teräksestä vlmistettuun kseliin. Irrot potkuri vähintään khden kuukuden välein j voitele potkurikseli. Älä käytä grfiitti sisältäviä voiteluineit lumiiniin ti sen lähellä suolvedessä. Älä ml säätöeviä ti niiden kiinnityspint. 90-8M fin LOKAKUU 2012 Sivu 79

88 Os 5 - Huolto Merivesijärjestelmän huuhtelu - perävetolitemllit Yleistietoj Brvo-sisäperämoottori Omn veneesi vrustein voi oll jokin kolmen eri tyyppisen vedenottojärjestelmän yhdistelmä: rungon läpi, peräpeilin läpi j perävetolitteen läpi. Näiden järjestelmien huuhtelumenettelyt jetn khteen luokkn: perävetolitteen vedenotot j vihtoehtoiset vedenotot. Huuhtelulitteet Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Kksoisvedenoton huuhtelulitteen vihteiston tiivistesrj K 1 Sulkee etuvedenottoukot vihteistokoteloiss, joiss on kksoisvedenottoukot Huuhteluvälinesrj T 1 Käytetään sellisten vihteistokotelojen huuhtelemiseen, joiss on mtlll sijitsevt vedenottoukot. Perävetolitteen vedenotot 9195 Mercury MerCruiser perävetolitteiss on kolme eri tyyppistä vedenotto: mtl vedenotto, kksoisvedenotto j sivuvedenotto. Kksoisvedenotot vtivt huuhtelulisälitteen (44357Q 2) j huuhtelulitteen tiivistesrjn (881150K 1), mtlll olevt vedenotot vtivt huuhtelulisälitteen (849996T 1) j sivuvedenotot vtivt huuhtelulisälitteen (44357Q 2) Kksoisvedenotto Mtl vedenotto Sivuvedenotto Veneen olless poiss vedestä Brvo-sisäperämoottori TÄRKEÄÄ: Moottorin voi tehokkimmin huuhdell silloin, kun vene j sisäperämoottori ovt poiss vedestä. Sivu M fin LOKAKUU 2012

89 Os 5 - Huolto TÄRKEÄÄ: Huuhtelu pitää suoritt, jos moottorill on jettu murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä. Prhn tuloksen svuttmiseksi moottori knntt huuhdell jokisen jon jälkeen sekä ennen kylmää säätä j pitkäikist säilytystä. 1. Lske perävetolite ivn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 2. Irrot potkuri. Ktso sinmukist Mercury MerCruiserin perävetolitteen huolto-ohjett. 3. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 4. Liitä veden tuloletku vesilähteeseen. HUOMAUTUS Jos moottori huuhdelln, kun se ei käy, vettä kerääntyy pkojärjestelmään, mistä on seuruksen moottorivurio. Älä syötä huuhteluvettä yli 15 sekunti kun moottori ei ole päällä. 5. Sisäperämoottorin olless normliss käyttösennoss v vesilähde täysin uki, jott vesi virt mksimiss. 6. Aset kuko-ohjin vplle joutokäyntisentoon. 7. Käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 8. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottori svutt kierrosluvun /min (± 100 1/ min). 9. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 10. Käytä moottori sisäperämoottori vpll vähintään 10 minuutti. 11. Moottorit, joit on käytetty murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä: käytä moottori, kunnes ulos virtv vesi on kirkst. 12. Plut ksuvipu hitsti joutokäyntisentoon. 13. Smmut moottori. 14. Ktkise heti veden tulo j irrot huuhtelulite. 15. Asenn potkuri. Ktso sinmukist Mercury MerCruiserin perävetolitteen huolto-ohjett. Veneen olless vedessä Brvo-sisäperämoottori TÄRKEÄÄ: Moottorin voi tehokkimmin huuhdell silloin, kun vene j sisäperämoottori ovt poiss vedestä. TÄRKEÄÄ: Huuhtelu pitää suoritt, jos moottorill on jettu murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä. Prhn tuloksen svuttmiseksi moottori knntt huuhdell jokisen jon jälkeen sekä ennen kylmää säätä j pitkäikist säilytystä. 1. Nost sisäperämoottori perävunusentoon. 2. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 3. Lske sisäperämoottori ivn ls/sisään. 4. Liitä veden tuloletku vesilähteeseen. HUOMAUTUS Jos moottori huuhdelln, kun se ei käy, vettä kerääntyy pkojärjestelmään, mistä on seuruksen moottorivurio. Älä syötä huuhteluvettä yli 15 sekunti kun moottori ei ole päällä. 5. Sisäperämoottorin olless normliss käyttösennoss v vesilähde täysin uki, jott vesi virt mksimiss. 6. Aset kuko-ohjin vplle joutokäyntisentoon. 7. Käynnistä moottori. 8. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottori svutt kierrosluvun /min (± 100 1/ min). 9. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 10. Käytä moottori sisäperämoottori vpll vähintään 10 minuutti. 11. Moottorit, joit on käytetty murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä: käytä moottori, kunnes ulos virtv vesi on kirkst. 12. Plut ksuvipu hitsti joutokäyntisentoon. 13. Pysäytä moottori. 90-8M fin LOKAKUU 2012 Sivu 81

90 Os 5 - Huolto 14. Kytke tulovesi heti pois. Älä poist huuhtelulitett sisäperämoottorist tässä viheess. HUOMAUTUS Kun meriveden tuloletku irrotetn, pilssiin pääsee vettä j moottori vurioituu. Sulje pohjventtiili ennen kuin irrott meriveden tuloletkun. Tulpp meriveden tuloletku heti sen irrottmisen jälkeen. 15. Sulje merivesihn, jos se on vrusteen, j irrot sitten meriveden tuloletku, jott vettä ei pääse moottoriin ti veneeseen. 16. Jos veneessä ei ole pohjventtiiliä, irrot meriveden tuloletku merivesipumpust j lit välittömästi tulpp meriveden tuloletkuun estääksesi veden pääsyn moottoriin ti veneeseen. 17. Nost sisäperämoottori perävunusentoon. 18. Poist huuhtelulite sisäperämoottorist. 19. Kiinnitä sopiv lppu virt-vimeen muistuttmn, että meriveden imuukon letku pitää yhdistää tkisin ennen moottorin käyttöä. Veneen olless poiss vedestä vihtoehtoiset vedenotot TÄRKEÄÄ: Moottorin voi tehokkimmin huuhdell silloin, kun vene j sisäperämoottori ovt poiss vedestä. TÄRKEÄÄ: Huuhtelu pitää suoritt, jos moottorill on jettu murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä. Prhn tuloksen svuttmiseksi moottori knntt huuhdell jokisen jon jälkeen sekä ennen kylmää säätä j pitkäikist säilytystä. 1. Lske sisäperämoottori ivn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 2. Irrot potkuri. Ktso sinmukist Mercury MerCruiserin perävetolitteen huolto-ohjett. 3. Sulje pohjventtiili, jos vrusteen. 4. Jos perävetolitteess ei ole pohjventtiiliä, irrot meriveden tuloletku merivesipumpust. 5. Käytä sopiv sovitint j yhdistä huuhteluletku vesilähteestä merivesipumpun vedentuloukkoon. HUOMAUTUS Jos moottori huuhdelln, kun se ei käy, vettä kerääntyy pkojärjestelmään, mistä on seuruksen moottorivurio. Älä syötä huuhteluvettä yli 15 sekunti kun moottori ei ole päällä. 6. Sisäperämoottorin olless normliss käyttösennoss v vesilähde täysin uki, jott vesi virt mksimiss. 7. Aset kuko-ohjin vplle joutokäyntisentoon. 8. Käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 9. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottori svutt kierrosluvun /min (± 100 1/ min). 10. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 11. Käytä moottori sisäperämoottori vpll vähintään 10 minuutti. 12. Moottorit, joit on käytetty murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä: käytä moottori, kunnes ulos virtv vesi on kirkst. 13. Plut ksuvipu hitsti joutokäyntisentoon. 14. Pysäytä moottori. 15. Ktkise heti veden tulo j irrot huuhtelulite. 16. Asenn vedentuloletku merivesipumpun meriveden ottoletkuun. Kiristä letkunkiristin kunnoll. 17. Asenn potkuri. Ktso sinmukist Mercury MerCruiserin perävetolitteen huolto-ohjett. Veneen olless vedessä vihtoehtoiset vedenotot TÄRKEÄÄ: Moottorin voi tehokkimmin huuhdell silloin, kun vene j sisäperämoottori ovt poiss vedestä. TÄRKEÄÄ: Huuhtelu pitää suoritt, jos moottorill on jettu murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä. Prhn tuloksen svuttmiseksi moottori knntt huuhdell jokisen jon jälkeen sekä ennen kylmää säätä j pitkäikist säilytystä. 1. Lske sisäperämoottori ivn ls/sisään. Sivu M fin LOKAKUU 2012

91 HUOMAUTUS Os 5 - Huolto Kun meriveden tuloletku irrotetn, pilssiin pääsee vettä j moottori vurioituu. Sulje pohjventtiili ennen kuin irrott meriveden tuloletkun. Tulpp meriveden tuloletku heti sen irrottmisen jälkeen. 2. Sulje merivesihn, jos se on vrusteen, j irrot sitten meriveden tuloletku, jott vettä ei pääse moottoriin ti veneeseen. 3. Jos veneessä ei ole pohjventtiiliä, irrot meriveden tuloletku merivesipumpust j pne välittömästi tulpp tuloletkuun estämään veden pääsy moottoriin ti veneeseen. 4. Käytä sopiv sovitint j yhdistä huuhteluletku vesilähteestä merivesipumpun vedentuloukkoon. HUOMAUTUS Jos moottori huuhdelln, kun se ei käy, vettä kerääntyy pkojärjestelmään, mistä on seuruksen moottorivurio. Älä syötä huuhteluvettä yli 15 sekunti kun moottori ei ole päällä. 5. Sisäperämoottorin olless normliss käyttösennoss v vesilähde täysin uki, jott vesi virt mksimiss. 6. Aset kuko-ohjin vplle joutokäyntisentoon. 7. Käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 8. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottori svutt kierrosluvun /min (± 100 1/ min). 9. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 10. Käytä moottori sisäperämoottori vpll vähintään 10 minuutti. 11. Moottorit, joit on käytetty murtovedessä ti suolisess, minerlipitoisess ti sstuneess vedessä: käytä moottori, kunnes ulos virtv vesi on kirkst. 12. Plut ksuvipu hitsti joutokäyntisentoon. 13. Pysäytä moottori. 14. Ktkise heti veden tulo j irrot huuhtelulite. 15. Kiinnitä sopiv lppu virt-vimeen muistuttmn, että meriveden imuukon letku pitää yhdistää tkisin ennen moottorin käyttöä. SeCore-moottorin huuhtelu HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu on suositettv jokisen jon jälkeen prhiden tulosten svuttmiseksi. TÄRKEÄÄ: SeCore-moottorin huuhtelu veneen j perävetolitteen olless vedessä ei ole yhtä tehoks. SeCoremoottorin voi huuhdell tehokkimmin silloin, kun vene j perävetolite ovt poiss vedestä, esim. veneen nostolitteess ti perävunuss. Perävetolitteen vedenotoll vrustetut mllit TÄRKEÄÄ: Järjestelmä on suunniteltu huuhtelemn Brvo-perävetolite j moottori yhdellä vesilähteellä. Älä tuki ti irrot perävetolitteest moottoriin menevää vedenottoletku. HUOMAUTUS: Moottorit, joiden perävetolitteen veden imuukko on suljettu kiinnitysrungon kohdll: Lisätietoj on kohdss Vihtoehtoiset vedenotot.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. TÄRKEÄÄ: Älä nn moottorin imeä ilm ti merivettä vihtoehtoisest vedenotost huuhtelun ikn. Vrmist, että kikki vihtoehtoiset vedenottoletkut (jos vrusteen) on tukittu molemmist päistä. 1. Poist vene vedestä. 90-8M fin LOKAKUU 2012 Sivu 83

92 Os 5 - Huolto 2. Sulje pohjventtiili, jos vrusteen. c d Kuvn selkeyttämiseksi kuvn merivesihn ei ole sennettu - Letkun moottoriliitin - Merivesihn c - Khv (suljetuss sennoss) d - Vedenottolitteeseen Jos veneessä on vihtoehtoinen vedenotto mutt ei merivesihn, irrot vesiletku vihtoehtoisest vedenotost j tulpp molemmt päät, pitsi Brvo-perävetolitteess. 4. Vrmist, että perävetolitteen j moottorin välinen vedenottoletku on kiinnitetty. 5. Ot pikliitin moottorin mukn toimitetust ospussist. 6. Liitä pikliitin vesiletkuun. - Pikliitin (vesiletkupää) - Vesiletku Npsut pikliitin j vesiletku moottorin huuhteluliitäntään. - Vesiletku - Pikliitin (vesiletkupää) c - Huuhteluliitäntä c Av vesiletkun vedensyöttö täysin uki. 9. Ann veden huuhdell perävetolitett 30 sekunti. 10. Aset kuko-ohjin vplle, tyhjäkäyntisentoon, j käynnistä moottori. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 11. Käytä moottori tyhjäkäyntinopeudell vihde vpll. Älä ylitä /min. 12. Trkkile moottorin lämpötil moottori käytettäessä. 13. Huuhtele moottori 5 10 minuutti ti kunnes ulos virtv vesi on kirkst. 14. Smmut moottori. 15. Kytke vesilähde pois. Sivu M fin LOKAKUU 2012

93 16. Irrot pikliitin j vesiletku moottorin huuhteluliitännästä pinmll huuhteluliitännän vputuspinikett Os 5 - Huolto - Pikliitin (vesiletkupää) - Huuhteluliitännän vputuspinike Irrot pikliitin vesiletkust. - Pikliitin (vesiletkupää) - Vesiletku Säilytä pikliitin j vesiletkun pää uutt käyttöä vrten settmll ne erikseen veneen säilytyslokeroon, jost ne on helppo sd käsiin. TÄRKEÄÄ: Älä säilytä pikliitintä moottorin huuhteluliitännässä. Tällöin merivesipumppu pystyisi imemään ilm moottorin käydessä j iheuttmn ylikuumenemisen. Mercury MerCruiserin tkuu ei kt moottorin ylikuumenemisest iheutuvi vurioit. Pikliitin veneessä säilytettynä - Pikliitin (vesiletkupää) Aset pölyknsi moottorin huuhteluliitäntään. Huuhteluliitäntään sennettu pölyknsi - Pölyknsi - Huuhteluliitäntä TÄRKEÄÄ: Jos yksikköä säilytetään vedessä, venttiilin on oltv suljettun käyttöön sti. Jos yksikköä säilytetään poiss vedestä, v venttiili. 20. Av pohjventtiili, jos vrusteen, ti kytke vihtoehtoinen vedenottoletku tkisin ennen moottorin käyttämistä. 90-8M fin LOKAKUU 2012 Sivu 85

94 Os 5 - Huolto Huomutuksi: Sivu M fin LOKAKUU 2012

95 Sisällysluettelo Os 6 - Säilytys Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys Moottorin vlmistelu säilytystä vrten Moottorin j polttoinejärjestelmän vlmistelu Huolto Merivesijärjestelmän tyhjennys Tyhjennysjärjestelmän tunnistus Ilmkäyttöinen yhden kohdn tyhjennysjärjestelmä Käsinvlutusjärjestelmä Ilmkäyttöinen yhden kohdn tyhjennysjärjestelmä Vene vedessä Vene poiss vedestä Käsinvlutusjärjestelmä Vene vedessä Vene poiss vedestä Veden tyhjentäminen Cool Fuel moduulist Perävetolitteen tyhjentäminen Akun säilytys M fin LOKAKUU 2012 Sivu 87

96 Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys TÄRKEÄÄ: HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. TÄRKEÄÄ: Mercury MerCruiser vtii vlmistjn ohjeiden mukn sekoitetun propyleeniglykolipkksnesteen käyttöä jäähdytysjärjestelmän merivesiosstoss pkksell ti pitkän säilytysjkson ikn. Vrmist, että propyleeniglykolipkksneste sisältää ruosteenestoinett j että se on trkoitettu käytettäväksi venemoottoreiss. Muist noudtt propyleeniglykolin vlmistjn suosituksi. Moottorin vlmistelu säilytystä vrten 1. Täytä polttoinesäiliöt tuoreell ensiinillä (jok ei sisällä lkoholi) j riittävällä määrällä Quicksilverin venemoottorien ensiinin stilointiinett ensiinin käsittelemiseksi. Noudt säiliössä olevi ohjeit. 2. Trkist pkksnesteen konsentrtio. Ktso Tekniset tiedot -koht. 3. Jos vene pnnn säilöön sen säiliöiden sisältäessä lkoholi sisältävää polttoinett (jollei lkoholitont ensiiniä ole stviss): Polttoinesäiliö on lskettv mhdollisimmn tyhjäksi j säiliöön jäävään polttoineeseen on lisättävä Mercuryn/Quicksilverin venemoottorien ensiinin stilointiinett. Lisätietoj on kohdss Polttoinevtimukset. 4. Huuhtele jäähdytysjärjestelmä. Ktso Huolto -koht. 5. Yhdistä jäähdytysvesi moottoriin. Ktso Huolto. 6. Käytä moottori trpeeksi kun, jott se svutt normlin toimintlämpötiln j Mercury/Quicksilver Gsoline Stilizer -stilointiinett sisältävä polttoine pääsee kiertämään polttoinejärjestelmän läpi. Smmut moottori. 7. Vihd öljy j öljynsuodtin. 8. Vlmistele moottori j polttoinejärjestelmä säilytystä vrten. Ktso kohdst Moottorin j polttoinejärjestelmän vlmistelu. 9. Tyhjennä moottorin merivesijäähdytysjärjestelmä. Ktso kohdst Merivesijärjestelmän tyhjennys. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. 10. Täytä meriveden jäähdytysjärjestelmä lisävrmuudeksi jäätymistä j korroosiot vstn propyleeniglykolipkksnesteen j veden seoksell, jok on sekoitettu vlmistjn suositusten mukn suojmn moottori lhisimpn lämpötiln skk, jolle moottori ltistuu kylmän sään ti pitkäikisen säilytyksen ikn. 11. Vrstoi kku vlmistjn ohjeiden mukisesti. Moottorin j polttoinejärjestelmän vlmistelu! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. 1. Sekoit 23 litrn (6 US gl.) erillisessä polttoinesäiliössä:. 19 litr (5 US gl.) tvllist lyijytöntä 87-oktnist (90 RON) ensiiniä. 1,89 litr (2 US qt.) Premium Plus TC-W3 -kksithtiperämoottoriöljyä c. 150 ml (5 oz) polttoinejärjestelmän käsittely- j stilointiinett ti 30 ml (1 oz) polttoinejärjestelmän käsittelyj stilointitiivistettä Sivu M fin LOKAKUU 2012

97 Os 6 - Säilytys Putkilon viitenro Kuvus Käyttökoht Osnumero TCW3 Premium Plus - kksithtiperämoottoriöljy Polttoineen käsittely- j stilointiine 2. Ann moottorin jäähtyä. TÄRKEÄÄ: Pyyhi mhdolliset polttoineläiskeet ti -suihkut heti pois. Polttoinejärjestelmä Q01 Polttoinejärjestelmä 92-8M Sulje polttoineen sulkuventtiili, jos vrusteen. Irrot j tuki polttoineen tuloliitin, jos polttoineen sulkuventtiiliä ei ole. 4. Yhdistä irtotnkki (suojöljy sekoitettun) polttoineen tuloukon liittimeen. TÄRKEÄÄ: Yhdistä jäähdytysvesi moottoriin. 5. Käynnistä moottori j käytä sitä kierrosnopeudell /min viisi minuutti. 6. Kun määritetty käyttöik on lopuss, plut ksutin hitsti tyhjäkäynnille j smmut moottori. TÄRKEÄÄ: Vrmist, että jonkin verrn sekoitettu suojöljyä jää moottoriin. Älä nn moottorin polttoinejärjestelmän kuivu täysin. 7. Vihd veden erottvn polttoineensuodttimen pnos. Lisätietoj on kohdss Os 5. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso huoltotulukost täydellinen luettelo kikist suoritettvist määräikishuolloist. Korjusliike ti omistjn vlitsem korjj s huolt, viht ti korjt päästöjenhllintlitteit j -järjestelmiä. Tietyt muut huollot s suoritt vin Mercury MerCruiserin vltuutettu jälleenmyyjä. Ennen kuin yritetään huolto- ti korjusmenettelyjä, joit ei ole käsitelty tässä ohjekirjss, suosittelemme Mercury MerCruiser -huolto-ohjekirjn hnkkimist j siihen perehtymistä. HUOMAUTUS: Huoltokohteet on merkitty eri värein tunnistuksen helpottmiseksi. Huoltokohteiden värit Keltinen Must Ruske Sininen Moottoriöljy Vetolitteen voitelu Ohjustehostimen neste Vlut ti huuhtele Merivesijärjestelmän tyhjennys! VAROITUS Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki. TÄRKEÄÄ: Tyhjennä vin suljetun jäähdytysjärjestelmän merivesiossto. TÄRKEÄÄ: Veneen on oltv mhdollisimmn vksuorss, jott vrmistetn jäähdytysjärjestelmän täydellinen tyhjennys. Moottorisi on vrustettu tyhjennysjärjestelmällä. Ktso Tyhjennysjärjestelmän tunnistus jott voit päättää, mitkä ohjeet soveltuvt moottoriisi. TÄRKEÄÄ: Moottori ei s käyttää tämän tyhjennystoimenpiteen missään viheess. 90-8M fin LOKAKUU 2012 Sivu 89

98 Os 6 - Säilytys Tyhjennysjärjestelmän tunnistus Ilmkäyttöinen yhden kohdn tyhjennysjärjestelmä - Käsikäyttöinen pineenvputusventtiili - Kierteitetty korkki ilmliitännälle c - Vihreät ilmisimet c Oiken puolen ilmll toimivn ukon sijinti - Vsemmn puolen ilmll toimivn ukon sijinti Käsinvlutusjärjestelmä Oiken puolen siniset tyhjennystulpt - Vsemmn puolen sininen tyhjennystulpp Ilmkäyttöinen yhden kohdn tyhjennysjärjestelmä Vene vedessä HUOMAUTUS: Tämä menettely on trkoitettu tehtlt moottorin mukn toimitetulle ilmpumpulle. Mitä thns ilmlähdettä voidn kuitenkin käyttää. 1. Sulje merivesihn (jos vrusteen) ti irrot j sulje vedenottoletku tulpll. 2. Ot ilmpumppu esiin. 3. Irrot kierteitetty korkki ilmliitännästä. Sivu M fin LOKAKUU 2012

99 4. Vrmist, että ilmpumpun päällä olev vipu on khv vsten (vksuorss). 5. Asenn ilmpumppu ilmliitäntään. 6. Vedä ilmpumpun vipu pystyyn pumpun kiinnittämiseksi liittimeen. Os 6 - Säilytys 7. Pumpp ilm järjestelmään kunnes molemmt vihreät ilmisimet työntyvät ulos j vettä vluu moottorin molemmilt puolilt. Vsen puoli lk vlu ennen oike puolt. c - Käsikäyttöinen vputusventtiili - Ilmpumpun vipu (lukoss) c - Ilmpumppu d - Ilmliitäntä e - Vihreät osoittimet ojennettuin d e Trkist, että vettä vluu jokisest ukost. Jos ei, käytä Käsinvlutusjärjestelmä -kohdn ohjeit Oiken puolen ilmll toimivn ukon sijinti - Vsemmn puolen ilmll toimivn ukon sijinti 9. Ann järjestelmän tyhjentyä vähintään viisi minuutti. Pumpp ilm trpeen mukn vihreiden ilmisimien pitämiseksi ojennettuin. 10. Lukise DTS-moottorien hätäktkisin (jos vrusteen) ti estä sytytyspiirin toimint poistmll sulke, joss lukee "CD". 11. Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 12. Irrot ilmpumppu ilmliitännästä j plut se kiinnikkeeseen. 13. Mercury MerCruiser suositt tyhjennysjärjestelmän jättämistä uki veneen mkuljetuksen jksi ti muit huoltotehtäviä suoritettess. Tämä utt vrmistmn, että kikki vesi tyhjenee. 90-8M fin LOKAKUU 2012 Sivu 91

100 Os 6 - Säilytys 14. Vedä ennen veneen vesillelsku käsikäyttöinen vputusventtiili ylös. Trkist, että vihreät ilmisimet eivät ole enää ojennettuin. - Käsikäyttöinen pineenvputusventtiili - Kierteitetty korkki ilmliitännälle c - Vihreät ilmisimet c Av pohjventtiili, jos vrusteen, ti v j kytke vedenottoletku tkisin ennen moottorin käyttämistä. Vene poiss vedestä HUOMAUTUS: Tämä menettely on kirjoitettu moottoriin kiinnitettyä ilmpumppu vrten. Mitä thns ilmlähdettä voidn kuitenkin käyttää. 1. Aset vene tsiselle lustlle j vrmist sen v'itus. 2. Ot ilmpumppu esiin. 3. Vrmist, että pumpun päällä olev vipu on khvn tsll (vksuorss). 4. Asenn ilmpumppu ilmliitäntään. 5. Vedä ilmpumpun vipu pystyyn pumpun kiinnittämiseksi ilmliitäntään. 6. Pumpp ilm järjestelmään kunnes molemmt vihreät ilmisimet työntyvät ulos j vettä vluu moottorin molemmilt puolilt. Vsen puoli lk vlu ennen oike puolt. c - Käsikäyttöinen vputusventtiili - Ilmpumpun vipu (lukoss) c - Ilmpumppu d - Ilmliitäntä e - Vihreät osoittimet ojennettuin d e Sivu M fin LOKAKUU 2012

101 Os 6 - Säilytys 7. Trkist, että vettä vluu jokisest ukost. Jos ei, käytä Käsinvlutusjärjestelmä -kohdn ohjeit Oiken puolen ilmll toimivn ukon sijinti - Vsemmn puolen ilmll toimivn ukon sijinti 8. Ann järjestelmän tyhjentyä vähintään viisi minuutti. Pumpp ilm trpeen mukn vihreiden ilmisimien pitämiseksi ojennettuin. 9. Lukise DTS-moottorien hätäktkisin (jos vrusteen) ti estä sytytyspiirin toimint poistmll sulke, joss lukee "CD". 10. Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 11. Irrot ilmpumppu ilmn jkoputkistost j plut se kiinnikkeeseen. 12. Mercury MerCruiser suositt tyhjennysjärjestelmän jättämistä uki veneen mkuljetuksen jksi ti muit huoltotehtäviä suoritettess. Tämä utt vrmistmn, että kikki vesi tyhjenee. 13. Vedä ennen veneen vesillelsku käsikäyttöinen vputusventtiili ylös. Trkist, että vihreät ilmisimet eivät ole enää ojennettuin. - Käsikäyttöinen pineenvputusventtiili - Kierteitetty korkki ilmliitännälle c - Vihreät ilmisimet c Käsinvlutusjärjestelmä Vene vedessä HUOMAUTUS: Käytä tätä menettelyä, jos ilmkäyttöinen yhden pisteen tyhjennysjärjestelmä ei toimi. HUOMAUTUS: Letkuj voidn joutu nostmn, tivuttmn ti lentmn, jott vesi pääsee vlumn kokonn pois, kun letkut irrotetn. 1. Sulje merivesihn (jos vrusteen) ti irrot j sulje vedenottoletku tulpll. 90-8M fin LOKAKUU 2012 Sivu 93

102 Os 6 - Säilytys 2. Irrot kksi sinistä tyhjennystulpp merivesipumpust (edessä, oikell puolell) Oiken puolen siniset tyhjennystulpt - Vsemmn puolen sininen tyhjennystulpp 3. Trkist, että vettä vluu jokisest ukost. 4. Ann järjestelmän tyhjentyä vähintään viisi minuutti. Mercury MerCruiser suositt tyhjennysjärjestelmän jättämistä uki veneen mkuljetuksen jksi ti muit huoltotehtäviä suoritettess, jott kikki vesi tyhjenee vrmsti. 5. Lukise DTS-moottorien hätäktkisin (jos vrusteen) ti estä sytytyspiirin toimint poistmll sulke, joss lukee "CD". 6. Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 7. Sulje tyhjennysjärjestelmä ennen veneen vesillelsku ti moottorin käynnistämistä sentmll neljä sinistä tyhjennystulpp. 8. Av pohjventtiili, jos vrusteen, ti v j kytke vedenottoletku tkisin ennen moottorin käyttämistä. Vene poiss vedestä HUOMAUTUS: Käytä tätä menettelyä, jos ilmkäyttöinen yhden pisteen tyhjennysjärjestelmä ei toimi. HUOMAUTUS: Letkuj voidn joutu nostmn, tivuttmn ti lentmn, jott vesi pääsee vlumn kokonn pois, kun letkut irrotetn. 1. Aset vene vksuorlle pinnlle vrmistksesi järjestelmän tyhjenemisen kokonn. 2. Irrot vsemmnpuoleinen sininen tyhjennystulpp. 3. Irrot kksi sinistä tyhjennystulpp merivesipumpust (edessä, oikell puolell) Oiken puolen siniset tyhjennystulpt - Vsemmn puolen sininen tyhjennystulpp 4. Trkist, että vettä vluu jokisest ukost. 5. Ann järjestelmän tyhjentyä vähintään viisi minuutti. Mercury MerCruiser suositt tyhjennysjärjestelmän jättämistä uki veneen mkuljetuksen jksi ti muit huoltotehtäviä suoritettess, jott kikki vesi tyhjenee vrmsti. 6. Lukise DTS-moottorien hätäktkisin (jos vrusteen) ti estä sytytyspiirin toimint poistmll sulke, joss lukee "CD". 7. Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 8. Sulje tyhjennysjärjestelmä ennen veneen vesillelsku ti moottorin käynnistämistä sentmll kksi sinistä tyhjennystulpp. Sivu M fin LOKAKUU 2012

103 Veden tyhjentäminen Cool Fuel -moduulist Os 6 - Säilytys Mercury MerCruiser suosittelee veden tyhjentämistä Gen 3 Cool Fuel -moduulist, jos siinä on tyhjennystulpp. 1. Irrot tyhjennystulpp Gen 3 Cool Fuel -moduulist j nn veden tyhjentyä moduulist kokonn. 2. Trkst, onko tyhjennystulpss j O-renkss vurioit. Vihd ne trvittess. 3. Aset O-rengs tyhjennystulppn j levitä Perfect Sel -tiivisteinett kierteille. Asenn tyhjennystulpp moduulin tyhjennysukkoon. Kiristä tyhjennystulpp käsin. - Gen 3 Cool Fuel -moduuli - Tyhjennystulpp c - O-rengs c Putkilon viitenro Kuvus Käyttökoht Osnumero 19 Perfect Sel -tiivistysine Tyhjennystulpn kierteet Q02 Perävetolitteen tyhjentäminen HUOMAUTUS: Menettelyä trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess, ti pkksell ti pitkän säilytysjkson ikn. 1. Vie sisään ohut vijeri useit kertoj sen vrmistmiseksi, että kikki tuuletusreiät, veden tyhjennysukot j knvt ovt voimet. e d f c 6146 Perävetolitteen veden tyhjennysukot - Nopeusmittrin nturiputki - Säätöeväknvn tuuletusukko c - Säätöeväknvn tyhjennysukko d - Alvihteiston veden tyhjennysukko (1 molemmill puolill) e - Alvihteistoknvn tuuletusukko f - Alvihteistoknvn tyhjennysukko HUOMAUTUS Ristinivelen plkeet voivt jäykistyä, kun litett säilytetään kohotetuss ti yläsennoss, j ne voivt pettää j päästää vettä veneeseen, kun lite otetn uudelleen käyttöön. Aset sisäperämoottori ivn ls. 2. Lske perävetolite kokonn ls/sisään. 3. Täytä lisävrmuudeksi jäätymistä j korroosiot vstn jäähdytysjärjestelmä propyleeniglykolipkksnesteen j veden seoksell, jok on sekoitettu vlmistjn suositusten mukn suojmn moottori lhisimpn lämpötiln skk, jolle moottori ltistuu kylmän sään ti pitkäikisen säilytyksen ikn. 90-8M fin LOKAKUU 2012 Sivu 95
