1 HUOMAUTUS: Seurv koskee vin CE:llä merkittyjä tuotteit. Vtimustenmukisuusvkuutus Mercury MerCruiser Tämä sisäperämoottori, Mercury MerCruiserin ohjeiden mukn sennettun, noudtt seurvien direktiivien vtimuksi täyttäen niihin liittyvät stndrdit muutoksineen: Huviveneiden propulsiomoottorit, jotk täyttävät direktiivin 94/25/EY j sen muutoksen 2003/44/EY vtimukset Moottorin vlmistjn nimi: Mercury Mrine Osoite: W6250 W. Pioneer Rod, P.O. Box 1939 Kupunki: Fond du Lc, WI Postinumero: M: USA Vltuutetun edustjn nimi: Brunswick Mrine in EMEA Inc. Osoite: Prc Industriel de Petit-Rechin Kupunki: Verviers Postinumero: 4800 M: Belgi Pkoksupäästöjen rvioinnist ilmoituksen sneen litoksen nimi: Det Norske Verits AS Osoite: Veritsveien 1 Kupunki: Hovik Postinumero: 1322 M: Norj Tunnusnumero: 0575 Melupäästöjen rvioinnist ilmoituksen sneen litoksen nimi: Det Norske Verits AS Osoite: Veritsveien 1 Kupunki: Hovik Postinumero: 1322 M: Norj Tunnusnumero: 0575 Pkoksupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: B+C B+D B+E B+F G H Melupäästöjen vtimustenmukisuuden rvioinniss käytetty moduuli: H A G H Muut soveltuvt yhteisön direktiivit: Sähkömgneettinen yhteensopivuusdirektiivi 2004/108/EY Kuvus moottoreist j perusvtimuksist Moottorityyppi Polttoinetyyppi Thtisuus Z ti perävetolite, joss on kiinteä pkojärjestelmä Bensiini Nelithtinen Tämän vtimustenmukisuusvkuutuksen kttmien moottoreiden tunnistus Moottorituoteryhmän nimi: Erityinen moottorin tunnusnumero: Alken srjnumerost EC-moduulin H todistusnumero: 3.0 TKS 2A RCD-H-1 R1 3.0 MPI ECT 2A RCD-H-1 R1 4.3 TKS 2A RCD-H-1 R1 4.3 MPI 2A RCD-H-1 R1 4,3 MPI ECT 2A RCD-H-1 R1 5.0 MPI 2A RCD-H-1 R1 5.0 MPI ECT 2A RCD-H-1 R1 350 MAG 2A RCD-H-1 R1 350 MAG ECT 2A RCD-H-1 R1 377 MAG 2A RCD-H-1 R1 377 MAG ECT 2A RCD-H-1 R1 8.2 MAG 2A RCD-H-1 R1 8.2 MAG ECT 2A RCD-H-1 R1 8,2 MAG H.O. 2A RCD-H-1 R1 8.2 MAG H.O. ECT 2A RCD-H-1 R1 Perusvtimukset Stndrdit Muu normisikirj/menetelmä Tekninen tiedosto Liite 1.B Pkoksupäästöt B.1 Moottorin tunnus Määrittele trkemmin (* = pkollinen stndrdi) B.2 Pkoksupäästöjen vtimukset * * EN ISO :1996 B.3 Kestävyys B.4 Omistjn käsikirj ISO 8665:2006 Liite 1.C Melupäästöt C.1 Melupäästötsot * *EN ISO C.2 Omistjn käsikirj Omistjn käsikirj , Mercury Mrine 3.0 MPI ECT j 3.0 TKS -sisäperämoottorit *8M * 90-8M

2 Tämä vtimustenmukisuusvkuutus on nnettu vlmistjn yksinomisell vstuull. Vkuutn moottorivlmistjn puolest, että edellä minitut moottorit täyttävät kikki soveltuvt tärkeät vtimukset määritellyllä tvll. Nimi/ sem: Mrk D. Schwbero, pääjohtj, Mercury Mrine Julkisupäivämäärä j -pikk: Fond du Lc, Wisconsin, USA Säädösyhteyshenkilö: Regultions nd Product Sfety Deprtment Mercury Mrine W6250 W. Pioneer Rod Fond du Lc, WI USA Tunnisteet Kirj muistiin seurvt tiedot: Moottorin mlli j hevosvoimt Moottorin srjnumero Peräpeilisrjn srjnumero (sisäperämoottori) Välityssuhde Sisäperämoottorin srjnumero Vihteistomlli (sisämoottori) Välityssuhde Vihteiston srjnumero Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä Veneen vlmistj Venemlli Pituus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury MerCruiser -moottorisi. Kun ott huoltosioiss yhteyden vltuutettuun Mercury MerCruiser -jälleenmyyjään, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun tämä ops on hyväksytty pinettvksi. Mercury Mrine, jok hrjoitt jtkuvn tuotekehityksen politiikk, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrityksiä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Mercury Mrine, Fond du Lc, Wisconsin, USA. 2013, Mercury Mrine Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M with Wves Logo, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury with Wves Logo, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus j #1 On the Wter ovt Brunswick Corportionin rekisteröityjä tvrmerkkejä. Mercury Product Protection on Brunswick Corportionin rekisteröity plvelumerkki. Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siihen sisältyy lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolehtimisen j kunnosspidon vull voit huolett nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö-, huolto- j tkuuohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden Mercury MerCruiser -tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury MerCruiser Tkuuilmoitus Ostmsi tuote toimitetn Mercury Mrinen myöntämällä rjoitetull tkuull, jonk Mercury Mrine on ntnut. Tkuuehdot esitetään tämän käsikirjn tkuut koskeviss luvuiss. Tkuuselitys sisältää kuvuksen siitä mikä on tkuun kttm, mikä ei ole tkuun kttm, ktteen kestojn, kuink prhiten sdn tkuukte, tärkeitä vstuuvputuslusekkeit j vhinkojen rjoitukset j muit tkuuseen liittyviä tietoj. Käy läpi nämä tärkeät tiedot.

3 Mercury Mrinen tuotteet on suunniteltu j vlmistettu noudtten omi korken ldun vtimuksimme, soveltuvi ln normej j määräyksiä sekä tiettyjä päästömääräyksiä. Mercury Mrinell jokinen moottori käynnistetään j testtn ennen sen pkkmist kuljetust vrten tuotteen käyttövlmiuden vrmistmiseksi. Lisäksi tietyt Mercury Mrinen tuotteet testtn säännellyssä j vlvotuss ympäristössä käyttäen moottori jop 10 tunti, jott soveltuvien normien j määräysten noudttminen voidn todent j kirjt. Kikki uuten myydyt Mercury Mrinen tuotteet svt soveltuvn rjoitetun tkuusuojn riippumtt siitä, onko moottori osllistunut johonkin edellä kuviltuun testiohjelmn. Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, ot yhteyttä jälleenmyyjään. Jälleenmyyjä voi myös nt käynnistys- j käyttötoimenpiteiden hvintoesityksen. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroj, vroituksi, huomutuksi j ilmoituksi, yhdessä knsinvälisen vrsymbolin knss,! j niiden vull kiinnitetään sentjn/käyttäjän huomio erityisohjeisiin tietyistä huolloist ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist ilmoitetun vrn mhdollisuutt kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle. HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Suositmme vkvsti, että käyttäjä lukee tämän Käyttö-, huolto- j tkuuohjekirjn j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit.

4

5 SISÄLLYSLUETTELO Os 1 - TAKUU Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell... 2 Tkuun siirto... 2 Yhdysvllt j Knd... 2 Yhdysvltojen j Kndn ulkopuolell... 3 Mercuryn IQ sertifiointiohjelm... 3 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd vuoden rjoitettu tkuu korroosiot vstn... 3 Mercury MerCruiserin tkuusuoj (bensiinillä käyvät tuotteet)... 4 Päästöjenhllinnn tkuutiedot... 6 Tärkeitä tietoj... 6 Päästöjenhllinttietojen merkki... 6 Omistjn vstuu... 8 Yhdysvltin EPA päästöjä koskev rjoitettu tkuu... 8 Päästöjenhllintjärjestelmän komponentit... 8 Klifornin päästöjen rjoitettu tkuu... 9 Klifornin päästöjenhllinnn tkuuilmoitus...10 Päästöjen todistuskyltti (tähti) Tkuukäytäntö Austrli j Uusi Seelnti MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö Yleiset tkuutulukot...13 Tkuutulukko Yhdysvlloiss MerCruiserin bensiini j dieselmoottorit Yhdysvltojen ulkopuolell Tkuutulukko Kndss MerCruiserin bensiini j dieselmoottorit Kndn ulkopuolell Tkuutulukko Austrliss j Uudess Seelnniss MerCruiserin bensiini j dieselmoottorit Austrlin j Uuden Seelnnin ulkopuolell Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin bensiini j dieselmoottorit Eteläisen Tyynenmeren lueen ulkopuolell Tkuutulukko Asiss MerCruiserin bensiini j dieselmoottorit Asin ulkopuolell Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin bensiini j dieselmoottorit Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Tkuutulukot Lähi idässä j Afrikss (Etelä Afrikk lukuun ottmtt) MerCruiserin bensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Tkuutulukot Etelä Afrikss MerCruiserin bensiini j dieselmoottorit Etelä Afrikn ulkopuolell Lppu Os 2 - Moottoriisi tutustuminen Tunnistustiedot Tunnistus Alph peräpeilin srjnumero...18 Moottorin srjnumeron trr Nrullinen hätäktkisin...19 Mittristo VesselView Digitlinen SmrtCrft nopeusmittri j kierroslukumittri...20 Digitliset System Link mittrit Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Hydrulinen jokulmn säätö Yhden moottorin jokulm/ylöskippus Kksoismoottorin jokulm/ylöskippus Sähköjärjestelmän ylivirtsuojus 3.0 MPI ECT Sähköjärjestelmän ylivirtsuojus 3.0 TKS Äänihälytin, vroitusmerkki j moottorin vroitusjärjestelmä 3.0 MPI ECT Äänihälytin Huomio Vkv Äänihälyttimen testus Huoltomoottorin vlo j OBD M MIL srj OBD M toimintvin merkkivlon (MIL) testus Gurdinin strtegi Äänihälytin 3.0 TKS Äänihälyttimen testus Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Hiilimonoksidiltistus...35 Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Vesille lsku j veneen käyttö...36 Käyttötulukko Moottorin käynnistys j pysäytys 3.0 MPI ECT Veneen käynnistys j pysäytys...36 Moottorin käynnistys Moottorin pysäytys Moottorin käynnistys sen smmuttu vihde kytkettynä Moottorin käynnistys j pysäytys 3.0 TKS Veneen käynnistys j pysäytys...37 Moottorin käynnistys Moottorin pysäytys M fin KESÄKUU 2013 Sivu i

6 Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä Pelkän ksun käyttö Veneen perävunukuljetus Käyttö pkksell Tyhjennystulpp j pilssipumppu Vedessä olevien ihmisten suojminen Veneillessä Veneen olless pikoilln Pikveneen j suuritehoisen veneen jo Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Vetolitteen iskusuojus Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut 3.0 MPI ECT tunnin totutusjo Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss Alkuvlmistelut 3.0 TKS tunnin totutusjo Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss Os 4 - Tekniset tiedot Tekniset tiedot 3.0 MPI ECT Moottorin tekniset tiedot 3.0 MPI ECT Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Alkoholi sisältävä polttoine...46 Moottoriöljy Nesteiden ohjervot Sisäperämoottorit...48 Moottori Tekniset tiedot 3.0 TKS Moottorin tekniset tiedot 3.0 TKS Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Alkoholi sisältävät polttoineet...49 Moottoriöljy Nesteiden ohjervot Sisäperämoottorit...50 Moottori Os 5 - Huolto Yleistietoj Omistjn/käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Ksutinseoksen tiivisteellinen ruuvi Huoltoiktulut 3.0 MPI ECT Rutiinihuolto Määräikishuolto Huoltoiktulut 3.0 TKS Rutiinihuolto Määräikishuolto Huoltoloki Moottoriöljy 3.0 MPI ECT Trkistus j täyttö Öljyn j suodttimen vihto Moottoriöljyn tyhjennyspumpun käyttö Öljynsuodttimen vihto Tärkeitä tietoj Moottoriöljy 3.0 TKS Tärkeitä tietoj Trkistus j täyttö Vihto Helpon moottoriöljyn tyhjennysjärjestelmän käyttö, jos vrusteen Moottoriöljyn tyhjennyspumpun käyttö...59 Öljynsuodttimen vihto Ohjustehostimen neste 3.0 MPI ECT Trkstus Täyttö Vihto Ohjustehostimen neste 3.0 TKS Trkstus Täyttö...61 Vihto Moottorin jäähdytysneste 3.0 MPI ECT Trkstus Täyttö Vihto Moottorin jäähdytysneste 3.0 TKS Trkstus Täyttö...63 Vihto Alph sisäperämoottorin vihteistoöljy Trkstus Täyttö...64 Vihto Ajokulmn säädön hydrulineste Trkstus Täyttö...67 Vihto Säännölliset huoltotoimenpiteet erityisesti mllille 3.0 MPI ECT Liekinsmmuttimen puhdistus Imuilmn äänenvimentimen puhdistus Veden erottvn polttoineensuodttimen vihto Polttoinepumpun trkkiluputken trkstus Vetohihnt Trkstus Hihnojen vihto etukiinnitysmlleiss Ohjustehostimen pumpun vetohihn Sivu ii 90-8M fin KESÄKUU 2013

7 Lturin hihn...70 Hihnojen vihto sivukiinnitysmlleiss Ohjustehostimen pumpun vetohihn Lturin hihn...70 Säännölliset huoltotoimenpiteet erityisesti mllille 3.0 TKS Liekinsmmuttimen puhdistus Positiivinen kmpikmmion tuuletusventtiili (PCV) Vihto Veden erottvn polttoineensuodttimen vihto Polttoinepumpun trkkiluputken trkstus Vetohihnt Trkstus Vihto Etukiinnitysmllit Ohjustehostimen pumpun vetohihn, jos vrusteen...73 Lturin hihn...74 Vihto Sivukiinnitysmllit Ohjustehostimen pumpun vetohihn, jos vrusteen...74 Lturin hihn...74 Voitelu Ohjusjärjestelmä Mnulinen ohjusjärjestelmä Ksukpeli 3.0 MPI ECT...77 Ksukpeli 3.0 TKS Vihdekpeli tyypillinen Sisäperämoottorien ristinivelen kselin rihlt j O renkt (sisäperämoottoriyksikkö irrotettun)...78 Vetolevy Vetokselin jtkeell vrustetut mllit...79 Potkurit...79 Potkurin korjus Alph potkurin irrotus Alph potkurin sennus Moottorin huuhtelu Huuhtelulitteet Perävetolitteen vedenotot Akku Korroosiosuoj Moottorin mlus Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys Moottorin vlmistelu säilytystä vrten 3.0 MPI ECT Moottorin j polttoinejärjestelmän vlmistelu Moottorin vlmistelu säilytystä vrten 3.0 TKS Moottorin j polttoinejärjestelmän vlmistelu Merivesijärjestelmän tyhjennys MPI ECT merivesijärjestelmän tyhjennys Yksipisteinen tyhjennysjärjestelmä Suljetull jäähdytysjärjestelmällä vrustettujen mllien merivesiosston tyhjennys TKS merivesijärjestelmän tyhjennys...93 Yksipisteisen tyhjennysjärjestelmän kohdst Suljetull jäähdytysjärjestelmällä vrustettujen mllien merivesiosston tyhjennys Tukkeutuneiden sinisten tyhjennysletkujen vminen Perävetolitteen tyhjentäminen Akun säilytys Moottorin uudelleenkäyttöönotto...98 Os 7 - Vinetsintä Vinmääritystiedot j tulukot erityisesti mllille 3.0 MPI ECT Elektronisen polttoineruiskutuksen (EFI) ongelmt Engine Gurdin vlvontjärjestelmä Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Vinmääritystulukot erityisesti 3.0 TKS Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Vinmääritystulukot 3.0 MPI ECT j 3.0 TKS mlleille Liillinen moottorin lämpötil Riittämätön moottorin lämpötil Alhinen moottoriöljynpine Akku ei ltudu Kukosäädintä on vike liikutell, siinä on liillist välystä ti siitä kuuluu epätvllisi ääniä Ohjuspyörä nykii ti sitä on vike kääntää Hydrulinen jokulmn säätö ei toimi (moottori ei toimi) Hydrulinen jokulmn säätö ei toimi (moottori toimii mutt perävetolite ei liiku) Os 8 - Asiksplvelutiedot Omistjn huoltopu Pikllinen korjusplvelu Huolto poiss koto Vrstettu moottori Trvittvt toimet uppomisen jälkeen Huoltovrost Osi j lisävrusteit koskevt kyselyt Ongelmien rtkisu Mercury Mrinen siksplvelun yhteystiedot Asikkn huolto oppt Englnninkieliset Muunkieliset Oppiden tilus Yhdysvllt j Knd Yhdysvltojen j Kndn ulkopuolell M fin KESÄKUU 2013 Sivu iii

8 Os 9 - Trkistuslistt Luovutust edeltävä trkstus (PDI) Asikkn toimitustrkstus (CDI) Sivu iv 90-8M fin KESÄKUU 2013

9 Sisällysluettelo Os 1 - TAKUU Os 1 - TAKUU 1 Tkuutiedot... 2 Tkuurekisteröinti USA j Knd... 2 Tkuurekisteröinti USA:n j Kndn ulkopuolell...2 Tkuun siirto... 2 Yhdysvllt j Knd... 2 Yhdysvltojen j Kndn ulkopuolell... 3 Mercuryn IQ sertifiointiohjelm... 3 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd vuoden rjoitettu tkuu korroosiot vstn... 3 Mercury MerCruiserin tkuusuoj (bensiinillä käyvät tuotteet)... 4 Päästöjenhllinnn tkuutiedot... 6 Tärkeitä tietoj... 6 Päästöjenhllinttietojen merkki... 6 Omistjn vstuu... 8 Yhdysvltin EPA päästöjä koskev rjoitettu tkuu...8 Päästöjenhllintjärjestelmän komponentit... 8 Klifornin päästöjen rjoitettu tkuu... 9 Klifornin päästöjenhllinnn tkuuilmoitus Päästöjen todistuskyltti (tähti) Tkuukäytäntö Austrli j Uusi Seelnti MerCruiserin rjoitettu tkuu Austrli j Uutt Seelnti koskev käytäntö Tkuun siirto Austrli j Uutt Seelnti koskev käytäntö Yleiset tkuutulukot Tkuutulukko Yhdysvlloiss MerCruiserin bensiinij dieselmoottorit Yhdysvltojen ulkopuolell Tkuutulukko Kndss MerCruiserin bensiini j dieselmoottorit Kndn ulkopuolell Tkuutulukko Austrliss j Uudess Seelnniss MerCruiserin bensiini j dieselmoottorit Austrlin j Uuden Seelnnin ulkopuolell Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin bensiini j dieselmoottorit Eteläisen Tyynenmeren lueen ulkopuolell Tkuutulukko Asiss MerCruiserin bensiini j dieselmoottorit Asin ulkopuolell Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin bensiini j dieselmoottorit...14 Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Tkuutulukot Lähi idässä j Afrikss (Etelä Afrikk lukuun ottmtt) MerCruiserin bensiini j dieselmoottorit Lähi idän j Afrikn ulkopuolell Tkuutulukot Etelä Afrikss MerCruiserin bensiinij dieselmoottorit Etelä Afrikn ulkopuolell Lppu M fin KESÄKUU 2013 Sivu 1

10 Os 1 - TAKUU Tkuutiedot Tkuurekisteröinti USA j Knd Yhdysvltojen j Kndn ulkopuolell Trkist piklliselt mhntuojlt. 1. Voit muutt Mercury Mrinen tiedoiss olevn osoitteesi milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuunrekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi HUOMAUTUS: Mercury Mrinen j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisterilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion turvllisuuslkien perusteell. 2. Tkuusuojn smiseksi tuote täytyy rekisteröidä Mercury Mrinell. Myyntijnkohtn jälleenmyyjän tulee täyttää tkuurekisteröinti j lähettää se välittömästi Mercury Mrinelle MercNETin, sähköpostin ti postin välityksellä. Vstnotettun tkuurekisteröinnin Mercury Mrine kirj sen. 3. Tkuurekisteröintiä käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen ostjlle. Jos tämä rekisteröintivhvistus ei svu 30 päivän kuluess, ot viipymättä yhteys jälleenmyyjään. Tkuusuoj on voimss vst, kun tuote on rekisteröity Mercury Mrinell. Tkuurekisteröinti - USA:n j Kndn ulkopuolell 1. On tärkeää, että myyntiliike täyttää tkuurekisteröintikortin kokonn j lähettää sen mhntuojlle ti Mrine Powerin huoltokeskukseen, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. 2. Tkuurekisteröintikortiss todetn nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivä, käyttötyyppi j myyvän mhntuojn j jälleenmyyjän koodinumero, nimi j osoite. Mhntuoj ti jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. 3. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, täytyy nt sinulle välittömästi mhntuojn/ jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin, j sinun pitää säilyttää se mhdollist tulev käyttöä vrten. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemusten vlmisteluun. 4. Eräissä miss Mrine Powerin huoltokeskus lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun olet snut mhntuojlt ti jälleenmyyjältä tkuurekisteröintikortin tehdskppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt ti jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt ti jälleenmyyjältä, koskeeko tämä muovikortti sinu. 5. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn on kohdss Knsinvälinen tkuu. Ktso sisällysluettelost. TÄRKEÄÄ: Eräiden miden lki vtii, että tehds j jälleenmyyjä pitävät yllä rekisteröintilistoj. Me hlumme, että KAIKKI tuotteet rekisteröidään tehtll siltä vrlt, että meidän täytyy ott omistjiin yhteyttä. Vrmist, että Mercury Mrine - mhntuoj ti vltuutettu Mercury Mrine -jälleenmyyjä täyttää tkuurekisteröintikortin välittömästi j lähettää tehtn kppleen lueesi Mrine Powerin knsinväliseen huoltokeskukseen. Tkuun siirto Yhdysvllt j Knd Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Voit siirtää tkuun seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Yhdysvlloiss j Kndss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W 6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Tkuun siirto käsitellessään Mercury Mrine kirj ylös uuden omistjn tiedot. Tästä plvelust ei veloitet. Sivu M fin KESÄKUU 2013

11 Yhdysvltojen j Kndn ulkopuolell Os 1 - TAKUU Jos tuote on ostettu Yhdysvltojen j Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Mercuryn IQ-sertifiointiohjelm Mercuryn IQ-sertifioidun vlmistjn sentmt Mercury MerCruiser -tuotteet ovt IQ-sertifioituj tuotteit, joille nnetn ehkä yhden (1) vuoden rjoitettu lisätkuu. IQ-sertifiointiohjelm kehitettiin niitä MerCruiserin veneveistämösikkit vrten, jotk ovt yltäneet korkempiin vlmistusstndrdeihin. Se on ln ensimmäinen j ino kttv vlmistjien sennuksiin liittyvä sertifiointiohjelm. Ohjelmll on kolme tvoitett: 1. Prnt tuotteiden kokonisltu. 2. Prnt veneen omistmiskokemust. 3. Prnt sikstyytyväisyyttä yleensä. Sertifiointiprosessin trkoituksen on trkist kikki vlmistukseen j moottorien sennukseen liittyvät seikt. Ohjelm käsittää suunnittelun, vlmistuksen j sennuksen trkistusviheet, joit veneveistämöjen on noudtettv. Sertifioinniss sovelletn johtvi menetelmiä, joill pyritään seurvn: Moottorin sennukseen liittyvät tehokkuudet j prht käytännöt Ensiluokkiset sennelm- j komponenttimäärittelyt. Tehokkt sennusprosessit. Aln vkiot lopputestusmenettelyt. Veneveistämöt, jotk suorittvt ohjelmn menestyksellisesti loppuun j täyttävät kikki sertifiointivtimukset, svt IQjärjestelmän sertifioidun vlmistjn semn sekä Mercuryn yhden (1) vuoden rjoitetun lisätkuun kikille MerCruisermoottorill vrustetuille veneille, jotk on rekisteröity veneveistämön sertifiointipäivänä ti sen jälkeen missä päin milm thns. Mercury on omistnut osn verkkosivustostn IQ-sertifiointiohjelmn minostmiseen j sen kuluttjille ntmien etujen vlottmiseen. Tämänhetkinen luettelo MerCruiser-moottorill vrustetuist venemerkeistä, jotk ovt sneet IQsertifioinnin, on nähtävissä sivustoss Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd TÄRKEÄÄ: Mercuryn tuotesuojohjelm ei koske tiettyjä suurtehotuotteit j kupllisi sovelluksi. Tuotesuoj on hnkittv erikseen kikille moottoreille usen moottorin sovelluksiss. Mercuryn Tuotesuojohjelm ktt odottmttomt mekniset vit j sähkövit, joit voi tphtu vkioikisen rjoitetun tkuun jälkeen. Sopimukset on hnkittv tehtn vkiotkuujkson ikn, j sopimuksen kestoksi voidn vlit 1 5 vuott. Vlinninen Mercuryn tuotesuojohjelm on ino tehtn vltuuttm jtkotkuuohjelm, jok on stviss moottorillesi. Kysy ohjelmn täydet tiedot osllistuvlt Mercury-jälleenmyyjältä. 3 vuoden rjoitettu tkuu korroosiot vstn TAKUUN LAAJUUS: Mercury Mrine tk, ettei yksikään uusi Mercury-, Mriner-, Mercury Rcing-, Sport Jet- ti M 2 -Jetvetolite, Mercury Mrine -perämoottorin seurntlite, Mercury MerCruiser -sisämoottori ti -sisäperämoottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. 90-8M fin KESÄKUU 2013 Sivu 3

12 Os 1 - TAKUU TAKUUN KESTOAIKA: Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäiseksi myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Jäljellä olev tkuusuoj voidn siirtää seurvlle (ei-kupllisen käytön) ostjlle rekisteröimällä tuote sinmukisesti uudelleen. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö- j huolto-ohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö- j huoltoohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (mukn lukien rjoituksett suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. MITÄ MERCURY TEKEE: Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn syöpyneen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Me huolehdimme sitten tuotteen trkstuksest j tkuun kttmn korjustyön suorittmisest. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työj mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosiot, tehtll sennetun jet-vetolitteen korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Tämä korroosiotkuu ei kt hjsähkövirtojen iheuttm korroosiovuriot (rnnll olevt sähköliitännät, lähellä olevt veneet, vedenlinen metlli), vn siltä on suojuduttv käyttämällä korroosionsuojjärjestelmää, esim. Mercury Precision Prts- ti Quicksilver MerCthode -järjestelmää j/ti glvnisi eristimiä. Korroosiovurio, jok iheutuu virheellisestä kupripohjisen ksvillisuudenestomlin käytöstä, ei myöskään ole tämän rjoitetun tkuun kttm. Jos ksvillisuudenestosuojus on trpeen, suosittelemme tributyylitin-diptti (TBTA) -pohjisi ksvillisuudenestomlej perämoottoreille j MerCruiser-veneilysovelluksille. Alueill, joill TBTA-pohjiset mlit ovt lkisääteisesti kiellettyjä, voidn käyttää kupripohjisi mlej runkoon j peräpeiliin. Älä sivele mli suorn perämoottoriin ti MerCruisertuotteeseen. Lisäksi on huolellisesti vältettävä sähköä johtv yhteyttä tkuunlisen tuotteen j mlin välillä. MerCruiser-tuotteess on jätettävä vähintään 38 mm (1.5 in.) mlmton os peräpeilisennelmn ympärille. Ktso lisätietoj käyttö- j huolto-ohjekirjst. Lisätietoj tämän tkuun kttmist tphtumist j olosuhteist sekä niistä, joit tkuu ei kt, on käyttö- j huoltoohjekirjn tkuusuoj käsittelevässä osss, jok tässä minittun muodost osn tästä tkuust. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Mercury MerCruiserin tkuusuoj (bensiinillä käyvät tuotteet) TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä omistjn käsikirjn tkuuosss ilmoitettun ikn. TAKUUSUOJAN KESTO HUVIVENEKÄYTÖSSÄ: Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle huvivenekäyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. IQsertifioidun vlmistjn sentmille tuotteille nnetn yhden (1) vuoden lisätkuu. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Ktso tämän oppn kohdst Yleiset tkuutulukot tkuuik kyseiselle mllille sekä lueelle, joss moottori hnkittiin. Sivu M fin KESÄKUU 2013

13 Os 1 - TAKUU TAKUUSUOJA KAUPALLISEEN KÄYTTÖÖN: Tkuuik lk tuotteen ensimmäisestä myyntipäivästä kuplliseen käyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. TAKUUN SIIRTO: Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tkuun voivt sd inostn vähittäismyyntisikkt, jotk ostvt tuotteens myyntimss Mercury Mrinen vltuuttmn tuotteen jälleenmyyjänä toimivlt myyntiliikkeeltä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Tkuusuojn smiseksi rutiinihuolto on suoritettv omistjn käsikirjss olevn iktulun mukisesti. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell. Ktso lisätietoj kohdss Tekniset tiedot olevill ohjeill. Tuotteen käyttö tvll, jok ei vst suositeltvi toimint- j käyttöjksorvoj. Ktso lisätietoj kohdss Tekniset tiedot olevill ohjeill. Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden knss. Ktso lisätietoj kohdss Tekniset tiedot olevill ohjeill. Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Veneen käyttäminen moottori liin pitkälle trimmttun 90-8M fin KESÄKUU 2013 Sivu 5

14 Os 1 - TAKUU Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. TAKUUN LAKKAUTUS: Tkuusuoj lkkutetn käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupst Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Päästöjenhllinnn tkuutiedot Tärkeitä tietoj Voit nähdä tuotettsi koskevt päästöjenhllinnn tkuutiedot moottoriin kiinnitetystä Päästöjenhllinttiedot -merkistä. Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin ntmn vlmistjn tkuuseen. Luettelo tyypillisistä moottorin päästöjenhllintkomponenteist on omistjn käsikirjn tkuuosn kohdss Päästöjenhllintjärjestelmän komponentit. Päästöjenhllinttietojen merkki Mercury MerCruiser kiinnittää tehtll näkyvään pikkn moottoriin väärinkäyttöä kestävän päästöjenhllinttietojen (ECI) merkin. Huom, että todistus mtlist päästöistä ei vikut moottorin kuntoon, toimintn ti suorituskykyyn. Veneveistämöt j jälleenmyyjät eivät s poist ennen myyntiä tätä kilpeä ti os, johon se on kiinnitetty. Jos muutokset ovt välttämättömiä, ot yhteys Mercury MerCruiseriin j kysy vihtomerkkien stvuudest ennen kuin jtkt. Vdittvn päästöilmoituksen lisäksi merkissä luetelln moottorin srjnumero, tuoteryhmä, soveltuv päästöstndrdi, vlmistusik (kuukusi, vuosi) j moottorin iskutilvuus. REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2009 CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh b c d DISP: X.XL POWER : XXX kw CO FEL : XXX g/kwh e g f - Soveltuv stndrdi b - Moottorin srjnumero c - Moottoriryhmän nimi d - Hiilivety- j typpioksidiryhmän päästörj e - Vlmistuspäivä f - Moottorin iskutilvuus, moottorin teho g - Hiilimonoksidiryhmän päästörj TÄRKEÄÄ: CE-merkki päästöjenhllinttietojen merkin oikess lkulmss osoitt, että EU:n vtimustenmukisuusvkuutus on voimss. Ktso lisätietoj tämän ohjekirjn etusivult. TÄRKEÄÄ: Moottoreill, joit Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännökset eivät koske, ei ole erillistä päästöjenhllintkomponenttien tkuut. Moottorin määrittely Yhdysvltin EPA- ti Klifornin päästöjenhllintsäännösten mukisesti ei vikut Mercury MerCruiserin tuotteelle ntmn vlmistjn tkuuseen ECIEPACA Sivu M fin KESÄKUU 2013

15 Os 1 - TAKUU ECI-merkki REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS FAMILY: XXXXXXXXXXXX EMISSION CONTROL INFORMATION NOT FOR SALE IN CALIFORNIA THIS MARINE ENGINE COMPLIES WITH U.S. EPA EXHAUST REGULATIONS FOR 2009 SERIAL #: XXXXXXXX DOM: MMM YYYY HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEPA Vtimustenmukisuusstndrdi On merkki venemoottorist, jok täyttää Yhdysvltin EPA:n pkoksupäästöjä koskevt säännökset Tätä venemoottori ei myydä Kliforniss. EMISSION CONTROL INFORMATION ECICARB THIS ENGINE CONFORMS TO 2009 CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw On merkki venemoottorist, jok täyttää Klifornin CARB:n pkoksupäästöjä koskevt säännökset REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2009 CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEPACA On merkki venemoottorist, jok täyttää Klifornin CARB:n j Yhdysvltin EPA:n pkoksupäästöjä koskevt säännökset EMISSION CONTROL INFORMATION NOT FOR SALE IN CALIFORNIA THIS ENGINE IS EXEMPT UNDER 40 CFR FROM EMISSION STANDARDS AND RELATED REQUIREMENTS REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEXEMP On merkki venemoottorist, jot Yhdysvltin EPA:n pkoksupäästöjä koskevt säännökset 2010 eivät koske 40 CFR :n mukisesti. Tätä venemoottori ei myydä Kliforniss. EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2010 CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES. THIS ENGINE IS EXEMPT UNDER 40 CFR FROM EMISSION STANDARDS AND RELATED REQUIREMENTS. REFER TO THE OWNERS MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX DISP: X.XL POWER : XXX kw HC+NOx FEL : XX.X g/kwh CO FEL : XXX g/kwh 0575 ECICARBX On merkki venemoottorist, jok täyttää 2010 Klifornin päästösäännökset mutt jot Yhdysvltin EPA:n pkoksupäästöjä koskevt säännökset eivät koske 40 CFR :n mukisesti. EMISSION CONTROL INFORMATION THIS ENGINE DOES NOT COMPLY WITH U.S. EPA NONROAD EMISSION REQUIREMENTS. SELLING OR INSTALLING THIS ENGINE FOR ANY PURPOSE OTHER THAN TO REPLACE A NONROAD ENGINE BUILT BEFORE JANUARY 1, 2010 MAY BE A VIOLATION OF FEDERAL LAW SUBJECT TO CIVIL PENALTY. SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER : XXX kw CO FEL : XXX g/kwh 0575 ECISERV Merkki huollon venemoottorist, jok voi korvt ennen rkennetun venemoottorin. 90-8M fin KESÄKUU 2013 Sivu 7

16 Os 1 - TAKUU Omistjn vstuu Käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti slli päästöjen ylittävän tsot, joiden mukisiksi moottorin tehdssetukset on tehty. Yhdysvltin EPA-päästöjä koskev rjoitettu tkuu Asetuksen 40 CFR kppleen 1045, lkppleen B luomien velvoitteiden mukisesti Mercury Mrine nt vähittäissikklle kolmen vuoden ti 480 käyttötunnin (kumpi tulee ensin) päästötkuun siitä, että moottori on suunniteltu, rkennettu j vrustettu niin, että se noudtt myyntijnkohtn ilmnsuojelusetuksen (Clen Air Act) pykälän 213 nojll voimss olevi sääntöjä eikä moottoriss ole mterili- ti vlmistusvikoj, jotk estäisivät moottori täyttämästä voimss olevi määräyksiä. Päästöjenhllintjärjestelmän komponentit Päästötkuu koskee kikki osi, joiss esiintyvä vik lisäisi moottorin säädettävien osien päästöjä, mukn lukien seurvt: 1. Polttoineen nnostelujärjestelmä. Ksutin j sisäiset ost (ti polttoineen pineensäädin ti polttoineen ruiskutusjärjestelmä) b. Ilm/polttoinesuhteen tkisinkytkentä- j hllintjärjestelmä c. Kylmäkäynnistyksen rikstusjärjestelmä d. Imuventtiilit 2. Imuilmjärjestelmä. Hllittu kuumilminen imujärjestelmä b. Imusrj c. Ilmnsuodtin d. Turbohtusjärjestelmät e. Kuumilmn nousuputken venttiilisennelm 3. Sytytysjärjestelmä. Sytytystulpt b. Mgneetto- ti elektroninen sytytysjärjestelmä c. Kipinänohjusjärjestelmä d. Sytytyskäämi ti ohjusyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä. Öljypumppu j sisäiset ost b. Öljynruiskuttimet c. Öljymittri 5. Positiivinen kmpikmmion tuuletusjärjestelmä (PCV). PCV-venttiili b. Öljyn täyttöukon tulpp 6. Pkoksujärjestelmä. Pkosrj b. Pkoputken mutk c. Pkoputken välimutk d. Alempi pkoputki e. Peräputki 7. Ktlysttori- ti lämpörektorijärjestelmä. Ktlysttori b. Lämpörektori c. Pkosrj d. Pkoventtiilit 8. Edeltävissä järjestelmissä käytettävät sekliset ost. Letkut, kiristimet, liittimet, putket, tiivisteet ti tiivistyslitteet sekä kiinnitysost b. Hihnpyörät, hihnt j välipyörät c. Tyhjiö-, lämpö-, suunt- j ikherkät venttiilit j ktkisimet. d. Elektroniset säätimet Sivu M fin KESÄKUU 2013

17 HUOMAUTUS: Päästötkuu ei koske osi, joiss esiintyvä vik ei lisäisi moottorin säädettävien osien päästöjä. Klifornin päästöjen rjoitettu tkuu Os 1 - TAKUU HUOMAUTUS: Mercury Mrine ei käytä mllivuosi Mercury MerCruiser-tuotelinjss. Klifornin ilmvrntolutkunnn (CARB) tkuumääräysten noudttmiseksi, j pelkästään sitä trkoitust vrten, mllivuosi trkoitt sm kuin klenterivuosi. Esimerkiksi mllivuoden 2003 tuotteet viittvt tuotteisiin, jotk on vlmistettu klenterivuonn HUOMAUTUS: Jälleenmyyjä rekisteröi moottorisi tkuun sinun puolestsi. Tkuurekisteröinti ei liity millään tvll luvn, nimikkeen ti rekisteröinnin hnkintn osvltion veneilyvirnomisilt. Sinun on pyydettävä jälleenmyyjää päivittämään tkuurekisteröintitietosi, jos osoitteesi vihtuu ti moottorin omistjuus siirtyy toiselle (tämä muutos voidn tehdä milloin thns). Ktso lisätietoj omistjn käsikirjn tkuurekisteröintitiedoist ti kysy jälleenmyyjältä. Klifornin ilmvrntolutkunt (CARB) on julkissut ilmnssteiden päästömääräykset sisä- j sisäperämoottoreille. Määräykset koskevt kikki sisä- j sisäperämoottoreit, jotk on vlmistettu mllivuodeksi 2003 j sitä myöhemmin. Näiden määräysten mukisesti Mercury Mrine nt tämän rjoitetun tkuun päästöjenhllintjärjestelmille (ktso seurvss lueteltvt päästöjenhllintjärjestelmien ost) j tk lisäksi, että sisä- ti sisäperämoottori on suunniteltu, rkennettu j vrustettu noudttmn kikki voimss olevi Klifornin ilmvrntolutkunnn omksumi sääntöjä sen työturvllisuuslin (Helth nd Sfety Code) lukujen 1 j 2, osn 5, joksen 26 ntmien vltuuksien nojll. Tietoj rjoitetust tkuust, jok koskee päästöihin liittymättömiä perämoottorin osi, st perämoottoriisi kuuluvst rjoitetun tkuun ilmoituksest. TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusien mllivuoden 2003 j myöhempien Kliforniss sertifioitujen sisä- j sisäperämoottorien, jotk on j rekisteröity Kliforniss suville sikkille, päästöjenhllintjärjestelmien osiss (ktso seurv luettelo Päästöjenhllintjärjestelmän komponentit), jotk klifornilinen jälleenmyyjä on myynyt Kliforniss suville vähittäissikkille, ei ole mterili- ti vlmistusvikoj, jotk iheuttvt tkuunlisen osn poikkemisen kikiss olennisiss suhteiss Mercury Mrinen Klifornin ilmvrntolutkunnlle jättämässä sertifiointihkemuksess kuvtust osst jnjksoksi j ehdoill, jotk ilmoitetn myöhempänä. Tkuuvin määrityksen hint kuuluu tkuun piiriin, jos tkuukorvushkemus hyväksytään. Tkuun lisen osn vioittumisen iheuttmt vuriot muille moottorin osille korjtn myös tkuun lisin. TAKUUN KESTOAIKA: Tämä rjoitettu tkuu koskee päästöjenhllintjärjestelmän komponenttej. Uusien sisä- ti sisäperämoottorien tietyillä päästöjenhllintosill on kolmen (3) vuoden ti 480 tunnin tkuu (kumpi tulee ensin) joko tuotteen myyntipäivästä ti sen ensimmäisestä käyttöönottopäivästä lähtien (kumpi tulee ensin). Päästöihin liittyvät normlin kunnosspidon kohteet, kuten sytytystulpt j suodttimet, jotk ovt tkuunlisten osien listll, on tttu vin niiden ensimmäiseen vdittvn vihtoon sti. Ktso tämän oppn kohti Päästöjenhllintjärjestelmän komponentit j Huoltoiktulu. Tkuuikn suoritettu osien korjus, vihto ti huoltotehtävä ei pidennä tkuuik sen lkuperäistä päättymispäivää edemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle. Ktso tämän oppn koht Tkuun siirto. MITEN TAKUUSUOJA SAADAAN: Asikkn pitää järjestää Mercurylle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Jos ostj ei voi toimitt tuotett selliselle jälleenmyyjälle, ilmoit sist Mercury Mrinelle, jolloin Mercury järjestää trkstuksen j tkuunliset korjukset. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, omll kustnnuksellmme j vlintmme mukn korjt ti viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, virityksiä, säätöjä, normli kulumist, vurioit, jotk johtuvt väärinkäytöstä, epänormlist käytöstä, sellisen potkurin ti välityssuhteen käytöstä, jok ei slli moottorin käyntiä suositeltvll täysksun kierroslukulueell (ktso Tekniset tiedot), tuotteen käyttöä tvll, jok ei vst käyttöj huolto-ohjekirjn toimint-/käyttökierto-osn suosituksi, liminlyöntiä, onnettomuuksi, uppomist, väärää sennust (sinmukiset sennusmääritykset j -tekniikt on selostettu tuotteen sennusohjeiss), epäkelpo huolto, suihkupumpun siipipyöriä j sisäkkeitä, käyttämistä polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu tuotteess käytettäviksi (ktso Tekniset tiedot), osien muuttelu ti poistminen. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi. Tkuuseen kuulumttomn päästöjenhllintlitteiden j -järjestelmien kunnosspidon, vihdon ti korjuksen s suoritt mikä thns venemoottorien korjusliike ti -henkilö. Muiden kuin Mercury-osien käyttö tkuuseen kuulumttomn kunnosspitoon j korjukseen ei ole peruste muiden tkuunlisten töiden kieltämiseen. Lisäosien (kuten Klifornin sääntökokoelmn nimikkeen 13 kohdss 1900 (b)(1) j (b)(10) on määritelty) ti muutettujen osien käyttö, joit Klifornin ilmvrntolutkunt ei ole sllinut, voi oll iheen tkuuvteen kieltämiseen Mercury Mrinen hrkinnn mukn. Sllimttomien lisäosien ti muutettujen osien iheuttmt tkuunlisten osien vit eivät kuulu tkuun piiriin. 90-8M fin KESÄKUU 2013 Sivu 9

18 Os 1 - TAKUU VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. JOTKIN OSAVALTIOT/MAAT EIVÄT SALLI EDELLÄ ANNETTUJA VASTUUVAPAUTUSLAUSEKKEITA, RAJOITUKSIA JA POISSULKEMISIA, MISTÄ JOHTUEN NE EIVÄT EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Jos sinull on kysyttävää tkuut koskevist oikeuksistsi j velvollisuuksistsi, ktso yhteystiedot kohdst Omistjn huoltopu. Klifornin päästöjenhllinnn tkuuilmoitus HUOMAUTUS: Mercury Mrine ei käytä mllivuosi Mercury MerCruiser-tuotelinjss. Klifornin ilmvrntolutkunnn (CARB) tkuumääräysten noudttmiseksi, j pelkästään sitä trkoitust vrten, mllivuosi trkoitt sm kuin klenterivuosi. Esimerkiksi mllivuoden 2003 tuotteet viittvt tuotteisiin, jotk on vlmistettu klenterivuonn TAKUUSEEN LIITTYVÄT OIKEUTESI JA VELVOLLISUUTESI: Klifornin ilmvrntolutkunt (CARB) selittää mielellään mllivuoden sisä- j sisäperämoottorien päästöjenhllintjärjestelmän tkuun. Kliforniss uudet sisä- j sisäperämoottorit täytyy suunnitell, rkent j vrust niin, että ne täyttävät osvltion nkrt svusumu estävät normit. Mercury Mrinen täytyy nt tkuu sisä- ti sisäperämoottorisi päästöjenhllintjärjestelmälle ll lueteltviksi joiksi edellyttäen, ettei sisä- ti sisäperämoottorisi ole käytetty väärin, liminlyöty ti huollettu kelvottomsti. Moottorin päästöjenhllintjärjestelmään voi kuulu sellisi osi kuin ksutin ti polttoineen ruiskutusjärjestelmä, sytytysjärjestelmä ti ktlysttori. Siihen voi myös sisältyä letkuj, hihnoj, liittimiä j muit päästöihin liittyviä sennelmi. Jos tkuun linen vik esiintyy, Mercury Mrine korj sisä- ti sisäperämoottorisi ilmn sinulle koituvi kuluj, mukn lukien vinmääritys, ost j työ. VALMISTAJAN TAKUUSUOJA: Vuosimllin 2009 j myöhempien (sisä- ti sisäperä-) moottorien tietyillä päästöjenhllintosill on kolmen (3) vuoden ti 480 tunnin tkuu (kumpi tulee ensin). Käyttötunteihin perustuv tkuusuoj sllitn kuitenkin vin moottoreille, jotk on vrustettu pykälässä 2441()(13) määritellyillä ti niitä vstvill käyttötuntimittreill. Jos jokin päästöihin liittyvä moottorisi os vioittuu tkuun olless voimss, Mercury Mrine korj ti viht kyseisen osn. OMISTAJAN TAKUUSEEN LIITTYVÄT VELVOLLISUUDET: Sinä olet sisämoottorin ti sisäperämoottorin omistjn vstuuss omistjn käsikirjss lueteltujen vdittvien huoltojen suorittmisest. Mercury Mrine suosittelee, että pidät tlless kikkien sisä- ti sisäperämoottoriisi liittyvien huoltotöiden kuitit, mutt Mercury Mrine ei voi kieltää tkuut pelkästään kuittien puutteen vuoksi ti sen tki, ettet ole vrmistnut kikkien iktulun mukisten huoltotöiden suorittmist. Sisä- ti sisäperämoottorin omistjn sinun pitäisi oll tietoinen siitä, että Mercury Mrine voi kieltää sinult tkuusuojn, jos sisä- ti sisäperämoottorisi ti sen os on vioittunut väärinkäytön, liminlyönnin, kelvottomn kunnosspidon ti hyväksymättömien muutoksien tki. Olet velvollinen viemään heti, kun ongelm esiintyy, sisä- ti sisäperämoottorisi Mercury-jälleenmyyjälle, joll on vltuudet huolt tuote. Tkuukorjukset suoritetn loppuun kohtuullisess jss, jok ei ylitä 30 päivää. Jos sinull on kysyttävää tkuuseen liittyvistä oikeuksistsi ti velvollisuuksistsi, ot yhteys Mercury Mrineen numeroon (USA). Päästöjen todistuskyltti (tähti) Veneesi runkoon on merkitty jokin seurvist tähtimerkeistä. Puhtmmn venemoottorin symboli merkitsee: 1. Puhtmp ilm j vesistöjä - terveellisempää elämäntyyliä j ympäristöä. 2. Premp polttoinetloutt - kulutt jop prosentti vähemmän bensiiniä j öljyä kuin tvnomiset kksithtiset ksutinmoottorit, mikä säästää rh j luonnonvroj. 3. Pitempää päästötkuut suojelee kuluttj j tekee käytöstä huoletont. 1. tmmikuut 2003 lähtien yksi kolmen ti neljän tähden merkki liitetään jokiseen tehtn hyväksymään Mercury MerCruiser -moottoriin. Kikkien Mercury MerCruiser -moottorien (500 hv j pienempien) päästörvot ovt kolmen tähden erittäin vähäiset ti neljän tähden huippuvähäiset päästöt. Tähtimerkki osoitt, että moottori täyttää ilmvrntolutkunnn vuonn 2007 j myöhemmin sisäperä- j sisämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottoreiden päästöt ovt % pienempiä kuin yhden tähden vähäisten päästöjen moottoreiden. Tähtimerkki kiinnitetään rungon vsemmlle puolelle kuvn osoittmll tvll. XX 1234 XX b - Suositeltv sijinti b - Toissijinen sijinti Sivu M fin KESÄKUU 2013

19 Os 1 - TAKUU Yhden tähden vähäiset päästöt Yhden tähden merkki yksilöi henkilökohtiset vesikulkuneuvot, perä-, sisäperä- j sisämoottorit, jotk täyttävät ilmvrntolutkunnn vuonn 2001 henkilökohtisilt vesikulkuneuvoilt j perämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 75 % pienempiä kuin tvnomisten kksithtisten ksutinmoottorien päästöt. Nämä moottorit vstvt Yhdysvltin EPA:n vuoden 2006 venemoottoristndrdej. Khden tähden erittäin vähäiset päästöt Khden tähden merkki yksilöi henkilökohtiset vesikulkuneuvot, perä-, sisäperä- j sisämoottorit, jotk täyttävät ilmvrntolutkunnn vuonn 2004 henkilökohtisilt vesikulkuneuvoilt j perämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 20 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Kolmen tähden ultr- vähäiset päästöt Kolmen tähden merkki yksilöi moottorit, jotk täyttävät ilmvrntolutkunnn henkilökohtisilt vesikulkuneuvoilt j perämoottoreilt vuonn 2008 vdittvt pkoksunormit ti vuonn 2003 sisäperä- j sisämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 65 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Neljän tähden Super- ultrvähäiset päästöt Neljän tähden merkki yksilöi moottorit, jotk täyttävät ilmvrntolutkunnn vuonn 2009 sisäperä- j sisämoottoreilt vdittvt pkoksunormit. Henkilökohtiset vesikulkuneuvot j perämoottorit sttvt myös täyttää nämä normit. Nämä normit täyttävien moottorien päästöt ovt 90 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Tkuukäytäntö Austrli j Uusi-Seelnti MerCruiserin rjoitettu tkuu Austrli j Uutt-Seelnti koskev käytäntö Tämän rjoitetun tkuun myöntäjä on Mrine Power Interntionl Pty Ltd ACN osoitteest Bessemer Drive, Dndenong South, Victori 3175, Austrli (puhelin (61) (3) ) sähköposti: TAKUUN LAAJUUS: Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kuluttjlle myöntämät edut nnetn muiden kuluttjlin myöntämien oikeuksien j korvuskeinojen lisäksi suhteess tuotteisiin ti plveluihin, joit tkuu koskee. AUSTRALIAN KULUTTAJALAIN MUKAISET TAKUUT: Tuotteemme sisältävät tkuit, joit ei void sulke pois Austrlin kuluttjlin puitteiss. Sinull on oikeus sd korvv tuote ti hyvitys merkittävästä vist sekä korvus muist kohtuullisesti ennkoitvist menetyksistä ti vhingoist. Sinull on myös oikeus sd tuotteet korjtuiksi ti vihdetuiksi, mikäli tuotteet eivät ole hyväksyttävän ltuisi ti vik ei täytä merkittävän vin määritystä. TÄMÄN RAJOITETUN TAKUUN KESTO: Voit vti tämän rjoitetun tkuun list korvust vin virheille, jotk ilmenevät sinmukisen tkuujkson ikn. Ktso tämän oppn koht Yleiset tkuutulukot tkuuik kyseiselle mllille sekä lueelle, joss moottori hnkittiin. Meidän on myös stv korvushkemuksesi ennen tkuujn päättymistä. TAKUUSUOJA HUVIVENEKÄYTTÖÖN: Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle huvivenekäyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen ei pidennä tämän rjoitetun tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist. Trkist omn mllisi perustkuuik. TAKUUSUOJA KAUPALLISEEN KÄYTTÖÖN: Tkuuik lk päivästä, jon tuote on myyty vähittäisostjlle kuplliseen käyttöön, ti päivästä, jon tuote on ensimmäisen kerrn otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti riippuen siitä, kumpi täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huollon suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. TAKUUN SIIRTO: Jäljellä olev tkuuik voidn siirtää seurvlle huvikäyttöön ostvlle sikklle rekisteröimällä tuote sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. TAKUUN LAKKAUTUS: Tämän rjoitetun tkuun mukinen tkuuik päättyy seurvsti hnkitun, käytetyn tuotteen oslt: 90-8M fin KESÄKUU 2013 Sivu 11

20 Os 1 - TAKUU Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Hnkint romuliikkeestä Hltuunotto vähittäissikklt Hnkint huutokupst VAADITTAVAT EHDOT TAKUUSUOJAN SAAMISEKSI: Tämän rjoitetun tkuun mukisen tkuusuojn svt vin vähittäismyyntisikkt, jotk ostvt tuotteen Mercury Mrinen myyntimss vltuuttmlt jälleenmyyjältä j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuusuojn smiseksi. Mercury Mrine vr oikeuden vti, että kikki tkuusuoj riippuu todistettvsti sinmukisest huollost. MITÄ MERCURY TEKEE: Mercury Mrinen yksinominen j ino velvoite tämän rjoitetun tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. MITEN TAKUUSUOJA SAADAAN: Asikkn pitää nt Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen tuotteeseen käsiksi pääsy tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu huoltmn tuotteen. Luettelo jälleenmyyjistä yhteystietoineen on stvn osoitteest Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus yllä minittuun osoitteeseen. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tämä rjoitettu tkuu ei korv ostjlle sin liittyviä kuljetuskuluj ti mtk-ik. Jos suoritettu huolto ei ole tämän rjoitetun tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut, mikäli kuluttj ei ole velvollinen mksmn silloin, kun huolto suoritetn hyväksyttävän ltutkuun virheen korjmiseksi j kyseinen tkuu on Mercury Mrine sitov Austrlin kuluttjlin mukn. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tämän rjoitetun tkuun mukisen tkuusuojn smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. MITÄ TAKUU EI KATA: Tämä rjoitettu tkuu ei kt seurvi: Veneen käyttäminen moottori liin pitkälle trimmttun Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell. Ktso Käyttö-, huolto- j tkuuohjekirj. Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuohjekirjn toimint- j käyttöjkso-osn suosituksi. Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö tuotteelle sopimttomien polttoineiden, öljyjen ti voiteluineiden knss. Ktso Käyttö-, huolto- j tkuuohjekirj. Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Sivu M fin KESÄKUU 2013

21 Os 1 - TAKUU Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, silloinkin, kun käyttäjänä on edellinen omistj, mitätöi tkuun. Tämä rjoitettu tkuu ei kt kuluj, jotk liittyvät kuljetukseen, vesillelskuun, hinukseen, säilytykseen, puheluihin, vuokriin, vivn, luiskmksuihin, vkuutussuojn, linn mksuihin, jnhukkn, tulonmenetykseen ti mihinkään muihin stunnisiin ti välillisiin kustnnuksiin. Tämä rjoitettu tkuu ei myöskään kt veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyviä kuluj. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. TÄMÄN RAJOITETUN TAKUUN VAATIMISESTA KOITUVAT KULUT: Tämä rjoitettu tkuu ei kt mitään kuluj, jotk tkuun vtiminen stt iheutt sikklle. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET: LUKUUN OTTAMATTA SOVELLETTAVIA TAKUITA JA MUITA OIKEUKSIA JA KORVAUSKEINOJA, JOITA KULUTTAJALLA VOI OLLA AUSTRALIAN KULUTTAJALAIN TAI MUUN LAIN MUKAAN KYSEISIÄ TUOTTEITA KOSKIEN, KONKLUDENTTISET TAKUUT MYYNTIKELPOISUUDESTA JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN ON ERITYISESTI KIELLETTY. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ RAJOITETTU TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. Tkuun siirto Austrli j Uutt-Seelnti koskev käytäntö Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jääneeltä oslt. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Tkuu on mhdollist siirtää seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä rungon tunnistenumeron (HIN) Mercury Mrinen tkuurekisteröintiosstolle. Postitusosoite Austrliss j Uudess-Seelnniss: Mercury Mrine Attn: Wrrnty Registrtion Deprtment Brunswick Asi Pcific Group Privte Bg 1420 Dndenong South, Victori 3164 Austrli Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Osoitteenmuutos on mhdollist tehdä milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury Mrinen tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä rungon tunnistenumero (HIN). Yleiset tkuutulukot Tkuutulukko Yhdysvlloiss MerCruiserin bensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit MerCruiser-hinusurheilumoottorit 1 vuosi 2 vuott 3 vuott 2 vuott 3 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott 4 vuott MerCruiser-sisämoottorit MPI, 8.2 H.O. MerCruiser-sisämoottorit Horizon Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Yhdysvltojen ulkopuolell Jos tuote on ostettu Yhdysvltojen ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Kndss MerCruiserin bensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit 1 vuosi 2 vuott 3 vuott Normli rjoitettu korroosiotkuu Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin 90-8M fin KESÄKUU 2013 Sivu 13

22 Os 1 - TAKUU Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu Normli rjoitettu korroosiotkuu MerCruiser-hinusurheilumoottorit 2 vuott 3 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott 4 vuott MerCruiser-sisämoottorit MPI, 8.2 H.O. MerCruiser-sisämoottorit Horizon Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. 3 vuott Kupllinen sovellus Kndn ulkopuolell Jos tuote on ostettu Kndn ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Austrliss j Uudess-Seelnniss MerCruiserin bensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu Normli rjoitettu korroosiotkuu Kupllinen sovellus MerCruiserin sisäperä- j sisämoottorit 2 vuott 3 vuott MerCruiser SeCore 3 vuott 4 vuott MerCruiserhinusurheilumoottorit Mercury Dieselin sisäperä- j sisämoottorit 3 vuott 3 vuott 2 vuott 3 vuott Ot yhteys lähimpään Mrine Power Service Centeriin Austrlin j Uuden-Seelnnin ulkopuolell Jos tuote on ostettu Austrlin j Uuden-Seelnnin ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Eteläisen Tyynenmeren lueell MerCruiserin bensiini- j dieselmoottorit Tuote MerCruiserin sisäperä- j sisämoottorit Mercury Dieselin sisäperä- j sisämoottorit Normli rjoitettu tkuu 2 vuott 3 vuott 2 vuott 3 vuott Normli rjoitettu korroosiotkuu Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Eteläisen Tyynenmeren lueen ulkopuolell Jos tuote on ostettu Eteläisen Tyynenmeren lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään vltuutettuun Mrine Power Service Centeriin. Tkuutulukko Asiss MerCruiserin bensiini- j dieselmoottorit Tuote MerCruiserin bensiinikäyttöiset sisäperä- j sisämoottorit Normli rjoitettu tkuu Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 3 vuott Asin ulkopuolell Normli rjoitettu korroosiotkuu Kupllinen sovellus 1 vuosi 3 vuott Ot yhteys lähimpään Mrine Power Service Centeriin Jos tuote on ostettu Asin lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Euroopss j Itsenäisten vltioiden yhteisössä MerCruiserin bensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 2 vuott 3 vuott 3 vuott 3 vuott 4 vuott 3 vuott 2 vuott Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Sivu M fin KESÄKUU 2013

23 Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell Os 1 - TAKUU Jos tuote on ostettu Euroopn j Itsenäisten vltioiden yhteisön ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Lähi-idässä j Afrikss (Etelä-Afrikk lukuun ottmtt) MerCruiserin bensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 2 vuott 3 vuott 2 vuott 3 vuott 4 vuott 1 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Lähi-idän j Afrikn ulkopuolell Jos tuote on ostettu Lähi-idän j Afrikn lueen ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Tkuutulukot Etelä-Afrikss MerCruiserin bensiini- j dieselmoottorit Tuote Normli rjoitettu tkuu IQ-sertifiointitkuu MerCruiserin sisäperä- j sisämoottorit Horizon, Scorpion, Se Core Mercury Dieselin sisäperä- j sisämoottorit 1 vuosi 2 vuott 3 vuott 2 vuott 3 vuott 4 vuott 1 vuosi Ei stvn oppn mennessä pinoon. Normli rjoitettu korroosiotkuu 3 vuott Kupllinen sovellus Ot yhteys lähimpään Mrine Power Service Centeriin Etelä-Afrikn ulkopuolell Jos tuote on ostettu Etelä-Afrikn ulkopuolell, ot yhteys mhntuojn ti lähimpään Mrine Power Service Centeriin. Lppu Jälleenmyyjän tulee merkitä yhden lpun sinmukinen ruutu niin, että se vst veneeseen kiinnitettyä Str-trr. Jälleenmyyjällä on velvollisuus sett lppu näkyvälle piklle veneeseen, jok on myytävänä Kliforniss. Jos lppu ei setet selvästi esille, seuruksen voi oll hste j mhdollinen skko jälleenmyyjälle Klifornin ilmvrntolutkunnlt. Jos vene on näytteillä Kliforniss, jälleenmyyjän on setettv lppu selvästi näkyviin veneeseen ennen sen settmist näytteille Lpun etupuoli Lpun tkpuoli 90-8M fin KESÄKUU 2013 Sivu 15

24 Os 1 - TAKUU Huomutuksi: Sivu M fin KESÄKUU 2013

25 Os 2 - Moottoriisi tutustuminen Os 2 - Moottoriisi tutustuminen Sisällysluettelo Tunnistustiedot Tunnistus Alph peräpeilin srjnumero Moottorin srjnumeron trr Nrullinen hätäktkisin Mittristo VesselView Digitlinen SmrtCrft nopeusmittri j kierroslukumittri Digitliset System Link mittrit Kukosäätimet Kojelutn sennettvn mllin toiminnot Konsoliin sennettvn mllin ominisuudet Hydrulinen jokulmn säätö Yhden moottorin jokulm/ylöskippus Kksoismoottorin jokulm/ylöskippus Sähköjärjestelmän ylivirtsuojus 3.0 MPI ECT Sähköjärjestelmän ylivirtsuojus 3.0 TKS Äänihälytin, vroitusmerkki j moottorin vroitusjärjestelmä 3.0 MPI ECT Äänihälytin Huomio Vkv Äänihälyttimen testus Huoltomoottorin vlo j OBD M MIL srj OBD M toimintvin merkkivlon (MIL) testus Gurdinin strtegi Äänihälytin 3.0 TKS Äänihälyttimen testus M fin KESÄKUU 2013 Sivu 17

26 Os 2 - Moottoriisi tutustuminen Tunnistustiedot Tunnistus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt MerCruiser-moottorisi. Kun ott yhteyttä MerCruiser-huoltoon, ilmoit in mlli- j srjnumerot. Vetolitteen srjnumero sijitsee Alph-perävetolitteen vsemmll puolell. Vetolitteen välityssuhde on merkitty Alph-perävetolitteen oikelle puolelle. Alph-perävetolite - Vetolitteen välityssuhteen trr (oikell puolell) b - Srjnumeron trr (vsemmll puolell) b Alph-peräpeilin srjnumero Peräpeilin srjnumero sijitsee peräpeilisennelmn päällä Alph-peräpeilisennelmn srjnumero Sivu M fin KESÄKUU 2013

27 Moottorin srjnumeron trr Srjnumeron trr sijitsee moottorilohkon oikell puolell tkosss, käynnistysmoottorin lähellä. Os 2 - Moottoriisi tutustuminen Moottorin, peräpeilin j vetolitteen srjnumerot sijitsevt myös moottorin tunnistuskilvessä. - Moottorin srjnumero b - Peräpeilin srjnumero c - Vetolitteen srjnumero b c Nrullinen hätäktkisin Hätäktkisimen tehtävänä on smmutt moottori, kun kuljettj poistuu jjn piklt (esim. sinkoutuu vhingoss pois kuljettjn piklt). c b RUN OFF - Hätäktkisin b - Nru c - Käyttäjäkiinnikkeet Vhingoss heittymiset, kuten putominen yli lidn, tphtuvt todennäköisimmin: mtllitisiss urheiluveneissä klstusveneissä moottoriurheiluveneissä Vhingoss heittymisiä voi sttu myös: huonojen jotpojen vuoksi jos istutn istuimell ti veneen lidll plnusnopeuksill jos seistään plnusnopeuksill jos jetn plnusnopeuksill mtlss ti esteikköisessä vedessä jos päästetään irti ohjuspyörästä sen vetäessä jompnkumpn suuntn jos käytetään lkoholi ti huumeit jos tehdään käännöksiä suurell veneen nopeudell 90-8M fin KESÄKUU 2013 Sivu 19

28 Os 2 - Moottoriisi tutustuminen Nrun pituus on yleensä cm (4 5 ft) suorksi vedettynä, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee loppuun ympyräkäännöstä. Vene voi itsestään liikkuessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen kulkiess moottorin voimll. Suositmme vkvsti, että muille veneessä oleville opetetn sinmukiset käynnistys- j jomenettelyt siltä vrlt, että he joutuvt käyttämään moottori hätätilnteess (jos kuljettj heittyy vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Veneessä olevt sttvt piskutu eteenpäin, eteenpäinliikkeen odottmttomsti pysähtyessä, mikä on erityisen huolestuttv veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuriti ohjuskomponenttien runtelemiksi. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä hidstusvoimien iheuttm vkv vmm ti kuolem, jok johtuu hätäktkisimen vhingoss ti thttomsti ktivoitumisest. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Mittristo VesselView Moottori stt oll liitetty SmrtCrft VesselView -näyttöön. Interktiivinen VesselView-näyttö rportoi jtkuvsti reliikisi nopeus-, suorituskyky-, moottorin vikkoodi-, polttoinetil-, veden lämpötil-, syvyys- ym. käyttötietoj. Kun VesselView hvitsee ongelmn josskin siihen liitetyssä järjestelmässä, se näyttää veneen käyttäjälle hälytysviestin. VesselView VesselView voidn liittää myös muihin luksen järjestelmiin, kuten GPS, generttorit j hytin ympäristösäädöt. Tämä luksen integrointi nt käyttäjälle mhdollisuuden vlvo j ohjt useit luksen järjestelmiä yhdestä näytöstä. Ktso VesselView-käyttöohjekirjst näytön yksityiskohtiset käyttöohjeet. Digitlinen SmrtCrft-nopeusmittri j -kierroslukumittri SmrtCrft -mittrijärjestelmä (jos vrusteen) täydentää VesselView-tuotteen ntmi tietoj. Mittrijärjestelmässä sttvt näkyä: Moottorin kierrosluku Veneen nopeus Sivu M fin KESÄKUU 2013

29 Os 2 - Moottoriisi tutustuminen Jäähdytysnesteen lämpötil Öljynpine Akun jännite Polttoineen kulutus Käyttötunnit b SmrtCrft-kierroslukumittri j -nopeusmittri - Kierroslukumittri b - Nopeusmittri c - LCD-näyttö c SmrtCrft-mittrijärjestelmä utt myös tunnistmn äänihälyttimeen liittyvät vikkoodit. SmrtCrft-mittrijärjestelmä näyttää tärkeitä moottorin hälytystietoj sekä muit mhdollisi ongelmi nestekidenäytössä. Ktso SmrtCrft-mittrijärjestelmän mukn tulevst oppst järjestelmän peruskäyttötiedot sekä yksityiskohtist tieto järjestelmän vlvomist vroitustoiminnoist. Digitliset System Link -mittrit Joisskin mittrijärjestelmissä on mittreit, jotk täydentävät VesselView-näytön sekä SmrtCrft-kierroslukumittrin j - nopeusmittrin ntmi tietoj. Omistjn/käyttäjän tulee tunte kikki veneessä olevt mittrit j niiden toiminnot. Kosk erilisi mittreit j niiden vlmistji on pljon, pyydä veneen myyntiliikettä selittämään sinulle veneesi mittrit j normlilukemt. Moottorin mukn stetn toimitt seurvntyyppisiä digitlimittreit. b c d Digitliset System Link -mittrit Os Mittri Näyttää Öljynpinemittri Koneen öljynpinemittri b Jännitemittri Akun jännite c Veden lämpötilmittri Moottorin käyntilämpötil d Polttoinemittri Säiliössä olevn polttoineen määrä Kukosäätimet Veneesi vrusteen voi oll Mercury Precision Prts- ti Quicksilver-kukosäädin. Kikiss säätimissä ei ole ehkä kikki näytettyjä toimintoj. Pyydä jälleenmyyjältä omn kukosäätimesi kuvus j/ti esittely. 90-8M fin KESÄKUU 2013 Sivu 21

30 Os 2 - Moottoriisi tutustuminen Kojelutn sennettvn mllin toiminnot f b e - Vp-sennon lukituspinike b - Pelkän ksun pinike c - Nrullinen hätäktkisin d - Kukosäätimen khvn jäykkyydensäätöruuvi e - Säätimen khv f - Trimmi/kippipinike c d mc Vp-sennon lukitusnppi Estää vihteen j ksun kytkemisen vhingoss. Vp-sennon lukituspinike on pinettv sisään, jott ohjuskhv sdn pois vp-sennost. Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin kukosäätimen khvn olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen vustmiseen. Nrullinen hätäktkisin Kytkee sytytyksen pois, jos kuljettj (hätäktkisimeen yhdistettynä ollessn) siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Ktso lisätietoj kohdst Nrullinen hätäktkisin. Säätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä) Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmi/kippipinike Ktso lisätietoj kohdst Hydrulinen jokulmn säätö. Konsoliin sennettvn mllin ominisuudet d c b b - Pelkän ksun pinike b - Säätimen khv c - Trimmikytkin d - Triler-kytkin c d mc Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin, kun kukosäätimen khv on vp-sennoss. Kukosäätimen khvt Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Työnnä kukosäätimen khv eteenpäin nopell, lujll liikkeellä vp-sennost eteenpäin-vihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä) Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmikytkin Ktso Hydrulinen jokulmn säätö -osst trkt hydrulisen jokulmn käyttömenettelyt. Sivu M fin KESÄKUU 2013

31 Os 2 - Moottoriisi tutustuminen Triler-kytkin Käytetään vetolitteen nostmiseen perävunukuljetust, vesillelsku, rntutumist ti mtlikkojo vrten. Ktso Hydrulinen jokulmn säätö -osst trkt triler-kytkimen käyttöohjeet. Hydrulinen jokulmn säätö Hydrulinen jokulmn säätö nt käyttäjän säätää perävetolitteen kulm jon ikn, jott veneelle sdn ihnteellinen kulm eri kuormitus- j vesiolosuhteiss. Ylöskippustoiminto sllii myös käyttäjän nost perävetolitett perävunukuljetust, rntutumist, vesille lsku sekä hidsnopeuksist (moottorin käydessä lle /min) mtlikkojo vrten.! VAARA Liillinen trimmus voi suurill nopeuksill iheutt vkvn vmmn ti kuolemn. Ole vrovinen sisäperämoottori trimmtesssi. Älä trimm kippirenkn tukilppuj kuemms veneen olless mtkll ti moottorin kierrosnopeuden olless yli /min. Prhn suorituskyvyn smiseksi trimm perävetolite siten, että veneen pohj on 3 5 steen kulmss veteen. 3-5 mc79528 Perävetolitteen trimmus ylös/ulos voi: Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Aiheutt sen, että vene kiihtyy j lk plnt hitmmin. Liiksi trimmttun iheutt veneen hyppimistä ti kuplimist potkurin ympärillä. Aiheutt moottorin ylikuumenemisen, jos se on trimmttun ylös/ulos niin pitkälle, että jokin jäähdytysveden ottoukoist joutuu vesirjn yläpuolelle. mc78529 Perävetolitteen trimmus ls/sisään voi: Autt venettä kiihtymään j siirtymään plnukseen nopemmin. Prnt yleensä jo-ominisuuksi llokoss. Useimmiten vähentää veneen nopeutt. Jos kulm on liillinen, eräiden veneiden keul tulee lske sen verrn, että se lk kyntää vettä veneen plntess. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. mc79530 Yhden moottorin jokulm/ylöskippus Yhden moottorin sovelluksiss on pinike, jot voidn pin perävetolitteen trimmmiseksi ylös ti ls. 90-8M fin KESÄKUU 2013 Sivu 23

32 Os 2 - Moottoriisi tutustuminen Perävetolite nostetn perävunukuljetust, rntutumist, vesille lsku sekä hidst (lle /min) mtlikkojo vrten pinmll trimmikytkintä perävetolitteen nostmiseksi täyteen ylös/ulos-sentoon. Joisskin säätimissä on myös triler-pinike, jok kllist perävetolitteen vin perävunukuljetukseen sopivn sentoon. Kksoismoottorin jokulm/ylöskippus HUOMAUTUS Jos käytät ulkoisi yhdystnkoj, vetolitteiden nostminen j lskeminen erikseen voi vurioitt vetolite- j ohjusjärjestelmiä. Jos käytät ulkoist yhdystnko, nost j lske kikki vetolitteet yhtenä yksikkönä. Kksoismoottorisovelluksiss voi oll yksi kiinteä pinike molempien perävetolitteiden käyttämiseksi smnikisesti ti niissä voi oll erilliset pinikkeet kumpkin perävetolitett vrten. Joisskin säätimissä on myös kippipinike, jok kllist perävetolitteet vin perävunukuljetukseen sopivn sentoon. Sähköjärjestelmän ylivirtsuojus 3.0 MPI ECT Sähköinen ylikuormitus iheutt joko sulkkeen plmisen ti virrn ktkemisen. Ylikuormituksen iheuttj täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. HUOMAUTUS: Kun joudut käyttämään moottori hätätilnteess muttet pysty löytämään suuren virrnkulutuksen syytä, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Plut utomttisulke. Jos utomttisulke pysyy uki, sähköistä ylikuormitust ei ole poistettu j sähköjärjestelmän trkistmist on jtkettv. Ot mhdollisimmn pin yhteys Mercury MerCruiserin vltuutettuun jälleenmyyjään. Automttisulke suoj moottorin johtosrj j kojetulun virtjohdint. Noll utomttisulke pinmll punist nppi. Moottorin johtosrj j kojetulun utomttisulke Neljä sulkett suojvt päävirt, polttoinepumppu, sytytystä j lisävrustepiirejä. Kksi 10 mpeerin sulkett suojvt O 2 -ntureit. Sulkkeet sijitsevt moottorin päällä moottorin tunnistuskilven ll b Sulkkeiden sijinnit - O 2 -ntureiden sulkkeet b - Päävirt, polttoinepumppu, sytytys j lisävrustesulkkeet Sivu M fin KESÄKUU 2013

33 Os 2 - Moottoriisi tutustuminen 90 A:n sulke, jok sijitsee käynnistinsolenoidin suuress nvss, suoj moottorin johtosrj sähköisen ylikuormituksen tphtuess. Moottorin johtosrjn sulke mc A:n lisävrustesulke sijitsee moottorin tkpuolell. Tämä sulke suoj lisävrustepiirejä. Lisävrustesulke Virt-vimen "I"-nvn johtimess stt oll sähköjärjestelmää suojv 20 A:n sulke. Trkist, onko sulke plnut ti utomttisulke luennut, jos mitään ei tphdu, kun käännät virt-vimen käynnistyssentoon (START) mc Virtlukon sulke tyypillinen 90-8M fin KESÄKUU 2013 Sivu 25

34 Os 2 - Moottoriisi tutustuminen Ajokulmn hydrulist säätöä suojtn ylikuormitukselt 110 mpeerin sulkkeell j hydrulipumpuss olevll 20 mpeerin lttsulkkeell. Trimmipumpuss stt myös oll piirisulkesuojlite hydrulisen jokulmn säädön positiivisess johdoss lähellä kkukytkintä ti kkukytkentää. Hydrulisen jokulmn sulkkeet - 20 A:n lttsulke b A:n sulke b 9208 Erityinen virtjohtosrj syöttää jtkuv virt PCM-moduuliin keskeytymättömän toiminnn vrmistmiseksi. Johtosrj suoj moottorin kuss olev 5 A:n sulke. - 5 A:n sulke b - Akun plusnp (johtosrjn johto j sulke) c - Akun miinusnp b c Kolmipinikkeinen hydrulisen jokulmn säädön ohjuspneeli on suojttu 20 A:n piirisulkkeell mc Hydrulisen jokulmn säätöpneelin sulke Sivu M fin KESÄKUU 2013

35 Os 2 - Moottoriisi tutustuminen MerCthode-järjestelmässä on 5 A:n sulke, jok liitetään vlvontyksikön positiiviseen (+) npn. Jos sulke pl, järjestelmä ei toimi, mikä joht korroosiosuojuksen menetykseen. - MerCthode b - Puninen/sinipuninen johto c - 5 A:n sulke c b Sähköjärjestelmän ylivirtsuojus 3.0 TKS Sähköinen ylikuormitus iheutt joko sulkkeen plmisen ti virrn ktkemisen. Ylikuormituksen iheuttj täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. HUOMAUTUS: Kun moottori pitää käyttää hätätilnteess eikä suuren virrnkulutuksen syytä pystytä löytämään j korjmn, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Plut utomttisulke. Jos utomttisulke pysyy uki, sähköistä ylikuormitust ei ole poistettu. Sähköjärjestelmän trkstust on jtkettv. Ot mhdollisimmn pin yhteys Mercury MerCruiserin vltuutettuun jälleenmyyjään. Automttisulke suoj moottorin johtosrj j kojetulun virtjohdint. Noll utomttisulke pinmll punist nppi. Moottorin johtosrj j kojetulun utomttisulke 90 A:n sulke, jok sijitsee käynnistinsolenoidin suuress nvss, suoj moottorin johtosrj sähköisen ylikuormituksen tphtuess Moottorin johtosrjn sulke mc M fin KESÄKUU 2013 Sivu 27

36 Os 2 - Moottoriisi tutustuminen 15 A:n lisävrustesulke sijitsee moottorin tkpuolell. Tämä sulke suoj lisävrustepiirejä. 20 A:n sulke sijitsee moottorin päällä j suoj TKS-piiriä. Lisävrustesulke Virt-vimen I-nvn johtimess stt oll sähköjärjestelmän suojmiseksi 20 A:n sulke. Trkist, onko sulke plnut ti utomttisulke luennut, jos mitään ei tphdu, kun virt-vin käännetään käynnistyssentoon (START) mc Virtlukon sulke tyypillinen Ajokulmn hydrulist säätöä suojtn ylikuormitukselt 110 mpeerin sulkkeell j hydrulipumpuss olevll 20 mpeerin lttsulkkeell. Trimmipumpuss stt myös oll piirisulkesuojlite hydrulisen jokulmn säädön positiivisess johdoss lähellä kkukytkintä ti kkukytkentää. Hydrulisen jokulmn sulkkeet - 20 A:n lttsulke b A:n sulke b 9208 Sivu M fin KESÄKUU 2013

37 Kolmipinikkeinen hydrulisen jokulmn säädön ohjuspneeli on suojttu vielä 20 A:n piirisulkkeell. Os 2 - Moottoriisi tutustuminen mc Hydrulisen jokulmn säätöpneelin sulke MerCthode-järjestelmässä on 5 A:n sulke, jok liitetään vlvontyksikön positiiviseen (+) npn. Jos sulke pl, järjestelmä ei toimi, mikä joht korroosiosuojuksen menetykseen. - MerCthode b - Puninen/sinipuninen johto c - 5 A:n sulke c b Äänihälytin-, vroitusmerkki- j moottorin vroitusjärjestelmä 3.0 MPI ECT Äänihälytin TÄRKEÄÄ: Äänihälytin ilmoitt käyttäjälle, että on ilmennyt ongelm. Se ei suoj moottori vuriolt. Mercury MerCruiser -moottorin vrusteen voi oll äänihälytin. Useimmt vit ktivoivt vroitustorvipiirin. Vroitustorven ktivoitumistp riippuu ongelmn vkvuudest. Vroitustorven tiloj on kksi: Huomio Vkv Huomio Huomiotilss äänihälyttimen merkkiääni kuuluu kuuden sekunnin jkson jn. ON 1 1 OFF ON 1 1 OFF ON 1 1 OFF ON 1 1 OFF ON 1 1 OFF ON 1 OFF - Torvi (päällä ti pois) b - Aik (sekuntein) Seurvss on esimerkkejä huomiotilst: Vetolitteen lhinen öljytso (vin sisäperämoottorit) Anturivik b Vkv TÄRKEÄÄ: Käyttäjiä neuvotn ottmn yhteyttä vltuutettuun Mercury MerCruiser -jälleenmyyjään, jos ilmenee vkv vik M fin KESÄKUU 2013 Sivu 29

38 Os 2 - Moottoriisi tutustuminen Jos hvitn vkv til, äänihälyttimen äänimerkki kuuluu kuuden sekunnin jn, smmuu kuudeksi sekunniksi j kuuluu jälleen kuuden sekunnin jn. Sen jälkeen äänihälytin kuuluu kksi kert puolen sekunnin välijll jok minuutti. ON ON ON ON ON ON ½ ½ 60 ½ ½ OFF b OFF OFF Torvi (päällä ti pois) b - Aik (sekuntein) Seurvss on esimerkkejä vkvst tilst: Vihteistonesteen lämpötil on liin kuum (vin sisämoottorimllit) Moottoriöljyn pine on liin lhinen Moottori on liin kuum Meriveden pine on liin lhinen Vihteistopine on lhinen (vin sisämoottorimllit) Äänihälyttimen testus 1. Käännä virt-vin päälle moottori pyörittämättä. 2. Kuuntele ktivoituuko merkkiääni. Merkkiääni ktivoituu, jos järjestelmä toimii oikein. Huoltomoottorin vlo j OBD-M MIL -srj Veneissä, joiss on päästöjenhllinttekniikk (ECT) käyttävät ktlysttorimoottorit, on oltv SmrtCrft-yhteensopiv mittri, jok pystyy näyttämään huoltomoottorikuvkkeen ti kojetuluun sennetun huoltomoottorivlon. Toimintvin merkkivlon (MIL) srj, jok sisältää kojetuluun sennetun huoltomoottorivlon j moottorin johtosrjn liitettävän erityisen johtosrjn, voidn hnkki erikseen. Huoltomoottorikuvke ti MIL on osoitus moottorin päästöjenhllintjärjestelmän toimintvist, j se pysyy vlistun niin kun kuin OBD-M-vik on ktiivinen. OBD-M-toimintvin merkkivlon (MIL) testus 1. Käännä virt-vin päälle moottori pyörittämättä. SC mittri j huoltomoottorivlo 2. Huoltomoottorikuvke j toimintvin merkkivlo plvt neljä sekunti, jos osoitusjärjestelmä toimii oikein. Gurdinin strtegi Engine Gurdin vähentää moottorivurion mhdollisuutt rjoittmll moottorin teho, kun propulsionohjusmoduuli (PCM) hvitsee mhdollisen ongelmn. Seurvss on esimerkkejä siitä, mitä Engine Gurdin -järjestelmä vlvoo: Öljynpinett Moottorin ylikierroksi Pkosrjn lämpötil TÄRKEÄÄ: Gurdin voi vähentää teho missä thns 100 %:st tyhjäkäyntiin ongelmn vkvuudest riippuen. Jos vene pkotetn tyhjäkäynnille, sen nopeus ei ehkä regoi ksun toimintn. PCM tllent virheen vinmääritystä vrten. Esimerkiksi jos veden imuukko tukkeutuu osittin, Gurdin vähentää käytettävissä olev moottorin tehotso, mikä utt estämään pienentyneen vesivirtuksen iheuttmn moottorivurion. Jos roskt menevät läpi j täysi vesivirtus plutuu, Gurdin plutt moottorin tehon normliksi. Välttääksesi ongelmn toistumisen ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään Sivu M fin KESÄKUU 2013

39 Os 2 - Moottoriisi tutustuminen Toinen esimerkki: Trnsmission Gurdin on MerCruiser DTS -toiminto, jok suoj vihteisto kytkinvurioilt. Trnsmission Gurdin vlvoo vihteistoyksikön pinett eteenpäin- j peruutusvihteill. Jos vihteistonesteen pine lskee lle määritetyn tson, Trnsmission Gurdin lskee moottorin momentti j nopeutt kytkimen luiston estämiseksi. Välttääksesi mhdollisen ongelmn toistumisen ot yhteys vltuutettuun jälleenmyyjään. Elektroninen ohjusmoduuli tllent vin, j tämän tiedon vull meknikko pystyy etsimään ongelmn iheuttjt nopemmin. Äänihälytin 3.0 TKS Mercury MerCruiser moottorin vrusteen voi oll äänihälytin. Äänihälytin ei suoj moottori vuriolt. Se on suunniteltu vroittmn käyttäjää ilmenneestä vist. Äänihälyttimen merkkiääni soi yhtäjksoisesti, jos tphtuu jokin seurvist: Moottoriöljyn pine on liin lhinen Moottori on liin kuum Perävetolitteen öljytso on liin lhinen HUOMAUTUS Jtkuv äänimerkki merkitsee vkv vik. Moottorin käyttäminen vkvn vin ikn voi vurioitt sen osi. Jos hälytysäänimerkki on jtkuv, älä käytä moottori, ellei se ole trpeen vrllisen tilnteen välttämiseksi. Jos merkkiääni ktivoituu, pysäytä moottori välittömästi. Tutki j korj syy, mikäli mhdollist. Jos syytä ei pystytä selvittämään, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Äänihälyttimen testus 1. Käännä virt-vin päälle (ON) moottori pyörittämättä. 2. Kuuntele ktivoituuko merkkiääni. Merkkiääni ktivoituu, jos järjestelmä toimii oikein. 90-8M fin KESÄKUU 2013 Sivu 31

40 Os 2 - Moottoriisi tutustuminen Huomutuksi: Sivu M fin KESÄKUU 2013

41 Sisällysluettelo Os 3 - Vesillä Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Hiilimonoksidiltistus Vro häkämyrkytystä Pysyttele loitoll pkoksulueist Hyvä tuuletus Huono tuuletus Vesille lsku j veneen käyttö Käyttötulukko Moottorin käynnistys j pysäytys 3.0 MPI ECT Veneen käynnistys j pysäytys Moottorin käynnistys Moottorin pysäytys Moottorin käynnistys sen smmuttu vihde kytkettynä...37 Moottorin käynnistys j pysäytys 3.0 TKS Veneen käynnistys j pysäytys Moottorin käynnistys Moottorin pysäytys Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä Pelkän ksun käyttö Veneen perävunukuljetus Käyttö pkksell Tyhjennystulpp j pilssipumppu Vedessä olevien ihmisten suojminen Veneillessä Veneen olless pikoilln Pikveneen j suuritehoisen veneen jo Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Vetolitteen iskusuojus Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä...41 Veneen pohj Kvittio Kuplint Korkeus merenpinnst j ilmsto Potkurin vlint Alkuvlmistelut 3.0 MPI ECT tunnin totutusjo Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss Alkuvlmistelut 3.0 TKS tunnin totutusjo Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss M fin KESÄKUU 2013 Sivu 33

42 Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj USA:ss järjestettävistä kursseist st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneessä olevt turvlitteet. Seurvss on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Trnsistorirdio Mel ti iro Vrpotkuri, pinelevyjä j sopiv vin Ensipupkkus j ohjeet Vedenpitävät säilytysstit Ylimääräisiä käyttölitteit, kkuj, lmppuj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien nousu veneeseen. Pysäytä moottori in, kun mtkustji tulee veneeseen, stuu pois veneestä ti oleskelee veneen tkosn (perän) lähellä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet veneen käyttöä myös muille. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneenkäsittelyn perusteet siltä vrlt, että kuljettj tulee jokyvyttömäksi ti puto yli lidn. Älä ylikuormit venettä. Useimmille veneille on ilmoitettu j vhvistettu todisteell mksimikuormn (pinon) kntokyky (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury MerCruiser -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit; kikki selliset pikt, joist äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn veneile lkoholin ti huumeiden vikutuksen lisen (se on litont). Nämä häiritsevät hrkintkykyäsi j vähentävät suuresti kykyäsi regoid nopesti. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole trkkvinen. Veneen kuljettjll on liss määrätty velvollisuus tähystää j kuunnell ympäristöä jtkuvsti. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseen siirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Sivu M fin KESÄKUU 2013

43 Älä koskn j venettäsi suorn vesihiihtäjän tkn, kosk hiihtäjä stt ktu. Os 3 - Vesillä Jos esimerkiksi veneesi nopeus on 40 km/h (25 mph) svutt 61 m (200 ft) päähän eteesi ktuneen hiihtäjän 5 sekunniss. Vro ktuneit hiihtäjiä. Jos käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään, eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille, kun vene joutuu tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Hiilimonoksidiltistus Vro häkämyrkytystä Häkä (CO) on tppv ksu, jot esiintyy kikkien polttomoottoreiden pkoksuiss, mukn lukien moottorit, jotk liikuttvt veneitä, j generttorit, jotk ntvt teho veneiden lisävrusteille. Sellisenn CO on hjuton, väritön j muton ksu, mutt jos voit hist ti mist moottorin pkoksuj, hengität itse siss häkää (CO). Häkämyrkytyksen lkuoireisiin, jotk ovt smnkltisi merisirus- ti humltumisoireiden knss, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Moottorin pkoksujen hengittäminen voi iheutt häkämyrkytyksen, jost voi oll seuruksen tjuttomuus, ivovurio ti kuolem. Vältä ltistust hä'älle. Pysyttele loitoll pkoksulueist moottorin käydessä. Pidä vene hyvin tuuletettun sekä sen seistessä pikoilln että jon ikn. Pysyttele loitoll pkoksulueist Moottorin pkoksut sisältävät hitllist häkää. Vältä lueit, joill on konsentroituj moottorin pkoksuj. Kun moottori käy, pidä uimrit loitoll veneestä, älä istu, mk ti seiso uintilustll ti sisääntulotikkill. Kun olet mtkll, älä nn mtkustjien oll välittömästi veneen tkn (lustlt roikkuminen, linelutilu/bodysurffus). Sen lisäksi, että tämä vrllinen toimint sett kyseisen henkilön lueelle, joss on erittäin korke moottorin pkoksukonsentrtio, se myös ltist hänet vrlle loukkntu veneen potkurist. Hyvä tuuletus Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. Esimerkki hyvästä ilmn virtuksest veneen läpi: Huono tuuletus Tietyissä jo- ti tuuliolosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt piklln seisovn veneen voimell lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 90-8M fin KESÄKUU 2013 Sivu 35

44 Os 3 - Vesillä 1. Esimerkkejä huonost tuuletuksest veneen seistessä piklln: b - Moottorin käyttö, kun vene on htss lituripikss b - Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: b Veneen jokulm, joss keul on liin korkell b - Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) Vesille lsku j veneen käyttö TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Käyttötulukko ENNEN KÄYNNISTYSTÄ Asenn pilssin tyhjennystulpp. Av moottorin luukku. Käännä kun kytkin päälle. Käyttö Tulukko KÄYNNISTYKSEN JÄLKEEN Trkist kikist mittreist moottorin kunto. Jos epänormli, smmut moottori. Trkist polttoineen, öljyn, veden, nesteiden j pkoksujen vuodot. Trkist vihteen j ksun hllinnn toimint. MATKALLA OLTAESSA Trkist kikist mittreist moottorin kunto. Jos epänormli, smmut moottori. Kuuntele hälytyksen äänimerkkiä. PYSÄHTYMISEN JÄLKEEN Käännä virt-vin pois päältä (OFF). Käännä kun kytkin pois- sentoon. Sulje polttoine- venttiili. Käytä pilssitiln tuulettimi. Trkist ohjuksen toimint. Sulje merivesihn, jos vrusteen. Av polttoineen sulku- venttiili. Av merivesihn, jos vrusteen. Sulje tyhjennys- järjestelmä. Aset perävetolite täyteen ls/sisään-sentoon. Trkist moottorin öljy. Suorit kikki muut trkstukset, jotk jälleenmyyjä j/ti veneveistämö on määritellyt. Kuuntele, soiko hälytysääni, kun virtkytkin on päällä (ON). Moottorin käynnistys j pysäytys 3.0 MPI ECT Veneen käynnistys j pysäytys HUOMAUTUS: Suorit inostn om moottorisi koskevt toiminnot. Moottorin käynnistys 1. Trkist kikki ost, jotk on lueteltu kohdss Käyttötulukko. 2. Aset kukosäätimen khv vplle. HUOMAUTUS Huuhtele jäähdytysjärjestelmä, jos olln suolisess vedessä. Tyhjennä pilssi. Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn.! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. Sivu M fin KESÄKUU 2013

45 Os 3 - Vesillä 3. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. Ann moottorin lämmetä (6-10 minuutti päivän luss). 4. Jos moottori ei käynnisty kolmen yrityksen jälkeen:. Pin pelkän ksun pinikett j pne kukosäätimen khv/ksuvipu 1/4-ksun sentoon. b. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. 5. Jos moottori ei käynnisty neljännen viheen jälkeen:. Siirrä kukosäätimen khv/ksuvipu täyden ksun sentoon j plut se sitten 1/4-ksuun. b. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. 6. Trkst moottori polttoineen, öljyn, veden j pkoksun vuotojen vrlt. 7. Siirrä kukosäätimen khv lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäin-vihteelle ti tksepäin vihtksesi peruutusvihteelle. Vihteen vihdon jälkeen siirrä ksu hlutulle setukselle. HUOMAUTUS Vetolitejärjestelmä vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Moottorin pysäytys 1. Siirrä kukosäätimen khv vp/tyhjäkäynti-sentoon j nn moottorin hidstu tyhjäkäyntinopeudelle. Jos moottori on käytetty suurell nopeudell pitkän ik, nn moottorin jäähtyä tyhjäkäyntinopeudell 3 5 minuutti. 2. Käännä virt-vin pois päältä (OFF). Moottorin käynnistys sen smmuttu vihde kytkettynä TÄRKEÄÄ: Vältä moottorin smmuttmist, jos sisäperämoottori on vihteell. Jos smmutit moottorin ollesssi vihteell, plut vihteenvihto vplle j jtk normli käynnistysmenettelyä. Moottorin käynnistys j pysäytys 3.0 TKS Veneen käynnistys j pysäytys HUOMAUTUS: Suorit inostn om moottorisi koskevt toiminnot. Moottorin käynnistys 1. Trkist kikki ost, jotk on lueteltu kohdss Käyttötulukko. 2. Aset kukosäätimen khv vplle. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn.! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. 3. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. Ann moottorin lämmetä (6 10 minuutti päivän ensimmäisessä käynnistyksessä). HUOMAUTUS: Jos moottori ei ole käytetty pitkään ikn, käynnistys voi vti pri yritystä. 4. Jos moottori ei käynnisty kolmen yrityksen jälkeen:. Pin pelkän ksun pinikett j pne kukosäätimen khv/ksuvipu 1/4-ksun sentoon. b. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn vivun plt ON-sentoon. 5. Jos moottori ei käynnisty neljännen viheen jälkeen:. Siirrä kukosäätimen khv/ksuvipu täyden ksun sentoon j plut se sitten 1/4-ksuun. b. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy, j nn vivun plt ON-sentoon. 6. Trkst moottori polttoineen, öljyn, veden j pkoksun vuotojen vrlt. 7. Siirrä kukosäätimen khv lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäin-vihteelle ti tksepäin vihtksesi peruutusvihteelle. Siirrä ksu hlutulle setukselle vihteen vihdon jälkeen. 90-8M fin KESÄKUU 2013 Sivu 37

46 Os 3 - Vesillä HUOMAUTUS Vihteistokotelo vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Vihteelle siirtyminen, kun moottori ei käy, voi iheutt kytkimen kohdistusvirheen j siten estää vihteen oiken vihdon. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Jos joudut siirtymään vihteelle, kun moottori ei käy, kierrä potkurin kseli sinmukiseen suuntn vihteenvihdon ikn. Moottorin pysäytys 1. Siirrä kukosäätimen khv vp/tyhjäkäynti-sentoon j nn moottorin hidstu tyhjäkäyntinopeudelle. Jos moottori on käytetty korkell nopeudell pitkän ik, nn moottorin jäähtyä tyhjäkäyntinopeudell 3 5 minuutti. 2. Käännä virt-vin pois päältä (OFF). Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä TÄRKEÄÄ: Vältä moottorin smmuttmist, jos perävetolite on vihteell. Jos moottori smmuu, noudt seurv menettelyä: 1. Työnnä j vedä toistuvsti kukosäätimen khv, kunnes khv pl vp/tyhjäkäynti-sentoon. Tämä voi vti useit yrityksiä, jos moottori kävi tyhjäkäyntinopeuden yläpuolell sen pysähtyessä. 2. Khvn plttu vp/tyhjäkäynti-sentoon jtk normlej käynnistystoimenpiteitä. Pelkän ksun käyttö 1. Ktso lisätietoj kohdn Kukosäätimet osst kukosäätimen toiminnot. 2. Siirrä hllintvipu tyhjäkäynti/vp-sentoon. 3. Pin pelkän ksun pinike ls j siirrä hllintvipu tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon. 4. Hllintvivun siirtäminen tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sennon yli voi lisätä moottorin nopeutt. TÄRKEÄÄ: Hllintvivun siirtäminen tkisin tyhjäkäynti/vp-sentoon poist pelkän ksun pinikkeen käytöstä j mhdollist moottorin siirtymisen vihteelle. 5. Pelkän ksun käyttö lopetetn siirtämällä hllintvipu tyhjäkäynti/vp-sentoon. Hllintvivun siirtäminen tyhjäkäynti/vp-sennost tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon pinmtt pelkän ksun pinikett siirtää yksikön vlitulle vihteelle. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös- ti ls-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetoyksikkö ylimpään kuljetussentoon j tue se lisävrusteen stvll perävunusrjll, joit myy vltuutettu Mercury MerCruiser jälleenmyyjä. Käyttö pkksell TÄRKEÄÄ: Jos venettä käytetään pkksell, pitää ryhtyä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vurio ei ole Mercury MerCruiserin rjoitetun tkuun linen. Tyhjennystulpp j pilssipumppu Veneesi moottoritiln kerääntyy luonnollisesti vettä. Siksi veneissä on yleensä tyhjennystulpp j/ti pilssipumppu. On erittäin tärkeää trkist nämä vrusteet säännöllisesti, jott vedenpint ei pääse koskettmn moottori. Moottorin ost vurioituvt, jos ne jäävät veden lle. Veden lle jäämisen iheuttm vhinko ei ole Mercury MerCruiser Limitedin rjoitetun tkuun kttm. Vedessä olevien ihmisten suojminen Veneillessä Vedessä olevn ihmisen on vike väistää nopesti lähestyvää venettä, vikk se liikkuisi hitstikin Hidst j ole äärimmäisen vrovinen in, kun veneilet vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) vihdevivun olless vpll, veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn. Sivu M fin KESÄKUU 2013

47 Os 3 - Vesillä Veneen olless pikoilln! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd vplle j smmut moottori ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Pikveneen j suuritehoisen veneen jo Jos jmsi vene ktsotn pikveneeksi ti suuritehoiseksi urheiluveneeksi, eikä sen toimint ole sinulle ennestään tuttu, suosittelemme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j esittelyä jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust veneestä. Ktso lisätietoj Suuritehoisen veneen jo -kirjsest ( R03), jonk st jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Mtkustjien turvllisuus ponttoni- j knsiveneissä Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. Veneet, joiss on voin etuknsi Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti -ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen. mc ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. mc M fin KESÄKUU 2013 Sivu 39

48 Os 3 - Vesillä Perältojen j vnvesien yli hyppiminen! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. mc Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Kun tätä kuitenkin hrrstetn sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Terävä suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin, hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Sen Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovsti, kun jt venettä mtlss vedessä ti sellisill lueill, joill epäillään olevn vedenlisi esteitä, joihin veden ll olevt vetolitteen ost, peräsin ti veneen pohj sttvt osu. mc TÄRKEÄÄ: Tärkein tekijä kelluvn ti vedenliseen esineeseen osumisvrn j siitä iheutuvn henkilövmmn ti iskuvurion estämiseksi on veneen nopeuden hllint. Tällisiss olosuhteiss veneen nopeus ei s ylittää km/h (15 25 mph). Kelluvn ti vedenliseen esineeseen osuminen stt joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Vene voi yhtäkkiä viht suunt. Nope suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Tämä heittää mtkustjt eteenpäin ti jop veneen lidn yli. Iskuvurio vetolitteen vedenlisille osille, peräsimelle j/ti veneelle. Muist, että yksi tärkeimmistä sioist, jonk voit tehdä näissä tilnteiss loukkntumis- ti törmäysvhinkojen vähentämiseksi, on veneen nopeuden hllint. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Jos vene on osunut vedenliseen kohteeseen, pysäytä moottori mhdollisimmn pin j trkist, ettei vetojärjestelmässä ole särkyneitä ti löystyneitä osi. Jos vene on vurioitunut ti vuriot epäillään, moottori on syytä viedä vltuutetulle Mercury MerCruiserin jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Veneestä tulee trkist rungon murtumt, peräpeilin murtumt j vesivuodot. Vurioituneiden vedenlisten vetolitteen osien, peräsimen ti veneen pohjn käyttäminen voi iheutt lisävhinko muille moottorin osille ti voi vikutt veneen hllintn. Jos jo on jtkettv, jtk sitä huomttvsti hitmmll nopeudell.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori. Sivu M fin KESÄKUU 2013

49 Vetolitteen iskusuojus Os 3 - Vesillä Hydrulinen jokulmn säätöjärjestelmä on suunniteltu suojmn perävetolitett iskuilt. Jos vedenliseen kohteeseen törmätään veneen liikkuess eteenpäin, hydrulijärjestelmä viment perävetolitteen töytäisyä ylöspäin sen ylittäessä kohteen vähentäen siten litteen vurioit. Kun perävetolite on ohittnut kohteen, hydrulijärjestelmä nt perävetolitteen plt lkuperäiseen toimint-sentoon estäen siten ohjuksen hllinnn menetyksen j moottorin ryntäämisen. Ole äärimmäisen vrovinen, kun jt mtlss vedessä ti pikss, joss tiedetään olevn vedenlisi esineitä. Iskusuojust ei ole peruutettess. Ole äärimmäisen vrovinen peruuttesssi, jott vältät törmäykset vedenlisiin esineisiin. TÄRKEÄÄ: Iskusuojusjärjestelmää ei void suunnitell vrmistmn täydellistä suojust iskuvurioilt kikiss olosuhteiss. Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Pinon siirtäminen tkse (perään): Lisää yleensä nopeutt j moottorin kierrosluku Aiheutt keuln hyppimistä llokoss Lisää vr, että perälto loiskht veneeseen, kun tulln pois plnuksest Phimmilln se voi iheutt veneen pomppimist Pinon siirtäminen eteen (keuln): Helpott plnust Prnt jo kovll merenkäynnillä Phimmilln se voi iheutt veneen ohjutumisen edestkisin (keulohjus) Veneen pohj Mksiminopeuden säilyttämiseksi veneen pohjn on oltv: Puhds eliöistä j vesiksvillisuudest Kieroutumton; lähes tsinen veden kosketuskohdss Suor j sileä edestä j tk Vesiksvillisuutt voi kerääntyä, kun vene on lituriss. Tämä ksvillisuus pitää poist ennen käyttöä. Se voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Kvittio Kvittiot tphtuu, kun vesivirt ei pysty myötäilemään nopesti liikkuvn vedenlisen kohteen, kuten lvihteiston ti potkurin pinnnmuoto. Kvittio lisää potkurin nopeutt j vähentää veneen nopeutt. Kvittio voi syövyttää phoin lvihteiston ti potkurin pint. Tvllisi kvittion syitä ovt: Potkuriin tkertuneet ruohot ti muut roskt Tipunut potkurin lp Potkuriss koholl olevt särmät ti terävät reunt Kuplint Kuplint iheutuu pintilmn ti pkoksujen joutumisest potkurin ympärille, mistä seur potkurin pyörimisnopeuden lisääntyminen j veneen nopeuden väheneminen. Ilmkuplt iskeytyvät potkurin lpn j iheuttvt lvn pinnn eroosiot. Jos tämän nnetn jtku, lp lkk lopult toimimst (rikkoutuu). Liillisen kuplinnn tvllinen syy on: Vetolite on trimmttu liin kus Potkurist puuttuv hjotinrengs Vurioitunut potkuri ti vihteistokotelo, jok päästää pkoksuj potkurin j vihteistokotelon väliin Vetolite on sennettu peräpeiliin liin korkelle Korkeus merenpinnst j ilmsto Korkeuden j ilmston muutokset vikuttvt moottorin suorituskykyyn. Suorituskyvyn huononemisen voi iheutt: Suurempi mntieteellinen korkeus Korkemmt lämpötilt Alhiset ilmkehän pineet Suuri kosteus Sdksesi moottoristsi optimisuorituskyvyn vihteleviss sääolosuhteiss on hyvin tärkeää, että moottorin knss käytetään potkuri, jok nt moottorin käydä ohjervojen mksimikierroslukulueen yläpäässä ti sen lähellä vene normlisti kuormitettun normliss veneilysäässä. 90-8M fin KESÄKUU 2013 Sivu 41

50 Os 3 - Vesillä Useimmiss tpuksiss suositeltv kierrosluku voidn svutt vihtmll lemmn nousukulmn potkuriin. Potkurin vlint TÄRKEÄÄ: Tässä ohjekirjss kuvtut moottorit on vrustettu kierrosluvun rjoittimell, jok on setettu ylemmälle kierroslukurjlle. Tämä rj, jok on hiemn yli moottorin normlin käyttölueen, utt estämään liillisen kierrosluvun iheuttmt moottorivuriot. Kun kierrosluku pl suositeltvlle käyttölueelle, moottori lk jälleen toimi normlisti. Veneen vlmistj j myyntiliike ovt vstuuss moottorin vrustmisest oikell potkurill. Ktso Mercury Mrinen Internet-sivusto Vlitse potkuri, jok nt moottorin toimi normlikuormituksell suositetun täysksusetuksen käyttölueen yläpäässä ti sen lähellä. Jos täysksukäyttö on suositetun lueen lpuolell, potkuri on vihdettv, jott estetään suorituskyvyn menetys j mhdollinen moottorivhinko. Toislt moottorin käyttö suositetun kierrosluvun yläpuolell iheutt normli suuremp kulumist j vhinko. Potkurin lkuvlinnn jälkeen seurvt tvlliset ongelmt voivt vti potkurin vihto pienempinousuiseen. Lämpimämpi sää j suurempi kosteus iheuttvt kierrosluvun lsku. Korkemmll sijitsevill lueill jminen iheutt kierrosluvun lsku. Ajo pohjstn likisell veneellä iheutt kierrosluvun häviötä. Mikäli moottori kuormitetn enemmän (lisämtkustji, vedetään vesihiihtäjiä), moottorin kierrosluku lenee. Prempi kiihtyvyys, jot trvitn esimerkiksi vesihiihdoss, svutetn seurvksi pienemmällä potkurin nousull. Jos et vedä vesihiihtäjiä, älä käytä täysksu, kun käytät pienempinousuist potkuri. Alkuvlmistelut 3.0 MPI ECT 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäiset 20 käyttötunti ovt moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Tämän totutusjojkson ikn täytyy noudtt seurvi sääntöjä: Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu 1500:n 1/min kierrosluvun yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn viisi minuutti kerrlln). Vältä kiihdytystä täysksull tyhjäkäynnistä. Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Trkist moottoriöljyn tso usein. Lisää öljyä trpeen mukn. Korke öljyn kulutus totutusjokuden ikn on normli. Totutusjojkson jälkeen Seurvi suosituksi knntt hrkit Mercury MerCruiser -moottorisi käyttöiän pidentämiseksi: Vrmist, että potkuri nt moottorin käydä täysksun kierroslukulueen yläpäässä (lisätietoj kohdiss Tekniset tiedot j Huolto) kun ksu on täysin uki j veneessä on normli kuorm. Suositelln käyttöä enintään 3/4 ksull. Vältä pitkäikist käyttöä täysksull. Vihd moottoriöljy j öljynsuodtin. Lisätietoj on Huolto. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun Mercury MerCruiser myyjäliikkeeseen keskustellksesi j järjestääksesi määräikishuolto koskevt sit Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. Alkuvlmistelut 3.0 TKS 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäiset 20 käyttötunti ovt moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Tämän totutusjojkson ikn täytyy noudtt seurvi sääntöjä: Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu 1500:n 1/min kierrosluvun yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn viisi minuutti kerrlln). Vältä kiihdytystä täysksull tyhjäkäynnistä. Sivu M fin KESÄKUU 2013

51 Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Os 3 - Vesillä Trkist moottoriöljyn tso usein. Lisää öljyä trpeen mukn. Korke öljyn kulutus totutusjokuden ikn on normli. Totutusjojkson jälkeen Suosituksi Mercury MerCruiser -moottorisi käyttöiän pidentämiseksi: Vrmist, että potkuri nt moottorin toimi ohjervojen mukisen täysksun kierroslukulueen yläpäässä ti sen lähellä. Ktso Tekniset tiedot j Huolto. Käytä moottori enintään 3/4 ksull. Vältä pitkäikist käyttöä täysksull. Vihd moottoriöljy j öljynsuodtin. Ktso Huolto. HUOMAUTUS: Jos veneessä on mittri, jok näyttää säännölliset öljynvihdot, älä noll mittri tämän öljynvihdon jälkeen. Vihd vihteiston öljy j suodtin. Ktso Huolto (ZF-vihteistolliset mllit). 1. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun Mercury MerCruiser myyjäliikkeeseen keskustellksesi j järjestääksesi määräikishuolto koskevt sit Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. 1. Neste j suodtin täytyy viht ensimmäisten 25 tunnin jälkeen j sitten jok 100. tunti. 90-8M fin KESÄKUU 2013 Sivu 43

52 Os 3 - Vesillä Huomutuksi: Sivu M fin KESÄKUU 2013

53 Sisällysluettelo Os 4 - Tekniset tiedot Os 4 - Tekniset tiedot Tekniset tiedot 3.0 MPI ECT Moottorin tekniset tiedot 3.0 MPI ECT Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Alkoholi sisältävä polttoine Moottoriöljy Nesteiden ohjervot Sisäperämoottorit Moottori Tekniset tiedot 3.0 TKS Moottorin tekniset tiedot 3.0 TKS Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Alkoholi sisältävät polttoineet Moottoriöljy Nesteiden ohjervot Sisäperämoottorit Moottori M fin KESÄKUU 2013 Sivu 45

54 Os 4 - Tekniset tiedot Tekniset tiedot 3.0 MPI ECT Moottorin tekniset tiedot 3.0 MPI ECT HUOMAUTUS: Nimelliset suorituskykyrvot on mitttu j oikistu SAE J1228/ISO 8665:n mukisesti kmpikselilt. Kikki mittukset on tehty moottorin olless normliss käyttölämpötilss. Kierroslukulue on mitttu trkll huoltoon trkoitetull kierroslukumittrill moottorin olless normliss toimintlämpötilss. Öljynpine pitää trkist moottorin olless normliss toimintlämpötilss. HUOMAUTUS: Öljynpinemäärittelyt on trkoitettu vin viitteeksi, ne sttvt vihdell. Potkurikselin teho Iskutilvuus Lturin virrnkulutus RPM Öljyn vähimmäispine Termosttti Ajoitus tyhjäkäynnillä Kuum Kylmä 101 kw (135 hv) 3,0 l (181 cid) 72 A 65 A WOT Kierrosluvun rjoitin 4950 Tyhjäkäynnillä vihde vpll 700 Kierrosnopeudell 2000 Tyhjäkäynnillä Merivedellä jäähdytetyt mllit Mllit, joiss on suljettu jäähdytysjärjestelmä 207 kp (30 psi) 28 kp (4 psi) 71 C (160 F) Ei säädettävä Sytytysjärjestys Akun vähimmäisrvot Sytytystulpn tyyppi Sytytystulpn kärkiväli Päästöjenhllintjärjestelmä Polttoinevtimukset HUOMAUTUS 375 CCA, 475 MCA, 90 Ah AC MR43LTS Chmpion RS12YC NGK BPR6EFS 0,9 mm (0.045 in.) Elektroninen hllint (EC), lämmitettävä hppinturi (HO2S), ktlysttori Polttoineen loppuminen voi vurioitt ktlysttorin komponenttej. Älä päästä polttoinesäiliöitä tyhjenemään käytön ikn. TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. Polttoineldut Mercury MerCruiser -moottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä bensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2. Premium-bensiini 92 (R +M)/2 oktni on myös hyväksyttävää. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON. Korkeoktnisempi polttoine (98 RON) on myös hyväksyttävää. Jos lyijytöntä bensiiniä ei ole stvn, käytä tunnetunmerkkistä lyijyä sisältävää polttoinett. Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury MerCruiser -moottoriss. Näissä polttoineiss käytettävät kksi hpetint ovt lkoholi (etnoli) ti eetteri (MTBE ti ETBE). Mikäli omll seudullsi stvn polttoineen hpettimen käytetään etnoli, ktso koht Alkoholi sisältävä polttoine. Alkoholi sisältävä polttoine Jos lueellsi myytävä bensiini sisältää joko metnoli (metyylilkoholi) ti etnoli (etyylilkoholi), sinun on syytä tunte sen mhdolliset hittvikutukset. Nämä hittvikutukset ovt vkvmpi metnoli käytettäessä j phenevt polttoineess olevn lkoholiprosentin ksvess. Polttoineess olev lkoholi voi imeä kosteutt ilmst j sd veden j lkoholin eromn polttoinesäiliössä olevst polttoineest. Sivu M fin KESÄKUU 2013

55 Os 4 - Tekniset tiedot TÄRKEÄÄ: Mercury MerCruiser -moottorisi polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi sisältävää bensiiniä. Emme tiedä, minkä prosenttimäärän veneesi polttoinejärjestelmä kestää. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että lkoholi sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi käynnistys- j toimintvikeuksi! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää lkoholi, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury MerCruiser -moottoriss käytetään lkoholi sisältävää bensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Alkoholisekoitteiset polttoineet käytetään utoiss yleensä ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. Moottoriöljy Optimin suorituskyvyn j moottorin prhn suojuksen smiseksi käytä seurv öljyä: Käyttö Kikki MerCruiser-moottorit Suositeltv öljy Mercury MerCruiser Full-Synthetic Engine Oil, 20W-40, NMMA FC-W -luokk TÄRKEÄÄ: Ktlysttorimoottorien voiteluvtimukset erovt muiden moottorien vtimuksist. Joisskin venevoiteluineiss on suuri määriä fosfori, jok voi vurioitt MerCruiser-moottorien ktlysttorijärjestelmää. Vikk nämä runssti fosfori sisältävät voiteluineet sttvt mhdollist moottorien hyväksyttävän suorituskyvyn, ik myöten niille ltistuminen vurioitt ktlysttori. Runssti fosfori sisältävien voiteluineiden vurioittmt ktlysttorit eivät ehkä kuulu MerCruiserin rjoitetun tkuun piiriin. Jos Mercury MerCruiser Full-Synthetic 20W-40 -moottoriöljyä ei ole stviss, käytä seurvi voiteluineit, jotk on lueteltu suositusjärjestyksessä. Jos huollt ktlysttorimoottori, käytä näitä öljyjä vin lyhyitä ikoj. 1. Mercury/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 2. Mercury/Quicksilver 25W-40, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 3. Muut tunnetut NMMA FC-W luokkn kuuluvt 4-thtiöljyt 4. Hyvältuinen, yksisteinen, pesevä uton öljy ll olevn käyttötulukon mukisesti. HUOMAUTUS: Emme suosittele pesemättömien öljyjen, monisteöljyjen (muiden kuin määriteltyjen), FC-Wluokittmttomien synteettisten öljyjen, heikkoltuisten öljyjen ti kiinteitä lisäineit sisältävien öljyjen käyttöä. Mercury Full-Synthetic MerCruiser Engine Oil, 20W-40, NMMA FC-W rted ORDER OF PREFERENCE MerCruiser/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W rted 4-cycle MerCruiser oil Mercury/Quicksilver 25W-40, NMMA FC-W rted 4-cycle MerCruiser oil Other recognized brnds of NMMA FC-W rted oils SAE40W SAE30W SAE 20W 0 C (32 F) AIR TEMPERATURE 10 C (50 F) M fin KESÄKUU 2013 Sivu 47

56 Os 4 - Tekniset tiedot Nesteiden ohjervot Sisäperämoottorit HUOMAUTUS: Öljytilvuus sisältää vetolitteen öljysäiliön. Mlli Tilvuus Nestetyyppi Alph One 1892 ml (64 oz) Suuritehoinen vihteistovoiteluine Moottori TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj. 3.0 MPI Tilvuus Nestetyyppi Moottoriöljy (suodttimen knss) 3,8 l (4 US qt) Mercury Full-Synthetic MerCruiser 20W-40, NMMA FC-W -luokn öljy. Merivesijäähdytysjärjestelmä 9 l (8,5 US qt) Propyleeniglykoli j puhdistettu vesi. Suljettu jäähdytysjärjestelmä 9 l (8,5 US qt) "Mercury Extended Life" -jäähdytysneste/pkksneste ti pitkäikäinen etyleeniglykoli 5/100 pkksneste sekoitettun puhdistettuun veteen suhteess 50/50. Tekniset tiedot 3.0 TKS Moottorin tekniset tiedot 3.0 TKS HUOMAUTUS: Nimelliset suorituskykyrvot on mitttu j oikistu SAE J1228/ISO 8665:n mukisesti kmpikselilt. Kikki mittukset on tehty moottorin olless normliss käyttölämpötilss. Kierroslukulue on mitttu trkll huoltoon trkoitetull kierroslukumittrill moottorin olless normliss toimintlämpötilss. Öljynpine pitää trkist moottorin olless normliss toimintlämpötilss. HUOMAUTUS: Öljynpinemäärittelyt on trkoitettu vin viitteeksi, ne sttvt vihdell. Potkurikselin teho Iskutilvuus Lturin virrnkulutus RPM Öljyn vähimmäispine Termosttti Ajoitus tyhjäkäynnillä Kuum Kylmä 101 kw (135 hv) 3,0 l (181 cid) 72 A 65 A WOT Kierrosluvun rjoitin 4950 Tyhjäkäynnillä vihde vpll 700 Kierrosnopeudell 2000 Tyhjäkäynnillä Merivedellä jäähdytetyt mllit Mllit, joiss on suljettu jäähdytysjärjestelmä 207 kp (30 psi) 28 kp (4 psi) 71 C (160 F) 2 ATDC Sytytysjärjestys Akun vähimmäisrvot Sytytystulpn tyyppi Sytytystulpn kärkiväli Päästöjenhllintjärjestelmä Polttoinevtimukset 375 CCA, 475 MCA, 90 Ah AC MR43LTS Chmpion RS12YC NGK BPR6EFS 0,9 mm (0.045 in.) Moottorin muutos (EM) TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt siitä iheutuvi vurioit. Polttoineldut Mercury MerCruiser -moottorit toimivt tyydyttävästi, kun käytetään tunnetun merkkistä lyijytöntä bensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2. Premium-bensiini 92 (R +M)/2 oktni on myös hyväksyttävää. Älä käytä lyijyä sisältävää bensiiniä. Yhdysvltojen j Kndn ulkopuolell pumpuss näkyvä polttoineen oktniluku on vähintään 91 RON. Korkeoktnisempi polttoine (98 RON) on myös hyväksyttävää. Jos lyijytöntä bensiiniä ei ole stvn, käytä tunnetunmerkkistä lyijyä sisältävää polttoinett. Sivu M fin KESÄKUU 2013

57 Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Os 4 - Tekniset tiedot Tämäntyyppistä bensiiniä vditn tietyillä USA:n lueill. Näissä polttoineiss käytettävät kksi hpetint ovt lkoholi (etnoli) ti eetteri (MTBE ti ETBE). Mikäli omll seudullsi stvn polttoineen hpettimen käytetään etnoli, ktso koht Alkoholi sisältävät polttoineet. Näiden reformuloitujen bensiinien käyttö Mercury MerCruiser -moottorisssi on hyväksyttävää. Alkoholi sisältävät polttoineet Jos lueellsi myytävä bensiini sisältää joko metnoli (metyylilkoholi) ti etnoli (etyylilkoholi), sinun on oltv tietoinen sen mhdollisist hittvikutuksist. Nämä hittvikutukset ovt vkvmpi metnolin iheuttmin. Polttoineen lkoholiprosentin lisääminen voi myös phent näitä hittvikutuksi. Eräät näistä hittvikutuksist iheutuvt siitä, että polttoineess olevn lkoholiin imeytyy ilmst kosteutt, mistä seur vesi lkoholiseoksen erottuminen polttoinesäiliössä olevst polttoineest. Mercury MerCruiser -moottorisi polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi sisältävää bensiiniä. Me emme tiedä, minkä prosenttimäärän veneesi polttoinejärjestelmä kestää. Pyydä veneen vlmistjlt täsmälliset suositukset veneen polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j yhteet). Ole tietoinen siitä, että lkoholi sisältävä bensiini voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi vikeuksi moottorin käynnistyksessä j käytössä! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. Polttoineess käytettävän lkoholin mhdollisten hittvikutusten vuoksi suosittelemme lkoholittomn polttoineen käyttöä, mikäli mhdollist. Jos stviss on vin lkoholi sisältävää polttoinett ti jos et tiedä, onko polttoineess lkoholi, trkkile vuotoj j tvnomisest poikkevi sioit tvllist usemmin. TÄRKEÄÄ: Kun Mercury MerCruiser -moottoriss käytetään lkoholi sisältävää bensiiniä, älä säilytä sitä polttoinesäiliössä pitkiä ikoj. Alkoholisekoitteiset polttoineet käytetään utoiss yleensä ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy ongelmi. Veneet sen sijn seisovt usein käyttämättöminä niin pitkään, että nesteet ehtivät erottu. Säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. Moottoriöljy Moottorin optimisuorituskyvyn smiseksi j mksimisuojuksen ntmiseksi suositmme seurvn öljyn käyttämistä: Käyttö Kikki MerCruiser-moottorit Suositeltv öljy Mercury MerCruiser Full-Synthetic Engine Oil, 20W-40, NMMA FC-W -luokk Jos Mercury MerCruiser Full-Synthetic, 20W-40 -öljyä ei ole stviss, voit käyttää seurvi voiteluineit, jotk on lueteltu suositusjärjestyksessä. 1. Mercury/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 2. Mercury/Quicksilver 25W-40, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 3. Muut tunnetut NMMA FC-W luokkn kuuluvt 4-thtiöljyt 4. Hyvältuinen, yksisteinen, pesevä uton öljy ll olevn käyttötulukon mukisesti. 90-8M fin KESÄKUU 2013 Sivu 49

58 Os 4 - Tekniset tiedot HUOMAUTUS: Emme suosittele pesemättömien öljyjen, monisteöljyjen (muiden kuin määriteltyjen), FC-Wluokittmttomien synteettisten öljyjen, heikkoltuisten öljyjen ti kiinteitä lisäineit sisältävien öljyjen käyttöä. Mercury Full-Synthetic MerCruiser Engine Oil, 20W-40, NMMA FC-W rted ORDER OF PREFERENCE MerCruiser/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W rted 4-cycle MerCruiser oil Mercury/Quicksilver 25W-40, NMMA FC-W rted 4-cycle MerCruiser oil Other recognized brnds of NMMA FC-W rted oils SAE40W SAE30W SAE 20W 0 C (32 F) AIR TEMPERATURE 10 C (50 F) Nesteiden ohjervot Sisäperämoottorit HUOMAUTUS: Öljytilvuus sisältää vetolitteen öljysäiliön. Mlli Tilvuus Nestetyyppi Alph One 1892 ml (64 oz) Suuritehoinen vihteistovoiteluine Moottori TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj. 3.0 TKS Tilvuus Nestetyyppi Moottoriöljy (suodttimen knss) 3,8 l (4 US qt) Mercury Full-Synthetic MerCruiser 20W-40, NMMA FC-W -luokn öljy. Merivesijäähdytysjärjestelmä 9 l (8,5 US qt) Propyleeniglykoli j puhdistettu vesi Suljettu jäähdytysjärjestelmä 9 l (8,5 US qt) "Mercury Extended Life" -jäähdytysneste/pkksneste ti pitkäikäinen etyleeniglykoli 5/100 pkksneste sekoitettun puhdistettuun veteen suhteess 50/50. Sivu M fin KESÄKUU 2013

59 Sisällysluettelo Os 5 - Huolto Os 5 - Huolto Yleistietoj Omistjn/käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Ksutinseoksen tiivisteellinen ruuvi Huoltoiktulut 3.0 MPI ECT Rutiinihuolto Määräikishuolto Huoltoiktulut 3.0 TKS Rutiinihuolto Määräikishuolto Huoltoloki Moottoriöljy 3.0 MPI ECT Trkistus j täyttö Öljyn j suodttimen vihto Moottoriöljyn tyhjennyspumpun käyttö Öljynsuodttimen vihto Tärkeitä tietoj Moottoriöljy 3.0 TKS Tärkeitä tietoj Trkistus j täyttö Vihto Helpon moottoriöljyn tyhjennysjärjestelmän käyttö, jos vrusteen Moottoriöljyn tyhjennyspumpun käyttö Öljynsuodttimen vihto Ohjustehostimen neste 3.0 MPI ECT Trkstus Täyttö...60 Vihto Ohjustehostimen neste 3.0 TKS Trkstus Täyttö Vihto Moottorin jäähdytysneste 3.0 MPI ECT Trkstus Täyttö...62 Vihto Moottorin jäähdytysneste 3.0 TKS Trkstus Täyttö Vihto Alph sisäperämoottorin vihteistoöljy Trkstus Täyttö Vihto Ajokulmn säädön hydrulineste Trkstus Täyttö Vihto Säännölliset huoltotoimenpiteet erityisesti mllille 3.0 MPI ECT Liekinsmmuttimen puhdistus Imuilmn äänenvimentimen puhdistus Veden erottvn polttoineensuodttimen vihto Polttoinepumpun trkkiluputken trkstus Vetohihnt Trkstus Hihnojen vihto etukiinnitysmlleiss Ohjustehostimen pumpun vetohihn Lturin hihn Hihnojen vihto sivukiinnitysmlleiss Ohjustehostimen pumpun vetohihn Lturin hihn Säännölliset huoltotoimenpiteet erityisesti mllille 3.0 TKS Liekinsmmuttimen puhdistus Positiivinen kmpikmmion tuuletusventtiili (PCV) Vihto Veden erottvn polttoineensuodttimen vihto Polttoinepumpun trkkiluputken trkstus Vetohihnt Trkstus Vihto Etukiinnitysmllit Ohjustehostimen pumpun vetohihn, jos vrusteen Lturin hihn Vihto Sivukiinnitysmllit Ohjustehostimen pumpun vetohihn, jos vrusteen Lturin hihn Voitelu Ohjusjärjestelmä Mnulinen ohjusjärjestelmä Ksukpeli 3.0 MPI ECT Ksukpeli 3.0 TKS Vihdekpeli tyypillinen Sisäperämoottorien ristinivelen kselin rihlt j O renkt (sisäperämoottoriyksikkö irrotettun) Vetolevy Vetokselin jtkeell vrustetut mllit Potkurit Potkurin korjus Alph potkurin irrotus Alph potkurin sennus Moottorin huuhtelu Huuhtelulitteet Perävetolitteen vedenotot Akku Korroosiosuoj Moottorin mlus M fin KESÄKUU 2013 Sivu 51

60 Os 5 - Huolto Yleistietoj Omistjn/käyttäjän velvollisuudet Käyttäjän velvollisuuten on suoritt kikki turvllisuustrkstukset, vrmist, että noudtetn kikki voitelu- j huoltoohjeit turvllist käyttöä silmällä pitäen j viedä yksikkö vltuutetulle Mercury MerCruiser -jälleenmyyjälle määräikistrkstust vrten. Normli kunnosspitohuolto j vrost ovt omistjn/käyttäjän vstuull, eikä niitä siten ktsot vlmistus- ti mterilivioiksi tkuuehtojen puitteiss. Yksilöllinen jotp j käyttö vikuttvt kunnosspitohuollon trpeeseen. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset limmilln. Kysy vltuutetult Mercury MerCruiser -jälleenmyyjältä huolto helpottvist trvikkeist. Jälleenmyyjän velvollisuudet Yleisesti jälleenmyyjän velvollisuuksiin sikst kohtn kuuluvt luovutust edeltävä trkstus j vlmistelu, kuten: Vrmist, että vene on sinmukisesti vrustettu. Vrmist ennen luovutust, että Mercury MerCruiser moottori j muut litteet ovt sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Ant sikklle opstust veneessä olevist litteist. Selittää j esitellä moottorin j veneen käyttö. Ant sikklle kopio luovutust edeltävästä trkstuslistst. Myynnin hoitneen jälleenmyyjän pitää täyttää tkuurekisteröintikortti kokonisuudessn j lähettää se tehtlle välittömästi uuden tuotteen myynnin yhteydessä. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso huoltotulukost täydellinen luettelo kikist suoritettvist määräikishuolloist. Korjusliike ti omistjn vlitsem korjj s huolt, viht ti korjt päästöjenhllintlitteit j -järjestelmiä. Tietyt muut huollot s suoritt vin Mercury MerCruiserin vltuutettu jälleenmyyjä. Ennen kuin yritetään huolto- ti korjusmenettelyjä, joit ei ole käsitelty tässä ohjekirjss, suosittelemme Mercury MerCruiser -huolto-ohjekirjn hnkkimist j siihen perehtymistä. HUOMAUTUS: Huoltokohteet on merkitty eri värein tunnistuksen helpottmiseksi. Huoltokohteiden värit Keltinen Must Ruske Sininen Moottoriöljy Vetolitteen voitelu Ohjustehostimen neste Vlut ti huuhtele Tee-se-itse-huoltoehdotuksi Nykypäivän veneilylitteet, kuten Mercury MerCruiser -moottori, ovt erittäin teknisiä koneit. Elektroninen sytytys j erikoiset polttoineen syöttöjärjestelmät svt ikn premmn polttoinetlouden, mutt ovt smll monimutkisempi kouluttmttomlle meknikolle. Jos olet tee-se-itse-ihmisiä, tässä on sinulle ehdotuksi. Älä yritä mitään korjuksi, ellet ole perillä vroituksist, vroist j vdittvist toimenpiteistä. Turvllisuutesi on meille tärkeää. Mikäli yrität huolt tuotett itse, knntt tilt kyseisen mllin huolto-ohjekirj. Huolto-ohjekirjss nnetn oiket ohjeet, joit noudtt. Se on kirjoitettu koulutetulle meknikolle, joten se stt sisältää toimenpiteitä, joit et ymmärrä. Älä yritä suoritt korjuksi, jollet ymmärrä toimenpiteitä. Eräiden korjusten suorittmisess trvitn erikoistyökluj j -litteit. Älä yritä tehdä tällisi korjuksi, ellei sinull ole näitä erikoistyökluj j/ti -litteit. Voit vurioitt tuotett j joutu mksmn enemmän kuin jälleenmyyjä olisi veloittnut. Sivu M fin KESÄKUU 2013

61 Os 5 - Huolto Jos purt moottorin ti vetolitteen osittin etkä pysty korjmn sitä, jälleenmyyjän meknikon on koottv ost j testttv lite ongelmn määrittelemiseksi. Tämä tulee klliimmksi kuin koneen vieminen suorn jälleenmyyjälle ongelmn ilmetessä. Ongelm voi korjutu hyvin yksinkertisell säädöllä. Älä soit jälleenmyyjälle, huoltokonttoriin ti tehtseen j yritä sd heitä määrittelemään ongelm ti pyydä heiltä korjusmenettelyä. Heidän on vike määritellä ongelm puhelimess. Vltuutettu myyjäliikkeesi on käytettävissä moottorin huoltmiseksi. Siellä on pätevät tehtn kouluttmt meknikot. Suositmme, että pyydät jälleenmyyjää tekemään määräjoin moottorillesi huoltotrkstuksi. Pyydä häntä settmn moottori syksyllä tlviteloille j huoltmn se ennen veneilykutt. Näin ongelmien mhdollisuus vähenee veneilykudell, kun hlut nutti ongelmttomst veneilystä. Trkstus Trkst moottori usein j säännöllisesti, mikä utt ylläpitämään sen huippusuorituskyvyn, j korj mhdolliset ongelmt ennen niiden tphtumist. Koko moottori on trkstettv huolellisesti, mukn lukien kikki moottorin ost, joihin pääsee käsiksi. Trkist, onko löysiä, vioittuneit ti puuttuvi osi, letkuj j kiristimiä; kiristä ti vihd trvittess. Trkst, etteivät pistoke- j sähköjohdot ole vioittuneet. Irrot j trkst potkuri. Jos se on phsti kolhiintunut, tipunut ti murtunut, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Korj moottorin ulkopinnn kolhut j syöpymisvuriot. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Ksutinseoksen tiivisteellinen ruuvi TÄRKEÄÄ: Tämän moottorin seossetusten muuttminen voi vikutt pkoksupäästöjen määrään j mitätöidä päästöhyväksynnän. Älä säädä ti poist seoksen setuksi ti poist seoksen ruuvien tiivisteitä. Ot yhteys Mercuryn vltuutettuun jälleenmyyjään ti päästöjentestusvirstoon. Huoltoiktulut 3.0 MPI ECT Rutiinihuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Uusiin Brvo-sisäperämoottorisennuksiin stetn joutu lisäämään jop 470 ml (16 fl oz) vihteistoöljyä totutusjojkson ikn (20 tunti käyttöik). Vihteistoöljytson trkkileminen j ylläpitäminen totutusjojkson ikn on tärkeää. Kun vetolite sennetn, vetokselin kotelon päälle stt jäädä ilm. Tämä til täytetään vihteistoöljysäiliöstä sisäperämoottorin totutusjon ikn. Kun ilm poistetn sisäperämoottorist säiliöpullon kutt, pullon voiteluöljytso lskee. Huoltoväli Jokisen päivän luksi Jokisen päivän päätteeksi Viikottin Jok toinen kuukusi ti 50 käyttötunnin välein Suoritettv huolto Trkist moottorin öljytso. (Tätä väliä voidn pidentää tuotteest sdun kokemuksen mukn.) Trkist sisäperämoottorin vihteistoöljyn tso. Trkist trimmipumpun öljytso. Trkist ohjustehostimen pumpun ti mllisi ohjusjärjestelmästä riippuen ohjushydruliikn nesteen tso. Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen. Trkist veden imuukot roskien j vesiksvillisuuden vrlt. Trkist merivesisuodtin j puhdist se, jos vrusteen. Trkist jäähdytysnesteen tso. Trkst perävetolitteen nodit j vihd ne, jos ne ovt syöpyneet vähintään 50 %. Irrot potkuri, voitele potkurikseli j kiristä mutteri. (Jos jetn vin mkess vedessä, huoltoväli voidn pidentää neljään kuukuteen.) Jos jetn suolisess, murto- ti sstuneess vedessä, käsittele moottori Corrosion Gurd -suoj-ineell. Trkist kun liitännät j nesteen tso. Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit. (Jos jetn suolisess vedessä, lyhennä tämä väli 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin.) Määräikishuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Huoltoväli Ensimmäisen 20 tunnin jälkeen (totutusjokusi) 50 tunnin ti 2 kuukuden välein (mikä thns tulee ensin) Vihd moottoriöljy j suodtin. Suoritettv huolto Kikki Brvo-mllit: Voitele moottorin yhdistin (voitele moottorin yhdistin 50 tunnin välein, jos jetn pitkiä ikoj tyhjäkäynnillä). 90-8M fin KESÄKUU 2013 Sivu 53

62 Os 5 - Huolto Huoltoväli 100 tunnin välein ti vuosittin (mikä thns tulee ensin) 150 tunnin välein ti vuosittin (mikä thns tulee ensin) 300 tunnin ti 3 vuoden välein Korjusml moottorin mlipint. Vihd moottoriöljy j suodtin. Vihd sisäperämoottorin vihteistoöljy. Suoritettv huolto Jos sytytystulppien, sytytystulppien johtojen j virrnjkjn korkin j roottorin kunto oli tyydyttävä lkutrkstuksess (koht 300 tunnin ti 3 vuoden välein), trkst näiden osien kunto. Vihd trvittess. Trkist suljetuill jäähdytysjärjestelmillä vrustetuiss mlleiss, että jäähdytysnesteen tso j pkksnesteen vhvuus ntvt riittävän suojn pkkselt. Korj trpeen mukn. Ktso Tekniset tiedot -os. Kiristä kippirenkn liitos ohjuskseliin määrittelyjen mukisesti. Vihd veden erottv polttoineensuodtin. Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist, ettei mdoituspiirissä ole löysiä ti vioittuneit liitäntöjä. Test MerCthode-yksikön teho, jos vrusteen. Puhdist liekinsmmutin, imuilmn äänenvimennin j kmpikmmion tuuletusletkut. Trkst PCV-venttiili, jos vrusteen. Trkst hihnojen kunto j kireys. Vetokselin jtkeell vrustetut mllit: Voitele vetokselin ristinivelet j tkpylkän tulo- j lähtölkerit. Kikki Brvo-mllit: Voitele moottorin vetolevy. Trkist moottorin kiinnityksen kireys j kiristä trvittess. Trkist sähköjärjestelmä löysien, vioittuneiden ti syöpyneiden kiinnikkeiden vrlt. Trkst sytytystulppien, sytytystulppien johtojen j virrnjkjn knnen j roottorin, jos vrusteen, kunto. Vihd trvittess. Jos näiden osien kunto on tyydyttävä trkstuksess, toist trkstus 100 tunnin välein ti kerrn vuodess, kumpi tulee ensin. Trkist jäähdytysjärjestelmän j pkojärjestelmän letkunkiristimien kireys. Trkst, ettei kummsskn järjestelmässä ole vurioit ti vuotoj. Pur j trkst merivesipumppu j vihd kuluneet rkenneost. Puhdist suljetuill jäähdytysjärjestelmillä vrustetuiss mlleiss suljetun jäähdytysjärjestelmän merivesiossto. Puhdist, trkst j test pinekorkki. Trkst pkoksujärjestelmän ost. Jos vrusteen on vedensulkuläpät (läppäventtiilit), trkist, etteivät ne ole hukss ti kuluneet. Trkist moottorin suuntus. Trkst ristinivelet, rihlt j plkeet, j trkist kiristimet. Voitele ristinivelen rihlt j leikkuskohdt, jos niissä on rsvnipp. Trkst, onko krdnilkeroinniss rosoisuutt. Vihd trvittess. Ot yhteys sertifioituun Mercury MerCruiser -jälleenmyyjään. Alph-mllit j Brvo-mllit: Voitele moottorin vetolevy. 5 vuoden välein Vihd jäähdytys-/pkksneste. Vihd jok toinen vuosi, jos ei käytetä pitkäikäistä jäähdytys-/pkksnestettä. Huoltoiktulut 3.0 TKS Rutiinihuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Uusiin Brvo-sisäperämoottorisennuksiin stetn joutu lisäämään jop 470 ml (16 fl oz) vihteistoöljyä totutusjojkson ikn (20 tunti käyttöik). Vihteistoöljytson trkkileminen j ylläpitäminen totutusjojkson ikn on tärkeää. Kun vetolite sennetn, vetokselin kotelon päälle stt jäädä ilm. Tämä til täytetään vihteistoöljysäiliöstä sisäperämoottorin totutusjon ikn. Kun ilm poistetn sisäperämoottorist säiliöpullon kutt, pullon voiteluöljytso lskee. Huoltoväli Jokisen päivän luksi Jokisen päivän päätteeksi Viikottin Suoritettv huolto Trkist moottorin öljytso. (Tätä väliä voidn pidentää tuotteest sdun kokemuksen mukn.) Trkist sisäperämoottorin vihteistoöljyn tso. Trkist trimmipumpun öljytso. Trkist ohjustehostimen pumpun ti mllisi ohjusjärjestelmästä riippuen ohjushydruliikn nesteen tso. Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen. Trkist veden imuukot roskien j vesiksvillisuuden vrlt. Trkist merivesisuodtin j puhdist se, jos vrusteen. Trkist jäähdytysnesteen tso. Trkst perävetolitteen nodit j vihd ne, jos ne ovt syöpyneet vähintään 50 %. Sivu M fin KESÄKUU 2013

63 Os 5 - Huolto Huoltoväli Jok toinen kuukusi ti 50 käyttötunnin välein Suoritettv huolto Irrot potkuri, voitele potkurikseli j kiristä mutteri. (Jos jetn vin mkess vedessä, huoltoväli voidn pidentää neljään kuukuteen.) Jos jetn suolisess, murto- ti sstuneess vedessä, käsittele moottori Corrosion Gurd -suoj-ineell. Trkist kun liitännät j nesteen tso. Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit. (Jos jetn suolisess vedessä, lyhennä tämä väli 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin.) Määräikishuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Huoltoväli Ensimmäisen 20 tunnin jälkeen (totutusjokusi) 50 käyttötunnin ti 2 kuukuden välein (mikä thns tulee ensin) 100 käyttötunnin välein ti vuosittin (mikä thns tulee ensin) 150 käyttötunnin välein ti vuosittin (mikä thns tulee ensin) 300 käyttötunnin ti 3 vuoden välein Huoltoloki Vihd moottoriöljy j suodtin. Suoritettv huolto Kikki Brvo-mllit pitsi 496 : Voitele moottorin yhdistin (voitele moottorin yhdistin 50 tunnin välein, jos jetn pitkiä ikoj tyhjäkäynnillä). Korjusml moottorin mlipint. Vihd moottoriöljy j suodtin. Vihd sisäperämoottorin vihteistoöljy. Trkist suljetuill jäähdytysjärjestelmillä vrustetuiss mlleiss, että jäähdytysnesteen tso j pkksnesteen vhvuus ntvt riittävän suojn pkkselt. Korj trpeen mukn. Ktso Tekniset tiedot -koht. Kiristä kippirenkn liitos ohjuskseliin määrittelyjen mukisesti. Vihd veden erottv polttoineensuodtin. Trkst polttoinepumpun trkkiluputki. Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist, ettei mdoituspiirissä ole löysiä ti vioittuneit liitäntöjä. Test MerCthode-yksikön teho, jos vrusteen. Puhdist liekinsmmutin, imuilmn äänenvimennin j kmpikmmion tuuletusletkut. Trkst PCV-venttiili, jos vrusteen. Trkst hihnojen kunto j kireys. Vetokselin jtkeell vrustetut mllit: voitele vetokselin ristinivelet j tkpylkän tulo- j lähtölkerit. Kikki Brvo-mllit pitsi 496 : Voitele moottorin vetolevy. Trkist moottorin kiinnityksen kireys j kiristä trvittess. Trkist sähköjärjestelmä löysien, vioittuneiden ti syöpyneiden kiinnikkeiden vrlt. Trkst sytytystulppien, sytytystulppien johtojen j virrnjkjn knnen j roottorin, jos vrusteen, kunto. Vihd trvittess. Trkist jäähdytysjärjestelmän j pkojärjestelmän letkunkiristimien kireys. Trkst, ettei kummsskn järjestelmässä ole vurioit ti vuotoj. Pur j trkst merivesipumppu j vihd kuluneet rkenneost. Puhdist suljetuill jäähdytysjärjestelmillä vrustetuiss mlleiss suljetun jäähdytysjärjestelmän merivesiossto. Puhdist, trkst j test pinekorkki. Trkst pkoksujärjestelmän ost. Jos vrusteen on vedensulkuläpät (läppäventtiilit), trkist, etteivät ne ole hukss ti kuluneet. Trkist moottorin linjus. Trkst ristinivelet, rihlt j plkeet, j trkist kiristimet. Voitele ristinivelen rihlt j leikkuskohdt, jos niissä on rsvnipp. Trkst, onko krdnilkeroinniss rosoisuutt. Vihd trvittess. Ot yhteys sertifioituun Mercury MerCruiser -jälleenmyyjään. Vin Vzer-mllit, Alph-mllit j 496 MAG Brvo mllit: Voitele moottorin vetolevy. 5 vuoden välein Vihd jäähdytysneste. Vihd jok toinen vuosi, jos ei käytetä pitkäikäistä jäähdytysnestettä. Kirj moottorin kikki huollot tähän. Muist tllett kikki työmääräykset j kuitit. Päivämäärä Suoritettu huolto Moottorituntej 90-8M fin KESÄKUU 2013 Sivu 55

64 Os 5 - Huolto Päivämäärä Suoritettu huolto Moottorituntej Moottoriöljy 3.0 MPI ECT Trkistus j täyttö HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. TÄRKEÄÄ: Käytä in mitttikku määrittääksesi täsmällisesti, kuink pljon öljyä ti nestettä trvitn. 1. Pysäytä moottori j nn öljyn vlu öljypohjn noin 5 minuutti veneen olless liikkumttomn vedessä. 2. Poist mitttikku, pyyhi se puhtksi j senn se hyvin mitttikun putkeen. Odot 60 sekunti, jott sisään jäänyt ilm pääsee poistumn. HUOMAUTUS: Asenn mitttikku niin, että öljytson trkistusmerkit osoittvt moottorin perää kohti. 3. Poist mitttikku j trkist öljyn tso. 4. Jos tso on ADD-merkin lpuolell, irrot öljyntäyttökorkki j lisää määriteltyä öljyä, kunnes tso on mitttikun OKlueell. Trkist öljytso uudelleen järjestelmää täyttäessäsi Sivu M fin KESÄKUU 2013

65 Os 5 - Huolto TÄRKEÄÄ: Älä pne moottoriin liik öljyä Öljyn täyttökorkki. Moottorin mlli Tilvuus Nestetyyppi 3.0 MPI 3,8 l (4 US qt) Mercury Full-Synthetic MerCruiser Oil 20W Pne täyttökorkki tkisin. Öljyn j suodttimen vihto Ktso Huoltoiktulust vihtovälit. Moottoriöljy on vihdettv ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettu moottoriöljyä (ktso os Tekniset tiedot). Moottoriöljyn tyhjennyspumpun käyttö 1. Löysää öljynsuodtin järjestelmän tuulettmiseksi. 2. Poist mitttikku. 3. Asenn öljypumppu mitttikun putkeen. b c mc Öljypumppu b - Mitttikun putki c - Öljyntyhjennysletku 4. Pne kmpikmmion öljypumpun letkun pää sopivn stin j pumpp khvst, kunnes kmpikmmio on tyhjä. 5. Poist pumppu. 6. Asenn mitttikku. 7. Vihd öljynsuodtin. Lisätietoj on kohdss Öljynsuodttimen vihto. Öljynsuodttimen vihto TÄRKEÄÄ: Käytä in mitttikku määritelläksesi täsmälleen pljonko öljyä trvitn. 1. Irrot j hävitä öljynsuodtin. 2. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. 3. Asenn öljynsuodtin noudtten suodttimen vlmistjn ohjeit. Älä kiristä liik. 4. Kun vene lepää vedessä, irrot öljyntäyttökorkki j lisää määriteltyä öljyä, kunnes tso on mitttikun OK-lueell. Trkist öljytso uudelleen järjestelmää täyttäessäsi. TÄRKEÄÄ: Älä pne moottoriin liik öljyä. HUOMAUTUS: Kun lisätään 0,95 l (1 qt) moottoriöljyä, pint nousee ADD-merkistä OK-lueen yläreunn. Moottorin mlli Tilvuus Nestetyyppi 3.0 MPI 3,8 l (4 US qt) Mercury Full-Synthetic MerCruiser 20W-40 -öljy 5. Käynnistä moottori, käytä sitä kolme minuutti j trkist, ettei vuotoj esiinny. 6. Pysäytä moottori j nn öljyn vlu öljypohjn noin 5 minuutti veneen olless liikkumttomn vedessä. 90-8M fin KESÄKUU 2013 Sivu 57

66 Os 5 - Huolto 7. Trkist öljytso j lisää öljyä trvittess. Tärkeitä tietoj HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Moottoriöljy 3.0 TKS Tärkeitä tietoj HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkistus j täyttö 1. Smmut moottori. Ann öljyn vlu öljypohjn noin viisi minuutti. Veneen pitää oll liikkumtt vedessä. TÄRKEÄÄ: Käytä in mitttikku määrittääksesi täsmällisesti, kuink pljon öljyä ti nestettä trvitn. 2. Poist mitttikku, pyyhi se puhtksi j senn se hyvin mitttikun putkeen. Odot 60 sekunti, jott sisään jäänyt ilm pääsee poistumn. HUOMAUTUS: Asenn mitttikku niin, että öljytson trkistusmerkit osoittvt moottorin perää (vuhtipyörää) kohti. - Mitttikun putki Poist mitttikku j trkist öljyn tso. 4. Jos tso on ADD-merkin lpuolell, irrot öljyntäyttökorkki j lisää määriteltyä öljyä, kunnes tso on mitttikun OKlueell. Trkist öljytso järjestelmää täyttäessäsi. 5. TÄRKEÄÄ: Älä pne moottoriin liik öljyä. - Öljyn täyttökorkki 7519 Moottorin mlli Tilvuus Nestetyyppi 3.0 TKS 3,8 l (4 US qt) Mercury Full-Synthetic MerCruiser Oil 20W Asenn mitttikku putkeens. 7. Asenn öljyntäyttöukon korkki. Sivu M fin KESÄKUU 2013

67 Vihto Ktso kohdst Huoltoiktulut lisätietoj moottoriöljyn j -suodttimen vihtoväleistä. Moottoriöljy j -suodtin on vihdettv, ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettu moottoriöljyä (ktso Tekniset tiedot). Helpon moottoriöljyn tyhjennysjärjestelmän käyttö, jos vrusteen HUOMAUTUS: Veneen täytyy oll poiss vedestä, jott tämä toimenpide voidn suoritt. 1. Irrot pilssin tyhjennystulpp. 2. Vedä vetolnk tyhjennysukon läpi. Os 5 - Huolto b c f d e Pilssin tyhjennystulpp b - Vetolnk c - Pinne d - Öljyntyhjennysletkun tulpp e - Öljyntyhjennysletku f - Pilssin tyhjennyslipp 3. Aset öljyntyhjennysletku sopivn stin. 4. Irrot tyhjennystulpp öljyntyhjennysletkust. 5. Löysää öljynsuodtin järjestelmän tuulettmiseksi. 6. Kun öljy on vlutettu tyhjiin, senn tyhjennystulpp öljyntyhjennysletkuun. Kiristä tyhjennystulpp tiuksti. 7. Työnnä letku pilssin tyhjennysukon läpi j senn tulpp. 8. Vihd öljynsuodtin j moottoriöljy. Lisätietoj on kohdss Öljynsuodttimen vihto. Moottoriöljyn tyhjennyspumpun käyttö HUOMAUTUS: Tätä menettelyä voidn käyttää veneen olless vedessä ti poiss vedestä. 1. Löysää öljynsuodtin järjestelmän tuulettmiseksi. 2. Poist mitttikku. 3. Asenn öljypumppu mitttikun putkeen. b c mc Tyypillinen öljypumppu b - Mitttikun putki c - Öljyntyhjennysletku 4. Pne kmpikmmion öljypumpun letkun pää sopivn stin j pumpp khvst, kunnes kmpikmmio on tyhjä. 5. Poist pumppu. 6. Asenn mitttikku. 7. Vihd öljynsuodtin j moottoriöljy. Lisätietoj on kohdss Öljynsuodttimen vihto. Öljynsuodttimen vihto 1. Irrot j hävitä öljynsuodtin. 2. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. 90-8M fin KESÄKUU 2013 Sivu 59

68 Os 5 - Huolto 3. Asenn öljynsuodtin noudtten suodttimen vlmistjn ohjeit. Älä kiristä liik. 4. Irrot öljyn täyttöukon korkki. 5. Vrmist, että vene pysyy piklln, jos se on vedessä. TÄRKEÄÄ: Käytä in mitttikku määritelläksesi täsmälleen, pljonko öljyä trvitn. Älä pne moottoriin liik öljyä. 6. Lisää ohjeiss nimettyä moottoriöljyä, kunnes tso tulee mitttikun FULL- ti OK-lueen ylämerkin tsolle mutt ei sen yläpuolelle. HUOMAUTUS: Kun lisätään 0,95 litr (1 qt) moottoriöljyä, pint nousee ADD-merkistä OK-lueen yläreunn. Moottorin mlli Tilvuus Nestetyyppi 3.0 TKS 3,8 l (4 US qt) Mercury Full-Synthetic MerCruiser Oil 20W Käynnistä moottori, käytä sitä kolme minuutti j trkist, ettei vuotoj esiinny. 8. Pysäytä moottori j nn öljyn vlu öljypohjn noin 5 minuutti veneen olless liikkumttomn vedessä. 9. Trkist öljytso j lisää öljyä trvittess. Ohjustehostimen neste 3.0 MPI ECT Trkstus 1. Pysäytä moottori j keskitä perävetolite. 2. Poist täyttökorkki ohjustehostimen pumpun säiliöstä j trkist nestemäärä. Öljymäärän on oltv lmerkin kohdll moottorin olless kylmä j ylämerkin kohdll moottorin olless lämmin. - Ohjustehostimen pumppusäiliön korkki b - Full-merkki lämpimänä c - Full-merkki kylmänä b c 3. Lisää ohjeiden mukist nestettä trvittess. Lisätietoj on kohdss Täyttö. TÄRKEÄÄ: Jos pumpuss ei näy nestettä, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Täyttö 1. Irrot täyttöukon korkki j mitttikku j trkist tso. 2. Lisää määriteltyä nestettä, jott nestepint nousee oikelle tsolle Putkilon viitenro Kuvus Käyttökoht Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste Dexron III utomttivihteistoneste 3. Asenn täyttöukon korkki j mitttikku. Vihto Ohjustehostinjärjestelmän pumppu Q1 Ohjustehostusjärjestelmä Obtin Loclly Ohjustehostimen nestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Ohjustehostimen neste 3.0 TKS Trkstus 1. Pysäytä moottori j keskitä perävetolite. 2. Irrot täyttöukon korkki /mitttikku j trkist tso.. Moottorin olless normliss käyntilämpötilss nestepinnn pitäisi oll lämpimällä lueell. Sivu M fin KESÄKUU 2013

69 Os 5 - Huolto b. Moottorin olless kylmänä nestepinnn pitäisi oll kylmällä lueell. b - Ohjustehostimen pumpun täyttökorkki/mitttikku b - Kylmä lue c - Lämmin lue c Täytä FULL-viivn skk määritetyllä nesteellä. TÄRKEÄÄ: Jos pumpuss ei näy nestettä, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Täyttö 1. Irrot täyttöukon korkki /mitttikku j trkist tso. 2. Lisää Quicksilverin hydrulisen jokulmn säätö- j ohjusnestettä ti Dexron III -utomttivihteistoöljyä (ATF) kunnes neste tulee oikelle tsolle. Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste 3. Asenn täyttöukon korkki /mitttikku tkisin. Vihto Ohjustehostusjärjestelmä Q1 Ohjustehostimen nestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Moottorin jäähdytysneste 3.0 MPI ECT Trkstus! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 1. Irrot korkki termosttin kotelost j trkist nesteen tso M fin KESÄKUU 2013 Sivu 61

70 Os 5 - Huolto 2. Termosttin kotelon jäähdytysnesteen tson tulee oll täyttökuln pohjn kohdll. Jos jäähdytysnesteen pint on lhll, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. 3. Trkist pkksnesteen vhvuus riittävän pkkssuojn vrmistmiseksi j korj se trvittess. Ktso Tekniset tiedot -os. 4. Asenn korkki termosttin koteloon. TÄRKEÄÄ: Kiristä pinekorkki in, kunnes se settuu täyttökuln päälle. 5. Trkist, että jäähdytysnesteen tso pisuntsäiliöstä on ADD- j FULL-merkkien välissä moottorin olless normliss toimintlämpötilss Lisää ohjeiden mukist nestettä trpeen mukn. Täyttö Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste HUOMAUTUS Suljettu jäähdytysjärjestelmä K1 Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. HUOMAUTUS Moottorin suljettuun jäähdytysjärjestelmään jäänyt ilm voi iheutt moottorin ylikuumenemisen j joht moottorivurioon. Ilmn pääsy suljettuun jäähdytysjärjestelmään sitä täytettäessä minimoidn settmll vene niin, että moottorin etupää on tkpäätä korkemmll. HUOMAUTUS: Lisää jäähdytysnestettä vst, kun moottori on normliss käyttölämpötilss. 1. Irrot täyttöukon korkki jäähdytysnesteen pisuntsäiliöstä. Trkst tiiviste j vihd se trvittess. TÄRKEÄÄ: Jäähdytysneste virt nopesti tässä suljetuss jäähdytysjärjestelmässä. Suuremmt tyhjäkäyntinopeudet voivt sulke ilm järjestelmään j vikeutt sen poistmist. Aj venettä tyhjäkäynnillä, kun täytät järjestelmää ti poistt ilm. 2. Täytä FULL-viivn sti määritetyllä jäähdytysnesteellä. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste Suljettu jäähdytysjärjestelmä K1 3. Trkist pkksnesteen vhvuus riittävän pkkssuojn vrmistmiseksi j korj se trvittess. Oikeist huoltoväleistä on lisätietoj Tekniset tiedot -kohdss. 4. Asenn täyttöukon korkki jäähdytysnesteen pisuntsäiliöön. Vihto Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Sivu M fin KESÄKUU 2013

71 Os 5 - Huolto Moottorin jäähdytysneste 3.0 TKS Trkstus! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 1. Irrot korkki termosttin kotelost j trkist nesteen tso. - Termosttin kotelon korkki Termosttin kotelon jäähdytysnesteen tson tulee oll täyttökuln pohjn kohdll. Jos jäähdytysnesteen pint on lhll, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. 3. Asenn korkki termosttin koteloon. TÄRKEÄÄ: Kun sett pinekorkki tkisin, muist kiristää sitä, kunnes se settuu täyttökuln päälle. 4. Moottorin olless normliss toimintlämpötilss trkist jäähdytysnesteen tso pisuntsäiliöstä. 5. Jäähdytysnesteen pinnn tulee oll ADD- j FULL-merkkien välillä Lisää ohjeiden mukist nestettä trpeen mukn. Täyttö Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste Suljettu jäähdytysjärjestelmä K1 HUOMAUTUS Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. HUOMAUTUS Moottorin suljettuun jäähdytysjärjestelmään jäänyt ilm voi iheutt moottorin ylikuumenemisen j joht moottorivurioon. Ilmn pääsy suljettuun jäähdytysjärjestelmään sitä täytettäessä minimoidn settmll vene niin, että moottorin etupää on tkpäätä korkemmll. 90-8M fin KESÄKUU 2013 Sivu 63

72 Os 5 - Huolto HUOMAUTUS: Lisää jäähdytysnestettä vst, kun moottori on normliss käyttölämpötilss. 1. Irrot täyttöukon korkki jäähdytteen pisuntsäiliöstä. 2. Täytä FULL-viivn sti määritetyllä jäähdytysnesteellä. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste 3. Asenn täyttöukon korkki jäähdytteen pisuntsäiliöön. Vihto Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Alph-sisäperämoottorin vihteistoöljy HUOMAUTUS Suljettu jäähdytysjärjestelmä K1 Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Trkstus TÄRKEÄÄ: Vihteistoöljytso vihtelee käytön ikn. Trkist ennen käynnistämistä moottorin olless kylmä. 1. Trkist vihteistoöljytso säiliöpullost. b Vihteistoöljyn säiliöpullon sijinti - Tyypillinen 3.0 TKS b - Tyypillinen 3.0 MPI ECT 2. Pidä öljyn määrä suositetull käyttölueell. Jos vihteistoöljyn tso on ADD-merkin lpuolell ti sen lähellä, ktso koht Täyttö. c b - Vihteistoöljytso ADD-merkissä b - Vihteistoöljytso OPERATING RANGE -merkissä Trkst vihteistoöljyn til. Jos vihteistoöljysäiliön pohjll näkyy vettä ti sitä ilmestyy öljyn tyhjennystulppn, ti jos vihteistoöljy näyttää väärän väriseltä, nämä tilt voivt oll merkkejä sisäperämoottorin vesivuodost. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Täyttö TÄRKEÄÄ: Jos trvitn yli 59 ml (2 fl. oz). vihteistovoiteluinett öljysäiliön täyttämiseen, jokin tiiviste voi vuot. Perävetolite voi vurioitu voitelun puutteest. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. 1. Irrot vihteistoöljysäiliön knsi. Sivu M fin KESÄKUU 2013

73 Os 5 - Huolto 2. Täytä säiliö määritetyllä nesteellä siten, että vihteistoöljyn tso on käyttölueell. Älä täytä liik. b - "ADD"-merkki b - "OPERATING RANGE" -viiv Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine 3. Vrmist, että korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. HUOMAUTUS: Koko perävetolitteen täyttämisohjeet nnetn kohdss Vihto. Vihto 1. Irrot vihteistoöljysäiliö kiinnikkeestä. 2. Poist vihteistoöljysäiliön korkki j tyhjennä säiliön sisältö sopivn stin. 3. Asenn säiliö kiinnikkeeseen. Vihteistoöljysäiliö Q01 4. Trimm perävetolite kokonn ulos, irrot öljyn täyttö- j tyhjennysruuvi sekä tiivisteluslevy j vlut öljy pois. - Öljyn täyttö- j tyhjennysruuvi b - Tiivisteluslevy b Irrot öljytiln ilmruuvi j tiivisteluslevy. Ann öljyn tyhjentyä kokonn. - Öljytiln ilmruuvi b - Tiivisteluslevy b 7161 TÄRKEÄÄ: Jos öljyn täyttö/tyhjennysukost tulee vettä ti jos öljy näyttää mitomiselt, perävetoyksikkö vuot, j se tulee trkistutt välittömästi vltuutetull Mercury MerCruiser -jälleenmyyjällä. 6. Lske perävetolitett siten, että potkurin kseli on vksuorss. Täytä perävetolite öljyn täyttö- j tyhjennysukon kutt määritetyllä vihteistoöljyllä, kunnes ilm sisältämätöntä voiteluinett virt öljytiln ilm-ukost. 90-8M fin KESÄKUU 2013 Sivu 65

74 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Perävetoliteyksikkö Q01 TÄRKEÄÄ: Käytä perävetolitteess inostn suuritehoist Mercury/Quicksilver High Performnce Ger Lube - voiteluinett. 7. Asenn öljytiln ilmruuvi j tiivisteluslevy. 8. Jtk vihteiston voiteluineen pumppust vetolitteeseen öljyn täyttö- j tyhjennysukon kutt, kunnes voiteluinett ilmestyy vihteiston öljysäiliöön. 9. Täytä vihteistoöljysäiliö niin, että vihteistoöljytso on käyttölueell. Älä täytä liik. 10. Vrmist, että korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. b - "ADD"-merkki b - "OPERATING RANGE" -viiv HUOMAUTUS: Öljytilvuus sisältää vihteiston öljysäiliön. Mlli Tilvuus Nestetyyppi Alph One 1892 ml (64 oz) Suuritehoinen vihteistovoiteluine 11. Irrot pumppu öljyn täyttö- j tyhjennysukost. Asenn nopesti tiivisteluslevy j öljyn täyttö- j tyhjennysruuvi. Kiristä tiukkn. 12. Trkist öljytso ensimmäisen käytön jälkeen. TÄRKEÄÄ: Vihteistoöljytso vihtelee käytön ikn. Trkist moottorin olless kylmä. Ajokulmn säädön hydrulineste Trkstus 1. Aset perävetolite ivn ls/sisään. 2. Irrot täyttöukon korkki säiliöstä. - Täyttökorkki b - Säiliön täyttökul c - MIN- j MAX-viivt b c Trkist öljytso. Säiliön pinnn täytyy oll MIN- j MAX-viivojen välillä. HUOMAUTUS: Täyttöukon korkiss on ilmreikä. 4. Täytä trpeen mukn määritetyllä nesteellä. Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöpumppu Q1 Sivu M fin KESÄKUU 2013

75 Os 5 - Huolto Täyttö 1. Irrot täyttöukon korkki säiliöstä. 2. Lisää voiteluinett, kunnes sen pint on täyttökuln pohjn tsoll. Putkilon viitenro Kuvus Käyttökoht Osnumero Asenn korkki. Vihto Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöpumppu Q1 Ajokulmn säädön hydrulinestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Säännölliset huoltotoimenpiteet erityisesti mllille 3.0 MPI ECT Liekinsmmuttimen puhdistus! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Löysää liekinsmmuttimen kiinnitin. 2. Irrot liekinsmmutin. - Liekinsmmutin b - Kiinnike b TÄRKEÄÄ: Älä käytä hppopohjist puhdistusinett, sillä se voi heikentää joitkin liekinsmmuttimen osi. 3. Puhdist liekinsmmutin lämpimällä sippuvedellä. 4. Trkst, ettei liekinsmmuttimess ole reikiä, hlkemi ti rppeutumist. Vihd trvittess. 5. Ann liekinsmmuttimen kuivu kokonn ennen käyttöä. 6. Asenn liekinsmmutin. Kiristä liekinsmmuttimen kiinnitin määrittelyjen mukisesti. Kuvus Nm lb-in. lb-ft Liekinsmmuttimen kiinnitin 3 26 Imuilmn äänenvimentimen puhdistus 32554! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Piknn imuilmn (IAC) venttiili moottorin tk vsemmlt puolelt. 90-8M fin KESÄKUU 2013 Sivu 67

76 Os 5 - Huolto 2. Poist imuilmn äänenvimennin ilmventtiilin levyssä olevst urst kärkipihdeillä. - IAC b - Imuilmn äänenvimentimen sijinti b 3. Trkst, ettei äänenvimentimess ole reikiä, hlkemi ti rppeutumist. Vihd, jos se on vurioitunut. TÄRKEÄÄ: Älä käytä metyylietyyliketoni sisältävää puhdistusliuost äläkä päästä puhdistusliuost imuilmn venttiiliin eikä sähköliitäntöihin. 4. Puhdist äänenvimennin lämpimällä vedellä j miedoll pesuineell. Vihd trvittess. 5. Ann imuilmn äänenvimentimen kuivu täysin ennen käyttöä. 6. Asenn imuilmn äänenvimennin. Veden erottvn polttoineensuodttimen vihto! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Smmut moottori j nn sen jäähtyä 12 tunti. 2. Sulje polttoineventtiili, jos vrusteen. 3. Kääri veden erottv polttoineensuodtin knkn sisään, mikä utt keräämään mhdollisesti läikkyneen ti suihkunneen polttoineen. 4. Irrot j heitä pois veden erottv polttoineensuodtin j kiinnikkeen tiivistysrengs. 5. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. 6. Ruuv suodtin kiinnikkeeseen j kiristä kunnoll käsin. Älä käytä suodtinvint. b - Polttoineensuodttimen knt b - Tiivistysrengs c - Polttoineensuodtin c Av polttoineventtiili, jos vrusteen. 8. Vrmist, että moottoritil tuulettuu kunnoll. 9. Yhdistä jäähdytysvesi moottoriin. 10. Käynnistä moottori j trkist, onko polttoineensuodttimen ympärillä vuotoj. Jos vuotoj esiintyy, smmut moottori välittömästi, trkist suodttimen sennus, puhdist läikkynyt polttoine j tuulet moottoritil hyvin. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Sivu M fin KESÄKUU 2013

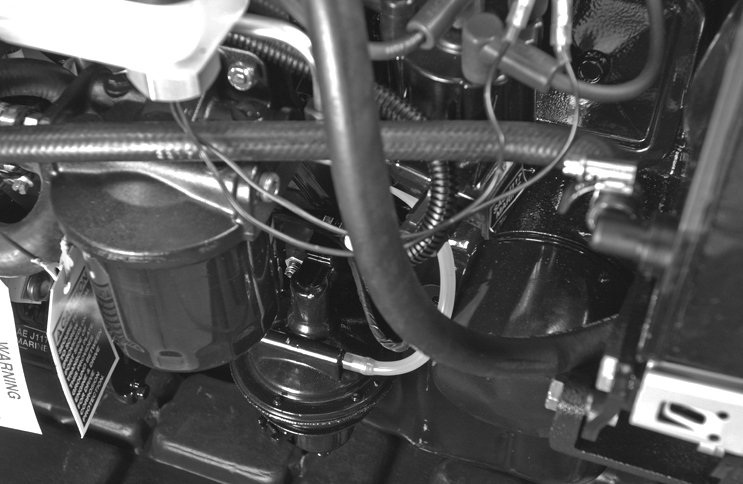

77 Polttoinepumpun trkkiluputken trkstus Moottorin polttoineputki näyttää mhdollisen polttoinevuodon polttoinepumpun klvoss. Jos putkess näkyy polttoinett, pyydä vltuutettu Mercury MerCruiserin jälleenmyyjää vihtmn polttoinepumppu. Os 5 - Huolto Vetohihnt Polttoinepumpun trkkiluputki! VAARA Hihnojen trkstminen moottorin käydessä voi iheutt vkvn vmmn ti kuolemn. Smmut moottori j poist virt-vin, ennen kuin säädät kireyttä ti trkstt hihnoj. b d - Ohjustehostimen pumpun hihnpyörä b - Vesipumpun hihnpyörä c - Kmpikselin hihnpyörä d - Lturin hihnpyörä c 7170 Trkstus 1. Trkist vetohihnst liillinen kuluminen, purkutumt, kiillottuneet pinnt ti hlkemt. HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, eivät ole hyväksyttäviä. 2. Trkst käyttöhihnn oike kireys, 6 mm (1/4 in.) pinum. Trkist hihnn kireys pinmll hihn khden hihnpyörän välisen pisimmän etäisyyden puolivälistä kohtuullisesti peukloll. 90-8M fin KESÄKUU 2013 Sivu 69

78 Os 5 - Huolto Hihnojen vihto etukiinnitysmlleiss b - Ohjustehostimen hihn b - Lturin hihn c - Lturi d - Välikeplikk e - Kmpikselin sentonturi c e d Ohjustehostimen pumpun vetohihn 1. Löysää ohjustehostimen pumpun kiinnityspulttej j sennuspulttej. 2. Pyöritä ohjustehostimen pumppu moottori kohti trpeen mukn, kunnes hihn voidn irrott. 3. Asenn uusi vetohihn hihnpyörille. Säädä kireyttä. Lturin hihn 1. Irrot ohjustehostimen hihn, jos vrusteen. 2. Irrot kksi ruuvi j luslevyä moottorin sennustelineen etupuolelt vsemmlt. 3. Poist telineen j sylinteriryhmän välissä olev välike. Välikettä on ehkä nputettv kevyesti. 4. Löysää lturi. Irrot j vihd lturin hihn. 5. Aset välike tkisin telineen j sylinteriryhmän väliin. Asenn kksi ruuvi käyttäen edellä irrotettuj luslevyjä. 6. Säädä kmpikselin sentonturi niin, että nturin j vuhtipyörän välinen rko täyttää seurvt vtimukset. Kuvus Kmpikselin sentonturin ilmrko Tekniset tiedot 1,01 mm (0.040 in.) 7. Kiristä kksi välikkeen pultti. Trvittess voit irrott kmpikselin sentonturin pultit nturin siirtämiseksi piklleen. Kiristä kikki pultit ohjervoihin. Kuvus Nm lb-in. lb-ft Välikkeen pultit Kmpikselin sentonturin pultit Asenn ohjustehostimen hihn, jos vrusteen. Säädä kummnkin vetohihnn kireyttä. Kuvus Pinum 6 mm (1/4 in.) Hihnojen vihto sivukiinnitysmlleiss Ohjustehostimen pumpun vetohihn 1. Löysää ohjustehostimen pumpun kiinnityspulttej j sennuspulttej. 2. Pyöritä ohjustehostimen pumppu moottoriin päin, kunnes voit irrott hihnn. 3. Asenn uusi vetohihn. Säädä kireys seurvien määrittelyjen mukisesti. Kuvus Pinum 6 mm (1/4 in.) Lturin hihn 1. Irrot ohjustehostimen pumpun vetohihn, jos vrusteen. 2. Löysää lturi. 3. Irrot j vihd lturin hihn. 4. Asenn ohjustehostimen hihn, jos vrusteen. Siirrä ohjustehostimen tuki lkuperäiseen kohtn j säädä kummnkin vetohihnn kireyttä. Sivu M fin KESÄKUU 2013

79 Os 5 - Huolto Kuvus Pinum Säännölliset huoltotoimenpiteet erityisesti mllille 3.0 TKS Liekinsmmuttimen puhdistus! VAARA 6 mm (1/4 in.) Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Irrot j poist kmpikmmion tuuletusletku liekinsmmuttimess j venttiilikopss olevst liitoksest. 2. Irrot liekinsmmutin. b - Liekinsmmutin b - Liekinsmmuttimen mutteri j luslevy c - Kmpikmmion tuuletusletku c 3. Puhdist liekinsmmutin lämpimällä vedellä j miedoll pesuineell. 4. Trkst, ettei liekinsmmuttimess ole reikiä, hlkemi ti rppeutumist. Vihd trvittess. 5. Ann liekinsmmuttimen kuivu kokonn ennen käyttöä. 6. Puhdist kmpikmmion tuuletusletku lämpimällä vedellä j miedoll pesuineell. Kuiv pineilmll ti nn kuivu ilmss. 7. Trkst, ettei kmpikmmion tuuletusletkuss ole hlkemi j rppeutumist. Vihd trvittess. 8. Asenn liekinsmmutin, tiivisteluslevy j lukkomutteri. Kiristä liekinsmmuttimen lukkomutteri määrittelyjen mukisesti. Kuvus Nm lb-in. lb-ft Liekinsmmuttimen mutteri Kytke kmpikmmion tuuletusletku liekinsmmuttimess j venttiilikopss olevn liitokseen. Positiivinen kmpikmmion tuuletusventtiili (PCV) Vihto HUOMAUTUS: Suosittelemme Mercury MerCruiser -vrosien käyttöä, jott vrmistetn päästöjä koskevien määräysten noudttmisen. HUOMAUTUS: V6-mllien PCV-venttiiliä ei voi huolt j se on venttiilikoppn kuuluv sisäos. 1. Irrot PCV-venttiili M fin KESÄKUU 2013 Sivu 71

80 Os 5 - Huolto 2. Irrot PCV-venttiili letkust j hävitä venttiili. b - PCV-venttiili b - Letku 3. Asenn uusi PCV-venttiili venttiilikoppn j yhdistä letku tkisin. 4. Vrmist, että PCV-venttiili settuu tiiviisti venttiilikoppn. Veden erottvn polttoineensuodttimen vihto! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Ann moottorin jäähtyä. HUOMAUTUS: Mercury MerCruiser suositt, että moottori smmutetn 12 tunnin jksi ennen suodttimen irrottmist. 2. Sulje polttoineventtiili, jos vrusteen Kääri veden erottv polttoineensuodtin knkn sisään; tämä utt keräämään mhdollisesti läikkyneen ti suihkunneen polttoineen. 4. Irrot j heitä pois veden erottv polttoineensuodtin j kiinnikkeen tiivistysrengs. 5. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Suodttimen tiivistysrengs K01 6. Ruuv suodtin kiinnikkeeseen j kiristä kunnoll käsin. Älä käytä suodtinvint. b - Polttoineensuodttimen knt b - Tiivistysrengs c - Polttoineensuodtin c Av polttoineventtiili, jos vrusteen. 8. Vrmist, että moottoritil tuulettuu kunnoll. 9. Yhdistä jäähdytysvesi moottoriin. 10. Käynnistä moottori. Trkist, ettei polttoineensuodtinsennelmn ympärillä ole bensiinivuotoj. Mikäli vuotoj esiintyy, smmut moottori välittömästi. Trkist suodttimen sennus uudelleen, puhdist läikkynyt polttoine j tuulet moottoritil hyvin. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Polttoinepumpun trkkiluputken trkstus 1. Moottorin polttoinepumpuss on trkkiluputki, jost näkyy, jos polttoinepumpun klvo repeää. Sivu M fin KESÄKUU 2013

81 Os 5 - Huolto TÄRKEÄÄ: Jos putkess näkyy polttoinett, vie polttoinepumppu välittömästi vltuutetulle Mercury MerCruiser - jälleenmyyjälle vihdettvksi. - Trkkiluputki Vetohihnt 7162! VAARA Hihnojen trkstminen moottorin käydessä voi iheutt vkvn vmmn ti kuolemn. Smmut moottori j poist virt-vin, ennen kuin säädät kireyttä ti trkstt hihnoj. b d - Ohjustehostimen pumpun hihnpyörä b - Vesipumpun hihnpyörä c - Kmpikselin hihnpyörä d - Lturin hihnpyörä c 7170 Trkstus 1. Trkst vetohihnn oike kireys j seurvt seikt: Liillinen kuluminen Hlkemt HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, EIVÄT ole hyväksyttäviä. Purkutuminen Kiillottuneet pinnt Oike kireys 6 mm (1/4 in.) pinum peukloll kohtuullisesti pinettess pisimmän khden hihnpyörän välisen etäisyyden puolivälistä. Vihto Etukiinnitysmllit Ohjustehostimen pumpun vetohihn, jos vrusteen 1. Löysää ohjustehostimen pumpun kiinnityspulttej j sennuspulttej. 2. Pyöritä ohjustehostimen pumppu moottori kohti trpeen mukn, kunnes hihn voidn irrott. 90-8M fin KESÄKUU 2013 Sivu 73

82 Os 5 - Huolto 3. Asenn uusi vetohihn hihnpyörille. Säädä kireyttä. d c - Ohjustehostimen hihn b - Välikeplikk c - Lturi d - Lturin hihn b 7172 Kuvus Pinum 6 mm (1/4 in. ) Lturin hihn 1. Irrot ohjustehostimen hihn, jos vrusteen. 2. Irrot kksi vsemmll, moottorin sennustelineen etupuolell olev ruuvi j luslevyä. 3. Poist telineen j sylinteriryhmän välissä olev välike. Välikettä joudutn ehkä nputtmn kevyesti, jott se irto. 4. Löysää lturi. Irrot j vihd lturin hihn. 5. Aset välike tkisin telineen j sylinteriryhmän väliin. Asenn kksi ruuvi käyttäen edellä irrotettu litteää j lukkoluslevyä. Kiristä kksi välikkeen ruuvi. Kuvus Nm lb. in. lb. ft Välikkeen ruuvit Asenn ohjustehostimen hihn, jos vrusteen. Säädä kummnkin vetohihnn kireyttä. Kuvus Pinum 6 mm ( 1/4 in. ) Vihto Sivukiinnitysmllit Ohjustehostimen pumpun vetohihn, jos vrusteen 1. Löysää ohjustehostimen pumpun kiinnityspulttej j sennuspulttej. 2. Pyöritä ohjustehostimen pumppu moottori kohti trpeen mukn, kunnes hihn voidn irrott. 3. Asenn uusi vetohihn hihnpyörille. Säädä kireys seurvien määrittelyjen mukisesti. b - Ohjustehostimen hihn b - Lturin hihn c - Lturi c Kuvus Pinum 6 mm ( 1/4 in.) Lturin hihn 1. Irrot ohjustehostimen pumpun vetohihn, jos vrusteen. 2. Löysää lturi. Irrot j vihd lturin hihn. 3. Asenn ohjustehostimen hihn, jos vrusteen. Siirrä ohjustehostimen tuki lkuperäiseen kohtn j säädä kummnkin vetohihnn kireyttä. Sivu M fin KESÄKUU 2013

83 Os 5 - Huolto Kuvus Pinum 6 mm ( 1/4 in.) Voitelu Ohjusjärjestelmä! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää kokonn tkisin ennen voiteluineen levittämistä. HUOMAUTUS: Jos ohjuskpeliss ei ole rsvnipp, kpelin sisävijeri ei voi rsvt. 1. Jos ohjuskpeliss on rsvnipt: käännä ohjuspyörää, kunnes ohjuskpeli vetäytyy täysin kpelin suojuksen sisään. Lisää noin 3 pinllust rsv tyypillisestä käsikäyttöisestä voitelupistoolist. - Ohjuskpelin rsvnipp 6221 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt 101 Ohjuskpelin rsvnipp Q1 2. Käännä ohjuspyörää, kunnes ohjuskpeli on täysin ojennettun. Voitele kevyesti kpelin esillä olevt ost. - Ohjuskpeli ojennettun 6222 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt 101 Ohjuskpeli Q1 90-8M fin KESÄKUU 2013 Sivu 75

84 Os 5 - Huolto 3. Voitele ohjustppi. - Ohjustppi mc Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ohjustppi K01 4. Kksoismoottoreill vrustetuiss veneissä: Voitele yhdystngon kääntöpisteet. Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Yhdystngon kääntöpisteet K01 5. Käynnistä ensin moottori j käännä ohjuspyörää useit kertoj oikelle j sen jälkeen vsemmlle vrmistksesi, että ohjusjärjestelmä toimii oikein, ennen kuin lähdet liikkeelle. Mnulinen ohjusjärjestelmä 1. Trkst, onko holkeiss roski j voitele holkit. - Holkit 7167 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt 101 Ohjuskpelin pään holkit Q1 Sivu M fin KESÄKUU 2013

85 Os 5 - Huolto Ksukpeli 3.0 MPI ECT 1. Voitele kääntöpisteet j ohjinten kosketuspinnt öljyllä. b - Kääntöpisteet b - Ohjimien kosketuspinnt Ksukpeli 3.0 TKS 1. Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet 7169 Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ksukpelin kääntöpisteet j ohjinten kosketuspinnt K M fin KESÄKUU 2013 Sivu 77

86 Os 5 - Huolto Vihdekpeli - tyypillinen Voitele kääntöpisteet j ohjimien kosketuspinnt. b - Kääntöpisteet b - Ohjimien kosketuspinnt mc79736 Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Vihdekpelin kääntöpisteet j ohjinten kosketuspinnt K01 Sisäperämoottorien ristinivelen kselin rihlt j O-renkt (sisäperämoottoriyksikkö irrotettun) 1. Levitä rsv ristinivelen O-renkisiin j vetokselin rihloihin. - Ristinivelen O-renkt (3) b - Vetokselin rihlt b Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Vetokselin rihlt j ristinivelen O-renkt 8M Ktso potkurikselin voitelust kohdst Potkurit. Vetolevy 1. Voitele yhdistimen rihlt sen rsvnippojen kutt pumppmll noin 8-10 pinllust rsv tvllisell käsikäyttöisellä rsvpuristimell. HUOMAUTUS: Jos venettä käytetään joutokäynnillä pidemmän ik, yhdistin on voideltv Alph-mlleiss 150 tunnin välein. Alph-vetolitteen yhdistin - Vetolevyn rsvnipp 6213 Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Vetolevyn rihlojen rsv Vetolevy 8M Sivu M fin KESÄKUU 2013

87 Os 5 - Huolto HUOMAUTUS: Alph-mllit Moottori on vrustettu suljetull moottorin yhdistimellä j kestovoidelluill ristinivelillä. Suljettu vetolevy j kselin rihlt voidn voidell perävetolitett irrottmtt. Perm--Lube-ristinivelet eivät trvitse voitelu. Vetokselin jtkeell vrustetut mllit 1. Voitele peräpeilipään rsvnipp j moottoripään rsvnipp pumppmll pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. 2. Voitele vetokselin rsvnipt pinmll niihin 3 4 pinllust rsv tyypillisellä käsikäyttöisellä rsvpuristimell. c b Vetokselin rsvnipt b - Peräpeilipään rsvnipp c - Moottoripään rsvnipp Potkurit Putkilon viitenro Kuvus Käyttökoht Osnumero Potkurin korjus Extreme-voiteluine Peräpeilipään rsvnipp, moottoripään rsvnipp, vetokselin rsvnipt 8M Jotkut vurioituneet potkurit voidn korjt. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Alph-potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Aset puuplikk potkurin lvn j kvittiolevyn väliin pyörimisen estämiseksi. Suorist lukkoprikn tivutetut kielekkeet. 2. Kierrä potkurikselin mutteri vstpäivään j irrot mutteri. 3. Ot lukkoprikk, vetolitteen kulus, potkuri j pinelevy pois potkurin kselilt. Alph-potkurin sennus HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. 90-8M fin KESÄKUU 2013 Sivu 79

88 Os 5 - Huolto TÄRKEÄÄ: Jos lukkoprikk käytetään uudelleen, trkst, ettei kielekkeissä ole vurioit. Vihd lukkoprikk, jos sen kunto on kyseenlinen. d e f - Potkurikseli b - Pinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulus f - Lukkoprikk g - Potkurin mutteri b c 6215 g 1. Sivele runss kerros jotkin seurvist voiteluineist potkurin kseliin. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Lubricnt 101 Potkurikseli Q1 94 Korroosionsuojrsv Potkurikseli 8M PTFE:tä sisältävä 2-4-C Potkurikseli Q 1 2. Työnnä pinelevy potkurin nvn päälle, porrstettu puoli potkurin npn päin. 3. Asenn Flo-Torq II -vetolitteen np potkuriin. HUOMAUTUS: Vetoyksikön kulus on krtiominen j liukuu kokonn potkuriin, kun mutteri kiristetään oikelle kireydelle. 4. Kohdist rihlt j pne potkuri potkurikselille. 5. Asenn vetolitteen kulus j lukkoprikk. 6. Asenn j kiristä potkurin mutteri. Kuvus Nm lb-in. lb-ft Potkurin mutteri (minimi) Tivut lukkoprikn kolme kielekettä ls rihltun luslevyn uriin. Ensimmäisen käytön jälkeen tivut kolme kielekettä suoriksi j kiristä potkurin mutteri uudelleen. Tivut kielekkeet tkisin rihlttuun luslevyyn. Trkist potkuri 20 käyttötunnin välein. Älä j löystyneellä potkurill. Moottorin huuhtelu Veneessäsi on perävetolitteen läpi kulkevt vedenotot. Ktso kohdst Perävetolitteen vedenotot (seurvss) huuhtelumenettelyä vrten. Vltuutetult Mercury MerCruiser -jälleenmyyjältä s lisätietoj. TÄRKEÄÄ: Alph-moottorit, joiden perävetolitteen veden imuukko on suljettu kiinnitysrungon kohdll j joiss käytetään rungon läpi toimiv veden imuukko, trvitsevt jäähdytysveden tulon käytettäväksi sekä perävetolitteess että moottoriss jon ikn. Huuhtelulitteet Huuhtelulite Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Sivu M fin KESÄKUU 2013

89 Perävetolitteen vedenotot Os 5 - Huolto Tässä Mercury MerCruiser -perävetolitteess on sivuvedenotot. Sivuvedenottoj vrten trvitn huuhtelulite (44357Q 2) Sivuvedenotto HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu on suositettv jokisen jon jälkeen prhiden tulosten svuttmiseksi. HUOMAUTUS Moottorin huuhtelu veneen olless vedessä voi sd merivettä virtmn sisään moottoriin iheutten moottorivurion. Sulje pohjventtiili ennen moottorin huuhtelemist. Pidä pohjventtiili suljettun, kunnes moottori käynnistetään. HUOMAUTUS: Suljetull jäähdytyksellä vrustetuiss mlleiss on moottorin sivuss lämmönvihdin. 1. Jos huuhtelet jäähdytysjärjestelmää veneen olless vedessä:. Nost perävetolite perävunusentoon. b. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. c. Lske perävetolite kokonn ls/sisään. 2. Jos huuhtelet jäähdytysjärjestelmää veneen olless pois vedestä:. Lske perävetolite kokonn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. b. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 3. Yhdistä huuhtelulitteen j vesilähteen välinen letku. 4. Perävetolitteen olless normliss josennoss, v vesilähde kokonn. 5. Aset kuko-ohjin vplle joutokäyntisentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 6. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottorin kierrosluvuksi nousee /min (± 100 1/ min). 7. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 8. Käytä moottori perävetolitteen olless vpll noin 10 minuutti ti kunnes ulos virtv vesi on kirkst. 9. Plut ksuvipu hitsti joutokäyntisentoon. 10. Smmut moottori. 11. Sulje vesi j irrot huuhtelulite. 90-8M fin KESÄKUU 2013 Sivu 81

90 Os 5 - Huolto 12. Tämä tulee tehdä vin jos venettä iotn säilyttää vedessä. Kun huuhtelu on suoritettu, irrot meriveden tuloletku termostttikotelost j sulje letku tulpll estääksesi veden pääsyn veneeseen. Tämä estää sen, että merivesi ei sstut moottorihuuhtelu. 13. Kiinnitä sopiv muistilppu virt-vimeen muistuttmn, että meriveden imuukon letku pitää yhdistää tkisin ennen moottorin käyttöä. Akku Ktso kun mukn tulevi erityisohjeit j vroituksi. Jos näitä tietoj ei ole stviss, noudt seurvi vrotoimi kun käsittelyssä.! VAARA Heikon kun ltminen veneessä ti pukäynnistyskpeleiden j lisäkun käyttäminen moottorin käynnistämiseen stt iheutt vkvn vmmn ti tuotevurion tuliplon ti räjähdyksen seuruksen. Poist kku veneestä j lt se tuuletetull lueell loitoll kipinöistä j vutulest.! VAARA Käytössä ti ldttvn olev kku tuott ksu, jok voi syttyä j räjähtää j suihkutt ulos rikkihppo, jok voi iheutt vkvi plovmmoj. Tuulet kun ympärillä olev lue j käytä suojvrusteit kkuj käsitellessäsi ti huoltesssi. Korroosiosuoj HUOMAUTUS MerCthode-sennelmn pesu voi vurioitt osi j iheutt nope korroosiot. Älä puhdist MerCthodesennelm millään puhdistusvälineillä, kuten hrjoill ti pinepesulitteill. c - MerCthode-vertiluelektrodi b - Älä ml c - Älä pese pinepesurill b Kun kksi ti usemp erilist metlli (esim. perävetolitteess esiintyviä) on sähköä johtvss liuoksess, kuten esimerkiksi suolisess, ssteisess ti runssti minerlej sisältävässä vedessä, tphtuu kemillinen rektio, jok ikns sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tätä kutsutn glvniseksi korroosioksi j mikäli sitä ei estetä, se tekee jn mittn trpeelliseksi veden knss kosketuksiin joutuvien moottorin osien vihdon. Ktso Veneiden korroosiosuojusops ( ) Sivu M fin KESÄKUU 2013

91 Os 5 - Huolto Mercury MerCruiser -moottorit on vrustettu nodeill, jotk uttvt suojmn niitä glvniselt korroosiolt kohtuullisiss olosuhteiss. Ankriss olosuhteiss (kuten käytettäessä ruostumttomst teräksestä tehtyä potkuri, lituri-/nkkuripikll on nope vesivirt yms.) kuitenkin suositelln Quicksilver korroosionsuoj-nodipkkuksen j/ti MerCthode-järjestelmän sennust (joisskin mlleiss MerCthode-järjestelmä on vkiovrusteen) Vihteistokotelon nodilevy 2 - Kuplinnn estolevyn nodi 3 - Krdniniveleen kiinnitetty nodipl 4 - MerCthode-järjestelmä 5 - Anodipkkus 6 - Ajokulmn säätösylinterin nodit 7 - Lkerituen nodit (vin Alph) 8 - Potkurikselin nodi (Brvo III vkio) TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Moottoriisi on eri kohtiin sennettu seurvt suoj-nodit. Nämä nodit uttvt suojmn glvniselt korroosiolt nten omn metllins syöpyä moottorin metlliosien semst. 90-8M fin KESÄKUU 2013 Sivu 83

92 Os 5 - Huolto Vihteistokotelon nodilevy Asennettu lvihteiston lpuolelle. - Anodi Kuplinnn estolevyn nodi Asennettu vihteistokotelon etupuolelle. - Anodi 6122 Vetolitteen nodipl (jos vrusteen). Asennettu krdnikotelon lpuolelle MerCthode-järjestelmä Elektrodisennelm korv nodipln. Järjestelmä on testttv riittävän tehon vrmistmiseksi. Testi tulee suoritt veneen lituripikss käyttäen Quicksilverin vertiluelektrodi j mittri. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. TÄRKEÄÄ: Vrmist, ettei MerCthode vertiluelektrodi vurioidu. Älä ml ti pese sitä pinepesurill. - MerCthode-vlvontyksikkö b - MerCthode-sennelm b 6206 Sivu M fin KESÄKUU 2013

93 Os 5 - Huolto Anodipkkus (jos vrusteen) Kiinnitetty veneen peräpeiliin Ajokulmn säätösylinterin nodit Kiinnitetty kuhunkin säätösylinteriin. - Ajokulmn säätösylinterin nodit 7460 Lkerituen nodit (Alph) Sijitsee potkurin edessä, potkurin etupuolen j vihteistokotelon välissä. b - Lkerituen nodi b - Ruuvit 7461 Korroosiosuojlitteiden lisäksi tulee suoritt seurvt toimenpiteet korroosion estämiseksi: 1. Ml moottori, lisätietoj kohdss Moottorin mlus. 2. Suihkut veneen sisällä olevt moottorin ost vuosittin Corrosion Gurd -ineell pintkäsittelyn suojmiseksi himmentymiseltä j korroosiolt. Moottorin ulko-ost voidn myös suihkutt. 3. Kikki voitelukohteet, vrsinkin ohjusjärjestelmä, vihde- j ksuvivustot, tulee pitää hyvin voideltuin. 4. Huuhtele jäähdytysjärjestelmä määräjoin, mieluiten jokisen käytön jälkeen. Moottorin mlus TÄRKEÄÄ: Korroosiovurio, jok iheutuu virheellisestä ksvillisuudenestomlin käytöstä, ei ole rjoitetun tkuun kttm. 1. Veneen rungon ti veneen peräpeilin mlus: Ksvillisuudenestomli voi käyttää veneen runkoon j veneen peräpeiliin, mutt seurvt sit pitää ott huomioon: TÄRKEÄÄ: ÄLÄ ml nodej ti MerCthode-järjestelmän vertiluelektrodi j nodi, sillä tämä tekee ne tehottomiksi glvnist korroosiot vstn. TÄRKEÄÄ: Jos ksvillisuudeneston suojust trvitn veneen runkoon ti veneen peräpeiliin, kupri- ti tinpohjisi mlej voidn käyttää, mikäli lki ei niitä kiellä. Jos käytät kupri- ti tinpohjisi ksvillisuudenestomlej, huomioi seurv: 90-8M fin KESÄKUU 2013 Sivu 85

94 Os 5 - Huolto Vältä sähköistä yhteyttä Mercury MerCruiser -tuotteen, nodiplojen ti MerCthode-järjestelmän sekä mlin välillä jättämällä vähintään 40 mm (1-1/2 in.) mlmtont luett veneen peräpeiliin näiden kohtien ympärille. - Mlttu veneen peräpeili b - Peräpeilin mlmton lue b Perävetolitteen ti peräpeilin mlus: Perävetolite j peräpeili pitää mlt hyvältuisell vene- ti ksvillisuudenestomlill, jok ei sisällä kupri, tin ti mitään muut sähkövirt mhdollisesti johtv inett. Älä ml tyhjennysukkoj, nodej, MerCthode-järjestelmää äläkä mitään veneen vlmistjn nimeämiä kohteit. Sivu M fin KESÄKUU 2013

95 Sisällysluettelo Os 6 - Säilytys Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys Moottorin vlmistelu säilytystä vrten 3.0 MPI ECT...88 Moottorin j polttoinejärjestelmän vlmistelu Moottorin vlmistelu säilytystä vrten 3.0 TKS Moottorin j polttoinejärjestelmän vlmistelu Merivesijärjestelmän tyhjennys MPI ECT merivesijärjestelmän tyhjennys Yksipisteinen tyhjennysjärjestelmä Suljetull jäähdytysjärjestelmällä vrustettujen mllien merivesiosston tyhjennys TKS merivesijärjestelmän tyhjennys Yksipisteisen tyhjennysjärjestelmän kohdst Suljetull jäähdytysjärjestelmällä vrustettujen mllien merivesiosston tyhjennys Tukkeutuneiden sinisten tyhjennysletkujen vminen Perävetolitteen tyhjentäminen Akun säilytys Moottorin uudelleenkäyttöönotto M fin KESÄKUU 2013 Sivu 87

96 Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys TÄRKEÄÄ: HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. TÄRKEÄÄ: Mercury MerCruiser vtii vlmistjn ohjeiden mukn sekoitetun propyleeniglykolipkksnesteen käyttöä jäähdytysjärjestelmän merivesiosstoss pkksell ti pitkän säilytysjkson ikn. Vrmist, että propyleeniglykolipkksneste sisältää ruosteenestoinett j että se on trkoitettu käytettäväksi venemoottoreiss. Muist noudtt propyleeniglykolin vlmistjn suosituksi. Moottorin vlmistelu säilytystä vrten 3.0 MPI ECT 1. Täytä polttoinesäiliöt tuoreell bensiinillä (jok ei sisällä lkoholi) j riittävällä määrällä Quicksilverin venemoottorien bensiinin stbilointiinett bensiinin käsittelemiseksi. Noudt säiliössä olevi ohjeit. 2. Trkist pkksnesteen konsentrtio. Ktso Tekniset tiedot -koht. 3. Jos vene pnnn säilöön sen säiliöiden sisältäessä lkoholi sisältävää polttoinett (jollei lkoholitont bensiiniä ole stviss): Polttoinesäiliö on lskettv mhdollisimmn tyhjäksi j säiliöön jäävään polttoineeseen on lisättävä Mercuryn/Quicksilverin venemoottorien bensiinin stbilointiinett. Lisätietoj on kohdss Polttoinevtimukset. 4. Huuhtele jäähdytysjärjestelmä. Ktso Huolto -koht. 5. Yhdistä jäähdytysvesi moottoriin. Ktso Huolto -kohdss. 6. Käytä moottori trpeeksi kun, jott se svutt normlin toimintlämpötiln j Mercury/Quicksilver Gsoline Stbilizer -stbilointiinett sisältävä polttoine pääsee kiertämään polttoinejärjestelmän läpi. Smmut moottori. 7. Vihd öljy j öljynsuodtin. 8. Vlmistele moottori j polttoinejärjestelmä säilytystä vrten. Ktso kohdst Moottorin j polttoinejärjestelmän vlmistelu. 9. Tyhjennä moottorin merivesijäähdytysjärjestelmä. Ktso kohdst Merivesijärjestelmän tyhjennys. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. 10. Täytä meriveden jäähdytysjärjestelmä lisävrmuudeksi jäätymistä j korroosiot vstn propyleeniglykolipkksnesteen j veden seoksell, jok on sekoitettu vlmistjn suositusten mukn suojmn moottori lhisimpn lämpötiln skk, jolle moottori ltistuu kylmän sään ti pitkäikisen säilytyksen ikn. 11. Vrstoi kku vlmistjn ohjeiden mukisesti. Moottorin j polttoinejärjestelmän vlmistelu! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. HUOMAUTUS Polttoineen loppuminen voi vurioitt ktlysttorin komponenttej. Älä päästä polttoinesäiliöitä tyhjenemään käytön ikn. 1. Sekoit 23 litrn (6 US gl.) erillisessä polttoinesäiliössä:. 19 litr (5 US gl.) tvllist lyijytöntä 87-oktnist (90 RON) bensiiniä b. 1,89 litr (2 US qt.) Premium Plus TC-W3 -kksithtiperämoottoriöljyä c. 150 ml (5 oz) polttoinejärjestelmän käsittely- j stbilointiinett ti 30 ml (1 oz) polttoinejärjestelmän käsittelyj stbilointitiivistettä Sivu M fin KESÄKUU 2013

97 Os 6 - Säilytys Putkilon viitenro Kuvus Käyttökoht Osnumero TCW3 Premium Plus - kksithtiperämoottoriöljy Polttoineen käsittely- j stbilointiine 2. Ann moottorin jäähtyä. TÄRKEÄÄ: Pyyhi mhdolliset polttoineläiskeet ti -suihkut heti pois. Polttoinejärjestelmä Q01 Polttoinejärjestelmä 92-8M Sulje polttoineen sulkuventtiili, jos vrusteen. Irrot j tuki polttoineen tuloliitin, jos polttoineen sulkuventtiiliä ei ole. 4. Yhdistä irtotnkki (suojöljy sekoitettun) polttoineen tuloukon liittimeen. TÄRKEÄÄ: Yhdistä jäähdytysvesi moottoriin. 5. Käynnistä moottori j käytä sitä kierrosnopeudell /min viisi minuutti. 6. Kun määritetty käyttöik on lopuss, plut ksutin hitsti tyhjäkäynnille j smmut moottori. TÄRKEÄÄ: Vrmist, että jonkin verrn sekoitettu suojöljyä jää moottoriin. Älä nn moottorin polttoinejärjestelmän kuivu täysin. 7. Vihd veden erottvn polttoineensuodttimen pnos. Lisätietoj on kohdss Os 5. Moottorin vlmistelu säilytystä vrten 3.0 TKS 1. Täytä polttoinesäiliöt tuoreell bensiinillä (jok ei sisällä lkoholi) j riittävällä määrällä Quicksilverin venemoottorien bensiinin stbilointiinett bensiinin käsittelemiseksi. Noudt säiliössä olevi ohjeit. 2. Jos vene pnnn säilöön sen säiliöiden sisältäessä lkoholi sisältävää polttoinett (jollei lkoholitont bensiiniä ole stviss): Polttoinesäiliö on lskettv mhdollisimmn tyhjäksi j säiliöön jäävään polttoineeseen on lisättävä Mercuryn/Quicksilverin venemoottorien bensiinin stbilointiinett. Lisätietoj on kohdss Polttoinevtimukset. 3. Huuhtele jäähdytysjärjestelmä. Ktso Huolto -koht. TÄRKEÄÄ: Jott moottori voidn käyttää trvittvll tvll säilytysvlmistelumenettelyn jäljellä olevss viheess, vettä on johdettv moottoriin huuhtelumenettelyssä kuvillull tvll. 4. Johd moottoriin jäähdytysvettä edellisessä viheess kuvillull tvll. 5. Käytä moottori trpeeksi kun, jott se svutt normlin toimintlämpötiln j Mercury/Quicksilver Gsoline Stbilizer -stbilointiinett sisältävä polttoine pääsee kiertämään polttoinejärjestelmän läpi. Smmut moottori. 6. Vihd öljy j öljynsuodtin. 7. Vlmistele moottori j polttoinejärjestelmä säilytystä vrten. Lisätietoj on kohdss Moottorin j polttoinejärjestelmän vlmistelu. 8. Tyhjennä moottorin merivesijäähdytysjärjestelmä. Lisätietoj on kohdss Merivesijärjestelmän tyhjennys. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. 9. Vrmist, että perävetolitteen ilmreiät j veden tyhjennysreiät j -knvt ovt uki eivätkä tukoss (ktso koht Tyhjennysohjeet). 10. Täytä lisävrmuudeksi jäätymistä j korroosiot vstn jäähdytysjärjestelmä propyleeniglykolipkksnesteen j veden seoksell, jok on sekoitettu vlmistjn suositusten mukn suojmn moottori lhisimpn lämpötiln skk, jolle moottori ltistuu kylmän sään ti pitkäikisen säilytyksen ikn. HUOMAUTUS Ristinivelen plkeet voivt jäykistyä, kun litett säilytetään kohotetuss ti yläsennoss, j ne voivt pettää j päästää vettä veneeseen, kun lite otetn uudelleen käyttöön. Aset sisäperämoottori ivn ls. 11. Säilytä venettä vetolitteen olless limmss sennoss. 12. Vrstoi kku vlmistjn ohjeiden mukisesti. Moottorin j polttoinejärjestelmän vlmistelu! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. 90-8M fin KESÄKUU 2013 Sivu 89

98 Os 6 - Säilytys 1. Vlmistele ksutinmllien polttoinejärjestelmä pitkäikist säilytystä vrten seurvsti:. Käynnistä moottori. b. Johd moottoriin jäähdytysvettä edellisessä viheess kuvillull tvll. c. Irrot liekinsmmutinyksikkö. d. Sulje polttoineen sulkuventtiili, jos vrusteen. Irrot j tuki polttoineen tuloliitin, jos polttoineen sulkuventtiiliä ei ole. e. Käytä moottori nopell tyhjäkäynnillä (1300 1/min) j sumut imujärjestelmän j plotiln pinnt ruiskuttmll noin 227 g (8 oz.) Mercury/Quicksilver Storge Sel -tiivistettä ti SAE 20W -moottoriöljyä ksuttimen sisälle. f. Ruiskut loput 57 g (2 oz.) Storge Sel -tiivistettä (ti öljyä) ksuttimeen moottorin olless pysähtymäisillään polttoineen loppumisen vuoksi. Ann moottorin pysähtyä. Putkilon viitenro Kuvus Käyttökoht Osnumero 119 Storge Sel -ruosteenestoine Ksutin Q03 g. Käännä virt-vin sentoon OFF (POIS). 2. Lisätietoj on kohdss Moottorin huuhtelu j irrot merivedenottopumpun vesisäiliö. 3. Puhdist liekinsmmutin j kmpikmmion tuuletusletkut j senn tkisin. 4. Voitele kikki ost, jotk on lueteltu Voitelu -koht. 5. Suljetuill jäähdytysjärjestelmillä vrustetut mllit: Test jäähdytysneste j vrmist, että se kestää säilytyksen ikn odotettu lhisint lämpötil. 6. Huoll kku vlmistjn ohjeiden mukisesti. 7. Puhdist moottori ulkopuolelt j ml trvittvt kohdt Mercuryn ti Quicksilverin vlenhrmll pohjmlill j Phntom Blck -mlill. Kun mli on kuivunut, pyyhi moottorin ulkopint korroosionsuoj-ineell. Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Moottorin ulkopint Q55 8. Ktso perävetolitteen settelun oslt sinmukist Mercury MerCruiser -perävetolitteen huolto-opst. 9. Vihd polttoineensuodtin. Ktso Huolto -kohdst oike menettelyä vrten. 10. Vihd öljy j öljynsuodtin. Merivesijärjestelmän tyhjennys! VAROITUS Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki. TÄRKEÄÄ: Tyhjennä vin suljetun jäähdytysjärjestelmän merivesiossto. TÄRKEÄÄ: Veneen on oltv mhdollisimmn vksuorss, jott vrmistetn jäähdytysjärjestelmän täydellinen tyhjennys. TÄRKEÄÄ: Moottori ei s käyttää tämän tyhjennystoimenpiteen missään viheess. 3.0 MPI ECT -merivesijärjestelmän tyhjennys Yksipisteinen tyhjennysjärjestelmä! VAROITUS Sinisten tyhjennysletkujen irrottminen voi iheutt vikeit plovmmoj kuumn veden tähden. Trkist kikki letkuliitännät ennen moottorin käyttöä. Älä koskn irrot letkuj ennen kuin moottori on ehtinyt jäähtyä riittävästi. HUOMAUTUS Jos vene lepää vedessä moottorin olless smmutettun, voin hn ti vedenottoletku voi päästää vettä moottorin jäähdytysjärjestelmään ti veneeseen. Pidä hn ti vedenottoletku suljettun, kunnes olet vlmist käynnistämään moottorin. Kiinnitä veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kerrot toisille vedenottoliitännästä. TÄRKEÄÄ: Älä käynnistä ti käytä moottori missään tämän menettelyn viheess. 1. Jos tyhjennys tehdään veneen olless vedessä, sulje hn (jos vrusteen) ti irrot vedenottoletku j sulje tulpll. Jos tyhjennys tehdään veneen olless kuivll mll, set se tsmlle j tyhjennä perusteellisesti. 2. Kytke pilssipumppu päälle. Sivu M fin KESÄKUU 2013

99 Os 6 - Säilytys 3. Pin pikliittimen vputuspinikett j irrot siniset tyhjennysletkut telineestä. b c - Vputuspinike (moottorilohkoon) b - T-khv c - Vputuspinike (pkosrjn) d - Siniset tyhjennysletkut e - Letkunohjin d e 4. Vedä T-khv, kunnes letkunohjin koskett pikliittimiä. 5. Pin T-khv ls, jott siniset tyhjennysletkut siirtyvät lohkoss niiden liitäntäkohtien lpuolelle. 6. Jos vesi ei tyhjene kikist sinisistä tyhjennysletkuist, ktso koht Tukkeutuneiden tyhjennysletkujen vminen. 7. Jätä siniset tyhjennysletkut liittämättä, kunnes kikki vesi tyhjentyy moottorist. 8. Vedä T-khv, kunnes sinisten tyhjennysletkujen pikliittimiin voidn trttu. 9. Asenn pikliittimet telineeseen. Vedä sinisiä tyhjennysletkuj sen vrmistmiseksi, että ne ovt tukevsti pikoilln. 10. Pin T-khv ls, kunnes se on piklln. 11. Kytke pilssipumppu pois. 12. Jos vene tyhjennettiin sen olless vedessä, v hn (jos vrustettu) ti irrot j liitä vedenottoletku ennen moottorin käyttämistä. TÄRKEÄÄ: Kun käynnistät moottorin seurvn kerrn, trkist, onko sinisissä tyhjennysletkuiss vuotoj. Suljetull jäähdytysjärjestelmällä vrustettujen mllien merivesiosston tyhjennys HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. 1. Jos tyhjennys tehdään veneen olless vedessä, sulje hn (jos vrusteen) ti irrot vedenottoletku j sulje tulpll. Jos tyhjennys tehdään veneen olless pois vedestä, set vene tsmlle, jott järjestelmä tyhjenee täysin. 2. Irrot tyhjennystulpp lämmönvihtimen tkknnest. - Lämmönvihtimen tktyhjennystulpp Puhdist tyhjennysukko jäykällä vijerill, kunnes koko järjestelmä tyhjenee. HUOMAUTUS: Letkuj voidn joutu nostmn ti tittmn, jott vesi pääsee tyhjenemään kokonn. 90-8M fin KESÄKUU 2013 Sivu 91

100 Os 6 - Säilytys 4. Irrot vedenoton j ohjustehostimen jäähdyttimen ti vedenoton j lämmönvihtimen välinen letku j lske se ls. b - Ohjustehostimen jäähdytin b - Vedenoton j lämmönvihtimen välinen letku 5. Vrmenn, että nopeusmittrin nturiputken ukko, lvihteiston veden ilmnvihto- j tyhjennysukot j säätöevän knvn ilm- j tyhjennysukot ovt uki j esteettömät Alvihteiston tuuletusreiät b - Säätöeväknvn tyhjennysukot c - Alvihteistoknvn tyhjennysukko d - Nopeusmittrin nturiputken reikä c d b Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. Sivu M fin KESÄKUU 2013

101 7. Kun jäähdytysjärjestelmä on tyhjentynyt kokonn, levitä tiivistysinett lämmönvihtimen tktulppn. Os 6 - Säilytys - Lämmönvihtimen tktyhjennystulpp 7184 Putkilon viitenro Kuvus Käyttökoht Osnumero 19 Perfect Sel -tiivistysine Lämmönvihtimen tktulpp Q02 8. Ennen kuin lsket veneen vesille ti käynnistät moottorin, senn tyhjennystulpp, liitä letkut uudelleen j kiristä kikki letkunkiristimet tiuksti. 9. Jos vene tyhjennettiin sen olless vedessä, v hn (jos vrustettu) ti irrot j liitä vedenottoletku ennen moottorin käyttämistä. 3.0 TKS -merivesijärjestelmän tyhjennys Yksipisteisen tyhjennysjärjestelmän kohdst 4! VAROITUS Sinisten tyhjennysletkujen irrottminen voi iheutt vikeit plovmmoj kuumn veden tähden. Trkist kikki letkuliitännät ennen moottorin käyttöä. Älä koskn irrot letkuj ennen kuin moottori on ehtinyt jäähtyä riittävästi. HUOMAUTUS Jos vene lepää vedessä moottorin olless smmutettun, voin hn ti vedenottoletku voi päästää vettä moottorin jäähdytysjärjestelmään ti veneeseen. Pidä hn ti vedenottoletku suljettun, kunnes olet vlmist käynnistämään moottorin. Kiinnitä veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kerrot toisille vedenottoliitännästä. TÄRKEÄÄ: Älä käynnistä ti käytä moottori missään tämän menettelyn viheess. 1. Jos tyhjennys tehdään veneen olless vedessä, sulje hn (jos vrusteen) ti irrot vedenottoletku j sulje tulpll. Jos tyhjennys tehdään veneen olless pois vedestä, set vene tsmlle, jott järjestelmä tyhjenee täysin. 2. Kytke pilssipumppu päälle. 3. Pin pikliittimen vputuspinikett j irrot siniset tyhjennysletkut telineestä. - Vputuspinike b - Siniset tyhjennysletkut b M fin KESÄKUU 2013 Sivu 93

102 Os 6 - Säilytys 4. Vedä T-khv, kunnes letkunohjin koskett pikliittimiä. - T-khv b - Letkunohjin b Pin T-khv ls, jott siniset tyhjennysletkut siirtyvät lohkoss niiden liitäntäkohtien lpuolelle. 6. Vrmist, että vesi tyhjenee sinisistä tyhjennysletkuist. Jos vesi ei tyhjene kikist sinisistä tyhjennysletkuist, ktso koht Tukkeutuneiden tyhjennysletkujen vminen. 7. Jätä siniset tyhjennysletkut liittämättä, kunnes kikki vesi on tyhjentynyt moottorist. 8. Vedä T-khv, kunnes sinisten tyhjennysletkujen pikliittimiin voidn trttu. 9. Asenn pikliittimet telineeseen. Vedä sinisiä tyhjennysletkuj sen vrmistmiseksi, että ne ovt tukevsti pikoilln. 10. Pin T-khv ls, kunnes se on piklln. 11. Kytke pilssipumppu pois. 12. Jos vene tyhjennettiin sen olless vedessä, v hn (jos vrustettu) ti irrot vedenottoletku j sulje se tulpll ennen moottorin käyttämistä. TÄRKEÄÄ: Kun moottori käynnistetään seurvn kerrn, trkist, että siniset tyhjennysletkut on liitetty eivätkä ne vuod. Suljetull jäähdytysjärjestelmällä vrustettujen mllien merivesiosston tyhjennys HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. 1. Jos tyhjennys tehdään veneen olless vedessä, sulje hn (jos vrusteen) ti irrot vedenottoletku j sulje tulpll. Jos tyhjennys tehdään veneen olless pois vedestä, set vene tsmlle, jott järjestelmä tyhjenee täysin. 2. Poist tyhjennystulpp seurvist kohdist:. Perän (tk) tyhjennystulpp lämmönvihtimest. - Lämmönvihtimen tyhjennystulpp 7184 Sivu M fin KESÄKUU 2013

103 Os 6 - Säilytys b. Pkosrjn pohj. - Pkosrjn tyhjennystulpp Puhdist tyhjennysukkoj jäykällä vijerill, kunnes koko järjestelmä tyhjenee. HUOMAUTUS: Letkuj voidn joutu nostmn ti tittmn, jott vesi pääsee tyhjenemään kokonn. 4. Irrot vedenoton j ohjustehostimen jäähdyttimen (jos vrusteen) ti vedenoton j lämmönvihtimen välinen letku j lske se ls. b - Ohjustehostimen jäähdytin, jos vrusteen b - Vedenoton j lämmönvihtimen välinen letku Vrmist, että vihteistokotelon vesiventtiili j tyhjennysukot, nopeusmittrin nturireikä j säätöevän knvn venttiili j tyhjennysreiät ovt uki eikä niissä ole esteitä. - Alvihteiston tuuletusreiät b - Säätöeväknvn tyhjennysukot c - Alvihteistoknvn tyhjennysukko d - Nopeusmittrin nturiputken reikä c d b Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 90-8M fin KESÄKUU 2013 Sivu 95

104 Os 6 - Säilytys 7. Kun jäähdytysjärjestelmä on tyhjentynyt kokonn, levitä tiivistysinett lämmönvihtimen tktulppn. - Lämmönvihtimen tyhjennystulpp 7184 Putkilon viitenro Kuvus Käyttökoht Osnumero 19 Perfect Sel -tiivistysine Lämmönvihtimen tktulpp Q02 8. Ennen kuin lsket veneen vesille ti käynnistät moottorin, senn tyhjennystulpt, liitä letkut uudelleen j kiristä kikki letkunkiristimet tiuksti. 9. Jos vene tyhjennettiin sen olless vedessä, v hn (jos vrustettu) ti irrot j liitä vedenottoletku ennen moottorin käyttämistä. Tukkeutuneiden sinisten tyhjennysletkujen vminen! VAROITUS Sinisten tyhjennysletkujen irrottminen voi iheutt vikeit plovmmoj kuumn veden tähden. Trkist kikki letkuliitännät ennen moottorin käyttöä. Älä koskn irrot letkuj ennen kuin moottori on ehtinyt jäähtyä riittävästi. 1. Jos moottori voidn käynnistää, siirry viheeseen 2. Jos moottori ei void käynnistää, siirry viheeseen Jos yksi letku toimii vpsti, liitä se tkisin telineeseen. 3. Vrmist, että tukkeutunut sininen letku on oikess sennoss lohkoss sen liitäntäkohdn lpuolell. 4. Kytke pilssipumppu päälle j syötä vettä vedenottoukkoihin. Jos vene on poiss vedestä, senn huuhtelulite j v vesilähde kokonn, jott vesi pääsee virtmn mksimissn. - Huuhtelulite 7358 Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Käynnistä moottori j nn sen toimi tyhjäkäynnillä, kunnes tukos on poistettu letkust ti noin yhden minuutin, kumpi tphtuu ensin. 6. Trkist, tyhjeneekö vesi sinisestä tyhjennysletkust. Jos sininen tyhjennysletku on edelleen tukoss yhden minuutin tyhjäkäynnin jälkeen, siirry viheeseen 7. Jos vesi tyhjenee, smmut moottori j jtk Yksipisteisen tyhjennysjärjestelmän kohdst Smmut moottori. Irrot vesilähde, jos se on liitetty huuhtelulitteeseen. Sivu M fin KESÄKUU 2013

105 Os 6 - Säilytys 8. Liitä vesiletkun sovittimen nrspää vesilähteeseen Letkun sovitin ( ) 9. Liitä tukkeutunut sininen tyhjennysletku vesiletkun sovittimen urospäähän. 10. Av vesilähde täysin uki j nn veden virrt yhden minuutin jn. 11. Kytke vesilähde pois. Irrot vesiletkun sovitin sinisestä tyhjennysletkust j vesiletkust. 12. Pin T-khv ls, jott siniset tyhjennysletkut siirtyvät lohkoss niiden liitäntäkohtien lpuolelle. 13. Trkist, tyhjeneekö vesi sinisestä tyhjennysletkust. Jos sininen tyhjennysletku on edelleen tukoss, smmut pilssipumppu j liitä siniset tyhjennysletkut uudelleen seurvsti. Yksikkö on huolltettv vltuutetull Mercury MerCruiser -jälleenmyyjällä.. Vedä T-khv, kunnes sinisten tyhjennysletkujen pikliittimiin voidn trttu. b. Asenn pikliittimet telineeseen. Vedä sinisiä tyhjennysletkuj sen vrmistmiseksi, että ne ovt tukevsti pikoilln. c. Pin T-khv ls, kunnes se on piklln. 14. Jos sinisestä tyhjennysletkust poistuu vettä, jtk Yksipisteisen tyhjennysjärjestelmän kohdst 4. Perävetolitteen tyhjentäminen HUOMAUTUS: Menettelyä trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess, ti pkksell ti pitkän säilytysjkson ikn. 1. Vie sisään ohut vijeri useit kertoj sen vrmistmiseksi, että kikki tuuletusreiät, veden tyhjennysukot j knvt ovt voimet. e b d f c 6146 Perävetolitteen veden tyhjennysukot - Nopeusmittrin nturiputki b - Säätöeväknvn tuuletusukko c - Säätöeväknvn tyhjennysukko d - Alvihteiston veden tyhjennysukko (yksi molemmill puolill) e - Alvihteistoknvn tuuletusukko f - Alvihteistoknvn tyhjennysukko HUOMAUTUS Ristinivelen plkeet voivt jäykistyä, kun litett säilytetään kohotetuss ti yläsennoss, j ne voivt pettää j päästää vettä veneeseen, kun lite otetn uudelleen käyttöön. Aset sisäperämoottori ivn ls. 2. Lske sisäperämoottori ivn ls/sisään. 90-8M fin KESÄKUU 2013 Sivu 97
