1 HUOMAUTUS: Seurv koskee vin CE-merkillä vrustettuj tuotteit. Vtimustenmukisuusvkuutus Mercury MerCruiser Tämä sisäperämoottori ti sisämoottori sennettun Mercury MerCruiserin ohjeiden mukn täyttää seurvien direktiivien vtimukset täyttäen niihin liittyvät stndrdit muutoksineen: Huvivenedirektiivi 94/25/EY; 2003/44/EY Soveltuv vtimus Omistjn käsikirj (A.2.5) ISO Rungon, knnen j ylärkenteen ukot (A.3.4) ISO ; ISO Käsittelyominisuudet (A.4) ISO 8665 Sovelletut stndrdit Sisämoottori (A.5.1.1) ISO 15584; ISO 10088; ISO 7840; ISO Polttoinejärjestelmä (A.5.2) ISO 10088; ISO 7840; ISO 8469 Sähköjärjestelmä (A.5.3) ISO 10133; ISO 8846 Ohjusjärjestelmä (A.5.4) Seurvien stndrdien soveltuvt ost: ISO 10592, ISO 8848 j ABYC P-17 Pkoksupäästöjen vtimukset (B.2) ISO 8178 Omistjn käsikirj (B.4) ISO 8665 Melupäästötsot (C.1) ISO Syttymisvrlt suojttu lite (liite II) ISO 8846; SAE J1171; SAE J1191; SAE J 2031 Mercury MerCruiser vkuutt, että sisäperämoottorimme ti sisämoottorimme, joiss ei ole kiinteää pkojärjestelmää, sennettuin huviveneeseen vlmistjn toimittmien ohjeiden mukn täyttävät edellä minitun direktiivin pkoksupäästöjä koskevt vtimukset. Moottori ei s ott käyttöön ennen kuin huvivene, johon se sennetn, on vkuutettu, mikäli niin vditn, direktiivin sinkuuluvn säädöksen vtimusten mukiseksi. Sähkömgneettisen yhteensopivuuden direktiivi 89/336/EY, 92/31/ETY j 93/68/ETY Häiriönpäästöstndrdi EN Häiriönsietostndrdi EN Ajoneuvot, veneet j polttomoottorikäyttöiset litteet rdiohäiriöominisuudet SAE J551 (CISPR 12) Sähköstttisen purkuksen testus EN ; EN ; EN Ilmoitettu litos, jok vst ltujärjestelmän vlvonnst direktiivin 2003/44/EY ldunvrmistusmoduulin H mukisesti, on: Det Norske Verits Norj Ilmoitetun litoksen numero: 0575 Tämä vkuutus on nnettu Mercury Mrinen j Mercury MerCruiserin yksinomisell vstuull. Pääjohtj Mercury MerCruiser, Stillwter, OK, USA Säädösyhteyshenkilö: Regultions nd Product Sfety Deprtment Mercury Mrine W6250 W. Pioneer Rod Fond du Lc, WI USA Tunnisteet Kirj muistiin seurvt tiedot: Moottorin mlli j hevosvoimt Kevin Grodzki Moottorin srjnumero Peräpeilisrjn srjnumero (sisäperämoottori) Välityssuhde Sisäperämoottorin srjnumero Vihteistomlli (sisämoottori) Välityssuhde Vihteiston srjnumero Potkurin numero Nousu Läpimitt Rungon tunnistusnumero (HIN) Ostopäivä , Mercury Mrine 350, 377 j SeCore 350, 377 -mllit, joiss on päästöjenhllintjärjestelmä *864197C76* C76

2 Veneen vlmistj Venemlli Pituus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt Mercury MerCruiser -moottorisi. Kun ott huoltosioiss yhteyden vltuutettuun Mercury MerCruiser -jälleenmyyjään, ilmoit in mlli- j srjnumerot. Tähän julkisuun sisältyvät kuvukset j määritykset ovt olleet voimss silloin, kun tämä ops on hyväksytty pinettvksi. Mercury Mrine, jok hrjoitt jtkuvn tuotekehityksen politiikk, pidättää oikeuden keskeyttää mllien tuotnnon milloin thns sekä muutt määrityksiä ti ominisuuksi ilmn ennkkovroitust j velvoituksett. Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. Pinettu Yhdysvlloiss. 2009, Mercury Mrine Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Brvo Two, Pro Mx, OptiMx, Sport-Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Zero Effort, M j llot -logo, Mercury j llot -logo, VesselView j SmrtCrft-logo ovt kikki Brunswick Corportion -yhtiön rekisteröityjä tvrmerkkejä. Mercury Product Protection -logo on Brunswick Corportionin rekisteröity plvelumerkki. Tervetulo Olet vlinnut yhden mrkkinoiden prhist venemoottoreist. Siinä on lukuisi ominisuuksi, joill vrmistetn käytön helppous j kestävyys. Hyvän huolehtimisen j kunnosspidon vull voit huolett nutti tämän tuotteen käytöstä mont veneilykutt. Prhn suorituskyvyn j huolettomn käytön vrmistmiseksi pyydämme sinu lukemn tämän oppn läpikotisin. Käyttö-, huolto- j tkuuohjekirj sisältää erityisiä tuotteesi käyttöä j huolto koskevi ohjeit. Ehdotmme, että tämä ohjekirj pidetään trpeen vrlt tuotteen mukn, kun olet vesillä. Kiitos, että olet ostnut yhden Mercury MerCruiser -tuotteistmme. Toivomme vilpittömästi, että veneilysi on miellyttävää! Mercury MerCruiser Tkuuilmoitus Ostmsi tuotteeseen pätee rjoitettu tkuu, jonk Mercury Mrine on ntnut. Tkuuehdot esitetään tämän käsikirjn tkuut koskeviss luvuiss. Tkuuselitys sisältää kuvuksen siitä, mikä on tkuun kttm, mikä ei ole tkuun kttm, tkuusuojn kestojn, kuink prhiten sdn tkuusuoj, tärkeitä vstuuvputuslusekkeit j vhinkojen rjoituksi sekä muit tkuuseen liittyviä tietoj. Käy läpi nämä tärkeät tiedot. Mercury Mrinen tuotteet on suunniteltu j vlmistettu noudtten omi korken ldun vtimuksimme, soveltuvi ln normej j määräyksiä sekä tiettyjä päästömääräyksiä. Mercury Mrinell jokinen moottori käynnistetään j testtn ennen sen pkkmist kuljetust vrten tuotteen käyttövlmiuden vrmistmiseksi. Lisäksi tietyt Mercury Mrinen tuotteet testtn säännellyssä j vlvotuss ympäristössä käyttäen moottori jop 10 tunti, jott soveltuvien normien j määräysten noudttminen voidn todent j kirjt. Kikki uuten myydyt Mercury Mrinen tuotteet svt soveltuvn rjoitetun tkuusuojn riippumtt siitä, onko moottori osllistunut johonkin edellä kuviltuun testiohjelmn. Lue tämä ops perusteellisesti TÄRKEÄÄ: Jos et ymmärrä jotin tämän käsikirjn os, pyydä jälleenmyyjältä käynnistys- j käyttötoimenpiteiden hvintoesitystä. Huomutus Tässä julkisuss sekä moottorisssi käytetään vroj, vroituksi, huomutuksi j ilmoituksi, yhdessä knsinvälisen vrsymolin knss! kiinnitetään sentjn/käyttäjän huomio erityisohjeisiin jostin huollost ti toimenpiteistä, jotk voivt oll vrllisi, jos ne suoritetn väärin ti huolimttomsti. Noudt niitä huolellisesti. Näiden turvllisuusohjeiden noudttminen ei poist niiden ilmoittm vr kokonn. Näiden erikoisohjeiden trkk noudttminen j terveen järjen käyttö ovt prhit keinoj onnettomuuksien estämiseksi huolto suoritettess.! VAARA Osoitt vrllisen tilnteen, jok joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAARA Osoitt vrllisen tilnteen, jok voi joht kuolemn ti vkvn vmmn, jos sitä ei vältetä.! VAROITUS Osoitt vrllisen tilnteen, jok voi joht lievään ti keskiviken vmmn, jos sitä ei vältetä. HUOMAUTUS Osoitt tilnteen, jok voi joht moottorin ti muun tärkeän osn rikkoutumiseen, jos sitä ei vältetä. TÄRKEÄÄ: Merkitsee tieto, jok on tärkeää tehtävän onnistumiselle.

3 HUOMAUTUS: Merkitsee tieto, jok utt ymmärtämään tiettyä vihett ti toiminto.! VAARA Käyttäjä (kuljettj) on vstuuss oikest j turvllisest veneen käytöstä, veneessä olevst litteistost j kikkien mtkustjien turvllisuudest. Käyttäjän tulee luke tämä Käyttö-, huolto- j tkuuohjekirj j ymmärtää täysin moottorin j kikkien sen lisälitteiden toimint koskevt ohjeet ennen veneen käyttöä.! VAARA Tämän tuotteen moottorin pkoksut sisältävät kemiklej, joiden Klifornin osvltioss tiedetään iheuttvn syöpää, syntymävikoj j muit suvunjtkmiseen liittyviä vurioit.

4

5 SISÄLLYSLUETTELO Os 1 - Tkuu Tkuurekisteröinti: Yhdysvllt j Knd...2 Tkuurekisteröinti: Yhdysvltojen j Kndn ulkopuolell...2 Tkuun siirto...2 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd...3 Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) vuoden rjoitettu tkuu korroosiot vstn vuoden rjoitettu tkuu korroosiot vstn: SeCore perämoottorit (ensiini)...5 Yleiset tkuutulukot...6 Kuluttjsovellusten tkuu...6 Kupllisten sovellusten tkuu...6 Hllituksen sovellusten tkuu...6 Kuluttjsovellusten tkuu...7 Kupllisten sovellusten tkuu...7 Hllituksen sovellusten tkuu...7 Mercuryn IQ sertifiointiohjelm...8 Klifornin päästöjen rjoitettu tkuu...8 Mitä tkuu ktt...8 Tkuun kestoik...9 Miten tkuusuojn s...9 Mitä Mercury tekee...9 Mitä tkuu ei kt...9 Päästöjenhllintjärjestelmän ost...10 Vstuuvpuslusekkeet j rjoitukset...10 Klifornien päästöjenhllinnn tkuuilmoitus...11 Tkuut koskevt oikeutesi j velvollisuutesi...11 Vlmistjn tkuusuoj...11 Omistjn tkuut koskevt velvollisuudet...11 Päästöjenhllinttietojen merkki...11 Omistjn vstuu...12 Päästöjen todistuskyltti (tähti)...12 Os 2 - Moottoriisi tutustuminen Tunnistus...16 Moottorin srjnumeron trr, MPI...16 Alph perävetolitteen trrojen tunnistus...16 Alph peräpeilin srjnumero...16 Brvo sisäperämoottorien srjnumero j tunnistus...17 Brvo peräpeilin srjnumero...17 Nrullinen hätäktkisin...18 Mittristo...19 VesselView...19 Digitlimittrit...19 Anlogimittrit...20 Kukosäätimet (ei DTS mllit)...20 Kukosäätimet...20 Kojelutn sennettvt...20 Konsoliin sennettvt...21 Kukosäätimet (DTS mllit)...21 Kukosäätimet...21 Kojelutn sennettvn mllin toiminnot...22 Konsoliin sennettvn mllin toiminnot yksi moottori 22 Ohuell kompssinsuojuksell vrustetun, konsoliin sennettvn mllin toiminnot yksi moottori...23 Konsoliin sennettvn mllin toiminnot kksi moottori...23 Khden moottorin synkronointi...24 Khden ruorisemn hllinnn siirto...24 Khden ruorisemn synkronointi ennen semnsiirto...25 Zero Effort toiminnot...25 Hydrulinen jokulmn säätö...25 Yhden moottorin jokulm/ylöskippus...26 Kksoismoottorin jokulm/ylöskippus...26 Sähköjärjestelmän ylivirtsuojus...26 Äänihälytin...30 Huomio...30 Vkv...30 OBDM...31 Äänihälyttimen testus...31 Gurdinin strtegi...31 Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn...34 Vro häkämyrkytystä...35 Hyvä tuuletus...35 Huono tuuletus...35 Veneen peruskäyttö (ei DTS mllit)...36 Vesille lsku j veneen käyttö...36 Käyttötulukko...36 Veneen käynnistys j pysäytys...36 Moottorin käynnistys...36 Moottorin pysäytys...37 Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä...37 Pelkän ksun käyttö...37 Veneen perävunukuljetus...37 Käyttö pkksell...37 Tyhjennystulpp j pilssipumppu...37 Veneen peruskäyttö (DTS mllit)...37 Vesille lsku j veneen käyttö...37 Käyttötulukko...37 Veneen käynnistys j pysäytys...38 Moottorin käynnistys...38 Moottorin pysäytys...38 Pelkän ksun käyttö...39 Veneen perävunukuljetus...39 Käyttö pkksell...39 Tyhjennystulpp j pilssipumppu...39 Vedessä olevien ihmisten suojminen...39 Veneillessä...39 Veneen olless pikoilln...40 Pikveneen j suuritehoisen veneen jo...40 Mtkustjien turvllisuus ponttoni j knsiveneissä...40 Veneet, joiss on voin etuknsi...40 Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit C76 MARRASKUU 2008 Sivu i

6 Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Vetolitteen iskusuojus...42 Mtlll sijitsevien vedenottoukkojen käyttö mtlikoss Toimintn vikuttvt seikt...42 Pinojkum (mtkustjien j vrusteiden) veneen sisällä...42 Veneen pohj...42 Kvittio Kuplint...43 Korkeus merenpinnst j ilmsto...43 Potkurin vlint Alkuvlmistelut tunnin totutusjo...43 Totutusjojkson jälkeen Trkstus ensimmäisen kuden lopuss...44 Os 4 - Tekniset tiedot Polttoinevtimukset...46 Polttoineldut...46 Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt)...46 Alkoholi sisältävä polttoine Moottoriöljy...46 Moottorin tekniset tiedot MAG, SeCore 350 MAG MAG, SeCore 377 MAG Nesteiden ohjervot Moottori...48 Alph perävetolite...48 Brvo perävetolitteet...48 Ohjustehostin j Power Trim nesteet...48 Hyväksytyt ohjustehostinnesteet Hyväksytyt ohjustehostinnesteet Os 5 - Huolto Omistjn/käyttäjän velvollisuudet...52 Jälleenmyyjän velvollisuudet...52 Huolto...52 Tee se itse huoltoehdotuksi...52 Trkstus Huoltoiktulu sisäperämoottorimllit...53 Rutiinihuolto Määräikishuolto...53 Huoltoloki Moottoriöljy...54 Trkstus Täyttö...55 Öljyn j suodttimen vihto...55 Moottoriöljyn tyhjennyspumppu Suodttimen vihto Ohjustehostimen neste Trkstus...56 Täyttö...57 Vihto Moottorin jäähdytysneste Trkstus Täyttö...58 Vihto...58 Vetolitteen öljy...58 Trkstus...59 Täyttö...59 Vihto Power Trim neste...61 Trkstus...61 Täyttö...61 Vihto Akku Usempien EFI moottorien kkuj koskevt vrotoimet Liekinsmmuttimen puhdistus...62 Positiivinen kmpikmmion tuuletusventtiili (PCV)...63 Vihto...63 Imuilmn äänenvimentimen puhdistus...63 Veden erottv polttoineensuodtin (MPI)...64 Veden erottv polttoineensuodtin GEN II mllit...64 Irrotus...64 Asennus...64 GEN III mllit...65 Irrotus...65 Asennus...65 Voitelu Ohjusjärjestelmä Ksukpeli Vihdekpeli tyypillinen Perävetolite j peräpeilisrj...68 Sisäperämoottorien ristinivelen kselin rihlt j O renkt (sisäperämoottoriyksikkö irrotettun)...68 Moottorin yhdistin...68 Vetokselin jtkeell vrustetut mllit...69 Potkurit...70 Potkurin korjus Alph potkurin irrotus...70 Alph potkurin sennus Brvo One potkurin irrotus...71 Brvo One potkurin sennus Brvo Two potkurin irrotus...72 Brvo Two potkurin sennus Brvo Three potkurin irrotus Brvo Three potkurin sennus...74 Apulitehihn Trkstus...75 Vihto j/ti kireyden säätö Korroosiosuoj Korroosiotietoj...76 Mdoituspiirin jtkuvuuden ylläpito MerCthode järjestelmän kun vtimukset...76 Anodit j MerCthode järjestelmän sijinti...76 Quicksilver MerCthode järjestelmän trkistus...77 Moottorin ulkopinnt...78 Veneen pohjn hoito...78 Ksvillisuudenestomli...78 Perävetolitteen pinnn hoito Moottorin huuhtelu (Alph)...80 Huuhtelulitteet...80 Perävetolitteen vedenotot...80 Moottorin huuhtelu (Brvo)...81 Yleistietoj...81 Sivu ii C76 MARRASKUU 2008

7 Moottorin huuhtelu...81 Huuhtelulitteet...81 Perävetolitteen vedenotot...82 Vihtoehtoiset vedenotot SeCore moottorin huuhtelu...84 Perävetolitteen vedenotoll vrustetut mllit Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys...90 Moottorin vlmistelu säilytystä vrten...90 Moottorin j polttoinejärjestelmän vlmistelu...90 Merivesijärjestelmän tyhjennys...91 Tyhjennysjärjestelmän tunnistus...91 Ilmkäyttöinen yksipisteinen tyhjennysjärjestelmä...92 Käsikäyttöinen yhden pisteen tyhjennysjärjestelmä (Alph) Kolmipisteinen mnulinen tyhjennysjärjestelmä Monen pisteen tyhjennysjärjestelmä...93 Ilmkäyttöinen yksipisteinen tyhjennysjärjestelmä...93 Vene vedessä...93 Vene poiss vedestä...95 Käsikäyttöinen yhden pisteen tyhjennysjärjestelmä (Alph)...97 Vene vedessä...97 Vene poiss vedestä...98 Käsikäyttöinen kolmen pisteen tyhjennysjärjestelmä...99 Vene vedessä...99 Vene poiss vedestä...99 Akun säilytys Moottorin uudelleenkäyttöönotto Os 7 - Vinetsintä Elektronisen polttoineruiskutuksen (EFI) ongelmt DTS ongelmien määritys Engine Gurdin vlvontjärjestelmä Vinetsintätulukot Käynnistysmoottori ei pyöritä moottori ti pyörittää hitsti Moottori ei käynnisty ti sitä on vike käynnistää Moottori käy epätsisesti, pätkii ti jälkisytyttää Huono suorituskyky Liillinen moottorin lämpötil Riittämätön moottorin lämpötil Alhinen moottoriöljynpine Akku ei ltudu Kukosäätimen käyttö vike, tkeltelu, liillist välystä ti epätvllisi ääniä Ohjuspyörä nykii ti sitä on vike kääntää Hydrulinen jokulmn säätö ei toimi (moottori ei toimi) 104 Hydrulinen jokulmn säätö ei toimi (moottori toimii mutt perävetolite ei liiku) Os 8 - Asiksplvelutiedot Omistjn huoltopu Pikllinen korjusplvelu Huolto poiss koto Vrstettu moottori Trvittvt toimet uppomisen jälkeen Huoltovrost Osi j lisävrusteit koskevt kyselyt Ongelmien rtkisu Mercury Mrinen huoltotoimistot Oppiden tilus Yhdysvllt j Knd Yhdysvltin j Kndn ulkopuolell C76 MARRASKUU 2008 Sivu iii

8 Sivu iv C76 MARRASKUU 2008

9 Sisällysluettelo Os 1 - Tkuu Os 1 - Tkuu 1 Tkuurekisteröinti: Yhdysvllt j Knd... 2 Tkuurekisteröinti: Yhdysvltojen j Kndn ulkopuolell... 2 Tkuun siirto... 2 Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd... 3 Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) vuoden rjoitettu tkuu korroosiot vstn vuoden rjoitettu tkuu korroosiot vstn: SeCore perämoottorit (ensiini)... 5 Yleiset tkuutulukot... 6 Kuluttjsovellusten tkuu...6 Kupllisten sovellusten tkuu...6 Hllituksen sovellusten tkuu...6 Kuluttjsovellusten tkuu...7 Kupllisten sovellusten tkuu...7 Hllituksen sovellusten tkuu...7 Mercuryn IQ sertifiointiohjelm... 8 Klifornin päästöjen rjoitettu tkuu... 8 Mitä tkuu ktt... 8 Tkuun kestoik... 9 Miten tkuusuojn s... 9 Mitä Mercury tekee... 9 Mitä tkuu ei kt... 9 Päästöjenhllintjärjestelmän ost Vstuuvpuslusekkeet j rjoitukset Klifornien päästöjenhllinnn tkuuilmoitus Tkuut koskevt oikeutesi j velvollisuutesi Vlmistjn tkuusuoj Omistjn tkuut koskevt velvollisuudet Päästöjenhllinttietojen merkki Omistjn vstuu Päästöjen todistuskyltti (tähti) C76 MARRASKUU 2008 Sivu 1

10 Os 1 - Tkuu Tkuurekisteröinti: Yhdysvllt j Knd Jott tkuusuoj lkisi viiveettä, myynnin hoitneen jälleenmyyjän pitää täyttää tkuurekisteröintikortti kokonisuudessn j lähettää se tehtlle välittömästi uuden tuotteen myynnin yhteydessä. Tkuurekisteröintikortiss todetn lkuperäisen ostjn nimi j osoite, tuotteen mlli- j srjnumero(t), myyntipäivä, käyttötrkoitus sekä myyntiliikkeen koodi, nimi j osoite. Jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. Sinulle nnetn tilpäinen omistjn tkuurekisteröintikortti, kun ostt tuotteen. Tehtn otettu tkuurekisteröintikortin vstn Mercury MerCruiser lähettää sinulle omistjn opsmterili, jok sisältää tkuurekisteröintivhvistuksen. Jos et s omistjn opsmterili 60 päivän kuluess uuden tuotteen ostost, ot yhteys myyntiliikkeeseen. Kosk myyntiliike hlu tt tyytyväisyytesi, tuote tulisi toimitt sinne tkuuhuoltoon. Tuotteen tkuu stuu voimn vst, kun tuote rekisteröidään tehtll. HUOMAUTUS: Tehtn j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisteröintilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion veneturvllisuuslkien perusteell. Voit tehdä osoitteenmuutoksen milloin thns, myös tkuuvteen yhteydessä, soittmll Mercury MerCruiserin tkuurekisteröintiosstolle ti lähettämällä kirjeen ti fksin, joss on nimesi, vnh osoitteesi j uusi osoitteesi sekä moottorin srjnumero. Myyntiliike voi myös välittää nämä muuttuneet tiedot. Yhdysvlloiss sikkt ti jälleenmyyjät voivt ott yhteyttä seurvn osoitteeseen: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Kndss sikkt ti jälleenmyyjät voivt ott yhteyttä seurvn osoitteeseen: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, Cnd, L5N 7W6 Fksi Tkuurekisteröinti: Yhdysvltojen j Kndn ulkopuolell Jott tkuusuoj lkisi viiveettä, myynnin hoitneen jälleenmyyjän pitää täyttää tkuurekisteröintikortti kokonisuudessn j lähettää se mhntuojlle, jok vst tkuurekisteröinnistä j korvusvteist lueellsi. Tkuurekisteröintikortiss todetn nimesi j osoitteesi, tuotteen mlli- j srjnumerot, myyntipäivä, käyttötyyppi j myyvän mhntuojn j jälleenmyyjän koodinumero, nimi j osoite. Mhntuoj ti jälleenmyyjä vhvist myös, että sinä olet tuotteen lkuperäinen ostj j käyttäjä. Tkuurekisteröintikortin kpple, jok merkitään ostjn kppleeksi, TÄYTYY nt sinulle välittömästi mhntuojn/jälleenmyyjän täytettyä kortin. Tämä kortti ilmoitt, että olet tehnyt tehdsrekisteröinnin. Säilytä kortti. Jos trvitset tälle tuotteelle tkuuhuolto, jälleenmyyjä voi pyytää sinult tkuurekisteröintikortti ostopäivän vrmistmiseksi j käyttääkseen kortiss olevi tietoj tkuukorvushkemuksen vlmisteluun. Eräissä miss mhntuoj lähettää sinulle kestävän (muovisen) tkuurekisteröintikortin 30 päivän kuluess siitä, kun olet snut mhntuojlt ti jälleenmyyjältä tkuurekisteröintikortin tehdskppleen. Jos st muovisen tkuurekisteröintikortin, voit hävittää ostjn kppleen, jonk sit mhntuojlt ti jälleenmyyjältä ostesssi tuotteen. Kysy mhntuojlt ti jälleenmyyjältä, koskeeko tämä muovikortti sinu. Lisätietoj tkuurekisteröintikortist j sen suhteest tkuukorvushkemusten käsittelyyn on kohdss Knsinvälinen tkuu. Ktso sisällysluettelost. HUOMAUTUS: Tehtn j Yhdysvlloiss myytävien veneilytuotteiden myyjien on ylläpidettävä rekisteröintilistoj siltä vrlt, että omistjille on lähetettävä ilmoitus tuotteen tkisinkutsust liittovltion veneturvllisuuslkien perusteell. Tkuun siirto Rjoitettu tkuu voidn siirtää seurvlle ostjlle, mutt inostn sen käyttämättä jäänyt os. Tämä ei koske tuotteit, joit on käytetty kupllisiin sovelluksiin. Voit siirtää tkuun seurvlle omistjlle lähettämällä ti fksmll kopion ostokuitist ti -sopimuksest, uuden omistjn nimen j osoitteen sekä moottorin srjnumeron Mercury Mrinen tkuurekisteröintiosstolle. Lähetä nämä Yhdysvlloiss osoitteeseen: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fksi Sivu C76 MARRASKUU 2008

11 Lähetä nämä Kndss osoitteeseen: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, Cnd, L5N 7W6 Fksi Os 1 - Tkuu Tkuun siirto käsitellessään Mercury Mrine lähettää rekisteröintivhvistuksen postitse tuotteen uudelle omistjlle. Tästä plvelust ei veloitet. Jos olet ostnut tuotteen Yhdysvltojen j Kndn ulkopuolell, ot yhteys omn msi mhntuojn ti lähimpään mhntuojn. Mercuryn Tuotesuojohjelm: Yhdysvllt j Knd (Ei koske tiettyjä suurtehotuotteit, kolmimoottorisennuksi j kupllisi sovelluksi.) Mercuryn Tuotesuojohjelm ktt odottmttomt mekniset vit j sähkövit, joit voi tphtu vkioikisen rjoitetun tkuun jälkeen. Vlinninen Mercuryn Tuotesuojohjelm on ino tehtn ohjelm, jok on stviss moottorillesi. Yhden, khden, kolmen, neljän ti viiden vuoden mittisen ohjelmn voi ost viimeistään 12 kuukutt lkuperäisen moottorin rekisteröintipäivän jälkeen. Kysy osllistuvlt Mercury MerCruiser -jälleenmyyjältä ohjelmn täydet tiedot. Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) Mercury MerCruiserin rjoitettu tkuu (vin ensiinillä käyvät tuotteet) Mitä tkuu ktt Mercury Mrine tk, että sen uusiss tuotteiss ei ole mterili- j vlmistusvirheitä seurvss ilmoitettun ikn. Tkuun kestoik Tkuuik huvivenekäyttöön Tkuuik lk tuotteen ensimmäisestä myyntipäivästä huvivenekäyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. IQ-sertifioidun sentjn sentmille tuotteille nnetn yhden (1) vuoden lisätkuu. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuuik riippuu mllist; ktso omst mllistsi perustkuuik: Tkuu suljetun jäähdytysjärjestelmän sisäperämoottoreille, sisämoottoreille, Scorpion 377 -moottoreille j Vzer 100 -moottoreille Rjoitettu tkuu suljetun jäähdytysjärjestelmän sisäperämoottoreille, sisämoottoreille, Scorpion moottoreille j Vzer 100 -moottoreille on neljä (4) vuott, kun sentjn on IQ-sertifioitu sentj, ti kolme (3) vuott, jos sentjll ei ole sertifiointi. Tkuu SeCore-sisäperämoottoreille Rjoitettu tkuu SeCore-sisäperämoottoreille on neljä (4) vuott, kun sentjn on IQ-sertifioitu sentj, ti kolme (3) vuott, jos sentjll ei ole sertifiointi. Tkuu vkiomllisille moottoreille Rjoitettu tkuu vkiomlleille, joihin eivät kuulu suljetun jäähdytysjärjestelmän sisäperämoottorit, sisämoottorit, Scorpion 377 -moottorit, Vzer 100 -moottorit ti SeCore-sisäperämoottorit, on kksi (2) vuott, kun sentjn on IQ-sertifioitu sentj, ti yksi (1) vuosi, jos sentjll ei ole sertifiointi. Tkuuik kuplliseen käyttöön Tkuuik lk tuotteen ensimmäisestä myyntipäivästä kuplliseen käyttöön vähittäisostjlle ti siitä päivästä, jolloin tuote on ensimmäistä kert otettu käyttöön, riippuen siitä, kumpi tphtuu ensin. Näitä tuotteit kuplliseen trkoitukseen käyttäville tkuu on voimss yhden (1) vuoden ensimmäisestä vähittäismyyntipäivästä ti 500 käyttötunti, kumpi thns täyttyy ensin. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Tkuun siirto Jäljellä olev tkuuik voidn siirtää huvivenekäytön sikklt toiselle huvivenekäytön sikklle, kun tuote rekisteröidään sinmukisesti uudelleen. Jäljellä olev tkuuik ei voi siirtää kupllisess käytössä sikklt toiselle. Tkuun lkkutus Tkuusuoj lkkutetn käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupss Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Ehdot, jotk on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt tuotteen myyntiliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Epätrkt huvivenekäyttöä koskevt tkuurekisteröintitiedot ti myöhemmin tphtuv muutos huvivenekäytöstä kuplliseen käyttöön (ellei sitä rekisteröidä sinmukisesti uudelleen) voivt mitätöidä tkuun Mercuryn Mrinen yksinomisen hrkinnn perusteell. Rutiinihuolto on suoritettv käyttö-, huolto- j tkuuohjekirjss olevn iktulun mukisesti tkuuktteen smiseksi. Mercury Mrine vr itselleen oikeuden sett ehdon, että kikki tkuukte on riippuvinen siitä onko sinmukinen huolto todistettvsti suoritettu C76 MARRASKUU 2008 Sivu 3

12 Os 1 - Tkuu Mitä Mercury Mrine tekee Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn villisen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti Mercury Mrine -tuotteen ostohinnn pluttmiseen. Mercury Mrine vr oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn pitää järjestää Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Rutiinihuoltokohteet Säädöt Normli kuluminen Vuriot, joiden syynä on väärinkäyttö Epänormli käyttö Sellisen potkurin ti välityssuhteen käyttö, jok ei slli moottorin käyntiä sen suositeltvll kierrosnopeudell (ktso käyttö-, huolto- j tkuuops) Tuotteen käyttö tvll, jok ei vst käyttö-, huolto- j tkuuoppn toimint- j käyttöjkso-osn suosituksi Liminlyönti Onnettomuus Uppominen Väärä sennus (sinmukiset sennusmääräykset j -menetelmät on selitetty tuotteen sennusohjeiss) Asiton huolto Muun kuin Mercury Mrinen vlmistmn ti myymän lisälitteen ti osn Mercury-tuotett vurioittv käyttö Suihkupumpun siipipyörät j sisäkkeet Käyttö sellisten polttoineiden, öljyjen ti voiteluineiden knss, jotk eivät sovellu käytettäviksi tuotteen knss (ktso käyttö-, huolto- j tkuuops) Osien muuttelu ti poistminen Veden pääsy moottoriin polttoineen syötön, imusrjn ti pkoputkiston kutt ti jäähdytysjärjestelmän tukoksest johtuvn riittämättömän jäähdytysveden tuotteelle iheuttm vurio Moottorin käyttäminen poiss vedestä Moottorin kiinnittäminen liin korkelle peräpeiliin Veneen käyttäminen moottori ylitrimmttun Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn, ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Vesiltä pois ottmiseen, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokriin, iheutuneeseen vivn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppisiin stunnis- ti seurnnistppioihin liittyvät kustnnukset eivät ole tämän tkuun kttmi. Veneen rkenteiden ti muun mterilin poistoon ti vihtoon (jott tuotteeseen päästäisiin veneessä käsiksi) liittyvät kulut eivät ole tämän tkuun kttmi. Mercury Mrine ei ole ntnut kellekään yksilölle ti yhteisölle, mukn lukien Mercury Mrinen vltuutetut jälleenmyyjät, vltuuksi tehdä muit vkuutuksi, esityksiä ti tkuit tuotteest kuin niitä, jotk sisältyvät tähän rjoitettuun tkuuseen. Jos tällisi vkuutuksi, esityksiä ti tkuit on tehty, ne eivät ole knnekelpoisi Mercury Mrine vstn. VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUU DESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. TÄMÄ TAKUU EI KATA SATUNNAIS- JA SEURANNAISVAHINKOJA. ERÄISSÄ OSAVALTIOISSA/MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. 3 vuoden rjoitettu tkuu korroosiot vstn 3 VUODEN RAJOITETTU TAKUU KORROOSIOTA VASTAAN Mitä tkuu ktt Mercury Mrine tk, ettei yksikään uusi Mercury-, Mriner-, Mercury Rcing-, Sport Jet-, M 2 Jet Drive-, Mercury Mrine -perämoottorin seurntlite, MerCruisersisämoottori ti -sisäperämoottori (tuote) lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. Tkuun kestoik Tämä rjoitettu korroosiotkuu kestää kolme (3) vuott joko siitä päivämäärästä, jolloin tuote ensimmäisen kerrn myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön, sen mukn, kumpi sttuu ensin. Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle (ei-kupllisess käytössä), kun tuote rekisteröidään sinmukisesti uudelleen. Tkuusuoj kumotn käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen. Ehdot, jotk on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt myyntiliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huolto- j tkuuohjekirjss esitetty rutiinihuolto täytyy suoritt määrättynä ikn (rjoituksett mukn lukien suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää itsellään oikeuden vti, että tkuusuojn sminen riippuu sinmukisen huollon todistettvst suorittmisest. Mitä Mercury tekee Sivu C76 MARRASKUU 2008

13 Os 1 - Tkuu Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, vlintmme mukn, korjt villiset ost, viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury pidättää itsellään oikeuden ik join prnt ti tehdä muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn on järjestettävä Mercurylle kohtuullinen mhdollisuus tuotteen korjmiseen sekä kohtuullinen pääsy tuotteen luo tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi toimitt tuotett tälliselle jälleenmyyjälle, Mercurylle pitää tehdä siitä kirjllinen ilmoitus. Järjestämme sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt sähköjärjestelmän korroosiot, vurioiden iheuttm korroosiot, pelkästään kosmeettiseen vurioon johtv korroosiot, väärinkäyttöä ti epäsinmukist huolto, lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosiot, tehtll sennetun jet-vetolitteen korroosiot, vesiksvillisuudest johtuv korroosiot, lle yhden vuoden rjoitetull tuotetkuull myytyä tuotett, vrosi (sikkn hnkkimi osi), kupllisess sovelluksess käytettyjä tuotteit. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin. 4 vuoden rjoitettu tkuu korroosiot vstn: SeCore-perämoottorit (ensiini) 4 VUODEN RAJOITETTU TAKUU KORROOSIOTA VASTAAN: SEACORE-PERÄMOOTTORIT (BENSIINI) Mitä tkuu ktt Mercury Mrine tk, ettei uusi MerCruiser SeCore -moottori, -peräpeili j -sisäperämoottori lkk toimimst korroosion välittömänä seuruksen seurvss minitun jnjkson ikn. Tkuun kestoik Tämä rjoitettu korroosiotkuu kestää neljä (4) vuott joko siitä päivämäärästä, jolloin MerCruiser SeCore -moottori, -peräpeili j -sisäperämoottori ensimmäiseksi myytiin, ti siitä päivämäärästä, jolloin se ensiksi otettiin käyttöön sen mukn, kumpi sttuu ensin. Osien korjus ti vihto ti huoltotehtävän suorittminen tämän tkuun lisen eivät pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää pitemmäksi. Jäljellä olev tkuusuoj voidn siirtää seurvlle (eikupllisen käytön) ostjlle rekisteröimällä tuote sinmukisesti uudelleen. Tkuusuoj lkkutetn käytetyille tuotteille, jotk on hnkittu seurvsti: Hltuunotto vähittäissikklt Hnkint huutokupss Hnkint romuliikkeestä Hnkint vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen Ehto, jok on täytettävä tkuusuojn smiseksi Tkuu on stviss inostn vähittäismyyntisikkille, jotk ostvt tuotteen myyntiliikkeeltä, jok on Mercury Mrinen vltuuttm tuotteen jälleenmyyjä mss, joss myynti on tphtunut, j silloinkin vst sen jälkeen, kun Mercury Mrinen määrittelemä luovutust edeltävä trkstusmenettely on suoritettu j dokumentoitu. Tkuusuoj on stviss rekisteröimällä tuote sinmukisesti vltuutetuss jälleenmyyntipisteessä. Käyttö-, huolto- j tkuuohjekirjss määritettyjen korroosionestolitteiden on oltv käytössä veneessä j käyttö-, huolto- j tkuuohjekirjss esitetty rutiinihuolto on suoritettv ohjekirjss määrätyn huoltoiktulun mukisesti (mukn lukien rjoituksett suoj-nodit, määritettyjen voiteluineiden käyttö sekä kolhujen j nrmujen korjus), jott tkuu olisi voimss. Mercury Mrine pidättää oikeuden tehdä tkuusuojn riippuvksi sinmukisen huollon todisteist. Mitä Mercury Mrine tekee Mercuryn yksinominen j ino velvoite tämän tkuun puitteiss on rjoitettu hrkintmme mukn syöpyneen osn korjmiseen, kyseisen osn ti osien vihtmiseen uusiin ti Mercury Mrinen sertifioimiin peruskorjttuihin osiin ti Mercury-tuotteen ostohinnn pluttmiseen. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Miten tkuusuojn s Asikkn pitää järjestää Mercury Mrinelle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercury Mrine -myyntiliikkeeseen, jok on vltuutettu tuotteen huoltmiseen. Mikäli ostj ei voi tuod tuotett tälliselle myyjälle, Mercury Mrinelle pitää tehdä siitä kirjllinen ilmoitus. Mercury Mrine järjestää sitten trkstuksen j mhdollisen tkuunlisen korjuksen. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli suoritettu huolto ei ole tämän tkuun kttm, ostj mks kikki sin liittyvät työ- j mterilikulut sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury Mrine niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercury Mrinelle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt seurvi: Sähköjärjestelmän korroosio Vurioiden iheuttm korroosio Pelkästään kosmeettiseen vurioon johtv korroosio Väärinkäyttö ti epäsinmukinen huolto Lisävrusteiden, mittreiden ti ohjusjärjestelmien korroosio Tehtll sennetun jet-vetolitteen korroosio Vesiksvillisuudest johtuv korroosio Vrost (sikkn hnkkimt ost) Alle vuoden pituisell rjoitetull tkuull myyty tuote Sovelluksess käytetyt tuotteet. Kuplliseksi käytöksi määritellään mikä thns työhön ti työsuhteeseen liittyvä tuotteen käyttö, ti mikä thns käyttö, jok tuott tulo jonkin ikn tkuujn kuluess, vikk tuotett käytettäisiin vin joittin sellisiin trkoituksiin C76 MARRASKUU 2008 Sivu 5

14 Os 1 - Tkuu Yleiset tkuutulukot Kuluttjsovellusten tkuu Moottorin mlli 350 MAG, 377 MAG, joiss on päästöjenhllintjärjestelmä Alue Amerikt (pitsi Brsili) Brsili Euroopp, Lähi-Itä, Afrikk Austrli, Uusi-Seelnti Tehtn vkio rjoitettu tkuu veneenvlmistjn sertifiointisemn mukn Ei sertifioitu 1 vuosi 2 vuott IQ-sertifioitu 2 vuott 3 vuott 2 vuott Rjoitettu korroosiotkuu kuluttjlle 3 vuott 2 vuott 3 vuott Jpni 1 vuosi 1 vuosi 1 vuosi Eteläinen Tyynimeri 2 vuott 2 vuott 2 vuott Muu Asi 1 vuosi 1 vuosi 1 vuosi Kupllisten sovellusten tkuu Moottorin mlli 350 MAG, 377 MAG, joiss on päästöjenhllintjärjestelmä Alue Amerikt (pitsi Brsili) Tehtn vkio rjoitettu tkuu veneenvlmistjn sertifiointisemn mukn Ei sertifioitu IQ-sertifioitu Kupllisten sovellusten rjoitettu korroosiotkuu 1 vuosi 1 vuosi 1 vuosi Brsili 2 vuott 2 vuott 2 vuott Euroopp, Lähi-Itä, Afrikk Austrli, Uusi- Seelnti Jpni Eteläinen Tyynimeri Muu Asi 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Hllituksen sovellusten tkuu Moottorin mlli 350 MAG, 377 MAG, joiss on päästöjenhllintjärjestelmä Alue Amerikt (pitsi Brsili) Tehtn vkio rjoitettu tkuu veneenvlmistjn sertifiointisemn mukn Ei sertifioitu IQ-sertifioitu Hllituksen sovellusten rjoitettu korroosiotkuu 1 vuosi 1 vuosi 3 vuott Brsili 2 vuott 2 vuott 2 vuott Euroopp, Lähi-Itä, Afrikk Austrli, Uusi- Seelnti Jpni Eteläinen Tyynimeri Muu Asi 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 3 vuott 1 vuosi ti 500 tunti Sivu C76 MARRASKUU 2008

15 Os 1 - Tkuu Kuluttjsovellusten tkuu Moottorin mlli SeCore 350 MAG, SeCore 377 MAG, joiss on päästöjenhllintjärjestelmä Alue Amerikt (pitsi Brsili) Tehtn vkio rjoitettu tkuu veneenvlmistjn sertifiointisemn mukn Ei sertifioitu IQ-sertifioitu Rjoitettu korroosiotkuu kuluttjlle 3 vuott 4 vuott 4 vuott Brsili 2 vuott 2 vuott 2 vuott Euroopp, Lähi-Itä, Afrikk Austrli, Uusi-Seelnti 3 vuott 4 vuott 3 vuott 4 vuott Jpni 1 vuosi 1 vuosi 1 vuosi Eteläinen Tyynimeri 2 vuott 2 vuott 2 vuott Muu Asi 1 vuosi 1 vuosi 1 vuosi Kupllisten sovellusten tkuu Moottorin mlli SeCore 350 MAG, SeCore 377 MAG, joiss on päästöjenhllintjärjestelmä Alue Amerikt (pitsi Brsili) Tehtn vkio rjoitettu tkuu veneenvlmistjn sertifiointisemn mukn Ei sertifioitu IQ-sertifioitu Kupllisten sovellusten rjoitettu korroosiotkuu 1 vuosi 1 vuosi 1 vuosi Brsili 2 vuott 2 vuott 2 vuott Euroopp, Lähi- Itä, Afrikk Austrli, Uusi- Seelnti Jpni Eteläinen Tyynimeri Muu Asi 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti Hllituksen sovellusten tkuu Moottorin mlli SeCore 350 MAG, SeCore 377 MAG, joiss on päästöjenhllintjärjestelmä Alue Amerikt (pitsi Brsili) Tehtn vkio rjoitettu tkuu veneenvlmistjn sertifiointisemn mukn Ei sertifioitu IQ-sertifioitu Kupllisten sovellusten rjoitettu korroosiotkuu 1 vuosi 1 vuosi 3 vuott Brsili 2 vuott 2 vuott 2 vuott Euroopp, Lähi- Itä, Afrikk Austrli, Uusi- Seelnti Jpni Eteläinen Tyynimeri Muu Asi 1 vuosi ti 500 tunti 1 vuosi ti 500 tunti 4 vuott 1 vuosi ti 500 tunti C76 MARRASKUU 2008 Sivu 7

16 Os 1 - Tkuu Mercuryn IQ-sertifiointiohjelm Mercuryn IQ-sertifioidun vlmistjn sentmt Mercury MerCruiser -tuotteet ovt IQ-sertifioituj tuotteit, joille nnetn ehkä yhden (1) vuoden rjoitettu lisätkuu. IQ-sertifiointiohjelm kehitettiin niitä MerCruiserin veneveistämösikkit vrten, jotk ovt yltäneet korkempiin vlmistusstndrdeihin. Se on ln ensimmäinen j ino kttv vlmistjien sennuksiin liittyvä sertifiointiohjelm. Ohjelmll on kolme tvoitett: 1. Prnt tuotteiden kokonisltu. 2. Prnt veneen omistmiskokemust. 3. Prnt sikstyytyväisyyttä yleensä. Sertifiointiprosessin trkoituksen on trkist kikki vlmistukseen j moottorien sennukseen liittyvät seikt. Ohjelm käsittää suunnittelun, vlmistuksen j sennuksen trkistusviheet, joit veneveistämöjen on noudtettv. Sertifioinniss sovelletn johtvi menetelmiä, joill pyritään seurvn: Moottorin sennukseen liittyvät tehokkuudet j prht käytännöt Ensiluokkiset sennelm- j komponenttimäärittelyt. Tehokkt sennusprosessit. Aln vkiot lopputestusmenettelyt Veneveistämöt, jotk suorittvt ohjelmn menestyksellisesti loppuun j täyttävät kikki sertifiointivtimukset, svt IQjärjestelmän sertifioidun vlmistjn semn sekä Mercuryn yhden (1) vuoden rjoitetun lisätkuun kikille MerCruisermoottorill vrustetuille veneille, jotk on rekisteröity veneveistämön sertifiointipäivänä ti sen jälkeen missä päin milm thns. Mercury on omistnut osn verkkosivustostn IQ-sertifiointiohjelmn minostmiseen j sen kuluttjille ntmien etujen vlottmiseen. Tämänhetkinen luettelo MerCruiser-moottorill vrustetuist venemerkeistä, jotk ovt sneet IQsertifioinnin, on nähtävissä sivustoss Klifornin päästöjen rjoitettu tkuu HUOMAUTUS: Mercury Mrine ei käytä mllivuosi Mercury MerCruiser-tuotelinjss. Klifornin ilmvrntolutkunnn tkuumääräysten noudttmiseksi j pelkästään sitä trkoitust vrten, mllivuosi trkoitt sm kuin klenterivuosi. Esimerkiksi mllivuoden 2003 tuotteet viittvt tuotteisiin, jotk on vlmistettu klenterivuonn Klifornin ilmvrntolutkunt (Cliforni Air Resources Bord) on julkissut ilmnssteiden päästömääräykset sisä- j sisäperämoottoreille. Määräykset koskevt kikki sisä- j sisäperämoottoreit, jotk on vlmistettu mllivuodeksi 2003 j sitä myöhemmin. Näiden määräysten mukisesti Mercury Mrine nt tämän rjoitetun tkuun päästöjenhllintjärjestelmille (ktso seurvss lueteltvt päästöjenhllintjärjestelmien ost) j tk lisäksi, että sisä- ti sisäperämoottori on suunniteltu, rkennettu j vrustettu noudttmn kikki voimss olevi Klifornin ilmvrntolutkunnn omksumi sääntöjä sen työturvllisuuslin (Helth nd Sfety Code) lukujen 1 j 2, osn 5, joksen 26 ntmien vltuuksien nojll. Tietoj rjoitetust tkuust, jok koskee päästöihin liittymättömiä perämoottorin osi, st perämoottoriisi kuuluvst rjoitetun tkuun ilmoituksest. Mitä tkuu ktt HUOMAUTUS: Mercury Mrine ei käytä mllivuosi Mercury MerCruiser-tuotelinjss. Klifornin ilmvrntolutkunnn tkuumääräysten noudttmiseksi j pelkästään sitä trkoitust vrten, mllivuosi trkoitt sm kuin klenterivuosi. Esimerkiksi mllivuoden 2003 tuotteet viittvt tuotteisiin, jotk on vlmistettu klenterivuonn Sivu C76 MARRASKUU 2008

17 Os 1 - Tkuu HUOMAUTUS: Jälleenmyyjä rekisteröi moottorisi tkuun sinun puolestsi. Tkuurekisteröinti ei liity millään tvll luvn, nimikkeen ti rekisteröinnin hnkintn osvltion veneilyvirnomisilt. Sinun pitää pyytää jälleenmyyjää päivittämään tkuurekisteröintitietosi, jos osoitteesi vihtuu ti moottorin omistjuus siirtyy toiselle. (Tällinen muutos voidn tehdä milloin thns.) Ktso lisätietoj opskirjn kohdst Tkuurekisteröinti ti kysy jälleenmyyjältä. Mercury Mrine tk, että sen uusien mllivuoden 2003 j myöhempien sisä- j sisäperämoottorien, jotk on sertifioitu Kliforniss j rekisteröity Kliforniss suville sikkille, päästöjenhllintjärjestelmien osiss (ktso seurv päästöjenhllintjärjestelmän osien luettelo) ei ole mterili- ti vlmistusvikoj, jotk iheuttvt tkuunlisen osn poikkemisen kikiss olennisiss suhteiss Mercury Mrinen Klifornin ilmvrntolutkunnlle jättämässä sertifiointihkemuksess kuvtust osst jnjksoksi j ehdoill, jotk ilmoitetn myöhempänä. Tkuuvin määrityksen hint kuuluu tkuun piiriin (jos tkuukorvushkemus hyväksytään). Tkuun lisen osn vioittumisen iheuttmt vuriot muille moottorin osille korjtn myös tkuun lisin. Tkuun kestoik HUOMAUTUS: Mercury Mrine ei käytä mllivuosi Mercury MerCruiser-tuotelinjss. Klifornin ilmvrntolutkunnn tkuumääräysten noudttmiseksi j pelkästään sitä trkoitust vrten, mllivuosi trkoitt sm kuin klenterivuosi. Esimerkiksi mllivuoden 2003 tuotteet viittvt tuotteisiin, jotk on vlmistettu klenterivuonn Tämä rjoitettu tkuu koskee päästöjenhllintjärjestelmän komponenttej. Mllivuosien (sisä- ti sisäperä-) moottorien tietyillä osill on khden (2) vuoden tkuu joko tuotteen myyntipäivästä ti sen ensimmäisestä käyttöönottopäivästä lähtien (kumpi tulee ensin). Vuosimllien (sisä- ti sisäperä-) moottorien tietyillä päästöjenhllintosill on khden (2) vuoden tkuu joko tuotteen myyntipäivästä ti sen ensimmäisestä käyttöönottopäivästä lähtien (kumpi tulee ensin). Vuosimllin 2008 (sisä- ti sisäperä-) moottorien tietyillä päästöjenhllintosill on kolmen (3) vuoden ti 480 tunnin tkuu (kumpi tulee ensin) joko tuotteen myyntipäivästä ti sen ensimmäisestä käyttöönottopäivästä lähtien (kumpi tulee ensin). Vuosimllin 2009 j myöhempien (sisä- ti sisäperä-) moottorien tietyillä päästöjenhllintosill on kolmen (3) vuoden ti 480 tunnin tkuu (kumpi tulee ensin) joko tuotteen myyntipäivästä ti sen ensimmäisestä käyttöönottopäivästä lähtien (kumpi tulee ensin). Päästöihin liittyvät normlin kunnosspidon kohteet, kuten sytytystulpt j suodttimet, jotk ovt tkuunlisten osien listll (ktso seurvst), on tttu vin niiden ensimmäiseen vdittvn vihtoon sti. (Ktso Huoltotulukko). Tkuuikn suoritettu osien korjus ti vihto ti huoltotehtävän suorittminen ei pidennä tämän tkuun kestoik sen lkuperäistä päättymispäivää edemmäksi. Voimss olev tkuuik voidn siirtää seurvlle ostjlle. (Ktso tkuun siirto koskevi ohjeit.) Käytetyn ti tkisinotetun tuotteen ti tuotteen, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok on snut tuotteen vkuutusvteen seuruksen, tkuusuoj ruke. Miten tkuusuojn s Asikkn pitää järjestää Mercurylle kohtuullinen tilisuus korjuksen tekoon sekä kohtuullinen käsiksi pääsy tuotteeseen tkuuhuollon suorittmiseksi. Tkuuvteet tulee esittää tuomll tuote trkstettvksi Mercuryn jälleenmyyntipisteeseen, jok on vltuutettu tuotteen huoltmiseen. Jos ostj ei voi toimitt tuotett selliselle jälleenmyyjälle, ilmoit sist Mercury Mrinelle, niin Mercury järjestää trkstuksen j tkuunliset korjukset. Tässä tpuksess ostj mks kikki sin liittyvät kuljetuskustnnukset j/ti mtkkulut. Mikäli tkuu ei kt suoritettu huolto, ostj mks kikki selliseen liittyvät työ- j mterilikustnnukset sekä kikki muut kyseiseen huoltoon liittyvät kulut. Ellei Mercury niin pyydä tekemään, ostjn ei pidä lähettää tuotett ti tuotteen osi suorn Mercurylle. Tkuun smiseksi jälleenmyyjälle on esitettävä todiste rekisteröidystä omistuksest tkuuhuollon pyytämisen yhteydessä. Mitä Mercury tekee Mercury Mrinen yksinominen j ino velvoite tämän tkuun puitteiss on rjoitetusti, omll kustnnuksellmme j vlintmme mukn, korjt ti viht villiset ost uusiin ti Mercury Mrinen hyväksymiin peruskorjttuihin osiin ti korvt Mercury-tuotteest mksettu hint. Mercury vr oikeuden tehdä ik join prnnuksi ti muutoksi tuotteisiin olemtt velvollinen tekemään muutoksi ikisemmin vlmistettuihin tuotteisiin. Mitä tkuu ei kt Tämä rjoitettu tkuu ei kt rutiinihuoltokohteit, virityksiä, säätöjä, normli kulumist, vurioit, jotk johtuvt väärinkäytöstä, epänormlist käytöstä, sellisen potkurin ti välityssuhteen käytöstä, jok ei nn moottorin käydä sille suositetull täysksun kierroslukulueell (ktso Teknisiä tietoj), tuotteen käytöstä tvll, jok ei noudt suositeltvi käyttötoimenpiteitä, liminlyönnistä, onnettomuudest, veteen uppomisest, virheellisestä sennuksest (sinmukiset sennust koskevt tekniset tiedot j menettelyt ovt tuotteen sennusohjeiss), epäsillisest huollost, sellisen lisävrusteen ti osn käytöstä, jok ei ole meidän vlmistmmme ti myymämme, suihkupumpun siipipyöriä j putki, polttoineit, öljyjä ti voiteluineit, jotk eivät sovi tuotteen knss käytettäviksi (ktso Teknisiä tietoj), osien muuntmist ti poisto ti veden pääsyä moottoriin polttoineen syötön, imusrjn ti pkoksujärjestelmän kutt. Tuotteen käyttö kisoihin ti muuhun kilpilutoimintn ti käyttö kilpilutyyppisen lyksikön knss missään viheess, jop edellisen omistjn toimest, mitätöi tkuun. Tämä tkuu ei kt vesiltä nostoon, vesille lskuun, hinukseen, säilytykseen, puhelimen käyttöön, vuokrn, iheutuneeseen hittn, liturimksuihin, vkuutuksen hnkintn, linn mksuihin, jn hukkn, nsioiden menetykseen ti mihin thns muun tyyppiseen stunnis- ti seurnnisvhinkoon liittyviä kustnnuksi. Lisäksi veneen suunnittelust johtuvn veneen rkenteiden ti mterilin poistoon j/ti vihtoon liittyvät kulut, jott tuotteeseen päästäisiin veneessä käsiksi, eivät ole tämän tkuun kttmi C76 MARRASKUU 2008 Sivu 9

18 Os 1 - Tkuu Tkuuseen kuulumttomn päästöjenhllintlitteiden j -järjestelmien kunnosspidon, vihdon ti korjuksen s suoritt mikä thns venemoottorien korjusliike ti -henkilö. Muiden kuin Mercury-osien käyttö tkuuseen kuulumttomn kunnosspitoon j korjukseen ei ole ihe muiden tkuunlisten töiden kieltämiseen. Lisäosien (kuten Klifornin sääntökokoelmn nimikkeen 13 kohdss 1900 ()(1) j ()(10) on määritelty) ti muutettujen osien käyttö, joit Klifornin ilmvrntolutkunt ei ole sllinut, voi oll iheen tkuuvteen kieltämiseen Mercuryn Mrinen hrkinnn mukn. Sllimttomien lisäosien ti muutettujen osien iheuttmt tkuunlisten osien vit eivät kuulu tkuun piiriin. Päästöjenhllintjärjestelmän ost 1. Polttoineen nnostelujärjestelmä. Ksutin j sisäiset ost (j/ti pineensäädin ti polttoineen ruiskutusjärjestelmä). Ilm/polttoinesuhteen tkisinkytkentä- j hllintjärjestelmä c. Kylmäkäynnistyksen rikstusjärjestelmä d. Imuventtiili(t) 2. Imuilmjärjestelmä. Hllittu kuumilminen imujärjestelmä. Imusrj c. Ilmnsuodtin d. Turohdinjärjestelmät e. Kuumilmn nousuputken venttiilisennelm 3. Sytytysjärjestelmä. Sytytystulpt. Mgneetto- ti elektroninen sytytysjärjestelmä c. Sytytyksen joitusjärjestelmä d. Sytytyskäämi j/ti ohjusyksikkö e. Sytytysjohdot 4. Voitelujärjestelmä. Öljypumppu j sisäiset ost. Öljyn ruiskutussuuttimet c. Öljymittri 5. Positiivinen kmpikmmion tuuletusjärjestelmä (PCV). PCV-venttiili. Öljyn täyttöukon tulpp 6. Pkojärjestelmä.. Pkosrj. Pkoputken mutk c. Pkoputken välimutk d. Alempi pkoputki e. Peräputki 7. Ktlysttori- ti lämpörektorijärjestelmä. Ktlysttori. Lämpörektori c. Pkosrj d. Pkoventtiili(t) 8. Edeltävissä järjestelmissä käytettävät sekliset ost. Letkut, kiristimet, liittimet, putket, tiivisteet ti tiivistyslitteet sekä kiinnitysost. Hihnpyörät, hihnt j välipyörät c. Tyhjiö-, lämpö-, suunt- j ikherkät venttiilit j ktkisimet. d. Elektroniset säätimet Vstuuvpuslusekkeet j rjoitukset VASTUUVAPAUSLAUSEKKEET JA RAJOITUKSET TÄMÄ TAKUU EI NIMENOMAISESTI KATA KONKLUDENTTISIA TAKUITA MYYNTIKELPOISUUDESTA EIKÄ TIETTYYN TARKOITUKSEEN SOVELTUVUUDESTA. SIKÄLI KUIN KONKLUDENTTISIA TAKUITA EI VOIDA JÄTTÄÄ TAKUUN ULKOPUOLELLE, NE RAJOITETAAN ILMAISTUN TAKUUN KESTOAIKAAN. SATUNNAIS- JA SEURANNAISVAHINGOT JÄÄVÄT TÄMÄN TAKUUSUOJAN ULKOPUOLELLE. ERÄISSÄ OSAVALTIOISSA/ MAISSA EI SALLITA YLLÄ YKSILÖITYJÄ VASTUUVAPAUS-, RAJOITUS- JA POISSULKEMISLAUSEKKEITA. NE EIVÄT SITEN EHKÄ KOSKE SINUA. TÄMÄ TAKUU ANTAA SINULLE MÄÄRÄTTYJÄ LAILLISIA OIKEUKSIA, JA SINULLA VOI MYÖS OLLA MUITA LAILLISIA OIKEUKSIA, JOTKA VAIHTELEVAT MAAN TAI OSAVALTION MUKAISESTI. Sivu C76 MARRASKUU 2008

19 Os 1 - Tkuu Jos sinull on kysyttävää tkuut koskevist oikeuksistsi j velvollisuuksistsi, ktso yhteystiedot Omistjn huoltovust. Klifornien päästöjenhllinnn tkuuilmoitus Tkuut koskevt oikeutesi j velvollisuutesi Klifornin ilmvrntolutkunt selittää mielellään mllivuoden 2003 j myöhempien sisä- j sisäperämoottorien 1. päästöjenhllintjärjestelmän tkuun. Kliforniss uudet sisä- j sisäperämoottorit täytyy suunnitell, rkent j vrust täyttämään osvltion nkrt svusumu estävät normit. Mercury Mrinen täytyy nt tkuu sisä- ti sisäperämoottorisi päästöjenhllintjärjestelmälle ll lueteltviksi joiksi edellyttäen, ettei sisä- ti sisäperämoottorisi ole käytetty väärin, liminlyöty ti huollettu kelvottomsti. Moottorin päästöjenhllintjärjestelmään voi kuulu sellisi osi kuin ksutin ti polttoineen ruiskutusjärjestelmä, sytytysjärjestelmä ti ktlysttori. Siihen voi myös sisältyä letkuj, hihnoj, liittimiä j muit päästöihin liittyviä sennelmi. Missä tkuun linen vik esiintyy, Mercury Mrine korj sisä- ti sisäperämoottorisi ilmn sinulle koituvi kuluj, mukn lukien vinmääritys, ost j työ. Vlmistjn tkuusuoj Mllivuosien kipinäsytytteisille veneiden sisä- j sisäperämoottoreille: Tiettyjen päästöjenhllintosien tkuu mllivuosien sisä- j sisäperämoottoreiss on 2 vuott. Jos jokin päästöihin liittyvä moottorisi os vioittuu tkuun olless voimss, Mercury Mrine korj ti viht osn. Omistjn tkuut koskevt velvollisuudet Sinä olet sisämoottorin ti sisäperämoottorin omistjn vstuuss omistjn käsikirjss lueteltujen vdittvien huoltojen suorittmisest. Mercury Mrine suosittelee, että pidät tlless kikkien sisä- ti sisäperämoottoriisi liittyvien huoltotöiden kuitit, mutt Mercury Mrine ei voi kieltää tkuut pelkästään kuittien puutteen vuoksi ti sen tki, ettet ole vrmistnut kikkien iktulun mukisten huoltotöiden suorittmist. Sisä- ti sisäperämoottorin omistjn sinun pitäisi oll tietoinen, että Mercury Mrine voi kieltää sinult tkuusuojn, jos sisäti sisäperämoottorisi ti sen os on vioittunut väärinkäytön, liminlyönnin, kelvottomn kunnosspidon ti hyväksymättömien muutoksien tki. Tkuusuoj kumotn käytetylle ti tkisinotetulle tuotteelle ti tuotteelle, jok on hnkittu huutokupst, romukupst ti vkuutusyhtiöstä, jok si tuotteen vkuutusvteen seuruksen. Olet velvollinen viemään heti, kun ongelm esiintyy, sisä- ti sisäperämoottorisi Mercury-jälleenmyyjälle, joll on vltuudet huolt tuote. Tkuukorjukset suoritetn loppuun kohtuullisess jss, jok ei ylitä 30 päivää. Jos sinull on kysyttävää tkuut koskevist oikeuksistsi j velvollisuuksistsi, ktso yhteystiedot Omistjn huoltovust. Päästöjenhllinttietojen merkki Mercury MerCruiser kiinnittää tehtll näkyvään pikkn moottoriin väärinkäyttöä kestävän päästöjenhllinttietojen merkin. Vdittvn päästöilmoituksen lisäksi merkissä luetelln moottorin srjnumero, tuoteperhe, STD-rvo (päästöstndrdi/-rj), vlmistusik (kuukusi, vuosi) j moottorin iskutilvuus. Huom, että todistus mtlist päästöistä ei vikut moottorien kuntoon, toimintn ti suorituskykyyn. Veneveistämöt j jälleenmyyjät eivät s poist ennen myyntiä tätä kilpeä ti os, johon se on kiinnitetty. Jos muutokset ovt välttämättömiä, ot yhteys Mercury MerCruiseriin j kysy vihtomerkkien stvuudest ennen kuin jtkt. HUOMAUTUS: Kun CE-merkki näkyy moottoriss olevn päästöjenhllinttietojen merkin oikess lkulmss, vtimustenmukisuusvkuutus on voimss. Ktso lisätietoj tämän ohjekirjn etusivult. EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO XXXX CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL # FAMILY STD. XXXXXXXX XXXXXXXXXXXX XX.X g/kw-hr D.O.M. DISP MMM YYYY X.XL Päästöjenhllintmerkki täyttää Klifornin päästövtimukset "SERIAL#" Moottorin srjnumero "FAMILY" Moottoriryhmä "STD." Päästöstndrdi "D.O.M." Vlmistuspäivämäärä 1. Mercury Mrine ei käytä mllivuosi Mercury MerCruiser-tuotelinjss. Klifornin ilmvrntolutkunnn tkuumääräysten noudttmiseksi j pelkästään sitä trkoitust vrten, mllivuosi trkoitt sm kuin klenterivuosi. Esimerkiksi mllivuoden 2003 tuotteet viittvt tuotteisiin, jotk on vlmistettu klenterivuonn C76 MARRASKUU 2008 Sivu 11

20 Os 1 - Tkuu "DISP" Iskutilvuus EMISSION CONTROL INFORMATION NOT FOR SALE IN CALIFORNIA REFER TO OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL # FAMILY STD. XXXXXXXX XXXXXXXXXXXX XX.X g/kw-hr D.O.M. DISP MMM YYYY X.XL Päästöjenhllintmerkki Ei myytävänä Kliforniss "SERIAL#" Moottorin srjnumero "FAMILY" Moottoriryhmä "STD." Päästöstndrdi "D.O.M." Vlmistuspäivämäärä "DISP" Iskutilvuus Omistjn vstuu Käyttäjän on teetettävä moottorin rutiinihuolto, jott päästötsot pysyvät määrättyjen stndrdien vtimusten rjoiss. Käyttäjä ei s tehdä moottoriin mitään muutoksi, jotk voivt muutt teho ti slli päästöjen ylittävän tsot, joiden mukisiksi moottorin tehdssetukset on tehty. Päästöjen todistuskyltti (tähti) Veneesi runkoon on merkitty jokin seurvist tähtimerkeistä. Puhtmmn venemoottorin symoli merkitsee: 1. Puhtmp ilm j vesistöjä - terveellisempää elämäntyyliä j ympäristöä. 2. Premp polttoinetloutt - kulutt jop prosentti vähemmän ensiiniä j öljyä kuin tvnomiset kksithtiset ksutinmoottorit, mikä säästää rh j luonnonvroj. 3. Pitempää päästötkuut - suojelee kuluttj j tekee käytöstä huoletont. 1. tmmikuut 2003 lähtien yksi kolmen ti neljän tähden merkki liitetään jokiseen tehtn hyväksymään Mercury MerCruiser -moottoriin. Kikkien Mercury MerCruiser -moottorien (500 hv j pienempien) päästörvot ovt kolmen tähden erittäin vähäiset ti neljän tähden huippuvähäiset päästöt. Kolmen tähden merkki osoitt, että moottori täyttää ilmvrntolutkunnn vuonn 2007 j myöhemmin sisäperä- j sisämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. Tähtimerkki kiinnitetään rungon vsemmlle puolelle kuvn osoittmll tvll. XX 1234 XX - Suositeltv sijinti - Toissijinen sijinti Sivu C76 MARRASKUU 2008

21 Os 1 - Tkuu Yhden tähden vähäiset päästöt mc Yhden tähden merkki yksilöi henkilökohtiset vesikulkuneuvot, perä-, sisäperä- j sisämoottorit, jotk täyttävät ilmvrntolutkunnn vuonn 2001 henkilökohtisilt vesikulkuneuvoilt j perämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 75 % pienempiä kuin tvnomisten kksithtisten ksutinmoottorien päästöt. Nämä moottorit vstvt Yhdysvltin EPA:n vuoden 2006 venemoottoristndrdej. Khden tähden erittäin vähäiset päästöt FO IDA Khden tähden merkki yksilöi henkilökohtiset vesikulkuneuvot, perä-, sisäperä- j sisämoottorit, jotk täyttävät ilmvrntolutkunnn vuonn 2004 henkilökohtisilt vesikulkuneuvoilt j perämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 20 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. mc Kolmen tähden ultr- vähäiset päästöt A SS D Kolmen tähden merkki yksilöi moottorit, jotk täyttävät ilmvrntolutkunnn henkilökohtisilt vesikulkuneuvoilt j perämoottoreilt vdittvt pkoksunormit ti vuonn 2003 sisäperäj sisämoottoreilt vdittvt pkoksunormit. Nämä normit täyttävien moottorien päästöt ovt 65 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. mc Neljän tähden Super- ultrvähäiset päästöt RN F T Neljän tähden merkki yksilöi moottorit, jotk täyttävät ilmvrntolutkunnn vuonn 2009 sisäperä- j sisämoottoreilt vdittvt pkoksunormit. Henkilökohtiset vesikulkuneuvot j perämoottorit sttvt myös täyttää nämä normit. Nämä normit täyttävien moottorien päästöt ovt 90 % pienempiä kuin yhden tähden vähäisten päästöjen moottorien. mc C76 MARRASKUU 2008 Sivu 13

22 Os 1 - Tkuu Huomutuksi: Sivu C76 MARRASKUU 2008

23 Sisällysluettelo Os 2 - Moottoriisi tutustuminen Tunnistus Moottorin srjnumeron trr, MPI...16 Alph perävetolitteen trrojen tunnistus...16 Alph peräpeilin srjnumero...16 Brvo sisäperämoottorien srjnumero j tunnistus..17 Brvo peräpeilin srjnumero...17 Nrullinen hätäktkisin Mittristo VesselView...19 Digitlimittrit...19 Anlogimittrit...20 Kukosäätimet (ei DTS mllit) Kukosäätimet...20 Kojelutn sennettvt Konsoliin sennettvt Kukosäätimet (DTS mllit) Kukosäätimet...21 Kojelutn sennettvn mllin toiminnot...22 Konsoliin sennettvn mllin toiminnot yksi moottori...22 Os 2 - Moottoriisi tutustuminen Ohuell kompssinsuojuksell vrustetun, konsoliin sennettvn mllin toiminnot yksi moottori...23 Konsoliin sennettvn mllin toiminnot kksi moottori...23 Khden moottorin synkronointi...24 Khden ruorisemn hllinnn siirto...24 Khden ruorisemn synkronointi ennen semnsiirto Zero Effort toiminnot...25 Hydrulinen jokulmn säätö Yhden moottorin jokulm/ylöskippus Kksoismoottorin jokulm/ylöskippus Sähköjärjestelmän ylivirtsuojus Äänihälytin Huomio Vkv OBDM Äänihälyttimen testus Gurdinin strtegi C76 MARRASKUU 2008 Sivu 15

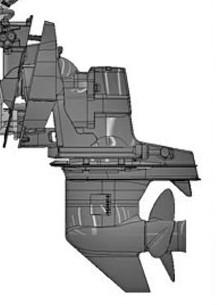

24 Os 2 - Moottoriisi tutustuminen Tunnistus Srjnumerot ovt vlmistjn koodej moniin teknisiin yksityiskohtiin, jotk koskevt MerCruiser-moottorisi. Kun ott yhteyttä MerCruiser-huoltoon, ilmoit in mlli- j srjnumerot. Moottorin srjnumeron trr, MPI Srjnumeron trr sijitsee moottorikopn päällä. Srjnumeroiden j huoltokohteiden värikooditrr Moottorin srjnumero on myös leimttu moottorilohkoon. Alph-perävetolitteen trrojen tunnistus Vetolitteen srjnumero sijitsee Alph-perävetolitteen vsemmll puolell. Vetolitteen välityssuhde sijitsee Alph-perävetolitteen oikell puolell Alph-perävetolite - Vetolitteen välityssuhteen trr (oikell puolell) - Srjnumeron trr (vsemmll puolell) Alph-peräpeilin srjnumero Peräpeilin srjnumero sijitsee peräpeilisennelmn päällä Alph-peräpeilisennelmn srjnumero Sivu C76 MARRASKUU 2008

25 Brvo-sisäperämoottorien srjnumero j tunnistus Os 2 - Moottoriisi tutustuminen Sisäperämoottorin srjnumero, välityssuhde, mllinumero j viivkoodi on upotettu mdoituskilpeen, jok sijitsee Brvosisäperämoottorin vsemmll puolell. c d - Viivkoodi - Srjnumero c - Välityssuhde d - Mllinumero Myös srjnumero on leimttu sisäperämoottorin koteloon tksuojuksen sisäpuolelle. Tätä käytetään vltuutettujen MerCruiser-liikkeiden pysyvänä viitteenä Brvo-sisäperämoottorin srjnumeron leimus - Srjnumeron leimus Brvo-peräpeilin srjnumero Brvo-peräpeilin srjnumero on leimttu Brvo-peräpeilisennelmn U-pultin kilpeen. Brvo-peräpeilisennelmn U-pultin kilpi - Peräpeilisennelmn srjnumero C76 MARRASKUU 2008 Sivu 17

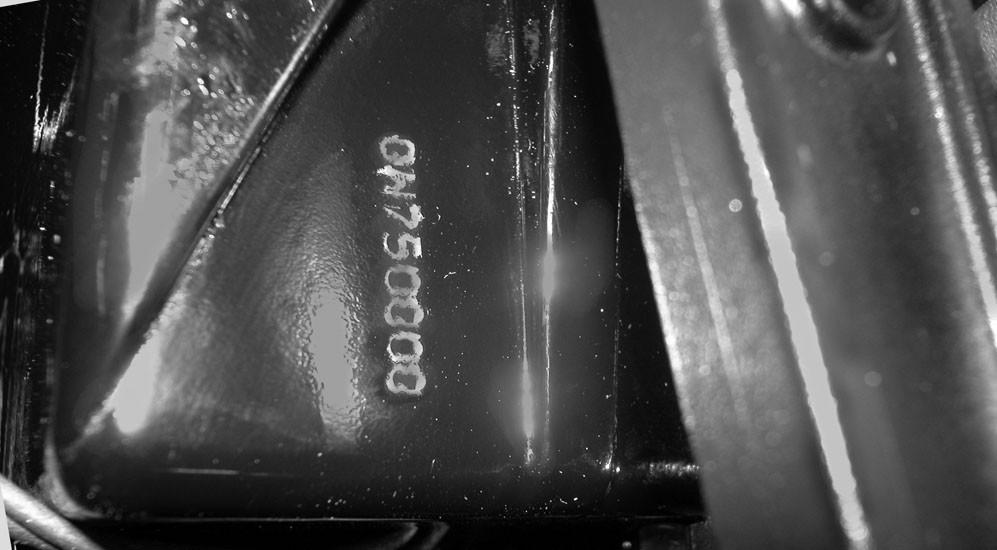

26 Os 2 - Moottoriisi tutustuminen Srjnumero on leimttu myös kiinnitysrunkoon. Tätä käytetään vltuutettujen MerCruiser-liikkeiden pysyvänä viitteenä. Kiinnitysrunko, johon on leimttu srjnumero - Peräpeilisennelmn srjnumero Nrullinen hätäktkisin Hätäktkisimen tehtävänä on smmutt moottori, kun kuljettj poistuu jjn piklt (esim. piskutuu vhingoss pois kuljettjn piklt) c RUN - Hätäktkisin - Nru c - Käyttäjäkiinnikkeet Vhingoss piskutuminen, kuten putominen yli lidn, tphtuu todennäköisimmin: mtllitisiss urheiluveneissä klstusveneissä suuritehoisiss veneissä Vhingoss piskutumisi voi sttu myös: huonojen jotpojen vuoksi jos istutn istuimell ti veneen lidll plnusnopeuksill jos seistään plnusnopeuksill jos jetn plnusnopeuksill mtlss ti esteikköisessä vedessä jos päästetään irti ohjuspyörästä sen vetäessä jompnkumpn suuntn jos käytetään lkoholi ti huumeit jos tehdään käännöksiä suurell veneen nopeudell Nrun pituus on yleensä cm (4 5 ft) kun se vedetään suorksi, j sen toisess päässä on ltt, jok työnnetään ktkisimeen, j toisess päässä on hknen, jok kiinnitetään kuljettjn. Hätäktkisijn nru on kierteinen, jott se on lepotilss niin lyhyt kuin mhdollist eikä sotkeudu lähellä oleviin esineisiin. Se on venyvä, jott minimoidn todennäköisyys sen ktivointiin vhingoss, jos kuljettj siirtyilee trkoituksell kuljettjn normlin pikn lähettyvillä. Jos hlutn lyhyempi hätäktkisinnru, kierrä nru kuljettjn rnteen ti säären ympäri ti tee nruun solmu. Hätäktkisimen ktivointi pysäyttää moottorin välittömästi, mutt veneen eteneminen jtkuu jonkin mtk riippuen nopeudest j mhdollisest kääntökulmst smmutushetkellä. Vene ei kuitenkn tee loppuun ympyräkäännöstä. Vene voi vpll kulkiessn iheutt sen kulkureitillä oleville vmmoj, jotk ovt yhtä vkvi, kuin veneen olless moottorin työntämänä. Muille veneessä oleville knntt ehdottomsti opett sinmukiset käynnistys- j jomenettelyt, jos he joutuvt hätätpuksess käyttämään moottori (esim. jos kuljettj piskutuu vhingoss ulos veneestä).! VAARA Jos kuljettj puto veneestä, moottori on smmutettv välittömästi veneen iskust iheutuvn vkvn vmmn ti kuolemn mhdollisuuden vähentämiseksi. Hätäktkisin on in kiinnitettävä hyvin nrull kuljettjn. Ktkisimen ktivoituminen vhingoss ti thttomsti normlin jon ikn on myös mhdollist. Tämä voi iheutt jonkin ti kikki seurvist, mhdollisesti vrllisist tilnteist: Sivu C76 MARRASKUU 2008

27 Os 2 - Moottoriisi tutustuminen Veneessä olevt sttvt piskutu eteenpäin, eteenpäinliikkeen odottmttomsti pysähtyessä, mikä on erityisen huolestuttv veneen etuosss oleville mtkustjille, jotk sttvt lentää keuln yli j jäädä mhdollisesti potkuri- ti ohjuskomponenttien runtelemiksi. Tehon j ohjuksen hllinnn menetys kovn merenkäynnin, voimkkn virrn ti kovn tuulen vllitess. Hllinnn menetys lituriin jettess.! VAARA Vältä hätäktkisimen vhingoss ti thttomsti ktivoitumisest johtuv vuhdin hidstumisen iheuttm vkv vmm ti kuolem. Veneen kuljettj ei s koskn lähteä kuljettjn piklt irrottmtt hätäktkisimen nru itsestään. Mittristo VesselView Moottorisssi stt oll seurv järjestelmänäyttö. Moottori stt oll liitetty SmrtCrft VesselView -näyttöön. Tämä näyttö on helppokäyttöinen lähde luksen eri järjestelmäien reliikisten tietojen trksteluun. Interktiivinen VesselView-näyttö vlvoo j rportoi jtkuvsti nopeus-, suorituskyky-, jokulm-, veden lämpötil-, syvyys- ym. käyttötietoj. Kun VesselView hvitsee ongelmn josskin siihen liitetyssä järjestelmässä, se ilmoitt veneen käyttäjälle ongelmst näyttämällä hälytysviestin. Tyypillinen VesselView-sovellus VesselView voidn liittää myös muihin luksen järjestelmiin, kuten GPS, generttorit j hytin ympäristösäädöt. Näin kttv luksen integrointi nt käyttäjälle mhdollisuuden vlvo j ohjt useit luksen järjestelmiä kätevästi yhdestä näytöstä. Digitlimittrit Mercury SmrtCrft System -kojepketti voidn ost tätä tuotett vrten. Mittripketti näyttää mm. seurvi toimintoj: moottorin kierrosluvun, jäähdytysineen lämpötiln, öljynpineen (vtii SmrtCrft-öljynpinelähetinsrjn), kkujännitteen, polttoineen kulutuksen j moottorin käyttötunnit. SmrtCrft-digitlimittreiss on myös uisteluohjus. Tämän vull lus pystyy pitämään yllä vkionopeutt moottorin kierroslukulueell /min SmrtCrft-mittrit - Kierroslukumittri - Nopeusmittri c - Järjestelmän LCD-näyttö c C76 MARRASKUU 2008 Sivu 19

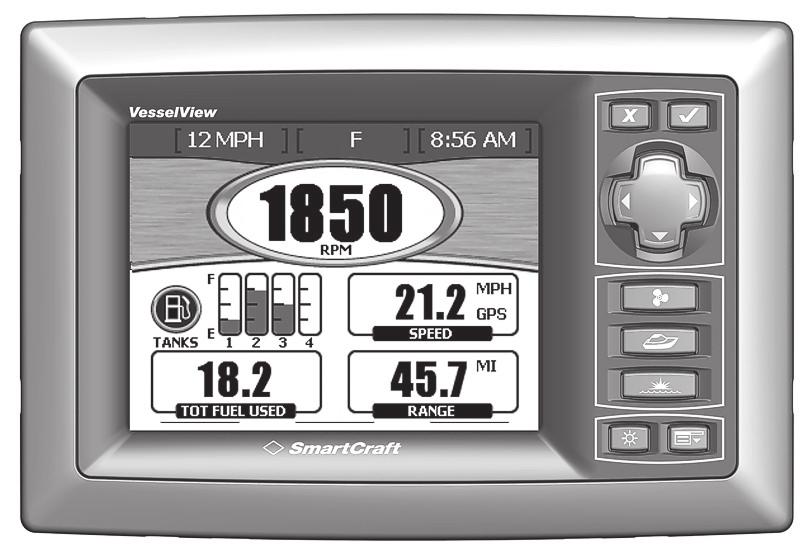

28 Os 2 - Moottoriisi tutustuminen SmrtCrft-mittrijärjestelmä utt myös Engine Gurdin -järjestelmän vinmäärityksessä. SmrtCrft-mittrijärjestelmä näyttää kriittisiä moottorihälytystietoj j mhdollisi ongelmi. Ktso SmrtCrft-mittrijärjestelmän ohjekirjst, mitä vroitustoimintoj mittrijärjestelmä vlvoo j miten sitä käytetään. Anlogimittrit Seurvss on lyhyt kuvus joisskin veneissä olevist tyypillisistä instrumenteist. Omistjn j käyttäjän tulee perehtyä kikkiin instrumentteihin j niiden toimintoihin. Instrumenttien j niiden vlmistjien suuren vlikoimn vuoksi sinun on syytä pyytää veneesi jälleenmyyjää selittämään veneesi erityiset mittrit j normlit lukemt KPH MPH X R P M L OIL H BATT C TEMP H c d e FUEL CRUISELOG TRIM f g h i j Viite Mittri Toiminto Nopeusmittri Osoitt veneen nopeuden. Kierroslukumittri Osoitt moottorin kierrokset minuutiss. c Öljynpinemittri Osoitt moottoriöljyn pineen. d Jännitemittri Osoitt kun jännitteen. e Jäähdytysnesteen lämpötilmittri Osoitt moottorin käyntilämpötiln. f Polttoinemittri Osoitt säiliössä olevn polttoinemäärän. g Tuntimittri Tllent moottorin käyttöjn. h Pilssituulettimen ktkisin Käyttää pilssituuletint. i Virtlukko Ant käyttäjän käynnistää j pysäyttää moottorin. j Trimmimittri Osoitt sisäperämoottorin kulmn (trimmi ylös/ulos j ls/sisään). Kukosäätimet (ei DTS-mllit) Kukosäätimet Omn veneesi vrusteen voi oll Mercury Precision Prts- ti Quicksilver-kukosäädin. Kikiss säätimissä ei ole ehkä kikki näytettyjä toimintoj. Pyydä myyntiliikkeeltä omn kukosäätimesi kuvus j/ti esittely. Kojelutn sennettvt f e - Vp-sennon lukituspinike - Pelkän ksun pinike c - Nrullinen hätäktkisin d - Kukosäätimen khvn jäykkyydensäätöruuvi e - Kukosäätimen khv f - Trimmi/kippipinike c d mc Sivu C76 MARRASKUU 2008

29 Os 2 - Moottoriisi tutustuminen Vp-sennon lukituspinike Estää vihteen j ksun kytkemisen vhingoss. Vp-sennon lukituspinike on pinettv sisään, jott ohjuskhv sdn pois vp-sennost. Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin kukosäätimen khvn olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen vustmiseen. Nrullinen hätäktkisin Kytkee sytytyksen pois, jos kuljettj (hätäktkisimeen yhdistettynä ollessn) siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Ktso Nrullinen hätäktkisin. Kukosäätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Jtk eteenpäin pinmist nopeuden lisäämiseksi. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä) Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Trimmi/kippipinike Ktso Hydrulinen jokulmn säätö. Konsoliin sennettvt d c - Pelkän ksun pinike - Kukosäätimen khv c - Ajokulmn säätökytkin d - Ylöskippuskytkin c d mc Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Tämä tehdään vputtmll vihdemeknismi kukosäätimen khvst. Pelkän ksun pinikett voidn pin vin, kun kukosäätimen khv on vp-sennoss. Kukosäätimen khvt Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Työnnä kukosäätimen khv eteenpäin nopell, lujll liikkeellä vp-sennost eteenpäinvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Kukosäätimen khvn jäykkyydensäätöruuvi (ei näkyvissä) Tällä ruuvill säädetään kukosäätimen khvn liikuttmiseen trvittv voim. Yksityiskohtiset säätöohjeet ovt kukosäätimen mukn tuleviss ohjeiss. Ajokulmn säätökytkin Ktso Hydrulinen jokulmn säätö -osst trkt jokulmn säätökytkimen käyttöohjeet. Ylöskippuskytkin Käytetään vetolitteen nostmiseen perävunukuljetust, vesillelsku, rntutumist ti mtlikkojo vrten. Ktso Hydrulinen jokulmn säätö -osst trkt ylöskippuskytkimen käyttöohjeet. Kukosäätimet (DTS-mllit) Kukosäätimet TÄRKEÄÄ: Koneess täytyy oll vrusteen Mercury Mrinen elektroninen kukosäädin. Tähän säätöjärjestelmään kuuluu vihteell käynnistyksen esto, mikä estää moottorin käynnistymisen, kun kukosäädin on eteenpäinjo- ti peruutussennoss. Lisätietoj on Mercury Precision Prtsin/Quicksilverin lisävrusteoppss. Digitlinen ksu- j vihdejärjestelmä (DTS), joll tätä moottori käytetään, trjo käynnistys- j smmutustoiminnot, ksun j vihteenvihdon hllinnn, vihteell käynnistyksen eston j hätäktkisintoiminnot. DTS-järjestelmä toimii erikoistuneiden ruorikomponenttien, kuten komentomoduulisrjn j elektronisen kukosäätimen knss. Pyydä jälleenmyyjältä omn kukosäätimesi kuvus j/ti esittely C76 MARRASKUU 2008 Sivu 21

30 Os 2 - Moottoriisi tutustuminen Kojelutn sennettvn mllin toiminnot c d e f g h - Nrullinen hätäktkisin - Kukosäätimen khv c - Vihdelukko d - Trimmi/kippikytkin e - Pelkän ksun pinike f - Käynnistys-/pysäytyspinike g - Pidäkkeen jäykkyydensäätöruuvi h - Kukosäätimen khvn jäykkyydensäätöruuvi Nrullinen hätäktkisin Kytkee sytytyksen pois, jos kuljettj (hätäktkisimeen yhdistettynä ollessn) siirtyy niin kus kuljettjn piklt, että ktkisin ktivoituu. Lisätietoj kytkimen käytöstä on kohdss Nrullinen hätäktkisin. Kukosäätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Vihdelukko Vihdelukon pinminen sllii moottorin vihteenvihdon. Vihdelukko täytyy pin in, kun kukosäätimen khv siirretään pois vp-sennost. Trimmi/kippikytkin (jos vrusteen) Lisätietoj on kohdss Hydrulinen jokulmn säätö. Pelkän ksun pinike Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun pinikett voidn pin vin kukosäätimen olless vpll j sitä tulee käyttää inostn moottorin käynnistyksen ti lämmitämisen vustmiseen. Käynnistys-/pysäytyspinike Veneen käyttäjä voi käynnistää ti pysäyttää moottorin ilmn virt-vint. Pidäkkeen jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Kukosäätimen khvn kitkn säätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Konsoliin sennettvn mllin toiminnot yksi moottori c d e g f h - + i Kukosäätimen khv - Trimmi/kippikytkin c - Aktiivinen vlo d - Neutrli vlo e - Vlintnäppäin f - Nuolinäppäimet g - Pelkän ksun / semn vlintnäppäin h - Pidäkkeen jäykkyyden säätö i - Kukosäätimen khvn jäykkyydensäätöruuvi Kukosäätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Trimmi/kippikytkin (jos vrusteen) Lisätietoj on kohdss Hydrulinen jokulmn säätö. Aktiivinen vlo Aktiivinen vlo pl merkkinä siitä, että kukosäädin on ktivoitu j käyttövlmis. Neutrli vlo Neutrli vlo pl, kun moottori on vpll. HUOMAUTUS: Vihteiston til määritetään moottorin vihteentoimilitteen sennost eikä vihdekytkimen sennost. Vlintnäppäin Vlitsee System Viewn näytössä näkyvät vihtoehdot j vhvist syötetyt tiedot. Nuolipinikkeet Nvigoi System Viewn näytössä näkyvissä toimintviesteissä. Pelkän ksun / semn vlintnäppäin Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun / semn vlintpinikkeen vull veneen käyttäjä voi myös vlit moottorin toimint ohjvn kukosäätimen, kun käytetään useit ruorisemi. Lisätietoj on kohdss Khden ruorisemn hllinnn siirto. Pidäkkeen jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Sivu C76 MARRASKUU 2008

31 Os 2 - Moottoriisi tutustuminen Kukosäätimen khvn kitkn säätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Ohuell kompssinsuojuksell vrustetun, konsoliin sennettvn mllin toiminnot yksi moottori - Kukosäätimen khv - Trimmi/kippikytkin c - Aktiivinen vlo d - Neutrli vlo e - Käynnistys-/pysäytyspinike f - Pelkän ksun / semn vlintnäppäin g - Pidäkkeen jäykkyyden säätö h - Kukosäätimen khvn jäykkyydensäätöruuvi Kukosäätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Trimmi/kippikytkin (jos vrusteen) Lisätietoj on kohdss Hydrulinen jokulmn säätö. Aktiivinen vlo Aktiivinen vlo pl merkkinä siitä, että kukosäädin on ktivoitu j käyttövlmis. Neutrli vlo Neutrli vlo pl, kun moottori on vpll. HUOMAUTUS: Vihteiston til määritetään moottorin vihteentoimilitteen sennost eikä vihdekytkimen sennost. Käynnistys-/pysäytyspinike Veneen käyttäjä voi käynnistää ti pysäyttää moottorin ilmn virt-vint. Pelkän ksun / semn vlintnäppäin Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun / semn vlintpinikkeen vull veneen käyttäjä voi myös vlit moottorin toimint ohjvn kukosäätimen, kun käytetään useit ruorisemi. Lisätietoj on kohdss Khden ruorisemn hllinnn siirto. Pidäkkeen jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Kukosäätimen khvn kitkn säätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Konsoliin sennettvn mllin toiminnot kksi moottori c c ACTIVE START STOP Trimmi/kippikytkin (jos vrusteen) Lisätietoj on kohdss Hydrulinen jokulmn säätö. - Trimmi/kippikytkin - Kukosäätimen khvt c - Aktiivinen vlo d - Neutrli vlo e - Vlintnäppäin f - Nuolinäppäimet g - Synkronointivlo h - Pelkän ksun / semn vlintnäppäin i - Pidäkkeen jäykkyyden säätö j - Kukosäätimen khvn jäykkyydensäätöruuvi Kukosäätimen khv Vihteen j ksun toimint ohjtn kukosäätimen khvn liikkeellä. Pin kukosäätimen khv eteenpäin vplt nopell, lujll liikkeellä eteenpäinvihteen ensimmäiseen pidäkkeeseen. Lisää nopeutt jtkmll eteenpäin työntämistä. Vedä kukosäätimen khv tksepäin vp-sennost nopell, lujll liikkeellä peruutusvihteen ensimmäiseen pidäkkeeseen j lisää nopeutt jtkmll tksepäin työntämistä. Aktiivinen vlo Aktiivinen vlo pl merkkinä siitä, että kukosäädin on ktivoitu j käyttövlmis. Neutrli vlo Neutrli vlo pl, kun moottori on vpll. d THROTTLE ONLY STATION SELECT d SYNC g h e e f f HUOMAUTUS: Vihteiston til määritetään moottorin vihteentoimilitteen sennost eikä vihdekytkimen sennost. Vlintnäppäin Vlitsee System Viewn näytössä näkyvät vihtoehdot j vhvist syötetyt tiedot. i g - + h j C76 MARRASKUU 2008 Sivu 23

32 Os 2 - Moottoriisi tutustuminen Nuolipinikkeet Nvigoi System Viewn näytössä näkyvissä toimintviesteissä. Synkronointivlo Synkronointivlo syttyy, kun DTS-järjestelmä thdist khden moottorin kierroslukuj. Pelkän ksun / semn vlintnäppäin Sllii ksun lisäyksen vihtmtt moottori vihteelle. Pelkän ksun / semn vlintpinikkeen vull veneen käyttäjä voi myös vlit moottorin toimint ohjvn kukosäätimen, kun käytetään useit ruorisemi. Ktso koht Khden ruorisemn hllinnn siirto. Pidäkkeen jäykkyydensäätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää voim, jot trvitn kukosäätimen khvn siirtämiseen pidäkesennoist (suojus täytyy poist). Ruuvin kiertäminen myötäpäivään lisää jäykkyyttä. Kukosäätimen khvn kitkn säätöruuvi Tätä ruuvi säätämällä voidn lisätä ti vähentää kukosäätimen khvn jäykkyyttä (suojus täytyy poist). Tällöin khv ei liiku yllättäen kovss llokoss. Käännä ruuvi myötäpäivään jäykkyyden lisäämiseksi j vstpäivään sen vähentämiseksi. Khden moottorin synkronointi Kun utomttinen synkronointitoiminto otetn käyttöön, se säätää utomttisesti vsemmn moottorin nopeutt oiken moottorin nopeutt vstvksi. Moottorien synkronointi ktivoituu utomttisesti, kun kummnkin moottorin nopeus on yli 900 1/min khden sekunnin jn j kukosäätimien khvt ovt 5 :n päässä toisistn. Automttinen synkronointi pysyy käytössä 95 %:n ksusentoon sti. Synkronointivlo syttyy, kun moottoreit synkronoidn. ACTIVE THROTTLE ONLY STAT ION SELECT Poist käytöstä siirtämällä toisen ti kummnkin kukosäätimen khv, kunnes ne ovt yli 5 :n päässä toisistn, vähennä moottorin nopeutt lle 900 1/min ti lisää moottorin nopeutt yli 95 %:iin. Khden ruorisemn hllinnn siirto Pelkän ksun / semn vlintpinikkeen vull veneen käyttäjä voi vlit moottorin toimint ohjvn kukosäätimen. Aktiivinen vlo pl moottori ohjvn kukosäätimen semss.! VAARA Vältä veneen hllinnn menetyksestä johtuvt vkvt vmmt ti kuolem. Veneen kuljettj ei s jättää ktiivist sem moottorin olless vihteell. Ruorisemn hllinnn s siirtää vin, kun kumpikin sem on miehitettynä. Yksi henkilö s tehdä ruorisemn hllinnn siirron vin moottorin olless vpll. HUOMAUTUS: Asemnsiirron ikn suositelln tyhjäkäyntisento. Jos kukosäädintä ei voi sett tyhjäkäyntisentoon, semnsiirto voidn tehdä vihteell. HUOMAUTUS: Pinisemll semnvlintpinikett uuden semn kohdll moottorin säädin voidn siirtää uuteen semn. Kukosäädin lk utomttisesti säätää moottorin kierrosluku j vihdesento uuden semn kukosäätimen khvn setuksi vstviksi. Säädä kukosäätimen khvoj hluttuun ksu- j vihdesentoon. 1. Aset ktiivinen kukosäädinvipu tyhjäkäyntisentoon. 2. Siirry epäktiiviseen ruorisemn j set kukosäädinvipu tyhjäkäyntisemn. 3. Pin pelkän ksun / semn vlintpinikett kerrn. "ACTIVE"-vlo syttyy merkiksi siitä, että kukosäätimen sem ohj moottori. SYNC Aktiivinen vlo - Pelkän ksun / semn vlintpinike ACTIVE THROTTLE ONLY STATION SELECT 4. Alkuperäisen kukosäädinsemn ktiivinen vlo smmuu. ACTIVE SYNC THROTTLE ONLY STAT ION SELECT 3433 Sivu C76 MARRASKUU 2008

33 Khden ruorisemn synkronointi ennen semnsiirto Os 2 - Moottoriisi tutustuminen Pinmll semnvlintpinikkeen ls veneen käyttäjä s kymmenen sekunti ik säätää uuden semn kukosäätimen khvn setukset entisen (epäktiiviseksi muuttuvn) semn khv-setuksi vstviksi. Jos khvt eivät vst toisin, neutrlivlo vilkkuu. Vlo vilkkuu nopemmin, kun khvt lähestyvät toistens setuksi. Kun vlo pl jtkuvsti, khvojen setukset vstvt toisin j pinike voidn vputt. Siirtoprosessi on nyt vlmis j uusi sem on hllinnss. Jos pinikett pinetn kuemmin kuin 10 sekunti, semnsiirto peruuntuu. Zero Effort -toiminnot c - Vihdevipu - Ksuvipu c - Trimmi/kippikytkin Vihdevipu Vihteit hllitn vihdevipu siirtämällä. Vihd peruutussentoon siirtämällä vihdevipu tkse. Vihd vplle siirtämällä vihdevipu keskelle. Vihd eteenpäinjoon siirtämällä vihdevipu eteen. Ksuvipu Ksu hllitn ksuvipu siirtämällä. Lisää kierrosluku siirtämällä ksuvipu eteen. Siirry täysksusentoon settmll ksuvipu etummiseen sentoon. Vähennä kierrosluku siirtämällä ksuvipu tksepäin. Siirry vähimmäiskierroslukuun (tyhjäkäynnille) settmll ksuvipu täysin tkse. Trimmi/kippikytkin Lisätietoj on kohdss Hydrulinen jokulmn säätö. Hydrulinen jokulmn säätö Hydrulinen jokulmn säätö nt käyttäjän säätää perävetolitteen kulm jon ikn, jott veneelle sdn ihnteellinen kulm eri kuormitus- j vesiolosuhteiss. Ylöskippustoiminto sllii myös käyttäjän nost perävetolitett perävunukuljetust, rntutumist, vesille lsku sekä hidsnopeuksist (moottorin käydessä lle /min) mtlikkojo vrten.! VAARA Liillinen trimmus voi suurill nopeuksill iheutt vkvn vmmn ti kuolemn. Ole vrovinen sisäperämoottori trimmtesssi. Älä trimm kippirenkn tukilppuj kuemms veneen olless mtkll ti moottorin kierrosnopeuden olless yli /min. Prhn suorituskyvyn smiseksi trimm perävetolite siten, että veneen pohj on 3-5 steen kulmss veteen mc79528 Perävetolitteen trimmus ylös/ulos voi: Yleensä lisätä huippunopeutt. Lisätä mvr jesssi vedenlisten esineiden yli ti mtlikoss. Aiheutt sen, että vene kiihtyy j lk plnt hitmmin. Liiksi trimmttun iheutt veneen hyppimistä ti kuplimist potkurin ympärillä C76 MARRASKUU 2008 Sivu 25

34 Os 2 - Moottoriisi tutustuminen Aiheutt moottorin ylikuumenemisen, jos se on trimmttun ylös/ulos niin pitkälle, että jokin jäähdytysveden ottoukoist joutuu vesirjn yläpuolelle. mc78529 Perävetolitteen trimmus ls/sisään voi: Autt venettä kiihtymään j siirtymään plnukseen nopemmin. Prnt yleensä jo-ominisuuksi llokoss. Useimmiten vähentää veneen nopeutt Liillisen lske eräiden veneiden keul niin pljon, että ne lkvt kyntää vettä keulll plntessn. Tämä voi iheutt odottmttomi käännöksiä jompnkumpn suuntn, ts. keulohjust, ti yliohjust, jos yritetään kääntyä ti kohdtn huomttv lto. mc79530 Yhden moottorin jokulm/ylöskippus Yhden moottorin sovelluksiss on pinike, jot voidn pin perävetolitteen trimmmiseksi ylös ti ls. Perävetolite nostetn perävunukuljetust, rntutumist, vesille lsku sekä hidst (lle /min) mtlikkojo vrten pinmll trimmikytkintä perävetolitteen nostmiseksi täyteen ylös/ulos-sentoon. Joisskin säätimissä on myös triler-pinike, jok kllist perävetolitteen vin perävunukuljetukseen sopivn sentoon. HUOMAUTUS: DTS-säätöjärjestelmä rjoitt perävetolitteen ylös/ulos trimmust, kun moottorin kierrosluku on yli /min. Kksoismoottorin jokulm/ylöskippus HUOMAUTUS Jos käytät ulkoisi yhdystnkoj, vetolitteiden nostminen j lskeminen erikseen voi vurioitt vetolite- j ohjusjärjestelmiä. Jos käytät ulkoist yhdystnko, nost j lske kikki vetolitteet yhtenä yksikkönä. Kksoismoottorisovelluksiss voi oll yksi kiinteä pinike molempien perävetolitteiden käyttämiseksi smnikisesti ti niissä voi oll erilliset pinikkeet kumpkin perävetolitett vrten. Joisskin säätimissä on myös kippipinike, jok kllist perävetolitteet vin perävunukuljetukseen sopivn sentoon. Sähköjärjestelmän ylivirtsuojus Jos sähköistä ylikuormitust esiintyy, sulke pl ti utomttisulke ktkisee piirin. Syy täytyy etsiä j korjt, ennen kuin sulke vihdetn ti utomttisulke plutetn. HUOMAUTUS: Kun joudut käyttämään moottori hätätilnteess etkä pysty löytämään suuren virrnkulutuksen syytä, smmut ti kytke irti kikki moottoriin j mittreihin kytketyt lisälitteet. Plut utomttisulke. Jos utomttisulke pysyy uki, sähköistä ylikuormitust ei ole poistettu. Ot yhteys vltuutettuun jälleenmyyjään. Automttisulke suoj moottorin johtosrj j kojetulun virtjohdint. Automttisulkkeen testus ti nollus: 1. Irrot moottorin knsi. 2. Pin punist testinppi. Keltinen vipu tulee esiin, jos utomttisulke toimii sinmukisesti. Sivu C76 MARRASKUU 2008

35 Os 2 - Moottoriisi tutustuminen 3. Noll utomttisulke pinmll keltinen vipu tkisin koteloon. Keltisell vivull vrustettu utomttisulke - Keltinen vipu - Puninen testinppi A:n sulke, jok sijitsee käynnistinsolenoidin suuress nvss, suoj moottorin johtosrj sähköisen ylikuormituksen tphtuess. mc Neljä sulkett, jotk sijitsevt moottoriss vsemmll puolell, suojvt eri sähköruiskutuspiirejä (EFI). Moottorin sulkkeet C76 MARRASKUU 2008 Sivu 27

36 Os 2 - Moottoriisi tutustuminen Kksi 10 mpeerin sulkett suojvt O 2 (hppi) -ntureit. Ne sijitsevt moottorin tkpuolell 14-npisen liittimen lähellä A:n lisävrustesulke suoj lisävrustepiirejä. Sulke sijitsee moottorin tkpuolell. c - Knsi - 15 mpeerin sulke c - Lisävrustejohtosrj Virt-vimen I-nvn johtimess stt oll sähköjärjestelmän suojmiseksi 20 mpeerin sulke. Trkist, onko sulke plnut, jos moottori ei käynnisty eikä utomttisulke ole luennut. mc Sivu C76 MARRASKUU 2008

37 Os 2 - Moottoriisi tutustuminen Ajokulmn hydrulist säätöä suojtn ylikuormitukselt sekä 110 mpeerin sulkkeell että hydrulipumpuss olevll 20 A:n lttsulkkeell. Trimmipumpuss stt myös oll piirisulkesuojlite hydrulisen jokulmn säädön positiivisess johdoss lähellä kkukytkintä ti kkukytkentää A:n lttsulke mpeerin sulke 9208 Virtjohtosrj, jok on liitetty moottorin käynnistyskkuun, vähentää sähköjärjestelmän jännitteenpudotust. Johtosrj suoj 5 mpeerin sulke. Tämä liitäntä sijitsee moottorin tkpuolell 14-npisen liittimen lähellä Virtjohtosrjn liitäntä Quicksilverin kolmipinikkeinen hydrulisen jokulmn säädön ohjuspneeli on suojttu 20 mpeerin piirisulkkeell. mc C76 MARRASKUU 2008 Sivu 29

38 Os 2 - Moottoriisi tutustuminen Quicksilver MerCthode -järjestelmässä on 20 mpeerin piirisulke, jok on vlvontyksikön positiiviseen (+) npn menevässä johdoss. Jos sulke on plnut, järjestelmä ei toimi eikä sitä suojt syöpymiseltä. mc79977 Äänihälytin TÄRKEÄÄ: Äänihälytin ilmoitt käyttäjälle, että on ilmennyt ongelm. Se ei suoj moottori vuriolt. Mercury MerCruiser -moottorin vrusteen voi oll äänihälytin. Useimmt vit ktivoivt vroitustorvipiirin. Vroitustorven ktivoitumistp riippuu ongelmn vkvuudest. Vroitustorven tiloj on kolme: Huomio Vkv Veneen vinmääritykseen (OBDM) liittyvä vik Huomio Huomiotilss äänihälyttimen merkkiääni kuuluu kuuden sekunnin jkson jn. Seurvss on esimerkkejä huomiotiln vist: Vihteistonesteen lämpötil on liin kuum Vetolitteen öljytso on lhinen Anturivik Vkv ON 1 1 OFF ON 1 1 OFF - Torvi (päällä ti pois) - Aik (sekuntein) TÄRKEÄÄ: Jos ilmenee vkv vik, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Jos hvitn vkv vik, äänihälyttimen äänimerkki kuuluu kuuden sekunnin jn, smmuu kuudeksi sekunniksi j kuuluu jälleen kuuden sekunnin jn. ON ON 1 1 OFF ON 1 1 OFF ON 1 1 OFF ON 1 OFF ON OFF Torvi (päällä ti pois) - Aik (sekuntein) Seurvss on esimerkkejä vkvst vist: Moottoriöljyn pine on liin lhinen Moottori on liin kuum Meriveden pine on liin lhinen Vihteistopine on lhinen (vlitut mllit) Sivu C76 MARRASKUU 2008

39 OBDM Os 2 - Moottoriisi tutustuminen Jos hvitn OBDM-vik, äänihälyttimen äänimerkki kuuluu yhdellä viiden sekunnin torvell, sitten yhdellä lyhyellä, puolen sekunnin torvell 60 sekunnin välein tietyille vioille, jotk liittyvät päästöihin ti polttoinejärjestelmään. Pyydä pu vltuutetult Mercury MerCruiser -jälleenmyyjältä. ON ON ON ON ½ ½ ½ OFF OFF OFF Torvi (päällä ti pois) - Aik (sekuntein) Äänihälyttimen testus 1. Käännä virt-vin päälle (ON) moottori pyörittämättä. 2. Kuuntele ktivoituuko merkkiääni. Merkkiääni ktivoituu, jos järjestelmä toimii oikein. Gurdinin strtegi Engine Gurdin vähentää moottorivurion mhdollisuutt rjoittmll moottorin teho, kun propulsionohjusmoduuli (PCM) hvitsee mhdollisen ongelmn. Seurvss on esimerkkejä siitä, mitä Engine Gurdin -järjestelmä vlvoo: Öljynpinett Moottorin ylikierroksi Pkosrjn lämpötil TÄRKEÄÄ: Gurdin voi vähentää teho missä thns 100 %:st tyhjäkäyntiin ongelmn vkvuudest riippuen. Jos vene pkotetn tyhjäkäynnille, sen nopeus ei ehkä regoi ksun toimintn. PCM tllent virheen vinmääritystä vrten. Esimerkiksi jos veden imuukko tukkeutuu osittin, Gurdin vähentää käytettävissä olev moottorin tehotso, mikä utt estämään pienentyneen vesivirtuksen iheuttmn moottorivurion. Jos roskt menevät läpi j täysi vesivirtus plutuu, Gurdin plutt moottorin tehon normliksi. Välttääksesi ongelmn toistumisen ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Toinen esimerkki: Trnsmission Gurdin on MerCruiser DTS -toiminto, jok suoj vihteisto kytkinvurioilt. Trnsmission Gurdin vlvoo vihteistoyksikön pinett eteenpäin- j peruutusvihteill. Jos vihteistonesteen pine lskee lle määritetyn tson, Trnsmission Gurdin lskee moottorin momentti j nopeutt kytkimen luiston estämiseksi. Välttääksesi mhdollisen ongelmn toistumisen ot yhteys vltuutettuun jälleenmyyjään. Elektroninen ohjusmoduuli tllent vin, j tämän tiedon vull meknikko pystyy etsimään ongelmn iheuttjt nopemmin C76 MARRASKUU 2008 Sivu 31

40 Os 2 - Moottoriisi tutustuminen Huomutuksi: Sivu C76 MARRASKUU 2008

41 Sisällysluettelo Os 3 - Vesillä Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Vro häkämyrkytystä Hyvä tuuletus Huono tuuletus Veneen peruskäyttö (ei DTS mllit) Vesille lsku j veneen käyttö...36 Käyttötulukko Veneen käynnistys j pysäytys...36 Moottorin käynnistys Moottorin pysäytys Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä...37 Pelkän ksun käyttö...37 Veneen perävunukuljetus...37 Käyttö pkksell...37 Tyhjennystulpp j pilssipumppu...37 Veneen peruskäyttö (DTS mllit) Vesille lsku j veneen käyttö...37 Käyttötulukko Veneen käynnistys j pysäytys...38 Moottorin käynnistys Moottorin pysäytys Pelkän ksun käyttö...39 Veneen perävunukuljetus...39 Käyttö pkksell...39 Tyhjennystulpp j pilssipumppu...39 Vedessä olevien ihmisten suojminen Veneillessä Veneen olless pikoilln Pikveneen j suuritehoisen veneen jo Mtkustjien turvllisuus ponttoni j knsiveneissä Veneet, joiss on voin etuknsi Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Perältojen j vnvesien yli hyppiminen Vedenlisiin esteisiin osuminen Vetolitteen iskusuojus Mtlll sijitsevien vedenottoukkojen käyttö mtlikoss Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä...42 Veneen pohj...42 Kvittio...42 Kuplint...43 Korkeus merenpinnst j ilmsto...43 Potkurin vlint...43 Alkuvlmistelut tunnin totutusjo...43 Totutusjojkson jälkeen...43 Trkstus ensimmäisen kuden lopuss C76 MARRASKUU 2008 Sivu 33

42 Os 3 - Vesillä Ehdotuksi turvlliseen veneilyyn Jott voit turvllisesti nutti vesistöistä, tutustu pikllisiin j muihin hllituksen veneilysäännöksiin j rjoituksiin sekä hrkitse seurvi ehdotuksi. Tunne kikki veneilysäännöt j -lit j tottele niitä vesistöillä. Suosittelemme, että kikki moottoriveneen käyttäjät suorittvt veneturvllisuuskurssin. USA:ss The U.S. Cost Gurd Auxiliry, Power Squdron, Puninen Risti j eri osvltioiden veneilyä vlvovt poliisivirnomiset järjestävät kurssej. Lisätietoj kursseist USA:ss st soittmll Bot U.S. Foundtionin numeroon BOAT (2628). Suorit turvtrkstukset j vdittvt huollot. Noudt säännöllistä iktulu j vrmist, että kikki korjukset tehdään kunnoll. Trkist veneen turvvälineet. Tässä on ehdotuksi eri turvvälineistä, joit knntt pitää mukn veneiltäessä: Hyväksytyt plosmmuttimet Merkinntovälineitä: tskulmppu, rkettej ti vlommuksi, lippu j vihellyspilli ti torvi Pikkukorjuksiss trvittvt työklut Ankkuri j ylimääräistä nkkuriköyttä Käsikäyttöinen pilssipumppu j ylimääräisiä tyhjennystulppi Juomvettä Trnsistorirdio Mel ti iro Vrpotkuri, pinenvt j sopiv vin Ensiputrvikkeet j ohjeet Vesitiiviitä säilytysstioit Ylimääräisiä käyttölitteit, kkuj, polttimoj j sulkkeit Kompssi j lueen krtt ti merikortti Henkilökohtinen kelluke (yksi kutkin veneessä olij vrten) Pidä silmällä merkkejä sään muutoksest j vältä veneilyä huonon sään j kovn merenkäynnin ikn. Kerro jollekulle, mihin olet menoss j milloin iot plt. Mtkustjien tulo veneeseen. Pysäytä moottori, kun mtkustji tulee veneeseen, jos he stuvt pois veneestä ti jos heitä on veneen tkosn (perän) lähettyvillä. Vetolitteen vihtminen vplle ei riitä. Käytä henkilökohtisi kellukkeit. Liittovltion lki vtii, että kikill veneessä olijoill on oltv Yhdysvltin rnnikkovrtioston hyväksymä pelstusliivi (henkilökohtinen kelluke), jok on kooltn sopiv j johon pääsee nopesti käsiksi, sekä heitettävä pelstuskelluke ti -rengs. Neuvomme vkvsti, että kikki pitävät pelstusliiviä in veneessä ollessn. Opet muit käyttämään venettä. Opet inkin yhdelle veneessä olevlle henkilölle moottorin käynnistyksen j käytön sekä veneen käsittelyn perustiedot siltä vrlt, että kuljettj tulee kyvyttömäksi ti puto yli lidn. Älä kuormit venettäsi liik. Useimmille veneille ilmoitetn j vhvistetn todisteell mksimikuormn (pinon) kntokyky (ktso veneesi kntokykyä osoittv kilpeä). Tunne veneesi käyttöä j kuormust koskevt rjoitukset. Selvitä, kelluuko veneesi, jos se on täynnä vettä. Jos olet epävrm, ot yhteys vltuutettuun Mercury MerCruiser -myyntiliikkeeseen ti veneen vlmistjn. Vrmist, että jokinen veneessä istuu sinmukisesti. Älä nn kenenkään istu ti oleskell missään veneen osss, jot ei ole trkoitettu tälliseen käyttöön. Tähän kuuluvt istuimien selkänojt, lidt, peräpeili, keul, knnet, kohotetut klstustuolit j kikki kääntyvät klstustuolit; kikki selliset pikt, joist äkillinen odottmton kiihdytys, äkkipysähdys, veneen hllinnn odottmton menetys ti äkillinen veneen liike voi iheutt henkilön heittymisen yli lidn ti veneen sisälle. Vrmist, että jokisell mtkustjll on sinmukinen istuin j että hän istuu siinä, ennen kuin vene liikkuu. Älä koskn veneile lkoholin ti huumeiden vikutuksen lisen (se on litont). Nämä häiritsevät hrkintkykyäsi j vähentävät suuresti kykyäsi regoid nopesti. Tunne veneilyvesistö j vältä vrllisi pikkoj. Ole vlps. Sivu C76 MARRASKUU 2008

43 Os 3 - Vesillä Veneen kuljettjll on liss määrätty velvollisuus pitää yllä sinmukist näkö- j kuulotähystystä. Kuljettjll pitää oll esteetön näkyvyys vrsinkin eteenpäin. Mtkustjt, lsti ti klstustuolit eivät s estää kuljettjn näkyvyyttä, kun venettä jetn tyhjäkäyntiä nopemmin ti plnukseensiirtymisnopeudell. Pidä silmällä muit, vettä j om vnvettäsi. Älä koskn j venettäsi suorn vesihiihtäjän tkn, kosk hiihtäjä stt ktu. Jos esimerkiksi veneesi nopeus on 40 km/h (25 MPH) svutt 61 m:n (200 ft) päähän eteesi ktuneen hiihtäjän 5 sekunniss. Vro ktuneit hiihtäjiä. Kun käytät venettä vesihiihtoon ti vstviin hrrstuksiin, pidä ktunut hiihtäjä in veneen kuljettjn puolell, kun plt uttmn hiihtäjää. Kuljettjn pitää in säilyttää näköyhteys ktuneeseen hiihtäjään eikä hän s peruutt hiihtäjän ti kenenkään muun vedessä olijn luo. Ilmoit onnettomuuksist. Veneen kuljettj vditn lin mukn lähettämään veneilyonnettomuusrportti osvltions veneilylin vlvontvirnomisille veneen joutuess tietynlisiin onnettomuuksiin. Veneilyonnettomuus on ilmoitettv, jos 1) joku kuolee ti on vrss kuoll, 2) sttunut henkilövhinko vtii ensipu vkvmp lääkintähoito, 3) veneille ti muulle omisuudelle on iheutunut yli 500,00 dollrin vhinkoj ti 4) vene tuhoutuu täysin. Pyydä lisäpu pikllisilt linvlvontvirnomisilt. Vro häkämyrkytystä Kikkien polttomoottorien pkoksuiss on hiilimonoksidi (häkää), mukn lukien perämoottorit, sisäperämoottorit j sisämoottorit, jotk liikuttvt veneitä, sekä generttorit, jotk ntvt teho veneiden eri lisävrusteille. Häkä on tppv ksu, jok on hjutont, väritöntä j mutont. Häkämyrkytyksen lkuoireisiin, joit ei pidä sekoitt merisiruteen ti humltumiseen, kuuluvt päänsärky, huimus, uneliisuus j phoinvointi.! VAARA Häkämyrkytys voi joht tjuttomuuteen, ivovurioon ti kuolemn. Vrmist veneen hyvä ilmstointi sen olless piklln sekä mtkll j vältä pitkään jtkuv ltistust hä'älle. Hyvä tuuletus Tuulet mtkustjien pikk, v sivuverhot ti etupään luukut ksujen poistmiseksi. 1. Esimerkki hyvästä ilmn virtuksest veneen läpi. mc Huono tuuletus Tietyissä olosuhteiss pysyvästi ktetut ti purjeknkll ktetut hytit ti ohjmot, joiss on riittämätön tuuletus, voivt vetää sisään häkää. Asenn veneeseen yksi ti usempi häkäilmisin. Hrvinisiss tpuksiss, erittäin tyynellä säällä, uimrit j mtkustjt, jotk ovt ulkoilmss piklln seisovn veneen lueell, joss ti jonk lähellä käy moottori, sttvt ltistu vrlliselle häkätsolle. 1. Esimerkkejä huonost tuuletuksest veneen olless piklln: mc Moottorin käyttö, kun vene on htss lituripikss - Kiinnitettynä pikkn, joss on lähellä toinen vene, jonk moottori käy 2. Esimerkkejä huonost tuuletuksest veneen liikkuess: mc Veneen jokulm, joss keul on liin korkell - Veneen jminen etupään luukkuj vmtt (frmriutoilmiö) C76 MARRASKUU 2008 Sivu 35

44 Os 3 - Vesillä Veneen peruskäyttö (ei DTS-mllit) Vesille lsku j veneen käyttö TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Käyttötulukko ENNEN KÄYNNISTYSTÄ Asenn pilssin tyhjennystulpp. Av moottorin luukku. Käännä kun kytkin päälle (ON). Käyttö Tulukko KÄYNNISTYKSEN JÄLKEEN Trkist kikist mittreist moottorin kunto. Jos epänormli, smmut moottori. Trkist polttoineen, öljyn, veden, nesteiden j pkoksujen vuodot. Trkist vihteen j ksun hllinnn toimint. MATKALLA OLTAESSA Trkist kikist mittreist moottorin kunto. Jos epänormli, smmut moottori. Kuuntele hälytyksen äänimerkkiä. PYSÄHTYMISEN JÄLKEEN Käännä virt-vin pois päältä (OFF). Käännä kun kytkin pois josentoon. Sulje polttoine- venttiili. Käytä pilssitiln tuulettimi. Trkist ohjuksen toimint. Sulje merivesihn, jos vrusteen. Av polttoineen sulku- venttiili. Av merivesihn, jos vrusteen. Sulje tyhjennys- järjestelmä. Aset perävetolite täyteen ls/sisään-sentoon. Trkist moottorin öljy. Suorit kikki muut trkstukset, jotk jälleenmyyjä j/ti veneveistämö on määritellyt. Kuuntele, soiko hälytysääni, kun virtkytkin on päällä (ON). Veneen käynnistys j pysäytys HUOMAUTUS: Suorit inostn om moottorisi koskevt toiminnot. Moottorin käynnistys 1. Trkist kikki käyttötulukoss olevt kohteet. 2. Aset kukosäätimen khv vplle. HUOMAUTUS Huuhtele jäähdytysjärjestelmä, jos olln suolisess vedessä. Tyhjennä pilssi. Jos jäähdytysvettä ei ole riittävästi, vesipumppu vurioituu j iheutt moottorin ylikuumenemisen. Vrmist, että veden imuukoist sdn riittävästi vettä käytön ikn.! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. 3. Käännä virt-vin KÄYNNISTYS-sentoon. Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. Ann moottorin lämmetä (6 10 minuutti päivän luss). 4. Jos moottori ei käynnisty kolmen yrityksen jälkeen:. Pin pelkän ksun pinikett j pne kukosäätimen khv/ksuvipu 1/4-ksun sentoon.. Käännä virt-vin KÄYNNISTYS-sentoon. Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. 5. Jos moottori ei käynnisty neljännen viheen jälkeen:. Siirrä kukosäätimen khv/ksuvipu täyden ksun sentoon j plut se sitten 1/4-ksuun.. Käännä virt-vin KÄYNNISTYS-sentoon. Vput vin, kun moottori käynnistyy, j nn kytkimen plutu PÄÄLLÄ-sentoon. 6. Trkst moottori polttoineen, öljyn, veden j pkoksun vuotojen vrlt. 7. Siirrä kukosäätimen khv lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäin-vihteelle ti tksepäin vihtksesi peruutusvihteelle. Siirrä ksu hlutulle setukselle vihteen vihdon jälkeen. HUOMAUTUS Vetolitejärjestelmä vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Sivu C76 MARRASKUU 2008

45 Moottorin pysäytys Os 3 - Vesillä 1. Siirrä kukosäätimen khv vp/tyhjäkäynti-sentoon j nn moottorin hidstu tyhjäkäyntinopeudelle. Jos moottori on käytetty korkell nopeudell pitkän ik, nn moottorin jäähtyä tyhjäkäyntinopeudell 3 5 minuutti. 2. Käännä virt-vin pois päältä (OFF). Moottorin käynnistys sen jälkeen, kun se pysäytetään vihde kytkettynä TÄRKEÄÄ: Vältä moottorin smmuttmist, jos perävetolite on vihteell. Jos moottori smmuu, noudt seurv menettelyä: 1. Työnnä j vedä toistuvsti kukosäätimen khv, kunnes khv pl vp/tyhjäkäynti-sentoon. Tämä voi vti useit yrityksiä, jos moottori kävi tyhjäkäyntinopeuden yläpuolell sen pysähtyessä. 2. Khvn plttu vp/tyhjäkäynti-sentoon jtk normlej käynnistystoimenpiteitä. Pelkän ksun käyttö 1. Ktso kohdst Kukosäätimet lisätietoj kukosäätimen toiminnoist. 2. Siirrä hllintvipu tyhjäkäynti/vp-sentoon. 3. Pin pelkän ksun pinike ls j siirrä hllintvipu tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon. 4. Hllintvivun siirtäminen tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sennon yli voi lisätä moottorin nopeutt. TÄRKEÄÄ: Hllintvivun siirtäminen tkisin tyhjäkäynti/vp-sentoon poist pelkän ksun pinikkeen käytöstä j mhdollist moottorin siirtymisen vihteelle. 5. Pelkän ksun käyttö lopetetn siirtämällä hllintvipu tyhjäkäynti/vp-sentoon. Hllintvivun siirtäminen tyhjäkäynti/vp-sennost tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon pinmtt pelkän ksun pinikett siirtää yksikön vlitulle vihteelle. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös- ti ls-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetoyksikkö ylimpään kuljetussentoon j tue se lisävrusteen stvll perävunusrjll, joit myy vltuutettu Mercury MerCruiser jälleenmyyjä. Käyttö pkksell TÄRKEÄÄ: Jos venettä käytetään pkksell, pitää ryhtyä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vurio ei ole Mercury MerCruiserin rjoitetun tkuun linen. Tyhjennystulpp j pilssipumppu Veneesi moottoritiln kerääntyy luonnollisesti vettä. Siksi veneissä on yleensä tyhjennystulpp j/ti pilssipumppu. On erittäin tärkeää trkist nämä vrusteet säännöllisesti, jott vedenpint ei pääse koskettmn moottori. Moottorin ost vurioituvt, jos ne jäävät veden lle. Veden lle jäämisen iheuttm vhinko ei ole Mercury MerCruiser Limitedin rjoitetun tkuun kttm. Veneen peruskäyttö (DTS-mllit) Vesille lsku j veneen käyttö TÄRKEÄÄ: Asenn pilssiveden tyhjennystulpp ennen veneen vesille lsku. Käyttötulukko ENNEN KÄYNNISTYSTÄ Asenn pilssin tyhjennystulpp. Av moottorin luukku. Käännä kun kytkin päälle (ON). Käyttö Tulukko KÄYNNISTYKSEN JÄLKEEN Trkist kikist mittreist moottorin kunto. Jos epänormli, smmut moottori. Trkist polttoineen, öljyn, veden, nesteiden j pkoksujen vuodot. Trkist vihteen j ksun hllinnn toimint. MATKALLA OLTAESSA Trkist kikist mittreist moottorin kunto. Jos epänormli, smmut moottori. Kuuntele hälytyksen äänimerkkiä. PYSÄHTYMISEN JÄLKEEN Käännä virt-vin pois päältä (OFF). Käännä kun kytkin pois josentoon. Sulje polttoine- venttiili. Käytä pilssitiln tuulettimi. Trkist ohjuksen toimint. Sulje merivesihn, jos vrusteen. Av polttoineen sulku- venttiili. Av merivesihn, jos vrusteen. Sulje tyhjennys- järjestelmä. Huuhtele jäähdytysjärjestelmä, jos olln suolisess vedessä. Tyhjennä pilssi C76 MARRASKUU 2008 Sivu 37

46 Os 3 - Vesillä Käyttö Tulukko ENNEN KÄYNNISTYSTÄ KÄYNNISTYKSEN JÄLKEEN MATKALLA OLTAESSA PYSÄHTYMISEN JÄLKEEN Aset perävetolite täyteen ls/sisään-sentoon. Trkist moottorin öljy. Suorit kikki muut trkstukset, jotk jälleenmyyjä j/ti veneveistämö on määritellyt. Kuuntele, soiko hälytysääni, kun virtkytkin on päällä (ON). Veneen käynnistys j pysäytys HUOMAUTUS: Suorit inostn om moottorisi koskevt toiminnot. Moottorin käynnistys 1. Trkist kikki käyttötulukoss olevt kohteet. 2. Aset kukosäätimen khv vplle. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn.! VAARA Moottoritilss olevt räjähtävät höyryt voivt iheutt vkvn vmmn ti kuolemn tuliplon ti räjähdyksen seuruksen. Ennen kuin käynnistät moottorin, käytä pilssituuletint ti tuulet moottoritil vähintään viisi minuutti. HUOMAUTUS: MerCruiser DTS-mlleiss on vrusteen SmrtStrt. SmrtStrtin ominisuuksiin kuuluu käynnistys pinikkeell. Käynnistyspinikett ti virtlukko ei trvitse pitää käynnistyssennoss j vputt käynnistymisen jälkeen, vn SmrtStrt hllitsee koko käynnistysprosessin. Kun käynnistyspinikett pinetn, DTS-järjestelmä käskee propulsionhllintmoduuli (PCM) käynnistämään moottorin. Jos moottori ei käynnisty, käynnistysprosessi päättyy muutmn sekunnin kuluttu ti kun moottori svutt kierrosluvun 400 1/min. Jos moottori yritetään käynnistää sen olless jo käynnissä, moottori smmuu. 3. Käännä virt-vin josentoon (RUN). 4. Käännä virtlukko käynnistyssentoon (START) j vput välittömästi, ti pin käynnistys-/pysäytyspinikett j vput. Jos moottori on kylmä, nn sen käydä tyhjäkäynnillä 6-10 minuutti ti kunnes moottori svutt 60 C (140 F). 5. Jos moottori ei käynnisty 3 yrityksen jälkeen:. Pin pelkän ksun pinikett j set kukosäätimen khv / ksuvipu 1/4-ksun sentoon.. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy j nn virtlukon plutu päälle (ON). 6. Jos moottori ei käynnisty viheen 5 jälkeen:. Siirrä kukosäätimen khv/ksuvipu täysksusentoon j plut sitten 1/4-ksulle.. Käännä virt-vin käynnistyssentoon (START). Vput vin, kun moottori käynnistyy j nn virtlukon plutu päälle (ON). 7. Trkst moottori polttoineen, öljyn, veden j pkoksun vuotojen vrlt. 8. Siirrä kukosäätimen khv lujll, nopell liikkeellä eteenpäin vihtksesi eteenpäinvihteelle ti tksepäin vihtksesi peruutusvihteelle. Siirrä ksu hlutulle setukselle vihteen vihdon jälkeen. HUOMAUTUS Vetolitejärjestelmä vurioituu, jos siirrytään vihteelle moottorin nopeuden olless tyhjäkäyntiä suurempi. Siirry vihteelle in vst, kun moottori toimii tyhjäkäynnillä. Moottorin pysäytys 1. Siirrä kukosäätimen khv vp/tyhjäkäynti-sentoon j nn moottorin hidstu tyhjäkäyntinopeudelle. Jos moottori on käytetty korkell nopeudell pitkän ik, nn moottorin jäähtyä tyhjäkäyntinopeudell 3 5 minuutti. 2. Moottorin voi pysäyttää millä thns seurvst 4 menetelmästä:. Käännä virt-vin lisälite- (ACCESSORY) ti smmutus-sentoon (OFF). Moottori pysähtyy j hllintjärjestelmä smmuu.. Pin käynnistys-/pysäytyspinikett, jos vrusteen. Moottori pysähtyy j hllintjärjestelmä pysyy ktivoituneen. c. Käännä virt-vin hetkeksi käynnistyssentoon (START) j vput vin välittömästi. Hllintjärjestelmä tunnist, että moottori käy j pysäyttää moottorin. Hllintjärjestelmä pysyy ktivoituneen. Jos käännät virtvimen käynnistyssentoon (START) uudestn, hllintjärjestelmä s käynnistyspyynnön j käynnistää moottorin, jos se on mhdollist. Sivu C76 MARRASKUU 2008

47 Os 3 - Vesillä d. Aktivoi nrullinen hätäktkisin, jos vrusteen. Moottori pysähtyy, mutt hllintjärjestelmä pysyy ktivoituneen. Hllintjärjestelmä ei slli moottorin käynnistämistä, jos nrullinen hätäktkisin on ktivoitu. Pelkän ksun käyttö HUOMAUTUS: Kun jetn pelkän ksun tilss (vpll), DTS-ohjusjärjestelmä ei päästä moottorin nopeutt nousemn lukemn /min yläpuolelle. Zero effort -kukosäätimet: Zero effort -kukosäätimissä on erilliset ksun- j vihteenhllintvivut. Kun ksunhllintvipu viedään tyhjäkäyntikoht pitemmälle vihteenhllintvivun olless vp-sennoss, moottorin nopeus ksv, mutt vin moottorin suurimpn vpnopeuteen /min.! VAARA Ksu- j vihdehllintjärjestelmän (DTS) Zero Effort -ohjus voi siirtää moottori ti vihteit tyhjäkäyntiä nopemmlle j iheutt veneen odottmttomn liikkumisen, mistä voi oll seuruksen vmm, kuolem ti ineellinen vurio veneen hllinnn menettämisen seuruksen. Aset ksunhllintvipu tyhjäkäyntisentoon in ennen vihteenhllintvivun siirtämistä eteenpäin- ti peruutusvihteelle. Kojetuluun j konsoliin sennettvt kukosäätimet: Kojetuluun j konsoliin sennettviss kukosäätimissä on pelkän ksun pinike. Pelkän ksun til ktivoidn seurvsti: 1. Ktso lisätietoj kohdst Kukosäätimet -osst kukosäätimen toiminnot. 2. Siirrä hllintvipu tyhjäkäynti-/vp-sentoon. 3. Pin pelkän ksun pinikett j siirrä hllintvipu tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon. DTSohjusjärjestelmän äänihälytystorvest kuuluu kksi äänimerkkiä sen merkiksi, että pelkän ksun til on ktiivinen. Konsoliin sennetuiss kukosäätimissä vp-sennon vlo lk vilkku. 4. Hllintvivun siirtäminen tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sennon yli voi lisätä moottorin nopeutt. TÄRKEÄÄ: Hllintvivun siirtäminen tkisin tyhjäkäynti/vp-sentoon lopett pelkän ksun käyttötiln j sllii moottorin vihtmisen vihteelle. 5. Pelkän ksun käyttö lopetetn siirtämällä hllintvipu tyhjäkäynti/vp-sentoon. Hllintvivun siirtäminen tyhjäkäynti/vp-sennost tyhjäkäynti/eteenpäin- ti tyhjäkäynti/peruutus-sentoon pinmtt pelkän ksun pinikett siirtää yksikön vlitulle vihteelle. Veneen perävunukuljetus Venettäsi voi kuljett perävunuss perävetoyksikön olless ylös- ti ls-sennoss. Kuljetettess trvitn riittävä mvr tien j perävetolitteen välille. Jos riittävä mvr on ongelm, set perävetoyksikkö ylimpään kuljetussentoon j tue se lisävrusteen stvll perävunusrjll, joit myy vltuutettu Mercury MerCruiser jälleenmyyjä. Käyttö pkksell TÄRKEÄÄ: Jos venettä käytetään pkksell, pitää ryhtyä vrotoimiin moottorin jäätymisvurioiden estämiseksi. Jäätymisen iheuttm vurio ei ole Mercury MerCruiserin rjoitetun tkuun linen. Tyhjennystulpp j pilssipumppu Veneesi moottoritiln kerääntyy luonnollisesti vettä. Siksi veneissä on yleensä tyhjennystulpp j/ti pilssipumppu. On erittäin tärkeää trkist nämä vrusteet säännöllisesti, jott vedenpint ei pääse koskettmn moottori. Moottorin ost vurioituvt, jos ne jäävät veden lle. Veden lle jäämisen iheuttm vhinko ei ole Mercury MerCruiser Limitedin rjoitetun tkuun kttm. Vedessä olevien ihmisten suojminen Veneillessä Vedessä olevn ihmisen on vike väistää nopesti lähestyvää venettä, vikk se liikkuisi hitstikin Hidst j ole äärimmäisen vrovinen in, kun veneilet vesillä, joill stt oll ihmisiä. Veneen liikkuess (itsestään) vihdevivun olless vpll, veden voim riittää pyörittämään potkuri. Tämä potkurin vp pyöriminen voi iheutt vkvn vmmn C76 MARRASKUU 2008 Sivu 39

48 Os 3 - Vesillä Veneen olless pikoilln! VAARA Pyörivä potkuri, liikkuv vene ti mikä thns veneeseen kiinnitetty kov esine stt iheutt vkvn vmmn ti kuolemn uimreille. Pysäytä moottori välittömästi, jos joku on vedessä veneesi läheisyydessä. Vihd vplle j smmut moottori ennen kuin nnt kenenkään uid ti oleskell vedessä veneesi lähellä. Pikveneen j suuritehoisen veneen jo Jos jmsi vene ktsotn pikveneeksi ti suuritehoiseksi urheiluveneeksi, eikä se ole sinulle ennestään tuttu, suositmme, ettet j sitä koskn huippunopeudell pyytämättä ensin lustv opstust j esittelyä jälleenmyyjältä ti toiselt kuljettjlt, joll on kokemust veneestä. Ktso lisätietoj Suuritehoisen veneen jo -kirjsest ( R2), jok on stviss jälleenmyyjältä, mhntuojlt ti Mercury Mrinelt. Mtkustjien turvllisuus ponttoni- j knsiveneissä Pidä veneen liikkuess silmällä kikkien mtkustjien sijinti. Älä nn yhdenkään mtkustjn seistä ti käyttää sellisi istuimi, joit ei ole trkoitettu tyhjäkäyntiä suuremmll nopeudell joon. Veneen nopeuden äkkinäinen hidstuminen, mikä seur esimerkiksi törmäyksestä suureen ltoon ti vnveteen, äkillisestä ksun vähentymisestä ti jyrkästä veneen suunnn muutoksest, voi heittää mtkustjt veneen etuosn yli. Putominen veneen etuosn yli khden ponttonin väliin stt heidät vrn joutu perämoottorin tielle. Veneet, joiss on voin etuknsi Kukn ei s koskn oleskell knnell keulkiteen edessä veneen liikkuess. Pidä kikki mtkustjt keulkiteen ti - ituksen tkn. Etuknnell oleskelevt henkilöt voivt helposti heittyä lidn yli, ti jos ihmiset riiputtvt jlkojn etureunn yli, llokko voi vetäistä heidät jloist veteen. mc ! VAARA Jos veneessä istutn ti seisotn muill kuin mtkustjille trkoitetuill lueill veneen jess tyhjäkäyntiä nopemmin, seuruksen voi oll vkv vmm ti kuolem. Pysy loitoll knnen etupäästä ti koholl olevist tsoist j istu, kun vene on liikkeessä. Veneet, joiden etupäähän on sennettu korkejlustiset klstustuolit Korotettuj klstustuolej ei ole trkoitettu käytettäviksi, kun vene kulkee tyhjäkäyntiä ti uistelu nopemmll vuhdill. Istu inostn istuimill, jotk on trkoitettu suuremmill nopeuksill mtkustmiseen. Odottmton äkillinen veneen nopeuden hidstuminen voi pudott korkemmll istuvn mtkustjn veneen etuosn yli. mc Sivu C76 MARRASKUU 2008

49 Os 3 - Vesillä Perältojen j vnvesien yli hyppiminen! VAARA Perältojen ti vnvesien yli hyppiminen voi iheutt vkvn vmmn ti kuolemn, kosk se voi heittää mtkustjt istuimiltn ti veneen lidn yli. Vältä mhdollisuuksien mukn llon ti vnveden iheuttmi hyppyjä. mc Huviveneiden jminen ltojen j vnvesien yli kuuluu veneilyyn. Kun tätä kuitenkin hrrstetn sellisell nopeudell, että veneen runko nousee osittin ti kokonn vedestä, syntyy tiettyjä vroj, etenkin veneen pltess veteen. Suurin vr on se, että vene muutt suunt kesken hyppyä. Sellisess tpuksess lskeutuminen voi iheutt veneen rjun suunnnmuutoksen. Terävä suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Veneesi päästessä törmäämään ltoon ti vnveteen on olemss toinenkin, hrvinisempi vrllinen seurus. Jos veneen ilmss olless keul koukk trpeeksi syvään lspäin, se stt veteen koskettessn tunkeutu vedenpinnn lle j sukelt hetken jksi. Tämä pysäyttää heti veneen lähes täysin j heittää veneessä olijt eteenpäin. Vene voi myös ohjutu jyrkästi sivusuuntn. Vedenlisiin esteisiin osuminen Vähennä nopeutt j jtk vrovisuutt noudtten, kun jt venettä mtlss vedessä ti sellisill lueill, joill epäillään olevn vedenlisi esteitä, joihin veden ll olevt vetolitteen ost, peräsin ti veneen pohj sttvt osu. mc TÄRKEÄÄ: Tärkein si kelluvn ti vedenliseen esineeseen osumisvrn j siitä iheutuvn henkilövmmn ti iskuvurion estämiseksi on veneen nopeuden hllint. Tällisiss olosuhteiss veneen nopeus ei s ylittää km/h (15 25 mph). Kelluvn ti vedenliseen esineeseen osuminen stt joht lukemttomiin eri tilnteisiin. Jotkut näistä tilnteist voivt iheutt seurv: Vene voi yhtäkkiä viht suunt. Nope suunnnvihdos voi piskt mtkustjt istuimiltn ti veneen lidn yli. Vene voi hidstu nopesti. Mtkustjt piskutuvt eteenpäin ti jop veneen lidn yli. Iskuvurio vetolitteen vedenlisille osille, peräsimelle j/ti veneelle. Muist, että yksi tärkeimmistä sioist, jonk voit tehdä näissä tilnteiss loukkntumis- ti törmäysvhinkojen vähentämiseksi, on veneen nopeuden hllint. Veneen nopeus tulee rjoitt vähimmäisplnusnopeuteen, kun jetn vesillä, joill tiedetään olevn vedenlisi esteitä. Jos vene on osunut vedenliseen kohteeseen, pysäytä moottori mhdollisimmn pin j trkst vetojärjestelmä särkyneiden ti löystyneiden osien vrlt. Jos vene on vurioitunut ti vuriot epäillään, moottori on syytä viedä vltuutetulle Mercury MerCruiserin jälleenmyyjälle perusteellist trkstust j trvittvi korjuksi vrten. Veneestä tulee trkist rungon murtumt, peräpeilin murtumt j vesivuodot. Vurioituneiden vedenlisten vetolitteen osien, peräsimen ti veneen pohjn käyttäminen voi iheutt lisävhinko muille moottorin osille ti se voi vikutt veneen hllintn. Jos jo on jtkettv, jtk sitä huomttvsti hitmmll nopeudell.! VAARA Jos käytetään venettä ti moottori, joss on törmäyksen iheuttmi vurioit, seuruksen voi oll tuotevurio, vkv vmm ti kuolem. Jos lus joutuu minkäänliseen törmäykseen, pyydä vltuutettu Mercury Mrine -jälleenmyyjää trkstmn j korjmn lus ti moottori C76 MARRASKUU 2008 Sivu 41

50 Os 3 - Vesillä Vetolitteen iskusuojus Hydrulinen jokulmn säätöjärjestelmä on suunniteltu suojmn perävetolitett iskuilt. Jos vedenliseen kohteeseen törmätään veneen liikkuess eteenpäin, hydrulijärjestelmä viment perävetolitteen töytäisyä ylöspäin sen ylittäessä kohteen vähentäen siten litteen vurioit. Kun perävetolite on ohittnut kohteen, hydrulijärjestelmä nt perävetolitteen plt lkuperäiseen toimint-sentoon estäen siten ohjuksen hllinnn menetyksen j moottorin ryntäämisen. Ole äärimmäisen vrovinen, kun jt mtlss vedessä ti pikss, joss tiedetään olevn vedenlisi esineitä. Iskusuojust ei ole peruutettess. Ole äärimmäisen vrovinen peruuttesssi, jott vältät törmäykset vedenlisiin esineisiin. TÄRKEÄÄ: Iskusuojusjärjestelmää ei void suunnitell vrmistmn täydellistä suojust iskuvurioilt kikiss olosuhteiss. Mtlll sijitsevien vedenottoukkojen käyttö mtlikoss - Mtlll sijitsevt vedenottoukot mc HUOMAUTUS Aluksen käyttö mtlikoss voi iheutt vkvi moottorivurioit tukkiutuneiden vedenottoukkojen tähden. Vrmist, ettei vihteistokotelon vedenottoukkoihin pääse hiekk, lietettä eikä muit roski, jotk voivt rjoitt ti lkkutt moottoriin tulevn jäähdytysveden. On oltv äärimmäisen vrovinen, kun jetn mtlikoss veneellä, joss on mtlll sijitsevt vedenottoukot. Vältä myös ohjmst tällist venettä rntn moottorin käydessä. Toimintn vikuttvt seikt Pinojkum (mtkustjien j vrusteiden) veneen sisällä Pinon siirtäminen tkse (perään): Lisää yleensä nopeutt j moottorin kierrosluku Aiheutt keuln hyppimistä llokoss Lisää vr, että perälto loiskht veneeseen, kun tulln pois plnuksest Phimmilln se voi iheutt veneen pomppimist Pinon siirtäminen eteen (keuln): Helpott plnust Prnt jo kovll merenkäynnillä Phimmilln se voi iheutt veneen ohjutumisen edestkisin (keulohjus) Veneen pohj Mksiminopeuden säilyttämiseksi veneen pohjn on oltv: Puhds eliöistä j vesiksvillisuudest Kieroutumton; lähes tsinen veden kosketuskohdss Suor j sileä edestä j tk Vesiksvillisuutt voi kerääntyä, kun vene on lituriss. Tämä ksvillisuus pitää poist ennen käyttöä. Se voi tukki vedenottoukot j iheutt moottorin ylikuumenemisen. Kvittio Kvittiot tphtuu, kun vesivirt ei pysty myötäilemään nopesti liikkuvn vedenlisen kohteen, kuten lvihteiston ti potkurin pinnnmuoto. Kvittio lisää potkurin nopeutt j vähentää veneen nopeutt. Kvittio voi syövyttää phoin lvihteiston ti potkurin pint. Tvllisi kvittion syitä ovt: Potkuriin tkertuneet ruohot ti muut roskt Tipunut potkurin lp Sivu C76 MARRASKUU 2008

51 Os 3 - Vesillä Potkuriss koholl olevt särmät ti terävät reunt Kuplint Kuplint iheutuu pintilmn ti pkoksujen joutumisest potkurin ympärille, mistä seur potkurin pyörimisnopeuden lisääntyminen j veneen nopeuden väheneminen. Ilmkuplt iskeytyvät potkurin lpn j iheuttvn lvn pinnn eroosiot. Jos tämän nnetn jtku, lp lkk lopult toimimst (rikkoutuu). Liillisen kuplinnn tvllinen syy on: Vetolite on trimmttu liin kus. Potkurist puuttuu hjotinrengs. Vurioitunut potkuri ti vihteistokotelo, jok päästää pkoksuj potkurin j vihteistokotelon väliin. Vetolite on sennettu peräpeiliin liin korkelle. Korkeus merenpinnst j ilmsto Korkeuden j ilmston muutokset vikuttvt moottorin suorituskykyyn. Suorituskyvyn huononemisen voi iheutt: Suurempi mntieteellinen korkeus Korkemmt lämpötilt Alhiset ilmkehän pineet Suuri kosteus Sdksesi moottoristsi optimisuorituskyvyn vihteleviss sääolosuhteiss on hyvin tärkeää, että moottorin knss käytetään potkuri, jok nt moottorin käydä ohjervojen mksimikierroslukulueen yläpäässä ti sen lähellä vene normlisti kuormitettun normliss veneilysäässä. Useimmiss tpuksiss suositeltv kierrosluku voidn svutt vihtmll lemmn nousukulmn potkuriin. Potkurin vlint TÄRKEÄÄ: Tässä ohjekirjss kuvtut moottorit on vrustettu kierrosluvun rjoittimell, jok on setettu ylemmälle kierroslukurjlle. Tämä rj, jok on hiemn yli moottorin normlin käyttölueen, utt estämään liillisen kierrosluvun iheuttmt moottorivuriot. Kun kierrosluku pl suositeltvlle käyttölueelle, moottori lk jälleen toimi normlisti. Veneen vlmistj j myyntiliike ovt vstuuss moottorin vrustmisest oikell potkurill. Ktso Mercury Mrinen Internetsivusto Vlitse potkuri, jok nt moottorin toimi normlikuormituksell suositetun täysksusetuksen käyttölueen yläpäässä ti sen lähellä. Jos täysksukäyttö on suositetun lueen lpuolell, potkuri on vihdettv, jott estetään suorituskyvyn menetys j mhdollinen moottorivhinko. Toislt moottorin käyttö suositetun kierrosluvun yläpuolell iheutt normli suuremp kulumist j vhinko. Potkurin lkuvlinnn jälkeen seurvt tvlliset ongelmt voivt vti potkurin vihto pienempinousuiseen. Lämpimämpi sää j suurempi kosteus iheuttvt kierrosluvun lsku. Korkemmll sijitsevill lueill jminen iheutt kierrosluvun lsku. Ajo pohjstn likisell veneellä iheutt kierrosluvun häviötä. Mikäli moottori kuormitetn enemmän (lisämtkustji, vedetään vesihiihtäjiä), moottorin kierrosluku lenee. Prempi kiihtyvyys, jot trvitn esimerkiksi vesihiihdoss, svutetn seurvksi pienemmällä potkurin nousull. Jos et vedä vesihiihtäjiä, älä käytä täysksu, kun käytät pienempinousuist potkuri. Alkuvlmistelut 20 tunnin totutusjo TÄRKEÄÄ: Ensimmäiset 20 käyttötunti ovt moottorin totutusjojkso. Oike totutusjo on välttämätöntä vähimmäisöljynkulutuksen j enimmäissuorituskyvyn svuttmiseksi. Tämän totutusjojkson ikn täytyy noudtt seurvi sääntöjä: Älä j lle /min kierrosluvull pitkään ensimmäisten 10 tunnin ikn. Vihd vihteelle mhdollisimmn pin käynnistyksen jälkeen j lisää ksu /min kierrosluvun yli, jos olosuhteet sllivt turvllisen käytön. Älä j yhdellä nopeudell jtkuvsti pitkiä ikoj kerrlln. Älä ylitä 3/4 ksu ensimmäisten 10 tunnin ikn. Seurvien 10 tunnin ikn sllitn stunninen täysksun käyttö (korkeintn 5 minuutti kerrlln). Vältä kiihdytystä täysksull tyhjäkäynnistä. Älä käytä täysksu, ennen kuin moottori svutt normlin käyntilämpötiln. Trkist moottoriöljyn tso usein. Lisää öljyä trpeen mukn. Korke öljyn kulutus totutusjokuden ikn on normli. Totutusjojkson jälkeen Suosituksi Mercury MerCruiser -moottorisi käyttöiän pidentämiseksi: C76 MARRASKUU 2008 Sivu 43

52 Os 3 - Vesillä Vrmist, että potkuri nt moottorin toimi ohjervojen mukisen täysksun kierroslukulueen (WOT) yläpäässä ti sen lähellä. Ktso lisätietoj kohdst Tekniset tiedot j Huolto. Käytä moottori enintään 3/4 ksull. Vältä pitkällistä käyttöä täysksull. Vihd moottoriöljy j öljynsuodtin. Ktso lisätietoj kohdst Huolto. Trkstus ensimmäisen kuden lopuss Ot ensimmäisen käyttökuden jälkeen yhteys vltuutettuun Mercury MerCruiser myyjäliikkeeseen keskustellksesi j järjestääksesi määräikishuolto koskevt sit Jos olet sellisell seudull, joss tuotett käytetään jtkuvsti ympäri vuoden, sinun on syytä ott yhteys piklliseen myyntiliikkeeseen ensimmäisten 100 käyttötunnin päätteeksi ti kerrn vuodess riippuen siitä, kumpi tulee ensin. Sivu C76 MARRASKUU 2008

53 Sisällysluettelo Os 4 - Tekniset tiedot Os 4 - Tekniset tiedot Polttoinevtimukset Polttoineldut Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt)...46 Alkoholi sisältävä polttoine Moottoriöljy Moottorin tekniset tiedot MAG, SeCore 350 MAG MAG, SeCore 377 MAG...48 Nesteiden ohjervot Moottori...48 Alph perävetolite...48 Brvo perävetolitteet...48 Ohjustehostin j Power Trim nesteet...48 Hyväksytyt ohjustehostinnesteet Hyväksytyt ohjustehostinnesteet C76 MARRASKUU 2008 Sivu 45

54 Os 4 - Tekniset tiedot Polttoinevtimukset HUOMAUTUS Polttoineen loppuminen voi vurioitt ktlysttorin komponenttej. Älä päästä polttoinesäiliöitä tyhjenemään käytön ikn. TÄRKEÄÄ: Sopimttomn polttoineen käyttö voi vioitt moottori. Sopimttomn polttoineen käytön iheuttm moottorivurio ktsotn moottorin sittomksi käytöksi eikä rjoitettu tkuu kt sitä. Polttoineldut Mercury MerCruiser -moottorit toimivt tyydyttävästi, kun käytetään tunnetunmerkkistä lyijytöntä ensiiniä, jok täyttää seurvt ohjervot: Yhdysvllt j Knd - pumpuss näkyvä polttoineen oktniluku on vähintään 87 (R+M)/2. Premium-polttoine [92 (R+M)/ 2 oktni] on myös hyväksyttävää. Älä käytä lyijyä sisältävää ensiiniä. Yhdysvltojen j Kndn ulkopuolell - pumpuss näkyvä polttoineen oktniluku on vähintään 90 RON. Korkeoktnisempi polttoine (98 RON) on myös hyväksyttävää. Jos lyijytöntä ensiiniä ei ole stvn, käytä tunnetunmerkkistä lyijyä sisältävää polttoinett. Reformuloitujen (hpetettujen) polttoineiden käyttö (vin Yhdysvllt) Reformuloituj polttoineit vditn tietyillä lueill USA:ss, j niitä voidn käyttää Mercury MerCruiser -moottoriss. Näissä polttoineiss käytettävät kksi hpetint ovt lkoholi (etnoli) ti eetteri (MTBE ti ETBE). Mikäli omll seudullsi stvn polttoineen hpettimen käytetään etnoli, ktso koht Alkoholi sisältävä polttoine. Alkoholi sisältävä polttoine Jos lueellsi myytävä ensiini sisältää joko metnoli (metyylilkoholi) ti etnoli (etyylilkoholi), sinun on syytä tunte sen mhdolliset hittvikutukset. Nämä hittvikutukset ovt vkvmpi metnoli käytettäessä j phenevt polttoineess olevn lkoholiprosentin ksvess. Polttoineess olev lkoholi voi imeä kosteutt ilmst j sd veden j lkoholin eromn polttoinesäiliössä olevst polttoineest. TÄRKEÄÄ: Mercury MerCruiser -moottorisi polttoinejärjestelmän ost kestävät korkeintn 10 % lkoholi sisältävää ensiiniä. Me emme tiedä, minkä prosenttimäärän veneesi polttoinejärjestelmä kestää. Pyydä veneen vlmistjlt täsmälliset suositukset veneesi polttoinejärjestelmän osist (polttoinesäiliöt, -letkut j liittimet). Ot huomioon, että lkoholi sisältävä polttoine voi lisätä: metlliosien syöpymistä kumi- ti muoviosien rppeutumist polttoineen tunkeutumist kumiletkujen läpi käynnistys- j toimintvikeuksi! VAARA Polttoinevuoto muodost tuliplo- ti räjähdysvrn, jok voi iheutt vkvn tpturmn ti kuolemn. Trkst säännöllisesti, j etenkin vrstoinnin jälkeen, kikki polttoinejärjestelmän ost vuotojen, pehmenemisen, kovettumisen, pisumisen ti korroosion vrlt. Jos vuodon ti hurstumisen merkkejä ilmenee, os on vihdettv ennen kuin moottori käytetään enempää. TÄRKEÄÄ: Jos käytät polttoinett, jok sisältää ti stt sisältää lkoholi, vuotoj j epänormlej tphtumi pitää trkkill tvllist usemmin. TÄRKEÄÄ: Kun Mercury MerCruiser -moottoriss käytetään lkoholi sisältävää ensiiniä, sen pitkällistä säilytystä polttoinesäiliössä tulee välttää. Veneille yleiset pitkät säilytysjksot iheuttvt inutltuisi ongelmi. Autoiss lkoholisekoitteiset polttoineet yleensä käytetään, ennen kuin niihin ehtii imeytyä niin pljon vettä, että syntyy vikeuksi, mutt veneet seisovt usein jouten niin pitkään, että nesteet ehtivät erottu. Lisäksi säilytyksen ikn voi tphtu sisäistä syöpymistä, jos lkoholi on liuottnut sisäosien suojvt öljyklvot. Moottoriöljy Optimin suorituskyvyn j moottorin prhn suojuksen smiseksi käytä seurv öljyä: Käyttö Kikki MerCruiser-moottorit Suositeltv öljy Mercury MerCruiser Full-Synthetic Engine Oil, 20W-40, NMMA FC-W -luokk TÄRKEÄÄ: Ktlysttorimoottorien voiteluvtimukset erovt muiden moottorien vtimuksist. Joisskin venevoiteluineiss on suuri määriä fosfori, jok voi vurioitt MerCruiser-moottorien ktlysttorijärjestelmää. Vikk nämä runssti fosfori sisältävät voiteluineet sttvt mhdollist moottorien hyväksyttävän suorituskyvyn, ik myöten niille ltistuminen vurioitt ktlysttori. Runssti fosfori sisältävien voiteluineiden vurioittmt ktlysttorit eivät ehkä kuulu MerCruiserin rjoitetun tkuun piiriin. Sivu C76 MARRASKUU 2008

55 Os 4 - Tekniset tiedot Jos Mercury MerCruiser Full-Synthetic, 20W-40 -öljyä ei ole stviss, käytä seurvi voiteluineit, jotk on lueteltu suositusjärjestyksessä. Jos huollt ktlysttorimoottori, käytä näitä öljyjä vin lyhyitä ikoj. 1. Mercury/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 2. Mercury/Quicksilver 25W-40, NMMA FC-W luokk, MerCruiserin 4-thtiöljy 3. Muut tunnetut NMMA FC-W luokkn kuuluvt 4-thtiöljyt 4. Hyvältuinen, yksisteinen, pesevä uton öljy ll olevn käyttötulukon mukisesti. HUOMAUTUS: Emme suosittele pesemättömien öljyjen, monisteöljyjen (muiden kuin määriteltyjen), FC-Wluokittmttomien synteettisten öljyjen, heikkoltuisten öljyjen ti kiinteitä lisäineit sisältävien öljyjen käyttöä. Mercury Full-Synthetic MerCruiser Engine Oil, 20W-40, NMMA FC-W rted ORDER OF PREFERENCE MerCruiser/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W rted 4-cycle MerCruiser oil Mercury/Quicksilver 25W-40, NMMA FC-W rted 4-cycle MerCruiser oil Other recognized rnds of NMMA FC-W rted oils SAE40W SAE30W SAE 20W 0 C (32 F) AIR TEMPERATURE 10 C (50 F) Moottorin tekniset tiedot 350 MAG, SeCore 350 MAG HUOMAUTUS: Nimelliset suorituskykyrvot on mitttu j oikistu SAE J1228/ISO 8665:n mukisesti kmpikselilt. Kikki mittukset on tehty moottorin olless normliss käyttölämpötilss. Kierroslukulue on mitttu trkll huoltoon trkoitetull kierroslukumittrill moottorin olless normliss toimintlämpötilss. Öljynpine pitää trkist moottorin olless normliss toimintlämpötilss. HUOMAUTUS: Öljynpinemäärittelyt on trkoitettu vin viitteeksi, ne sttvt vihdell. Potkurikselin teho Iskutilvuus Lturin virrnkulutus Kuum Kylmä 224 kw (300 hp) 5,7 l (350 cid) 72 A 65 A WOT RPM Kierrosluvun rjoitin 5350 Tyhjäkäynnillä vihde vpll 550 Öljyn vähimmäispine Termosttti Ajoitus tyhjäkäynnillä Kierrosnopeudell 2000 Tyhjäkäynnillä Merivedellä jäähdytetyt mllit Suljetun jäähdytysjärjestelmän MPI-mllit 124 kp (18 psi) 41 kp (6 psi) 71 C (160 F) 77 C (170 F) Ei säädettävä Sytytysjärjestys Akun vähimmäisrvot Ei DTS-mllit DTS-mllit 750 CCA, 950 MCA, 180 Ah 800 CCA, 1000 MCA, 190 Ah Sytytystulpn tyyppi AC Pltinum (AC ) Sytytystulpn kärkiväli 1,5 mm (0.060 in.) C76 MARRASKUU 2008 Sivu 47

56 Os 4 - Tekniset tiedot 377 MAG, SeCore 377 MAG HUOMAUTUS: Nimelliset suorituskykyrvot on mitttu j oikistu SAE J1228/ISO 8665:n mukisesti kmpikselilt. Kikki mittukset on tehty moottorin olless normliss käyttölämpötilss. Kierroslukulue on mitttu trkll huoltoon trkoitetull kierroslukumittrill moottorin olless normliss toimintlämpötilss. Öljynpine pitää trkist moottorin olless normliss toimintlämpötilss. HUOMAUTUS: Öljynpinemäärittelyt on trkoitettu vin viitteeksi, ne sttvt vihdell. Potkurikselin teho Iskutilvuus Lturin virrnkulutus RPM Öljyn vähimmäispine Termosttti Ajoitus tyhjäkäynnillä Kuum Kylmä 293 kw (320 hp) 6,2 l (377 cid) WOT Kierrosluvun rjoitin 5350 Tyhjäkäynnillä vihde vpll 550 Kierrosnopeudell 2000 Tyhjäkäynnillä Merivedellä jäähdytetyt mllit Suljetun jäähdytysjärjestelmän MPI-mllit 72 A 65 A 124 kp (18 psi) 41 kp (6 psi) 71 C (160 F) 77 C (170 F) Ei säädettävä Sytytysjärjestys Akun vähimmäisrvot Ei DTS-mllit DTS-mllit 750 CCA, 950 MCA, 180 Ah 800 CCA, 1000 MCA, 190 Ah Sytytystulpn tyyppi AC Pltinum (AC ) Sytytystulpn kärkiväli Nesteiden ohjervot TÄRKEÄÄ: Kikki tilvuudet ovt likimääräisiä nestemittoj. Moottori TÄRKEÄÄ: Käytä in mitttikku määrittääksesi täsmällisesti, kuink pljon öljyä ti nestettä trvitn. Kikki mllit Tilvuus Nestetyyppi 1,5 mm (0.060 in.) Moottoriöljy (suodttimen knss) 4,25 l (4,50 US qt) Mercury Full-Synthetic MerCruiser Engine Oil 20W-40 Merivesijäähdytys (vin tlvisäilytys) 20 l (21 US qt) Propyleeniglykoli j puhdistettu vesi Suljettu jäähdytysjärjestelmä 18 l (19 US qt) Mercury Extended Life -jäähdytysneste/pkksneste ti pitkäikäinen etyleeniglykoli 5/100 pkksneste sekoitettun puhdistettuun veteen suhteess 50/50 Alph-perävetolite HUOMAUTUS: Öljytilvuus sisältää vihteiston öljysäiliön. Mlli Tilvuus Nestetyyppi Alph One 1892 ml (64 oz) Suuritehoinen vihteistovoiteluine Brvo-perävetolitteet HUOMAUTUS: Öljytilvuus sisältää vihteiston öljysäiliön. Mlli Tilvuus Nestetyyppi Brvo One Brvo Two Brvo Three (yksi merivesipumppu) Brvo Three (kksi merivesipumppu) Ohjustehostin j Power Trim -nesteet Hyväksytyt ohjustehostinnesteet 2736 ml (92-1/2 oz) 3209 ml (108-1/2 oz) 2972 ml (100-1/2 oz) 2736 ml (92-1/2 oz) Suuritehoinen vihteistovoiteluine Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 Dexron III utomttivihteistoneste Hnki pikn päältä Sivu C76 MARRASKUU 2008

57 Os 4 - Tekniset tiedot Hyväksytyt ohjustehostinnesteet Kuvus Osnumero Hydrulisen jokulmn säädön j ohjustehostimen neste K01 SAE 10W -30 -moottoriöljy Hnki pikn päältä SAE 10W -40 -moottoriöljy C76 MARRASKUU 2008 Sivu 49

58 Os 4 - Tekniset tiedot Huomutuksi: Sivu C76 MARRASKUU 2008

59 Sisällysluettelo Os 5 - Huolto Os 5 - Huolto Omistjn/käyttäjän velvollisuudet Jälleenmyyjän velvollisuudet Huolto Tee se itse huoltoehdotuksi Trkstus Huoltoiktulu sisäperämoottorimllit Rutiinihuolto...53 Määräikishuolto...53 Huoltoloki Moottoriöljy Trkstus...54 Täyttö...55 Öljyn j suodttimen vihto...55 Moottoriöljyn tyhjennyspumppu...55 Suodttimen vihto...56 Ohjustehostimen neste Trkstus Täyttö Vihto Moottorin jäähdytysneste Trkstus...57 Täyttö...58 Vihto...58 Vetolitteen öljy Trkstus Täyttö Vihto Power Trim neste Trkstus Täyttö Vihto Akku Usempien EFI moottorien kkuj koskevt vrotoimet...61 Liekinsmmuttimen puhdistus Positiivinen kmpikmmion tuuletusventtiili (PCV)...63 Vihto Imuilmn äänenvimentimen puhdistus Veden erottv polttoineensuodtin (MPI) Veden erottv polttoineensuodtin...64 GEN II mllit...64 Irrotus Asennus GEN III mllit...65 Irrotus Asennus Voitelu Ohjusjärjestelmä...66 Ksukpeli...67 Vihdekpeli tyypillinen...67 Perävetolite j peräpeilisrj...68 Sisäperämoottorien ristinivelen kselin rihlt j O renkt (sisäperämoottoriyksikkö irrotettun)...68 Moottorin yhdistin...68 Vetokselin jtkeell vrustetut mllit...69 Potkurit Potkurin korjus...70 Alph potkurin irrotus...70 Alph potkurin sennus...70 Brvo One potkurin irrotus...71 Brvo One potkurin sennus...71 Brvo Two potkurin irrotus...72 Brvo Two potkurin sennus...72 Brvo Three potkurin irrotus...73 Brvo Three potkurin sennus...74 Apulitehihn Trkstus Vihto j/ti kireyden säätö Korroosiosuoj Korroosiotietoj...76 Mdoituspiirin jtkuvuuden ylläpito...76 MerCthode järjestelmän kun vtimukset...76 Anodit j MerCthode järjestelmän sijinti...76 Quicksilver MerCthode järjestelmän trkistus...77 Moottorin ulkopinnt...78 Veneen pohjn hoito...78 Ksvillisuudenestomli...78 Perävetolitteen pinnn hoito...79 Moottorin huuhtelu (Alph) Huuhtelulitteet Perävetolitteen vedenotot Moottorin huuhtelu (Brvo) Yleistietoj...81 Moottorin huuhtelu...81 Huuhtelulitteet Perävetolitteen vedenotot Vihtoehtoiset vedenotot SeCore moottorin huuhtelu...84 Perävetolitteen vedenotoll vrustetut mllit C76 MARRASKUU 2008 Sivu 51

60 Os 5 - Huolto Omistjn/käyttäjän velvollisuudet Käyttäjän velvollisuuten on suoritt kikki turvllisuustrkstukset, vrmist, että noudtetn kikki voitelu- j huoltoohjeit turvllist käyttöä silmällä pitäen j viedä yksikkö vltuutetulle Mercury MerCruiser -jälleenmyyjälle määräikistrkstust vrten. Normli kunnosspitohuolto j vrost ovt omistjn/käyttäjän vstuull, eikä niitä siten ktsot vlmistus- ti mterilivioiksi tkuuehtojen puitteiss. Yksilöllinen jotp j käyttö vikuttvt kunnosspitohuollon trpeeseen. Moottorin sinmukinen huolto j hoito vrmistvt optimisuorituskyvyn j luotettvuuden j pitävät käytön kokoniskustnnukset limmilln. Kysy vltuutetult Mercury MerCruiser -jälleenmyyjältä huolto helpottvist trvikkeist. Jälleenmyyjän velvollisuudet Yleisesti jälleenmyyjän velvollisuuksiin sikst kohtn kuuluvt luovutust edeltävä trkstus j vlmistelu, kuten: Vrmist, että vene on sinmukisesti vrustettu. Vrmist ennen luovutust, että Mercury MerCruiser -moottori j muut litteet ovt sinmukisess toimintkunnoss. Tehdä kikki trvittvt säädöt mksimitehokkuuden svuttmiseksi. Ant sikklle opstust veneessä olevist litteist. Selittää j esitellä moottorin j veneen käyttö. Ant sikklle kopio luovutust edeltävästä trkstuslistst. Myynnin hoitneen jälleenmyyjän pitää täyttää tkuurekisteröintikortti kokonisuudessn j lähettää se tehtlle välittömästi uuden tuotteen myynnin yhteydessä. Huolto! VAARA Jos korjus ti huolto tehdään irrottmtt ensin kku, seuruksen voi oll tuotevurio, henkilövmm ti kuolem tuliplon, räjähdyksen, sähköiskun ti moottorin odottmttomn käynnistymisen tähden. Irrot kkukpelit kust in ennen moottorin ti veto-osien huoltmist, korjmist, sentmist ti irrottmist.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. TÄRKEÄÄ: Ktso huoltotulukost täydellinen luettelo kikist suoritettvist määräikishuolloist. Jotkut huollot s suoritt vin Mercury MerCruiserin vltuutettu jälleenmyyjä. Ennen kuin yritetään huolto- ti korjusmenettelyjä, joit ei ole käsitelty tässä ohjekirjss, suosittelemme Mercury MerCruiser -huolto-ohjekirjn hnkkimist j siihen perehtymistä. HUOMAUTUS: Huoltokohteet on merkitty eri värein tunnistuksen helpottmiseksi. Huoltokohteiden värit Keltinen Must Ruske Sininen Moottoriöljy Vetolitteen voitelu Ohjustehostimen neste Rkvesihuuhtelu Tee-se-itse-huoltoehdotuksi Nykypäivän veneilylitteet, kuten Mercury MerCruiser -moottori, ovt erittäin teknisiä koneit. Elektroninen sytytys j erikoiset polttoineen syöttöjärjestelmät svt ikn premmn polttoinetlouden, mutt ovt smll monimutkisempi kouluttmttomlle meknikolle. Jos olet tee-se-itse-ihmisiä, tässä on sinulle ehdotuksi. Älä ryhdy mihinkään korjuksiin, ellet ole perillä vroituksist, vroist j vdittvist toimenpiteistä. Turvllisuutesi on meille tärkeää. Mikäli yrität huolt tuotett itse, ehdotmme, että tilt kyseisen mllin huolto-ohjekirjn. Huolto-ohjekirjss nnetn oiket ohjeet noudtettviksi. Se on kirjoitettu koulutetulle meknikolle, joten siinä voi oll toimenpiteitä, joit et ymmärrä. Älä yritä suoritt korjuksi, jollet ymmärrä toimenpiteitä. Eräiden korjusten suorittmisess trvitn erikoistyökluj j -litteit. Älä yritä tehdä tällisi korjuksi, ellei sinull ole näitä erikoistyökluj j/ti -litteit. Voit vurioitt tuotett j joutu mksmn enemmän kuin jälleenmyyjä olisi veloittnut. Jos purt moottorin ti vetolitteen osittin etkä pysty korjmn sitä, jälleenmyyjän meknikon on koottv ost j testttv lite ongelmn määrittelemiseksi. Tämä tulee klliimmksi kuin koneen vieminen suorn jälleenmyyjälle ongelmn ilmetessä. Ongelm voi korjutu hyvin yksinkertisell säädöllä. Älä soit jälleenmyyjälle, huoltokonttoriin ti tehtseen sdksesi heidät määrittelemään ongelmn ti pyytääksesi korjusmenettelyä. Heidän on vike määritellä ongelm puhelimess. Sivu C76 MARRASKUU 2008

61 Os 5 - Huolto Vltuutettu myyjäliikkeesi on käytettävissä moottorin huoltmiseksi. Siellä on pätevät tehtn kouluttmt meknikot. Suositmme, että pyydät jälleenmyyjää tekemään määräjoin moottorillesi huoltotrkstuksi. Jälleenmyyjän tulee sett moottori syksyllä tlviteloille j huolt se ennen veneilykutt. Näin ongelmien mhdollisuus vähenee veneilykudell, kun hlut nutti ongelmttomst veneilystä. Trkstus Trkst moottori usein j säännöllisesti, mikä utt ylläpitämään sen huippusuorituskyvyn, j korj mhdolliset ongelmt ennen niiden tphtumist. Koko moottori on trkstettv huolellisesti, mukn lukien kikki moottorin ost, joihin pääsee käsiksi. Trkist, onko löysiä, vioittuneit ti puuttuvi osi, letkuj j kiristimiä; kiristä ti vihd trvittess. Trkst, etteivät pistoke- j sähköjohdot ole vioittuneet. Irrot j trkst potkuri. Jos se on phsti kolhiintunut, tipunut ti murtunut, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Korj moottorin ulkopinnn kolhut j syöpymisvuriot. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Huoltoiktulu sisäperämoottorimllit Rutiinihuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Tehtävän suoritusväli Jokisen päivän luksi Jokisen päivän päätteeksi Viikoittin Jok toinen kuukusi ti 50 tunnin välein Suoritettv huolto Trkist moottorin öljytso. (Tätä väliä voidn pidentää tuotteest sdun kokemuksen mukn.) Trkist sisäperämoottorin vihteistoöljyn tso. Trkist trimmipumpun öljytso. Trkist ohjustehostimen pumpun ti mllisi ohjusjärjestelmästä riippuen ohjushydruliikn nesteen tso. Jos jetn suolisess vedessä, murtovedessä ti sstuneess vesistössä, huuhtele jäähdytysjärjestelmä jokisen käytön jälkeen. Trkist veden imuukot roskien j vesiksvillisuuden vrlt. Trkist merivesisuodtin j puhdist se, jos vrusteen. Trkist jäähdytysnesteen tso. Trkist sisäperämoottorin nodit j vihd ne, jos ne ovt syöpyneet 50 %. Voitele potkurikseli j kiristä mutteri uudestn. (Jos jetn vin mkess vedessä, huoltoväli voidn pidentää neljään kuukuteen.) Jos jetn suolisess, murto- ti sstuneess vedessä, käsittele moottori Corrosion Gurd -suoj-ineell. Trkist kun liitännät j nesteen tso. Vrmist, että mittrit j johtojen liitännät ovt kunnoss. Puhdist mittrit. (Jos jetn suolisess vedessä, lyhennä tämä väli 25 tunniksi ti 30 päiväksi riippuen siitä, kumpi tulee ensin.) Määräikishuolto HUOMAUTUS: Suorit inostn om moottorisi koskevt huoltotoimet. Huoltoväli Ensimmäisen 20 tunnin jälkeen (totutusjokusi) 50 tunnin ti 2 kuukuden välein (mikä thns tulee ensin) 100 tunnin välein ti vuosittin (mikä thns tulee ensin) Vihd moottoriöljy j suodtin. Suoritettv huolto Kikki Brvo-mllit pitsi 496 : Voitele moottorin yhdistin (voitele moottorin yhdistin 50 tunnin välein, jos jetn pitkiä ikoj tyhjäkäynnillä). Korjusml moottorin mlipint. Vihd moottoriöljy j suodtin. Vihd sisäperämoottorin vihteistoöljy. Trkist suljetuill jäähdytysjärjestelmillä vrustetuiss mlleiss, että jäähdytysnesteen tso j pkksnesteen vhvuus ntvt riittävän suojn pkkselt. Korj trpeen mukn. Oikeist huoltoväleistä on lisätietoj Tekniset tiedot -kohdss. Kiristä kippirenkn liitos ohjuskseliin määrittelyjen mukisesti. Vihd veden erottv polttoineensuodtin. Trkist, ettei ohjusjärjestelmässä j kukosäätimessä ole löysiä, puuttuvi ti vioittuneit osi. Voitele kpelit j vivustot. Trkist, ettei mdoituspiirissä ole löysiä ti vioittuneit liitäntöjä. Test MerCthode-yksikön teho, jos vrusteen. Puhdist liekinsmmutin, imuilmn äänenvimennin j kmpikmmion tuuletusletkut. Trkst PCV-venttiili, jos vrusteen. Trkst hihnojen kunto j kireys. Vetokselin jtkeell vrustetut mllit: Voitele vetokselin ristinivelet j tkpylkän tulo- j lähtölkerit C76 MARRASKUU 2008 Sivu 53

62 Os 5 - Huolto Huoltoväli 150 tunnin välein ti vuosittin (mikä thns tulee ensin) 300 tunnin ti 3 vuoden välein 5 vuoden välein Kikki Brvo-mllit pitsi 496 : Voitele moottorin vetolevy. Suoritettv huolto Trkist moottorin kiinnityksen kireys j kiristä trvittess. Trkist sähköjärjestelmä löysien, vioittuneiden ti syöpyneiden kiinnikkeiden vrlt. Trkst sytytystulppien, sytytystulppien johtojen j virrnjkjn knnen j roottorin, jos vrusteen, kunto. Vihd trvittess. Trkist jäähdytysjärjestelmän j pkojärjestelmän letkunkiristimien kireys. Trkst, ettei kummsskn järjestelmässä ole vurioit ti vuotoj. Pur j trkst merivesipumppu j vihd kuluneet rkenneost. Puhdist suljetuill jäähdytysjärjestelmillä vrustetuiss mlleiss suljetun jäähdytysjärjestelmän merivesiossto. Puhdist, trkst j test pinekorkki. Trkst pkoksujärjestelmän ost. Jos vrusteen on vedensulkuläpät (läppäventtiilit), trkist, etteivät ne ole hukss ti kuluneet. Trkist moottorin suuntus. Trkst ristinivelet, rihlt j plkeet, j trkist kiristimet. Voitele ristinivelen rihlt j leikkuskohdt, jos niissä on rsvnipp. Trkst, onko krdnilkeroinniss rosoisuutt. Vihd trvittess. Ot yhteys sertifioituun Mercury MerCruiser - jälleenmyyjään. Vin Vzer-mllit, Alph-mllit j 496 MAG Brvo mllit: Voitele moottorin vetolevy. Vihd jäähdytys-/pkksneste. Vihd jok toinen vuosi, jos ei käytetä pitkäikäistä jäähdytys-/pkksnestettä. Huoltoloki Kirj moottorin kikki huollot tähän. Muist tllett kikki työmääräykset j kuitit. Päivämäärä Suoritettu huolto Moottorituntej Moottoriöljy Trkstus HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. 1. Pysäytä moottori. Ann öljyn vlu öljypohjn noin viisi minuutti. Veneen pitää oll liikkumtt vedessä. 2. Poist mitttikku. Pyyhi puhtksi j senn kokonn tkisin mitttikun putkeen. Odot 60 sekunti, jott sisään jäänyt ilm pääsee poistumn. Sivu C76 MARRASKUU 2008

63 Os 5 - Huolto HUOMAUTUS: Vrmist mitttikun sennus niin, että öljytson trkistusmerkit osoittvt moottorin perää (vuhtipyörää) kohti. Mitttikku TÄRKEÄÄ: Lisää ohjeiss nimettyä moottoriöljyä, kunnes tso tulee mitttikun FULL- ti OK-lueen ylämerkin tsolle, mutt ei sen yläpuolelle. 3. Poist mitttikku j trkist öljyn tso. Öljytson on oltv täyden ti OK-lueen j lisää-lueen välissä. Aset mitttikku tkisin mitttikun putkeen. Täyttö TÄRKEÄÄ: Älä pne moottoriin liik öljyä. TÄRKEÄÄ: Käytä in mitttikku määrittääksesi täsmällisesti, kuink pljon öljyä ti nestettä trvitn. 1. Irrot öljyn täyttökorkki Öljyn täyttökorkki 2. Lisää ohjeiss nimettyä moottoriöljyä, kunnes tso tulee mitttikun FULL- ti OK-lueen ylämerkin tsolle, mutt ei sen yläpuolelle. Trkist öljytso uudestn. 3. Pne täyttökorkki tkisin Moottorin mlli Moottoriöljyn tilvuus Nestetyyppi Kikki mllit 4,25 l (4,50 US qt) Mercury MerCruiser Full-Synthetic Engine Oil, 20W-40 Öljyn j suodttimen vihto Ktso vihtoväli Huoltoiktulust. Moottoriöljy on vihdettv ennen kuin vene pnnn säilytykseen. TÄRKEÄÄ: Vihd moottoriöljy, kun moottori on käytöstä lämmin. Lämmin öljy virt helpommin vieden muknn enemmän epäpuhtuksi. Käytä inostn suositettu moottoriöljyä (ktso Tekniset tiedot). Moottoriöljyn tyhjennyspumppu 1. Löysää öljynsuodtin järjestelmän tuulettmiseksi. 2. Poist mitttikku C76 MARRASKUU 2008 Sivu 55

64 Os 5 - Huolto 3. Asenn öljypumppu mitttikun putkeen. c mc Tyypillinen öljypumppu - Mitttikun putki c - Öljyn tyhjennysletku 4. Pne kmpikmmion öljypumpun letkun pää sopivn stin j pumpp khvst, kunnes kmpikmmio on tyhjä. 5. Poist pumppu. 6. Asenn mitttikku. Suodttimen vihto 1. Irrot j hävitä öljynsuodtin. Öljynsuodtin 2. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä j senn. 3. Kiristä öljynsuodtin luotettvsti (noudt suodttimen vlmistjn ohjeit). Älä kiristä liik. 4. Irrot öljyn täyttökorkki. TÄRKEÄÄ: Käytä in mitttikku määritelläksesi täsmälleen pljonko öljyä trvitn. 5. Lisää suositettv moottoriöljyä öljypinnn nostmiseksi mitttikun OK-lueen lreunn. 6. Trkist öljytso veneen kelluess vedessä j lisää ohjeiden mukist nestettä öljypinnn nostmiseksi FULL-merkkiin ti OK-lueen yläreunn sti, mutt ei niiden yli. HUOMAUTUS: Kun lisätään 0,95 l (1 qt) moottoriöljyä, pint nousee ADD-merkistä OK-lueen yläreunn. 7. Käynnistä moottori, käytä sitä kolme minuutti j trkist, ettei vuotoj esiinny. Pysäytä moottori. Ann öljyn vlu öljypohjn noin viisi minuutti. Veneen pitää oll liikkumtt vedessä. Ohjustehostimen neste Trkstus 1. Pysäytä moottori j keskitä perävetolite. 2. Irrot täyttöukon korkki /mitttikku j trkist tso.. Moottorin olless normliss käyntilämpötilss nestepinnn pitäisi oll lämpimällä lueell Sivu C76 MARRASKUU 2008

65 Os 5 - Huolto. Moottorin olless kylmänä nestepinnn pitäisi oll kylmällä lueell. - Ohjustehostimen pumppu - Kylmä lue c - Lämmin lue 3. Täytä FULL-viivn skk määritetyllä nesteellä. TÄRKEÄÄ: Jos pumpuss ei näy nestettä, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Täyttö 1. Irrot täyttöukon korkki /mitttikku j trkist tso. 2. Lisää Quicksilverin hydrulisen jokulmn säätö- j ohjusnestettä ti Dexron III -utomttivihteistoöljyä (ATF) kunnes neste tulee oikelle tsolle Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste 3. Asenn täyttöukon korkki /mitttikku tkisin. Vihto Ohjustehostusjärjestelmä Q1 Ohjustehostimen nestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Moottorin jäähdytysneste Trkstus! VAROITUS Äkillinen pinehäviö voi iheutt kuumn jäähdytysnesteen kiehumisen j rjun purkutumisen, mikä voi iheutt vkvi plovmmoj. Ann moottorin jäähtyä ennen jäähdytysnesteen pinekorkin irrottmist. 1. Irrot korkki lämmönvihtimest j trkist nesteen tso. Lämmönvihtimen korkki 2. Lämmönvihtimen jäähdytysnesteen pinnn tulee oll täyttökuln pohjn tsoll. Jos jäähdytysnesteen pint on lhll, ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään C76 MARRASKUU 2008 Sivu 57

66 Os 5 - Huolto 3. Asenn korkki lämmönvihtimeen. TÄRKEÄÄ: Kun sett pinekorkki tkisin, muist kiristää sitä, kunnes se settuu täyttökuln päälle. 4. Moottorin olless normliss toimintlämpötilss trkist jäähdytysnesteen tso pisuntsäiliöstä. 5. Jäähdytysnesteen pinnn tulee oll ADD- j FULL-merkkien välillä Lisää ohjeiden mukist nestettä trpeen mukn. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste Suljettu jäähdytysjärjestelmä K1 Täyttö HUOMAUTUS Propyleeniglykolipkksnesteen käyttö suljetuss jäähdytysjärjestelmässä voi vurioitt jäähdytysjärjestelmää ti moottori. Täytä suljettu jäähdytysjärjestelmä etyleeniglykolipkksnesteellä, jok on sopiv limmss lämpötilss, jolle moottori ltistuu. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. HUOMAUTUS Moottorin suljettuun jäähdytysjärjestelmään jäänyt ilm voi iheutt moottorin ylikuumenemisen j joht moottorivurioon. Ilmn pääsy suljettuun jäähdytysjärjestelmään sitä täytettäessä minimoidn settmll vene niin, että moottorin etupää on tkpäätä korkemmll. HUOMAUTUS: Lisää jäähdytysnestettä vst, kun moottori on normliss käyttölämpötilss. 1. Irrot täyttöukon korkki jäähdytysnesteen pisuntsäiliöstä. Trkst tiiviste j vihd se trvittess. TÄRKEÄÄ: Jäähdytysneste virt nopesti tässä suljetuss jäähdytysjärjestelmässä. Suuremmt tyhjäkäyntinopeudet voivt sulke ilm järjestelmään j vikeutt sen poistmist. Aj venettä tyhjäkäynnillä, kun täytät järjestelmää ti poistt ilm. 2. Täytä FULL-viivn sti määritetyllä jäähdytysnesteellä. Putkilon viitenro Kuvus Käyttökoht Osnumero 122 Pitkäikäinen pkks-/ jäähdytysneste Suljettu jäähdytysjärjestelmä K1 3. Trkist pkksnesteen vhvuus riittävän pkkssuojn vrmistmiseksi j korj se trvittess. Oikeist huoltoväleistä on lisätietoj Tekniset tiedot -kohdss. 4. Asenn täyttöukon korkki jäähdytysnesteen pisuntsäiliöön. Vihto Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Vetolitteen öljy HUOMAUTUS Öljyn, jäähdytysineen j muiden moottoriöljyjen päästäminen ympäristöön on liss kielletty. Vro läikyttämästä öljyä, jäähdytysnestettä ti muit moottoriöljyjä ympäristöön venettä huoltesssi. Tunne jätteiden hävittämistä ti kierrättämistä koskevt piklliset rjoitukset j hävitä nesteet vtimusten mukisesti. Sivu C76 MARRASKUU 2008

67 Trkstus Os 5 - Huolto HUOMAUTUS: Öljyn tso vihtelee käytön ikn. Öljytso tulee trkist ennen käynnistystä moottorin olless kylmä. 1. Trkist vihteistoöljyn tso. Pidä öljyn määrä suositetull käyttölueell. Jos säiliön pohjll näkyy vettä ti sitä ilmestyy öljyn täyttö/tyhjennystulppn j/ti jos öljy näyttää väärän väriseltä, ot välittömästi yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Kumpikin tilnne stt viitt vesivuotoon perävetolitteen josskin osss. Täyttö Kuvss merivedellä jäähdytetty mlli TÄRKEÄÄ: Jos trvitn yli 59 ml (2 fl oz) suuritehoist vihteistovoiteluinett öljysäiliön täyttämiseen, jokin tiiviste voi vuot. Perävetolite voi vurioitu voitelun puutteest. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. 1. Irrot vihteistoöljysäiliön knsi. 2. Täytä säiliö määritetyllä nesteellä siten, että öljyn tso on käyttölueell. Älä täytä liik. Putkilon viitenro Kuvus Käyttökoht Osnumero Pne korkki tkisin. Suuritehoinen vihteistovoiteluine HUOMAUTUS: Koko perävetolitteen täyttämisohjeet nnetn öljynvihto-ohjeiss. Vihteistoöljysäiliö Q01 Vihto 1. Irrot vihteistoöljysäiliö kiinnikkeestä. 2. Tyhjennä sisältö sopivn stin. 3. Asenn säiliö kiinnikkeeseen. 4. Brvo One -mllit: Irrot potkuri, lske perävetolite kokonn ls/sisään, irrot öljyn täyttö-/tyhjennysruuvi j tiivisteluslevy j vlut öljy pois. - Öljyn täyttö-/tyhjennysruuvi - Tiivisteluslevy mc C76 MARRASKUU 2008 Sivu 59

68 Os 5 - Huolto 5. Kikki muut mllit: Trimm perävetolite kokonn ulos, irrot öljyn täyttö-/tyhjennysruuvi j tiivisteluslevy j vlut öljy pois. - Öljyn täyttö-/tyhjennysruuvi - Tiivisteluslevy mc Irrot öljytiln ilmruuvi j tiivisteluslevy. Ann öljyn tyhjentyä kokonn. - Öljytiln ilmruuvi - Tiivisteluslevy mc TÄRKEÄÄ: Jos öljyn täyttö/tyhjennysukost tulee vettä ti jos öljy näyttää mitomiselt, perävetoyksikkö vuot, j se tulee trkistutt välittömästi vltuutetull Mercury MerCruiser -jälleenmyyjällä. 7. Lske perävetolitett siten, että potkurin kseli on vksuorss. Täytä perävetolite öljyn täyttö-/tyhjennysukon kutt määritetyllä vihteistoöljyllä kunnes ilm sisältämätöntä voiteluinett virt öljytiln ilm-ukost. Putkilon viitenro Kuvus Käyttökoht Osnumero 87 Suuritehoinen vihteistovoiteluine Perävetoliteyksikkö Q01 TÄRKEÄÄ: Käytä perävetolitteess inostn suuritehoist Mercury/Quicksilver High Performnce Ger Lue - voiteluinett. 8. Asenn öljyn ilmstusknvn ruuvi j tiivisteluslevy. TÄRKEÄÄ: Täyttö ei ole vlmis, ennen kuin voiteluinett ilmestyy vihteiston öljysäiliöön. 9. Jtk vihteistoöljyn pumppmist vihteistoöljysäiliön piiriin kunnes vihteistoöljyä ilmestyy vihteistoöljysäiliöön. 10. Täytä säiliö siten, että öljytso on käyttölueell. Älä täytä liik. Vrmist, että korkin sisällä on kumitiiviste j pne se piklleen. Älä kiristä liik. HUOMAUTUS: Öljytilvuus sisältää vihteiston öljysäiliön. Alph One Brvo One Brvo Two Brvo Three (yksi merivesipumppu) Brvo Three (kksi merivesipumppu) Mlli Tilvuus Nestetyyppi 1892 ml (64 oz) 2736 ml (92-1/2 oz) 3209 ml (108-1/2 oz) 2972 ml (100-1/2 oz) 2736 ml (92-1/2 oz.) Suuritehoinen vihteistovoiteluine 11. Irrot pumppu öljyn täyttö-/tyhjennysukost. Asenn nopesti tiivisteluslevy j öljyn täyttö-/tyhjennysruuvi. Kiristä tiukkn. 12. Asenn potkuri tkisin. Ktso lisätietoj kohdst Potkurit. 13. Trkist öljytso ensimmäisen käytön jälkeen. TÄRKEÄÄ: Vihteistoöljysäiliössä olevn öljyn tso koho j lskee perävetolitteen käytön ikn. Trkist öljyn tso vst, kun perävetolite on jäähtynyt j moottori on smmutettu. Sivu C76 MARRASKUU 2008

69 Os 5 - Huolto Power Trim -neste Trkstus TÄRKEÄÄ: Trkist öljymäärä vin, kun perävetolite on ivn lhll/sisässä. 1. Aset perävetolite ivn ls/sisään. 2. Trkist öljyn tso. Säiliön pinnn täytyy oll MIN- j MAX-viivojen välillä Säiliö - MIN- j MAX-viivt 3. Täytä trpeen mukn määritetyllä nesteellä. Putkilon viitenro Kuvus Käyttökoht Osnumero 114 Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöpumppu Q1 Täyttö 1. Irrot täyttöukon korkki säiliöstä. HUOMAUTUS: Täyttökorkiss on ilmreikä. 2. Lisää voiteluinett, jott pint nousee säiliössä olevien MIN- j MAX-viivojen välille. Putkilon viitenro Kuvus Käyttökoht Osnumero Asenn korkki. Vihto Hydrulisen jokulmn säädön j ohjustehostimen neste Hydrulisen jokulmn säätöpumppu Q1 Power Trim -nestettä ei trvitse viht, pitsi jos se sstuu vedestä ti roskist. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Akku Ktso kun mukn tulevi erityisohjeit j vroituksi. Jos näitä tietoj ei ole stviss, noudt seurvi vrotoimi kun käsittelyssä.! VAARA Heikon kun ltminen veneessä ti pukäynnistyskpeleiden j lisäkun käyttäminen moottorin käynnistämiseen stt iheutt vkvn vmmn ti tuotevurion tuliplon ti räjähdyksen seuruksen. Poist kku veneestä j lt se tuuletetull lueell loitoll kipinöistä j vutulest.! VAARA Käytössä ti ldttvn olev kku tuott ksu, jok voi syttyä j räjähtää j suihkutt ulos rikkihppo, jok voi iheutt vkvi plovmmoj. Tuulet kun ympärillä olev lue j käytä suojvrusteit kkuj käsitellessäsi ti huoltesssi. Usempien EFI-moottorien kkuj koskevt vrotoimet Lturit: Lturit on suunniteltu ltmn kku, jok tuott virt lturiin kiinnitettyyn moottoriin. Kun khden eri moottorin kut ovt kytkettyinä, yksi lturi tuott kiken ltusvirrn molemmille kuille. Normlisti toisen moottorin lturin ei trvitse syöttää linkn ltusvirt C76 MARRASKUU 2008 Sivu 61

70 Os 5 - Huolto EFI Elektroninen ohjusmoduuli (ECM): Elektoninen ohjusmoduuli (ECM vtii) vkn jännitelähteen. Usemmll moottorill jettess jokin veneessä olev sähkölite voi iheutt äkillisen jännitteenlskun moottorin kuss. Jännite voi lske ECM:n vtimn vähimmäisrvon lle. Toisen moottorin lturi voi nyt myös lk ldt. Tämä voi iheutt jännitepiikin moottorin sähköjärjestelmässä. Kummsskin tpuksess ECM voi sulkeutu. Jännitteen plutuess ECM:n käyttölueelle ECM plutuu itsestään lkutiln, j moottori toimii ts normlisti. ECM sulkeutuu j plutuu lkutiln niin nopesti, että moottoriss voi tuntu vin hetkellinen sytytyshäiriö. Akut: Veneissä, joiss on useit EFI-moottoreit, edellytetään kunkin moottorin kytkemistä omn kkuuns. Tämä vrmist sen, että moottorin ECM:llä on vk jännitelähde. Akun kytkimet: Akun kytkimet pitää in sett siten, että kukin moottori toimii omll kulln. Älä käytä moottoreit kytkimien olless "oth"- ti "ll"-sennoiss. Hätätilss toisen moottorin kku voi käyttää käynnistämään moottori, jonk kku on tyhjä. Akun erottimet: Veneessä olevien lisälitteiden käyttökun ltmisess voidn käyttää erottimi. Niitä ei pidä käyttää veneessä olevn toisen moottorin kun ltukseen, ellei erotin ole nimenomn tähän trkoitukseen suunnitellun tyyppinen. Generttorit: Generttorin kku on ktsottv toisen moottorin kuksi. Liekinsmmuttimen puhdistus! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. 1. Irrot moottorin knsi. 2. Irrot j poist kmpikmmion tuuletusletku liekinsmmuttimess j venttiilikopss olevst liitoksest. 3. Irrot liekinsmmutin. c d e f Moottorin knnen nuppi - Moottorin knsi c - Mutterit, liekinsmmutin d - Knnen kiinnitysknnke e - Liekinsmmutin f - Kmpikmmion tuuletusletku 4. Puhdist liekinsmmutin lämpimällä vedellä j miedoll pesuineell. 5. Trkist, ettei liekinsmmuttimess ole reikiä, hlkemi ti rppeutumist. Vihd trvittess. 6. Ann liekinsmmuttimen kuivu kokonn ennen käyttöä. 7. Puhdist kmpikmmion tuuletusletku lämpimällä vedellä j miedoll pesuineell. Kuiv pineilmll ti nn kuivu ilmss. 8. Trkst, ettei kmpikmmion tuuletusletkuss ole hlkemi j rppeutumist. Vihd trvittess. Sivu C76 MARRASKUU 2008

71 Os 5 - Huolto 9. Asenn liekinsmmutin j liekinsmmuttimen kiinnike. Kiristä liekinsmmuttimen kiinnikkeen mutterit. Kuvus Nm l-in. l-ft Liekinsmmuttimen kiinnikkeen mutterit Kytke kmpikmmion tuuletusletku liekinsmmuttimess j venttiilikopss olevn liitokseen. 11. Asenn moottorin knsi. Positiivinen kmpikmmion tuuletusventtiili (PCV) Vihto TÄRKEÄÄ: Käytä inostn Mercury MerCruiser -vrosi, jott vrmistt päästöjä koskevien määräysten noudttmisen. 1. Irrot PCV-venttiili vsemmst venttiilikopst. - PCV-venttiili (kuvss ei näy letku) 2. Irrot PCV-venttiili letkust j hävitä venttiili. 3. Asenn uusi PCV-venttiili venttiilikoppn j yhdistä letku tkisin. 4. Vrmist, että PCV-venttiili settuu tiiviisti venttiilikoppn. Imuilmn äänenvimentimen puhdistus! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi. HUOMAUTUS: Imuilmn vimennin on voitu sent ksurunkoon ti imuilmn sovittimeen. Piknn imuilmn vimennin poistmll moottorikopp. 1. Irrot moottorin knsi. 2. Irrot imuilmn äänenvimennin Imuilmn äänenvimennin sennettun imuilmn sovittimeen. 3. Trkst, ettei imuilmn äänenvimentimess ole reikiä, hlkemi ti rppeutumist. Jos trpeen, vihd imuilmn äänenvimennin uuteen C76 MARRASKUU 2008 Sivu 63

72 Os 5 - Huolto TÄRKEÄÄ: Älä päästä puhdistusliuost sähköliitäntöihin äläkä käytä metyylietyyliketoni sisältävää puhdistusliuost. 4. Puhdist imuilmn äänenvimennin lämpimällä vedellä j miedoll pesuineell. Vihd trvittess. 5. Ann imuilmn äänenvimentimen kuivu täysin j senn se. Veden erottv polttoineensuodtin (MPI) Veden erottv polttoineensuodtin! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi.! VAROITUS Jos polttoinejärjestelmästä ei vputet pinett, polttoinett suihku ulos, mistä voi oll seuruksen tuliplo ti räjähdys. Ann moottorin jäähtyä täysin j vput kikki pine polttoinejärjestelmästä ennen järjestelmän osien huoltmist. Suoj in silmät j iho pineenliselt polttoineelt j höyryiltä. GEN II -mllit - Polttoineensuodttimen kiinnike - Tiivistysrengs c - Polttoineensuodtin c 6527 Irrotus 1. Ann moottorin jäähtyä. HUOMAUTUS: Mercury MerCruiser suositt, että moottori smmutetn 12 tunnin jksi ennen suodttimen irrottmist. 2. Sulje polttoineventtiili, jos vrusteen. 3. Kääri veden erottv polttoineensuodtin knkn sisään; tämä utt keräämään mhdollisesti läikkyneen ti suihkunneen polttoineen. 4. Irrot j heitä pois veden erottv polttoineensuodtin j kiinnikkeen tiivistysrengs. Asennus 1. Sivele uuden suodttimen tiivistysrengs moottoriöljyllä. Putkilon viitenro Kuvus Käyttökoht Osnumero 80 SAE 30W -moottoriöljy Veden erottvn polttoineensuodttimen tiivistysrengs Otin Loclly 2. Ruuv suodtin kiinnikkeeseen j kiristä kunnoll käsin. Älä käytä suodtinvint. 3. Av polttoineventtiili, jos vrusteen. 4. Vrmist, että moottoritil tuulettuu kunnoll. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn. 5. Yhdistä jäähdytysvesi moottoriin. 6. Käynnistä moottori. Trkist, ettei polttoineensuodtinsennelmn ympärillä ole ensiinivuotoj. Mikäli vuotoj esiintyy, smmut moottori välittömästi. Trkist suodttimen sennus uudelleen, pyyhi läikkynyt polttoine pois j tuulet moottoritil hyvin. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys vltuutettuun Mercury MerCruiser - jälleenmyyjään. Sivu C76 MARRASKUU 2008

73 Os 5 - Huolto GEN III -mllit d c e h - Cool Fuel -moduuli - Cool Fuel -moduulin johtosrj c - Suodttimen korkki d - Suodtinsennelmn kiinnitysruuvi e - Polttoineensuodttimen pnos f - Suodttimen kuppi g - Cool Fuel -moduulin suodtinsäiliö h - O-rengs f g Irrotus 1. Ann moottorin jäähtyä. HUOMAUTUS: Mercury MerCruiser suositt, että moottori smmutetn 12 tunnin jksi ennen suodttimen irrottmist. 2. Sulje polttoineventtiili, jos vrusteen. 3. Irrot Cool Fuel -moduulin johtosrj moottorin johtosrjst. 4. Käännä virtlukko käynnistyssentoon j nn käynnistimen toimi 5 sekunti. 5. Käännä virtlukko pois päältä. 6. Löysää jokist suodtinsennelmn kiinnitysruuvi, kunnes ruuvi irto Cool Fuel -moduulist. Älä irrot kiinnitysruuvej suodttimen korkist. 7. Irrot suodtinsennelm pikltn vetämällä sen khvst ylöspäin. Älä vielä irrot suodtinsennelm Cool Fuel - moduulist. 8. Ann suodtinsennelmss mhdollisesti olevn polttoineen vlu ulos suodtinsennelmn pohjst Cool Fuel - moduulin suodtinsäiliöön. 9. Irrot suodtinkuppi suodttimen korkist kiertämällä korkki myötäpäivään j pitämällä smll suodtinkuppi liikkumtt. 10. Irrot käytetty veden erottvn polttoineensuodttimen pnos suodtinkupist j set se puhtseen, hyväksyttyyn stin. 11. Hävitä suodtinkupiss mhdollisesti olev vesi ti roskt. Asennus 1. Asenn uusi veden erottvn polttoineensuodttimen pnos suodtinkuppiin. Työnnä pnos kunnoll piklleen kuppiin. 2. Asenn uusi O-rengs suodtinkupin päälle. 3. Kiinnitä suodttimen korkki suodtinkuppiin kiertämällä korkki vstpäivään j pitämällä smll suodtinkuppi liikkumttomn kunnes korkki lukittuu tiuksti piklleen. 4. Asenn polttoineensuodtinsennelm hitsti Cool Fuel -moduuliin, jott polttoinett ei läiky, j kohdist suodtinkupin kiinnitysruuvit Cool Fuel -moduulin reikiin. Kiristä suodtinsennelmn kiinnitysruuvit käsin. 5. Trkist, että suodtinkuppi on lujsti Cool Fuel -moduuli vsten j kiristä jokinen suodtinsennelmn kiinnitysruuvi. Kuvus Nm l. in. l. ft. Suodtinsennelmn kiinnitysruuvi Av polttoineventtiili, jos vrusteen Liitä Cool Fuel -moduulin johtosrj moottorin johtosrjn C76 MARRASKUU 2008 Sivu 65

74 Os 5 - Huolto 8. Tuulet moottoritil hyvin. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, vesipumppu vurioituu j iheutt moottorin ylikuumenemisen. Vrmist, että veden imuukoist sdn riittävästi vettä käytön ikn. 9. Yhdistä jäähdytysvesi moottoriin. 10. Käynnistä moottori. Trkist, ettei polttoineensuodtinsennelmn ympärillä ole ensiinivuotoj. Mikäli vuotoj esiintyy, smmut moottori välittömästi. Trkist suodttimen sennus uudelleen, puhdist läikkynyt polttoine j tuulet moottoritil hyvin. Jos vuodot jtkuvt, pysäytä moottori välittömästi j ot yhteys vltuutettuun Mercury MerCruiser - jälleenmyyjään. Voitelu Ohjusjärjestelmä! VAARA Väärä kpelin voitelu stt iheutt hydrulilukon, jok voi joht vkvn vmmn ti kuolemn, jos veneen hllint menetetään. Vedä ohjuskpelin pää täysin tkisin ennen voiteluineen levittämistä. HUOMAUTUS: Jos ohjuskpeliss ei ole rsvnipp, kpelin sisävijeri ei voi rsvt. 1. Jos ohjuskpeliss on rsvnipt: Käännä ohjuspyörää, kunnes ohjuskpeli vetäytyy täysin kpelin suojuksen sisään. Lisää noin 3 pinllust rsv tyypillisestä käsikäyttöisestä voitelupistoolist. - Ohjuskpelin rsvnipp 6221 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Ohjuskpelin rsvnipp Q02 2. Käännä ohjuspyörää, kunnes ohjuskpeli on täysin ojennettun. Voitele kevyesti kpelin esillä olevt ost. - Ohjuskpeli ojennettun 6222 Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Ohjuskpeli Q02 Sivu C76 MARRASKUU 2008

75 Os 5 - Huolto 3. Voitele ohjustppi. - Ohjustppi mc Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ohjustppi K01 4. Kksoismoottoreill vrustetuiss veneissä: Voitele yhdystngon kääntöpisteet. Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Yhdystngon kääntöpisteet K01 5. Käynnistä ensin moottori j käännä ohjuspyörää useit kertoj oikelle j sen jälkeen vsemmlle vrmistksesi, että ohjusjärjestelmä toimii oikein, ennen kuin lähdet liikkeelle. Ksukpeli 1. Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt 5577 Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Ksukpelin kääntöpisteet j ohjinten kosketuspinnt K01 Vihdekpeli - tyypillinen 1. Voitele kääntöpisteet j ohjimien kosketuspinnt. - Kääntöpisteet - Ohjimien kosketuspinnt mc C76 MARRASKUU 2008 Sivu 67

76 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnro Synthetic Blend MerCruiser -moottoriöljy SAE25W-40 Vihdekpelin kääntöpisteet j ohjinten kosketuspinnt K01 Perävetolite j peräpeilisrj 1. Voitele kilven tukilkeri pnemll siihen noin 8 10 pinllust rsv tvllisell käsikäyttöisellä rsvpuristimell. - Tukilkerin rsvnipp mc Putkilon viitenro Kuvus Käyttökoht Osnumero 42 Ristinivelen j tukilkerin rsv Tukilkeri Q1 2. Ktso potkurikselin voitelu kohdst Potkurit. Sisäperämoottorien ristinivelen kselin rihlt j O-renkt (sisäperämoottoriyksikkö irrotettun) 1. Levitä rsv ristinivelen O-renkisiin j vetokselin rihloihin. - Vetokselin rihlt - Ristinivelen O-renkt (3) 8591 Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Vetokselin rihlt j ristinivelen O-renkt Q 1 2. Ktso potkurikselin voitelust kohdst Potkurit. Moottorin yhdistin 1. Voitele yhdistimen rihlt sen rsvnippojen kutt pumppmll noin 8 10 pinllust rsv tvllisell käsikäyttöisellä rsvpuristimell. Sivu C76 MARRASKUU 2008

77 Os 5 - Huolto HUOMAUTUS: Jos venettä käytetään joutokäynnillä pidemmän ik, yhdistin on voideltv Brvo-mllit 50 tunnin välein;alph-mllit 150 tunnin välein Alph-vetolitteen yhdistin - Rsvnipp Brvo-vetolitteen yhdistin Putkilon viitenro Kuvus Käyttökoht Osnumero 91 Yhdistimen rihlojen rsv Yhdistin Q 1 HUOMAUTUS: Alph-mllit Moottori on vrustettu suljetull moottorin yhdistimellä j kestovoidelluill ristinivelillä. Suljettu yhdistin j kselin rihlt voidn voidell perävetolitett irrottmtt. Perm--Lue-ristinivelet eivät trvitse voitelu. HUOMAUTUS: Brvo-mllit Yhdistin j kselin rihlt voidn voidell perävetolitett irrottmtt. Lisää voiteluinett tvllisell käsikäyttöisellä rsvpuristimell, kunnes pieni määrä rsv lk tull ulos. Perm--Lue-ristinivelet eivät trvitse voitelu. Vetokselin jtkeell vrustetut mllit 1. Voitele vetokselin rsvnipt peräpeilinpuoleisess päässä pnemll noin pinllust rsv tvllisest käsikäyttöisestä rsvpuristimest. - Rsvnippojen sijinti mc Putkilon viitenro Kuvus Käyttökoht Osnumero 42 Ristinivelen j tukilkerin rsv Vetokselin rsvnipt Q1 2. Voitele vetokselin rsvnipt moottorinpuoleisess päässä pnemll noin 3 4 pinllust rsv tvllisest käsikäyttöisestä rsvpuristimest. - Rsvnippojen sijinti mc C76 MARRASKUU 2008 Sivu 69

78 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero 42 Ristinivelen j kilven tukilkerin rsv Vetokselin rsvnipt Q1 Potkurit Potkurin korjus Jotkut vurioituneet potkurit voidn korjt. Ot yhteys vltuutettuun Mercury MerCruiser -jälleenmyyjään. Alph-potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnn estolevyn väliin. 1. Aset puukpul potkurin lvn j kuplinnn estolevyn väliin pyörimisen estämiseksi. Suorist lukkoprikn tivutetut kielekkeet. 2. Kierrä potkurikselin mutteri vstpäivään sen irrottmiseksi. 3. Vedä lukkoprikk, vetoyksikön kulus, potkuri j pinelevy irti potkurin kselilt. Alph-potkurin sennus HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. TÄRKEÄÄ: Jos lukkoprikk käytetään uudelleen, trkst, ettei kielekkeissä ole vurioit. Vihd lukkoprikk, jos sen kunto on kyseenlinen. d e f - Potkurikseli - Pinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulus f - Lukkoprikk g - Potkurin mutteri c 6215 g 1. Sivele runss kerros jotkin seurvist voiteluineist potkurin kseliin. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikseli Q02 94 Korroosionsuojrsv Potkurikseli Q1 95 Tefloni sisältävä 2-4-Cvenevoiteluine 2. Työnnä pinelevy potkurin nvn päälle, porrstettu puoli potkurin npn päin. 3. Asenn Flo-Torq II -vetolitteen np potkuriin. Potkurikseli Q 1 HUOMAUTUS: Vetoyksikön kulus on krtiominen j liukuu kokonn potkuriin, kun mutteri kiristetään oikelle kireydelle. 4. Kohdist rihlt j pne potkuri potkurikselille. 5. Asenn vetoyksikön kulus j lukkoprikk. 6. Asenn j kiristä potkurin mutteri. Sivu C76 MARRASKUU 2008

79 Os 5 - Huolto Kuvus Nm l-in. l-ft Potkurin mutteri (minimi) Tivut lukkoprikn kolme kielekettä ls rihltun luslevyn uriin. Ensimmäisen käytön jälkeen tivut kolme kielekettä suoriksi j kiristä potkurin mutteri uudelleen. Tivut kielekkeet tkisin rihlttuun luslevyyn. Trkist potkuri vähintään jok 20 käyttötunnin jälkeen. Älä j löystyneellä potkurill. Brvo One -potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnn estolevyn väliin. 1. Aset puukpul potkurin lvn j kuplinnn estolevyn väliin pyörimisen estämiseksi. Suorist lukkoprikn tivutetut kielekkeet. 2. Kierrä potkurikselin mutteri vstpäivään sen irrottmiseksi. 3. Vedä lukkoprikk, vetoyksikön kulus, potkuri j pinelevy irti potkurin kselilt. Brvo One -potkurin sennus HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. TÄRKEÄÄ: Jos lukkoprikk käytetään uudelleen, trkst, ettei kielekkeissä ole vurioit. Vihd lukkoprikk, jos sen kunto on kyseenlinen. d e f - Potkurikseli - Pinelevy c - Flo-Torq II -vetolitteen np d - Potkuri e - Vetoyksikön kulus f - Lukkoprikk g - Potkurin mutteri c 6215 g 1. Työnnä pinelevy potkurin nvn päälle, porrstettu puoli potkurin npn päin. 2. Sivele runss kerros jotkin seurvist voiteluineist potkurin kseliin. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikseli Q02 94 Korroosionsuojrsv Potkurikseli Q1 95 Tefloni sisältävä 2-4-Cvenevoiteluine 3. Asenn Flo-Torq II -vetolitteen np potkuriin. Potkurikseli Q 1 HUOMAUTUS: Vetoyksikön kulus on krtiominen j liukuu kokonn potkuriin, kun mutteri kiristetään oikelle kireydelle. 4. Kohdist rihlt j pne potkuri potkurikselille. 5. Asenn vetoyksikön kulus j lukkoprikk. 6. Asenn j kiristä potkurin mutteri. Kuvus Nm l-in. l-ft Potkurin mutteri (minimi) C76 MARRASKUU 2008 Sivu 71

80 Os 5 - Huolto TÄRKEÄÄ: Potkurin ilmoitettu vääntömomentti on vääntömomentin vähimmäisrvo. Joidenkin erityiskäyttöön trkoitettujen potkureiden vääntömomentti stt oll erilinen. Trkist potkurin mukn tulleist sennustiedoist, sovelletnko potkuriin eri vääntömomentti. 7. Tivut lukkoprikn kolme kielekettä ls rihltun luslevyn uriin. Ensimmäisen käytön jälkeen tivut kolme kielekettä suoriksi j kiristä potkurin mutteri uudelleen. Tivut kielekkeet tkisin rihlttuun luslevyyn. Trkist potkuri vähintään jok 20 käyttötunnin jälkeen. Älä j löystyneellä potkurill. Brvo Two -potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin. 1. Aset puukpul potkurin lvn j kuplinnn estolevyn väliin pyörimisen estämiseksi. Suorist lukkoprikn tivutetut kielekkeet. 2. Kierrä potkurikselin mutteri vstpäivään sen irrottmiseksi. 3. Ot lukkoprikk, rihlttu luslevy, potkuri j pinelevy pois potkurin kselilt. Brvo Two -potkurin sennus HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. TÄRKEÄÄ: Jos lukkoprikk käytetään uudelleen, trkst, ettei kielekkeissä ole vurioit. Vihd lukkoprikk, jos sen kunto on kyseenlinen. c e d - Potkurikseli - Pinelevy c - Potkuri d - Potkurin mutteri e - Rihlttu luslevy f - Lukkoprikk f Työnnä pinelevy potkurin nvn päälle, porrstettu puoli potkurin npn päin. 2. Sivele runss kerros jotkin seurvist voiteluineist potkurin kseliin. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikseli Q02 94 Korroosionsuojrsv Potkurikseli Q1 95 Tefloni sisältävä 2-4-Cvenevoiteluine 3. Kohdist rihlt j pne potkuri potkurikselille. 4. Asenn rihlttu luslevy j lukkoprikk. 5. Asenn j kiristä potkurin mutteri. Potkurikseli Q 1 Kuvus Nm l-in. l-ft Potkurin mutteri (minimi) Tivut lukkoprikn kolme kielekettä ls rihltun luslevyn uriin. Ensimmäisen käytön jälkeen suorist kolme kielekettä j kiristä potkurin mutteri uudelleen. Tivut kielekkeet tkisin rihlttuun luslevyyn. Trkist potkuri vähintään jok 20 käyttötunnin jälkeen. Älä j löystyneellä potkurill. Sivu C76 MARRASKUU 2008

81 Os 5 - Huolto Brvo Three -potkurin irrotus! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnn estolevyn väliin. 1. Aset puukpul potkurin lpojen j kuplinnn estolevyn väliin pyörimisen estämiseksi. 2. Irrot potkurikselin nodin kiinnittävä pultti j luslevyt. 3. Irrot potkurikselin nodi. c - Potkuri - Potkurikselin mutteri c - Potkurikselin nodi d - Potkurikselin nodiruuvi e - Litteä luslevy f - Tähtiluslevy d f e Kierrä potkurikselin peränpuoleist mutteri 37 mm:n (1-7/16 in.) vstpäivään, kunnes mutteri irto. 5. Ot potkuri j pinelevy pois potkurin kselilt. 6. Kierrä potkurikselin etupuolell olev mutteri 70 mm:n (2-3/4 in.) vstpäivään, kunnes mutteri irto. 7. Ot potkuri j pinelevy pois potkurin kselilt. HUOMAUTUS: Jotkut vurioituneet potkurit voidn korjt. Ot yhteys vltuutettuun Mercury MerCruiser - jälleenmyyjään. g i h j c d e f - Tkpotkurin mutteri - Tkpotkuri c - Tkpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi C76 MARRASKUU 2008 Sivu 73

82 Os 5 - Huolto Brvo Three -potkurin sennus HUOMAUTUS Jos moottori käytetään löysällä potkurill, seuruksen voi oll potkurin, vetolitteen ti vetolitteen osien vurioituminen. Kiristä in potkurin mutteri ti mutterit määrittelyjen mukisesti j trkist niiden kireys säännöllisesti sekä vdittuin huoltoväleinä. g i h j c d e f - Tkpotkurin mutteri - Tkpotkuri c - Tkpotkurin pinelevy d - Etupotkurin mutteri e - Etupotkuri f - Etupotkurin pinelevy g - Potkurikselin nodiruuvi h - Litteä luslevy i - Tähtiluslevy j - Potkurikselin nodi Työnnä etuminen pinenp potkurin kselille suippenev puoli potkurin npn päin (kselin pään suuntn). 2. Sivele runss kerros jotkin seurvist voiteluineist potkurin kseliin. Putkilon viitenro Kuvus Käyttökoht Osnumero 34 Specil Luricnt 101 Potkurikseli Q02 94 Korroosionsuojrsv Potkurikseli Q1 95 Tefloni sisältävä 2-4-Cvenevoiteluine 3. Kohdist rihlt j pne potkuri potkurikselille. Potkurikseli Q 1 4. Asenn j kiristä potkurin mutteri. Trkist potkuri vähintään 20 käyttötunnin välein j kiristä uudelleen trpeen mukn. Kuvus Nm l-in. l-ft Potkurin etupuolen mutteri Työnnä peränpuoleinen pinelevy potkurikselille suippenev puoli potkurin npn päin (kselin pään suuntn). 6. Kohdist rihlt j pne potkuri potkurikselille. 7. Asenn j kiristä potkurin mutteri. Trkist potkuri vähintään 20 käyttötunnin välein j kiristä uudelleen trpeen mukn. Kuvus Nm l-in. l-ft Potkurin peräpuolen mutteri Asenn potkurikselin nodi potkurikselin mutterin päälle. 9. Pne litteä luslevy potkurikselin nodiruuvin päälle. 10. Pne tähtiluslevy potkurikselin nodiruuvin päälle. 11. Jos potkurikselin nodi sennetn uudelleen, levitä Loctite Thredlocker 271 -rsv potkurikselin nodin ruuvin kierteille. c - Potkuri - Potkurikselin mutteri c - Potkurikselin nodi d - Potkurikselin nodiruuvi e - Litteä luslevy f - Tähtiluslevy d f e 5303 Sivu C76 MARRASKUU 2008

83 Os 5 - Huolto Putkilon viitenro Kuvus Käyttökoht Osnumero 7 Loctite 271 -kierreliim Potkurikselin kierteet Kiinnitä potkurikselin nodi potkurikseliin nodiruuvill j luslevyillä. Kiristä ruuvi. Kuvus Nm ll-in. l-ft Potkurikselin nodiruuvi 38 mm:n ( x 1.5 in.) pitkä Apulitehihn! VAARA Vältä mhdollinen vkv vmm. Vrmist, että moottori pysäytetään j virt-vin poistetn ennen hihnn trkstust. d d e c 6116 f c 6117 f Merivesipumpun knss - Tukipyörä - Vesipumpun hihnpyörä c - Kmpikselin hihnpyörä d - Lturin hihnpyörä e - Merivesipumpun hihnpyörä f - Ohjustehostimen pumpun hihnpyörä Ilmn merivesipumppu Trkstus 1. Trkst vetohihnn oike kireys j seurvt seikt: Liillinen kuluminen Hlkemt HUOMAUTUS: Pienet, poikittiset hlkemt (hihnn leveyssuuntn) voivt oll hyväksyttäviä. Pituussuuntiset hlkemt, jotk yhtyvät poikittisiin hlkemiin, EIVÄT ole hyväksyttäviä. Purkutuminen Kiillottuneet pinnt Oike kireys 13 mm (1/2 in.) pinum peukloll kohtuullisesti pinettess pisimmän khden hihnpyörän välisen etäisyyden puolivälistä. mc Vihto j/ti kireyden säätö TÄRKEÄÄ: Jos hihn iotn käyttää uudelleen, se on sennettv smn pyörimissuuntn kuin ikisemmin. HUOMAUTUS: Hihnn pinum on mitttv pikst, joss etäisyys khden hihnpyörän välillä on pisimmillään. 1. Löysää lukkomutteri säätöpultist 16 mm (5/8 in.) verrn. 2. Käännä säätöpultti j löysää hihn C76 MARRASKUU 2008 Sivu 75

84 NEWTONE Os 5 - Huolto 3. Poist trvittess vnh pulitehihn. 4. Asenn trvittess hihnpyörille uusi pulitehihn. 5. Aset kiintovin säätöpultin 16 mm (5/8 in.) lukkomutteri. 6. Käytä 8 mm (5/16 in.) hylsyä j kiristä pultti pinumn säätämiseksi. 7. Trkist oike pinum jommllkummll seurvist menetelmistä.. Pin kohtuullisell peuklon voimll hihnn pisintä suor os. Oike pinum on 13 mm (1/2 in.).. Kiinnitä Kent Moore -kireysmittri hihnn. Mittriss on eri steikot uusille j käytetyille hihnoille. COLOR GUIDE for NEWTONE PATENT Kent Moore -kireysmittri - Apulitehihn Smll kun pidät säätöpultti oikess hihnkireydessä, kiristä 16 mm (5/8 in.) lukkomutteri mm (5/8 in.) lukkomutteri - 8 mm (5/16 in.) säätöpultti 9. Käytä moottori lyhyen ik j trkist hihnn säätö uudestn. Korroosiosuoj Korroosiotietoj Kun kksi ti usempi erilisi metllej ovt sähköä johtvss liuoksess, kuten esimerkiksi suolisess, ssteisess ti runssti minerlej sisältävässä vedessä, tphtuu kemillinen rektio, jok iheutt sähkövirrn metllien välille. Sähkövirt iheutt kemillisesti ktiivisimmn eli nodisen metllin syöpymistä. Tätä kutsutn glvniseksi korroosioksi. Lisätietoj st ottmll yhteyttä vltuutettuun Mercury MerCruiser -jälleenmyyjään ti ktsomll Mercury Precision Prts / Mrine Corrosion Protection Guide -oppst ( ). Mdoituspiirin jtkuvuuden ylläpito 6119 Peräpeilisennelm j perävetolite on vrustettu mdoituspiirijohdoll, jok vrmist sähkön hyvän jtkuvuuden moottorin, peräpeilisennelmn j perävetolitteen osien välillä. Hyvä jtkuvuus on hyvin tärkeää MerCthode-järjestelmän tehokklle toiminnlle. MerCthode-järjestelmän kun vtimukset Mercury MerCruiserin MerCthode-järjestelmän kkultuksen täytyy oll jok hetki vähintään 12,6 voltti toimintojen ylläpitämiseksi. Veneissä, joiss on msähköä käyttävä MerCthode-järjestelmä j joit ei käytetä pitkään ikn, on käytettävä kkulturi vähintään 12,6 voltin ltuksen ylläpitämiseksi. Veneitä, joiss on MerCthode-järjestelmä ilmn msähkön käyttömhdollisuutt, täytyy käyttää riittävän usein 12,6 voltin vähimmäisltuksen säilyttämiseksi jok hetki. Anodit j MerCthode-järjestelmän sijinti TÄRKEÄÄ: Vihd suoj-nodit, jos ne ovt syöpyneet vähintään 50 prosentin verrn. Moottoriisi on eri kohtiin sennettu seurvt suoj-nodit. Nämä nodit uttvt suojmn glvniselt korroosiolt nten omn metllins syöpyä moottorin metlliosien semst. MerCthode-järjestelmä - Elektrodisennelm korv nodipln. Järjestelmä on testttv riittävän tehon vrmistmiseksi. Testi tulee suoritt veneen lituripikss käyttäen Quicksilverin vertiluelektrodi j mittri. Sivu C76 MARRASKUU 2008

85 Kuvus Sijinti Kuv Os 5 - Huolto Vihteistokotelon nodilevy Asennettu lvihteiston lpuolelle Kuplinnn estolevyn nodi Asennettu vihteistokotelon etupuolelle MerCthode-järjestelmä MerCthode-elektrodi on sennettu kiinnitysrungon lpinnlle. MerCthodevlvontyksikkö on sennettu moottoriin ti veneen peräpeiliin. Vlvontyksikön johtosrj yhdistyy elektrodijohtosrjn Anodipkkus (jos vrusteen) Kiinnitetty veneen peräpeiliin Ajokulmn säätösylinterin nodit Kiinnitetty kuhunkin säätösylinteriin Lkerituen nodi (Brvo One) Sijitsee potkurin edessä, potkurin etupuolen j vihteistokotelon välissä Potkurikselin nodi (Brvo Three) Sijitsee peräpotkurin tkn Quicksilver MerCthode -järjestelmän trkistus MerCthode-järjestelmä on testttv riittävän tehon vrmistmiseksi. Suorit testi veneen lituripikss käyttäen vertiluelektrodi j testimittri. Kysy vltuutetult Mercury MerCruiser -jälleenmyyjältä huollost j muist tiedoist. Vertiluelektrodi T 1 Hvitsimet j sähkövirt vedessä, kun testtn MerCthode-järjestelmää. Käytetään trkistmn rungon potentililukem C76 MARRASKUU 2008 Sivu 77

86 Os 5 - Huolto Moottorin ulkopinnt 1. Suihkut koko moottori suositelluin välein Corrosion Gurd -ineell. Ktso käyttöohjeet säiliöstä. Putkilon viitenro Kuvus Käyttökoht Osnumero 120 Corrosion Gurd Mltut pinnt Q55 2. Puhdist koko moottori. Pljstuneet ulkopinnt tulee mlt uudelleen suositellull lusmlill j ruiskumlt suositelluin välein. Kuvus Osnumero Mercury Light Gry -pohjmli Mltut pinnt Mercury Phntom Blck Q 1 Veneen pohjn hoito Prhn suorituskyvyn j polttoinetlouden smiseksi veneen pohj täytyy pitää puhtn. Vesiksvillisuuden ti muiden viersineiden kertyminen voi huomttvsti vähentää veneen nopeutt j lisätä polttoineenkulutust. Puhdist prhn suorituskyvyn j tehokkuuden vrmistmiseksi veneen pohj ik join veneen vlmistjn suositusten mukisesti. Joillkin lueill voi oll hyvä mlt veneen pohj vesiksvillisuuden estämiseksi. Ktso seurvi erityistietoj ksvillisuudenestomlien käytöstä. Ksvillisuudenestomli TÄRKEÄÄ: Korroosiovurio, jok iheutuu virheellisestä ksvillisuudenestomlin käytöstä, ei ole rjoitetun tkuun kttm. Voit mlt veneen rungon j peräpeilin ksvillisuudenestomlill, mutt sinun on noudtettv seurvi vrotoimi: TÄRKEÄÄ: Älä ml ti pinepese nodej ti MerCthode-järjestelmän vertiluelektrodi ti nodi. Mli tekee ne tehottomiksi, jolloin ne eivät enää estä glvnist korroosiot. TÄRKEÄÄ: Jos ksvillisuudenestosuoj on trpeen veneen rungolle ti peräpeilille,voit käyttää kupripohjist mli, jos sitä ei ole liss kielletty Jos käytät kupripohjist ksvillisuudenestomli, noudt seurv vrotoimenpidettä: Vältä sähköistä yhteyttä Mercury MerCruiser -tuotteen, nodiplojen ti MerCthode-järjestelmän sekä mlin välillä jättämällä vähintään 40 mm (1-1/2 in.) MAALAAMATONTA luett veneen peräpeiliin näiden kohtien ympärille. - Mlttu veneen peräpeili - Vähintään 40 mm (1-1/2 in.) mlmtont luett peräpeilisennelmn ympärille 8107 HUOMAUTUS: Peräveto- j peräpeiliyksikkö voidn mlt hyvällä venemlill ti ksvillisuudenestomlill, jok EI sisällä kupri ti mitään muut inett, jok stt joht sähkövirt. Älä ml tyhjennysukkoj, nodej, MerCthode-järjestelmää äläkä mitään veneen vlmistjn nimeämiä kohteit. HUOMAUTUS MerCthode-sennelmn pesu voi vurioitt osi j iheutt nope korroosiot. Älä puhdist MerCthode-sennelm millään puhdistusvälineillä, kuten hrjoill ti pinepesulitteill. Sivu C76 MARRASKUU 2008

87 Os 5 - Huolto Älä pinepese MerCthode-sennelmll vrustettu perävetolitett. Pinepesu voi vurioitt MerCthode-sennelmn vertilujohdon pinnoitett j lisätä korroosiot. - Vertiluelektrodi - Anodikilpi Perävetolitteen pinnn hoito c d e Tvllinen Brvo-perävetolite - Trimmisylinterin suoj-nodi - Suoj-nodilevy c - Ohjusvivun mdoitusjohto d - Kiinnitysrenkn j kippirungon välinen mjohto e - Ruostumttomst teräksestä vlmistetut letkut f - Kiinnitysrungon j trimmisylinterin välinen mjohto g - Kiinnitysrenkn j kiinnitysrungon välinen mjohto f g Suosittelemme seurvi huoltotrvikkeit perävetolitteen korroosion ehkäisemiseksi: Pidä perävetolitteen pint täysin mlttun. Trkist pint säännöllisesti. Käytä lusmli j ml kolhut j nrmut käyttämällä Mercuryn emli- j korjusmli. Käytä vin tinpohjist ksvillisuudenestomli ti vstv vesirjn lpuolell oleviin lumiinipintoihin ti lumiinin läheisiin pintoihin. Jos pljs metlli on näkyvissä, käytä kht mlikerrost. Kuvus Käyttökoht Osnumero Mercury Phntom Blck Pljs metlli Suihkut kikki sähköliitännät tiivisteineell Putkilon viitenro Kuvus Käyttökoht Osnumero 25 Nestemäinen neopreeni Kikki sähköliitännät Trkst suojsäätöevä ti nodilevy (jos vrusteen) säännöllisin välijoin j vihd ne, ennen kuin niistä on kulunut puolet. Jos vrusteen on ruostumttomst teräksestä vlmistettu potkuri, trvitn lisänodej ti MerCthodejärjestelmä. Trkst, onko potkurikseliss siim, jok voi iheutt korroosiot ruostumttomst teräksestä vlmistettuun kseliin. Irrot potkuri vähintään khden kuukuden välein j voitele potkurikseli. Älä käytä grfiitti sisältäviä voiteluineit lumiiniin ti sen lähellä suolvedessä. Älä ml säätöeviä ti niiden kiinnityspint C76 MARRASKUU 2008 Sivu 79

88 Os 5 - Huolto Moottorin huuhtelu (Alph) Veneessäsi on perävetolitteen läpi kulkevt vedenotot. Ktso koht Perävetolitteen vedenotot (seurvss) huuhtelumenettelyä vrten. Vltuutetult Mercury MerCruiser -jälleenmyyjältä s lisätietoj. TÄRKEÄÄ: Alph-moottorit, joiden perävetolitteen veden imuukko on suljettu kiinnitysrungon kohdll j joiss käytetään rungon läpi toimiv veden imuukko, trvitsevt jäähdytysveden tulon käytettäväksi sekä perävetolitteess että moottoriss jon ikn. Huuhtelulitteet Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Perävetolitteen vedenotot Tässä Mercury MerCruiser -perävetolitteess on sivuvedenotot. Sivuvedenottoj vrten trvitn huuhtelulite (44357Q 2) Sivuvedenotto HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu on suositettv jokisen jon jälkeen prhiden tulosten svuttmiseksi. HUOMAUTUS Moottorin huuhtelu veneen olless vedessä voi sd merivettä virtmn sisään moottoriin iheutten moottorivurion. Sulje pohjventtiili ennen moottorin huuhtelemist. Pidä pohjventtiili suljettun, kunnes moottori käynnistetään. 1. Merivesijäähdytteisissä mlleiss: Siirry viheeseen 5 ti 6. HUOMAUTUS: Suljetull jäähdytyksellä vrustetuiss mlleiss on moottorin sivuss lämmönvihdin. 2. Jos huuhtelet jäähdytysjärjestelmää veneen olless vedessä:. Nost perävetolite perävunusentoon.. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. c. Lske perävetolite kokonn ls/sisään. 3. Jos huuhtelet jäähdytysjärjestelmää veneen olless pois vedestä:. Lske perävetolite kokonn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin.. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. Sivu C76 MARRASKUU 2008

89 Os 5 - Huolto 4. Yhdistä huuhtelulitteen j vesilähteen välinen letku. 5. Perävetolitteen olless normliss josennoss, v vesilähde kokonn. 6. Aset kuko-ohjin vplle joutokäyntisentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 7. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottorin kierrosluvuksi nousee /min (± 100 1/ min). 8. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 9. Käytä moottori perävetolitteen olless vpll noin 10 minuutti ti kunnes ulos virtv vesi on kirkst. 10. Plut ksuvipu hitsti joutokäyntisentoon. 11. Smmut moottori. 12. Sulje vesi j irrot huuhtelulite. 13. Tämä tulee tehdä vin jos venettä iotn säilyttää vedessä. Kun huuhtelu on suoritettu, irrot meriveden tuloletku termostttikotelost j sulje letku tulpll estääksesi veden pääsyn veneeseen. Tällöin merivesi ei sstut moottorihuuhtelu. 14. Kiinnitä sopiv muistilppu virt-vimeen muistuttmn, että meriveden imuukon letku pitää yhdistää tkisin ennen moottorin käyttöä. Moottorin huuhtelu (Brvo) Yleistietoj Vltuutettu Mercury MerCruiser -jälleenmyyjä os selittää, miten moottori huuhdelln oikein. Moottorin huuhtelu Veneen vrustein voi oll jokin kolmen eri tyyppisen vedenottojärjestelmän yhdistelmä: rungon läpi, peräpeilin läpi j perävetolitteen läpi. Näiden järjestelmien huuhtelumenettelyt jetn khteen luokkn: perävetolitteen vedenotot j vihtoehtoiset vedenotot. TÄRKEÄÄ: Moottoreiss, jotk edellyttävät kksoisvedenottoj, on oltv rungon ti peräpeilin läpi toimiv vedenotto perävetolitteen veden imuukkojen lisäksi. TÄRKEÄÄ: Moottorit, joiden perävetolitteen veden imuukko on suljettu kiinnitysrungon kohdll j joiss käytetään rungon ti peräpeilin läpi toimiv vedenotto, trvitsevt sekä perävetolitteen että moottorin jäähdytysvedenoton käytettäväksi jon ikn. Huuhtelulitteet c Huuhtelulitteet kksoisvedenottoon Huuhtelulitteet sivuvedenottoon - Huuhtelulite - Letkukiinnitys c - Kksoisvedenottojen huuhtelulitteen vihteistotiivistesrj C76 MARRASKUU 2008 Sivu 81

90 Os 5 - Huolto Huuhtelulite Q 2 Kiinnittyy vedenottoukkoihin j muodost mken veden liitännän jäähdytysjärjestelmää huuhdeltess ti moottori käytettäessä Kksoisvedenottoisen vihteiston huuhtelun tiivistesrj K 1 Sulkee etuvedenottoukot vihteistokoteloiss, joiss on kksoisvedenottoukot Perävetolitteen vedenotot Mercury MerCruiser -perävetolitteiss on kksi eri tyyppistä vedenotto: kksoisvedenotto j sivuvedenotto. Kksoisvedenotot trvitsevt huuhtelulitteen (44357Q 2) j huuhtelun tiivistesrjn (881150K 1), j sivuvedenotot trvitsevt huuhtelulitteen (44357Q 2) Kksoisvedenotto Sivuvedenotto HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu on suositettv jokisen jon jälkeen prhiden tulosten svuttmiseksi. HUOMAUTUS Moottorin huuhtelu veneen olless vedessä voi sd merivettä virtmn sisään moottoriin iheutten moottorivurion. Sulje pohjventtiili ennen moottorin huuhtelemist. Pidä pohjventtiili suljettun, kunnes moottori käynnistetään. 1. Merivesijäähdytteisissä mlleiss: Siirry viheeseen 4 ti Mlleiss, joiss perävetolitteen meriveden imuukko on suljettu, johd vettä perävetolitteeseen j moottoriin. Ktso koht Vihtoehtoiset vedenotot. 3. Mlleiss, joiss käytetään perävetolitteen meriveden imuukko j vihtoehtoist rungon ti peräpeilin läpi toimiv vedenotto, johd vettä vin perävetolitteeseen noudttmll seurvi viheit vihtoehtoisen merivedenottopumpun ottoukon Y-liittimeen kiinnitetyn letkun sulkemiseen ti irrottmiseen j sulkemiseen.. Jos siinä on pohjventtiili, sulje vihtoehtoisen vedenottoletkun pohjventtiili.. Jos siinä ei ole pohjventtiiliä, irrot vihtoehtoisen vedenoton letku j sulje molemmt päät. c. Ellei peräpeiliin kulje letku, ktso koht Vihtoehtoiset vedenotot. 4. Jos huuhtelet jäähdytysjärjestelmää veneen olless vedessä:. Nost perävetolite perävunusentoon.. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. c. Lske perävetolite kokonn ls/sisään. Sivu C76 MARRASKUU 2008

91 Os 5 - Huolto 5. Jos huuhtelet jäähdytysjärjestelmää veneen olless pois vedestä:. Lske perävetolite kokonn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin.. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 6. Yhdistä huuhtelulitteen j vesilähteen välinen letku. 7. Perävetolitteen olless normliss josennoss v vesilähde kokonn. 8. Aset kuko-ohjin vplle joutokäyntisentoon j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 9. Pin pelkän ksun pinikett j lisää ksu hitsti, kunnes moottori svutt kierrosluvun /min (± 100 1/ min). 10. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 11. Käytä moottori perävetolitteen olless vpll noin 10 minuutti ti kunnes ulos virtv vesi on kirkst. 12. Plut ksuvipu hitsti joutokäyntisentoon. 13. Smmut moottori. 14. Sulje vesi j irrot huuhtelulite. 15. Irrot meriveden imuukon letku merivesipumpust j sulje letku tulpll, jott estät veden pääsyn moottoriin lppoilmiön seuruksen. 16. Kiinnitä sopiv muistilppu virt-vimeen muistuttmn, että meriveden imuukon letku pitää yhdistää tkisin ennen moottorin käyttöä. Vihtoehtoiset vedenotot TÄRKEÄÄ: Tässä menetelmässä trvitn kksi vesilähdettä. HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu on suositettv jokisen jon jälkeen prhiden tulosten svuttmiseksi. TÄRKEÄÄ: Mllit, joiden perävetolitteen veden imuukko on suljettu kiinnitysrungon kohdll j joiss käytetään rungon läpi toimiv veden imuukko, trvitsevt jäähdytysveden tulon käytettäväksi sekä perävetolitteess että moottoriss jon ikn. 1. Jos huuhtelet jäähdytysjärjestelmää veneen olless vedessä:. Nost perävetolite perävunusentoon.. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. c. Lske perävetolite kokonn ls/sisään. 2. Jos huuhtelet jäähdytysjärjestelmää veneen olless pois vedestä:. Lske perävetolite kokonn ls/sisään.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnnestolevyn väliin.. Irrot potkuri. c. Asenn sopivt huuhtelulitteet vihteistokotelon vedenottoukkojen päälle. 3. Yhdistä huuhtelulitteen j vesilähteen välinen letku. 4. Sulje merivesihn, jos se on vrusteen, jott vettä ei pääse moottoriin ti veneeseen C76 MARRASKUU 2008 Sivu 83

92 Os 5 - Huolto 5. Irrot merivedenottoletku merivesipumpust kuvn osoittmst kohdst. Tulpp letku, jott vettä ei pääse moottoriin ti veneeseen. Merivedenottoletkun liitäntä 6. Käytä sopiv sovitint j yhdistä vesilähteestä tulev huuhteluletku merivesipumpun vedentuloukkoon. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, moottori, vesipumppu j muut ost ylikuumenevt j vurioituvt. Vrmist, että veden imuukkoihin sdn riittävästi vettä käytön ikn Perävetolitteen olless normliss josennoss v vesilähde kokonn. 8. Aset kuko-ohjin vplle, tyhjäkäyntisentoon, j käynnistä moottori. HUOMAUTUS Moottorin käyttäminen kuivll mll suurill nopeuksill muodost imun, jok voi litistää vedensyöttöletkun j iheutt moottorin ylikuumenemisen. Älä käytä moottori yli /min kuivll mll j ilmn riittävää jäähdytysvesimäärää. 9. Lisää ksu hitsti kunnes moottori svutt /min (+/-100 1/min). 10. Pidä silmällä veden lämpömittri vrmistksesi, että moottori toimii normlill lueell. 11. Käytä moottori perävetolitteen olless vpll noin 10 minuutti ti kunnes ulos virtv vesi on kirkst. 12. Plut ksuvipu hitsti joutokäyntisentoon. 13. Smmut moottori. 14. Sulje vesi j irrot huuhteluvälineet. 15. Jos vene ei ole vedessä, senn vedenottoletku merivesipumpun peräpuolelle. Kiristä letkunkiristin kunnoll. 16. Jos vene on vedessä, kiinnitä sopiv muistilppu virt-vimeen muistuttmn, että meriveden imuukon letku pitää yhdistää tkisin ennen moottorin käyttöä. SeCore-moottorin huuhtelu HUOMAUTUS: Huuhtelu trvitn inostn murtovedessä j suolisess, minerlipitoisess ti sstuneess vedessä jettess. Huuhtelu on suositettv jokisen jon jälkeen prhiden tulosten svuttmiseksi. TÄRKEÄÄ: SeCore-moottorin huuhtelu veneen j perävetolitteen olless vedessä ei ole yhtä tehoks. SeCore-moottorin voi huuhdell tehokkimmin silloin, kun vene j perävetolite ovt poiss vedestä, esim. veneen nostolitteess ti perävunuss. Perävetolitteen vedenotoll vrustetut mllit TÄRKEÄÄ: Järjestelmä on suunniteltu huuhtelemn Brvo-perävetolite j moottori yhdellä vesilähteellä. Älä tuki ti irrot perävetolitteest moottoriin menevää vedenottoletku. HUOMAUTUS: Moottorit, joiden perävetolitteen veden imuukko on suljettu kiinnitysrungon kohdll: ktso koht Vihtoehtoiset vedenotot.! VAARA Pyörivät potkurit voivt iheutt vkvn vmmn ti kuolemn. Älä koskn käytä venettä kuivll mll potkurin olless sennettun. Ennen kuin sennt ti irrott potkurin, set vetolite vplle j kytke nrullinen hätäktkisin päälle, jott moottori ei pääse käynnistymään. Aset puuplikk potkurin lvn j kuplinnn estolevyn väliin. TÄRKEÄÄ: Älä nn moottorin imeä ilm ti merivettä vihtoehtoisest vedenotost huuhtelun ikn. Vrmist, että kikki vihtoehtoiset vedenottoletkut (jos vrusteen) on tukittu molemmist päistä. 1. Poist vene vedestä. Sivu C76 MARRASKUU 2008

93 Os 5 - Huolto 2. Sulje pohjventtiili, jos vrusteen. c d Kuvn selkeyttämiseksi kuvn merivesihn ei ole sennettu - Letkun moottoriliitin - Merivesihn c - Khv (suljetuss sennoss) d - Vedenottolitteeseen Jos veneessä on vihtoehtoinen vedenotto mutt ei merivesihn, irrot vesiletku vihtoehtoisest vedenotost j tulpp molemmt päät, pitsi Brvo-perävetolitteess. 4. Vrmist, että perävetolitteen j moottorin välinen vedenottoletku on kiinnitetty. 5. Ot pikliitin moottorin mukn toimitetust ospussist. 6. Liitä pikliitin vesiletkuun. - Pikliitin (vesiletkupää) - Vesiletku Npsut pikliitin j vesiletku moottorin huuhteluliitäntään. - Vesiletku - Pikliitin (vesiletkupää) c - Huuhteluliitäntä c Av vesiletkun vedensyöttö täysin uki. 9. Ann veden huuhdell perävetolitett 30 sekunti. 10. Aset kuko-ohjin vplle, tyhjäkäyntisentoon, j käynnistä moottori. HUOMAUTUS Jos jäähdytysvettä ei ole riittävästi, vesipumppu vurioituu j iheutt moottorin ylikuumenemisen. Vrmist, että veden imuukoist sdn riittävästi vettä käytön ikn. 11. Käytä moottori tyhjäkäyntinopeudell vihde vpll. Älä ylitä /min. 12. Trkkile moottorin lämpötil moottori käytettäessä. 13. Huuhtele moottori 5 10 minuutti ti kunnes ulos virtv vesi on kirkst. 14. Smmut moottori. 15. Ann veden huuhdell perävetolitett 10 sekunti. 16. Kytke vesilähde pois C76 MARRASKUU 2008 Sivu 85

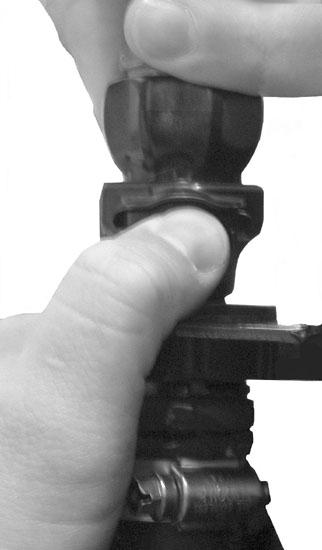

94 Os 5 - Huolto 17. Irrot pikliitin j vesiletku moottorin huuhteluliitännästä pinmll huuhteluliitännän vputuspinikett - Pikliitin (vesiletkupää) - Huuhteluliitännän vputuspinike Irrot pikliitin vesiletkust. - Pikliitin (vesiletkupää) - Vesiletku Säilytä pikliitin j vesiletkun pää uutt käyttöä vrten settmll ne erikseen veneen säilytyslokeroon, jost ne on helppo sd käsiin. TÄRKEÄÄ: Älä säilytä pikliitintä moottorin huuhteluliitännässä. Tällöin merivesipumppu pystyisi imemään ilm moottorin käydessä j iheuttmn ylikuumenemisen. Mercury MerCruiserin tkuu ei kt moottorin ylikuumenemisest iheutuvi vurioit. Pikliitin veneessä säilytettynä - Pikliitin (vesiletkupää) Aset pölyknsi moottorin huuhteluliitäntään. Huuhteluliitäntään sennettu pölyknsi - Pölyknsi - Huuhteluliitäntä TÄRKEÄÄ: Jos yksikköä säilytetään vedessä, venttiilin on oltv suljettun käyttöön sti. Jos yksikköä säilytetään poiss vedestä, v venttiili. Sivu C76 MARRASKUU 2008

95 Os 5 - Huolto 21. Av pohjventtiili, jos vrusteen, ti kytke vihtoehtoinen vedenottoletku tkisin ennen moottorin käyttämistä C76 MARRASKUU 2008 Sivu 87

96 Os 5 - Huolto Huomutuksi: Sivu C76 MARRASKUU 2008

97 Sisällysluettelo Os 6 - Säilytys Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys Moottorin vlmistelu säilytystä vrten...90 Moottorin j polttoinejärjestelmän vlmistelu...90 Merivesijärjestelmän tyhjennys Tyhjennysjärjestelmän tunnistus...91 Ilmkäyttöinen yksipisteinen tyhjennysjärjestelmä Käsikäyttöinen yhden pisteen tyhjennysjärjestelmä (Alph) Kolmipisteinen mnulinen tyhjennysjärjestelmä Monen pisteen tyhjennysjärjestelmä Ilmkäyttöinen yksipisteinen tyhjennysjärjestelmä...93 Vene vedessä Vene poiss vedestä Käsikäyttöinen yhden pisteen tyhjennysjärjestelmä (Alph)...97 Vene vedessä Vene poiss vedestä Käsikäyttöinen kolmen pisteen tyhjennysjärjestelmä...99 Vene vedessä Vene poiss vedestä Akun säilytys Moottorin uudelleenkäyttöönotto C76 MARRASKUU 2008 Sivu 89

98 Os 6 - Säilytys Kylmällä säällä tphtuv ti pitkäikinen säilytys TÄRKEÄÄ: Mercury MerCruiser suosittelee vkvsti, että vltuutettu Mercury MerCruiser -jälleenmyyjä suoritt tämän huollon. Jäätymisen iheuttm vhinko EI OLE Mercury MerCruiserin rjoitetun tkuun kttm. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä kylmällä säällä Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. HUOMAUTUS: Kiinnitä vielä kiken vrlt veneen virtlukkoon ti ohjuspyörään vroituslppu, joss kehotetn käyttäjää vmn pohjventtiili ti vmn vedenottoletku j kytkemään se tkisin ennen moottorin käynnistämistä. TÄRKEÄÄ: Mercury MerCruiser vtii vlmistjn ohjeiden mukn sekoitetun propyleeniglykolipkksnesteen käyttöä jäähdytysjärjestelmän merivesiosstoss pkksell ti pitkän säilytysjkson ikn. Vrmist, että propyleeniglykolipkksneste sisältää ruosteenestoinett j että se on trkoitettu käytettäväksi venemoottoreiss. Muist noudtt propyleeniglykolin vlmistjn suosituksi. Moottorin vlmistelu säilytystä vrten 1. Täytä polttoinesäiliöt tuoreell ensiinillä (jok ei sisällä lkoholi) j riittävällä määrällä Quicksilver Gsoline Stilizer for Mrine Engines -inett ensiinin käsittelemiseksi. Noudt säiliössä olevi ohjeit. 2. Trkist pkksnesteen väkevyys. Oikeist huoltoväleistä on lisätietoj Tekniset tiedot -kohdss. 3. Jos vene pnnn säilöön sen säiliöiden sisältäessä lkoholi sisältävää polttoinett (jollei lkoholitont ensiiniä ole stviss): Polttoinesäiliö on lskettv mhdollisimmn tyhjäksi j säiliöön jäävään polttoineeseen on lisättävä Mercuryn/Quicksilverin venemoottorien ensiinin stilointiinett. Ktso Polttoinevtimukset -kohdst lisätietoj. 4. Huuhtele jäähdytysjärjestelmä. Oikeist huoltoväleistä on lisätietoj Huolto -kohdss. 5. Yhdistä jäähdytysvesi moottoriin. Oikeist huoltoväleistä on lisätietoj Huolto -kohdss. 6. Käytä moottori trpeeksi kun, jott se svutt normlin toimintlämpötiln j Mercury/Quicksilver Gsoline Stilizer -stilointiinett sisältävä polttoine pääsee kiertämään polttoinejärjestelmän läpi. Smmut moottori. 7. Vihd öljy j öljynsuodtin. 8. Vlmistele moottori j polttoinejärjestelmä säilytystä vrten. Lisätietoj kohdss Moottorin j polttoinejärjestelmän vlmistelu. 9. Tyhjennä moottorin merivesijäähdytysjärjestelmä. Lisätietoj kohdss Merivesijärjestelmän tyhjennys. HUOMAUTUS Moottorin jäähdytysjärjestelmän merivesiosstoon jäänyt vesi voi iheutt syöpymis- ti jäätymisvurioit. Tyhjennä jäähdytysjärjestelmän merivesiossto heti käytön jälkeen ti ennen säilytystä pkksess. Jos vene on vedessä, pidä pohjventtiili kiinni moottorin uudelleenkäynnistämiseen sti, jott vesi ei pääse virtmn tkisin jäähdytysjärjestelmään. Jos veneessäsi ei ole pohjventtiiliä, älä kiinnitä vedenottoletku. Tuki letku. 10. Täytä meriveden jäähdytysjärjestelmä lisävrmuudeksi jäätymistä j korroosiot vstn propyleeniglykolipkksnesteen j veden seoksell, jok on sekoitettu vlmistjn suositusten mukn suojmn moottori lhisimpn lämpötiln skk, jolle moottori ltistuu kylmän sään ti pitkäikisen säilytyksen ikn. 11. Vrstoi kku vlmistjn ohjeiden mukisesti. Moottorin j polttoinejärjestelmän vlmistelu! VAARA Polttoine on herkästi syttyvää j räjähtävää. Vrmist, että virtlukko on off-sennoss j nrullinen hätäktkisin siten, ettei moottori pääse käynnistymään. Älä tupkoi ti slli lueell kipinänlähdettä ti votult huollon ikn. Pidä työskentelylue hyvin tuuletettun j vältä pitkällistä ltistumist höyryille. Trkist in ennen moottorin käynnistämistä, onko järjestelmässä vuotoj, j pyyhi mhdolliset roiskeet pois välittömästi.! VAARA Moottoritiln jääneet polttoinehöyryt voivt iheutt ärsytystä ti hengitysvikeuksi ti ne voivt syttyä iheutten tuliplon ti räjähdyksen. Tuulet in moottoritil ennen moottorin huolto. HUOMAUTUS Polttoineen loppuminen voi vurioitt ktlysttorin komponenttej. Älä päästä polttoinesäiliöitä tyhjenemään käytön ikn. 1. Sekoit 23 litrn (6 US gl.) erillisessä polttoinesäiliössä:. 19 litr (5 US gl.) tvllist lyijytöntä 87-oktnist (90 RON) ensiiniä. 1,89 litr (2 US qt.) Premium Plus TC-W3 -kksithtiperämoottoriöljyä Sivu C76 MARRASKUU 2008

99 Os 6 - Säilytys c. 150 ml (5 oz) polttoinejärjestelmän käsittely- j stilointiinett ti 30 ml (1 oz) polttoinejärjestelmän käsittelyj stilointitiivistettä Putkilon viitenro Kuvus Käyttökoht Osnumero Ann moottorin jäähtyä. TCW3 Premium Plus - kksithtiperämoottoriöljy Polttoineen käsittely- j stilointiine Polttoinejärjestelmä Q01 Polttoinejärjestelmä Q01 TÄRKEÄÄ: Pyyhi mhdolliset polttoineläiskeet ti -suihkut heti pois. 3. Sulje polttoineen sulkuventtiili, jos vrusteen. Irrot j tuki polttoineen tuloliitin, jos polttoineen sulkuventtiiliä ei ole. 4. Yhdistä irtotnkki (suojöljy sekoitettun) polttoineen tuloukon liittimeen. TÄRKEÄÄ: Yhdistä jäähdytysvesi moottoriin. 5. Käynnistä moottori j käytä sitä kierrosnopeudell /min viisi minuutti. 6. Kun määritetty käyttöik on lopuss, plut ksutin hitsti tyhjäkäynnille j smmut moottori. TÄRKEÄÄ: Vrmist, että moottoriin jää jonkin verrn sekoitettu suojöljyä. Älä nn moottorin polttoinejärjestelmän kuivu täysin. 7. Vihd veden erottvn polttoineensuodttimen pnos. Ktso koht 5. Merivesijärjestelmän tyhjennys! VAROITUS Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki.! VAROITUS Vettä voi päästä pilssiin tyhjennysjärjestelmän olless uki, mikä voi vurioitt moottori ti iheutt veneen uppomisen. Ot vene pois vedestä ti sulje merivesihn, irrot j tulpp meriveden syöttöletku j vrmist, että pilssipumppu toimii, ennen kuin tyhjennät järjestelmän. Älä käytä moottori, jos tyhjennysjärjestelmä on uki. TÄRKEÄÄ: Tyhjennä vin suljetun jäähdytysjärjestelmän merivesiossto. TÄRKEÄÄ: Veneen on oltv mhdollisimmn vksuorss, jott vrmistetn jäähdytysjärjestelmän täydellinen tyhjennys. Moottorisi on vrustettu tyhjennysjärjestelmällä. Ktso Tyhjennysjärjestelmän tunnistus, jott voit päättää, mitkä ohjeet soveltuvt moottoriisi. TÄRKEÄÄ: Moottori ei s käyttää tämän tyhjennystoimenpiteen missään viheess. TÄRKEÄÄ: Mercury MerCruiser vtii vlmistjn ohjeiden mukn sekoitetun propyleeniglykolipkksnesteen käyttöä jäähdytysjärjestelmän merivesiosstoss pkksell ti pitkän säilytysjkson ikn. Vrmist, että propyleeniglykolipkksneste sisältää ruosteenestoinett j että se on trkoitettu käytettäväksi venemoottoreiss. Muist noudtt propyleeniglykolin vlmistjn suosituksi. Tyhjennysjärjestelmän tunnistus HUOMAUTUS: Kikiss tyhjennystulpiss on siniset siipimutterit C76 MARRASKUU 2008 Sivu 91

100 Os 6 - Säilytys Ilmkäyttöinen yksipisteinen tyhjennysjärjestelmä c d c d Suljetun jäähdytyksen mllit - Sinisen tyhjennystulpn sijinti - Sininen ilmpumppu c - Ilmn jkoputkisto d - Vihreät ilmisimet Merivedellä jäähdytetyt mllit Käsikäyttöinen yhden pisteen tyhjennysjärjestelmä (Alph) Sininen khv - Sinisen tyhjennystulpn sijinti Sivu C76 MARRASKUU 2008

101 Os 6 - Säilytys Kolmipisteinen mnulinen tyhjennysjärjestelmä - Sininen tyhjennystulpp 6126 Monen pisteen tyhjennysjärjestelmä - Sylinterilohkon kylki - Pkosrjojen pohj M Polttoineen jäähdyttimestä termostttikoteloon - Tkiskuventtiili (jos vrusteen) Ilmkäyttöinen yksipisteinen tyhjennysjärjestelmä Vene vedessä HUOMAUTUS: Tämä menettely on ldittu moottoriin kiinnitettyä ilmpumppu vrten. Mitä thns ilmlähdettä voidn kuitenkin käyttää. 1. Sulje merivesihn (jos vrusteen) ti irrot j sulje vedenottoletku tulpll. 2. Irrot ilmpumppu moottorist C76 MARRASKUU 2008 Sivu 93

102 Os 6 - Säilytys 3. Vrmist, että pumpun päällä olev vipu on vksuorss smll tsoll kuin khv. 4. Asenn ilmpumppu käyttölitteen liittimeen. 5. Vedä ilmpumpun vipu pystyyn pumpun lukitsemiseksi liittimeen. c e d - Käyttölitteen liitin - Vihreät ilmisimet c - Käsikäyttöinen vputusventtiili d - Sininen ilmpumppu e - Vipu (lukitus) 6. Pumpp ilm järjestelmään kunnes molemmt vihreät ilmisimet työntyvät ulos j vettä vluu moottorin molemmilt puolilt. Vsen puoli lk vlu ennen oike puolt. 7. Irrot välittömästi sininen tyhjennystulpp termostttikotelon sivust ti lämmönvihtimest. Se on irrotettv 30 sekunnin kuluess jäähdytysjärjestelmän tuulettmiseksi sinmukisesti. c 8293 d c d Mkell vedellä jäähdytetyt mllit - Sinisen tyhjennystulpn sijinti - Sininen ilmpumppu c - Ilmn jkoputkisto d - Vihreät ilmisimet Merivedellä jäähdytetyt mllit Sivu C76 MARRASKUU 2008

103 Os 6 - Säilytys 8. Trkist, että vettä vluu jokisest ukost. Jos ei, käytä Kolmipisteinen mnulinen tyhjennysjärjestelmä -kohdn ohjeit. - Vsemmn puolen tyhjennysukon sijinti - Oiken puolen tyhjennysukon sijinti Ann järjestelmän tyhjentyä vähintään viisi minuutti. Pumpp ilm trpeen mukn vihreiden ilmisimien pitämiseksi ojennettuin. 10. Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 11. Asenn sininen tyhjennystulpp tkisin termostttikoteloon ti lämmönvihtimeen. 12. Irrot ilmpumppu ilmn jkoputkistost j plut se kiinnikkeeseen. 13. Mercury MerCruiser suositt tyhjennysjärjestelmän jättämistä uki veneen mkuljetuksen jksi ti muit huoltotehtäviä suoritettess. Tämä utt vrmistmn, että kikki vesi tyhjenee. 14. Vedä ennen veneen vesillelsku käsikäyttöinen vputusventtiili ylös. Trkist, että vihreät ilmisimet eivät ole enää ojennettuin. - Vihreät ilmisimet 15. Av pohjventtiili, jos vrusteen, ti v j kytke vedenottoletku tkisin ennen moottorin käyttämistä. Vene poiss vedestä 6135 HUOMAUTUS: Tämä menettely on ldittu moottoriin kiinnitettyä ilmpumppu vrten. Mitä thns ilmlähdettä voidn kuitenkin käyttää. 1. Aset vene vksuorlle pinnlle vrmistksesi järjestelmän tyhjenemisen kokonn. 2. Irrot ilmpumppu moottorist. 3. Vrmist, että pumpun päällä olev vipu on vksuorss smll tsoll kuin khv. 4. Asenn ilmpumppu käyttölitteen liittimeen C76 MARRASKUU 2008 Sivu 95

104 Os 6 - Säilytys 5. Vedä ilmpumpun vipu pystyyn pumpun lukitsemiseksi liittimeen. c e d - Käyttölitteen liitin - Vihreät ilmisimet c - Käsikäyttöinen vputusventtiili d - Sininen ilmpumppu e - Vipu (lukitus) 6. Pumpp ilm järjestelmään kunnes molemmt vihreät ilmisimet työntyvät ulos j vettä vluu moottorin molemmilt puolilt. Vsen puoli lk vlu ennen oike puolt. c 8293 d c d Mkell vedellä jäähdytetyt mllit - Sinisen tyhjennystulpn sijinti - Sininen ilmpumppu c - Ilmn jkoputkisto d - Vihreät ilmisimet Merivedellä jäähdytetyt mllit Sivu C76 MARRASKUU 2008

105 Os 6 - Säilytys 7. Trkist, että vettä vluu jokisest ukost. Jos ei, käytä Kolmipisteinen mnulinen tyhjennysjärjestelmä -kohdn ohjeit. - Vsemmn puolen tyhjennysukon sijinti - Oiken puolen tyhjennysukon sijinti Ann järjestelmän tyhjentyä vähintään viisi minuutti. Pumpp ilm trpeen mukn vihreiden ilmisimien pitämiseksi ojennettuin. 9. Pyöräytä hiemn moottori käynnistimellä merivesipumppuun mhdollisesti jääneen veden poistmiseksi. Älä nn moottorin käynnistyä. 10. Irrot ilmpumppu ilmn jkoputkistost j plut se kiinnikkeeseen. 11. Mercury MerCruiser suositt tyhjennysjärjestelmän jättämistä uki veneen mkuljetuksen jksi ti muit huoltotehtäviä suoritettess. Tämä utt vrmistmn, että kikki vesi tyhjenee. 12. Vedä ennen veneen vesillelsku käsikäyttöinen vputusventtiili ylös. Trkist, että vihreät ilmisimet eivät ole enää ojennettuin. - Vihreät ilmisimet Käsikäyttöinen yhden pisteen tyhjennysjärjestelmä (Alph) Vene vedessä Sulje merivesihn (jos vrusteen) ti irrot j sulje vedenottoletku tulpll. 2. Käännä sinistä khv vstpäivään kunnes se pysähtyy (noin kksi kierrost). Puninen väri khvn vrress osoitt, että tyhjennysjärjestelmä on uki. Älä käännä khv väkisin, sillä tämä muodost uudet kierteet. 3. Irrot välittömästi sininen tyhjennystulpp termostttikotelon sivust. Se on irrotettv 30 sekunnin kuluess jäähdytysjärjestelmän tuulettmiseksi sinmukisesti. - Sininen khv - Sinisen tyhjennystulpn sijinti C76 MARRASKUU 2008 Sivu 97
